1 Minősített többség ELŐTERJESZTÉS Dombóvár Város Önkormányzata Képviselő-testületének szeptember 27-i ülésére Tárgy: Együtt, egymással, gyermekeinkért, a jövőért ÚJ K.O.R. Új Kapos-menti Oktatási Rendszer projekt pót- és elmaradó munkáinak jóváhagyása Előterjesztő: Patay Vilmos polgármester Készítette: Dombóvári Projektmenedzsment NKft. Tárgyalta: Városgazdálkodási Bizottság Pénzügyi Bizottság Tanácskozási joggal meghívott: Szili Lajosné, Döbrököz község polgármestere Csapó Gyuláné, Kaposszekcső község polgármestere Miszler Miklós ügyvezető igazgató, Dombóvári Projektmenedzsment NKft. Költségvetési, pénzügyi-gazdálkodási szempontból ellenőrizte: Kovács Gyula, Pénzügyi és Költségvetési Iroda vezetője Törvényességi szempontból ellenőrizte: Dr. Gábor Ferenc jegyző

2 Tisztelt Képviselőtestület! Előzmények Dombóvár Város Önkormányzata a Dél-Dunántúli Operatív Program keretén belül Integrált kis- és mikrotérségi oktatási hálózatok és központjaik fejlesztése tárgyú felhívásra pályázatot nyújtott be, amely a DDOP-3.1.2/2F-2f azonosító számon került regisztrálásra. A Nemzeti Fejlesztési Ügynökség (1077 Budapest, Wesselényi u ) képviseletében eljáró VÁTI Magyar Regionális Fejlesztési és Urbanisztikai Nonprofit Kft., mint Közreműködő Szervezet december 4-én kelt levelében értesítette Dombóvár Város Önkormányzatát arról, hogy a pályázatot támogatásban részesítette. Fentiek értelmében a DDOP-3.1.2/2F-2f azonosító számú, Együtt, egymással, gyermekeinkért, a jövőért ÚJ K.O.R. Új Kapos-menti Oktatási Rendszer című pályázat Támogatási szerződését február 04-én mindkét fél (Támogató, Kedvezményezett) aláírta. A kivitelezésre vonatkozó vállalkozási-építési szerződés megkötését Dombóvár Város Önkormányzata március 29-én írta alá a kivitelező STRABAG-MML Kft.-vel. (1113 Budapest, Daróci u. 30.). A pótmunkák ismertetése június 28-án megtörtént elsőként a Belvárosi Általános Iskola munkaterület átadás-átvétele, majd ezt követően a többi intézmény esetében is megindultak a munkálatok. Utolsóként szeptember 20-án az Apáczai Kollégiumban indultak el a munkálatok. A heti rendszerességgel megtartott kooperáción a kivitelező (STRABAG-MML Kft.) augusztus 11-i állapottal pótmunkákat mutatott be a megrendelő képviselőinek, amelyeket az előterjesztés melléklete tartalmaz. A táblázatok alapján az alábbiak láthatók: Csikóstőttősön nem merült fel pótmunka, itt már a későbbiekben sem lehet, mivel a beruházás szeptember 3-án lezárult. Kaposszekcső esetében a kivitelező bruttó ,- Ft összegű pótmunka igényt mutatott be, azonban a szakértői vélemények alapján bruttó ,- Ft értékű munka tekinthető pótmunkának. Az érintett önkormányzat a pótmunkákról tájékoztatta a Képviselőtestületét, egyben döntött arról, hogy a szakértők által pótmunkának minősített tételeket elfogadja. Döbrököz esetében a kivitelező bruttó ,- Ft összegű pótmunka igényt mutatott be, azonban a szakértői vélemények alapján bruttó ,- Ft értékű munka tekinthető pótmunkának. Az érintett önkormányzat a pótmunkákról tájékoztatta a Képviselőtestületét, egyben döntött arról, hogy a szakértők által pótmunkának minősített tételeket elfogadja.

3 Dombóvár esetében több létesítmény felújítása zajlik, amelyek esetében az alábbiak látszanak: - Belvárosi Iskola (24 Tanttermes) vonatkozásában a kivitelező bruttó ,- Ft összegű pótmunka igényt mutatott be, azonban a szakértői vélemények alapján bruttó ,- Ft értékű munka tekinthető pótmunkának. - A Tornacsarnok vonatkozásában kivitelező bruttó ,- Ft összegű pótmunka igényt mutatott be, azonban a szakértői vélemények alapján bruttó ,- Ft értékű munka tekinthető pótmunkának. Létesítmény Pótmunka igények költségvetési összesítése Kivitelező által kimutatott költségek (bruttó) Műszaki ellenőr által jóváhagyott költségek (bruttó) Kaposszekcsői óvoda építése Döbröközi iskola bővítése és felújítása Belvárosi Iskola felújítása Tornacsarnok felújítása Összesen A táblázat alapján látható, hogy meglehetősen komoly nagyságrendű pótmunka igények jelentkeznek, különös tekintettel Dombóvár Város Önkormányzata tekintetében. A városra a jelenleg ismert pótmunkák költségei összesen bruttó Ft összegű terhet hárítanak. A táblázatban szereplő árak tájékoztató jelegűek, nem tekinthetők véglegesnek, hiszen azok műszaki ellenőr általi felülvizsgálata nem történt meg, azokat csak előzetesen és nem hivatalosan véleményezte, mindezek mellett azonban a nagyságrendet várhatóan jól érzékeltetik. A végleges árak a közbeszerzési eljárás eredményeként, illetve a műszaki ellenőr felülvizsgálatával születnek meg. Szakértői vélemények a pótmunkáról Műszaki ellenőri vélemény: A pótmunkák megrendeléséhez a kiviteli szerződés 2. pontja szerint a pótmunka igény benyújtása előtt Megrendelőnek a műszaki ellenőr véleményét ki kell kérni. A műszaki ellenőr állásfoglalása szerint a felsorolt pótmunka tevékenységek közül azok, amelyek mellett a pótmunka kifejezés található, műszaki szempontból szükségesek, így javasolja, hogy

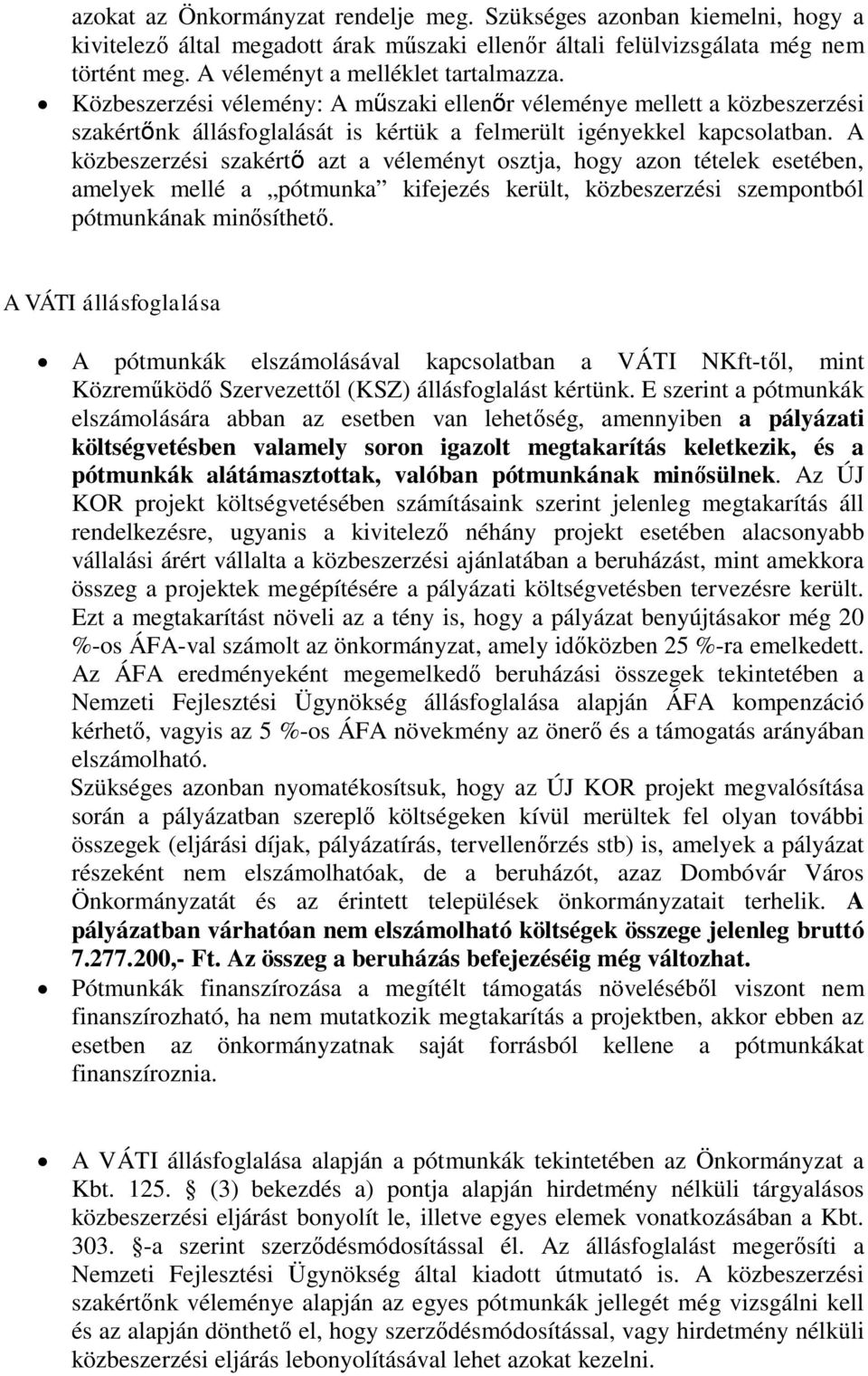

4 azokat az Önkormányzat rendelje meg. Szükséges azonban kiemelni, hogy a kivitelező által megadott árak műszaki ellenőr általi felülvizsgálata még nem történt meg. A véleményt a melléklet tartalmazza. Közbeszerzési vélemény: A műszaki ellenőr véleménye mellett a közbeszerzési szakértőnk állásfoglalását is kértük a felmerült igényekkel kapcsolatban. A közbeszerzési szakértő azt a véleményt osztja, hogy azon tételek esetében, amelyek mellé a pótmunka kifejezés került, közbeszerzési szempontból pótmunkának minősíthető. A VÁTI állásfoglalása A pótmunkák elszámolásával kapcsolatban a VÁTI NKft-től, mint Közreműködő Szervezettől (KSZ) állásfoglalást kértünk. E szerint a pótmunkák elszámolására abban az esetben van lehetőség, amennyiben a pályázati költségvetésben valamely soron igazolt megtakarítás keletkezik, és a pótmunkák alátámasztottak, valóban pótmunkának minősülnek. Az ÚJ KOR projekt költségvetésében számításaink szerint jelenleg megtakarítás áll rendelkezésre, ugyanis a kivitelező néhány projekt esetében alacsonyabb vállalási árért vállalta a közbeszerzési ajánlatában a beruházást, mint amekkora összeg a projektek megépítésére a pályázati költségvetésben tervezésre került. Ezt a megtakarítást növeli az a tény is, hogy a pályázat benyújtásakor még 20 %-os ÁFA-val számolt az önkormányzat, amely időközben 25 %-ra emelkedett. Az ÁFA eredményeként megemelkedő beruházási összegek tekintetében a Nemzeti Fejlesztési Ügynökség állásfoglalása alapján ÁFA kompenzáció kérhető, vagyis az 5 %-os ÁFA növekmény az önerő és a támogatás arányában elszámolható. Szükséges azonban nyomatékosítsuk, hogy az ÚJ KOR projekt megvalósítása során a pályázatban szereplő költségeken kívül merültek fel olyan további összegek (eljárási díjak, pályázatírás, tervellenőrzés stb) is, amelyek a pályázat részeként nem elszámolhatóak, de a beruházót, azaz Dombóvár Város Önkormányzatát és az érintett települések önkormányzatait terhelik. A pályázatban várhatóan nem elszámolható költségek összege jelenleg bruttó ,- Ft. Az összeg a beruházás befejezéséig még változhat. Pótmunkák finanszírozása a megítélt támogatás növeléséből viszont nem finanszírozható, ha nem mutatkozik megtakarítás a projektben, akkor ebben az esetben az önkormányzatnak saját forrásból kellene a pótmunkákat finanszíroznia. A VÁTI állásfoglalása alapján a pótmunkák tekintetében az Önkormányzat a Kbt (3) bekezdés a) pontja alapján hirdetmény nélküli tárgyalásos közbeszerzési eljárást bonyolít le, illetve egyes elemek vonatkozásában a Kbt a szerint szerződésmódosítással él. Az állásfoglalást megerősíti a Nemzeti Fejlesztési Ügynökség által kiadott útmutató is. A közbeszerzési szakértőnk véleménye alapján az egyes pótmunkák jellegét még vizsgálni kell és az alapján dönthető el, hogy szerződésmódosítással, vagy hirdetmény nélküli közbeszerzési eljárás lebonyolításával lehet azokat kezelni.

5 Javaslatunk szerint figyelembe véve a közbeszerzési szakértő véleményét fogadjuk el azt az álláspontot, hogy az egyes pótmunkákat tételenként vizsgálva azon esetekben, amelyeknél a szakértő véleménye szerint a pótmunka szerződésmódosítással kezelhető, ott a meglévő építésivállalkozási szerződés módosítását kezdeményezzük, azon tételek vonatkozásában viszont, amelyekkel kapcsolatban a szakértő véleménye alapján hirdetmény nélküli tárgyalásos közbeszerzési eljárás lefolytatása szükséges, ott ezt az eljárást indítsuk meg. A szerződésmódosítás egy lényegesen gyorsabb megoldás, mint a közbeszerzési eljárás, jelen esetben pedig a gyors döntéshozatal elkerülhetetlen, hiszen a projektek megkezdése külső körülmények miatt is jelentős késedelmet szenvedett, ez pedig a diákokkal való foglalkoztatást nehezíti, azáltal, hogy megkezdődött a tanév. Másrészt amíg a pótmunkák megrendelése nem történi meg, a kivitelező azokat nem tudja elvégezni, ez pedig további munkafolyamatokat akadályoz, vagyis a teljes beruházás időbeni csúszását okozza. A pótmunkák elvégzése amúgy is többletfeladatot jelent a kivitelezőnek, amely szintén befolyásolja a teljesítés véghatáridejét. Javaslom a Képviselő-testületnek, hogy annak meghatározását, hogy melyik elemek vonatkozásában folytatjuk le a közbeszerzési eljárást illetve melyek vonatkozásában élünk a szerződésmódosítás lehetőségével, ruházza át a polgármesterre. A döntés meghozatala előtt természetesen ki fogjuk kérni a közbeszerzési szakértő véleményét. Ugyancsak indokolt az ütemezés módosításának jóváhagyását átruházni. A szükséges döntések meghozása A pótmunkák az eredeti kiviteli szerződés módosítását teszik szükségessé. A szerződés módosítása előtt azonban a Képviselőtestület az alábbi lépéseket kell megtegye: Döntést kell hozni a pótmunkák elismeréséről, Döntést kell hozzon ezekre a munkákra vonatkozóan amennyiben az szükséges - egy hirdetmény nélküli tárgyalásos közbeszerzési eljárás megindításáról, Ki kell jelölje amennyiben az szükséges a közbeszerzési eljárást lebonyolító szervezetet, ki kell jelölje a tárgyaló és bíráló bizottság személyeit. Az eljárás eredményeként meg kell rendelje az Önkormányzat a pótmunkákat a kivitelezőtől, Valamint döntenie kell a kiviteli szerződés módosításáról a pótmunkák, valamint a véghatáridő vonatkozásában. A felmerült pótmunkák fedezetéül a költségvetésben a D.A.R.K 2010 DDOP /A-09-1f számú illetve a Dombóvári kórház A épületszárnyának felújítása DDOP /C számú projektekre céltartalékként elkülönített összeg szolgál.

6 Kérem a Tisztelt Képviselő-testületet, hogy a DDOP-3.1.2/2F-2f azonosító számú, Együtt, egymással, gyermekeinkért, a jövőért ÚJ K.O.R. Új Kapos-menti Oktatási Rendszer című pályázat tekintetében a felújítással kapcsolatos pótmunkákról döntését meghozni szíveskedjék. Határozati javaslat Dombóvár Város Önkormányzatának Képviselő-testülete a DDOP-3.1.2/2F-2f azonosító számon regisztrált, Együtt, egymással, gyermekeinkért, a jövőért ÚJ K.O.R. Új Kapos-menti Oktatási Rendszer című pályázat kapcsán: 1. a mellékletben foglalt műszaki tartalmú munkákat legfeljebb ,- Ft összegben pótmunkaként elismeri és azok fedezetét a évi költségvetés terhére biztosítja. 2. a pótmunkák megrendelése érdekében hirdetmény nélküli tárgyalásos eljárást indít és elrendeli az ahhoz szükséges eljárási díjak kifizetését. Jóváhagyja az alábbi összetételű bíráló bizottságot: a kiválasztott közbeszerzési szakértő Beimel Ádám műszaki ellenőr dr. Szabó Péter aljegyző Reichert Gyula csoportvezető Miszler Miklós ügyvezető A testület felkéri a polgármestert, hogy legalább 3 árajánlat alapján a legkedvezőbb ajánlatot nyújtó szakértővel kössön megbízási szerződést a pótmunkák megrendelésével kapcsolatos közbeszerzési feladatok ellátására. A testület felhatalmazza a polgármestert, hogy a közbeszerzési eljárással érintett műszaki tartalmat a közbeszerzési szakértő véleményét figyelembe véve jóváhagyja. 3. felhatalmazza a polgármestert - a közbeszerzési szakértő véleményét figyelembe véve a közbeszerzési eljárást nem igénylő pótmunkák megrendelésére legfeljebb a műszaki ellenőr által jóváhagyott ellenérték fejében és a vállalkozási-építési szerződés ennek megfelelő módosítására. 4. felhatalmazza a polgármestert arra, hogy a felmerült pótmunka-igény miatt a beruházás végrehajtását a műszaki ellenőr véleményének kikérését követően átütemezze. Határidő: - az árajánlatok bekérésére: azonnal; - a közbeszerzési eljárás megindítására illetve a munkák megrendelésére: a közbeszerzési szakértő véleményének megérkezését követően haladéktalanul. Felelős: Polgármester

7 Végrehajtásért felelős: Jegyzői Iroda, Dombóvári Projektmenedzsment NKft. Dombóvár, szeptember 15. Patay Vilmos polgármester

8 Dombóvári KIOP Kaposszekcső Óvoda építés Kaposszekcső, Kossuth u. 11. Kiviteli tervdokumentáció műszaki tartalmi eltérései i állapot Módosítás eltérés tartalma Módosítás eltérés oka Közbeszerzési szakértői vélemény Műszaki ellenőri vélemény Költség összesen (Ft) Emeleti 036, 037, 039 jelű helyiségek padlástérbe vezető ajtói Th=30 perc tűzállósággal készítendők A költségvetés nem tartalmazta, tervellenőr kifogásolta i jelentésében. Nem pótmunka Pótmunka Oldalhatár felőli oldalon a csapadékvíz elvezetés módosul, kivezetésre kerül az utcára A 036 jelű közlekedő felett a tetőtérben hő- és füstelvezetés céljára Velux ablak alakítandó ki, a szükséges kürtő biztosításával a mennyezettől. A tetőtérbe vezető lépcső érkező lépcsőkarjának hossza megnőtt a lépcsőkar felett előírt belmagasság biztosítása érdekében, emiatt a földszinten a lépcsőtér előtt gipszkarton álmennyezet kiépítése szükséges. Megoldandó a hő- és füstelvezető rendszerhez tartozó nyílászárók vezérlése, valamint ehhez kapcsolódóan HFR rendszer tervezése. A terv nem tartalmazta. Az OTÉK előírásai szerint a szomszéd telekre nem vezethető. A terv nem tartalmazta, i tűzoltósági jegyzőkönyv alapján a szakhatóság írta elő. Az eng. terv szerint a lépcső feletti belmagasság nem felelt meg az OTÉK vonatkozó előírásainak (tervellenőr is észrevételezte). A i tűzoltósági jegyzőkönyv írta elő. Az eredeti terv és költségvetés csak a tűzjelző rendszert tartalmazza, a hő- és füstelvezető rendszer vezérlését nem. A közbeszerzési dokumentáció szerint a mindenkori előírásoknak megfelelően kell elvezetni, ezt a kivitelezőnek tudnia kellett. Nem pótmunka. Nem pótmunka pótmunka pótmunka Nem pótmunka Nem pótmunka pótmunka pótmunka

9 Vízóra akna bővítése (földmunka, akna készítés, gépészeti szerelvényezés) A régi épület alaptesteinek elbontása. Az ívóvíz betápvezeték keresztmetszetének a számítások szerint - szükséges bővítése miatt az előírások szerinti új, nagyobb méretű vízóra aknát kell készíteni. A cölöpözés során vált ismertté, hogy a régi alaptestek a bontás során nem kerültek kiszedésre csak elfedésre. Az alapozás megvalósításához szükséges a régi alaptestek részben elbontása. Előre látható volt, nem pótmunka Nem pótmunka, mivel az épületgépészeti leírás tartalmazta a megoldását pótmunka pótmunka Kivitelező pótmunka igénye (nettó) Kivitelező pótmunka igénye (bruttó) Nem elfogadott pótmunka költsége (bruttó) Jóváhagyott pótmunka költsége (bruttó) / / tutiterv@tutiterv.hu

10 Dombóvári KIOP Döbrököz, Általános iskola átalakítása és bővítésének pótmunkái Módosítás eltérés tartalma Módosítás eltérés oka Közbeszerzési szakértői vélemény Aula feletti tető megközelítésére Az eredeti szerződés ezt a tételt nem tartalmazza, így az Előre látható volt, hogy a meglévő magastetőn tetőkibúvó eng. terv és a költségvetés sem. tervellenőr még tesz és tetőlétra elhelyezése, és A tervellenőri előírás miatt vált szükségessé a megépítése. megjegyzéseket, és hogy bebúvó ablak kialakítása A tervellenőri észrevétel i dátummal lett ez változásokat okozhat a kiállítva. tervben, így a munkában is. Belső tűzcsapok kialakítása szintenként 1-1 db. Külső tüzivíz tároló komplett kialakítása Az eredeti szerződés ezt a tételt nem tartalmazza, így az eng. terv és a költségvetés sem i tűzoltói egyeztetés során a Hatóság írta elő a tűzcsapok kialakítását, amelyet a tűzoltósági jegyzőkönyv 2.2 pontja tartalmazza. Az épület tüzivíz ellátása nem megoldott! A terv és a költségvetés nem tartalmazta, ugyanakkor a műszaki leírás egy sorban írja, hogy az épület tüzivíz ellátását tűzcsapról vagy tüzivíz tározóból kell megoldani. Az eredeti engedélyes tervet készítő építész én adta át a tüzivíztározó terveit. Műszaki ellenőr Költség összesen véleménye (Ft) Pótmunka Nem pótmunka. pótmunka pótmunka Nem pótmunka! Benne volt a műszaki leírásban! Nem pótmunka Megoldandó a hő- és füstelvezető rendszerhez tartozó nyílászárók vezérlése, és HFR rendszer tervezése. Padlóösszefolyók készítése vizesblokkokban i tűzoltói egyeztetés során a Hatóság írta elő a tűzcsapok kialakítását, amelyet a tűoltósági jegyzőkönyv 2.5 pontja tartalmazza. Az eredeti terv és költségvetés csak a tűzjelző rendszert tartalmazta, a hő- és füstelvezető rendszer kiépítését és vezérlését nem A tervellenőr előírás miatt vált szükségessé a megépítése. A tervellenőri észrevétel i dátummal lett kiállítva. pótmunka pótmunka Előre látható volt, így nem pótmunka. pótmunka Kivitelező pótmunka igénye (nettó) Kivitelező pótmunka igénye (bruttó) Nem elfogadott pótmunka költsége (bruttó) Jóváhagyott pótmunka költsége (bruttó)

11 Dombóvári KIOP Dombóvár, Belvárosi Általános iskola rekonstrukciója és bővítése pótmunkái Módosítás eltérés tartalma Módosítás eltérés oka Közbeszerzési szakértői vélemény Műszaki ellenőri vélemény Költség összesen (Ft) 01 jelű szélfogó előtti előlépcső érkező pihenője cca 2 m2-rel növekszik A 01 jelű szélfogó ajtaja kifelé nyíló (menekülési útvonal). Az előlépcső és rámpa érkező pihenője jelenlegi méretével nem felel meg az OTÉK 67. paragrafusának, így a pihenő mélységét 2,50 m-re nem pótmunka nem pótmunka jelű aula előtti előlépcső érkező pihenője cca 1 m2-rel növekszik 07 és 012 jelű WC fülkék falának helye módosítandó 023 jelű helyiség homlokzati falának hőszigetelése I. emeleti helyiségek ablakpárkányánál cca 26 fm hosszban 30 cm kinyúlású, Th=120 perc tűzállóságú Ridurit burkolatú tűzterjedési gát kialakítása - A lépcsőházak III. emeletén 2-2 db cca 105*142 cm-es nyíló hő- és füstelvezető ablak kialakítása tűzjelző rendszer által vezérelt, motoros kivitelben (F 03 és F 06 jelű kell növelni. A 022 jelű aula északi homlokzatán lévő ajtajának kifelé nyílónak kell lennie (menekülési útvonal). Az előlépcső pihenője jelenlegi méretével nem felel meg az OTÉK 67. paragrafusának, így a pihenő mélységét 1,60 m-re kell növelni. A 07 és 012 jelű WC helyiségekben a WC fülkék mérete nem felel meg az OTÉK 99. (2) bekezdésének, ezért a fülkék mérete módosítandó. nem pótmunka nem pótmunka nem pótmunka nem pótmunka A terv nem tartalmazta. nem pótmunka nem pótmunka i tűzoltósági jegyzőkönyv 3.4-es pontja alapján szükséges a kivitelezése. Az 1. emeleten lévő jelű helyiségek ablakai tűzszakasz határon vannak, azért az ablakok parapeténél biztosítandó az 1,3 m magas homlokzati tűzterjedési gát a tető felőli oldalon. Jelenleg 1,05 m magas a fal magassága a tető felől, ezért a parapetfal felső részén 30 cm-t kiugró könnyűszerkezetes tűzgátló párkány készül i tűzoltósági jegyzőkönyv 3.6-os pontja alapján a tűzoltó előírása alapján szükséges a kivitelezése. A lépcsőházak hő- és füstelvezetése nem megoldott. A frisslevegő bevezetésre figyelembevett ajtók nem kapcsolódtak a lépcsőház pótmunka pótmunka pótmunka pótmunka

12 függönyfal) jelű aula földszintjén 4 db kifele emelkedő cca 100*142 cm-es friss levegő bevezető ablak kialakítása tűzjelző rendszer által vezérelt, motoros kivitelben (F 05 jelű függönyfal) jelű aula I. és II. emeletén 3-3 db bukó ablak cca 100*142 cm-es mérettel (F 05 jelű függönyfal). - Aulában 7 db kifelé nyíló füstelvezető ablak kialakítása a függyönyfalban (min. 8,25 m2). - (F 05 jelű függönyfal) - Ezzel együtt megoldandó a hő- és füstelvezető rendszerhez tartozó nyílászárók vezérlése, valamint a HFR rendszer megtervezése is. A 01, 016, 018, 082 jelű helyiségek bejárata feletti fémszerkezetű, polikarbonát fedésű előtető kialakítása. Aula és 060 jelű közlekedő közti 2 szárnyú ajtó bontása A 060 jelű közlekedőbe friss levegő bevezetése az A* jelű homlokzati rasztertől a 063 jelű gyakorló mennyezete alatt, 60*60 cm légcsatorna (cca 4 fm) gipszkarton elburkolással, a hozzátartozó zsalukkal és ventillátorral. A 013E jelű közlekedőbe hő- és füstelvezető kupola beépítése (AL 39 jelű, 100*150 cm), födém kivágással, szigetelés javítással AL39 légteréhez, a füstelvezető ablakok nem szerepeltek a terveken. Terven szerepelt, költségvetés nem tartalmazta i tűzoltósági jegyzőkönyv 3.3-as pontja alapján a tűzoltó előírása alapján szükséges a kivitelezése i tűzoltósági jegyzőkönyv 3.3-as pontja alapján a tűzoltó előírása alapján szükséges a kivitelezése i tűzoltósági jegyzőkönyv 3.4-es pontja alapján a tűzoltó előírása alapján szükséges a kivitelezése. nem pótmunka, a szerződés része!!! nem pótmunka pótmunka pótmunka pótmunka pótmunka pótmunka pótmunka Ft A 013E jelű közlekedőbe friss levegő i tűzoltósági jegyzőkönyv 3.4-es pontja pótmunka pótmunka Ft

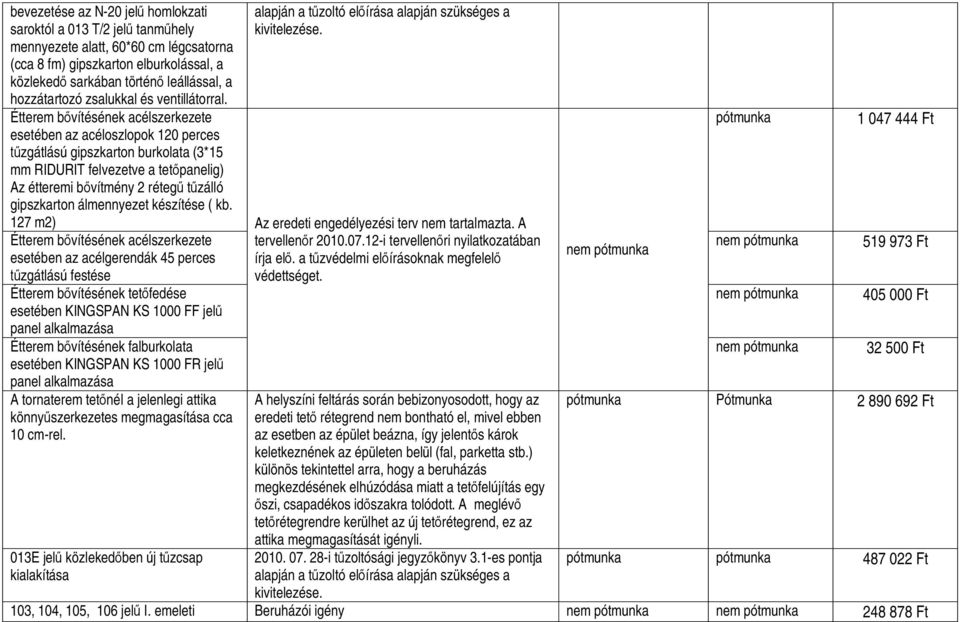

13 bevezetése az N-20 jelű homlokzati saroktól a 013 T/2 jelű tanműhely mennyezete alatt, 60*60 cm légcsatorna (cca 8 fm) gipszkarton elburkolással, a közlekedő sarkában történő leállással, a hozzátartozó zsalukkal és ventillátorral. Étterem bővítésének acélszerkezete esetében az acéloszlopok 120 perces tűzgátlású gipszkarton burkolata (3*15 mm RIDURIT felvezetve a tetőpanelig) Az étteremi bővítmény 2 rétegű tűzálló gipszkarton álmennyezet készítése ( kb. alapján a tűzoltó előírása alapján szükséges a kivitelezése. 127 m2) Az eredeti engedélyezési terv nem tartalmazta. A Étterem bővítésének acélszerkezete tervellenőr i tervellenőri nyilatkozatában esetében az acélgerendák 45 perces írja elő. a tűzvédelmi előírásoknak megfelelő tűzgátlású festése védettséget. Étterem bővítésének tetőfedése esetében KINGSPAN KS 1000 FF jelű panel alkalmazása Étterem bővítésének falburkolata esetében KINGSPAN KS 1000 FR jelű panel alkalmazása A tornaterem tetőnél a jelenlegi attika könnyűszerkezetes megmagasítása cca 10 cm-rel. 013E jelű közlekedőben új tűzcsap kialakítása A helyszíni feltárás során bebizonyosodott, hogy az eredeti tető rétegrend nem bontható el, mivel ebben az esetben az épület beázna, így jelentős károk keletkeznének az épületen belül (fal, parketta stb.) különös tekintettel arra, hogy a beruházás megkezdésének elhúzódása miatt a tetőfelújítás egy őszi, csapadékos időszakra tolódott. A meglévő tetőrétegrendre kerülhet az új tetőrétegrend, ez az attika megmagasítását igényli i tűzoltósági jegyzőkönyv 3.1-es pontja alapján a tűzoltó előírása alapján szükséges a kivitelezése. nem pótmunka pótmunka nem pótmunka nem pótmunka nem pótmunka Ft Ft Ft Ft pótmunka Pótmunka Ft pótmunka pótmunka Ft 103, 104, 105, 106 jelű I. emeleti Beruházói igény nem pótmunka nem pótmunka Ft

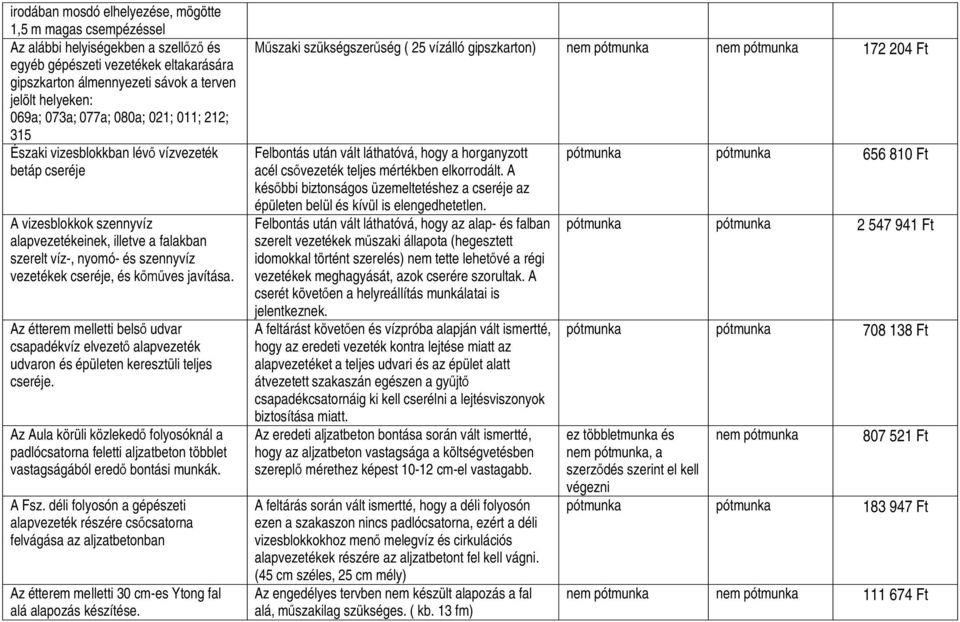

14 irodában mosdó elhelyezése, mögötte 1,5 m magas csempézéssel Az alábbi helyiségekben a szellőző és egyéb gépészeti vezetékek eltakarására gipszkarton álmennyezeti sávok a terven jelölt helyeken: 069a; 073a; 077a; 080a; 021; 011; 212; 315 Északi vizesblokkban lévő vízvezeték betáp cseréje A vizesblokkok szennyvíz alapvezetékeinek, illetve a falakban szerelt víz-, nyomó- és szennyvíz vezetékek cseréje, és kőműves javítása. Az étterem melletti belső udvar csapadékvíz elvezető alapvezeték udvaron és épületen keresztüli teljes cseréje. Az Aula körüli közlekedő folyosóknál a padlócsatorna feletti aljzatbeton többlet vastagságából eredő bontási munkák. A Fsz. déli folyosón a gépészeti alapvezeték részére csőcsatorna felvágása az aljzatbetonban Az étterem melletti 30 cm-es Ytong fal alá alapozás készítése. Műszaki szükségszerűség ( 25 vízálló gipszkarton) nem pótmunka nem pótmunka Ft Felbontás után vált láthatóvá, hogy a horganyzott acél csővezeték teljes mértékben elkorrodált. A későbbi biztonságos üzemeltetéshez a cseréje az épületen belül és kívül is elengedhetetlen. Felbontás után vált láthatóvá, hogy az alap- és falban szerelt vezetékek műszaki állapota (hegesztett idomokkal történt szerelés) nem tette lehetővé a régi vezetékek meghagyását, azok cserére szorultak. A cserét követően a helyreállítás munkálatai is jelentkeznek. A feltárást követően és vízpróba alapján vált ismertté, hogy az eredeti vezeték kontra lejtése miatt az alapvezetéket a teljes udvari és az épület alatt átvezetett szakaszán egészen a gyűjtő csapadékcsatornáig ki kell cserélni a lejtésviszonyok biztosítása miatt. Az eredeti aljzatbeton bontása során vált ismertté, hogy az aljzatbeton vastagsága a költségvetésben szereplő mérethez képest cm-el vastagabb. A feltárás során vált ismertté, hogy a déli folyosón ezen a szakaszon nincs padlócsatorna, ezért a déli vizesblokkokhoz menő melegvíz és cirkulációs alapvezetékek részére az aljzatbetont fel kell vágni. (45 cm széles, 25 cm mély) Az engedélyes tervben nem készült alapozás a fal alá, műszakilag szükséges. ( kb. 13 fm) pótmunka pótmunka Ft pótmunka pótmunka Ft pótmunka pótmunka Ft ez többletmunka és nem pótmunka, a szerződés szerint el kell végezni nem pótmunka Ft pótmunka pótmunka Ft nem pótmunka nem pótmunka Ft

15 A közlekedő folyosók (Fsz, és emeletek) végén lévő nyílászáróknál 20 cm es Ytong parapetfal készítése A függönyfal tömör elemeinél a helyiségek felől 2 rtg gipszkarton készítése. A függönyfal előtti parapetfalakra műanyag párkány készítése Az Aula álmennyezetének mennyisége 97 m2 helyett 153 m2 a valóságban Az Aulában a pillérek előtti strang eltakarása gipszkarton lemezzel i tűzoltósági jegyzőkönyv 3.2-es pontja alapján a tűzoltó előírása alapján szükséges a kivitelezése. Az eredeti engedélyes terv nem tartalmazta ezen csomópont megoldását, így a költségvetés sem. Amennyiben a helyiségek felöli tömör lemezfelületeknek nem történik meg az elburkolása, úgy a függönyfal szerkezet belülről nem kap megfelelő védelmet esetleges fizikai behatások ellen. A függönyfal ilyen esetben bekövetkező sérülése az iskola normál üzemeltetési költségkeretéből nem javítható. A gipszkarton fedés egyben egy közintézményhez méltó megjelenést biztosít az ipari jellegű fémlemezekhez képest. Az engedélyes terv nem tartalmazta ezen csomópont megoldását, így a költségvetés sem. A párkány beépítésével elkerülhetőek a külső behatásokból eredő (diákok ráülnek, rátámaszkodnak stb.) károk. Ezzel az iskola üzemeltetési költségein lehet takarékoskodni. A kiírás költségvetésében tévesen szerepelt. Szükséges volt a strangok feltárása a gépészeti szerelvényezéshez. A strangok borítása pozdorja lemezekkel készült, amelyeket az eredeti tervek megmaradóként szerepeltettek. A pozdorja lemezek levételekor azonban kiderült, hogy azok sok helyütt átáztak, vetemedtek, tönkre mentek, így azok javítására már nincs lehetőség. A pozdorja lemezek helyett a strangok elfedését gipszkarton lemezzel lehet biztosítani. A kiírás és a költségvetés nem tartalmazta. A költségvetés nem tartalmazta ezen szerkezetek árát. pótmunka pótmunka Ft nem pótmunka nem pótmunka Ft nem pótmunka nem pótmunka Ft többletmunka, nem nem pótmunka Ft pótmunka pótmunka Pótmunka Ft A vizesblokkokban szerelt WC elválasztó nem pótmunka nincs nem pótmunka Ft falak készítése. előre nem láthatóság A keleti homlokzaton 2 db műanyag A függönyfal bontásakor a két bejárati ajtó a műszaki állapot nem pótmunka Ft

16 bejárati ajtó készítése Nyugati főbejáratnál az előtető statikai megerősítése, elburkolása A terv szerint megmaradó ajtókba zárak és szerelvények pótlása. leszerelésére volt szükség. Az eredetileg megmaradónak feltüntetett ajtók fémből készültek, a nagy igénybevétel miatt műszaki állapotuk a használat során jelentősen leromlott, mechanikai hatások miatt torzultak. A leszedett ajtók visszahelyezésével az eredeti funkciójuk üzemeltetési szempontból nem hatékony, különös tekintettel arra, hogy a használat során folyamatosan, nagy igénybevételnek vannak kitéve. Az eredeti elképzelés szerint nem kellett volna cserélni, de a műszaki állapotuk szükségessé teszi. A tervszerinti bontás során vált ismertté, hogy a farostlemezzel körbeburkolt előtető acél tartói nincsenek semmihez alátámasztva vagy felfüggesztve, hanem a bontandó szélfogó 2 db nyílászáró kereteire lettek felfektetve. Ez életveszélyes helyzetet eredményezett, mivel a szerkezet bármikor leszakadhatott volna. Azonnali statikai tervet készíttettünk és a megerősítést elvégeztük. A kiviteli szerződés megkötését követően, de a munkaterület átvétele előtt a zárak, kilincsek és szerelvények az intézmény által kiszerelésre kerültek, azok visszaszolgáltatását az intézmény már nem tudja biztosítani. Szükséges így új zárak és szerelvények pótlása. Kivitelező pótmunka igénye (nettó) Kivitelező pótmunka igénye (bruttó) Nem elfogadott pótmunka költsége (bruttó) Jóváhagyott pótmunka költsége (bruttó) látható volt, az nem a leszedéssel vált nyilvánvalóvá. Nem pótmunka pótmunka pótmunka Ft nem pótmunka nem pótmunka Ft Ft Ft Ft Ft

17 Dombóvári KIOP Dombóvár, Belvárosi Általános iskola Tornacsarnok rekonstrukciójának és akadálymentesítésének pótmunkái Módosítás eltérés tartalma Módosítás eltérés oka Közbeszerzési szakértő véleménye 2 db új belső tűzcsap kialakítása A i Tűzoltó szakhatósági egyeztetés alapján a földszinten az 1 db meglévőn túl a tornacsarnok terében még A tornacsarnok felső ablaksorának bukószárnyainak motoros nyitását biztosítani, kell a földszinten elhelyezett nyomógombbal (15 db 90*90 cm-es ablakszem) A lépcsőház felső ablaksorának nyílószárnyainak motoros nyitását biztosítani, kell a földszinten elhelyezett nyomógombbal (2 db 90*90 cm-es ablakszem) A tornacsarnok déli ablakai előtti belső labdavédő rácsot át kell szerelni, a faltól 15 cm távolságra. A tornacsarnok déli ablakai előtti mászórudak és kötelek tartókonzolját meg kell növelni. egy, az emeleten pedig további 1 tűzcsap létesítendő. A i Tűzoltó szakhatósági egyeztetés alapján módosítani kell az érintett homlokzati nyílászárók működését motorosra. Ehhez kapcsolódóan HFR rendszer tervezése és kiépítése szükséges. A i Tűzoltó szakhatósági egyeztetés alapján módosítani kell az érintett homlokzati nyílászárók működését motorosra. Ehhez kapcsolódóan HFR rendszer tervezése és kiépítése szükséges. A i Tűzoltó szakhatósági egyeztetés alapján a hatóság előírta a tornacsarnok felső ablaksorának bukószárnyainak motoros nyitását, (min. 30 fokban), ennek következménye, hogy a labdafogó rácsot át kell szerelni úgy, hogy a tűzoltósági jegyzőkönyvben szereplő előírás teljesíthető legyen. Az átszerelés következtében a szerkezeteket felületkezelni kell. A tornacsarnok déli ablakai előtti belső labdavédő rácsot át kell szerelni a i tűzoltósági jegyzőkönyvben előírtak miatt, ennek következményeként a mászórudak tartókonzoljainak áthelyezése is szükségessé válik. Az átszerelés következtében a szerkezeteket felületkezelni kell. - 1 db új külső tűzcsap létesítése Az előírt tüzivíz igény biztosítása céljából további 1 külső tűzcsap létesítése szükséges (Közműszolgáltató nyilatkozata Műszaki szakértő véleménye Költség összesen (Ft) pótmunka pótmunka pótmunka pótmunka pótmunka pótmunka pótmunka pótmunka Nem pótmunka, mivel kézi működtetés esetén is 30 fok a nyitásszög követelménye. Ez az engedélyes terv műszaki leírásában is szerepel. Nem pótmunka, lásd előző pont pótmunka pótmunka

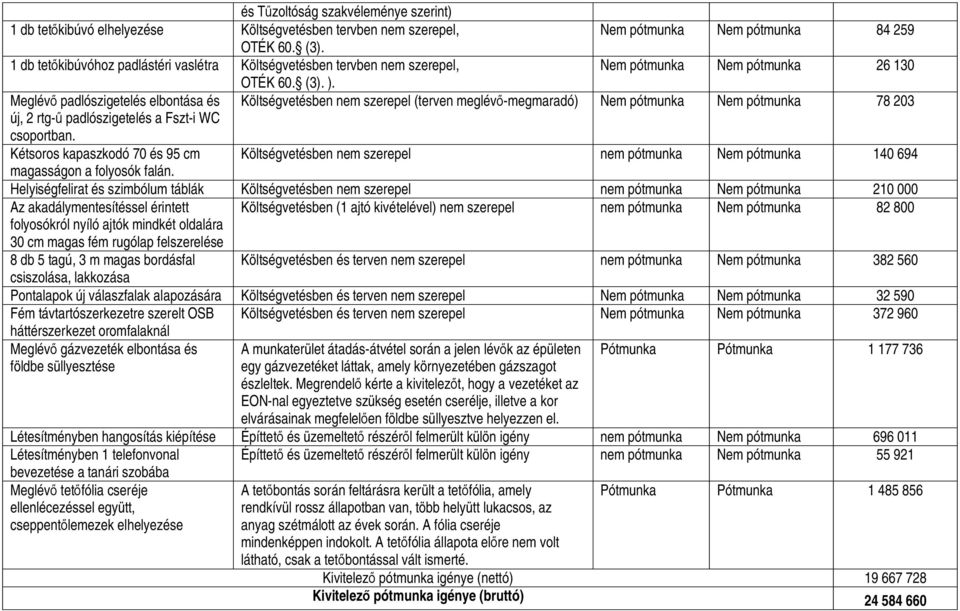

18 és Tűzoltóság szakvéleménye szerint) 1 db tetőkibúvó elhelyezése Költségvetésben tervben nem szerepel, OTÉK 60. (3). 1 db tetőkibúvóhoz padlástéri vaslétra Költségvetésben tervben nem szerepel, Meglévő padlószigetelés elbontása és új, 2 rtg-ű padlószigetelés a Fszt-i WC csoportban. Kétsoros kapaszkodó 70 és 95 cm magasságon a folyosók falán. Nem pótmunka Nem pótmunka Nem pótmunka Nem pótmunka OTÉK 60. (3). ). Költségvetésben nem szerepel (terven meglévő-megmaradó) Nem pótmunka Nem pótmunka Költségvetésben nem szerepel nem pótmunka Nem pótmunka Helyiségfelirat és szimbólum táblák Költségvetésben nem szerepel nem pótmunka Nem pótmunka Az akadálymentesítéssel érintett folyosókról nyíló ajtók mindkét oldalára 30 cm magas fém rugólap felszerelése Költségvetésben (1 ajtó kivételével) nem szerepel nem pótmunka Nem pótmunka db 5 tagú, 3 m magas bordásfal Költségvetésben és terven nem szerepel nem pótmunka Nem pótmunka csiszolása, lakkozása Pontalapok új válaszfalak alapozására Költségvetésben és terven nem szerepel Nem pótmunka Nem pótmunka Fém távtartószerkezetre szerelt OSB Költségvetésben és terven nem szerepel Nem pótmunka Nem pótmunka háttérszerkezet oromfalaknál Meglévő gázvezeték elbontása és földbe süllyesztése Pótmunka Pótmunka A munkaterület átadás-átvétel során a jelen lévők az épületen egy gázvezetéket láttak, amely környezetében gázszagot észleltek. Megrendelő kérte a kivitelezőt, hogy a vezetéket az EON-nal egyeztetve szükség esetén cserélje, illetve a kor elvárásainak megfelelően földbe süllyesztve helyezzen el. Létesítményben hangosítás kiépítése Építtető és üzemeltető részéről felmerült külön igény nem pótmunka Nem pótmunka Létesítményben 1 telefonvonal Építtető és üzemeltető részéről felmerült külön igény nem pótmunka Nem pótmunka bevezetése a tanári szobába Meglévő tetőfólia cseréje ellenlécezéssel együtt, cseppentőlemezek elhelyezése Pótmunka Pótmunka A tetőbontás során feltárásra került a tetőfólia, amely rendkívül rossz állapotban van, több helyütt lukacsos, az anyag szétmálott az évek során. A fólia cseréje mindenképpen indokolt. A tetőfólia állapota előre nem volt látható, csak a tetőbontással vált ismerté. Kivitelező pótmunka igénye (nettó) Kivitelező pótmunka igénye (bruttó)

19 Nem elfogadott pótmunka költsége (bruttó) Jóváhagyott pótmunka költsége (bruttó)
