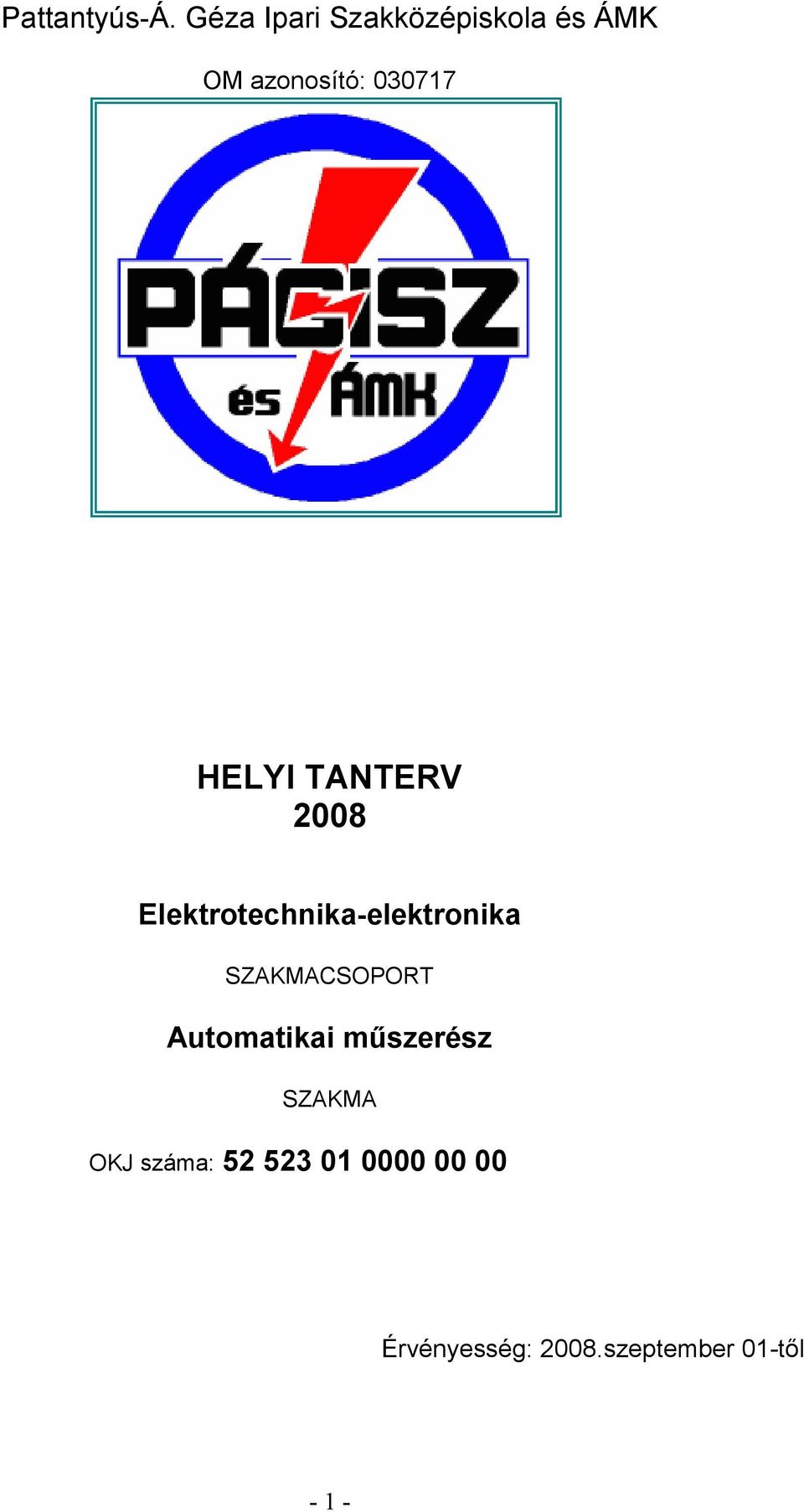

Pattantyús-Á. Géza Ipari Szakközépiskola és ÁMK. OM azonosító: HELYI TANTERV Elektrotechnika-elektronika SZAKMACSOPORT

Átírás

1 Pattantyús-Á. Géza Ipari Szakközépiskola és ÁMK OM azonosító: HELYI TANTERV 2008 Elektrotechnika-elektronika SZAKMACSOPORT Automatikai mőszerész SZAKMA OKJ száma: Érvényesség: 2008.szeptember 01-tıl - 1 -

2 CÉLOK ÉS FELADATOK, FEJLESZTÉSI KÖVETELMÉNYEK A tantervben meghatározott tananyag feldolgozásának célja, hogy az Automatikai mőszerész szakma gyakorlása során szükséges munkafeladatok maradéktalan végrehajtására felkészítse a tanulókat. Ez a cél a központi programban meghatározott ismeretek, típusuknak megfelelı elsajátíttatásán keresztül valósítható meg. A szakma gyakorlása során végrehajtandó feladatok: A munkafeladatok elvégzésérıl jegyzıkönyvet készít A munkahelyi minıségbiztosítási elıírásokat alkalmazza A munkavégzéssel összefüggı általános szabályokat alkalmazza Adatmentést végez, informatikai biztonsági eszközöket használ Alkalmazza a számítógépes szimulációkat Alkalmazza a számítógépes tervezıprogramokat Alkalmazza az érvényes szabványokat Analóg alapáramköröket méretez Analóg áramköröket épít Beforrasztja az alkatrészeket Behatárolja a hibás alkatrészt Behatárolja a hibás áramköri egységet Behatárolt hibás alkatrészt kicserél Behatárolt hibás egységet, modult kicserél Berendezésbe szereli az elkészült áramkört Beszereli a mechanikai alkatrészeket Betartja és betartatja a munka- baleset- tőz- és környezetvédelmi, valamint a szakmára, szerelési-javítási technológiára vonatkozó elıírásokat Betartja és betartatja a veszélyes és a szelektív hulladékgyőjtés szabályait a veszélyes anyagokra vonatkozó elıírásokat Beülteti az elektronikai alkatrészeket Digitális alapáramköröket realizál Digitális áramköröket épít Dokumentáció alapján bevizsgálja a mőködést Dokumentáció alapján elvégzi a programozást Dokumentáció alapján hibakeresést végez Dokumentációk alapján méréseket végez és végeztet Dokumentációk alapján összeállítja a mérırendszert - 2 -

3 Egyszerő informatikai angol nyelvő szakmai szöveget megért Egyszerő multimédiás és kommunikációs alkalmazásokat kezel Elektromos és mechanikai kötéseket készít Elektronikai áramkör készítést, gyártást irányít Elektronikai áramköröket épít Elektronikai áramköröket üzembe helyez Elektronikus szabályozásokat kezel, mőködtet Elektronikus vezérléseket kezel, mőködtet Elkészíti az áramkörök mőszaki leírásait, rajzait Ellenırzési feladatokat végez és irányít Elıírás alapján elvégzi a szükséges beállításokat Elıírás szerint beállítja a tápegység feszültségértékét Elıírás szerinti feszültségre kapcsolja az áramkört Elvégzi a beállítást, behangolást, hitelesítést Elvégzi a leírásban elıírt bekötéseket, huzalozásokat Fém és mőanyag munkadarabokat megmunkál (vág, fúr, forgácsol, főrészel, hajlít, reszel, csiszol) Feszültség alá helyezi az áramkört, készüléket Gondoskodik a munka- tőz- és balesetvédelmi eszközökrıl és azok használhatóságáról Gyártórendszert, gépeket kezel és mőködtet Hardvert, jogtiszt szoftvereket alkalmaz Hibajavítást végez és irányít Informatikai tevékenységét dokumentálja Ipari gyártórendszereket karbantart Ipari gyártórendszereket üzemeltet Irányítással mőszaki dokumentációt készít Irányítástechnikai áramköröket épít Irányítástechnikai rendszereket programoz Irányítja a gyártórendszert és a gépkezelıket Irányítja az elıírás szerinti tervszerő karbantartást Irodai programcsomagot egyedi és integrált módon használ Jegyzıkönyvet készít a mérési eredményekrıl Jegyzıkönyvezi a javítást és az ellenırzést - 3 -

4 Készre szereli az áramkört Kijavított áramkör mőködését méréssel ellenırzi Kisgépeket, kéziszerszámokat használ a technológiai alapmőveleteknél Kiválasztja a munkafolyamathoz szükséges eszközöket, szerszámokat, készülékeket LAN és WAN hálózatokat használ Mechanikus és elektromos eszközökkel, mőszerekkel méréseket végez Mechatronikai rendszereket mőködtet Meghatározza a mőveleti sorrendet és a felhasználandó anyagszükségletet Méréssel ellenırzi az elıírt paraméterek meglétét Mikroszámítógépes egységeket programoz Munkamőveletekrıl vázlatos rajzot készít Mőszaki dokumentációt összeállít Mőszeres bemérést végez és irányít Mőszeres hibakeresést végez és irányít NYÁK lemez készítést, gyártást irányít PLC-programozást végez Részt vesz a karbantartási munkákban Részt vesz a munka- és balesetvédelmi oktatáson Részt vesz a munka- tőz- és környezetvédelemmel kapcsolatos események kivizsgálásában, dokumentálásában Részt vesz a tőzoltásban, mentésben, elsısegélyt nyújt Robottechnikát mőködtet Számítógépes szerkesztıprogramokat használ Távvezérléseket alkalmaz, mőködtet (vezeték nélküli) Távvezérléseket alkalmaz, mőködtet (vezetékes) Teljesítményelektronikai áramköröket épít Terveket, mőszaki leírásokat olvas, értelmez Teszteli a javított áramkört, készüléket, berendezést Teszteli az elektronikai áramkör mőködését Tesztprogramokat telepít és futtat számítógépen Az alkalmazandó ismeretek, típusonként: - 4 -

5 A típusú ismeret (legmagasabb): Önálló, gyors és hibátlan ismeretalkalmazás. Ilyen típusú ismeretalkalmazást olyan munkafeladatok esetében célszerő megkövetelni, ahol a munkafeladat kockázattal jár (baleseti, környezeti, kártételi stb.); egyszerőek, elıre tervezhetık, ismerhetık a körülmények, feltételek; valamint a kompetencia pótolhatatlan, hiánya vagy hibázás esetén meghiúsul a munkatevékenység. Általános munkavédelem Általános tőzvédelem Elektronikai szimulációs programok Elsısegélynyújtás Érintésvédelem Tőzoltó készülékek Villamos rajzjelek B típusú ismeret: A szokásos munkahelyi körülmények között hibátlan ismeretalkalmazás, hibázás esetén meghiúsul a munkatevékenység. Analóg-digitális és digitális-analóg átalakítók Áramkörtervezı programok Digitális funkcionális áramkörök Egyenáramú (áramkörök) hálózatok alaptörvényei Elektronikai alapáramkörök Elektronikai és elektromechanikai alkatrészek típusai és jellemzıi Elektronikai rajzok dokumentumai Elektrotechnika alapjai villamos alapfogalmak Erısítı áramkörök alapkapcsolások erısítı jellemzık erısítık fajtái Erısítık fajtái (szélessávú hangolt nagyjelő) Felületszerelési technológia Félvezetık mőködése típusai (diódák tranzisztorok többrétegő félvezetı eszközök) Fémek megmunkálása forrasztási módjai Gyártási és technológiai rajzok dokumentumai Kombinációs logikai hálózatok - 5 -

6 Korszerő huzalozási rendszerek Logikai alapáramkörök Logikai algebra szabályai tételei logikai függvények Mechanikai mérések Mechatronikai készülékek szerelési gyártási módjai Mőszaki rajz alapfogalmak Mőveleti erısítık alapkapcsolásai alkalmazásai NYÁK-tervezı programok Optoelektronika (fotoellenállás, fotodióda, napelem, fototranzisztor, LED, lézerdióda, optocsatoló, optikai kijelzık) Optoelektronikai eszközök PLC- és mikrokontroller programozás Rajzszabványok Számítógépek alkalmazása a méréstechnikában Számítógépek ipari alkalmazása Szekvenciális logikai hálózatok Tápegységek stabilizált tápegységek Váltakozó áramú (áramkörök) hálózatok alaptörvényei Villamos áramkörök alapjai Villamos és elektronikai készülékek szerelési technológiái Villamos méréstechnika Villamos rajzok típusai Villamosipari rajzok dokumentumai C típusú ismeret(középsı): A szokásos munkahelyi körülmények között közvetlen személyes vezetıi, szakmai irányítás, közremőködés nélkül, de források, segédeszközök igénybevételének lehetısége mellett; tájékozódásra, elızetes próbára, segédtevékenységekre is elegendı idı alatti; összességében,illetve önellenırzés és javítás után megfelelı minıségő eredménnyel történı ismeretalkalmazás. Ilyen típusú ismeretalkalmazást olyan munkafeladatok esetében célszerő megkövetelni, ahol a munkafeladat nem jár munkabiztonsági, környezeti, illetve jelentıs anyagi kártételi kockázattal; összetettek, de meghatározó elemeikben elıre tervezhetık, ismerhetık a körülmények, feltételek; valamint a kompetencia nehézségek árán kiváltható, hiánya vagyhibázás esetén általában nem hiúsul meg a munkatevékenység. Ábrázolási módok - 6 -

7 Anyagismeret Digitális technikai alapok Elektronikus mérımőszerek Félvezetı anyagok elemek Fém és egyéb anyagok megmunkálási technológiái Finommechanikai elemek Impulzustechnikai áramkörök Környezetvédelem Mechanikai mérımőszerek Memóriák Méréstechnika alapjai Mérımőszerek méréstechnikai jellemzıi Mikroszámítógépek mikroprocesszorok Mőszaki ábrázolás Mőszaki dokumentáció Mőszaki rajzoló programok Mőszerelemek NYÁK-gyártási technológiák Perifériák Szabványok Számítástechnika alapjai Számítógépes dokumentációs rendszerek programok Számítógépes folyamatirányítás Számítógépes mőszaki rajzok Teljesítményelektronikai áramkörök Villamos alkatrészek szerelési gyártási módjai Villamos és gépész rajzjelek Villamos és mágneses terek indukciós jelenségek Villamos és nem villamos anyagok Villamos gépek Villamos gépek biztonságtechnikája Villamos mérések Villamos szigetelıanyagok Villamos vezetékek és vezetékanyagok - 7 -

8 D típusú ismeret: Részben közvetlen személyes vezetıi, szakmai irányítással, részben önállóan végzett megfelelı ismeretalkalmazás. Elektromechanikus mérımőszerek Elektronikus áramkörök Elektrotechnikai alapismeretek Gépelemek Gyártásismeret Informatikai angol nyelv Mechanika Számítógépes hálózatok típusai Veszélyes hulladékok kezelése E típus (legalacsonyabb): A szokásos munkahelyi körülmények között vezetıi, szakmai irányítás mellett, személyes, a feladatra célzott segítség lehetısége mellett; kérdésfeltevésre, feladat közbeni értelmezésre, tájékozódásra, eszközhasználatra elegendı idı alatti; a hiba ismeretében javított, legalább egyes meghatározó részleteiben megfelelı minıségő ismeretalkalmazás. Ilyen típusú ismeretalkalmazást olyan munkafeladatok esetében célszerő megkövetelni, ahol a munkafeladat nem jár munkabiztonsági, környezeti, illetve anyagi kártételi kockázattal; öszszetettek, csak egyes elemeikben tervezhetık, ismerhetık a körülmények, feltételek; valamint a személyes szerep közremőködésre, részvételre korlátozódik

9 A szakmai képzés során szem elıtt kell tartani, hogy a munkaköri feladatok mindennapi végrehajtására a szakemberek csak megfelelı készségek és kompetenciák birtokában képesek. Ezért fejlesztési követelményként az alábbiakban felsorolt készségek és kompetenciák fejlesztését kell kitőzni. Szakmai készség fogalma: A szakképesítésre jellemzı munkatevékenység automatikus, a tudat közvetlen irányítása nélkül mőködı összetevıje, eleme, amelynek szintje az adott készség birtoklása révén végezhetı tevékenység tartalmát tükrözi. A szakmai készségek szintenként: 5 -s szintőek: A szakember a szokásostól eltérı munkahelyi körülmények között is képes a tanult ismeretek magas szintő, önálló, gyors, hibátlan és szakszerő alkalmazására, tevékenységének és a munka eredményének önálló ellenırzésére. Mérés analóg mőszerekkel Mérés digitális mőszerekkel 4 -s szintőek: A szakember a szokásostól eltérı munkahelyi körülmények között is, közvetlen vezetıi, illetve szakmai irányítás nélkül, önállóan, gyorsan, kevés hibával képes a tanult ismeretek szakszerő alkalmazására, a munka eredményének ellenırzésére, a feltárt hibák javítására. Diagram, nomogram olvasása, értelmezése Egyen- és váltakozó áramú villamos alapmérések Elemi számolási készség Folyamatábrák készítése Folyamatábrák olvasása értelmezése Gépek készülékek berendezések programozása mőködtetése Hibakeresés mérımőszerekkel Információforrások kezelése Ipari gyártórendszerek kezelése mőködtetése Jelképek értelmezése - 9 -

10 Kézügyesség Mechanikai eszközök szerszámok mőszerek kezelése használata Mechatronikai rendszerek szerelése kezelése mőködtetése Mennyiségérzék Mőszaki dokumentáció értelmezése Mőszaki rajz készítése Mőszaki rajz olvasása értelmezése Számítógépes mérés és adatgyőjtés 3 -s szintőek: A szakember a szokásos munkahelyi körülmények között közvetlen vezetıi, illetve szakmai irányítás nélkül, források és segédeszközök igénybevételével képes a tanult ismeretek önálló, gyors és szakszerő alkalmazására, a feltárt hibák javítására. Áramkörépítés össze- és szétszerelés Diagram, nomogram kitöltése készítése Forrasztási eszközök (állomások) kezelése használata Hibás áramkörök készülékek javítása Huzalozás kábelezés Idegen nyelvő géphasználati feliratok értelmezése megértése Kapcsolási rajz készítése Kapcsolási rajz olvasása értelmezése Komplex jelzésrendszerek értelmezése Mérés, hitelesítés, beállítás Mérési jegyzıkönyv készítése Mőszaki rajz készítése Mőszaki rajz olvasása értelmezése Nem villamos mennyiségek mérése villamos úton Nyomtatott áramkör tervezése készítése Tájékozódás Villamos alkatrészek vizsgálata szerelése Villamos kéziszerszámok kezelése használata

11 2 -s szintőek: A szakember a szokásos munkahelyi körülmények között, rendszeres irányítás mellett képes a munkavégzésre, illetve a feladat ellátására, a hibák segítséggel történı feltárására és azok önálló javítására. ECDL 1. m. IT alapismeretek ECDL 2. m. Operációs rendszerek ECDL 3. m. Szövegszerkesztés ECDL 4. m. Táblázatkezelés ECDL 5. m. Adatbázis-kezelés ECDL 6. m. Prezentáció ECDL 7. m. Információ és kommunikáció A szakképesítéshez kapcsolódó kompetenciák, típusonként: Személyes kompetenciák: Kézügyesség Mennyiségérzék Mozgáskoordináció Tájékozódás Térbeli tájékozódás Testi ügyesség Társas kompetenciák: Fogalmazó készség Irányító készség Kapcsolatteremtı készség Kommunikációs rugalmasság Kompromisszum készség Konfliktusmegoldó készség Közérthetıség Motiváló készség

12 Nyelvhelyesség Prezentációs készség Tömör fogalmazás készsége Udvariasság Módszerkompetenciák: Áttekintı képesség Elıvigyázatosság Eredményorientáltság Felfogó képesség Figyelemmegosztás Figyelemösszpontosítás Gyakorlatias feladatértelmezés Hibaelhárítás Ismeretek helyénvaló alkalmazása Körültekintés Logikus gondolkodás Matematikai készség Módszeres munkavégzés Numerikus gondolkodás Probléma feltárás Problémaelemzés Problémamegoldás Rendszerezı képesség

13 1. s z a k k é p z é s i é v f o l y a m - s z a k m a i a l a p o z á s é v f o l y a m 9. é v f o l y a m Mőszaki alapgyakorlatok 9. évfolyam: 3óra/hét csoportbontásban (3csoport) Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 111, Szakmai képzés: NEM, Csoportbontás: IGEN Az anyag- és gyártásismeret azon alapelemeit ismerik meg a tanulók, amely anyagokon a szerszámok és kisgépek használatát gyakorolják, és méréseket végeznek. 55 óra 143/2.1/ Anyagok, szerszámok, mérések Mérés és ellenırzés A mérés és ellenırzés fogalma, mértékegységek. Egyszerő mérı és ellenırzı eszközök. A mérés és ellenırzés feltételei. Mérés és ellenırzés gyakorlása. Mőszaki dokumentációk elemzése. Egyszerőbb kézi és gépi szerszámok bemutatása, alkalmazása a különbözı mőveletekben. A anyagok kézi és gépi alakításának egyszerőbb mőveletei, eszközei: Elırajzolás, az elırajzolás szerszámai, eszközei. Forgácsolás, forgácsoló szerszámok kialakítás Darabolás:nyírás, főrészelés. Méretre munkálás:reszelés, gépi forgácsolás. Hajlítás. Fúrás és süllyesztés mőveletei. A fúrás és süllyesztés eszközei, szerszámai. Fúrás, süllyesztés, a fúrógép használata. Projekt feladatok készítése, a tanult mőveletek, technológiák gyakorlása. Az elvégzett feladatok dokumentálása. 20/ Kiscsoportos szakmai munkavégzés irányítással, 10/Mőszaki rajz értelmezése, 10/Információk feladattal vezetett rendszerezése, 10/Hallott szöveg feldolgozása jegyzeteléssel, 50/Mőveletek gyakorlása. Tudja csoportosítani a mőszaki szakterületen alkalmazott fontosabb anyagokat. Ismerje az alapvetı fémes és nemfémes anyagok tulajdonságait és jellemzı felhasználási területeit. Ismerje meg és alkalmazza a gyakorlat során használt berendezéseket, szerszámokat és mérıeszközöket, és helyesen tudja ezeket kiválasztani munkafolyamataihoz. Legyen képes egyszerőbb munkadarabokat kézi megmunkálással elkészíteni, munkáját a tőz-, környezet-, és balesetvédelmi elıírásoknak megfelelıen, biztonságosan elvégezni. Tudjon mechanikus és elektromos eszközökkel, mőszerekkel méréseket végezni. Mőszaki rajzokat, dokumentumokat olvasson, értelmezzen, készítsen. Tudjon munkájához mőveleti sorrendet készíteni, a szükséges anyagot, anyagmennyiséget kiválasztani, meghatározni. A projektfeladatok elkészítése során alkalmazza a tanult mőveleteket, módszereket, technológiákat. Tudja elvégzett feladatát dokumentálni. Tudjon egyszerő mechanikus és elektromechanikus alkatrészekrıl szabványos rajzokat készíteni. Készítette: KJ

14 143/2.2/ Mechanikai és elektromos kötések készítése Automatikai mőszerész Mechanikai és elektromos kötések készítése ~56óra 20/ Kiscsoportos szakmai munkavégzés Kötési módok és csoportosításuk irányítással, Csavarkötés, menetkészítés, kötıelemek: 10/Mőszaki rajz értelmezése, A menetkészítés eszközei és szerszámai. 10/Információk feladattal vezetett rendszerezése, A menetfúrás és menetmetszés gyakorlása. Menetes alkatrészek ábrázolása 10/Hallott szöveg feldolgozása jegyzeteléssel, Csavarok fajtái, adatai Csavarkötések fajtái, a csavarkötés szerszámai. 50/Mőveletek gyakorlása. Szerelési gyakorlat Szegecskötések, kötıelemek: A szegecs alakja, méretei, anyaga. A szegecselés mővelete, szerszámai. Szegecselési gyakorlat. Ragasztott kötés: Ragasztott kötések jellemzıi. Ragasztóanyagok fajtái. Ragasztási eljárások. Ragasztási eljárások gyakorlása. Forrasztott kötés, lágyforrasztás: A forrasztás, mint elektromos és mechanikai kötés. A forrasztás anyagai, segédanyagai és eszközei. A forrasztás mővelete. Forrasztási gyakorlat. Vezetékek, kábelek, huzalozás: Villamos vezetékek és vezetékanyagok, jellemzıik. Huzal-elıkészítés, szigetelés eltávolítása. A huzalozás szerszámai, vágás, csupaszítás, préselés szerszámai. Huzalozás kábelformákkal; kábeltörzs készítés, kábelformák rögzítése. Elektromechanikus csatlakozók. Csatlakozók csoportosítása, kiválasztásuk szempontjai. Csatlakózók kialakítása. Csatlakozó kábelek készítése, ellenırzése. Ismerje meg és alkalmazza a gyakorlat során használt berendezéseket, szerszámokat és mérıeszközöket, és helyesen tudja ezeket kiválasztani munkafolyamataihoz. Mőszaki rajzokat, dokumentumokat olvasson, értelmezzen, készítsen. Tudjon munkájához mőveleti sorrendet készíteni, a szükséges anyagot, anyagmennyiséget meghatározni, szerszámot, eszközt kiválasztani. Legyenek képesek egyszerőbb munkadarabokat kézi megmunkálással elkészíteni, munkáját a tőz-, környezet-, és balesetvédelmi elıírásoknak megfelelıen, biztonságosan elvégezni. Ismerje az elektronikában leggyakrabban alkalmazott rögzítés, kötési módokat, és tudja ezeket elkészíteni. Ismerje és tudja használni a leggyakrabban alkalmazott elektromechanikus alkatrészeket, csatlakozókat. Tudjon különbözı vezetékeket elıkészíteni, egyszerő áramkörök huzalozását elkészíteni. Ismerje és alkalmazza a forrasztás anyagait, eszközeit, tudjon forrasztott kötést létrehozni. Tudjon analóg és digitális multiméterrel villamos anyagmennyiséget mérni, a méréshatárt és üzemmódot beállítani, a méréshez mőszert választani. A projektfeladatok elkészítése során alkalmazza a tanult mőveleteket, módszereket, technológiákat. Tudja elvégzett feladatát dokumentálni. Tudjon egyszerő mechanikus és elektromechanikus alkatrészekrıl szabványos rajzokat készíteni. Ismerje meg, és alkalmazza munkája során a szabványokat. Alkalmazza a szabványos jelöléseket, a szabványos rajzjeleket. Tartsa be a munka-, baleset-, tőz-, és környezetvédelmi, valamint a szakmára, szerelésijavítási technológiára vonatkozó elıírásokat. Készítette: KJ

15 Mőszaki dokumentáció 9. évfolyam: 2óra/hét csoportbontásban (2 csoportban) Elméleti óraszám: 74, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: IGEN A Mőszaki rajzok készítése tananyagelem oktatása egyszerő rajzok alapján, hagyományos tantermi körülmények között történik Elkészíti a kapcsolási, szerelési, bekötési rajzokat 143/1.1/ Mőszaki rajzok készítése Rajzdokumentáció, mérési jegyzıkönyv készítésének elsajátítása 74 óra Mérések végzésekor mérési jegyzıkönyvet készít Alkalmazza a hagyományos és elektronikus adatrögzítés eszközeit (írásos, ábrás és elektronikus adatrögzítést végez) Mőszaki rajz-készítı programot használ A mőszaki rajzzal kapcsolatos alapfogalmak: Rajzszabványok, rajzeszközök. Síkmértani szerkesztések. Ábrázolási módok: vetületi és axonometrikus ábrázolás. Méretezés, méretek megadása. Metszeti ábrázolás. Egyszerősített ábrázolási módok. Az ábrázolásban a jelölések, a szabványok helyes alkalmazásának ismerete. A kapcsolási vázlat készítésének szabályai Mőszaki dokumentáció készítése, segédeszközök használata Alkalmazza a számítógépes tervezı programokat (CAD) A CAD fogalma, CAD programok jellemzıi. Egy CAD program megismerése, alkalmazása. Egyszerő rajzok készítése mechanikus és elektromechanikus alkatrészekrıl. Információk feladattal vezetett rendszerezése 20% Kiscsoportos szakmai munkavégzés irányítással 20% Mőveletek gyakorlása 30% Önálló szakmai munkavégzés felügyelet mellett 30% Ismerje meg, és tudja alkalmazni munkája során a mőszaki rajz készítésére vonatkozó legfontosabb szabványokat, a rajzeszközöket, a vonaltípusokat, síkmértani szerkesztésre vonatkozó szabályokat, a szabványos ábrázolási módokat. Alkalmazza a szabványos jelöléseket, a szabványos rajzjeleket. Tudjon egyszerő mechanikus és elektromechanikus alkatrészekrıl szabványos rajzokat készíteni. Tudjon mőszaki rajzot értelmezni. Ismerje és alkalmazza a mőszaki dokumentációra vonatkozó elıírásokat. Ismerje a CAD fogalmát, alkalmazásának feltételeit. Ismerje meg a szimuláció alkalmazásának lehetıségét, a szimulációs eljárásokat. Legyen képes az adott áramkör vizsgálatához a megfelelı üzemmódot, eljárást megválasztani. Tudja elektronikus áramkör dokumentációját elkészíteni. Készítette: KJ

16 1 0. é v f o l y a m Elektrotechnika 10. évfolyam: 3óra/hét osztálykeretben Elméleti óraszám: 111, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: NEM Villamos alapfogalmak: ~8óra Feszültség, áram, töltés, ellenállás, vezetıképesség definíciók. Nagyságrendek, prefixumok, mértékegységek. Alapvetı ellenállás számítások. Ellenállások hıfokfüggése (NTK, PTK). Ellenállások a gyakorlatban, rajzjelek. 25/Olvasott szöveg feladattal vezetett feldolgozása 25/Hallott szöveg feladattal vezetett feldolgozása 30/Tesztfeladat megoldása 20/Információk önálló rendszerezése Egyenáramú hálózatok alaptörvényei, összefüggések. ~20óra Az áramkör fogalma, az egyenáramú hálózatok alaptörvényei (Ohm törvény, Kirchhoff törvény). Ellenállás hálózatok, eredı ellenállás számítások. Az alaptörvények igazolása. Nevezetes hálózatok: feszültségosztó, áramosztó, Wheatstone-híd. Méréshatár kiterjesztés, elıtét- és sönt ellenállások. Energiaforrások: ~20óra A villamos munka és teljesítmény fogalma, mértékegységei és számításai. A hatásfok fogalma, számítása, villamos készülékek jellemzı hatásfokai, az ellenállások terhelhetısége. Ideális és valódi generátorok, belsı ellenállás, forrásfeszültség, kapocsfeszültség. A feszültség- és áramgenerátorok helyettesítı képei (Thevenin, Norton), soros, párhuzamos és vegyes kapcsolása A szuperpozíció tétele. Generátorok teljesítménye és hatásfoka, az illesztés fo- 25/Olvasott szöveg feladattal vezetett feldolgozása 25/Hallott szöveg feladattal vezetett feldolgozása 25/Tesztfeladat megoldása 25/Feladattal vezetett szerkezetelemzés 25/Olvasott szöveg feladattal vezetett feldolgozása 25/Hallott szöveg feladattal vezetett feldolgozása 30/Tesztfeladat megoldása 20/Információk önálló rendszerezése 25/Olvasott szöveg feladattal vezetett feldol- Számításokban és kapcsolásokban helyesen használja a villamos alapmennyiségek jelöléseit, mértékegységeit, az alkatrészek szabványos rajzjeleit. Ismerje és értelmezze a vezetı és a szigetelıanyagok jellemzıit. Számításokban és mérési feladatokban biztosan alkalmazza az áramköri Ohm-, és Kirchhoff törvényeket, tudja meghatározni és értelmezni a villamos munkát, a teljesítményt, a hatásfokot, az ellenállás hálózatok eredıjét, a feszültség-, és áramosztót, mőszerhez elıtét-, és söntellenállást; helyesen értelmezze az ellenállások hıfokfüggését. Ismerje a valós és ideális generátor helyettesítı képeit, tudja értelmezni üzemi állapotait és megmagyarázni a valós generátor viselkedését a különbözı üzemi állapotokban, a generátor hatásfokának és teljesítményének összefüggését. Tudja értelmezni az illesztés fogalmát, s ismerje annak gyakorlati vonatkozásait. Legyen képes egyszerőbb kétpólus Thevenin-, és Norton helyettesítı képének meghatározására. Jellemezze az elektromos áram hı-, vegyi, élettani és mágneses hatását. Tudja felsorolni a hı- és a vegyi hatás jellemzı alkalmazásait, tudja megmagyarázni a galvánelemek és az akkumulátorok mőködését, felsorolni és értelmezni jellemzıiket. Készítette: KJ

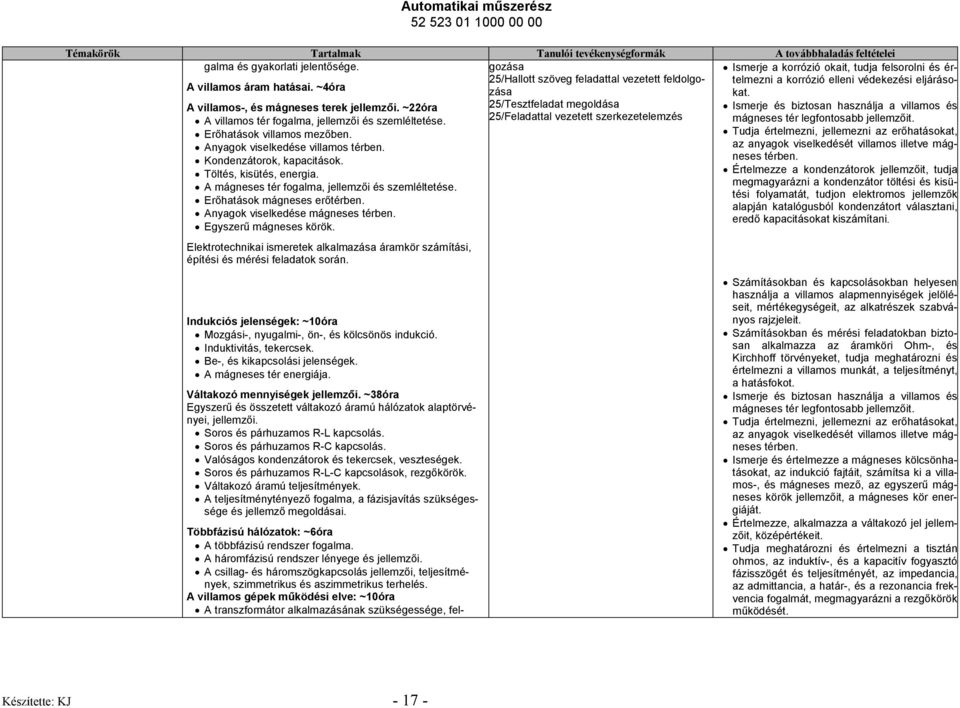

17 Többfázisú hálózatok: ~6óra A többfázisú rendszer fogalma. A háromfázisú rendszer lényege és jellemzıi. A csillag- és háromszögkapcsolás jellemzıi, teljesítmények, szimmetrikus és aszimmetrikus terhelés. A villamos gépek mőködési elve: ~10óra A transzformátor alkalmazásának szükségessége, fel- galma és gyakorlati jelentısége. A villamos áram hatásai. ~4óra gozása 25/Hallott szöveg feladattal vezetett feldolgozása 25/Tesztfeladat megoldása 25/Feladattal vezetett szerkezetelemzés A villamos-, és mágneses terek jellemzıi. ~22óra A villamos tér fogalma, jellemzıi és szemléltetése. Erıhatások villamos mezıben. Anyagok viselkedése villamos térben. Kondenzátorok, kapacitások. Töltés, kisütés, energia. A mágneses tér fogalma, jellemzıi és szemléltetése. Erıhatások mágneses erıtérben. Anyagok viselkedése mágneses térben. Egyszerő mágneses körök. Elektrotechnikai ismeretek alkalmazása áramkör számítási, építési és mérési feladatok során. Ismerje a korrózió okait, tudja felsorolni és értelmezni a korrózió elleni védekezési eljárásokat. Ismerje és biztosan használja a villamos és mágneses tér legfontosabb jellemzıit. Tudja értelmezni, jellemezni az erıhatásokat, az anyagok viselkedését villamos illetve mágneses térben. Értelmezze a kondenzátorok jellemzıit, tudja megmagyarázni a kondenzátor töltési és kisütési folyamatát, tudjon elektromos jellemzık alapján katalógusból kondenzátort választani, eredı kapacitásokat kiszámítani. Indukciós jelenségek: ~10óra Mozgási-, nyugalmi-, ön-, és kölcsönös indukció. Induktivitás, tekercsek. Be-, és kikapcsolási jelenségek. A mágneses tér energiája. Váltakozó mennyiségek jellemzıi. ~38óra Egyszerő és összetett váltakozó áramú hálózatok alaptörvényei, jellemzıi. Soros és párhuzamos R-L kapcsolás. Soros és párhuzamos R-C kapcsolás. Valóságos kondenzátorok és tekercsek, veszteségek. Soros és párhuzamos R-L-C kapcsolások, rezgıkörök. Váltakozó áramú teljesítmények. A teljesítménytényezı fogalma, a fázisjavítás szükségessége és jellemzı megoldásai. Számításokban és kapcsolásokban helyesen használja a villamos alapmennyiségek jelöléseit, mértékegységeit, az alkatrészek szabványos rajzjeleit. Számításokban és mérési feladatokban biztosan alkalmazza az áramköri Ohm-, és Kirchhoff törvényeket, tudja meghatározni és értelmezni a villamos munkát, a teljesítményt, a hatásfokot. Ismerje és biztosan használja a villamos és mágneses tér legfontosabb jellemzıit. Tudja értelmezni, jellemezni az erıhatásokat, az anyagok viselkedését villamos illetve mágneses térben. Ismerje és értelmezze a mágneses kölcsönhatásokat, az indukció fajtáit, számítsa ki a villamos-, és mágneses mezı, az egyszerő mágneses körök jellemzıit, a mágneses kör energiáját. Értelmezze, alkalmazza a váltakozó jel jellemzıit, középértékeit. Tudja meghatározni és értelmezni a tisztán ohmos, az induktív-, és a kapacitív fogyasztó fázisszögét és teljesítményét, az impedancia, az admittancia, a határ-, és a rezonancia frekvencia fogalmát, megmagyarázni a rezgıkörök mőködését. Készítette: KJ

18 használása, elvi felépítése, mőködése. Az egy- és háromfázisú váltakozó áramú generátorok mőködési elve, jellemzı felhasználása. Az egyenáramú generátorok szerkezete és mőködése, Ismerje a többfázisú hálózatok jellemzıit, a villamos energia elıállításának lehetıségeit, az alternatív energiaforrások alkalmazásának lehetıségeit, távlatait. gerjesztési megoldások, jellemzı alkalmazások. Értelmezze a transzformátor mőködését, áttételeit, tudja megmagyarázni a transzformátor Az egyenáramú motorok szerkezete és mőködése, gerjesztési megoldások, jellemzı alkalmazások. Váltakozó áramú motorok: forgó mágneses tér, háromfázisú szinkron- és aszinkron motorok szerkezete és mőködése, jellemzı alkalmazások. A villamos energia elıállítása, szállítása és elosztása. ~4óra Hagyományos és alternatív energiaforrások. ~6óra Elektrotechnikai ismeretek alkalmazása áramkör számítási, építési és mérési feladatok során. veszteségeit, a veszteségek csökkentésére szolgáló megoldásokat. Tudja csoportosítani a villamos gépeket, ismertetni azok felépítését, megmagyarázni mőködésüket. Legyen képes felsorolni a villamos gépek legfontosabb jellemzıit és alkalmazási lehetıségeit. Ismerje a villamos áram elıállításának elvét, a legfontosabb energiaforrásokat. Készítette: KJ

19 Mőszaki alapgyakorlatok (Villamos mőszerek és mérések) 10. évfolyam: 2óra/hét csoportbontásban (2 csoport) Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 74, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: IGEN Témakörök Tartalmak Tanulói tevékenységformák Megjegyzés 143/1.1/ Villamos hibafeltárási mőveletek Kiscsoportos szakmai munkavégzés irányítással 40% A mőszerekkel végzett Villamos hibafeltárási mőveletek és a Villamos hibajavítási mőveletek tananyagelemek oktatását Mőveletek gyakorlása 20% egymásra kell építeni Információk önálló rendszerezése 20% Elektrotechnikai és elektronikai alapismeretek (a szabadsávból Információk feladattal vezetett rendszerezése kiegészíthetı) 20% A villamos méréstechnikában alkalmazott mérıeszközök és mérımőszerek ~20óra - megismerése - szakszerő használata - üzembe helyezése - kiválasztásának szempontjai. Méréstechnikai alapfogalmak. Elektromechanikus mőszerek. Elektronikus mőszerek. Korszerő méréstechnikai eszközök alkalmazása. Mérési módszerek, eljárások. ~54óra Ellenállásmérések Teljesítménymérések Fogyasztásmérések Érintésvédelmi mérések Hálózati analízis Ismerje és alkalmazza a villamos méréstechnikában alkalmazott analóg és digitális mérımőszerek jellemzıit, felépítésüket, alkalmazásuk lehetıségeit. Tudjon az adott mérési feladathoz megfelelı mőszereket, berendezéseket kiválasztani. Ismerje a elektromechanikus és elektronikus mőszerek felépítését és alkalmazási lehetıségeit, különféle mérési módszereket. Ismerje és tudja alkalmazni a mérési módszereket. Készítette: KJ

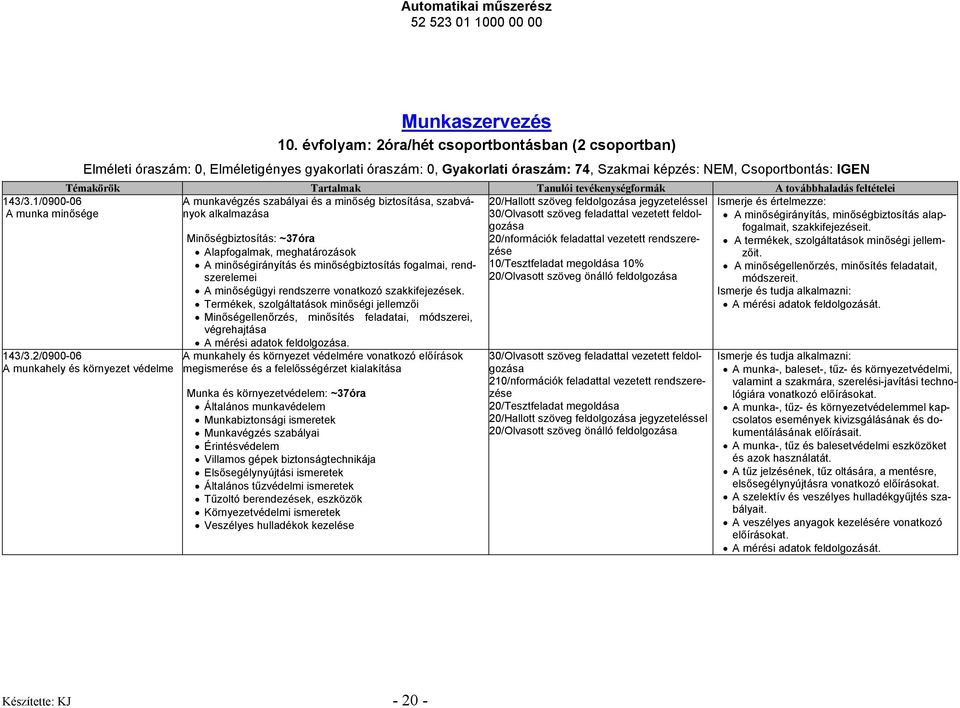

20 143/3.1/ A munka minısége Munkaszervezés 10. évfolyam: 2óra/hét csoportbontásban (2 csoportban) Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 74, Szakmai képzés: NEM, Csoportbontás: IGEN A munkavégzés szabályai és a minıség biztosítása, szabványok alkalmazása 143/3.2/ A munkahely és környezet védelme Minıségbiztosítás: ~37óra Alapfogalmak, meghatározások A minıségirányítás és minıségbiztosítás fogalmai, rendszerelemei A minıségügyi rendszerre vonatkozó szakkifejezések. Termékek, szolgáltatások minıségi jellemzıi Minıségellenırzés, minısítés feladatai, módszerei, végrehajtása A mérési adatok feldolgozása. A munkahely és környezet védelmére vonatkozó elıírások megismerése és a felelısségérzet kialakítása Munka és környezetvédelem: ~37óra Általános munkavédelem Munkabiztonsági ismeretek Munkavégzés szabályai Érintésvédelem Villamos gépek biztonságtechnikája Elsısegélynyújtási ismeretek Általános tőzvédelmi ismeretek Tőzoltó berendezések, eszközök Környezetvédelmi ismeretek Veszélyes hulladékok kezelése 20/Hallott szöveg feldolgozása jegyzeteléssel 30/Olvasott szöveg feladattal vezetett feldolgozása 20/nformációk feladattal vezetett rendszerezése 10/Tesztfeladat megoldása 10% 20/Olvasott szöveg önálló feldolgozása 30/Olvasott szöveg feladattal vezetett feldolgozása 210/nformációk feladattal vezetett rendszerezése 20/Tesztfeladat megoldása 20/Hallott szöveg feldolgozása jegyzeteléssel 20/Olvasott szöveg önálló feldolgozása Ismerje és értelmezze: A minıségirányítás, minıségbiztosítás alapfogalmait, szakkifejezéseit. A termékek, szolgáltatások minıségi jellemzıit. A minıségellenırzés, minısítés feladatait, módszereit. Ismerje és tudja alkalmazni: A mérési adatok feldolgozását. Ismerje és tudja alkalmazni: A munka-, baleset-, tőz- és környezetvédelmi, valamint a szakmára, szerelési-javítási technológiára vonatkozó elıírásokat. A munka-, tőz- és környezetvédelemmel kapcsolatos események kivizsgálásának és dokumentálásának elıírásait. A munka-, tőz és balesetvédelmi eszközöket és azok használatát. A tőz jelzésének, tőz oltására, a mentésre, elsısegélynyújtásra vonatkozó elıírásokat. A szelektív és veszélyes hulladékgyőjtés szabályait. A veszélyes anyagok kezelésére vonatkozó elıírásokat. A mérési adatok feldolgozását. Készítette: KJ

21 1 1. é v f o l y a m Elektrotechnika 11. évfolyam: 3óra/hét osztálykeretben Elméleti óraszám: 111, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: NEM 25/Olvasott szöveg feladattal vezetett feldolgozása 25/Hallott szöveg feladattal vezetett feldolgozása 30/Tesztfeladat megoldása 20/Információk önálló rendszerezése Az elektronika passzív és aktív alkatrészei, szabványos jelölésük, jellemzıik, felhasználásuk analóg áramkörökben. ~12óra Két-, és négypólusok. Félvezetı áramköri elemek. A tipikus analóg alapáramkörök felépítése, jellemzıi és mőködése. Erısítı alapkapcsolások. ~8óra Többfokozatú (csatolt) erısítık. ~4óra Visszacsatolások, visszacsatolt erısítık. ~4óra Hangolt -, szélessávú-, és nagyjelő erısítık. ~4óra Tápegységek. ~4óra Oszcillátorok. ~4óra Egyszerő áramkörök méretezése számítással. Mőveleti erısítık: ~16óra Mőveleti erısítı felépítése, jellemzıi, alapkapcsolások. Mőveleti erısítıvel felépített áramkörök méretezése, alkalmazásuk (pl. mőveletvégzı áramkörök, oszcillátorok, impulzustechnikai áramkörök). Egyszerő áramkörök méretezése számítással. Egyéb analóg integrált áramkörök. ~2óra Optoelektronikai áramköri elemek, vizuális megjelenítık. ~4óra Teljesítményelektronikai elemek, áramkörök. ~4óra Impulzustechnikai áramkörök: ~8óra Impulzus fogalma, impulzusjellemzık. Aktív és passzív jelformáló áramkörök. Impulzus elıállító áramkörök. Számítási méretezési feladatok megoldása. Alkatrészek szabványos jelölése. 25/Olvasott szöveg feladattal vezetett feldolgozása 25/Hallott szöveg feladattal vezetett feldolgozása 25/Tesztfeladat megoldása 25/Feladattal vezetett szerkezetelemzés Legyen képes a különbözı szempontok alapján a kétpólusokat és a négypólusokat csoportosítani, a kétpólus és a négypólus paramétereket értelmezni, átviteli jellemzıket számolni és ábrázolni. Ismerje a félvezetı fizika alapjait, a félvezetı dióda mőködését, a félvezetık hıfokfüggését, a félvezetı dióda karakterisztikáját, rajzolja fel jelképi jelölését. Ismerje a bipoláris és az unipoláris tranzisztor mőködését, értelmezze jelleggörbéiket. Tudja felrajzolni a jelképi jelöléseket, szerezzen gyakorlatot a katalógusok használatában. Értelmezze az erısítık egyenáramú beállításának jellemzıit, rajzolja fel a kapcsolásokat, tudja definiálni az erısítıvel kapcsolatos alapfogalmakat, s megmagyarázni az erısítı alapkapcsolások mőködését. Tudja számítással meghatározni az erısítı alapkapcsolások egyen- és váltakozó áramú jellemzıit. Ismerje a visszacsatolás fogalmát, a különféle visszacsatolásokat, a visszacsatolások hatását az erısítık jellemzıire. Ismerje fel és azonosítsa az erısítı áramkörök visszacsatolásait, tudja kiszámítani a visszacsatolt erısítık jellemzıit. Ismerje az erısítı fokozatok összekapcsolásának lehetıségeit, tudja meghatározni jellemzıiket. Készítette: KJ

22 Blokkvázlat, kapcsolási rajz készítése. Ismerje a mőveleti erısítık felépítését, jellemzıit, felépítését, alapkapcsolásait. Tudja a mőveleti erısítıvel felépített egyen-, és váltakozó áramú erısítık és mőveletvégzı áramkörök jellemzıit, tudja azok jellemzıit számítással meghatározni.. Ismerje és értelmezze a zajok és torzítások jellemzıit, tudja megmagyarázni a zajok és torzítások okait, ismertetni a zajok és torzítások csökkentési megoldásait. Ismerje a hangolt-, és szélessávú erısítık mőködését és jellemzıit, jellegzetes alkalmazási lehetıségeit. Tudja definiálni a nagyjelő erısítık jellemzıit, megnevezni felhasználási területeit, értelmezni munkapont beállításait, megmagyarázni a teljesítményerısítık vezérlési módjait. Tudja definiálni és értelmezni a pozitív viszszacsatolást, s annak jellemzıit. Ismerje a gyakorlati rezgéskeltı kapcsolásokat, felsorolni az oszcillátorok kiválasztási és felhasználási lehetıségeit. Értelmezze a stabilizátorok jellemzıit, oldjon meg elemi stabilizátoros feladatokat. Ismerje a tápegységek jellemzı kapcsolásait, a felépítésüket, értelmezze legfontosabb paramétereiket. Ismerje a teljesítményelektronikai elemek felépítését, mőködését, jellemzıit, alkalmazási lehetıségeit. Ismerje az optoelektronikai elemek és vizuális megjelenítık felépítését, mőködését, jellemzıit, alkalmazási lehetıségeit. Legyen képes az impulzus fogalmának és jellemzıinek értelmezésére, az impulzusfajták felsorolására. Tudja értelmezni a jelformálók jellemzıit, legyen képes felsorolni a passzív és aktív jelformálók alkalmazási területeit. Tudja elmagyarázni az impulzus elıállító áramkörök mőködését. Készítette: KJ

23 Géptan 11. évfolyam: 2óra/hét osztálykeretben Elméleti óraszám: 74, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: NEM ~ 38 óra A mőszerekkel végzett Hidraulikus és pneumatikus hibafeltárási mőveletek és a Hidraulikus és pneumatikus hibajavítási mőveletek tananyagelemek oktatását egymásra kell építeni 143/1.2/ Hidraulikus és pneumatikus hibafeltárási mőveletek 143/3.2/ Dokumentálási mőveletek (villamos terület) ~ 12 óra Az ellenırzött, kijavított villamos készülékek/berendezések teljes körő dokumentálása A villamos készülék/berendezés laborba szállításának elıkészítése Dokumentálja az elvégzett hibajavítást Elıkészíti a készüléket a laborba szállításhoz Kiscsoportos szakmai munkavégzés irányítással 40% Mőveletek gyakorlása 20% Információk önálló rendszerezése 20% Információk feladattal vezetett rendszerezése 20% Kiscsoportos szakmai munkavégzés irányítással 40% Mőveletek gyakorlása 20% Információk önálló rendszerezése 20% Információk feladattal vezetett rendszerezése 20% Ismerje a folyadékmozgások csoportosítását. Értse a hidraulikus sugár kiszámítási módját trapéz ill. körszelvényő gravitációs csatornák esetén. Ismerje a sebességtényezı meghatározásának legalább két módját. Legyen képes alkalmazni a Chezy képletet és a folytonossági (kontinuitás) egyenletet. Értse hogy milyen tényezıktıl függ a sebesség alakulása gravitációs vízmozgás esetén. Ismerje a nyomás alatti vízmozgás esetén fellépı veszteségeket és ezek kiszámítási módját. Értse és tudja alkalmazni a Bernoulli egyenletet. Ismerje a nyomócsövek ellenırzésének és méretezésének elvét. Képes elkészíteni a hidraulikus, pneumatikus és villamos alapkapcsolásokat Mérési adatai alapján fel tudja rajzolni a Q-Hgörbét Képes a szivattyú paramétereit meghatározni Meg tudja határozni a veszteségeket Méri a feszültséget, áramerısséget, ellenállást, villamos teljesítményt, helyesen alkalmazza a mértékegységeit Képes a hatásfokot kiszámítani 143/3.3/ Dokumentálási mőveletek (hidraulikus terület) ~ 12 óra Az ellenırzött, kijavított hidraulikus készülékek/berendezések teljes körő dokumentálása Kiscsoportos szakmai munkavégzés irányítással 40% Mőveletek gyakorlása 20% Felismeri az irányítástechnikai jeleket, jelhordozókat Felismeri a vezérlést és szabályozást Készítette: KJ

24 A hidraulikus készülék/berendezés laborba szállításának elıkészítése Információk önálló rendszerezése 20% Felismeri a hidraulikus, pneumatikus villamos Információk feladattal vezetett rendszerezése irányítás elemeit Dokumentálja az elvégzett hibajavítást 20% Elıkészíti a készüléket a laborba szállításhoz 143/3.4/ Dokumentálási mőveletek (pneumatikus terület) ~ 12 óra Az ellenırzött, kijavított pneumatikus készülékek/berendezések teljes körő dokumentálása A pneumatikus készülék/berendezés laborba szállításának elıkészítése Dokumentálja az elvégzett hibajavítást Elıkészíti a készüléket a laborba szállításhoz Kiscsoportos szakmai munkavégzés irányítással 40% Mőveletek gyakorlása 20% Információk önálló rendszerezése 20% Információk feladattal vezetett rendszerezése 20% Készítette: KJ

25 Pneumatika alapjai A sőrített levegı fizikai tulajdonságai A levegı összetétele és tulajdonságai A levegı állapotjelzıi Állapotváltozások, gáztörvények Technikai normál állapot A levegı áramlástörvényei Áramlási törvények valóságos gázok esetében A sürített levegı elıállítása és elıkészítése Alapfogalmak A kompresszorok jellemzıi (kiválasztás, szabályozás, hőtés) A sürített levegıt szolgáltató rendszer (elıkészítés, szőrés, szárítás, nyomásszabályozás, ködolajozás) Pneumatikus motorok A pneumatikus motorok feladata és felosztása Lineáris pneumatikus motorok Léghengerek felépítése és mőködése Léghengerek dinamikus jellemzıi Léghengerek terhelési modelljei (mozgásegyenlet, energiaegyenlet, tömegáramlás meghatározássa) Léghengerek mozgásfolyamata Léghengerek kiválasztása (méretezés, kiválasztási diagramok) Korlátozott elfordulási szögő forgatómotorok Pneumatikus léptetımotorok Korlátlan szögelfordulású pneumatikus motorok Szelepek Szelepek felosztása Az áramlás irányát meghatározó szelepek (útszelepek) Zárószelepek Mennyiségszabályozó szelepek Az áramló levegı nyomását meghatározó szelepek Idıkésleltetések, idıszelepek Pneumatikus rendszerek tartozékai Csövek, csıcsatlakozók Alaplapok, a csoportos szerelés elemei Hangtompítók, látjelzık, nyomásmérık, nyomáskapcsolók Hidraulika alapjai A hidraulika fizikai alapelvei Nyomás, nyomásterjedés Erıátalakítás, útátalakítás, nyomásátalakítás Térfogatáram, kontinuitási egyenlet Nyomásmérés, hımérsékletmérés, térfogatáram mérése Áramlásfajták Súrlódás, hı, nyomásesés Energia és teljesítmény Kavitáció Fojtási helyek Készítette: KJ

26 A munkafolyadék A berendezés ábrázolása Az energiaellátó rész részegységei Meghajtás, szivattyú Tengelykapcsoló, tartály, szőrı Hőtı, főtés Szelepek Általános tulajdonságok Névleges értékek, építési módok Ülékes,- tolattyús szelepek Tolattyútúlfedés, vezérlıélek Nyomásirányító szelepek Útszelepek Zárószelepek Áramlásirányító szelepek Hidraulikus munkahengerek Hidromotorok Hidraulika rendszer tartozékai Tömlık, csıvezetékek, alaplapok Légtelenítı szelep Nyomásmérés, nyomásérzékelés, átfolyásmérés Jegyzetek (tankönyvek) Problémamegoldási technikák gyártási környezetben PR3000 Hatékonyság növelése a berendezés folyamatos ellenırzésével - Pneumatika alapismeretek gépkezelıknek P100 Hatékonyság növelése a berendezés folyamatos ellenırzésével - Hidraulika gyakorlati ismeretek gépkezelıknek H100 (FESTO) Dr. Elek Hudáky : Az ipari pneumatika alapjai Vezérléstechnika oktatási rendszer Hidraulika (alapfok) TP501 tankönyv (FESTO) Készítette: KJ

27 Alapgyakorlatok 11. évfolyam: 5óra/hét csoportbontásban (3 csoport) Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 185, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: IGEN ~74 óra Kiscsoportos szakmai munkavégzés irányítással. 143/2.1/ Villamos hibajavítási mőveletek A mőszerekkel végzett Villamos hibafeltárási mőveletek és a Villamos hibajavítási mőveletek tananyagelemek oktatását egymásra kell építeni 50% Mőveletek gyakorlása 30% Üzemelési hibák szimulálása és megfigyelése Mőszeres hibajavítást és ellenırzést végez 20% Villamos hibajavítást végez Behatárolt hibás egységet, modult kicseréli Behatárolt hibás alkatrészt kicseréli 143/2.2/ Hidraulikus és pneumatikus hibajavítási mőveletek A tanulók megismerkednek a hibakeresés felderítésének és rangsorolásának különbözı módszereivel. Ezek segítségével kielemezhetik a munkájuk során fellépı problémákat és hibalehetıségeket. Megismerik az egyszerő problémamegoldás lépéseit és a team-munka összehangolásának lehetıségeit. Tartalom: Hiba felderítésének és rangsorolásának módszerei. Alkalmazási példák bemutatása. Hibakeresési elemzések (Isikava, Pareto, hibafa, stb.) Hibakeresés standardizálása (checklista készítése). Zavaró tényezık a csoporton belüli és csoportok közötti együttmőködésben. ~74 óra A mőszerekkel végzett Hidraulikus és pneumatikus hibafeltárási mőveletek és a Hidraulikus és pneumatikus hibajavítási mőveletek tananyagelemek oktatását egymásra kell építeni Mőszeres hibajavítást és ellenırzést végez Hidraulikus hibajavítást végez Pneumatikus hibajavítást végez Behatárolt hibás egységet, modult kicseréli Behatárolt hibás alkatrészt kicseréli A tanulók megismerkednek a hibakeresés felderítésének és rangsorolásának különbözı módszereivel. Ezek segítségével kielemezhetik a munkájuk során fellépı problémákat és hibale- Kiscsoportos szakmai munkavégzés irányítással 50% Mőveletek gyakorlása 30% Üzemelési hibák szimulálása és megfigyelése 20% Készítette: KJ

28 hetıségeket. Megismerik az egyszerő problémamegoldás lépéseit és a team-munka összehangolásának lehetıségeit. Tartalom: Hiba felderítésének és rangsorolásának módszerei. Alkalmazási példák bemutatása. Hibakeresési elemzések (Isikava, Pareto, hibafa, stb.) Hibakeresés standardizálása (checklista készítése). Zavaró tényezık a csoporton belüli és csoportok közötti együttmőködésben. Tartalom: (pneumatika) Egyszerő pneumatikus és elektropneumatikus vezérlések értelmezése. A végrehajtó részek munkasebességének befolyásolása. Mely okok milyen hibákat okoznak? Hogyan tudjuk a hibákat a lehetı leggyorsabban elhárítani? Mit tegyünk, hogy a gépek és berendezések lehetıleg hiba nélkül üzemeljenek? Az üzemi nyomás helyes beállítása. A szivárgások lelkiismeretes megszüntetése. A beszennyezıdött pneumatikus hajtások rendszeres tisztítása. Célul kell kitőzni, hogy a tanulók (munkatársak) felelısséget érezzenek a gépük iránt! Tartalom: (hidraulika) A hidraulika feladata a termelı-berendezésen. A hidraulika biztonságos elindítása. Sebesség- és nyomásbeállítás a hidraulikus berendezésen. Az olajhımérséklet, a szőrıszennyezıdés és az olajállapot felügyelete. Olaj- és szőrıcsere. Az elszennyezıdés és elhasználódás okozta hibák felismerése és kiértékelése. A berendezés nem várt leállása - mit tegyünk? Készítette: KJ

29 143/3.1/ Ellenırzési mőveletek ~37 óra Az Ellenırzési mőveletek során a kiszerelt és megjavított készülék/berendezés Kiscsoportos szakmai munkavégzés irányítással 40% visszaellenırzését és visszaszerelését is el Mőveletek gyakorlása 20% kell végezni A teljeskörő ellenırzés funkciópróbának számít Információk önálló rendszerezése 20% Információk feladattal vezetett rendszerezése 20% Jegyzetek (tankönyvek) Problémamegoldási technikák gyártási környezetben PR3000 Hatékonyság növelése a berendezés folyamatos ellenırzésével - Pneumatika alapismeretek gépkezelıknek P100 Hatékonyság növelése a berendezés folyamatos ellenırzésével - Hidraulika gyakorlati ismeretek gépkezelıknek H100 (FESTO) Dr. Elek Hudáky : Az ipari pneumatika alapjai Vezérléstechnika oktatási rendszer Hidraulika (alapfok) TP501 tankönyv (FESTO) 3 csoport Villamos (erısáram, elektronika) Pneumatika Hidraulika Pneumatika Alapvetı pneumatikus kapcsolások Az impulzusvétel módja Szimbólumok és rajzjelek Vezérlési módok Léghengerek dugattyúmozgási sebességének szabályozása A dugattyú hatóerejének szabályozása (nyomásszabályozás) Több munkahelyes mőködtetés Kétkezes (biztonság) indítások Sorrendvezérlések kialakítása (útfüggı, nyomásfüggı, idıfüggı) Pneumatikus rendszerek szerelése és üzemeltetése Pneumatikus rendszerek szerelése (elıkészítés, szerelés) Pneumatikus rendszerek üzembe helyezése és karbantartása Hibakeresés, hibaelhárítás módszerei és és segédeszközei (léghengerek, szelepek, élettartam) Hidraulika A hidraulikus berendezés feladatai A hidraulikus berendezés alkotórészei Munkafolyadék, szelepek, munkahengerek Szimbólumok és rajzjelek A hidraulikus berendezés felépítése és a kapcsolási rajz Vezérlı rész, energiaellátó rész, kapcsolási rajz A vezérlési feladat megoldásának lépései Elızetes megoldások Elméleti felépítés A berendezés megépítése A berendezés tesztelése, az eredmények kiértékelése A berendezés tápellátása Készítette: KJ
