DTR-CG ACX36-ver.3.6 ( )

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "DTR-CG ACX36-ver.3.6 (05.2009)"

Átírás

1 Befúvó és Befúvó-Elszívó légkezelő berendezések vezérlőegységei VS CG ACX36-1; VS CG ACX36-2 Befúvó; VS CG ACX36-2 Befúvó-Elszívó VS CG ACX36-2 SUP-EXH VS CG ACX36-2 SUP-EXH Kezelési és karbantartási útmutató DTR-CG ACX36-ver.3.6 ( )

2 A vezérlőegység az E szabványok szerint készült IEC/E Kisfeszültségű vezérlő és kapcsolóberendezések

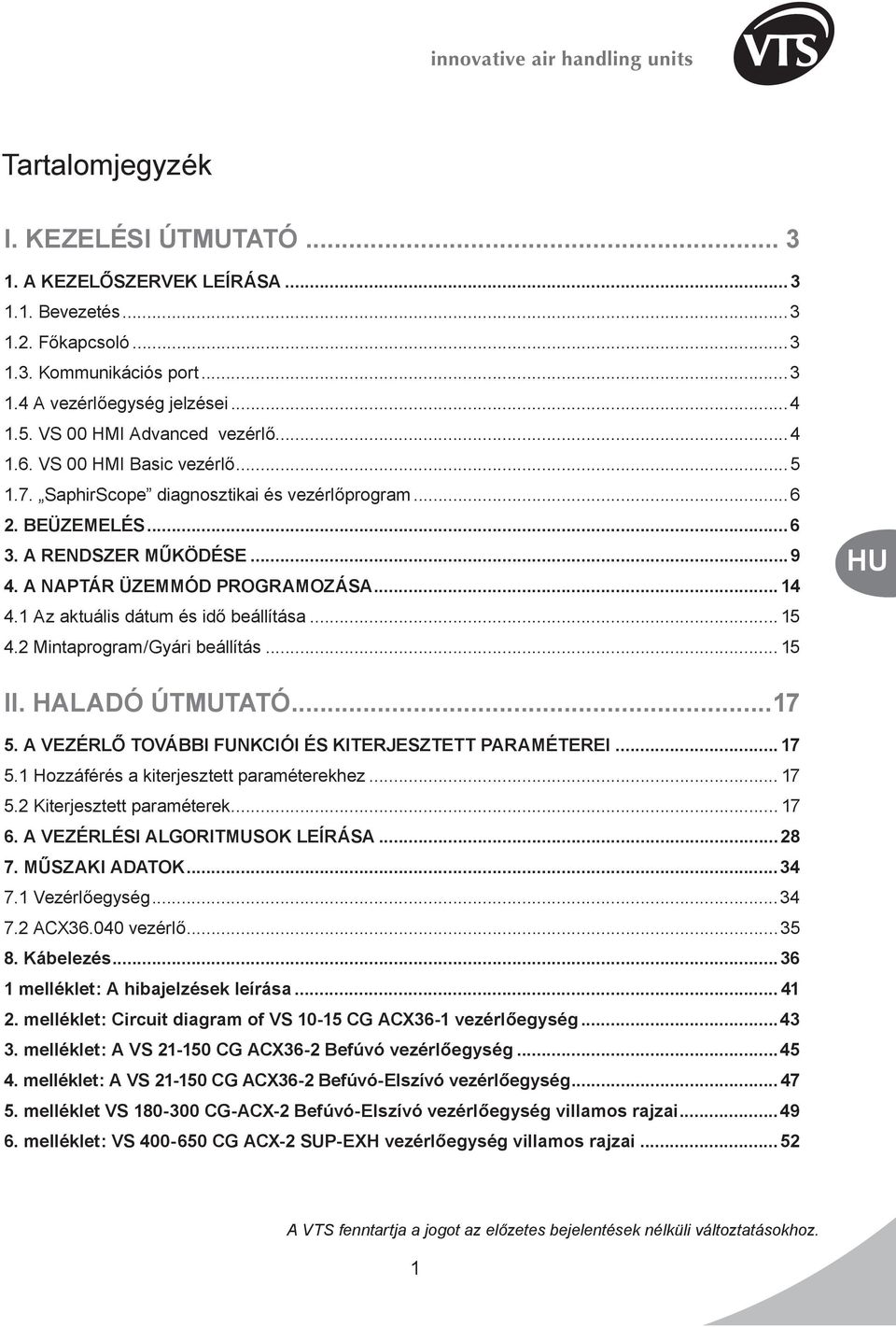

3 Tartalomjegyzék I. KEZELÉSI ÚTUTATÓ A KEZELŐSZERVEK LEÍRÁSA Bevezetés Főkapcsoló Kommunikációs port A vezérlőegység jelzései VS 00 HI Advanced vezérlő VS 00 HI Basic vezérlő SaphirScope diagnosztikai és vezérlőprogram BEÜZEELÉS A REDSZER ŰKÖDÉSE A APTÁR ÜZEÓD PROGRAOZÁSA Az aktuális dátum és idő beállítása intaprogram/gyári beállítás II. HALADÓ ÚTUTATÓ A VEZÉRLŐ TOVÁBBI FUKCIÓI ÉS KITERJESZTETT PARAÉTEREI Hozzáférés a kiterjesztett paraméterekhez Kiterjesztett paraméterek A VEZÉRLÉSI ALGORITUSOK LEÍRÁSA ŰSZAKI ADATOK Vezérlőegység ACX vezérlő Kábelezés melléklet: A hibajelzések leírása melléklet: Circuit diagram of VS CG ACX36-1 vezérlőegység melléklet: A VS CG ACX36-2 Befúvó vezérlőegység melléklet: A VS CG ACX36-2 Befúvó-Elszívó vezérlőegység melléklet VS CG-ACX-2 Befúvó-Elszívó vezérlőegység villamos rajzai melléklet: VS CG ACX-2 SUP-EXH vezérlőegység villamos rajzai

4 7. melléklet: VS CG ACX-1 befúvó és befúvó-elszívó vezérlőszekrények elektromos bekötése melléklet: VS CG ACX36-2 befúvó vezérlőszekrény elektromos bekötése melléklet: VS CG ACX36-2 befúvó-elszívó kapcsolószekrény elektromos bekötése (VS befúvó szekrényhez egyaránt használható) melléklet: VS CG ACX36-2 befúvó-elszívó kapcsolószekrény elektromos bekötése (VS befúvó szekrényhez egyaránt használható) melléklet: VS CG ACX-2 befúvó-elszívó kapcsolószekrény elektromos bekötése 60 A melléklet: elektromos motorok bekötése a leszállított frekvenciaváltó melléklet: automatika bekötési vázlatok melléklet: A hálózati változók leírása

5 I. KEZELÉSI ÚTUTATÓ 1. A KEZELŐSZERVEK LEÍRÁSA 1.1. Bevezetés Alkalmazás: A befúvó-elszívó légkezelők védelme és vezérlése 2 ventilátor szekció (8 db járókerék), és 2 zsalu hűtő, fűtő, hővisszanyerős három szűrős űködési tartomány: VS CG ACX36-1 Egyfázisú motorral ellátott rendszerek esetén, 1,75kW motorteljesítményig VS CG ACX36-2 SUP VS CG ACX36-2 SUP-EXH VS CG ACX36-2 SUP-EXH VS CG ACX36-2 SUP-EXH Frekvenciaváltóval táplált motorral elátott rendszerek esetén, 11kW motorteljesítményig 1.2. Főkapcsoló O - OFF I - O Ki Be Ki Be Funkció: A vezérlőegység ki-be kapcsolása 1.3. Kommunikációs port Az RJ45 csatlakozó a szekrény típusától függően a szekrény aljára, vagy az elejére van helyezve Funkció: A VS 00 HI Advanced vezérlő panel csatlakoztatása a szekrényhez Kezelési útmutató 3

6 1.4 A vezérlőegység jelzései A vezérlő jobb alsó sarkában található LED jelzi a vezérlőegység működési állapotát: 1. LED kikapcsolva nincs bekapcsolva a tápfeszültség 2. Zöld fény vezérlő megfelelően működik 3. Zöld és vörös fény villog program leállt (lásd a Scope programot) 4. Vörös fény vezérlő hiba! 1. inden kapcsolószekrény VS...CG ACX36 típusok a főelosztóból igényelnek betáplálást, a megfelelő védelmi áramkörökön keresztül. 2. A vezérlőegység bekötését és beüzemelését csak képzett személy végezheti. A kapcsolószekrény egyéb burkolatok nélkül beltéri használatra alkalmas. a kültéri üzemeltetés csak kiegészítőkkel (elektromos fűtő) stb. lehetséges. Az :4,. (230V, 6A) sorkapcsok erre a célra vannak kialakítva VS 00 HI Advanced vezérlő LCD kijelz A rendelkezésre álló paraméterek és aktuális adatok kijelzése Vissza Visszatérés az el z oldalra, vagy egy menuponttal feljebb. F oldal Feltétel nélküli visszatérés a f oldalra avi gombok A paraméterek változtatására szolgálnak, fel-le. Üzemmód A légkezel üzemmódjainak beállítás: Auto (naptár üzemmód) Be rendszer bekapcsolva Ki rendszer kikapcsolva Stby (készenlét) A rendszer automatikus ki és bekapcsolása a h méséklet különbségek függvényében. A ventillátor státusza szintén a zöld LED-del kerül kijelzésre. Folyamatos fény: rendszer bekapcsolva Fény kikapcsolva: rendszer kikapcsolva Fény villog: A ventillátor ki vagy bekapcsolva (Auto, Stby) eger sítés 1. Belépés az almenukbe 2. Beleépés a paraméterek szerkesztésébe Hiba információ A gomb megnyomásá után az aktuális hibák kódjait olvashatjuk le. Az újabb megnyomásával nyugtázzuk a hibát. Hiba esetén a LED vörösen világít. ágneses hátlap Az eszköz elhelyezését segíti, sima, mágnesezhet felületen. Szerkeszt gombok A kiválasztott paraméterek értékeinek átírása, felcserélése. 4 Kezelési útmutató

7 Funkció: A vezérlő működtetése és paramétereinek beállítása Az automatika alkalmazás kiválasztása Hozzáférés az aktuális üzemi paraméterekhez Időzónák beállítása Hibák kijelzése és nyugtázása! A kijelzett paraméterek elérhetősége a légkezelő típusától és az automatika fajtátátől is függ. Például a hűtő nélküli légkezelőkben a hűtőre vonatkozó praméterek értelemszerűen nem elérhetőek. Ocionális elemek VS 00 HI Basic vezérlő Légkezelés módja H tés F tés Üzemmód rendszer kikapcsolva naptár üzemmód standby bekapcsolva, 2/3 teljesítmény bekapcsolva, teljes teljesítmény rendszer kikpacsolva Üzemmód változtató gomb LCD kijelz aktuális h mérseklet a f érzékel n beállított h mérséklet üzemmód hibakód Szerkeszt gomb a beálított h méséklet növelése vagy csökkentése H mérséklet érzékel Beépített h mérséklet érzékel Funkció: szobahőmérséklet mérése a beállított hőmérséklet kiejlzése és változtatása a főérzékelőn mért hőmérséklet megjelenítése a légkezelő üzemmódjának beállítása hibainformáció Ocionális tartozék Kezelési útmutató 5

8 1.7. SaphirScope diagnosztikai és vezérlőprogram Programváltozók ablaka Hozzáférés az összes programváltozóhoz. Id alapú grafikonok készítése bármely változó értékér l. VS 00 HI Advanced emulátor Hozzáférés minden programváltozóhoz a virtuális panellel aptár a légkezel paramétereinek kényelmes beállítása naptár szerint Szükséges minimális gépigény: Pentium II 400 Hz processzor RS 232 port Windows T 4.0 (Service Pack 5), XP. További információk a program működésééről és lehetőségeiről a Saphir Scope kezelési útmutató -ban találhatóak. 2. BEÜZEELÉS FIGYELE!! A légkezelő működését a tűzjelzés, a motorok hővédelmének aktiválódása, az elektromos fűtő túlfűtés termosztátjának 3 egymás utáni bekapcsolása, a fagyvédelmi termosztát 3 egymás utáni bekapcsolása meggátolja. ezen esetek mindegyike a hiba okának megszüntetését és nyugtázását kívánja (további részletek a Kezelési útmutató haladó részében találhatóak). 6 Kezelési útmutató

9 STATUS Set ode: Status: Temp Setp ain Temp On Heating 22 o C 19 o C EU A tápfeszültség bekapcsolása I - O Be (Bekapcsolva) A vezérlőegység tápfeszültségét a Q1 főkapcsoló segítségével kapcsolhatjuk be. A vezérlő megfelelő működéséről a zöld LED villogása tájékoztat, a vezérlő jobb alsó sarkában. Ha a LED nem villog vagy vörösen villog keresse fel valamelyik szervízünket. A rendszer a bekapcsolástól számított kb. 25 másodperc múlva lesz üzemképes. VS 00 HI Advanced VS 00 HI Basic A Siemens vezérlő verziószáma lekérdezhető az Advanced parameteres -nél Set ode (Üzemmód) Be KI Auto Stby További információ az útmutató későbbi fejezeteiben. Status: Vent Off Heating Cooling PreHeating Információ a légkezelő aktuális üzemmódjáról. Szellőztetés- légkezelő bekapcsolva (csak szellőztetés) Ki légkezelő kikapcsolva Fűtés légkezelő fűtésre bekapcsolva Hűtés légkezelő hűtésre bekapcsolva Előfűtés ez a funkció a légkezelő beindításkor kapcsol be, megakadályozza a kinti levegő bejutását indításkor, ha a külső hőmérséklet 8 fok alatt van. Temp Setp: o C Info a beálított hőmérsékletről. Az alsó és felső határértékek beállítása a ADVACED TERATURE fül alatt lehetséges. ain Temp: o C A főérzékelőn (szobai, befújt vagy elszívott) mért hőmérséklet. A főérzékelő az ADVACED Unit Config fül alatt állítható be EU Az elérhető paraméterek és beállítások listáját tartalmazó ablak elérése. A bekapcsolás követő néhány másodpercig a 888 és E15 felirat látható felváltva. Jó műdködés esetén ez átvált a főszenzor által mért hőmérsékletre. Ha a rendszer nem indul el ellenőrizze az F1 védelem állapotát. A megfelelő működés az alkalmazások beállításának is függvénye. Az alkalmazás kódjának beállítását csak megfelelően képzett személy végezheti el, az ezen útmutató II. felében leírtak szerint. Kezelési útmutató 7

10 yelv kiválasztása VS 00 HI Advanced jelenleg a következő nyleveket támogatja: E angol PL lengyel RU orosz Az alapértelmezett nyelv az angol. EU PL / RU / E PARAETERS PL - POLSKI CALEDAR RU - PYCCKU PL / RU / E E - EGLISH PASSWORD SERVICE ACCES PL LCD SETTIGS Selection of operation mode A légkezelő a következő üzemmódokban működhet: Auto a légkezelő a naptár üzemmód szerint működik O bekapcsolva a légkezelő a vezrélőpanel paraméterei szerint működik OFF kikapcsolva a ventillátor leállítva, zsaluk zárva, vezérlőszelepek lezárva, minden érzékelő és mérőeszköz aktív. Lehetséges hibák kijelezve. Stby Készenlét a rendszer bekapcsol ha a beállított hőmérséklet több mint 2C-al magasabb mint a beállított. A mért hőmérséklet a HI Basic-től származik, vagy ha az a modul nem része a rendszernek akkor a főérzékelőről. 60% teljesítmény ez az opció csak a HI Basic esetén áll rendelkezésre. Ilyenkor a légkezelő a HI Advanced-en beállított légszállítás 2/3-adával üzemel. VS 00 HI Advanced VS 00 HI Basic STATUS Set ode: On Status: Off Temp Setp 22 o C ain Temp 19 o C EU 1 sek.. KI Auto Stby (készenlét) 60 % sebesség Be Ha mindkét vezérlő egyidejűleg csatlakoztatva van a legútóbbi beállítási érték felülírja az előzőt, függetlenül attól, hogy azt melyik vezérlő (HI Basic vagy Advanced) adta-e ki. A vezérlőben szintén lehetőség van arra hogy a termosztát által állítsuk be a kívánt hőmérsékletet.(lásd: Haladó utasítás: ultifuncanaln) 8 Kezelési útmutató

11 3. A REDSZER ŰKÖDÉSE Hőmérséklet paraméterek beállítása EU PARAETERS TERATURES... HI Temp Setp... beállított hőmérséklet érték a VS 00 HI Advanced-ről Temp Offset korrekció utáni beállított hőmérséklet. A paraméter csak a VS 00 HI Basic-el állítható, +/- 4,5oC tartományban in SupTemp... befújt hőmérséklet alsó határa ax SupTemp... befújt hőmérséklet felső határa A TempSetp, insuptemp, axsuptemp paraméterek változtatása a kiterjesztett paraméterek menube lehetséges. A hőmérséklet változtatása az Edit gombbal lehetséges, +/- 4,5C tartományban, az Advanced panelen, vagy a Scope programban beállított értékek körül. VS 00 HI Advanced VS 00 HI Basic EU PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCES LCD SETTIGS PARAETERS TERATURES FA HEATER COOLER RECOVERY AF DAR TERATURES HI TempSetp Temp Offset in SupTemp ax SupTemp 22.0 o C -3.0 o C 16.0 o C 30.0 o C Changing A output EU PARAETER VETILLÁTOR... A légkezelő fordulatszámának beállítása a betáplálási feszültség frekvenciájának állításával lehetséges.a 100%-os fordulatszám a névleges értékhez tartozik. (lásd.: EU ADVACED FA SETTIGS SUPPLY,... EXHAUST... Sup Air Flow:... A beállított befújt légmenniység Sup Fan Speed: A befúvó ventillátor beállított sebessége. em változtatható paraméter, a beállított fekvencia és motorparaméterek alapján. Exh Air Flow:... A beállított elszívott légmennyiség Exh Fan Speed: Az elszívó ventillátor beállított sebessége. em változtatható paraméter, a beállított fekvencia és motorparaméterek alapján A Sup Air Flow és Exh Air Flow paraméterek változtatásának módja a kiterjesztett paraméterek menupontban található. VS 00 HI Advanced EU PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCES LCD SETTIGS PARAETERS TERATURES FA HEATER COOLER RECOVERY FA Sup Air Flow: 62 % Sup Fan Speed: 1798 RP Exh Air Flow: 80 % Exh Fan Speed 2320 RP Kezelési útmutató 9

12 EU EU PARAETER HEATIG... Heating Rate: % PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCESS LCD SETTIGS A fűtési szelep vagy az elektromos fűtő kivezérlési foka. PARAETERS AirSideThermostat.: OK ALR Információ a fagyvédelmi termosztát állapotáról TERATURES FREQUECY HEATER COOLER RECOVERY OK rövidzár, nincs fagyveszély Vizes f t ALR szakadás, fagyveszély HEATER WaterSideTherm: OK ALR Információ a légoldali fagyvédő termosztát állapotáról. HeatingRate: 10 % AirSideTherm. WaterSideTherm: Pump Pump 30sec/7days PumpinOutTemp Elektromos f t OK OK O OFF 5.0 o C Fűtési paraméterek OK rövidzár, nincs fagyveszély ALR szakadás, fagyveszély Pump: O OFF A szivattyú vezérlőjelének állapota O rövidzár a szivattyú bekapcsolását kezdeményezi a rendszer, ha a fűtési igény nagyobb mint 5%. OFF szakadás szivattyú kikapcsolva VS 00 HI Advanced HEATER HeatingRate 10 % Status OK Pump 30sec/7days: O OFF Ha a paraméter be van kapcsolva a szivattyú minden nap 30 másodpercre bekapcsol. O Funkció aktív OFF Funkció nem aktív PumpinOutTemp: o C Az a külső hőmérséklet érték, amely alatt a szivattyú a fűtési igénytől függetlenül folyamasotsan működik. Status: OK ALR A védelmi termosztát állaptáról információt szolgáltató paraméter. OK rövidzár, nincs hiba ALR szakadás, túlfűtés veszély 10 Kezelési útmutató

13 EU EU PARAETER COOLER... CoolingRate: % PARAETRERSY CKALEDAR PL / RU / E PASSWORD SERVICE ACCESS LCD SETTIGS A hűtési szelep kivezérlési foka PARAETERS RefrigUnitState: O OFF Információ a direkt elpárologtatós rendszer vezérlőjelének állapotáról. TERATURES FA HEATER COOLER RECOVERY BE rövidzár- a kompresszor bekapcsolása, ha a hűtési igény nagyobb mint 5% Vizes h t COOLER KI szakadás hűtőgép kikapcsolva RefrigUnit: OK ALR CoolingRate 10 % RefrigUnitState RefrigUnit inouttemp O OK 16 o C Hűtési paraméterek Információ a hűtési rendszer állapotáról OK rövidzár nincs hiba ALR szakadás nem megfelelő működés inouttemp: o C Külső hőmérséklet értéke, amely alatt a hűtés blokkolva van. A hűtési szelep lezár vagy a freonos elpárologtató kikapcsol. VS 00 HI Advanced Stage 1 Stage 2 RefrigUnit inouttemp Feonos h t COOLER O OFF OK 16 o C Stage 1: O OFF Információ a hűtési kör 1 fokozatánal állapotáról. O rövidzár 1 fokozat bekapcsolva OFF szakadás 1 fokozat kikapcsolva Stage 2: O OFF Információ a hűtési kör 2 fokozatánal állapotáról. O rövidzár 2 fokozat bekapcsolva OFF szakadás 2 fokozat kikapcsolva Kezelési útmutató 11

14 EU PARAETERS RECOVERY... RecRate: % A by-pass zsalu vagy keverőzsalu nyitásának vagy a forgódobos hővisszanyerő forgási sebességének százalékos értéke, a maximumhoz viszonyítva. EU PARAETRERS CALEDAR PL / RU / E PASSWORD SERVICE ACCESS LCD SETTIGS AfterRecTemp o C A hővisszanyerő utáni hőmérséklet az elszívás oldalán. TempLimit o C ( 0 o C) A legkisebb megengedhető hőmérésklet a hővisszanyerő után. Javasolt az értékét 0 oc fölé állítani. axrecrate % ( 70 %) A hővisszanyerés határolása. A szabályozó zsaluk ennél nagyobb mértékben nem nyílhatnak ki. PARAETERS TERATURES FA HEATER COOLER RECOVERY Keresztáramú h visszanyer RECOVERY RecRate 100 % AfterRecTemp 16 o C TempLimit 5 o C Hővisszanyerési paraméterek anode: O OFF ( OFF) A visszakeverő zsalu működtetése a anodesetp paraméterben lévő értéken. O kézi mód bekapcsolva OFF kézi mód kikapcsolva Ha a légkezelő naptár módban működik, akkor az a paraméter annak megfelelően kapcsol ki vagy be. axrecrate % ( 30 %) A hővisszanyerés maximális foka. anodesetp: A beállított hővisszanyerési fok kézi módban. infreq Hz ( 15 Hz) A forgódobos hővisszanyerő minimális üzemi frekvenciája. VS 00 HI Advanced Visszakeverés RECOVERY RecRate 100 % axrecrate 30 % anode a OFF anodesetp 15 % Forgódobos h visszanyer RECOVERY RecRate 100 % AfterRecTemp 16 o C TempLimit 5 o C infreq 30 Hz axfreq 10 Hz RRGFCStatus OK RRGCO OK axfreq Hz ( 53 Hz) A forgódobos hővisszanyerő maximális üzemi frekvenciája. RRGFCStatus OK ALR A forgódobos hővissznyerő frekvenciaváltójának állapota OK nincs hibajelzés ALR hiba RRGCom OK ALR A kommunikáció a forgódobos hővisszanyerő vezérlésével OK kapcsolat rendben ALR kapcsolat megszakadt A axfreq és infreq paramétereket a forgódobos hővisszanyerő leírásában foglaltak alapján kell beállítani. 12 Kezelési útmutató

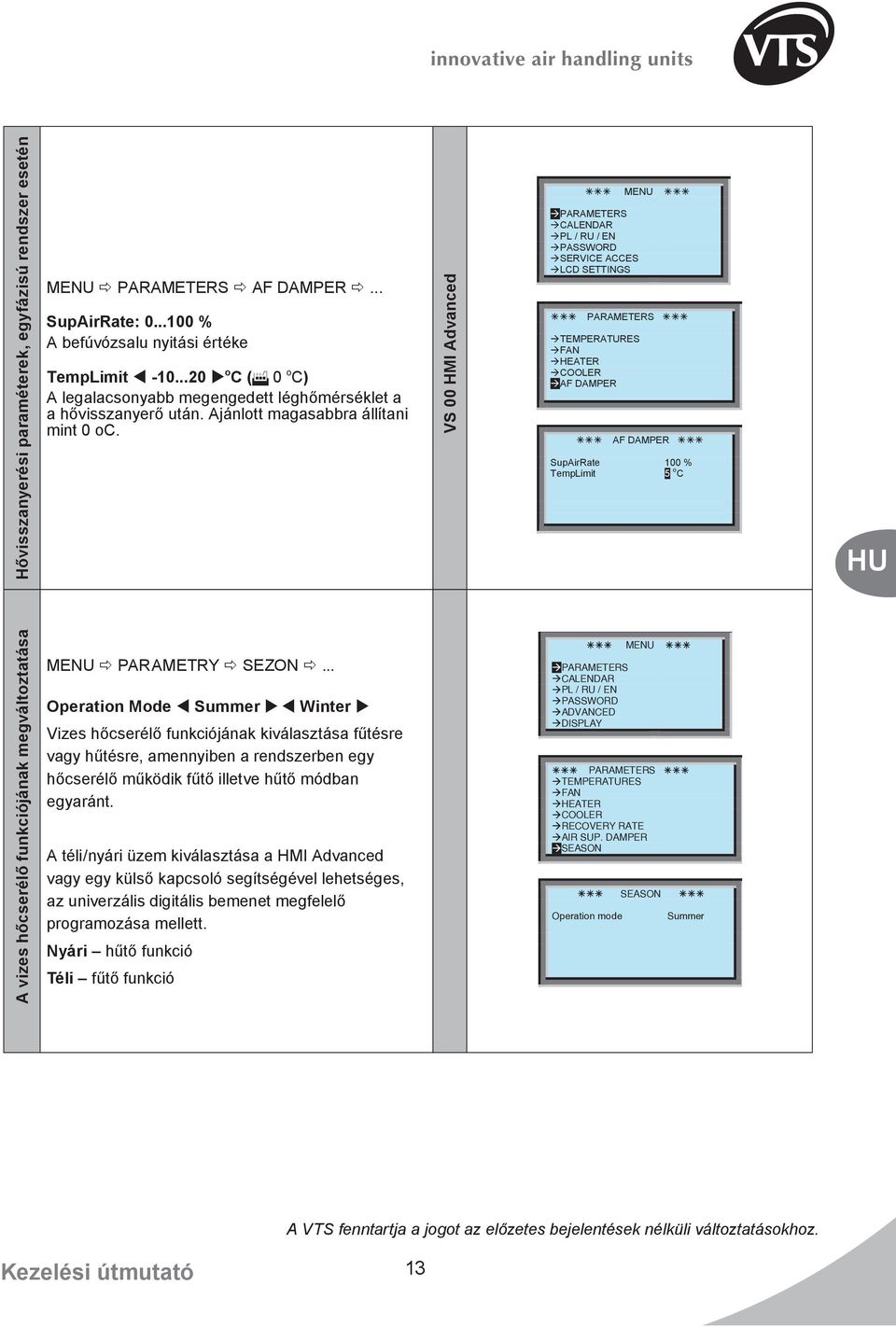

15 Hővisszanyerési paraméterek, egyfázisú rendszer esetén EU PARAETERS AF DAR... SupAirRate: % A befúvózsalu nyitási értéke TempLimit o C ( 0 o C) A legalacsonyabb megengedett léghőmérséklet a a hővisszanyerő után. Ajánlott magasabbra állítani mint 0 oc. VS 00 HI Advanced EU PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCES LCD SETTIGS PARAETERS TERATURES FA HEATER COOLER AF DAR AF DAR SupAirRate 100 % TempLimit 5 o C A vizes hőcserélő funkciójának megváltoztatása EU PARAETRY SEZO... Operation ode Summer Winter Vizes hőcserélő funkciójának kiválasztása fűtésre vagy hűtésre, amennyiben a rendszerben egy hőcserélő működik fűtő illetve hűtő módban egyaránt. A téli/nyári üzem kiválasztása a HI Advanced vagy egy külső kapcsoló segítségével lehetséges, az univerzális digitális bemenet megfelelő programozása mellett. yári hűtő funkció Téli fűtő funkció PARAETERS CALEDAR PL / RU / E PASSWORD ADVACED DISPLAY EU PARAETERS TERATURES FA HEATER COOLER RECOVERY RATE AIR SUP. DAR SEASO Operation mode SEASO Summer Kezelési útmutató 13

16 4. A APTÁR ÜZEÓD PROGRAOZÁSA A naptár 3 tartományra van osztva, amelyek különböző prioritásokkal rendelkeznek. Tartomány Éves Heti api Prioritás 1 magas 2 normál 3 alacsony Prioritási példa: Beállítások Aktuális A állapot án Tartomány Beállítás Dátum 17:25 20:30 21:05 Éves Bekapcsolva :00-20:00 Sunday Heti Kikapcsolva 6:00-21:00 Sunday Bekapcsolva Kikapcs. Statedby api Statedby 6:00-22:00 EU CALEDAR... ODE (ÜZEÓD) A légkezelő üzemmódjának beállítása. Lehetséges módok: Ki, Be, Statedby TERATURES (HŐÉRSÉKLETEK) A beállított hőmérsékletek módosítása. Calendar parameters FA SED (VETILLÁTOR FORDSZ.A) A vent. fordulatszámának beállítása az engedélyezett tartományon belül. A tartomány beállítása a kiterjesztett paramétereknél. A IX CBR (VISSZAKEVERÉS ZEÓDJA) A visszakeverés üzemmódjának beállítása automatikus vagy kézi módba. A IX CBR STP (KÉZI ÉRTÉK) A visszakeverés fokának meghatározása kézi üzemmód esetén. AX REC RATE STP (AX. VISSZAKEVERÉS) A visszakeverési foka felső korlátjának beállítása. VS 00 HI Advanced EU PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCES LCD SETTIGS CALEDAR ODE TERATURE FA SED A IX CBR A IX CBR STP AX REC RATE STP DATE/TIE Set DefaultCal o DATE / TIE Aktuális dátum és idő beállítása. Set DefaultCal Visszatérés a gyári beállításokhoz ( intaprogram/gyári beállítás ) 14 Kezelési útmutató

17 4.1 Az aktuális dátum és idő beállítása EU PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCES LCD SETTIGS CALEDAR ODE TERATURE FA SED IX CBR A IX CBR STP AX REC RATE STP DATE/TIE Set DefaultCal o DATE AD TIE Time 01:15:07 Date 09:12: intaprogram/gyári beállítás Dátum Beállítás ode Output Temperatures Recirculation Hétfő-Kedd 7:00-17:00 Bekapcs. 100% 20 o C 70% Auto 17:00-7:00 Statedby 100% 20 o C 100% Auto Saturday Sunday Szombat 7:00- Szombat 15:00 Bekapcs. 80% 20 o C 70% Auto Szombat 15:00 Hétfő 7:00 Statedby 80% 20 o C 100% Auto Szabadnap : :00 Statedbye 60% 16 o C 95%Auto CALEDAR YEAR Üzemmód beállítása 1 2 ODE TERATURE FA SED IX CBR A IX CBR STP AX REC RATE STP DATE/TIE Set DefaultCal ODE ZOE 1 ZOE 2 ZOE 3 ZOE 4 ZOE 5 ZOE 6 WEEK 1 WEEK 2 WEEK 3 WEEK 4 WEEK 5 YEAR 1 YEAR 2 YEAR 3 o 3 4 ZOE 1 Time 07:00 State O Active Yes ZOE 2 Time 17:00 State Stby Active Yes 5 6 WEEK 1 Start Sa, 07:00 End Sa, 15:00 State O Active Yes WEEK 2 Start Sa, 15:00 End Su, 07:00 State Stby Active Yes 7 Start :00 End :00 State Stby Active Yes Ha minden zóna inaktív, akkor a naptárprogram végrehajtása leáll. Kezelési útmutató 15

18 Hőmérséklet beállítása 1 2 CALEDAR ODE TERATURE FA SED IX CBR A IX CBR STP AX REC RATE STP DATE/TIE Set DefaultCal o TERATURE ZOE 1 ZOE 2 ZOE 3 ZOE 4 ZOE 5 ZOE 6 WEEK 1 WEEK 2 WEEK 3 WEEK 4 WEEK 5 YEAR 1 YEAR 2 YEAR 3 YEAR ZOE 1 Time 07:00 Value 20 o C Active Yes YEAR Start :00 End :00 Value 16 o C Active Yes Ha minden zóna inaktív, és a rendszert naptár üzemmódba állítjuk, akkor az előre beállított hőmérsékleteket a VS HI 00 Basic és VS HI 00 Advanced-el tudjuk állítani. Légszállítás beállítása 5 6 CALEDAR ODE TERATURE FA SED IX CBR A IX CBR STP AX REC RATE STP DATE/TIE Set DefaultCal FA SED ZOE 1 ZOE 2 ZOE 3 ZOE 4 ZOE 5 ZOE 6 WEEK 1 WEEK 2 WEEK 3 WEEK 4 WEEK 5 YEAR 1 YEAR 2 YEAR 3 YEAR 4 o ZOE 1 Time 07:00 Value 100% Active Yes WEEK 1 Start Sa, 07:00 End Su, 07:00 Value 80 % Active Yes 10 YEAR Start :00 End :00 Value 60 % Active Yes Ha minden zóna inaktív, és a rendszert naptár üzemmódba állítjuk, akkor az előre beállított hőmérsékleteket a VS HI 00 Basic és VS HI 00 Advanced-el tudjuk állítani. CALEDAR A visszakeverés fokának beállítása 1 2 ODE TERATURE FA SED IX CBR A IX CBR STP AX REC RATE STP DATE/TIE Set DefaultCal o AX REC RATE STP ZOE 1 ZOE 2 ZOE 3 ZOE 4 ZOE 5 ZOE 6 WEEK 1 WEEK 2 WEEK 3 WEEK 4 WEEK 5 YEAR 1 YEAR 2 YEAR 3 YEAR ZOE 1 Time 07:00 Value 70% Active Yes ZOE 2 Time 17:00 Value 100 % Active Yes 5 6 WEEK 1 Start Sa, 07:00 End Sa, 15:00 Value 70 % Active Yes WEEK 2 Start Sa, 15:00 End o 7:00 Value 100 % Active Yes 7 YEAR Start :00 End :00 Value 95 % Active Yes Ha minden zóna inaktív és a rendszer naptár üzemmódban van akkor az előre beállított frekvencia a VS HI 00 Advanced-el változtatható. 16 Kezelési útmutató

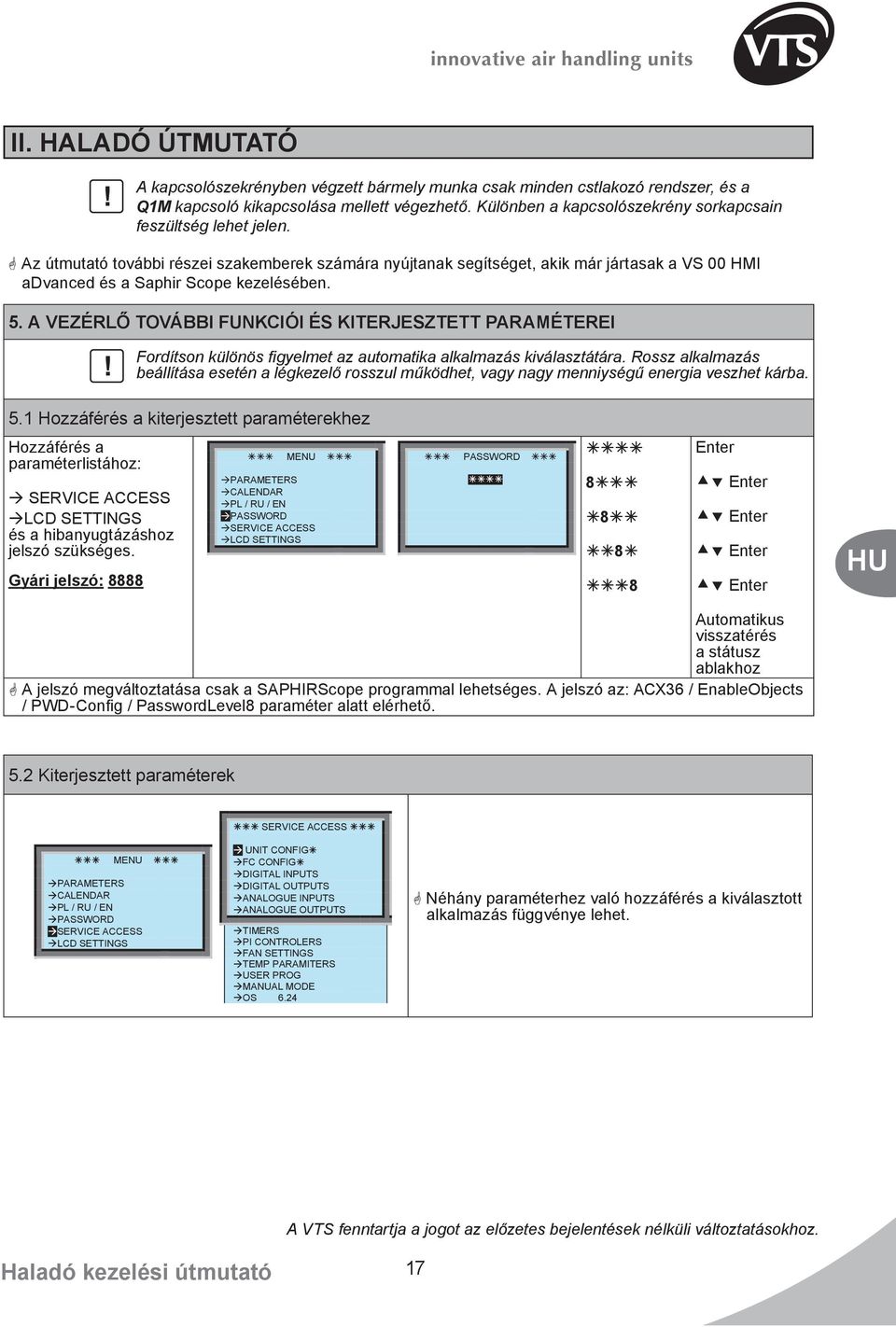

19 II. HALADÓ ÚTUTATÓ! A kapcsolószekrényben végzett bármely munka csak minden cstlakozó rendszer, és a Q1 kapcsoló kikapcsolása mellett végezhető. Különben a kapcsolószekrény sorkapcsain feszültség lehet jelen. Az útmutató további részei szakemberek számára nyújtanak segítséget, akik már jártasak a VS 00 HI advanced és a Saphir Scope kezelésében. 5. A VEZÉRLŐ TOVÁBBI FUKCIÓI ÉS KITERJESZTETT PARAÉTEREI! Fordítson különös figyelmet az automatika alkalmazás kiválasztátára. Rossz alkalmazás beállítása esetén a légkezelő rosszul működhet, vagy nagy menniységű energia veszhet kárba. 5.1 Hozzáférés a kiterjesztett paraméterekhez Hozzáférés a paraméterlistához: SERVICE ACCESS LCD SETTIGS és a hibanyugtázáshoz jelszó szükséges. Gyári jelszó: 8888 EU PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCESS LCD SETTIGS PASSWORD Enter Enter Enter Enter Enter Automatikus visszatérés a státusz ablakhoz A jelszó megváltoztatása csak a SAPHIRScope programmal lehetséges. A jelszó az: ACX36 / EnableObjects / PWD-Config / PasswordLevel8 paraméter alatt elérhető. 5.2 Kiterjesztett paraméterek SERVICE ACCESS EU PARAETERS CALEDAR PL / RU / E PASSWORD SERVICE ACCESS LCD SETTIGS UIT COFIG FC COFIG DIGITAL IPUTS DIGITAL OUTPUTS AALOGUE IPUTS AALOGUE OUTPUTS TIERS PI COTROLERS FA SETTIGS TEP PARAITERS USER PROG AUAL ODE OS 6.24 éhány paraméterhez való hozzáférés a kiválasztott alkalmazás függvénye lehet. Haladó kezelési útmutató 17

20 Vezérlő típusa Alkalmazás kódja Főérzékelő Frekvenciaváltó típusa Kezelőszervek EU SERVICE ACCESS UIT COFIG... ode: Run Conf ( Conf) Aktuális rendszer státusz. Run - a vezérlő jól működik, a beállított paramétereknek megfelelően vezérli a rendszert. Conf - a vezérlő beállítási módban van, a vezérlőprogram nem fut, a végrehajtó eszközök ki vannak kapcsolva. A vezérlőegység, frekvenciaváltó paraméterei csak ebben az üzemmódban változtathatóak meg. Érvényes a következő ablakoknál: UIT COFIG FC PROG. A szükséges paraméterek megváltoztatása után lépjen vissza RU módba. Az állapot Enter! gombbal történő nyugtázása után a Státusz ablak fog megjelennni egy rövid időre (kb. 5sec). Ekkor kezdi el a vezérlő az újrakonfigurálást, és kb. 25 másodperc múlva lesz újra üzemkész. Type of control gear: 1 3 ( 1) A vezérlőszekrény típusának kiválasztása 1 egyfázisú vezérlő egység: VS CG ACX háromfázisú vezérlő: VS CG ACX36-2 A vezérlőszekrény típusa a csatlakoztatott motorok és nem a betáplálás fázisszámától függ. Application type AS AP AR AD ( AS) Alkalmazás típusának kiválasztása. A kiválasztandó típust a légkezelő leírása tartalmazza. AS befúvó légkezelőkhöz AP keresztáramú hővisszanyerős légkezelőkhöz AR forgódobos hővisszanyerős légkezelőkhöz AD hővisszanyerő nélküli, befúvó-elszívó légkezelőkhöz Application code ( 000) Az alkalmazás kódjának kiválasztása. A kiválaszott kódtól függően kezeli a légkezelő a a freonos hűtőt, a vizes hűtő/fűtőt, elektromos fűtőt. Az alkalmazás kódját típust a légkezelő leírása tartalmazza. Code OK Yes o Paraméter, amely információt szolgáltat arról, hogy a kiválasztott kód megfelel-e a kiválasztott alkalmazás típusnak. LeadingSensor Room Exh Sup ( Sup) A főérzékelő kiválasztása. (lásd 2. pont Hőmérséklet szabályozás ). Room szobai hőmérséklet érzékelő. Ha a HI Basic paraméter = YES, akkor a főérzékelő a HI Basic hőmérséklet érzékelője. the one located in the VS 00 HI Basic. Exh a főérzékelő az elszívott ágban lévő hőmérséklet érzékelő Sup a főérzékelő az befúvott ágban lévő hőmérséklet érzékelő A szobai és az elszívott hőm. érz. opcionális elemek. HI basic Yes o ( o) A VS 00 HI Basic-t engedélyező paraméter Yes panel aktív o panel inaktív. Ha a panel Standby módban aktíva főérzékelő kiválasztásától függetlenül a rendszer a HI Basic hőmérséklet érzékelőjének jelét fogja fő jelként elfogadni. Ha a paraméter nem aktív akkor a főérzékelő az eredetileg beállított marad. 18 Haladó kezelési útmutató

21 SupSideFCType ofc ic5 VL28 icd ig5 A befúvó frekvenciaváltó típusának kiválasztása. ofc FC nélkül ic5 LG ic5 FC VL28 VLT2800 FC icd Danfoss icro Drive tapusú frekvenciaváltó ( ofc) SupSide-ultiFans O ( O) O azt jelenti, hogy az egyventilátoros befúvó rendszert választottad ki. A 2, 3 és 4 a ventilátorok számát jelenti a többventilátoros konfigurációban, ezáltal a vezérlő a megfelelő számú frekvenciaváltóval kommunikál. ExhSideFCType ofc ic5 VL28 icd ig5 Az elszívó frekvenciaváltó típusának kiválasztása. ( ofc) ExhSide-ultiFans O ( O) O azt jelenti, hogy az egyventilátoros elszívó rendszert választottad ki. A 2, 3 és 4 a ventilátorok számát jelenti a többventilátoros konfigurációban Indítójel, és hibajel esetén a paraméterek a frekvenciaváltóból az RS485-s kommunkációs csatolón keresztül történik. Ha a rendszer frekvenicaváltós, de annak vezérlése egyéb okok miatt nem a odbuson keresztül történik, akkor a paramétert ofc-re kell állítani. RRG FCTypee ic5 icd ( ic5) A forgódobos hővisszanyerő frekvenciaváltó típusának kiválasztása. ultifuncdigin ofu SpO SpC FsO Wint TeOc CO ( ofu) Az X1 (S6) multifunkciós digitális bemenet funkciójának beállítása. ofu - bemenet figyelmen kívül hagyva SpO - Légkezelő indítás engedélyezés. Alapban nyitott kontaktus. SpC - Légkezelő indítás engedélyezés. Alapban zárt kontaktus. FsO - Indítás kényszerítés. Alapban nyitott kontaktus. FsC - Indítás kényszerítés. Alapban zárt kontaktus. Wint - Kétcsöves hűtő/fűtő rendszerek számára. A nyitott kontaktus a yári állás (hűtés be), a zárt kontaktus a Téli állás (fűtés be). TeOc - A légkezelő kényszerindítása normál módban, a kontaktus záródását követően egy óráig. Aktiválás felfutó élre. CO - A vezérlőjel csak az ACX vezérlőre van befolyással. A ofu mód kivételével a vezérlő bemenete a mindenkori státusza szerint használható. ultifuncanain ofu TeSp ReRt FrSp CO ( ofu) Az X3 (B5) multifunkciós analóg bemenet funkciójának beállítása. ofu - bemenet figyelmen kívül hagyva TeSp - előre beállított hőmérséklet értéke. A VS 00 HI Basic vagy VS 00 HI Advanced-től kapott értékeket figyelmen kívül hagyva. A PT1000 passzív hőmérséklet érzékelő jelét fogadja Ohm = 0 oc ReRt - a visszakeverési fok értéke. A HI Advanced által adott értéket figyelmen kívül hagyja. FrSp - a frekvencia előre beállított értéke. A bemenet 0-10V-ot fogad. 0V: minimum érték, 10V névleges érték. (lásd. EU SERVICE ACCESS FA SETTIGS SUPPLY... i... EXHAUST) Ha a befúvó és az elszívó ventillátor frekvenciája eltér, akkor az arányos szabályozás a magasabb minimális frekvencia és a névleges frekvencia között változik. A jel további csökkentése ez után már csak az alacsonyabb határértékű frekvenciaváltó kimeneti frekvenciáját csökkenti tovább. Haladó kezelési útmutató 19

22 f ansetp 1 ansetp 2 FC1 ansetp 1,2; névleges frekvenciaváltó frekvenia infreq 1,2 minimális kimenerti frekvencia ansetplol1 FC2 U1 = 10*inFreq1 / ansetp 1 U2 = 10*inFreq2 / ansetp 2 ansetplol2 0 Hz 0V U2 U1 10V A szábályozás a bementi jel U1 értékétől 10V-ig hatásos mindkét frekvenciaváltó esetén. CO - A vezérlőjel csak az ACX vezérlőre van befolyással. A frekvenciaváltók programozása Z ofu mód kivételével a vezérlő bemenete a mindenkori státusza szerint használható. ultifuncrelay ofu StaC HtgC ClgC Filt CO ( ofu) A multifunkció relékimenet funkciójának beállítása. ofu - relékimenet inaktív StaC - ventillátor üzemjel. A kontaktus zárt, ha mindkét ventillátor üzemel. HtgC - fűtés üzemjele. A kontaktus zárt, ha a fűtési igény nagyobb mint 5% ClgC - hűtés üzemjele. A kontaktus zárt, ha a hűtés engedélyezett. Filt - Szűrőelpiszkolódás jelzése.a kontaktus zárt, ha valamelyik szűrő nyomáskapcsolója elpiszkolódást jelez. CO - A relé az ACX verézlő jelére aktiválódik EU SERVICE ACCESS FC COFIG... ode: Run Conf ( Conf) Lásd: EU SERVICE ACCESS UIT COFIG Converter Sup Exh RRG Sup2 Sup3 Sup4 Exh2 Exh3 Exh4 ( Sup) inden új frekvenciaváltó gyári címe 1. Attól függően hogy a frekvenciaváltó a befúvó, elszívó ventillátort, vagy a forgódobos hőcserélőt hajtja-e a beállítandó címek a következőek: Rendszer elem Cím Sup befúvó frekvenciaváltó 2 Exh elszívó frekvenciaváltó 3 RRG forgódobos hővisszanyerő frekvenciaváltója 4 Sup2 második frekvenciaváltó a befúvás oldalon 5 Sup3 harmadik frekvenciaváltó a befúvás oldalon 6 Sup4 negyedik frekvenciaváltó a befúvás oldalon 7 Exh2 második frekvenciaváltó az elszívás oldalon 8 Exh3 harmadik frekvenciaváltó az elszívás oldalon 9 Exh4 egyedik frekvenciaváltó az elszívás oldalon 10 ACX36 vezérlő 0 SelectFCType ic5 VL28 icd ig5 ( ic5) A frekvenciaváltó típusának kiválasztása ic5 LG ic5 típusú frekvenciaváltó VL28 Danfoss VLT 2800 tapusú frekvenciaváltó icd Danfoss icro Drive tapusú frekvenciaváltó 20 Haladó kezelési útmutató

23 A frekvenciaváltók programozása Selectotor... ( 0.09) Az adott frekvenciaváltó által hajtott motor teljesítményének megadása. Paraméter érték= motorteljesítmény [kw-ban] egy tizedesre kerekítve. SelectPoles 2 4 ( 2) Az adott frekvenciaváltó által hajtott motor pólusszámának megadása. 2 - kétpólusú motor ( rpm) 4 - négypólusú motor ( rpm) ActionStatus Rdy Err Snd A programozási folyamat státuszáról infomrációt szolgáltató paraméter. Rdy Programozás befejeződött. Err Programozás befejeződött, de sikertelen. Snd Programozás folyamatban, adatok küldése... ERROR ie user access occured while writing datapoint Programozási instrukciók Egy frekvenciaváltó programozási folyamata: Ha a Rdy vagy Err státusz áll fenn, a program kiválasztó bővebb információt küld, (például az esetleges hibáról)ra. 1. Csatlakoztassa a kommunikációs kábelt a frekvenciaváltóhoz, és kapcsolja be a tápfeszültségét. 2. Állítsa be a kívánt paramétereket EU SERVICE ACCESS FC COFIG 3. Írja be őket a frekvenciaváltóba (Snd) Több frekvenciaváltó programozása: 1. Csatlakoztassa a kommunikációs kábelt az egyik frekvenciaváltóhoz, és kapcsolja be a tápfeszültségét. 2. Állítsa be a kívánt paramétereket EU SERVICE ACCESS FC COFIG 3. Írja be őket a frekvenciaváltóba (Snd) 4. Csatlakoztassa a kommunikációs kábelt a következő frekvenciaváltóhoz, húzza ki az előzőét, és kapcsolja be a tápfeszültségét. 5. Állítsa be a kívánt paramétereket EU SERVICE ACCESS FC COFIG 6. Írja be őket a frekvenciaváltóba (Snd) 7. Ismételje a lépéseket 4-től 6-ig.! Sikertelen programozás esetén vizsgálja meg a kommunikációs kábel működőképes-e, és a programozás alatt lévő frekvenicaváltók odbus címe 1. Haladó kezelési útmutató 21

24 EU SERVICE ACCESS DIGITAL IPUTS... On feszültségjel a bemeneten A digitális bemenetek állapota Off nincs feszültségjel a bemeneten FireDetector On Off A fagyvédelmi érzékelő bemenete AirSideTherm On Off A légoldali fagyvédelmi termosztát bemente. WaterSideTherm On Off A vízoldali fagyvédelmi termosztát bemenete. ElectricHeater On Off Az elektromos fűtő hibajelének bemenete. RefrigUnit On Off A hűtőegység hibajelének bemenete. FilterExh On Off Az elszívó szűrő nyomáskapcsolójának bemenete. (3 fázisú rnd.esetén) FilterSup On Off Az befúvó szűrő nyomáskapcsolójának bemenete. (3 fázisú rnd.esetén) otor On Off A motor termokontaktusának bemenete (egyfázisú rendszerek esetén) Filters On Off A szűrők nyomáskapcsolóinak bemenetei a befúvás és az elszívás oldalán (egyfázisú rendszerek esetén) ultifuncdigin On Off Univerzális bemenet A digitális kimenetek állapota EU SERVICE ACCESS DIGITAL OUTPUTS... Auto a kimenet állapota a vezérlő algoritmus és az aktuális állapotok függvénye. an a kimenet állapota kézi beállítás szerint On St1 bekapcsolva a freonos hűtő első fokozata indítva Off St2 bekapcsolva a freonos hűtő második fokozata indítva Pump Auto an On Off A szekunder szivattyút vezérlő kimenet. Damper Auto an On Off A légzsalut szabályozó kimenet. FA Auto an On Off A ventillátort vezérlő kimenet (egyfázisú rendszerek esetén) CoolerComp Auto an On Off A hűtési rendszer engedélyező jele. HtgStatus Auto an On Off A fűtést engedélyező kimenet. Unit Auto an Off St1 St2 A hűtőendszer üzemét szabályozó kimenet. FunRel Auto an On Off Univerzális kimenet, amely a: EU SERVICE ACCESS UIT COFIG... ablakban konfigurálható AlarmRelay Auto an On Off Hibaállapot fennállásáról tájékoztató kimenet. Az analóg bemenetek értéke EU SERVICE ACCESS AALOG IPUTS... Outside Temp o C A külső hőmérséklet érzékelő által mért érték. Supply Temp o C A befújt hőmérséklet érzékelő által mért érték. Room/Exh Temp o C A szobai vagy az elszívott hőmérséklet érzékelő által mért érték. AfterReco Temp o C Az elszívott ágban, a hővisszanyerő után mért hőmérséklet. A mérésekhez PT 1000 (0oC=1000Ohm) érzékelő használható csak! ultifuncanain o C / % 0 o C = 1000 Ohm Az univerzális analóg bemeneten mért érték. A kijelzett egység a kiválasztott bemeneti funkció függvénye. ( oc-t mutat, ha a bemenet PT1000 érzékelőhöz lett hozzárendelve.) 22 Haladó kezelési útmutató

25 EU SERVICE ACCESS AALOG OUTPUTS... Az analóg kimenetek értéke Auto an a kimenet állapota a vezérlő algoritmus és az aktuális állapotok függvénye. a kimenet állapota kézi beállítás szerint HtgStatus Auto an 0 100% A vizes fűtőt vezérlő bemeneten lévő jel értéke. CoolerComp Auto an 0 100% A vizes hűtőt vezérlő bemeneten lévő jel értéke. RecRate Auto an 0 100% A bemeneten lévő jel értéke, amely bemente a: 0% = 0V 100% = 10V 1. a 3 fázisú rendszerekben a keresztáramú hővisszanyerőt, 2. a frisslevegős zsalut, keresztáramű hővisszanyerő és egyfázisú rendszer esetén szabályozza. EU SERVICE ACCESS TIERS... StartDelay s ( 5 s) A légkezelő indítási késleltetése (az indítási parancs és a légkezelő indulás között eltelt idő) PreHeating s ( 180 s) Az előfűtés időtartama. FanOnDelay s ( 20 s) Időbeállítások Késleltetések A ventillátor bekapcsolási késleltetése. (ez idő alatt a körülményektől és beállításoktól függően a fűtés vagy hűtés elindulhat). FanOffDelay s ( 10 s) A ventillátor bekapcsolási késleltetése. (ez idő alatt az elektromos fűtő lehűlhet) StageinOn s ( 180 s) <<ang. StageinOn>> A hűtés minimális működési ideje. StageinOff s ( 180 s) <<ang. StageinOff>> A hűtés minimális kikapcsolási ideje. Haladó kezelési útmutató 23

26 PI szabályzók EU SERVICE ACCESS PI COTROLLERS... Kp - arányossági tényező Ti - integrálási idő Kp. Ti PI ( 2 s) ( 1800 s) PI 1 PI 2 PI 3 PI 4 Szabályzó hőmérséklet szabályozás fűtés esetén befújt alsó hőmérséklethatár fűtés esetén befújt felső hőmérséklethatár fűtés esetén hőmérsékletszabályozás hővisszanyerés esetén Bemeneti jel Tmain-Tset Vezérelt elem Gyári beállítás Kp vizes vagy elektromos Tsup-Tmin 4 60 fűtő Ti Tsup-Tmax Tmain-Tset PI 5 a hővisszanyerő fagyvédelme Trec - Tlim PI 6 PI 7 hőmérséklet szabályozás hűtés esetén befújt alsó hőmérséklethatár hűtés esetén Tmain-Tset PI 8 a hővisszanyerő fagyvédelme Trec - Tlim PI 9 PI 10 befújt alsó hőmérséklethatár hővisszanyerés esetén befújt felső hőmérséklethatár hővisszanyerés esetén keresztáramú vagy forgódobos hővisszanyerő, vagy visszakeverő zsalu Keresztáramú vagy forgódobos hővisszanyerő Vizes vagy freonos hűtő Tsup-Tmin 4 60 a befújt levegő zsalumozgatója by pass zsalu nélküli keresztáramú hővisszanyerő esetén 4 60 Tsup-Tmin keresztáramú vagy forgódobos hővisszanyerő, vagy 4 60 Tsup-Tmax visszakeverő zsalu Tset beállított hőmérséklet Tmain a főérzékelő által mért hőmérséklet Tsup befújt hőmérséklet Trec a hővisszanyerő utáni hőmérséklet Tlim határérték Tmax befújt hőmérséklet felső határa Tmin befújt hőmérséklet alsó határa 24 Haladó kezelési útmutató

27 Frekvencia határolások EU SERVICE ACCESS FA SUPPLY EU SERVICE ACCESS FA EXHAUST Többventilátoros rendszerek esetén a beállított értékek (légmennyiség, áramkorlát) azonosak, azonban a kiolvasott értékek (pl. áramfelvétel) frekvenciaváltónként teljesen elkülönülnek. SupSideFCType ofc ic5 VL28 icd ExhSideFCType ofc ic5 VL28 icd Frekvenciaváltó típusa RampUpTime s ( 30 s) Felfutási idő (ami idő alatt a FC eléri a kimeneti frekvencia névleges értékét. RampDownTime s ( 40 s) Lefutási idő A légkezelő leállítás után a frekvenciaváltó visszapörgeti a frekvenciát. A fékezési rámpaidő nem befolyásolja a lefutási időt. ansetphil Hz ( 80 Hz) A beállítható frekvencia felső határa. Beállításkor figyelembe kell venni a motor adatait és a légtechnikai rendszer jellemzőit ansetphil Hz ( 20 Hz) A beállítható frekvencia alsó határ. ansetp Hz ( 35 Hz) évleges frekvencia. A felhasználó számára ez lesz a 100%-os referencia. Out Current... A A motoráram névleges értéke RP...rpm A ventillátor fordulatszáma. Értéke a frekvanciából számazik. FC Status: OK ALR A ventillátor hajtásának állapotáról közöl információt. OK nincs hiba ALR hibaállapot áll fenn Comm Status: OK ALR A vezérlő és a frekvenciaváltók közötti kommunikáció állapotáról ad információt. Kommunikációs hiba esetén 12 másodperc múlva mindkét frekveniaváltó leáll. A hiba megszűmése után a frekvenciaváltók automatikusan újraindulnak. OK kommunikáció rendben ALR kommunikáció megszakadt Haladó kezelési útmutató 25

28 EU SERVICE ACCESS TEP. PARAETERS... in Sup Temp o C ( 16 o C) A befúj hőmérséklet alsó határa. ax Sup Temp o C ( 34 o C) A befúj hőmérséklet felső határa. Elektromos fűtő esetén a megengedett legmagasabb érték 40 o C. Hőmérséklet határolások inouttemp o C ( 16 o C) A külső hőmérséklet értéke, amely alatt a hűtés blokkolásra kerül. Keverőszelep lezárva, kompresszor kikapcsolva. in Temp Set o C ( 16 o C) A beállítható hőmérséklet alsó határa (VS 00 HI Advanced esetén vagy univerzális bemenetrről kapott parancs esetén) ax Temp Set o C ( 30 o C) A beállítható hőmérséklet felső határa (VS 00 HI Advanced esetén vagy univerzális bemenetrről kapott parancs esetén) ExtTempSetp On Off ( Off) Az univerzális bemenetre kötött hőmérséklet beállító aktiválása. On a beállított hőmérséklet értéke az univerzális bemenetről kerül beolvasásra. 0 o C=1000 Ohm. Paraméter EU PARAETERS TERATURES HI Temp Setp inaktív Off bemeneti inaktív PumpinOutTemp o C ( 5 o C) A külső hőmérséklet amely alatt a fűtési igénytől függetlenül a fűtési keringető szivattyú folyamatosan üzemel. EU SERVICE ACCESS USER PROG.... A vezérlő konfigurációja Jelforrás FAI univerzális analóg bem. (B5) B1 befújt h m.érz. B2 elszívott vagy szobai h m.érz. B3 küls h m. érz. B4 h visszanyer utáni h m.érz. HtgR f tés beállítás ClgR h tés beállítás RecR h visszanyrés beállítás Beállítási érték forrása FAI univerzális analóg bemenet (B5) Cnst konstans érték konstans érték 0 Komparátor Összehasonlítás típusa < > = True False Hiszerézis 0 Logikai m v. AD AD OR OR XOR Logikai jel forrása FDI univerzálsi digitális bemenet (S6) StaC légkezel bekapcsolva Stby standby Htg f tés Clg h tés Rec h visszanyerés Alr hiba True 1 False 0 kimeneti relé (E5) 26 Haladó kezelési útmutató

29 Példa a vezérlő beállítására Kívánt hatás: Egy további szivattyú bekapcsolása a hidraulikus körben,ha a fűtési igény nagyobb mint 50%. Kívánt hatás: Gőzös légnedvesítő bekapcsolása, ha a relatív páratartalom 30% alá süllyed, és a kikapcsolása ha a rel.p.t. 34% fölé emelkedik. A példában feltételetük, hogy 0V = 0%, 10V = 100% USER.PROG SetpointSource Cnst ConstatSetpoint 50 Hysteresis 2 CompareType > SignalSource HtgR BinaryBlock OR BinarySource False A paraméter EU SERVICE ACCESS UIT COFIG ultifuncrealy CO módban kell legyen. USER.PROG SetpointSource Cnst ConstatSetpoint 30 Hysteresis 1 CompareType > SignalSource FAI BinaryBlock AD BinarySource StaC A paraméter EU SERVICE ACCESS UIT COFIG ultifuncrealy és ultifuncanain CO módban kell legyen. EU SERVICE ACCESS AUAL ODE... A kézi beállítások nem megfelelő használata a légkezelő meghibásodását vagy nagy menniységű! energiaveszteséget okozhat. DIGITAL IPUTS Ugyanaz mint EU SERVICE ACCESS DIGITAL IPUTS ablak esetén DIGITAL OUTPUTS Ugyanaz mint EU SERVICE ACCESS DIGITAL OUTPUTS ablak esetén Az ablakokban lehetőség van a digitális be és kimenetek kézi ki vagy bekapcsolására. Kézi üzem Pump Auto an ( Auto) On Off ( Off) On Off... Auto automatikus vezérlés a kiválasztott alkalmazás szerint an kézi üzemmód, a kimenet felveszi a mellette lévő oszlopban található értéket. On kézi Be Off kézi Ki On a kimenet aktuálsi státusza Be Off a kimenet aktuális státusza Ki AALOGUE IPUTS Ugyanaz mint EU SERVICE ACCESS AALOGUE IPUTS ablak esetén AALOGUE OUTPUTS Ugyanaz mint EU SERVICE ACCESS AALOGUE OUTPUTS ablak esetén Az ablakokban lehetőség van az analóg kimenetek kézi beállítására Heating Auto an ( Auto) % ( 0%) %... Auto automatikus vezérlés a kiválasztott alkalmazás szerint an kézi üzemmód, a kimenet felveszi a mellette lévő oszlopban található értéket % a kézi módban beállított érték % aktuális érték Haladó kezelési útmutató 27

30 Fényerő és kontraszt beállítás EU LCD SETTIGS... Fényerő ( 20) A háttérfény erősségének beállítása Kontraszt ( 20) A kijelzőn megjelenő karakterek kontrasztjának beállítása Visszaállítási idő ( 10) Az utolsó gombnyomástól a Status ablak visszatéréséig eltelt idő beállítása. Gyári beállítás visszaállítása OFF O OFF O S1 S1 1. Állítsa le a rendszert (ODE: OFF) 2. A jobb oldali kapcsolót S1 (az RJ 45-ös csatlakozó bal oldalán, lásd ) kapcsolja be (O) másodperc után kapcsolja vissza OFF (OFF). 6. A VEZÉRLÉSI ALGORITUSOK LEÍRÁSA Hőmérséklet szabályozás érőelemek Szobai hőm.érzékelő Befújt hőm. érzékelő Elszívott hőm. érzékelő A VS 00 HI Basic hőmérséklet érzékelővel ellátott. Összehasonlítás Fűtés Hűtés Tset > Tmain Tset < Tmain Tset = Tmain Ventillátor bekapcsolva Tset beállított hőmérséklet Tmain a főérzékelő által mért hőmérséklet A rendszer sosem üzemele egyszerre hűtés és fűtés módban. Tset = Tmain az előre beállított állapot, amelyet a vezérlő elérni igyekszik. A fűtési vagy hűtési szint nem változik, az épület energetikai iszükségleteivel összhangban lévő állapot. Főérzékelő az érzékelő, amely a hőmérséklet szabályozást befolyásolja. A szükségletektől függően bármelyik balra felsorolt érzékelő lehet főérzékelő. 28 Haladó kezelési útmutató

31 A helység és a benne tartozkodó emberek védelme a szélsőséges hőmérsékletektől. Összehasonlítás Tmin>Tsup Tmax<Tsup Tmin<Tsup<Tmax Ventillátor bekapcsolva Fűtés Tsup befújt hőmérséklet Tmax befújt hőmérséklet felső korlátja Tmin befújt hőmérséklet alsó korlátja Védelmek Szoba érőelemek Befújt hőm. érzékelő Külső hőm. érzékelő Előfűtés a légkezelő bekapcsolása előtt felfűtésre kerül a vizes fűtő, ezáltal megakadályozva, hogy indításkor a hideg külső levegő a légcsatonába vagy az épületbe jusson. Feltétel Víz sziv. Szelep Ventillátro Zsaluk Tout< 8 C X % 1 Stop zárva 2 Start nyitva Légkezelő üzemel A szelepnyitás a következő arányosság alapján kerül kiszámításra: Tout 8 o C X = 0% Tout -15 o C X = 100% 1. Időtartam a EU SERVICE ACCESS TIERS PreHeating menupontban állítható 2. alapértelmezett érték 1 perc. Tout külső hőmérséklet Védelmi elemek Épületek és emberek tűzvédelme. Védelmek Védő elemek Tűzvédelmi rendszer em eleme a VTS automatika szállításnak Feltétel Ventillátor Zsaluk Fűtés/Hűtés incs jel a X2 (S1F) bemeneten Kikapcsolva Lezárva Kikapcsolva Ventillátor bekapcsolva Haladó kezelési útmutató 29

32 Külső hőm. érzékelő Feltétel Víz szivattyú Tout<Tlim Ventillátor ki vagy bekapcsolva Tout külső hőmérséklet Tlim védelem bekapcsolási küszöb Vizes fűtő érőelemek Külső hőm. érzékelő Légoldali fagyvédő termosztát Vízoldali fagyvédő termosztát Légoldali fagyvédő termosztát Feltétel Víz szivattyú Szelep Ventillátor Zsaluk Tsup<Tlim 100% Stop Zárva Ventillátor ki vagy bekapcsolva Vízoldali fagyvédő termosztát és külső hőmérséklet érzékelő Feltétel Víz szivattyú Szelep Tout<10C és Tx<Tlim 100% Ventilátorok kikapcsolva Tx visszatérő víz hőmérséklete Szivattyú védelem A szivattyú elindítása minden nap 30 másodpercre. A paraméter beállítható a VS 00 HI Advanced-ban vagy a Scope-ban.! A védelem csak akkor aktív ha a főkapcsoló be van kapcsolva, éa a vezérlőáramkörök működőképesek. Elektromos fűtő easurement elements Ventillátor nyomáskapcsoló Túlfűtés elleni termosztát Feltétel Fűtés Ventillátor riasztás az elektromos fűtőtől blokkolva Stop Fans switched on Feltétel Fűtés Ventillátor 3. riasztás az elektromos fűtőtől blokkolva Stop Fans switched on A nyomáskapcsoló közvetlenül az elektromos fűtő védelmi áramkörébe van kötve.a vezérlőrendszer csak az elektromos fűtőtől kapott hibajelzésekre reagál. 30 Haladó kezelési útmutató

33 Vizes hűtő érőelemek Külső hőm. érzékelő Feltétel Tout<Tlim vagy hűtőrendszer hiba Ventillátor bekapcsolva Hűtőrendszer indítása Szelep blokkolva 0% A hűtőrendszer alapban zárt C hibajel kimenet kontaktussal kell rendelkezzen. A védelmi szint alsó küszöbe szintén befolyásolja a hűtés működését szabad módban. Feltétel Kompresszor indítás Kompresszor leállítása Tout<Tlim vagy hűtőrendszer hiba blokkolva - t wmin >t w - blokkolva t pmin >t p blokkolva - Ventillátor bekapcsolva Védelmek Freonos hűtő érőelemek Külső hőm. érzékelő t wmin a hűtőrendszer minimális működési ideje t w a rendszer hőmérsékletszabályozással kapcsolatos működési időtartama t pmin a hűtőrendszer minimális kikapcsolási ideje t w a rrendszer hőmérsékletszabályozással kapcsolatos kikapcsolási időtartama A hűtőrendszer alapban zárt C hibajel kimenet kontaktussal kell rendelkezzen. A védelmi szint alsó küszöbe szintén befolyásolja a hűtés működését szabad módban.. Hővisszanyerő rendszer érőelemek Temperature sensor behind the recovery module Feltétel By-pass zsalu Trec<Tlim Ventillátor bekapcsolva Trec a hővisszanyerő utáni hőmérséklet Visszakeveréses hővviszanyerés esetén nem aktív Szűrők érőelemek pressure gauge ΔP<ΔPlim Feltétel A nyomáskapcsoló tulajdonságai miatt csak a szűrők elszennyezettségéről és a cseréjük szükségességéről szolgáltat információk, szennyezettségi fokukat működés közben nem tudja figyelni. Haladó kezelési útmutató 31

34 A hővisszanyerő rendszer által kivitelezve Keresztáramú hővisszanyerő Feltétel By-pass zsalu Fűtési igény; Tout<Tmain-2 o C 100 0% Ventillátor bekapcsolva Vezérlőjel 0 10V Fűtési kör érőelemek Főérzékelő Külső hőmérséklet érzékelő Egyéb elemek Vies szelep vagy az elektromos fűtő vezérlője By-pass zsalu mozgatója vagy a forgódobos hővisszanyerő hajtása vagy a visszakeverő zsalu mozgatómotorja. I fűtési fokozat Forgódobos hővisszanyerő Feltétel Fűtési igény; Tout<Tmain-2 o C Ventillátor bekapcsolva odbus vezérlés Forgódob 0 ~10 min -1 Visszekeveréses hővisszanyerés Feltétel Visszakeverő zsalu Fűtési igény; Tout<Tmain-2 o C 0 ax Ventillátor Bekapcsolva, konstans visszakeverés kikapcsolva Vezérlőjel 0 10V Tmain a főérzékelő által mért hőmérséklet Tout külső hőmérséklet II fűtési fokozat Feltétel Fűtési igény; I fűtési fokozat = max vagy Tout>Tmain Ventillátor Bekapcsolva Vezérlőjel 0 10V II fűtési fokozat 0 100% Hővisszanyerő nélküli rendszereknél fűtés csak a II fokozat által kerül vérgehajtásra. 32 Haladó kezelési útmutató

35 A hővisszanyerő rendszer által kivitelezve Keresztáramú hővisszanyerő Feltétel By-pass zsalu Hűtési igény; Tout>Tmain+2 o 100 0% C Ventillátor bekapcsolva Vezérlőjel 0 10V Forgódobos hővisszanyerő Hűtési kör érőelemek Fő szabályozó érzékelő Külső hőm. érzékelő Egyéb elemek Viezs szelep, vagy kontaktus a hűtési rendszer I és II fokozaténak indításához. By-pass zsalu mozgatója vagy a forgódobos hővisszanyerő hajtása vagy a visszakeverő zsalu mozgatómotorja. I cooling level Feltétel Hűtési igény Tout>Tmain+2 o C Ventillátor bekapcsolva odbus vezérlés Forgódob 0 ~10 min -1 Visszakeveréses hővisszanyerés Feltétel Visszakeverő zsalu Hűtési igény Tout>Tmain+2 o 0 ax C Ventillátor bekapcsolva, konstans visszakeverés kikapcsolva Vezérlőjel 0 10V! Hővisszanyerő nélküli rendszereknél hűtés csak a II fokozat által kerül vérgehajtásra. Feltétel Hűtési igény; I I hűtési fokozat = max vagy Tout<Tmain Ventillátor bekapcsolva II hűtési fokozat 0 100% Vezérlőjel: 0 10V a vizes hűtési szelepnek, 2 relé kimenet a freonos hűtők két fokozatának. II hűtési fokozat Hővisszanyerő nélküli rendszereknél hűtés csak a II fokozat által kerül vérgehajtásra. Szabad hűtés Energiamegtakarítási funkció. A második hűtési fokozat a külső levegő megfelelő paraméterei esetén blokkolva van. Feltétel Hűtési igény; Tout<Tlim Ventillátor Bekapcsolva II hűtési fokozat Blokkolva 0% Haladó kezelési útmutató 33

36 7. ŰSZAKI ADATOK 7.1 Vezérlőegység Felépítés Szekrény, külső betáp kapcsolóval és beépített RJ 45 csatlakozó a VS 00 HI Advanced vezérlő panel számára. - rövidzárlati és túlterhelés védelem Fő belső elemek - csatlakozó elemek - ACX vezérlő VS CG ACX36-2 SUP VS CG ACX36-2 SUP-EXH Tömeg VS CG ACX36 1 VS CG ACX36-2 SUP-EXH VS CG ACX36-2 SUP-EXH 10kg 10kg 10kg éretek 450x460x x460x x640x170 Üzemi paraméterek Paraméter VS CG ACX36 1 VS CG ACX36-2 SUP VS CG ACX36-2 SUP-EXH VS CG ACX36-2 SUP-EXH VS CG ACX36-2 SUP-EXH Rendszer T U 3 névleges tápfeszültség 1x230V 3x400V I n névleges áram 21 A 56 A U i névleges szigetelési feszültség 400 V U imp névleges átütési feszültség 2.5 kv I cw névleges zárlati szilárdság a főáramkörökre a váltakozó áramú összetevő névleges 6 ka értéke 1 másodpercig, rövidzárlat a névleges feszültségen (i pk ) a zárlati szilárdság csúcsértéke cosφ= 0,5-nél 10.2 ka névleges rövidzárási áram 6 ka bizonytalansági tényező 0.9 névleges frekvencia 50 Hz ± 1Hz védettség IP54 működési hőmérséklet 0 40 o C vezérlőáramkörök tápfeszültsége 24 V AC EC környezet 1 A védelmi berendezések paraméterei F1 (B6) Az indító kör védelme F1 (C16) A főáramkör, a fűtőköri szivattyú, és a forgódobos hővisszanyerő elektromos védelme (VS CG ACX36-2 SUP, VS CG ACX36-2 SUP-EXH, VS CG ACX36-2 SUP-EXH, VS CG ACX36-2 SUP-EXH) F1 (C10) A fűtőköri szivattyú elektromos védelme (VS CG ACX36-1) F2 T 0,63A típusú üveg vagy kerámia biztosíték 5x20mm méretben 34 Haladó kezelési útmutató
