1 Válaszok az infrastruktúrára. Synco 200 Üzembehelyezési segédlet

2 Synco 200 Üzembehelyezési segédlet Ez a segédlet alapvető információkat tartalmaz a Synco 200 szabályozók üzembehelyezésével és beállításával kapcsolatban. Az anyag tartalmazza a Synco 200 által használt szimbólumok és alapvető szöveges üzenetek leírását. Ezen kívül, minden előre programozott alkalmazás bemutatásra kerül kis rendszer diagramok formájában, elősegítendő a megfelelő szabályozó kiválasztását és a szükséges alkalmazás számának beazonosítását. Összefoglalva elmondható, hogy ez a füzet tartalmaz minden szükséges üzembehelyzési információt a Synco 200-zal kapcsolatban, elősegítve az egyszerű, kényelmes és hibamentes beállítást. Ha ennél részletesebb információra van szüksége, kérjük, tekintse át a Synco 200 bázis dokumentációját (Dokumentum száma CEP30en) vagy forduljon a helyi Siemens kapcsolattartóhoz. 2

3 artalom Bemutatkozás Kezelő felületek és szimbólumok Rövidítések listája Üzembehelyezés Hozzáférési szintek áttekintése Kezelési áttekintés felhasználói szint Kezelési áttekintés szerviz szint Kezelési áttekintés jelszó szint A készülék bekapcsolása ) Hogyan lehet belépni a jelszóval védett szintre ) Hogyan lehet kiválasztani egy alapalkalmazást (APPL ID) ) Hogyan lehet elindítani egy alapalkalmazást ) Hogyan lehet elvégezni a beállításokat ) Hogyan lehet leellenőrizni a bemeneteket és kimeneteket (INFO) ) Hogyan lehet alapjeleket beállítani (SE) ) Hogyan lehet levédeni a beállításaimat a felhasználói szinten Info oldalak áttekintése Előre programozott alkalmazások Légkezelők alkalmazásai Légnyomás, légminőség és légáram szabályozás Hőmérséklet szabályozás: Hűtő kalorifer Hőmérséklet szabályozás: Fűtési kalorifer, vizes Hőmérséklet szabályozás: Fűtési kalorifer, elektromos Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, vizes () Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, vizes (2) Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, DX hűtő Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, elektromos fűtő Hőmérséklet szabályozás: Fűtő + hűtő kalorifer + keverő zsaluk Hőmérséklet szabályozás: Fűtő + hűtő kalorifer + hővisszanyerés Hőmérséklet szabályozás: Fűtő + hűtő keverő zsaluk / hővisszanyerés Páratartalom szabályozás: Párátlanító Páratartalom szabályozás: Légnedvesítő Hőmérséklet és páratartalom szabályozás: Fűtő + hűtő kalorifer + Keverő zsaluk/hővisszanyerés + légnedvesítés Alkalmazások Ázsiai és Amerikai régiókra Fűtés/Hűtés alkalmazások Hőmérséklet és hőmérséklet különbség szabályozás Nyomáskülönbség szabályozás, folyadék Speciális alkalmazások Beállítás Alkalmazások Üzembehelyezés Bemutatkozás Konfigurációs diagramok

4 Bemutatkozás Kezelő felületek és szimbólumok SERVICE PASS D D2 X X2 X3 X4 X5 Kezelő felületek COIS INFO PARA PARA SE APPL ID CONF ES 2 ODE 3P SE 2 3 LIN BI F C K % Kijelző 2 Navigációs gombok a menüsorok kiválasztásához és értékek beállításához 3 OK gomb menüsor vagy érték megerősítése 4 ESC gomb visszatérés az előző menühöz illetve visszafokozat az érték beírásától A kijelző szimbólumai és karakterei SERVICE PASS SE Info oldalak Külső Hőmérséklet Szerviz szint Helyiség Hőmérséklet Jelszó szint Befújt levegő Hőmérséklet Állítható alapjel Védett üzemmód Navigációs nyilak Helyiség működési mód Komfort Hiba Helyiség működési mód akarékos Fagyvédelem Szabályozó (vagy 2) udnivaló: a végfelhasználói szint akkor aktív amikor sem a szerviz szint sem a jelszó szint szimbóluma nem látszik a kijelzőn. Szimbólumok és karakterek a szerviz és a jelszó szinten COIS PARA APPL ID CONF ES Üzembehelyezés Paraméter beállítások Alap beállítások Etra beállítások Bekötési teszt Szivattyú Analóg kimenet INFO SE ODE 3P Info a bemenetekről/kimenetekről Hozzáférés zárolva Állítható érték űködési mód Fagyvédelem Kapcsolási fokozat 3-pont kimenet Keverő zsalu / Hővisszanyerés LIN Lineáris kapcsolási fokozat BIN Bináris kapcsolási fokozat 4

5 Rövidítések listája C Celsius fok HEA Fűtés F %OPEN 0.0 Fahrenheit fok Külső hőm.-függő nyitás Univerzális HREC INFO Keverő zsalu /Hővisszanyerő Információ bemenetek/kimenetek Külső előválasztás 0000 Univerzális 0000 INVALID Figyelem! Érvénytelen beállítások 0 0 2NI 3P 3-POIN A ACCESS ACK ACING 0 0 V 2 Ni000 érzékelő 3-pont 3-pont kimenet A alap típusú helyiség hőm. szabályozó Felhasználói hozzáférés Hiba nyugtázása Szabályozási kör fagyveszéllyel INVERS KICK LABEL LI LI DHI LI DLO LI AX LI IN Inverzió Szivattyú megjáratási intervallum Bemenet azonosító Szabályozó általános korlát Felső különbség általános korlátozó Alsó különbség általános korlátozó Felső határérték általános korlátozó Alsó határérték általános korlátozó ACIE Szelepmozgató futásidő LI N Integrálási idő n általános korlátozó ADAP Rendszer típus megfelelő LI XP Arányossági sáv Xp általános korlátozó AL OFF Ventilátor engedélyező relé LOCK S [-es szekvencia] külső hőm.-függő zárolás AO odulációs kimenet LOCK S2 [2-es szekvencia] külső hőm.-függő zárolás APPL ID Alapalkalmazás LOCK S4 [4-es szekvencia] külső hőm.-függő zárolás CAS/CON Kaszkád/const átváltó bemenet LOCK [5-ös szekvencia] külső hőm.-függő zárolás CASC Kaszkád AIN Központilag szabályozott változó CAUION NEW Figyelem! Új beállítás AINAL Központilag szabályozott változó érzékelő hiba CH OVER 2-csöves fűtőhűtő rendszer A Kevert levegő hőmérséklet CLOS Zárás A XP Kevert levegő hőmérséklet arányossági sáv Xp CLSD Zárva A N Kevert levegő hőmérséklet integrálási idő n CF CPD CPEND CPS Komfort [ Alapjel kompenzálás] delta [ Alapjel kompenzálás] vége [ Alapjel kompenzálás] kezdete AX AX AX POS AX VAL a. korlátozás aimum a. vezérlőjel a. érték CP2D [2 Alapjel kompenzálás] delta ECH ECH bemenet CP2END [2 Alapjel kompenzálás] vége ECH 2 ECH bemenet 2 CP2S [2 Alapjel kompenzálás] kezdete ECHSE ECH korlátozott érték CNS Konstans IN in. korlátozás CO SEQ Váltás az -es szekvenciára IN inimum CO SEQ2 Váltás az 2-es szekvenciára IN POS in. vezérlőjel CO SEQ4 Váltás az 4-es szekvenciára IN VAL in. érték CO SEQ5 Váltás az 5-ös szekvenciára ODE űködési mód COIS CONFIG COOL Üzembehelyezés Etra konfiguráció Hűtés NI NO NO Passzív Ni000 érzékelő Nincs Nem COOLER Hűtési hőcserélő szelepe NORPOS Normál pozíció CORR Korrekció OFF Off CL Szabályozó OFF N Rendszer OFF n CL2 Szabályozó 2 OFF XP Arányossági sáv Xp CLOOP Szabályozó OFFIE Zárolási idő CLOOP 2 DIFF DIG DIG DLY OFF Szabályozó 2 Különbség bemenet Fagyvédő készülék Digitális Kikapcsolási késleltetés OFF-Y OH OK ON ON DLY On eljesítmény függő OFF Bekapcsolás késleltetés DP Kevert levegő zsalu ON-OUS Külső hőm.-függő ON DV AL DV DLYH DV DLYL Eltérési üzenet Felső eltérési üzenet késleltetés Alsó eltérési üzenet késleltetés ON-Y OPEN OPEN eljesítmény-függő ON Nyitás Nyitva ECO akarékos OPODE Előre kiválasztott működési mód bemenet ERC FROS Hővisszanyerő készülék Fagyvédelem ORIG OUS Eredeti rendszer típus (nem adaptált) Külső Hőmérséklet FRS Fagyvédelem OUSIDE Külső hőmérséklet aktuális érték 5 Bemutatkozás

6 PASS Jelszó SERV Serviz szint PASSWRD Jelszó megadása SE AX Komfort alapjel ma PASSWRD Jelszó SE AX akarékos alapjel ma PRIO CH PR P PUP PUP 2 PUP 3 RE RE2 ROO ROO űködés prioritás átváltás Védett Platina érzékelő -es szivattyú 2-es szivattyú 3-as szivattyú [Szabályozó ] alapjel távállító [Szabályozó 2] alapjel távállító Helyiség hőmérséklet Helyiség hőmérséklet aktuális értéke SE IN SE IN SECLI SECOOL SECOOL SEHEA SEHEA SEHLI SE-OFF SE-ON Komfort alapjel min akarékos alapjel min Hűtési alapjel korlátozás Komfort hűtési alapjel akarékos hűtési alapjel Komfort fűtési alapjel akarékos fűtési alapjel Fűtési alapjel korlátozás Rendszer OFF fagyvédelmi alapjel Fagyveszély korlát ROO N Helyiség ráhatás n SEPOIN Alapjelek ROO XP Helyiség ráhatás Xp SEING Beállítások S V S V2 S-OFF Változtatható fokozatkapcsoló Változtatható fokozatkapcsoló2 [.fokozat] OFF SHIF SIGNALY SLIN Univerzális emelés ért érték jel kimenet Lineáris fokozatú kapcsolás S-ON [.fokozat] ON SAR OK Figyelem! Rendszer indul S2-OFF S2-ON S3-OFF S3-ON S4-OFF S4-ON -OFF -ON -OFF -ON SA SBIN SEQ [2.fokozat] OFF [2.fokozat] ON [3.fokozat] OFF [3.fokozat] ON [4.fokozat] OFF [4.fokozat] ON [5.fokozat] OFF [5.fokozat] ON [6.fokozat] OFF [6.fokozat] ON Befújt levegő hőmérséklet Bináris fokozatú kapcsolás Szekvencia korlátozó szabályozó SAUS SEP SEP 2 SEP 3 SEP 4 SEP 5 SEP 6 SEP V SEP V2 SEPBIN SEPLIN SOP OK SRAGY Eszköz állapota -es fokozat 2-es fokozat 3-as fokozat 4-es fokozat 5-ös fokozat 6-os fokozat Változtatható fokozatkapcsoló Változtatható fokozatkapcsoló2 Bináris fokozat kapcsolás Lineáris fokozat kapcsolás Figyelem! Rendszer leáll Szabályozási stratégia SEQ OD Korlátozás típusa SUP-I Bekapcsolás ideje SEQ SEL Szekvencia kiválasztása SU DAX Befújt levegő különbség maimum korlátozása SEQ SE Szekvencia korlátozó határértéke SU DIN Befújt levegő különbség minimum korlátozása SEQ XP SEQ N SEQ SEQ P SEQ N SEQ V SEQ XP SEQ Y SEQ2 SEQ2 P SEQ2 N SEQ2 V SEQ2 XP SEQ2 Y SEQ4 Szekvencia korlátozó arányossági sávja Xp Integrálási idő n -es szekvencia [-es szekvencia] szivattyú [-es szekvencia \_ ] n [-es szekvencia \_ ] v [-es szekvencia \_ ] Xp -es szekvencia] teljesítmény 2-es szekvencia [2-es szekvencia] szivattyú [2-es szekvencia \.._ ] n [2-es szekvencia \.._ ] v [2-es szekvencia \.._ ] Xp [2-es szekvencia] teljesítmény 4-es szekvencia SU AX SU IN SU-D SU-END SU-S SW-VERS IEOU OOLING YPE YPE U UNI USER VALUES WIN-D Befújt levegő maimum korlátozási értéke Befújt levegő minimum korlátozási értéke Nyári kompenzáció különbség Nyári kompenzáció vége Nyári kompenzáció kezdete Szoftver verzió Szabályozás időtúllépés űködés zárolva ípus Azonosítás Alaptípus U univerzális szabályozó Készülék Felhasználói szint Bemenetek/kimenetek éli kompenzáció különbség SEQ4 P [4-es szekvencia] szivattyú WIN-END éli kompenzáció vége SEQ4 N [4-es szekvencia _/ ] n WIN-S éli kompenzáció kezdete SEQ4 V [4-es szekvencia _/ ] v WIRING ES Bekötési teszt SEQ4 XP SEQ4 Y SEQ5 SEQ5 P SEQ5 N SEQ5 V SEQ5 XP SEQ5 Y 6 [4-es szekvencia _/ ] Xp [4-es szekvencia] teljesítmény 5-ös szekvencia [5-ös szekvencia] szivattyú [5-ös szekvencia _.. / ] n [5-ös szekvencia _.. / ] v [5-ös szekvencia _.. / ] Xp [5-ös szekvencia] teljesítmény XP YES YES YES3 Arányossági sáv Xp Igen Kézi nyugtázás Automatikus nyugtázás 3

7 Üzembehelyezés Hozzáférési szintek áttekintése Hogyan lehet beazonosítani a különböző hozzáférési szinteket Felhasználói szint Szerviz szint Jelszó szint Hozzáférés az info oldalakhoz és az alapjelek menüjéhez Nyomja le az OK + ESC-t Hozzáférés az info oldalakhoz És a beállítási menükhöz Nyomja le az OK + ESC-t Hozzáférés minden menühöz Nyomja le az OK + ESC-t enü áttekintése (lásd 8.oldal) enü áttekintése (lásd 0.oldal) Nyomja le az OK-t Üzembehelyezés Válassza a 2-t Nyomja le az OK-t enü áttekintése (lásd 2.oldal) 7

8 Navigálás áttekintése felhasználói szint Info oldalak Alapjel enü Info oldalak aktuális értékeket mutatnak, SE az alapjel beállításához (lásd 8.oldal) 8

9 alapjelek, hibaüzenetek és egyéb felhasználónak fontos adatok (lásd 20.oldal) Üzembehelyezés 9

10 Navigálás áttekintése szerviz szint Info oldalak Az Info oldalak aktuális értékeket mutatnak, Beállítási enük INFO mutat minden bemenetet és kimenetet (lásd 7.oldal) PARA a paraméterek beállításához (lásd 6.oldal) 0

11 alapjelek, hibaüzenetek és egyéb felhasználónak fontos adatok (lásd 20.oldal) Üzembehelyezés SE az alapjelek beállításához (lásd 8.oldal)

12 Navigálás áttekintése jelszó szint Info oldalak Az Info oldalak aktuális értékeket mutatnak, Beállítási enük INFO mutat minden bemenetet és kimenetet (lásd 7.oldal) Üzembehelyezési enük (lásd 6.oldal) PARA a paraméterek beállításához SE az alapjelek beállításához 2

13 alapjelek, hibaüzenetek és egyéb felhasználónak fontos adatok (lásd 20.oldal) Üzembehelyezés PARA a paraméterek beállításához (lásd 6.oldal) SE az alapjelek beállításához (lásd 8.oldal) APPL ID az alkalmazás kiválasztásához CONF a konfiguráció (beállítás) elvégzéséhez ES a bemenetek ellenőrzésére és a kimenetek kipróbálására 3

14 Bekapcsolás Hogyan lehet belépni a jelszóval védett szintre 2 Hogyan lehet kiválasztani egy előre programozott alkalmazást (APPL ID) Nyomja le az OK + ESC-t Info oldal a jelszó szinten Nyomja le az OK-t Nyomja le az OK-t Beállítási menük Nyomja le az OK-t Nyomja le az OK-t A rendszer leállítása Nyomja le az OK-t Üzembehelyezési enük Válassza ki APPL ID-t Alkalmazás enü Nyomja le az OK-t 4

15 3 Hogyan lehet elindítani egy előre programozott alkalmazást Alkalmazás száma Nyomja le az OK-t, válassza ki a számot, nyomja le az OK-t Figyelmeztető oldal Nyomja le az OK-t Paraméter enü (a paraméterek beállítása, lásd 6.oldal) Üzembehelyezés Nyomja le az ESC-t Indítsa el a rendszert Nyomja le az OK-t Üzembehelyezési enü Nyomja le az ESC-t Info oldal 5

16 4 Hogyan lehet elvégezni a beállításokat Hogyan lehet megadni paramétereket (PARA), alapjeleket (SE), alkalmazásokat (APPL ID) Hogyan lehet megváltoztatni egy standard alkalmazást (CONF) Hogyan lehet tesztelni a bemeneteket és kimeneteket (ES) enük a COIS-ban Paraméter enü: Válassza ki a PARA-t Nyomja le az OK-t Alapjel enü: Válassza a SE-t (lásd 8.oldal).a paraméterek beállításához Nyomja le az OK-t Válasszon ki egy bemenetet vagy egy funkciót Alkalmazás enü: Válassza az APPL ID-t (lásd 4.oldal) az alapjelek beállításához Nyomja le az OK-t Állítsa be a fűtési alapjelet Konfigurációs enü: Válassza a CONF-t egy alkalmazás kiválasztásához Nyomja le az OK-t Válasszon ki egy számot Bekötési teszt enü: Válassza a ES-t egy alkalmazás megadásához vagy változtatásához Válasszon ki egy bemenetet vagy egy funkciót Nyomja le az OK-t 6 a bemenetek és kimenetek teszeléséhezt Válasszon ki egy bemenetet vagy egy funkciót

17 5 Hogyan lehet leellenőrizni a bemeneteket és kimeneteket (INFO) (csak jelszó vagy szerviz szinten) Ez a menü lehetővé teszi a rendszer minden bemeneti és kimeneti értékének leellenőrzését. Info oldal Nyomja le az OK-t Válassza az INFO-t Nyomja le az ESC-t INFO enü Üzembehelyezés Nyomja le az OK-t Nyomja le az ESC-t Ellenőrizze le a külső hőmérsékletet 7

18 6 Hogyan lehet alapjeleket beállítani (SE) (minden szinten) Info oldal Nyomja le az OK-t Üzembehelyezési enü Válassza a SE-t Nyomja le az OK-t Nyomja le az ESC-t Alapjel enü Nyomja le az OK-t Nyomja le az ESC-t Alapjelek 8

19 7 Hogyan lehet levédeni a beállításaimat a felhasználói szinten Info oldal a jelszó szinten Nyomja le az OK + ESC-t Válasza a USER-t Átváltás a felhasználói szintre Nyomja le az OK-t Info oldal a felhasználói szinten Üzembehelyezés 9

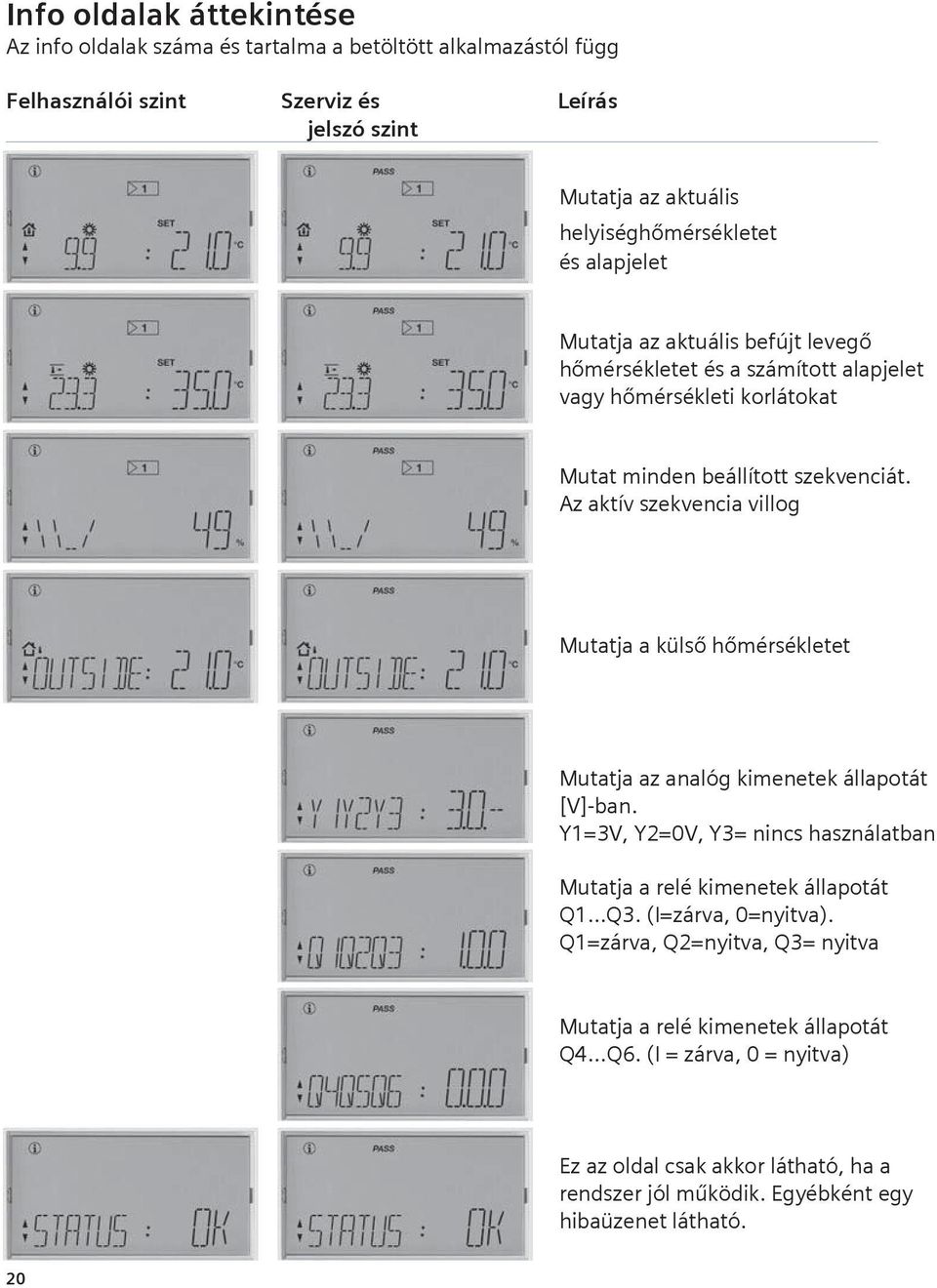

20 Info oldalak áttekintése Az info oldalak száma és tartalma a betöltött alkalmazástól függ Felhasználói szint Szerviz és jelszó szint Leírás utatja az aktuális helyiséghőmérsékletet és alapjelet utatja az aktuális befújt levegő hőmérsékletet és a számított alapjelet vagy hőmérsékleti korlátokat utat minden beállított szekvenciát. Az aktív szekvencia villog utatja a külső hőmérsékletet utatja az analóg kimenetek állapotát [V]-ban. Y=3V, Y2=0V, = nincs használatban utatja a relé kimenetek állapotát Q Q3. (I=zárva, 0=nyitva). Q=zárva, Q2=nyitva, Q3= nyitva utatja a relé kimenetek állapotát Q4 Q6. (I = zárva, 0 = nyitva) Ez az oldal csak akkor látható, ha a rendszer jól működik. Egyébként egy hibaüzenet látható. 20

21 AQ B4 Előre Programozott Alkalmazások Légkezelő alkalmazások Légnyomás és légminőség szabályozás Y2 Y Y6 AQ B4 [ppm] G2 f f2 p B8 R5 N.X5 G f f2 p B7 APPL ID: U06 R5. RLU232 APPL ID: U02 R5.2 AQ B4 Y2 Y Y6 [ppm] Y2 Y Y6 N.Q4 N.Q5 N.Q6 R5 APPL ID: U06 APPL ID: A08 Y2 AQ B4 [ppm] Y Y6 R5 Alkalmazások APPL ID: U08 [ppm] R5 RLU202 APPL ID: U05 2

22 f f f Hőmérséklet szabályozás: Hűtő kalorifer APPL ID: A06 R5 RLU202 7 APPL ID: A05 R5 R5 Y7 R5 N Y APPL ID: A07 7 APPL ID: A07 G f2 f2 G2 R5 Y7 R5 APPL ID: A8 7 APPL ID: A08 G f G2 R5 f2 f2 Y7 N.Q4 N.Q5 N.Q6 7 R5 APPL ID: A23 APPL ID: A03 RLU202 R5 Y7 N.Q4 7 7 N.Q5 N.Q6 APPL ID: A04 APPL ID: A04 R5 22

23 Hőmérséklet szabályozás: Fűtő kalorifer, vizes () R5 R5 RLU202 APPL ID: A03 APPL ID: A0 3 APPL ID: A04 APPL ID: A03 N Y 3 APPL ID: A05 R5 APPL ID: A02 R5 Alkalmazások R5 APPL ID: A03 A04 APPL ID: R5 3 N Y APPL ID: A06 APPL ID: A05 23

24 Hőmérséklet szabályozás: Fűtő kalorifer, vizes (2) N.X5. R5..2 R5.2 RLU232 APPL ID: U0 Hőmérséklet szabályozás: Fűtő kalorifer, elektromos E N.Q4 N.Q5 N.Q6 APPL ID: A0 R5 RLU202 E APPL ID: A02 R5 E N.Q4 N.Q5 N.Q6 APPL ID: A02 R5 E APPL ID: A0 R5 E R5 E R5 RLU202 APPL ID: A0 APPL ID: A02 24

25 Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, vizes () R5 Y5 N Y F6 APPL ID: A09 APPL ID: U0 R5 R5 APPL ID: A0 APPL ID: U3 R5 3 4 R5 APPL ID: A RLU202 APPL ID: U08 Alkalmazások 3 4 R5 APPL ID: A2 APPL ID: U2 APPL ID: A3 25

26 Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, vizes (2) 3 4 APPL ID: A09 R5 RLU232 3 APPL ID: A APPL ID: A0 R5 3 RLU232 4 Y5 N. APPL ID: A R5 N Y 3 APPL ID: A6 3 RLU232 4 Y5 N. APPL ID: A0 R5 3 N Y N Y2 APPL ID: A5 26

27 Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, DX hűtőgép Y7 3 7 N.Q4 N.Q5 N.Q6 APPL ID: A07 R5 N.X5 Y7 7 APPL ID: A3 R5 Y7 3 7 N.Q4 N.Q5 N.Q6 APPL ID: A08 R5 N.X5 Y7 7 APPL ID:A4 R5 RLU APPL ID: A06 R5 N Y Y7 7 APPL ID: A7 Alkalmazások 3 7 R5 Y7 7 N Y RLU202 APPL ID: A07 APPL ID: A8 N D 27

28 R5 Hőmérséklet szabályozás: Fűtő + hűtő kalorifer, elektromos fűtő E APPL ID: A R5 E APPL ID: A2 R5 E Y7 N.Q4 7 N.Q5 N.Q6 APPL ID: A05 R5 E Y7 N.Q4 7 N.Q5 N.Q6 APPL ID: A06 28

29 Hőmérséklet szabályozás: Fűtő + hűtő kalorifer + keverő zsaluk Y2 Y Y6 Y2 Y Y6 3 7 APPL ID: A24 R5 E APPL ID: A29 R5 Y2 Y2 Y Y6 Y Y6 R5 7 APPL ID: A26 R5 E N.Q4 N. Y7 7 N.Q5 N.Q6 APPL ID: A4 Y2 Y Y6 E Y2 Y Y6 APPL ID: A28 R5 Alkalmazások 3 7 APPL ID: A25 R5 Y2 Y Y6 7 APPL ID: A27 R5 29

30 Hőmérséklet szabályozás:fűtő + hűtő kalorifer + hővisszanyerés 0 0 N.X5 RLU232 Y 3 4 N. APPL ID: A06 R5 N.X5 Y RLU232 3 N. APPL ID: A09 0 N.X5 Y RLU232 N Y 3 N APPL ID: A08 6 Y6 RLU232 3 N. APPL ID: A04 R5 N.X5 0 6 Y6 RLU232 Y 3 4 N. APPL ID: A07 R5 N.X5 RLU232 3 N. APPL ID: A05 R5 N.X5 30

31 Hőmérséklet szabályozás: Fűtő kalorifer + keverő zsaluk / hővisszanyerés Y2 Y Y6 R5 N Y 3 APPL ID: A2 Y APPL ID: A5 Y2 Y Y6 0 3 APPL ID: A22 N.X5 Y RLU232 N Y 3 APPL ID: A0 N D2 Y2 Y Y6 Y2 Y Y6 APPL ID: A6 APPL ID: A7 0 N.X5 Y 3 RLU232 N Y 6 Y6 APPL ID: A02 3 APPL ID: A9 N D2 R5 Alkalmazások 6 Y6 R5 R5 Y 3 APPL ID: A4 APPL ID: A20 3

32 R5 R5 Páratartalom szabályozás: Szárítás 2 [%] 8 [g/kg] R5 Y7 R5 APPL ID: U02 7 APPL ID: U05 8 [g/kg] 2 [%] R5 Y7 APPL ID: U03 N.Q4 N.Q5 N.Q6 7 APPL ID: U04 2 [%] 8 [g/kg] RLU202 U02 7 APPL ID: R5 N.Q4 N.Q5 N.Q6 7 Y7 APPL ID: U05 8 [g/kg] 7 R5 RLU202 APPL ID: U03? 2 [%] R5 Y7 7 APPL ID: U04 32

33 Páratart. szab.: Légnedvesítő 2 [%] 2 [%] Y8 APPL ID: U0 [%] R5 Y8 Y7 [%] 8 7 APPL ID: U07 R5 2 [%] 2 [%] Y8 8 APPL ID: U0 [%] R5 Y8 8 7 N.Q4 N.Q5 N.Q6 Y7 APPL ID: U07 [%] R5 2 [%] RLU202 8 [%] APPL ID: U0 2 [%] R5 N.X5 RLU232 N. 7 Y0 APPL ID: A3 2 Alkalmazások N.Q4 N.Q5 Y8 [%] R5 N.X5 Y8 N. N.Q6 APPL ID: U0 RLU232 8 APPL ID: A [%] [%] R5 N. RLU202 APPL ID: U04 RLU232 APPL ID: A5 N.X5 7 Y0 (0...0 V) 33

34 Hőmérséklet és Páratartalom szabályozás: Fűtő + hűtő kalorifer + keverő zsaluk / hővisszanyerés + párásító 5 Y N.X5 RLU232 3 Y8 N. 8 APPL ID: A2 Y2 Y Y6 5 N.X5 RLU232 8 N. APPL ID: A6 6 5 Y6 N.X5 N Y Y8 3 N. 8 N.Q4 APPL ID: A Y6 N.X5 7 N.Q4 N.Q5 Y8 3 N. 8 N.Q6 N Y APPL ID: A0 34

35 p Alkalmazások Ázsiai és Amerikai régiókra Y2 Y6 F p Y B3 F4 G p N.X5 B7 APPL ID: U6 RLU232 APPL ID: A7 N. F p G2 F V Y2 Y6 R5 N.X5 p E2 E G V?p B7 APPL ID: U7 Y B3 N.Q4 APPL ID: A F p G2 p Y2 Y6 F F B8 p G p Y B3 E2 E B7 p G B7 N X APPL ID: U8 2 N.X5 N.Q4 APPL ID: A2 Y2 2 Alkalmazások Y6 Y8 8 Y B3 E2 E N.X5 N.Q4 APPL ID: U9 APPL ID: A3 35

36 Fűtés / Hűtés alkalmazások Hőmérséklet és hőmérséklet különbség szabályozás 4 6 R5 H APPL ID: U08 RLU202 B7 APPL ID: U06 6 R5 APPL ID: U09 RLU202 B7 APPL ID: U07 B6 B7 APPL ID: U4 R5 RLU202 3 APPL ID: U09 B3 B6 3 B3 APPL ID: U5 36

37 R5 R5 Nyomáskülönbség szabályozás, folyadék f f2 G 3?p R5 2?p [bar] N.Q4 p 7 APPL ID: U04 APPL ID: U8 3 p 2 p [bar] f f f2 G f2 G2 APPL ID: U p p [bar] f f2 G f f2 G2 APPL ID: U05 R5 3 p 2 p [bar] Alkalmazások N.Q4 N.Q5 N.Q6 APPL ID: U02 37

38 Speciális alkalmazások DC V DC V G X G D Q Q23 A0 G X G D Q Q33 A0 RLU202 RLU232 G0 N Q2 Q4 N2 Q24 G0 Q2 Q4 Q34 3P Q 2Q BIN. Q2 RLU202 APPL ID: U0 RLU232 APPL ID: U04 Q DC V DC V G X G D Q Q23 A0 G X G D Q Q33 A0 RLU202 RLU232 G0 N Q2 Q4 N2 Q24 G0 Q2 Q4 Q34 2Q VAR. 2Q VAR. RLU202 APPL ID: U RLU232 APPL ID: U05 DC V DC V G X G D Q Q23 G0 N Q2 Q4 N2 Q24 3P A0 Q4 Q53 Q63 G X G Q Q23 Q33 G0 Q4 Q24 Q34 Q2 Q42 Q44 Q54 Q64 A0 3Q LIN. APPL ID: U0 APPL ID: U08 DC V DC V G X G D Q Q23 A0 G X G Q Q23 Q33 Q4 Q53 Q63 G0 Q4 Q24 Q34 Q44 Q54 Q64 Q2 Q42 A0 G0 N Q2 Q4 N2 Q24 2Q VAR. 4Q LIN. APPL ID: U APPL ID: U09 DC V G X G D Q Q33 A0 RLU232 G0 Q2 Q4 Q34 2Q LIN. RLU232 APPL ID: U03 38

39 DC V Q Q2 Q Q Q3 Q2 Q Q Q2 Q Q4 Q Q3 Q2 Q A0 DC V G X G Q Q23 Q33 Q4 Q53 Q63 A0 G X G Q Q23 Q33 Q4 Q53 Q63 A0 G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 5Q LIN. 5Q VAR. APPL ID: U0 APPL ID: U4 DC V DC V G X G Q Q23 Q33 Q4 Q53 Q63 A0 G X G Q Q23 Q33 Q4 Q53 Q63 A0 G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 6Q LIN. 6Q VAR. APPL ID: U APPL ID: U5 DC V DC V G X G Q Q23 Q33 Q4 Q53 Q63 G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 A0 G X G Q Q23 Q33 Q4 Q53 Q63 G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 A0 3Q BIN. Q Q Q2 DC V G X G Q Q3 3Q VAR. Q Q2 APPL ID: U2 APPL ID: U6 A0 DC V G X G Q Q23 Q33 Q4 Q53 Q63 Q Q23 Q33 Q4 Q53 Q63 G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 Alkalmazások G0 Q2 Q4 Q24 Q34 Q42 Q44 Q54 Q64 4Q BIN. 4Q VAR. APPL ID: U3 APPL ID: U7 39

40 Konfigurációs diagramok RLU202 A csak A Alapalkalmazásokban U csak U Alapalkalmazásokban ype A ype U X X2 X3 X4 ype A LABEL LABEL LABEL LABEL D A CAS LI SEQ2 Y SEQ2 P SEQLI CLOOP SEQ Y SEQ P SEQ4 Y SEQ4 P y p y p y p y p CAS/CON SEQ5 Y SEQ5 P DVAL Q AIN U DIFF SHIF LI SEQLI SEQ2 Y SEQ2 P CLOOP SEQ Y SEQ P SEQ4 Y SEQ4 P y p y p y p y p SEQ5 Y SEQ5 P DVAL Q ODE OPODE AL O FF Q CH OVER FROS p p2 p p2 PUP PUP 2 2 PUP PUP 2 Q Q2 Q Q y y2 SEP V y y2 3 POIN Stufenschalter LIN Stufenschalter BIN S E P S E P 2 OPEN 3 P CLOSE Q Q Q Q2 30B03 de Q Q Q Q2 40

41 A csak A Alapalkalmazásokban U csak U Alapalkalmazásokban ype A ype U X LABEL SIGNAL Y X2 LABEL SIGNAL Y X3 LABEL SIGNAL Y X4 LABEL SIGNAL Y Y Y Y Y SEQLI CAS/CON CAS CLOOP LI AIN DIFF SHIF LI SEQLI CLOOP ODE FROS A y y y y U y y y y y y2 AO y y2 AO 2 y y2 HREC 2 Cooler... Y Y Y Stufenschalter LIN Stufenschalter BIN Y Y Y Y2 Beállítás OPODE CH OVER SEQ2 Y SEQ Y SEQ4 Y SEQ5 Y SEQ2 Y SEQ Y SEQ4 Y D SEQ5 Y ECH ECH 2 A AO AO 2 HREC 0B03 de 4

42 A csak A Alapalkalmazásokban U csak U Alapalkalmazásokban ype A ype U X LABEL SIGNAL Y X2 LABEL SIGNAL Y X3 LABEL SIGNAL Y X4 LABEL SIGNAL Y 2 ype A Y Y Y Y A CAS LI SEQ2 Y SEQ2 P D SEQLI CAS/CON CLOOP SEQ Y SEQ P SEQ4 Y SEQ4 P y p y p y p y p SEQ5 Y SEQ5 P DVAL Q AIN U DIFF SHIF LI SEQLI SEQ2 Y SEQ2 P CLOOP SEQ Y SEQ P SEQ4 Y SEQ4 P y p y p y p y p SEQ5 Y SEQ5 P DVAL Q AIN DIFF SHIF LI SEQLI CLOOP 2 2 SEQ Y SEQ P y p SEQ4 Y SEQ4 P y p ODE OPODE AL O FF Q CH OVER FROS p p2 PUP p p2 PUP 2 y y2 y y2 AO AO 2 y y2 HREC ECH ECH 2 A 2 2 PUP PUP 2 Q Q2 AO AO 2 HREC Cooler Q Q Y Y... Y y y2 y y2 SEP V 3 POIN S E P S E P 2 AO 3 P OPEN CLOSE Q Q Y Q Q2 Y Y Q Q 30B03 de Y Y2 Q Q2 42

43 RLU232 A csak A Alapalkalmazásokban U csak U Alapalkalmazásokban ype A ype U X X2 X3 X4 X5 LABEL LABEL LABEL LABEL LABEL 2 yp yp Y Y Y Y Y A CAS LI SEQLI CAS/CON CLOOP y p y p y p y p Q U SHIF LI SEQLI CLOOP y p y p y p y p Q SHIF LI SEQLI CLOOP 2 2 y p y p ODE Q FROS p p2 PUP p p2 PUP 2 y y2 AO y y2 AO 2 y y2 AO 3 y y2 HREC Cooler... Q Q Y Y Y Y y y2 y y2 y y2 SEP V SEP LIN SEP BIN Q Q Y Q Q Y Q Q Y Y Y Y Q Q Y Y2 Q Q3 Beállítás SIGNAL Y SIGNAL Y SIGNAL Y SIGNAL Y SIGNAL Y AIN DIFF ECH S E P PUP PUP 2 A0 S E P 2 A0 2 A0 3 HREC AO S E P S E P 2 A0 S E P S E P 2 SEQ2 Y SEQ2 P SEQ Y SEQ P SEQ4 Y SEQ4 P SEQ5 Y SEQ5 P DVAL AIN SEQ Y SEQ P SEQ4 Y SEQ4 P DIFF SEQ2 Y SEQ2 P A0 SEQ Y SEQ P SEQ4 Y SEQ4 P SEQ5 Y SEQ5 P DV AL AL OFF CH OVER ECH 2 A D D2 30B05 de 43

44 A csak A Alapalkalmazásokban U csak U Alapalkalmazásokban ype A ype U 2 X LABEL SIGNAL Y SIGNAL Y SIGNAL Y X2 X3 X4 LABEL LABEL LABEL SIGNAL Y X5 LABEL SIGNAL Y Y Y Y Y Y D D2 A SEQLI CAS/CON CAS CLOOP LI SEQ2 Y SEQ2 P SEQ Y SEQ P y p y p y p y p SEQ4 Y SEQ4 P SEQ5 Y SEQ5 P DV AL Q AIN U DIFF SHIF LI SEQLI SEQ2 Y SEQ2 P CLOOP SEQ Y SEQ P SEQ4 Y SEQ4 P SEQ5 Y SEQ5 P DV AL SHIF LI SEQLI CLOOP 2 2 y p y p y p y p Q y p y p AIN DIFF SEQ Y SEQ P SEQ4 Y SEQ4 P ODE AL OFF Q CH OVER FROS p p2 p p2 p p2 y y2 y y2 y y2 y y2 PUP PUP 2 PUP 3 AO AO 2 AO 3 HREC ECH ECH 2 A PUP PUP 2 PUP 3 A0 A0 2 A0 3 HREC Cooler... Q Q Q Y Y Y Y y y2 y y2 y y2 y y2 SEP V SEP V2 SEP LIN SEP S E P S E P 2 AO S E P S E P 2 S E P 3 S E P 4 S E P 5 S E P 6 AO S E P S E P 2 S E P 3 S E P 4 S E P 5 S E P 6 AO S E P S E P 2 BIN S E P 3 S E P 4 AO Q Q Y Q Q Q Q Q Q Y Q Q Q Q Q Q Y Q Q Q Q Y 30B07 de Y Y Y Q Q Q Q Q Q Y Y2 Q Q2 Q3 Q4 Q5 Q6 44
