Vákuumtechnológia, kriogenikus és szupravezető kitekintéssel. Cseh Gábor ELTE
|
|
- Norbert Pásztor
- 8 évvel ezelőtt
- Látták:
Átírás
1 Vákuumtechnológia, kriogenikus és szupravezető kitekintéssel Cseh Gábor ELTE
2 Tartalom Bevezető a vákuumtechnológiába Definíciók, hol és mire használjuk? Mérési módszerek Vákuumelőállítási módszerek Kriogenika Technológiai bevezető (szuperfolyékony He előállítás) Rövid ismertető a szupravezetésről Rövid ismertető az LHC balesetről
3 Mi a vákuum? Horror vacui Arisztotelész i.e. 4. század. Ideális esetben olyan térfogatelem, melyben nem található anyag. Valójában olyan térfogatelem, melyben a nyomás, valamint a tartalmazott anyag mennyisége jóval kisebb az őt körülvevő környezeténél. Vákuum minősége mennyire közelíti az ideális vákuumot. Mértékegysége: torr (=Hgmm) v. mbar (=0,75 Hgmm)

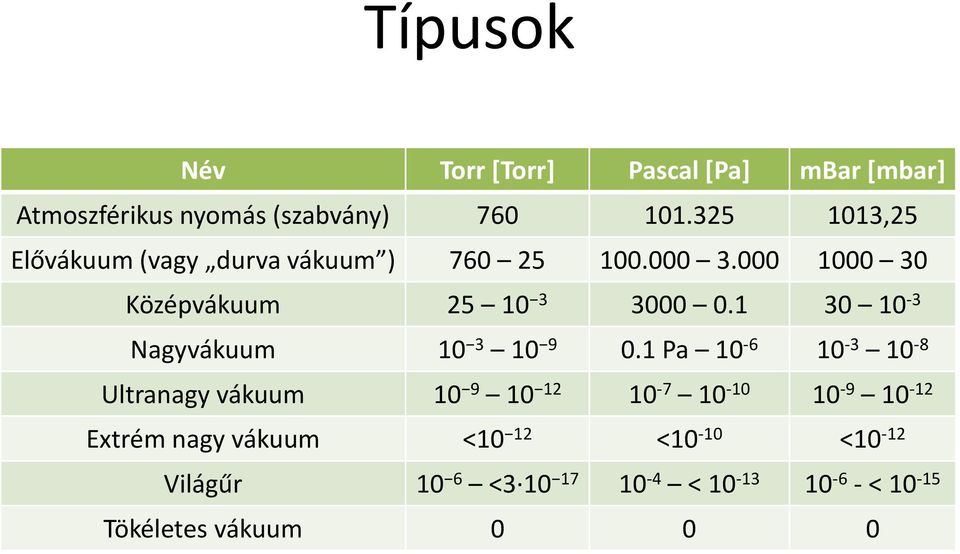

4 Típusok Név Torr [Torr] Pascal [Pa] mbar [mbar] Atmoszférikus nyomás (szabvány) ,25 Elővákuum (vagy durva vákuum ) Középvákuum Nagyvákuum Pa Ultranagy vákuum Extrém nagy vákuum <10 12 <10-10 <10-12 Világűr 10 6 < < < Tökéletes vákuum 0 0 0
5 Áttekintő ábra

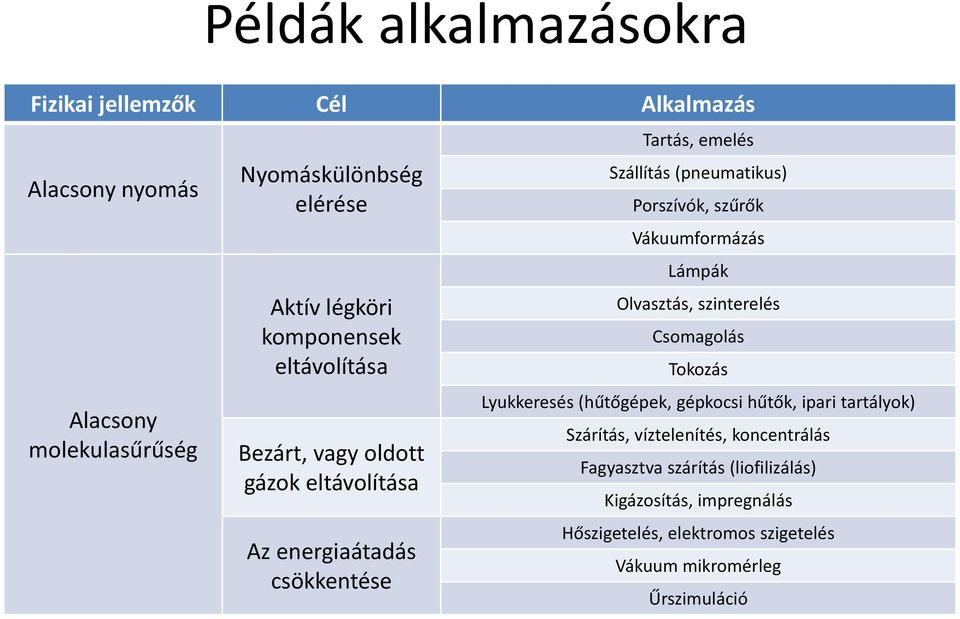

6 Példák alkalmazásokra Fizikai jellemzők Cél Alkalmazás Alacsony nyomás Alacsony molekulasűrűség Nyomáskülönbség elérése Aktív légköri komponensek eltávolítása Bezárt, vagy oldott gázok eltávolítása Az energiaátadás csökkentése Tartás, emelés Szállítás (pneumatikus) Porszívók, szűrők Vákuumformázás Lámpák Olvasztás, szinterelés Csomagolás Tokozás Lyukkeresés (hűtőgépek, gépkocsi hűtők, ipari tartályok) Szárítás, víztelenítés, koncentrálás Fagyasztva szárítás (liofilizálás) Kigázosítás, impregnálás Hőszigetelés, elektromos szigetelés Vákuum mikromérleg Űrszimuláció
7 Példák alkalmazásokra Fizikai jellemzők Cél Alkalmazás Elektroncsövek, katódsugár csövek Fotocellák, fénysokszorozók, röntgencsövek Nagy közepes szabad úthossz Hosszú monoréteg- idő Ütközések elkerülése Tiszta felületek Gyorsítók, tárológyűrűk Tömegspektrométerek, izotópszeparátorok Elektronmikroszkópok Elektronsugaras hegesztés, fűtés Bevonatkészítés (párologtatás, porlasztás) Molekuláris desztilláció Felületek tanulmányozása Vékonyrétegek előállítása, vizsgálata Űrkutatási anyagok vizsgálata Félvezető eszközök készítése

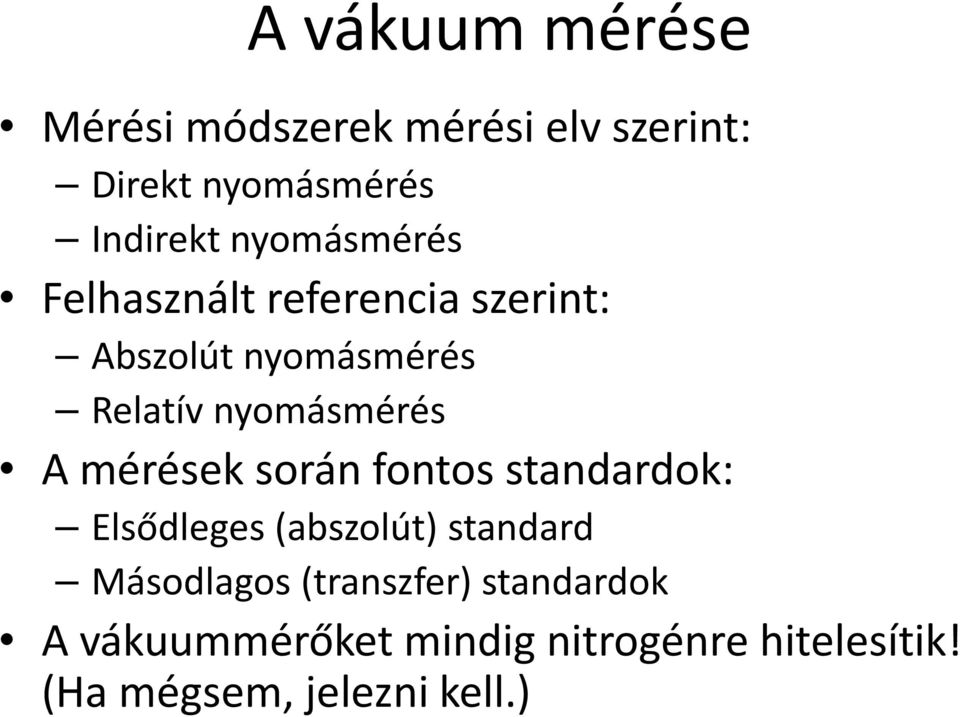

8 A vákuum mérése Mérési módszerek mérési elv szerint: Direkt nyomásmérés Indirekt nyomásmérés Felhasznált referencia szerint: Abszolút nyomásmérés Relatív nyomásmérés A mérések során fontos standardok: Elsődleges (abszolút) standard Másodlagos (transzfer) standardok A vákuummérőket mindig nitrogénre hitelesítik! (Ha mégsem, jelezni kell.)

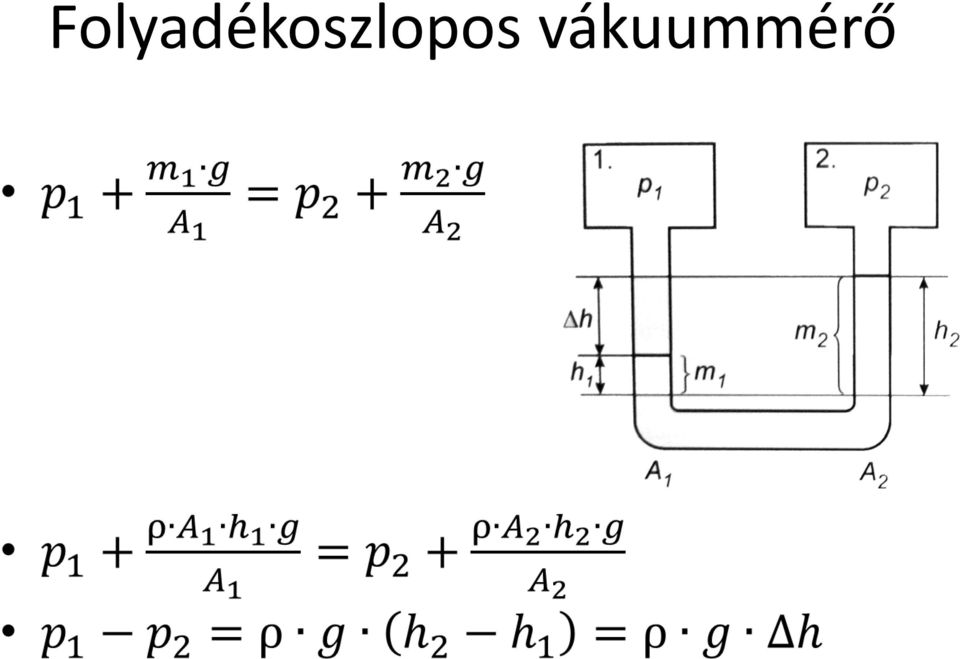

9 Folyadékoszlopos vákuummérő
10 Membrános vákuummérő

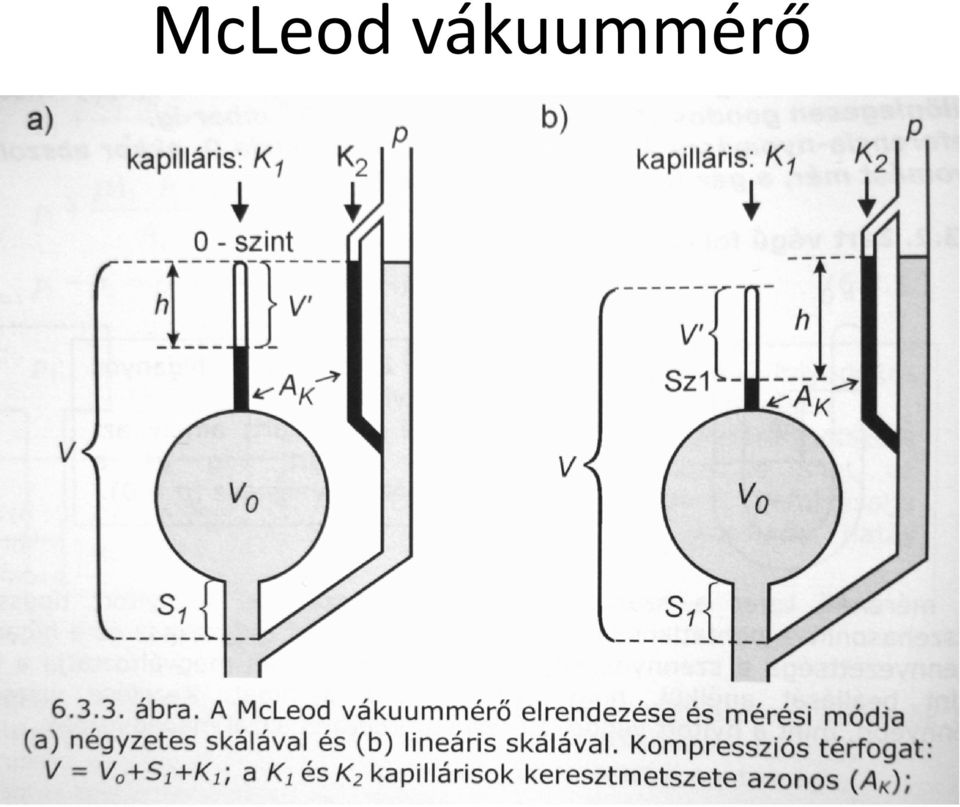

11 McLeod vákuummérő

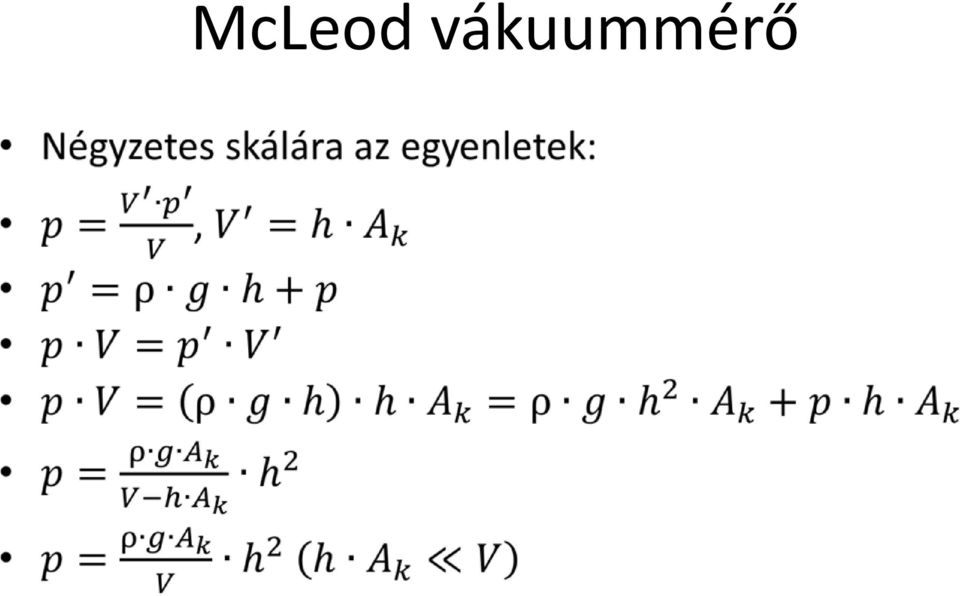

12 McLeod vákuummérő
13 Forgógolyós vákuummérő
14 Pirani vákuummérő
15 Pirani vákuummérő

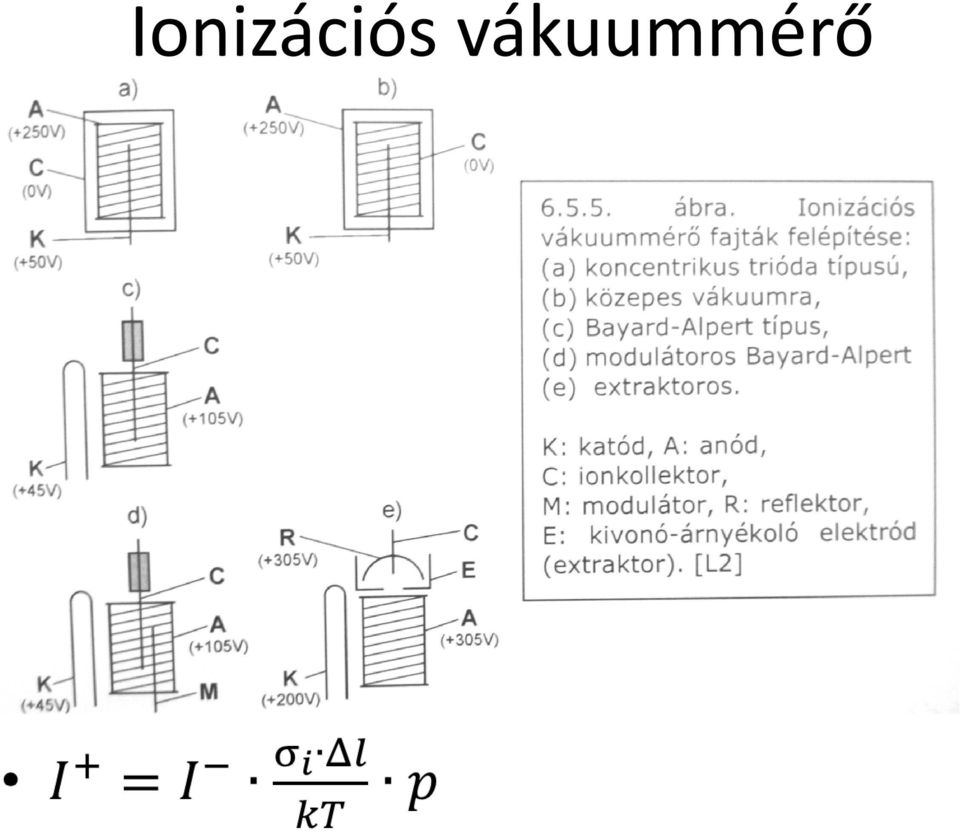

16 Ionizációs vákuummérő
17 Vákuumszivattyúk Típusai: Gázeltávolításos (ürítéses) Folyamatos térfogatváltozásos Alternáló Forgó Kinetikus (irányított impulzusátadásos) Hajtóközeges Molekuláris Gázmegkötéses Szorpciós Krioszivattyú

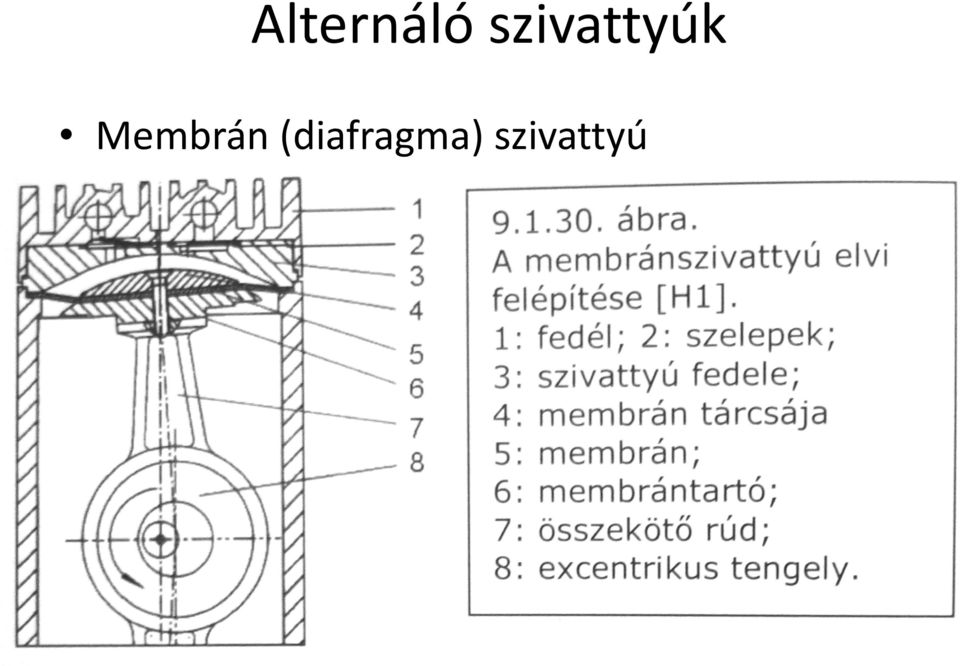

18 Alternáló szivattyúk Membrán (diafragma) szivattyú

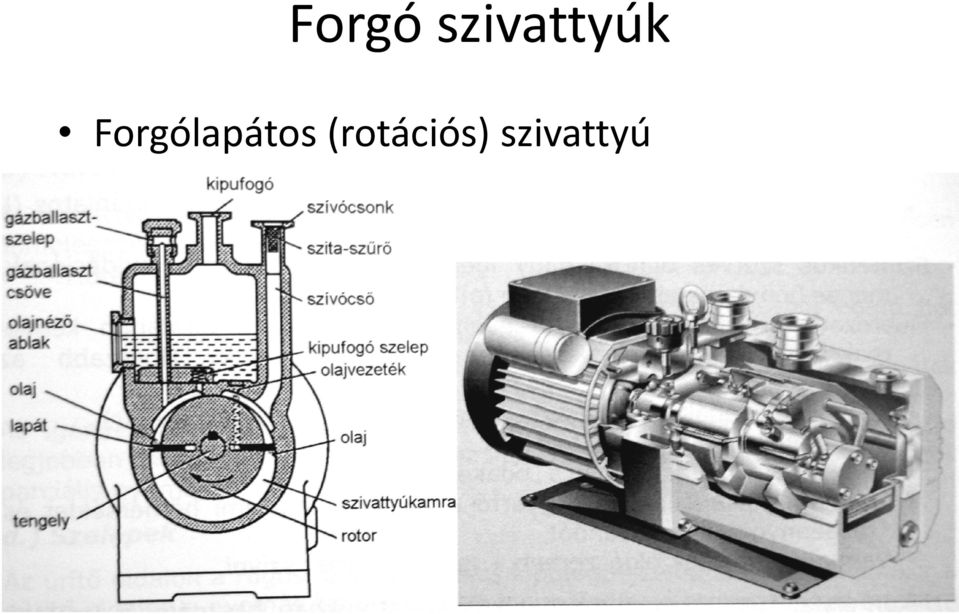

19 Forgó szivattyúk Forgólapátos (rotációs) szivattyú
20 Hajtóközeges szivattyúk Diffúziós szivattyú
21 Hajtóközeges szivattyúk Diffúziós szivattyú
22 Molekuláris szivattyúk
23 Turbomolekuláris szivattyúk
24 Szorpciós szivattyúk Fajtái: Adszorpciós szivattyúk Getterszivattyúk Ionizáció nélkül Szublimációs szivattyúk Nem párolgó vagy térfogati getterek (NEG) Ionizációs (getter-ion) szivattyúk Szublimációs getter-ion szivattyúk Porlasztásos getter-ion szivattyúk
25 Szublimációs szivattyúk
26 Krioszivattyúk
27 Krioszivattyúk
28 Egy kis kriogenika Folyékony hélium előállítása: Expanziós géppel vagy Joule-Thomson/Gifford- McHamon szeleppel
29 Szuperfolyékony hélium
30 Egy kis szupravezetés Szupravezetés: a fémek nem nulla hőmér-sékleten elvesztik ellenállásukat, kizárják magukból a mágneses mezőt fázis-átalakulás. Alacsony hőmérsékleten Két fő elmélet: BCS (Cooper-párok) Ginzburg-Landau (statisztikusabb leírás)
31 Egy kis másodfajú szupravezetés A mágneses tér egy Hc1 kritikus érték fölött elkezd behatolni az anyagba, vortexek formájában (szupravezető vs. normál fázis):
32 2008. szeptember 19. Az LHC baleset
33 Felhasznált irodalom Bohátka Sándor: Vákuumfizika és technika Guglielmo Ventura & Lara Risegari: The Art of Cryogenics Wikipédia Zsigmond Anna: Szupravezetés (szemináriumi előadás) Sulinet.hu LHC design report Vol. 1. Chapter LHC Press
34 Köszönöm a figyelmet!
