1 HASZNÁLATI ÚTMUTATÓ DCP-J515W DCP-J715W 0 verzió HUN

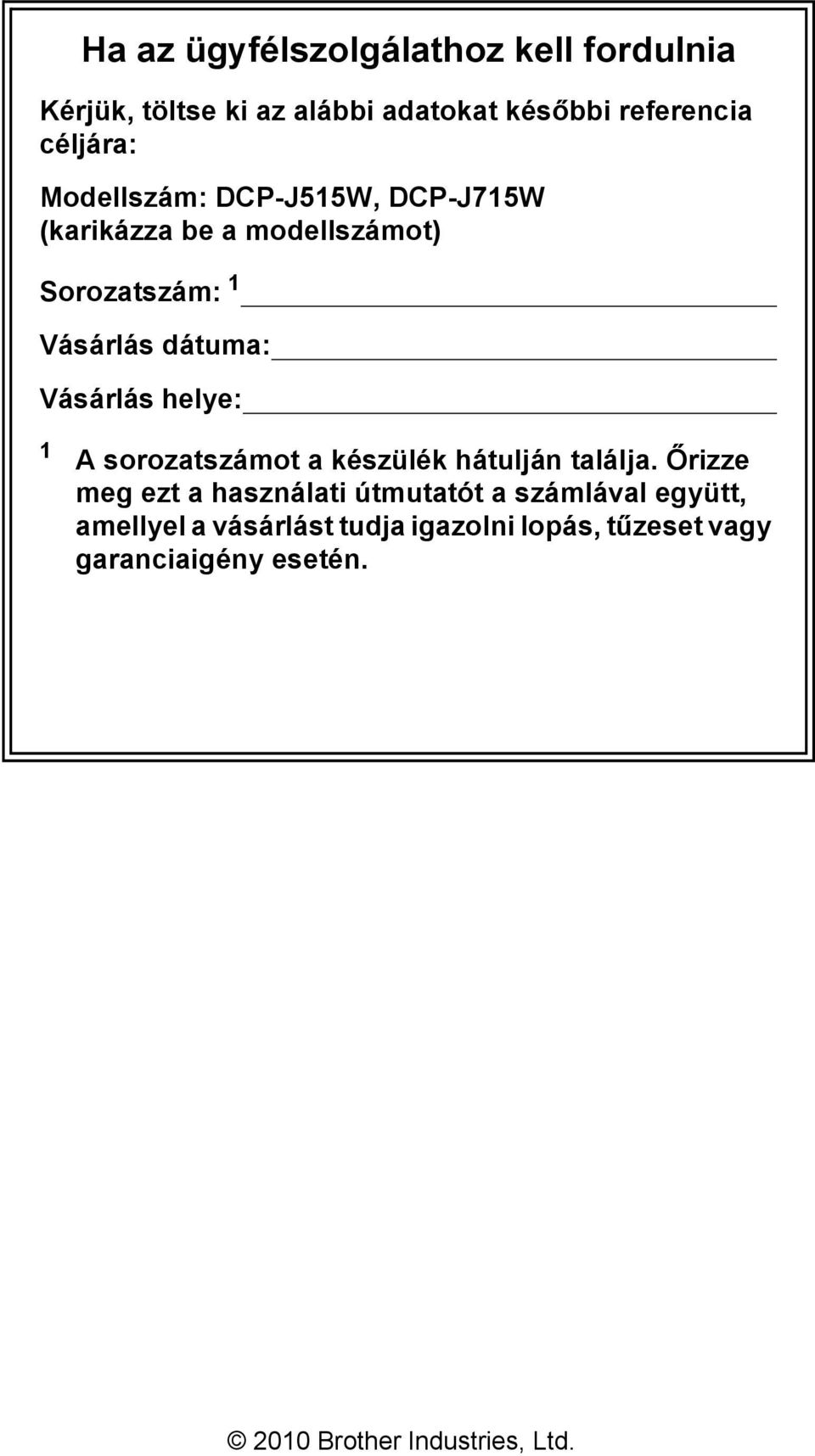

2 Ha az ügyfélszolgálathoz kell fordulnia Kérjük, töltse ki az alábbi adatokat későbbi referencia céljára: Modellszám: DCP-J515W, DCP-J715W (karikázza be a modellszámot) Sorozatszám: 1 Vásárlás dátuma: Vásárlás helye: 1 A sorozatszámot a készülék hátulján találja. Őrizze meg ezt a használati útmutatót a számlával együtt, amellyel a vásárlást tudja igazolni lopás, tűzeset vagy garanciaigény esetén Brother Industries, Ltd.

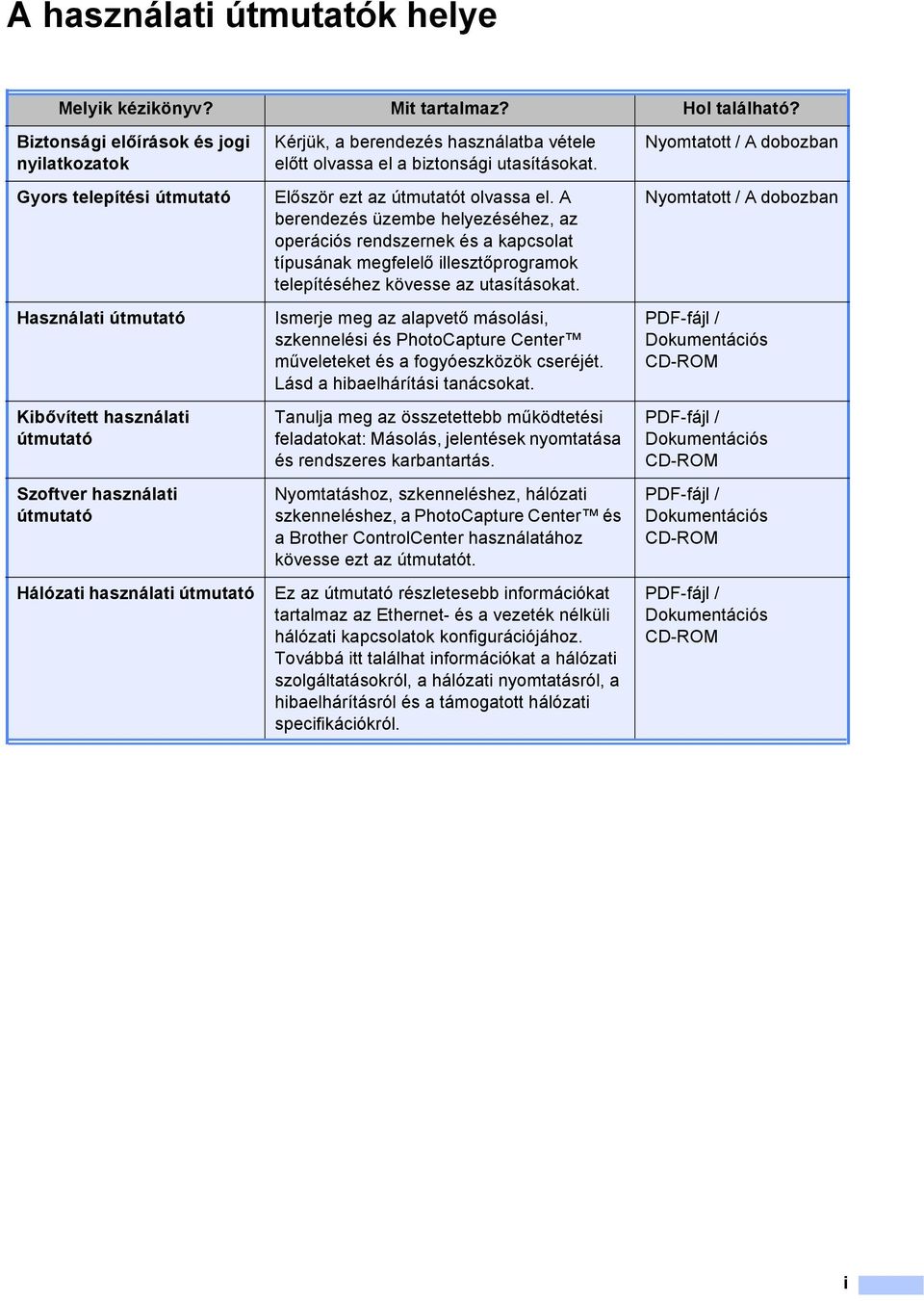

3 A használati útmutatók helye Melyik kézikönyv? Mit tartalmaz? Hol található? Biztonsági előírások és jogi nyilatkozatok Gyors telepítési útmutató Használati útmutató Kibővített használati útmutató Szoftver használati útmutató Hálózati használati útmutató Kérjük, a berendezés használatba vétele előtt olvassa el a biztonsági utasításokat. Először ezt az útmutatót olvassa el. A berendezés üzembe helyezéséhez, az operációs rendszernek és a kapcsolat típusának megfelelő illesztőprogramok telepítéséhez kövesse az utasításokat. Ismerje meg az alapvető másolási, szkennelési és PhotoCapture Center műveleteket és a fogyóeszközök cseréjét. Lásd a hibaelhárítási tanácsokat. Tanulja meg az összetettebb működtetési feladatokat: Másolás, jelentések nyomtatása és rendszeres karbantartás. Nyomtatáshoz, szkenneléshez, hálózati szkenneléshez, a PhotoCapture Center és a Brother ControlCenter használatához kövesse ezt az útmutatót. Ez az útmutató részletesebb információkat tartalmaz az Ethernet- és a vezeték nélküli hálózati kapcsolatok konfigurációjához. Továbbá itt találhat információkat a hálózati szolgáltatásokról, a hálózati nyomtatásról, a hibaelhárításról és a támogatott hálózati specifikációkról. Nyomtatott / A dobozban Nyomtatott / A dobozban PDF-fájl / Dokumentációs CD-ROM PDF-fájl / Dokumentációs CD-ROM PDF-fájl / Dokumentációs CD-ROM PDF-fájl / Dokumentációs CD-ROM i

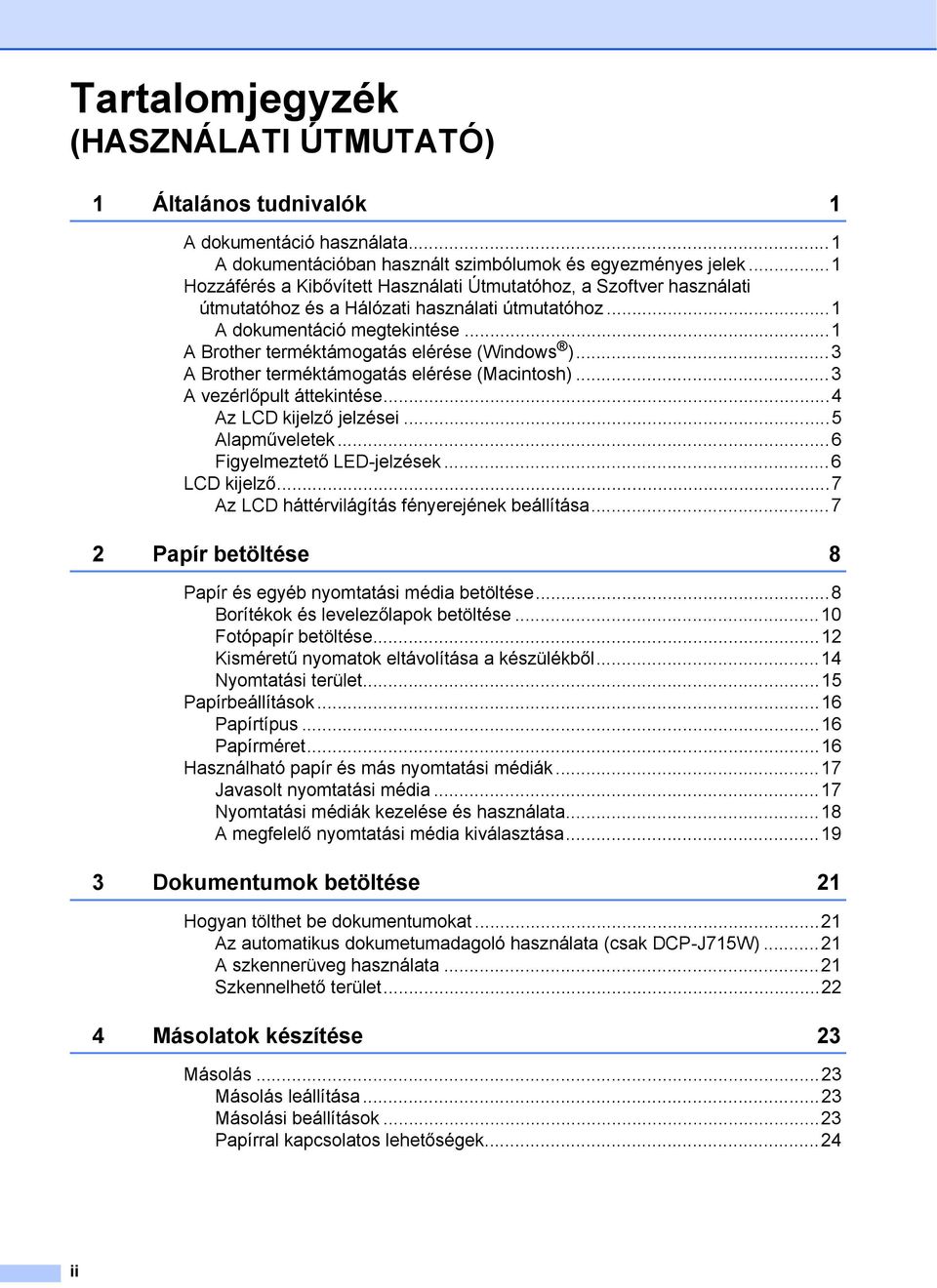

4 Tartalomjegyzék (HASZNÁLATI ÚTMUTATÓ) 1 Általános tudnivalók 1 A dokumentáció használata...1 A dokumentációban használt szimbólumok és egyezményes jelek...1 Hozzáférés a Kibővített Használati Útmutatóhoz, a Szoftver használati útmutatóhoz és a Hálózati használati útmutatóhoz...1 A dokumentáció megtekintése...1 A Brother terméktámogatás elérése (Windows )...3 A Brother terméktámogatás elérése (Macintosh)...3 A vezérlőpult áttekintése...4 Az LCD kijelző jelzései...5 Alapműveletek...6 Figyelmeztető LED-jelzések...6 LCD kijelző...7 Az LCD háttérvilágítás fényerejének beállítása Papír betöltése 8 Papír és egyéb nyomtatási média betöltése...8 Borítékok és levelezőlapok betöltése...10 Fotópapír betöltése...12 Kisméretű nyomatok eltávolítása a készülékből...14 Nyomtatási terület...15 Papírbeállítások...16 Papírtípus...16 Papírméret...16 Használható papír és más nyomtatási médiák...17 Javasolt nyomtatási média...17 Nyomtatási médiák kezelése és használata...18 A megfelelő nyomtatási média kiválasztása Dokumentumok betöltése 21 Hogyan tölthet be dokumentumokat...21 Az automatikus dokumetumadagoló használata (csak DCP-J715W)...21 A szkennerüveg használata...21 Szkennelhető terület Másolatok készítése 23 Másolás...23 Másolás leállítása...23 Másolási beállítások...23 Papírral kapcsolatos lehetőségek...24 ii

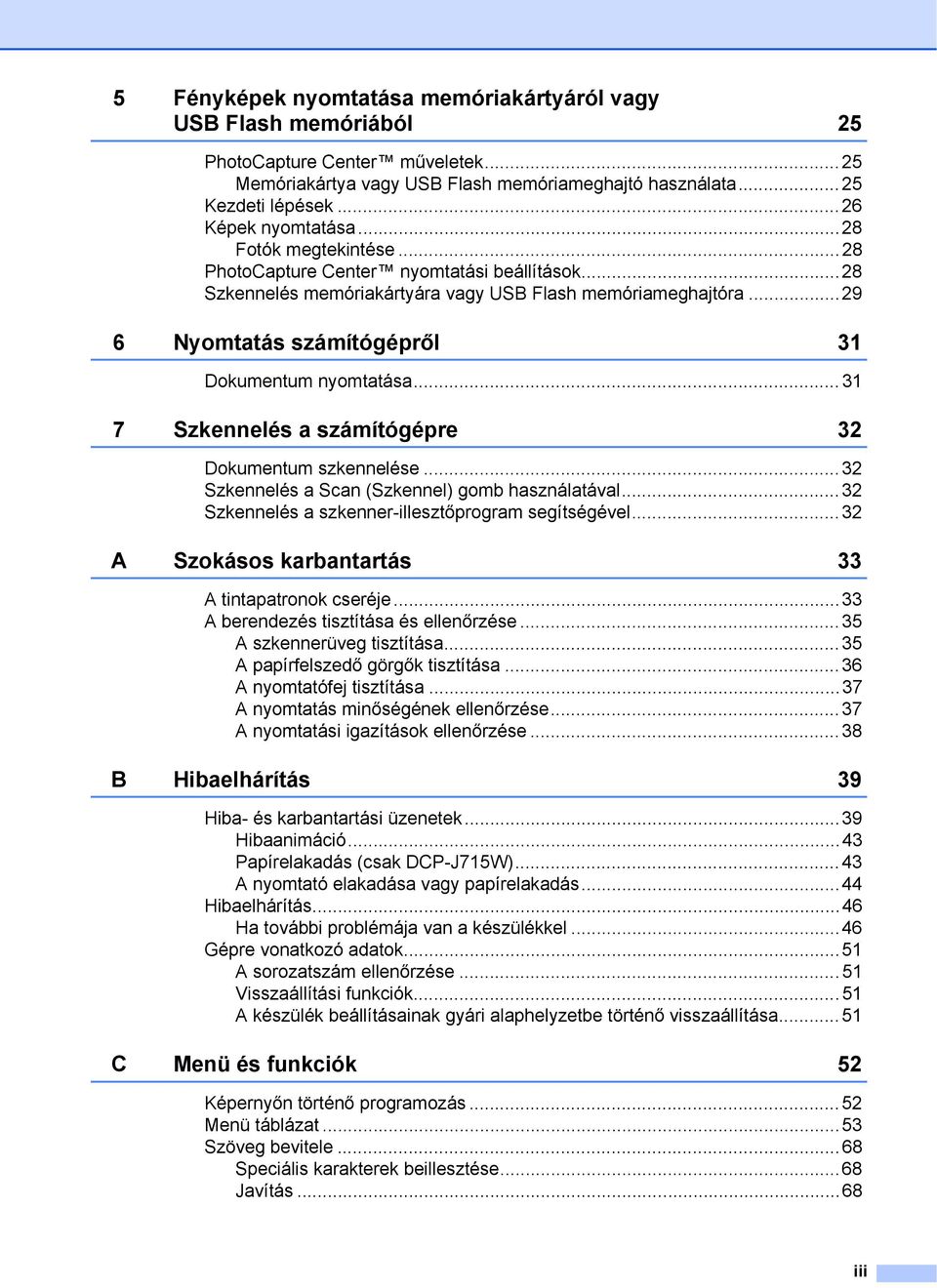

5 5 Fényképek nyomtatása memóriakártyáról vagy USB Flash memóriából 25 PhotoCapture Center műveletek...25 Memóriakártya vagy USB Flash memóriameghajtó használata...25 Kezdeti lépések...26 Képek nyomtatása...28 Fotók megtekintése...28 PhotoCapture Center nyomtatási beállítások...28 Szkennelés memóriakártyára vagy USB Flash memóriameghajtóra Nyomtatás számítógépről 31 Dokumentum nyomtatása Szkennelés a számítógépre 32 Dokumentum szkennelése...32 Szkennelés a Scan (Szkennel) gomb használatával...32 Szkennelés a szkenner-illesztőprogram segítségével...32 A Szokásos karbantartás 33 A tintapatronok cseréje...33 A berendezés tisztítása és ellenőrzése...35 A szkennerüveg tisztítása...35 A papírfelszedő görgők tisztítása...36 A nyomtatófej tisztítása...37 A nyomtatás minőségének ellenőrzése...37 A nyomtatási igazítások ellenőrzése...38 B Hibaelhárítás 39 Hiba- és karbantartási üzenetek...39 Hibaanimáció...43 Papírelakadás (csak DCP-J715W)...43 A nyomtató elakadása vagy papírelakadás...44 Hibaelhárítás...46 Ha további problémája van a készülékkel...46 Gépre vonatkozó adatok...51 A sorozatszám ellenőrzése...51 Visszaállítási funkciók...51 A készülék beállításainak gyári alaphelyzetbe történő visszaállítása...51 C Menü és funkciók 52 Képernyőn történő programozás...52 Menü táblázat...53 Szöveg bevitele...68 Speciális karakterek beillesztése...68 Javítás...68 iii

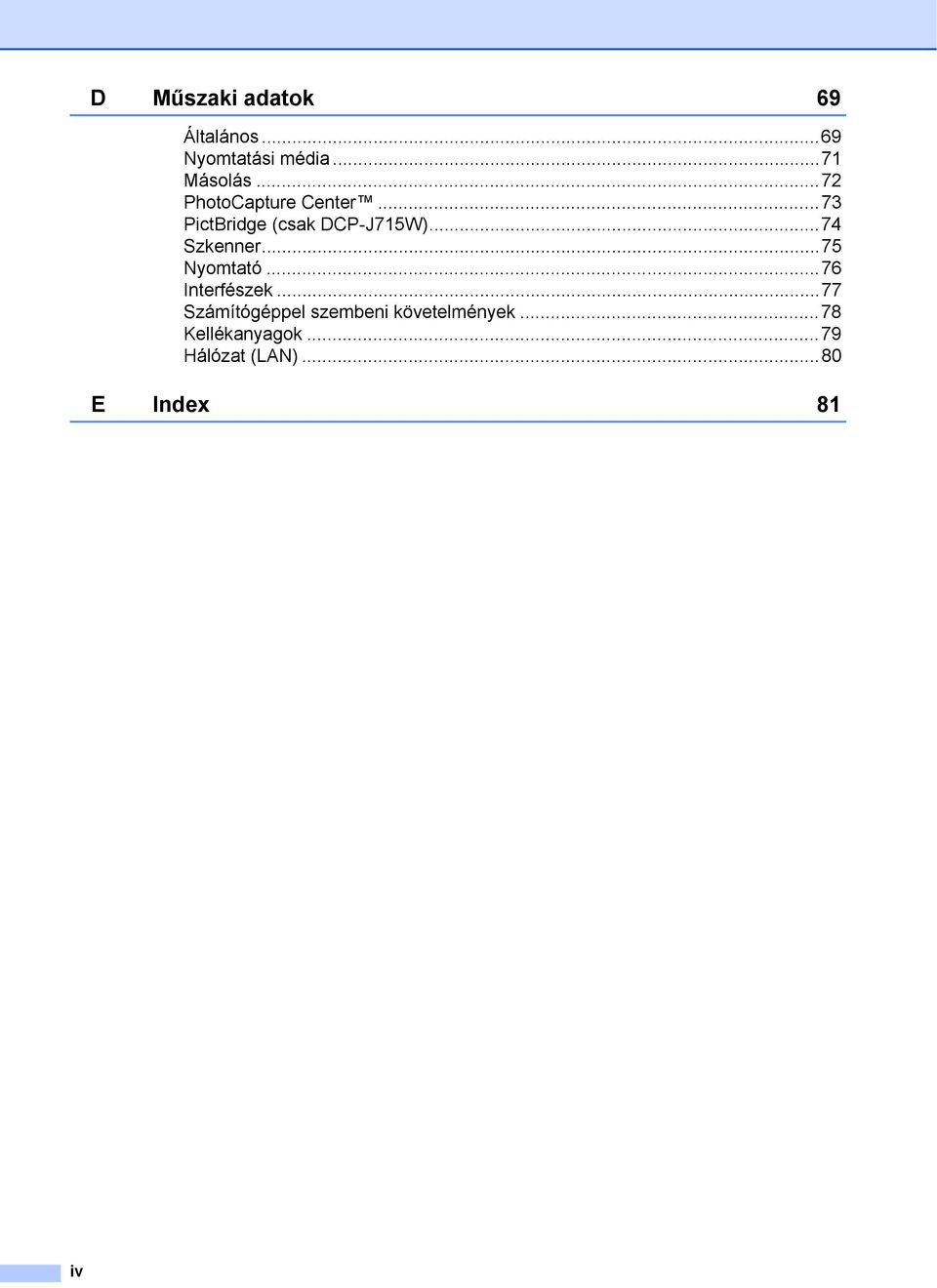

6 D Műszaki adatok 69 Általános...69 Nyomtatási média...71 Másolás...72 PhotoCapture Center...73 PictBridge (csak DCP-J715W)...74 Szkenner...75 Nyomtató...76 Interfészek...77 Számítógéppel szembeni követelmények...78 Kellékanyagok...79 Hálózat (LAN)...80 E Index 81 iv

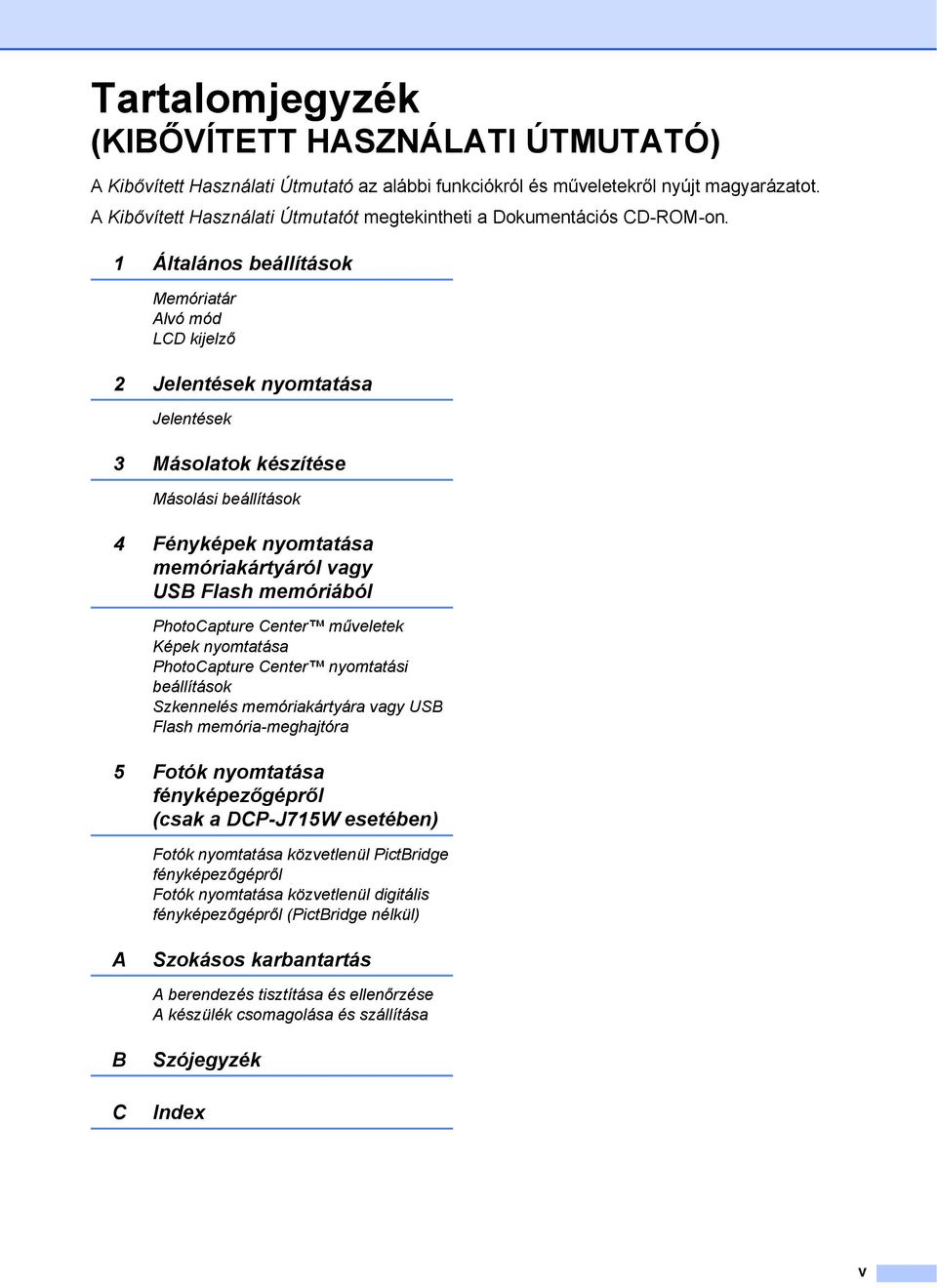

7 Tartalomjegyzék (KIBŐVÍTETT HASZNÁLATI ÚTMUTATÓ) A Kibővített Használati Útmutató az alábbi funkciókról és műveletekről nyújt magyarázatot. A Kibővített Használati Útmutatót megtekintheti a Dokumentációs CD-ROM-on. 1 Általános beállítások Memóriatár Alvó mód LCD kijelző 2 Jelentések nyomtatása Jelentések 3 Másolatok készítése Másolási beállítások 4 Fényképek nyomtatása memóriakártyáról vagy USB Flash memóriából PhotoCapture Center műveletek Képek nyomtatása PhotoCapture Center nyomtatási beállítások Szkennelés memóriakártyára vagy USB Flash memória-meghajtóra 5 Fotók nyomtatása fényképezőgépről (csak a DCP-J715W esetében) Fotók nyomtatása közvetlenül PictBridge fényképezőgépről Fotók nyomtatása közvetlenül digitális fényképezőgépről (PictBridge nélkül) A Szokásos karbantartás A berendezés tisztítása és ellenőrzése A készülék csomagolása és szállítása B C Szójegyzék Index v

8 vi

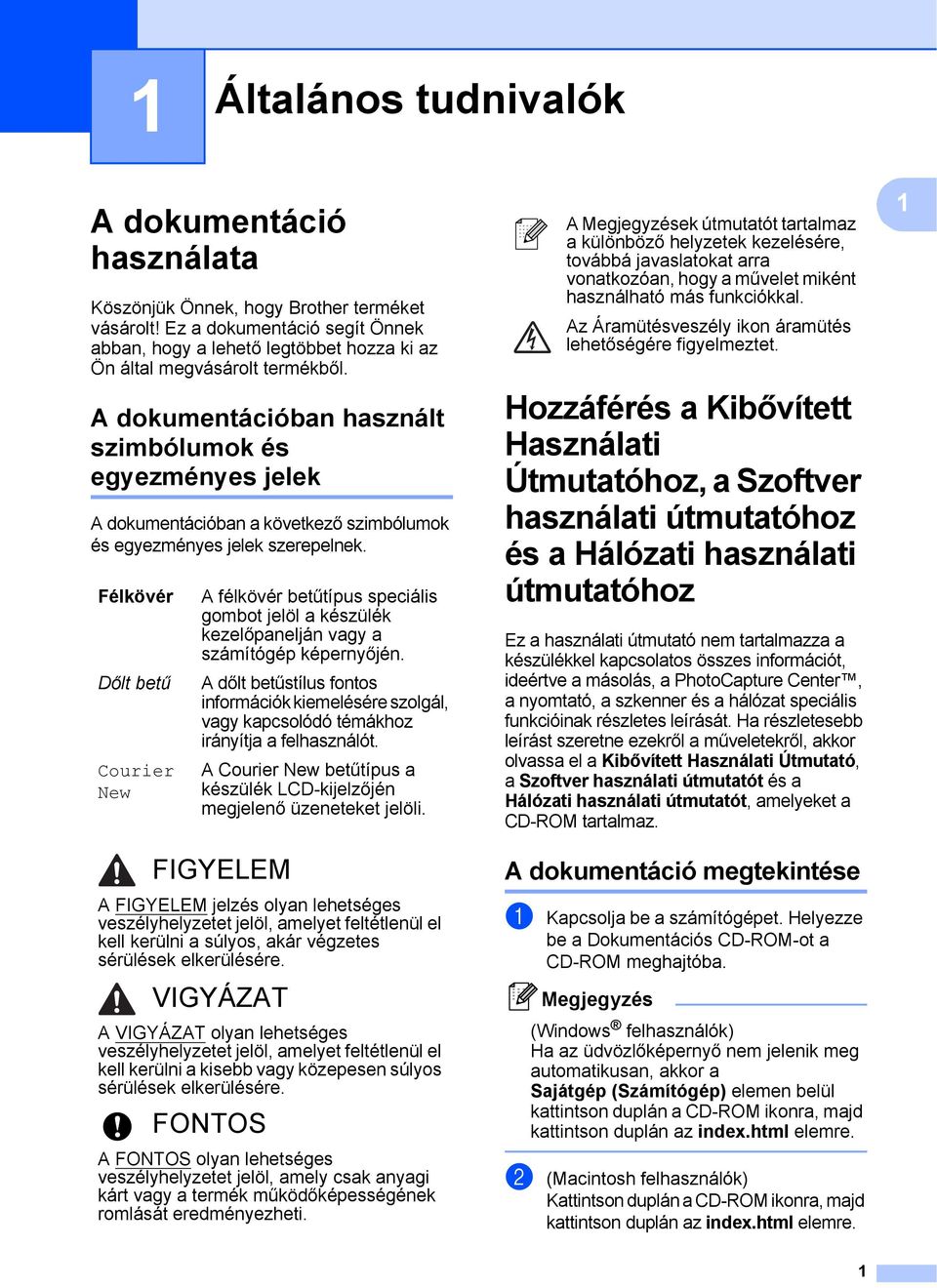

9 1 Általános tudnivalók 1 A dokumentáció használata 1 Köszönjük Önnek, hogy Brother terméket vásárolt! Ez a dokumentáció segít Önnek abban, hogy a lehető legtöbbet hozza ki az Ön által megvásárolt termékből. A dokumentációban használt szimbólumok és egyezményes jelek 1 A dokumentációban a következő szimbólumok és egyezményes jelek szerepelnek. Félkövér Dőlt betű Courier New A félkövér betűtípus speciális gombot jelöl a készülék kezelőpanelján vagy a számítógép képernyőjén. A dőlt betűstílus fontos információk kiemelésére szolgál, vagy kapcsolódó témákhoz irányítja a felhasználót. A Courier New betűtípus a készülék LCD-kijelzőjén megjelenő üzeneteket jelöli. FIGYELEM A FIGYELEM jelzés olyan lehetséges veszélyhelyzetet jelöl, amelyet feltétlenül el kell kerülni a súlyos, akár végzetes sérülések elkerülésére. VIGYÁZAT A VIGYÁZAT olyan lehetséges veszélyhelyzetet jelöl, amelyet feltétlenül el kell kerülni a kisebb vagy közepesen súlyos sérülések elkerülésére. FONTOS A FONTOS olyan lehetséges veszélyhelyzetet jelöl, amely csak anyagi kárt vagy a termék működőképességének romlását eredményezheti. A Megjegyzések útmutatót tartalmaz a különböző helyzetek kezelésére, továbbá javaslatokat arra vonatkozóan, hogy a művelet miként használható más funkciókkal. Az Áramütésveszély ikon áramütés lehetőségére figyelmeztet. Hozzáférés a Kibővített Használati Útmutatóhoz, a Szoftver használati útmutatóhoz és a Hálózati használati útmutatóhoz 1 Ez a használati útmutató nem tartalmazza a készülékkel kapcsolatos összes információt, ideértve a másolás, a PhotoCapture Center, a nyomtató, a szkenner és a hálózat speciális funkcióinak részletes leírását. Ha részletesebb leírást szeretne ezekről a műveletekről, akkor olvassa el a Kibővített Használati Útmutató, a Szoftver használati útmutatót és a Hálózati használati útmutatót, amelyeket a CD-ROM tartalmaz. A dokumentáció megtekintése 1 a Kapcsolja be a számítógépet. Helyezze be a Dokumentációs CD-ROM-ot a CD-ROM meghajtóba. Megjegyzés (Windows felhasználók) Ha az üdvözlőképernyő nem jelenik meg automatikusan, akkor a Sajátgép (Számítógép) elemen belül kattintson duplán a CD-ROM ikonra, majd kattintson duplán az index.html elemre. b (Macintosh felhasználók) Kattintson duplán a CD-ROM ikonra, majd kattintson duplán az index.html elemre. 1 1

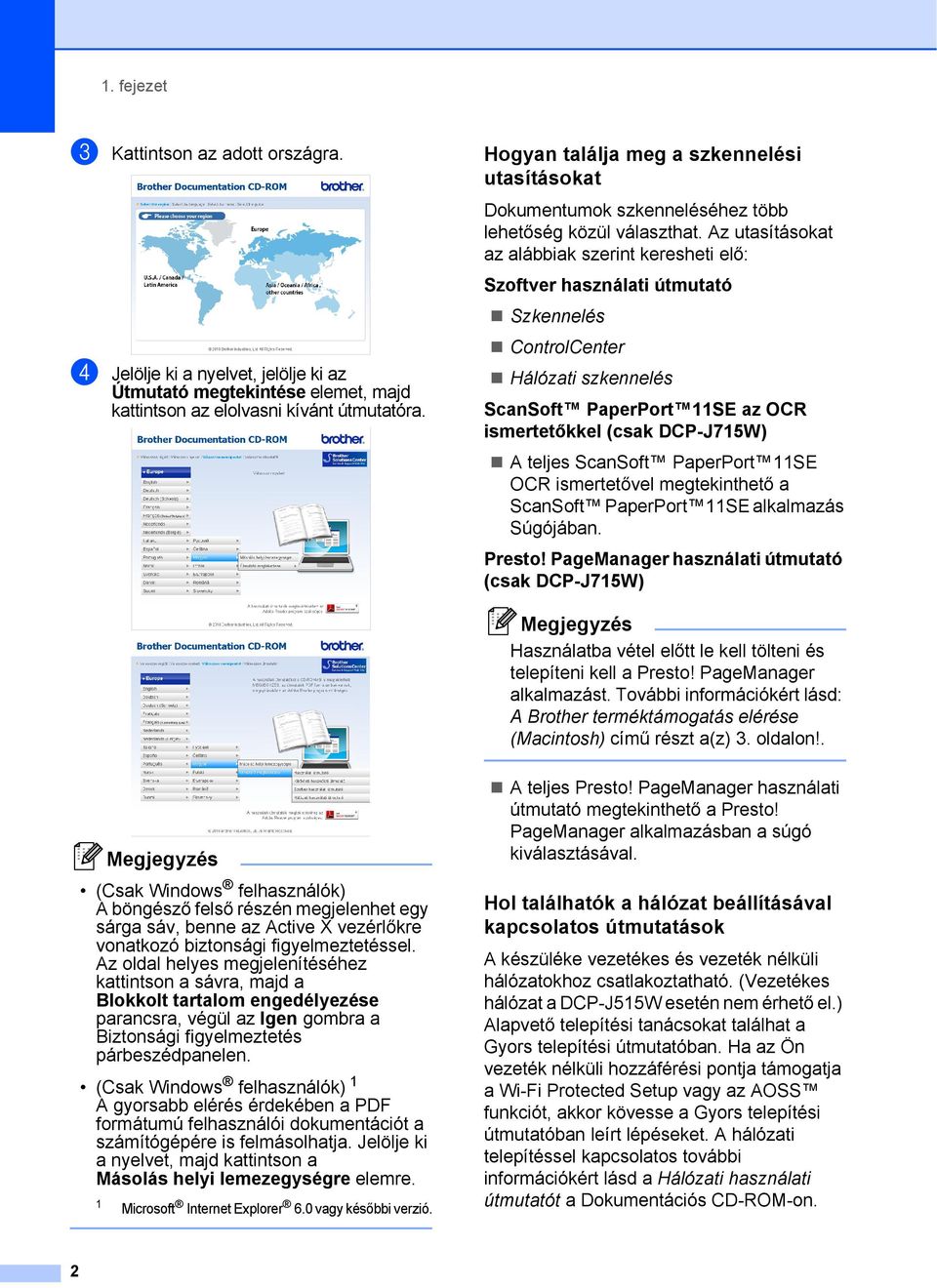

10 1. fejezet c Kattintson az adott országra. d Jelölje ki a nyelvet, jelölje ki az Útmutató megtekintése elemet, majd kattintson az elolvasni kívánt útmutatóra. Hogyan találja meg a szkennelési utasításokat 1 Dokumentumok szkenneléséhez több lehetőség közül választhat. Az utasításokat az alábbiak szerint keresheti elő: Szoftver használati útmutató Szkennelés ControlCenter Hálózati szkennelés ScanSoft PaperPort 11SE az OCR ismertetőkkel (csak DCP-J715W) A teljes ScanSoft PaperPort 11SE OCR ismertetővel megtekinthető a ScanSoft PaperPort 11SE alkalmazás Súgójában. Presto! PageManager használati útmutató (csak DCP-J715W) Megjegyzés Használatba vétel előtt le kell tölteni és telepíteni kell a Presto! PageManager alkalmazást. További információkért lásd: A Brother terméktámogatás elérése (Macintosh) című részt a(z) 3. oldalon!. Megjegyzés (Csak Windows felhasználók) A böngésző felső részén megjelenhet egy sárga sáv, benne az Active X vezérlőkre vonatkozó biztonsági figyelmeztetéssel. Az oldal helyes megjelenítéséhez kattintson a sávra, majd a Blokkolt tartalom engedélyezése parancsra, végül az Igen gombra a Biztonsági figyelmeztetés párbeszédpanelen. (Csak Windows felhasználók) 1 A gyorsabb elérés érdekében a PDF formátumú felhasználói dokumentációt a számítógépére is felmásolhatja. Jelölje ki a nyelvet, majd kattintson a Másolás helyi lemezegységre elemre. 1 Microsoft Internet Explorer 6.0 vagy későbbi verzió. A teljes Presto! PageManager használati útmutató megtekinthető a Presto! PageManager alkalmazásban a súgó kiválasztásával. Hol találhatók a hálózat beállításával kapcsolatos útmutatások 1 A készüléke vezetékes és vezeték nélküli hálózatokhoz csatlakoztatható. (Vezetékes hálózat a DCP-J515W esetén nem érhető el.) Alapvető telepítési tanácsokat találhat a Gyors telepítési útmutatóban. Ha az Ön vezeték nélküli hozzáférési pontja támogatja a Wi-Fi Protected Setup vagy az AOSS funkciót, akkor kövesse a Gyors telepítési útmutatóban leírt lépéseket. A hálózati telepítéssel kapcsolatos további információkért lásd a Hálózati használati útmutatót a Dokumentációs CD-ROM-on. 2

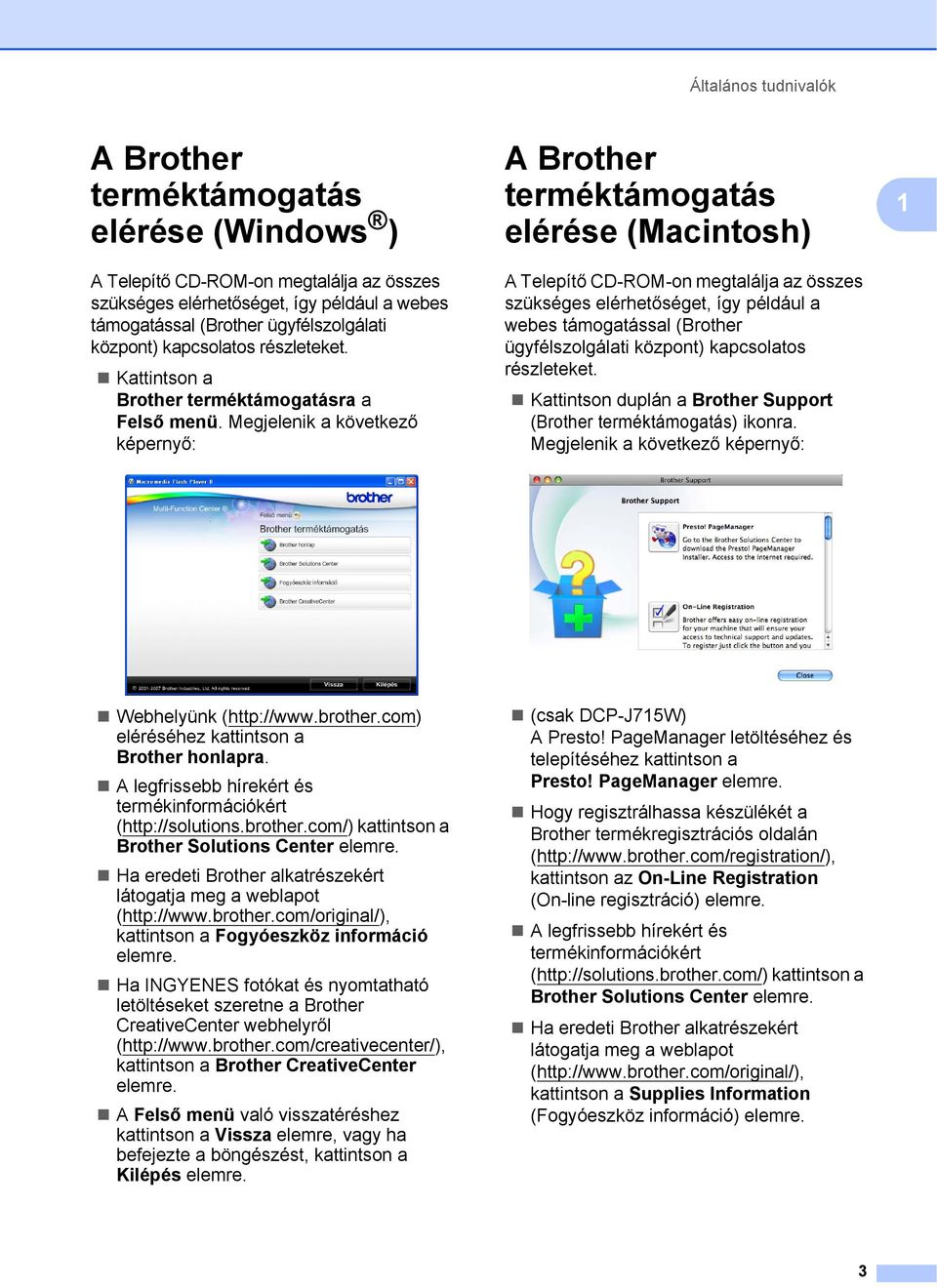

11 Általános tudnivalók A Brother terméktámogatás elérése (Windows ) 1 A Telepítő CD-ROM-on megtalálja az összes szükséges elérhetőséget, így például a webes támogatással (Brother ügyfélszolgálati központ) kapcsolatos részleteket. Kattintson a Brother terméktámogatásra a Felső menü. Megjelenik a következő képernyő: A Brother terméktámogatás elérése (Macintosh) 1 A Telepítő CD-ROM-on megtalálja az összes szükséges elérhetőséget, így például a webes támogatással (Brother ügyfélszolgálati központ) kapcsolatos részleteket. Kattintson duplán a Brother Support (Brother terméktámogatás) ikonra. Megjelenik a következő képernyő: 1 Webhelyünk ( eléréséhez kattintson a Brother honlapra. A legfrissebb hírekért és termékinformációkért ( kattintson a Brother Solutions Center elemre. Ha eredeti Brother alkatrészekért látogatja meg a weblapot ( kattintson a Fogyóeszköz információ elemre. Ha INGYENES fotókat és nyomtatható letöltéseket szeretne a Brother CreativeCenter webhelyről ( kattintson a Brother CreativeCenter elemre. A Felső menü való visszatéréshez kattintson a Vissza elemre, vagy ha befejezte a böngészést, kattintson a Kilépés elemre. (csak DCP-J715W) A Presto! PageManager letöltéséhez és telepítéséhez kattintson a Presto! PageManager elemre. Hogy regisztrálhassa készülékét a Brother termékregisztrációs oldalán ( kattintson az On-Line Registration (On-line regisztráció) elemre. A legfrissebb hírekért és termékinformációkért ( kattintson a Brother Solutions Center elemre. Ha eredeti Brother alkatrészekért látogatja meg a weblapot ( kattintson a Supplies Information (Fogyóeszköz információ) elemre. 3

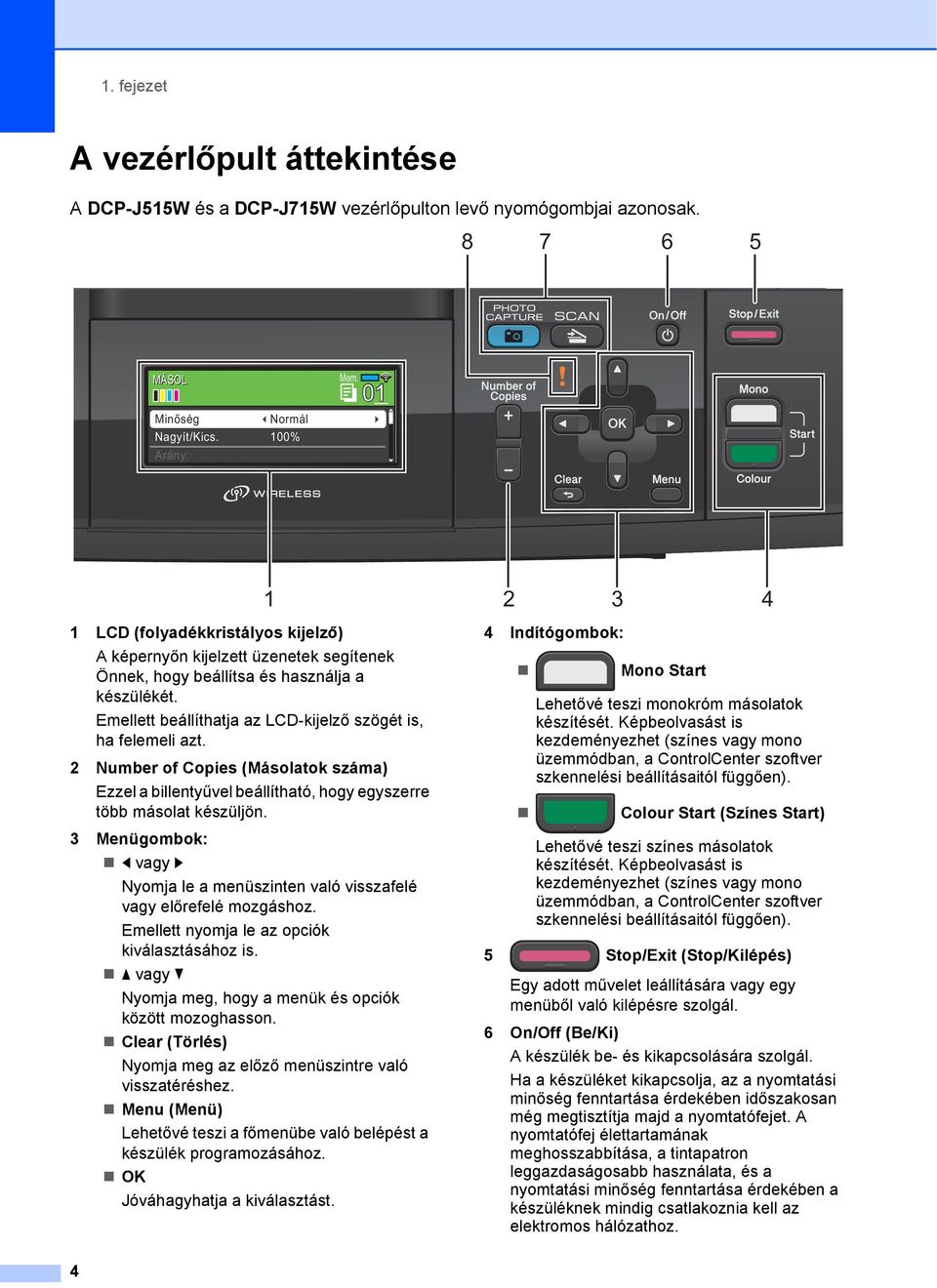

12 1. fejezet A vezérlőpult áttekintése 1 A DCP-J515W és a DCP-J715W vezérlőpulton levő nyomógombjai azonosak MÁSOL Minőség Normál Nagyít/Kics. 100% Arány: Mem LCD (folyadékkristályos kijelző) A képernyőn kijelzett üzenetek segítenek Önnek, hogy beállítsa és használja a készülékét. Emellett beállíthatja az LCD-kijelző szögét is, ha felemeli azt. 2 Number of Copies (Másolatok száma) Ezzel a billentyűvel beállítható, hogy egyszerre több másolat készüljön. 3 Menügombok: d vagy c Nyomja le a menüszinten való visszafelé vagy előrefelé mozgáshoz. Emellett nyomja le az opciók kiválasztásához is. a vagy b Nyomja meg, hogy a menük és opciók között mozoghasson. Clear (Törlés) Nyomja meg az előző menüszintre való visszatéréshez. Menu (Menü) Lehetővé teszi a főmenübe való belépést a készülék programozásához. OK Jóváhagyhatja a kiválasztást. 4 Indítógombok: Mono Start Lehetővé teszi monokróm másolatok készítését. Képbeolvasást is kezdeményezhet (színes vagy mono üzemmódban, a ControlCenter szoftver szkennelési beállításaitól függően). Colour Start (Színes Start) Lehetővé teszi színes másolatok készítését. Képbeolvasást is kezdeményezhet (színes vagy mono üzemmódban, a ControlCenter szoftver szkennelési beállításaitól függően). 5 Stop/Exit (Stop/Kilépés) Egy adott művelet leállítására vagy egy menüből való kilépésre szolgál. 6 On/Off (Be/Ki) A készülék be- és kikapcsolására szolgál. Ha a készüléket kikapcsolja, az a nyomtatási minőség fenntartása érdekében időszakosan még megtisztítja majd a nyomtatófejet. A nyomtatófej élettartamának meghosszabbítása, a tintapatron leggazdaságosabb használata, és a nyomtatási minőség fenntartása érdekében a készüléknek mindig csatlakoznia kell az elektromos hálózathoz. 4

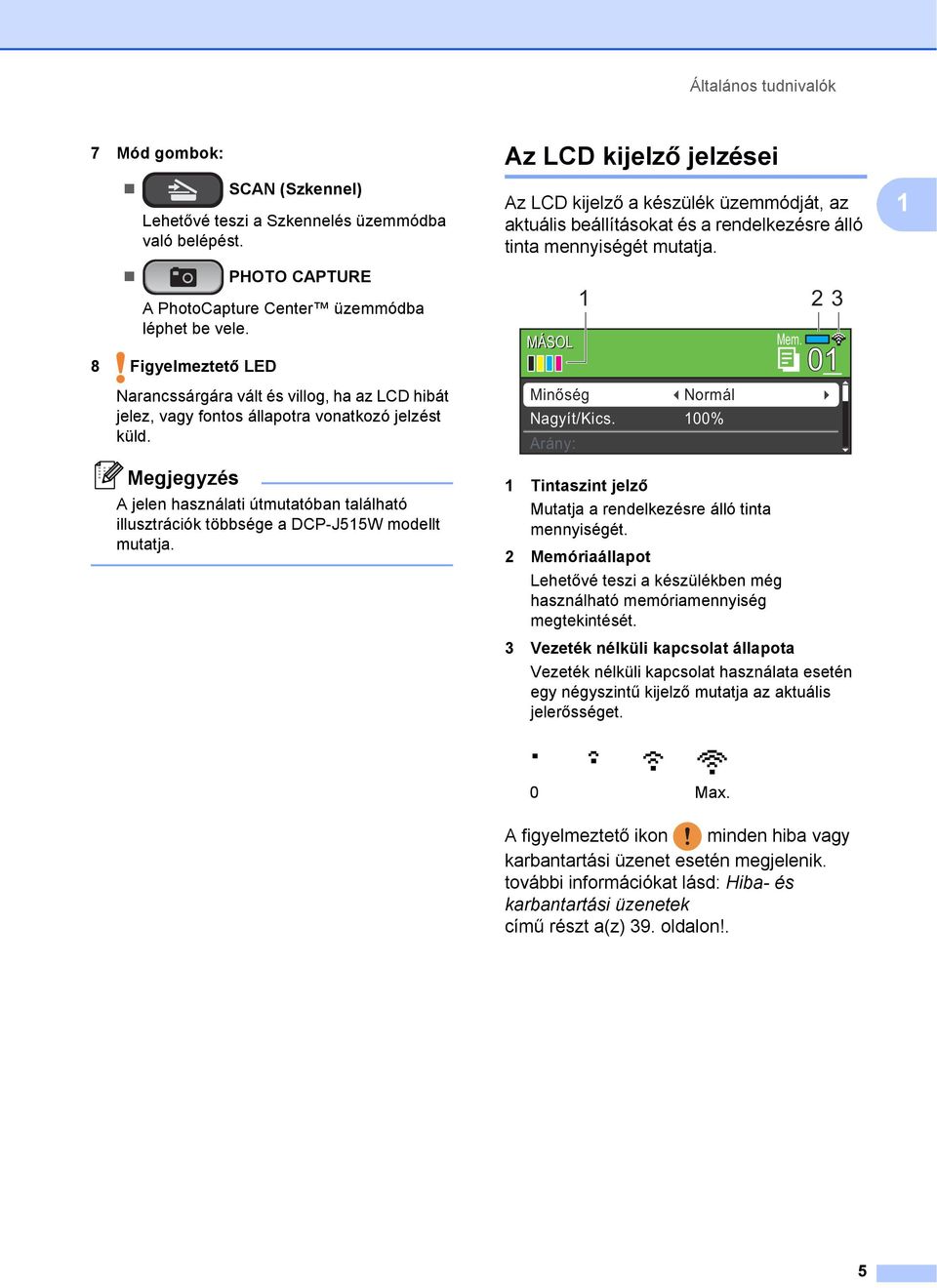

13 Általános tudnivalók 7 Mód gombok: SCAN (Szkennel) Lehetővé teszi a Szkennelés üzemmódba való belépést. PHOTO CAPTURE A PhotoCapture Center üzemmódba léphet be vele. 8 Figyelmeztető LED Narancssárgára vált és villog, ha az LCD hibát jelez, vagy fontos állapotra vonatkozó jelzést küld. Megjegyzés A jelen használati útmutatóban található illusztrációk többsége a DCP-J515W modellt mutatja. Az LCD kijelző jelzései 1 Az LCD kijelző a készülék üzemmódját, az aktuális beállításokat és a rendelkezésre álló tinta mennyiségét mutatja. MÁSOL 1 Minőség Normál Nagyít/Kics. 100% Arány: Mem Tintaszint jelző Mutatja a rendelkezésre álló tinta mennyiségét. 2 Memóriaállapot Lehetővé teszi a készülékben még használható memóriamennyiség megtekintését. 3 Vezeték nélküli kapcsolat állapota Vezeték nélküli kapcsolat használata esetén egy négyszintű kijelző mutatja az aktuális jelerősséget Max. A figyelmeztető ikon minden hiba vagy karbantartási üzenet esetén megjelenik. további információkat lásd: Hiba- és karbantartási üzenetek című részt a(z) 39. oldalon!. 5

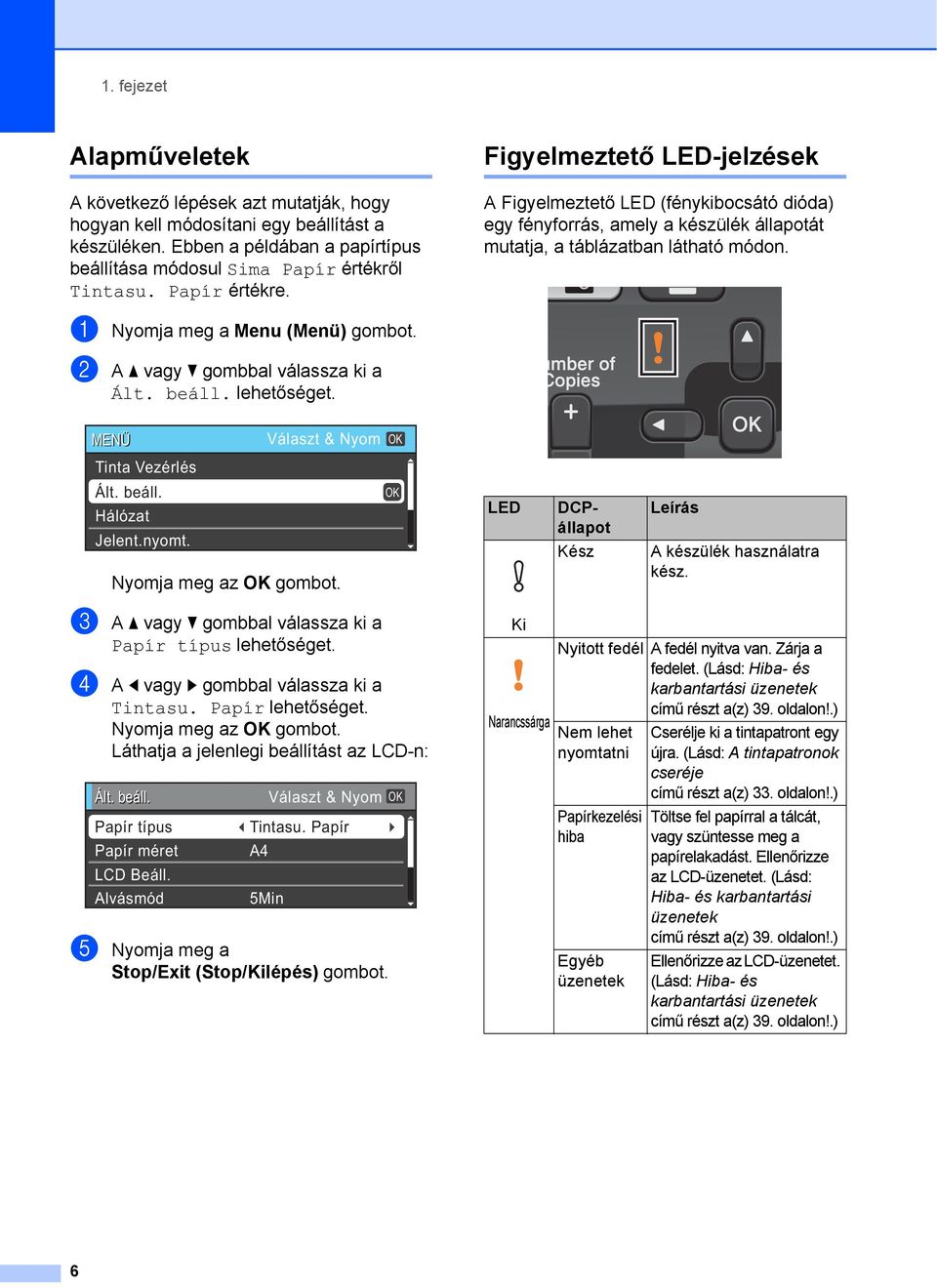

14 1. fejezet Alapműveletek 1 A következő lépések azt mutatják, hogy hogyan kell módosítani egy beállítást a készüléken. Ebben a példában a papírtípus beállítása módosul Sima Papír értékről Tintasu. Papír értékre. Figyelmeztető LED-jelzések 1 A Figyelmeztető LED (fénykibocsátó dióda) egy fényforrás, amely a készülék állapotát mutatja, a táblázatban látható módon. a Nyomja meg a Menu (Menü) gombot. b A a vagy b gombbal válassza ki a Ált. beáll. lehetőséget. MENÜ Választ & Nyom OK Tinta Vezérlés Ált. beáll. Hálózat Jelent.nyomt. Nyomja meg az OK gombot. OK LED DCPállapot Kész Leírás A készülék használatra kész. c A a vagy b gombbal válassza ki a Papír típus lehetőséget. d A d vagy c gombbal válassza ki a Tintasu. Papír lehetőséget. Nyomja meg az OK gombot. Láthatja a jelenlegi beállítást az LCD-n: Ált. beáll. Papír típus Papír méret LCD Beáll. Alvásmód Választ & Nyom Tintasu. Papír A4 5Min e Nyomja meg a Stop/Exit (Stop/Kilépés) gombot. OK Ki Narancssárga Nyitott fedél A fedél nyitva van. Zárja a fedelet. (Lásd: Hiba- és karbantartási üzenetek című részt a(z) 39. oldalon!.) Nem lehet nyomtatni Papírkezelési hiba Egyéb üzenetek Cserélje ki a tintapatront egy újra. (Lásd: A tintapatronok cseréje című részt a(z) 33. oldalon!.) Töltse fel papírral a tálcát, vagy szüntesse meg a papírelakadást. Ellenőrizze az LCD-üzenetet. (Lásd: Hiba- és karbantartási üzenetek című részt a(z) 39. oldalon!.) Ellenőrizze az LCD-üzenetet. (Lásd: Hiba- és karbantartási üzenetek című részt a(z) 39. oldalon!.) 6

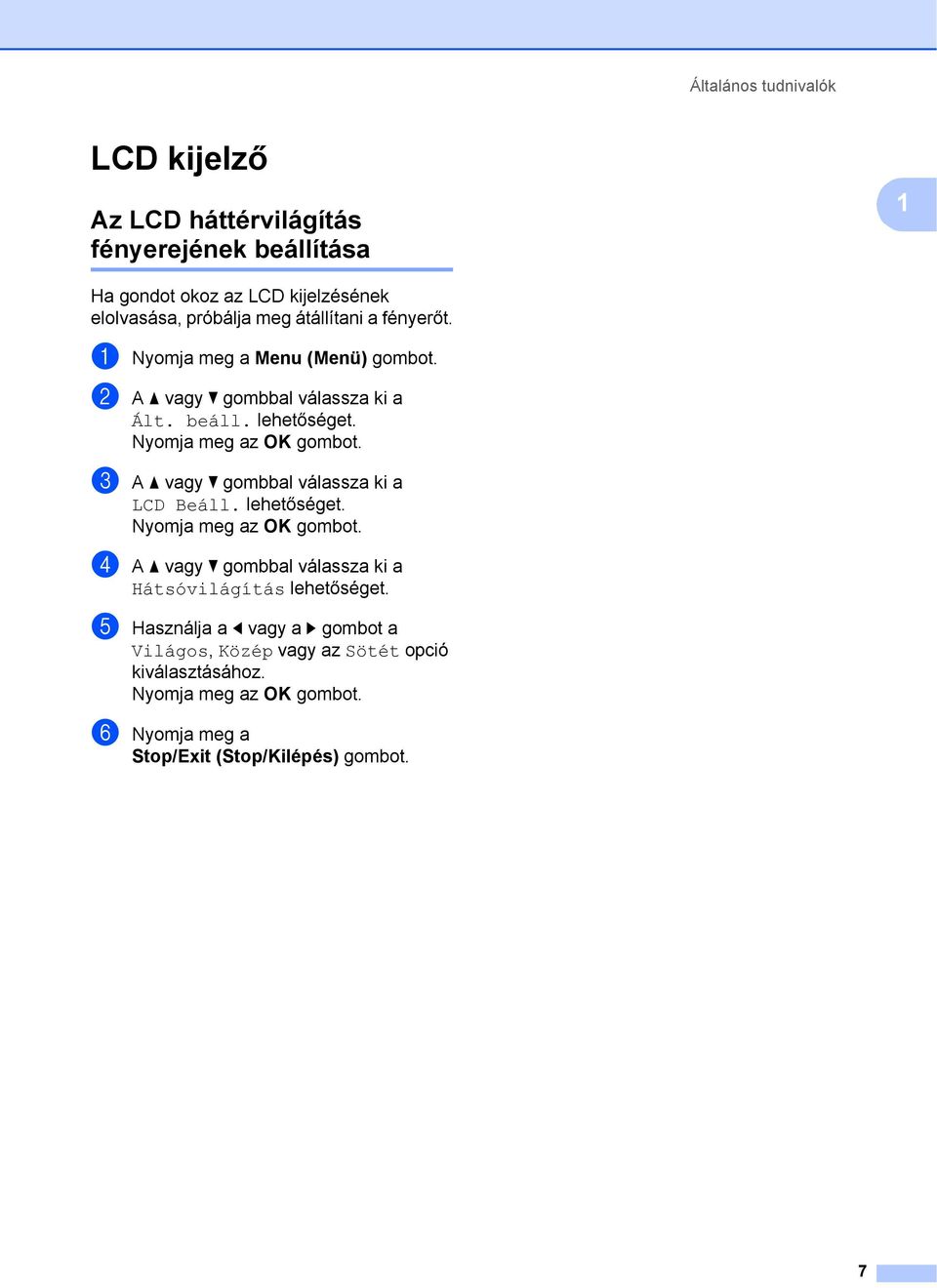

15 Általános tudnivalók LCD kijelző 1 Az LCD háttérvilágítás fényerejének beállítása 1 1 Ha gondot okoz az LCD kijelzésének elolvasása, próbálja meg átállítani a fényerőt. a Nyomja meg a Menu (Menü) gombot. b A a vagy b gombbal válassza ki a Ált. beáll. lehetőséget. Nyomja meg az OK gombot. c A a vagy b gombbal válassza ki a LCD Beáll. lehetőséget. Nyomja meg az OK gombot. d A a vagy b gombbal válassza ki a Hátsóvilágítás lehetőséget. e Használja a d vagy a c gombot a Világos, Közép vagy az Sötét opció kiválasztásához. Nyomja meg az OK gombot. f Nyomja meg a Stop/Exit (Stop/Kilépés) gombot. 7

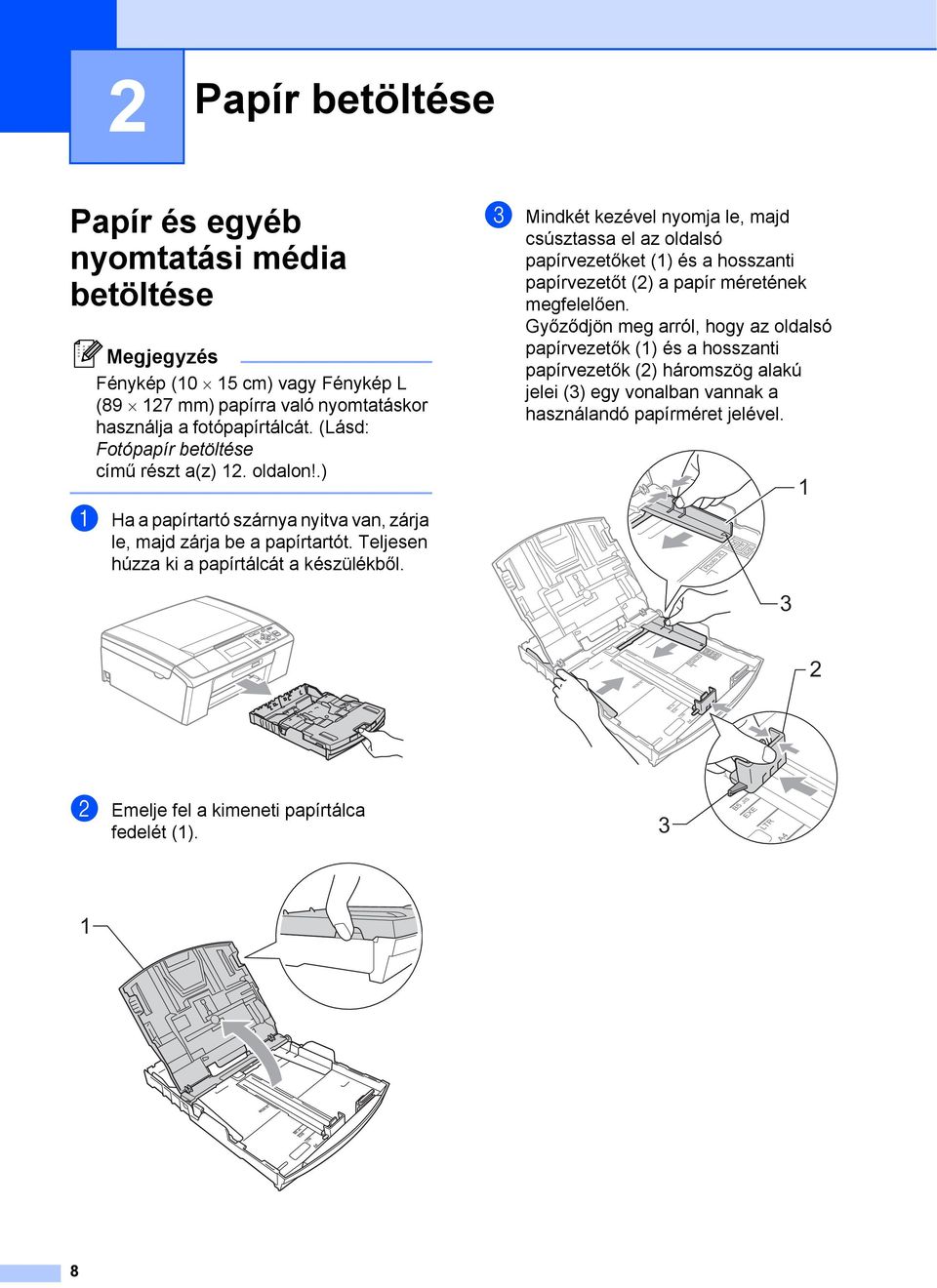

16 2 Papír betöltése 2 Papír és egyéb nyomtatási média betöltése 2 Megjegyzés Fénykép (10 15 cm) vagy Fénykép L ( mm) papírra való nyomtatáskor használja a fotópapírtálcát. (Lásd: Fotópapír betöltése című részt a(z) 12. oldalon!.) a Ha a papírtartó szárnya nyitva van, zárja le, majd zárja be a papírtartót. Teljesen húzza ki a papírtálcát a készülékből. c Mindkét kezével nyomja le, majd csúsztassa el az oldalsó papírvezetőket (1) és a hosszanti papírvezetőt (2) a papír méretének megfelelően. Győződjön meg arról, hogy az oldalsó papírvezetők (1) és a hosszanti papírvezetők (2) háromszög alakú jelei (3) egy vonalban vannak a használandó papírméret jelével b Emelje fel a kimeneti papírtálca fedelét (1)

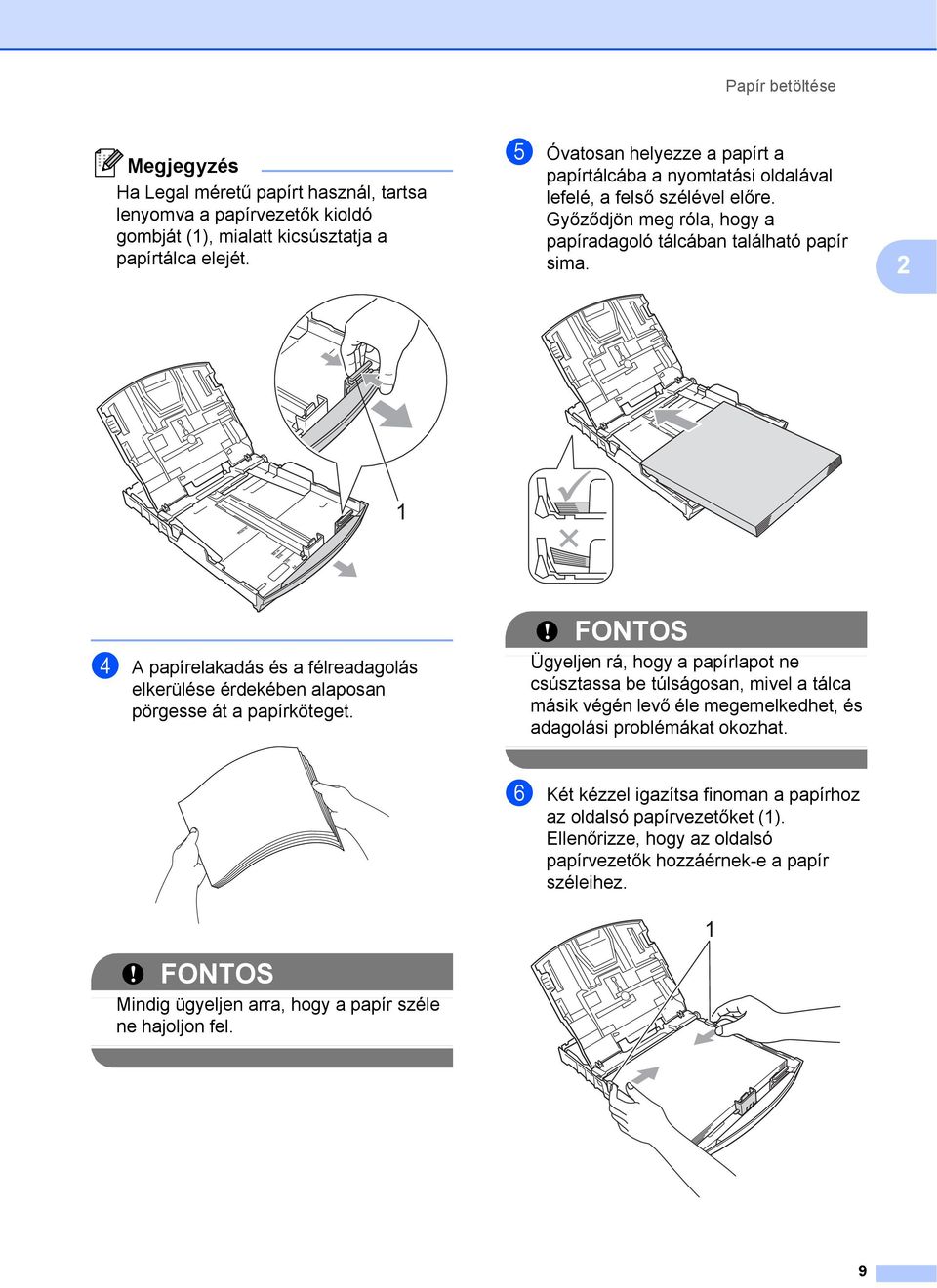

17 Papír betöltése Megjegyzés Ha Legal méretű papírt használ, tartsa lenyomva a papírvezetők kioldó gombját (1), mialatt kicsúsztatja a papírtálca elejét. e Óvatosan helyezze a papírt a papírtálcába a nyomtatási oldalával lefelé, a felső szélével előre. Győződjön meg róla, hogy a papíradagoló tálcában található papír sima. 2 1 d A papírelakadás és a félreadagolás elkerülése érdekében alaposan pörgesse át a papírköteget. FONTOS Ügyeljen rá, hogy a papírlapot ne csúsztassa be túlságosan, mivel a tálca másik végén levő éle megemelkedhet, és adagolási problémákat okozhat. FONTOS Mindig ügyeljen arra, hogy a papír széle ne hajoljon fel. f Két kézzel igazítsa finoman a papírhoz az oldalsó papírvezetőket (1). Ellenőrizze, hogy az oldalsó papírvezetők hozzáérnek-e a papír széleihez. 1 9

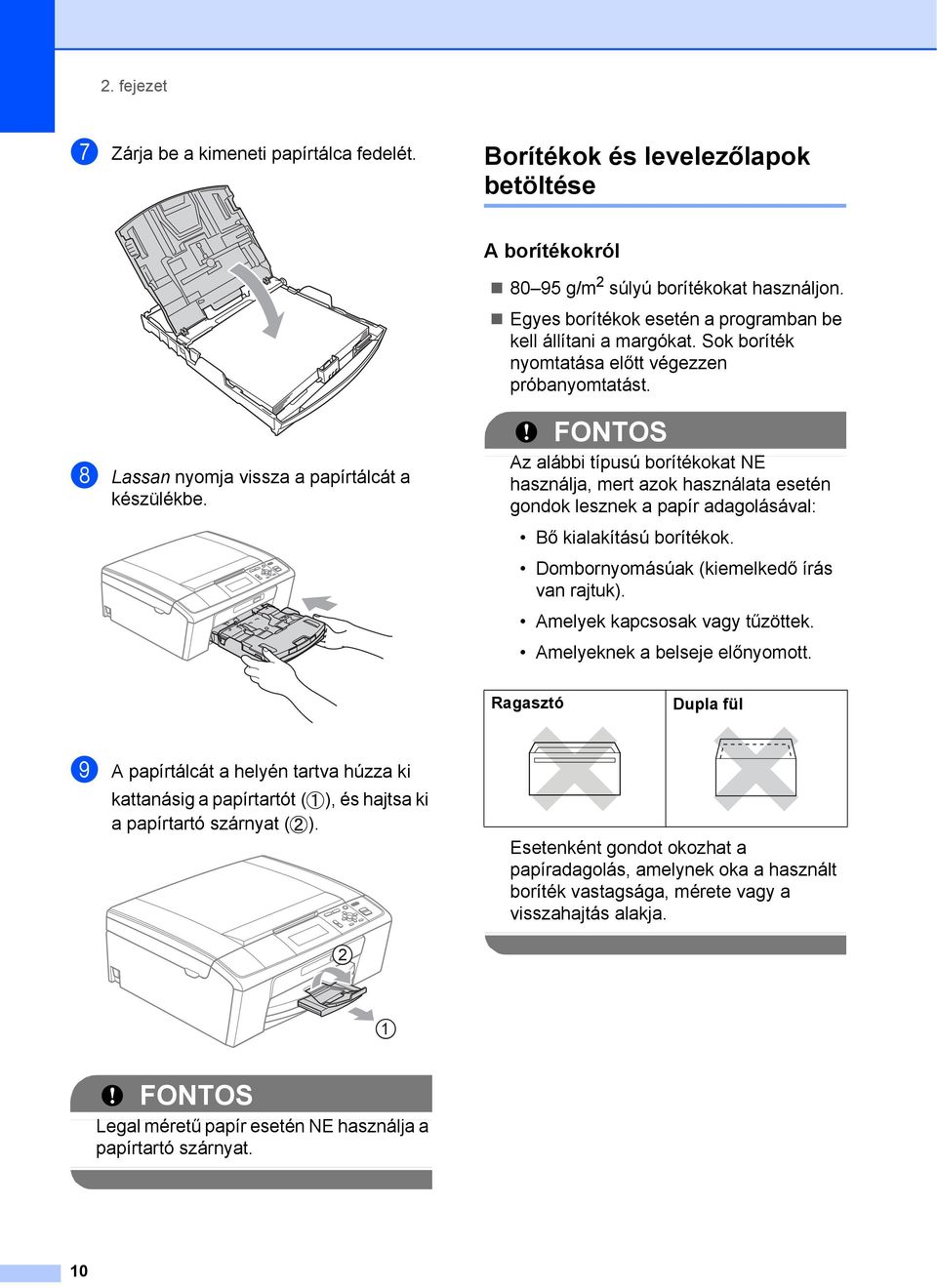

18 2. fejezet g Zárja be a kimeneti papírtálca fedelét. Borítékok és levelezőlapok betöltése 2 A borítékokról g/m 2 súlyú borítékokat használjon. Egyes borítékok esetén a programban be kell állítani a margókat. Sok boríték nyomtatása előtt végezzen próbanyomtatást. h Lassan nyomja vissza a papírtálcát a készülékbe. FONTOS Az alábbi típusú borítékokat NE használja, mert azok használata esetén gondok lesznek a papír adagolásával: Bő kialakítású borítékok. Dombornyomásúak (kiemelkedő írás van rajtuk). Amelyek kapcsosak vagy tűzöttek. Amelyeknek a belseje előnyomott. Ragasztó 2 Dupla fül 2 i A papírtálcát a helyén tartva húzza ki kattanásig a papírtartót ( ), és hajtsa ki a papírtartó szárnyat ( ). Esetenként gondot okozhat a papíradagolás, amelynek oka a használt boríték vastagsága, mérete vagy a visszahajtás alakja. 2 1 FONTOS Legal méretű papír esetén NE használja a papírtartó szárnyat. 10

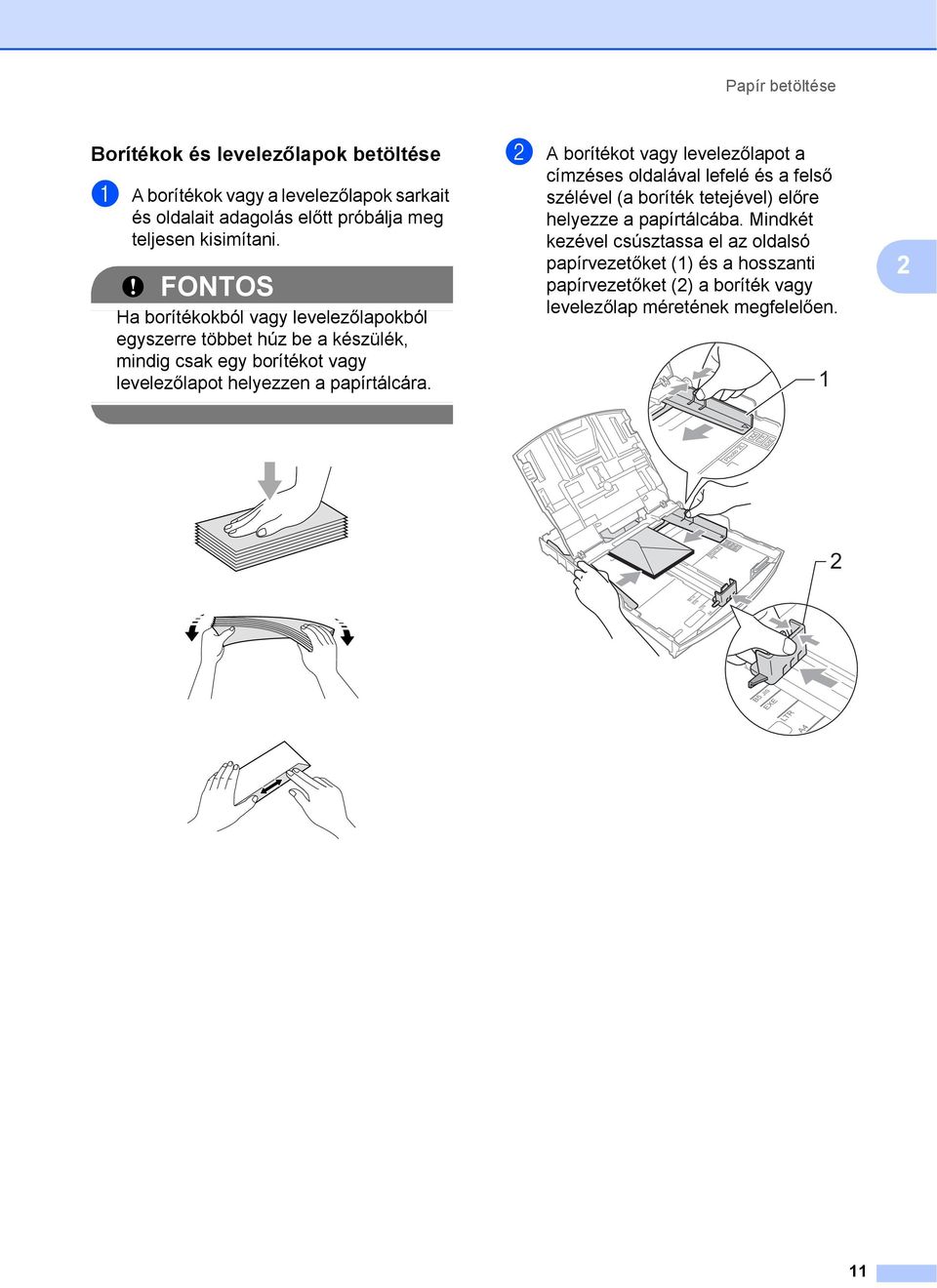

19 Papír betöltése Borítékok és levelezőlapok betöltése 2 a A borítékok vagy a levelezőlapok sarkait és oldalait adagolás előtt próbálja meg teljesen kisimítani. FONTOS Ha borítékokból vagy levelezőlapokból egyszerre többet húz be a készülék, mindig csak egy borítékot vagy levelezőlapot helyezzen a papírtálcára. b A borítékot vagy levelezőlapot a címzéses oldalával lefelé és a felső szélével (a boríték tetejével) előre helyezze a papírtálcába. Mindkét kezével csúsztassa el az oldalsó papírvezetőket (1) és a hosszanti papírvezetőket (2) a boríték vagy levelezőlap méretének megfelelően

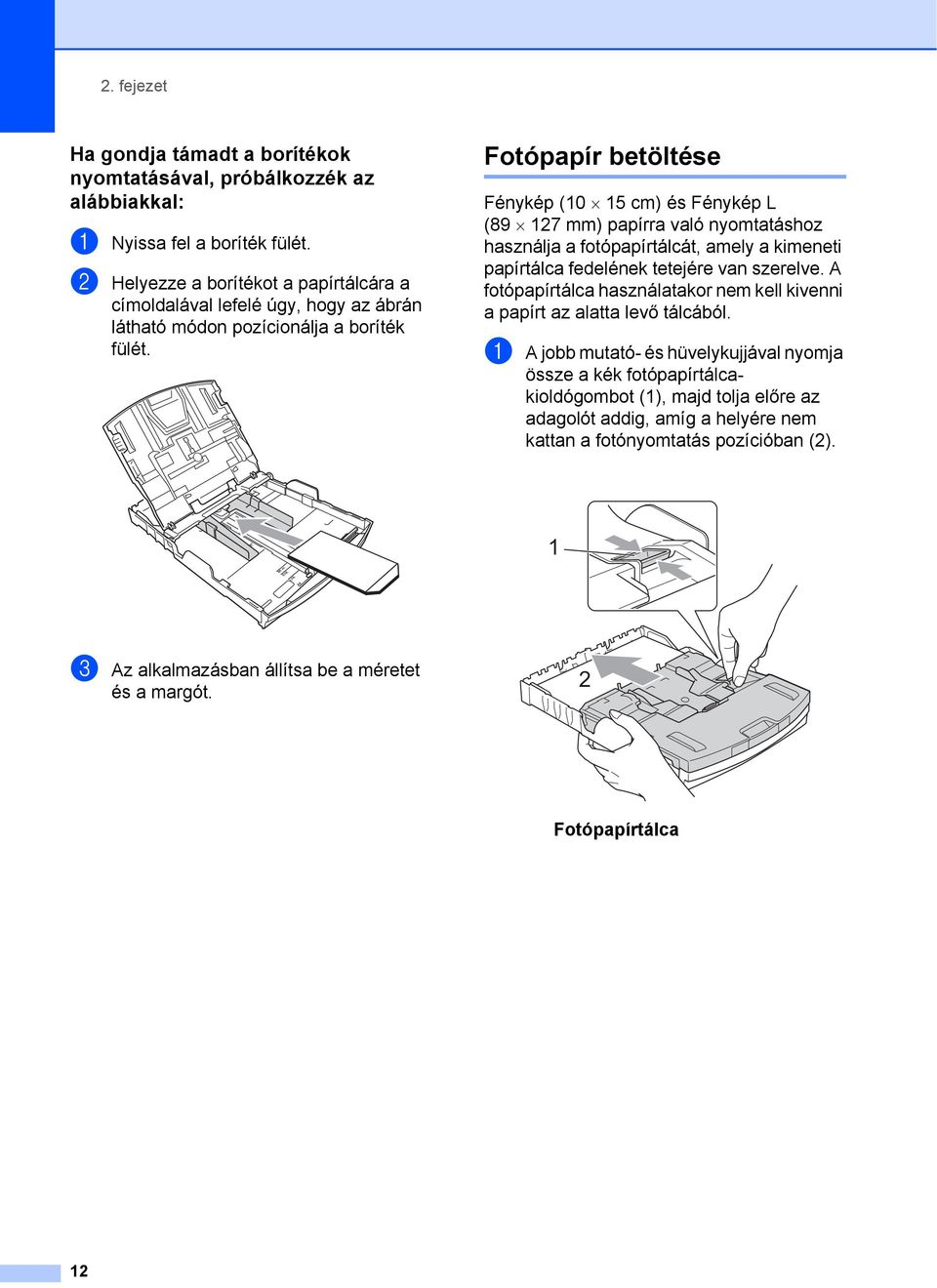

20 2. fejezet Ha gondja támadt a borítékok nyomtatásával, próbálkozzék az alábbiakkal: 2 a Nyissa fel a boríték fülét. b Helyezze a borítékot a papírtálcára a címoldalával lefelé úgy, hogy az ábrán látható módon pozícionálja a boríték fülét. Fotópapír betöltése 2 Fénykép (10 15 cm) és Fénykép L ( mm) papírra való nyomtatáshoz használja a fotópapírtálcát, amely a kimeneti papírtálca fedelének tetejére van szerelve. A fotópapírtálca használatakor nem kell kivenni a papírt az alatta levő tálcából. a A jobb mutató- és hüvelykujjával nyomja össze a kék fotópapírtálcakioldógombot (1), majd tolja előre az adagolót addig, amíg a helyére nem kattan a fotónyomtatás pozícióban (2). 1 c Az alkalmazásban állítsa be a méretet és a margót. 2 Fotópapírtálca 12

21 Papír betöltése b Nyomja le, és csúsztassa el az oldalsó papírvezetőket (1) és a hosszanti papírvezetőt (2) a papír méretének megfelelően. 1 d Ha végzett a fényképek nyomtatásával, állítsa vissza a fotópapírtálcát Normál nyomtatási pozícióba. A jobb mutató- és hüvelykujjával nyomja össze a kék fotópapírtálca kioldó gombot (1), és húzza vissza a fotópapírtálcát addig, amíg a helyére nem kattan (2) c Helyezze a fotópapírt a fotópapírtálcára, majd óvatosan állítsa be az oldalsó papírvezetőket a papírnak megfelelően. Ellenőrizze, hogy az oldalsó papírvezetők hozzáérnek-e a papír széleihez. Győződjön meg róla, hogy a papíradagoló tálcában található papír sima. Megjegyzés Ügyeljen rá, hogy a papírlapot ne csúsztassa be túlságosan, mivel a tálca másik végén levő éle megemelkedhet, és adagolási problémákat okozhat. Mindig ügyeljen arra, hogy a papír széle ne hajoljon fel vagy ne legyen gyűrött. 2 13

22 2. fejezet FONTOS Ha a fotónyomtatás befejeztével nem helyezi vissza a fotópapírtálcát Normál nyomtatási pozícióba, akkor normál papír használatakor Nincs papír hibaüzenetet fog kapni. Kisméretű nyomatok eltávolítása a készülékből 2 Ha a készülék kisméretű papírt ad ki a kimeneti papírtálcára, előfordulhat, hogy nem éri el. Ha a nyomtatás befejeződött, húzza ki a tálcát teljesen a készülékből. Fotópapírtálca normál nyomtatási pozícióban Fotópapírtálca fotónyomtatási pozícióban 14

23 Papír betöltése Nyomtatási terület 2 A nyomtatási terület az éppen használt alkalmazástól függ. Az alábbi ábrán lévő számok az írógéppapíron és borítékokon lévő nem nyomtatható területeket mutatják. Ha lehetséges a szegély nélküli nyomtatás és be is van kapcsolva, akkor a berendezés képes a lapok árnyékolt részére nyomtatni. (Windows esetében lásd a Szoftver használati útmutató Nyomtatás, Macintosh esetében Nyomtatás és faxolás című részeit.) 2 Írógéppapír Borítékok Fent (1) Lent (2) Balra (3) Jobbra (4) Írógéppapír 3 mm 3 mm 3 mm 3 mm Borítékok 12 mm 24 mm 3 mm 3 mm Megjegyzés Boríték esetén nem alkalmazható szegély nélküli nyomtatás. 15

24 2. fejezet Papírbeállítások 2 Papírtípus 2 A legjobb nyomtatási minőség érdekében állítsa be a készüléket a használt papírnak megfelelően. a Nyomja meg a Menu (Menü) gombot. b A a vagy b gombbal válassza ki a Ált. beáll. lehetőséget. Nyomja meg az OK gombot. c A a vagy b gombbal válassza ki a Papír típus lehetőséget. d A d vagy c gombbal válassza ki a Sima Papír, Tintasu. Papír, Brother BP71, Brother BP61, Egyéb Fényes vagy Átlátszó beállítást. Nyomja meg az OK gombot. Papírméret 2 A másolatok nyomtatásához öt különböző papírméretet használhat: A4, A5, Letter, Legal és cm. Ha eltérő méretű papírt tölt be a készülékbe, akkor a papírméret beállítását is módosítania kell. a Nyomja meg a Menu (Menü) gombot. b A a vagy b gombbal válassza ki a Ált. beáll. lehetőséget. Nyomja meg az OK gombot. c A a vagy b gombbal válassza ki a Papír méret lehetőséget. d A d vagy c gombbal válassza ki a A4, A5, 10x15cm, Letter vagy Legal lehetőséget. Nyomja meg az OK gombot. e Nyomja meg a Stop/Exit (Stop/Kilépés) gombot. e Nyomja meg a Stop/Exit (Stop/Kilépés) gombot. Megjegyzés A készülék a lapokat nyomtatott oldalukkal felfelé adja ki a készülék elején található papírtálcára. Ha fóliát vagy fényes papírt használ, minden lapot azonnal távolítson el az elmaszatolódás vagy a papírelakadás elkerülése érdekében. 16

25 Papír betöltése Használható papír és más nyomtatási médiák 2 A nyomtatási minőséget befolyásolja, hogy milyen papírfajtát használ a készülékben. A megadott beállítások melletti legjobb nyomtatási minőség érdekében mindig a betöltendő papírnak megfelelő papírfajtát állítsa be. Használhat normál papírt, tintasugaras nyomtatóhoz való papírt (bevonatos papírt), fényes papírt, fóliát és borítékot. Javasoljuk, hogy nagyobb mennyiség beszerzése előtt próbálja ki a különféle papírfajtákat. A legjobb eredmény érdekében használjon Brother papírt. Ha tintasugaras nyomtatóhoz való papírt (bevonatos papírt), fóliát és fényes papírt használ, ügyeljen arra, hogy a megfelelő nyomtatási médiát válassza ki a nyomtató-illesztőprogram Alapvető lapján, vagy a menüben a papírtípus beállításánál. (Lásd: Papírtípus című részt a(z) 24. oldalon!.) Ha Brother fotópapírra nyomtat, mindig tegyen be eggyel több fotópapírt a papírtálcára. Ebből a célból eggyel több lap van a papírcsomagban. Ha fóliát vagy fotópapírt használ, minden lapot azonnal távolítson el az elmaszatolódás vagy a papírelakadás elkerülése érdekében. Közvetlenül a nyomtatás után ne érjen a nyomtatott felülethez, mert előfordulhat, hogy az nem teljesen száraz, és beszennyezi vele az ujját. Javasolt nyomtatási média 2 A legjobb nyomtatási eredmény érdekében használjon Brother papírt. (Lásd az alábbi táblázatot.) Ha országában nem kapható Brother papír, javasoljuk, hogy nagyobb mennyiség beszerzése előtt próbáljon ki különféle papírfajtákat. Fóliára nyomtatáshoz javasoljuk a 3M írásvetítő fólia használatát. Brother papír Papírtípus Tétel Sima A4-es BP60PA Fényes A4-es fénykép BP71GA4 A4-es tintasugaras (matt) BP60MA cm-es fényes BP71GP 2 17

26 2. fejezet Nyomtatási médiák kezelése és használata 2 A papírt tárolja eredeti csomagolásában, lezárt állapotban. A papírt tartsa sík felületen, valamint nedvességtől, közvetlen napsütéstől és hőforrástól távol. Kerülje a fotópapír fényes (bevont) oldalának megérintését. A fotópapírt fényes oldalával lefelé helyezze be. Kerülje a fólia bármelyik oldalának megérintését, mert az könnyen felszívja a vizet és az izzadságot, ami ronthatja a nyomtatás minőségét. A lézernyomtatókhoz/fénymásolókhoz gyártott fólia nyomot hagyhat a következő nyomaton. Kizárólag tintasugaras nyomtatáshoz ajánlott fóliát használjon. A kimeneti papírtálca fedelének kapacitása 2 Max. 50 db 80 g/m 2 súlyú A4 papír. Ha fóliát vagy fotópapírt használ, minden egyes lapot azonnal távolítson el a kimeneti papírtálca fedeléről az elmaszatolódás elkerülése érdekében. FONTOS Az alábbi papírfajtákat NE használja: Sérült, felpöndörödött, gyűrött vagy szabálytalan alakú papír mm vagy annál nagyobb felpödrődés elakadást okozhat. Különösen fényes vagy erősen mintázott papír Olyan papír, amelyet egymásra helyezéskor nem lehet egyenletesen elrendezni Rövid rostszálú papír 18

27 Papír betöltése A megfelelő nyomtatási média kiválasztása 2 A papír típusa és mérete a felhasználás szerint 2 Papírtípus Papírméret Használat Másolás Photo Capture Nyomtató Írógéppapír A mm Igen Igen Igen Letter 215,9 279,4 mm Igen Igen Igen Legal 215,9 355,6 mm Igen Igen Executive mm Igen JIS B mm Igen A mm Igen Igen A mm Igen Kártya Fénykép cm Igen Igen Igen Fénykép L mm Igen Fénykép 2L cm Igen Igen Kartotéklap mm Igen Levelezőlap mm Igen Levelezőlap mm Igen (dupla) Borítékok C5 boríték mm Igen DL boríték mm Igen COM mm Igen Monarch mm Igen JE4 boríték mm Igen Fóliák A mm Igen Igen Letter 215,9 279,4 mm Igen Igen Legal 215,9 355,6 mm Igen Igen A mm Igen Igen 2 19

28 2. fejezet Papírsúly, papírvastagság és papírkapacitás 2 Papírtípus Súly Vastagság Lapok száma Írógéppapír Normál papír g/m 2 0,08 0,15 mm Tintasugaras papír g/m 2 0,08 0,25 mm 20 Fényes papír Max. 220 g/m 2 Max. 0,25 mm Kártya Képeslap Max. 220 g/m 2 Max. 0,25 mm Kartotéklap Max. 120 g/m 2 Max. 0,15 mm 30 Levelezőlap Max. 200 g/m 2 Max. 0,25 mm 30 Borítékok g/m 2 Max. 0,52 mm 10 Fóliák 10 1 Max. 100 db 80 g/m 2 súlyú lap. 2 Fénykép cm papírhoz és Fénykép L mm papírhoz használja a fotópapírtálcát. (Lásd: Fotópapír betöltése című részt a(z) 12. oldalon!.) 3 BP g/m 2 papír, speciálisan a Brother készülékeihez. 20

29 3 Dokumentumok betöltése 3 Hogyan tölthet be dokumentumokat 3 Készíthet másolatokat, valamint szkennelhet az ADF-ből (automatikus dokumentumadagolóból) és az üveglapról. Az automatikus dokumetumadagoló használata (csak DCP-J715W) 3 Az ADF akár 15 lapot is tud tárolni, amelyeket egyesével adagol. Használjon normál, 80 g/m 2 súlyú papírt, és az automatikus dokumentumadagolóba helyezés előtt mindig pörgesse át a lapokat. Támogatott dokumentumméretek 3 Győződjön meg arról, hogy a tintával írott dokumentumok teljesen megszáradtak. a Hajtsa ki az ADF dokumentumkiadó papírtartó szárnyat (1). b Jól pörgesse át a lapokat. c A papírvezetőket (2) igazítsa a dokumentum szélességéhez. d A dokumentumokat feltétlenül lefelé fordítva, felső éllel előre helyezze be az automatikus dokumentumadagolóba a papírvezetők alá, amíg érezhetően megérintik az adagolóhengert, és a kijelzőn az ADF kész üzenet jelenik meg Papír: 80 g/m 2 A4 Hosszúság: ,6 mm Szélesség: ,9 mm Súly: g/m 2 Hogyan tölthet be dokumentumokat 3 FONTOS NE húzza ki a dokumentumot, ha az éppen behúzás alatt van. NE használjon felpödrődött, meggyűrődött, hajtogatott, szakadt, kapcsozott, összefűzött, ragasztott papírt. NE használjon kartonpapírt, újságpapírt, szövetet. FONTOS NE hagyjon vastag dokumentumokat a szkennerüvegen. Ha így tesz, az ADF-ben elakadhat a papír. A szkennerüveg használata 3 A szkennerüveget egy-egy oldal, illetve könyvek lapjainak fénymásolására és szkennelésére használhatja. Támogatott dokumentumméretek 3 Hosszúság: Szélesség: Súly: Max. 297 mm Max. 215,9 mm Max. 2 kg 21

30 3. fejezet Hogyan tölthet be dokumentumokat 3 Megjegyzés A szkennerüveg használatakor az ADF-nek üresnek kell lennie. (Csak DCP-J715W) a Emelje fel a fedelet. b A bal oldali és a felső dokumentumvezető használatával helyezze a dokumentumot lefelé fordítva a bal felső sarokba a szkennerüvegen. Szkennelhető terület 3 A szkennelhető terület a használt alkalmazás beállításától függ. A lenti ábrák a nem szkennelhető területeket mutatják Használat Dokumentum mérete Fent (1) Lent (2) Balra (3) Jobbra (4) Másolás A4 3 mm 3 mm Letter 3 mm 3 mm Szkennelés A4 3 mm 3 mm Letter 3 mm 3 mm c Zárja vissza a fedelet. FONTOS Ha könyvet vagy vastagabb dokumentumot másol, NE csapja le a fedelet, és ne nehezedjen rá. 22

31 4 Másolatok készítése 4 Másolás 4 Az alábbi lépésekben bemutatjuk az egyszerű másolást. Az egyes beállítások részleteit lásd a Kibővített Használati Útmutatóban. a A dokumentum beolvasásához végezze el az alábbi műveletek egyikét: Helyezze a dokumentumot lefelé fordítva az automatikus dokumentumadagolóba. (Csak DCP-J715W) (Lásd: Az automatikus dokumetumadagoló használata (csak DCP-J715W) című részt a(z) 21. oldalon!.) Helyezze a dokumentumot lefelé fordítva a szkennerüvegre. (Lásd: A szkennerüveg használata című részt a(z) 21. oldalon!.) b Ismételten nyomja meg a + vagy - gombot egészen addig, amíg a másolni kívánt példányszám (maximum 99) meg nem jelenik. MÁSOL Minőség Normál Nagyít/Kics. 100% Arány: Más. Ny. Start g Másolatok száma c Nyomja meg a Mono Start vagy a Colour Start (Színes Start) gombot. Megjegyzés Ha szeretné csoportosítani a másolatokat, használja az automatikus dokumentumadagolót. (Csak DCP-J715W) 1 Másolás leállítása 4 A másolás leállításához nyomja meg a Stop/Exit (Stop/Kilépés) gombot. Másolási beállítások 4 Az alábbi másolási beállításokat módosíthatja. A a vagy b gombbal tallózhat a másolási beállítások között. Amikor a kívánt beállítás kiemelten látható, nyomja meg az OK gombot. (Használati Útmutató) Az alábbi másolási beállítások megváltoztatásáról lásd: 24 oldal. Papír típus Papír méret (Kibővített Használati Útmutató) Az alábbi másolási beállítások megváltoztatásának részleteiért lásd a 3. fejezetet: Minőség Nagyít/Kics. Színmélység Festéktak. mód Gyüjt/rendez (Csak DCP-J715W) Oldal beáll. Könyv másolás Vízjel másolás Új alapért.áll. Gyári visszaáll. 4 23

32 4. fejezet Papírral kapcsolatos lehetőségek 4 Papírtípus 4 Ha speciális papírra másol, ügyeljen rá, hogy a megfelelő papírtípust állítsa be, így kaphatja a legjobb nyomtatási minőséget. a Helyezze be a dokumentumot. b Adja meg a másolatok számát. c A a vagy b gombbal válassza ki a Papír típus lehetőséget. d A d vagy c gombbal válassza ki a Sima Papír, Tintasu. Papír, Brother BP71, Brother BP61, Egyéb Fényes vagy Átlátszó beállítást. Nyomja meg az OK gombot. e Ha semmilyen további beállítást nem akar módosítani, akkor nyomja meg a Mono Start vagy Colour Start (Színes Start) gombot. Papírméret 4 Ha nem A4 méretű papírra másol, módosítania kell a papírméret beállítását. Kizárólag A4, Legal, Letter, A5 vagy Fénykép cm méretű papírra másolhat. a Helyezze be a dokumentumot. b Adja meg a másolatok számát. c A a vagy b gombbal válassza ki a Papír méret lehetőséget. d A d vagy c gombbal válassza ki a A4, A5, 10x15cm, Letter vagy Legal lehetőséget. Nyomja meg az OK gombot. e Ha semmilyen további beállítást nem akar módosítani, akkor nyomja meg a Mono Start vagy Colour Start (Színes Start) gombot. 24

33 5 Fényképek nyomtatása memóriakártyáról vagy USB Flash memóriából 5 PhotoCapture Center műveletek 5 Megjegyzés USB Flash memória nem áll rendelkezésre a DCP-J515W modellhez. Ha készüléke nem csatlakozik számítógéphez, akkor is tud digitális fényképezőgépről vagy USB Flash memóriameghajtóról közvetlenül nyomtatni fényképeket. (Lásd: Képek nyomtatása című részt a(z) 28. oldalon!.) Dokumentumait közvetlenül memóriakártyára vagy USB Flash memóriára szkennelheti és mentheti. (Lásd: Szkennelés memóriakártyára vagy USB Flash memóriameghajtóra című részt a(z) 29. oldalon!.) A készülék elülső oldalán behelyezett memóriakártya vagy USB Flash memóriameghajtó a számítógépéről is elérhető. (Windows esetében lásd a Szoftver használati útmutató PhotoCapture Center, Macintosh esetében PhotoCapture Center használata című részeit.) Memóriakártya vagy USB Flash memóriameghajtó használata 5 Az Ön Brother készüléke az alábbi digitális kamerákban használt médiához való foglalatokkal rendelkezik: Memory Stick, Memory Stick PRO, Memory Stick Duo, Memory Stick PRO Duo, SD, SDHC és USB Flash memóriameghajtók. A PhotoCapture Center funkcióval digitális fényképeket nyomtathat nagy felbontásban digitális fényképezőgépéről, így fotóminőségű nyomatokat készíthet. 5 25

34 5. fejezet Kezdeti lépések 5 Óvatosan illessze be a memóriakártyát vagy az USB Flash memóriát a megfelelő nyílásba. 1 USB Flash memóriameghajtó (csak DCP-J715W) 1 2 FONTOS A közvetlen USB aljzat csak USB Flash memóriameghajtót, PictBridge kompatibilis fényképezőgépet vagy olyan digitális kamerát támogat, amely USB szabványt használ. Más USB perifériát a rendszer nem támogat. 2 Memóriakártya-foglalat Foglalat Kompatibilis memóriakártyák Felső foglalat Memory Stick Memory Stick PRO Memory Stick Duo Memory Stick PRO Duo Memory Stick Micro (Adapter szükséges) Alsó foglalat SD SDHC mini SD (Adapter szükséges) micro SD (Adapter szükséges) FONTOS NE illesszen be Memory Stick Duo kártyát az alsó SD foglalatba, mert ezzel károsíthatja a berendezést. 26

35 Fényképek nyomtatása memóriakártyáról vagy USB Flash memóriából A PHOTO CAPTURE gomb kijelzései: PHOTO CAPTURE lámpa világít: a memóriakártya vagy az USB Flash memóriameghajtó megfelelően van beillesztve. PHOTO CAPTURE lámpa nem világít: a memóriakártya vagy az USB Flash memóriameghajtó nincs megfelelően beillesztve. PHOTO CAPTURE lámpa villog: a rendszer a memóriakártyáról vagy a USB Flash memóriameghajtóról olvas, illetve arra ír. 5 FONTOS NE húzza ki a hálózati kábelt és NE húzza ki a memóriakártyát vagy az USB Flash memóriameghajtót a médiameghajtóból (foglalat), vagy az USB aljzatból, miközben a készülék arról olvas vagy arra ír (a PHOTO CAPTURE jelzés villog). Ez adatvesztéshez és/vagy a kártya károsodásához vezet. A készülék egyszerre csak egy eszközt tud olvasni. 27

36 5. fejezet Képek nyomtatása 5 Fotók megtekintése 5 Mielőtt kinyomtatja, megtekintheti a fotókat az LCD-n. Ha a fotók nagyméretű fájlok, akkor az LCD némi késéssel jelenítheti meg azokat. a Ellenőrizze, hogy a memóriakártyát vagy USB Flash memóriát a megfelelő helyre illesztette-e be. Nyomja meg a (PHOTO CAPTURE) gombot. b A a vagy b gombbal válassza ki a Fotónézegetés lehetőséget. Nyomja meg az OK gombot. c Használja a d vagy a c gombot a fénykép kiválasztásához. d Nyomja meg ismételten a + vagy a - gombot a példányszám megadásához. e Ismételje a c és a d lépéseket addig, amíg minden fényképet ki nem választ. Megjegyzés Nyomja meg a Clear (Törlés) gombot az előző menüszintre való visszatéréshez. f Az összes fénykép kiválasztása után válasszon az alábbi lehetőségek közül: Nyomja meg az OK gombot, és módosítsa a nyomtatási beállításokat. (Lásd: PhotoCapture Center nyomtatási beállítások című részt a(z) 28. oldalon!.) PhotoCapture Center nyomtatási beállítások 5 Ideiglenesen módosíthatja a nyomtatási beállításokat a következő nyomtatáshoz. A készülék 3 perc múlva visszatér az alapértelmezett beállításokhoz. 1 Megjegyzés A leggyakrabban használt nyomtatási beállításokat elmentheti, ha beállítja őket alapértelmezett beállításként. (Lásd a Kibővített Használati Útmutató Beállítások új alapértelmezésként történő megadása című részét a 4. fejezetben.) Nyomtat. Állít 0001 Nyomt. Minőség Papír típus Papír méret 1 Nyomatok száma (Fotó(k) megtekintése, Keresés dátum szerint, Diavetítés) Láthatja a nyomtatásra kerülő fényképek teljes számát. (Összes fénykép nyomtatása, Fényképek nyomtatása, Fényképek feljavítása, Körülvágás) Láthatja a nyomtatásra kerülő egyes fényképek másolatainak számát. (DPOF nyomtatás) Ez nem jelenik meg. Ny. Ny. Start g. Fotó Egyéb Fényes 10x15cm Ha semmilyen további beállítást nem akar módosítani, akkor nyomja meg a Colour Start (Színes Start) gombot a nyomtatáshoz. 28

37 Fényképek nyomtatása memóriakártyáról vagy USB Flash memóriából Szkennelés memóriakártyára vagy USB Flash memóriameghajtóra 5 Monokróm és színes dokumentumait memóriakártyára vagy USB Flash memóriameghajtóra szkennelheti. A monokróm (egyszínű) dokumentumok PDF (*.PDF) vagy TIFF (*.TIF) formátumban kerülnek tárolásra. Színes dokumentumait PDF (*.PDF) vagy JPEG (*.JPG) formátumban rögzíthet. Gyári beállítás: Színes 150, alapértelmezett fájlformátum: PDF formátum. A készülék a dátumra alapozva automatikusan hozza létre a fájlneveket. (Részletekért lásd a Gyors telepítési útmutatót.) Például, a július 1-jén ötödikként szkennelt kép neve PDF lesz. Módosíthatja a színt és a minőséget. Minőség Kiválasztható fájlformátum Színes 150 JPEG formátum / PDF formátum Színes 300 JPEG formátum / PDF formátum Színes 600 JPEG formátum / PDF formátum FF 200x100 TIFF / PDF formátum FF 200 TIFF / PDF formátum a Ellenőrizze, hogy a memóriakártyát vagy USB Flash memóriát a megfelelő helyre illesztette-e be. FONTOS NE vegye ki a memóriakártyát vagy az USB Flash memóriát, miközben a PHOTO CAPTURE felirat villog, különben rongálódhat a kártya, az USB memória, és elveszhetnek a tárolt adatok. b Helyezze be a dokumentumot. c Ha memóriakártyára vagy USB Flash memóriameghajtóra akar szkennelni, nyomja meg a (SCAN (Szkennel)) gombot. d A a vagy b gombbal válassza ki a KártyáraSzken. lehetőséget. SZKENNEL Dok. szkennelése közv. mem. kártyára vagy USB flash-ra Választ & Nyom Fájlba szken. KártyáraSzken. Szken. be OCR szken. Nyomja meg az OK gombot. e Válasszon az alábbi lehetőségek közül: A minőség módosításához nyomja meg a a vagy b gombot, és válassza ki a Minőség elemet. Folytassa a f lépéssel. Nyomja meg a Mono Start vagy Colour Start (Színes Start) gombot a szkennelés elkezdéséhez további beállítások módosítása nélkül. f A d vagy c gombbal válasszon az alábbiak közül Színes 150, Színes 300, Színes 600, FF 200x100 vagy FF 200. Nyomja meg az OK gombot. g Válasszon az alábbi lehetőségek közül: A fájltípus módosításához térjen át a h lépésre. Nyomja meg a Mono Start vagy Colour Start (Színes Start) gombot a szkennelés elkezdéséhez további beállítások módosítása nélkül. OK OK 5 29

38 5. fejezet h A a vagy b gombbal válassza ki a Fájl Típus lehetőséget. Használja a d vagy a c gombot a JPEG formátum, PDF formátum vagy az TIFF opció kiválasztásához. Nyomja meg az OK gombot. Megjegyzés Ha Színes felbontást választott a f lépésben, akkor nem választhat TIFF beállítást. Ha FF felbontást választott a f lépésben, akkor nem választhat JPEG formátum beállítást. i Válasszon az alábbi lehetőségek közül: A fájlnév módosításához térjen át a j lépésre. Nyomja meg a Mono Start vagy Colour Start (Színes Start) gombot a szkennelés elkezdéséhez további beállítások módosítása nélkül. j A fájlnév automatikusan kerül beállításra; de megadhat egy tetszőleges nevet is a a, b, d vagy c gombokkal. A a vagy b gombbal válassza ki a Fájl név lehetőséget. Nyomja meg az OK gombot. Írja be az új nevet. (Lásd: Szöveg bevitele című részt a(z) 68. oldalon!.) Csak az első 6 karakteren változtathat. A a, b, d vagy c gombbal válassza ki az OK elemet, majd nyomja meg az OK gombot. k Nyomja meg a Mono Start vagy a Colour Start (Színes Start) gombot. Megjegyzés Több dokumentumot is elhelyezhet a szkennerüvegen, és ezeket külön fájlokként szkennelheti. (Lásd a Kibővített Használati Útmutató Automatikus levágás című részét a 4. fejezetben.) 30

39 6 Nyomtatás számítógépről 6 Dokumentum nyomtatása 6 A berendezés képes adatokat fogadni a számítógépről, és kinyomtatni azokat. A számítógépről való nyomtatáshoz telepítse a nyomtató-illesztőprogramot. (Windows esetében lásd a Szoftver használati útmutató Nyomtatás, Macintosh esetében Nyomtatás és faxolás című részeit.) a Telepítse a Brother nyomtatóillesztőprogramot a Telepítő CD-ROMról. (Lásd a Gyors telepítési útmutatót.) 6 b Az alkalmazásból válassza a Nyomtatás parancsot. c Válassza ki a berendezés nevét a Nyomtatás párbeszédablakban, és kattintson a Tulajdonságok gombra. d Válassza ki a használni kívánt beállításokat a Tulajdonságok párbeszédablakban. Médiatípus/Minőség Papírméret Oldalelrendezés Színbeállítások Léptékbeállítás Vízjel Használata Nyomtatásdátumaésideje e Kattintson az OK gombra. f A nyomtatás megkezdéséhez kattintson az OK gombra. 31

40 7 Szkennelés a számítógépre 7 Dokumentum szkennelése 7 Dokumentumok szkenneléséhez több lehetőség közül választhat. Használhatja a SCAN (Szkennel) gombot a berendezésen, vagy a szkennernek számítógépen található illesztőprogramjait. a A berendezés szkennerként történő használatához telepítenie kell egy szkenner-illesztőprogramot. Ha a berendezés hálózathoz csatlakozik, konfigurálja TCP/IP-címmel. Telepítse a Telepítő CD-ROM-on levő szkenner-illesztőprogramokat. (Lásd a Gyors telepítési útmutatót, illetve a Szoftver használati útmutató Szkennelés című részét.) Konfigurálja a berendezést egy TCP/IP-címmel, ha a hálózati szkennelés nem működik. (Lásd a Szoftver használati útmutató A hálózati szkennelés konfigurálása című részét.) b Helyezze be a dokumentumot. (Lásd: Dokumentumok betöltése című részt a(z) 21. oldalon!.) Többoldalas dokumentumok szkenneléséhez használja az automatikus dokumentumadagolót (ADF). Az egység minden egyes lapot automatikusan betölt. (Csak DCP-J715W) A szkennerüvegen egyszerre egy könyv egy oldalát vagy egy lapot szkenneljen. c Válasszon az alábbi lehetőségek közül: A SCAN (Szkennel) gomb használatával történő szkennelésről lásd: Szkennelés a Scan (Szkennel) gomb használatával. A szkenner-illesztőprogram használatával történő szkennelésről lásd: Szkennelés a szkennerillesztőprogram segítségével. Szkennelés a Scan (Szkennel) gomb használatával 7 További információért lásd A Scan (Szkennel) gomb használata című részt a Szoftver használati útmutatóban. a Nyomja meg a SCAN (Szkennel) gombot. b Válassza ki a használni kívánt szkennelési módot. Fájlba szken. KártyáraSzken. Szken. be OCR szken. 1 Képbe szken. 1 Csak DCP-J715W (Macintosh felhasználók) Használat előtt a Presto! PageManager letöltendő és telepítendő. További információkért lásd: A Brother terméktámogatás elérése (Macintosh) című részt a(z) 3. oldalon!. c (Hálózati felhasználóknak) Válassza ki a számítógépet, amelyre küldeni kívánja az adatokat. d Nyomja meg a Start gombot a szkennelés megkezdéséhez. Szkennelés a szkennerillesztőprogram segítségével 7 További információért lásd a Szoftver használati útmutató Dokumentum szkennelése a TWAIN meghajtóval vagy Dokumentum szkennelése a WIA meghajtóval című részét. a Indítson el egy szkennelőprogramot, és kattintson a Szkennelés gombra. b Módosítsa a Szkenner Beállítás párbeszédablakban az olyan beállításokat, mint Felbontás, Fényerő, Szkennelési Típus. c Kattintson a Start vagy Szkennel gombra a szkennelés megkezdéséhez. 32

41 A Szokásos karbantartás A A tintapatronok cseréje A készülék festékpont-számlálóval rendelkezik. A festékpont-számláló automatikusan figyeli a tinta szintjét mind a 4 patronban. Ha a készülék azt észleli, hogy valamelyik tintapatron kifogyóban van, erről az LCD-n megjelenő üzenetben ad tájékoztatást. Az LCD-ről kiderül, melyik tintapatron van kifogyóban, illetve szorul cserére. Kövesse az LCD üzeneteit a tintapatronok megfelelő sorrendben való cseréjéhez. Attól függetlenül, hogy a készülék jelzi, hogy egy tintapatron kiürült és cserélnie kell, valamennyi tinta még marad a patronban. Valamennyi tintát hagyni kell a patronban ahhoz, hogy a kiszáradás miatt a nyomtatófej ne károsodjon. FONTOS A Brother többfunkciós készülékek speciális tintával működnek, és akkor nyújtják a legoptimálisabb teljesítményt és akkor a legmegbízhatóbbak, ha eredeti Brother tintapatronnal használják őket. A Brother nem tudja garantálni a tinta vagy a patron optimális teljesítményét és megbízhatóságát, ha Ön más márkájú tintapatront használ. Éppen ezért a Brother cég nem ajánlja más, az eredeti Brother márkától eltérő márkájú patronok használatát vagy a kiürült patronok más forrásból történő újratöltését. Ha a nyomtatófej vagy a berendezés más részeinek meghibásodását a berendezéssel nem kompatibilis termékek használata okozta, akkor a garancia nem fedezi a szükséges javításokat. A a Nyissa ki a tintapatrontartó fedelét. Ha egy vagy több tintapatron élettartama végére ért, akkor az LCD az alábbiakat jeleníti meg: Csak mono nyomt. vagy Nyomtatás hiba. b Nyomja meg a reteszeléskioldó kart az LCD-n feltüntetett patron kioldásához. Vegye ki a készülékből a patront. c Nyissa ki az LCD-kijelzőn megjelölt szín patrontartóját, majd vegye ki a patront a készülékből. A 33

42 d A sárga védősapkán található zöld gombot forgassa el az óramutató járásával megegyező irányba, amíg nem kattan, amikor a vákuum tömítése megszűnik, majd vegye le a sapkát (1). f Óvatosan nyomja be a patront kattanásig, majd zárja le a festékpatron fedelét. 1 g A készülék automatikusan visszaállítja a festékpont-számlálót. e Minden színnek megvan a maga megfelelő helyzete. Helyezze be a tintapatront a címkén látható nyíl irányába. Megjegyzés Ha kicserélt egy tintapatront, például a feketét, az LCD kérheti annak ellenőrzését, hogy új-e a patron (pl. Kicserélte Fekete). Minden egyes új beillesztett patron esetében nyomja meg a + (Igen) gombot, amely automatikusan lenullázza a nyomtatópont-számlálót arra az adott színre. Ha a beszerelt tintapatron nem új, ügyeljen rá, hogy a - (Nem) gombot nyomja meg. Ha az LCD-n a Nincs festékkaz. vagy a Nem detektálható üzenet látható a tintapatron beszerelése után, ellenőrizze, hogy a tintapatronok megfelelően lettek behelyezve. VIGYÁZAT Ha tinta kerül a szemébe, azonnal mossa ki vízzel és forduljon orvoshoz. 34
