1 A vasúti közlekedés informatikai szabályozási struktúrája; az információs rendszerek csoportosítása állami szereplők: pályavasút működtetők: vasúti infrastruktúráért felelős szervezetek vasúttársaságok: magán- vagy közvállalkozások, áru- és/vagy személyszállítás ügyfelek (feladók, címzettek) Fejlődési irányok: Jelenleg: a vasúti informatikai rendszerek egyediek, nemzeti piaci követelmények szerint fejlesztették ki => akadályozza a határokon átívelő információ-szolgáltatásokat Pályavasúti információs rendszerek A szereplők információs kapcsolatai Vasúttársaságok (áru és személyfuvarozók) információs rendszerei Cél: kölcsönös átjárhatóság, infokommunikációs rendszerek összekapcsolása (integráció) Ügyfelek (feladók, címzettek) információs rendszerei

2 Forrás: Bacsa János: A MÁV Zrt. Pályavasúti Üzletág üzleti folyamatának elemzése a pályahasználati díj megállapítását támogató informatikai rendszerek fejlesztése szemszögéből c. diplomaterv Hazai vasúti szervezetek állami szereplők: pályavasút működtetők: vasúttársaságok:

3 Forrás: Bacsa János: A MÁV Zrt. Pályavasúti Üzletág üzleti folyamatának elemzése a pályahasználati díj megállapítását támogató informatikai rendszerek fejlesztése szemszögéből c. diplomaterv A MÁV csoport szervezeti felépítése

4 Vasúti áruszállítás szabályozási struktúrája Az irányítást végző infomratikai rendszer V 1 irányítás Központi szállításirányítási rendszer R 1 irányítás R m irányítás Vm+1 irányítás Területi irányítandó körzetek, műveletek V 1 R 1 R m V m+1 Hálózati fel- és Á 1 Á 2 Á leadási műveletek n-1 Á n Feladók Címzettek Jelmagyarázat: Á - Állomáskörzeti műveletek V - Vonali mozgás R Rendező pályaudvari műveletek

5 Címzett SZÁLLÍTTATÓK Csonka kocsiforduló ciklus Feladó A vasúti kocsiforduló folyamatábrája Kocsiigény jelzés Áru feladás K ü M (Kiállítás) (Megrakás) Állomáskörzeti irányítandó műveletek Áru kiszolgáltatás VB r V r VK r K r K VB ü V ü (Besorozás) R r (Kisorozás) (Kiállítás) (Kirakás) (Besorozás) R ü Teljes kocsiforduló ciklus Vonali vonatforgalom irányítás Irányítandó rendező pályaudvari műveletek Állomáskörzeti irányítandó műveletek Vonali vonatforgalom irányítás Irányítandó rendező pályaudvari műveletek rendező pályaudvari folyamatirányító rendszer vonali vonatforgalom irányító rendszer központi szállításirányítási rendszer Jelmagyarázat: ü - üres kocsi r - rakott kocsi VK ü (Kisorozás) Állomáskörzeti irányítandó műveletek

6 Útvonali továbbítás Vonatból kisorozás Átadás az ügyfélnek Megrakás Átvétel az ügyféltől Vonatba sorozás Útvonali továbbítás Rendező pu.-ra érkezés Rendezés Rendező pu.-ról indulás Útvonali továbbítás Kisorozás Átadás az ügyfélnek Kirakás Átvétel az ügyféltől Vonatba sorozás Útvonali továbbítás Kocsik állapot-és elhelyezkedési diagramja Üres Állapot Rakott kocsi Ügyfélnél Vasútnál kocsi Elhelyezkedés Állomáson Vonalon Rendező pályaudvaron kocsi t Kocsival végzett műveletek

7 Üzemirányítás forgalomirányítás KÖFI - KÖFE A vasútüzemi információs rendszerek csoportosítása információkezelés alapja: technológiai és üzleti folyamatok Infrastruktúra működtetők (pályavasút) Személyszállító vasúttársaság Áruszállító vasúttársaság Kapacitás-elosztó szervezet (VPE) Szállítás előtti funkciók (rendszerek) Karbantartás-tervezés IÜR (Integrált ügyfélkapcsolati rendszer) PCS (Útvonaltervező rendszer) Menetvonali igénylések Menetrendkészítés Helyfoglalás, jegytarifálás, jegykiállítás JÉ Jegy értékesítési rendszer Személyzet vezénylés Járművezénylés Megrendelői kapcsolattartás (E-Freight rendszer) Menetvonali igénylések Menetrendkészítés SZIR (Szállításirányítási információs rendszer) Rendkívüli küldemények kezelése (WinRK) Menetvonal-katalógus létrehozása KAPELLA (Menetvonal igénylő informatikai rendszer) OSS (Belföldi és nemzetközi menetvonal igényeket feldolgozó rendszer) TAKT (Menetrendszerkesztő rendszer) Szállítás közbeni funkciók (rendszerek) Teljesítményösztönző rendszer FOR (Forgalmi Vonatközlekedési Információs rendszer - FOR00 naplózó alrendszer) TIS (Vonatközlekedést felügyelő rendszer) Fedélzeti és állomási valamint internetes utastájékoztatás Vonatinfo Menetjegy ellenőrzés Kocsiirányítás SZIR (Szállításirányítási információs rendszer) Határforgalom irányítása (SZIR, HHR, HIR, ZAIR) Rakománykövetés (E-Freight rendszer, Fuvarinfo) Azonnali változtatásra vonatkozó igényeket feldolgozó rendszer Szállítást követő funkciók (rendszerek) PASS2 (Pályahasználat számlázási és statisztikai rendszer a hálózati üzletszabályzat HÜSZ alapján) CIS (Pályahasználati díjakról tájékoztató rendszer) Panaszkezelés Elemzés, statisztika készítés Számlázás, elszámolás, elemzés, statisztika készítés Elemzés, statisztika készítés Teljesítménymérés Elszámolás Jelmagyarázat: PCS Path Coordination System nemzetközi forgalomban TIS Train Information System CIS Charging Information System OSS One Stop Shop

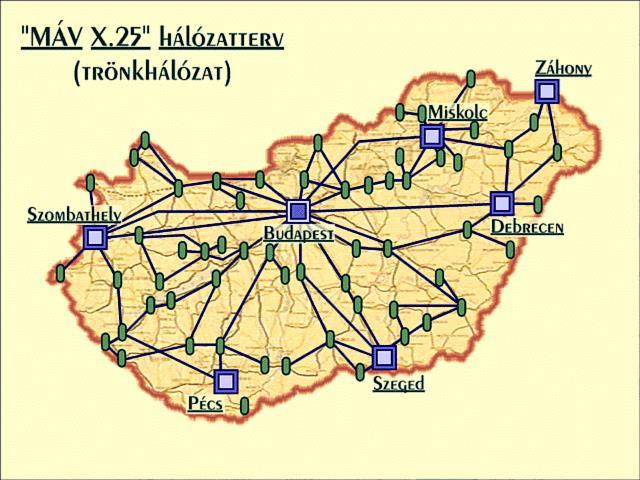

8

9 A vasúti közlekedés jellegzetes információs rendszerei Rail Net Europe TIS Train Information System (EUROPTIRAILS) - vonatkövetés, aktuális és előjelzett adatokkal EU-s vasutak (12 infrastruktúra üzemeltető) együttműködése, szerver: Rómában célok operatív igények kezelése, optimalizálása a vonatkésések csökkentése nemzetközi forgalomban (forgalmi zavarok kezelése) várható érkezés meghatározása (time shifting method) Pályavasúti információs rendszerek web-alapú alkalmazás nyers adatok szabványos cseréje továbbfejlesztés üzenet a késésekről előrebecslési eljárás továbbfejlesztése a vasúttársaságok közvetlen hozzáférése az adatokhoz Forrás: és

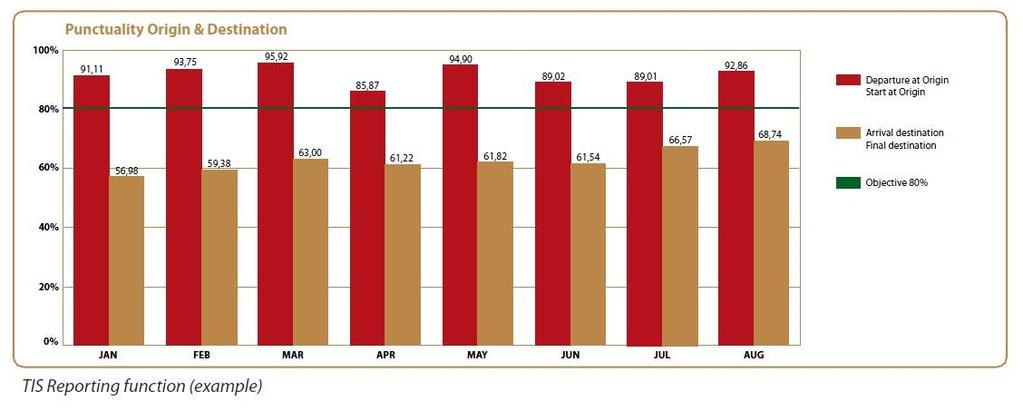

10 komponensei Average delay per train number on specified reporting points vonatforgalmi információs rendszer forgalom (minőség) elemző rendszer menetvonal menedzsment Reporting point 1 Reporting point n Forrás: és

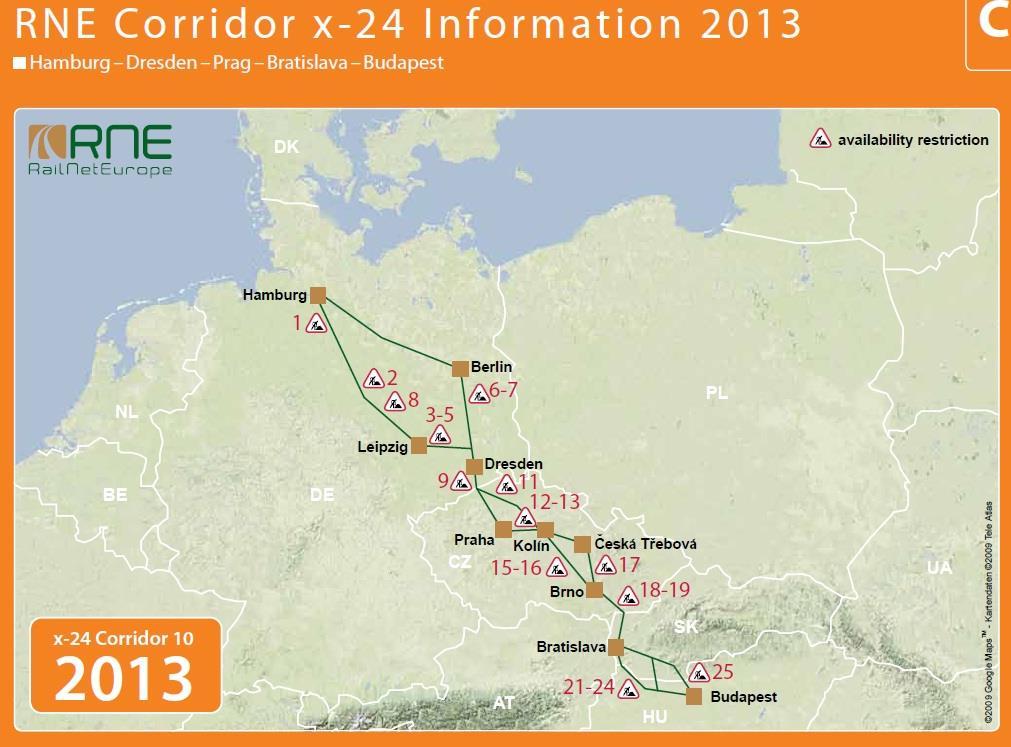

11 PCS Path Coordination System a nemzetközi vonatok pozíciói percenként frissülnek, 3400 vonat/nap, 4700 azonosítási pont

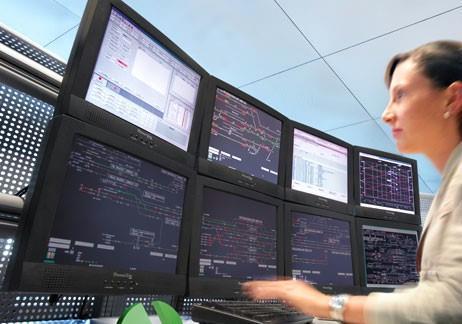

12 Korszerű forgalomirányító munkahely

13 Korszerű üzemirányítói munkahely

14 Szállításirányítási Információs Rendszer (SZIR) fő funkciói: Vonat- és küldemény követés (hálózati kocsihelyzet áttekintése) minatvételezési időköz Számítógéppel támogatott kocsielosztás (kocsi túltartózkodások nyomon követése) Azonos szállítási teljesítmény megvalósítása kisebb gördülő állománnyal Ütemezhető kocsibehívás javításra, teljesítményfüggő kocsikarbantartás Jelentés készítés és lekérdezés Felhasználó által (jogosultság szerint, paraméterek megadásával) Automatikusan, meghatározott esemény hatására (Pl. vonatfelvétel lezárása után a vonatterhelési kimutatás automatikusan elkészül) ügyfelek hozzáférése: - MÁV adatátviteli hálózathoz kapcsolódó SZIR-terminál - Interneten keresztüli kapcsolat információtartalom lehet: keresett küldemény, vasúti kocsi pillanatnyi helye (állomás, vonatszám) vasúti kocsi állapota (rakott: áru adatai; üres; sérülés) nemzetközi fuvarozásnál a határátlépés adatai testreszabott adattartalmú, formátumú jelentés megállapodás szerinti gyakorisággal, időpontban

15 funkcionális áttekintés Kereskedelem (előzetes szállítási megbízás; fuvarozási ajánlattétel, kocsi megrendelés, küldemény követés) Vonattervezés Vonatképzés (mozdony vonathoz rendelése, vonatfelvétel) Vonattovábbítás vonatkövetés Tehervonati Közlekedési Rendben (TKR) előírt vonatesemények (tervezett, ill. nem tervezett) rögzítése Rendező pályaudvari műveletek Kocsielosztás Műszaki kocsiszolgálat (kocsik karbantartásra utalásának ütemezése, menetközben meghibásodott kocsik kezelése) Határforgalmi műveletek - HHR (beléptetés, kiléptetés) Speciális záhonyi feladatok - ZAIR

16 törzsadatok Szolgálati helyek adatai szolgálati hely statisztikai száma típusa neve igazgatósági kód határállomás-e telepített SZIR állomás, v. hová kell továbbítani az adatokat kocsik átsorozásához normaidők kapcsolódó szolgálati helyek, pl. járműjavító vágányok használható hossza Vonó- és vontatott járművek adatai: Mozdonyok - max. sebesség - honos vontatási telep Teherkocsik - műszaki adatok - karbantartási adatok Irányítási szabályzat - díjszabási távolságok Vonalhálózat adatai két szolgálati hely közötti szakasz igazgatósági kódja, hossza, stb. továbbfejlesztés - közvetlen számítógépes kapcsolat nagyobb fuvaroztatókkal - központi forgalom ellenrző (KÖFE), illetve központi forgalomirányító (KÖFI) berendezések kapcsolata - fuvardíj elszámoláshoz szükséges adatok felvétele, rögzítése - szomszédos vasutakkal kölcsönös adatcsere 2013-tól a Rail Cargo Hungaria az anyavállalat IT rendszerét használja

17 Ügyfél Információs Rendszerek hozzáférési jogosultságok információs szolgáltatások fuvarozás előtt: árufuvarozási és díjszabási felvilágosítás fuvarajánlatok készítése rakodási szabályok ismertetése fuvardíj előkalkuláció fuvarlevél kitöltés inforrmációs szolgáltatások fuvarozás alatt: küldemények futásfelügyelete határforgalmi információk inforrmációs szolgáltatások fuvarozás után: számlázási információk elemzések, statisztikák FUVARINFO tájékoztatás a küldeményekről on-line lekérdezéssel, -küldéssel, letöltéssel, rendszer-rendszer kapcsolatban

18 E-CIM elektronikus nemzetközi fuvarlevél rendszer (elektronikus aláírással és időpecséttel) on-line lekérdezéssel, -küldéssel, letöltéssel, rendszer-rendszer kapcsolatban FOR00 tényleges közlekedési és forgalmi adatok, szolgáltatások adatainak rögzítése MTR MÁV Térinformatikai Rendszer a vasúti pálya, a távközlés, a biztosító berendezések és az erősáram szakterület eszközeinek nyilvántartása
