1 A természettudományos oktatás komplex megújítása a Révai Miklós Gimnáziumban és Kollégiumban Munkafüzet FIZIKA 11. évfolyam Horváth Petra TÁMOP /

2 TARTALOMJEGYZÉK Előszó... 3 A laboratórium munka és balesetvédelmi szabályzata Kényszerrezgés, rezonancia A fonálinga lengésidejének meghatározása Vonal menti hullámok Kísérletek hullámkáddal Felületi hullámok interferenciája, elhajlása A hang tulajdonságai Állóhullámok Hangsebesség mérése állóhullámokkal Doppler-effektus Fénytörés vizsgálata Hartl-korongon Teljes visszaverődés Gyűjtőlencse fókusztávolságának meghatározása Összetett optikai rendszerek Színszóródás, színkeverés Az elektromágneses hullámok tulajdonságai Elektromos rezgőkör Fényhullámok interferenciája, elhajlása Fénypolarizáció A fotoeffektus Láncreakció Fogalomtár Források... 74

3 ELŐSZÓ Kedves Diákok! A kezetekben tartott munkafüzet az Öveges program keretében kiírt pályázat terméke. A természettudományok szerepe az utóbbi tíz évben felértékelődött, hiszen a rohamosan fejlődő technikai világban, de már szinte a mindennapokban sem tudnánk eligazodni természettudományos ismeretek nélkül. A fogyasztói társadalom bőségzavarában szükség van a józan ítélőképességre, a logikus gondolkodásra, az innovatív megoldásokra. Ehhez szeretnék nektek segítséget adni olyan egyszerű, tantermi körülmények között elvégezhető kísérletekkel, amelyek néha csak modelljei a valóságnak, mégis jól megérthető velük az adott természeti jelenség vagy fizikai fogalom. A munkafüzet ismétlő feladattal vagy bevezető kísérlettel kezdődik. Előbbi célja az, hogy ismereteiteket rendszerben foglalva, egy egység részeként tudjátok kezelni. Utóbbi pedig a motivációt, érdeklődés felkeltését szolgálja. A kísérletek többségét magatok önállóan, vagy egy csoport tagjaként diáktársaitokkal együtt végezhetitek el. A mellékelt kérdések az adott jelenség alaposabb megfigyelését, könnyebb megértését támogatják. A mérési feladatok során megtanulhatjátok a jegyzőkönyvkészítés lépéseit, a hibaszámítás alapjait. Az eszközlista és a kísérletek leírása segít benneteket azok összeállításában és az esetlegesen felmerülő problémák megoldásában. A leírások után hagyott helyek az általatok készített rajzok, ábrák helyei, ezzel szeretném segíteni az adott tananyag könnyebb és gyorsabb feldolgozását. Az évfolyamonkénti munkafüzetekben húsz foglalkozást találtok. Ezek nem fedik le a teljes éves anyagot, viszont igyekeztem minden témakört érinteni, és a fontosabb, illetve érdekesebb problémákat kiemelni. Közületek többen érettségizni is fognak fizikából, ezért a kétszintű vizsgarendszer követelményeinek megfelelő feladatokat is beillesztettem a munkafüzetbe. Az összetettebb, mérési feladatok többnyire emelt szintű példák. Örömteli, felfedező tanulást kívánok! A szerző 3

4 A LABORATÓRIUM MUNKA ÉS BALESETVÉDELMI SZABÁLYZATA 1. A laboratóriumban a tanuló csak tanári felügyelet mellett tartózkodhat és dolgozhat. Annak területére csak engedéllyel léphet be és azt csak engedéllyel hagyhatja el. 2. A kabátokat, táskákat és egyéb felszerelési tárgyakat a ruhatári részben (az előtérben) kell elhelyezni, a laboratóriumba csak a munkához szükséges eszközöket szabad bevinni. 3. A laboratóriumi munka során köpeny használata kötelező! Szükség esetén, ha a gyakorlat előírja, védőszemüveget és védőkesztyűt kell viselni. 4. A kísérletek megvalósítása előtt győződjünk meg róla, hogy az alkalmazott eszközök, demonstrációs anyagok nem sérültek, rongálódtake. Hiba esetén értesítsük a laboratórium személyzetét. 5. A kísérleti eszközöket, anyagokat, csak és kizárólag rendeltetésszerűen, kellő körültekintéssel használjuk! 6. A kísérlet megkezdése előtt, a foglalkozást vezető tanár, ismerteti a végrehajtandó feladatot, és a végrehajtás főbb mozzanatait. Továbbá külön felhívja a tanulók figyelmét az esetleges veszélyforrásokra! 7. A balesetek és az anyagi kár megelőzése érdekében a kísérleteket gondosan, a leírtaknak megfelelően hajtsuk végre. 8. Munkánk során a laboratóriumban tartózkodók testi épségét, illetve azok munkájának sikerét ne veszélyeztessük! A kísérleti munka elengedhetetlen feltétele a rend és fegyelem. 9. A sérülések, balesetek elkerülése érdekében a foglalkozást vezető tanár folyamatosan nyomon követi a kísérletek előkészítését és végrehajtásának menetét. Bármilyen gond, probléma esetén, azonnal jelezzünk neki! 10. Az érdemi munka befejeztével gondoskodjuk róla, hogy az eszközöket a kiindulási állapotnak megfelelően tisztán és rendben hagyjuk hátra. A szabálytalanul tárolt eszközök balesetet okozhatnak, illetve károsodhatnak. 11. A laboratóriumból történő távozást megelőzően győződjünk meg róla, hogy a helyiségben tűz-, balesetveszélyes helyzetet nem hagyunk hátra. A laboratórium működési rendjének megfelelően hajtsuk végre az áramtalanítást. 12. Baleset esetén a lehető leggyorsabban mérjük fel a sérülés, illetve sérülések mértékét, kezdjük meg a sérültek ellátását. Amennyiben úgy ítéljük meg, kérjük az iskola egészségügyi személyzetének segítségét, 4

5 vagy ha a helyzet megkívánja, haladéktalanul hívjunk mentőt. Egyértelmű utasításokkal szabjunk feladatot a tanulók tevékenységét illetően, elkerülve ezzel a további balesetek bekövetkezését, illetve az esetleges anyagi károk gyarapodását. 13. A fizikai kísérletek leggyakoribb veszélyforrása az elektromos áram. Baleset esetén meg kell bizonyosodni arról, hogy a sérült nincs már feszültség alatt. A baleset helyén elsődleges feladat a kapcsolótáblán lévő főkapcsoló lekapcsolása! 14. Az elektromos balesetek elkerülhetők, ha betartjuk és betartatjuk az érintésvédelmi szabályokat! A hallgatói áramkörök minden esetben feszültségmentes állapotban kerüljenek összeállításra, azt követően csak ellenőrzés után, és engedéllyel kössék rá a tápfeszültséget. Üzemzavar esetén kérjük a labor dolgozóinak segítségét. 15. Tűz esetén, vagy tűzveszélyes helyzetben, azonnal értesítsük a labor személyzetét! Határozottan utasítsuk a tanulókat a labor elhagyására! A laboratóriumban elhelyezett tűzoltó készülékeket csak akkor kezdjük el használni, ha jártasnak érezzük magunkat a készülék működtetésében. Tűzoltó készülékkel embert oltani nem szabad! A laboratóriumi fizika eszközökön és berendezéseken található jelzések, ábrák jelentései: Vigyázz! Forró felület! Vigyázz! Alacsony hőmérséklet! Vigyázz! Tűzveszély! Vigyázz! Mérgező anyag! Vigyázz! Radioaktív sugárzás! Vigyázz! Áramütés veszélye! Vigyázz! Lézersugár! 5

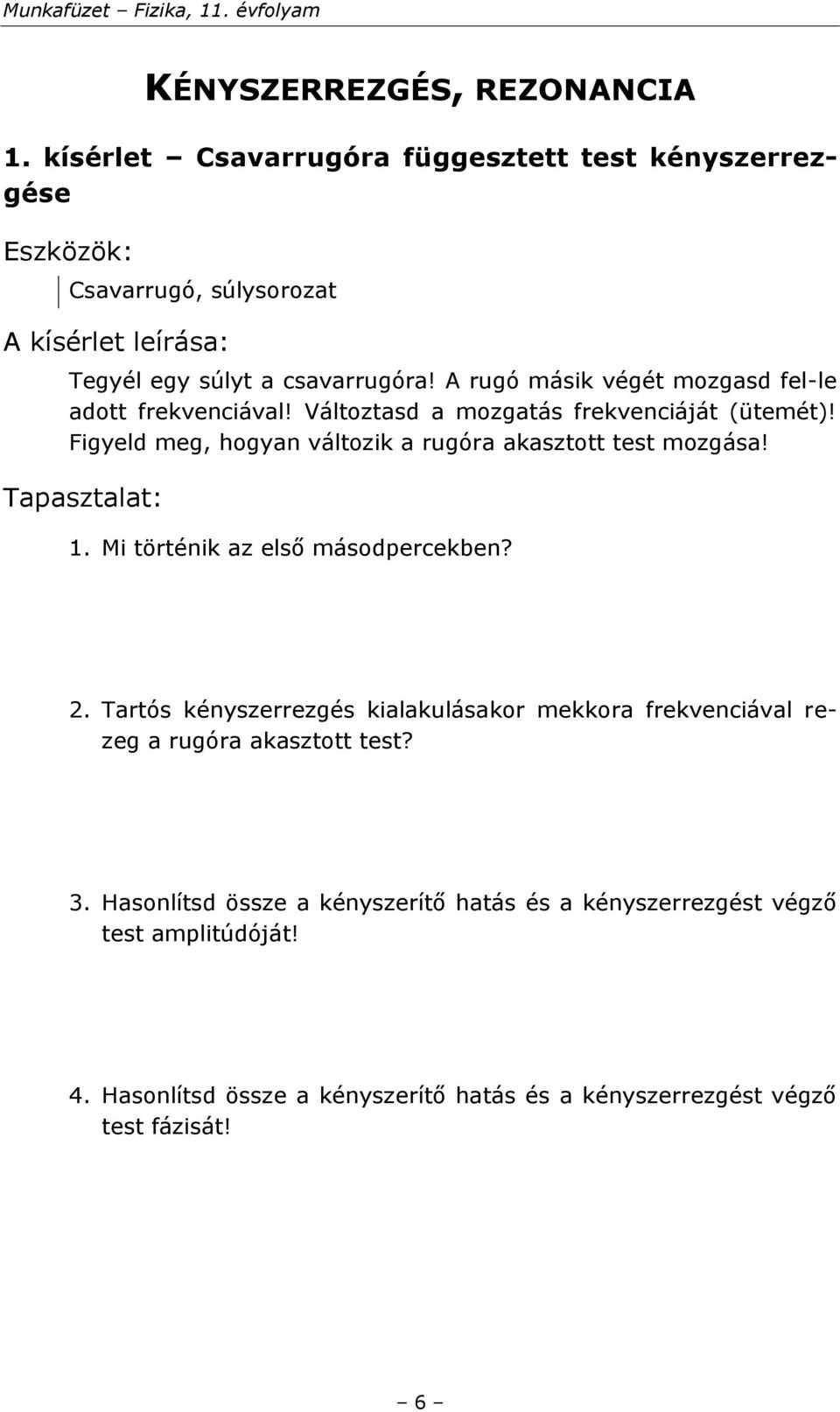

6 KÉNYSZERREZGÉS, REZONANCIA 1. kísérlet Csavarrugóra függesztett test kényszerrezgése Csavarrugó, súlysorozat Tegyél egy súlyt a csavarrugóra! A rugó másik végét mozgasd fel-le adott frekvenciával! Változtasd a mozgatás frekvenciáját (ütemét)! Figyeld meg, hogyan változik a rugóra akasztott test mozgása! Tapasztalat: 1. Mi történik az első másodpercekben? 2. Tartós kényszerrezgés kialakulásakor mekkora frekvenciával rezeg a rugóra akasztott test? 3. Hasonlítsd össze a kényszerítő hatás és a kényszerrezgést végző test amplitúdóját! 4. Hasonlítsd össze a kényszerítő hatás és a kényszerrezgést végző test fázisát! 6

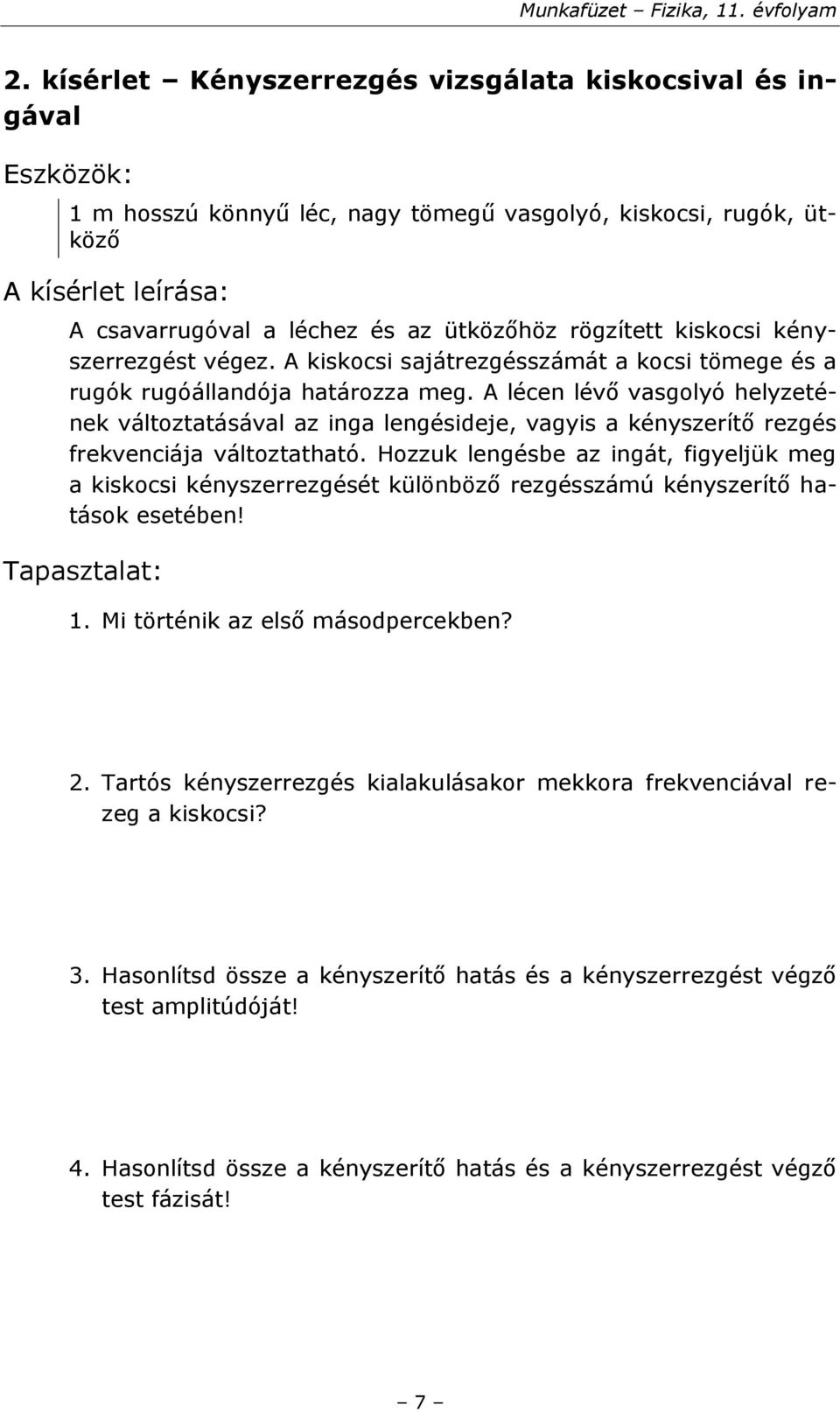

7 2. kísérlet Kényszerrezgés vizsgálata kiskocsival és ingával 1 m hosszú könnyű léc, nagy tömegű vasgolyó, kiskocsi, rugók, ütköző A csavarrugóval a léchez és az ütközőhöz rögzített kiskocsi kényszerrezgést végez. A kiskocsi sajátrezgésszámát a kocsi tömege és a rugók rugóállandója határozza meg. A lécen lévő vasgolyó helyzetének változtatásával az inga lengésideje, vagyis a kényszerítő rezgés frekvenciája változtatható. Hozzuk lengésbe az ingát, figyeljük meg a kiskocsi kényszerrezgését különböző rezgésszámú kényszerítő hatások esetében! Tapasztalat: 1. Mi történik az első másodpercekben? 2. Tartós kényszerrezgés kialakulásakor mekkora frekvenciával rezeg a kiskocsi? 3. Hasonlítsd össze a kényszerítő hatás és a kényszerrezgést végző test amplitúdóját! 4. Hasonlítsd össze a kényszerítő hatás és a kényszerrezgést végző test fázisát! 7

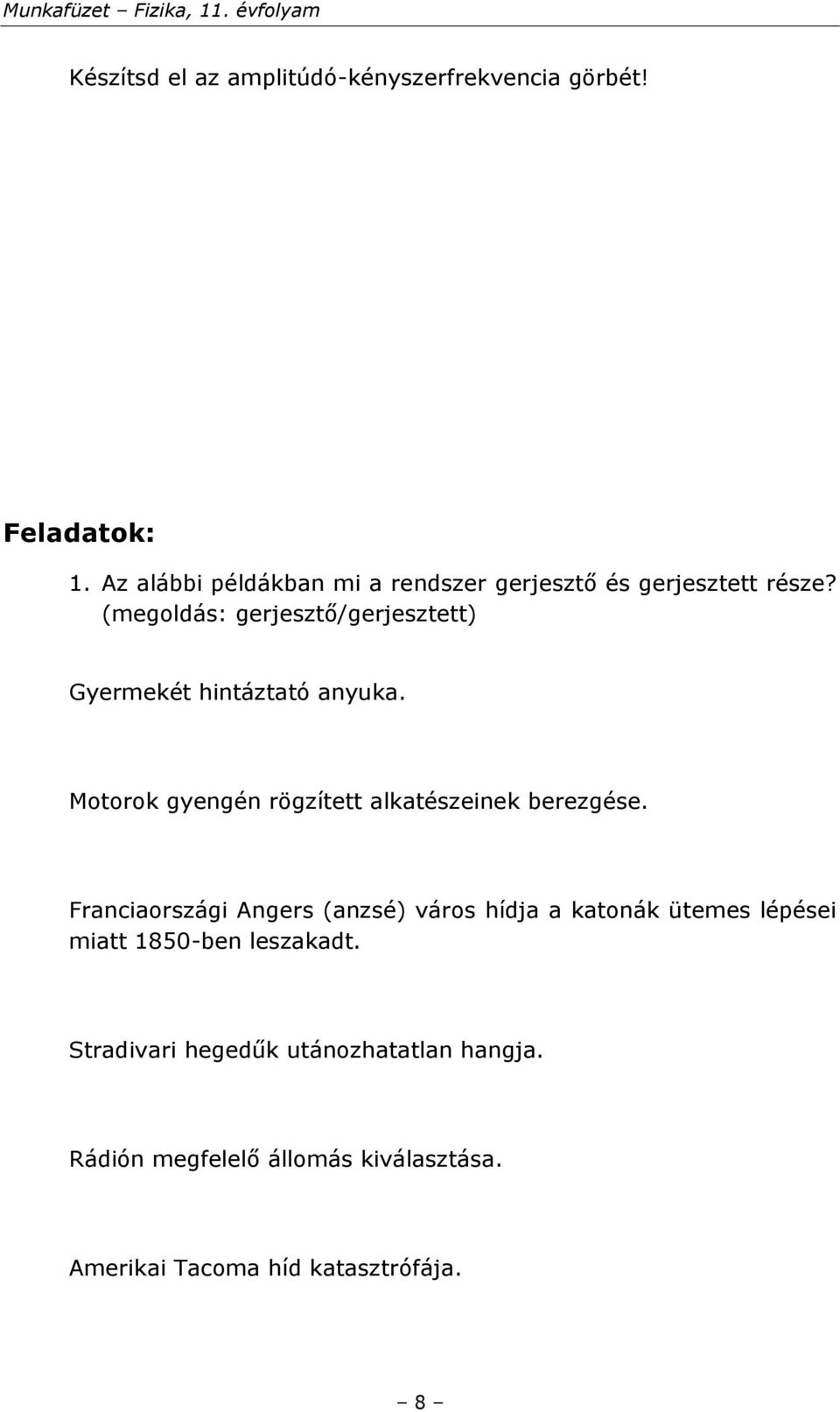

8 Készítsd el az amplitúdó-kényszerfrekvencia görbét! Feladatok: 1. Az alábbi példákban mi a rendszer gerjesztő és gerjesztett része? (megoldás: gerjesztő/gerjesztett) Gyermekét hintáztató anyuka. Motorok gyengén rögzített alkatészeinek berezgése. Franciaországi Angers (anzsé) város hídja a katonák ütemes lépései miatt 1850-ben leszakadt. Stradivari hegedűk utánozhatatlan hangja. Rádión megfelelő állomás kiválasztása. Amerikai Tacoma híd katasztrófája. 8

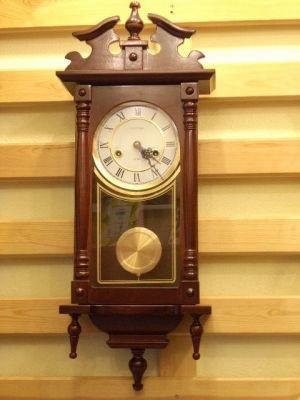

9 A FONÁLINGA LENGÉSIDEJÉNEK MEGHATÁROZÁSA Új tananyag bevezetése 1. A nagymama ingaórája vajon Los Angelesben is pontosan működne? Mitől függ az inga lengésideje? 1. ábra 1. kísérlet Fonálinga lengésideje Tanulói csoportonként 1 db fonálinga + (Bunsen-állvány) 1 db stopper, milliméterpapír Az L hosszúságú fonál végén lévő testet térítsd ki egyensúlyi helyzetéből és engedd el!(figyelj arra, hogy a kötél feszes legyen)! A stopperórát az elengedés pillanatában indítsd el! Tíz teljes lengés idejét mérd meg, és hat mérést végezz! Az egyes méréseknél 20 cm-enként változtasd az inga hosszát! A mérések eredményeit a mellékelt táblázatban rögzítsd! A mérési eredményeket ábrázold az L fonálhossz, majd az L fonálhossz négyzetgyökének függvényében! l(m) 10 T (s) T (s) l m 1. mérés 2. mérés 3. mérés 4. mérés 5. mérés 9

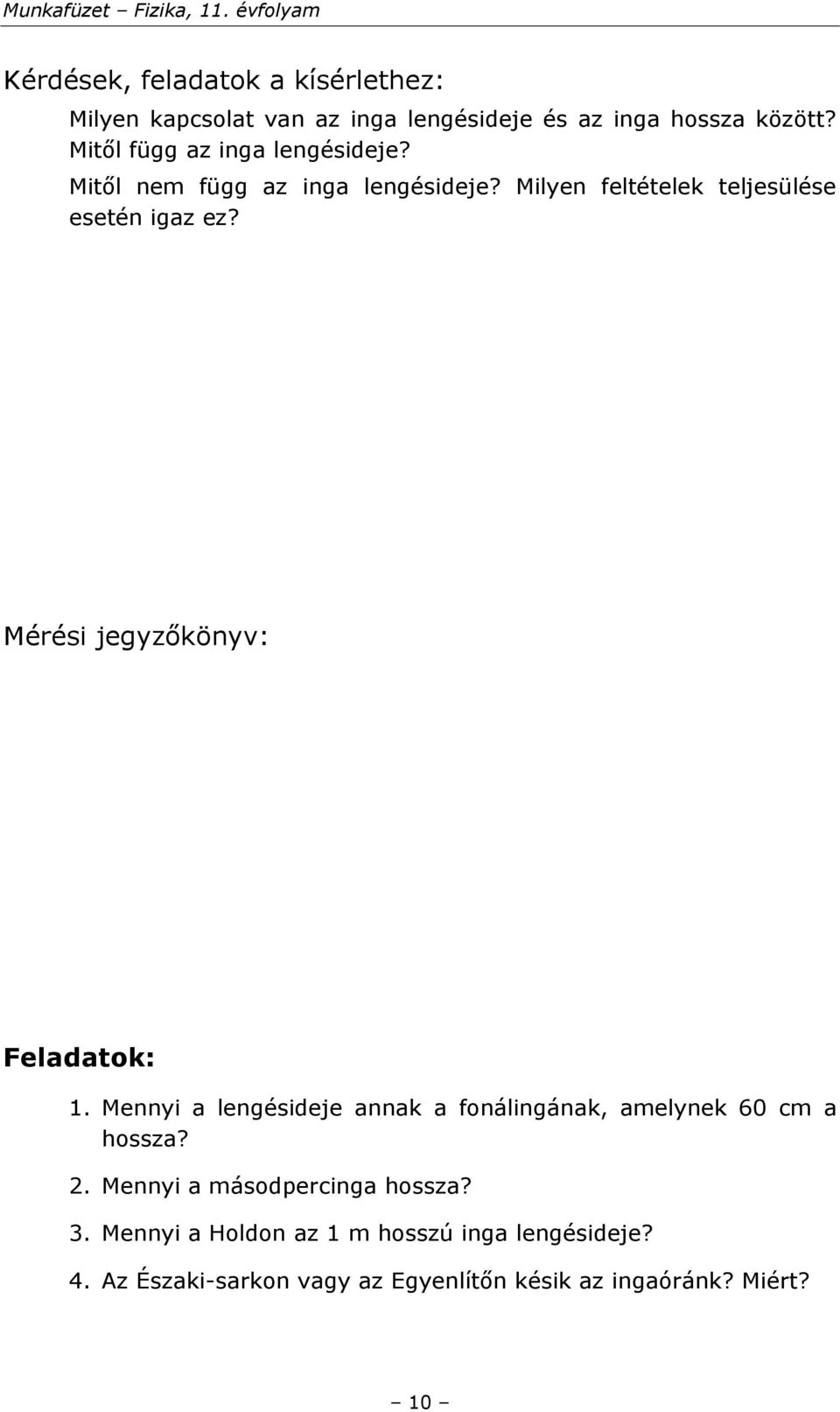

10 Kérdések, feladatok a kísérlethez: Milyen kapcsolat van az inga lengésideje és az inga hossza között? Mitől függ az inga lengésideje? Mitől nem függ az inga lengésideje? Milyen feltételek teljesülése esetén igaz ez? Mérési jegyzőkönyv: Feladatok: 1. Mennyi a lengésideje annak a fonálingának, amelynek 60 cm a hossza? 2. Mennyi a másodpercinga hossza? 3. Mennyi a Holdon az 1 m hosszú inga lengésideje? 4. Az Északi-sarkon vagy az Egyenlítőn késik az ingaóránk? Miért? 10

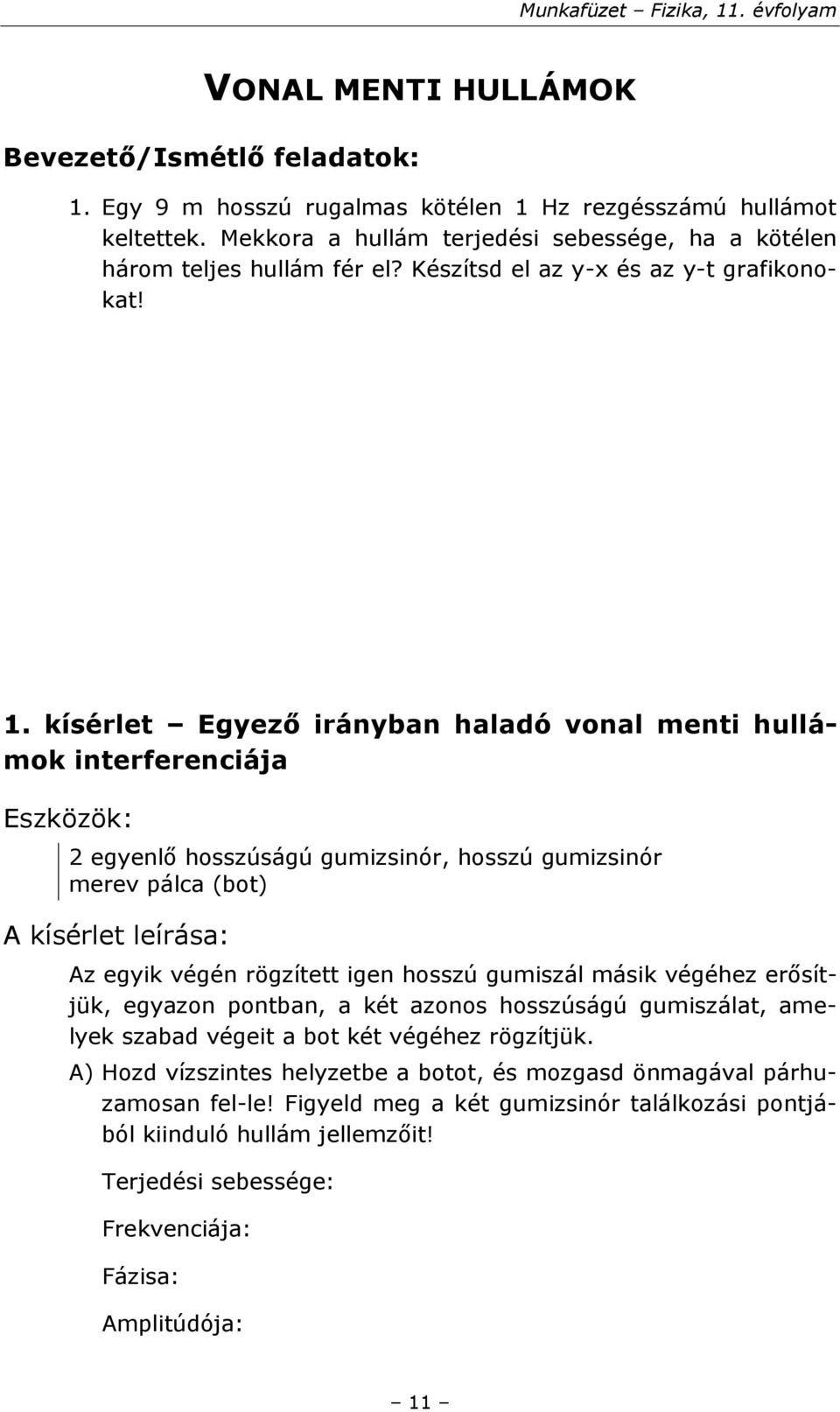

11 VONAL MENTI HULLÁMOK Bevezető/Ismétlő feladatok: 1. Egy 9 m hosszú rugalmas kötélen 1 Hz rezgésszámú hullámot keltettek. Mekkora a hullám terjedési sebessége, ha a kötélen három teljes hullám fér el? Készítsd el az y-x és az y-t grafikonokat! 1. kísérlet Egyező irányban haladó vonal menti hullámok interferenciája 2 egyenlő hosszúságú gumizsinór, hosszú gumizsinór merev pálca (bot) Az egyik végén rögzített igen hosszú gumiszál másik végéhez erősítjük, egyazon pontban, a két azonos hosszúságú gumiszálat, amelyek szabad végeit a bot két végéhez rögzítjük. A) Hozd vízszintes helyzetbe a botot, és mozgasd önmagával párhuzamosan fel-le! Figyeld meg a két gumizsinór találkozási pontjából kiinduló hullám jellemzőit! Terjedési sebessége: Frekvenciája: Fázisa: Amplitúdója: 11

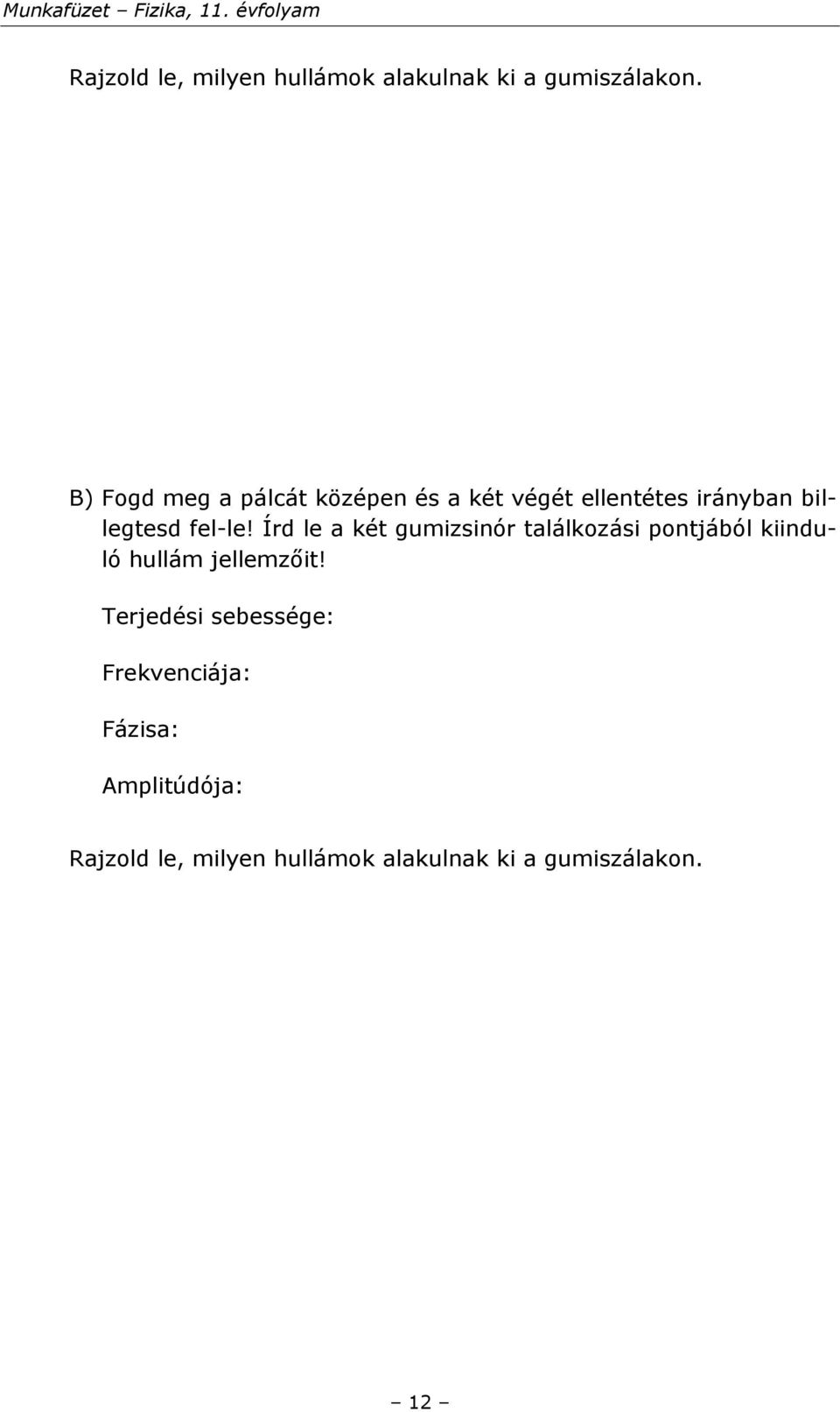

12 Rajzold le, milyen hullámok alakulnak ki a gumiszálakon. B) Fogd meg a pálcát középen és a két végét ellentétes irányban billegtesd fel-le! Írd le a két gumizsinór találkozási pontjából kiinduló hullám jellemzőit! Terjedési sebessége: Frekvenciája: Fázisa: Amplitúdója: Rajzold le, milyen hullámok alakulnak ki a gumiszálakon. 12

13 C) Mit tapasztalsz, a hullámokat vizsgálva, ha a pálcát nem a közepénél fogva billegteted az előzőhöz hasonló módon? Terjedési sebessége: Frekvenciája: Fázisa: Amplitúdója: Feladatok: 1. Két hullám hullámhossza megegyezik ( ), de amplitúdójuk különböző (A 1 =2 cm, A 2 =3 cm) és a második az elsőhöz viszonyítva /2-vel késik cm a) Rajzold meg a két hullám látható képét és b) a két hullám interferenciája miatt létrejövő eredő hullám képét! 2. Két egy irányban haladó hullám fáziskülönbség nélkül találkozik. Rajzold meg a két találkozó hullám és az eredő hullám képét, ha A 1 = 3 cm, A 2 = 2 cm, 1 3,14cm 2 6,28cm! 13

14 KÍSÉRLETEK HULLÁMKÁDDAL 1. kísérlet Hullámok terjedése és visszaverődése hullámkádban Hullámkád, excenter, léc, fémlap Az excenterhez csatlakoztatott rezgéskeltő léccel keltsünk folyamatosan egyenes hullámokat a hullámkádban! Helyezzünk a hullámkádba az egyenes hullámfrontokkal szöget bezáró függőleges fémlapot! Vizsgáljuk meg a kiinduló és a keletkező hullámképet! Készíts ábrát! Megjegyzés: Érdemes néhány hullámvonulatot kelteni, hogy az interferencia jelensége ne zavarja meg a visszaverődési törvény megfigyelhetőségét. Észrevételek, tapasztalatok: Visszaverődés törvénye: 14

15 2. kísérlet Vízhullámok törése síkfelületen Hullámkád, excenter, üveglemez Tegyünk a hullámkád aljára egy üveglemezt úgy, hogy kb. a kád aljának felét borítsa el! Az egyenes lemez rezgetésével keltsünk egyenes hullámokat az üveglemezzel nem fedett vízréteg felett! Ekkor a hullámok a mélyebb tartományból lépnek a sekélyebb fele. Készíts ábrát! Az ábrán jelöld a beesési merőlegest, a hullám terjedési irányát, a beesési és a törési szöget! Észrevételek, tapasztalatok: Mit tapasztalunk merőleges beesés esetén? Mit tapasztalunk ferde beesés esetén? 15

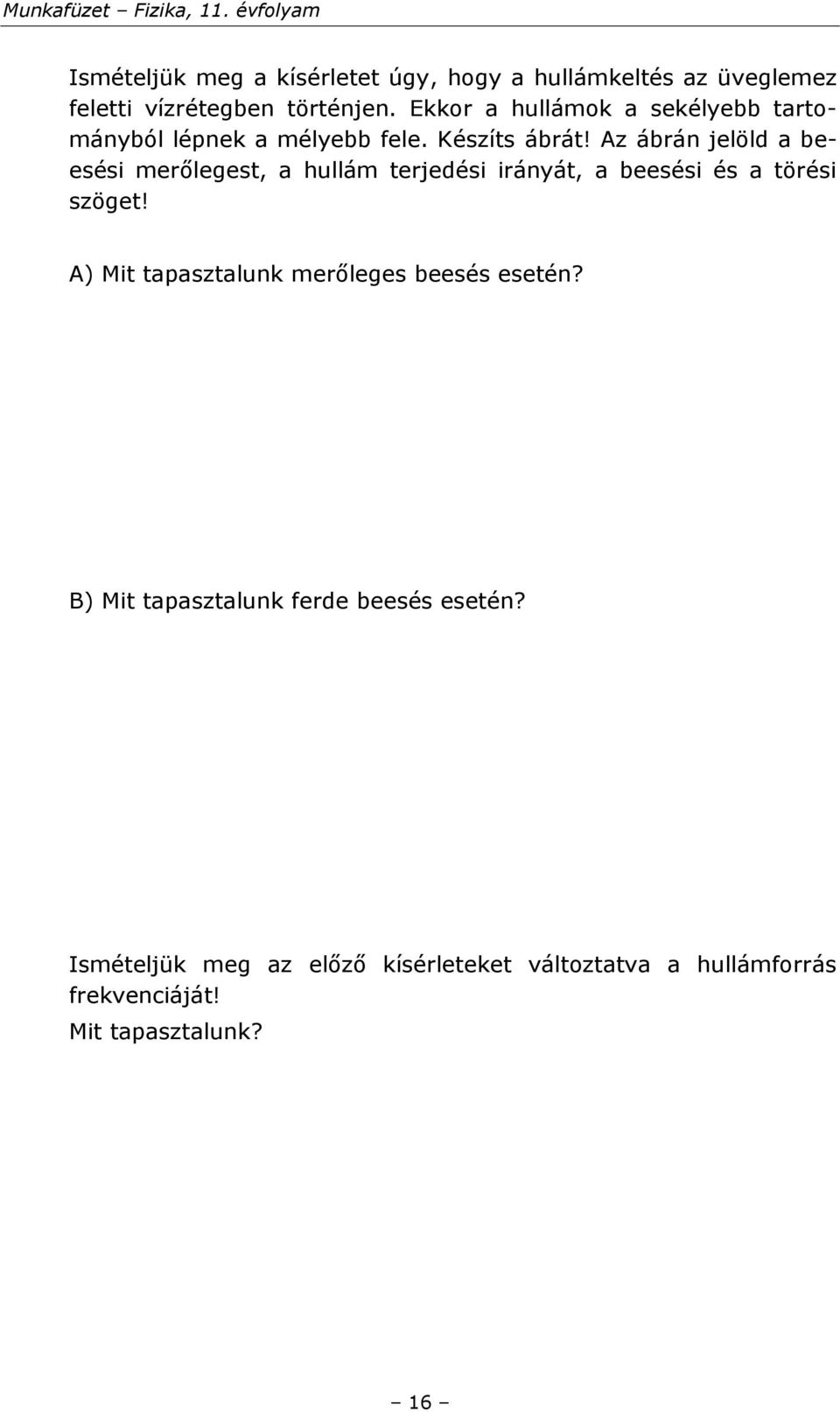

16 Ismételjük meg a kísérletet úgy, hogy a hullámkeltés az üveglemez feletti vízrétegben történjen. Ekkor a hullámok a sekélyebb tartományból lépnek a mélyebb fele. Készíts ábrát! Az ábrán jelöld a beesési merőlegest, a hullám terjedési irányát, a beesési és a törési szöget! A) Mit tapasztalunk merőleges beesés esetén? B) Mit tapasztalunk ferde beesés esetén? Ismételjük meg az előző kísérleteket változtatva a hullámforrás frekvenciáját! Mit tapasztalunk? 16

17 Tapasztalat: Feladatok: 1. Egy mechanikai hullám terjedési sebessége levegőben 340 m/s, a vízben 1490 m/s. Mekkora a víz levegőhöz viszonyított törésmutatója? Mekkora a levegő vízhez viszonyított törésmutatója? 2. A hullámkádban lévő víz felületén egy lemezzel 8 Hz rezgésszámú egyenes hullámot keltünk. A kialakuló 1 cm hullámhosszúságú hullám 450-os beesési szöggel érkezik a sekélyebb víz egyenes határához. Az új közegben kialakuló hullám hullámhossza 0,7 cm. Mekkora sebességgel terjed a hullám a mélyebb és a sekélyebb vízben? Mekkora a törési szög? 17

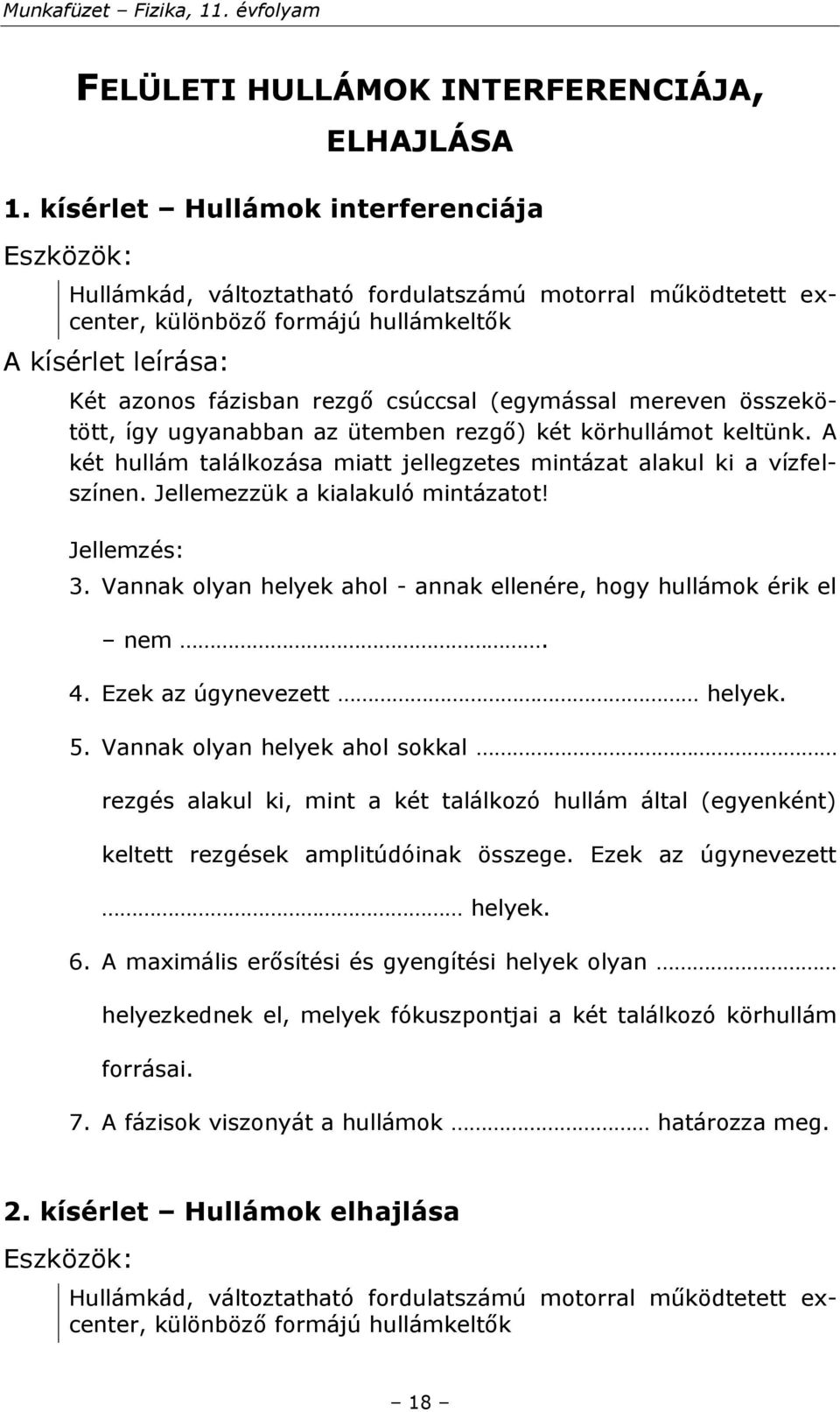

18 FELÜLETI HULLÁMOK INTERFERENCIÁJA, ELHAJLÁSA 1. kísérlet Hullámok interferenciája Hullámkád, változtatható fordulatszámú motorral működtetett excenter, különböző formájú hullámkeltők Két azonos fázisban rezgő csúccsal (egymással mereven összekötött, így ugyanabban az ütemben rezgő) két körhullámot keltünk. A két hullám találkozása miatt jellegzetes mintázat alakul ki a vízfelszínen. Jellemezzük a kialakuló mintázatot! Jellemzés: 3. Vannak olyan helyek ahol - annak ellenére, hogy hullámok érik el nem. 4. Ezek az úgynevezett helyek. 5. Vannak olyan helyek ahol sokkal rezgés alakul ki, mint a két találkozó hullám által (egyenként) keltett rezgések amplitúdóinak összege. Ezek az úgynevezett helyek. 6. A maximális erősítési és gyengítési helyek olyan helyezkednek el, melyek fókuszpontjai a két találkozó körhullám forrásai. 7. A fázisok viszonyát a hullámok határozza meg. 2. kísérlet Hullámok elhajlása Hullámkád, változtatható fordulatszámú motorral működtetett excenter, különböző formájú hullámkeltők 18

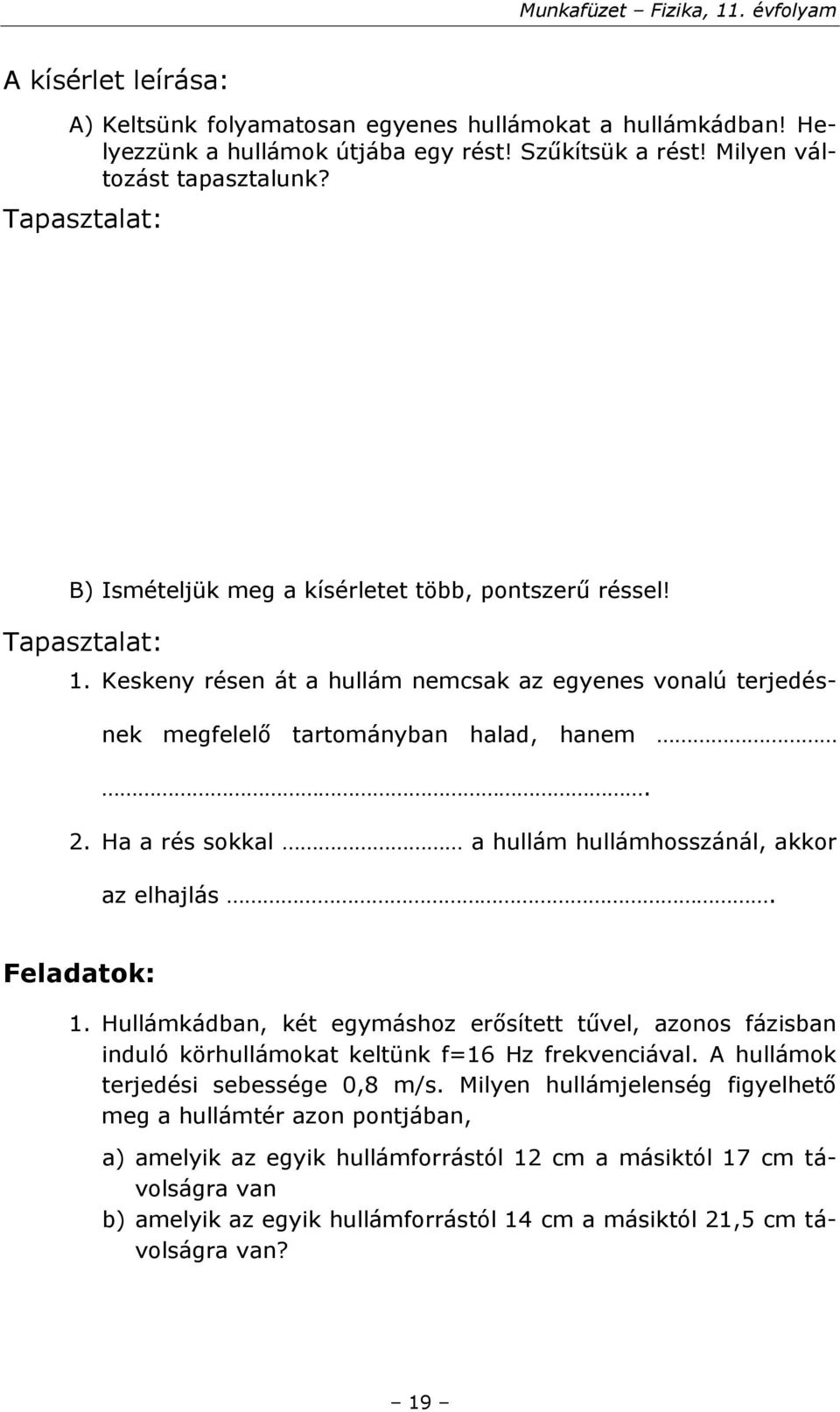

19 A) Keltsünk folyamatosan egyenes hullámokat a hullámkádban! Helyezzünk a hullámok útjába egy rést! Szűkítsük a rést! Milyen változást tapasztalunk? Tapasztalat: B) Ismételjük meg a kísérletet több, pontszerű réssel! Tapasztalat: 1. Keskeny résen át a hullám nemcsak az egyenes vonalú terjedésnek megfelelő tartományban halad, hanem. 2. Ha a rés sokkal a hullám hullámhosszánál, akkor az elhajlás. Feladatok: 1. Hullámkádban, két egymáshoz erősített tűvel, azonos fázisban induló körhullámokat keltünk f=16 Hz frekvenciával. A hullámok terjedési sebessége 0,8 m/s. Milyen hullámjelenség figyelhető meg a hullámtér azon pontjában, a) amelyik az egyik hullámforrástól 12 cm a másiktól 17 cm távolságra van b) amelyik az egyik hullámforrástól 14 cm a másiktól 21,5 cm távolságra van? 19

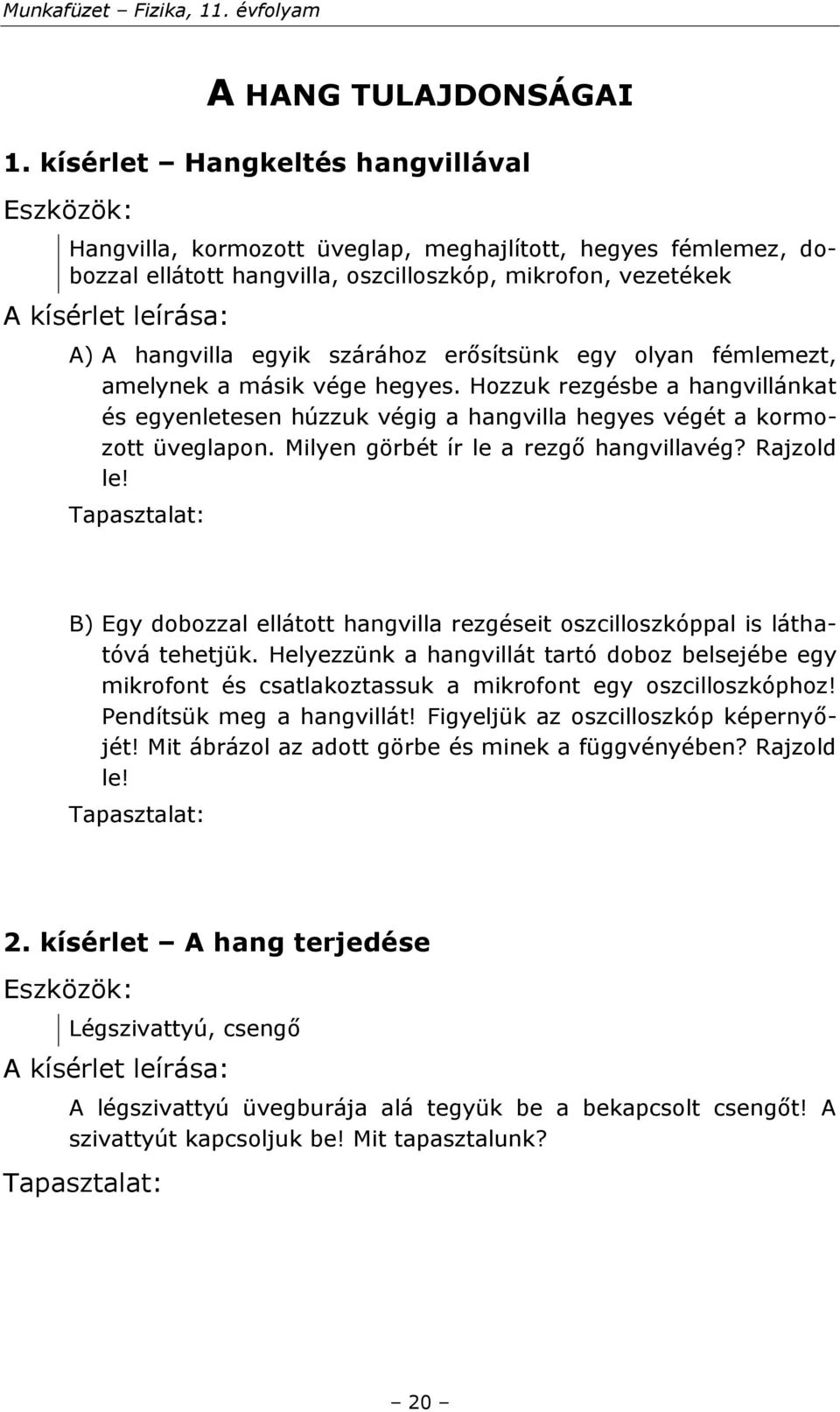

20 A HANG TULAJDONSÁGAI 1. kísérlet Hangkeltés hangvillával Hangvilla, kormozott üveglap, meghajlított, hegyes fémlemez, dobozzal ellátott hangvilla, oszcilloszkóp, mikrofon, vezetékek A) A hangvilla egyik szárához erősítsünk egy olyan fémlemezt, amelynek a másik vége hegyes. Hozzuk rezgésbe a hangvillánkat és egyenletesen húzzuk végig a hangvilla hegyes végét a kormozott üveglapon. Milyen görbét ír le a rezgő hangvillavég? Rajzold le! Tapasztalat: B) Egy dobozzal ellátott hangvilla rezgéseit oszcilloszkóppal is láthatóvá tehetjük. Helyezzünk a hangvillát tartó doboz belsejébe egy mikrofont és csatlakoztassuk a mikrofont egy oszcilloszkóphoz! Pendítsük meg a hangvillát! Figyeljük az oszcilloszkóp képernyőjét! Mit ábrázol az adott görbe és minek a függvényében? Rajzold le! Tapasztalat: 2. kísérlet A hang terjedése Légszivattyú, csengő A légszivattyú üvegburája alá tegyük be a bekapcsolt csengőt! A szivattyút kapcsoljuk be! Mit tapasztalunk? Tapasztalat: 20

21 3. kísérlet- Hangmagasság-frekvencia Lyuksziréna Forgassuk tengelye körül a lyukszirénát (különböző sugarú koncentrikus körök mentén egyenlő távolságra átfúrt korong) és egy szívószálon át fújjunk valamelyik lyuksorra! Folytassuk a kísérletet különböző sugarú körök mentén elhelyezett lyukak megfújásával! Mi tapasztalunk? Tapasztalat: 2. ábra 4. kísérlet- Hangszín Monokord, madártoll A) Pendítsük meg a húrt, majd egy madártollal érintsük meg a húr középpontját! Milyen hangot hallunk a madártoll előtt megpendített hanghoz képest? Tapasztalat: 21

22 B) Ismételjük meg a kísérletet úgy, hogy a húr harmadában, majd a negyedében érintjük meg tollal a húrt! Az előző kísérletben hallott hanghoz képest milyen hangokat hallunk? Tapasztalat: 5. kísérlet- Hangerő Mikrofon, oszcilloszkóp, vezetékek Beszéljünk a mikrofonba először halk, majd egyre erősebb hangokat képezve! Figyeljük meg az oszcilloszkóp képernyőjén, hogy a megjelenő görbe melyik tulajdonsága változik? Olvassuk le az értékeket! Tapasztalat: Feladatok: fogat tartalmazó fogaskereket 1s alatt 3-szor forgatunk körbe. Milyen frekvenciájú hangot hallunk, ha egy fémlapot a fogakhoz szorítunk? 22

23 ÁLLÓHULLÁMOK 1. kísérlet Rugalmas pontsoron kialakuló állóhullám Rugalmas kötél A) A gumikötél egyik végét rögzítsd (társad fogja meg) a másik végéről pedig indíts hullámokat! Hasonlítsd össze a haladó és a visszavert hullám hullámjellemzőit! B) Folytasd a gumikötélen a hullámkeltést, megfelelő frekvenciánál sajátos jelenség jön létre. A gumikötél bizonyos pontjai nyugalomban maradtak, ezek az ún. csomópontok. A keletkező hullámot állóhullámnak nevezzük. Készítsd el az állóhullám pillanatképét! Jelöld be a rajzon a csomópontokat, duzzadó helyeket! Észrevételek tapasztalatok: A) Frekvencia: Hullámhossz: Sebesség: Amplitúdó: B) Következtetés: Egyik végén rögzített pontsoron akkor alakul ki állóhullám, ha a pontsor hossza az állóhullám hullámhosszának: 23

24 2. kísérlet Kísérletek monokorddal Monokord, papírlovasok A monokord kifeszített acéldróttal ellátott, kb. 10x10x80 cm méretű rezonátordoboz. 3. ábra A) Középen támasszuk fel a húrt ékkel! A húr egyik felére, egyenlő közökben helyezzünk 2-3 papírlovast, és pendítsük meg a húr másik felét! Mit tapasztalunk? B) Helyezzük az éket az l hosszúságú húr egyik harmadoló pontjába. Tegyünk papírlovasokat a (2/3) l hosszúságú rész közepére, valamint a két negyedelő pontba, majd pendítsük meg az (1/3) l hosszú szabad húrrészt! Mit tapasztalunk? Tapasztalatok: A) B) 24

25 Következtetés: Mindkét végén rögzített pontsoron akkor alakul ki állóhullám, Feladatok: 1. Egy mindkét végén rögzített 5 m hosszú húr 48 teljes rezgést végez 20 s alatt. Mekkora a húron kialakuló hullám frekvenciája, rezgésideje, hullámhossza és terjedési sebessége? 2. Mekkora a hullámhossza az egyik végén rögzített, másik végén megpendített 30 cm hosszúságú vonalzón kialakuló állóhullámnak? 25

26 HANGSEBESSÉG MÉRÉSE ÁLLÓHULLÁMOKKAL Bevezetés/Ismétlés 1. Rugalmas gumiszálon 1 s periódusidejű hullámokat keltünk, melyek terjedési sebessége 10 m/s. Milyen hosszú a gumiszál, ha rajta egy időben 4 teljes rezgést észlelünk? 1. kísérlet Készíts szívószálból sípot! Szívószál, olló Rágd meg kicsit a szívószál egyik végét, ezzel elvékonyítod a szívószál anyagát, így majd könnyebben rezgésbe tud jönni. A megrágott végeket V alakban vágd le és fújj bele erről az oldalról. Miközben levegőt fújsz a szívószálba, az ollóval fokozatosan vágj le a hosszából! Mit tapasztalsz? Tapasztalat: 26

27 2. kísérlet Hangsebesség mérése állóhullámokkal Üveg vagy műanyag henger, műanyag cső, ismert rezgésszámú hangvilla, víz tartóedényben, mérőszalag A műanyag hengert ¾ részéig töltsd fel vízzel! Az oldalán skálával ellátott csövet merítsd a vízbe! A csőben lévő levegőoszlopot alulról a víz zárja le, ezért a levegőoszlop hossza a cső emelésével és sülylyesztésével változtatható. A cső szabad vége fölé tarts ismert frekvenciájú rezgő hangvillát, mozgasd lassan a csövet függőlegesen felfelé! A cső bizonyos helyzetében a hang felerősödik. Mérd le a maximális hangerősséghez tartozó levegőoszlop hosszát és számold ki a hang terjedési sebességét! Eredményeidet rögzítsd a táblázatban! Mérési jegyzőkönyv: l(cm) (m) f (Hz) v(m/s) 1. mérés 2. mérés 3. mérés v v 1 v 2 3 v 3 27

28 3.kísérlet Milyen frekvenciájú hangon beszélek? Üveg vagy műanyaghenger, műanyag cső, víz tartóedényben, mérőszalag A nők beszédhangja általában magasabb, mint a férfiaké. A te beszédhangod milyen frekvenciájú? Adj ki a szokásos társalgási beszéded hangmagasságán egy hangot a vízzel töltött mérőhengerben lévő cső szájához közel és figyeld meg az előző kísérlethez hasonlóan, hogy a cső milyen helyzetében tapasztalsz először erősödést! Az adatokat rögzítsd táblázatban, majd a négyjegyű függvénytáblázatból keresd ki, hogy a kapott frekvencia milyen zenei hangnak felelhet meg! A hang terjedési sebességét vegyük 340 m/s-nak! Mérési jegyzőkönyv: l(cm) (m) v(m/s) f (Hz) 1. mérés 2. mérés 3. mérés Beszédhangom: f f 1 f 2 3 f 3 Feladatok: 1. Milyen hosszú a 400 Hz frekvenciájú hangot adó nyílt síp, illetve zárt síp, ha a hang terjedési sebessége levegőben 340 m/s? 2. Mekkora a 25 cm hosszú pálca alapfrekvenciája, ha a hullám terjedési sebessége 950 m/s, és a pálcát a közepén fogták be? 3. A hullámtérben a legközelebbi ellentétes fázisban lévő pontok egymástól 40 cm távolságra vannak. A hanghullámok terjedési sebessége levegőben 340 m/s. Mekkora a hang frekvenciája? 28

29 DOPPLER-EFFEKTUS Bevezető/Ismétlő feladatok: 1. Ultrahanggal mérték a tenger mélységét. Az ultrahang indítása és visszaérkezése között 0,5 s telt el. Milyen mély a tenger, ha a hang terjedési sebessége a tenger vízében közelítőleg 1400 m/s? 1. kísérlet- Doppler jelenség a hangtanban Aktív tábla/ projektor, számítógép A kísérlet leírása, észrevételek: Nézzük meg a webes szimulációt! Válaszolj a következő kérdésekre! Milyen a közeledő autó hangja? Hogyan változik a hang frekvenciája a közeledő autó esetén? Milyen a távolodó autó hangja? Hogyan változik a hang frekvenciája a távolodó autó esetén? 29

30 2. kísérlet Doppler jelenség a hangtanban Gumicső, síp A gumicső egyik végébe erősítsünk egy sípot! A másik végén keresztül szólaltassuk meg a sípot és közben vízszintes síkban forgassuk gyorsan a gumicsövet! Mit tapasztalunk? Tapasztalatok: 3. kísérlet Doppler effektus hullámkádban Hullámkád, változtatható fordulatszámú motorral működtetett excenter, pontszerű hullámkeltő A pontszerű hullámkeltőt rögzítsük az excenterhez és állítsuk a vízfelszínre. Elindítva a motort koncentrikus körhullámok jelennek meg a hullámkádban. Mozgassuk a hullámkeltőt egyenletesen, a vízfelszínhez képest állandó sebességgel. Hogyan változik a hullámkép? Rajzold le! 4. ábra Tapasztalatok: 30

31 Feladatok: 1. Egy 30 m/s sebességű vonat, 500 Hz magasságú hangot bocsát ki. Milyen magasnak hallja ezt a hangot a pálya mellett álló bakter, ha a vonat: a) közeledik, b) távolodik? 2. Két vonat halad egymással szemben 30 m/s ill. 10 m/s sebességgel. Az egyik vonat 500 Hz magasságú hangot bocsát ki. Milyen magasnak hallják ezt a hangot a másik vonaton a találkozás előtt, illetve a találkozás után? 31

32 FÉNYTÖRÉS VIZSGÁLATA HARTL-KORONGON Bevezető/Ismétlő feladatok: 1. Magyarázd meg a fotón látható érdekes törési jelenséget! 5. ábra 2. Definiáld a következő fogalmakat! beesési merőleges: beesési szög: törési szög: 32

33 1. kísérlet Hogyan változik a törési szög, ha változtatjuk a beesési szöget? Csoportonként 1 db lézer, 1db Hartl-korong, 1db üveg félhenger Az üveg félhengert rögzítsd a Hartl-korongra! Világítsd meg a félhengert úgy, hogy a fénysugár a félhenger sík oldalára merőlegesen érkezzen! Mit tapasztalsz? Ebből a helyzetből forgasd el a korongot! Olvasd le a különböző beesési szögekhez ( ) tartozó törési szögeket ( )! 1= 1 = 2= 2= Észrevételek tapasztalatok, törvényszerűségek! 2. kísérlet Határozd meg az üveg félhenger abszolút törésmutatóját! Csoportonként 1 db lézer, 1 db Hartl-korong, 1 db üveg félhenger Az optikai korongon rögzített üveg félhengert világítsd meg úgy, hogy a nulla fokbeosztásra eső fénysugár merőleges legyen a félhenger síklapjára! Mozgasd a korongot úgy, hogy a fénysugár beesési pontja mindig a korong közepén legyen! Olvass le négy különböző beesési szöget ( ) és a hozzájuk tartozó törési szögeket ( )! A mért értékek alapján töltsd ki a táblázatot! 33

34 Mérési jegyzőkönyv, tapasztalatok: fok (fok) n= sin sin sin sin 1. mérés 2. mérés 3. mérés 4. mérés 3. kísérlet Teljes visszaverődés jelensége Csoportonként 1 db lézer, 1db Hartl-korong, 1db üveg félhenger Világítsd meg az üveg félhenger domború oldalát! Mit tapasztalsz, ha a felületre merőlegesen érkezik a fénysugár? Mit tapasztalsz, ha változtatod a beesési szöget? Készíts ábrát! Tapasztalatok: 34

35 Feladatok: 1. Víz alatt függőleges oszlop áll, árnyéka 1 m, amikor a napsugarak 450-os beesési szöggel érkeznek a víz felszínére. Milyen magas az oszlop, ha a víz törésmutatója 4/3? 2. Hova célozzon a szigonnyal vadászó halász, hogy eltalálja az előtte úszó halat? Készíts ábrát! Hova célozzon, ha lézerpisztolya van? Készíts ábrát! 3. Gyűjts olyan eszközöket, amelyek működése a teljes visszaverődés jelenségén alapul! 35

36 TELJES VISSZAVERŐDÉS Bevezető/Ismétlő feladatok: 1. Írd le a Snellius-Descartes féle törési törvényt! 1. kísérlet Kémcsőkísérlet Kémcső, üvegpohár, kavics, víz A) Egy kémcsövet helyezzünk el ferdén egy üvegpohárba! Tegyük a kémcsőbe a kis kavicsot! Ha felülről nézünk a kémcsőre, akkor jól látjuk a kavicsot. Öntsünk lassan vizet a pohárba és nézzük ismét felülről a kémcsőben lévő kavicsot! Mit tapasztalunk? Magyarázd meg a jelenséget! B) Miközben felülről nézünk a pohárba helyezett kémcsőre, öntsünk lassan vizet a kémcsőbe is! Mit tapasztalunk? Tapasztalatok következtetések: 36

37 2. kísérlet Teljes visszaverődés vizes kádban Üvegkád, festett víz, cigaretta, üveglemez, gyufa, tükrök, lézer Az üvegkádat töltsük meg félig fluoreszceinnel festett vízzel, a víz fölé fújjunk cigarettafüstöt, és a kádat takarjuk le üveglemezzel! A kádba helyezzünk el egy hosszú, az akváriumból kiálló pálcával forgatható síktükröt! A kád felett elhelyezett másik tükörrel - a víz felületére merőlegesen vetítsük a lézersugarat a vízben lévő forgatható tükörre! A tükör forgatásával változtassuk a levegő-víz határfelület felé visszatükrözött sugár beesési szögét! Ha a beesési szög a határszöget meghaladja, a fénynyaláb teljes visszaverődést szenved! Rajzold le a sugármenetet! Tapasztalati ábra: 3. kísérlet Teljes visszaverődés Hartl-korongon Félkorong alakú, plexi- vagy üvegtest, Hartl-korong, lézer A félkorong alakú üvegtestet rögzítsük úgy a Hartl-korongra, hogy a beeső fénysugár az üvegtest hengerpalástját érje! A fénytörés nélkül lép be az üvegbe, kilépéskor azonban megtörik. Olvasd le a beesési és a törési szöget, határozd meg az üvegtest törésmutatóját! 37

38 Tapasztalatok: Mozgassuk úgy a korongot, hogy az üvegtestbe bejutó fény ne lépjen ki az üvegből, benne teljes visszaverődést szenvedjen! Olvassuk le ehhez a helyzethez tartozó beesési szöget! Feladatok: 1. Az 5 m mély tóba víz alatti jelzőrakétát dobnak, ami a tófenéken gömbszimmetrikusan bocsátja ki a fényét. Hány méter átmérőjű az a körlap, amelyen keresztül a rakéta fénye kijuthat a vízből? (A víz levegőre vonatkoztatott törésmutatója 4/3). 38

39 GYŰJTŐLENCSE FÓKUSZTÁVOLSÁGÁNAK MEGHATÁROZÁSA Bevezető/Ismétlő feladatok: 1. Találd meg a párját és kösd össze! a) Fényképezőgép b) Vetítőgép c) Kézi nagyító (lupe) 1. tárgy egyszeres fókuszon belül, látszólagos kép 2. tárgy egyszeres és kétszeres fókusz között, valódi kép 3. tárgy kétszeres fókuszon kívül, valódi, kicsinyített kép 2. A 15 cm fókusztávolságú gyűjtőlencsétől milyen távol helyezzük el a gyertyát, hogy a tárggyal azonos méretű valódi kép keletkezzen? Készíts ábrát is (nevezetes sugármenetekkel)! 39

40 1. kísérlet Határozd meg a kiadott gyűjtőlencse fókusztávolságát a leképezési törvény segítségével! Optikai pad mozgatható lovasokkal, gyűjtőlencse, fehér papírernyő, gyertya Az optikai lovasok segítségével helyezd el a gyertyát az optikai sínre! Öt különböző helyzetben mérd meg a gyertya távolságát a lencsétől (tárgytávolság). A beállítást az ernyő mozgatásával végezd, mindegyik helyzetben a gyertya éles képe látszódjon az ernyőn. Olvasd le az ernyő lencsétől mért távolságát (képtávolság)! Az összetartozó tárgy-és képtávolságokat foglald táblázatba, majd a leképezési törvény segítségével határozd meg a lencse fókusztávolságát! Mérési jegyzőkönyv: 1. mérés 2. mérés 3. mérés 4. mérés 5. mérés t (cm) k (cm) f (cm) 40

41 ÖSSZETETT OPTIKAI RENDSZEREK Bevezető/Ismétlő feladatok: 1. Egy optikai lencsétől 6 cm-re megvilágított diafilmet helyezünk el. A filmről a lencsétől 30 cm-re lévő ernyőn éles kép keletkezik. a) Milyen lencsét használtunk? b) Készítsd el a képalkotás vázlatos rajzát! c) Hány dioptriás a lencse? 41

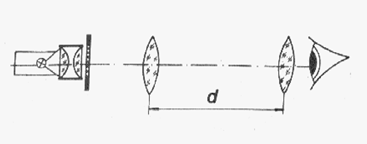

42 1. kísérlet Mikroszkópmodell 2 db 10 cm fókusztávolságú gyűjtőlencse, optikai sín, diakeretbe foglalt szitaszövetet (szúnyogháló) kondenzor, izzólámpa, fehér papírlap 6. ábra A mikroszkóp kettő gyűjtőlencséből álló lencserendszer. A két lencsét rögzítsd egymás után az optikai sínre úgy, hogy távolságuk a fókusztávolságaik összegénél valamivel nagyobb legyen! A vizsgálandó tárgy a diakeretbe foglalt szitaszövet (szúnyogháló) legyen. A hálót átmenő fénnyel világítsd meg! A szita és a fényforrás közé tedd be a fehér papírlapot, azért, hogy a lap csökkentse a kép fényességét! Ha beállítottad a két lencse távolságát, akkor a tárgy mozgatásával állítsd élesre a keletkezett képet! Készítsd el a képalkotás vázlatos rajzát! Jellemezd a keletkezett képet! Észrevételek, megoldás: 42

43 2. kísérlet Kepler-féle (csillagászati) távcső modell 20 cm fókusztávolságú és 5 cm fókusztávolságú gyűjtőlencsék, optikai pad A két gyűjtőlencsét úgy rögzítsd az optikai padra, hogy távolságuk a két fókusztávolság összege legyen! A nagyobb fókusztávolságú gyűjtőlencsét (objektív) irányítsd egy távoli tárgy felé, a kisebb fókusztávolságú lencsén (okulár) keresztül figyeld meg a tárgy képét! Az okulár mozgatásával állítsd élesre a képet! Készítsd el a képalkotás vázlatos rajzát! Jellemezd a keletkezett képet! Észrevételek, megoldás: 43

44 3. kísérlet- Galilei-féle (földi) távcső modell 20 cm fókusztávolságú gyűjtőlencse, -5 cm fókusztávolságú szórólencse, optikai pad A két gyűjtőlencsét úgy rögzítsd az optikai padra, hogy távolságuk a két fókusztávolság abszolút értékének különbsége legyen! Irányítsd a távcső gyűjtőlencséjét egy távoli tárgy felé, és nézd a szórólencsén keresztül! A lencsék távolságának változtatásával állítsd élesre a képet! Készítsd el a képalkotás vázlatos rajzát! Jellemezd a keletkezett képet! Észrevételek, megoldás: 44

45 SZÍNSZÓRÓDÁS, SZÍNKEVERÉS 1. kísérlet Fehér fény komponenseire bontása Izzólámpa, kör alakú nyílás, ernyő, üvegprizma A) Az izzólámpa fényét ejtsük kis kör alakú nyíláson át ernyőre! Milyen képet kapunk? B) Ismételjük meg a kísérletet úgy, hogy a fénynyaláb útjába üvegprizmát helyezünk. Mit látunk az ernyőn? Rajzold le! Észrevételek, tapasztalatok: Magyarázat: 45

46 2. kísérlet Színkép egyesítése gyűjtőlencsével Izzólámpa, kör alakú nyílás, ernyő, üvegprizma, gyűjtőlencse Végezzük el az 1/B kísérletet úgy, hogy a prizmából kilépő fény útjába egy gyűjtőlencsét helyezünk! Vizsgáljuk az ernyőn megjelenő képet! Tapasztalat: 3. kísérlet- Színkép egyesítése Newton-féle színtárcsával Newton-féle színtárcsa, Milton-kapocs A korongot gyors forgásba hozva figyeljük meg milyen színűnek látjuk a korongot! Tapasztalat: 7. ábra 4. kísérlet Kiegészítő színpárok létrehozása prizmával (szubtraktív színkeverés) Izzólámpa, kör alakú nyílás, ernyő, üvegprizmák, gyűjtőlencse A) Végezzük el a 2-es kísérletet úgy hogy a vörös fénysugarak útjába tegyünk egy prizmát! Figyeljük meg az ernyőn kialakuló képet! B) Milyen színű foltot kapunk az ernyőn, ha a sárga fényt takarjuk ki? 46

47 Észrevételek, tapasztalatok: Feladatok: 1. Sorolj fel a hétköznapi életből vett példákat olyan jelenségekre, eszközökre, amelyek az additív, illetve amelyek a szubtraktív színkeverés elvén működnek! 47

48 AZ ELEKTROMÁGNESES HULLÁMOK Bevezető feladatok: TULAJDONSÁGAI 1. Ismertesd az elektromos rezgőkör felépítését és működését! Készíts ábrát! 1. kísérlet Elektromágneses hullámok bemutatása Mikrohullámú-generátor, adóantenna, vevőantenna, oszcilloszkóp Kapcsoljuk be a mikrohullámú generátort! Helyezzünk az adóantennával egy vonalba egy vevőantennát! Figyeljük az oszcilloszkópon megjelenő jelet! Magyarázzuk meg a jelenséget! 48

49 Észrevételek, tapasztalatok: 2. kísérlet Visszaverődés Mikrohullámú-generátor, adóantenna vevőantenna, oszcilloszkóp, fémlemez Kapcsoljuk be a generátort! Helyezzünk a generátor elé egy fémlemezt! A generátor mellett elhelyezett vevőantenna jelet detektál (a csatlakoztatott oszcilloszkópon jól látható). Hogyan lehetséges ez, ha tapasztaltuk, hogy az elektromágneses hullám homogén közegben egyenes vonalban terjed? Magyarázd meg a jelenséget! Tapasztalat: 3. kísérlet- Hullámtörés Mikrohullámú-generátor, adóantenna, vevőantenna, oszcilloszkóp, paraffin-prizma Kapcsoljuk be a generátort! Helyezzük a generátor elé a paraffinprizmát! A prizma után elhelyezett vevőantenna jelet detektál (a csatlakoztatott oszcilloszkópon jól látható). Magyarázd meg a jelenséget! 49

50 Tapasztalat: 4. kísérlet - Interferencia, állóhullám Mikrohullámú-generátor, adóantenna,vevőantenna, oszcilloszkóp, fémlemez Kapcsoljuk be a generátort! Helyezzük a vevőantennát a generátor elé, egy fémlemezt pedig a vevőantenna után! (A vevőantenna a generátor és a fémlemez között legyen)! Az adó és a fémlap megfelelő távolsága mellett a generátorból induló és a visszavert hullámok elektromágneses állóhullámot hoznak létre. A vevőantennával kitapinthatók a duzzadóhelyek és a csomópontok. Határozzuk meg a kialakuló hullám hullámhosszát! Mérjük meg két duzzadóhely távolságát, a mért értékekből számoljunk hullámhosszat! Mérési jegyzőkönyv: x (m) (m) 1. mérés 2. mérés 3. mérés Átlag: 50

51 5. kísérlet Polarizáció Mikrohullámú-generátor, adóantenna, vevőantenna, oszcilloszkóp, rács Kapcsoljuk be a generátort! Az adó és a vevőantenna közé helyezzünk egy rácsot! Vizsgáljuk meg az oszcilloszkópon kialakuló jelet a rács két különböző állása esetén! Magyarázzuk meg a látottakat! Észrevételek, tapasztalatok: 51

52 ELEKTROMOS REZGŐKÖR 1. kísérlet Elektromos rezgőkör vizsgálata Kondenzátor, tekercs, digitális oszcilloszkóp, tápegység Állítsuk össze a következő áramkört! 8. ábra A kapcsolásban a vasmagos tekercs menetszám legalább tízezer, a kondenzátor kapacitása 200 legyen. F A kapcsoló (1)-es állása estén feltöltjük a kondenzátort, majd a feltöltött kondenzátort a (2)-es kapcsolóállásban a tekercsen keresztül kisütjük. Figyeljük meg az oszcilloszkópon kirajzolódó jelet! Értelmezzük a jelenséget! Észrevételek, tapasztalatok: F Készíts folyamatábrát a rezgőkörben végbemenő energiaátalakulásról! 52

53 2. kísérlet Elektromos rezgőkör rezgésideje. Thomsonformula. Kondenzátor, tekercs, digitális oszcilloszkóp, tápegység Ismételjük meg az előző kísérletet úgy, hogy a) kicseréljük a kondenzátort egy nagyobb kapacitású kondenzátorra! b) növeljük a tekercs induktivitását! Hogyan változik az oszcilloszkóp képernyőjén a rezgés grafikonja az egyes esetekben? Észrevételek, tapasztalatok: Feladatok: 1. Számítsd ki a kísérleti összeállításban kialakuló elektromágneses rezgés rezgésidejét és frekvenciáját! 2. Milyen induktivitású tekercset kell választanunk egy 470 nf-os kondenzátorhoz, ha rezgőkörrel szeretnénk előállítani az 50 Hz frekvenciájú váltakozó feszültséget? 53

54 FÉNYHULLÁMOK INTERFERENCIÁJA, ELHAJLÁSA 1. kísérlet Vékonyréteg interferencia Vízzel töltött lapos tányér, fogvájó, olaj/petróleum A) Lapos tányérba önts vizet!. Egy fogvájó hegyét mártsd olajba vagy petróleumba! Az olajba mártott végét érintsd a víz felszínéhez! Nézz oldalról a víz felszínére! Mit tapasztalsz? B) Mártsd újra olajba a fogvájó hegyét és olajos végével érintsd meg az előbbi színes folt közepét! Oldalról nézd a víz felszínét! Mit tapasztalsz? Rajzold le! Tapasztalatok, észrevételek: 2. kísérlet Lézerfény hullámhosszának mérése optikai ráccsal Lézer, mm-beosztású mérőléc vagy mérőszalag, ismert rácsállandójú optikai rács, ernyő Világítsuk meg az optikai rácsot a lézerrel! A fényelhajlás következtében az ernyőn interferenciakép alakul ki. Mérjük le az ernyő és a 54

55 lézer távolságát, illetve az ernyőn megjelenő szomszédos képpontok távolságát (a rácsra merőlegesen mindkét irányba több fényfolt jelenik meg az ernyőn, ezek közül a fény eredeti irányában (középen) kapjuk az úgynevezett nulladrendű erősítést, tőle jobbra és balra az elsőrendű erősítési helyeket)! 9. ábra d: rácsállandó h: a nulladrendű és az elsőrendű erősítési hely távolsága l: optikai rács és az ernyő távolsága Kérdések, észrevételek: 1. Optikai rácsot megvilágítva mikor tapasztalunk elhajlási képet? 2. Mi az erősítés feltétele? 1. mérés h (cm) l (cm) d (m) (m) 55

56 FÉNYPOLARIZÁCIÓ 1. kísérlet - Különböző állású polárszűrők vizsgálata 2 db polárszűrő Tartsd a két polárszűrőt a fény felé és az egyiket kezd el forgatni! Mit tapasztalsz különböző állású polárszűrők esetén? 10. ábra Tapasztalat: Magyarázat: 2. kísérlet - Optikailag aktív anyagok mechanikai feszültség kimutatása Műanyag vonalzó, 2 db polárszűrő Helyezz két, egymásra merőleges polárszűrő közé műanyag vonalzót! Mit tapasztalsz? 56

57 Tapasztalat: Magyarázat: 3. kísérlet - Optikailag aktív anyagok cukoroldat vizsgálata 2 db polárszűrő, cukoroldat, üvegkád, fényforrás (fehér fény) A) Világíts át a cukoroldaton úgy, hogy a kád a két polárszűrő között legyen! Keresztezett állású polárszűrők esetén mit tapasztalsz? B) Forgasd az egyik polárszűrőt! Mit tapasztalsz? Mit tapasztalnánk mesterségesen előállított cukor oldatának vizsgálatakor? Tapasztalatok, észrevételek: 4. kísérlet - Kettőstörés-kalcit kristály Mellékelt ábra Magyarázd meg az ábrán látható jelenséget! 57

58 11. ábra Tapasztalatok: Feladatok: 1. Lehet-e polarizálni longitudinális hullámokat? Válaszod indokold! 2. Polarizált fény legtöbbször visszaverődés során jön létre. A tapasztalat szerint a visszavert fény akkor lesz teljesen poláros, amikor a visszavert és a közegbe hatoló megtört fénysugár egymásra merőleges. Ezt a törvényt Brewster törvénynek nevezzük. A Brewster törvény segítségével határozzuk azt az B beesési szöget, amely esetén az n=1,54 törésmutatójú üveglapról visszavert fény teljesen poláros lesz! 58

59 A FOTOEFFEKTUS 1. kísérlet Fényelektromos alapjelenség (fotoeffektus) kvalitatív vizsgálata Cinklemez szigetelt tartón, elektroszkóp, ebonit rúd, szőrme, üvegrúd, foncsorozott bőr, röpzsinór, ultraibolya fényforrás A) Csatlakoztasd a szigetelt tartón lévő cinklemezt az elektroszkóphoz röpzsinór segítségével! A szőrmével megdörzsölt ebonit rúddal töltsd fel negatív töltésűre a cinklemezt, majd világítsd meg ultraibolya fénnyel! B) Végezd el ugyanezt a kísérletet úgy is, hogy a cinklemezt az üvegrúddal pozitívra töltöd! Írd le a tapasztalataidat! Készíts ábrát! Észrevételek, magyarázat: 59

60 2. kísérlet Fényelektromos alapjelenség (fotoeffektus) kvantitatív vizsgálata Aktív tábla/ projektor, számítógép 12. ábra Az alábbi szimulációban egy fotocella paramétereit változtathatod. 1. A katód anyaga legyen nátrium. A gyorsító feszültség legyen +3 V. Változtasd a fény intenzitását! Mit tapasztalsz? 2. A katód anyaga és a gyorsító feszültség ne változzon. Növeld, illetve csökkentsd a katódot megvilágító fény hullámhosszát (frekvenciáját)! Mit tapasztalsz? 60

61 3. A katód anyaga ne változzon, a feszültség értékét módosítsd -3 V-ra! Milyen változást idézett elő a gyorsító feszültség előjelváltása? 4. Változtasd meg a katód anyagát és végezd el az előbbi két kísérletet! Tapasztalataidat jegyezd le! Feladatok: 1. Fejezd be a mondatokat! a) Ha a fény frekvenciáját csökkentjük (hullámhosszát növeljük), b) Különböző fémeknek c) A kilépő elektronok energiája csak a függ. d) A fényerősség növelése a kilépő elektronok növeli meg. 2. Egy bárium-oxid fotokatódot (amelynek kilépési munkája 0,16 aj) világítunk meg 632 nm-es lézerfénnyel. a) Mekkora a lézerfény egy fotonjának energiája? b) Mekkora lesz a kilépő elektronok maximális energiája? c) Mekkora lehet a kilépő elektronok maximális sebessége? d) Legfeljebb mekkora feszültségű ellentéren tud keresztülhaladni az elektron? 61

62 LÁNCREAKCIÓ 1. kísérlet Láncreakció szemléltetése 2 db A5-ös méretű fémlap egyenlő távolságú furatokkal, gyufaszál A fémlap furataiba korábban rögzítettük a gyufaszálakat. Az egyik gyufát gyújtsuk meg és közelítsük egymáshoz a két lapot! Várjunk pár másodpercet! Mit tapasztalunk? Tapasztalat: 2. kísérlet Szabályozott és a szabályozatlan láncreakció Aktív tábla/ projektor, számítógép A) Indítsuk el először a szabályozatlan láncreakciót szimuláló programot! Kérdések és válaszok: 1. A hasadási folyamat során átlagosan mennyi neutron keletkezik? 2. Mi történik a keletkező neutronokkal? 3. Hogyan változik a hasadások száma generációnként? 62

63 4. Miért szabályozatlan a láncreakció? B) Indítsuk el a szabályozott láncreakciót szimuláló programot! Kérdések és válaszok: 1. Mi a szerepük a szabályozó rudaknak? 2. Milyen anyagból készülnek a szabályozó rudak, miért? 3. kísérlet- Építsünk atomerőművet! Aktív tábla/projektor, számítógép 13. ábra Indítsuk el a szimulációt! Az egyes részeknél álljunk meg és válaszoljuk meg az alábbi kérdéseket! 63
