FUTÓPAD HASZNÁLATI ÚTMUTATÓ BZ-45/45.M

Átírás

1 HASZNÁLATI ÚTMUTATÓ FUTÓPAD BZ-45/45.M Megjegyzés: A fenntartható fejlődés elvei szerint, a felszerelés bármikor módosítható előzetes figyelmeztetés nélkül. Ez csak a terméktől függ. A futópad használata előtt olvassa el a használati útmutatót. Őrizze meg az útmutatót a későbbi hivatkozásokhoz. 1

2 TARTALOM 1. Termék leírás Biztonsági figyelmeztetések Összeszerelési útmutató Használati utasítások Rendszeres karbantartás Vásárlás utáni garancia

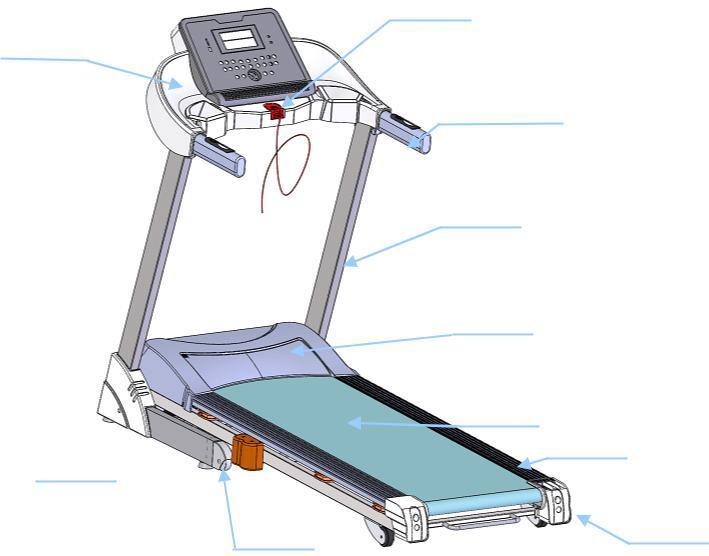

3 1. TERMÉK LEÍRÁS BZ-45.M FUTÓPAD Biztonsági kulcs Konzol Pulzusérzékelő Súlyzók Szivacs Függőleges rúd Masszázs rúd Motor borító Futószalag Alapkeret Oldalsáv Végső kupak Szállító görgők BZ-45 FUTÓPAD Konzol Biztonsági kulcs Pulzusérzékelő Függőleges rúd Motor borító Futószalag Alapkeret Oldalsáv Végső kupak Szállító görgők 3

4 Fontos paraméterek és alkatrész lista Sz. Elnevezés Leírás 1 Üzemi feszültség AC220V(50~60Hz) 2 Motor teljesítmény 3.0HP (Le) 3 Sebesség Km/h 4 Futófelület 1295*450 mm 5 Maximális terhelhetőség 140KG 7 Fő funkció (opcionális funkció) Szaladás (összecsukható, súlyzók, maszírozás) Alkatrész lista Sz. Név Egység Darab 1 Főváz (a teljes gép) db 1 2 Konzol db 1 3 Összecsukható, súlyok, masszírozás (opcionális) szett 1 4 Tartozékok szett 1 5 Masszázs funkció keretcső db 1 6 Masszázs U cső db 2 7 Bal/Jobb védő burkolat szett 1 Tartozékok és eszközök Sz. Név Db. Sz. Név Darab 1 Hatszögletű kulcs 6mm 1 8 Audio kábel 1 2 Hatszögletű kulcs 5mm 1 9 Biztonsági kulcs 1 3 Kulcs Csavar M8* Csavarhúzó 1 11 Csavar M8* Szilikon olaj 1 12 Anyacsavar M8 2 6 Könyv/Garancia/Termék tanusítvány Csavaralátét φ8 2 Alkatrészek a multifunkciós modellnek Sz. Név Darab Sz. Név Darab 1 Csavarok M8* Szivacs 4 2 Anyacsavar M8 6 7 Csavar M8* Maszírozó U cső 2 8 Csavaralátét φ8 6 4 Masszázs keretcső 1 9 ARC alátét φ8 6 5 Maszírozó 1 10 Súlyzók 2 4

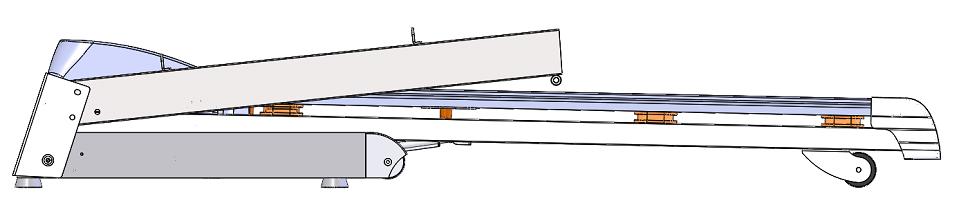

5 2. BIZTONSÁGI FIGYELMEZTETÉSEK Tipp: Mielőtt összecsuknák a futópadot, ellenőrizze hogy a dőlésszög "zéro" legyen. Kérjük használat előtt figyelmesen olvassa el az összes utasítást. A futópad csak zárt területen használható és tárolható, kerülje a nedvességet és a vizet. Mindig használjon sportolásra alkalmas ruházatot. Tilos a futópad használata mezítláb. A tápkábelt csak földeléses aljzattal használjuk. Ne használja ugyanazt azt az aljzatot más elektromos felszerelésekhez. A balesetek megelőzésére, tartsa a gyerekeket távol a felszereléstől. Lehetőleg kerűlje a túl hosszú edzéseket melyek túlságosan igénybe veszik a felszerelés motorját, és ugyanakkor felgyorsul a csapágyak és a futófelület rongálódása. Minden edzés után ellenőrizze a felszerelést. Tartsa a felszerelést portól védett területen. Használaton kívül ne hagyja áram alatt a felszerelést. Szellőztesse rendszeresen az edző helységet használat alatt. Minden edzés kezdeténél csatolja a biztonsági kábel csattját a ruházatára, a biztonságos megállás érdekében. Rosszúllét esetében álljon meg és keresse fel a kezelőorvosát. A szilikonolajat tartsa távol a gyerekektől. Ne cserélje ki otthon a rongálódott tápkábelt, a javításokat bízza egy szakosodott szervízre. FIGYELEM! 2. Ne használja a felszerelést megrongálódott váz és futófelület esetében Ellenkező esetben fennáll a balesetveszély. 3. Ne ugráljon a futófelületen Balesetveszélyt jelenthet. 4. Ne tárolja a felszerelést nedves helységekben vagy közelében, mint pld a fürdőszobában. 5. Tartsa távol a felszerelést a tűző naptól meg egyéb meleg forrásoktól, mint pld kályha vagy egyéb fűtő termékek. ----Tűzveszélyt jelenthet. 6. Ne használja a felszerelést rongálódott tápkábellel. ----Ellenkező esetben fennállhat az áramütés, a rövidzárlat vagy akár a tüzveszély is. 7. Ne erőltesse a tápkábelt. Ne hajlítsa a tápkábelt. Ne helyezzen súlyos tárgyakat a felszerelésre. ----Tűz és áramütés veszélyt jelenthet. BZ-42.5/42.5.M Futópad 5

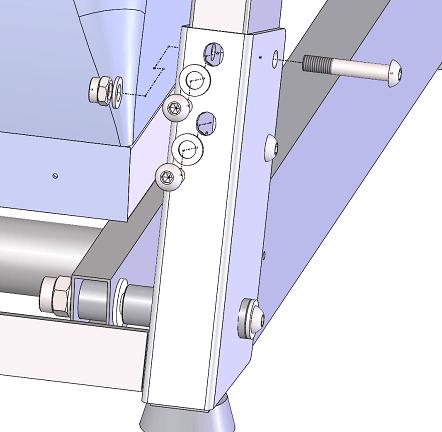

6 8. A felszerelést egyszerre csak egy személy használhatja Ellenkező esetben balesetveszélyes. 9. Csakis olyan személyek használják akik önnállóan tudják kezelni a futópadot. ----Ellenkező esetben balesetveszélyes. Ne igyon és ne töltsön vizet használat közben. ----Áramütés és tűzveszélyt jelenthet. Tilos! 10. Azok akik ritkán gyakorolnak, nem szabad intenzíven edzenek. 11. Közvetlenűl evés után és fáradt állapotban ne használja a felszerelést ---- Káros lehet az egészségére. 12. A terméket otthoni használatra tervezték, nem ajánlott a használata iskolákban meg torna termekben Balesetveszélyt jelenthet. 13. Ne tartson tárgyakat a zsebében használat közben. ----Balesetveszélyt jelenthet. 14. Ne használja ha a kábel vízben vagy szemétben van ---- Áramütés és tűzveszélyt jelenthet. Ne használja vizes kézzel. 15. Használaton kivül ne tartsa a tápkábelt áram alatt. ----A por és nedvesség idő elött meg rongálhatja a szigetelést, ami tűzveszélyt okozhat. Ezt a készüléket a 8 évesnél idősebb gyermekek és a csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek, illetve a tapasztalat és a tudás hiányában csak akkor használhatják, ha felügyelik vagy biztonságos módon kezelik a készüléket, és megértették a veszélyeket, a gyermekek nem játszhatnak a készülékkel, a tisztítást és a felhasználó által végzett karbantartást felügyelet nélkül nem végezhetik. FÖLDELÉSES VÉDELEM! A felszerelés csak földeléssel használható. Meghibásodás esetében a földelés csökkenti az áramütés veszélyét. A termék hálozati kábele földeléses. Helytelen földelés esetében áramütés veszélyes lehet. Kérje a szakemberek tanácsát ha bizonytalan a földelés helyességében. Helyezze a hálozati kábelt közvetlenül a foglalatba. 6

7 Vonalzó: Használhatja az alábbi vonalzót a szerelés megkönnyebbítésére, a csavarhossz mérésekhez. 7

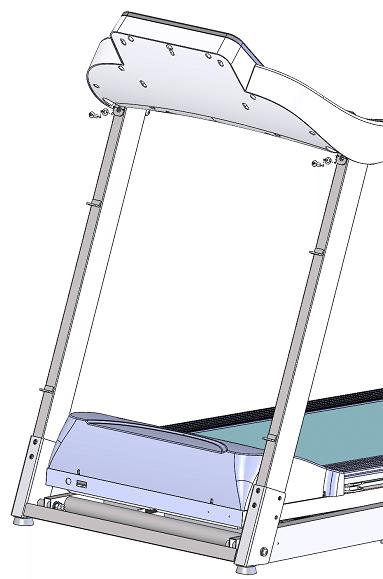

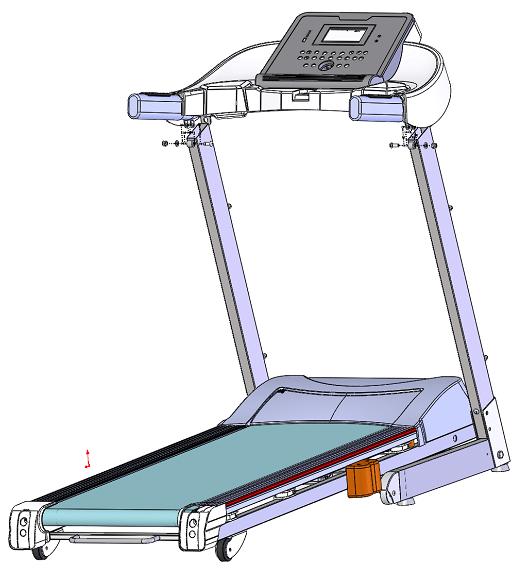

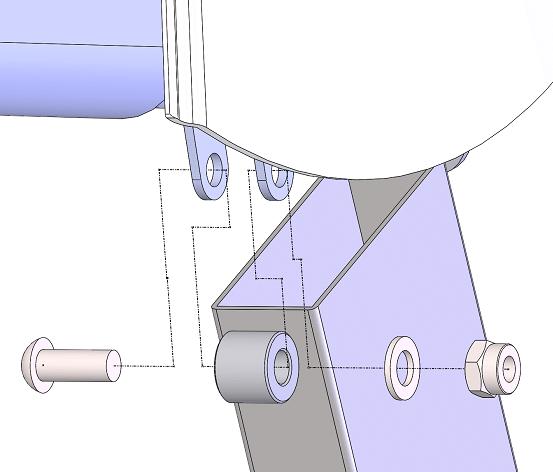

8 3. ÖSSZESZERELÉSI UTASÍTÁSOK Összeszerelés közben először rögzítse a csavarokat és szorítsa meg őket mikor minden alkatrész fel van szerelve. 1. Helyezze a felszerelést egyenes felületre. Emelje fel az oszlopokat és a konzolt az alábbiak szerint: 2. Használja a 5# hexagonális kulcsot és M8*45 csavart (A) és M8*28 csavart hogy rögzítse a csavaralátétet és anyát és rögzítse a rúdat az alapra, rögzítse az M8*20 csavarral (B). A B 3. Tartsa a bal és a jobb oldali rudakat, használja az 5# hatszögletű kulcsot hogy rögzítse a konzolkeretet a rudakra az M8*30 csavarokkal, alátéttel és anyával. 8

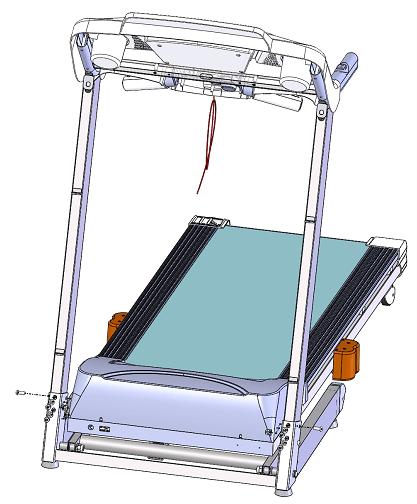

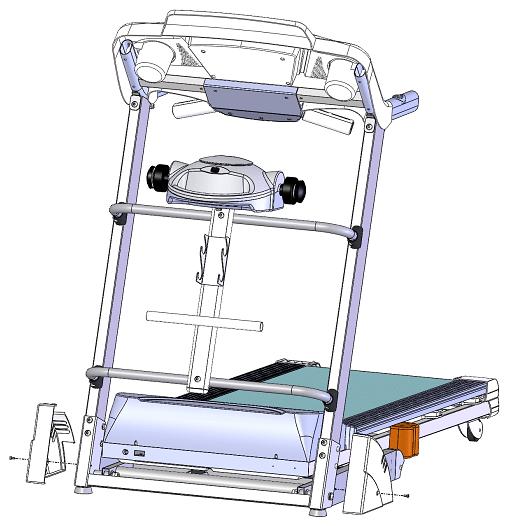

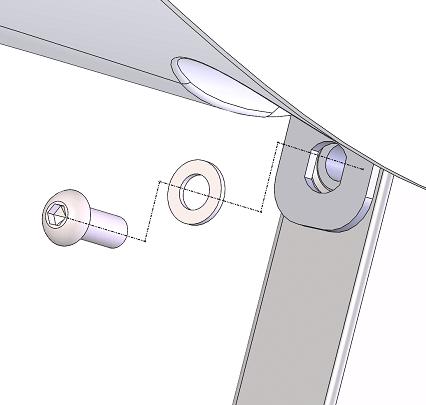

9 4. Használja az 5# kulcsot, az M8*20 csavart és alátétet hogy rögzítse a konzolt a rúdra. 5. Húzza meg az összes csavart a fenti lépésekben. A csavarhúzó segítségével rögzítse az alapkeret védőburkolatát (mindkét oldalon) az M5*10 csavarral. A fenti lépések az egyfunkciós futópadra vonatkoznak. A többfunkciós géphez a fenti lépések végrehajtása után folytassa az alábbi lépésekkel: 6. Tegyen két szivacsot és négy masszírozó dekoratív borítóját a masszírozó U csőbe (mint a kép alul) 7. Használja az #5 hatszögletű kulcsot, az M8*40 csavarokat, az M8 alátétet és anyát, hogy a masszázs U csövet lezárja a rudakra. Mozgassa a masszírozó dekoratív borítóit az oszlopokra. 9

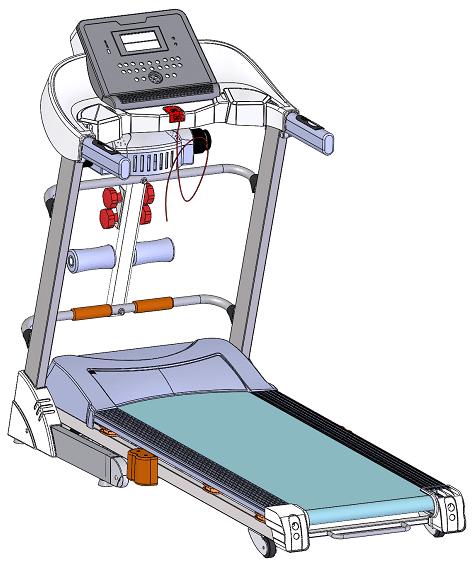

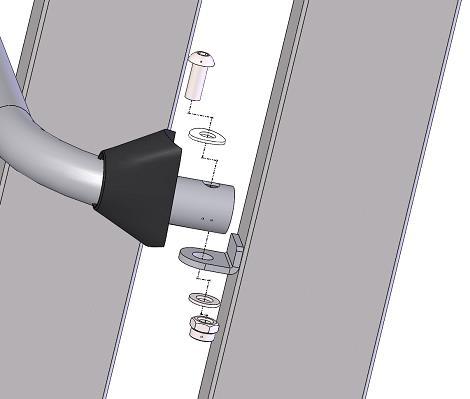

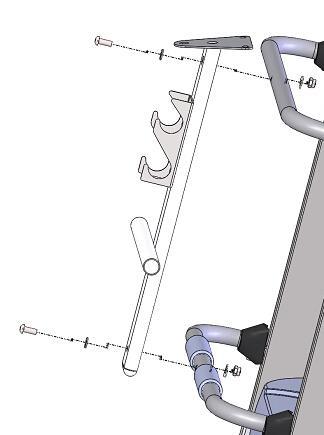

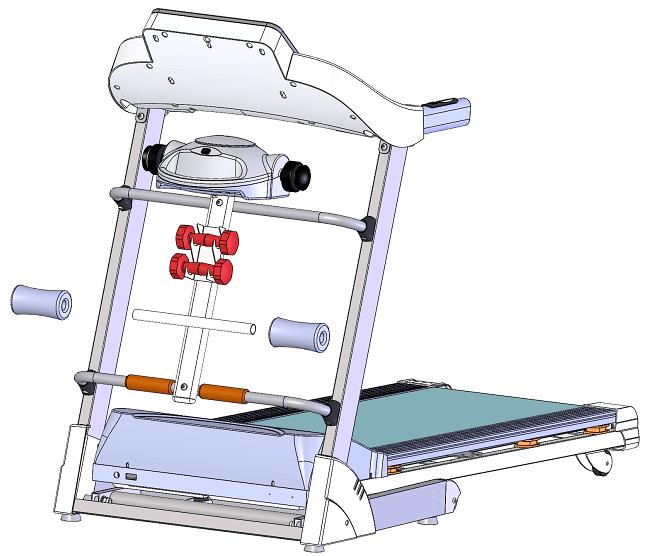

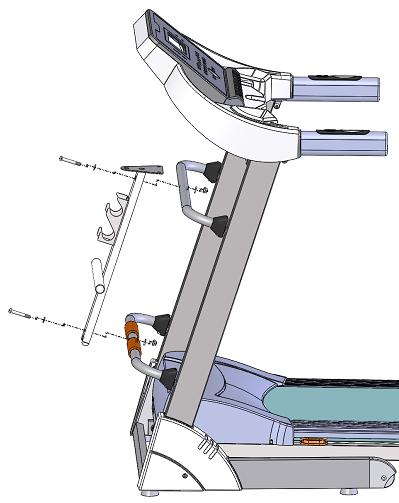

10 8. Használja az 5# hatszögű kulcsot, M8*55 csavart, alátétet és anyát hogy zárja le a maszírozó rudat. 9. Távolítsa el a három M8*15 csavart és alátétet a masszázsból, és használja őket a masszírozó rögzítésére a masszázs tartócsőre. 10. Tegyen két szivacsot és súlyzót a tartócsőre (az alábbiakban látható). A B 11. Tartsa a biztonsági kulcsot a következőképpen. Biztonsági kulcs Legyen figyelemmel a csavarok egyenletes szorítására és hogy ne maradjon összeszereletlen rész áram alá helyezés előtt. 10

11 5. HASZNÁLATI ÚTMUTATÓ 1.1 Üzembe helyezés Helyezze a biztonsági kulcsot a sárga zónára, és a futópad 5 másodperces visszaszámlálás után bekapcsol. 1.2 Programok 3 programozási lehetőség, 12 előre betáplált program, 1 FAT program. 1.3 Biztonsági kulcs funkciója Kapcsolja ki a biztonsági kulcsot, a kijelzőn megjelenik a E7 jelzés. A futószalag mindjárt meg fog állni és egy sípoló jelzés hallható. Helyezze a biztonsági kulcsot a helyére, minden adat törlésre kerül 2 másodperc után. 1.4 Gomb funkciók Start, Stop gomb: A bekapcsolás után nyomja meg a "start" gombot, a kijelző "0.8"-at mutat, a futópad működésbe lép. Amikor a futópad futó állapotban van, nyomja meg a "stop" gombot, minden adat törlődik és a futópad teljesen megáll és kézi üzemmódba tér Program gomb: Nyomja meg a "Program" gombot a kézi vagy az automatikus program kiválasztásához (P1-P12); az alapértelmezett beállítás kézi üzemmód, és a sebesség 0,8 km/h és 19 km/h között van Mode gomb: Standby állapotban, nyomja meg ezt a gombot a 3 különböző visszaszámláló üzemmód opcióinak körforgatásához: idő visszaszámlálás üzemmód, távolság visszaszámláló üzemmód és kalória visszaszámláló üzemmód. Használja a sebességet + - a beállított érték beállításához Sebesség gomb: Használja ezt a gombot hogy sebességet váltson szaladás közben. Minden gombnyomással növekszik a sebesség Sebesség shortcut gomb:( lejtés nélküli modell) Használja a 2,4,6,8,10 és 12 sebességű gyorsbillentyűket a sebesség automatikus beállításához futási állapotban Multimédia gombok: Lejátszás, szünet, az előbbi, az utóbbi, a hangerő növelése/csökkentése gombok. Zene lejátszása SD kártyáról Érintő gombok (ez a funkció csak az érintőképernyős modellnél használható) PROG, MODE,START, STOP, SPD+, SPD-, összesen 6 érintő gomb Lejtő gombok. 5% 8% 12%, összesen 3 rövidítés Lejtő növelése és csökkentése A paraméterek és a lejtés beállítására használható. A lejtés értéke minden gombnyomással növekszik vagy csökken egy szinttel, és ha több mint 2 másodpercig nyomja meg, akkor a lejtés folyamatosan változhat. 1.5 Kijelző funkciók Sebesség Megjeleníti a sebesség aktuális értékét Idő A manuális modull idejét és az automatikus programok időmérését jeleníti meg Távolság A manuális modull összetett távolságát jeleníti meg. Automatikus modullban a megtett távolságot mutatja Kalóriák A teljes felhasznált kalóriák számát mutatja manuális modullban. A kalória számlálást jeleníti meg automatikus modullban. 11

12 Szívritmus Megjeleníti a szívritmus értékét ha kezei a fogantyú pulzus érzékelőin vannak Az ablakok adatai: TIME (IDŐ):5: (MIN) DISTANCE (TÁVOLSÁG): (KM) CALORIES (KALÓRIÁK): (C) SPEED (SEBESSÉG): (KM/H) PULSE (PULZUS): (BPM) 1.6. Szívritmusmérő funkció Abban az esetben, ha a futópad feszültség alatt van, tartsa lenyomva a szívverésérzékelőt 5 másodpercig, a pulzusszám megjelenik a képernyőn, és a kijelző tartománya pulzus/perc. A tesztelés közben a szív alakú jelzés villog. Ez az adat csak tájékoztató jellegű, nem tekinthető orvosi adatnak. 1.7 Automatikus programok Minden program 10 részre van felosztva, a futási idő egyenlően van felosztva a részek közt. Az alábbiakban a 12 program felosztását találhatja: program P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 idő Idő beállítás / 10 = futási idő részenként SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS SEBESSÉG LEJTÉS P12 SEBESSÉG

13 1.8.3 Módszer parameter beállításához Állítsa be a kezdeti idő visszaszámlálását 30:00 percre. A beállítási tartomány 5:00-99:00 perc, lépésenként 1:00. A kalóriaszámlálás kezdeti beállítása 50 kcal, a beállítási tartomány kcal, lépésenként 10. A távolság visszaszámlálás kezdeti beállítása 1,0 km, a beállítási tartomány 1, km lépés 1,0-nél. Lépjen hogy megváltoztassa a sorrendjét az időnek, a távolságnak és a kalóriának. 1.9 Fizikai Fitness Teszt(FAT) Standby állapotban nyomja meg a "Program" gombot, hogy belépjen az emberi testtömegindex (FAT) érzékelő ablakba, amely "FAT"-et jelenít meg. Nyomja meg a "Settings,Beállítások" gombot a beállítandó paraméterek kiválasztásához (F1-nem, F2-kor F3- magasság, F4-testtömeg), használja a "speed,sebesség +" és a "sebesség-" gombokat hogy kiválassza a nemet és nyomja meg a Mode gombot hogy rögzítse. Amikor a beállítások megtörténtek, tartsa lenyomva a kézimpulzust a fizikai érzékeléshez. A testtömegindex (FAT) az egyén magasságának és súlyának viszonyának mérése, de nem utal a test arányára. A FAT alkalmas férfiak és nők számára, valamint más egészségügyi mutatókkal, ez az alapja az emberek számára a súly beállításához. Az ideális FAT-nak között kell lennie, a 19-nél kevesebb pedig vékony, 25 és 29 között túlsúlyos, és ha meghaladja a 30-at, az elhízásnak számít. A paraméterek tartománya a következő. (Ez az adat csak tájékoztató jellegű, és nem tekinthető orvosi adatnak.) 01 Sex (Nem) 01male (férfi) 02 female (nő) 02 Age (Kor) Height (Magasság) Weight (Súly) FAT 19 Under weight (Vékony) FAT = ( ) Normal weight (Normális súly) FAT = ( ) Over weight (Túlsúlyos) FAT 30 Obesity (Elhízott) Más 1. Amikor a visszaszámlálás befejeződik, a képernyőn az "End,Vége" felirat jelenik meg, és minden második másodpercben 0,5 másodperc riasztás jelenik meg. A riasztás leáll, amíg a futópad teljesen leáll, és a képernyő visszatér kézi üzemmódba. 2. Az értékek beállíthatóak. Például az időbeállítási tartomány 5:00-99:00, amikor az érték eléri a 99:00-et, nyomja meg a "+" gombot, az idő visszatér 5:00-re. A szám beállításához használja a "+" és a "-" gombot. 3. A futópad egyszerre csak egy visszaszámláló üzemmóddal működik, és más paramétereket előre számlál. 4. A kalória standard értéke 30 kcal/km. 5. A gyorsítási sebesség 0,5 km/s, a lassítási sebesség pedig 0,5 km/s. 13

14 KÓDOLT HIBA ÜZENETEK Hiba kód Leírás Megoldás E1 E2 E5 E6 Helytelen közlés: helytelen közlés az alsó kontroller és a konzol között. Nincs jelzés a motortól. Túlterhelés védelem: Működés közben, az alsó kontroller több mint 3másodpercig érzékel 6A-nál nagyobb feszűltséget. Robbanásbiztos ütközésvédelem: az abnormális feszültség vagy motor okozza az áramkör motorhibáját. Lehetséges ok: a közlés a kontroller és a konzoll között megszakadt. Ellenőrizzen minden kapcsolatot a kettő között, Ellenőrizze a kábeleket, szükség esetén cserélje ki. Lehetséges ok: Ellenőrizze a motor kábele helyes csatlakoztatását, ha nincs helyesen csatlakoztatva, javítsa ki. Ellenőrizze a kábel rongálódását meg az esetleges égett szagot, ha égett szagot érez, ki kell cserélni a motort. Ellenőrizze hogy a sebesség érzékelő helyesen volt felszerelve vagy az esetleges rongálódását. Lehetséges ok: A túlterhelés túlzott áramfejlesztéshez vezet, a rendszer védekezően megáll. Egy mozgó rész mozgása akadályozott és megállítja a motor működését. Ellenőrizze hogy működés közben vannak-e folyadék veszteségek vagy égett szag, ha ilyent tapasztal cserélje ki a motort. Ha a kontroller égett szagú, cserélje ki. Ellenőrizze az áramforrást, ha nem felel meg az előírásoknak, cserélje ki. Lehetséges ok: Ellenőrizze, hogy a tápfeszültség 50%-kal alacsonyabb-e a normál feszültségnél, használja a megfelelő feszültséget, és próbálja újra a készüléket, ellenőrizze, hogy a vezérlő égett szaggal rendelkezik, és cserélje ki a vezérlőt; Ellenőrizze, hogy a motorkábel csatlakoztatva van-e, és csatlakoztassa újra a motorvezetéket. E7 Nincs biztonsági kulcs Tegye helyére a biztonsági kulcsot. Megjegyzés: a fenti funkciók és a megváltoztatott gombok a valós működéstől függenek. A manuális módosítások nem fognak észrevenni. Mindez a tényleges terméktől függ. 14

15 6. RENDSZERES KARBANTARTÁS Figyelem: A felszerelés tisztítása és karbantartása elött, kérjük Ellenőrizze hogy a termék ne legyen csatlakoztatva az áramhoz. Tisztítás: A megfelelő tisztítás meghosszabítja a felszerelés várható élettartamát. Rendszeresen távolítsa el a port és tartsa tisztán az összes alkatrészt. Ellenőrizze hogy a futófelület mindkét kitett oldala megfelelően volt tisztítva, ezáltal kevesebb szennyeződés gyűl. Hordjon mindig tiszta sport cípőt, hogy megelőzze a futófelület szennyeződését. A futófelületet nedves, szappanos ronggyal tisztítjuk. Ne engedje a nedvességet a villamos alkatrészek közelébe. Figyelem: Mielőtt eltávolítaná a motor fedelét, ellenőrizze hogy áramtalanította a felszerelést. Legkevesebb évente egyszer tisztítsa a motort. Speciális kenőanyag a futófelület kezelésére A futófelület állványát és a futófelületet gyárilag kezelték. A súrlódás a futófelület és az állványa között jelentősen befolyásolja a futószalag élettartamát és teljesítményét, így a kenőanyag rendszeres alkalmazása szükséges. Javasoljuk, hogy ellenőrizze rendszeresen az állványt. Ha a felület sérült, kérjük, lépjen kapcsolatba az ügyfélszolgálattal. Javasoljuk, hogy a következő program szerint alkalmazza a kenőanyagot a futófelület, illetve az állványa között: 1) Light felhasználó (kevesebb mint heti 3 óra használat) havonta; 2) Erős felhasználó (több mint heti 7 óra használat) kéthetente. 1. Hogy meghosszabbítsa a futópad élettartamát, ajánljuk hogy két óra folyamatos használat után kapcsolja ki a gépet és tartson 10 perc szünetet. 2. Ha a futófelület túl tágas, megjelenhet a csúszás jelenség; ha túl szoros, csökkentheti a motor teljesítményét és növelheti a henger és a futófelület kopását. Helyes szorításnál a futófelület 50-75mm-el emelhető. Futás beállított igazítással és rögzitéssel. Ahhoz hogy hatékonyabban használja a futószalagot és fokozza a funkcionalitását, szükséges, hogy a lehető legjobban beállítsa a futófelületet. FUTÓFELÜLET IGAZÍTÁSA 10. Helyezze a futószalagot egyenes felületre. 11. Állítsa be a futószalagot átlagos 6-8km/óra futósebességre. 12. Ha a futófelület többnyire jobb irányba mutat, fordítson 1/2 forgatást óramutató járásával megegyező irányba a jobb oldali csavaron, majd ismételje az eljárást a bal oldali csavarral is.(a ábra) 13. Ha a futófelület többnyire bal irányba mutat, fordítson 1/2 forgatást óramutató járásával megegyező irányba a bal oldali csavaron, majd ismételje az eljárást a jobb oldali csavarral is.(b ábra) A ábra B ábra 15

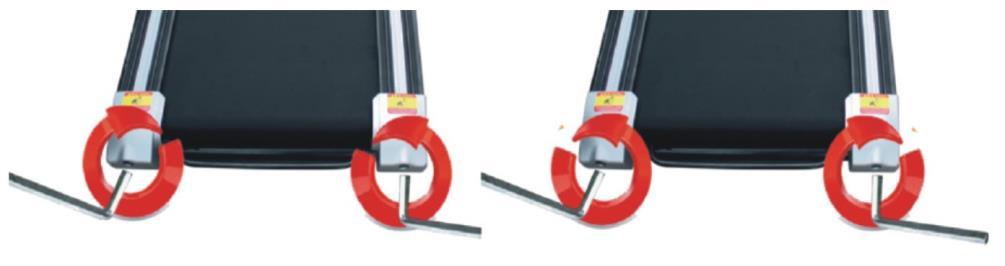

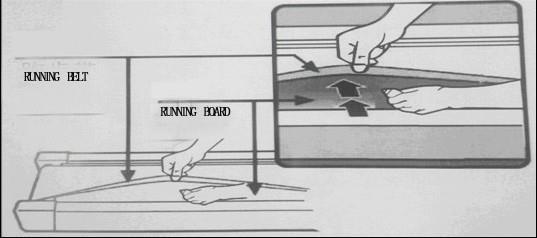

16 Multi-wedge Belt Tension Adjusting A. Ha hosszabb ideig használja a futópadot, akkor a több ékszíjas szalag meglazul a kopás miatt, ezért a biztonságos használat érdekében megfelelő változtatásokat kell végrehajtania. Megítélés: az alkalomszerű szünet jelenséggel való futás érzése, ami jelzi, hogy a futópad vagy a több ékszíjas szalag egy kicsit laza, és további megerősítésre van szükség. A laza rész megítélésének módja: Távolítsa el a védőburkolat négy csavarát, tegye a futópadot 1 km/h sebességre, majd álljon a futószalagon, fogja meg a karfákat, és enyhén járassa be a futópadot. Tanácsoljuk használja saját súlyát. A pillanatnyi lépés nem tudja megakadályozni a szíjat, a feszesség megfelelő. B. Ha a pillanatnyi lépése leállítja a futószalagot, de a futószalag és a görgő még mindig fut, azt jelzi, hogy a futószalag laza és megfelelő beállításokat kell végrehajtani a biztonságos használat érdekében. 1 lépés: A csavarkulcs segítségével állítsa be a motor alapzatán található csavarokat. Eközben finoman forgassa a több ékszíjat a motor tengelye és az első görgő között, ha túl laza, akkor a több ékszíjas öv 100% -kal fékezhető; ha túl feszes, akkor az öv fordulata nagyon korlátozott. Helyénvaló a több ékszíjas hevedert 80% -kal elforgatni a beállítás után. Kérjük, állítsa be a több ékszalag övének szorító állapotát úgy, hogy 80% -kal lefelé forduljon. 2 lépés: Végül zárja le a motor alját, és szerelje be az elülső fedelet. SZILIKONOLAJ ALKALMAZÁSA 1 lépés: Könnyedén emelje fel a futófelületet. 2 lépés: Nyissa ki a szilikonolaj tartályát, majd fújja a szilikonolajat a futópad alkatrészeire az alábbi ábra szerint: 16
