1 Elektromos felültöltős kemencék 1320 C-ig r

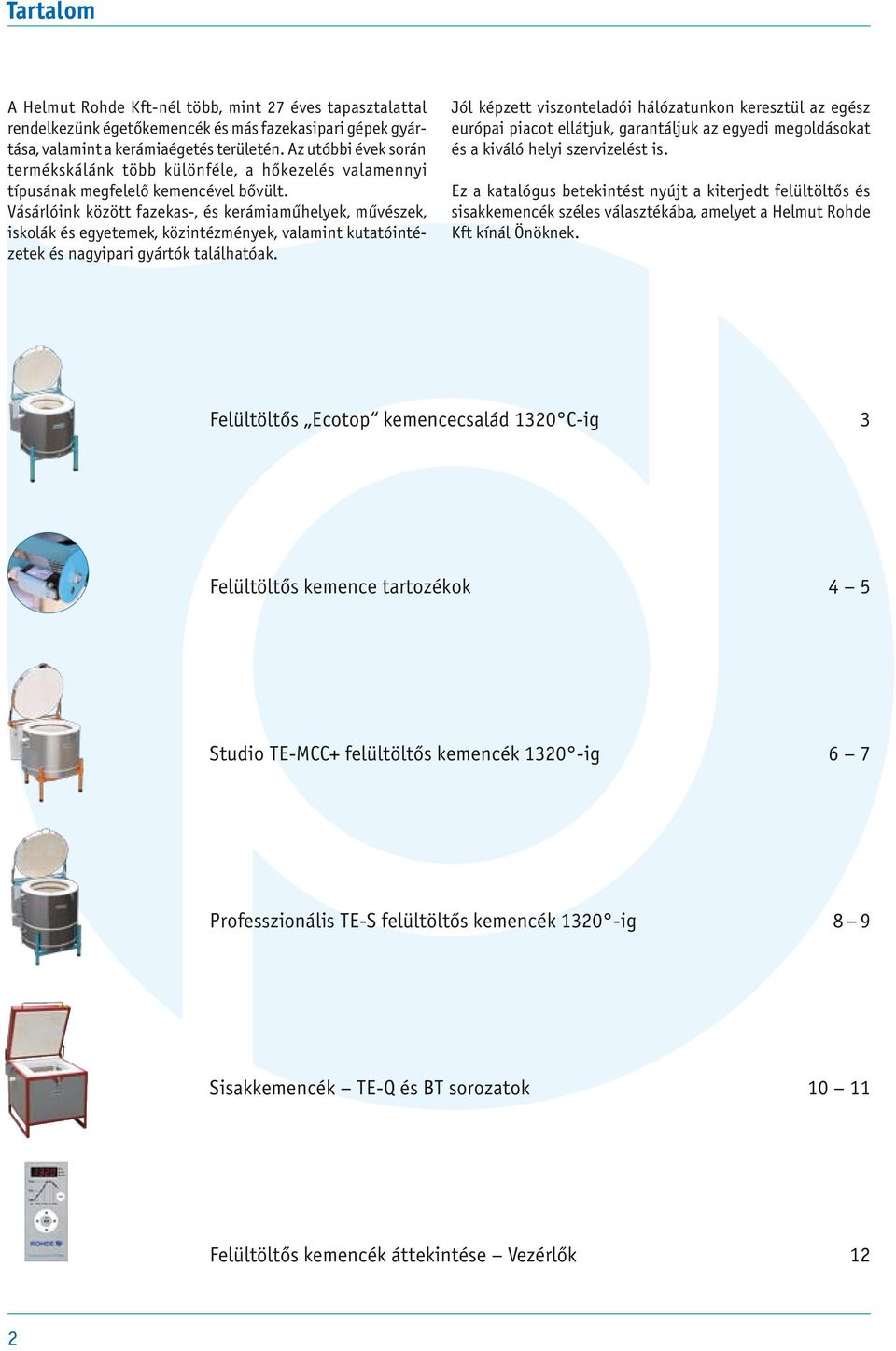

2 Tartalom A elmut Rohde Kft-nél több, mint 27 éves tapasztalattal rendelkezünk égetőkemencék és más fazekasipari gépek gyártása, valamint a kerámiaégetés területén. Az utóbbi évek során termékskálánk több különféle, a hőkezelés valamennyi típusának megfelelő kemencével bővült. Vásárlóink között fazekas-, és kerámiaműhelyek, művészek, iskolák és egyetemek, közintézmények, valamint kutatóintézetek és nagyipari gyártók találhatóak. Jól képzett viszonteladói hálózatunkon keresztül az egész európai piacot ellátjuk, garantáljuk az egyedi megoldásokat és a kiváló helyi szervizelést is. Ez a katalógus betekintést nyújt a kiterjedt felültöltős és sisakkemencék széles választékába, amelyet a elmut Rohde Kft kínál Önöknek. Felültöltős Ecotop kemencecsalád 1320 C-ig 3 Felültöltős kemence tartozékok 4 5 Studio TE-MCC+ felültöltős kemencék ig 6 7 Professzionális TE-S felültöltős kemencék ig 8 9 Sisakkemencék TE-Q és BT sorozatok Felültöltős kemencék áttekintése Vezérlők 12 2

3 Ecotop felültöltős kemencék r Az Ecotop sorozat egy újonnan tervezett és kifejlesztett kemencecsalád a felültöltős kemencéink nagy választékában. Az Ecotop kemencék kiváló energiatakarékos kemencék, energiahatékonyságuk az új szigetelő koncepciónknak köszönhető. A háromrétegű szigetelési struktúra 15 mm-es kiváló minőségű mikroporózus szigetelőanyagból áll, amely lehetővé teszi az égetést a szokásos kőedény hőmérsékleten való kiégetési hőfokig szabványos 230 V-os áramellátással (3,6 kw-os német földelt dugó). Speciális jellemzők: Az Ecotop 60 terméknél 1320 C garantált 3,6 kw/ 230 V-nál Microtherm háromrétegű szigetelésű test Jelentősen megnövelt energiahatékonyság, pl. az Ecotop 60-at összehasonlítva a TE 60 MCC+-val 20 % energiát takaríthatunk meg alk és kopásálló SSR relé a külső hűtőelemnél Ergonomikus munkapozíció a fordítható RODE-kemenceállványnak köszönhetően TC 304 kényelmes és precíz kemence vezérlő (alapfelszerelés) B b h T t Új! ecotop Biztonságos. Energiahatékony. Megbízható. Kérem, további speciális tartozékainkat illetően tekintse meg érvényes árlistánkat. Modell Tmax Belső méretek Külső méretek Teljesítmény Áramerősség Csatlakozó Berakó tányérok Netto (mm) (mm) polcok súly Térfogata C sz mé ma Sz Mé Ma kw A mm kg Ecotop ø ,3 10,0 Schuko* ø Ecotop 43 L 1320 ø ,9 13,0 Schuko* ø Ecotop ø ,6 16,0 Schuko* ø Ecotop 50 S 1320 ø ,5 6,5 CEE 16 A ø Ecotop 60 L 1200 ø ,9 13,0 Schuko* ø Ecotop ø ,6 16,0 Schuko* ø Ecotop 60 S 1320 ø ,0 10,0 CEE 16 A ø *Német földelt dugó 3

4 Felültöltős kemence alkatrészei Szilárd csuklósan kapcsolt fedél Teleszkóprugó segíti a fedél nyitómechanizmusát Biztonsági kapcsoló Eltávozó levegő csatlakozás Könnyen áttekinthető huzalozás (a német DIN/EN/VDE szabványoknak megfelelően) alk és kopásálló SSR relék a külső hűtőelemnél, alapfelszerelés az Ecotop és a TS-S modelleknél, választható az összes többi kemencéhez Rozsdamentes acél fogantyú a szállításhoz Gördülő kerekek a könnyed szállításhoz a kemence hátsó részénél az Ecotop és a TE 75 / 110 MCCapple modelleknél (az összes modellhez választható 4 gördülő kerék is) Rozsdamentes acél kapcsolótábla RODE fordítható kemenceállvány 4

5 r Könnyen és tágra nyitható szilárd fedél A samottéglák elmozdulása mechanikusan biztosított A samottéglák szögben való elhelyezése megelőzi, hogy anyagdarabkák hulljanak a termékekre A fedél samottéglái habarcsmentesen illesztettek Precízen megmunkált samottégla illesztés Pontosan beszerelt fűtőelemek Biztonságos pozícióban szerelt hőelempár Mindegyik modell szétszerelhető, némelyek pótgyűrűvel bővíthetőek A fedél tömítése szabályozható és zárható 114 mm 110 mm Levegőadagoló csappantyú minden felültöltős modellünkhöz Professzionális TE-S felültöltős kemencék falszerkezete Az ECOTOP kemencék 3-rétegű falszerkezete 95 mm TE-MCCapple Studio felültöltős kemencék falszerkezete 5

6 TE-MCCapple felültöltős kemencék ig TE-MCCapple felültöltős kemencék A strapabíró TE-MCCapple kemencék alkalmasak a 600 C-on való üvegégetéstől az 1250 C-on való kőedény égetésig. Ezt a kemencecsaládot speciálisan iskolákban és óvodákban való alkalmazásra terveztük, ezen kívül olyan speciális művészeti és hobbyműhelyek számára, amelyek ig égetnek C-on való eseti kerámiaégetés lehetséges, de a professzionális TE-S vagy BT kemencék alkalmasabbak az ezen hőfokon való rendszeres égetéshez. A széleskörően használható berendezésen és felültöltős kemencéink kiváló minőségű kivitelezésén túl az alábbi jellemzőkre szeretnénk rámutatni: Szétszerelhetőség Minden kemencemodell könnyen szétszerelhtő négy kompact darabra. A kemence minden része szállításra ergomikusan megtervezett. Két személy által bármilyen helyre könnyedén szállítható. Még akár egy 55 cm átmérőjű ajtó is elegendő egy TE 300 helyére szállításához. Bővíthetőség A TE-MCCapple termékcsalád négy modellje bármikor megnövelhető 50 %-kal egyszerűen, egy pótgyűrű (ZWR) behelyezésével. A TE 75 MCCapple modell 110 literessé bővíthető A TE 100 MCCapple modell 150 literessé bővíthető A TE 120 MCCapple modell 180 literessé bővíthető A TE 200 MCCapple modell 300 literessé bővíthető Illessze be a gyűrűt, dugja be a kemencét, és folytassa az égetést 50 %-kal nagyobb helyen. A kemence, amely bármikor kielégíti az Ön igényeit! 6

7 r Fordítható kemence állvány Biztonságos szállítás után ez a RODE tervezte kemence állvány lehetővé teszi Önnek, hogy a felültöltős kemencéjét egy megnövelt működési magassághoz állítsa be. Kevésbé terheli meg a hátát mind a kemence berakodásánál, mind kiürítésénél. A TE-MCCapple modell kiegészítő felszerelései: A TE 75, a TE 100 a TE 120 és a TE 200 MCCapple modellek könnyen felszerelhetőek egy fűtött fedéllel, (ami fontos az üvegkészítésnél) A fűtőelemek szabadalmaztatott pótrudakra szereltek, amelyek megelőzik a részecskék fedélről termékre való esését. * Ezek a modellek pótgyűrűvel elláthatóak. Felhívjuk figyelmét, hogy vagy a fedelet vagy a pótgyűrűt lehet működtetni. A fedél a teleszkóprugónak köszönhetően könnyen nyitható és zárható. B b h T t Széleskörűen használható berakó polcok, szabadon választhatóak minden kemencetípushoz. A munkavégzés vezérlése tartós, strapabíró SSR relékkel, külső hűtőelemmel. Kérem, további speciális tartozékainkat illetően tekintse meg érvényes árlistánkat. Modell Tmax Belső méretek Külső méretek Teljesítmény Áramerősség Csatlakozó Berakó tányérok Netto (mm) (mm) polcok súly Térfogata C sz mé ma Sz Mé Ma kw A mm kg TE 75 MCCapple 1320 ø ,0 13 CEE 16 ø ZWR 75 MCCapple ø , TE 110 MCCapple 1320 ø ,0 13 CEE 16 ø TE 100 MCCapple 1320 ø ,0 15 CEE 16 ø ZWR 100 MCCapple ø , TE 150 MCCapple 1320 ø ,5 15 CEE 16 ø TE 130 MCCapple 1320 ø ,3 16 CEE 16 ø ZWR 130 MCCapple ø , TE 190 MCCapple 1320 ø ,0 16 CEE 16 ø TE 200 MCCapple 1320 ø ,2 20 CEE 32 speciális 130 ZWR 200 MCCapple ø , TE 300 MCCapple 1320 ø ,8 20 CEE 32 speciális 170 ZWR = pótgyűrű Kívánságra bármilyen az EU-ban használt áramellátáshoz megfelelő vezetékezéssel szerelten. 7

8 TE-S felültöltős kemence sorozatsorozat ig TE-S felültöltős kemencék A TE-S kemencecsalád kiváló minőségű kemence professzionális fazekas műhelyekben való mindennapi használatra. Az elmúlt 27 év folyamán következetesen fejlesztettük ki ezt a kemencecsaládot a legkorszerűbb technológiát kombinálva a kiváló tartóssággal. Sok kerámiaműhely használja már bővíthető modelljeinket égetési kapacitásának gazdaságos megnövelésére. TE-S felültöltős kemencéink bővítési lehetőségén és a kiváló minőségű kivitelezésen túl szeretnénk rámutatni az alábbi jellemzőkre is. Bővítés A TE-S sorozat négy modellje 50 %-kal bővíthető egyszerűen, egy plusz gyűrű behelyezésével.(zwr) A TE 80 S modell 100 literessé bővíthető A TE 95 S modell 145 literessé bővíthető A TE 130 S modell 200 literessé bővíthető A TE 165 S modell 250 literessé bővíthető Illessze be a gyűrűt, dugja be a kemencét, és folytassa az égetést 50 %-kal nagyobb helyen. A kemence, amely bármikor kielégíti az Ön igényeit! Fordítható kemenceállvány Biztonságos szállítás után ez a RODE tervezésű kemenceállvány lehetővé teszi Önnek, hogy megnövelt munkamagasságra állítsa be a elültöltős kemencéjét. Ez teszi hátkímélőbbé a kemencébe való be-, és az abból való kirakodást. Szétszerelés Mindegyik kemencemodell négy kompakt darabra szerelhető szét szállításkor. Szűk átjáró sem akadály, 55 cm-es ajtószélesség is elegendő. 8

9 r Új: SSR relék. SSR relék vezérlik minden TE-S modellünket. alk és kopásálló, mechanikus alkatrészek nélkül. A hűtőelem a kapcsolószekrény külső oldalára szerelt, hogy biztosítsa a nagy teljesítményű komponensek hűtését. A kapcsolószekrény nem melegszik, tartós és gondtalan működés garantált. Választható felszerelés a TE-MCCapple kemencecsalád számára. A padlófűtés optimális hőeloszlást biztosít a kemencének mind az alsó, mind a középső részén. Minden kemencemodell, mint pl. a TE 80 S is ellátható padlófűtéssel. Megnövelhető berakó polcok és lábak, válaszhatók bármelyik kemencetípushoz. Szilárd önbeálló görgős kerekek teszik a kemencét mobillá bármilyen műhelyben. A többzónás vezérlő biztosítja a lehetséges legnagyobb ismételhetőséget. Kérem, további speciális tartozékainkat illetően tekintse meg érvényes árlistánkat. B b h T t Modell Tmax Belső méretek Külső méretek Teljesítmény Áramerősség Csatlakozó Berakó tányérok Netto (mm) (mm) polcok súly Térfogata C sz mé ma Sz Mé Ma kw A mm kg TE 80 S 1320 ø ,0 13 CEE 16 ø ZWR 80 S ø , TE 100 S 1320 ø ,0 13 CEE 16 ø TE 95 S 1320 ø ,0 16 CEE 16 ø ZWR 95 S ø , TE 145 S 1320 ø ,5 16 CEE 16 ø TE 130 S 1320 ø ,8 19 CEE 32 ø ZWR 130 S ø , TE 200 S 1320 ø ,2 19 CEE 32 ø TE 165 S ,0 22 CEE 32 speciális 144 ZWR 165 S , TE 250 S ,0 22 CEE 32 speciális 180 TE 300 S ,0 22 CEE 32 speciális 204 ZWR = pótgyűrű Kívánságra bármilyen az EU-ban használt áramellátáshoz megfelelő vezetékezéssel szerelten. 9

10 E sisakkemencecsalád 1320 C-ig A E sisakkemencecsalád Sisakkemencéink a TE-S felültöltős kemencecsaládunk logikus továbbfejlesztése. Azért fejlesztettük ki ezt a kemencecsaládot, mert a kemence felülről való berakodásának vannak gyakorlati korlátai. Ennél a kemencetípusnál nem kell fáradságos munkával elölről vagy felülről berakodni - a kemencét egyszerően csak a termékek fölé kell helyezni, mint egy sisakot. Ez ideális nagy egyedi daraboknál, amelyek egyszerű módon a kemence padlójára helyezhetőek. Ezt a konstrukciót azért is fejlesztettük ki, hogy a berakodás ne legyen megerőltető a háta számára. A kipróbált, tesztelt rugalmas gyűrűrendszer szinte bármilyen nagyságú termék behelyezését lehetővé teszi 1,5 méteres átmérőtől szinte bármilyen kemence belső magasságig. Semmi nem szab határt az Ön kreativitásának! A legmegfelelőbb kemencével látjuk el. Alapfelszerelés a E sisakkemencékhez Speciális felszerelés a E sisakkemencecsaládhoz Egyenletesen futó emelőszerkezet a kemence sisakjának könnyű felemeléséhez. idraulikus szerkezet könnyíti meg a kemence sisakjának mozgatását. A kemence kerámia termékekkel való feltöltéséhez a legkönnyebb hozzáférhetőség miatt egyszerűen mozgassa a kemence padlóját a megfelelő helyre targoncával. A síneken futó kemence padlózat biztonságossá teszi a nagy darabok berakodását is. Kérem, további speciális tartozékainkat illetően tekintse meg érvényes árlistánkat. Modell Tmax Belső méretek Külső méretek Teljesítmény Áramerősség Csatlakozó Berakó tányérok Netto (mm) (mm) polcok súly Térfogata C sz mé ma Sz Mé Ma kw A mm kg E ø CEE 32 / 63 ø E ø CEE 32 / - ø E CEE 32 / - speciális 270 E CEE 32 / - speciális 310 E CEE 32 / - speciális 300 E CEE 32 / - speciális 340 Kívánságra bármilyen az EU-ban használt áramellátáshoz megfelelő vezetékezéssel szerelten. 10

11 TE-Q felültöltős kemence 1320 C-ig A négyszögletes TE-Q kemencecsalád A négyszögletes kemencecsaládnak két tagja van: 1. A TE-QN és a TE-QS négyszögletes négyoldali fűtéssel ellátott felültöltős kemencék, ahol a fűtőelemek hornyolt samottéglába süllyesztettek. 2. A TE 70 QT és a QTS modellek szintén négyoldali fűtéssel ellátottak, itt a fűtőelemek rúdra szereltek. Mindkét család kiváló minőségű kétrétegű szigeteléssel ellátott, amely pontosan van a négyszögletes keretbe illesztve. A tetszetős külső miatt kiváló minőségű két színű festést alkalmaztunk. A fedél jó kereten belüli szellőzése és a horganyzott külső fémburkolat hatékonyan védi meg a kemencét a korróziótól. A másik speciális jellemző a precízen legyártott fedél, mely nyitása a teleszkóprugónak köszönhetően különösen könnyű. Ugyanazon az elven működik, mint a kerek felültöltős kemencéinknél. A teleszkóprugónak köszönhetően a fedél könnyen nyitható és zárható. B b h h T T t t B b A kemence padlózata tartós és hőáteresztő SiC lemezzel fedett. B b h T t r TE 70 QT Felültöltős kemence A BT kemencecsalád BT 500 Felültöltős kemence BT kemencéink egyedülállóak a német piacon, de használatuk még nem eléggé elterjedt. Kamráskemencéink szerkezeti felépítését és ötoldali fűtését kombinálják egy felültöltős kemence előnyeivel. A kiváló minőségű szigetelés és a nagyon egyenletes hőeloszlás teszi alkalmassá a BT kemencéket olyan műhelyben való alkalmazáshoz, ahol a kemencét sűrűn kell berakodni kerámiatermékek széles választékával. Nagy segítséget nyújt ebben a felülről történő kiváló áttekinthetőség. Nem lesz hajlandó elcserélni BT kemencéjét egy kamráskemencével! Modell Tmax Belső méretek Külső méretek Teljesítmény Áramerősség Csatlakozó Berakó tányérok Netto (mm) (mm) polcok súly Térfogata C sz mé ma Sz Mé Ma kw A mm kg TE 10 Q ,0-9 Schuko* 200 x TE 35 Q ,6-16 Schuko* 370 x TE 50 QN ,6-16 Schuko* 370 x TE 50 QS , CEE x TE 70 QT ,6-16 Schuko* 350 x TE 70 QT-S , CEE x TE 110 QT , CEE x BT , CEE x BT , CEE x *Német földelt dugó Kívánságra bármilyen az EU-ban használt áramellátáshoz megfelelő vezetékezéssel szerelten. 11

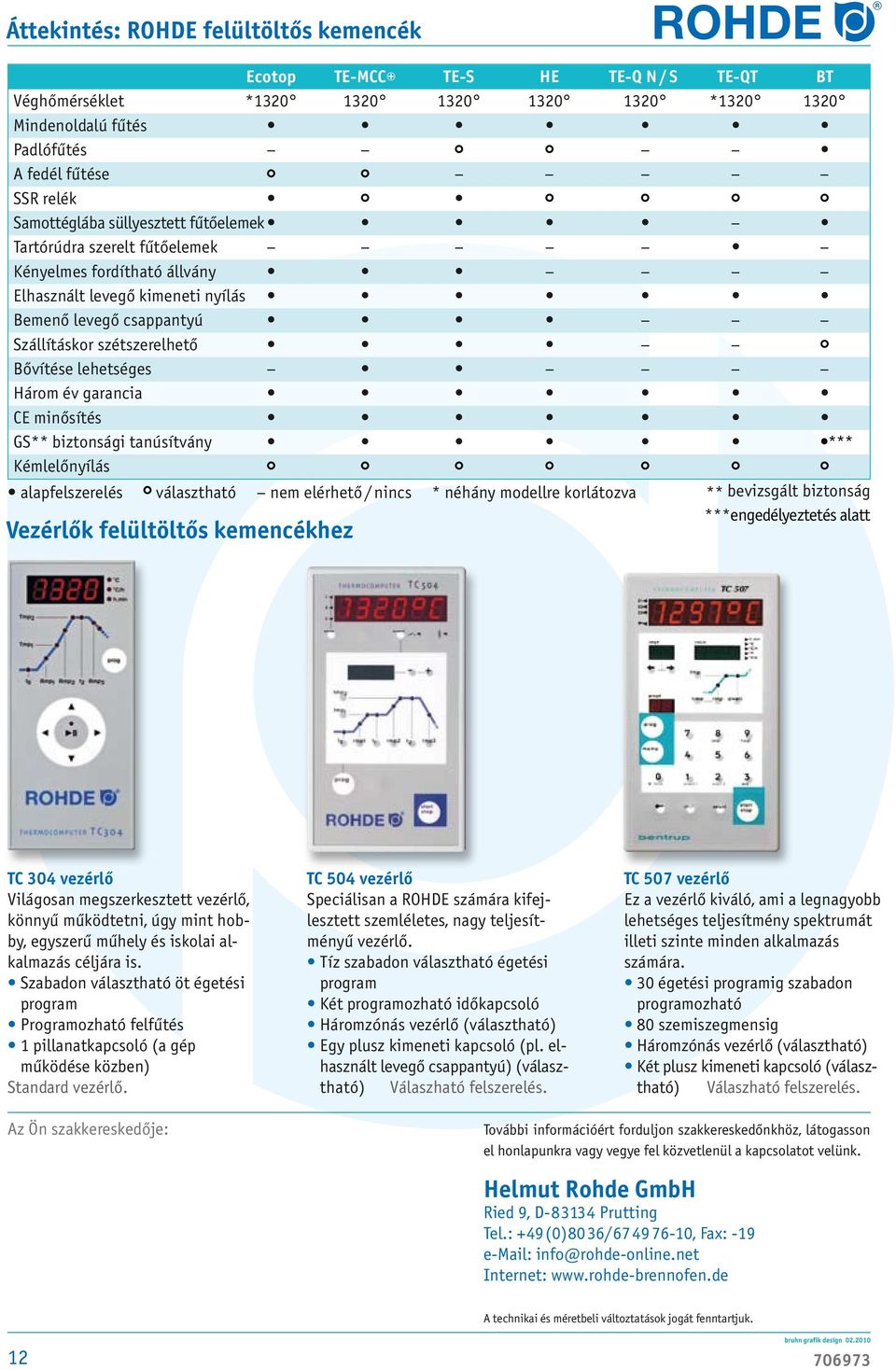

12 Áttekintés: RODE felültöltős kemencék r Ecotop TE-MCCapple TE-S E TE-Q N / S TE-QT BT Véghőmérséklet * * Mindenoldalú fűtés Padlófűtés A fedél fűtése SSR relék Samottéglába süllyesztett fűtőelemek Tartórúdra szerelt fűtőelemek Kényelmes fordítható állvány Elhasznált levegő kimeneti nyílás Bemenő levegő csappantyú Szállításkor szétszerelhető Bővítése lehetséges árom év garancia CE minősítés GS** biztonsági tanúsítvány *** Kémlelőnyílás alapfelszerelés választható nem elérhető / nincs * néhány modellre korlátozva ** bevizsgált biztonság ***engedélyeztetés alatt Vezérlők felültöltős kemencékhez TC 304 vezérlő Világosan megszerkesztett vezérlő, könnyű működtetni, úgy mint hobby, egyszerű műhely és iskolai alkalmazás céljára is. Szabadon választható öt égetési program Programozható felfűtés 1 pillanatkapcsoló (a gép működése közben) Standard vezérlő. TC 504 vezérlő Speciálisan a RODE számára kifejlesztett szemléletes, nagy teljesítményű vezérlő. Tíz szabadon választható égetési program Két programozható időkapcsoló áromzónás vezérlő (választható) Egy plusz kimeneti kapcsoló (pl. elhasznált levegő csappantyú) (választható) Válaszható felszerelés. TC 507 vezérlő Ez a vezérlő kiváló, ami a legnagyobb lehetséges teljesítmény spektrumát illeti szinte minden alkalmazás számára. 30 égetési programig szabadon programozható 80 szemiszegmensig áromzónás vezérlő (választható) Két plusz kimeneti kapcsoló (választható) Válaszható felszerelés. Az Ön szakkereskedője: További információért forduljon szakkereskedőnkhöz, látogasson el honlapunkra vagy vegye fel közvetlenül a kapcsolatot velünk. elmut Rohde Gmb Ried 9, D Prutting Tel.: +49(0)8036/ , Fax: info@rohde-online.net Internet: A technikai és méretbeli változtatások jogát fenntartjuk. 12 bruhn grafik design
