1 LEVEGŐZTETŐ és KEVERŐ RENDSZEREK

2 Levegőztető és keverő rendszerek A Zenit egy sor levegőztető és keverő terméket kínál a specializált háztartási és ipari szennyvízkezelő iparágak számára. A Zenit termékek között megtalálhatóak: 9" és 12" tányér- és 2" csődiffúzorok elasztomer membránokkal, amelyek magas oxigén átviteli hatékonyságot biztosítanak; Venturi típusú merülő levegőztetők, amelyek hatékony keverést és levegőztetést biztosítanak és kiválóan alkalmazhatóak homogenizáló tartályokban és esővíztározó tartályokban; keverők és áramlásgenerátorok mm átmérőjű öntisztító propellerekkel, percenkénti fordulatszámmal. Kiváló minőségű termékei mellett, a Zenit segítséget nyújt ügyfeleinek a termékválasztás és az üzemkialakítás során, és felügyeletet biztosít az összeszerelés alatt. Tesztelő és műszaki ellenőrzési osztály Termékeinek folyamatos fejlesztésén dolgozva a Zenit befejezte egy új ellenőrző tartály építését a San Cesario sul Panaro-ban (Modena) található gyártóhelyen. Ez a szerkezet, 8 méter széles és 10 méter mély (6,50 méter a felszín alatt) 600 m3 víz befogadására képes (nyomómagasság 9.50 méter) és számos tevékenységnek felel meg, mivel sokoldalúságának köszönhetően számos tesztet lehet benne elvégezni. Nem csupán elektromos búvárszivattyúkat lehet benne tesztelni, hanem levegőztető és keverő termékeket is. A következő értékek mérhetőek benne: áramlási sebesség nyomómagasság hatékonyság (max. DN 800) NPSH oxigénátvitel kimenő légteljesítmény tolóerő mérése áramláskonfiguráció keverés mértéke

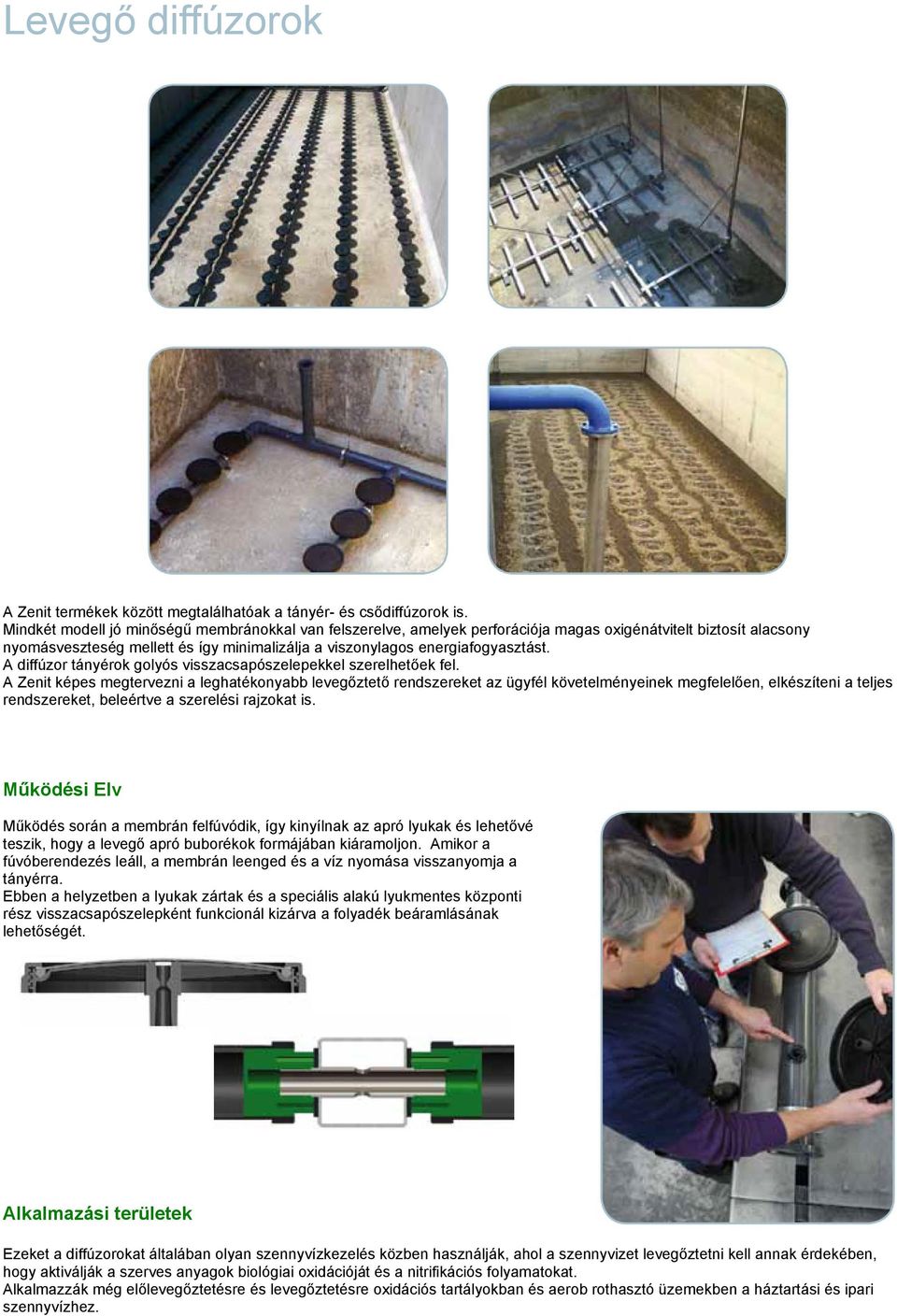

3 Levegő diffúzorok A Zenit termékek között megtalálhatóak a tányér- és csődiffúzorok is. Mindkét modell jó minőségű membránokkal van felszerelve, amelyek perforációja magas oxigénátvitelt biztosít alacsony nyomásveszteség mellett és így minimalizálja a viszonylagos energiafogyasztást. A diffúzor tányérok golyós visszacsapószelepekkel szerelhetőek fel. A Zenit képes megtervezni a leghatékonyabb levegőztető rendszereket az ügyfél követelményeinek megfelelően, elkészíteni a teljes rendszereket, beleértve a szerelési rajzokat is. Működési Elv Működés során a membrán felfúvódik, így kinyílnak az apró lyukak és lehetővé teszik, hogy a levegő apró buborékok formájában kiáramoljon. Amikor a fúvóberendezés leáll, a membrán leenged és a víz nyomása visszanyomja a tányérra. Ebben a helyzetben a lyukak zártak és a speciális alakú lyukmentes központi rész visszacsapószelepként funkcionál kizárva a folyadék beáramlásának lehetőségét. Alkalmazási területek Ezeket a diffúzorokat általában olyan szennyvízkezelés közben használják, ahol a szennyvizet levegőztetni kell annak érdekében, hogy aktiválják a szerves anyagok biológiai oxidációját és a nitrifikációs folyamatokat. Alkalmazzák még előlevegőztetésre és levegőztetésre oxidációs tartályokban és aerob rothasztó üzemekben a háztartási és ipari szennyvízhez.

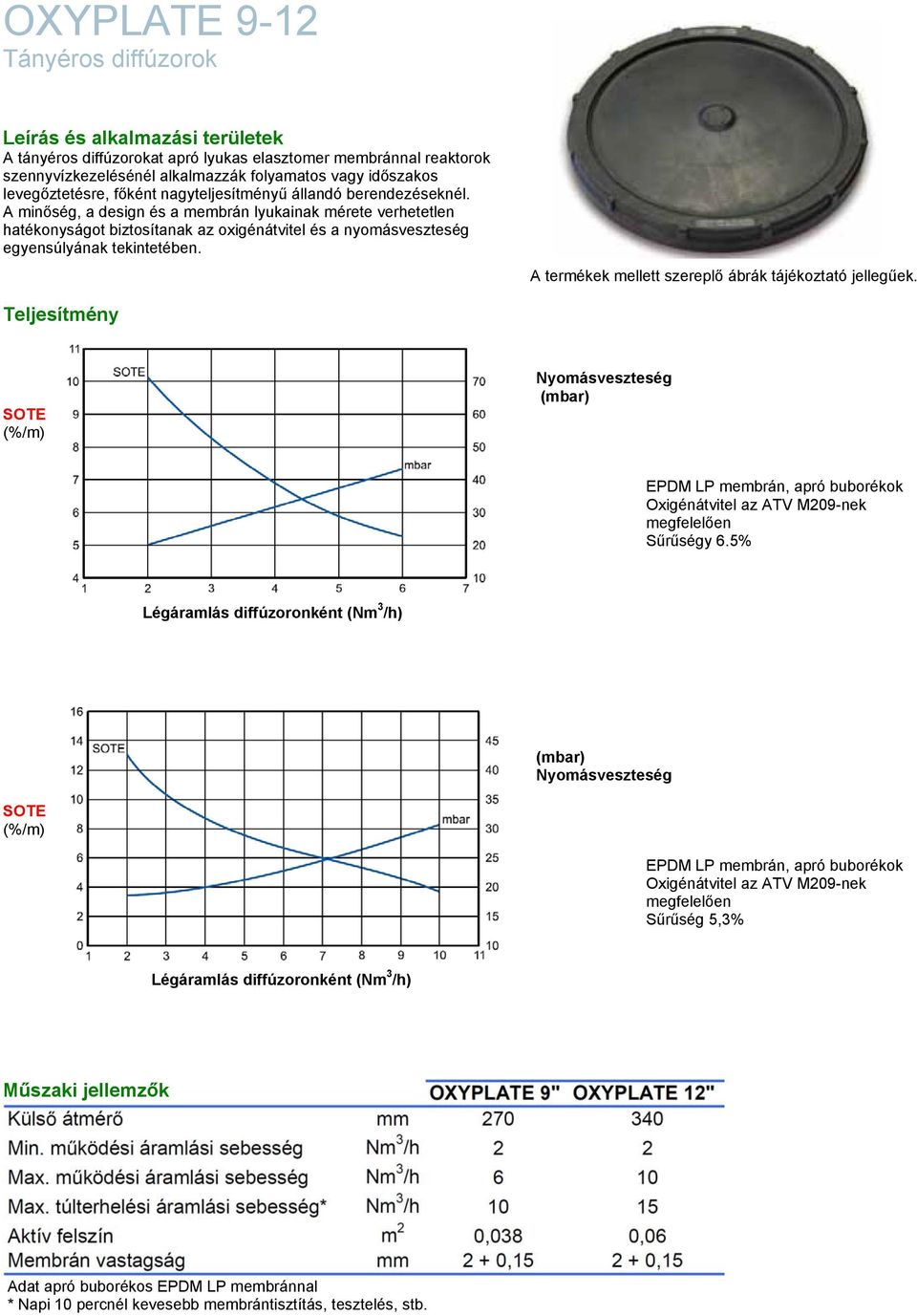

4 OXYPLATE 9-12 Tányéros diffúzorok Leírás és alkalmazási területek A tányéros diffúzorokat apró lyukas elasztomer membránnal reaktorok szennyvízkezelésénél alkalmazzák folyamatos vagy időszakos levegőztetésre, főként nagyteljesítményű állandó berendezéseknél. A minőség, a design és a membrán lyukainak mérete verhetetlen hatékonyságot biztosítanak az oxigénátvitel és a nyomásveszteség egyensúlyának tekintetében. A termékek mellett szereplő ábrák tájékoztató jellegűek. Teljesítmény SOTE (%/m) Nyomásveszteség (mbar) EPDM LP membrán, apró buborékok Oxigénátvitel az ATV M209-nek megfelelően Sűrűségy 6.5% Légáramlás diffúzoronként (Nm 3 /h) (mbar) Nyomásveszteség SOTE (%/m) EPDM LP membrán, apró buborékok Oxigénátvitel az ATV M209-nek megfelelően Sűrűség 5,3% Légáramlás diffúzoronként (Nm 3 /h) Műszaki jellemzők Adat apró buborékos EPDM LP membránnal * Napi 10 percnél kevesebb membrántisztítás, tesztelés, stb.

5 Gyártáshoz felhasznált anyagok Befoglaló méretek és súlyok Méret mm-ben A súlyra és méretre vonatkozó adatok tájékoztató jellegűek Tartozékok és alkatrészek A Zenit teljes levegőztető rendszereket tervez és épít tányéros diffúzorokkal és előre összeszerelt PVC levegőelosztó hálózatokkal. A magas szabványosítási fok és a Zenit által gyártott speciális alkatrészek alkalmazása lehetővé teszi az egyszerű, megbízható és gyorsan beszerelhető rendszerek építését, amelyek meglepően olcsóak a nagyon jó minőségű anyagok ellenére, mint például a PVC PN10 csövek és rozsdamentes acél tartóelemek. A diffúzorok beépítésének és szervizelésének megkönnyítése érdekében a Zenit olyan szerszámokat gyártott, amelyek megkönnyítik és hatékonnyá teszik a mindennapos folyamatokat. A speciális szoftvercsomagok alkalmazásával a rendszer tervezése egy gyors folyamat a feldolgozástól az optimális elrendezésen át egészen a költségelemzés és az anyagok számláinak kibocsátásáig. Telepítések Az előre összeszerelt rendszerek gyorsan és egyszerűen telepíthetőek még szakképzetlen személyzet által is, amennyiben követik a részletes utasításokat. Minden kapcsolat speciális önbeálló peremek segítségével készült beépített záró elemekkel. A tartóelemek magassága könnyen beállítható (20 cm-ig), lehetővé téve a kiegyenlítést az egyenetlen vagy enyhén lejtő tartályfenéken.

6 OXYTUBE 2 Csődiffúzorok A termékek mellett szereplő ábrák tájékoztató jellegűek. Leírás és alkalmazási területek Főként átemelő levegőztető rendszerek építéséhez javasolt és olyan esetekre, ahol nagy kimeneti felszín szükséges kisszámú levegőelosztó csövezet alkalmazásával. A diffúzorok alapvetően egy menetes csatlakozású fejből, a szilárd polipropilén támelemből és a csőszerű membránból állnak az apró lyukas elasztomerben, amelyet rozsdamentes acél bilincsek biztosítanak. Teljesítmény Oxigénátvitel Sűrűség 10% - teszt az ATV-M 209-nek megfelelően SOTE (%/m) Légáramlás membrán-méterenként (Nm 3 /h) Nyomásveszteség mbar Légáramlás membrán-méterenként (Nm 3 /h) Műszaki jellemzők Adat apró buborékos EPDM LP membránnal * Napi 10 percnél kevesebb membrántisztítás, tesztelés, stb.

7 Gyártáshoz felhasznált anyagok Befoglaló méretek és tömeg Méret mm-ben A súlyra és méretre vonatkozó adatok tájékoztató jellegűek Tartozékok és alkatrészek A membránok különböző anyagokból készülnek a különböző alkalmazásoknak megfelelően: EPDM LP alacsony plasztifikátor tartalommal (<15%) a kismennyiségű ipari tartalommal rendelkező háztartási szennyvízhez és az alacsony zsír-, olaj- és szénhidrogén-tartalmú ipari szennyvízhez. Maximum üzemi hőmérséklet 80 C; SZILIKON magas zsír- és szénhidrogén-tartalmú ipari szennyvízhez. Maximum üzemi hőmérséklet 100 C; Rozsdamentes acél kötőelemek szembenálló diffúzorpárok alkalmazásához 80x80 mm-es vagy 100x100 mm-es négyzet alakú csatlakozóelemben; Csatlakozódarabok lyukakkal ellátott csatlakozóelemek. Átemelő rendszerek Főképpen kis/közepes méretű rendszerekhez javasoltak, vagy általában olyan esetekre, ahol nem lehetséges a tartály ürítése karbantartási célokra. Ezek a rendszerek rozsdamentes acél rácsozattal készülnek, amelyek alapvetően egy négyzet alakú csatlakozóelemből állnak, amelyekre beépítik a szembenálló diffúzorpárokat, valamint egy függőleges csőből, egy vagy több erősítő rúdelemből és egy vízelvezető rendszerből. Az egyes rácsokat egyszerűen ráhelyezik a tartály fenekére és csatlakoztatják a fő légvezetékhez egy csőkarima segítségével. A stabilitást ellensúlyok biztosítják, amelyek tartólábakként is funkcionálnak. Nincs szükség csúszó- vagy merevítő rendszerekre. Az egyes elemek ezért könnyen eltávolíthatóak és beszerelhetőek a tartály működése közben.

8 MERÜLŐ LEVEGŐZTETŐK Venturi típusú merülő levegőztetők, amelyek hatékony keverést és levegőztetést biztosítanak és kiválóan alkalmazhatóak homogenizáló tartályokban és esővíztározó tartályokban. Ezek max. 30 kw teljesítményű búvárszivattyúkból állnak, csatornás járókerekekből nagyméretű járattal és az OXY szériához tartozó ejektorokból. Az OXY 80 és 150 egységek poliuretán (Vulkollan) membránnal vannak ellátva, amelyek cseréjéhez nem szükséges szétszerelni a szivattyút és az ejektort, a szabadalmazott rendszernek köszönhetően. Az OXY 80 berendezés karimája lehetővé teszi a DN80 és DN100 teljesítményű elektromos szivattyúk csatlakozását. A sokoldalúság érdekében a Zenit három terméksort készített: OXY SYSTEM OXY JETOXY Működési Elv Az OXY berendezésekben a szállított folyadék a Venturi effektusnak köszönhetően keveredik a levegővel, amely során közepesen finom buborékok keletkeznek, amelyek növelik az érintkezési felületet és nagyon hatékony oxigén átvitelt tesznek lehetővé. A termékek mellett szereplő ábrák tájékoztató jellegűek. Alkalmazási területek Az OXY merülő levegőztető rendszereket háztartási és ipari szennyvízés iszapkezeléshez használják, illetve olyan esetekben, ahol oxigéndúsításra és keverésre van szükség. Ezeket a rendszereket a tartály kiürítése nélkül be lehet szerelni.

9 OXY Kulcs a termékkódokhoz OXY 50 Termékcsalád Karima mérete Membrán átmérő JELLEMZŐK Öntöttvas szerkezet (GJL-250) Használható DRO és DGO szivattyúkkal Folyamatos jelleggel csatlakoztatható a szivattyúhoz vagy szerelhető a tartály fenekére az automata kapcsolórendszer (DAC típus) segítségével. AZ OXY 50 FELÉPÍTÉSE OXY test (kúp + beépített membrán) Csúszóperem tömítéssel és rozsdamentes acél csavarokkal Csővezető Egy speciális elem az OXY testen lehetővé teszi az ejektor kimeneti peremének és a szivattyú csúszó peremének mechanikus rögzítését (csavarokkal), így egy szilárd rendszer képezhető akár mobil beszereléshez is. Befoglaló méretek Gyártáshoz felhasznált anyagok Test Diffúzor kúp Anyák és csavarok Festés Öntöttvas GJL-250 Öntöttvas GJL-250 Rozsdamentes acél Környezetbarát epoxi-vinil Modellek OXY 5027 A súlyra és méretre vonatkozó adatok tájékoztató jellegűek Méret mm-ben

10 OXY JELLEMZŐK Öntöttvas szerkezet Rozsdamentes acél diffúzor kúp A membrán cserélhető az áramlási sebesség beállításához vagy elhasználódás esetén (SZABADALMAZOTT RENDSZER) AZ OXY FELÉPÍTÉSE OXY test Membrán (cserélhető) Rozsdamentes acél diffúzor kúp Rozsdamentes acél csavarok Gyártáshoz felhasznált anyagok Test Öntöttvas GJL-250 Diffúzor kúp AISI 304 Rozsdamentes acél Membrán Vulkollan Anyák és csavarok A2 acél Festés Környezetbarát epoxi-vinil Modellek OXY 8055 OXY OXY OXY 8063 SZABADALMAZOTT RENDSZER Az OXY 80 és 150 egységek kombinálhatóak az azonos átmérőjű vízszintes csatlakozóidomokkal (DAC H). Ez a kombináció lehetővé teszi az OXY test rögzítését a tartály fenekén a könnyebb karbantartás érdekében, és ezáltal több ponton is használható (nem egy időben). Befoglaló méretek Az OXY 80 berendezés karimája lehetővé teszi a DN80 és DN100 teljesítményű elektromos szivattyúk csatlakozását. Méret mm-ben A súlyra és méretre vonatkozó adatok tájékoztató jellegűek

11 OXY RENDSZER OXY 50 RENDSZER AZ OXY 50 RENDSZER FELÉPÍTÉSE OXY test (kúp + beépített membrán) Csúszó perem tömítéssel és rozsdamentes acél csavarokkal Csővezető Horganyzott acél alap Egy speciális elem az OXY testen lehetővé teszi az ejektor kimeneti peremének és a szivattyú csúszó peremének mechanikus rögzítését (csavarokkal), így egy szilárd rendszer képezhető akár mobil beszereléshez is. Modellek (*) Maximum beépítési mélység (**) Beömlő csővezeték nem része A méretekhez lásd a JETOXY 50 rajzát OXY RENDSZER AZ OXY RENDSZER FELÉPÍTÉSE OXY test Membrán (cserélhető) Rozsdamentes acél diffúzor kúp Rozsdamentes acél csavarok Légbeszívó cső kéményszűrővel és horganyzott acél emelőhoroggal Összekötő rúd a szivattyú és a levegőbeszívó cső között Horganyzott acél/gömbgrafitos öntöttvas alap Modellek OXY rendszer OXY ejektor Beömlő csővezeték * Maximum beépítési mélység

12 JETOXY Merülő levegőztető rendszer JETOXY 50 A JETOXY 50 RENDSZEREK részei a Venturi-típusú ejektorok, amelyek kw teljesítményű elektromos búvárszivattyúkkal vannak összekapcsolva többcsatornás nyitott vagy örvény járókerekekkel. A JETOXY RENDSZER modelljei a követelményeknek megfelelő teljesítmény alapján választhatóak ki, optimalizálva így a fogyasztást. Alkalmazási területek Haltenyésztés, kis vízkezelő tartályok, gyűjtőgödrök. A szennyvízhez használt DG hidraulikus egységekkel ellátott modellek teljesítménye. Légbeszívás Légbeszívás (Sm 3 /h) Folyadék mélysége (m) Oxigénátvitel SOTR Oxigénátvitel SOTR (kg/h) Folyadék mélysége (m) Jelleggörbe Típus Ejektor Elektromos szivattyú Szám Típus Ø Membrán (mm) Típus kw A Pólusok A táblázatban szereplő adatok 400V/3/50Hz tápfeszültségre vonatkoznak. A rendelkezésre álló tápfeszültségi értékeket keresse a műszaki katalógusban.

13 A tiszta vízhez használt DG hidraulikus egységekkel ellátott modellek teljesítménye Légbeszívás Légbeszívás (Sm3/h) Folyadék mélysége (m) Oxigénátvitel SOTR Oxigénátvitel SOTR (kg/h) Folyadék mélysége (m) Jelleggörbe Típus Ejektor Elektromos szivattyú Szám Típus Ø Membrán (mm) Típus kw A Pólusok A táblázatban szereplő adatok 400V/3/50Hz tápfeszültségre vonatkoznak. A rendelkezésre álló tápfeszültségi értékeket keresse a műszaki katalógusban. Befoglaló méretek Méretek mm-ben

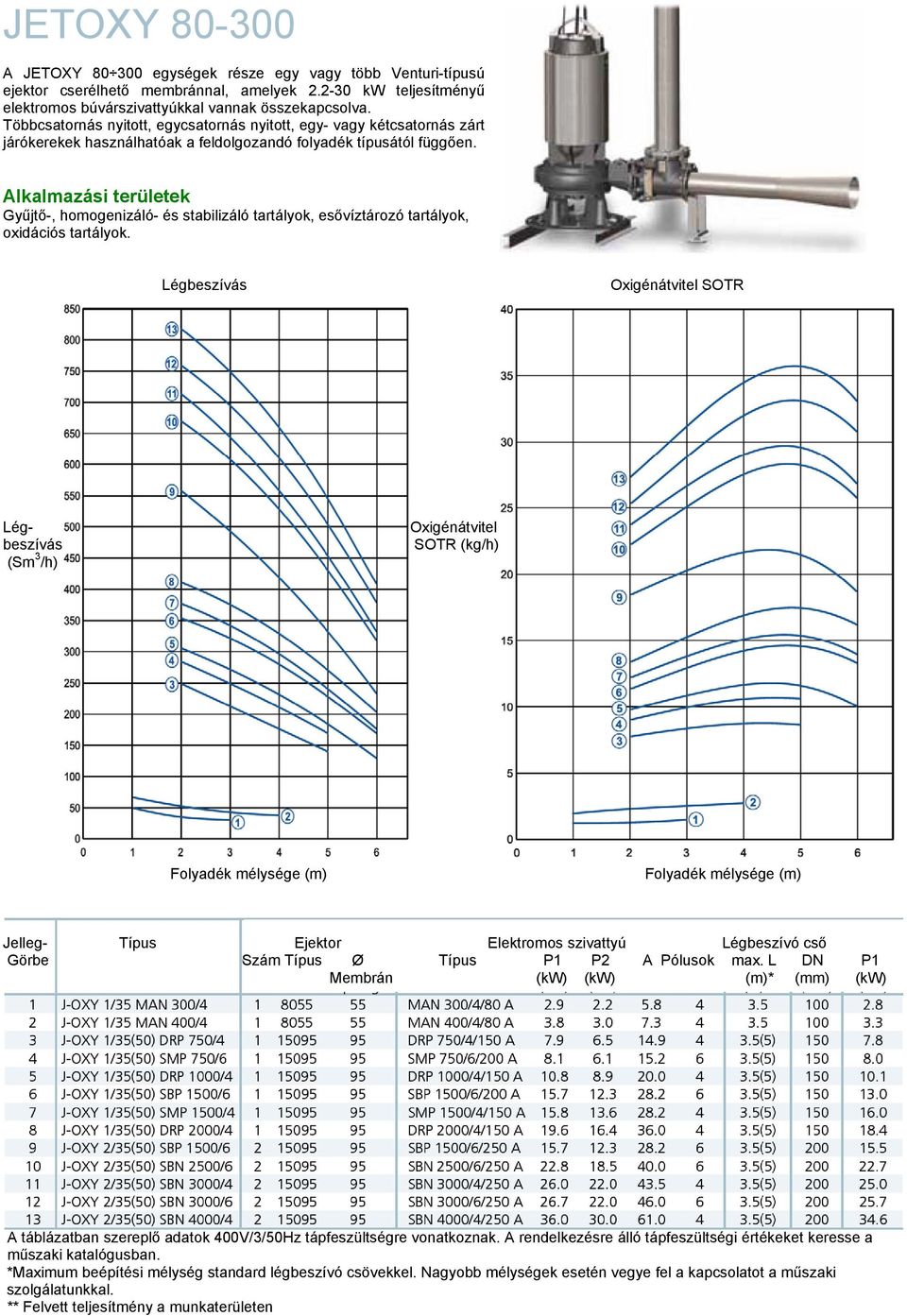

14 JETOXY A JETOXY egységek része egy vagy több Venturi-típusú ejektor cserélhető membránnal, amelyek kw teljesítményű elektromos búvárszivattyúkkal vannak összekapcsolva. Többcsatornás nyitott, egycsatornás nyitott, egy- vagy kétcsatornás zárt járókerekek használhatóak a feldolgozandó folyadék típusától függően. Alkalmazási területek Gyűjtő-, homogenizáló- és stabilizáló tartályok, esővíztározó tartályok, oxidációs tartályok. Légbeszívás Oxigénátvitel SOTR Légbeszívás (Sm 3 /h) Oxigénátvitel SOTR (kg/h) Folyadék mélysége (m) Folyadék mélysége (m) Jelleg- Típus Ejektor Elektromos szivattyú Légbeszívó cső Görbe Szám Típus Ø Típus P1 P2 A Pólusok max. L DN P1 Membrán (kw) (kw) (m)* (mm) (kw) A táblázatban szereplő adatok 400V/3/50Hz tápfeszültségre vonatkoznak. A rendelkezésre álló tápfeszültségi értékeket keresse a műszaki katalógusban. *Maximum beépítési mélység standard légbeszívó csövekkel. Nagyobb mélységek esetén vegye fel a kapcsolatot a műszaki szolgálatunkkal. ** Felvett teljesítmény a munkaterületen

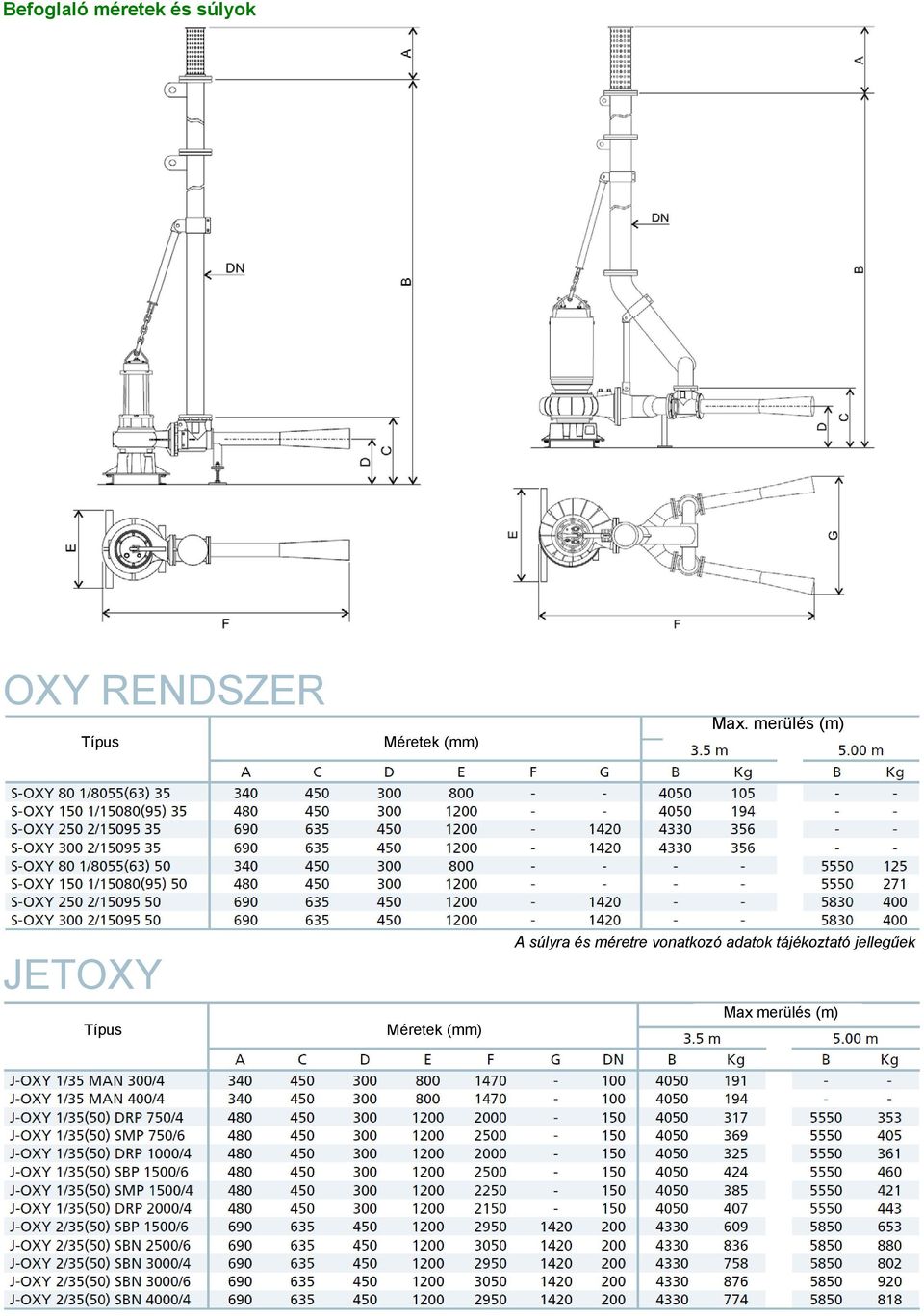

15 Befoglaló méretek és súlyok OXY RENDSZER Típus Méretek (mm) Max. merülés (m) JETOXY Típus Méretek (mm) A súlyra és méretre vonatkozó adatok tájékoztató jellegűek Max merülés (m)

16 Keverők és áramlásgenerátorok A merülő keverők manapság a modern vízkezelő rendszerek alapvető alkotórészei. Ezeket főként kiegyenlítési, homogenizálási és denitrifikálási folyamatokhoz használják foszforeltávolításra, és olyan esetekben, amikor a folyadékot keverni kell a lerakódások csökkentéséhez. A ZENIT PROpeller sorozathoz tartozó keverők jellemzői: Alacsony működési költségek a magas hatékonyságnak köszönhetően, ami minimális energiafogyasztáshoz vezet Sokoldalúság, mivel bármilyen alakú és méretű tartályba beszerelhetőek Rugalmasság a tartozékok széles skálájának köszönhetően, amelyek lehetővé teszik a telepítést a tartály bármely pontjára Könnyű beépítés és karbantartás a gyors emelőszerkezeteknek és a tartozékok széles skálájának köszönhetően, amelyek lehetővé teszik a követelményeknek megfelelő szabályozást és pozicionálást. A célnak megfelelő keverő kiválasztása nem könnyű feladat: számos tényezőt figyelembe kell venni, és a tapasztalat is kulcsfontosságú szerepet játszik. A célnak pontosan megfelelő termék kiválasztásához a következő paramétereket kell figyelembe venni: a tartály formája, mérete és mértani kialakítása a tartály falainak anyaga és súrlódási szintje az ellenállást generáló elemek a tartály belsejében (csövek, levegőztetők stb.). a keverő propellere és a tartály fala közötti távolság a kezelt folyadék típusa és fajsúlya keverők közötti távolság (több berendezés esetén) A ZENIT segít Önnek kiválasztani a megfelelő PROpellert A ZENIT a vízkezelés területén szerzett több évtizedes tapasztalatával segít Önnek kiválasztani a legmegfelelőbb keverőt. Egyszerűen vegye fel a kapcsolatot az Ügyfélszolgálatunk mérnökeivel az Ön rendszerének adataival és mi válaszunkban tudatjuk, hogy melyik keverőnk felel meg az Ön követelményeinek. Kulcs a termékkódokhoz MIXER előtag (*) Motor teljesítménye (Le x 100) Motor pólusai Motor áttételi viszonya Propeller átmérője (mm) (*) PRS - öntöttvas váz közvetlen áttétel PRX - rozsdamentes acél váz közvetlen áttétel PRO - öntöttvas váz - reduktorral

17 PRS-PRX-PRO Merülő keverők Leírás és alkalmazási területek A Zenit PRS, PRX és PRO sorozatok keverői öntöttvasból vagy rozsdamentes acélból készülnek. Az öntisztító propellerek átmérője elérheti a 850 mm-t. Az elektromos motorok teljesítménye 1.1 és 15 kw között mozog, 4, 6 vagy 8 pólusúak; az áttétel történhet közvetlenül vagy bolygóműves reduktorral. Ezeket olyan keverési folyamatok során használják, ahol nagy mennyiségű folyadékot kell mozgásban tartani a lerakódás megelőzéséhez. A horganyzott vas vagy rozsdamentes acél tartozékok kivételes rugalmasságot kölcsönöznek és lehetővé teszik a pontos pozicionálást a tartályban található több berendezés esetén is. A termékek mellett szereplő ábrák tájékoztató jellegűek. PRS Öntöttvas szerkezet Propeller Fe 510 vas (AISI 316 rozsdamentes acél opcionális) Motor teljesítménye kw, 6 és 8 pólusú fordulat/perc, közvetlen áttétel Max. 3%-os szilárdanyag-tartalmú alkalmazásokhoz PRX Szerkezet AISI 316 rozsdamentes acél Propeller AISI 316 rozsdamentes acél Motor teljesítménye kw, 6 és 8 pólusú fordulat/perc, közvetlen áttétel Max. 3%-os szilárdanyag-tartalmú alkalmazásokhoz PRO Öntöttvas szerkezet Propeller Fe 510 vas (AISI 316 rozsdamentes acél opcionális) Motor teljesítménye 1,1-15 kw, 4 pólusú fordulat/perc, áttétel reduktorral Max. 12%-os szilárdanyag-tartalmú alkalmazásokhoz Műszaki jellemzők Névleges áram Ford/ Propeller Üzemi Indítási Pólusok Indítás Kábel min Lökés N Ø mm Lapátok száma Anyaga

18 Befoglaló méretek és súlyok Méret mm-ben A súlyra és méretre vonatkozó adatok tájékoztató jellegűek Telepítés A PROpeller keverők felszerelhetőek számos tartozékokkal, amelyek megkönnyítik a szerelést és karbantartást bármilyen tartályban és biztosítják a keverő megfelelő elhelyezését a különböző beállítási lehetőségnek köszönhetően. A keverő standard tartozéka egy vezetősín és egy emelőhorog. Minden szerkezeti elem készíthető tűzi horganyzott vasból vagy rozsdamentes acélból. Szükség esetén rendelkezésre állnak különböző tartozékok nagyméretű keverőkhöz. Az emelőrendszerek robusztus szerkezetűek a hatékonyság és az időállóság érdekében. A teljes szétszerelhetőség egy további előny, a rendszer az emelőszerkezet nélkül is összeszerelhető. A csövek tetején található speciális csatlakozásoknak köszönhetően a Zenit emelőrendszerek eltávolíthatóak és használhatóak több berendezéshez.

19 PRO Áramlásgenerátor Leírás és alkalmazási területek A Zenit PRO sorozat áramlásgenerátorai öntöttvasból vagy rozsdamentes acélból készülnek. Az öntisztító propellerek átmérője elérheti a mm-t. Az elektromos motorok teljesítménye 0.8 és 5.5 kw között mozog, 4 vagy 6 pólusúak; az áttétel bolygóműves reduktorral történik. A nagy propeller alacsony percenkénti fordulatszáma lehetővé teszi nagy vízmennyiségek mozgatását kis sebesség mellett. Ezeket főként oxidációs és denitrifikációs tartályokban használják és olyan berendezéseknél, ahol meg kell előzni a lerakódásokat a tartályok alján. Öntöttvas szerkezet Propeller AISI 316 Motorok teljesítménye 0,8-5.5 kw, 4-6 pólusú fordulat/perc, áttétel reduktorral Max. 1 vagy 3%-os szilárdanyag-tartalmú alkalmazásokhoz Műszaki jellemzők Névleges áram Ford/ Propeller Üzemi Indítási Pólusok Indítás Kábel min Lökés N Ø mm Lapátok száma Anyaga

20 Befoglaló méretek és súlyok Méret mm-ben A súlyra és méretre vonatkozó adatok tájékoztató jellegűek Telepítés A PRO áramlásgenerátorok felszerelhetőek számos tartozékokkal, amelyek megkönnyítik a szerelést és karbantartást bármilyen tartályban és biztosítják a keverő megfelelő elhelyezését a különböző beállítási lehetőségnek köszönhetően. A keverő standard tartozéka egy vezetősín és egy emelőhorog. Minden szerkezeti elem készíthető tűzi horganyzott vasból vagy rozsdamentes acélból. Az emelőrendszerek robusztus szerkezetűek a hatékonyság és az időállóság érdekében. A teljes szétszerelhetőség egy további előny, a rendszer az emelőszerkezet nélkül is összeszerelhető. A csövek tetején található speciális csatlakozásoknak köszönhetően a Zenit emelőrendszerek eltávolíthatóak és használhatóak több berendezéshez.
