Figyelmeztetések és megjegyzések. A doboz tartalma:

Átírás

1 Használati útmutató

2 Tartalomjegyzék Figyelmeztetések és megjegyzések...3 A doboz tartalma:...3 A. Alapfunkciók A készülék részei Elülső alkatrészek Hátulsó alkatrészek Felső alkatrészek Baloldali alkatrészek Jobboldali alkatrészek Alsó alkatrészek Kiegészítők használata Az autós töltő használata Az autós tartó beállítása és használata A GPS elindítása...7 B. Üzemeltetés Be- és kikapcsolás Navigáció Zene Rendszer (Setup)...8

3 Figyelmeztetések és megjegyzések Az Ön által vásárolt PND-t (Personal Navigational Device) kizárólag tájékozódási segédeszköznek szánták, nem pedig pontos irány-, távolság- és földrajzi helymeghatározás céljára. Használat közben mindig a KRESZ szabályai szerint és az aktuális forgalmi jelzéseknek, szabályoknak megfelelően közlekedjen! A GPS műholdak jelei nem képesek szilárd anyagokon áthatolni (kivéve üveg). Alagútban vagy épületek belsejében a GPS-es navigáció nem működik. Helyzetének meghatározásához a műszernek minimum négy műhold jeleit kell vennie. A jelek vételét bizonyos környezeti elemek befolyásolhatják (pl. rossz idő, sűrű lombkorona vagy magas épületek). A gépjárműben egyidejűleg használt vezeték nélküli (wireless) műszerek zavarhatják a műholdjelek vételét, és így a mérés bizonytalanná válhat. Amennyiben készülék képernyője nem reagál (lefagy), a hátoldalon található "akkumulátor kapcsoló" gombját "off" állásba kell tolni, majd ismét "on"-ra kell kapcsolni. Ha a probléma még mindig fennáll, a műszer alján található "reset" gombot kell benyomni. Az autóból kiszállva ne hagyja a készülékét a műszerfalon, vagy a szélvédőre erősítve, hogy ne érje tűző nap. Esetleges túlhevülés meghibásodáshoz vezethet és/vagy veszélyt okozhat. A saját biztonsága érdekében ne használja a készülék gombjait vezetés közben. A készüléket úgy helyezze, hogy nem zavarja a vezető kilátását, illetve a légzsákok működését. A doboz tartalma: Hordozható navigációs eszköz (PND) Autós töltő szivargyújtóról * opcionális kiegészítő Autós tartó Használati útmutató Garancialevél Stylus AC (220V) adapter töltő* USB-kábel PC kapcsolathoz*

4 A. Alapfunkciók 1. A készülék részei 1.1 Elülső alkatrészek Töltést jelző fény Érintőképernyő 1.2 Hátulsó alkatrészek Hangszó ró 1.3 Felső alkatrészek Stylus Pen Power gomb (Képernyő ki/be) Power

5 1.4 Baloldali alkatrészek Fülhallgató csatlakozó Mini-USB/töltő Port PC-hez kapcsolás után adatátviteli lehetőség, vagy csatlakoztassa a töltőt. 1.5 Jobboldali alkatrészek Reset gomb Ha a rendszer nem válaszol és a Power gomb benyomására sem történik semmi, a Reset gomb újraindítja a rendszert. SD/MMC kártya hely A memóriakártya tartalmazza a rendszer működéséhez szükséges programot és a térképeket. Használat közben ne húzza ki. A Secure Digital (SD) memóriakártya használata Működés közben a kártyát nem szabad eltávolítani. Amennyiben ki kell vennie a kártyát, először kapcsolja ki a készüléket, nyomja be egy kicsit a kártyát, ami ezután kicsúszik a nyílásból. Amikor a kártyát visszahelyezi, ügyeljen az érzékelők helyes irányára. Az érzékelők nézzenek Ön felé és a kártya "levágott" sarka felfelé mutasson. Nyomja be ütközésig a kártyát, ami ezután helyére kerül. Az SD kártyán különböző MP3 és MP4 állományokat is tárolhat. Az SD kártyák alapállásban írható állapotban vannak ("Unlock"). Behelyezés előtt a kis kapcsolót "Lock" állásba húzva lehet írásvédetté tenni a kártyát.

6 1.6 Alsó alkatrészek 2. Kiegészítők használata 2.1 Az autós töltő használata Autós használat közben a készüléket ajánlatos az autós töltő segítségével a szivargyújtóról egész út során tölteni, különösen hosszú utak során. Csatlakoztassa a töltőt a készülék bal oldalán lévő USB nyílásba. Ezután az autós töltő másik végét csatlakoztassa az autó 12 V-os nyílásába (szivargyújtó). Ha lehet, ne hagyja a kábelt szabadon lógni, hogy az ne zavarja a vezetést és az irányítást.

7 2.2 Az autós tartó beállítása és használata 2. lépés: Helyezze fel a tartót a szélvédőre rögzített karra. Ügyeljen a nyílások és fogak illeszkedésére! 1. lépés: Forgassa el a csavart a szélvédőn való rögzítéshez A csavarok segítségével állítsa be a megfelelő szöget és irányt. Helyezze be a PND-t a tartóba! 2. A GPS elindítása A készülék első indításánál lehetőleg szabad, nem árnyékolt területen álljon. Várjon türelemmel, amíg legalább négy műhold jelét nem fogja a műszere. Ezután kezdheti meg az útvonaltervezést. Kiegészítés: Számos lehetőség van egy kiválasztott hely megkeresésére a térképen, vagy az útvonal megtervezésére. A részletes szoftver leírás végigvezeti a különböző navigációs beállításokon és a műveletek alkalmazásán.

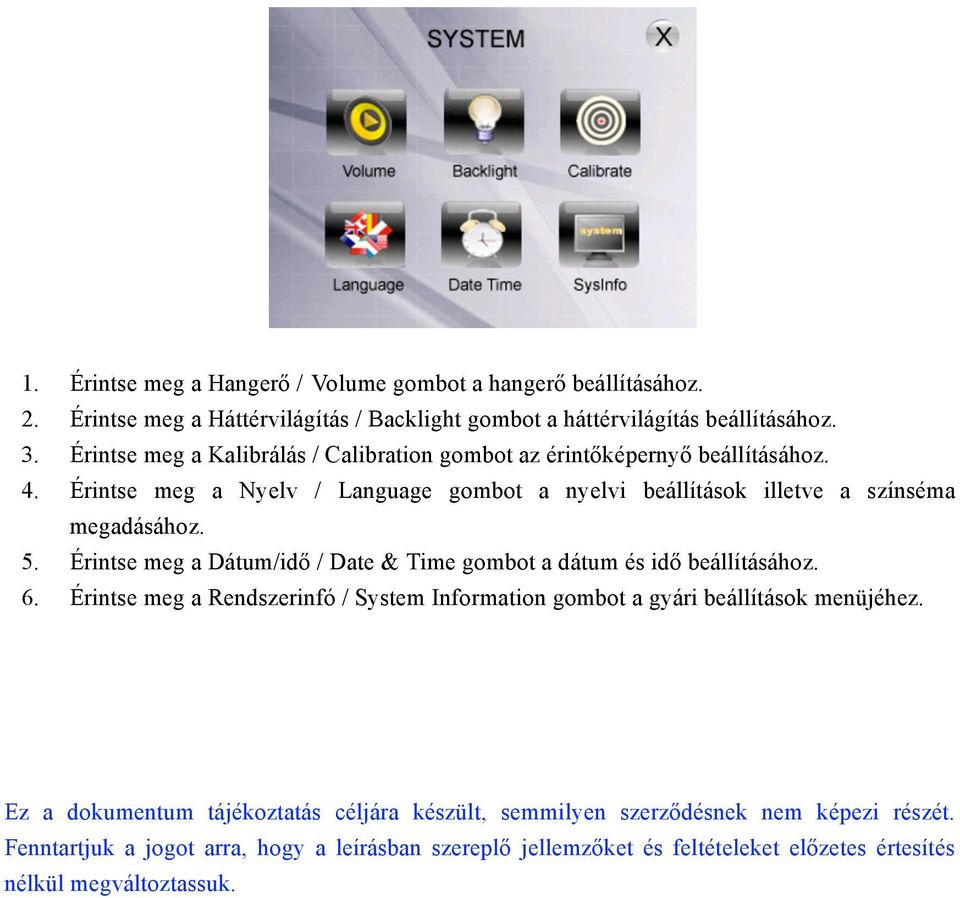

8 B. Üzemeltetés 1. Be- és kikapcsolás A készülék bekapcsolásához nyomja meg a "Power" gombot. Ekkor az alábbi képet láthatja a képernyőn. A "Power" gomb ismételt megnyomásával kapcsolhatja ki a készüléket. 1. Navigáció Érintse meg a "Navigáció / Navigation" ikont a navigálás elindításához. Tanulmányozza a navigációs szoftver és a térképek használatát a programhoz mellékelt használati útmutatóból. 2. Zene Érintse meg a "Zene / Music" ikont a főmenüben, hogy elindítsa a zenelejátszás menüt, amiben a zenei állományok kezelőfelülete jelenik meg: Kattintson az "X"-re a főmenű felületre való visszalépéshez. 3. Rendszer (Setup) Nyomja meg a Rendszer / Setup ikont a különböző beállítások kezelőfelületéhez:

9 1. Érintse meg a Hangerő / Volume gombot a hangerő beállításához. 2. Érintse meg a Háttérvilágítás / Backlight gombot a háttérvilágítás beállításához. 3. Érintse meg a Kalibrálás / Calibration gombot az érintőképernyő beállításához. 4. Érintse meg a Nyelv / Language gombot a nyelvi beállítások illetve a színséma megadásához. 5. Érintse meg a Dátum/idő / Date & Time gombot a dátum és idő beállításához. 6. Érintse meg a Rendszerinfó / System Information gombot a gyári beállítások menüjéhez. Ez a dokumentum tájékoztatás céljára készült, semmilyen szerződésnek nem képezi részét. Fenntartjuk a jogot arra, hogy a leírásban szereplő jellemzőket és feltételeket előzetes értesítés nélkül megváltoztassuk.

10 Megfelelőségi nyilatkozat A Classic Star Kft. (székhely: 2220 Vecsés, Küküllői u. 65.) mint a gyártó felelős képviselője, importőre kijelenti, hogy a Menq International Ltd. Jinrun Mansion, No 6019 Shennan Road, Futian District, Guangdong, China gyártó által gyártott BluePanther V460 típusú hordozható navigációs és multimédiás eszköz CE jelöléssel ellátott termék eleget tesz az EKB által kibocsátott, a rádióberendezések, és távközlő berendezésekről szóló 99/5/EK Irányelvben (honosította az 5/2004. (IV.13.) IHM rendelet); az elektromágneses összeférhetőségről szóló 89/336/EGK Irányelvben és módosításaiban (honosította a 31/1999. (VI.11.) GM-KHVM rendelet) és a kisfeszültségű berendezések biztonsági követelményéről szóló 73/23/EGK Irányelvben és módosításaiban 93/68/EGK Irányelv (honosította a 79/1997. (XII.31.) IKIM rendelet) foglaltaknak, továbbá teljesíti az elektronikus hírközlésről szóló évi C. törvény 80.$-ában szereplő alapvető követelményeket. Ezek a direktívák az alábbi Európai Szabványokban foglalt követelményeknek felelnek meg: EN V Elektromágneses összeférhetőségi és rádióspektrumügyek ERM, Rádióberendezések és szolgáltatások elektromágneses összeférhetőségi EMC szabványa 1. rész: közös műszaki követelmények EN V ERM,EMC szabványa 3. rész: a 9 khz és 40 GHz közötti frekvenciákon működő, rövid hatótávolságú eszközökre (SRD) vonatkozó sajátos feltételek EN 55022:1994 Információtechnológiai berendezések rádiózavar-jellemzőinek határértékei és mérési módszerek EN 55024:1998 A2:2003 Informatikai berendezések. Zavartűrés-jellemzők. Határértékek és mérési módszerek EN :2000 A2:2005 EMC 3.2.rész: Határértékek. A harmonikus áramok kibocsátási határértékei EN :1995 A1:2001 EMC 3.3. rész: Határértékek. A feszültségváltozások, a feszültségingadozás és a villogás határértékei EN :2001 Információtechnikai berendezések. 1 Rész: általános követelmények A berendezés műszaki konstrukciós dokumentációja H-2220 Vecsés, Küküllői u. 65. címen érhető el. Budapest, március 20. Balázsi Tamás ügyvezető
