1 CNS Globe Silver Készülék felhasználói kézikönyve

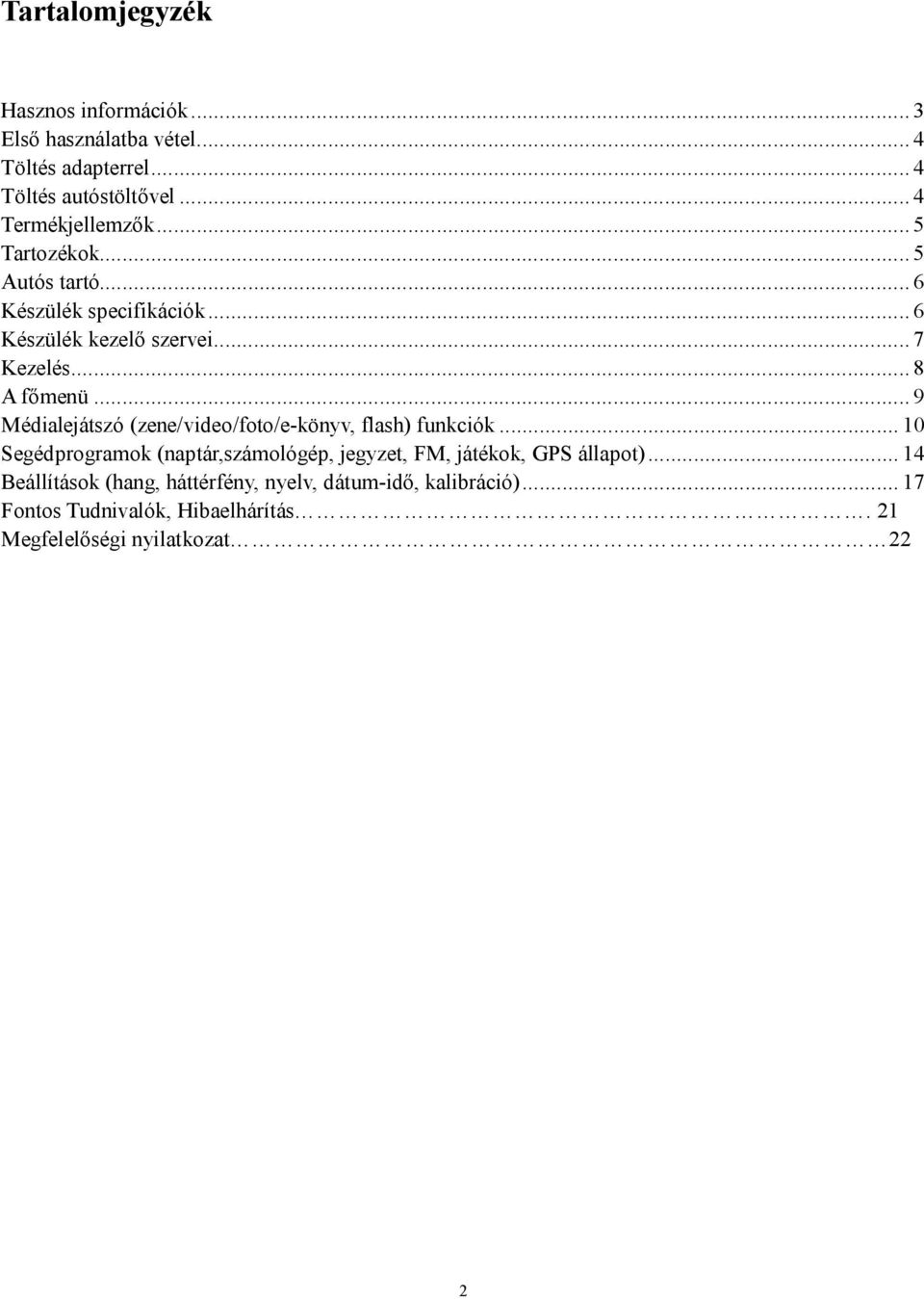

2 Tartalomjegyzék Hasznos információk...3 Első használatba vétel...4 Töltés adapterrel...4 Töltés autóstöltővel...4 Termékjellemzők...5 Tartozékok...5 Autós tartó...6 Készülék specifikációk...6 Készülék kezelő szervei...7 Kezelés...8 A főmenü...9 Médialejátszó (zene/video/foto/e-könyv, flash) funkciók...10 Segédprogramok (naptár,számológép, jegyzet, FM, játékok, GPS állapot)...14 Beállítások (hang, háttérfény, nyelv, dátum-idő, kalibráció)...17 Fontos Tudnivalók, Hibaelhárítás. 21 Megfelelőségi nyilatkozat 22 2

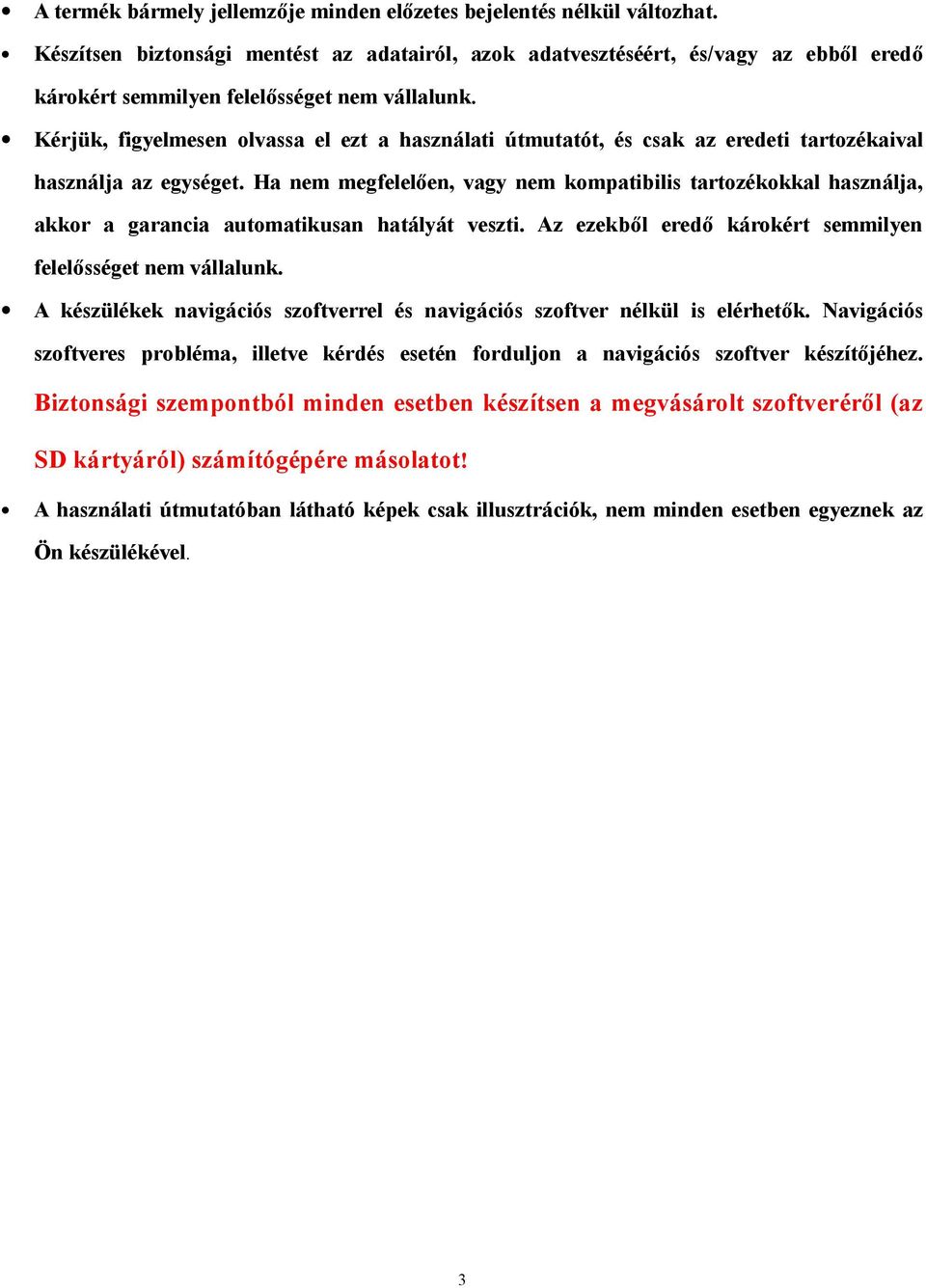

3 A termék bármely jellemzője minden előzetes bejelentés nélkül változhat. Készítsen biztonsági mentést az adatairól, azok adatvesztéséért, és/vagy az ebből eredő károkért semmilyen felelősséget nem vállalunk. Kérjük, figyelmesen olvassa el ezt a használati útmutatót, és csak az eredeti tartozékaival használja az egységet. Ha nem megfelelően, vagy nem kompatibilis tartozékokkal használja, akkor a garancia automatikusan hatályát veszti. Az ezekből eredő károkért semmilyen felelősséget nem vállalunk. A készülékek navigációs szoftverrel és navigációs szoftver nélkül is elérhetők. Navigációs szoftveres probléma, illetve kérdés esetén forduljon a navigációs szoftver készítőjéhez. Biztonsági szempontból minden esetben készítsen a megvásárolt szoftveréről (az SD kártyáról) számítógépére másolatot! A használati útmutatóban látható képek csak illusztrációk, nem minden esetben egyeznek az Ön készülékével. 3

4 Első használat előtt teljesen fel kell töltenie az akkumulátort! Két lehetőség van az eszköz energiaellátásának biztosítására: akkumulátor és külső forrás. A készülék Li-Ion akkumulátorral biztosítja a megfelelő energiaellátást az eszköznek, ha nincs csatlakoztatva a hálózati adapter. A készülék menüjében a[ állapotot. ] ikon jelzi az aktuális töltöttségi Normál állapotban (ha a háttérvilágítás nem túl erős), a teljesen feltöltött akkumulátor kb. 2 órán át üzemel. A tényleges időtartam ettől eltérhet, a különböző módú használat, beállítások során. Néhány funkció (hang lejátszás, videó lejátszás, túl erős háttérvilágítás) hatványozottan megnövekedett fogyasztást okoz. Tűz, égési vagy egyéb sérülés elkerülésének érdekében, ne szurkálja, ütögesse, ne szedje szét és ne dobja tűzbe vagy vízbe az akkumulátort. Az akkumulátor megrepedhet, robbanhat vagy veszélyes vegyi anyagok távozhatnak belőle. Töltés adapterrel: Első alkalommal használjon hálózati töltőt ( *Opcionális készüléktartozék) a készülék teljes feltöltéséhez. 1. Csatlakoztassa a hálózati adaptert a készülék megfelelő csatlakozási pontjába (miniusb); 2. A töltő másik végét pedig a fali aljzatba. A visszajelző lámpa pirosan világít, amikor tölt. Kérjük ne húzza le addig az adaptert, amíg a visszajelzőfény át nem vált. A továbbiakban csak akkor töltse a készüléket, ha szükséges. Töltés autóstöltővel: 1. Csatlakoztassa az autóstöltőt a készülék megfelelő csatlakozási pontjába (miniusb). 2. A másik végét csatlakoztassa az autó szivargyújtójához. Kérjük, hogy csak járó motor mellett csatlakoztassa az autóstöltőt a szivargyújtóba, hogy ne érje túlfeszültség az egységet! 4

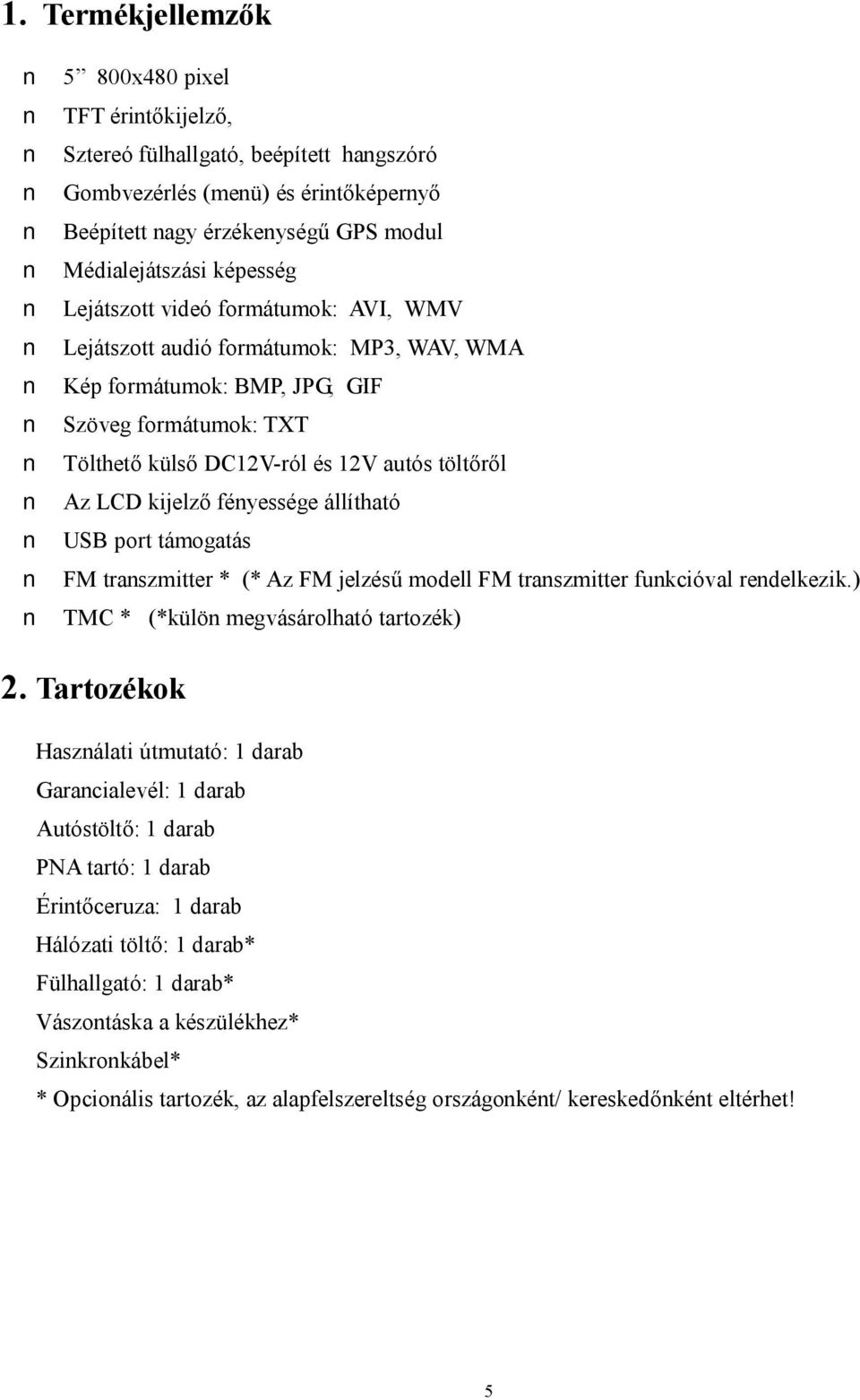

5 1. Termékjellemzők 5 800x480 pixel TFT érintőkijelző, Sztereó fülhallgató, beépített hangszóró Gombvezérlés (menü) és érintőképernyő Beépített nagy érzékenységű GPS modul Médialejátszási képesség Lejátszott videó formátumok: AVI, WMV Lejátszott audió formátumok: MP3, WAV, WMA Kép formátumok: BMP, JPG, GIF Szöveg formátumok: TXT Tölthető külső DC12V-ról és 12V autós töltőről Az LCD kijelző fényessége állítható USB port támogatás FM transzmitter * (* Az FM jelzésű modell FM transzmitter funkcióval rendelkezik.) TMC * (*külön megvásárolható tartozék) 2. Tartozékok Használati útmutató: 1 darab Garancialevél: 1 darab Autóstöltő: 1 darab PNA tartó: 1 darab Érintőceruza: 1 darab Hálózati töltő: 1 darab* Fülhallgató: 1 darab* Vászontáska a készülékhez* Szinkronkábel* * Opcionális tartozék, az alapfelszereltség országonként/ kereskedőnként eltérhet! 5

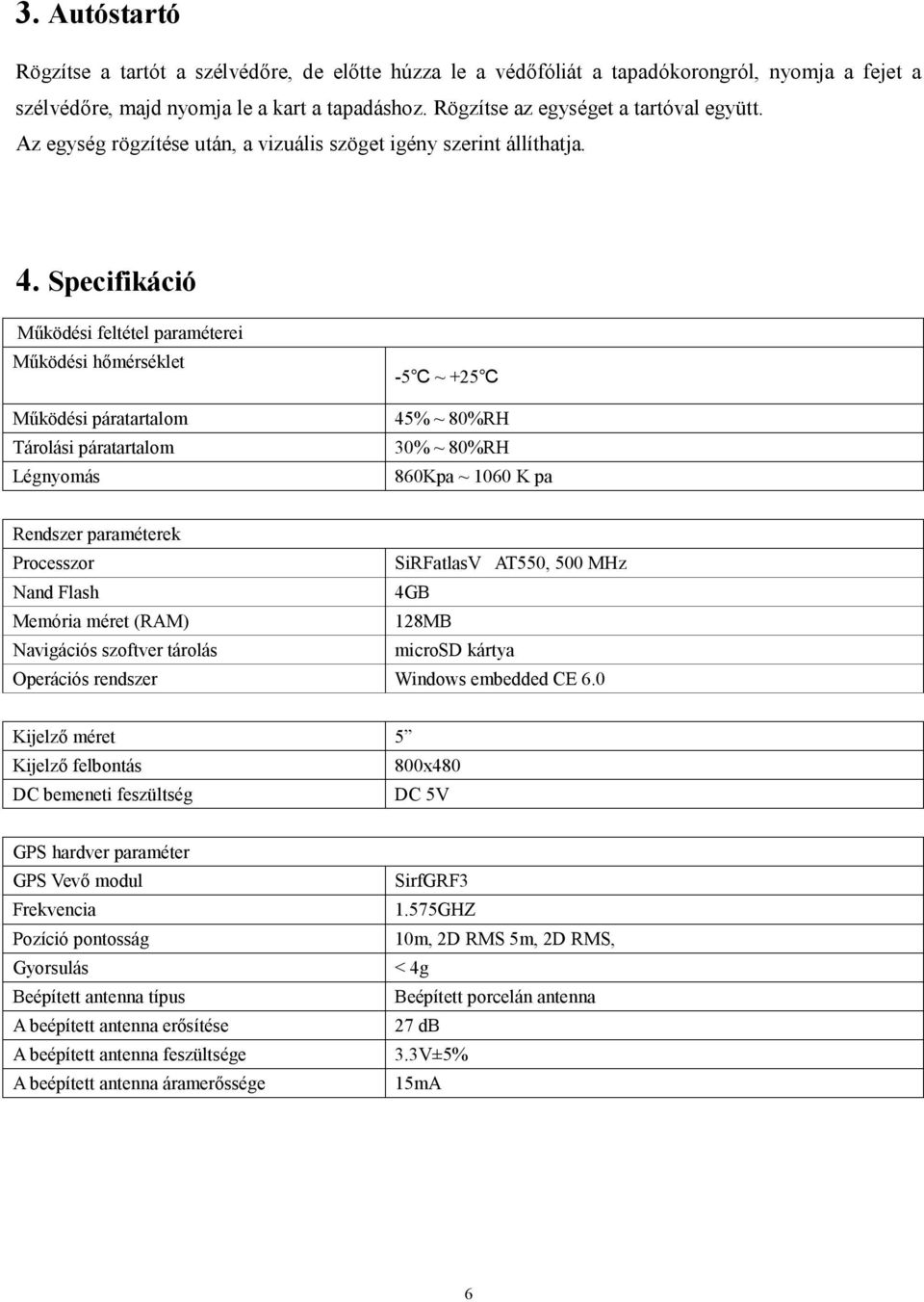

6 3. Autóstartó Rögzítse a tartót a szélvédőre, de előtte húzza le a védőfóliát a tapadókorongról, nyomja a fejet a szélvédőre, majd nyomja le a kart a tapadáshoz. Rögzítse az egységet a tartóval együtt. Az egység rögzítése után, a vizuális szöget igény szerint állíthatja. 4. Specifikáció Működési feltétel paraméterei Működési hőmérséklet Működési páratartalom Tárolási páratartalom Légnyomás -5 ~ % ~ 80%RH 30% ~ 80%RH 860Kpa ~ 1060 K pa Rendszer paraméterek Processzor SiRFatlasV AT550, 500 MHz Nand Flash 4GB Memória méret (RAM) 128MB Navigációs szoftver tárolás microsd kártya Operációs rendszer Windows embedded CE 6.0 Kijelző méret 5 Kijelző felbontás 800x480 DC bemeneti feszültség DC 5V GPS hardver paraméter GPS Vevő modul Frekvencia Pozíció pontosság Gyorsulás Beépített antenna típus A beépített antenna erősítése A beépített antenna feszültsége A beépített antenna áramerőssége SirfGRF GHZ 10m, 2D RMS 5m, 2D RMS, < 4g Beépített porcelán antenna 27 db 3.3V±5% 15mA 6

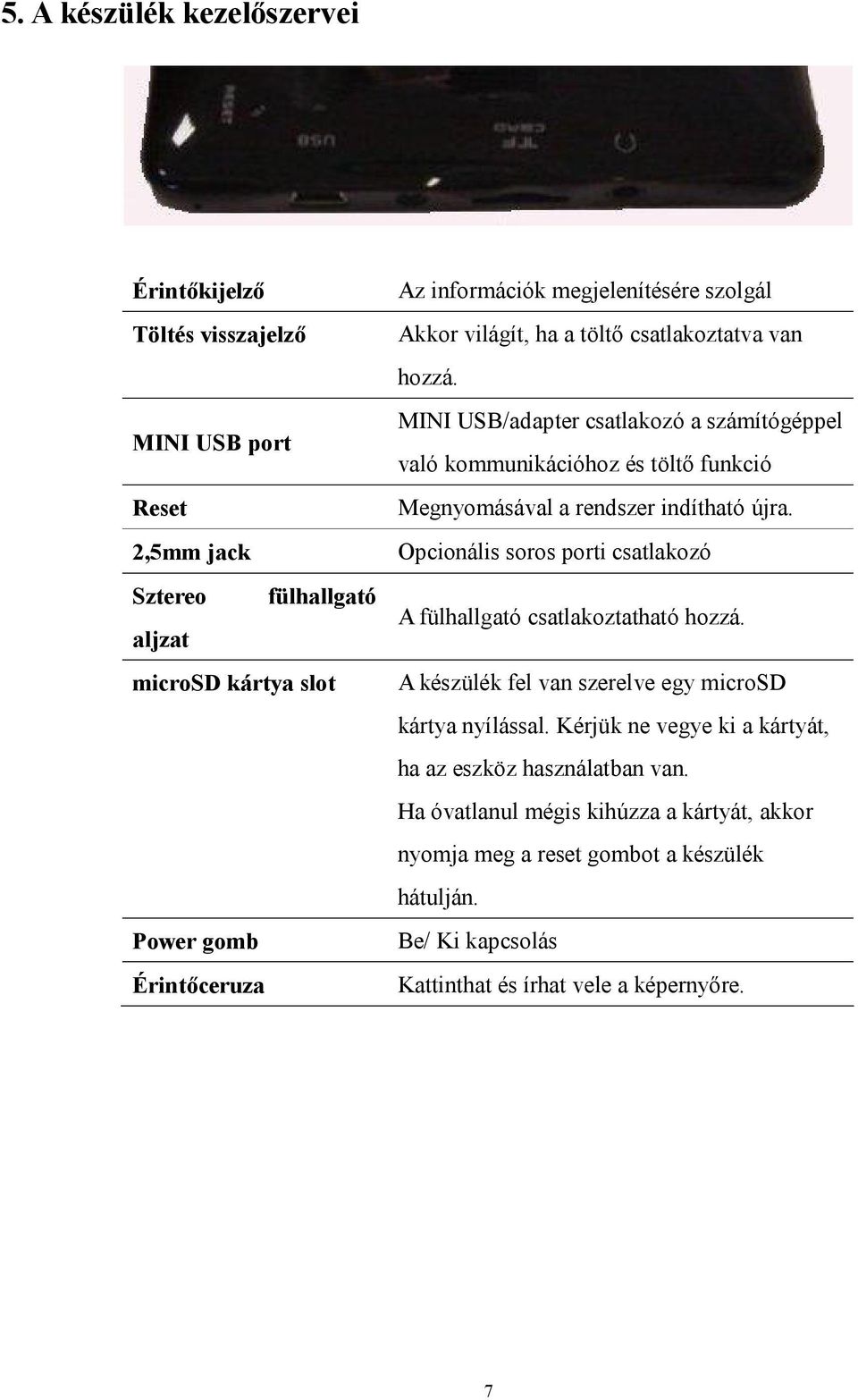

7 5. A készülék kezelőszervei Érintőkijelző Töltés visszajelző MINI USB port Reset 2,5mm jack Sztereo fülhallgató aljzat microsd kártya slot Power gomb Érintőceruza Az információk megjelenítésére szolgál Akkor világít, ha a töltő csatlakoztatva van hozzá. MINI USB/adapter csatlakozó a számítógéppel való kommunikációhoz és töltő funkció Megnyomásával a rendszer indítható újra. Opcionális soros porti csatlakozó A fülhallgató csatlakoztatható hozzá. A készülék fel van szerelve egy microsd kártya nyílással. Kérjük ne vegye ki a kártyát, ha az eszköz használatban van. Ha óvatlanul mégis kihúzza a kártyát, akkor nyomja meg a reset gombot a készülék hátulján. Be/ Ki kapcsolás Kattinthat és írhat vele a képernyőre. 7

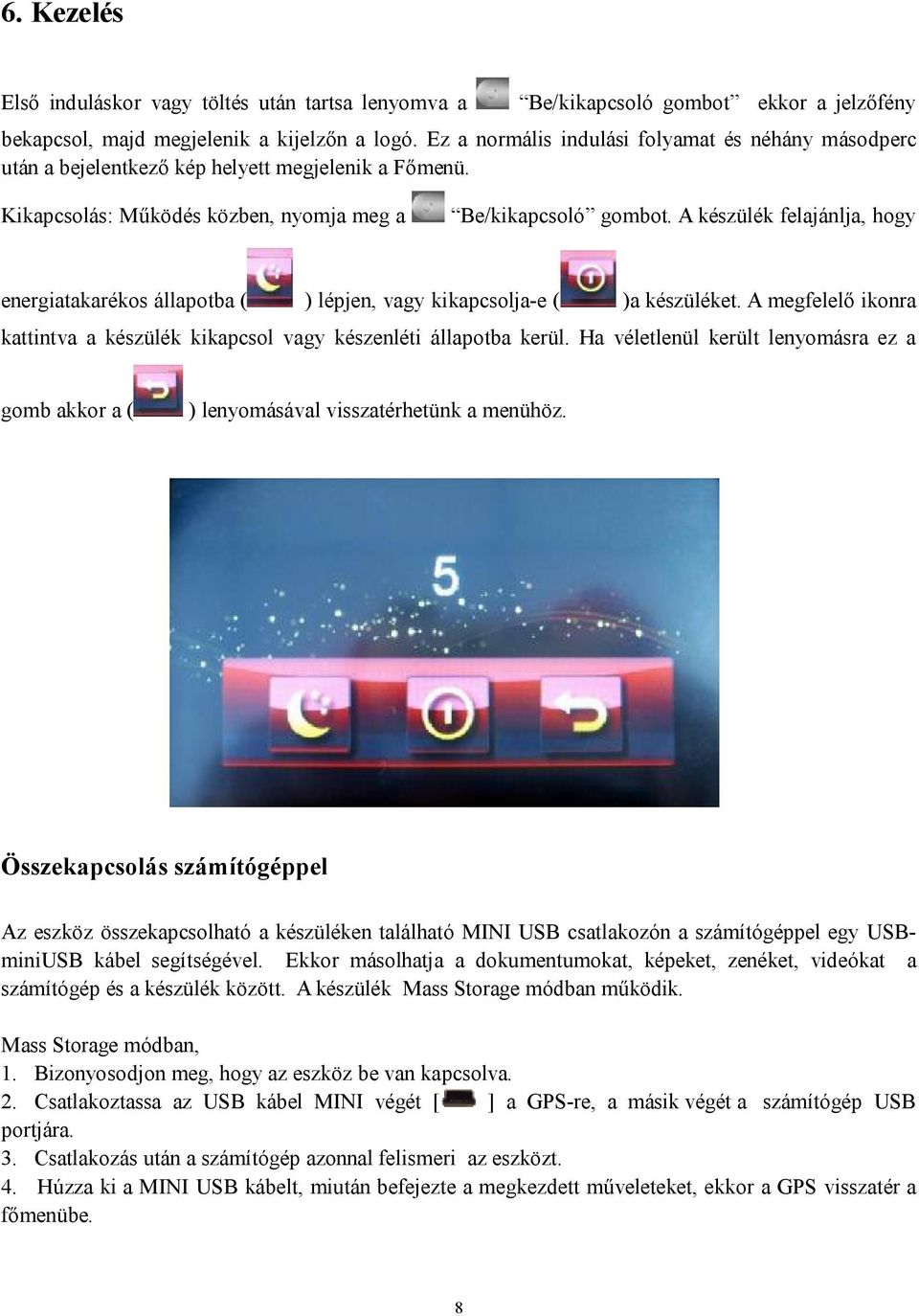

8 6. Kezelés Első induláskor vagy töltés után tartsa lenyomva a Be/kikapcsoló gombot ekkor a jelzőfény bekapcsol, majd megjelenik a kijelzőn a logó. Ez a normális indulási folyamat és néhány másodperc után a bejelentkező kép helyett megjelenik a Főmenü. Kikapcsolás: Működés közben, nyomja meg a Be/kikapcsoló gombot. A készülék felajánlja, hogy energiatakarékos állapotba ( ) lépjen, vagy kikapcsolja-e ( )a készüléket. A megfelelő ikonra kattintva a készülék kikapcsol vagy készenléti állapotba kerül. Ha véletlenül került lenyomásra ez a gomb akkor a ( ) lenyomásával visszatérhetünk a menühöz. Összekapcsolás számítógéppel Az eszköz összekapcsolható a készüléken található MINI USB csatlakozón a számítógéppel egy USBminiUSB kábel segítségével. Ekkor másolhatja a dokumentumokat, képeket, zenéket, videókat a számítógép és a készülék között. A készülék Mass Storage módban működik. Mass Storage módban, 1. Bizonyosodjon meg, hogy az eszköz be van kapcsolva. 2. Csatlakoztassa az USB kábel MINI végét [ ] a GPS-re, a másik végét a számítógép USB portjára. 3. Csatlakozás után a számítógép azonnal felismeri az eszközt. 4. Húzza ki a MINI USB kábelt, miután befejezte a megkezdett műveleteket, ekkor a GPS visszatér a főmenübe. 8

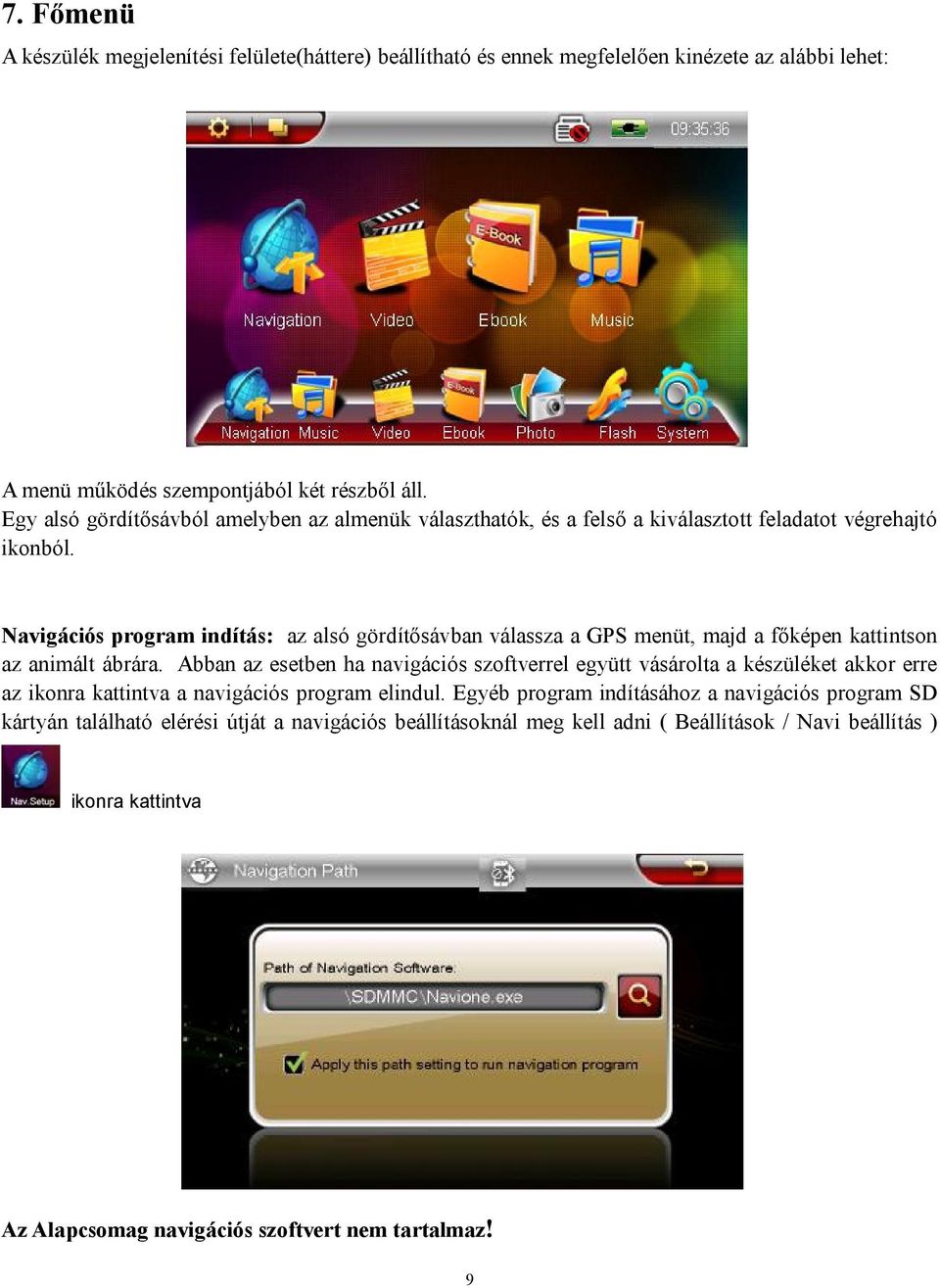

9 7. Főmenü A készülék megjelenítési felülete(háttere) beállítható és ennek megfelelően kinézete az alábbi lehet: A menü működés szempontjából két részből áll. Egy alsó gördítősávból amelyben az almenük választhatók, és a felső a kiválasztott feladatot végrehajtó ikonból. Navigációs program indítás: az alsó gördítősávban válassza a GPS menüt, majd a főképen kattintson az animált ábrára. Abban az esetben ha navigációs szoftverrel együtt vásárolta a készüléket akkor erre az ikonra kattintva a navigációs program elindul. Egyéb program indításához a navigációs program SD kártyán található elérési útját a navigációs beállításoknál meg kell adni ( Beállítások / Navi beállítás ) ikonra kattintva Az Alapcsomag navigációs szoftvert nem tartalmaz! 9

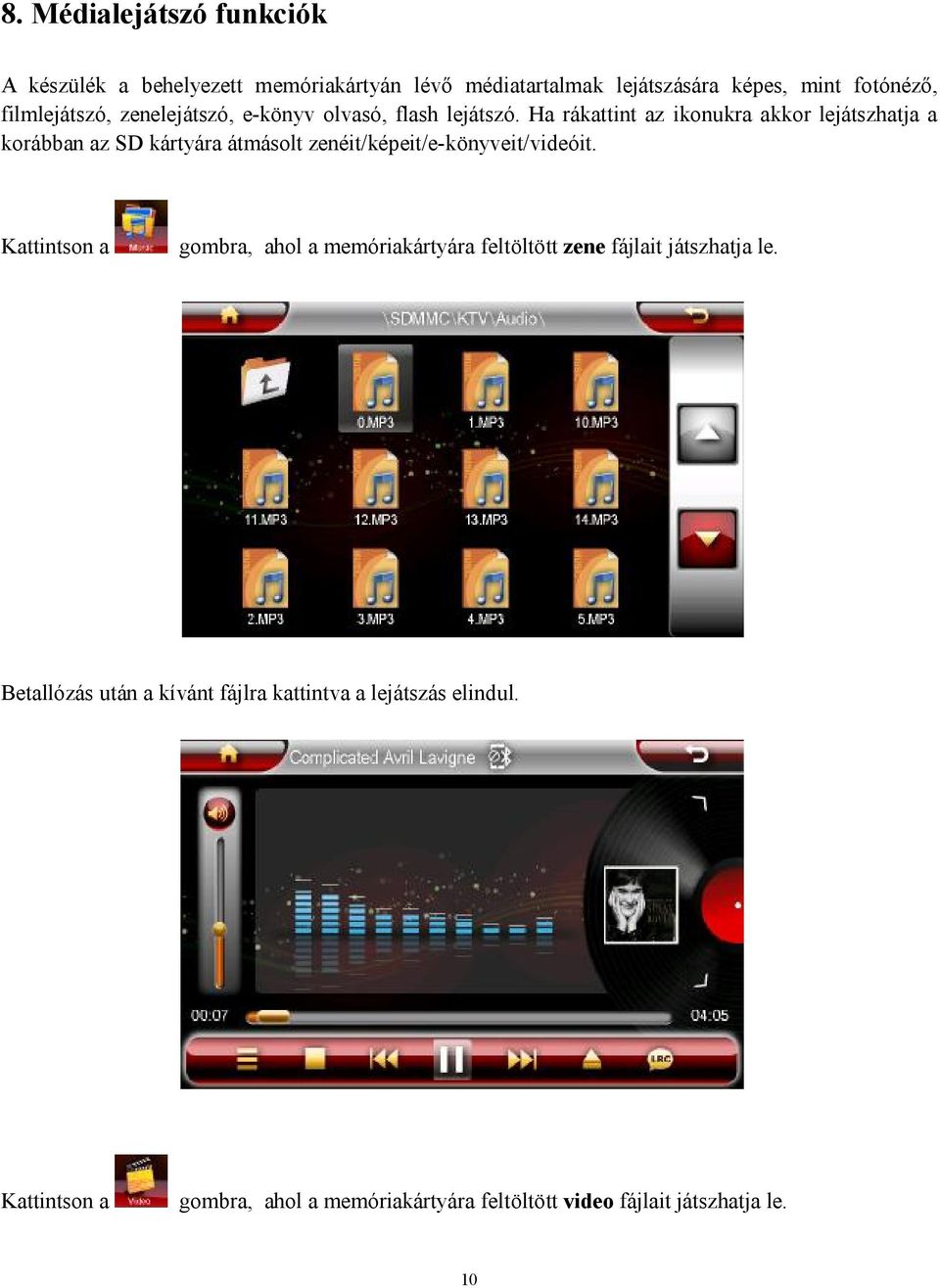

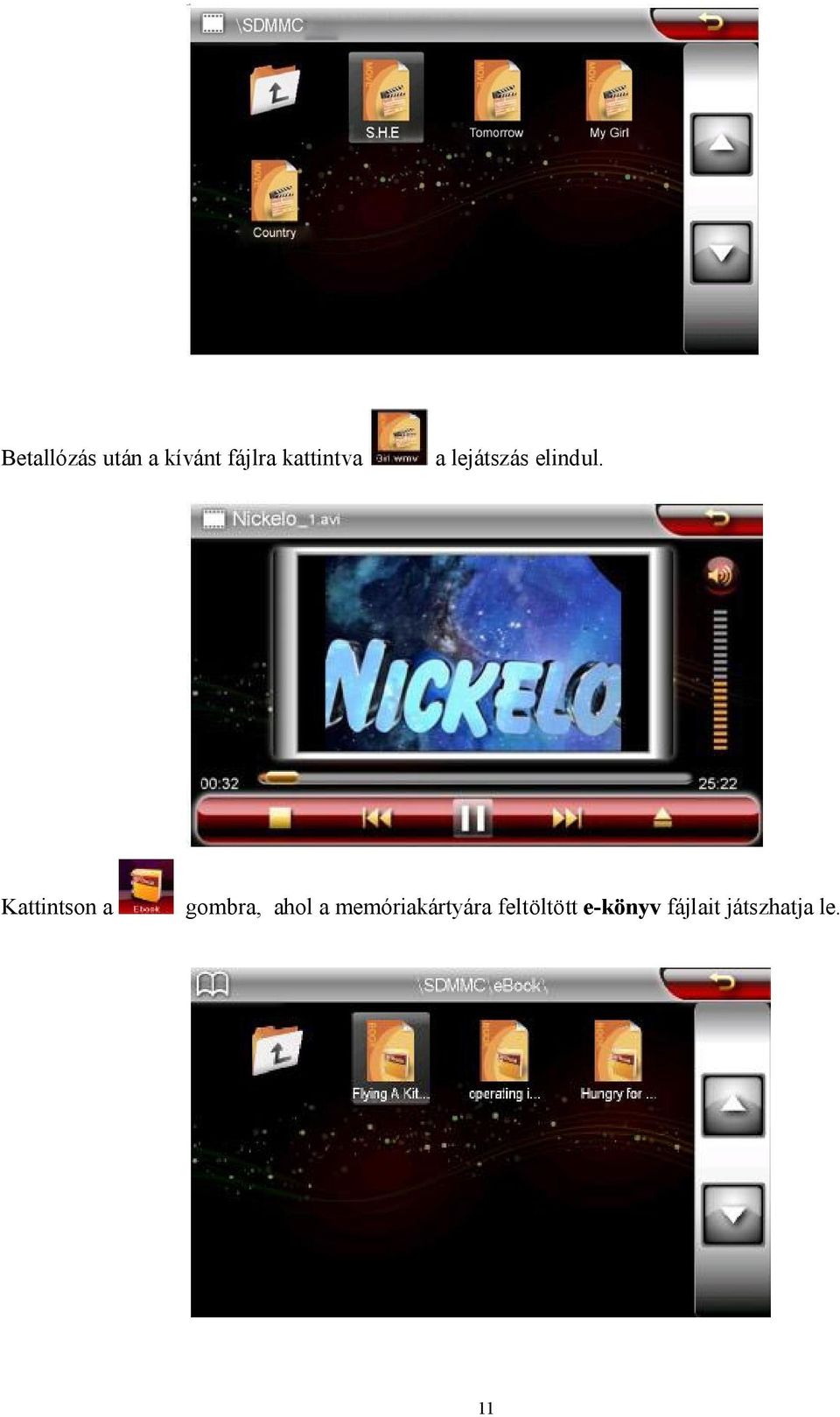

10 8. Médialejátszó funkciók A készülék a behelyezett memóriakártyán lévő médiatartalmak lejátszására képes, mint fotónéző, filmlejátszó, zenelejátszó, e-könyv olvasó, flash lejátszó. Ha rákattint az ikonukra akkor lejátszhatja a korábban az SD kártyára átmásolt zenéit/képeit/e-könyveit/videóit. Kattintson a gombra, ahol a memóriakártyára feltöltött zene fájlait játszhatja le. Betallózás után a kívánt fájlra kattintva a lejátszás elindul. Kattintson a gombra, ahol a memóriakártyára feltöltött video fájlait játszhatja le. 10

11 Betallózás után a kívánt fájlra kattintva a lejátszás elindul. Kattintson a gombra, ahol a memóriakártyára feltöltött e-könyv fájlait játszhatja le. 11

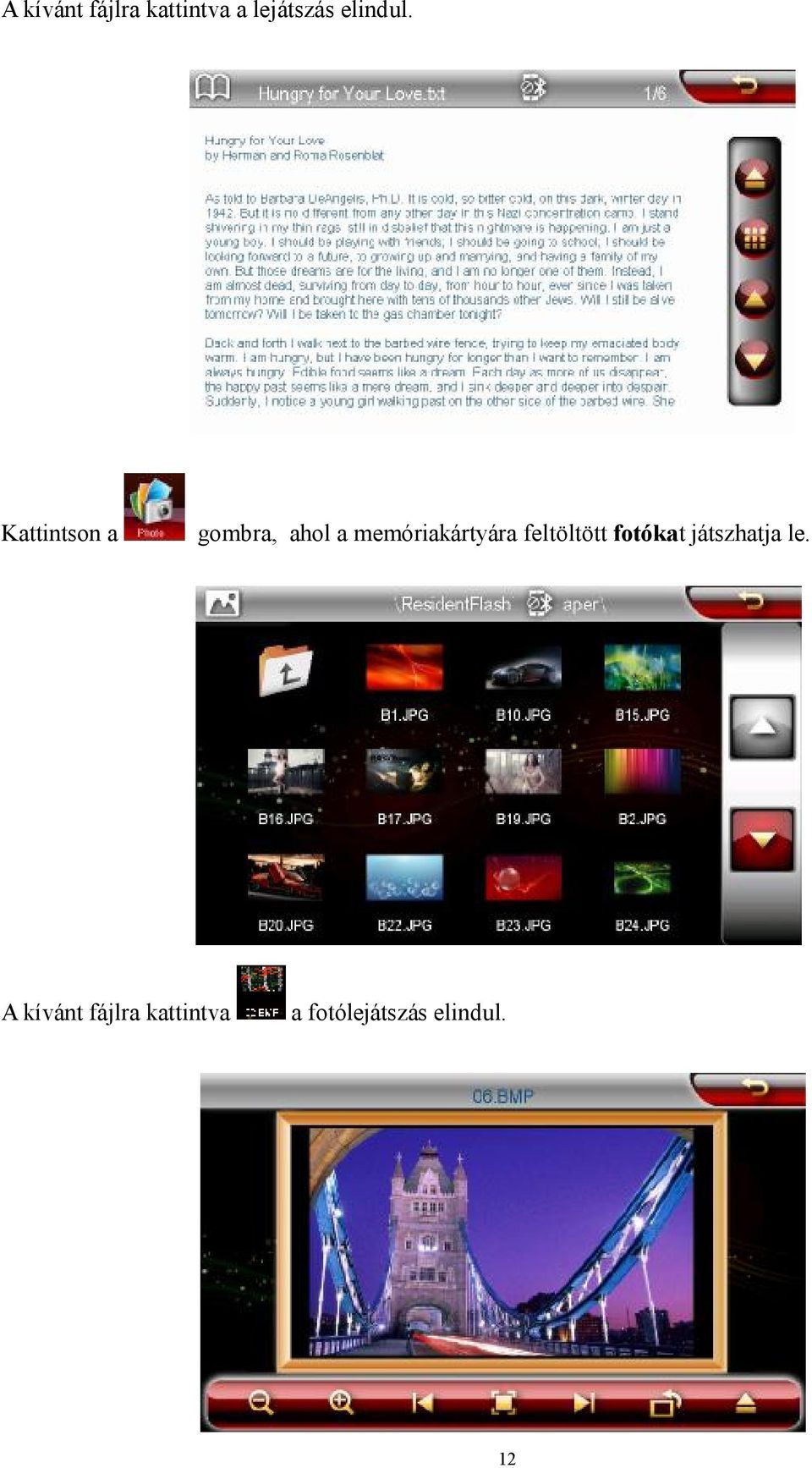

12 A kívánt fájlra kattintva a lejátszás elindul. Kattintson a gombra, ahol a memóriakártyára feltöltött fotókat játszhatja le. A kívánt fájlra kattintva a fotólejátszás elindul. 12

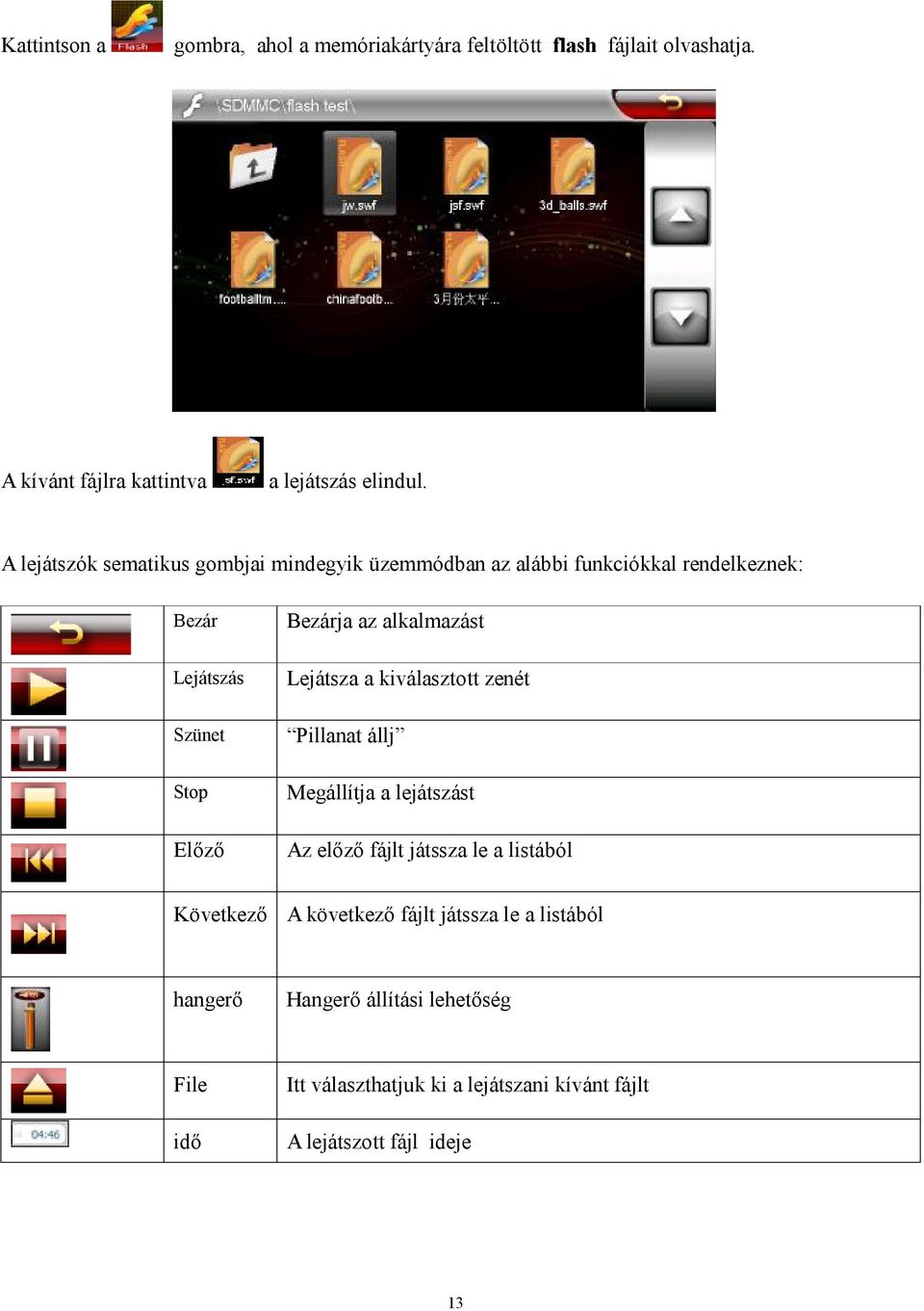

13 Kattintson a gombra, ahol a memóriakártyára feltöltött flash fájlait olvashatja. A kívánt fájlra kattintva a lejátszás elindul. A lejátszók sematikus gombjai mindegyik üzemmódban az alábbi funkciókkal rendelkeznek: Bezár Lejátszás Szünet Stop Előző Bezárja az alkalmazást Lejátsza a kiválasztott zenét Pillanat állj Megállítja a lejátszást Az előző fájlt játssza le a listából Következő A következő fájlt játssza le a listából hangerő Hangerő állítási lehetőség File idő Itt választhatjuk ki a lejátszani kívánt fájlt A lejátszott fájl ideje 13

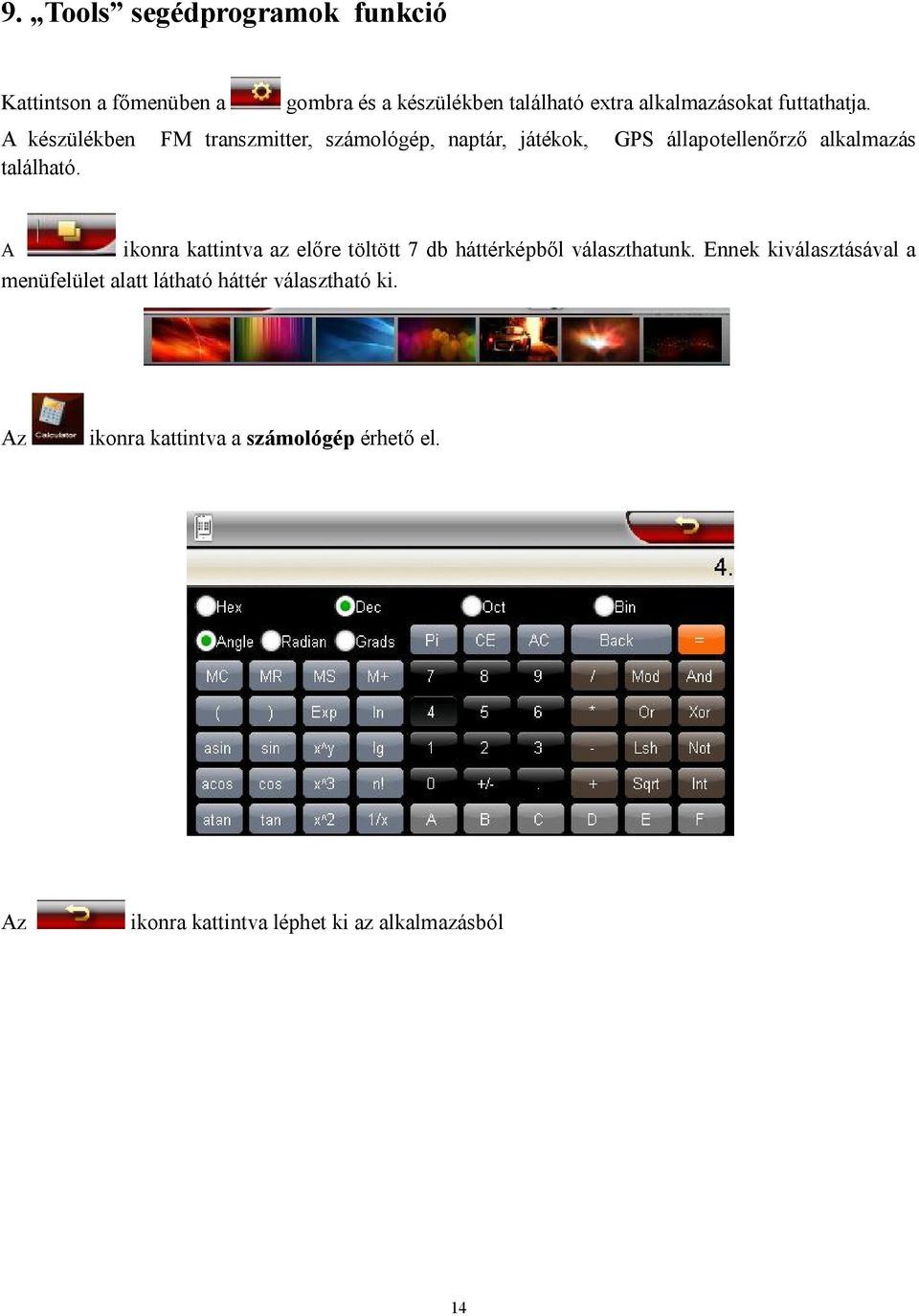

14 9. Tools segédprogramok funkció Kattintson a főmenüben a gombra és a készülékben található extra alkalmazásokat futtathatja. A készülékben FM transzmitter, számológép, naptár, játékok, GPS állapotellenőrző alkalmazás található. A ikonra kattintva az előre töltött 7 db háttérképből választhatunk. Ennek kiválasztásával a menüfelület alatt látható háttér választható ki. Az ikonra kattintva a számológép érhető el. Az ikonra kattintva léphet ki az alkalmazásból 14

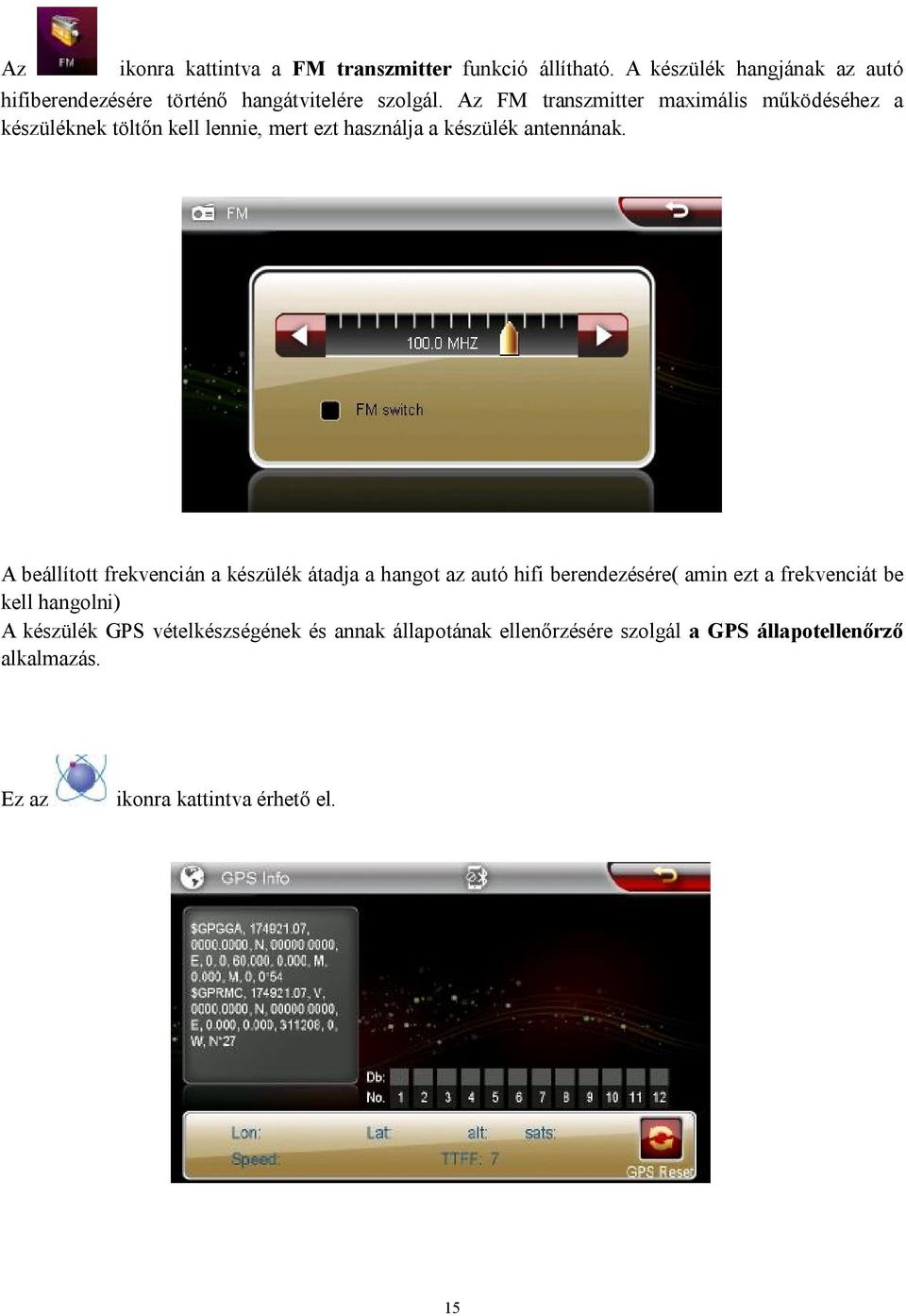

15 Az ikonra kattintva a FM transzmitter funkció állítható. A készülék hangjának az autó hifiberendezésére történő hangátvitelére szolgál. Az FM transzmitter maximális működéséhez a készüléknek töltőn kell lennie, mert ezt használja a készülék antennának. A beállított frekvencián a készülék átadja a hangot az autó hifi berendezésére( amin ezt a frekvenciát be kell hangolni) A készülék GPS vételkészségének és annak állapotának ellenőrzésére szolgál a GPS állapotellenőrző alkalmazás. Ez az ikonra kattintva érhető el. 15

16 A készülék naptár funkciójának használatához a ikonra kattintva érhetjük el. A naptárhoz bejegyzések nem tehetők, ez a pillanatnyi naptár megmutatására szolgál. A készülék jegyzet funkciójának használatához a ikonra kattintva érhetjük el. A készülékbe a jegyzet funkció használatával jegyzeteket írhatunk (nem kapcsolódik a naptárhoz!) 16

17 Játékok: A készülékben több előre telepített játék található. Kattintson a gombra, hogy ezeket a játékokat szabadidejében élvezhesse. 10. Beállítások A beállítások almenüben nemcsak a segédprogramok hanem a tényleges, a készülék beállítására szolgáló funkciók is megtalálhatók: A beállítások elérése a választásunknak megfelelően kétféle lehet. A BEÁLLÍTÁSOK menübe való belépéshez kattintson a ikonra vagy a ikonra. 17

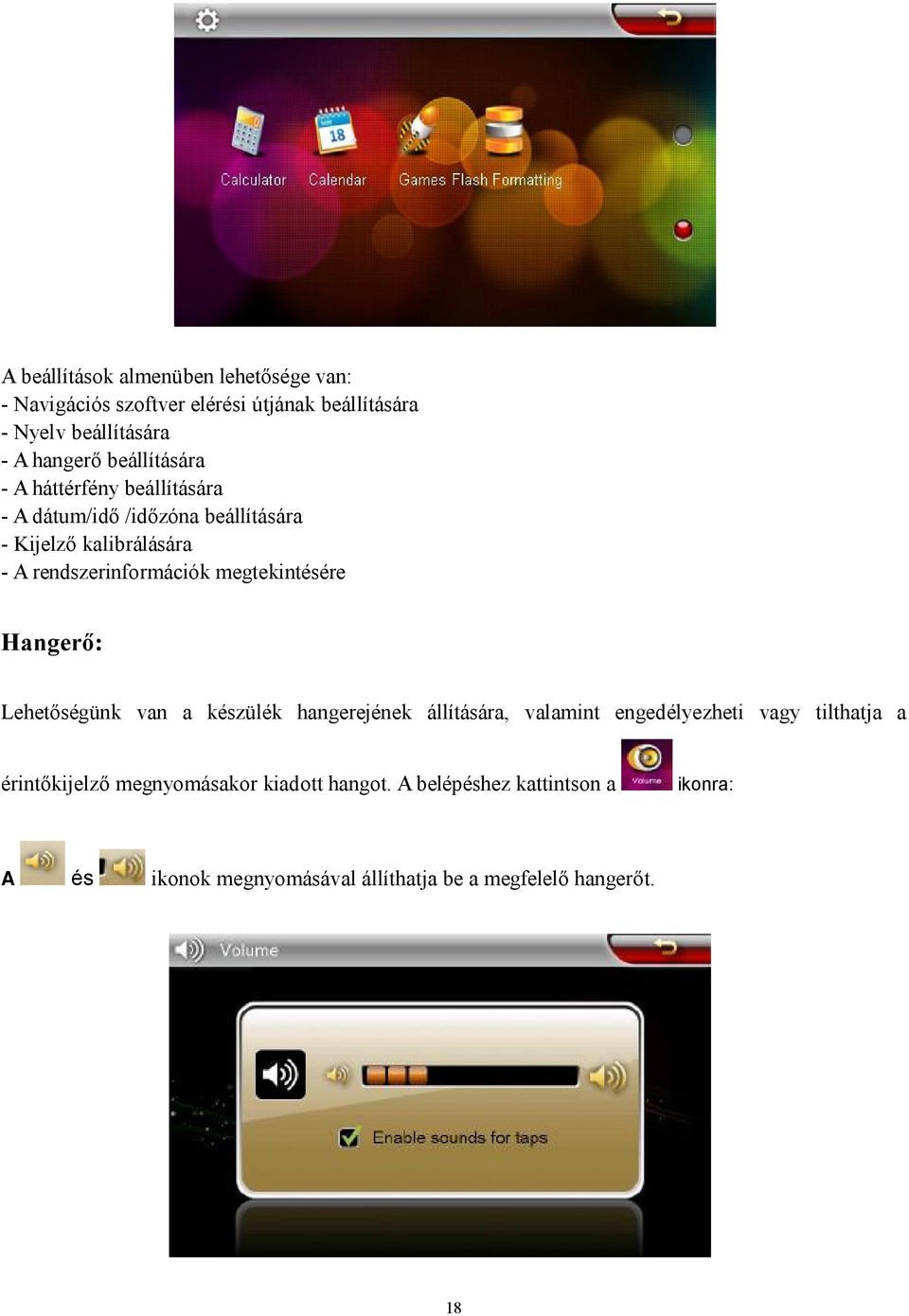

18 A beállítások almenüben lehetősége van: - Navigációs szoftver elérési útjának beállítására - Nyelv beállítására - A hangerő beállítására - A háttérfény beállítására - A dátum/idő /időzóna beállítására - Kijelző kalibrálására - A rendszerinformációk megtekintésére Hangerő: Lehetőségünk van a készülék hangerejének állítására, valamint engedélyezheti vagy tilthatja a érintőkijelző megnyomásakor kiadott hangot. A belépéshez kattintson a ikonra: A és ikonok megnyomásával állíthatja be a megfelelő hangerőt. 18

19 Fényerő/ Háttérvilágítás: Lehetőségünk van a kijelző háttérvilágításának (erejének) megváltoztatására. Ennek beállítása akkumulátoros üzemmódban vagy hálózati töltőn való használat esetén a kapcsoló idő állításával van további finomítási lehetőség. Dátum/idő beállítás: Lehetőségünk van a készülék órájának beállítására (datum-idő) valamint a használatos időzóna kiválasztására. Az adott ikonra kattintva a beállítások végrehajthatók. Az ikonra kattintva az időt, a ikonra kattintva az év/hó/nap, a ikonra kattintva az időzóna állítható be. 19

20 Nyelv választás: Lehetőségünk van a készülék nyelvének beállítására az nyelv beállítására is. Válassza ki a kívánt nyelvet, majd kattintson ikonra kattintva. Többek között a magyar a rendszerbeállításhoz való visszatéréshez. Rendszerinfó: A készülékről, annak romjáról kap információt. 20
