Tartalomjegyzék. 8X8 as Led mátrix kijelző old. Llurch Komornyik old. Egyszerű gépek old.

Átírás

1

2 Pag 2 Hobby? Nr. 3 --> 2014 Tartalomjegyzék Vezetés és csapata 4. old. 8X8 as Led mátrix kijelző old. Llurch Komornyik old. Egyszerű gépek old. Diák szerkesztőség: - Blaj Emanuel - XI. o. tanuló - Macarie Paul - VIII. o. tanuló - Neagu Cristian IX.o. tanuló Tanárok szerkesztőség munkatársai: Prof. Imre Kovacs YO2LTF Prof. Nagy Lajos HA8EN

3 Pag 3 Hobby? Nr. 3 --> 2014 Készítették: Blaj Emanuel, XI.a oszt. Macarie Paul, VIII.a oszt.

4 Pag 4 Hobby? Nr. 3 --> 2014 VEZETÉS ÉS CSAPATA Kovács Imre, tanár YO2LTF Mindannyian lehetünk vezetők, de nem feltétlenül jók Nem kell, hogy ezekkel a tulajdonságokkal szülessünk, de idővel megszerezhetjük Elég hosszú ideig tart a vezetővé válás 1. Egy vezető ismérvei Sokan tudják, hogy az érzelmi inteligencia fontos tényező az üzleti életben, de kevesen vannak olyanok, akik tesznek is ezért lépéseket és törődnek a műveltségükkel. Sajnos sok vállalatánál a világon az értelmiségi dolgozóknak nem annyira széles az érzelmi intelligenciájuk, bár az általános műveltségük tekintetben lehet, hogy a legjobbak. Tudni azt, hogy hogyan kell irányítani egy csapatot, és elérni is a kívánt eredményt, nagyon fontos szempont, de a két dolog nem ugyan az. Tudni azt, hogy hogyan érjük el a visszacsatolást, és tenni is azért, hogy a termelékeny kapcsolatrendszer fennmaradjon, szintén egy másik területe a hozzáértésnek. Természetesen egy vezetőnek nagyon jól kell kezelnie a válsághelyzeteket, de ez nem jelenti azt, hogy állandóan azon kellene gondolkodnia, hogy hogyan fejlessze stratégiáját, hogy kijusson a jövőbeni krízis helyzetekből. A vezetés magába foglalja azt a képességet, hogy felfedezzük a lehetséges problémákat, és megoldjuk azokat még azelőtt, hogy aránytalanul naggyá válnának. 2. Egy vezetőnek van jövőképe, Amennyiben jó vezető és irányító szeretnénk lenni az üzleti életünkben a jövőkép elengedhetetlen. A jövőkép irányt mutat. Ad egy alapvető tervezési pontot, különösen akkor, amikor a vállalkozásunk még gyermekcipőben jár és erőforrásokra van szükségünk. Ha már van egy elképzelés, meg tudjuk tenni az első lépést a saját vezetővé válásunk érdekében. Ez a mi üzletünk, ez a mi jövőképünk. 3. A jó vezető megosztja elképzeléseit másokkal Saját elképzeléseink megosztása másokkal láthatóan segít, és kétségtelenül hozzájárul a vállalkozás növekedéséhez. Így mások megbíznak bennünk. Mivel hiszünk magunkban, tudjuk, hogy mit kell csinálni. Elképzelések és egyéb tervek megosztása másokkal megszilárdítja véleményünket. Saját elképzelésünk így mások szemében reális valósággá válik.

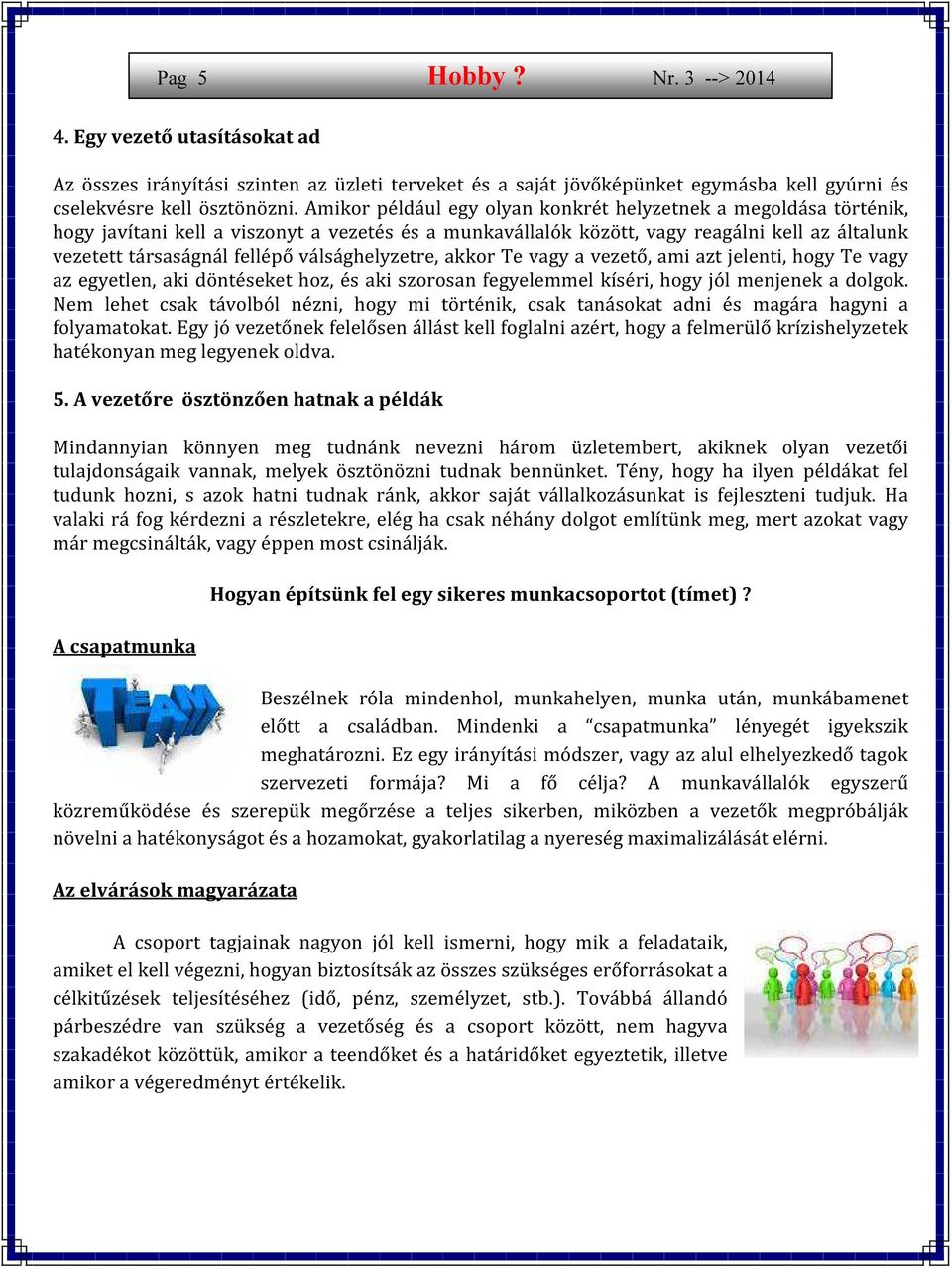

5 Pag 5 Hobby? Nr. 3 --> Egy vezető utasításokat ad Az összes irányítási szinten az üzleti terveket és a saját jövőképünket egymásba kell gyúrni és cselekvésre kell ösztönözni. Amikor például egy olyan konkrét helyzetnek a megoldása történik, hogy javítani kell a viszonyt a vezetés és a munkavállalók között, vagy reagálni kell az általunk vezetett társaságnál fellépő válsághelyzetre, akkor Te vagy a vezető, ami azt jelenti, hogy Te vagy az egyetlen, aki döntéseket hoz, és aki szorosan fegyelemmel kíséri, hogy jól menjenek a dolgok. Nem lehet csak távolból nézni, hogy mi történik, csak tanásokat adni és magára hagyni a folyamatokat. Egy jó vezetőnek felelősen állást kell foglalni azért, hogy a felmerülő krízishelyzetek hatékonyan meg legyenek oldva. 5. A vezetőre ösztönzően hatnak a példák Mindannyian könnyen meg tudnánk nevezni három üzletembert, akiknek olyan vezetői tulajdonságaik vannak, melyek ösztönözni tudnak bennünket. Tény, hogy ha ilyen példákat fel tudunk hozni, s azok hatni tudnak ránk, akkor saját vállalkozásunkat is fejleszteni tudjuk. Ha valaki rá fog kérdezni a részletekre, elég ha csak néhány dolgot említünk meg, mert azokat vagy már megcsinálták, vagy éppen most csinálják. A csapatmunka Hogyan építsünk fel egy sikeres munkacsoportot (tímet)? Beszélnek róla mindenhol, munkahelyen, munka után, munkábamenet előtt a családban. Mindenki a csapatmunka lényegét igyekszik meghatározni. Ez egy irányítási módszer, vagy az alul elhelyezkedő tagok szervezeti formája? Mi a fő célja? A munkavállalók egyszerű közreműködése és szerepük megőrzése a teljes sikerben, miközben a vezetők megpróbálják növelni a hatékonyságot és a hozamokat, gyakorlatilag a nyereség maximalizálását elérni. Az elvárások magyarázata A csoport tagjainak nagyon jól kell ismerni, hogy mik a feladataik, amiket el kell végezni, hogyan biztosítsák az összes szükséges erőforrásokat a célkitűzések teljesítéséhez (idő, pénz, személyzet, stb.). Továbbá állandó párbeszédre van szükség a vezetőség és a csoport között, nem hagyva szakadékot közöttük, amikor a teendőket és a határidőket egyeztetik, illetve amikor a végeredményt értékelik.

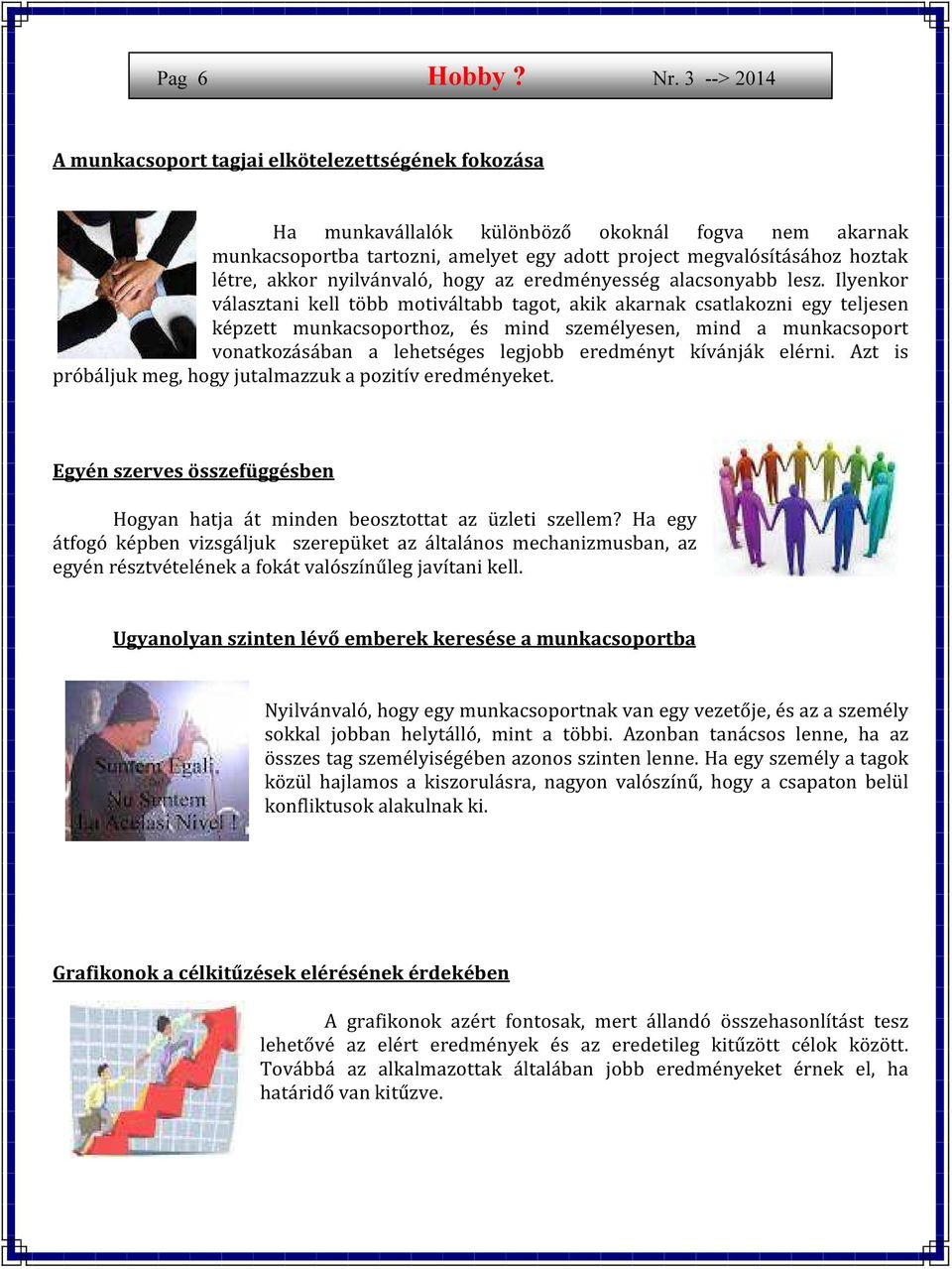

6 Pag 6 Hobby? Nr. 3 --> 2014 A munkacsoport tagjai elkötelezettségének fokozása Ha munkavállalók különböző okoknál fogva nem akarnak munkacsoportba tartozni, amelyet egy adott project megvalósításához hoztak létre, akkor nyilvánvaló, hogy az eredményesség alacsonyabb lesz. Ilyenkor választani kell több motiváltabb tagot, akik akarnak csatlakozni egy teljesen képzett munkacsoporthoz, és mind személyesen, mind a munkacsoport vonatkozásában a lehetséges legjobb eredményt kívánják elérni. Azt is próbáljuk meg, hogy jutalmazzuk a pozitív eredményeket. Egyén szerves összefüggésben Hogyan hatja át minden beosztottat az üzleti szellem? Ha egy átfogó képben vizsgáljuk szerepüket az általános mechanizmusban, az egyén résztvételének a fokát valószínűleg javítani kell. Ugyanolyan szinten lévő emberek keresése a munkacsoportba Nyilvánvaló, hogy egy munkacsoportnak van egy vezetője, és az a személy sokkal jobban helytálló, mint a többi. Azonban tanácsos lenne, ha az összes tag személyiségében azonos szinten lenne. Ha egy személy a tagok közül hajlamos a kiszorulásra, nagyon valószínű, hogy a csapaton belül konfliktusok alakulnak ki. Grafikonok a célkitűzések elérésének érdekében A grafikonok azért fontosak, mert állandó összehasonlítást tesz lehetővé az elért eredmények és az eredetileg kitűzött célok között. Továbbá az alkalmazottak általában jobb eredményeket érnek el, ha határidő van kitűzve.

7 Pag 7 Hobby? Nr. 3 --> 2014 Világos munkaköri (hatalmi) pozíciók létrehozása Az ellenőrzés nagyon fontos egy munkacsoportban. A csoport tagjainak pontosan ismerni kell a munkaköri (hatalmi) pozíciókat, melyek meghúzzák a felelősségi körök határait. Ugyanakkor a csoport tagjai egymás között, vagy velük közvetlen kapcsolatban álló, vagy a szervezetbe tartozó más munkacsoporttal is meg tudják beszélni a feladatok elvégzésének a módját. Egyéni együttműködések egy csoporton belül Nyilvánvalónak hangzik, de a csoport tagjai gyakran maximális erővel együttműködnek egymással ugyan, de nem érzékelik, hogy a páros együttműködés mennyire fontos a végeredmény szempontjából. Az együttműködés hozza meg az új javaslatokat, az építő kritikát és a munka jobbá válik a végén. A csoport tagjai közötti párbeszéd lehetővé teszi a kritikát Bár a tagok érezhetik a szervezet fontosságát, de sokszor nem kapnak tájékoztatást a szervezet egésszére vonatkozó fejlődésről. Minden negatív észrevételt érvekkel kell alátámasztani és egyedi javaslatokkal, ami a végeredmény javulását kell, hogy eredményezze. A hatalom nem csak a magasabb beosztást adja, hanem rengeteg egyéni tudást is.

8 Pag 8 Hobby? Nr. 3 --> X8 as LED MÁTRIX KIJELZŐ Készítők: Blaj Emanuel, XI-a osztály Macarie Paul, VIII-a osztály Gyermekek Palotája Deva Koordináló tanár: Amalia-Mihaela Cucu A szakkörünkben az utóbbi időben kialakult az elektronikus áramkörök építésének és a robotika alpjai megismerésének igénye. Az elmúlt években megpróbáltuk elérni, hogy e területen érdekes és időszerű, egyszerű, illetve közepes bonyolúltságú kísérleti darabokat (munkákat) készítsünk. Köztük van a programozható Arduino Uno vezérlő panel alkalmazásával felépített LED-es kapcsolások. Az Arduino az egyik legkönnyebben használható mikrovezérlő platform. Olyannak lehet tekinteni, mint egy mikroszámítógép (olyan számítási teljesítő képessége van, mint egy személyi számítógépnek 15 évvel ezelőtt). Képes információkat gyűjteni a környezetből és képes azokra reagálni. Az ATMEGA 328 as Arduino Uno mikrovezérlő kártyát használjuk. 8X8-as LED mátrix A 8x8-as LED matrix képes megjeleníteni szövegeket, vagy különböző fényhatások érhetők el vele. Több matrix-tömböt is összeköthetünk, így nagy kijelzők is létrehozhatók. A matrix két 74HC595D típusú IC-n alapszik. Ezeket az IC-ket léptető regisztereknek nevezik. Az ilyen léptető regiszterek segítségével vezérelni tudunk 8 digitális kimenetet, miközben az Arduino panel ről csak 3 csatlakozási pontot használunk (ezek az Óra, a Retesz és az Adat pontok). Egy matrix működtetéséhez két 2 IC-re (2x8 kimenetre) van szükségünk, de ugyan úgy elegendő a három vezérlő pont. Tetszés szerint növelhetjük a mátrixok számát százas nagyságrendben is, de pontosan három vezérlő ponttal vezérelhetjük azokat. Az Arduino Adat kimenetén 8 bitet továbbít sorosan (az egyik bit jön a másik után). A bitsorozatok közötti határvonalat az Órajel adja, amit az Arduino állít elő (a hasznos jel kiolvasása akkor történik,

9 Pag 9 Hobby? Nr. 3 --> 2014 amikor jel átmegy az órajel által adott nullátmeneten. A 8 bites jel értékének felhasználásával a Retesz impulzus kiküldése történik meg. A matrix csatlakoztatása az Arduino -hoz A matrix csatlakoztatása az Arduino-hoz egyszerű. Mindössze 5 vezetékre van szükség az alábbi lista szerint (ebből két vezeték a matrix tápfeszültsége): Arduino UNO 5V- Mátrix LED VCC Arduino UNO GND- Mátrix LED GND Arduino UNO Digital 7- Mátrix LED SCK Arduino UNO Digital 6- Mátrix LED LATCH Arduino UNO Digital 5- Mátrix LED DATA A következő program megjeleníti az A betűt egy 8 ájtos matrix-tömbben: byte message[8] = {63,127,136,136,136,136,127,63}; A kép helye! int latchpin = 6; int clockpin = 7; int datapin = 5; byte message[8] = {63,127,136,136,136,136,127,63}; void setup() {pinmode(latchpin, OUTPUT); pinmode(clockpin, OUTPUT); pinmode(datapin, OUTPUT); } void loop() { int numbertodisplay1 = 1; byte numbertodisplay2 = 64; for (int contor=0; contor<=7; contor++) { digitalwrite(latchpin, LOW); shiftout(datapin, clockpin, MSBFIRST, message[contor]); shiftout(datapin, clockpin, MSBFIRST, numbertodisplay1); digitalwrite(latchpin, HIGH); numbertodisplay1 = numbertodisplay1 << 1; delay(1); } A következő programmal ugyan azzal az elektronikus áramköri konstrukcióval, mint amit eddig használtunk egy 8X8-as LED mátrixon ki tudunk jelezni egy 3-4 betűből álló szavat, ha kicseréljük a (fenti programban) a zárójelbe tett értékeket menden betűnek megfelelő számított értékekre. Mi a következő szavakat (karaktereket) jeleztettük ki: BENI ȘI PAUL-P.C.D.

10 Pag 10 Hobby? Nr. 3 --> 2014 A program: int latchpin = 6; int clockpin = 7; int datapin = 5; int latchpin2 = 12; int clockpin2 = 13; int datapin2 = 11; int i, nr = 0; #define LIT 82 #define LIT2 82 byte message2[lit][8] = {{255,0,0,0,0,0,0,0},{145,255,0,0,0,0,0,0},{145,145,255,0,0,0,0,0},{110,145,145,255,0,0,0,0},{0,110,145,145,255,0,0,0},{255,0,110,145,145,255,0,0},{145,255,0,110,145,145,255,0},{145,145,255,0,110,145,145,255},{129,145,145,255,0,110,145,145},{0,129,145,145,255,0,110,145},{255,0,129,145,145,255,0,110},{16,255,0,129,145,145,255,0},{8,16,255,0,129,145,145,255},{255,8,16,255,0,129,145,145},{0,255,8,16,255,0,129,145},{159,0,255,8,16,255,0,129},{0,159,0,255,8,16,255,0}

11 Pag 11 Hobby? Nr. 3 --> 2014,{0,0,159,0,255,8,16,255},{98,0,0,159,0,255,8,16},{145,98,0,0,159,0,255,8},{137,145,98,0,0,159,0,255},{70,137,145,98,0,0,159,0},{0,70,137,145,98,0,0,159},{159,0,70,137,145,98,0,0},{0,159,0,70,137,145,98,0},{0,0,159,0,70,137,145,98},{255,0,0,159,0,70,137,145},{144,255,0,0,159,0,70,137},{144,144,255,0,0,159,0,70},{240,144,144,255,0,0,159,0},{0,240,144,144,255,0,0,159},{63,0,240,144,144,255,0,0},{72,63,0,240,144,144,255,0},{136,72,63,0,240,144,144,255},{72,136,72,63,0,240,144,144},{63,72,136,72,63,0,240,144},{0,63,72,136,72,63,0,240},{255,0,63,72,136,72,63,0},{1,255,0,63,72,136,72,63},{1,1,255,0,63,72,136,72},{1,1,1,255,0,63,72,136},{255,1,1,1,255,0,63,72},{0,255,1,1,1,255,0,63},{255,0,255,1,1,1,255,0},{1,255,0,255,1,1,1,255},{1,1,255,0,255,1,1,1},{1,1,1,255,0,255,1,1},{0,1,1,1,255,0,255,1},{0,0,1,1,1,255,0,255}

12 Pag 12 Hobby? Nr. 3 --> 2014,{24,0,0,1,1,1,255,0},{24,24,0,0,1,1,1,255},{24,24,24,0,0,1,1,1},{0,24,24,24,0,0,1,1},{0,0,24,24,24,0,0,1},{255,0,0,24,24,24,0,0},{144,255,0,0,24,24,24,0},{144,144,255,0,0,24,24,24},{240,144,144,255,0,0,24,24},{1,240,144,144,255,0,0,24},{60,1,240,144,144,255,0,0},{66,60,1,240,144,144,255,0},{129,66,60,1,240,144,144,255},{129,129,66,60,1,240,144,144},{66,129,129,66,60,1,240,144},{1,66,129,129,66,60,1,240},{255,1,66,129,129,66,60,1},{129,255,1,66,129,129,66,60},{129,129,255,1,66,129,129,66},{66,129,129,255,1,66,129,129},{60,66,129,129,255,1,66,129},{1,60,66,129,129,255,1,66},{0,1,60,66,129,129,255,1},{0,0,1,60,66,129,129,255},{0,0,0,1,60,66,129,129},{0,0,0,0,1,60,66,129},{0,0,0,0,0,1,60,66},{0,0,0,0,0,0,1,60},{0,0,0,0,0,0,0,1},{0,0,0,0,0,0,0,0}}; int litere = LIT; byte message[lit][8] = {{255,0,0,0,0,0,0,0}

13 Pag 13 Hobby? Nr. 3 --> 2014,{145,255,0,0,0,0,0,0},{145,145,255,0,0,0,0,0},{110,145,145,255,0,0,0,0},{0,110,145,145,255,0,0,0},{255,0,110,145,145,255,0,0},{145,255,0,110,145,145,255,0},{145,145,255,0,110,145,145,255},{129,145,145,255,0,110,145,145},{0,129,145,145,255,0,110,145},{255,0,129,145,145,255,0,110},{16,255,0,129,145,145,255,0},{8,16,255,0,129,145,145,255},{255,8,16,255,0,129,145,145},{0,255,8,16,255,0,129,145},{159,0,255,8,16,255,0,129},{0,159,0,255,8,16,255,0},{0,0,159,0,255,8,16,255},{98,0,0,159,0,255,8,16},{145,98,0,0,159,0,255,8},{137,145,98,0,0,159,0,255},{70,137,145,98,0,0,159,0},{0,70,137,145,98,0,0,159},{159,0,70,137,145,98,0,0},{0,159,0,70,137,145,98,0},{0,0,159,0,70,137,145,98},{255,0,0,159,0,70,137,145},{144,255,0,0,159,0,70,137},{144,144,255,0,0,159,0,70},{240,144,144,255,0,0,159,0},{0,240,144,144,255,0,0,159},{63,0,240,144,144,255,0,0},{72,63,0,240,144,144,255,0}

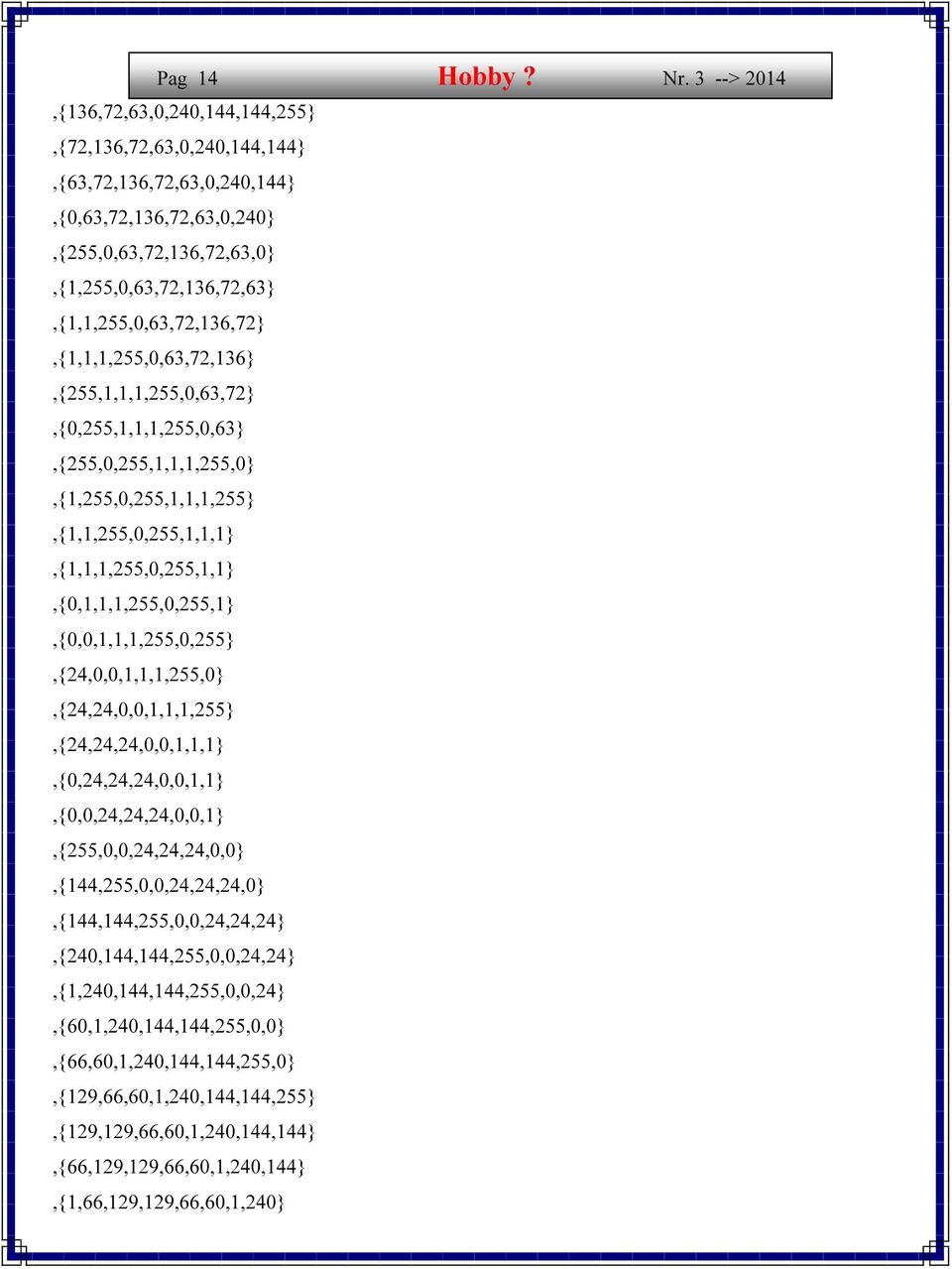

14 Pag 14 Hobby? Nr. 3 --> 2014,{136,72,63,0,240,144,144,255},{72,136,72,63,0,240,144,144},{63,72,136,72,63,0,240,144},{0,63,72,136,72,63,0,240},{255,0,63,72,136,72,63,0},{1,255,0,63,72,136,72,63},{1,1,255,0,63,72,136,72},{1,1,1,255,0,63,72,136},{255,1,1,1,255,0,63,72},{0,255,1,1,1,255,0,63},{255,0,255,1,1,1,255,0},{1,255,0,255,1,1,1,255},{1,1,255,0,255,1,1,1},{1,1,1,255,0,255,1,1},{0,1,1,1,255,0,255,1},{0,0,1,1,1,255,0,255},{24,0,0,1,1,1,255,0},{24,24,0,0,1,1,1,255},{24,24,24,0,0,1,1,1},{0,24,24,24,0,0,1,1},{0,0,24,24,24,0,0,1},{255,0,0,24,24,24,0,0},{144,255,0,0,24,24,24,0},{144,144,255,0,0,24,24,24},{240,144,144,255,0,0,24,24},{1,240,144,144,255,0,0,24},{60,1,240,144,144,255,0,0},{66,60,1,240,144,144,255,0},{129,66,60,1,240,144,144,255},{129,129,66,60,1,240,144,144},{66,129,129,66,60,1,240,144},{1,66,129,129,66,60,1,240}

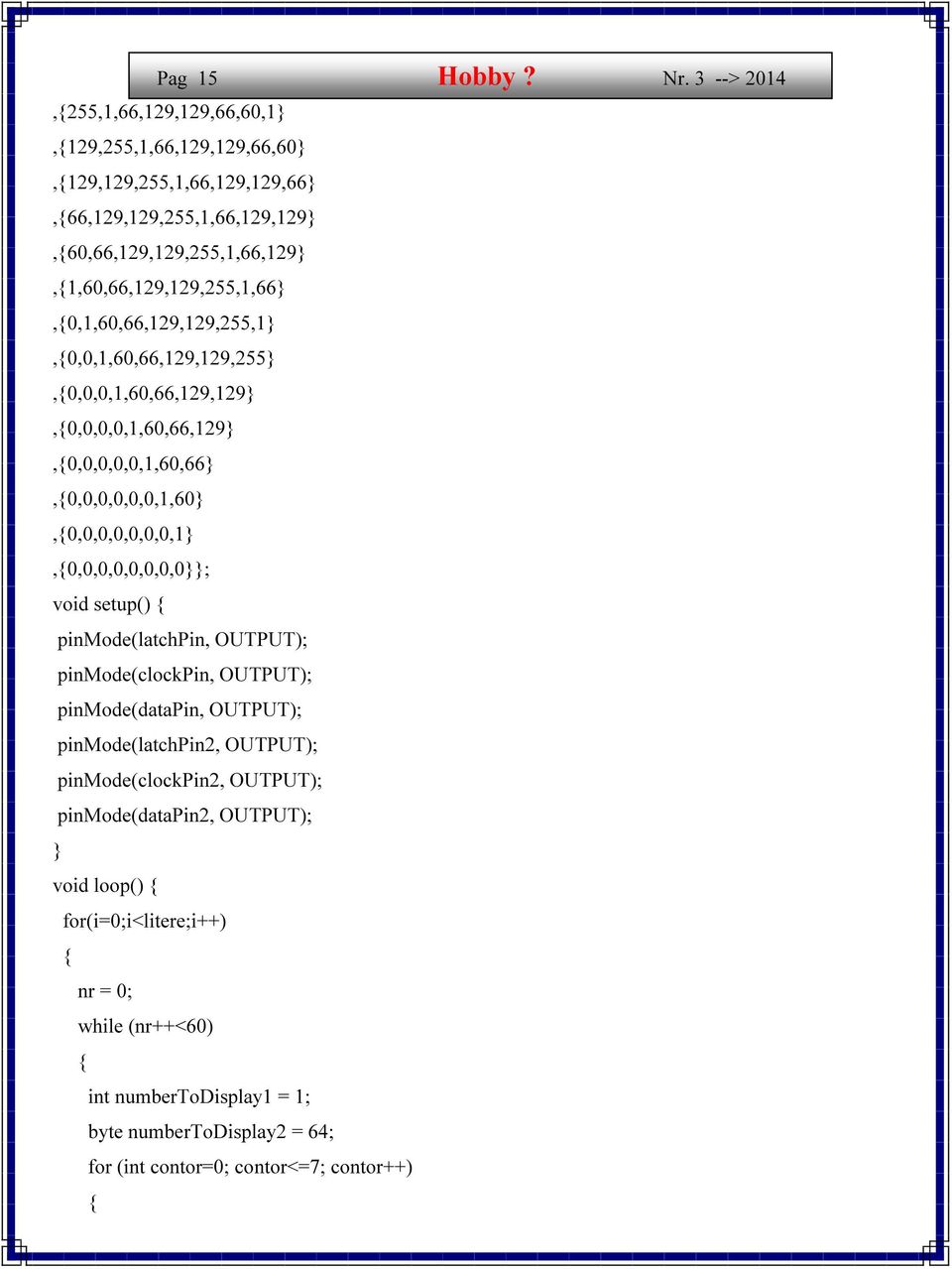

15 Pag 15 Hobby? Nr. 3 --> 2014,{255,1,66,129,129,66,60,1},{129,255,1,66,129,129,66,60},{129,129,255,1,66,129,129,66},{66,129,129,255,1,66,129,129},{60,66,129,129,255,1,66,129},{1,60,66,129,129,255,1,66},{0,1,60,66,129,129,255,1},{0,0,1,60,66,129,129,255},{0,0,0,1,60,66,129,129},{0,0,0,0,1,60,66,129},{0,0,0,0,0,1,60,66},{0,0,0,0,0,0,1,60},{0,0,0,0,0,0,0,1},{0,0,0,0,0,0,0,0}}; void setup() { pinmode(latchpin, OUTPUT); pinmode(clockpin, OUTPUT); pinmode(datapin, OUTPUT); pinmode(latchpin2, OUTPUT); pinmode(clockpin2, OUTPUT); pinmode(datapin2, OUTPUT); } void loop() { for(i=0;i<litere;i++) { nr = 0; while (nr++<60) { int numbertodisplay1 = 1; byte numbertodisplay2 = 64; for (int contor=0; contor<=7; contor++) {

16 Pag 16 Hobby? Nr. 3 --> 2014 digitalwrite(latchpin, LOW); shiftout(datapin, clockpin, MSBFIRST, message[i][contor]); shiftout(datapin, clockpin, MSBFIRST, numbertodisplay1); digitalwrite(latchpin, HIGH); digitalwrite(latchpin2, LOW); shiftout(datapin2, clockpin2, MSBFIRST, message[i][contor]); shiftout(datapin2, clockpin2, MSBFIRST, numbertodisplay1); digitalwrite(latchpin2, HIGH); numbertodisplay1 = numbertodisplay1 << 1; delay(0.50); } } } } Gyakorlati felhasználás: A kijelző használható kereskedelmi termékek reklámozására, akár a boltban a termékek mellé helyezve, vagy az útcán (nagyobb mátrixok esetében). Fényjátékokra is fel lehet használni, hogy lenyűgözzük barátainkat. Bibliográfia: ARDUINO kezdőknek - robotika tanfolyam -

17 Pag 17 Hobby? Nr. 3 --> 2014 (Dévai Gyermek Palota)

18 Pag 18 Hobby? Nr. 3 --> 2014 LURCH KOMORNYIK Készítők: Neagu Cristian, IX-a osztály Blaj Emanuel, XI-a osztály Gyermekek Palotája Deva Koordináló tanár: Amalia-Mihaela Cucu

19 Pag 19 Hobby? Nr. 3 --> 2014 LURCH KOMORNYIK A meghatározás szerint a robot az egy gép, amely segít nekünk külömböző tevékenységek elvégzésében. A mi robotunk kevésbé megszokott módon hasznos összejövetelek, vagy találkozók megrendezésekor. Alkatrészei: 4 szervo-motor 3 kerék 1 érzékelő DYP-ME007v 1 robot harapó fogó 1 Programozható panel Arduino Uno 1 akkumulátor Li-Po de 7,4V, 1800 mah Alucobond (ötvözött alumínium) keréktartó lemez, 3 szál betonacél, rétegelt lemez asztal Működése: A robot Arduino programozható vezérlő panel segítségével működik. A program nem túl bonyolúlt. 3 méter sugarú körön belül pásztázza a terepet, de ez nem egy fix távolság. Meg tudja változtatni a szoba méretétől és a vendégek számától függően. Ultrahangos érzékelő végzi a pásztázást, és ha talál egy beállított értéknek megfelelő értéket például a 3 méteres sugarú távolságon belül, akkor a robot abbahagyja a pásztázást és elindul az érzékelt objektum felé. Amikor a távolság az érzékelő és az objektum között egyenlő, vagy kisebb lesz, mint 40 cm, a robot leáll. Áll egy ideig, majd tovább keresi a többi embert (objektumot), hogy szolgálatára legyen. A várakozási időben, amikor a robot

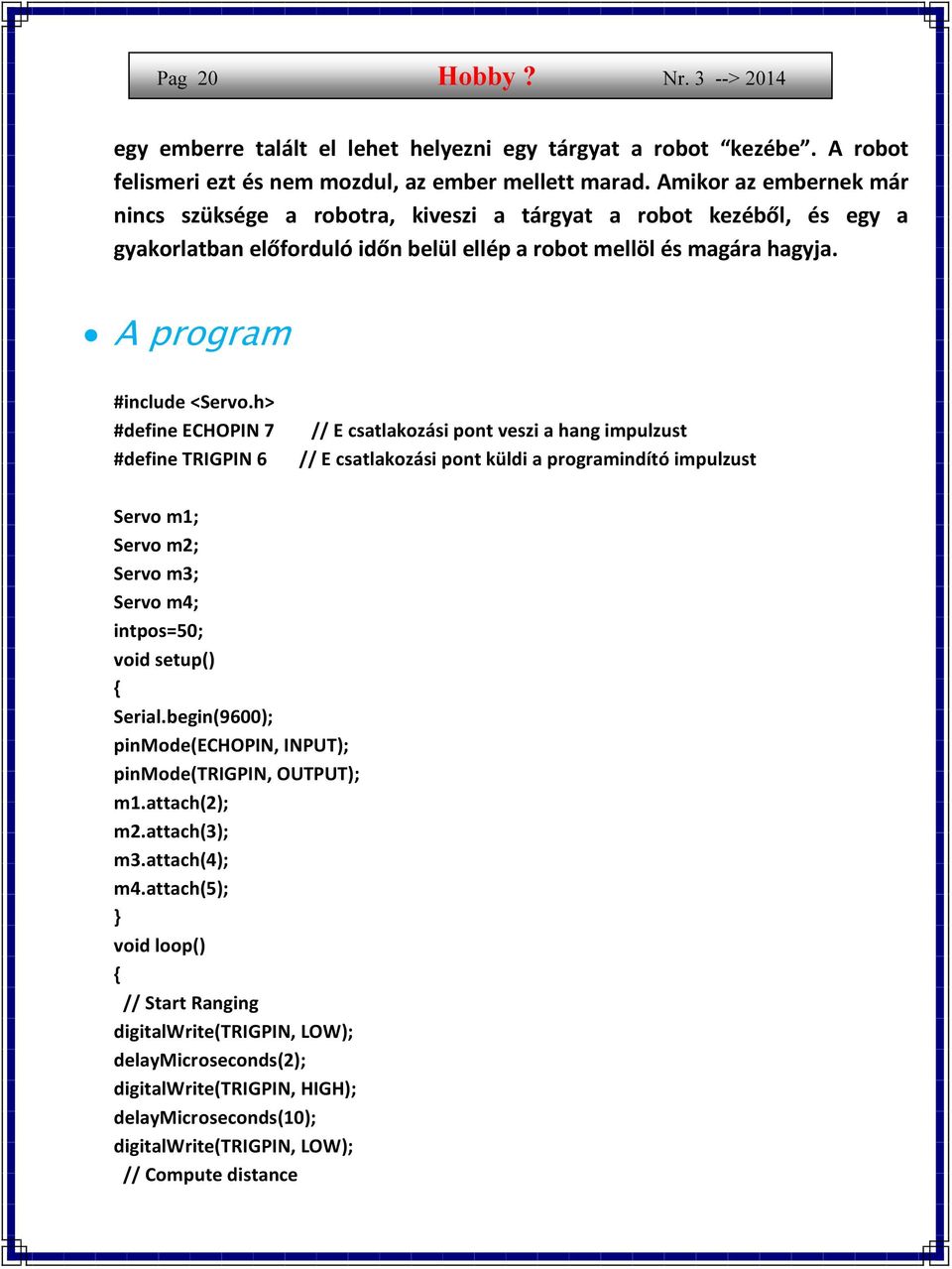

20 Pag 20 Hobby? Nr. 3 --> 2014 egy emberre talált el lehet helyezni egy tárgyat a robot kezébe. A robot felismeri ezt és nem mozdul, az ember mellett marad. Amikor az embernek már nincs szüksége a robotra, kiveszi a tárgyat a robot kezéből, és egy a gyakorlatban előforduló időn belül ellép a robot mellöl és magára hagyja. A program #include <Servo.h> #define ECHOPIN 7 #define TRIGPIN 6 // E csatlakozási pont veszi a hang impulzust // E csatlakozási pont küldi a programindító impulzust Servo m1; Servo m2; Servo m3; Servo m4; intpos=50; void setup() { Serial.begin(9600); pinmode(echopin, INPUT); pinmode(trigpin, OUTPUT); m1.attach(2); m2.attach(3); m3.attach(4); m4.attach(5); } void loop() { // Start Ranging digitalwrite(trigpin, LOW); delaymicroseconds(2); digitalwrite(trigpin, HIGH); delaymicroseconds(10); digitalwrite(trigpin, LOW); // Compute distance

21 Pag 21 Hobby? Nr. 3 --> 2014 float distance = pulsein(echopin, HIGH); distance= distance/58; Serial.println(distance); delay(200); if(distance <= ) { m1.write(180); m2.write(0); } else{ for(pos = 50;pos < 130; pos += 1) { m3.write(pos); delay(15); m1.write(50); m2.write(50); if(distance <= 50.00){ m1.write(92); m2.write(92); delay(15); if(distance < 12.00){ m4.write(0); delay(100); else{ m4.write(150); delay(100);

22 Pag 22 Hobby? Nr. 3 --> 2014

23 Pag 23 Hobby? Nr. 3 --> 2014 Mec a

24 Pag 24 Hobby? Nr. 3 --> 2014 EGYSZERŰ GÉPEK Szerző : - Gillig Francisc - Bosnea Alin - Tarbau Victor Koordinátor: Sollozi Mota Cristina tanár 7.sz. Ált. Iskola Merev rúd ami egy rögzített pontra, az úgynevezett támaszpontra (jele: S) van helyezve, s mely körül el tud fordulni. A rúdra két erő hat. Az egyik erő az, amit le kell győzni. Ez az úgynevezett ellenálló erő (jele: R). A másik erő az az erő, amivel legyőzzük az ellenálló erőt, ez az úgynevezett aktív erő (jele: F) A merev rudat általában az erő megsokszorozására használjuk a mechanizmusokban. Arkhimédesz (Kr.e ) Arkhimédesz egy sokoldalú személyiség volt. Matematikus, fizikus, csillagász, mérnök és sikeres feltaláló. Az innovatív gondolkodásának köszönhetően népszerűvé vált, és sok felfedezés fűződik a nevéhez. Az arkhimédeszi csavar elve, a hidrostatika alapjai, az arkhimédeszi törvények, az emelő, stb.

25 Pag 25 Hobby? Nr. 3 --> 2014 Arkhimédesz szobra: az ókor egyik legnagyobb feltalálója A csigás emelő A csigás emelő egy egyszerű mechanizmus. Áll egy kerékből, amelynek a kerülete mentén barázda van kialakítva, és áll a kötélből, amely a barázdába illeszkedve van átvetve a csigakeréken. Arra szolgál, hogy a kötél (vagy lánc) segítségével az erő irányát megváltoztassa. Álló és mozgó csiga

26 Pag 26 Hobby? Nr. 3 --> 2014 A lejtő A lejtő a mechanikában egy olyan ferde sík, ami szöget zár be a vízszinteshez képest. Arra használják, hogy ha fel kell emelni egy testet egy bizonyos magasságba, akkor a lejtőn történő emeléshez kisebb erő szükséges, mintha függőlegesen emelnénk.

27 Pag 27 Hobby? Nr. 3 --> 2014 Egy adott súlynak nagyobb magasságokba történő felemeléséhez jóval kisebb erőfeszítésre van szükség lejtő alkalmazása esetén egy egyszerű csigás, vagy rudas emeléshez képest. A lejtő elvének alkalmazásán alapuló hétköznapi dolgok pl.: kerekes-szék lejtők, lépcsők, illetve minden olyan alkalmazás, amelyik esetében a szög az alapsíkhoz képest 90 foknál kisebb. Irodalomjegyzék: Egy vázlat, amely a,, Minitechnikus versenyen készült

28 Pag 28 Hobby? Nr. 3 --> évi "Minitechnikus" verseny a Petrozsényi Ifjúsági Klubban

29 Pag 29 Hobby? Nr. 3 --> évi "Minitechnikus" verseny a Petrozsényi Ifjúsági Klubban

30 Pag 30 Hobby? Nr. 3 --> 2014 ÁTTEKINTÉS ON LINE : A következő szám tartalmából : Riportok Internet Rádióamatőrizmus Érdekességek Praktikus tanácsok, receptek és számos diákok által írt cikk.. További információkért forduljon: Kovacs Imre YO2LTF Petrozsényi Ifjúsági Klub Str. Timişoarei, nr. 6,cod poştal & Telefon: & yo2kqk2000@yahoo.com GRÁTISZ : pdf formátumban... BÍZUNK BENNE, HOGY HOZZÁJÁRUL MAGAZINUNK SIKERÉHEZ!
