Hálózati Tréning Szimulátor alkalmazása az E.ON üzemirányítási rendszerében

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Hálózati Tréning Szimulátor alkalmazása az E.ON üzemirányítási rendszerében"

Orsolya Varga
8 évvel ezelőtt
Látták:

1 Hálózati Tréning Szimulátor alkalmazása az E.ON üzemirányítási rendszerében MEE 62. Vándorgyűlés, Siófok Patócs Tibor - E.ON Folyamatirányítási szakterületvezető

2 Előzmények 2008: SCADA rendszer váltás elindítása Egységes, teljes tartalékolású rendszer KÖF hálózatirányítás térinformatikai alapokon TCP/IP alapú adatgyűjtés SCADA Supervisory Control And Data Acquisition 2011: Ívkép alapú üzemirányítási sémarendszer kialakítása Szerződés kötés: április Üzembe helyezés: szeptember 2012: Tréning szimulátor megvalósítása Műszaki specifikáció, mintahálózatos megvalósításra: november Full-scope szimulátor specifikálása: július Szerződés kötés: október Szállítási határidő: augusztus

Szerződés kötés: 2011. április Üzembe helyezés: 2012.

3 Az E.ON Hungária elosztói hálózata Teljes villamoshálózat hossza Nagyfeszültségű (NAF) Középfeszültségű (KÖF) Kisfeszültségű (KIF) Alállomások száma KÖF/KIF tr. állomások száma Oszlopkapcsolók száma KÖF távműködtetett kapcsolók 2x km km km km 153 db db db db Teljes földgázhálózat hossza Nagynyomású (NNY) Középnyomású (KNY) Kisnyomású (KNY) km km km 732 km 3 Az E.ON üzemelteti a leghosszabb hálózatot Magyarországon 2,5 millió áramos és 600 ezer gázos ügyfelet látunk el energiával

állomások száma Oszlopkapcsolók száma KÖF távműködtetett kapcsolók 2x 82 302 km 4 472 km 35 159 km 42 671 km 153 db 30 000 db 35 000 db 3

4 Egységes üzemirányítási rendszer kialakítása Győr Nyíregyháza Veszprém Kaposvár Debrecen Szolnok Pécs Győr Veszprém Debrecen Szolnok Kaposvár Pécs 3 KDSZ - 7 ÜIK, 3 SCADA rendszer 7 különböző adatbázis 3 KDSZ - 6 ÜIK, 1 SCADA rendszer 1 adatbázis INIS alapon Oldal 4

Szolnok Kaposvár Pécs 3 KDSZ - 7 ÜIK, 3 SCADA rendszer 7 különböző

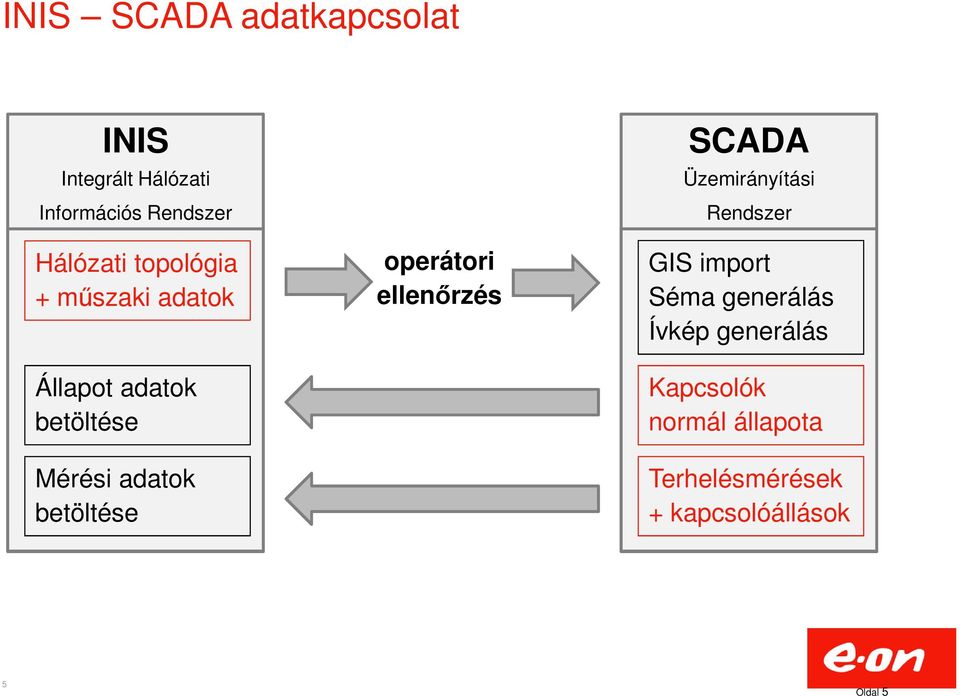

5 INIS SCADA adatkapcsolat INIS Integrált Hálózati Információs Rendszer Hálózati topológia + műszaki adatok Állapot adatok betöltése Mérési adatok betöltése operátori ellenőrzés SCADA Üzemirányítási Rendszer GIS import Séma generálás Ívkép generálás Kapcsolók normál állapota Terhelésmérések + kapcsolóállások 5 Oldal 5

operátori ellenőrzés SCADA Üzemirányítási Rendszer GIS import Séma generálás

6 Szervezeti és technológia váltásból adódó lehetőségek Kereszt feljogosítások / Fődiszpécser Győr Veszprém EED EDE ETI Megnövekedett üzemirányítói feladatok! Szolnok Debrecen Kaposvár Pécs - ÜIK üzemirányítók - KDSZ üzemirányítók - Előkészítők Oldal 6

7 Üzemzavar elhárítás minőségi követelményei ~ db/év MEKH előírások - szankciók Az érintett fogyasztók számának és a kiesés idejének minimalizálása 7 DÉDÁSZ E.ON

8 Rendkívüli időjárási és környezeti körülmények 8 DÉDÁSZ E.ON

A döntés és a döntéselemzés problematikája Valós idejű üzemirányítói döntés Utólagos kiértékelés Komplex, dinamikusan változó környezet, időnként adat és információ túlcsordulással, időnként hiánnyal

9 A döntés és a döntéselemzés problematikája Valós idejű üzemirányítói döntés Utólagos kiértékelés Komplex, dinamikusan változó környezet, időnként adat és információ túlcsordulással, időnként hiánnyal Hibajelzés Hiba megtalálása Képzéssel, gyakorlással fejleszthető Miért ezt a megoldást választotta az üzemirányító? Racionális elemzés, lineáris gondolkodással, világos alternatívákkal nyugodt körülmények között. Megoldás Ez volt a hiba

Hiba megtalálása Képzéssel, gyakorlással fejleszthető Miért ezt a megoldást választotta az üzemirányító?

10 Network Training Simulator (NTS) alkalmazása az E.ON üzemirányításban Miért döntöttünk a szimulátor alkalmazása mellett? - A hagyományos oktatási formák (papír, ceruza) főként elméleti tudást adnak - Az éles üzemben nem lehet elegendő gyakorlatra szert tenni (pl. ritkán előforduló súlyos üzemzavarok kezelésében) - Az utóbbi években gyakoribbá váló szélsőséges időjárási körülmények indokolják a nagykiterjedésű havaria helyzetek elhárításának a gyakorlását is

- A hagyományos oktatási formák (papír, ceruza) főként elméleti tudást adnak - Az éles üzemben nem lehet elegendő

11 Network Training Simulator (NTS) alkalmazása az E.ON üzemirányításban Mik az NTS használat céljai? - A SCADA rendszer gyakorlása életszerű körülmények között - Üzemzavar felismerés, elhárítás gyakoroltatása Közvetlen kapcsolások Különleges helyzetek felismerése, kezelése Többszereplős gyakorlatok (KDSZ, ÜIK) - Tudásszint mérése - A megszerzett gyakorlati ismeretek szinten tartása - Stressz-tűrés növelése - Normál üzemviteli feladatok gyakoroltatása - Új diszpécserek betanításának gyorsítása - Kooperatív tréningek külső szereplőkkel pl. katasztrófavédelemmel

helyzetek felismerése, kezelése Többszereplős gyakorlatok (KDSZ, ÜIK) - Tudásszint mérése - A megszerzett gyakorlati ismeretek szinten

12 Mintahálózat vagy full-scope modell? Mintahálózat Full-scope Az éles üzemi SCADA-n fut és azt terheli (pl. a listákat) Típusproblémák oktatására alkalmas Funkcionálisan valósághű (Nincs GEO, séma) Aránya a valós hálózathoz Kb: 1 : 30 Az éles üzemi SCADA-tól független, azt nem terheli Helyismeret megszerzését Jogosultságok átadását Nagy kiterjedésű üzemzavarok kezelését támogatja Tökéletesen valósághű (GEO, séma) Aránya a valós hálózathoz 1 : 1

hálózathoz Kb: 1 : 30 Az éles üzemi SCADA-tól független, azt nem terheli Helyismeret megszerzését Jogosultságok

13 Mintahálózat vagy full-scope modell? Mintahálózat Full-scope Nem fejleszthető full-scope -á Ki kell találni és létre kell hozni a mintahálózatot a SCADAban (topológia, elnevezések) Eleve teljes lefedettséget biztosít A szimulátoros SCADA adatbázis másolással előállítható Változtatások manuális munkát igényelnek (drágább üzemeltetés) Változások követése automatizmusok segítségével Ár : 1 Ár : 2-2,5

mintahálózatot a SCADAban (topológia, elnevezések) Eleve teljes lefedettséget biztosít A

14 Full-scope terjedelem I. szakasz V Eredmény: E E D E D E A tanuló látja a teljes E.ON hálózat Vkapcsolási képét és az analóg V mennyiségeket. A teljes hálózat kapcsolható. V E T I V A kiválasztott 27 alállomáson és a hozzájuk tartozó hálózatrészen teljes értékűen gyakorolhatja az üzemirányítást V

15 Full-scope terjedelem II. szakasz - Védelmek kiépítése a teljes hálózatra, zárlatok elterjesztése a teljes hálózat kritikus pontjaira - Szerelőpárok mozgásának szimulációja - NTS pillanatfelvétel készítés, archiválás, visszajátszás - Menetrendek, profilok kezelése

elterjesztése a teljes hálózat kritikus pontjaira - Szerelőpárok

16 Az NTS felépítése SCADA kapcsolata Üzemirányítási helyszínek Tréneri mh. Pécsi szerverközpont Spectrum Tréneri mh. Tanulói mh. Tanulói mh. MMI (munkaállomás) SCADA Tanulói mh. szerver Tréneri mh. Tanulói mh. E.ON LAN SCADA front-end (IFS) Tréneri mh. Tanulói mh. Tanulói mh. IEC 104 Tréneri mh. NTS (Hálózati modell)

Tanulói mh. MMI (munkaállomás) SCADA Tanulói mh. szerver Tréneri mh.

17 Az MMI-ok átkapcsolása SCADA és NTS között SCADA hálózat Éles domain NTS hálózat MMI MMI Éles SCADA Szimulátor SCADA Kapcsolat Adatbázis frissítés Jogosultság beállítás

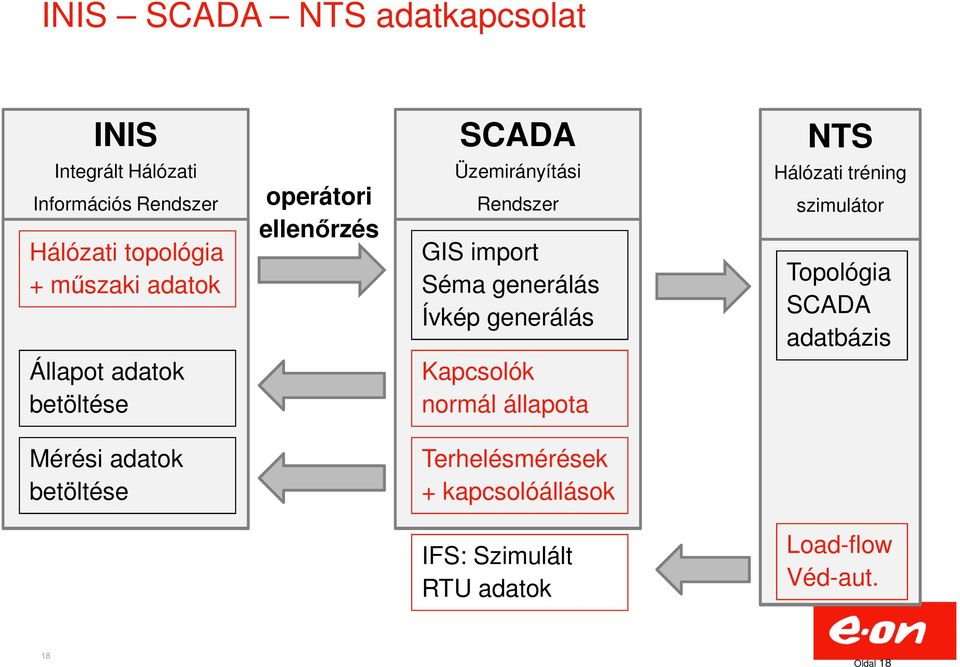

18 INIS SCADA NTS adatkapcsolat INIS SCADA NTS Integrált Hálózati Információs Rendszer Hálózati topológia + műszaki adatok operátori ellenőrzés Üzemirányítási Rendszer GIS import Séma generálás Ívkép generálás Hálózati tréning szimulátor Topológia SCADA adatbázis Állapot adatok betöltése Kapcsolók normál állapota Mérési adatok betöltése Terhelésmérések + kapcsolóállások IFS: Szimulált RTU adatok Load-flow Véd-aut. 18 Oldal 18

Hálózati tréning szimulátor Topológia SCADA adatbázis Állapot adatok betöltése Kapcsolók normál állapota

19 Ütemezés - összefoglalás - Gyorsabb betanulás - Tudás szinten tartása, vizsgáztatás - Különleges helyzetek begyakorlása - Havária gyakorlatok Rendszerfejlesztés első félévben Betanulás, finomítás augusztustól Rutin megszerzése novembertől 19

begyakorlása - Havária gyakorlatok Rendszerfejlesztés első

20 Köszönöm a figyelmet!
