1 MAGYAR ELEKTROTECHNIKA EGYESÜLET 56. VÁNDORGYŰLÉSE Mikro-állomás Egyszerűsített NAF/KÖF állomás Lóderer Albert, Varga B. Tamás, Szitás Imre E.ON Észak-dunántúli Áramhálózati Zrt. Külön köszönet a prezentáció összeállításában való segítségért Geczinger Gábor és Németh Antal uraknak!

2 Előzmények Magyar Elektrotechnikai Egyesület - Az EON csoport 2002 évben kidolgoztatta a Kisállomási típustervét az InfoPlan Kft.-vel. A terv 2008-ban átdolgozásra került, amely elsősorban a hibák, pontatlanságok eltüntetését, az időközben szükséges változtatások beépítését jelentette. - Várhatóan ben elkészül egy bővített verzió is a még hiányzó leágazás típusokkal.

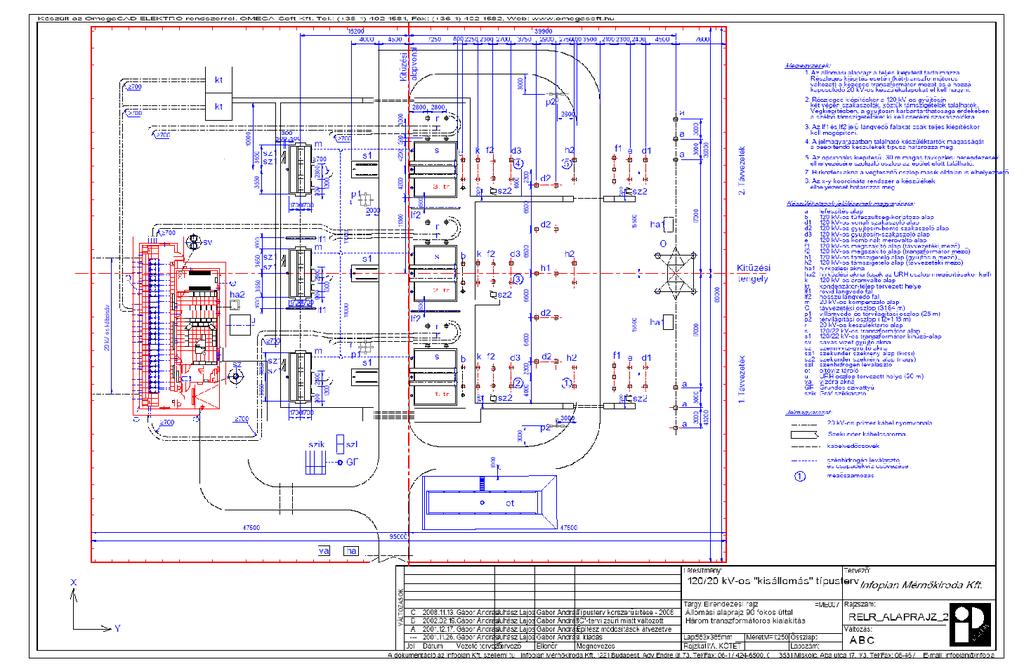

3 Előzmények Magyar Elektrotechnikai Egyesület - A terv tartalma, felépítése. - Komplett kiviteli terv, műszaki leírással, építészettel, primer és szekunder tervekkel,... - Ahol a készülékpark ismert (elsősorban a primer tervek), ott a terv gyártási terv mélységű. Pl.: primer készülékek acélszerkezeti tervei - Az építészeti terv is komplett, de ezt nyilván a mindenkori helyi előírások alapján ellenőrizni kell. - A szekunder terv blokkvázlat mélységű, amely a megvalósítandó funkciókat és azok mikéntjét is szabályozza, de készülék függetlenül. - Célul tűztük ki, hogy minden új berendezésnél, nagyobb rekonstrukciókor alkalmazásra kerüljön Kisállomási típusterv áramköri szinten. Csak akkor térjen el tőle a tervező, ha annak konkrét, elháríthatatlan műszaki indoka van.

4

5

6

7 A probléma bemutatása - Az ellátás minőségével kapcsolatos igények növekedése (üzemzavar és zavartatás) gyorsabb mint az ehhez társuló teljesítmény igény növekedés. - Csak terhelési súlypontokba helyezett transzformátor állomások megvalósítása drágább (120 kv-os hálózat és transzformátor állomás 20 kv-os hálózat átalakítás költség) - Teljesítmény igények realizálódásának kockázata (lásd gazdasági válság) - Az emiatt szükséges táppont sűrítési igények kisállomási típusterv alapján való kielégítése még hosszú időn keresztül gazdaságtalan lesz. A cél olyan megoldás amely: jelentősen kisebb beruházás igényű, mint a kisállomási típustervi megoldás, az idő jelentős részében javítja a szolgáltatás minőségét.

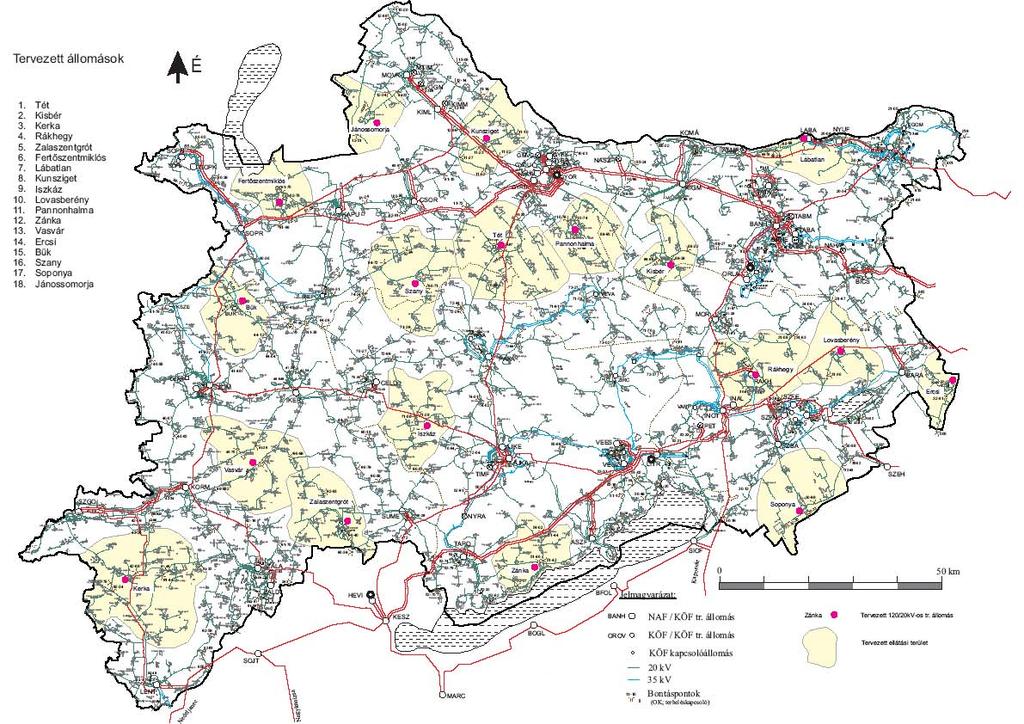

8 A Megoldás olyan helyek megtalálása, ahol Magyar Elektrotechnikai Egyesület Villamos szempontból Középfeszültségű bontási, átterhelési pont, Elegendő teljesítmény felvétel (4-5 vonalon 4-8 MVA teljesítmény) A térségben hosszú a középfeszültségű hálózathossz (>35 km) Nincs tartalékolási probléma (jelenlegi szabad kapacitással rendelkező vonalak) Földrajzi szempontból 120 kv-os betáplálási lehetőség közel van, illetve megvalósítása nem ütközik akadályba 30 km-es körök (tr állomások ellátási körzete) metszési pontján találhatók Ellátás minőségi szempontok A térségben magas az üzemzavar darabszám, GVA, LVA szám Fogyasztó panaszok rendszeresek Feszültségproblémák vannak vagy várható feszültségproblémák jelentkezhetnek A Szolgáltatási színvonal javításának az üzemzavarok, valamint a zavartatás során érintett fogyasztók számának csökkentése az egyik legcélravezet?bb megoldása

9

10 A hálózat vizsgálatok bemutatása HÁLÓZATVESZTESÉG Állomás Új állomás teljesítménye (MVA) P [kw] (érintett vonalak teljesítménye) Pv [kw] Hossz [m] P [kw] Pv [kw] P [kw] Pv [kw] P [kw] Pv [kw] Veszteség megtakarítás KW Veszteség megtakarítás HUF/év ÖSSZESEN ,2 Fertőd ,9% ,2 Jánossomorja ,2% ,8 Panonhalma ,5% ,5 Öttevény ,9% ,6 Szany ,9% ,7 Kerka ,1% ,1 Zalaszentgrót ,6% ,2 Vasvár ,0% 0,0 Csepreg ,3% ,6 Lovasverény ,1% ,2 Soponya ,3% ,0 Iszkáz ,2% ,1 Kisbér ,0% ,8 Lábatlan ,0% ,4 (15 HUF/kWh)

11 A hálózat vizsgálatok bemutatása ZAVARTATÁS Magyar Elektrotechnikai Egyesület, CSÖKKENÉS évek átlaga Beavatkozás után várható Állomás Új állomás teljesítménye (MVA) B szám csökkenés GVA+LVA (db) üzemzav. (db) kiesett energia (kwh) Zavart fogy. (db) B szám kiesett energia (kwh) Zavart fogy. (db) B szám ÖSSZESEN , ,0% , , Fertőd , ,0% , , Jánossomorja , ,4% , , Panonhalma , ,6% , , Öttevény , ,6% , , Szany , ,5% , , Kerka , ,4% , , Zalaszentgrót , ,1% , , Vasvár , Csepreg , ,6% , , Lovasverény , ,1% , , Soponya , ,3% , , Iszkáz , ,4% , , Kisbér , ,0% , , Lábatlan , ,3% , , A vizsgálatoknál feltételeztük, hogy az üzemzavarok száma nem csökken, viszont hatásuk az ellátó vonal normál üzemállapotának megváltoztatásával csak a fogyasztók egyik részénél jelentkeznek. Ezzel jelentősen növelhető a fogyasztók minőség érzékelése.

12 A mikro-állomás kialakítása - A tervezés során alkalmazott alapvető kiindulási feltételek: kv-on 1 db transzformátor mez? létesül - Az állomás 120 kv-os csatlakozásánál és az állomáson belül az N-1 elv nem kerül betartásra, az állomást a középfeszültségű hálózat tartalékolja az állomás nélküli hálózat normál hálózatképével. - Az állomás szabadtéri primer része a későbbiekben a kisállomási típusterv alapján kis átalakítással felhasználható legyen kv-on T csatlakozási kép. - A várható kis terhelésnek megfelelően optimalizált 120/20 kv-os transzformátor teljesítmény (16 MVA) - 20 kv-os kapcsoló berendezés és szekunder rendszer konténerben (a későbbiek során nem bővíthető) - A teljes középfeszültségű rész, valamint az állomás teljes szekunder rendszere egy vagy kettő csak néhány külső kapcsolattal rendelkező szállítható konténerben legyen elhelyezve. - A középfeszültségű rész 1 db betápláló és 5 db leágazási cellával rendelkezzen. Bővítési lehetőség nem szükséges. - Az állomás minden berendezése a kisebb ellátási körzet, a kisebb teljesítmény és a kisebb zárlati teljesítmény alapján optimalizáltan a lehető legolcsóbb legyen.

13 A Kerka állomás megvalósítása - Az A tervet az ETV-ERŐTERV ZRt. készítette. - Megvalósíthatósági tanulmány - Berendezés specifikációk - Előzetes hatósági egyeztetések Magyar Elektrotechnikai Egyesület - A kivitelezés pályáztatása az A terv és a megrendelő által készített műszaki kiegészítés alapján történt. - A nyertes ajánlat és az abban közreműködők: - Kivitelező, fővállalkozó OVIT ZRt. - Konténer gyártó alvállalkozó Infoware Zrt. - KÖF kapcsoló berendezés (Kerka) Schneider Electric SM6. - KÖF kapcsoló berendezés (Kisbér) ABB Unimix. - Védelmi, automatika és irányítástechnikai rendszer ABB Kft.

14

15

16 Üzemeltetés Magyar Elektrotechnikai Egyesület - Kockázatok: - A mikro-állomás üzemzavara (rendelkezésre nem állása) a szokásos állomási üzemzavaroknál jóval hosszabb ideig fennállhat az N-1 elv hiánya miatt. - A speciális és új berendezések miatt az első időkben nem fogunk tartalékokkal rendelkezni. - A mikro-állomás nélküli hálózat normál üzemállapota elfelejtődik. - Nincs közvetlenül olyan kényszerítő körülmény, ami miatt a mikro-állomás kisállomássá építése, egy adott teljesítmény színt felett kötelezően megtörténne. - Továbbfejlesztés: - A mikro-állomás 8 10 MVA terhelés felett kisállomássá fejlesztendő. - A feleslegessé váló berendezések (konténer, 16 MVA-es transzformátor, kisebb teljesítményű csillagpontképző transzformátor és ívoltó tekercs) másik mikro-állomás létesítésére használandók fel.

17 Költségek összehasonlítása Magyar Elektrotechnikai Egyesület - Konkrét megvalósulási költségek a megvalósulás évének árszintjén - Csak az állomáshoz kapcsolódó költségeket tartalmazzák, a 120 kv-os csatlakozásét nem. Beruházási költségek (MFt) Állomás típus Állomás Év Költség Kisállomás Kőszeg Csökkentett kisállomás Tét Mikro-állomás Kerka

18 Összefoglalás Magyar Elektrotechnikai Egyesület - A koncepció kialakításakor az volt az elképzelésünk, hogy a terv akkor sikeres, ha kb. 45 % költség megtakarítás érhető el a kisállomási típustervhez képest, tehát egy kisállomás költségéből közel két mikro-állomás építhető. - Természetesen a mikro-állomással kapcsolatban végső tény költségekkel és üzemeltetési tapasztalatokkal még nem rendelkezünk. - A bemutatott költségeket, valamint az elmúlt időszak árváltozásait figyelembe véve a koncepció elvi szinten sikeresnek mondható.

19 Köszönjük a figyelmüket!
