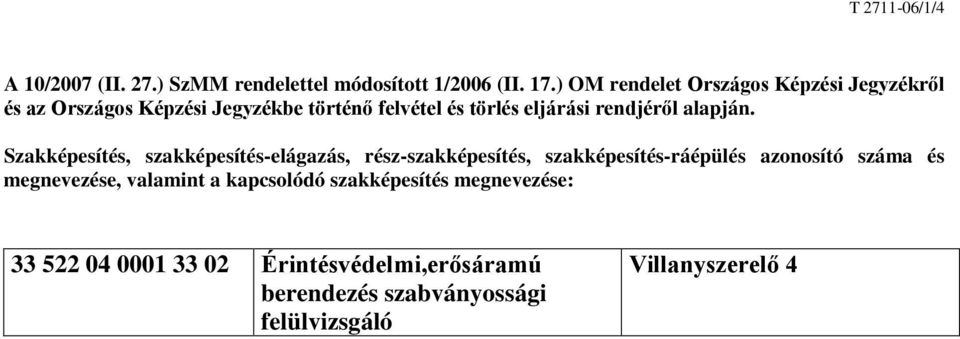

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Érintésvédelmi,erősáramú berendezés szabványossági felülvizsgáló Villanyszerelő 4

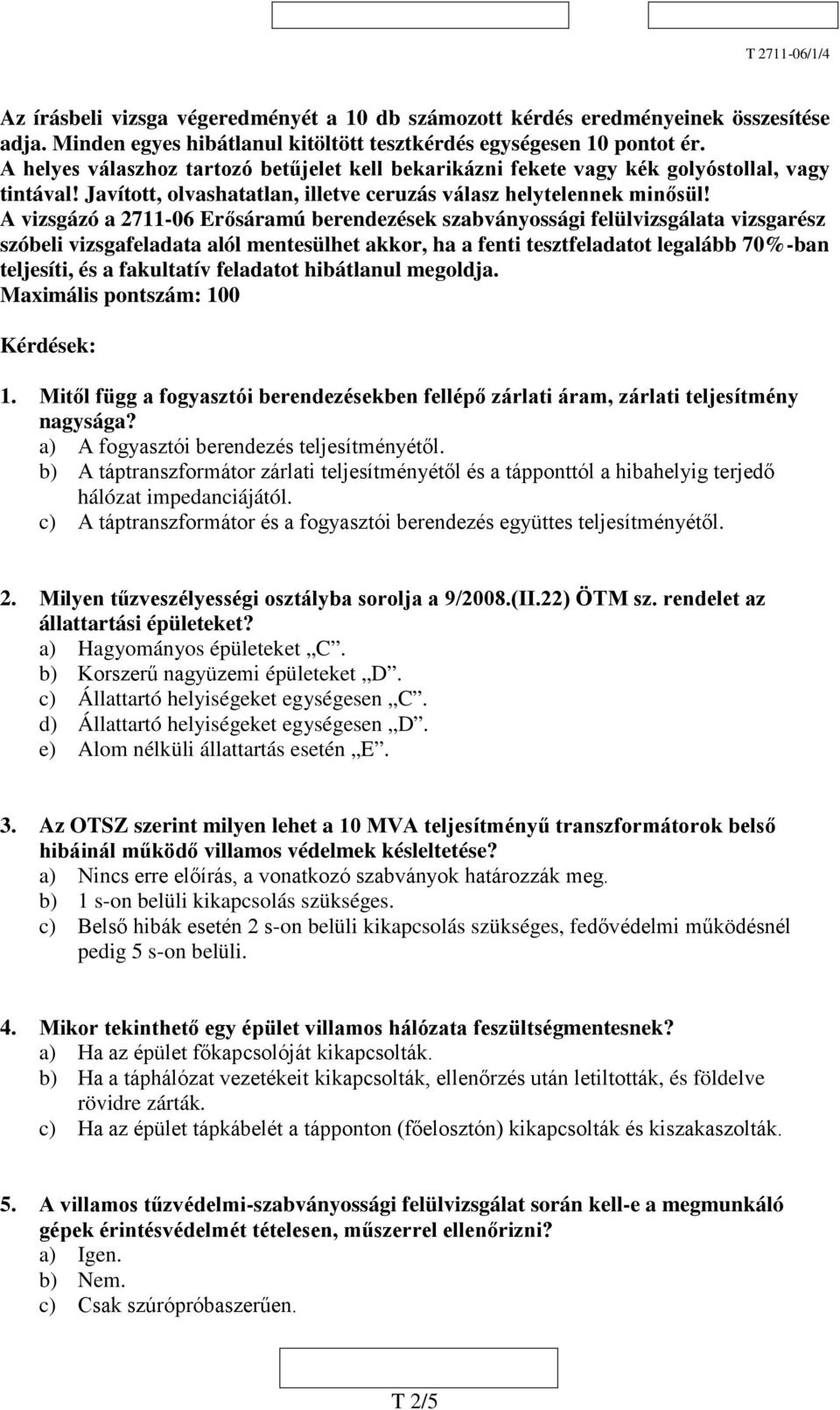

2 Az írásbeli vizsga végeredményét a 10 db számozott kérdés eredményeinek összesítése adja. Minden egyes hibátlanul kitöltött tesztkérdés egységesen 10 pontot ér. A helyes válaszhoz tartozó betűjelet kell bekarikázni fekete vagy kék golyóstollal, vagy tintával! Javított, olvashatatlan, illetve ceruzás válasz helytelennek minősül! A vizsgázó a Erősáramú berendezések szabványossági felülvizsgálata vizsgarész szóbeli vizsgafeladata alól mentesülhet akkor, ha a fenti tesztfeladatot legalább 70%-ban teljesíti, és a fakultatív feladatot hibátlanul megoldja. Maximális pontszám: 100 Kérdések: 1. Mitől függ a fogyasztói berendezésekben fellépő zárlati áram, zárlati teljesítmény nagysága? a) A fogyasztói berendezés teljesítményétől. b) A táptranszformátor zárlati teljesítményétől és a tápponttól a hibahelyig terjedő hálózat impedanciájától. c) A táptranszformátor és a fogyasztói berendezés együttes teljesítményétől. 2. Milyen tűzveszélyességi osztályba sorolja a 9/2008.(II.22) ÖTM sz. rendelet az állattartási épületeket? a) Hagyományos épületeket C. b) Korszerű nagyüzemi épületeket D. c) Állattartó helyiségeket egységesen C. d) Állattartó helyiségeket egységesen D. e) Alom nélküli állattartás esetén E. 3. Az OTSZ szerint milyen lehet a 10 MVA teljesítményű transzformátorok belső hibáinál működő villamos védelmek késleltetése? a) Nincs erre előírás, a vonatkozó szabványok határozzák meg. b) 1 s-on belüli kikapcsolás szükséges. c) Belső hibák esetén 2 s-on belüli kikapcsolás szükséges, fedővédelmi működésnél pedig 5 s-on belüli. 4. Mikor tekinthető egy épület villamos hálózata feszültségmentesnek? a) Ha az épület főkapcsolóját kikapcsolták. b) Ha a táphálózat vezetékeit kikapcsolták, ellenőrzés után letiltották, és földelve rövidre zárták. c) Ha az épület tápkábelét a tápponton (főelosztón) kikapcsolták és kiszakaszolták. 5. A villamos tűzvédelmi-szabványossági felülvizsgálat során kell-e a megmunkáló gépek érintésvédelmét tételesen, műszerrel ellenőrizni? a) Igen. b) Nem. c) Csak szúrópróbaszerűen. T 2/5

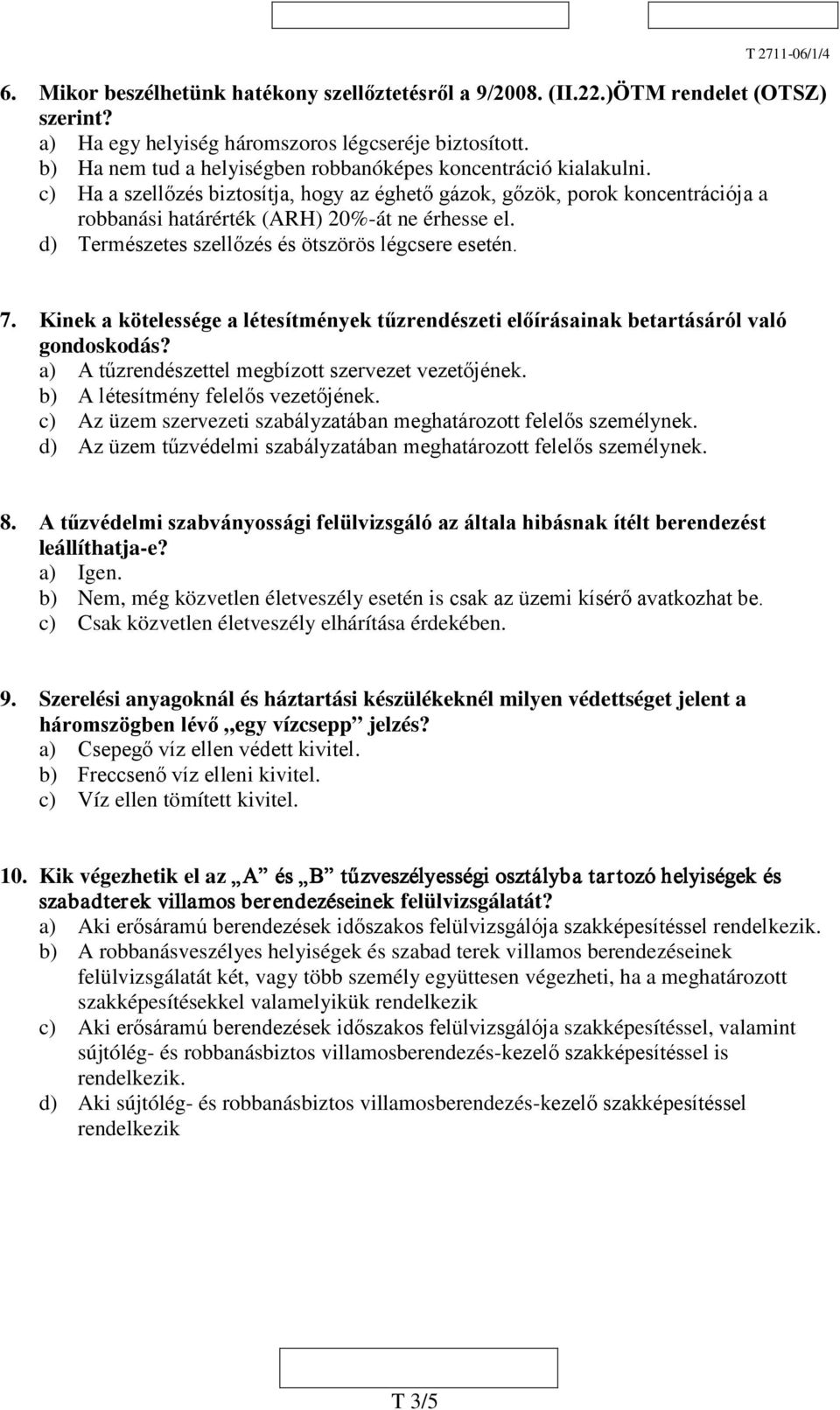

3 6. Mikor beszélhetünk hatékony szellőztetésről a 9/2008. (II.22.)ÖTM rendelet (OTSZ) szerint? a) Ha egy helyiség háromszoros légcseréje biztosított. b) Ha nem tud a helyiségben robbanóképes koncentráció kialakulni. c) Ha a szellőzés biztosítja, hogy az éghető gázok, gőzök, porok koncentrációja a robbanási határérték (ARH) 20%-át ne érhesse el. d) Természetes szellőzés és ötszörös légcsere esetén. 7. Kinek a kötelessége a létesítmények tűzrendészeti előírásainak betartásáról való gondoskodás? a) A tűzrendészettel megbízott szervezet vezetőjének. b) A létesítmény felelős vezetőjének. c) Az üzem szervezeti szabályzatában meghatározott felelős személynek. d) Az üzem tűzvédelmi szabályzatában meghatározott felelős személynek. 8. A tűzvédelmi szabványossági felülvizsgáló az általa hibásnak ítélt berendezést leállíthatja-e? a) Igen. b) Nem, még közvetlen életveszély esetén is csak az üzemi kísérő avatkozhat be. c) Csak közvetlen életveszély elhárítása érdekében. 9. Szerelési anyagoknál és háztartási készülékeknél milyen védettséget jelent a háromszögben lévő egy vízcsepp jelzés? a) Csepegő víz ellen védett kivitel. b) Freccsenő víz elleni kivitel. c) Víz ellen tömített kivitel. 10. Kik végezhetik el az A és B tűzveszélyességi osztályba tartozó helyiségek és szabadterek villamos berendezéseinek felülvizsgálatát? a) Aki erősáramú berendezések időszakos felülvizsgálója szakképesítéssel rendelkezik. b) A robbanásveszélyes helyiségek és szabad terek villamos berendezéseinek felülvizsgálatát két, vagy több személy együttesen végezheti, ha a meghatározott szakképesítésekkel valamelyikük rendelkezik c) Aki erősáramú berendezések időszakos felülvizsgálója szakképesítéssel, valamint sújtólég- és robbanásbiztos villamosberendezés-kezelő szakképesítéssel is rendelkezik. d) Aki sújtólég- és robbanásbiztos villamosberendezés-kezelő szakképesítéssel rendelkezik T 3/5

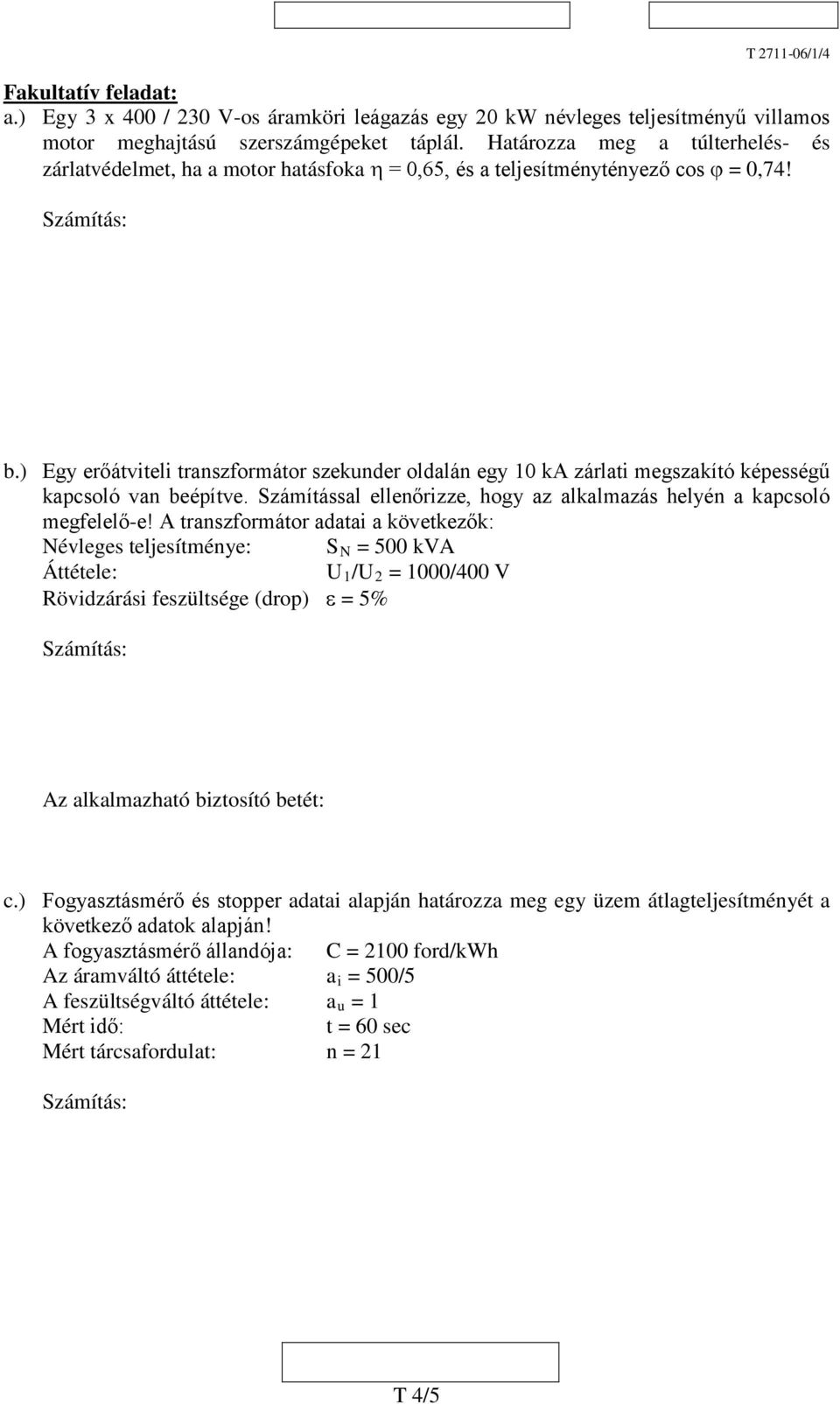

4 Fakultatív feladat: a.) Egy 3 x 400 / 230 V-os áramköri leágazás egy 20 kw névleges teljesítményű villamos motor meghajtású szerszámgépeket táplál. Határozza meg a túlterhelés- és zárlatvédelmet, ha a motor hatásfoka η = 0,65, és a teljesítménytényező cos ϕ = 0,74! b.) Egy erőátviteli transzformátor szekunder oldalán egy 10 ka zárlati megszakító képességű kapcsoló van beépítve. Számítással ellenőrizze, hogy az alkalmazás helyén a kapcsoló megfelelő-e! A transzformátor adatai a következők: Névleges teljesítménye: S N = 500 kva Áttétele: U1/U 2 = 1000/400 V Rövidzárási feszültsége (drop) ε = 5% Az alkalmazható biztosító betét: c.) Fogyasztásmérő és stopper adatai alapján határozza meg egy üzem átlagteljesítményét a következő adatok alapján! A fogyasztásmérő állandója: C = 2100 ford/kwh Az áramváltó áttétele: a i = 500/5 A feszültségváltó áttétele: au = 1 Mért idő: t = 60 sec Mért tárcsafordulat: n = 21 T 4/5

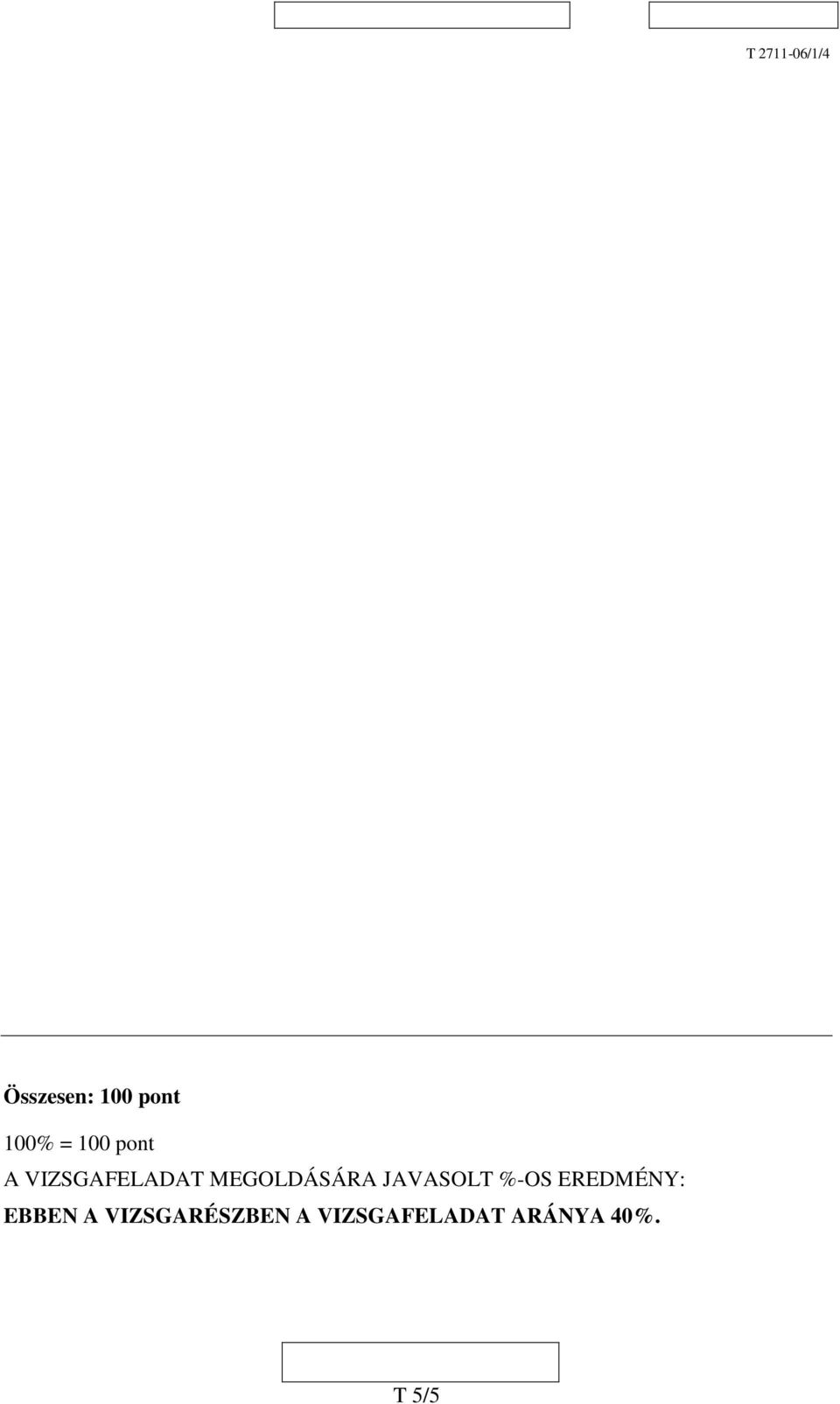

5 Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40%. T 5/5
