1 ELMŰ/ÉMÁSZ SZTENDERDRENDSZERÉNEK BEMUTATÁSA Kajtor János ELMŰ Hálózati Kft. Hálózatoptimalizálás 1. OLDAL

2 ELŐZMÉNYEK 2006-ig A hálózati elemek beszerzésénél eltérő precizitású és formátumú specifikációk 2006: RWE ELMŰ/ÉMÁSZ hálózati elemek sztenderdjeinek harmonizálása Új MIR beveztése: sztenderdizálási folyamatok rögzítése Rendszer elvi felépítése Meglévő szabályozók, specifikációk beazonosítása Éves sztenderdizálási terv (minden évben készül) január: elektronikus nyilvántartó rendszer 2. OLDAL

3 Fogalmak Sztenderdizálás A hálózat struktúrájával, tervezési/létesítési műszaki megoldásaival, a hálózati építőelemekkel szemben támasztott azon Társasági követelmények rendszerezett rögzítése, amelyek a hálózat minden szervezeti egységére egyaránt kötelezően érvényesek. 3. OLDAL

4 Fogalmak II. Standardok optimalizálása (tipizálás): A standard követelményeket teljesítő termékkörön belül azon szűkebb, konkrét termékcsoport meghatározása, amely gazdaságossági, üzemeltetési, konstrukciós szempontok alapján legjobban megfelel igényeinknek. Standardok harmonizálása: A standard követelmények cégcsoporthoz tartozó más társaságokkal való egységesítése a beszerzési gazdaságossági szempontok figyelembe vételével, tekintettel a nemzeti hálózat-kialakulási történelmi adottságokból következő specifikus műszaki követelményekre. 4. OLDAL

5 Célok A hálózati szabályozások strukturált rendszerének létrehozatala. Szabályozatlan területek feltárása. Szabályozások hierarchiájának rendezése. Végrehajtás irányítására alkalmas rendszer létrehozatala. A hálózati elemek sztenderdjein keresztül egységesítés, és mennyiségi árelőnyök elérése. 5. OLDAL

6 HÁLÓZATI STRATÉGIA Felépítés IRÁNYELVEK TÍPUSTERVEK, TÍPUSMEGOLDÁSOK HÁLÓZATI ELEMEK (anyagok) HÁLÓZATI BEAVATKOZÁSOK (munkatételek) 6. OLDAL

7 SZTENDERDEK RENDSZERE Munkatételek HÁLÓZATI BEAVATKOZÁSOK HÁLÓZAT ELEMEI (Anyagok) IRÁNYELVEK MŰSZAKI MEGOLDÁSOK Fejlesztési/megszüntetési irányelv - Nagyfeszültség - Közép-/kisfeszültség Üzemzavar elhárítás Transzformátorok Oszlopok Karbantartás Típus-/iránytervek Fojtótekercsek Vasszerkezetek Létesítés Típusmegoldások Kapcsolóberendezések Szigetelők Rekonstrukció Kapcsoló-készülékek Vezetékek Mérőhelyi munkák Földelő rendszerek Kötőelemek Kiviteli tervezés Rekonstrukciós irányelv Ütemeltetési irányelv - Karbantartás - Üzemtartás - Üzemzavarelhárítás Védelmek Kábelek Szekunder technika Kábelszerelvények Tervezési irányelv Mérőváltók Kompakt állomások Létesítési irányelv Túlfeszültség-védelmi eszközök Stb. Irányelv: Paraméterek, amelyek meghatározzák a hálózatok elemeivel szemben alapvető követelményeket. Típus/iránytervek: A hálózatok tipizált elemeire vonatkozó olyan tervrészletek, amelyek önmagukban nem alkalmasak komplex kivitelezésre. Hálózat elemei: A hálózat fő építőelemeivel szemben támasztott részletes követelmények. Hálózati beavatkozások: A hálózati beavatkozásokat végzőkkel szemben támasztott részletes követelmények. Munkatételek: Azon elemi munkák összessége, amelyekből egyegy hálózati beavatkozás leírható. Típusmegoldások: Olyan tipizált eljárások, munkafolyamatok, technológiák, amelyek egységes kivitelezési rendje biztosítja a hálózat üzembiztonságát. 7. OLDAL

8 Szabályozás 4 folyamat 3 szabályzat: T_U -7_1 sz A hálózati sztenderdek rendszere és ügyrendje D_VU-005_ 1 A hálózati sztenderdek készítésével, alkalmazásával kapcsolatos tevékenységek N_VU-29_NSG Sztenderd nyilvántartás rendje 8. OLDAL

9 Alkalmazás Irányelvek: Az ARIS (szabályozási) rendszeren keresztül hatályosak a hálózati szakterületekre. Alkalmazásuk kötelező. Típustervek, típusmegoldások Alkalmazásuk és alkalmazásuknak ellenőrzése kötelező a minősített tervezők és a hálózati szakterület részére. Hálózati elemek Az elemek beszerzésénél, és az alkalmazók tájékoztatásánál. Hálózati beavatkozások A szolgáltatások beszerzésekor, és a munkák elszámolásakor. 9. OLDAL

10 Sztenderdek alkalmazásának folyamata Kidolgozás Meghatározás I. II. Megismerés Operatív feladatot végzők közötti felosztás Alkalmazás Oktatás Szabályozás Értékelés, visszacsatolás III. 10. OLDAL

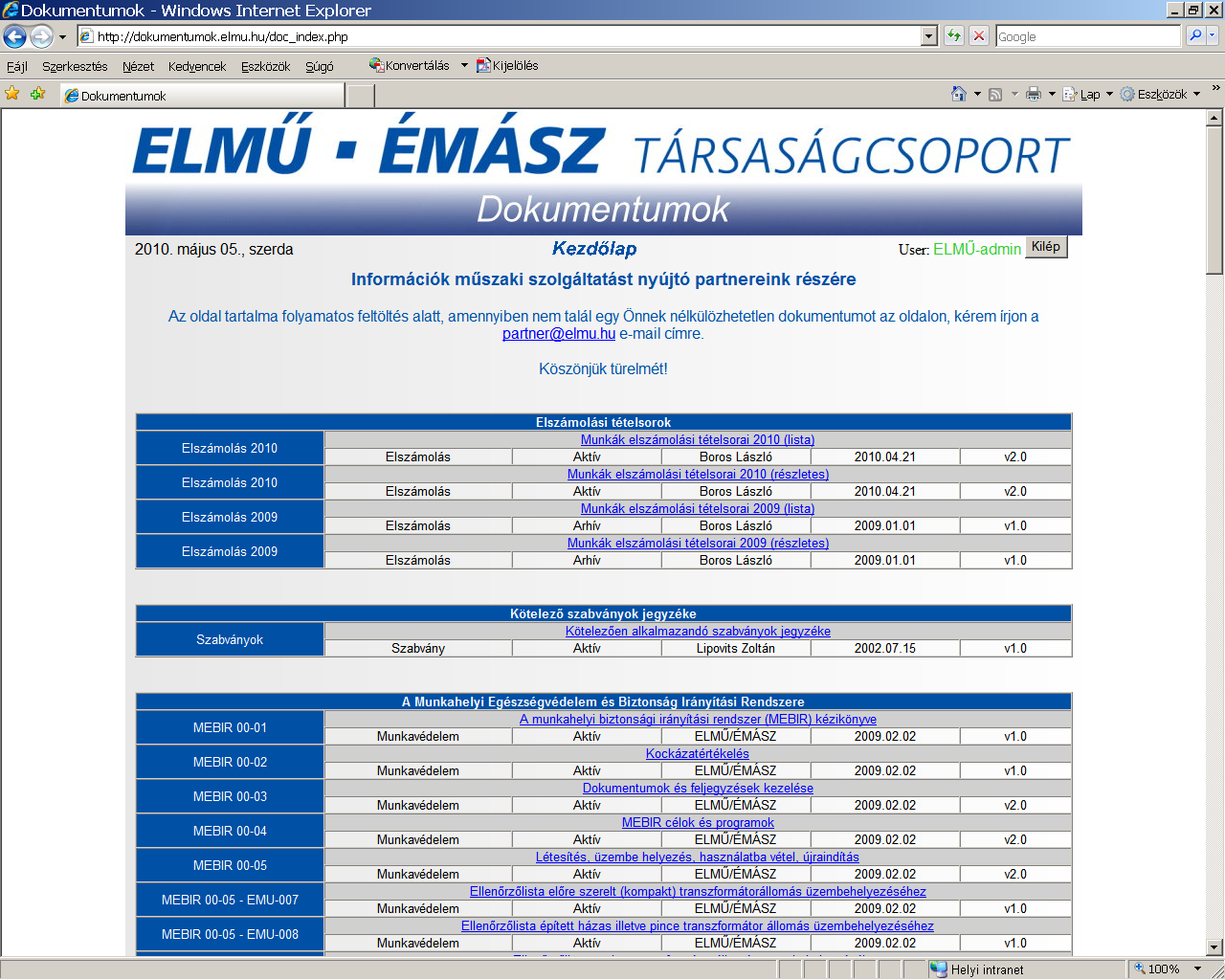

11 ELÉRHETŐSÉGEK Szabályzatok ARIS-ban (intraneten) és részlegesen az interneten A teljes elektronikus nyilvántartási rendszer: SZTENDERD NYILVÁNTARTÓ RENDSZER Intraneten és Interneten: ( Több, mint 100 irányelv, típusterv, hálózati anyag- és beavatkozás sztenderd) (ELMŰ NyRt. Műszaki támogatás igazgatóság hozta létre és üzemelteti) 11. OLDAL

12 12. OLDAL

13 13. OLDAL

14 14. OLDAL

15 15. OLDAL

16 16. OLDAL

17 FORMÁTUM 17. OLDAL

18 HATÉKONYSÁG A rendszer készültsége különösen a KÖF/KIF elosztó hálózaton - teljes körűnek tekinthető. Ezen szegmens hatékonyságának növelése jelenleg az alkalmazás elterjesztésével folyik. Lényeges mennyiségi hatékonyságjavulás a NAF hálózatokon és állomásokban érhető még el újabb sztenderdek elkészítésével. Ezt célozzák az idei évi terveink. (~ 15 új sztenderd bevezetése) 18. OLDAL

19 Feladatkörök, felelőségek, NyRt. Műszaki támogatás a sztenderd rendszer egységes szemléletben történő felépítéséért, kezeléséért, karbantartásáért, az RWE cégcsoport részéről kezdeményezett harmonizálások figyelembe vételével, a sztenderdek harmonizálásának irányításáért, éves sztenderdizálási terv elkészítéséért, a jóváhagyott sztenderdek adatbázisban történő rögzítéséért és az intraneten való megjelentetéséért, az új sztenderdekről az érintettek tájékoztatásáért, DSO éves sztenderdizálási terv előkészítésében való közreműködésért, a sztenderdek harmonizálásában való szakértői szakmai közreműködésért, a sztenderdek kidolgozásáért és jóváhagyásáért, valamint a sztenderdek bevezetését követően alkalmazásuk ellenőrzéséért, NSG a sztenderdek alkalmazásáért a sztenderdek külső szolgáltatók általi betartatásáért a sztenderdek elkészítésében történő szakértői szakmai közreműködésért, a betartás méréséért alkalmazás tapasztalatainak visszacsatolásáért 19. OLDAL
