1 26. Távhő Vándorgyűlés: A JÖVŐ A TÉT! szeptember LILLAFÜRED Út a gyűjtőkéményektől a távhőrendszerig Debrecenben az Ispotály utcai lakótelepen Vaskó János műszaki munkatárs Debreceni Hőszolgáltató Zrt.

2 TARTALOMJEGYZÉK 1. Lakótelep bemutatása 2. Múlt 3. Jelen 4. Közeljövő 5. Vizionált jövőkép 6. Összefoglalás

3 1. Lakótelep bemutatása Ispotály utcai lakótelep Építés kezdete: 1969; lakásszám: 734 darab sávalap + előregyártott középblokk + lapostető 6db IX. emeletes, 12db IV. emeletes épület IX. emeletes épületek alatt nem készült pinceszint!

4 2. MÚLT ÉPÜLETEKBEN CSAK GÁZSZOLGÁLTATÁS Gépészeti kialakítás Fűtés Szobákban gázkonvektor Konyha + fürdőszoba: gyűjtőkéménybe kötött fali gázfűtő készülék HMV Gyűjtőkéménybe kötött gáz vízmelegítő

5 Füstgázelvezetés Egycsatornás gyűjtőkémény (TERMOFOR) Rendszer jellemzők: 60-as évek Nagy teljesítményű készülékek Gázüzemű készülékek Füstgázhőmérséklet ~100 C Huzatmegszakító Szakaszos üzem TERMOFOR gyűjtőkémény

6 1978-ban HALÁLOS baleset Halál oka: füstgázmérgezés Bírósági vizsgálat eredménye: a gyűjtőkémény fala eresztette át a füstgázt Bírósági döntés: Gyűjtökémények végleges befalazása Gyűjtőkéménybe kötött gázfűtésre és melegvíz ellátásra más alternatív MEGOLDÁS kidolgozása MEGOLDÁS I: konyha fűtésére konvektor felszerelés

7 MEGOLDÁS II. MEGJELENIK A HŐSZOLGÁLTATÁS A Debreceni Tervező Vállalatot (KELETTERV) felkérték a fürdőszoba fűtés és melegvíz ellátás távfűtéssel történő kidolgozására. Kialakított műszaki megoldás: HMV: Szolgáltatói HMV hőközpont kialakítás és épületek közötti ill. épületen belüli vezetékhálózat kiépítése. Fűtés: A kivitelezési költségek csökkentése érdekében a fürdőszobai fűtőtestekbe használati melegvizet vezettek fűtőközegként. A kialakított rendszer (Városi Tanács által) üzemeltetésre átadásra került Társaságunk jogelődjének a Debreceni Hőszolgáltató és Vasipari Vállalatnak.

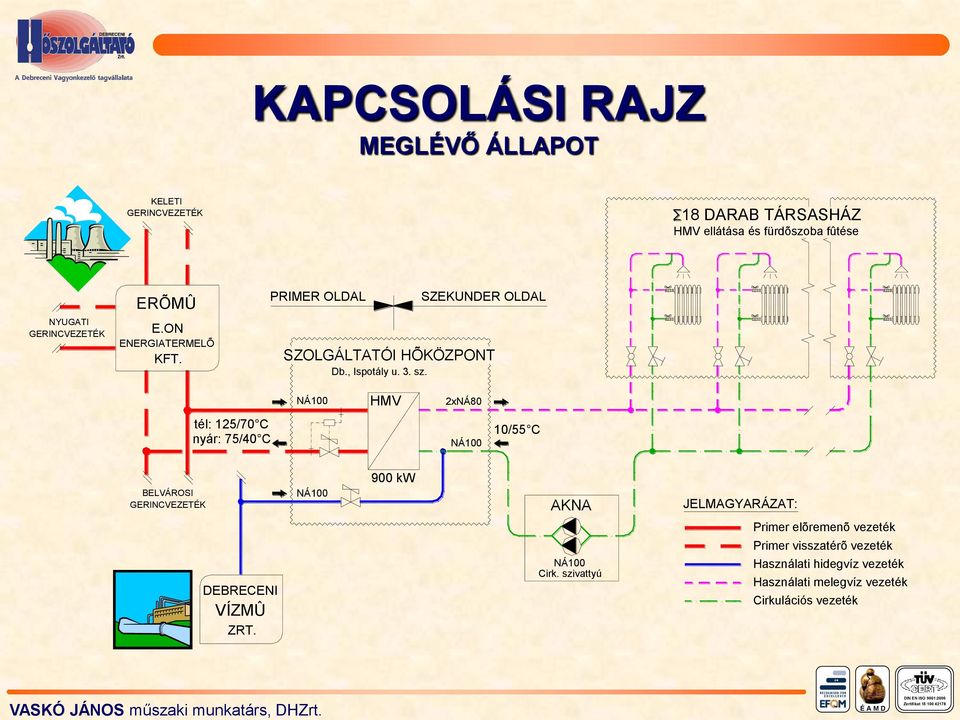

8 KAPCSOLÁSI RAJZ MEGLÉVŐ ÁLLAPOT KELETI GERINCVEZETÉK 18 DARAB TÁRSASHÁZ HMV ellátása és fürdõszoba fûtése NYUGATI GERINCVEZETÉK ERÕMÛ E.ON ENERGIATERMELÕ KFT. PRIMER OLDAL SZEKUNDER OLDAL SZOLGÁLTATÓI HÕKÖZPONT Db., Ispotály u. 3. sz. NÁ100 HMV 2xNÁ80 tél: 125/70 C nyár: 75/40 C NÁ100 10/55 C BELVÁROSI GERINCVEZETÉK NÁ kw AKNA JELMAGYARÁZAT: DEBRECENI VÍZMÛ ZRT. NÁ100 Cirk. szivattyú Primer elõremenõ vezeték Primer visszatérõ vezeték Használati hidegvíz vezeték Használati melegvíz vezeték Cirkulációs vezeték

9 TÉRKÉPSZELVÉNY ISPOTÁLY LAKÓTELEP Erzsébet utca Salétrom utca HKP Ispotály utca JELMAGYARÁZAT: Primer vezetékhálózat védőcsatornában HMV vezetékhálózat védőcsatornában Cirkulációs szivattyú akna Szolgáltatói hőközpont HKP

10 3. JELEN ÉPÜLETEKBEN GÁZ-, ÉS HŐSZOLGÁLTATÁS A meglévő hőszolgáltatás PROBLÉMÁI: Leamortizálódott rendszer 35 év Nagy hőveszteségű hőközpont és védőcsatornában vezetett melegvíz, cirkulációs hálózat ~1.500 méter (4-5/4 ) Hidraulikailag kedvezőtlen elhelyezésű cirkulációs szivattyúk aknában villamos energia veszteség Kiterjedt HMV, cirkulációs rendszer beszabályozási problémái Hibára érzékeny közös szekunder rendszer Hőmennyiség mérése csak a szolgáltatói hőközpontban Melegvíz hőfokának központi beállítási lehetősége Finomszemcsés hordalék bejutása a melegvíz hálózatba

11 Szolgáltatási PROBLÉMÁK I. Vezetékhibák: Kép készült: Nem vízzáró védőcsatorna Földbemosás Tönkrement, hiányos hőszigetelés Korrodált vezetékek Következmény: Szolgáltatás kiesés Elégedetlen felhasználó

12 Szolgáltatási PROBLÉMÁK II. Minőségromlás: Képet felhasználó készítette Vezetéki hibaelhárítás után készült Finomszemcsés üledék a előfordulása melegvízben Következmény: Időszakosan korlátozott melegvíz felhasználhatóság Elégedetlen felhasználó

13 Probléma MEGOLDÁSOK Szóba jöhető lehetőségek 1. Meglévő rendszer felújítása 2. Meglévő szolgáltatói melegvíz termelő hőközpont szétbontása Épületenként kialakított felhasználói melegvíz hőközpontok Korszerű, földbe fektetett előreszigetelt primer vezetékhálózat kiépítése épületek között Új hőközponti villamos főmérők létesítése Épületenként hőközponti hidegvíz főmérő kialakítás

14 DH Zrt. - DÖNTÉS KÖVETELMÉNY: a felújítás a kor követelményeinek és a törvényi szabályozásnak feleljen meg DÖNTÉS a szolgáltatói HMV hőközpont szétbontása mellett évben Döntés előterjesztése Tulajdonos felé Ezzel párhuzamosan induló folyamatok (2009-től): Adatgyűjtés Helyszíni felmérések Tájékoztatók kiküldése, részvétel közgyűléseken Hozzájárulások, megállapodások, engedélyek beszerzése Engedélyezési, kiviteli tervek készítése

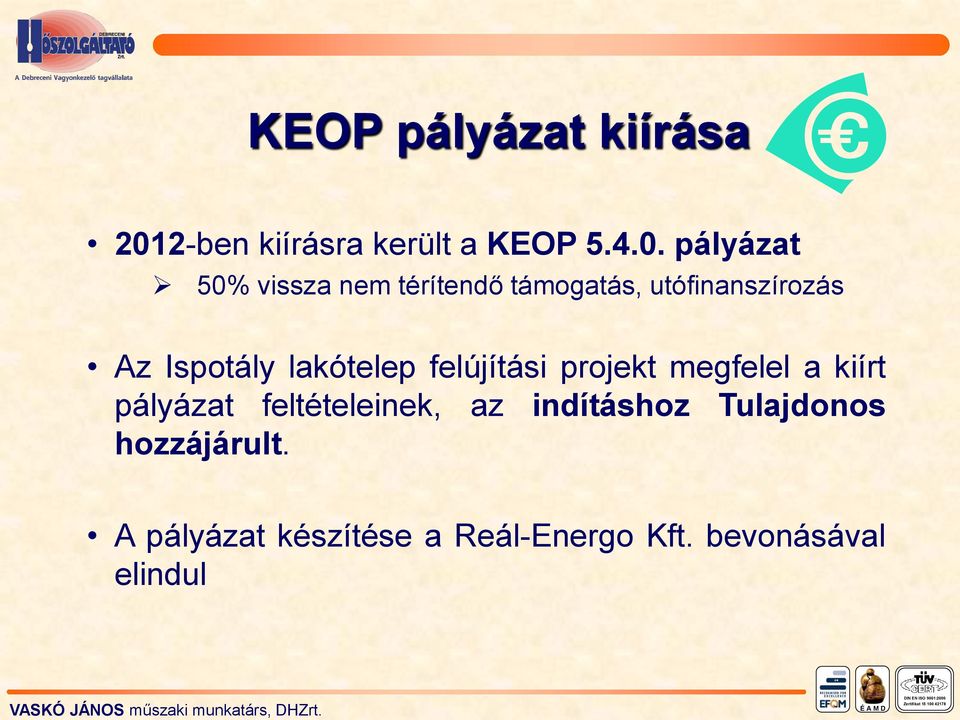

15 KEOP pályázat kiírása 2012-ben kiírásra került a KEOP pályázat 50% vissza nem térítendő támogatás, utófinanszírozás Az Ispotály lakótelep felújítási projekt megfelel a kiírt pályázat feltételeinek, az indításhoz Tulajdonos hozzájárult. A pályázat készítése a Reál-Energo Kft. bevonásával elindul

16 NÁ32/110 NÁ32 KPE SZEKUNDER OLDAL KAPCSOLÁSI RAJZ TERVEZETT ÁLLAPOT 18 DARAB TÁRSASHÁZ HMV ellátása és fürdõszoba fûtése KELETI GERINCVEZETÉK NYUGATI GERINCVEZETÉK ERÕMÛ E.ON ENERGIATERMELÕ KFT. PRIMER OLDAL TERVEZÉSI HATÁR HMV 90kW 90kW 90kW 120kW HMV HMV HMV tél: 125/70 C nyár: 75/40 C BELVÁROSI GERINCVEZETÉK JELMAGYARÁZAT: DEBRECENI VÍZMÛ ZRT. DEBRECENI HÕSZOLGÁLTATÓ ZRT. DISZPÉCSER KÖZPONT Db., Jerikó u. 23. Primer elõremenõ vezeték Primer visszatérõ vezeték Használati hidegvíz vezeték Használati melegvíz vezeték Cirkulációs vezeték Adatátviteli hálózat DIN EN ISO 9001:2000

17 V e s z t e s é g [GJ] DIN EN ISO 9001:2000 Várható veszteség CSÖKKENÉS Ispotály lakótelep számolt veszteségei ÉVES szinten Forrás: Reál-Energo Kft Jelenleg Átalakítás után Várható megtakarítás Vezetékhálózat (HŐ) Hőközpont (HŐ) Hőközpont (VILLAMOS E.) Összesen

18 VÁSÁROLT vs. ELADOTT vízmennyiség Megnevezés Vásárolt hidegvíz [m 3 ] Számlázott melegvíz [m 3 ] Különbség (veszteség) [m 3 ] Különbség (veszteség) [%] Ispotály u. 3. szolgáltatói hőközpont Összesen Debrecen város , ,41

19 Eddig felmerült NEHÉZSÉGEK Hőközpont helyiségek igénylése új építés Elhúzódó egyeztetések, közgyűlési döntések, megállapodások Közös képviselő változás Felajánlott helyiség megváltoztatása a megállapodásban szereplőhöz képest Hőközpont létesítésére átadott kis alapterület IX. emeletes társasházaknál NINCS pinceszint Kezelhetőséget, karbantarthatóságot figyelembe venni Vezetéki, hőközponti, villamos tervek folyamatos átdolgozása az időközben megváltozott körülményeknek megfelelően

20 1,3m DIN EN ISO 9001:2000 PÉLDA hőközpont kialakításra 2,2m HKP 2,9m 2 IX emeletes épületek hőközponti blokkja Alapterület: 2,9 m 2! Szempontok: szerelhetőség kezelhetőség karbantarthatóság

21 A szükséges hozzájárulások, engedélyek beszerzése, megállapodások megkötése, valamint az engedélyezési és kiviteli tervdokumentációk és költségvetések készítése befejeződött (2013. március) Támogatási szerződés megkötésének előkészítése ITT TARTUNK MOST!

22 4. (A) KÖZELJÖVŐ (a tét) ÉPÜLETEKBEN TOVÁBBRA IS GÁZ-, ÉS HŐSZOLGÁLTATÁS Projekt pályáztatása nyílt közbeszerzési eljárással Szerződéskötés nyertes kivitelezővel A KEOP pályázatnak, kiviteli terveknek megfelelően elkészülnek a helyi felhasználói hőközpontok és az új hőközpontokat ellátó primer vezetékhálózat kivitelezései (várhatóan 2014 évben) Kivitelezés közben üzemben kell tartani a meglévő melegvíz hálózatot!

23 (EL)VÁRT EREDMÉNYEK ÉPÜLETENKÉNTI PRIMER FELHASZNÁLÓI HŐKÖZPONT ÉPÍTÉSTŐL Felhasználók elégedettségi szintjének növekedése Kevesebb hőveszteség, villamos energia felhasználás Korszerű primer vezetékhálózat tartalékokkal Potenciális hibahely csökkenés Hőenergia mérése, szabályozása épületenként HMV minőségének javulása Távfelügyelet Kisebb környezeti terhelés közvetett Teljesül a (távhő)törvényi cél

24 GERINCVEZETÉK NYUGATI SZEKUNDER OLDAL SZEKUNDER OLDAL TOVÁBBI 16 DARAB TÁRSASHÁZ DIN EN ISO 9001: VIZIONÁLT JÖVŐKÉP ÉPÜLETEKBEN KIZÁRÓLAG HŐSZOLGÁLTATÁS 18 DARAB TÁRSASHÁZ ISPOTÁLY U a. TÁRSASHÁZ FÛTÉS ÉS HMV SZOLGÁLTATÁS ERZSÉBET U TÁRSASHÁZ FÛTÉS ÉS HMV SZOLGÁLTATÁS LAKÁS KÉSZÜLÉK LAKÁS KÉSZÜLÉK LAKÁS KÉSZÜLÉK LAKÁS KÉSZÜLÉK KELETI GERINCVEZETÉK PRIMER OLDAL PRIMER OLDAL LAKÁS KÉSZÜLÉK LAKÁS KÉSZÜLÉK LAKÁS KÉSZÜLÉK LAKÁS KÉSZÜLÉK ERÕMÛ E.ON ENERGIATERMELÕ KFT. F F tél: 125/70 C nyár: 75/40 C BELVÁROSI GERINCVEZETÉK DEBRECENI VÍZMÛ ZRT. DEBRECENI HÕSZOLGÁLTATÓ ZRT. DISZPÉCSER KÖZPONT Db., Jerikó u. 23. JELMAGYARÁZAT: Primer elõremenõ vezeték Primer visszatérõ vezeték Elõszab. hõm. elõremenõ vezeték Elõszab. hõm. visszatérõ vezeték Lakás fûtési elõremenõ vezeték Lakás fûtési visszatérõ vezeték Használati hidegvíz vezeték Lakás használati melegvíz vezeték Lakás cirkulációs vezeték Adatátviteli hálózat

25 6. ÖSSZEFOGLALÁS A kizárólag hőszolgáltatással történő fűtés és használati melegvíz szolgáltatás megvalósítása hosszú folyamatnak ígérkezik, amelynek jelen beruházással LE LESZNEK FEKTETVE AZ ALAPJAI. Átfutási ideje függhet a mindenkori: tulajdonosi szociális politikai gazdasági uniós és EGYÉB döntésektől, körülményektől.

26 Köszönöm a figyelmet!
