LC-50LE650E/V LC-50LE651E/K/V LC-50LU651E LC-50LE652E/V LC-50LM652E LC-50LK652E LC-50LX652E LC-50LE654E/V

Átírás

1 LC-39LE650E/V LC-39LE651E/K/V LC-39LU651E LC-39LE652E/V LC-39LM652E/V LC-39LK652E LC-39LX652E LC-39LE654E/V LCD TELEVIZOR U BOJI LCD TELEVIZOR U BOJI BARVNI LCD TELEVIZOR TELEWIZOR KOLOROWY LCD LCD SZÍNESTELEVÍZIÓ TELEVIZOR S BAREVNOU LCD OBRAZOVKOU TELEVÍZOR S FAREBNOU LCD OBRAZOVKOU КОЛЬОРОВИЙ ТЕЛЕВІЗОР З РІДКОКРИСТАЛІЧНИМ ДИСПЛЕЄМ VÄRVILINE LCD-TELER ŠĶIDRO KRISTĀLU EKRĀNA (LCD) KRĀSU TELEVIZORS SPALVINIS LCD TELEVIZORIUS ΤΗΛΕΟΡΑΣΗ ΜΕ ΕΓΧΡΩΜΗ ΟΘΟΝΗ LCD (ΥΓΡΩΝ ΚΡΥΣΤΑΛΛΩΝ) LCD RENKLİ TELEVİZYON TELEVIZOR COLOR LCD LCD COLOUR TELEVISION NET+ LC-50LE650E/V LC-50LE651E/K/V LC-50LU651E LC-50LE652E/V LC-50LM652E LC-50LK652E LC-50LX652E LC-50LE654E/V LC-60LE651E/K LC-60LU651E LC-60LE652E LC-60LM652E LC-60LK652E LC-60LX652E LC-60LE654E PRIRUČNIK ZA RUKOVANJE UPUTSTVO ZA UPOTREBU PRIROČNIK ZA UPORABO INSTRUKCJA OBSŁUGI KEZELÉSI ÚTMUTATÓ NÁVOD K OBSLUZE NÁVOD NA OBSLUHU ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ KASUTUSJUHEND LIETOŠANAS ROKASGRĀMATA NAUDOJIMO INSTRUKCIJA ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ KULLANMA KILAVUZU MANUAL DE UTILIZARE OPERATION MANUAL ENGLISH ROMÂNÂ TÜRKÇE ΕΛΛΗΝΙΚΑ LIETUVIŠKAI LATVISKI EESTI УКРАЇНСЬКА SLOVENSKY ČESKY MAGYAR POLSKI SLOVENŠČINA SRPSKI HRVATSKI

2 DivX DivX Certified to play DivX video up to HD 1080p, including premium content. ABOUT DIVX VIDEO: DivX is a digital video format created by DivX, LLC, a subsidiary of Rovi Corporation. This is an official DivX Certified device that plays DivX video. Visit divx.com for more information and software tools to convert your files into DivX videos. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx. com for more information on how to complete your registration. Covered by one or more of the following U.S. Patents: 7,295,673; 7,460,668; 7,515,710; 7,519,274 YouTube and the YouTube logo are trademarks of Google Inc. SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or )5) and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

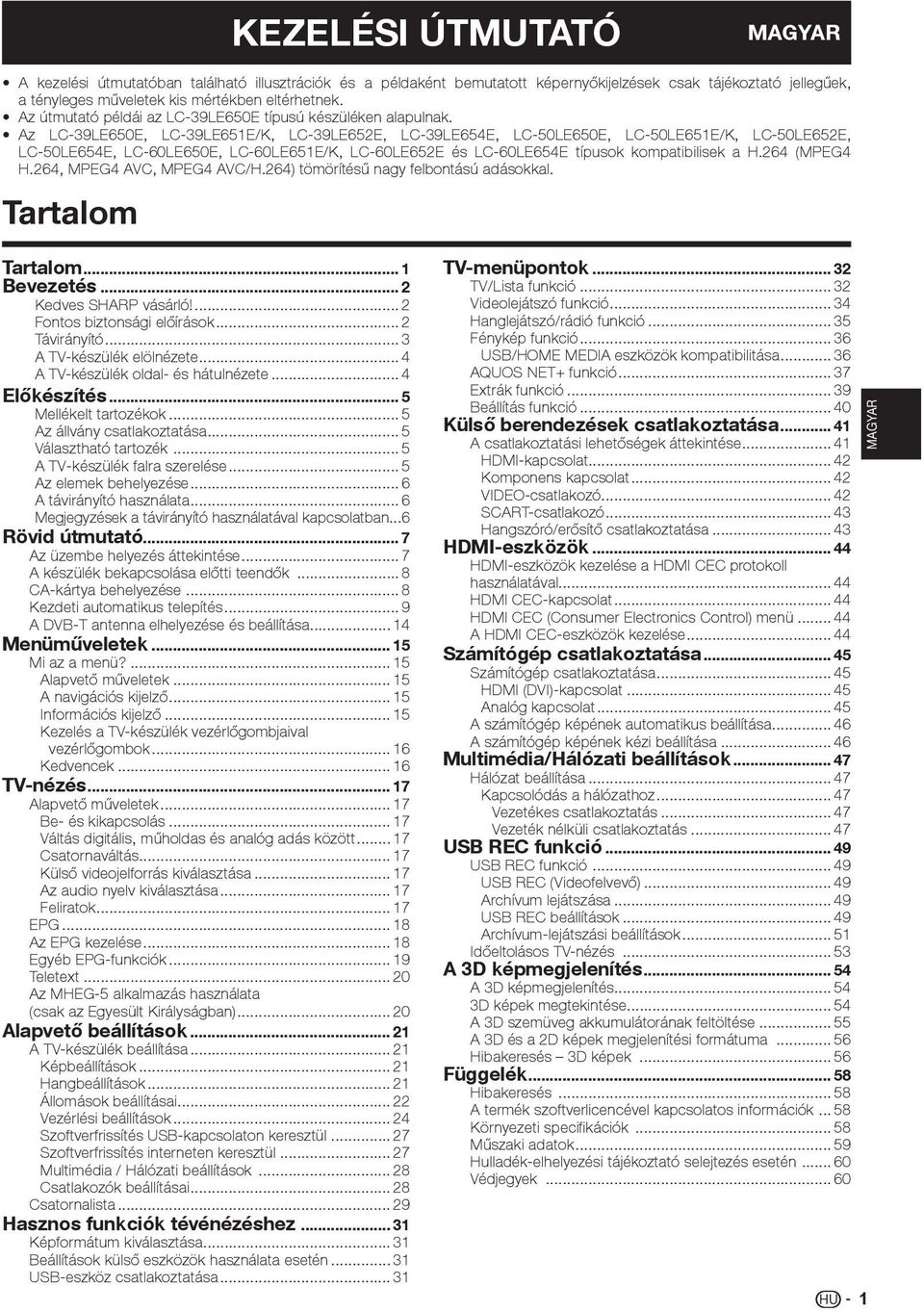

3 KEZELÉSI ÚTMUTATÓ MAGYAR A kezelési útmutatóban található illusztrációk és a példaként bemutatott képernyőkijelzések csak tájékoztató jellegűek, a tényleges műveletek kis mértékben eltérhetnek. Az útmutató példái az LC-39LE650E típusú készüléken alapulnak. Az LC-39LE650E, LC-39LE651E/K, LC-39LE652E, LC-39LE654E, LC-50LE650E, LC-50LE651E/K, LC-50LE652E, LC-50LE654E, LC-60LE650E, LC-60LE651E/K, LC-60LE652E és LC-60LE654E típusok kompatibilisek a H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264) tömörítésű nagy felbontású adásokkal. Tartalom Tartalom... 1 Bevezetés... 2 Kedves SHARP vásárló!... 2 Fontos biztonsági előírások... 2 Távirányító... 3 A TV-készülék elölnézete... 4 A TV-készülék oldal- és hátulnézete... 4 Előkészítés... 5 Mellékelt tartozékok... 5 Az állvány csatlakoztatása... 5 Választható tartozék... 5 A TV-készülék falra szerelése... 5 Az elemek behelyezése... 6 A távirányító használata... 6 Megjegyzések a távirányító használatával kapcsolatban...6 Rövid útmutató... 7 Az üzembe helyezés áttekintése... 7 A készülék bekapcsolása előtti teendők... 8 CA-kártya behelyezése... 8 Kezdeti automatikus telepítés... 9 A DVB-T antenna elhelyezése és beállítása Menüműveletek Mi az a menü? Alapvető műveletek A navigációs kijelző Információs kijelző Kezelés a TV-készülék vezérlőgombjaival vezérlőgombok Kedvencek TV-nézés Alapvető műveletek Be- és kikapcsolás Váltás digitális, műholdas és analóg adás között Csatornaváltás Külső videojelforrás kiválasztása Az audio nyelv kiválasztása Feliratok EPG Az EPG kezelése Egyéb EPG-funkciók Teletext Az MHEG-5 alkalmazás használata (csak az Egyesült Királyságban) Alapvető beállítások A TV-készülék beállítása Képbeállítások Hangbeállítások Állomások beállításai Vezérlési beállítások Szoftverfrissítés USB-kapcsolaton keresztül Szoftverfrissítés interneten keresztül Multimédia / Hálózati beállítások Csatlakozók beállításai Csatornalista Hasznos funkciók tévénézéshez Képformátum kiválasztása Beállítások külső eszközök használata esetén USB-eszköz csatlakoztatása TV-menüpontok TV/Lista funkció Videolejátszó funkció Hanglejátszó/rádió funkció Fénykép funkció USB/HOME MEDIA eszközök kompatibilitása AQUOS NET+ funkció Extrák funkció Beállítás funkció Külső berendezések csatlakoztatása A csatlakoztatási lehetőségek áttekintése HDMI-kapcsolat Komponens kapcsolat VIDEO-csatlakozó SCART-csatlakozó Hangszóró/erősítő csatlakoztatása HDMI-eszközök HDMI-eszközök kezelése a HDMI CEC protokoll használatával HDMI CEC-kapcsolat HDMI CEC (Consumer Electronics Control) menü A HDMI CEC-eszközök kezelése Számítógép csatlakoztatása Számítógép csatlakoztatása HDMI (DVI)-kapcsolat Analóg kapcsolat A számítógép képének automatikus beállítása A számítógép képének kézi beállítása Multimédia/Hálózati beállítások Hálózat beállítása Kapcsolódás a hálózathoz Vezetékes csatlakoztatás Vezeték nélküli csatlakoztatás USB REC funkció USB REC funkció USB REC (Videofelvevő) Archívum lejátszása USB REC beállítások Archívum-lejátszási beállítások Időeltolásos TV-nézés A 3D képmegjelenítés A 3D képmegjelenítés D képek megtekintése A 3D szemüveg akkumulátorának feltöltése A 3D és a 2D képek megjelenítési formátuma Hibakeresés 3D képek Függelék Hibakeresés A termék szoftverlicencével kapcsolatos információk Környezeti specifikációk Műszaki adatok Hulladék-elhelyezési tájékoztató selejtezés esetén Védjegyek HU 1 MAGYAR

4 Bevezető Kedves SHARP vásárló! Köszönjük, hogy a SHARP színes LCD TV-készülékét választotta! A biztonságos és hosszú, hibamentes működés érdekében a készülék használatba vétele előtt kérjük, figyelmesen olvassa el a Fontos biztonsági előírások című részt. Fontos biztonsági előírások Tisztítás A készülék tisztítása előtt húzza ki a tápkábelt a hálózati csatlakozóaljzatból! A készülék tisztításához használjon nedves törlőkendőt. Ne alkalmazzon folyékony tisztítószert vagy tisztító aeroszolt. Óvatosan törölje le a képernyőt egy puha, nedves ruhával, ha piszkos. A képernyő megóvása érdekében ne használjon vegyszerrel átitatott ruhát a tisztításhoz. A vegyszerek károsíthatják vagy megkarcolhatják a készülékházat. Víz és nedvesség Ne használja a készüléket víz közelében, például fürdőkád, mosdókagyló, konyhai mosogató, mosódézsa közelében, uszodában vagy nedves pincékben. Ne helyezzen vázát vagy egyéb, vizet tartalmazó edényt a készülékre. A készülékbe kerülő víz tüzet vagy áramütést okozhat. Elhelyezés Ne helyezze a készüléket labilis kocsira, állványra, háromlábú állványra vagy asztalra. Ezekről a készülék könnyen leeshet, és súlyos személyi sérülést vagy a készülékben bekövetkező anyagi kárt okozhat. Csak a gyártó által javasolt vagy a termékkel együtt értékesített kocsi, állvány, háromlábú állvány, tartó vagy asztal használható. A készülék falra szerelésekor feltétlenül a gyártó utasításai szerint járjon el. Csak a gyártó által javasolt szerelvényeket szabad használni. Amikor a készüléket kocsin tolva helyezi át, a legnagyobb körültekintéssel kell eljárnia. A hirtelen megállás, a nagyobb erőhatások és az egyenetlen padló mind a készülék leeséséhez vezethetnek. Szellőzés A készülékházon található szellőzőrések és egyéb nyílások a készülék szellőzését szolgálják. A szellőzőréseket és nyílásokat ne fedje be, és ne takarja el, mert a nem megfelelő szellőzés a készülék túlmelegedését, illetve élettartamának csökkentését okozhatja. Ne helyezze a készüléket ágyra, heverőre, vastag szőnyegre vagy hasonló felületre, mert így elzáródhatnak a szellőzőnyílásai. A készüléket a kialakítása nem teszi alkalmassá beépített üzemelésre. Ne tegye a készüléket zárt helyre, például könyvespolcra vagy szekrénybe, hacsak nem biztosított a készülék gyártó által előírt szellőzése. A szellőzés biztosítása érdekében a készülék körül mindenhol hagyjon legalább 10 cm-es üres helyet. A készülék LCD-képernyője üvegből készült. Ha a készülék leesik, vagy ütés éri, az üveg eltörhet. Ha az LCD-képernyő eltörne, bánjon körültekintően az üvegszilánkokkal a személyi sérülés elkerülése érdekében. Hőforrások Tartsa távol a készüléket a hőforrásoktól, például radiátortól, fűtőberendezéstől, kályhától és más, hőt kibocsátó berendezésektől (erősítőktől is). Fejhallgató Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. A tűzesetek elkerülése érdekében soha ne helyezzen gyertyát vagy más nyílt lángot a TV-készülék tetejére vagy közelébe. A tűzesetek és az áramütés elkerülése érdekében ne vezesse a tápkábelt a TV-készülék vagy egyéb súlyos tárgy alatt. Ne hagyja, hogy a képernyőn hosszú ideig ugyanaz az állókép jelenjen meg, mert a képernyő beéghet! Csatlakoztatott tápkábel esetén a készülék mindig fogyaszt energiát. A TV-készülék tápellátása csak úgy szüntethető meg, hogy kihúzza a tápkábelt a fali csatlakozóaljzatból, a termék használata során azonban a készüléknek üzemképes, csatlakoztatott állapotban kell lennie. Javítás Ne próbálja meg a készüléket saját kezűleg javítani. A burkolat eltávolításával magas feszültségnek és egyéb veszélyeknek lehet kitéve. A javításokat bízza szakképzett szerelőre. Az LCD-képernyő csúcstechnológiájú termék, kiváló felbontású képet ad. A képpontok hatalmas száma miatt a képernyőn véletlenszerűen előfordulhat néhány inaktív képpont, amely folyamatosan kék, zöld vagy piros színben világít. Ez megfelel a készülék specifikációjának, nem jelent hibás működést. A TV-készülék szállításakor betartandó óvintézkedések A TV-készüléket szállításkor nem szabad a hangszóróknál fogva tartani. A szállítást mindig két személy, mindkét kézzel végezze, a készülék mindkét oldalát fogva. Használat magas és alacsony hőmérsékletű környezetben A készüléket alacsony hőmérsékletű helyen (pl. szoba, iroda) működtetve a kép utánhúzhat, vagy kissé késhet a megjelenítése. Ez nem hibás működés, a normál megjelenítés a hőmérséklet emelkedésével helyreáll. Ne hagyja a készüléket forró vagy hideg helyen. Szintén ne tegye ki a készüléket közvetlen napsugárzásnak, és ne helyezze hőforrás közelébe, mert a készülékház deformálódhat, az LCD-képernyő pedig tönkremehet. Tárolási hőmérséklet: -20 C és e60 C között Caution Vigyázat! : A DANGEROUS KÉSZÜLÉK BELSEJE VOLTAGE FESZÜLTSÉG INSIDE! ALATT ÁLL. AZ ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN A BURKOLATOT NE TÁVOLÍTSA EL. A KÉSZÜLÉK TO BELSEJE PREVENT NEM ELECTRIC TARTALMAZ SHOCK, A FELHASZNÁLÓ DO NOT REMOVE ÁLTAL JAVÍTHATÓ COVER. NO-USER ALKATRÉSZEKET, SERVICEABLE A JAVÍTÁST PARTS INSIDE. BÍZZA SZAKEMBERRE. REFER SERVICING TO QUALIFIED SERVICE PERSONAL. HU 2

5 Bevezetés Távirányító 1 NET (37. oldal) AQUOS NET+ üzemmód elérése. 2 0_9 alfanumerikus gombok Csatornaválasztás, kívánt számok beírása, az oldalszám beírása teletext üzemmódban. Ha a kezdeti automatikus telepítés (9. oldal) során az országbeállításnál az öt skandináv ország (Svédország, Norvégia, Finnország, Dánia és Izland) egyikét választja ki, akkor a DTV szolgáltatások száma négyjegyű. Más országok kiválasztása esetén a DTV szolgáltatások száma háromjegyű. 3 A Visszalépés) Visszatérés a korábban kiválasztott csatornához vagy külső bemenethez. 4 7 (Hangüzemmód) (17. oldal) Multiplex hangüzemmód kiválasztása. f Képformátum (31. oldal) Váltás a különböző képformátumok között. 5 i+/- (Volume) Increase/decrease TV volume. 6 e(némítás) A TV hangjának be-/ kikapcsolása. 7 a/b/c/d (Kurzor) Kívánt elem kiválasztása. ; Parancs végrehajtása. ATV/DTV/SAT: A csatornalista megjelenítése, ha nem aktív másik MENU képernyő. T/S/V/U Nincs használatban. A főmenü megjelenítése. A MENU képernyőn utoljára kiválasztott beállítást jeleníti meg. 9 R/G/Y/B színes gombok A színes gombok a képernyőn hasonló színnel jelzett elemek (pl. EPG, MHEG-5, teletext) kiválasztására használhatók 10 m Teletext (20. oldal) ATV: Analóg teletext megjelenítése DTV/SAT: MHEG-5 vagy teletext kiválasztása DTV/SAT üzemmódhoz. 11 [Felirat (17. és 20. oldal) Felirat be- és kikapcsolása. 12 S/I/J/E/H (49. és 53. oldal) Videó és zene USB-rögzítésére és lejátszására szolgáló gombok. a SOURCE (44. oldal) HDMI-CEC eszköz kezelése. 13 USB REC (49. oldal) Az éppen megtekintett program felvétele. 14 ATV/DTV TV-üzemmód elérése. RADIO DTV/SAT: Váltás a rádiós és az adatforgalmi üzemmód között. Ha a DVB csak adatot sugároz (nincs rádióadás), a készülék kihagyja a rádiósugárzási helyeket. 15 6Visszalépés ATV/DTV/SAT: Visszalépés az előző menüképernyőre. NET: Visszalépés az előző oldalra (egyes szolgáltatásoknál lehet, hogy nem használható). 16 Képbeállítás (21. oldal) Képbeállítások kiválasztása. ECO (21. oldal) Energiatakarékos mód (ECO) be- és kikapcsolása. 17 > ATV/DTV/SAT: Kilépés a menüképernyőről. 18 EPG (18. oldal) DTV/SAT: Az EPG képernyő megjelenítése. 19 :r/s ATV/DTV/SAT: Csatornaválasztás. NET: Oldalak görgetése fel és le. 20 3D (54. oldal) Váltás a 3D és a 2D képmegjelenítés között. 21 p Csatornainformáció (15. oldal) Az állomás adatainak (csatornaszám, jel stb.) megjelenítése a képernyőn. A MENU képernyőn a kiválasztott elem leírásának megjelenítése. FAV Az aktív állomás beállítása kedvencként. 22 b (AV-választás) (17. oldal) Bemeneti forrás kiválasztása. 23 a (Készenlét/bekapcsolt állapot) (17. oldal) Fontos információ: A műholdas szolgáltatások csak az LE652/654 típusú készülékekkel érhetők el. HU 3

6 Bevezető A TV-készülék elölnézete Távirányítóérzékelő *TV állapotkijelzője (17. oldal) Hangerő gombok Program (csatorna) gombok A TV-készülék oldal- és hátulnézete Világító LED* Bemeneti forrás gomb Menü gomb Bekapcsolás gomb 3D infravörös sugárzója PC IN HDMI/PC ANALOG AUDIO INPUT SCART (AV / RGB / S-VIDEO) SERVICE ANT SAT AUDIO bemenet DVI és számítógép használatához (3,5 mm-es jack csatlakozó) 2 PC-bemenet 3 COMPONENTS / AV csatlakozók 4 SERVICE csatlakozó (3,5 mm-es jack) 5 SCART-csatlakozó (AV/RGB, Y/C bemenet) 6 HDMI 1 (HDMI/DVI/ARC) 7 HDMI 2 (HDMI/DVI) 8 HDMI 3 (HDMI/DVI) 9 Antennacsatlakozó 10 SAT (műholdas antenna bemenete) (csak az L*652 készülékeknél)) 11 DIGITÁLIS HANGKIMENET csatlakozója (SPDIF) 12 USB-csatlakozó (csak Wi-Fi használata) 13 USB-csatlakozó (USB REC / MEDIA PLAYER / SZOFTVER / HDD READY / 3D SZEMÜVEG) 14 HDMI 4 (HDMI/DVI) 15 Fejhallgató-csatlakozó 16 COMMON INTERFACE kártyahely 17 LAN hálózati csatlakozó 18 Tápkábel csatlakozója FIGYELMEZTETÉS A fülhallgatókból és fejhallgatókból származó túlzott hangnyomás halláskárosodást okozhat. Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. HU 4

7 Előkészítés Mellékelt tartozékok Távirányító (g1) AAA méretű elem (g2) Kezelési útmutató (ez a dokumentum) Állvány (x1) Kábelkötöző (x1) Az állvány csatlakoztatása Az állvány felszerelése (vagy leszerelése) előtt húzza ki a tápkábelt. A munka megkezdése előtt terítsen puha alátétet arra a felületre, amelyre a TV-készüléket helyezi. Ez megakadályozza a készülék sérülését. VIGYÁZAT! Az állványt a helyes irányban tartva kell csatlakoztatni. Feltétlenül kövesse az alábbi utasításokat. Az állvány helytelen felszerelése esetén a TV ledőlhet. Az állvány behelyezése Illessze be az állványt a TV-készülék alján található nyílásokba (tartsa meg az állványt, nehogy leessen a készülék alsó széléről). Csavarozza be a négy csavart a TV hátulján található négy furatba, és szorítsa meg őket. Puha felület FIGYELEM Az állvány leszereléséhez fordított sorrendben hajtsa végre a fenti lépéseket. Választható tartozék Ehhez a színes LCD-televízióhoz a listán szereplő választható tartozékok kaphatók. A legközelebbi kereskedésben vásárolhatók meg. A közeljövőben további választható tartozékok is piacra kerülhetnek. Vásárláskor olvassa el a legújabb katalógust a termék kompatibilitásának és elérhetőségének ellenőrzéséhez. Sz. Alkatrész neve Cikkszám 1 Fali tartó AN-52AG4 2 Wi-Fi Adapter AN-WUD D szemüveg AN-3DG35 4 3D szemüveg AN-3DG20-B A TV-készülék falra szerelése A TV-készüléket kizárólag a SHARP-tól beszerezhető fali tartóval és illesztékkel szabad a falra szerelni (lásd a fenti táblázatban). Más fali tartók használata eredményeképpen az elhelyezés instabil lehet, és súlyos sérülésekhez vezethet. A színes LCD-televízió rögzítése különleges szakismereteket igényel, csak képzett szakember végezheti. Ne kísérelje meg a munkát saját kezűleg elvégezni. A SHARP nem vállal felelősséget a hibás vagy az esetleg balesettel, sérüléssel járó felszerelés következményeiért. Képzett szakembertől megkérdezheti, használható-e opcionális tartó és illeszték a TV-készülék falra szereléséhez. A TV falra szerelése előtt először távolítsa el a ragasztószalagot a TV hátulján lévő két helyről, majd használja a fali rögzítőkonzolhoz mellékelt csavarokat a konzolnak a TV hátuljához való rögzítéséhez. Ha falra szereli a TV-készüléket, a tartóalapzatot a falra kell erősíteni. HU 5

8 Előkészítés Az elemek behelyezése A TV-készülék első használata előtt helyezze be a két darab AAA méretű elemet. Ha az elemek lemerültek, és a távirányító nem működik, cserélje ki a régieket új AAA méretű elemekre. 1 Nyissa ki az elemtartó fedelét. 2 Helyezze be a két mellékelt AAA méretű elemet. Az elemeket úgy helyezze be, hogy az érintkezőik iránya megfeleljen az elemtartó belsejében látható (+) és (-) jelzésnek. 3 Helyezze vissza az elemtartó fedelét. VIGYÁZAT! Az elemek nem megfelelő használata vegyi anyagok szivárgását vagy az elemek felrobbanását okozhatja. Feltétlenül tartsa be az alábbi utasításokat: Ne használjon vegyesen különböző típusú elemeket. A különböző elemek különböző jellemzőkkel rendelkeznek. Ne használjon vegyesen régi és új elemeket. A régi elemek lerövidíthetik az újak élettartamát, vagy a használat során szivároghatnak. Ha az elemek lemerültek, azonnal vegye ki őket. Az elemekből szivárgó vegyi anyagok korróziót okozhatnak. Az esetlegesen kiszivárgott vegyi anyagokat alaposan törölje le száraz törlőkendővel. A mellékelt elemek élettartama a tárolási körülmények miatt lerövidülhet. Ha huzamosabb ideig nem használja a távirányítót, vegye ki belőle az elemeket. Ha az elemeket cserélni kell, akkor alkálielemek helyett cink-szén elemeket használjon. A használt elemek kezelésével kapcsolatos megjegyzések: A mellékelt elemek nem tartalmaznak olyan káros anyagokat, mint például a kadmium, az ólom vagy a higany. Az előírásoknak megfelelően a használt elemeket nem szabad a háztartási hulladékban elhelyezni. A hulladék elemeket dobja a kereskedelmi létesítményekben elhelyezett, ingyenesen igénybe vehető kijelölt gyűjtőkonténerekbe. A távirányító használata A távirányítót a készülék érzékelőjére irányítva kell használni. A készülék érzékelője és a távirányító között elhelyezkedő tárgyak gátolhatják a megfelelő működést. Távirányító-érzékelő Megjegyzések a távirányító használatával kapcsolatban A távirányítót ne érje erős ütés. A távirányítót ne érje nedvesség, és ne használja azt magas páratartalmú környezetben. A távirányítót ne érje közvetlen napsugárzás. A hő a távirányító burkolatának deformálódását okozhatja. Ha a TV-készülék érzékelőjét közvetlen napsugárzás vagy erős fény éri, a távirányító működése bizonytalan lehet. Ilyen esetben változtassa meg a TV-készülékre eső fény vagy a TV szögét, vagy menjen közelebb a távirányítóval a készülék érzékelőjéhez. HU 6

9 Rövid útmutató Az üzembe helyezés áttekintése A TV-készülék használatba vételekor végezze el egymás után az alábbi lépéseket. A TV üzembe helyezésétől és csatlakoztatásától függően elképzelhető, hogy néhány lépésre nem lesz szükség Előkészítés Bekapcsolás és az automatikus telepítő futtatása TV-nézés Csatlakoztassa az antenna kábelét az antennacsatlakozóba (8. oldal). Szükség esetén tegyen be egy CA-kártyát a CI-foglalatba, hogy a kódolt adásokat is élvezhesse. (8. oldal) Kapcsolja be a TV tápellátását a a gombbal (17. oldal). Futtassa a kezdeti automatikus telepítést (9. oldal). Nyelv, energiatakarékos mód, ország, antennatípus beállításai stb. Gratulálunk! Most már leülhet TV-t nézni. Szükség esetén állítsa be az antennát a maximális jelerősség eléréséhez (14. oldal). Külső berendezések csatlakoztatása Az útmutatónak megfelelően csatlakoztassa a külső berendezéseket, például DVD-felvevőt/-lejátszót (41., 42. és 43. oldal). Csatlakoztassa a tápkábelt (8. oldal). A csatlakozó alakja országonként eltérő lehet. Lépjen a Következő lehetőségre. Csatornakeresés megkezdése Az útmutatónak megfelelően csatlakoztassa a külső hangeszközöket, például hangszórókat, erősítőt (41., 42. és 43. oldal). HU 7

10 Rövid útmutató A készülék bekapcsolása előtti teendők 1 A CI-modult csatlakozó élével előrefelé óvatosan illessze be a CI-foglalatba. 2 A CI-modulon található emblémának a készülék hátulja felől nézve kifelé kell néznie. Tápkábel A csatlakozó alakja országonként eltérő lehet. A TV-készüléket a fali csatlakozóaljzat közelében helyezze el, és tartsa a csatlakozódugót elérhető helyen. CA-kártya behelyezése Kódolt digitális adók vételéhez Common Interface modult (közös illesztőfelületű vagy CI-modult) és egy CA-kártyát kell helyeznie a televízió CI-foglalatába. A CI-modul és a CA-kártya nem tartozék. Rendszerint a forgalmazótól szerezhetők be. A CA-kártya behelyezése a CI-modulba 1 A CA-kártyát ütközésig tolja be a CI-modulba úgy, hogy az aranyszínű érintkezők a CImodulnak a szolgáltató emblémájával jelzett oldala felé nézzenek. Ügyeljen a CA-kártyára nyomtatott nyíl irányára. A CI-modul behelyezése a CI-foglalatba 2 A CI-modult csatlakozó élével előrefelé óvatosan illessze be a CI-foglalatba. A CI-modulon található emblémának a készülék hátulja felől nézve kifelé kell néznie. Ne erőltesse a modul behelyezését. Ügyeljen arra, hogy a modul ne hajoljon meg a művelet során. Szabványos DIN45325 dugasz (IEC 169-2) 75q-os koaxiális kábel A CI-modul információinak ellenőrzése 1 A MENU gomb megnyomásával hívja elő a KÉP menüt. 2 A c/d gombokkal válassza ki a Extrák menüt. 3 Az c/d gombokkal válassza ki a CI információ elemet, majd nyomja meg az OK gombot. A menü tartalma a CI-modul szolgáltatójától függ. Modul Megjelennek a CI-modul általános adatai. Menü Megjelennek az egyes CA-kártyák beállítási paraméterei. Érdeklődés Itt adhat meg számértékeket, például jelszót. FIGYELEM Az egyes képernyők tartalma a CI-modult biztosító szolgáltatótól függ. FIGYELEM Ügyeljen arra, hogy a CI-modul megfelelően legyen beillesztve. Ez a menü csak digitális állomások esetében érhető el. Amikor először helyez be CA-kártyát a CI+ rendszerrel kompatibilis CI-modulba, körülbelül 30 másodpercet vesz igénybe a licenckulcs hitelesítése. A folyamat sikertelen lehet, ha nem érkezik bemeneti jel az antennáról, vagy ha korábban nem futtatták az Automatikus telepítés funkciót. A CI+ rendszerrel kompatibilis CI-modul időnként firmware-frissítést hajt végre. Előfordulhat, hogy a frissítés befejeződéséig a készülék nem képes semmilyen TV-kép vételére. A frissítés során csak a Bekapcsolás gomb használható. A CI+ rendszerrel kompatibilis CI-modul nem engedélyezi a másolásvédett programok megjelenítését a monitorkimeneten. Ha a TV-készülék CI+ rendszerrel kompatibilis adások vételekor egy a CA-kártyára vonatkozó, a frissítést megerősítő üzenetet jelenít meg, kövesse a képernyőn megjelenő utasításokat. HU 8

11 Rövid útmutató Kezdeti automatikus telepítés A TV-készülék megvásárlása utáni első bekapcsoláskor megjelenik a kezdeti automatikus beállítást elvégző segéd. Kövesse a menüpontokat, és adja meg egymás után a szükséges beállításokat. A készülék bekapcsolása előtt ellenőrizze az alábbiakat: E Csatlakoztatta az antenna kábelét? E Csatlakoztatta a tápkábelt? 1 Nyomja meg a a gombot a TV-készüléken. Megjelenik a kezdeti automatikus telepítési segéd. Az automatikus telepítés a TV menüjéből is elindítható. Lásd a Kezdeti telepítés megismétlése című részt a 40. oldalon. A kezdeti telepítést menetét a kiválasztott beállítások befolyásolják. A kívánt antenna kiválasztásához nyomja meg az OK gombot. Analóg kábel: analóg műsorszórás vétele kábelen vagy antennán keresztül. DVB-T: Digitális adás. DVB-C: Digitális kábeles adás. DVB-S: Műholdas adás. (csak az 652/654) A továbblépéshez nyomja meg a J gombot. 6 Válassza ki a felirat és a beszéd nyelvét. Az a/b/c/d, majd az OK gombbal válassza ki a DVB-programok feliratainak elsődleges és másodlagos nyelvét és a beszéd nyelvét. 2 Állítsa be a menü nyelvét. Válassza ki a kívánt nyelvet a a/b/c/d gombokkal. A továbblépéshez nyomja meg a J gombot. A gyengén hallókat segítő magyarázó szövegek beállításához lásd a Magyarázó szövegek című részt a 25. oldalon. DVB-T vétel beállítása A továbblépéshez nyomja meg a J gombot. 3 Állítsa be az energiatakarékos módot. Döntse el, hogy mennyire szeretné energiatakarékosan működtetni TV-készülékét. Ha az antennaválasztásnál nem a DVB-T antennát választotta, akkor a DVB-C vétel beállítása című résszel folytassa a beállítást (10. oldal). 7 Válassza ki a hangolási beállításokat. Otthoni üzemmód: Az otthoni üzemmód az alacsony energiafogyasztásra helyezi a hangsúlyt. Bolti üzemmód: A képbeállítások a bemutatóhelyiség viszonyaihoz igazodnak. A készülék nem csökkenti az energiafogyasztást, ha a környező térben csökken a fényerő. Ez a beállítás később a MENÜ Extrák Energiatakarékosság menüpontjában módosítható. A továbblépéshez nyomja meg a J gombot. 4 Válassza ki a TV helyét. A / / / gombokkal válassza ki az országot vagy területet. Ez a beállítási képernyő csak a kezdeti automatikus telepítés során jelenik meg. A továbblépéshez nyomja meg a J gombot. 5 Válassza ki a sugárzási beállításokat. A / gombokkal válthat a különböző típusú hangolások között. Kódolt csatornák Megadhatja, hogy a készülék a keresés és frissítés során keressen-e kódolt állomásokat. Az összes kódolt állomás mentéséhez válassza az Igen lehetőséget. Ezek az állomások csak csatlakoztatott CI-modullal és a megfelelő CA-kártyával foghatók. Ha az állomáskereséshez már rendelkezésre áll CI-modul behelyezett CA-kártyával, akkor a készülék a Nem lehetőség választása esetén is minden állomást ment, amely a modullal dekódolható. Keresési eljárás Válassza a Frekvenciakeresés lehetőséget, az állomáskeresést a csatornatáblázattól függetlenül szeretné végrehajtani. Logical Channel Number elfogadása Egyes országokban a digitális adások átvitele az állomásokhoz előre beállított csatornaszámokon, más néven logikai csatornaszámokon (LCN) történik. Ha az Igen lehetőséget választja, akkor a készülék figyelembe veszi ezeket az alapértelmezett csatornaszámokat, és az LCN alapján rendezi sorba a csatornákat. HU 9

12 Rövid útmutató 8 Biztosítsa az antenna áramellátását. Ha DVB-T antennája tápfeszültséget igényel, de nem kapott hozzá tápadaptert, akkor válassza az Igen (5V) lehetőséget az antenna tápellátásaként. FIGYELEM! A Frekvencia és Hálózati azonosító értékeinek meg kell felelniük a kábel gyártója által megadott értékeknek. A továbblépéshez nyomja meg a J gombot. DVB-S vétel beállítása Nyomja meg a J gombot. A DVB-T antenna beállításának módja a 14. oldalon olvasható. 9 Következő lépés: Beállítások minden vételtípushoz (lásd a 13. oldalt). DVB-C vétel beállítása Ha az antennaválasztásnál nem a DVB-C antennát választotta, akkor az alábbi DVB-S vétel beállítása című résszel folytassa a beállítást. A szokásos DVB-C beállítások a kiválasztott hely alapján vannak meghatározva, ezeket általában nem kell módosítani. Ha az antennaválasztásnál nem DVB-S antennát választott, akkor a Beállítások minden vételtípushoz című résszel folytassa (13. oldal). Válassza ki a műholdrendszert. A / / / gombok megnyomásával állítsa be az egyes pontokban a helyes beállításokat: Hálózat kiválasztása Ha a DVB-C rendszeren keresztül több hálózat is elérhető, akkor eldöntheti, hogy melyik hálózat csatornáit szeretné venni. Kódolt csatornák Megadhatja, hogy a készülék a keresés és frissítés során keressen-e kódolt állomásokat. Az összes kódolt állomás mentéséhez válassza az Igen lehetőséget. Ezek az állomások csak csatlakoztatott CI-modullal és a megfelelő CA-kártyával foghatók. Ha az állomáskereséshez már rendelkezésre áll CI-modul behelyezett CA-kártyával, akkor a készülék a Nem lehetőség választása esetén is minden állomást ment, amely a modullal dekódolható. Keresési eljárás Ha a Frekvenciakeresés lehetőséget választja, akkor a készülék minden fogható állomást megkeres. A Hálózat keresése választása esetén csak a hálózatok által továbbított állomásokat keresi meg vagy minden fogható hálózaton, vagy csak a Hálózati azonosító pontban megadott hálózaton. Indítófrekvencia A készülék csak a kezdő frekvencia feletti frekvenciatartományban keres DVB-állomásokat. Hálózati azonosító Módosítsa ezt a beállítást, ha csak az adott hálózati azonosítót szeretné bejegyezni. Logical Channel Number elfogadása Egyes országokban a digitális adások átvitele az állomásokhoz előre beállított csatornaszámokon, más néven logikai csatornaszámokon (LCN) történik. Ha az Igen lehetőséget választja, akkor a készülék figyelembe veszi ezeket az alapértelmezett csatornaszámokat, és az LCN alapján rendezi sorba a csatornákat. HU 10 Válassza ki, hogyan veszi az egyes műholdak jelét (egy műhold vagy a műholdrendszer típusa). Információkért forduljon a kereskedőhöz. A szokásos DVB-S beállítások a kiválasztott hely alapján vannak meghatározva. Ezeket a legtöbb esetben nem kell módosítani. Egyéni műhold Egy műhold vétele csatlakoztatott LNC-n keresztül (LNB). A beállításokat lásd a 11. oldalon. 2 műhold a 22 khz-es Switchbox-ra Két különböző műhold vétele két LNC-n (LNB-n) keresztül, amelyek 22 khz-es kapcsolódobozzal vannak a TV-készülékhez csatlakoztatva. A beállításokat lásd a 11. oldalon. 2 műhold a Toneburst-kapcsolókra Két különböző műhold vétele két LNC-n (LNB-n) keresztül, amelyek Toneburst-kapcsolóval vannak a TV-készülékhez csatlakoztatva. A beállításokat lásd a 11. oldalon. Max. műhold a DiSEqC multikapcsolón A TV-készülék egy DiSEqC-multikapcsolót vezérel, amelyhez legfeljebb négy műholdat vevő LNC (LNB) csatlakoztatható. A beállításokat lásd a 11. oldalon. DiSEqC egykábeles közösségi berendezés Akkor válassza ezt a beállítást, ha a TV-készülék az EN50494 szabvány szerinti egykábeles DiSEqC-rendszerhez van csatlakoztatva. Egy műholdkábelhez több műholdvevő csatlakoztatható. A beállításokat lásd a 12. oldalon. Más közösségi berendezés Akkor válassza ezt a beállítást, ha a TV-készülék DiSEqC nélküli egykábeles rendszerhez van csatlakoztatva. Egy műholdkábelhez több műholdvevő csatlakoztatható. Az általános egykábeles közösségi rendszerekben az egykábeles DiSEqC-rendszerrel ellentétben bizonyos vételi frekvenciák tartománya korlátozva van. A beállításokat lásd a 13. oldalon. A továbblépéshez nyomja meg a J gombot.

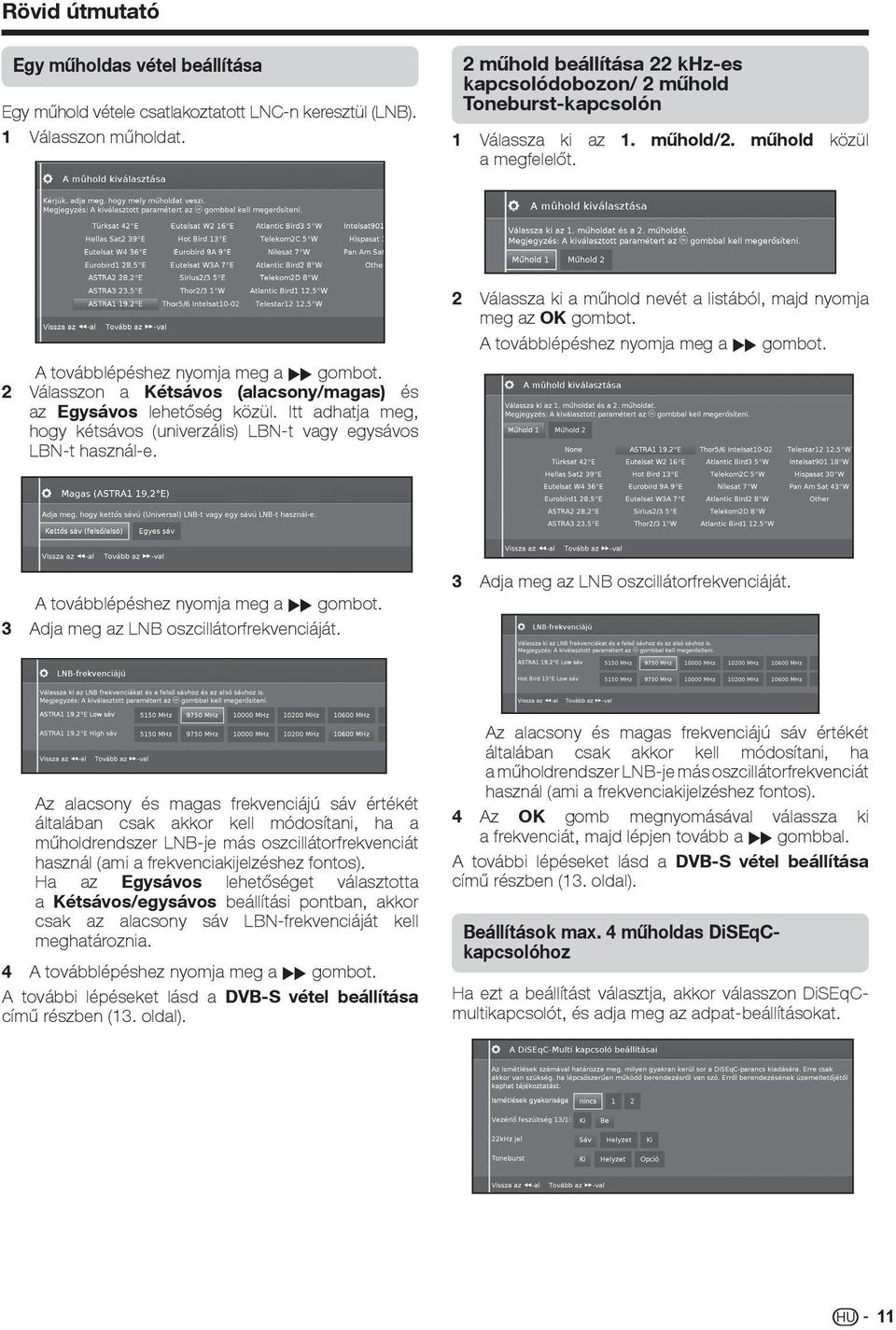

13 Rövid útmutató Egy műholdas vétel beállítása Egy műhold vétele csatlakoztatott LNC-n keresztül (LNB). 1 Válasszon műholdat. 2 műhold beállítása 22 khz-es kapcsolódobozon/ 2 műhold Toneburst-kapcsolón 1 Válassza ki az 1. műhold/2. műhold közül a megfelelőt. A továbblépéshez nyomja meg a J gombot. 2 Válasszon a Kétsávos (alacsony/magas) és az Egysávos lehetőség közül. Itt adhatja meg, hogy kétsávos (univerzális) LBN-t vagy egysávos LBN-t használ-e. 2 Válassza ki a műhold nevét a listából, majd nyomja meg az OK gombot. A továbblépéshez nyomja meg a J gombot. A továbblépéshez nyomja meg a J gombot. 3 Adja meg az LNB oszcillátorfrekvenciáját. 3 Adja meg az LNB oszcillátorfrekvenciáját. Az alacsony és magas frekvenciájú sáv értékét általában csak akkor kell módosítani, ha a műholdrendszer LNB-je más oszcillátorfrekvenciát használ (ami a frekvenciakijelzéshez fontos). Ha az Egysávos lehetőséget választotta a Kétsávos/egysávos beállítási pontban, akkor csak az alacsony sáv LBN-frekvenciáját kell meghatároznia. 4 A továbblépéshez nyomja meg a J gombot. A további lépéseket lásd a DVB-S vétel beállítása című részben (13. oldal). Az alacsony és magas frekvenciájú sáv értékét általában csak akkor kell módosítani, ha a műholdrendszer LNB-je más oszcillátorfrekvenciát használ (ami a frekvenciakijelzéshez fontos). 4 Az OK gomb megnyomásával válassza ki a frekvenciát, majd lépjen tovább a J gombbal. A további lépéseket lásd a DVB-S vétel beállítása című részben (13. oldal). Beállítások max. 4 műholdas DiSEqCkapcsolóhoz Ha ezt a beállítást választja, akkor válasszon DiSEqCmultikapcsolót, és adja meg az adpat-beállításokat. HU 11

14 Rövid útmutató Ismétlések gyakorisága A frissítési gyakoriság a DiSEQC-parancsok kiadásának gyakoriságát határozza meg. Frissítésre csak lépcsős kapcsolású rendszereknél van szükség. Vezérlő feszültség A vezérlőfeszültség a polarizációs szint (vízszintes/ függőleges polarizáció) kapcsolását vezérli a nem DiSeqC-szabványú összetevőkben (pl. egy LNB vezérlése DiSEqC-multikapcsolón keresztül). 22kHz jel A 22 khz-es jel a Sáv beállításban megadott magas és alacsony sáv közötti váltást vezérli. A Helyzet beállítás a műholdak kiválasztását vezérli a nem DiSEqC-szabványú összetevőkben. Toneburst A Toneburst a műholdak kiválasztását vezérli a nem DiSEqC-szabványú, de Toneburst-vezérlésre alkalmas összetevőkben a Helyzet és az Opció beállításokkal. Az OK gomb megnyomásával fogadja el a beállításokat, majd lépjen tovább a J gombbal. 1 Válasszon műholdat az 1. műhold 4. műhold között. Beállítások egykábeles DiSEqC közösségi rendszerhez 1 Válassza ki, hogy melyik egykábeles DiSEqCrendszert használja, majd nyomja meg az OK gombot. 2 Válassza ki a műhold nevét a listából, majd nyomja meg az OK gombot. A továbblépéshez nyomja meg a J gombot. 3 Adja meg az LNB oszcillátorfrekvenciáját, majd nyomja meg az OK gombot. A továbblépéshez nyomja meg a J gombot. 2 Válassza ki a műhold nevét a listából, majd nyomja meg az OK gombot. Lépjen tovább a J gombbal. Az alacsony és magas frekvenciájú sáv értékét általában csak akkor kell módosítani, ha a műholdrendszer LNB-je más oszcillátorfrekvenciát használ (ami a frekvenciakijelzéshez fontos). 4 Válassza ki és módosítsa az egykábeles DiSEqC közösségi telepítés beállításait. 3 Adja meg az LNB oszcillátorfrekvenciáját. Az alacsony és magas frekvenciájú sáv értékét általában csak akkor kell módosítani, ha a műholdrendszer LNB-je más oszcillátorfrekvenciát használ (ami a frekvenciakijelzéshez fontos). A további lépéseket lásd a DVB-S vétel beállítása című részben (13. oldal). Válassza ki a kívánt átviteli csatornát és a megfelelő átviteli frekvenciát. PIN-védelem A rendszer megfelelő felépítése esetén egy PINkód beállításával megakadályozhatja, hogy más előfizetők felhasználják az átvitt adatokat. PIN-kód meghatározása/módosítása Itt meghatározhatja, illetve módosíthatja a PINvédelem PIN-kódját. Ez csak akkor lehetséges, ha az Igen lehetőséget választotta a PIN-védelem pontban. Lépjen tovább a következő Beállítások minden vételtípushoz című részhez (13. oldal). HU 12

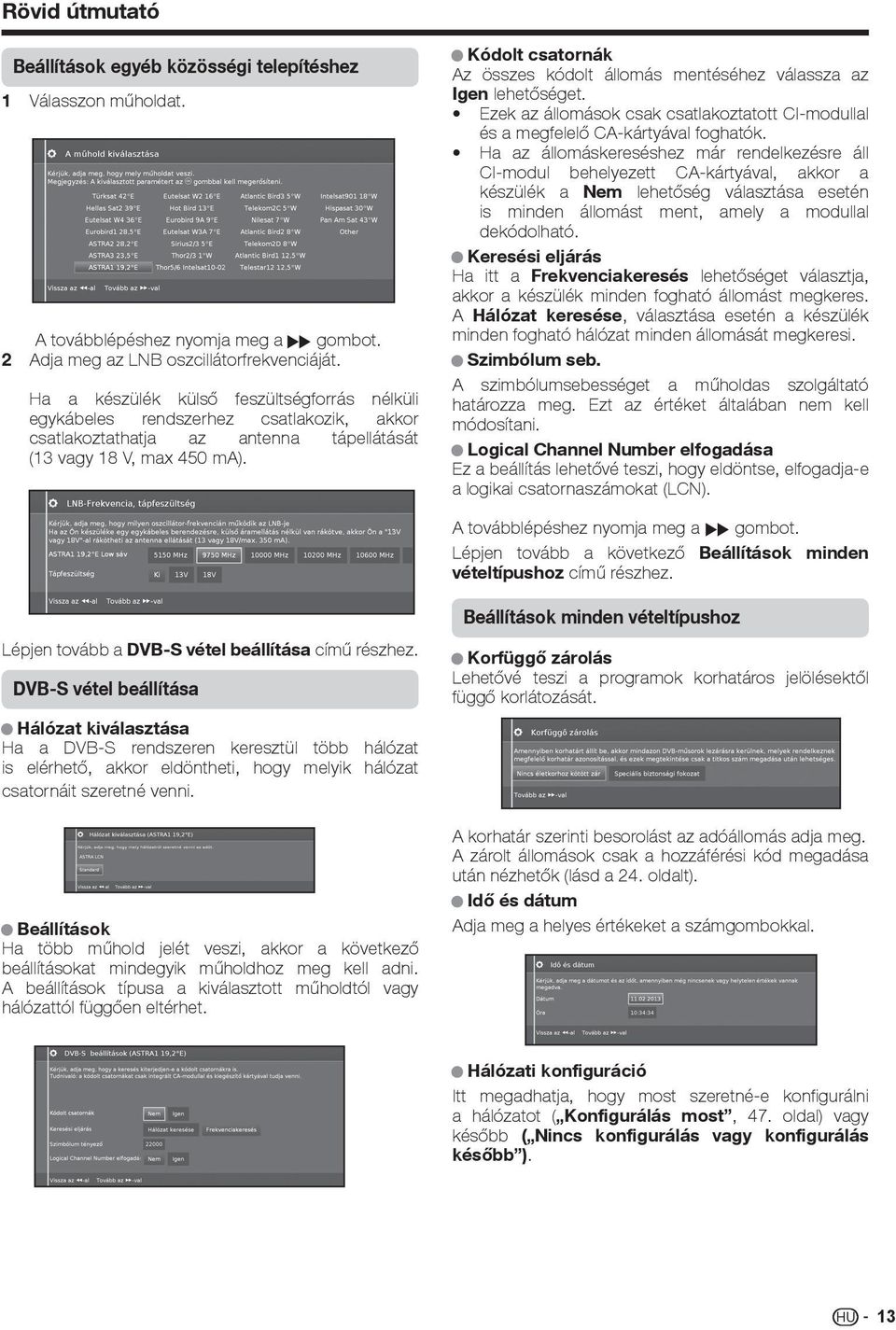

15 Rövid útmutató Beállítások egyéb közösségi telepítéshez 1 Válasszon műholdat. A továbblépéshez nyomja meg a J gombot. 2 Adja meg az LNB oszcillátorfrekvenciáját. Ha a készülék külső feszültségforrás nélküli egykábeles rendszerhez csatlakozik, akkor csatlakoztathatja az antenna tápellátását (13 vagy 18 V, max 450 ma). Kódolt csatornák Az összes kódolt állomás mentéséhez válassza az Igen lehetőséget. Ezek az állomások csak csatlakoztatott CI-modullal és a megfelelő CA-kártyával foghatók. Ha az állomáskereséshez már rendelkezésre áll CI-modul behelyezett CA-kártyával, akkor a készülék a Nem lehetőség választása esetén is minden állomást ment, amely a modullal dekódolható. Keresési eljárás Ha itt a Frekvenciakeresés lehetőséget választja, akkor a készülék minden fogható állomást megkeres. A Hálózat keresése, választása esetén a készülék minden fogható hálózat minden állomását megkeresi. Szimbólum seb. A szimbólumsebességet a műholdas szolgáltató határozza meg. Ezt az értéket általában nem kell módosítani. Logical Channel Number elfogadása Ez a beállítás lehetővé teszi, hogy eldöntse, elfogadja-e a logikai csatornaszámokat (LCN). A továbblépéshez nyomja meg a J gombot. Lépjen tovább a következő Beállítások minden vételtípushoz című részhez. Lépjen tovább a DVB-S vétel beállítása című részhez. DVB-S vétel beállítása Hálózat kiválasztása Ha a DVB-S rendszeren keresztül több hálózat is elérhető, akkor eldöntheti, hogy melyik hálózat csatornáit szeretné venni. Beállítások Ha több műhold jelét veszi, akkor a következő beállításokat mindegyik műholdhoz meg kell adni. A beállítások típusa a kiválasztott műholdtól vagy hálózattól függően eltérhet. Beállítások minden vételtípushoz Korfüggő zárolás Lehetővé teszi a programok korhatáros jelölésektől függő korlátozását. A korhatár szerinti besorolást az adóállomás adja meg. A zárolt állomások csak a hozzáférési kód megadása után nézhetők (lásd a 24. oldalt). Idő és dátum Adja meg a helyes értékeket a számgombokkal. Hálózati konfiguráció Itt megadhatja, hogy most szeretné-e konfigurálni a hálózatot ( Konfigurálás most, 47. oldal) vagy később ( Nincs konfigurálás vagy konfigurálás később ). HU 13

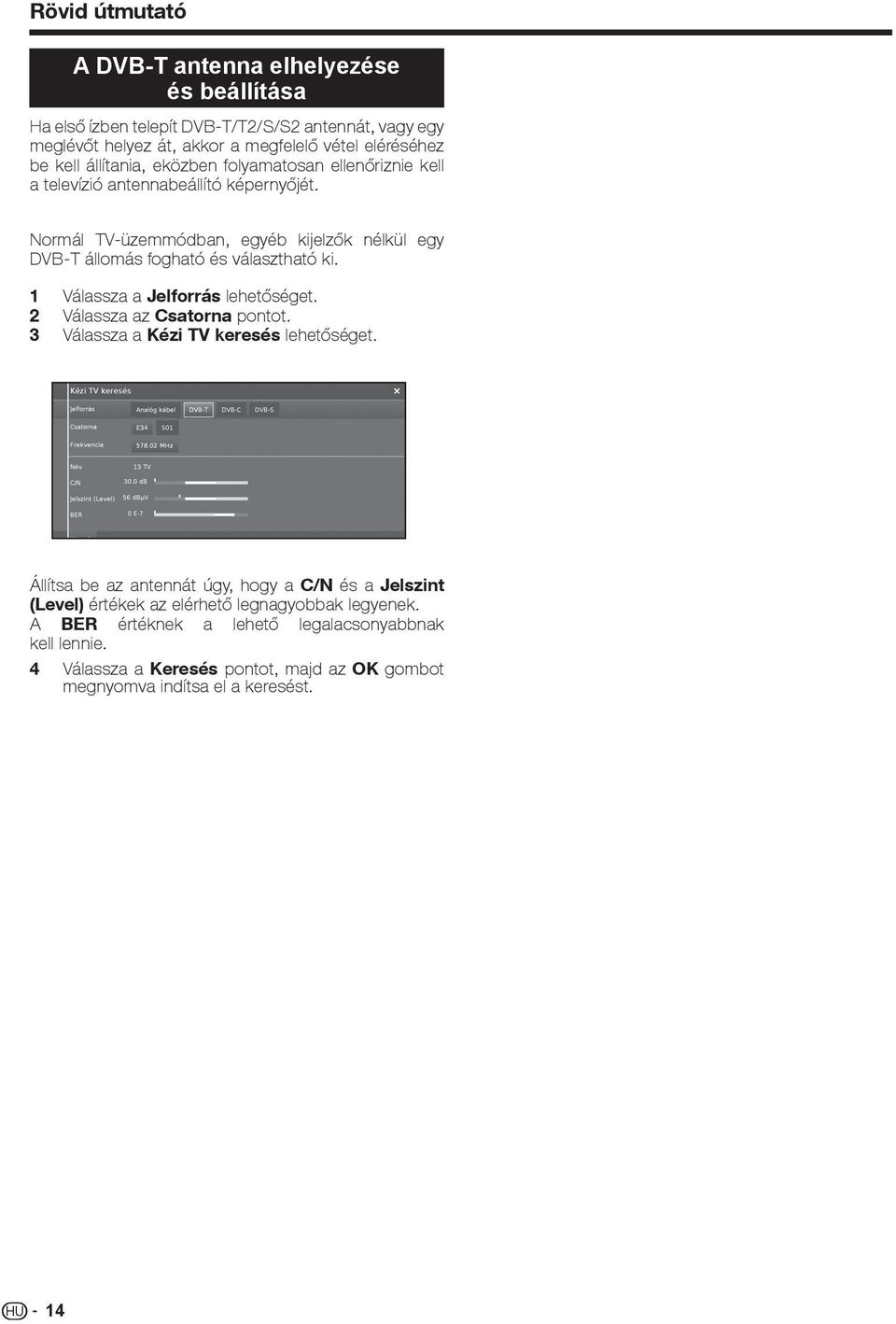

16 Rövid útmutató A DVB-T antenna elhelyezése és beállítása Ha első ízben telepít DVB-T/T2/S/S2 antennát, vagy egy meglévőt helyez át, akkor a megfelelő vétel eléréséhez be kell állítania, eközben folyamatosan ellenőriznie kell a televízió antennabeállító képernyőjét. Normál TV-üzemmódban, egyéb kijelzők nélkül egy DVB-T állomás fogható és választható ki. 1 Válassza a Jelforrás lehetőséget. 2 Válassza az Csatorna pontot. 3 Válassza a Kézi TV keresés lehetőséget. Állítsa be az antennát úgy, hogy a C/N és a Jelszint (Level) értékek az elérhető legnagyobbak legyenek. A BER értéknek a lehető legalacsonyabbnak kell lennie. 4 Válassza a Keresés pontot, majd az OK gombot megnyomva indítsa el a keresést. HU 14

17 Menüműveletek Mi az a menü? A MENÜ nézet a TV összes üzemmódjában elérhető központi áttekintő oldal. A MENÜ nézet alján elérhető választási lehetőségekkel hozzáférhet a TV, a videó, a hanglejátszó/rádió, a fényképek és az AQUOS NET+ beállításaihoz. Az Extrák és Beállítás menüponton keresztül további funkciókat érhet el, amelyekkel konfigurálhatja TV-készülékét. A képernyő tetején láthatók a kedvencként megjelölt állomásokat. A választható elemek száma a TV-készüléktől, a hálózati kapcsolattól, az elérhető médiaszerverektől és a csatlakoztatott eszközöktől függ. A MENÜ a távirányító vagy a TV-készülék gombjaival kezelhető. Alapvető műveletek 1 A menüképernyő megjelenítése Nyomja meg a MENU gombot, és megjelenik a MENÜ képernyő. 2 Menüpont kiválasztása A a/b/c/d gombokkal válassza ki/ állítsa be a kívánt menüpontot, állítsa be az adott elemet a kívánt értékre, majd nyomja meg az OK gombot. A 6 gombot megnyomva visszatérhet az előző MENÜ lapra. E Menüelemek kiválasztása 3 Kilépés a menüképernyőből E Lehetőségek kiválasztása A MENÜ képernyőből az END gomb megnyomásával léphet ki. A különböző bemenetekhez különböző lehetőségek tartoznak a MENÜ képernyőn, de a kezelés módja megegyezik. A kezelési útmutatóban látható képernyők csak magyarázatra szolgálnak (némelyik kinagyított, mások kiemelt részeket tartalmaznak), ezért kissé eltérhetnek az aktuális képernyőktől. A navigációs kijelző A képernyő alján látható navigációs kijelző egy menüsávot jelenít meg. A kezdeti telepítés során tájékoztató szövegek jelennek meg a műveletekről az OSD kijelzőn. Információs kijelző Az információs kijelző tájékoztatást ad a képernyőn éppen megjelenített lehetőségekről, ami további segítséget nyújthat a TV-készülék kezeléséhez. Ideiglenes információs kijelző (p) Az információs kijelző a gyári beállítás szerint nem jelenik meg. Ha ideiglenesen meg szeretné jeleníteni, akkor nyomja meg az p gombot. HU 15

18 Menüműveletek Az automatikus információs kijelző tartós megjelenítése és elrejtése Az automatikus információs kijelző egy menübeállítással rejthető el és jeleníthető meg. 1 Hívja elő a menü nézetet gomb megnyomásával. 2 A / / / gombokkal válassza ki a Beállítás menüpontot, majd az OK gomb megnyomásával jelenítse meg a beállításokat. 3 A / gombokkal válassza a Vezérlés lehetőséget, majd nyomja meg az OK gombot. 4 A / gombbal válassza ki az Egyebek lehetőséget, majd nyomja meg az OK gombot. 5 A / gombokkal válassza ki a Képernyő kijelzés pontot, és az OK gomb megnyomásával jelenítse meg a beállításokat. Kedvencek Kedvenceit megtalálhatja a MENÜ képernyő tetején. A TV-készülék üzemmódjaiban kedvenc elemeket hozhat létre. Ezzel a módszerrel egyetlen lapon megjelenítheti a kedvelt állomásokat. A kezdeti telepítés után a készülék a TV-készülék telepítési helyétől függetlenül automatikusan beállít kedvencként néhány TV-állomást. Kedvencek létrehozása Az éppen nézett adót a távirányítóval állíthatja be kedvencként. A kedvenc adó a MENÜ nézet tetején látható sor végére kerül. 1 Ha kedvencként szeretné megjelölni az adót, nyomja meg a FAV gombot. Ha több kedvenc adó van, mint amennyi megjeleníthető egy oldalon, akkor a MENÜ nézetben négyszögletes ikonok jelennek meg a kedvencek alatt. 6 A / gombokkal válassza ki az Automatikus információ pontot, majd a Be/ki lehetőség kiválasztásával rejtse el/jelenítse meg az információs kijelzőt. 7 A beállítások elfogadásához nyomja meg az OK gombot. Kezelés a TV-készülék vezérlőgombjaival vezérlőgombok Ez a funkció akkor lehet hasznos, ha nincs a közelében a távirányító. Kedvencek kezelése A már beállított kedvencek a MENÜ nézetben kezelhetők. Tetszés szerint módosíthatja a kedvencek sorrendjét, és ha valamelyikre már nincs szüksége, akkor törölheti. 2 Hívja elő a MENÜ nézetet a MENU gomb megnyomásával. 3 A / / / gombokkal válassza ki a módosítani kívánt kedvencet. 4 A FAV gombbal helyezze át vagy törölje az elemet. 1 A MENU gomb megnyomásával megjelenítheti/ elrejtheti a TV-készülék közvetlen vezérlésére szolgáló menüt. 2 A balra/jobbra görgetéshez nyomja meg a CHr/s gombokat. 3 Új menüszint megnyitásához, illetve a beállítások elfogadásához használja a b(#) gombot. 5 A művelet befejezéséhez nyomja meg a 6 gombot. Ha néhány másodpercig nem nyúl a készülékhez, akkor a MENÜ képernyő eltűnik. HU 16

19 TV-nézés Alapvető műveletek Be- és kikapcsolás Csatornaváltás A Pr/s gombbal: A 0 9 gombokkal: A tápfeszültség be- és kikapcsolása A TV-készülék bekapcsolásához nyomja meg a a gombot a készüléken. A kikapcsoláshoz nyomja meg még egyszer a a gombot. Ha a a gombbal kapcsolja ki a TV-t, akkor az EPG adatok elvesznek. A csatlakozók elrendezése típustól függően eltérő lehet. Készenléti üzemmód E Készenléti üzemmódba kapcsolás A bekapcsolt TV-készüléket (KÉK LED) a távirányító a gombjának megnyomásával állíthatja készenléti üzemmódba. E Bekapcsolás készenléti üzemmódból Készenléti (PIROS LED) üzemmódból a távirányító a gombjának megnyomásával kapcsolhatja vissza a készüléket. LED-kijelző Nem világít Kék Piros Lila A televízió kijelzőjének állapotai Állapot Kikapcsolva Bekapcsolva Készenléti állapot Készenléti állapot beprogramozott USB-felvétel mellett Ha hosszabb ideig nem használja a televíziót, ne felejtse el kihúzni a tápkábelt a fali csatlakozóaljzatból. A készülék a a gomb kikapcsolt állapotában is fogyaszt némi áramot. E A TV és a csatlakoztatott eszközök kikapcsolása egyszerre A a gomb hosszú megnyomásával a TV és a HDMIaljzatokhoz csatlakoztatott CEC-kompatibilis eszközök egyidejűleg készenléti üzemmódba állíthatók. A további tudnivalókat lásd a 44. oldalon. Váltás digitális, műholdas és analóg adás között E Nyomja meg az ATV/DTV vagy RADIO gombot az üzemmódok közötti váltáshoz. P r s Külső videojelforrás kiválasztása A külső készülék csatlakoztatása után, a b gombbal jelenítse meg a AV választás képernyőt, majd a c/d gombokkal keresse meg a megfelelő külső jelforrást, és nyomja meg az OK gombot. Az audio nyelv kiválasztása E DTV/CADTV/SAT üzemmód: Minden egyes alkalommal, amikor megnyomja a 2 gombot, a hang nyelve vált az elérhető hangforrások között. A választható nyelvek a vett adástól függően változhatnak. E ATV üzemmód: Az üzemmód a 2 gomb minden megnyomására az alábbi táblázatokban látható módon változik. A NICAM TV-adás választási lehetőségei Jel Választható elemek Sztereó NICAM STEREO, MONO Kétnyelvű NICAM A CSAT, NICAM B CSAT, NICAM AB CSAT, MONO Monoaurális NICAM MONO, MONO Az A2 TV-adás választási lehetőségei Jel Választható elemek Sztereó STEREO, MONO Kétnyelvű A CSAT, B CSAT, AB CSAT Monoaurális MONO Ha nincs beérkező jel, a hangüzemmód kijelzése MONO. Feliratok E DTV/CADTV/SAT üzemmód: A [ gomb megnyomásával be- és kikapcsolhatja a feliratokat. A különböző nyelvek közötti váltás leírását lásd a Vezérlési beállítások című részben a 24. oldalon. E ATV üzemmód: A [ gomb megnyomására megjelenik, illetve eltűnik az adáshoz elérhető feliratozás. HU 17

20 TV-nézés EPG Az EPG egy képernyőn megjelenő programlista. Az EPG segítségével megismerheti a DTV/ CADTV csatornák programját, részletes információkhoz juthat a műsorról, egy éppen sugárzott programra hangolhatja a készüléket vagy beállíthatja az időzítőt későbbi adásokhoz. Az EPG első megnyomásakor a készülék elindít egy segédet, amely végigvezeti Önt a szükséges beállítási lépéseken. Az EPG beállításai a MENU Beállítások Vezérlés Továbbiak... EPG menüpont alatt találhatók. Az EPG kezelése E Az EPG képernyő megjelenítése/bezárása Nyomja meg az EPG gombot. Ezzel kapcsolhatja ki és be az EPG-listát. Az EPG első megnyomásakor a készülék elindít egy segédet, amely végigvezeti Önt a szükséges beállítási lépéseken. Az EPG-segéd segítségével választhat, hogy mely állomás EPG-adatait szeretné összegyűjteni és megjeleníteni. Javasoljuk, hogy csak azokat az állomásokat válassza ki, amelyeket rendszeresen vesz. Az EPG-beállítások a Beállítások menüben érhetők el. A képernyő bal oszlopában a jelenleg aktív állomások listái láthatók (személyes lista, teljes állomáslista). Az EPG-lista fejlécében látható képernyőgombok segítségével kiválaszthatja a műsortájékoztató napját, és műfajuk szerint szűrheti az adásokat. E Program kiválasztása Az időtartomány kiválasztása - A c/d gombokkal válassza ki azt az időtartományt, amelynek műsorait meg szeretné keresni, majd nyomja meg az OK gombot. A következő időintervallumra lapozáshoz nyomja meg a d gombot. A kívánt program kiválasztása - A a/b gombokkal válassza ki a kívánt programot, és nyomja meg az OK gombot. Ha a programok bal oldalán a vagy b jel látható, akkor a a/b gombok megnyomásával a következő vagy az előző képernyőre léphet. - Az END gomb megnyomásával kiléphet az EPG menüből. E Az EPG-áttekintő testreszabása A kiválasztandó lehetőségek a fejlécben láthatók. Ha nem láthatóak, akkor nyomja meg a Kék gombot. Az adásokat a fejlécben a megfelelő műfajok kiválasztásával szűrheti. A készülék ezután kiemeli a kiválasztott műfajba tartozó adásokat: Film Művészet Hírek Közösség Show Oktatás Sport Hobbi Gyerek Sorozat Zene - A / gombokkal válasszon egy napot vagy műfajt. - Erősítse meg a kiválasztást az OK gomb megnyomásával. HU 18

21 TV-nézés Egyéb EPG-funkciók E További információk megjelenítése az adásokról 1 A / / / gombokkal válassza ki az adásokat. 2 Nyomja meg a p gombot. Ha a kijelölt adásokról további információk érhetők el, akkor azok itt megjelennek. Adásinformációk E Időzítő programozása Ezzel a funkcióval beprogramozhatja a TV-adások időzített felvételét. 1 A / / / gombokkal válassza ki az adást. 2 Nyomja meg az USB REC gombot a TV-adás időzített felvételének beprogramozásához. Ekkor megjelenik az időzítési adatok párbeszédpanele. 3 Ellenőrizze, és szükség esetén módosítsa az időzítést. Megtekintés: A kiválasztott adás megtekintése. A menüpont csak akkor érhető el, ha a kijelölt adást éppen sugározzák. Tárolás: A program tárolása memóriában későbbi megtekintés/meghallgatás céljából. Ez a menüpont csak akkor érhető el, ha a kiválasztott adás még nem kezdődött el. Tárolt adás törlése: A tárolt adásokat törölheti a memóriából. Időzítő: Az időzítési szolgáltatások áttekintését jelenítheti meg vele. E(Felvétel): A kiválasztott adás rögzítésének ütemezése egy adott időpontban. Az EPG-listában megjelenik egy E felvételi szimbólum az adás címe felett. 3 A 6 gomb megnyomásával visszatérhet az EPG-listához. E Program tárolása a memóriában az EPG-n keresztül A memóriában tárolandó programok esetén a TV-készülék rákérdez, hogy az adás kezdetekor a megfelelő csatornára váltson-e, illetve bekapcsoljon-e készenléti üzemmódból, ha ezt aktiválja a Beállítások Vezérlés Továbbiak EPG TV bekapcsolása memóriába tároláskor menüpontban. 1 Válassza ki a memóriában tárolandó adást. 2 Nyomja meg a p gombot. 3 A / / / gombokkal válassza a Tárolás lehetőséget, majd nyomja meg az OK gombot. 4 A 6 gomb megnyomásával visszatérhet az EPG-listához. Az EPG-listában megjelenik egy tárolási szimbólum az adás címe felett. HU 19
