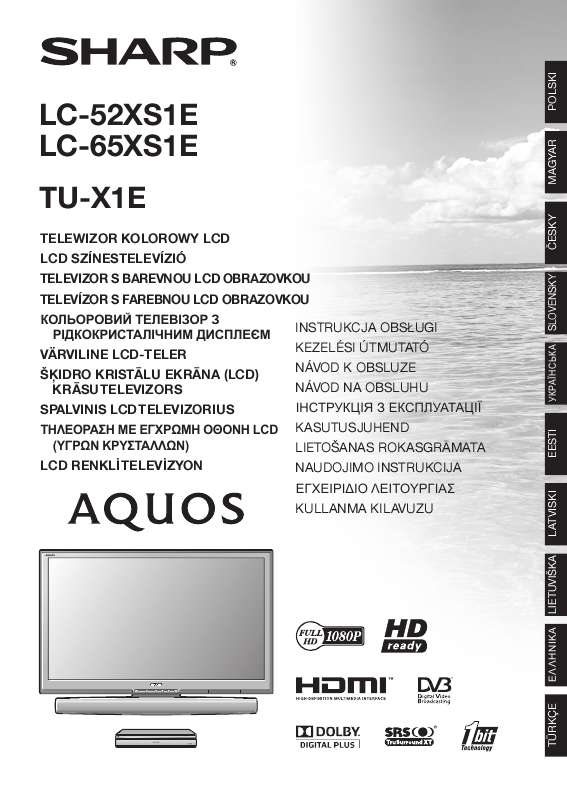

Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató SHARP LC52/65XS1E/TU- X1E. Megtalálja a választ minden kérdésre az SHARP LC52/65XS1E/TU-X1E a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás SHARP LC52/65XS1E/TU-X1E Kezelési útmutató SHARP LC52/65XS1E/TU-X1E Használati útmutató SHARP LC52/65XS1E/TU-X1E Felhasználói kézikönyv SHARP LC52/65XS1E/TU-X1E Kezelési utasítás SHARP LC52/65XS1E/TU-X1E Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

2 Kézikönyv absztrakt: Never use the plug without the fuse cover fitted. fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN. KEZELÉSI ÚTMUTATÓ MAGYAR A,,TV-készülék" ebben a kézikönyvben a megjelenítt és az AVC-rendszert jelenti. Az kezelési útmutatóban található illusztrációk és OSD csak tájékoztató jellegek, a tényleges mveletek némileg eltérhetnek. A kézikönyvben bemutatott példák az LC-52XS1E típusra vonatkoznak. Ez a típus a H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264) tömörítés adások vételére alkalmas. A rövidítések jelentését lásd az 59. oldalon. Tartalom Tartalom Bevezet Kedves SHARP vásárló! Fontos biztonsági elírások. 2 Védjegyek

3 ..2 Távirányító Alkatrész neve....4 Megjelenít (elölnézet/oldalnézet). 4 AVC rendszer (elölnézet/hátulnézet)...4 AVC rendszer (alulnézet) Elkészítés..

4 5 Mellékelt tartozékok..5 Választható tartozék Az elemek behelyezése..6 A távirányító használata Megjegyzések a távirányító használatával kapcsolatban Rövid útmutató....7 Az els üzembe helyezés áttekintése.

5 7 A készülék bekapcsolása eltti teendk..8 A megjelenít elkészítése A TV elhelyezése és az antennakábelek csatlakoztatása Bekapcsolás és az automatikus telepít futtatása A hálózati kábelt csatlakoztassa egy hálózati fali csatlakozóba..10 Bekapcsolás és az automatikus telepít futtatása Kezdeti automatikus telepítés.11 A jelersség és az adók ersségének ellenrzése (DVB-T/C) A jelersség és az adók ersségének ellenrzése (DVB-S)...

6 ..16 TV-nézés Alapvet mveletek Be- és kikapcsolás Váltás analóg, digitális és mholdas adás között Csatornaváltás..17 Küls videojelforrás kiválasztása A hangzásmód kiválasztása EPG.

7 ...18 Az EPG áttekintése Hasznos beállítások az EPG használatához Msor kiválasztása az EPG-vel...19 Idzített felvétel az EPG segítségével Idzített felvétel visszavonása.20 Teletext Az MHEG-5 alkalmazás használata (csak az Egyesült Királyságban)

8 21 Küls berendezések csatlakoztatása..22 A csatlakoztatási lehetségek ismertetése HDMI kapcsolat Komponens kapcsolat S-VIDEO/VIDEO csatlakozó.. 23 SCART csatlakozó.24 SCART csatlakozóval rendelkez eszközök vezérlése AV Link használatával Hangszóró/ersít csatlakoztatása

9 ..25 CA kártya behelyezése AQUOS LINK.. 27 HDMI eszközök vezérlése AQUOS LINK segítségével...27 AQUOS LINK kapcsolat AQUOS LINK beállítása Az AQUOS LINK készülék használata...29 Menümveletek...

10 ...30 Mi is az a MENÜ?...30 Alapvet mveletek Alapvet beállítások Képbeállítások AV ÜZEMMÓD..32 Hangbeállítások...

11 ..32 Energiatakarékos beállítások Adók beállítása..34 Automatikus telepítés Adók beprogramozása Jelszó-/szüli zár beállítások Nyelvi beállítások (nyelv, felirat, többnyelv hang). 37 Hasznos funkciók tévénézéshez 38 Képernyformátum kiválasztása

12 ..38 A WSS képméret automatikus kiválasztása A WSS képméret manuális kiválasztása A képméret manuális kiválasztása...38 A felvétel képméretének manuális kiválasztása A HDMI képméret automatikus kiválasztása Egyéb kép- és hangbeállítások...39 A kép helyzetének beállítása Automatikus hangerállítás...39 Csak hang kiadása Kijelzések beállításai...

13 ..40 Csatorna kijelzése Id és adónév megjelenítése. 40 Más hasznos szolgáltatások.41 Beállítások küls berendezések használata esetén Bemeneti jelforrás beállítása..41 Adott bemenet átugrása Színrendszer-beállítások...41 További szolgáltatások...

14 ...41 USB-eszköz csatlakoztatása.. 42 USB képnézeget/zenelejátszó...42 Kép üzemmód...ute;zát vagy egyéb, vizet tartalmazó edényt a készülékre. A készülékbe kerül víz tüzet vagy áramütést okozhat. Állvány--A készüléket ne helyezze nem stabil kocsira, állványra, háromlábú állványra vagy asztalra. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

15 Ezekrl a készülék könnyen leeshet, és súlyos személyi sérülést vagy anyagi kárt okozhat. Csak a gyártó által javasolt vagy a termékkel együtt értékesített kocsi, állvány, háromlábú állvány, tartó vagy asztal használható. A készülék falra szerelésekor szigorúan tartsa be a gyártó elírásait. Csak a gyártó által javasolt szerelvényeket szabad használni. Amikor a készüléket kocsin tolva helyezi át, a legnagyobb körültekintéssel kell eljárnia. A hirtelen fékezések, a nagyobb erhatások és az egyenetlen padló mind a készülék leeséséhez vezethetnek. Szellzés--A készülékház szellz- és más nyílásai a készülék szellzését szolgálják. A nyílásokat ne fedje be, ne takarja el, mert a nem megfelel szellzés a készülék túlmelegedését illetve élettartamának jelents csökkentését okozhatja. Ne helyezze a készüléket ágyra, heverre, vastag sznyegre vagy hasonló felületre, mert így a szellznyílásai elzáródhatnak. A készüléket kialakítása nem teszi alkalmassá beépített üzemelésre; ne helyezze zárt helyre, például könyvespolcra vagy szekrénybe, hacsak nem biztosított a készülék gyártó által elírt szellzése. A készülék LCD-képernyje üvegbl készült. Ha a készülék leesik, vagy ütés éri, az üveg eltörhet. Ha az LCD-kijelz eltörne, az üvegszilánkokkal a személyi sérülés elkerülése érdekében bánjon körültekinten. Hforrások--Tartsa távol a készüléket a hforrásoktól például radiátortól, ftberendezéstl, kályhától és más, ht kibocsátó berendezésektl (ersítktl is). Fejhallgató--Ne állítsa túl nagyra a hangert. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangervel a fejhallgatót. A tzesetek elkerülése érdekében soha ne helyezzen gyertyát vagy más nyílt lángot a TV-készülék tetejére vagy közelébe. A tzesetek és az áramütés elkerülése érdekében ne vezesse a tápkábelt a TV-készülék vagy egyéb súlyos tárgy alatt. Ne hagyja, hogy a képernyn hosszú ideig ugyanaz az állókép látsszon, mert a képerny beéghet! Csatlakoztatott tápvezeték mellett mindig van tápfeszültség. Szerviz--Ne próbálja saját maga javítania készüléket. A burkolat eltávolításával magas feszültségnek és egyéb veszélyeknek van kitéve. A javításokat bízza szakképzett szerelre. Az LCD-képerny csúcstechnológiájú termék, kiváló felbontású képet ad. A képpontok hatalmas száma miatt a képernyn véletlenszeren elfordulhat néhány inaktív képpont, amely folyamatosan kék, zöld vagy vörös színben világít. Ez megfelel a készülék specifikációjának, nem jelent hibás mködést. A megjelenít szállításakor betartandó óvintézkedések. A megjelenítt szállításkor nem szabad a hangszóróknál fogva tartani. A szállítást mindig két személy, mindkét kézzel végezze--a készülék mindkét oldalát fogva. Védjegyek,,A HDMI, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC védjegye vagy bejegyzett védjegye." A gyártás a Dolby Laboratories engedélyével történt. A,,Dolby" és a dupla-d szimbólum a Dolby Laboratories védjegye. TruSurround XT, SRS és az h jelek a SRS Labs, Inc. kereskedelmi védjegyei. TruSurround XT technológia alkalmazható a SRS Labs, Inc. licenc keretében. A,,HD ready" embléma az EICTA védjegye. A DVB embléma a Digital Video Broadcasting--DVB--projekt bejegyzett védjegye. A,,x.v.Colour" és a a Sony Corporation védjegyei. 2 Bevezet Távirányító FIGYELEM A 8, 9 és0 szimbólum azt jelzi, hogy a gombok univerzális távvezérlként használva a megfelel üzemmódban válnak használhatóvá. 1 2 TV B (TV készenlét/bekapcsolva) (17. oldal) LIGHT D Ezt megnyomva a gyakran használt gombok (Pr/s, ik/l, 09 számgombok, A és b) világítani fognak. Ha öt mpen belül semmilyen mvelet nem történik, a világítás automatikusan kikapcsolódik. Ezt a gombot gyenge környezeti világítás esetén érdemes használni. FUNCTION A gombot röviden (0,2 mp-nél hosszabban) megnyomva a távvezérl DVD-, SetTopBox- vagy VCR-mködtet gombjai, valamint a pillanatnyilag vezérelt készülékek megjelennek az LCD-ablakban. A készülék univerzális távvezérlként való használatát lásd az 50. oldalon. LCD-ablak Ez az ablak mutatja, hogy pillanatnyilag mely készülékeket vezérli (TV, DVD, STB vagy VCR). 09 számgombok 9 Csatornaválasztás. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

16 Számok beírása. Teletext-oldal számának beírása. Ha az,,automatikus telepítés" menüben beállított ország (34. oldal) Svédország, Norvégia, Dánia vagy Izland, a DTVszolgáltatások négy számjegyek. Más ország választása esetén a DTV-szolgáltatások három számjegyek. A (Visszalépés) Megnyomásával a készülék visszatér az elzleg kijelölt csatornára vagy küls bemenetre. ATV Ezt a gombot megnyomva a készülék a hagyományos analóg TV üzemmódra vált. DTV Ezzel a gombbal válthat digitális TV üzemmódra. ik/l (Hanger) Ezekkel a gombokkal növelheti vagy csökkentheti a TV hangerejét (Állókép/Tartás) Ezt a gombot megnyomva a képernyn kimerevedik a mozgókép. Teletext: A teletext oldalak automatikus frissítésének leállítása vagy a kimerevítés mód feloldása. T b (BEMENET FORRÁSA) Kiválaszthatja a bemeneti jelforrást (17. oldal). 4 3 Y RADIO DTV/SAT: Ezzel a gombbal válthat a Rádió és Adat üzemmód között. Ha a DVB csak adatokat sugároz (rádiómsor-szórás nélkül), akkor a Rádió választás hatástalan. U SAT Váltás mholdvev üzemmódra. I Pr/s A TV-csatorna kiválasztására szolgál O MENU 8 ATV/DTV/SAT: A,,MENÜ" képerny be- és kikapcsolására szolgál. DVD: A címmenü be- és kikapcsolása. P 6 (Visszalépés) Visszalépés a korábbi,,menü" képernyre. A A teletext és más hasznos funkciók gombjai Nyissa fel a távvezérl fedelét. 6 7 p (Információk megjelenítése) Ezzel a gombbal jelenítheti meg a képerny jobb fels sarkában az adóállomás információit (csatornaszám, jel, stb.) (40. oldal). P INFO. Ezzel a gombbal jelenítheti meg a képerny bal fels sarkában a digitális adás információit (csak DTV/SAT esetében). 7 (Hangzásmód) Ezzel a gombbal választható ki a többhangszórós hangzás mód (17. oldal). k (Megjelenítheti a teletext rejtett oldalait) (21. oldal) 1 (Aloldal) (21. oldal) v (Fent/Lent/Teljes) Beállíthatja, hogy a készülék a teletextoldal melyik területét nagyítsa ki (21. oldal). AV ÜZEMMÓD Videobeállítás kiválasztására (32. oldal). S AQUOS LINK gombok8 9 0 TV-mód: Ha olyan küls eszköz, mint például az AQUOS BD lejátszó, HDMI kábellel csatlakozik, és ráadásul AQUOS LINK kompatibilis, ezek az AQUOS LINK gombok használhatók. A részleteket lásd a 27. és 29. oldalon. DVD/VCR mód: Az OPTION gombbal meg lehet állítani a képet. Az OPTION kivételével a megfelel gombokkal lehet kiválasztani a képernyn megjelen tételeket. STB mód: Az STB mködtetésére csak a B gomb használható e (Némítás) Ezzel a gombbal kapcsolható be vagy ki a készülék hangja. Q R/G/Y/B (Színes) gombok A színes gombok a megfelel szín tételek kiválasztására szolgálnak a képernyn (pl. EPG, MHEG-5, Teletext). W a/b/c/d (Kurzor) 8 A kívánt menüpont kiválasztására szolgálnak a beállításokat tartalmazó képernyn. OK 8 9 A,,MENÜ" képernyn kiválasztott parancs végrehajtása. ATV/DTV/SAT: A programlista megjelenítésére szolgál, amikor nem látható más,,menü" képerny. E END Ezzel a gombbal léphet ki a,,menü" képernyrl. R A teletext és más hasznos funkciók gombjai [ (Felirat) Be-/kikapcsolhatja a feliratok nyelvét (21. és 37. oldal). m (Teletext) ATV: Analóg teletext megjelenítése (21. oldal). DTV/SAT: MHEG-5 és DTV/SAT teletext megjelenítésére (21. oldal). EPG DTV/SAT: Ezzel a gombbal jelenítheti meg az EPG-képernyt ( oldal). f (SZÉLES ÜZEMMÓD) A széles képformátum kiválasztására (38. és 46. oldal). KÉPTÁR Belépés a Képtár-üzemmódba (44. oldal). 3 Bevezet Alkatrész neve Megjelenít (elölnézet/oldalnézet) il/k Hangerállító gombok* Ps/r Program (csatorna) gombok* b (BEMENETI JELFORRÁS) gomb* MENU gomb* a (Bekapcsolás) gomb* Távirányító-érzékel B (Készenlét/Bekapcsolva) visszajelz 8 SLEEP visszajelz 11 9 OPC-visszajelz 10 RESET gomb * A gombok megnyomásakor a szimbólumok világítanak. Egy 11 USB csatlakozó adott id múlva a világítás kikapcsolódik. 7 AVC rendszer (elölnézet/hátulnézet) B (Bekapcsolás) gomb B (Készenlét/Bekapcsolva) visszajelz COMMON INTERFACE 1/2 kártyahely RESET gomb HDMI3 (HDMI) csatlakozó EXT4 (ANALÓG RGB/AUDIO) csatlakozók EXT8 csatlakozók Fejhallgató FIGYELEM! A túl nagy hangervel hallgatott fej- és fülhallgató halláskárosodást okozhat. Ne állítsa túl nagyra a hangert. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangervel a fejhallgatót EXT1 (RGB) csatlakozó EXT2 (RGB) csatlakozó EXT3 (COMPONENT/AUDIO) csatlakozók OUTPUT (AUDIO) csatlakozók SAT (mholdvev) antennacsatlakozó Antennacsatlakozó DC OUTPUT kimeneti csatlakozó DIGITAL AUDIO OUTPUT csatlakozó HDMI1 (HDMI/AUDIO) csatlakozók HDMI2 (HDMI) csatlakozó RS-232C csatlakozó USB csatlakozó DISPLAY OUTPUT kimeneti csatlakozó AC INPUT csatlakozó AVC rendszer (alulnézet) A típustábla az AVC rendszer alján található. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

17 4 Elkészítés Mellékelt tartozékok HDMI kábeltartó (g1) Tápkábel fedele (g1) 8. oldal Ez takarja a megjelenít hátoldalán található kábeltartót a fali tartó vagy az állvány felszerelése után. Távvezérl (g1),,aaa" méret alkálielem (g2) Hálózati kábel (g2) A csatlakozó alakja országonként eltér lehet. 3. és 6. oldal 6. oldal 10. oldal HDMI kábel (g1) HDMI kábelrögzít/ párna (g1) Kezelési útmutató 8. és 9. oldal 9. oldal Választható tartozék A színes LCD-televízióhoz a listában szerepl választható tartozékok kaphatók. A legközelebbi kereskedésben vásárolhatók meg. A közeljövben további választható tartozékok is piacra kerülhetnek. Vásárláskor olvassa el a legújabb katalógust a kompatibilitáshoz, és ellenrizze, hogy megvásárolható-e a termék. Sz Alkatrész neve Fali tartó (LC-52XS1E) Fali tartó (LC-65XS1E) Állvány (LC-52XS1E) Állvány (LC-65XS1E) Cikkszám AN-52AG8 AN-65AG2 AN-52ST1 AN-65ST1 5 Elkészítés Az elemek behelyezése A TV-készülék els használata eltt helyezze be a két darab,,aaa" méret elemét (tartozék). Ha az elemek lemerültek, és a távirányító nem mködik, cserélje ki a régieket új,,aaa" méret elemekre. 1 Nyissa ki az elemtartó fedelét. 2 Helyezze be a két mellékelt,,aaa" méret elemet. Az elemeket úgy helyezze be, hogy a polaritásuk megfeleljen az elemtartóban látható (e) és (f) jelölésnek. 3 Helyezze vissza az elemtartó fedelét. VIGYÁZAT! Az elemek nem megfelel használata vegyi anyagok szivárgását vagy az elemek felrobbanását okozhatja. Feltétlenül tartsa be az alábbi utasításokat: Ne keverjen különböz típusú elemeket. A különböz elemek különböz jellemzkkel rendelkeznek. Ne használjon vegyesen használt és új elemeket. A használt elemek lerövidíthetik az újak élettartamát, vagy a használat során szivároghatnak. Ha az elemek lemerültek, azonnal vegye ki ket. Az elemekbl szivárgó vegyi anyagok korróziót okozhatnak. Az esetlegesen kiszivárgott vegyi anyagokat alaposan törölje le száraz törlkendvel. Ne használja túl sokat a LIGHT D gomb világító funkcióját, mert ezzel az elemek élettartam megrövidül. Ha az LCD-ablak vagy a világítás funkció fényereje gyenge, vagy a kijelz zavarossá RESET válik, cserélje ki az elemeket. gomb Ha az elemek kimerültek, ne használja tovább a távvezérlt. Ellenkez esetben hibaüzenet jelenhet meg, vagy a távvezérl rosszuk mködhet. Ilyen esetben cserélje ki az elemeket és egy ideig ne használja a távvezérlt. Ha a mködés nem áll helyre, nyissa fel az elemtartó fedelét és nyomja meg a RESET gombot. A RESET gomb megnyomásával az univerzális távvezérl-beállítások törldnek. A távvezérl a memóriájában tárolja a küls készülékek kódjait. Az adatok törldésének megelzése érdekében gyorsan végezze az elemcserét. Ha gyártókód mégis törldne a memóriából, újra be lehet írni (lásd oldal). A mellékelt elemek élettartama a tárolási körülmények miatt lerövidülhet. Ha huzamosabb ideig nem használja a távirányítót, vegye ki belle az elemeket. Cink-szén elemek helyett alkálielemet használjon. A használt elemek kezelésével kapcsolatos megjegyzések: A mellékelt elemek nem tartalmaznak olyan káros anyagokat, mint például a kadmium, ólom vagy higany. Az elírásoknak megfelelen a használt elemeket nem szabad a háztartási hulladékban elhelyezni. A hulladék elemeket dobja a kereskedelmi létesítményekben elhelyezett, ingyenesen igénybe vehet kijelölt gyjtkonténerekbe. A távirányító használata A távirányítót a készülék érzékeljére irányítva kell használni. A készülék érzékelje és a távirányító között elhelyezked tárgyak gátolhatják a megfelel mködést. 5m Távirányító-érzékel Megjegyzések a távirányító használatával kapcsolatban A távirányítót ne érje ers ütés. A távirányítót ne érje nedvesség, és ne használja magas páratartalmú környezetben. A távirányítót ne érje közvetlen napsugárzás. A távirányító burkolata a h hatására deformálódhat. Ha a megjelenít érzékeljét közvetlen napsugárzás vagy ers fény éri, a távirányító mködése bizonytalan lehet. Ilyen esetben változtassa meg a megjelenítre es fény szögét, vagy menjen közelebb a távirányítóval a készülék érzékeljéhez! 6 Rövid útmutató Az els üzembe helyezés áttekintése A TV-készülék els használatba vételekor végezze el egymás után az alábbi lépéseket. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

18 A TV üzembe helyezésétl és csatlakoztatásától függen elképzelhet, hogy néhány lépésre nem lesz szükség. A készülék bekapcsolása eltti teendk 1 A TVkészülék elkészítése (8. oldal) HDMI kábel: A mellékelt HDMI kábelt csatlakoztassa a készülék HDMI csatlakozójára. Ezután a mellékelt HDMI kábeltartóval rögzítse a kábelt a készülékhez. 2 A TV elhelyezése és az antennakábelek csatlakoztatása (9. oldal) TV-készülék: Jelölje ki a TV helyét. HDMI kábelrögzít/párna: Az 1 lépésben a megjeleníthöz csatlakoztatott HDMI-kábel másik végét csatlakoztassa az AVC-rendszer DISPLAY OUTPUT csatlakozójára. A kábelt a mellékelt HDMI kábelrögzítvel/párnával csatlakoztassa az AVC-rendszerhez. Analóg/DVB-C/DVB-T antenna: Az antennarendszer, kábel-tv vagy szobaantenna kábelét csatlakoztassa az AVC-rendszer antennacsatlakozójára. Mholdvev antenna: Csatlakoztasson egy antennakábelt pl. az antennaelosztóról vagy a mholdas parabola iker LCN-jérl az AVC-rendszer SAT csatlakozójára. 3 Csatlakoztassa a küls készülékek és hangeszközök kábeleit ( oldal) Kívánság szerint csatlakoztassa a küls készülékeket, pl. DVD-felvevt. A kábelek és csatlakozók készülékenként eltérhetnek. 4 A távvezérl elkészítése (6. oldal) A mellékelt,,aaa" méret alkálielemet helyezze a távvezérlbe. Bekapcsolás és az automatikus telepít futtatása 5 A TV-készülék bekapcsolása (10. oldal) A hálózati kábelt csatlakoztassa egy hálózati fali csatlakozóba. A megjelenít a gombjával kapcsolja be a készüléket. 6 Futtassa le a kezdeti automatikus telepítést ( oldal) A telepítés menüje automatikusan megjelenik (csak a TV els bekapcsolásakor). 7 A DVB-T/S/C antenna beállítása (16. oldal) Ha szükséges, állítsa a megfelel irányba a DVB-T/S/C antennát. 7 Rövid útmutató A készülék bekapcsolása eltti teendk A megjelenít elkészítése A munka megkezdése eltt ellenrizze, hogy a megjelenít ki van-e kapcsolva. Terítsen puha alátétet arra a felületre, amelyre a készüléket fogja helyezni. Ez megakadályozza a sérülését. A HDMI kábel csatlakoztatása a HDMI kábeltartóval Hangszórókábel* HDMI kábel (mellékelve) HDMI kábeltartó (mellékelve) 1 Nyomja lefelé a felül található fület és maga felé húzva vegye le a hátsó csatlakozó fedelét. 2 A HDMI kábelt csatlakoztassa a készülékre. 3 A kábeltartó lenyomásával rögzítse a HDMI kábelt. FIGYELEM * Ezek a TV hangszóróinak csatlakozói. Ide semmilyen más kábelt ne csatlakoztasson. Ne csatlakoztassa le a hangszórók kábeleit, csak ha feltétlenül szükséges. Ha lecsatlakoztatta a hangszórók kábeleit, akkor a csatlakozódugaszokat a megfelel szín aljzatra csatlakoztassa vissza (színek balról jobbra: piros/fekete/fehér). A megjelenít falra szerelése A megjelenítt kizárólag a SHARP-tól beszerezhet fali tartókkal szabad a falra szerelni (5. oldal). Más fali tartók használata eredményeképpen az elhelyezés instabil lehet, és súlyos sérüléseket okozhat. A készülék falra szerelése különleges szakismereteket igényel, csak képzett szakember végezheti. Ne kísérelje meg a munkát saját kezleg elvégezni. A SHARP nem vállalja a felelsséget a hibás vagy az esetleges balesettel, sérüléssel járó szerelés következményeiért. Képzett szakembertl megtudhatja, használhat-e más tartót a megjelenít falra szereléséhez. A megjelenít falra szerelése eltt elször távolítsa el a ragasztószalagot a megjelenít hátilján lév két helyrl, majd a fali tartóhoz mellékelt csavarokkal rögzítse a tartót a megjelenít hátuljához. E Az AN-52AG8 vagy AN-65AG2 fali tartó esetén A készülék falra szerelésekor a készülék középpontját a fali tartóba vésett jel felhasználásával állapíthatja meg. LC-52XS1E: A TV képernyjének közepe a fali tartón található,,e" jelölésnél van. LC-65XS1E: A TV képernyjének közepe a fali tartón található,,a" jelölésnél van. A külön megvásárolható állvány használata A megjelenítt csak a SHARP gyártmányú, külön megvásárolható állvánnyal lehet asztalra, padlóra stb. állítani (5. oldal). Feltétlenül tartsa be az állvány használati útmutatójának elírásait. 8 Rövid útmutató A TV elhelyezése és az antennakábelek csatlakoztatása Az antenna tápellátásának biztosítása Ahhoz, hogy az els automatikus telepítés lefuttatása után nézni tudja a digitális mholdas vagy földi adást, az antennának tápfeszültséget kell biztosítani. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

19 Lépjen rendre a,,menü" >,,Beállítás" >,,Antenna beáll. (DIG.)" >,,Digitális beállítás" >,,Áramellátás" menüpontokra és válassza a,,be" lehetséget. FIGYELEM A megjelenít és az AVC-rendszer mellékelt HDMI kábellel elvégzett összekötése után a megjelenít bekapcsolásakor az AVC-rendszer B jelzfénye világít. A HDMI kábelt szilárdan kell rögzíteni. Ellenkez esetben az AVC-rendszer áthelyezésekor a csatlakozó meglazulhat és érintkezési hiba keletkezhet. Ekkor a képernyn kép helyett hibaüzenet jelenhet meg. A mholdvev antennakábele Szabványos DIN45325 csatlakozós (IEC 169-2) 75 q koaxiális kábel A HDMI kábel csatlakoztatása a kábeltartóval/párnával HDMI kábel (mellékelve) A HDMI kábel csatlakoztatásakor/ lecsatlakoztatásakor ne alkalmazzon túl nagy ert. Ellenkez esetben a csatlakozó vagy a kábel megsérülhet Fül 1 A HDMI kábelrögzítt nyomja az AVC rendszer DISPLAY OUTPUT csatlakozója alatti nyílásba. 2 A rögzítelem fülét lefelé tartva vegye le a rögzítelem részeit. 3 A párnát csavarja a HDMI kábel köré. 4 A rögzítelem fülét lefelé tartva csatlakoztassa vissza a rögzítelem részeit. 5 A HDMI csatlakozót és a rögzítelemet a tartórúdon csúsztatva csatlakoztassa a kábelt a DISPLAY OUTPUT kimeneti csatlakozóra. Az AVC rendszer elhelyezése VIGYÁZAT! Ne helyezzen videomagnót (VCR) vagy más készüléket az AVC5cm 5cm rendszerre. Az AVC készülék mellett és felett hagyjon elegend szabad helyet. Ne takarja el a felül és a bal oldalon található szellznyílásokat, vagy a jobb oldali ventilátor-nyílást. Ne helyezzen vastag textíliát az AVC-rendszer tetejére vagy mellé, mert a készülék túlmelegedhet és emiatt hibásan mködhet. 5cm 9 Rövid útmutató Bekapcsolás és az automatikus telepít futtatása A hálózati kábelt csatlakoztassa egy hálózati fali csatlakozóba. A TV-készüléket a fali csatlakozóaljzat közelében helyezze el, és tartsa a csatlakozódugót elérhet helyen. Hálózati kábel* Hálózati kábel* * A csatlakozó alakja országonként eltér lehet. Bekapcsolás és az automatikus telepít futtatása A megjelenít a gombjával kapcsolja be a készüléket. Digitális keresés A digitális csatornakeresés indítása ( oldal) Földi Kábel Futtassa le a kezdeti automatikus telepítést ( oldal). Nyelv beállítása English Italiano Svenska Analóg keresés Az analóg csatornakeresés indítása (13. oldal) Fmenü/Raktár beállítás FMENÜ RAKTÁR Ausztria A Ország beállítása B/G Finnország FIN B/G Görögország GR B/G Átugrás Csatornakeresés beállítása Digitális keresés Analóg keresés Átugrás A mholdas csatornakeresés indítása ( oldal) Igen Nem 10 Rövid útmutató Kezdeti automatikus telepítés A TV-készülék megvásárlása utáni els bekapcsoláskor a kezdeti automatikus telepítés segéd jelenik meg. Kövesse a menüpontokat, és végezze el egyenként a szükséges beállításokat. 5 A csatornakeresés indítása. Digitális keresés Analóg keresés Átugrás A készülék bekapcsolása eltt ellenrizze az alábbiakat E A megjelenítt és az AVC rendszert a mellékelt HDMI kábellel kötötte össze? E Bekötötte az antenna kábelét? E Csatlakoztatta a tápkábelt? A a/b gombokkal válassza a,,digitális keresés",,,analóg keresés" vagy,,átugrás" lehetséget, majd nyomja meg az OK gombot. Ha analóg adásokat, digitális adásokat és mholdas adásokat is szeretne nézni, a csatornakeresést mindhárom típusra el kell végeznie. Ha további adókat szeretne keresni, indítsa el a,,további keresés" funkciót az,,adók beprogramozása" menübl ( oldal). Az,,Átugrás" választása esetén csak a,,mhold keresés" történik meg. Szükség esetén az,,digitális keresés" és a,,analóg keresés" a,,beállítás" menü,,automatikus telepítés" menüpontjában lehet megismételni. A,,Digitális keresés" vagy,,analóg keresés" végrehajtása után a készülék a,,mhold keresés" menüjét jeleníti meg. A keresést az,,igen" választásával lehet indítani. 1 2 Nyomja meg a megjelenít a gombját. Megjelenik a kezdeti automatikus telepítés segéd. Az OSD menü nyelvének beállítása. English Italiano Svenska 3 Az a/b/c/d gombokkal válassza ki a nyelvet, majd nyomja meg az OK gombot. A TV helyének kijelölése. FMENÜ RAKTÁR,,Digitális keresés" beállítása A c/d gombokkal válassza a,,földi" vagy,,kábel" lehetséget, majd nyomja meg az OK gombot. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

20 Földi Kábel A c/d gombokkal válassza ki a TV használati helyét, majd nyomja meg az OK gombot. FMENÜ:,,SZABVÁNYOS" lesz az,,av ÜZEMMÓD" alapbeállítása. RAKTÁR:,,DINAMIKUS (Rögzített)" lesz az,,av ÜZEMMÓD" alapbeállítása. Az,,AV ÜZEMMÓD" változtatása esetén a TV automatikusan visszakapcsol a,,dinamikus (Rögzített)" beállításra, ha 30 percig a TV és a távvezérl egy gombját sem nyomja meg. E,,Földi" keresés Az ország beállítása. Ausztria A B/G Finnország FIN B/G Görögország GR B/G A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja ket. A folyamatban lév kezdeti automatikus telepítés megszakításához nyomja meg a 6 gombot. A a/b/c/d gombokkal jelölje ki az országot, majd nyomja meg az OK gombot. Ez a beállítás csak a készülék els üzembe helyezésekor jelenik meg. A DVB-T csatornakeresés végrehajtása után a készülék a,,mhold keresés" menüjét jeleníti meg (14. oldal). FIGYELEM Ha a,,földi" közben kikapcsolja a megjelenítt, a kezdeti automatikus telepítés segéd nem jelenik meg. Az automatikus telepítést a,,beállítás" menübl futtathatja újra (34. oldal). Ha az állomáskeresés elindítása eltt 30 percig semmilyen mveletet sem végez a készülékkel, az automatikus telepít segéd bezárul. 11 Rövid útmutató E,,Kábel" keresés A képernyn a pillanatnyi DVB-C beállítások jelennek meg. Zavart adók: Keresési mód: Frekvencia indítás: Hálózati azonosító: Szimbólum seb. 1: Szimbólum seb. 2: QAM-moduláció 1: QAM-moduláció 2: Keresés indítása Nem Csatorna 47.0 MHz Nincs Nincs Beállítás módosítása Ha minden paramétert a megfelel értékre állít be: 1 A c/d gombokkal válassza a,,beállítás módosítása" lehetséget, majd nyomja meg az OK gombot. Zavart adók [Nem] Keresési mód [Csatorna] Frekvencia indítás [47.0] Hálózati azonosító [Nincs] Szimbólum seb. 1 [6875] Szimbólum seb. 2 [6900] QAMmoduláció 1 [64] Igen Nem QAM-moduláció 2 [Nincs] Keresés indítása Ha a DVB-C csatornák keresését a pillanatnyi beállítással kezdi el: 1 A c/d gombokkal válassza a,,keresés indítása" lehetséget, majd nyomja meg az OK gombot A a/b gombokkal álljon a menüre és nyomja meg az OK gombot. 3 A a/b/c/d vagy 09 gombokkal válassza ki vagy írja be a megfelel tételt/értéket és nyomja meg az OK gombot. 4 A a/b gombokkal válassza a,,keresés indítása" lehetséget, majd nyomja meg az OK gombot A megjelenít megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja ket. A folyamatban lév kezdeti automatikus telepítés megszakításához nyomja meg a 6 gombot. 5 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja ket. A folyamatban lév kezdeti automatikus telepítés megszakításához nyomja meg a 6 gombot. A DVB-C csatornakeresés végrehajtása után a készülék a,,mhold keresés" menüjét jeleníti meg (14. oldal). FIGYELEM Ha a,,kábel" keresés közben kikapcsolja a megjelenítt, a kezdeti automatikus telepítés segéd nem jelenik meg. Az automatikus telepítést a,,beállítás" menübl futtathatja újra (34. oldal). Ha az állomáskeresés elindítása eltt 30 percig semmilyen mveletet sem végez a készülékkel, az automatikus telepít segéd bezárul. A DVB-C csatornakeresés végrehajtása után a készülék a,,mhold keresés" menüjét jeleníti meg (14. oldal). FIGYELEM Ha a,,kábel" keresés közben kikapcsolja a megjelenítt, a kezdeti automatikus telepítés segéd nem jelenik meg. Az automatikus telepítést a,,beállítás" menübl futtathatja újra (34. oldal). Ha az állomáskeresés elindítása eltt 30 percig semmilyen mveletet sem végez a készülékkel, az automatikus telepít segéd bezárul. 12 Rövid útmutató Menü Leírás Itt kell megadni, hogy fizets csatornákat keressen-e a készülék. Választható elem Igen, Nem Csatorna: Begyjti a csatorna minden információját (gyors, de erre alkalmas TVcsatornák szükségesek hozzá). Frekvencia: A tartomány minden frekvenciáját megvizsgálja (lassú). 47,0858,0 MHz Az,,Analóg keresés" beállítása Zavart adók Keresési mód A csatornakeresés módjának megadása. A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja ket. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

21 A folyamatban lév kezdeti automatikus telepítés megszakításához nyomja meg a 6 gombot. Az analóg csatornakeresés végrehajtása után a készülék a,,mhold keresés" menüjét jeleníti meg (14. oldal). FIGYELEM Ha az,,analóg keresés" közben kikapcsolja a megjelenítt, a kezdeti automatikus telepítés segéd nem jelenik meg. Az automatikus telepítést a,,beállítás" menübl futtathatja újra (34. oldal). Ha az állomáskeresés elindítása eltt 30 percig semmilyen mveletet sem végez a készülékkel, az automatikus telepít segéd bezárul. Frekvencia indítás A hálózat megadása. Akkor írja be, ha egy adott azonosítójú hálózatot szeretne használni, speciális szolgáltatások nélkül. A szimbólumsebességet a kábeltv-szolgáltató adja meg. Írja be a szolgáltatótól kapott értéket. A szimbólumsebességet a kábeltv-szolgáltató adja meg. Írja be a szolgáltatótól kapott értéket Hálózati azonosító Nincs, Szimbólum seb. 1* Szimbólum seb. 2* QAMmoduláció 1 QAMmoduláció 2 16, 32, 64, 128, 256 Nincs, 16, 32, 64, 128, 256 * A,,Szimbólum seb. 2" beállítása, ha a kábeltv-szolgáltató több szimbólumsebességet használ. 13 Rövid útmutató A,,Mhold keresés" beállítása A c/d gombokkal válassza az,,igen" lehetséget, majd nyomja meg az OK gombot. Igen Nem E Beállítás módosítása: 1 A c/d gombokkal válassza a,,beállítás módosítása" lehetséget, majd nyomja meg az OK gombot. A,,Zavart adók" és a,,szimbólum sebesség" beállító menü jelenik meg. Zavart adók [Nem] SAT1-Szimbólum seb. 1 [6875] SAT1-Szimbólum seb. 2 [6875] SAT2-Szimbólum seb. 1 [6875] Igen Nem Ha nem végez,,mhold keresés" beállítást, akkor válassza a,,nem" lehetséget, majd nyomja meg az OK gombot. A pillanatnyi DVB-S beállítások jelennek meg. Mholdrendszer Max. 4 mhold vagy DISEqC multiswitch LNB frekvencia Mhold SAT1 ASTRA1 Alacsony Magas Keresés indítása 2 A a/b gombokkal válassza a,,zavart adók" lehetséget, majd nyomja meg az OK gombot. Következ Beállítás módosítása Zavart adók: Itt kell megadni, hogy fizets csatornákat keressen-e a készülék. A,,Következ" beállításra való továbblépés eltt be kell fejeznie a,,beállítás módosítás". Ha a mholdas keresést kódolt adások keresésével indítja: A c/d gombokkal válassza a,,következ" lehetséget, majd nyomja meg az OK gombot. Zavart adók: Mhold SAT1 SAT2 SAT3 SAT4 ASTRA1 ASTRA2 ASTRA3 egyéb Nem Szimbólum seb. 1 Szimbólum seb A c/d gombokkal válassza az,,igen" lehetséget, majd nyomja meg az OK gombot. 4 A a/b gombokkal álljon a módosítani kívánt szimbólumsebességre és nyomja meg az OK gombot. Szimbólum sebesség: A TV-készülékkel vehet minden mholdas adásra be kell állítani a szimbólumsebességet (legfeljebb nyolc szimbólumsebesség jeleníthet meg). 5 A c/d gombokkal válassza a,,keresés indítása" lehetséget, majd nyomja meg az OK gombot Keresés indítása Beállítás módosítása E Keresés indítása: DVB-S csatornakeresés. 1 A c/d gombokkal válassza a,,keresés indítása" lehetséget, majd nyomja meg az OK gombot A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja ket. A folyamatban lév kezdeti automatikus telepítés megszakításához nyomja meg a 6 gombot. 2 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja ket. A folyamatban lév kezdeti automatikus telepítés megszakításához nyomja meg a 6 gombot. 14 Rövid útmutató Ha megváltoztatja az antennacsatlakozás beállításait: A c/d gombokkal a DVB-S ablak bal oldali oszlopában válassza a,,beállítás módosítása" lehetséget, majd nyomja meg az OK gombot. Az antennacsatlakozás beállító menüje jelenik meg. Egyetlen mhold 2 mhold 22 khz kapcsolódobozon 2 mhold toneburst kapcsolódobozon Max. 4 mhold vagy DISEqC multiswitch Közösségi mholdrendszer PÉLDA SAT1 alacsony [9000] SAT1 magas [12000] OK A a/b gombokkal válassza ki az,,ok" elemet, majd nyomja meg az OK gombot. A beállítás befejezése után a képerny a 14. oldalon a bal oszlopban látható DVB-S beállítás képernyre. FIGYELEM Öt csatlakoztatási típusból lehet választani. Ha nem az,,egyetlen mhold" beállítást használja, akkor kérje a forgalmazó tanácsát. E,,Egyetlen mhold" beállítás 1 2 A a/b gombokkal válassza az,,egyetlen mhold" lehetséget, majd nyomja meg az OK gombot. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E

22 Powered by TCPDF ( A a/b gombokkal válassza a,,sat1 [nincs]" lehetséget, ekkor megjelennek a TV által fogható adások, majd nyomja meg az OK gombot. SAT1 [nincs] Következ 3 A a/b/c/d gombokkal válassza ki a kívánt mholdat, majd nyomja meg az OK gombot. A,,Következ" elemet nem választhatja addig, amíg a 3. lépésben be nem állította a mholdas sugárzást. ASTRA 1 ASTRA 3 Altalntic Bird 3 4 A a/b gombokkal válassza a,,következ" lehetséget, majd nyomja meg az OK gombot. SAT1 [ASTRA 1] Következ 5 A c/d gombokkal válassza az,,igen-0/22khz-" vagy,,nem" lehetséget (LNB-frekvencia beállítása), majd nyomja meg az OK gombot. Igen-0/22kHzNem 6 A a/b gombokkal álljon a megfelel menüpontra és a c/d gombokkal állítsa be a megfelel, MHz és MHz közötti értéket. 15 Rövid útmutató A jelersség és az adók ersségének ellenrzése (DVB-T/C) Ha els ízben helyez el DVB-T/C antennát vagy áthelyezi, az antennát a megfelel vétel érdekében a televízió antennabeállító képernyjét folyamatosan ellenrizve be kell A c/d gombokkal válassza ki a,,beállítás" elemet. 3 A a/b gombokkal válassza az,,antenna beáll. (DIG.)" lehetséget, majd nyomja meg az OK gombot. 4 A a/b gombokkal válassza a,,digitális beállítás" lehetséget, majd nyomja meg az OK gombot. A jelersség és az adók ersségének ellenrzése (DVB-S) Ha els ízben helyez el DVB-S antennát vagy áthelyezi, az antennát a megfelel vétel érdekében a televízió antennabeállító képernyjét folyamatosan ellenrizve be kell A c/d gombokkal válassza ki a,,beállítás" elemet. 3 A a/b gombokkal válassza az,,antenna beáll. (DIG.)" lehetséget, majd nyomja meg az OK gombot. 4 A a/b gombokkal válassza a,,mholdbeállítás" lehetséget, majd nyomja meg az OK gombot. E A jelersség ellenrzése A a/b gombokkal válassza a,,jelersség" lehetséget, majd nyomja meg az OK gombot. Áramellátás Jelersség Csatorna ersség Csat. sz. Jelersség Áramersség Minség Áramersség 0 Max E A jelersség ellenrzése A a/b gombokkal válassza a,,jelersség" lehetséget, majd nyomja meg az OK gombot. Jelersség Csatorna ersség Jelersség Áramersség Minség Áramersség 0 Max. 0 0 Max. 0 E Az adók ersségének ellenrzése A a/b gombokkal válassza a,,csatorna ersség" lehetséget, majd nyomja meg az OK gombot. A 0-9 számbillentykkel megadhat egy kívánt frekvenciasávot. 0 Max. 0 E Az adók ersségének ellenrzése A a/b gombokkal válassza a,,csatorna ersség" lehetséget, majd nyomja meg az OK gombot. A 0-9 számbillentykkel megadhat egy kívánt frekvenciasávot. DVB-T csatorna jelszintje Áramellátás Jelersség Csatorna ersség 4 Csat. sz. Jelersség MHz DVB-S csatorna jelszintje Jelersség Csatorna ersség Frekvencia Simbólum seb. Sáv MHz Áramersség Minség Áramersség 0 Max. 0 ***** Függ/alacsony 0 Max. 0 Jelersség Áramersség Minség Áramersség 0 Max. 0 DVB-C csatorna jelszintje Áramellátás Jelersség Csatorna ersség Frekvencia Szimbólum seb. QAM-moduláció MHz * 64 * * * 0 Max. 0 Jelersség Áramersség Minség Áramersség 0 Max. 0 0 Max. 0 5 Állítsa be úgy az antennát, hogy a,,jelersség" és a,,minség" a lehetséges maximális értéket mutassa. FIGYELEM A,,Jelersség" és a,,minség" értékei jelzik, mikor van szükség az antenna megfelel beállításának ellenrzésére. 16 TV-nézés Alapvet mveletek Be- és kikapcsolás A tápfeszültség be- és kikapcsolása Nyomja meg a megjelenít a gombját. A kikapcsoláshoz nyomja meg a megjelenít a gombját. FIGYELEM Ha a a gombbal kapcsolja ki a TV-t, akkor az EPG adatok elvesznek, a beprogramozott idzített felvételeket pedig nem indítja el a TV. Csatornaváltás Pr/s Program (csatorna) A 09 számgombokkal: gombokkal* Küls videojelforrás kiválasztása A küls készülék csatlakoztatása után, a b gombbal jelenítse meg a,,bemenet FORRÁSA" menüt, a a/b gombokkal keresse meg a megfelel küls jelforrást, majd nyomja meg az OK gombot. BEMENET FORRÁSA TV EXT1 EXT2 EXT3 EXT4 HDMI1 Készenléti üzemmód E Készenléti üzemmódba kapcsolás A bekapcsolt TV-készüléket a távvezérl TV B gombjával vagy az AVC-rendszer B gombjával lehet készenléti üzemmódba kapcsolni. A hangzásmód kiválasztása E DTV/SAT mód: Ha az adás több hangzásmóddal érkezik, a beállítás a 2 gomb minden megnyomására az alábbi módon változik. E Bekapcsolás készenléti üzemmódból Készenléti üzemmódban nyomja meg a távvezérl TV B gombját vagy az AVC-rendszer B gombját. Hang (ENG) : SZTEREÓ B/J B J BJ Hang (ENG) : A CSAT A CSAT B CSAT AB CSAT B visszajelz állapota (Megjelenít/AVC-rendszer) B kijelz Nem világít Kék Vörös Kikapcsolva Bekapcsolva Készenléti állapot Állapot Hang (ENG) : MONÓ A c/d válassza a bal (B) vagy jobb (J) csatornát, ha STEREO vagy KETTS MONO képernyt látja. Az Ön kézikönyve SHARP LC52/65XS1E/TU-X1E
