El adó: Unger Tamás István Konzulens: Dr. Kolos Tibor f iskolai docens április 23.
|
|
- Erzsébet Csonkané
- 5 évvel ezelőtt
- Látták:
Átírás
1 El adó: Unger Tamás István Konzulens: Dr. Kolos Tibor f iskolai docens április 23.
2 Az el adás tartalma A patch antenna felépítése M ködési elv Bementi impedancia csökkentése Megtáplálási módszerek Szondás táplálású microstrip patch antenna tervezése Szalagtápvonallal táplált microstrip patch antenna tervezése Konklúzió
3 A patch antenna felépítése sugárzó lemez W t sugárzó lemez L h ε r dielektrikum ε r h dielektrikum földelő lemez földelő lemez Geometriai jellemz k: L hosszúságú, W szélesség, t vastagságú sugárzó lemez h vastagságú, ε r relatív permittiviátsú dielektrikum Földel lemez (reektor) Rezonáns hossz: W = λ 2 A legelterjedtebb típus nyomtatott áramköri kivitelben készül microstrip patch antenna
4 M ködési elv L eff Z dl L dl I E Dielektrikum U A rezonáns hossz mentén kialakuló elektromos térer sség, feszültség, áram és impedancia jellege Vezet felületen E n = 0, (1) így a lemez szélén a vastagság miatt kialakul a lemezekkel párhuzamos komponens. Az eszköz szoros rokonságot mutat a félhullámú dipóllal ε r < 10 microstrip antenna ε r > 10 microstrip tápvonal Jellegzetes kialakítási mód a négyszögletes mictrostrip patch antenna: W = L
5 Az antenna bemeneti impedanciája Alapgondolat: Az antennát a rezonáns hossz közepén kell megtáplálni, de a kétdimenziós lemez másik helyparamétere (L) szabad, kötetlen változó. L R 0,5W Z be(0) Z be(r) 0,5W Z be (R) = cos 2 ( πr L ) Z be (0). (2)
6 Megtáplálási módszerek F bb módszerek: Microstrip tápvonal segítségével Koaxális kábel segítségével szondás táplálás Csatolt táplálással (Electromagnetically coupled, EMC)
7 Patch antenna tervezése Célkit zés: Microstrip patch antenna tervezése a 2, 4 GHz - 2, 5 GHz ISM sávba. Wi-Fi alkalmazás Elvárások: Középfrekvencia: f 0 = 2450 MHz Félgömb alakú iránykarakterisztika, melléknyalábok nélkül Kis méret, a sávon belüli megbízható m ködés Illesztés a Z 0 = 50 Ω hullámimpedanciájú koaxiális tápvonalhoz Kikötések: A megrendel kikötötte, hogy milyen típusú hordozófelületre kell tervezni. A paraméterek: ε r = 2, 33, µ r = 1, tg(δ) = 0, 0012, ρ = 1, t = 0, 035 mm, h = 3, 18 mm Az antenna megtervezését két eltér megtáplálsi módszerrel Agilent Genesys környezetben végeztem el.
8 Szondás táplálású microstrip patch antenna tervezése szonda sugárzó lemez dielektrikum földelő lemez koaxiális csatlakozó Szondás táplálás elve: A koaxiális kábel bels vezet je a dielektrikumon szondaként áthatolva táplálja meg a sugárzó lemezt, míg a küls vezet a földel lemezhez csatlakozik.
9 Szondás táplálású microstrip patch antenna tervezése 1 Szabadtéri hullámhossz: λ 0 = c = m s f s = 0, m; (3) 2 Az antenna villamos hossza: L e = c 2f 0 εr = 3 Az eektív relatív permittivitás: m s = 40, 109 mm; (4) s 2, 33 ε re = εr εr h L 2, , = = 3,18 mm 40,109 mm = 2, 141; (5) Mindig igaz, hogy: 1 < ε re < ε r ; (6)
10 Szondás táplálású microstrip patch antenna tervezése 4 A villamos megnyúlás: L = 0, 412h (εr e + 0, 3)( L h ) (ε re 0.258)( L h ) = = 0, 412 3, 18 mm (2, )( (2, , 3)( 40,109 mm 3,18 mm ) 40,109 mm 3,18 mm ) = 1, 63 mm; (7) 5 A geometriai hossz: L = L e 2 L = 40, 109 mm 2 1, 63 mm = 36, 849 mm; (8) 6 Az antennán kialakuló hullámhossz: λ = λ 0 εre = 0, m 2, 141 = 0, m; (9)
11 Gerjesztési pont meghatározása A megtervezett antenna: 36,8 mm Sugárzó lemez 36,8 mm 18,4 mm 18,4 mm Táplálási pont Megtáplálható a szélén?
12 Gerjesztési pont meghatározása ( 36, 8 mm cos 1 x = π 50 Ω 227 Ω ) = 12, 6 mm. (10) 36,8 mm Sugárzó lemez 18,4 mm 18,4 mm 36,8 mm 12,6 mm Táplálási pont
13 Antennaszimuláció Genesys környezetben 1 Dielektrikum deniálása:
14 Antennaszimuláció Genesys környezetben 2 Layout editor beállítása: 3 Layout berajzolása: 4 EMPOWER analízis lefuttatása.
15 Eredmények - Reexiós tényez, állóhullámarány ( S 11 = 20 lg ) Γ = 20 lg ( ) Ure = 20 lg U hal ( ) Z 50 Ω, (11) Z + 50 Ω r = 1 + Γ 1 Γ. (12)
16 Eredmények - Reexiós tényez frekvenciafüggése

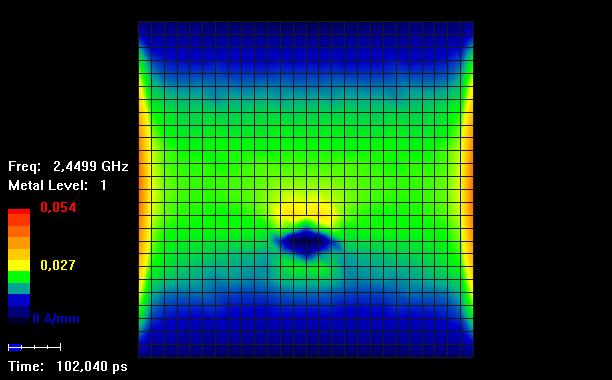

17 Eredmények - Antennakarakterisztika, felületi áram
18 Szalagtápvonallal táplált patch antenna tervezése 36,8 mm W L 18,4 mm szalagtápvonal L 18,4 mm sugárzó lemez 36,8 mm 36,8 mm Célkit zés: Az antenna Z ant impedanciájának illesztése a Z 0 = 50Ω hullámimpedanciával rendelkez koaxiális tápvonalhoz a szalagtápvonal segítségével. Kézenfek megoldás a negyedhullámú impedanciatranszformátor. Z = 50 0 Ω Z T Z ant l'= 0,25 λ Z = Z be 0
19 Szalagtápvonalból kialakított negyedhullámú impedanciatranszformátor lim βl π 2 Z be = lim βl π 2 Z T Z ant tg(βl) + jz T Z T tg(βl) + jzant A negyedhullámú transzformátor hullámimpedanciája: = Z 2 T Z ant. (13) Z T = Z ant Z 0 = 50 Ω 227 Ω = 106, 536 Ω. (14) A kritériumoknak megfelel szalagtápvonal paraméterei meghatározhatók szimuláció segítségével.
20 A szalagtápvonal paramétereinek identikációja
21 A szalagtápvonal paramétereinek identikációja

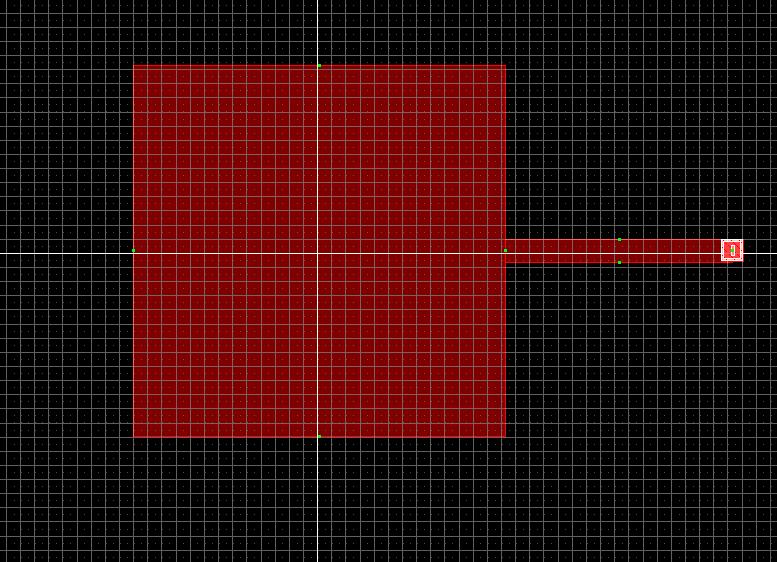

22 Antennaszimuláció - geometria berajzolása 36,8 mm 22,546 mm 36,8 mm (158,6; 104,051) (181,146; 105,2) 2,298 mm y (mm) (121,8; 86,8) x (mm)
23 Eredmények - Reexiós tényez, állóhullámarány
24 Eredmények - Reexiós tényez frekvenciafüggése
25 Eredmények - Antennakarakterisztika, felületi áram
26 Konklúzió Mindkét antenna teljesíti a kritériumokat A szondával táplált antenna paraméterei jobbak A szalagtápvonalas táplálás hátránya ebben az esetben a kötött dielektrikum Jelent s veszteségek, dupla frekvenciafüggés A szondás táplálás megvalósítása célszer bb
27 Kérdések?
