1 datátviteli rendszerek Vezetékes kommunikációs interfészek Dr. habil Wührl Tibor Óbudai Egyetem, KVK Híradástechnika Intézet

2 Konzol portok URT alapú USB

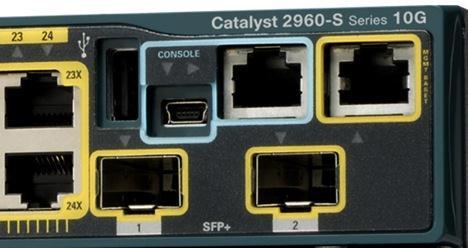

3 Konzol portok

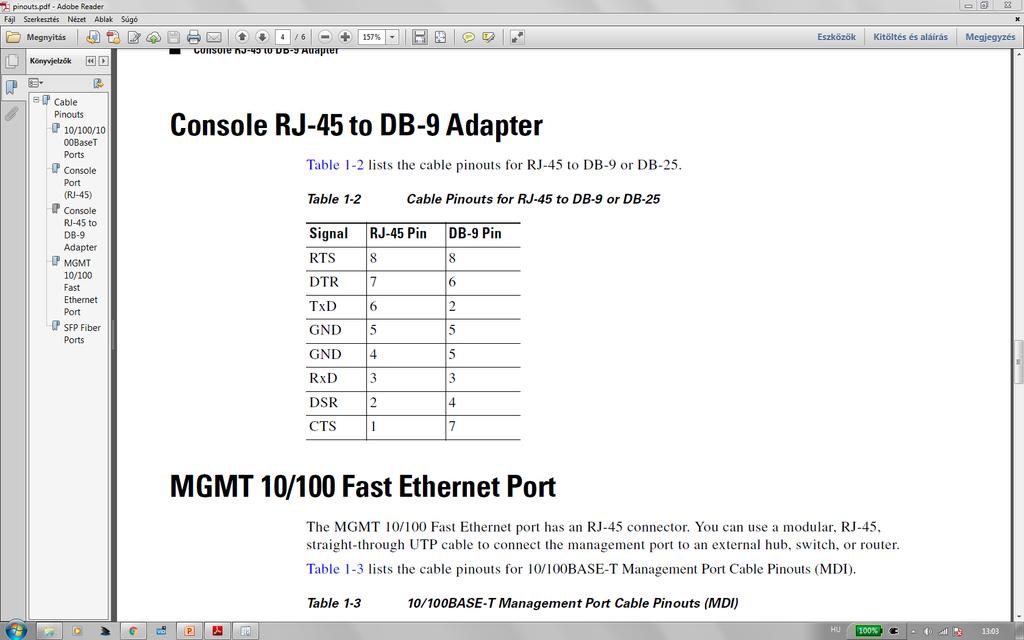

4 Konzol port

5 Konzol port

6 Primer PCM E1 interfész még együtt élünk vele HDB 3 vonali kódolás szimmetrikus közegen (koax) 2,37V jelszint csúcs; Szimmetrikus közegen (TP) 3V jelszint csúcs. ± 50ppm időzítés pontosság elvárt

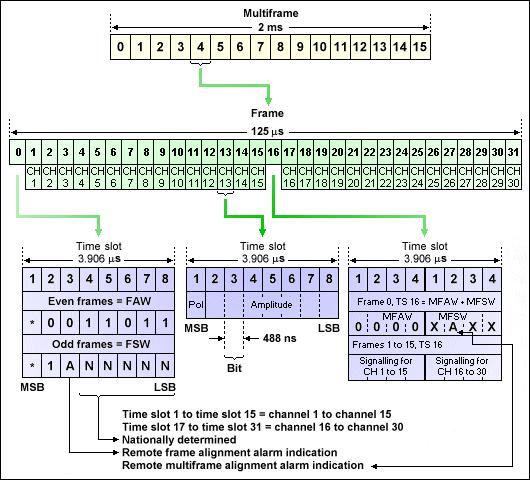

7 Primer PCM E1

8 Ethernet 10/100/1000 TP közeg (ismétlés)

9 Ethernet optikai interfész 1000BSE-SX (770nm-860nm MM) Max 200m 62,5/125MMF Max 500m 50/125MMF 1000BSE-LX (1270nm-1355nm MM/SM) Max 550m 62,5/125 vagy 50/125MM Max 10km SMF (Eth in the first mile alapja!) 1000BSE-EX (1260nm-1360nm) Max 40km 9/125 SMF 1000BSE-LH és ZX (1460nm-1580nm) Max 70km 9/125SMF / max 120km

10 Ethernet optikai interfész 2,5Gbit/s 10Gbit/s (10GBSE-X 10GBSE-W) 8b10b kódolás / 64b66b kódolás 25Gbit/s (25GBSE-R) 40/100Gbit/s (40GBSE-R; 100GBSE-R)

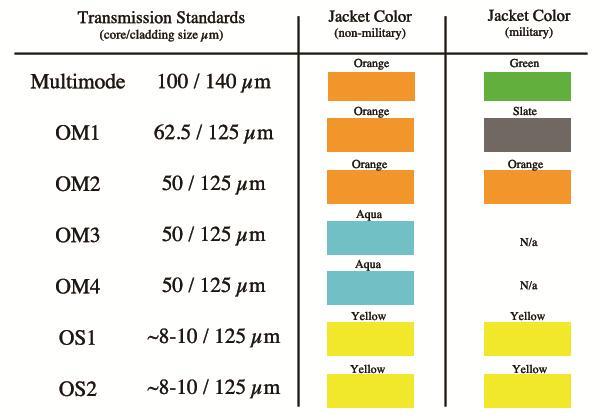

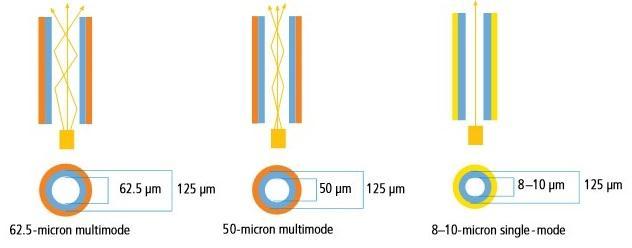

11 Ethernet optikai interfész Optikai átviteli közegek

12 SFP (Small Form factor Pluggable) MS Multi Source ggrement az SFF Committee alatt dolgozik. Cél: egységesítés és csereszabatosság.

13 SFP és SFP+ mechanika

14 Sfp_msa.pdf doksiban! SFP mechanika

15 SFP pinout

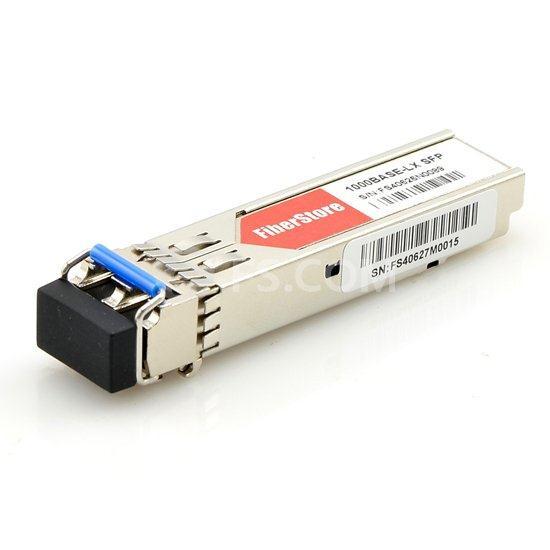

16 SFP

17 SFP EEPROM (I2C)

18 SFP EEPROM térkép

20 Köszönöm a figyelmet!

21 datátviteli rendszerek Rádiós átviteli alapfogalmak Dr. habil Wührl Tibor Óbudai Egyetem, KVK Híradástechnika Intézet

22 Frekvencia spektrum és felosztása Hullámhossz: λ = c f ahol c = 3 10^8 [m/s]

23 Szabályozás ITU (International Telecommunications Union) ITU-R Régiókra bontás: Régió 1 (Európa, közép-kelet Orosz ország, frika) Régió 2 Grönland, Észak- és Dél merika, Régió 3 Távolkelet, usztrália és Új Zéland.

24 Szabályozás z egyes régiókban nemzeti szabályozást végző testületek dolgoznak. Európában: CEPT (European Conference for Posts and Telecommunications), melynek általános szabályozás és országhatár menti megállapodások kidolgozása a feladata. CEPT követi és figyelemmel tartja a műszaki szabályozásokat, rendezvényeket szervez: WRC (World Radio Conference); ITU-R harmonizációra figyel, stb.

25 Jelterjedés dási távolság z adó és vevő közt jó minőségű átvitel valósul meg. Detekciós távolság z adó jelét detektálni lehet, de a vevő rossz minőségben veszi az adó jelét. Interferencia távolság vevő nem képes venni az adó jelét, de az adó hatása jelen van és más jelek vételénél zajként jelenik meg. jel terjedésével az ITU-R ITU-R P (07/2015) foglalkozik.

26 Jelterjedés Több utas terjedés (multi-path): Negatív hatása:

27 Árnyékoló hatás; Reflexió; Elhajlás; Jelterjedés Szóródás.

28 Jelterjedés Fresner zóna Fresner ellipszoidok: útkülönbség = n λ 2

29 Jelterjedés

30 ntennák Izotróp antenna: (minden irányban ugyan úgy sugároz/vesz) Botantenna és közép táplálású Hertz dipól:

31 ntennák Dipól sugárzása omni-directional Városi környezetben (például épületek közt) nem minden esetben előnyös az ilyen karakterisztika.

32 ntennák Irányított antennák ntenna nyereség: azt (a db-ben kifejezett) teljesítményviszonyt [dbi] értjük, hogy az antenna a fő sugárzási irányában hányszoros teljesítménysűrűséggel sugároz egy ugyanakkora teljesítménnyel táplált izotrop antennához viszonyítottan.

33 Irányszög ntennák

34 ntennák Irányított antennákkal a besugárzott tér szektorizálható.

35 ntennák - alapfogalmak Hatásos felület: Legyen a vevőantenna távol az adótól (mellette az antenna méretei elhanyagolhatóak), ahol az adótól kiinduló gömbhullámok a vevő közelében síkhullámnak tekinthetők. Legyen a vevőantenna fő irányával az adó felé fordítva. vevőantennát lineárisan polarizált síkhullám éri, amelynek polarizációiránya az antennáéval megegyezik. z antenna illesztetten lezárt. h P V S 1 a vevőantenna által felvett teljesítmény a vevőantenna helyén a felületegységen áthaladó teljesítmény

teljesítményt a tér minden irányába egyenletesen sugározza ki (valóságban ilyen nem állítható elő):

36 ntennák - alapfogalmak ntennanyereség: G S S 1 0 felületegységen áthaladó teljesítménysűrűség az antenna fősugárzási irányában, de eléggé távol az antennától teljesítménysűrűség izotrop antenna esetén, amely a teljesítményt a tér minden irányába egyenletesen sugározza ki (valóságban ilyen nem állítható elő): Félhullámú dipolnál: G=1,64 dbi S 0 PS 4 r Gyakorlatban ehhez mérjük a többi antenna irányítottságát / nyereségét 2

37 ntennák - alapfogalmak z antenna reciprok építő elem! milyen tulajdonságokat mutat adás irányban (krakterisztika, nyereség), pontosan ugyan olyan tulajdonságokat mutat a vétel irányában is.

38 Szabad tér jellemzői G d P G S S Teljesítménysűrűség: d P G d P S P V V V V V V V G G d d P P hatásos felület izotrop antenna által előállított teljesítménysűrűség antenna nyereség S 0 G P adó vevő P V d 2 4 G 4 2 G Szabad téri csillapítás számítása

39 Szabad tér jellemzői a Szabad tér csillapítása: P P db 10lg 20lg 20lg 20lg GGV V d Izotróp antenna esetén (G=1): z antennanyereség által csökkentett csillapítást szakaszcsillapításnak nevezzük. V a 4 d db 20lg 4 d

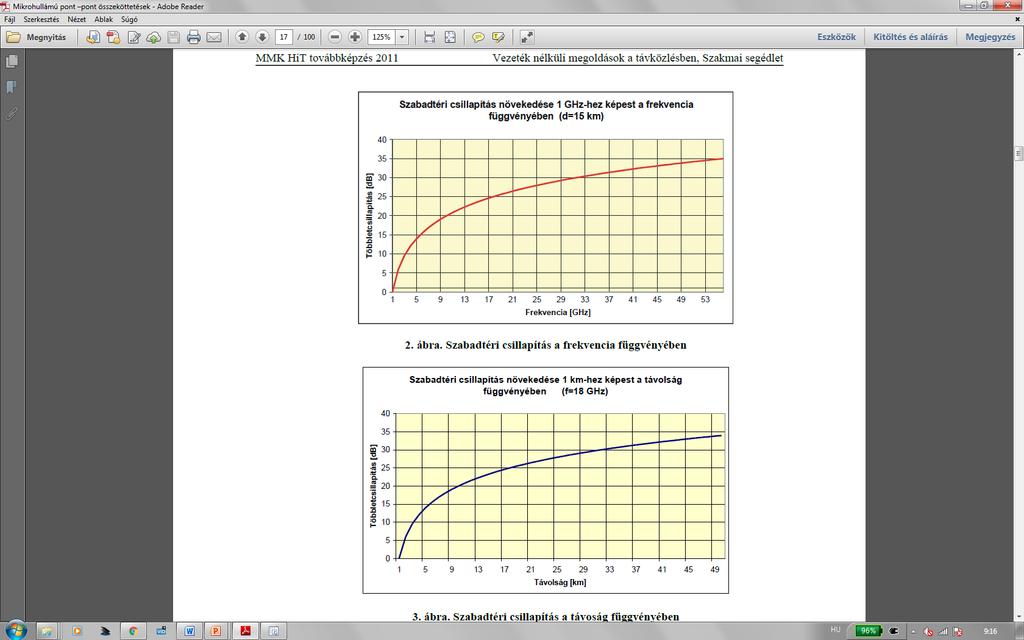

40 Szabad tér jellemzői Szabad tér csillapítása konyhaképlet : a db P 10lg 32,4 20lg( f [ MHz]) 20lg( d[ km]) P V

41 Szabad tér jellemzői Z 0 Z0 szabad tér Z 0 szabad tér ohm Z 0 Z 0 Illesztő Z 0 szabad tér ntenna

42 Köszönöm a figyelmet!
