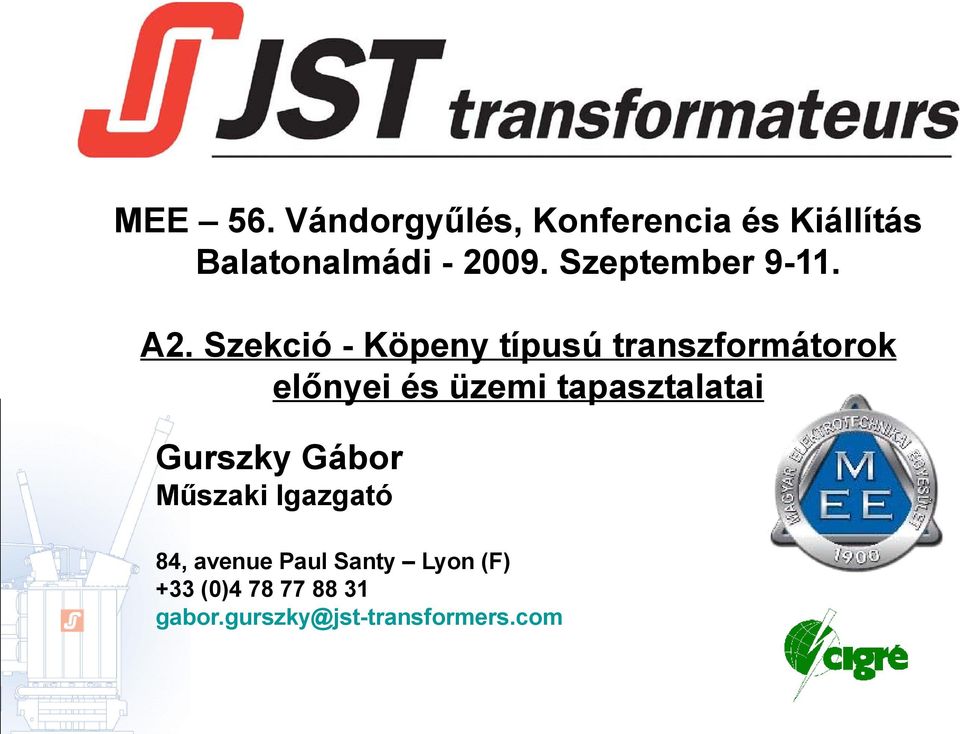

1 MEE 56. Vándorgyűlés, Konferencia és Kiállítás Balatonalmádi Szeptember A2. Szekció - Köpeny típusú transzformátorok előnyei és üzemi tapasztalatai Műszaki Igazgató 84, avenue Paul Santy Lyon (F) +33 (0) gabor.gurszky@jst-transformers.com

2 3 fázis / 220 kv / 70 MVA - KÍVÜLRŐL Köpeny-típus Mag-típus 2

3 ugyanaz - BELÜLRŐL Köpeny-típus Mag-típus 3

4 Mag típus >>> Köpeny típus 4

5 Főbb részegységek Átvezetők Fokozatkapcsoló Szekrény Belső kötések Tekercsek Vasmag 5

6 Vasmag Egyfázisú A Háromfázisú W W A A B W B H H EA LO M LOM EA LAM LAM A vasmagok azonos szélességű lemezekből épülnek fel: Pontos lemezelés Nagy mechanikai szilárdság 6

7 Tekercselem + Szigetelő panel U és L alakú szigetelőelemek Távolságtartó betétek 7

8 Tekercs összeállítás Tekercselemek összeépítése, kalibrálás Szerelés mindig fázisonként történik! 8

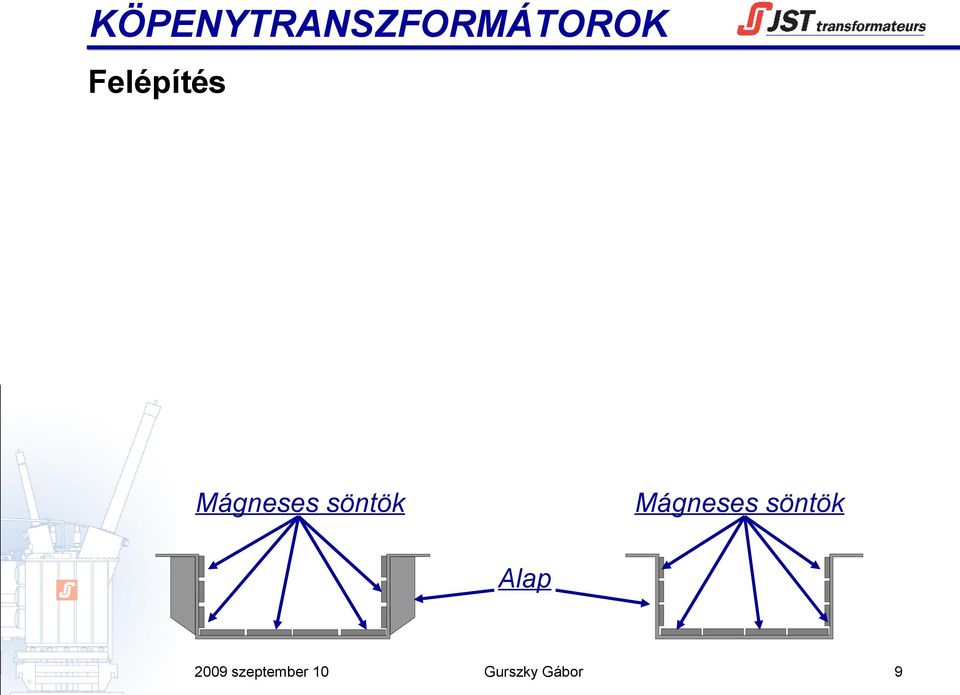

9 Felépítés Mágneses söntök Mágneses söntök Alap 9

10 Felépítés Nagyfeszültségű tekercs Kisfeszültségű tekercs 10

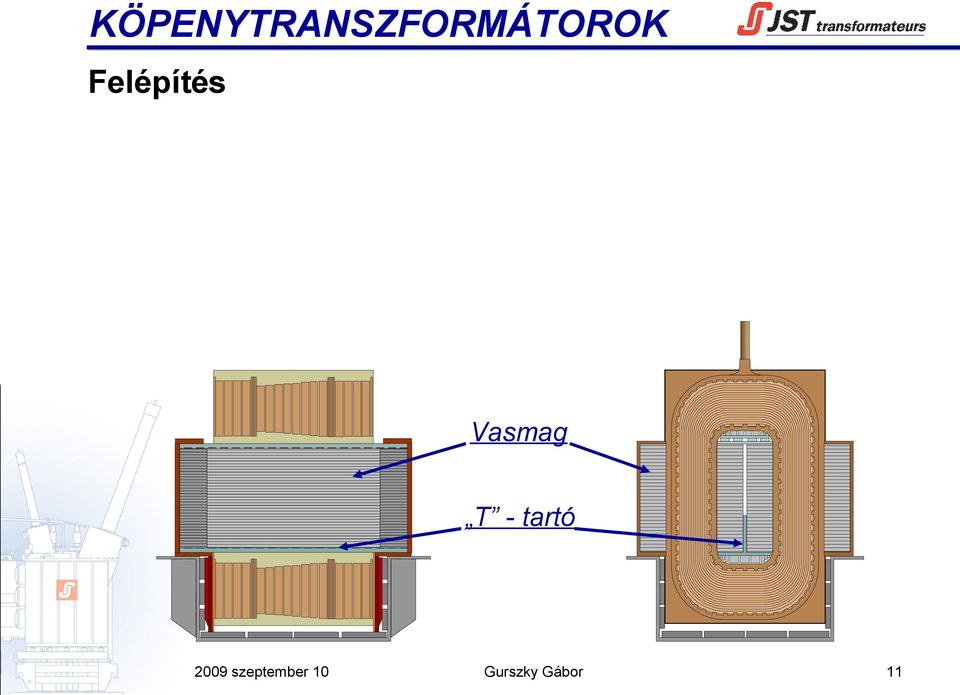

11 Felépítés Vasmag T - tartó 11

12 Felépítés Szekrény-Fedél Kötések Rögzítő ékek 12

13 3 fázisú kivitel 13

14 3 fázisú kivitel osztott szekrénnyel Osztott szekrény jellemzői: könnyebb szállíthatóság megtakarítás: pl. átvezetők helyszíni szerelés Közös fedél Osztott fázisok Közös alap 14

15 Szállítás 15

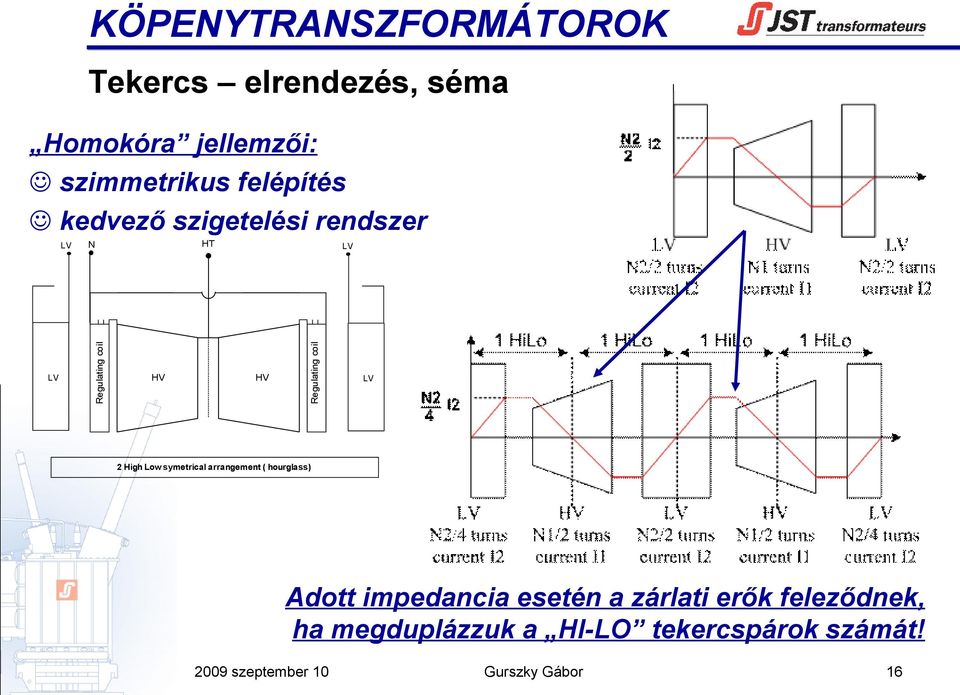

16 Tekercs elrendezés, séma Homokóra jellemzői: szimmetrikus felépítés kedvező szigetelési rendszer HV LV HV Regulating coil LV HT N Regulating coil LV LV 2 High Low symetrical arrangement ( hourglass) Adott impedancia esetén a zárlati erők feleződnek, ha megduplázzuk a HI-LO tekercspárok számát! 16

coil LV LV 2 High Low symetrical arrangement ( hourglass) Adott impedancia

17 Szigetelési rendszer Feszültséglengések meghatározása: Tekercsek között és föld felé Tekercselemek között Villamos térszámítás: Lehetséges átütési útvonalak kiértékelése Szigetelő-elemek helyzetének optimalizálása 17

Tekercselemek között Villamos térszámítás: Lehetséges

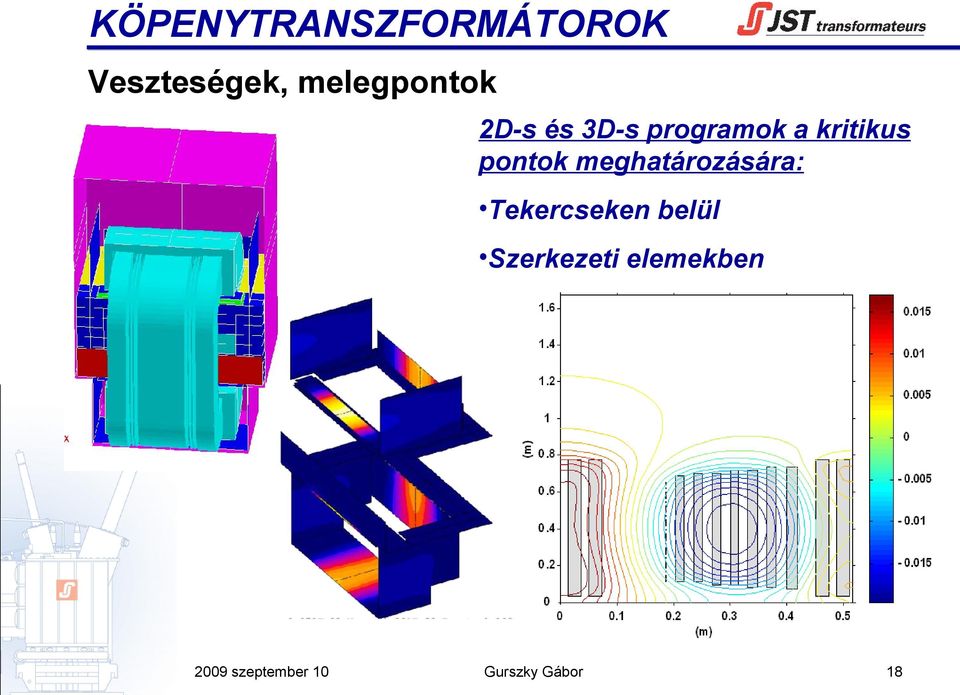

18 Veszteségek, melegpontok 2D-s és 3D-s programok a kritikus pontok meghatározására: Tekercseken belül Szerkezeti elemekben 18

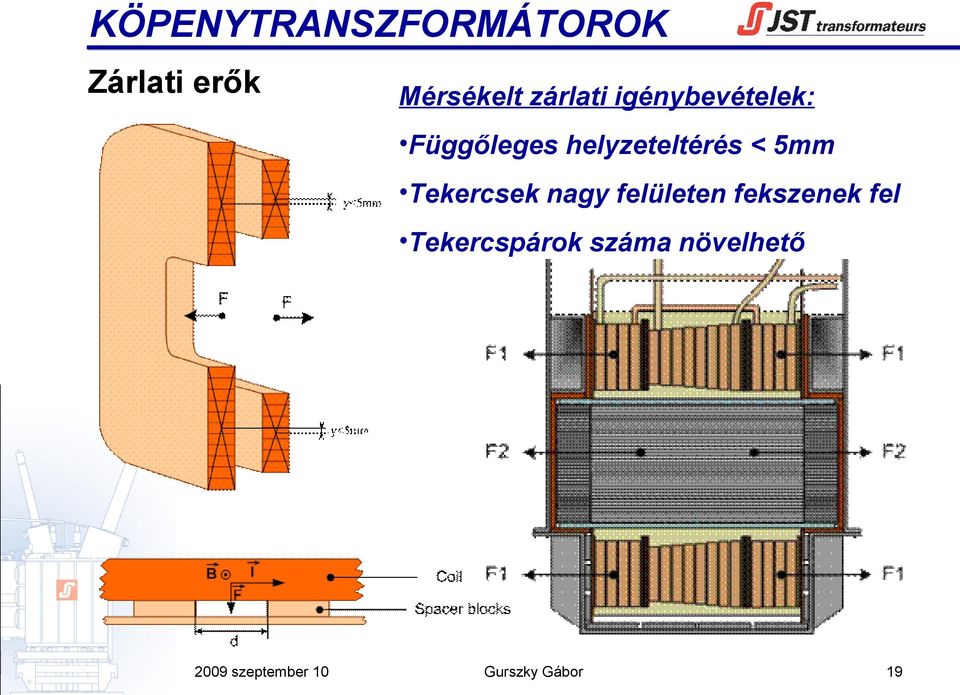

19 Zárlati erők Mérsékelt zárlati igénybevételek: Függőleges helyzeteltérés < 5mm Tekercsek nagy felületen fekszenek fel Tekercspárok száma növelhető 19

20 Hűtés - olajkeringés Hatékony hűtés minden esetben: Függőleges olajcsatornák Olaj döntő többsége a hűtőcsatornákban áramlik (nincs holt-tér) 20

21 Egyfázisú transzformátorok és fojtók 300/3 MVAr kv 2250/3 MVA - 765/345/34,5 kv 21

22 Generátor-transzformátorok 1710/3 MVA kv GSU 1950/3 MVA kv GSU 22

23 Autotranszformátorok 600 MVA - 388/240/21 kv 598 MVA - 525/230/12,4 kv 23

24 Fázisforgató-transzformátorok 413 MVA 220/220kV + 10 EDF - La Rance 24

25 Vasúti táp és mozdony transzformátorok 72 MVA - 225/ 27,5-27,5 kv 25
