1 Transformer Monitoring System Kalocsai László, Füredi Gábor, Kispál István, Tóth Zoltán B&C Diagnostics Ltd Ver.En. 01

2 A pécsi alállomás 2

3 Miért monitoring? A monitoring rendszer előnye nemcsak a transzformátor optimális kihasználhatóságát, terhelhetőségét jelenti, hanem számos egyéb előnyt is hordoz magában: Megtakarítás az állapotfüggő karbantartás bevezetésével (Condition Based Maintenance (CBM)) A meghibásodások és a javítási költségek csökkenése Hosszabb várható élettartam Állapot becslés (Condition assessment) Hibagyanús transzformátorok üzembentarthatósága Megnövekedett üzembiztosság Biztonságos üzemvitel nagy terheléseknél is Nagy mennyiségű On-line diagnosztikai információ az egész rendszer üzemvitelét segíti 3

4 Az összegyűjtendő információk Hőmérsékletek Olajhőméréklet a tartály különböző pontjain Vasmag hőmérsékletek Mért vagy számított melegponti hőmérsékletek A hűtörendszerben felszerelt hőmérők Környezeti hőmérséklet Terhelő és tranziens áramok, túlterhelések Üzemi feszültségek és túlfeszültség igénybevételek Nagyfeszültségű átvezető szigetelő monitoring Fokozatkapcsoló Működések Hőmérséklet Pozíció, a kapcsolt áramok összege, működésszám Hajtó motor teljesítményfelvétel figyelése 4

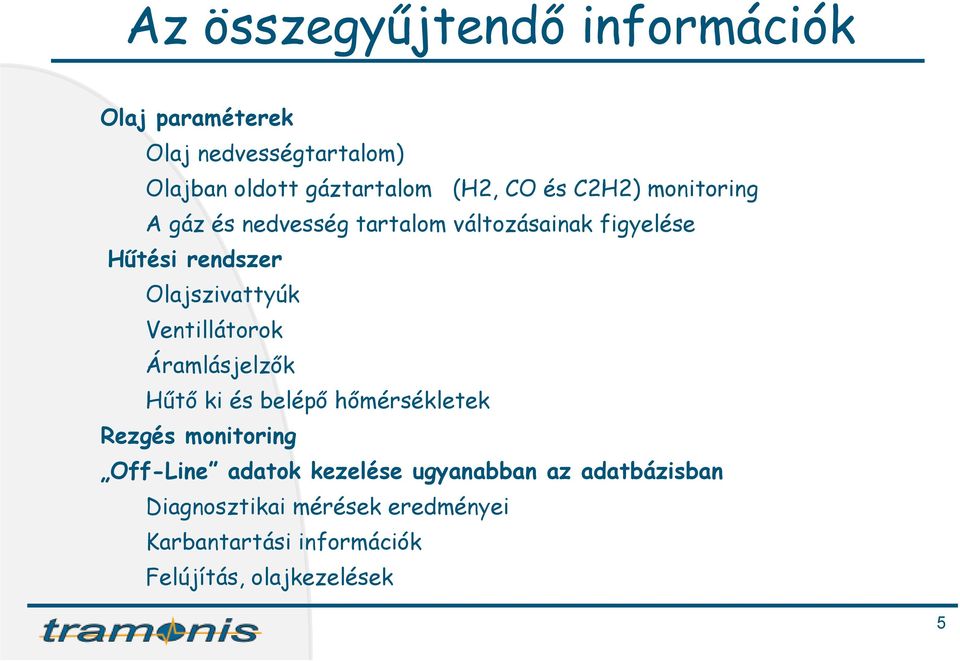

5 Az összegyűjtendő információk Olaj paraméterek Olaj nedvességtartalom) Olajban oldott gáztartalom (H2, CO és C2H2) monitoring A gáz és nedvesség tartalom változásainak figyelése Hűtési rendszer Olajszivattyúk Ventillátorok Áramlásjelzők Hűtő ki és belépő hőmérsékletek Rezgés monitoring Off-Line adatok kezelése ugyanabban az adatbázisban Diagnosztikai mérések eredményei Karbantartási információk Felújítás, olajkezelések 5

6 A transzformátor HOASM / /128/18kV 250MVA 6

7 A monitoring szekrény TRM Mezőgép Hot-spot hőmérő 7

8 Monitoring koncepciók Önálló berendezés <---> Rendszerbe integrált megoldás A világban mindkét megoldás használatos. A készülékgyártók (transzformátor, fokozatkapcsoló, stb.) általában az önálló monitoringot árulják Előny: Nem kell illeszkedni Az berendezés és az információ egy kézben van Hátrány: Redundáns érzékelők Bizonyos rendszerparaméterek nem érhetők el közvetlenül a transzformátoron A felhasználó nem kap egységes rendszert az összes eszközére A rendszerintegráció ha egyáltalán lehetséges az ő feladata marad 8

9 Monitoring koncepciók Rendszerbe integrált megoldás Előny: Egységes, integrált rendszer a megrendelő teljes transzformátor parkjára kiterjeszthető Könnyen továbbfejleszthető Alállomás Monitoring rendszerré Nem jelennek meg plusz munkaállomások a vezénylőben Az összes információ ami az alállomásban keletkezik, könnyen hozzáférhető Hátrány: A felhasználó igényeihez kell igazodni Szoros és jól működő kapcsolatot feltételez az alállomási telemechanika gyártójával 9

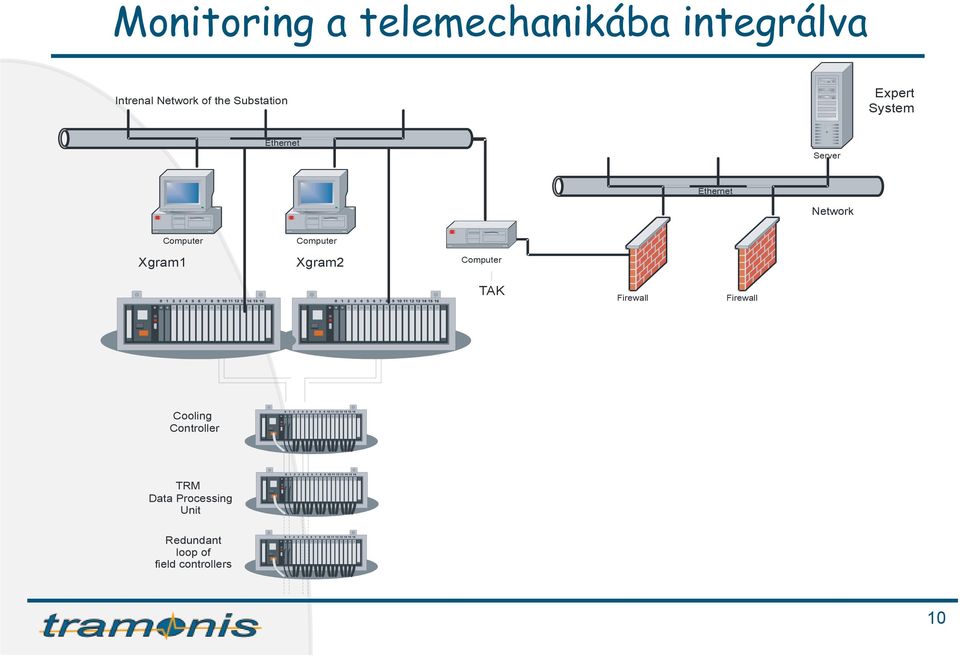

10 Monitoring a telemechanikába integrálva Intrenal Network of the Substation Expert System Ethernet Server Ethernet Network Computer Xgram1 Computer Xgram2 Computer TAK Firewall Firewall Cooling Controller TRM Data Processing Unit Redundant loop of field controllers 10

11 Önálló monitoring rendszer Expert System Server Communication with other systems (Data collecting) TAK Computer Ethernet Network Firewall Firewall Cooling Controller TRM Data Processing Unit 11

12 Központi szakértői rendszer (ES) Internet or Intranet or LAN Expert System Firewall Firewall Firewall TAKs Instrumentation Transformers 12

13 Az egyeditől a többtranszformátoros rendszerig Expert System Internet or Intranet or LAN ES Firewall TAK TAK Instrumentation Transformers 13

14 Átvezető illesztő A két pontot csak offline mérés idejére szabad szétválasztani. Üzemközben rövidre kell zárni!!!! Átvezetö mérömegcsapolás 14

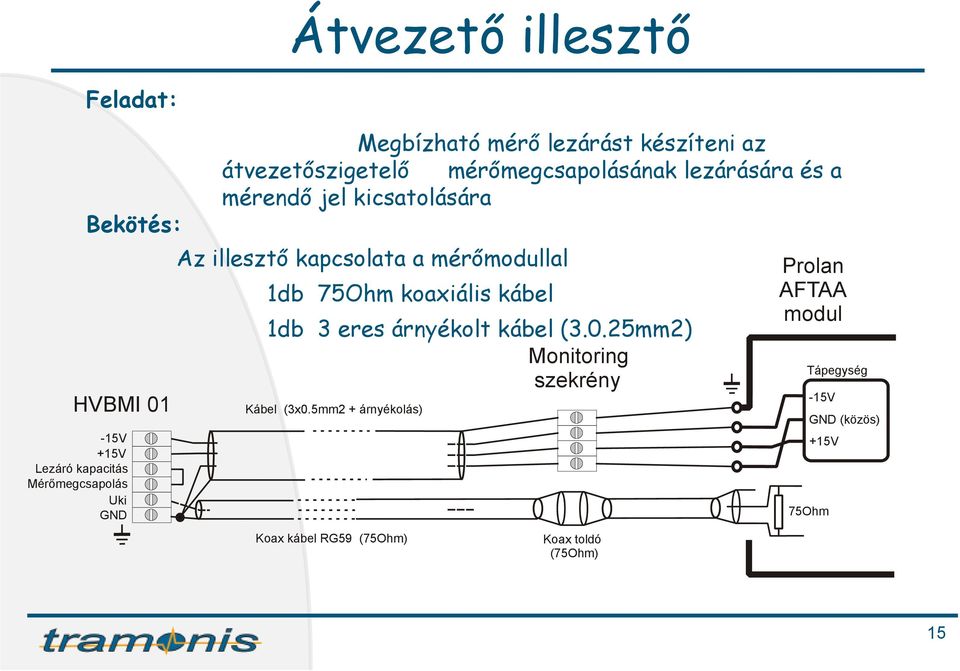

15 Átvezető illesztő Feladat: Megbízható mérő lezárást készíteni az átvezetőszigetelő mérőmegcsapolásának lezárására és a mérendő jel kicsatolására Bekötés: Az illesztő kapcsolata a mérőmodullal Prolan 1db 75Ohm koaxiális kábel AFTAA modul 1db 3 eres árnyékolt kábel (3.0.25mm2) Monitoring szekrény -15V HVBMI 01-15V +15V Lezáró kapacitás Mérőmegcsapolás Uki GND Kábel (3x0.5mm2 + árnyékolás) Koax kábel RG59 (75Ohm) Koax toldó (75Ohm) Tápegység GND (közös) +15V 75Ohm 15

16 Átvezető illesztő Feladat: Megbízható mérő lezárást készíteni az átvezetőszigetelő mérőmegcsapolásának lezárására és a mérendő jel kicsatolására 16

17 Szakértői rendszer (ES) Főbb funkciók: Melegponti hőmérséklet kalkuláció Túlfeszültségek az átvezetőkön (3 vagy 6 db) Átvezetőszigetelő állapot monitoring Operating and short-circuit currents on HV and LV side Ageing and lifetime calculation Túlterhelhetőség Buborékképződési hőmérséklet Olajban oldott gáz koncentráció figyelés Hűtési rendszer működési idők figyelése Fokozatkapcsoló pozíció és hajtás teljesítmény Összegzi a kapcsolt áramokat (érintkező elhasználódás) Papír nedvességtartalom kalkuláció az olaj nedvesség szenzor méréseiből 17

18 Megjelenítés 18

19 Megjelenítés 19

20 Megjelenítés 20

21 Megjelenítés 21

22 Megjelenítés 22

23 Köszönjük a figyelmet Füredi Gábor +36 (20) Tóth Zoltán +36 (70) Kalocsai László +36 (30) Kispál István +36 (30) Diagnostics Kft. Prolan Rt
