1 Villamos forgógépek és transzformátorok Szakmai Nap Szupravezetős Önkorlátozó Transzformátor Györe Attila VILLAMOS ENERGETIKA TANSZÉK BUDA PESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGY ETEM

2 Közreműködők Erdélyi István Györe Attila Horvát Máté Dr. Semperger Sándor Tihanyi Viktor Dr. Vajda István

3 Tartalom Szupravezető anyagok Szupravezetős zárlati áramkorlátozók Önkorlátozó Transzformátor felépítése, működése Önkorlátozó Transzformátor mérőrendszere Szupravezető gyűrű mérése Légmagos tekercs Transzformátoros állapot Hirtelen rövidzárlat Elért eredmények

4 Szupravezető anyagok

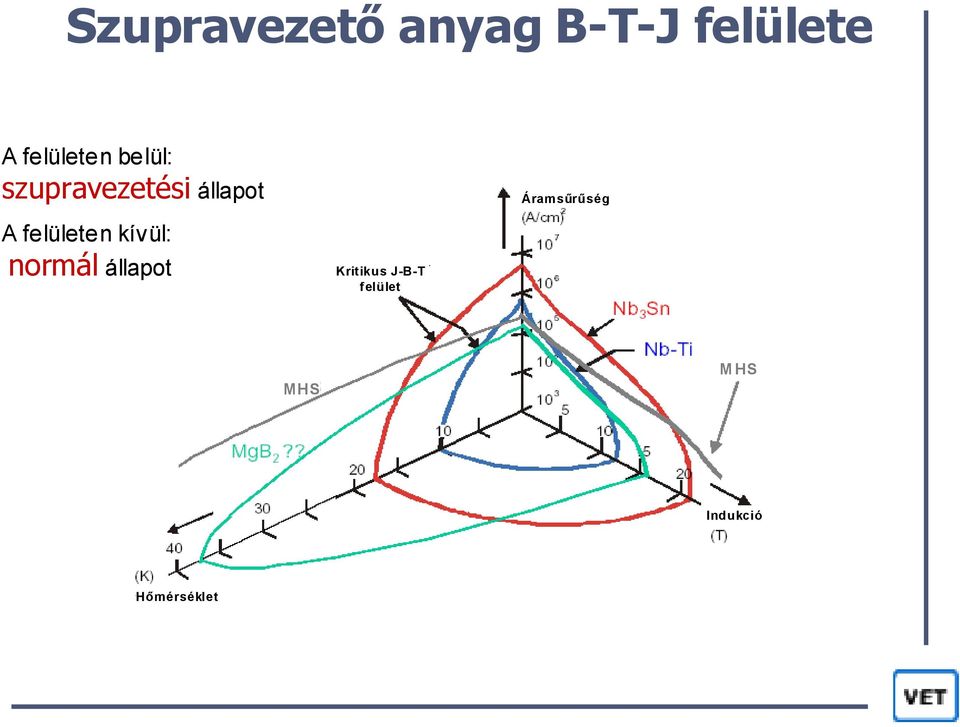

5 Szupravezető anyag B-T-J felülete A felületen belül: szupravezetési állapot A felületen kívül: normál állapot Kritikus J-B-T felület Áramsűrűség MHS M HS Indukció Hőmérséklet

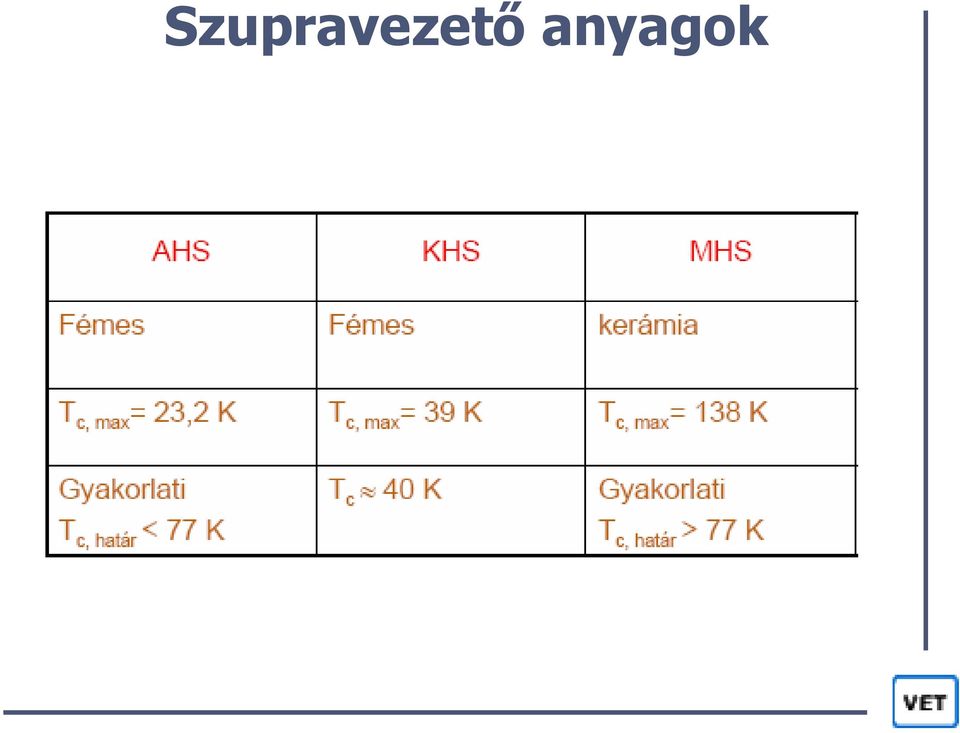

6 Szupravezető anyagok

7 Szupravezetős zárlati áramkorlátozók

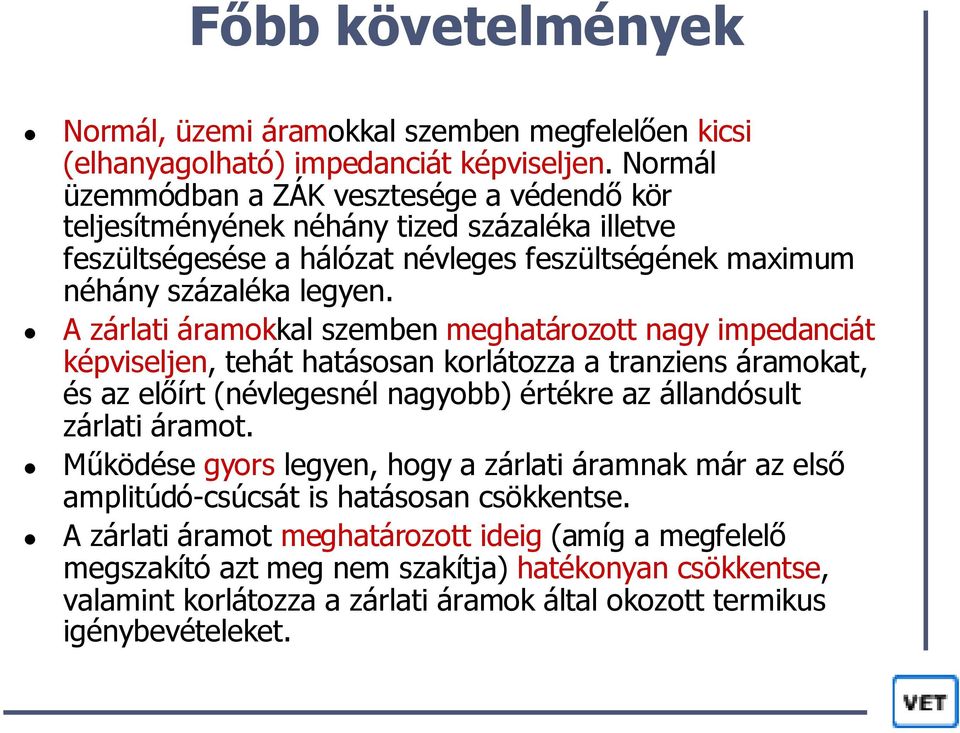

8 Főbb követelmények Normál, üzemi áramokkal szemben megfelelően kicsi (elhanyagolható) impedanciát képviseljen. Normál üzemmódban a ZÁK vesztesége a védendő kör teljesítményének néhány tized százaléka illetve feszültségesése a hálózat névleges feszültségének maximum néhány százaléka legyen. A zárlati áramokkal szemben meghatározott nagy impedanciát képviseljen, tehát hatásosan korlátozza a tranziens áramokat, és az előírt (névlegesnél nagyobb) értékre az állandósult zárlati áramot. Működése gyors legyen, hogy a zárlati áramnak már az első amplitúdó-csúcsát is hatásosan csökkentse. A zárlati áramot meghatározott ideig (amíg a megfelelő megszakító azt meg nem szakítja) hatékonyan csökkentse, valamint korlátozza a zárlati áramok által okozott termikus igénybevételeket.

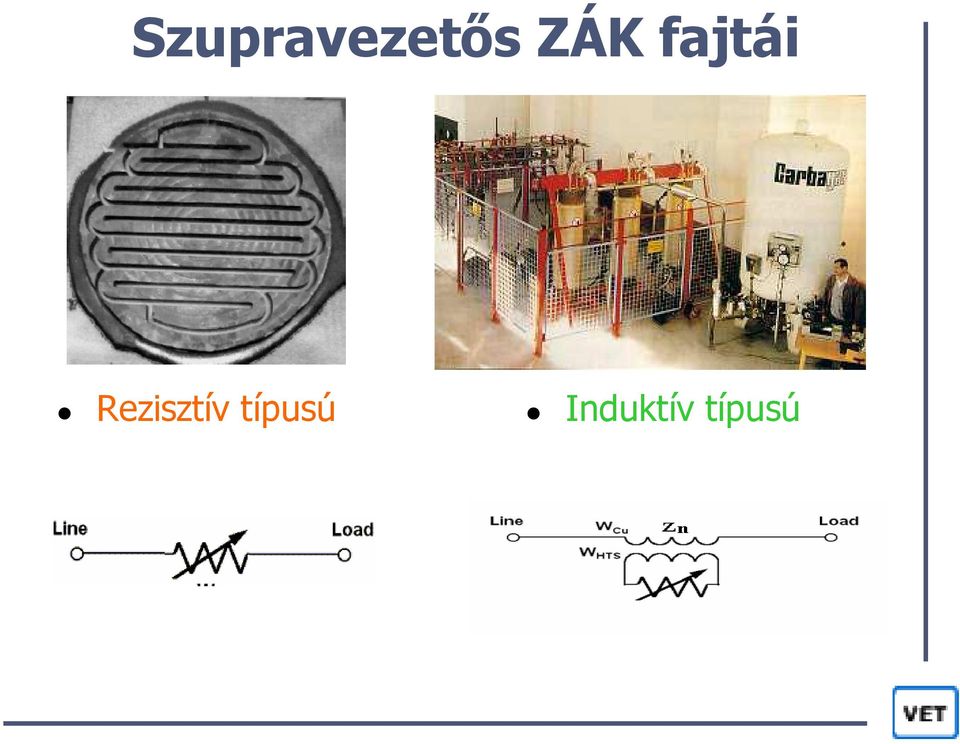

9 Szupravezetős ZÁK fajtái Rezisztív típusú Induktív típusú

10 Induktív áramkorlátozó felépítése R SC =0 R SC >>ωl m Φ 2 I 2 I 1 I 1 Φ 1 Φ 1 a) Φ 1 Φ 2 ; R sc 0, Z Z rz b) Φ 2 0; R sc»ωl m, Zω ω L m Az induktív MHS ZÁK normál üzemű (a) és korlátozó üzemű (b) működése

11 1 Fázisú Önkorlátozó Transzformátor felépítése, működése

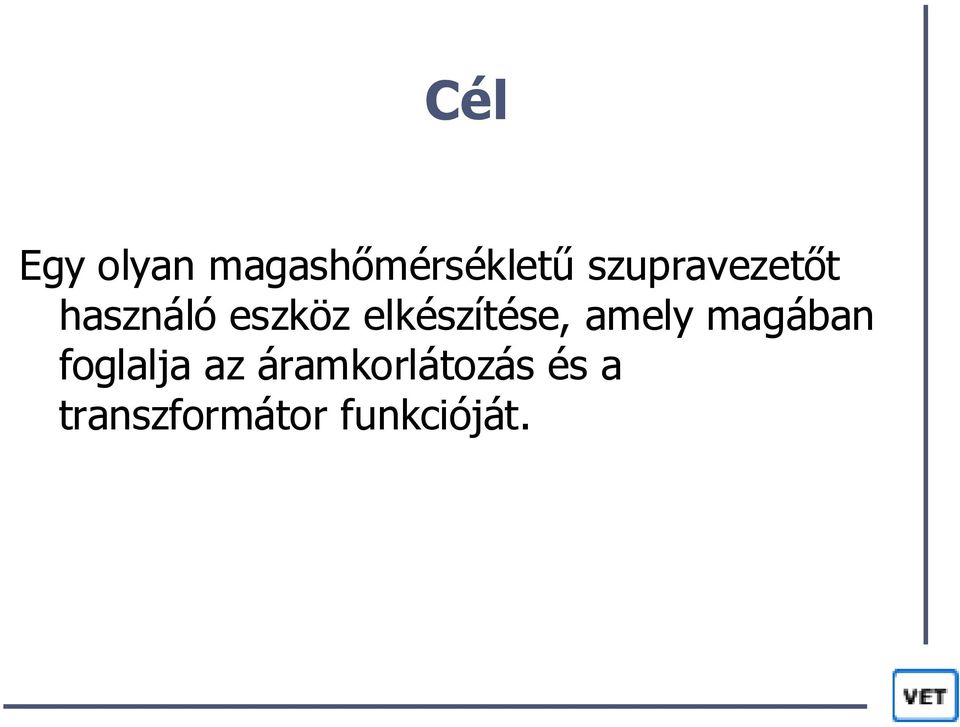

12 Cél Egy olyan magashőmérsékletű szupravezetőt használó eszköz elkészítése, amely magában foglalja az áramkorlátozás és a transzformátor funkcióját.

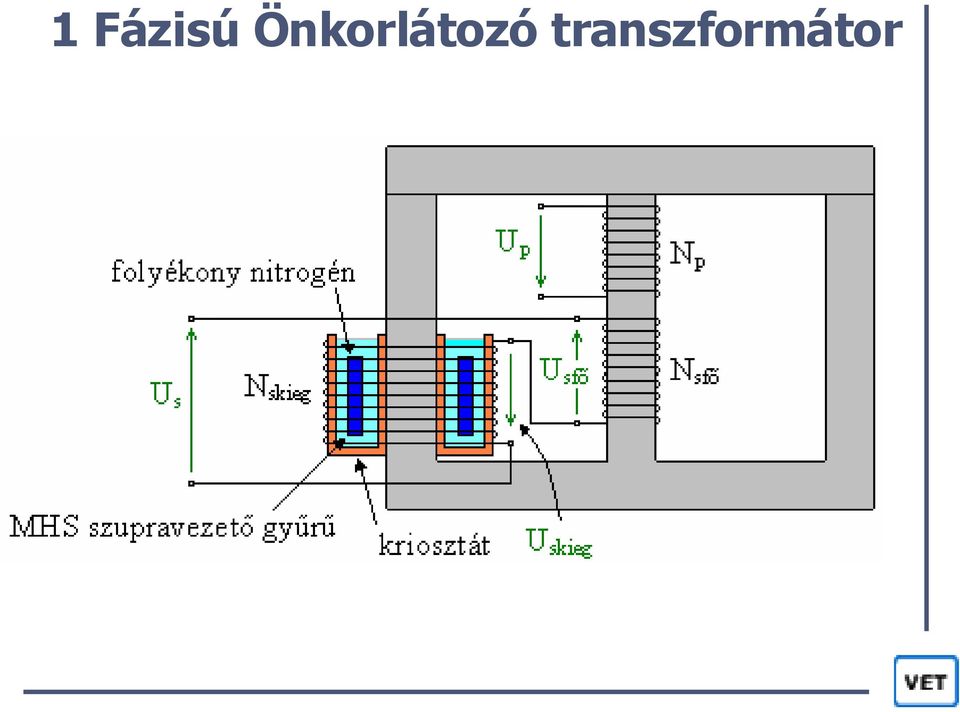

13 1 Fázisú Önkorlátozó transzformátor

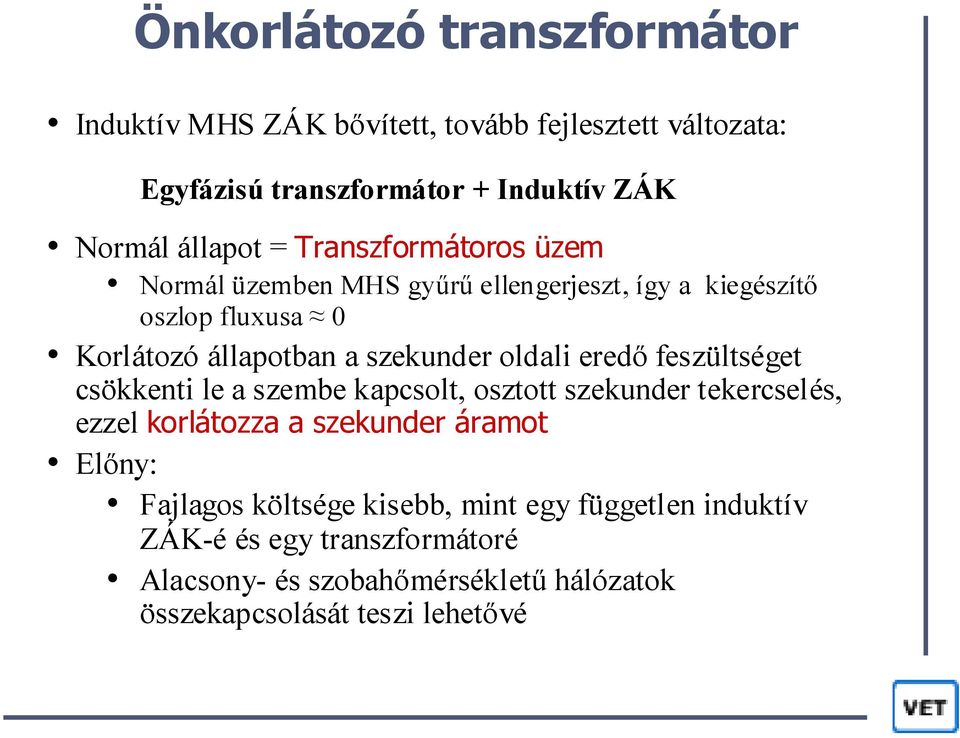

14 Önkorlátozó transzformátor Induktív MHS ZÁK bővített, tovább fejlesztett változata: Egyfázisú transzformátor + Induktív ZÁK Normál állapot = Transzformátoros üzem Normál üzemben MHS gyűrű ellengerjeszt, így a kiegészítő oszlop fluxusa 0 Korlátozó állapotban a szekunder oldali eredő feszültséget csökkenti le a szembe kapcsolt, osztott szekunder tekercselés, ezzel korlátozza a szekunder áramot Előny: Fajlagos költsége kisebb, mint egy független induktív ZÁK-é és egy transzformátoré Alacsony- és szobahőmérsékletű hálózatok összekapcsolását teszi lehetővé

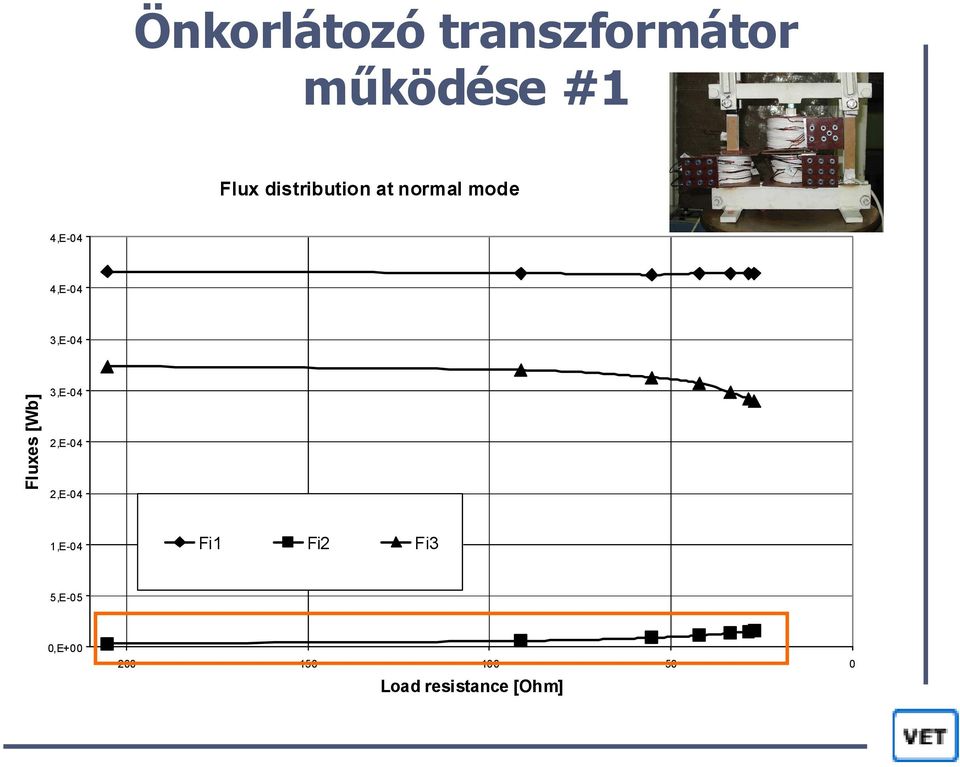

15 Önkorlátozó transzformátor működése #1 Flux distribution at normal mode of the Slimformer 4,E-04 4,E-04 3,E-04 Fluxes [Wb] 3,E-04 2,E-04 2,E-04 1,E-04 Fi1 Fi2 Fi3 5,E-05 0,E Load resistance [Ohm] 50 0

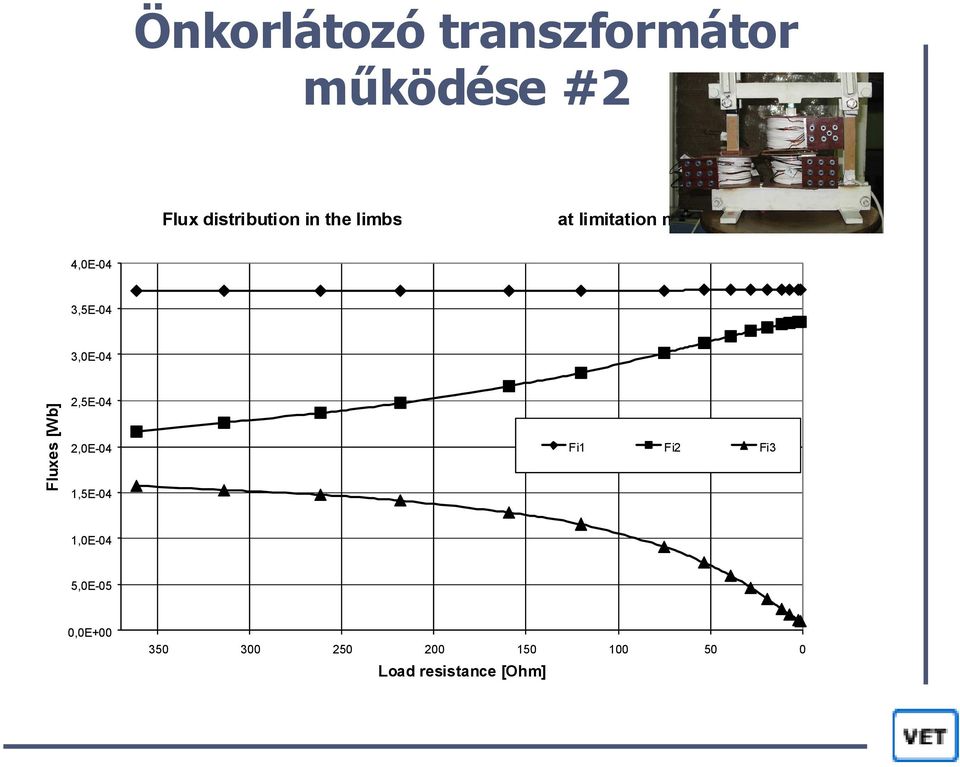

16 Önkorlátozó transzformátor működése #2 Flux distribution in the limbs of the Slimformer at limitation mode 4,0E-04 3,5E-04 3,0E-04 Fluxes [Wb] 2,5E-04 2,0E-04 1,5E-04 Fi1 Fi2 Fi3 1,0E-04 5,0E-05 0,0E Load resistance [Ohm]

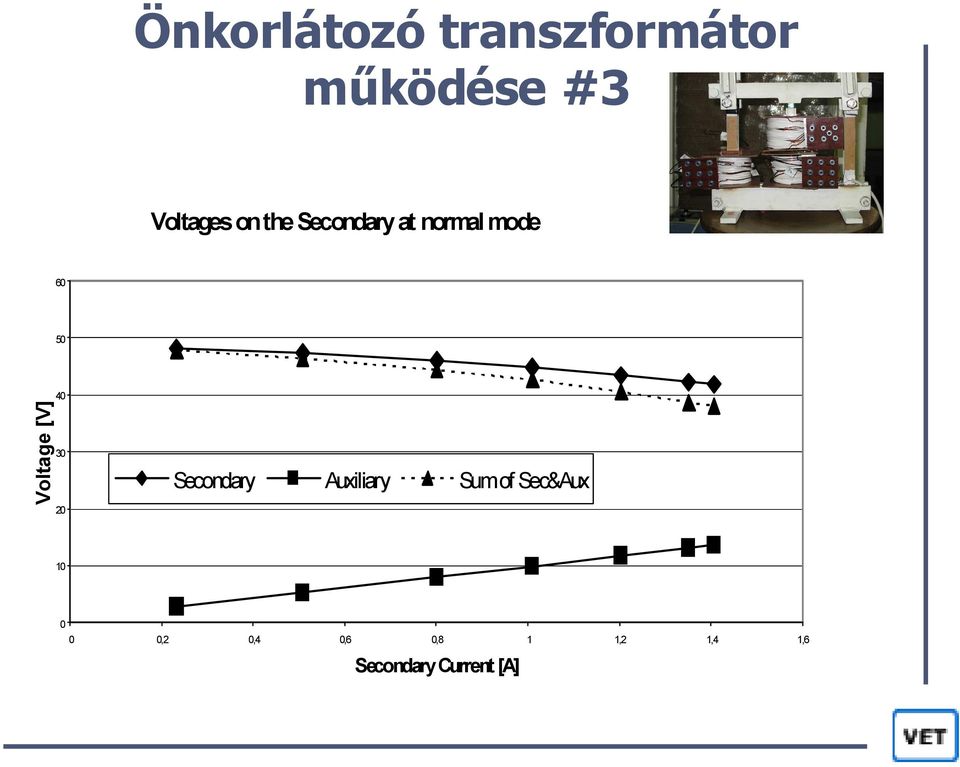

17 Önkorlátozó transzformátor működése #3 Voltages on the Secondary at normal mode of the Slimformer Voltage [V] Secondary Auxiliary Sum of Sec&Aux ,2 0,4 0,6 0,8 1 1,2 1,4 1,6 Secondary Current [A]

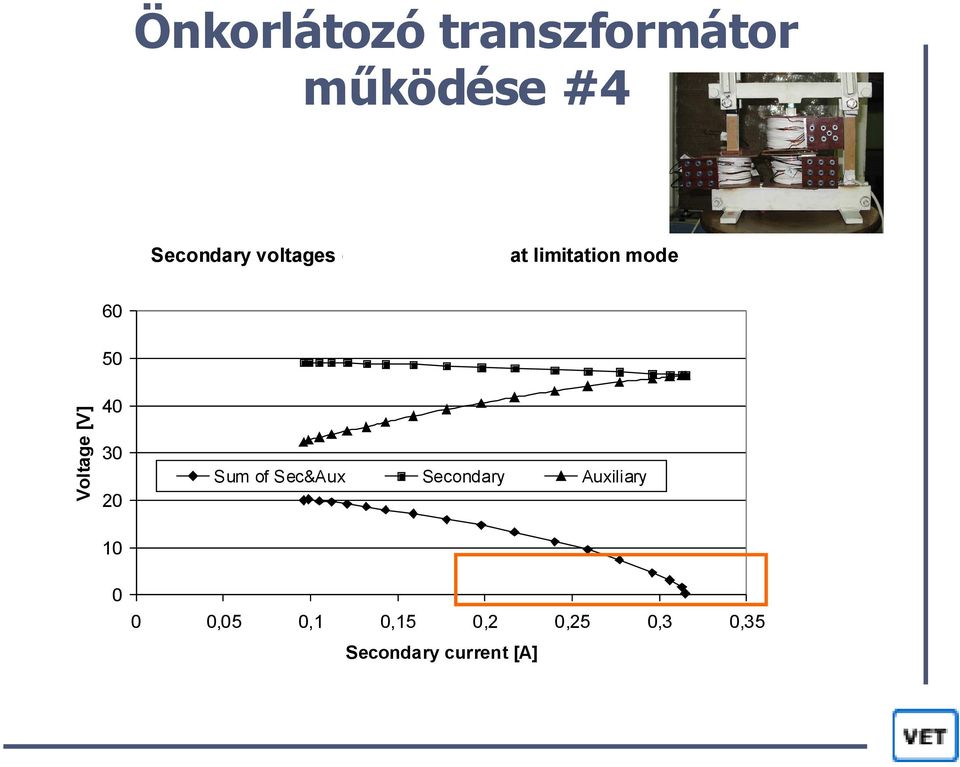

18 Önkorlátozó transzformátor működése #4 Secondary voltages of the Slimformer at limitation mode Voltage [V] Sum of Sec&Aux Secondary Auxiliary ,05 0,1 0,15 0,2 0,25 0,3 0,35 Secondary current [A]

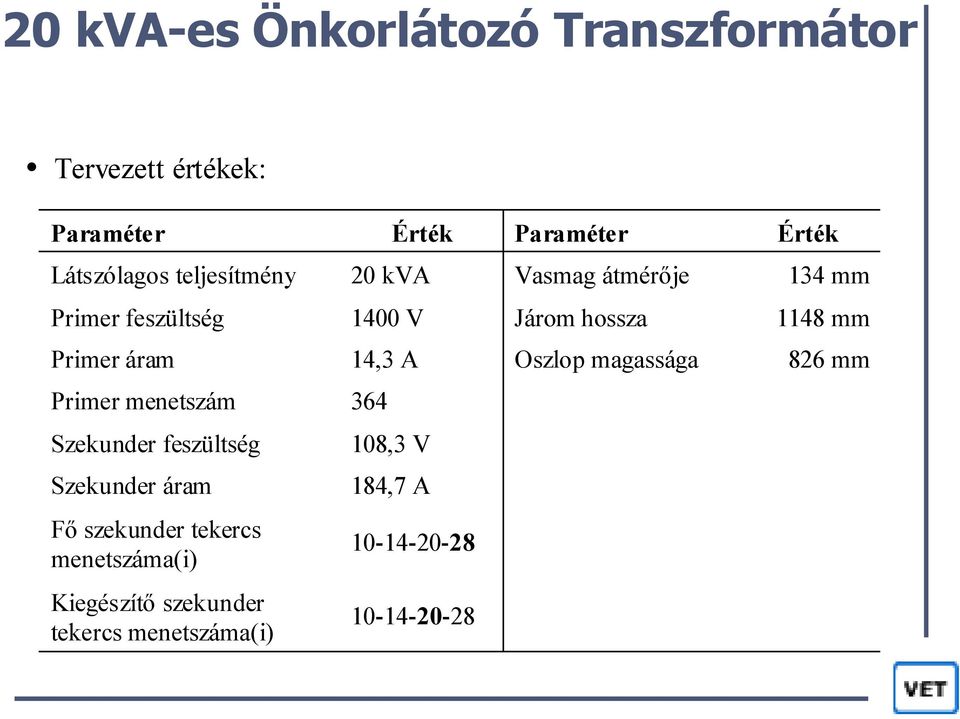

19 20 kva-es Önkorlátozó Transzformátor Tervezett értékek: Paraméter Érték Paraméter Érték Látszólagos teljesítmény 20 kva Vasmag átmérője 134 mm Primer feszültség 1400 V Járom hossza 1148 mm Primer áram 14,3 A Oszlop magassága 826 mm Primer menetszám 364 Szekunder feszültség 108,3 V Szekunder áram 184,7 A Fő szekunder tekercs menetszáma(i) Kiegészítő szekunder tekercs menetszáma(i)

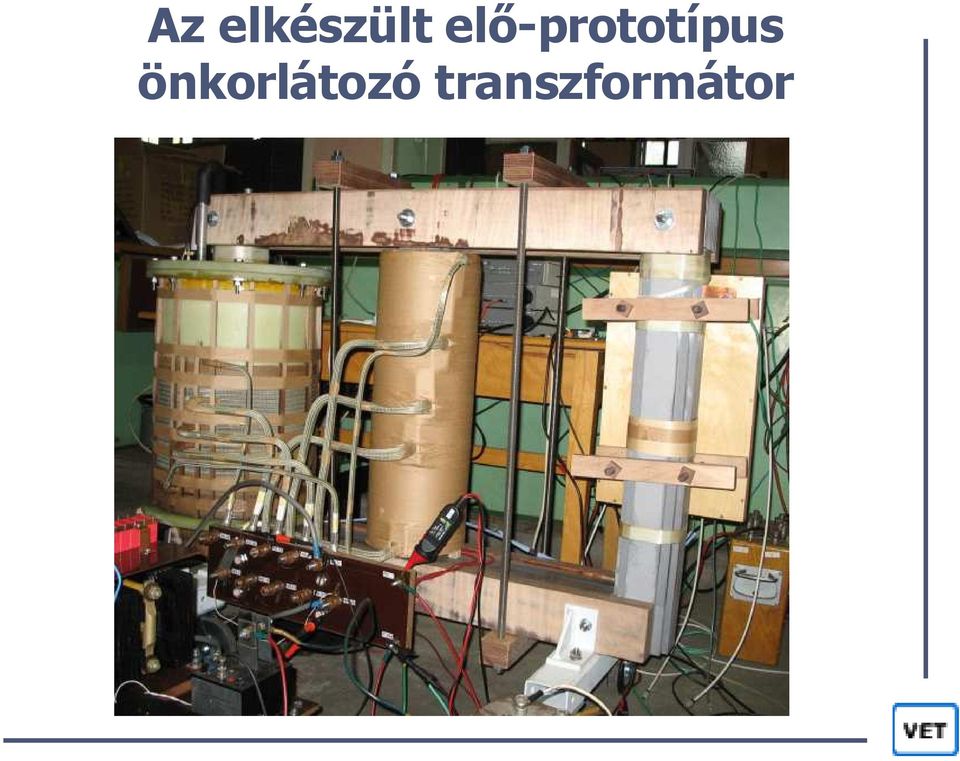

20 Az elkészült elő-prototípus önkorlátozó transzformátor

21 Az elkészült elő-prototípus önkorlátozó transzformátor

22 MHS gyűrűk gyári/mért adatai Gyűrű sorszáma Stabilizáló réteg a külső/belső falon Maximális gerjesztés5 percig [Amenet] Fal vastagság [mm] FRP / CFK , FRP / CFK , FRP / CFK , FRP / FRP , FRP / FRP FRP / FRP , A FRP+sönt / FRP A FRP+sönt / FRP

23 MHS gyűrűk, Ø200 mm

24 Mérőrendszer

25 Transzformátoros üzemállapot Állandósult állapot, # as gyűrű, Upri=400V, 28-20, Rt=444 mohms + teljes rövidzár Primer Voltage Secondary Main Voltage Secondary Voltage Primary Current Secondary Current Secondary Aux Voltage Idő [s]

26 Transzformátoros üzemállapot A A gyűrű különböző szekunder menetszám kombinációknál Működési idő [s Szekunder áram [A]

27 A 10 perces működés utáni zárlat Hirtelen rövidzár 10 perces működés után, 20 kva Önkorlátozó Tr., # gyűrű, Upri=500V, 14-28, Rt=444 mohms + teljes rövidzár ,36 0,41 0,46 0,51 0, Primer Voltage Secondary Main Voltage Secondary Voltage Primary Current Secondary Current Secondary Aux Voltage Idő [s]

28 A szekunder áramok csúcsértékei különböző szekunder menetszám kombinációnál V V V V V V V V V V V V V V V V V V V V V V V ser V 3 1 Absolute value of the peak of the secondary currents [A] V V V V V V V V V V V V V V Number of halfperiods Primary Voltage [V] V 1200 Absolute value of the peak of the secondary currents [A] V V V V V V V V ser V Number of halfperiods Primary Voltage [V]

29 Hirtelen rövidzárlat Hirtelen rövidzár, 20 kva Önkorlátozó Tr., # gyűrű, U=1400V, 28-28, teljes rövidzár ,33 0,35 0,37 0,39 0,41 0,43 0,45 0,47 0,49 0, Primer Voltage Secondary Main Voltage Secondary Voltage Primary Current Secondary Current Secondary Aux Voltage Idő [s]

30 Eredmények A transzformátoros üzemállapotban mért 10 perces működési áramok alapján lehet meghatározni a gyűrű névleges áramát és így az önkorlátozó transzformátor állandósult állapotát A hirtelen rövidzárlati mérésekből meghatározható a gyűrű zárlat alatti viselkedése, aktiválása, ebből az önkorlátozó transzformátor korlátozási tulajdonságai határozhatók meg

31 Köszönöm megtisztelő figyelmüket!
