Olaj-Papír sziegetelésű kábel mesterséges öregítéses vizsgálata

Átírás

1 Olaj-Papír sziegetelésű kábel mesterséges öregítéses vizsgálata

2 Szigetelésromlás okai olaj-papír szigetelésű kábeleknél Belső hibák kisülései: szennyeződések, idegen anyagok, üregek Nedvesség behatolása a köpenysérülés következtében Az árnyékolás korróziója Határrétegek öregedése, strukturális elváltozások Felületi hibák kisülései Elektrokémiai elváltozások a belső árnyékoláson Mechanikai igénybevétel és vezetők érintkezési korróziója

3 Laboratóriumi vizsgálatok kiváltó hipotézisek, feltételezések A terhelési áramok termikus igénybevételének hatására a külső sérülés következtében az olaj-papír szigetelésből a sérülés helyén jelentős mennyiségű olaj távozik el. (évente akár több liter) Olaj utánpótlás hiányában a nedves környezetben elhelyezkedő kábelszigetelés a sérülés helyén a talajnedvességet magába szívja a papír adszorbeáló tulajdonsága miatt A fentiek következtében az olaj-papír szigetelés degradációja olyan jelentős lesz, hogy rövid időn belül (1-2 év) alkalmatlanná válik a biztonságos üzemvitel fenntartására

4 Laboratóriumi mérés menete Kiindulási (kifogástalan) állapotot követő diagnosztikai állapotjellemzők felvétele, ujjlenyomat készítése Próbatárgyon mesterséges gyengepontok kialakítása Ezt követően diagnosztikai állapotjellemzők ismételt felvétele A mesterséges öregítés során (feszültség igénybevétel, áramterhelés, nedves környezet) bizonyos időközönként ellenőrző mérések elvégzése, a diagnosztikai állapotjellemzők értékeinek, valamint a változás trendanalízisének felvétele céljából

5 A laboratóriumi vizsgálat körülményei 2 db 17 méter hosszú szakaszt telepítettünk Az egyik szakasz a vizsgált próbatárgy, a másik egy u.n. referenciakábel Mindkét próbatárgyat olajtartályos végelzárókkal szereltük, és feltöltöttük kábelolajjal A kábeleket kb cm-es homokágyba telepítettük A vizsgálat időtartama alatt a homokágy folyamatos nedves állapotát egy automata öntözőberendezés biztosította A telepítés után a kifogástalan olaj-papír szigetelés ujjlenyomatának felvételét követően a próbatárgy ólom köpenyét egy erre a célra kialakított, speciális szerszámmal megsértettük

6 A laboratóriumi vizsgálat során alkalmazott mérések Szigetelési ellenállás mérés: 4 kv DC 1/10 min (PI) Visszatérő feszültség mérés: 2 kv DC 0, s mérési ciklusok Dielektromos veszteségi tényező mérés: 50 Hz AC 0,5 2 U 0 Részleges kisülés mérés Analóg (50 Hz) Digitális (OWTS)

7 Laboratóriumi vizsgálat paraméterei Vizsgálat időtartama: Vizsgáló feszültség: 7 kv Terhelőáram: 250 A (ciklikus) Diagnosztikai mérések gyakorisága: ~ 2 havonta Próbatárgy üzemi hőmérséklete: 40 C Próbatárgy hőmérséklete a mérések alatt: ~20 C

8 Telepítés

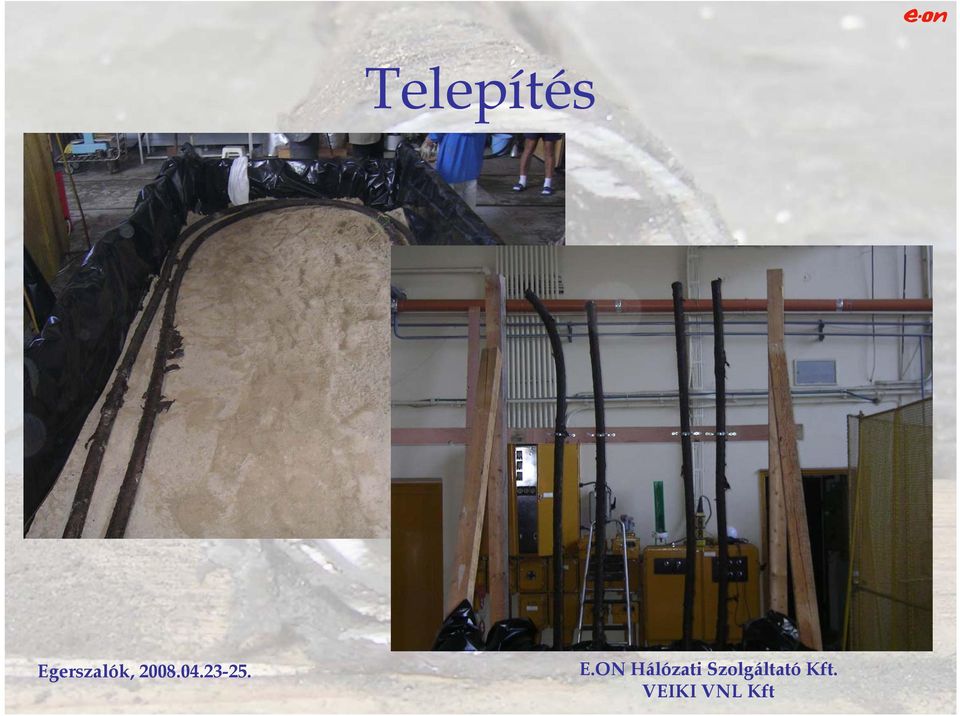

9 Telepítés

10 Végelzárók szerelése

11 Vizsgálati objektum sémarajza kábelér 6 kv 2 db 17 m kábel 6 ere sorbakötve Hőmérsékletmérés a 17 m-es próbatárgy mindhárom erén 250 A Árnyékolás

12 Vizsgálati objektum hőmérséklet-idő diagramm Hőmérséklet ( C) 45 Kábel öregítés Kábel bal oldal 2 Kábel jobb oldal 1 Kábel bal oldal 1 Kábel jobb oldal Környezet kábelvégnél Környezet középen Környezet kábelhuroknál : : : : : : : : : : : : :00

13 Próbatárgy (I.kábel) szigetelési állapotjellemzői a kiindulási állapotban ujjlenyomat (R szig) I.kábel R15 R60 R300 R600 DAR R60/R15 PI R600/R60 L ,98 2,41 L ,46 2,46 L ,85 2,42 Szigetelési ellenállás mérés értékelése R 60 R 300 R 600 R szig szorzószám mért/számított R szig szorzószám eredménye megfelelő megfelelő megfelelő Fázisok közti %-os eltérés 9,94 % 17,75 % 11,1 % Fázisok közti %-os eltérés eredménye megfelelő megfelelő megfelelő R számított = 5882 MΩ M IL1 IL2 IL R15 R60 R300 R600

14 Próbatárgy (I. kábel) szigetelési állapotjellemzői a kiindulási állapotban ujjlenyomat (Kapacitás/tg delta) I. kábel kapacitás tg δ eredményei (2006. X. 24.) 5,850 3 L3 C 5,800 2,5 L2 tgδ L3 tgδ C (nf) 5,750 L1 tgδ tgδ L2 C L1 C 5,700 1,5 5, U (kv) 1

15 Visszatérő feszültség (RVM) mérés elmélete Több időállandós szigetelési modell

16 Visszatérő feszültség (RVM) mérés elmélete Több időállandós szigetelési modell

17 Visszatérő feszültség (RVM) mérés elmélete Több időállandós szigetelési modell

18 Próbatárgy (I. kábel) szigetelési állapotjellemzői a kiindulási állapotban ujjlenyomat (Visszatérő feszültség RVM) 1 L1 1 L2 1 L3 Tp(s) 8924 Tp(s) 9340 Tp(s) 9130 X(%) 0 X(%) 0 X(%) 0 Ur(V) 203,3 Ur(V) 206,6 Ur(V) 209,7 S 100 0,1 S 100 0,1 S 100 0,1 t ( C) 20 t ( C) 20 t ( C) 20

19 Mesterséges sérülés kivitelezése

20 Polarizációs index változása az öregítéses vizsgálat alatt (1L; próbatárgy) 1L jelű kábel L1 2,41 2,38 2,34 2,35 2,31 2,20 1L2 2,46 2,36 2,30 2,38 2,34 2,34 1L3 2,42 2,45 2,05 1,36 1,12 0,91 Polarizációs index változása az öregítési vizsgálat alatt PI < >4 Szigetelés minősítése Veszélyesen rossz Gyenge, közepes jó kiváló PI (R600mp/60mp) 3,00 2,50 2,00 1,50 1,00 0,50 0,00 okt.06 nov.06 dec.06 jan.07 febr.07 márc.07 ápr.07 máj.07 jún.07 júl.07 aug.07 szept.07 okt.07 nov.07 dec.07 jan.08 febr.08 Mérési időpont 1L1 1L2 1L3

21 Polarizációs index változása az öregítéses vizsgálat alatt (2 L; referencia kábel) L1 2,41 2,30 2,27 2,15 2,10 2,08 2L2 2,46 2,36 2,29 2,18 2,17 2,16 2L3 2,42 2,42 2,28 2,03 2,01 2,01 Polarizációs index változása az öregítési vizsgálat alatt PI < >4 Szigetelés minősítése Veszélyesen rossz Gyenge, közepes jó kiváló PI (R600mp/R60mp) 3,00 2,50 2,00 1,50 1,00 0,50 0,00 okt.06 nov.06 dec.06 jan.07 febr.07 márc.07 ápr.07 máj.07 jún.07 júl.07 aug.07 szept.07 okt.07 nov.07 dec.07 jan.08 febr.08 Mérési időpont 2L1 2L2 2L3

22 Tg delta változása az öregítéses vizsgálat alatt (1 L; próbatárgy) C (nf) 5,850 5,800 5,750 5,700 5,650 1 L jelű kábel kapacitás tg δ eredményei (2006. X. 24.) L3 C L1 tgδ L3 tgδ L2 tgδ L2 C L1 C U (kv) 3 2,8 2,6 2,4 2,2 2 1,8 1,6 1,4 1, tgδ

23 Tg delta változása az öregítéses vizsgálat alatt (1 L; próbatárgy) 1L L C(nF) C (nf) 5,800 5,780 5,760 5,740 5,720 5,700 5,680 5,660 5,640 5,620 5,600 6,250 6,200 6,150 6,100 6,050 6,000 5,950 5,900 5,850 5,800 5,750 5,700 5,650 5,600 5,550 5,500 5,450 5,400 L1 C L2 tgδ L3 C L1 tgδ L3 tgδ U (kv) L3 C L3 tgδ U (kv) L2 C L1 tgδ L1 C L2 tgδ L2 C 2,9 2,8 2,7 2,6 2,5 2,4 2,3 2,2 2,1 2 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,2 1, ,8 2,6 2,4 2,2 2 1,8 1,6 1,4 1, tg 10-3 tg δ

24 Tg delta változása az öregítéses vizsgálat alatt (1 L3; próbatárgy) 1 L3 jelű kábel tg δ változása az öregítési vizsgálat alatt 3 2,8 2,6 2,4 L3 tgδ11 L3 tgδ9 2,2 L3 tgδ7 L3 tgδ5 L3 tgδ tg 2 1,8 L3 tgδ1 1,6 1,4 1, U (kv)

25 Tg delta változása az öregítéses vizsgálat alatt (2 L; ref.kábel) 5, ,890 L1 C L2 C 2,8 2,6 2L kezdeti állapot C (nf) 5,880 5,870 L3 tgδ L1 tgδ L2 tgδ 2,4 2, tg 5,860 L3 C 1,8 5,850 1,6 1,4 5,840 1,2 5,830 5, U (kv) 1 3 5,835 5,830 L2 C L1 C 2,8 2,6 2L végső állapot C (nf) 5,825 5,820 L1 tgδ L3 tgδ L2 tgδ 2,4 2, tg d 5,815 5,810 5,805 L3 C 1,8 1,6 1,4 1,2 5, U (kv) 1

26 RVM görbe változása az öregítéses vizsgálat alatt (1 L; próbatárgy) 1 L1 kezdeti állapot 1L1 befejező állapot Tp(s) 8924 Tp(s) 9575 X(%) 0 X(%) 0 Ur(V) 203,3 Ur(V) 205,2 S 100 0,1 S 100 0,1 t ( C) 20 t ( C) 20

27 RVM görbe változása az öregítéses vizsgálat alatt (1 L; próbatárgy) 1 L2 kezdeti állapot 1L2 befejező állapot Tp(s) 9340 Tp(s) 8924 X(%) 0 X(%) 0 Ur(V) 206,6 Ur(V) 204,6 S 100 0,1 S 100 0,1 t ( C) 20 t ( C) 20

28 RVM görbe változása az öregítéses vizsgálat alatt (1 L; próbatárgy) 1 L3 kezdeti állapot Vizsgálat felében 1L3 befejező állapot Tp(s) 9340 Tp(s) 1,8; 239 Tp(s) 2226 X(%) 0 X(%) 4,1; 1,7 X(%) 0,6 Ur(V) 206,6 Ur(V) 8,2; 9,4 Ur(V) 11,5 S 100 0,1 S 100 6; 0,3 S 100 0,1 t ( C) 20 t ( C) 20 t ( C) 20

29 RVM görbe változása az öregítéses vizsgálat alatt (2 L; ref.kábel) 2 L3 kezdeti állapot 2L3 befejező állapot Tp(s) 8724 Tp(s) 713; 8724 X(%) 0 X(%) 1,2; 0 Ur(V) S ,1 0,1 Ur(V) S ,5; 123,6 0,2; 0,1 t ( C) 20 t ( C) 20

30 Képek a hibahelyről (1L3)

31 Képek a hibahelyről (1L3)

32 Összegzés A vizsgálat során lehetővé vált az új olaj-papír szigetelés szigetelésdiagnosztikai állapotjellemzőinek felvétele (ujjlenyomat készítés) A mesterséges sértés következtében leromló dielektromos tulajdonságok mindhárom vizsgálat során nyomon követhetőek voltak A szigetelési ellenállás, és a PI csökkenése, továbbá a tg delta görbék, meredekségének növekménye, és a könyökpont balra tolódása, valamint a visszatérő feszültség értékének csökkenése egyértelműen igazolta a helyi lokális gyengepont jelenlétét

33 Összegzés A vizsgálat alkalmával azonban a szigetelési ellenállás, és az RVM mérés közötti szignifikáns különbség is megfigyelhető volt, nevezetesen az, hogy amíg a szigetelési ellenállás egy mérőszám, addig az RVM mérés egy spektrális eloszlás, aminél jól elkülöníthető a dielektromos tulajdonságok lokális elváltozása, és az olaj papír szigetelés egészének általános állapota

34 Megállapítások A vizsgálat időtartama alatt az olajtartályokból maximum 1 dl olaj folyt el, annak ellenére, hogy a próbatárgy jelentős termikus igénybevételnek volt kitéve A próbatárgyat a sértés helyén elvágva, nem volt tapasztalható az olaj-papír szigetelés jelentősebb elnedvesedése, annak ellenére sem, hogy a próbatárgy a teljes vizsgálati időtartam alatt állandó nedves környezetben volt A vizsgálat igazolta, az olaj-papír szigetelés megsértéséből eredő dielektromos tulajdonságok lassú akár több hónapig is eltartó lokális leromlását, és az ebből eredő villamos instabilitását A vizsgálat azonban nem igazolta az a feltételezést miszerint az olaj utánpótlás elmaradása, és a nedvesség behatolása oly mértékben lerontja az olaj-papír szigetelés dielektromos tulajdonságait, hogy néhány éven belül alkalmatlanná válik a biztonságos üzemvitel fenntartására

35 Köszönöm, hogy megtiszteltek figyelmükkel! Ezúton szeretném megköszönni Fogarasi Ildikónak a hasznos közreműködését a prezentáció elkészítésében! Egyed Róbert diagnosztikai területi referens 9022 Győr Vass Gereben u robert.egyed@eon-hungaria.com Tel: 06 (96) ; mobil: 06 (30)
