Villamos vontatójárművek fejlesztési tendenciái napjainkban
|
|
- Etelka Kis
- 5 évvel ezelőtt
- Látták:
Átírás
1 Villamos vontatójárművek fejlesztési tendenciái napjainkban Stósz István főmunkatárs MÁV Rt. Gépészeti Üzletág Gépészeti Technológiai Központ Fejlesztési és Technológiai Osztály
2 Történeti áttekintés (vontatási rendszerek kialakulása) Európai vasúttársaságok vontatási rendszerei Európai vasúttársaságok fejlesztési tendenciái MÁV helyzete a vontatójármű park tekintetében Fejlesztési tendenciák a MÁV-nál
3 Villamos vontatási rendszerek Egyenáramú: - 600V városi (villamos,troli) - 750V városi (metró) - 1 kv elővárosi (HÉV) - 1,5kV, 3kV nagyvasúti Csökkentett periódusú: - 15kV;16 2/3 Hz Országos periódusú: - 25kV; 50 Hz
4 1,5 kv DC 3 kv DC 15 kv;16 2/3 Hz 25 kv;50 Hz Európai nagyvasutak villamosítási rendszere
5 Villamos vontatási rendszerek fejlődése Egyenáramú Csökkentett Ipari periódusú vontatás periódusú (25 kv; 50 Hz) (1500 V (15 kv; 16 2/3 Hz) 3000 V)
6 Egyenáramú vontatás Egyenáramú gép (dinamó, motor feltalálása) Paraméterek alkalmassága nagyvasúti vontatásra Feladatok: gőzüzem felváltása (gazdaságosság, szénhelyzet) teljesítmény növelése környezetvédelem - könnyű szabályozhatóság (U, mezőgyengítés) k - túlterhelhetőség Vonóerő-sebesség diagramm
7 Az első egyenáramú vasutak 1879 (Siemens) 3 (5) LE, 150V, 7 km/h 1883 Toronto 1887 Bp.Nyugati-Király u. villamos nagyvasúti alkalmazás (600V, 90t, 18kN) Baltimore-Ohio 1908 New York 1902 Olaszország, Varesina (650V)
8 Teljesítmény növelés problémái Vontatómotorok feszültségének növelése Felsővezeték feszültségének növelése Szigetelés Kapcsolóberendezések Nagy áramok Vontatómotorok sorba kapcsolása (U max = 1500V)
9 Egyenáramú vontatás hátrányai Nagy áramok (vontatási, zárlati) Áramszedés (áramszedő kialakítása) Robosztusabb felsővezetéki rendszer Sűrű alállomások (8-10 km) Korróziós hatás Max. munkavezeték feszültsége: 3000V
10 Csökkentett periódusú (15kV;16 2/3 Hz) Váltakozóáramú jelenségek megismerése (indukciós motorok, transzformátor) Előnye: - nagyfeszültségű táplálás, - transzformálás a mozdonyon kisebb munkavezeték áramok jobb, könyebb szabályozhatóság korróziós veszélyek kiküszöbölése
11 Miért éppen 16 2/3 Hz? Ui=4,44 x f x N x Φ Kísérlet 1 fázisú 50 Hz kommutátoros motorral Nagyobb gépeknél (>10kW) kommutációs zavarok Kommutátor-kefe kapcsolat: szikrázás, melegedés, kommutáció romlása
12 Frekvencia (f) kompromisszumos megválasztása N, Φ csökkentése: M, n miatt nem változtatható Φ csökkenthetősége p növelése kefemalom Trafónál előnyös, ha a frekvencia nagy Frekvencia kompromisszimus megválasztása: /3-25 Hz Egyéb műszaki megoldások: osztott kefék kommutátor szeletekhez vezető zászlók szigetelő anyagból készítése
13 Háromfázisú rendszer Indukciós motor Előnyök: rekuperáció gazdaságosság cos ϕ = 1 jó hatásfok Kandó: É-Olaszország, Valtellina, 3000V, 15 Hz (16 2/3 Hz), 3 fázis Hátrányai: - kétvezetékes felsővezeték, - szabályozhatóság, kötött sebességek - nagy méretű vontatómotorok - bonyolult hajtás
14 Valtellina vasútvonal
15 50 Hz-es rendszer 1. Hazai villamosítás: 16 kv, 50 Hz Bp.Nyugati-Dunakeszi Alag Fázisváltós mozdonyok (V40, V60) Fázis-és periódusváltós mozdonyok (V44, Cav motorkocsi, V55) Ward-Leonard hajtás (V41, V42) Egyenirányítós mozdonyok (V43, V63, V46) Aszinkronmotoros hajtás (BDv, Bv, Bvh, 1047)
16 Kandó mozdonyok
17 Kandó mozdonyok főáramkörei
18 Nagyvasúti villamos vontatási rendszerek összehasonlítása
19 MÁV mozdonyok a történelem fordítókorongján
20 Villamos vontatás részesedése a vontatási teljesítményekből
21 1,5 kv DC 3 kv DC 15 kv;16 2/3 Hz 25 kv;50 Hz Európai nagyvasutak villamosítási rendszere
22 Osztrák Vasutak (ÖBB) kétáramrendszerű mozdonyai
23 Osztrák Vasutak (ÖBB) kétáramrendszerű mozdonyai

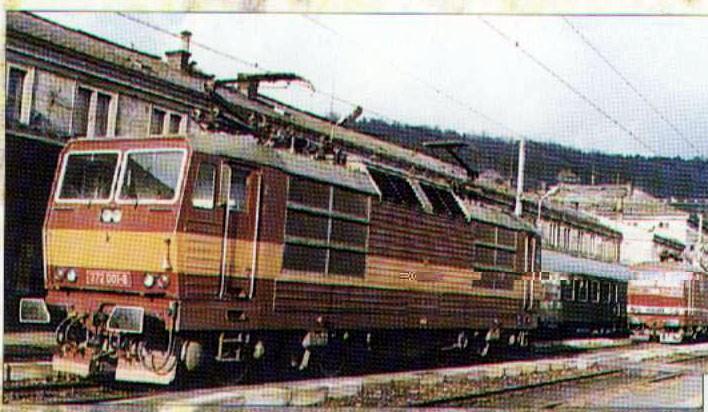

24 Szlovák Vasutak (ZSR) kétáramrendszerű mozdonyai 25 kv 50 Hz/3kV DC 3kV DC / 15 kv 16 2/3 Hz A SKODA cég villamos mozdonyai
25 Olasz Vasutak (FS) kétáramrendszerű mozdonya Vmax = 220 km/h P = 5800 kw 3kV DC/25 kv 50 Hz
26 Francia Vasutak (SNCF) kétáramrendszerű mozdonyai 25 kv 50 Hz és 1,5 kv DC
27 Holland Vasutak (NS) villamosítási projektje (Betuweroute)
28 Holland Vasutak (NS) villamosítási projektje (Betuweroute)
29 Próbamenet a Betuweroute kísérleti szakaszán
30 Próbamenet a Betuweroute kísérleti szakaszán
31 Vmax= 140 km/h P= 4200 kw Zi= 300 kn 25 kv, 50 Hz 15 kv, 16 2/3 Hz ADtranz kétáramrendszerű mozdonya (BR 185)
32 Bombardier Transportation 4 áramrendszerű mozdonya
33 P=5600 kw Vmax=140/200 km/h
34
35 25 kv, 50 Hz 15 kv, 16,7 Hz 3 kv DC 1,5 kv DC
36 SIEMENS AG többáramrendszerű mozdonyai A nagy előd az EUROSPRINTER (BR127) SIEMENS KRAUSSMAFFEI
37 SIEMENS AG Eurosprinter járműcsaládja
38 SIEMENS AG Taurus járműcsaládja
39 ES 64 U2 típusjelzés Típus Mozdonycsalád EuroSprinter ES EuroRunner ER Univerzális Tehervonati Prototípus U F P ES 64 U 2 Tartós teljesítmény kw 64 Áramrendszer Egyáramnemű (15kV / 16,7 Hz) 1 Kétáramnemű ( kv / 50 Hz) 2 Négyáramnemű ( ,5 kv = + 3kV =) 4

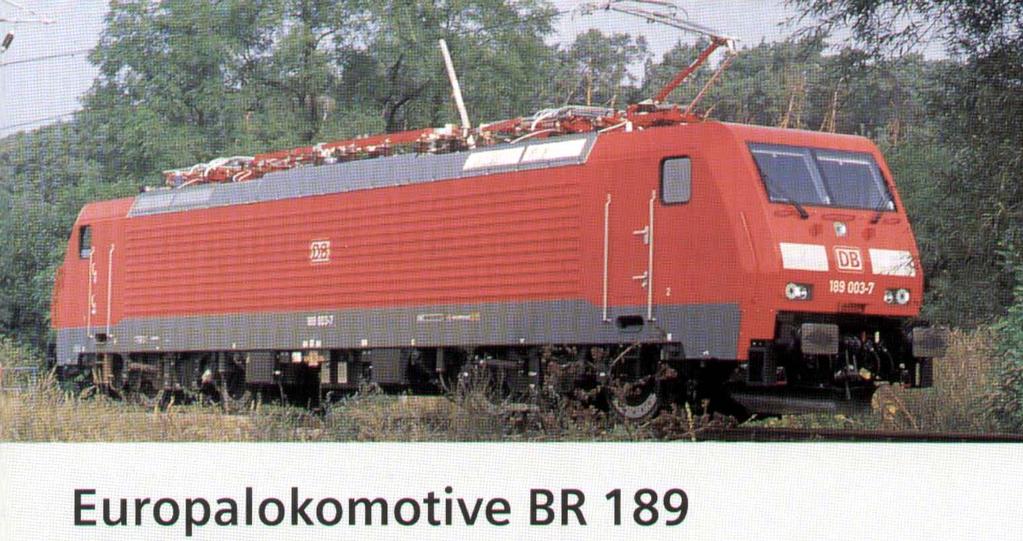

40 Vmax= 140 km/h P= 6400 kw 25 kv, 50 Hz 15 kv, 16 2/3 Hz 3000 V DC 1500 V DC SIEMENS AG BR 189 sorozatú négyáramrendszerű mozdony tervezett felhasználási területe

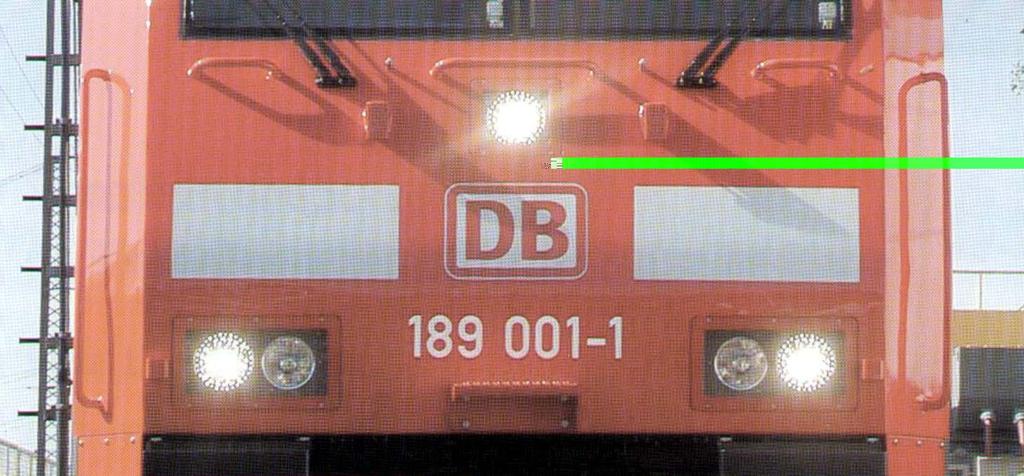

41 BR 189 homlok fényszórói 14 vasút jelzési rendszerének felel meg
42 Főáramkör váltakozó feszültségű hálózat esetén
43 Főáramkör egyenfeszültségű hálózat esetén
44 Járműcsaládok előnyei 350 kn 300 BR 185 Freight electric BR 185.MS diesel Egységesítés Vezérlés Fékberendezés Motorok Azonos elemek Azonos azonosítók Azonos forgóváz, vontatómotor & hajtásrendszer Azonos rajzok Azonos vezetőpult 120 km/h 140 Nagy teljesítmény BR 185.DC BR 185.D
45 Európai nagysebességű hálózat
46 Európai nagysebességű hálózat
47 ICE Európai nagysebességű vonatok (DB)
48 ICE motorvonatok ICE1(BR401) ICE2 (BR402) ICE3 (BR403/406) ICE T (BR411/415) ICE TD (BR605)
49 ICE 1,2
50 ICE 3 Vmax = 330 km/h AC 220 km/h DC P= 8000 kw 4300 kw Zi=300 kn Ülőhelyek: 404
51 ICE T BR415/BR411 Vmax = 230 km/h 5 ill. 7-részes P= 3000/4000 kw Zi=150/200 kn Ülőhelyek: 250/381
52 ICE TD Vmax = 200 km/h 4-részes Ülőhelyek: 195

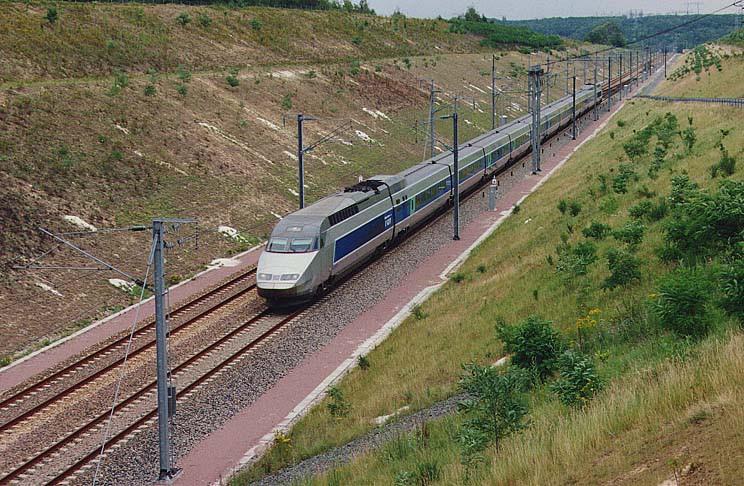

53 Európai nagysebességű vonatok (SNCF)
54 Európai nagysebességű vonatok (SNCF) THALIS TGV

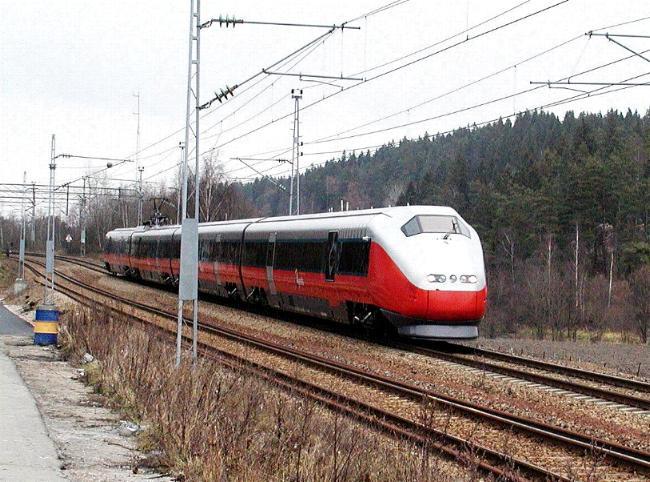

55 Európai nagysebességű vonatok (NSB)
56 Európai nagysebességű hálózat Cisalpino (Milano-Zürich-Stuttgart) ETR 500
57 Európai nagysebességű vonatok (SJ) X2000
58 Európai nagysebességű vonatok (RENFE)
59 Transrapid
