1 Budapesti Műszaki és Gazdaságtudományi Egyetem NaF és KöF kutató, oktató, bemutató FAM tanpálya a BME Nagyfeszültségű Laboratóriumban Németh Bálint Cselkó Richárd szeptember 17.

2 FAM Projekt a BME-n Kutató oktató bemutató gyakorló FAM Laboratórium fejlesztése és üzemeltetése

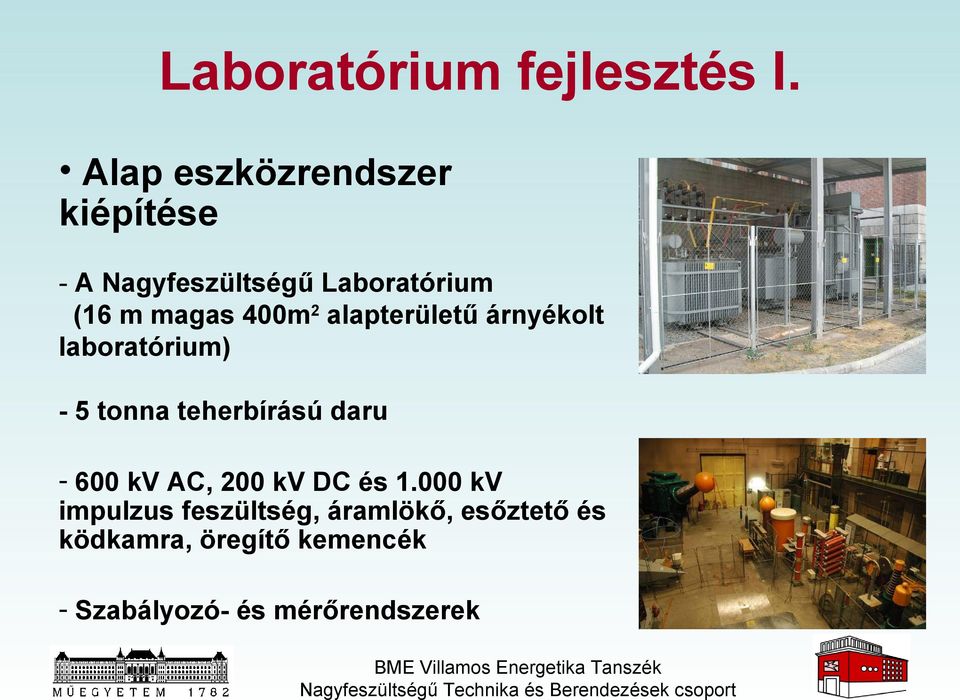

3 Laboratórium fejlesztés I. Alap eszközrendszer kiépítése - A Nagyfeszültségű Laboratórium (16 m magas 400m2 alapterületű árnyékolt laboratórium) - 5 tonna teherbírású daru kv AC, 200 kv DC és kv impulzus feszültség, áramlökő, esőztető és ködkamra, öregítő kemencék - Szabályozó- és mérőrendszerek

4 Laboratórium fejlesztés II. Oktató-bemutató rendszerek kialakítása - Tancélú munkahelyek, tanpályák kialakítása - Látogató galéria kiépítése (40 fő részére) - Multimédiás oktató és bemutató eszközrendszer kiépítése (projektor, 4m x 6m vetítővászon, kamera rsz., hangosítás) Tanszemélyzet képzése - Háttér a nagyfeszültségű, nagyáramú és szigeteléstechnikai kutatási és oktatási gyakorlat - Hazai és külföldi tanfolyamok elvégzése - Hazai és külföldi ipari szakemberek bevonása szakértőként és oktatóként

5 Laboratórium fejlesztés III. Oktatás, képzés, továbbképzés - Oktatás - Ismeretek felújítása - Oktatók képzése Tanpályák kialakítása - Egyéni és kiscsoportos elméleti képzés - Gyakorlati tréning - Korszerű eszközök és technológiák bemutatása Bemutatók szervezése - Bemutatók a felsőfokú intézmények hallgatói számára - Országhatárokon átnyúló oktatóközpont létesítése - Gyártó cégek bemutatkozása

6 Szolgáltatás Az eszközök ellenőrző vizsgálata - Segítség anyagok és eszközök kiválasztásában - Anyagok és eszközök állapotának ellenőrzése - Időszakos ellenőrzések elvégzése A műszerek ellenőrzése - Működés ellenőrzés - Fejlesztési munkák segítése Oktatás, vizsgáztatás - Új oktatási anyagok készítése - Új módszerek oktatása - Testreszabott, modulrendszerű oktatási és vizsgáztatási anyagok kidolgozása - Oktatók képzése és továbbképzése - Nemzetközi kapcsolatok

7 Kutatás, fejlesztés, innováció A technológiák fejlesztése - Új technológiai elemek fejlesztése - Új technológiai lépések fejlesztése - Új technológiák fejlesztése - Technológia transzfer Az eszközök fejlesztése - Munka- és védőeszközök fejlesztése - Ruházat fejlesztése - Telekommunikációs eszközök fejlesztése A műszerek fejlesztése - Speciális műszerek kialakítása - EMC ellenőrző vizsgálatok elvégzése - Mérési, adatfeldolgozási Információtechnológiai fejlesztések

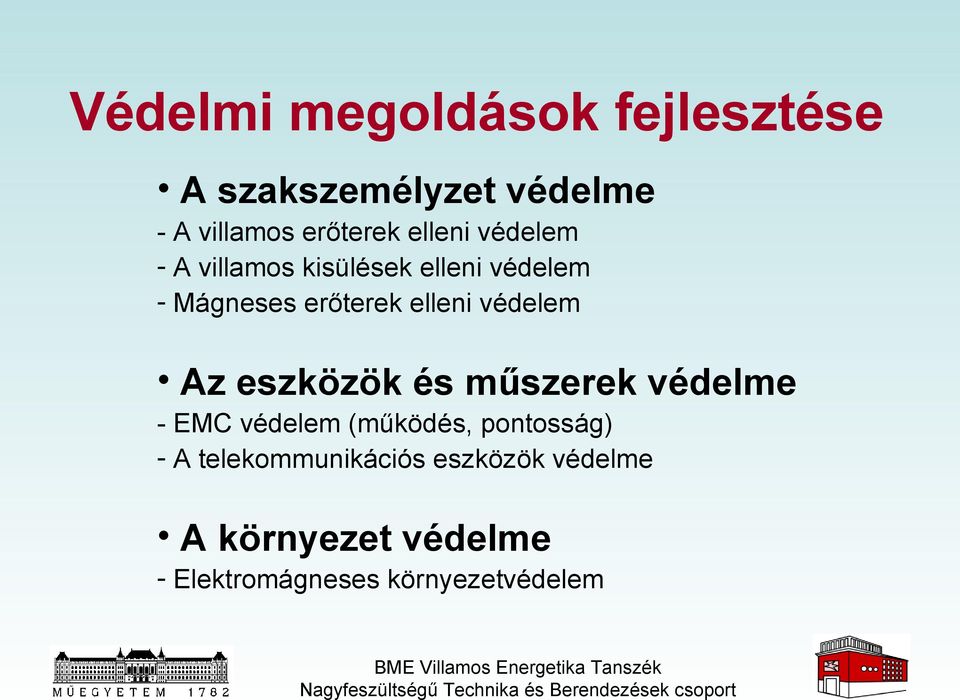

8 Védelmi megoldások fejlesztése A szakszemélyzet védelme - A villamos erőterek elleni védelem - A villamos kisülések elleni védelem - Mágneses erőterek elleni védelem Az eszközök és műszerek védelme - EMC védelem (működés, pontosság) - A telekommunikációs eszközök védelme A környezet védelme - Elektromágneses környezetvédelem

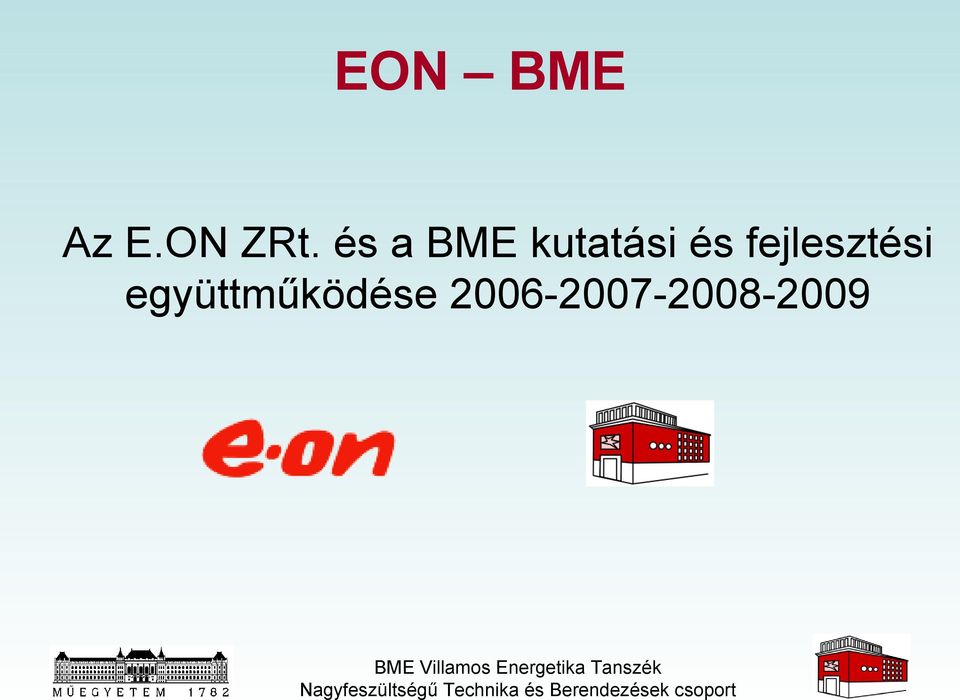

9 EON BME Az E.ON ZRt. és a BME kutatási és fejlesztési együttműködése

10

11 KöF FAM tanpálya

12 KöF FAM tanpálya

13 A Nagyfeszültségű Laboratórium (NFL) FAM feljogosításai A FAM Bizottság először 2008-ban minősítette az NFL-t Közép- és kisfeszültségű FAM szerszámok átvételi és periódikus felülvizsgálatát végző FAM Laboratórium -má. Ennek alapján az NFL a KiF FAM terén jogosult: kisfeszültségű, műszaki lappal rendelkező FAM eszközök átvételi vizsgálataira és periodikus felülvizsgálataira (szemrevételezéses, méret, működési minőség, mechanikai és villamos minőség szerinti vizsgálatokra): I. FAM eszközök 1. Szigetelt kéziszerszámok 2. Eszközök az ideiglenes elszigeteléshez 3. Egyebek: csigasor, kötél, kábel csatlakozó elem, áthidalókábel stb. II. Egyéni védőeszközök 4. Szigetelő kesztyű 5. Védőszemüveg, védőálarc

14 Az NFL FAM feljogosításai A minősítés kiterjed a következőkben felsorolt középfeszültségű, műszaki lappal rendelkező FAM eszközcsoportok átvételi vizsgálataira és periodikus felülvizsgálataira (szemrevételezéses, méret, működési minőség, mechanikai és villamos minőség szerinti vizsgálatokra): I. FAM eszközök 1. Szigetelő rudak 2. Vonó rudak 3. Nyergek és tartozékok 4. Védőburkolatok 5. Anyagmozgatási eszközök és tartozékok 6. Szerelő elhelyezkedésére szolgáló eszközök, szigetelő létra 7. Vegyes: csigasor, hevederes vagy láncos feszítő, feszítőbéka, fázisegyeztető, sönt kábel stb. 8. Szigetelő rudakhoz csatlakozó szerkezetek és adapterek 9. Állomástakarító eszközök II. Egyéni védőeszközök 10. Szigetelő kesztyű 11. Szigetelő karvédő 12. Védőszemüveg

15 Az NFL FAM feljogosításai 2009-ben benyújtott pályázatunk alapján a FAM Bizottság a nagyfeszültségű, műszaki lappal rendelkező FAM eszközcsoportok átvételi vizsgálataira és periodikus felülvizsgálataira az elvi minősítést megadta. A tényleges laborminősítést a konkrét eszközök dokumentumainak rendelkezésre állásához kapcsolta. A nagyfeszültségű átviteli hálózat esetében folyamatban van az alkalmazni kívánt NaF FAM technológia (technológiák) kiválasztása, majd ezt követően a konkrét dokumentumok megjelenítése az ÁPVGY-ben.

16 Szigetelőgémes kosaras vizsgálata Versalift szigetelőgémes kosaras kocsi 3 évenként esedékes nagyfeszültségű, váltakozó áramú villamos vizsgálata az NFL-ben

17 Szigetelőgémes kosaras vizsgálata A januártól érvényes MSZ EN Szigetelt gémes szerelőkosarak 1 kv-nál nagyobb váltakozó áramú feszültség alatti munkavégzéshez szabvány és pontjai. A szerelőkosaras jármű névleges feszültsége ( rated voltage ) egyenlő a gém teteje (felső pontja) és a föld közötti legnagyobb előforduló feszültség ( maximum use voltage ). Ez megfelel ama rendszer fázisa és a föld közötti feszültségnek, amely rendszeren a feszültség alatti munkát végzik. (Pl. 22 kv névleges feszültségű hálózaton ez az érték 22/ 3=12,7 kv földzárlatmentes esetben.) A MEE FAM Tagozat által a FAM Bizottság ajánlásával összeállított, től érvényes Középfeszültségű műszaki lapok és műveleti módok gyűjtemény ML 802. számú Műszaki Lapja. Az Átvételi és Periodikus Vizsgálatok Gyűjteményében leírtak szerint kell végezni. A MEE FAM Tagozat által a FAM Bizottság ajánlásával összeállított, től érvényes KöF-ÁPVGY jelű Átvételi és periodikus vizsgálatok gyűjteményének 802. számú lapja. A villamos vizsgálat során el kell végezni az alábbiakat: Névleges és kétszeres névleges feszültséggel. 10 mp-es átütési feszültség próba.

18 Szigetelőgémes kosaras vizsgálata A FAM Bizottság által összeállított Ajánlások a KöF FAM eszközök átvételi és periodikus vizsgálatát végző laboratórium felszerelésére, a FAM Laboratórium minősítés évi megszerzéséhez című gyűjtemény 7.62 pontjának a szigetelőkarú emelőkosaras gépre vonatkozó része. Szigetelő kar vizsgálata -szivárgási áram vizsgálat: névleges feszültségen (Un) 1 percig, kétszeres névleges feszültségen (2 Un) 1 percig, háromszoros névleges feszültségen (3 Un) 10 sec-ig. A szivárgási áram nem haladhatja meg az 1 μa/kv értéket. Gyártói certificate: Certifikát szerint a szivárgási vizsgálatokat egyszeres (40 kv) és kétszeres (80 kv), a kibírt feszültség-vizsgálatot háromszoros (120 kv) feszültségen végezték.

19 Szigetelőgémes kosaras vizsgálata 2008-ban a FAM bizottság kérésére készített állásfoglalásunk Elektrotechnikában közzétettek A legjobban az felel meg, ha a 3 évenként esedékes periodikus vizsgálat az gyártói certificate-ben szereplő feszültségértékekkel és 1 perces 1 perces 10 másodperces időtartamokkal történik. Ezek a feszültségértékek a munkába vett kizárólag 22 kv-os hálózatban előfordulható tranziens feszültségeket nagy biztonsággal meghaladják, és mivel az eszköz névleges feszültsége 69 kv, attól sem kell tartani, hogy a 3 évenként ismétlődő próba a gém szigetelését túlságosan öregítené.

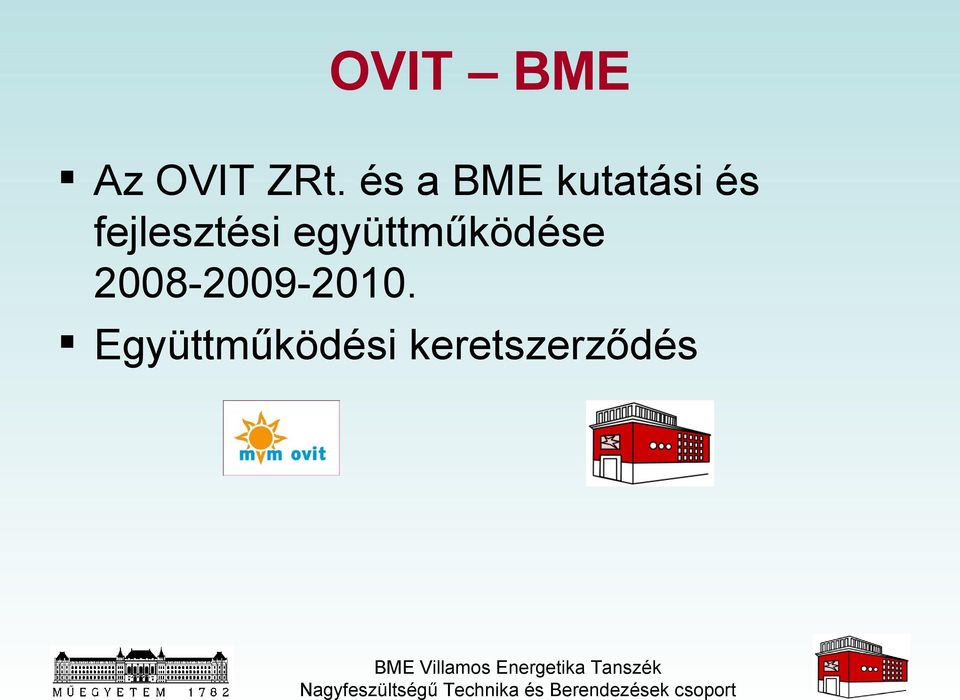

20 OVIT BME Az OVIT ZRt. és a BME kutatási és fejlesztési együttműködése Együttműködési keretszerződés

21 NaF FAM tanpálya

22

23 NAGYFESZÜLTSÉGŰ (NaF) FESZÜLTSÉG ALATTI MUNKAVÉGZÉS (FAM) 1967-től Courtesy OVIT Dr. Csikós Béla Tarr Gábor

24 NAGYFESZÜLTSÉGŰ (NaF) FESZÜLTSÉG ALATTI MUNKAVÉGZÉS (FAM) Courtesy OVIT

25 VIDEO 1: Nagyfeszültségű FAM az NFL-ben

26 KÖZÉPFESZÜLTSÉGŰ TRANSZFORMÁTOR TAKARÍTÁSA Courtesy E.ON

27 VIDEO 2: Középfeszültségű transzformátor takarítása száraz technika VIDEO 3: Középfeszültségű transzformátor takarítása nedves technika

28 Köszönöm a figyelmet! Elérhetőségek: Budapest, 1111, Egry J. u. 18. tel.: , fax.: nemeth.balint@vet.bme.hu
