1 Transzformátorok vizsgálata 1

2 Transzformátor vizsgálat Áttétel fokozatkapcsoló áramtrafó A tekercselés ellenállása Olajvizsgálat átütési szilárdság nedvesség Szigetelésvizsgálatok 2

3 Menetszám áttétel vizsgálat 3

4 Áttételvizsgálat (TTR) Adjunk feszültséget a nagyfesz oldalra, és mérjük meg a kisfesz oldal feszültségét; a menetszám áttétel megegyezik a feszültség áttétellel Ezzel megállapíthatók a tekercselés áttétellel összefügg problémái Ezzel megvizsgálható a fokozatkapcsoló helyes mködése 4

megegyezik a feszültség áttétellel Ezzel megállapíthatók a tekercselés

5 Transzformátor nagyfesz oldali leágazásokkal 12 kv 11 kv 10 kv 3.3 kv Névleges= 10 kv leágazásonkénti eltérés= 10% áttétel= 3.030, 3.333,

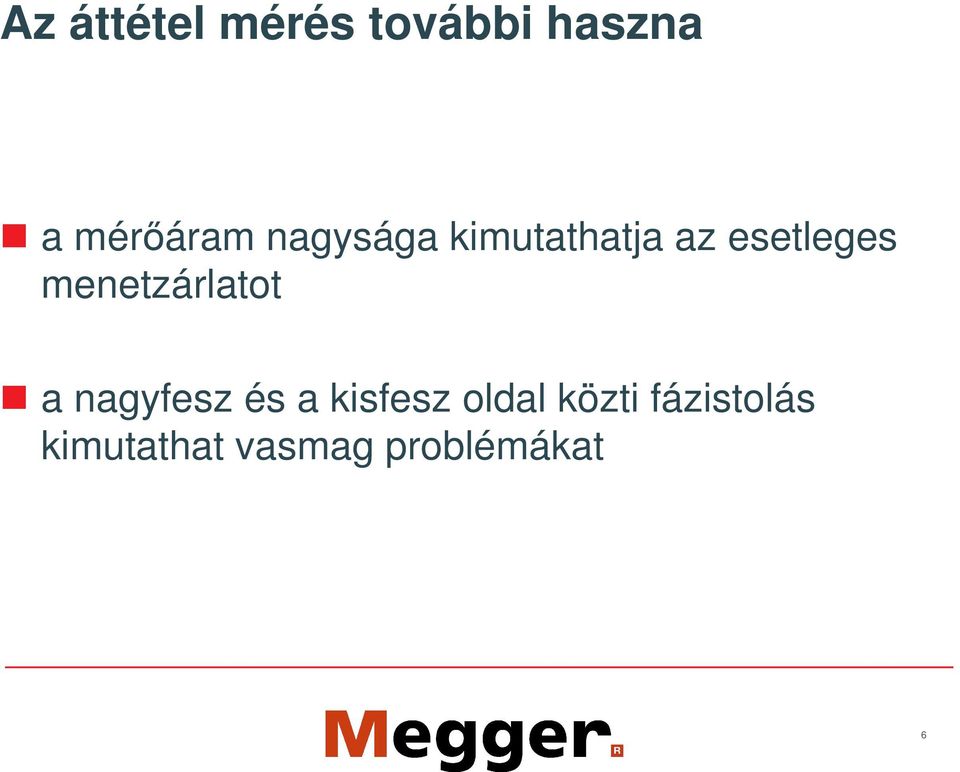

6 Az áttétel mérés további haszna a méráram nagysága kimutathatja az esetleges menetzárlatot a nagyfesz és a kisfesz oldal közti fázistolás kimutathat vasmag problémákat 6

7 Alállomási csatlakozási példa Piros fázis 415V 11kV Sárga fázis Kék fázis Alállomási trafó 11kV to 415V nulla Dyn11 Csatlakozás 7

8 Egyfázisú áttétel vizsgálat A 3 fázisú tarnszformátor egyfázisú mszerrel mérhet A pontosság lényeges Valamennyi leágazás valamennyi pozícióban megmérend 7 leágazás= 21 elvégzend mérés és rögzítend eredmény Valamennyi fázishoz csatlakozni kell 8

leágazás valamennyi pozícióban megmérend 7 leágazás= 21

9 TTR25 A Megger új TTR25 kézi transzformátor áttétel vizsgáló eszköze. 9

10 TTR25 Méri: a menetszám áttételt a gerjeszt áramot a tekercselés polaritását Elvégezhet vizsgálatok: Transzformátorok egyfázisú 3 fázisú (fázisok között) áram és feszültségváltók mszer transzformátorok leágazásos transzformátorok 10

Transzformátorok egyfázisú 3 fázisú (fázisok között) áram

11 TTR25 A TTR vizsgálat megállapítja: zárlatos tekercs szakadt áramkör bels hiba hibás bekötés mind a tekercsekkel, mind a vasmaggal kapcsolatos problémák 11

12 TTR25 Áttétel tartomány/ pontosság áttétel eltérés gerjeszt áram: polaritás vizsgálat: ,000 (5 digit) ± 0.10% ± 0.15% ± 0.25% ,000 számított (2 digit) 100 ma- ig Additív vagy Szubtraktív (1F transzformátorok) 1F / 3F transzformátorok, áram és feszültségváltók, szabályzók 12

25% 4000 20,000 számított (2 digit) 100 ma- ig Additív vagy Szubtraktív (1F

13 TTR25 Teljesen automatikus, könnyen kezelhet Gyors mérés, <5 sec Robusztus, ütésálló Az iparban a legkönnyebb (870g, 1.9lbs) Telepes táplálású, alacsony telepfeszültség kijelzés elemkímél automatikus kikapcsolás Printer, feltölt port Real time adatátvitel Real time nyomtatás 13

9lbs) Telepes táplálású, alacsony telepfeszültség kijelzés elemkímél

14 TTR25 Grafikus LCD 21 karakter, 8 sor Láthatóság: fényes környezeti megvilágításban is Kijelzés: mért és számított értékek 6 nyelv angol, francia, német, portugál, spanyol, olasz 14

15 TTR25 Felhasználói felület BE, háttérvilágítás és KI Nagyméret gombok megelzi a hibás gombnyomást Elektromosan árnyékolt Vízálló 15

16 TTR25 RS232/Printer Port Kombinált mérzsinór csatlakozás H/X 16

17 TTR25 tulajdonságok és elnyök Széles áttétel tartomány Gerjesztram mérése Pontos Mérési id<5 sec Nagyon könny ABS manyagból készül Eldobható AA elemek Printer, upload port Csaknem valamennyi 1F és 3 F transzformátor vizsgálható Jelzi a közelg zárlatokat Értékeli a transzformátor állapotát Sok transzformátort lehet rövid id alatt vizsgálni Könnyen kezelhet és használható Tartós Bárhol beszerezhet Jobban kezelhetk az adatok 17

transzformátor vizsgálható Jelzi a közelg zárlatokat Értékeli a transzformátor állapotát Sok

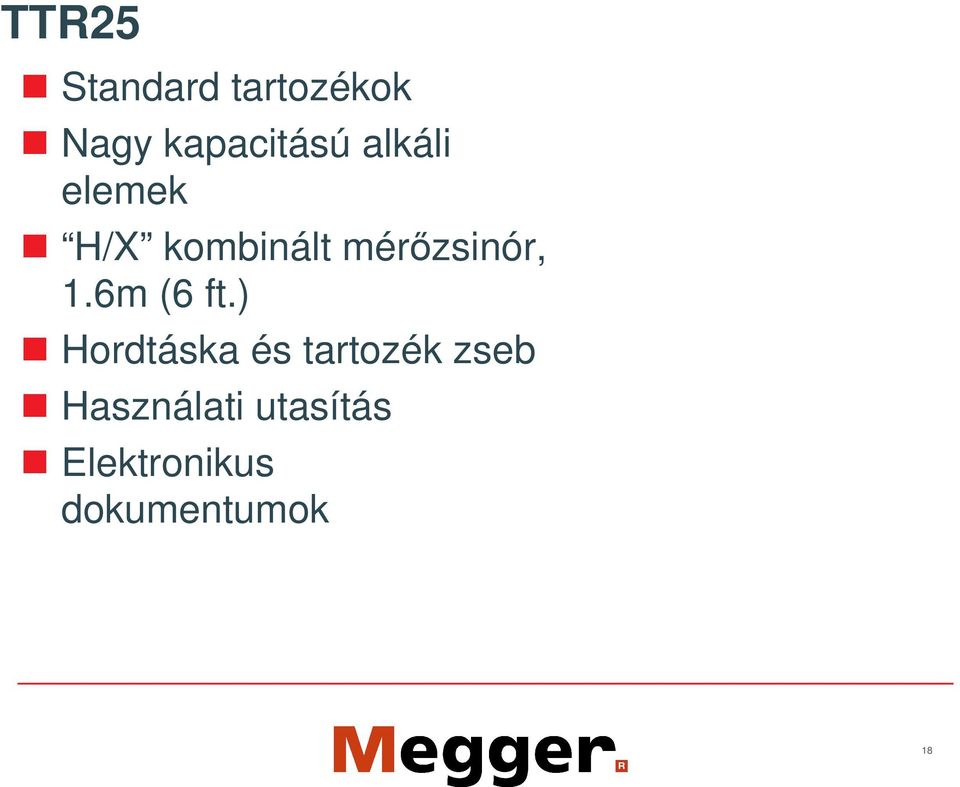

18 TTR25 Standard tartozékok Nagy kapacitású alkáli elemek H/X kombinált mérzsinór, 1.6m (6 ft.) Hordtáska és tartozék zseb Használati utasítás Elektronikus dokumentumok 18

19 TTR25 Opcionális tartozékok Hosszabb mérzsinór készlet (3.6 m, 12 ft.) Soros Printer Félkemény hordtáska Olyan egyszer, hogy nincs szükség további tartozékokra 19

20 TTR25 Milyen áttétel tartományt használjunk? Nézzük meg, hogy a megfelel tartomány és pontosság adott- e. Hány trafót kell naponta vizsgálni? Az egyszer gombnyomásos mérés elmozdítja a vizsgálatot. Szükségesek- e vizsgálati protokollok? A soros printer real time- ban nyomtat a HyperTerminal az átvitt adatokat real time- ban jeleníti meg. Elmenthetk az adatok más szoftverrel történ kiértékeléshez. 20

Az egyszer gombnyomásos mérés elmozdítja a vizsgálatot. Szükségesek- e vizsgálati protokollok?

21 Megger TTR25 Transzformátor áttétel vizsgáló eszköz teljesen automatikus széles áttételi tartomány pontos könnyen használható telepes mködés nagyon könny Robusztus Megger minség 21

22 TTR100 Kézi kivitel Egyfázisú mérés Háromfázisú mérés fázisok közötti mérés képernyn megjelen segítséggel és kombinált eredménnyel Mérések vizsgáló áramok tekercs ellenállás fáziseltérés számított hiba 22

23 A 3 fázisú mérés elnyei a 3 fázisú tekercselés egyszerre vizsgálható Kevesebb vezetéket kell csatlakoztatni Gyorsabban adódó eredmények Könnyebb vizsgálat 23

24 24

25 3 fázisú transzformátor áttétel vizsgáló (TTR) 25

26 3 fázisú TTR Széles áttételi tartomány : 1 áramváltók is vizsgálhatók nagy pontosság Memória/ RS232 Gyorsteszt/ teljes teszt számításokkal Fázisszög mérés PC- vel vezérelhet 26

27 TTR adatok Transzformátor megnevezése TX nagyfesz leágazás szám 2 X feszültség 3300 leágazás szám - számított áttétel

28 TTR eredmények A fázis B fázis C fázis áttétel hiba 0.13% 0.15% 1.14% fázisszög 2.6 min 1.2 min 1.6 min áram 12.6 ma 11.5 ma 20.1 ma 28

29 Távvezérl szoftver A TTR távoli kezelése RS232- n Megfelelt/ nem felelt meg határok beállíthatók Vektordiagram megjelenítése Eltér leágazás értékek állíthatók be Jelentések nyomtatása Adatok exportálása MS Excel- be 29

30 30

31 Phase U V W Connections H-X H-Y CT 1U-1V, 2U-2V - - 1V-1W, 2V-2W - - 1W-1U, 2W-2U - - Winding Shorted Comments / Notes Transformer designation: CT Nameplate voltage Taps Ratio Phase Resistance Pass Phase Prim Sec H X Y H X Y Calc Meas % Iexc Prim Sec or Amps Amps Volts Volts Volts Ratio Ratio Dev ma Ohms Ohms Fail U N m Pass V N m Pass W N m Fail U N m Pass V N m Pass W N m Fail U N m Pass V N m Pass W N m Fail U N m Pass V N m Pass W N m Fail U N m Pass V N m Pass W N m Fail U N m Pass V N m Pass W N m Fail U N m Pass V N m Pass W N m Fail 31

32 Áramváltók vizsgálata 32

33 33

34 Mágnesezési görbe és könyökpont 34

35 35

36 Áramváltó vizsgáló CTER-91 áttétel mérés 1000 V, 1 A- ig grejesztés teszt áramok és feszültségek mérése Polaritás teszt beiktatott másodlagos elemek 36

37 Áramváltó teszter MCTT-10 áttétel mérés 1000 V, 1 A- ig grejesztés teszt áramok és feszültségek mérése 37

38 Tekercs ellenállás 38

39 Tekercs ellenállás mérése Transzformátor ohmmér telíteni kell a magot a leolvasáshoz bemeneti védelem 2 bemeneti csatorna a kisüt áram kijelzése gyors eredmények alkalmas kialakítású mérzsinórok terheléskapcsoló teszt Kisellenállású mérések Stabil teszt áram 39

40 Tekercs ellenállás mérése Ohmmér kis ellenállások mérésére új induktív módú DLRO10 állandó teszt áram az állandósult kijelzést meg kell várni a kisüt áram kijelzése 40

41 Transzformátor vizsgálat DLRO- val Induktivitás üzemmód használata Az áram stabilizálódása több percig tarthat 5 perc 265 MVA transzformátorra Lakatfogós mérzsinórok használata Figyeljük az áram lecsengését a figyelmeztet lámpán 41

42 Transzformátor és kapcsolóberendezés olaj vizsgálata 42

43 Transzformátor hibák az els néhány évben fellép hibák - gyártási vagy üzembehelyezési problémák eredménye hosszú idej hibákszigetelésromlás miatt lépnek fel 43

44 Mért kell vizsgálni a kapcsolóberendezés olajat? Az olaj kering a transzformátorban részecskéket gyjt össze vizet nyel el Az olaj információt ad Az olajat fel lehet javítani 44

45 Olaj minségromlás Oxigén Nedvesség Hmérséklet A romlás gyorsul az oxidáció iszapot hoz létre - a hmérséklet emelkedik - az oxidáció tovább n 45

46 Olajvizsgálat Villamos szilárdság vizsgálat átütés feszültség állóság Víz az olajban Gázok az olajban Savasság Szín 46

47 IEC156 Teszt 400 ml edény Gömbelektróda 2,5 mm légrés 2 kv/s feszültség növekedés Opcionális keverés/ rázás 6 teszt Átlagértékek 47

48 Output Voltage Breakdown Testing IEC156 test Time 48

49 Feszültségállóság vizsgálat- eredmények perc mérési id 6 mérés átlaga A szórás nagy lehet A letörési feszültség, dátum és a hmérséklet bekerül a jelentésbe 49

50 Feszültségállóság vizsgálat A vizsgáló feszültséget az elírt szinten kell tartani 1 percig Növeljük az átütésig a legmagasabb érték megtalálásához 50

51 Withstand Testing 30 kv for 1 minute 60 Test Voltage kv seconds Time 51

52 Olajvizsgálat Mintaelkészítés (IEC 475) Az olaj szabad folyásának biztosítása Az edényt a kifolyás alá tartjuk Elvesszük az edényt Elzárjuk a kifolyást 52

53 Vizsgálat az OTSAF/2- vel Az edény tisztasága Szálmentes ronggyal letörölni Tiszta, száraz olajjal feltöltve tárolandó Öblítsük át a vizsgálandó olajjal a vizsgálat megkezdése eltt Soha ne mossuk ki vízzel Ellenrizzük az elektródákat felületi sérülésekre 53

54 MEGGER OTSAF/2 Teljesen automatikus, felügyelet nélküli mködés Sokféle vizsgálati lehetség, beleértve 5 felhasználó által definiáltat Az eredmények közt van a dátum, id, szórás Az eredmények RS232- n nyomtathatók, illetve letölthetk Opcionális mágneses vagy propelleres keverési lehetség 60 kv, 80 kv és 100 kv verzió Beépített RS232 interface Beépített printer 54

55 OTS100AF/2 55

56 MEGGER OTS60PB Hordozható olajvizsgáló berendezés helyszíni mérésekhez Telepes táplálás 2 napos folyamatos mködéshez Teljesen automatikus, felügyelet nélküli használat Megfelelt / nem felelt meg szintek beállíthatók Kicsi és könny (19 kg = 42 lb) Akkutöltvel együtt szállítva Különböz elektródák 56

57 MEGGER OTS60SX Félautomatikus olajvizsgáló Hálózati táplálás 3 feszültségnövelési meredekség 60 mp átütési idzítés Kisméret, könny kivitel(17.5 kg) Sokféle opcionális edény különféle elektródákkal 57

58 Víztartalom mérés Karl Fischer módszer A víztartalom pontos mérése Csak 1 ml olajat használ Gyors mérés 2 reagensre van szükség Több száz vizsgálatra alkalmas 58

59 KF875 59

60 Az olaj víztartalmának mérése KF-LAB AC tápellátás, programozható SG KF-875 telepes táplálás, az SG transzformátor olajhoz KF-UNI telepes táplálás, programozható SG 60

61 Teljesítmény mérés PMM-1 3 fázis teljesítmény mérés idzít 100 A direkt bemenet 600 V bemenet nagysebesség mérés Memória/ RS232 61
