PROTH PSGC-50100AHR SÍKKÖSZÖRŰGÉP

Átírás

1 PROTH PSGC-50100AHR NCT Ipari Elektronikai Kft. 1/30 Dátum:

2 TARTALOMJEGYZÉK PROTH PSGC-50100AHR 1. HIBABEHATÁROLÁS Köszörülési hibák, hibaokok és a hibák megszüntetése Elektronikus vonatkozású köszörülési hibák, hibaokok és a hibák megszüntetése CE megfelelőségi jelölés nélküli gépek általában AD3-mal felszerelt gépek általában AD1-gyel felszerelt vagy CE megfelelőségi jelöléssel ellátott gépek A hidraulikarendszerrel kapcsolatos meghibásodások, hibaokok és a hibák megszüntetése ALKATRÉSZJEGYZÉK NCT Ipari Elektronikai Kft. 2/30 Dátum:

3 1. HIBABEHATÁROLÁS PROTH PSGC-50100AHR 1.1. Köszörülési hibák, hibaokok és a hibák megszüntetése Rezgésnyomok látszódnak 1. Az alapozás nem elég Készítsen megfelelő alapzatot. a köszörült felületen merev, nem csillapítja a rezgéseket megfelelően. 2. Meglazultak a gépágy szintezőcsavarjai. 3. A munkaasztal akadozva mozog. 4. A munkaasztal megtámasztása nem elégséges. 5. A köszörűkorong nem illeszkedik megfelelően a szorítóperemhez. Először ellenőrizze a szintezettséget, majd húzza meg a szintezőcsavarokat. Ellenőrizze, hogy a vezetékeken van-e kellő mennyiségű kenőolaj, és hogy a munkahengerek egyenletesen járnak-e. Hántolja újra a munkaasztal és a gépágyvezetékek érintkező felületeit. Cserélje ki a köszörűkorong és a szorítóperem közötti alátétet, győződjön meg a meghúzottságról. 6. A köszörűkoronggal Tisztítsa meg mindkét kúpos egybeszerelt szorítóperem nem illeszkedik szi- meg megfelelő és szilárd illesz- illeszkedő felületet, győződjön lárdan a köszörűorsó kúpokedésükről. részére. 7. Az összeszerelt köszörűkorong és szorítóperem nincs jól kiegyensúlyozva. 8. A köszörűkorong nem szimmetrikus. 9. Nem megfelelő köszörűkorong használata. Az összeszerelt köszörűkorong és szorítóperem kiegyensúlyozása előtt forgassa ki a vízalapú hűtőfolyadékot a korongból. Ha a összeszerelt köszörűkorong és szorítóperem nincs megfelelően kiegyensúlyozva, az ismételt kiegyensúlyozás előtt szabályozza fel a korong palástját és mindkét homlokát. Ha így sem sikerül kiegyensúlyozni, cserélje ki a korongot. Válasszon a munkadarab anyagának megfelelő köszörűkorongot. NCT Ipari Elektronikai Kft. 3/30 Dátum:

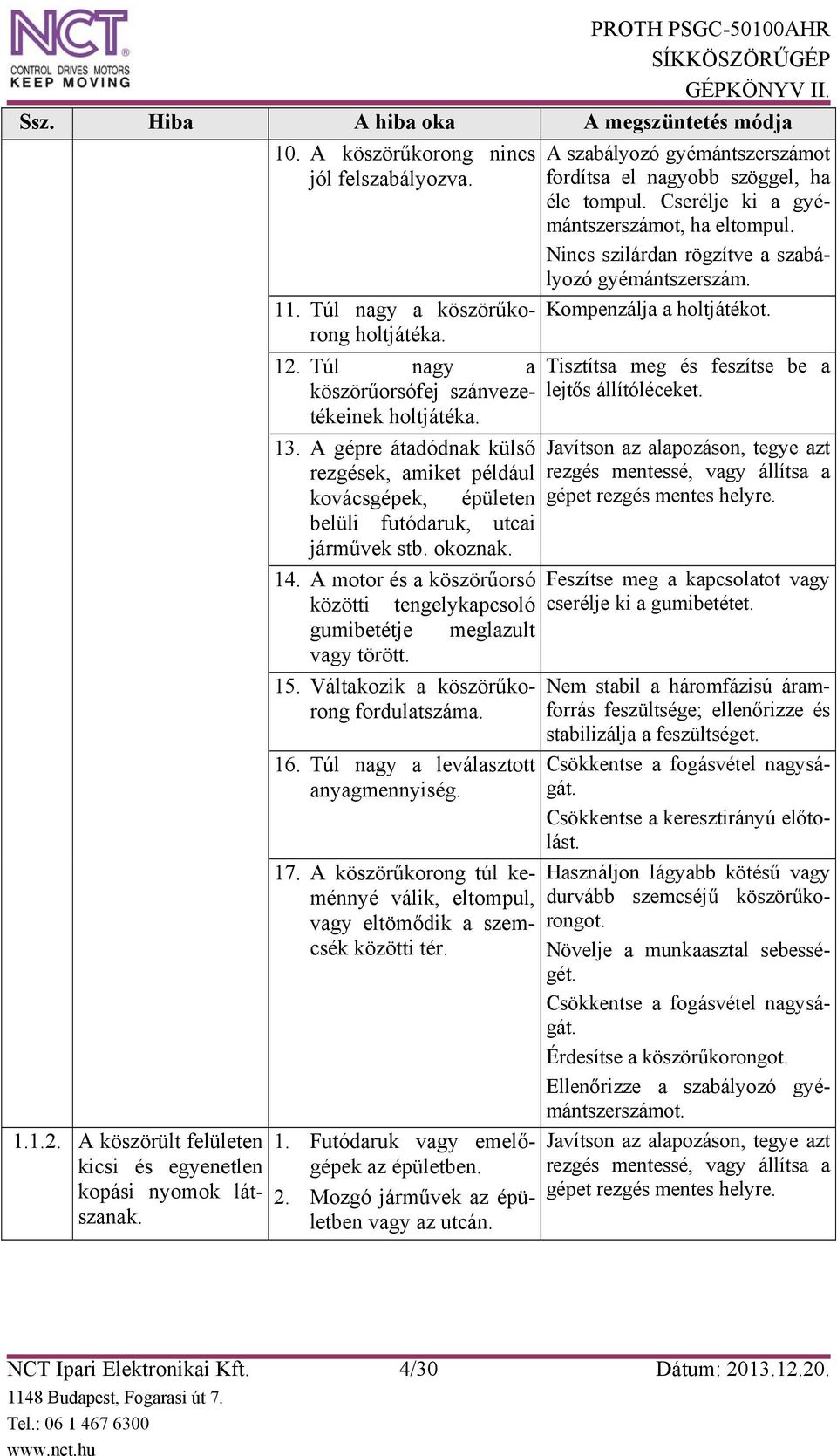

4 A köszörült felületen kicsi és egyenetlen kopási nyomok látszanak. 10. A köszörűkorong nincs jól felszabályozva. 11. Túl nagy a köszörűkorong holtjátéka. 12. Túl nagy a köszörűorsófej szánvezetékeinek holtjátéka. 13. A gépre átadódnak külső rezgések, amiket például kovácsgépek, épületen belüli futódaruk, utcai járművek stb. okoznak. 14. A motor és a köszörűorsó közötti tengelykapcsoló gumibetétje meglazult vagy törött. 15. Váltakozik a köszörűkorong fordulatszáma. 16. Túl nagy a leválasztott anyagmennyiség. 17. A köszörűkorong túl keménnyé válik, eltompul, vagy eltömődik a szemcsék közötti tér. 1. Futódaruk vagy emelőgépek az épületben. 2. Mozgó járművek az épületben vagy az utcán. A szabályozó gyémántszerszámot fordítsa el nagyobb szöggel, ha éle tompul. Cserélje ki a gyémántszerszámot, ha eltompul. Nincs szilárdan rögzítve a szabályozó gyémántszerszám. Kompenzálja a holtjátékot. Tisztítsa meg és feszítse be a lejtős állítóléceket. Javítson az alapozáson, tegye azt rezgés mentessé, vagy állítsa a gépet rezgés mentes helyre. Feszítse meg a kapcsolatot vagy cserélje ki a gumibetétet. Nem stabil a háromfázisú áramforrás feszültsége; ellenőrizze és stabilizálja a feszültséget. Csökkentse a fogásvétel nagyságát. Csökkentse a keresztirányú előtolást. Használjon lágyabb kötésű vagy durvább szemcséjű köszörűkorongot. Növelje a munkaasztal sebességét. Csökkentse a fogásvétel nagyságát. Érdesítse a köszörűkorongot. Ellenőrizze a szabályozó gyémántszerszámot. Javítson az alapozáson, tegye azt rezgés mentessé, vagy állítsa a gépet rezgés mentes helyre. NCT Ipari Elektronikai Kft. 4/30 Dátum:

5 Szabad szemmel látható párhuzamos karcok a köszörült felületen Végső simítóköszörüléskor vessző alakú karcok látszanak a köszörült felületen A munkadarab túlhevülése miatt égésnyomok a köszörült felületen Rendellenesen szikrázik a köszörűkorong. 1. Tönkrementek a köszörűorsó csapágyai. 2. Mozgó járművek az épületben vagy az utcán. 3. Rosszul felszabályozott a köszörűkorong. 1. Túlságosan szennyezett a hűtő-kenő folyadék. 2. Kitöredezett a köszörűkorong. 1. A köszörűkorong túl kemény kötésű, vagy túl keskeny. 2. A köszörűkorong eltompul, vagy eltömődik a szemcsék közötti tér. 3. Túl nagy a leválasztott anyagmennyiség. 4. Túl kicsi a munkaasztal sebessége. Lásd részletesen a sorszámnál. Ismét szabályozza fel a köszörűkorongot. Tisztítsa meg a hűtő-kenő folyadékot vagy használjon papírcsíkos automatikus szűrőt. Tisztítsa meg a köszörűkorong burkolat belső felületét. Használjon megfelelő köszörűkorongot. Használjon lágyabb kötésű vagy durvább szemcséjű köszörűkorongot. Növelje a munkaasztal sebességét. Csökkentse a köszörűkorong kerületi sebességét. Szabályozza fel a köszörűkorongot. Csökkentse a fogásvétel nagyságát. Csökkentse a keresztirányú előtolást. Növelje a munkaasztal sebességét. 5. Nem hatásos a hűtés. Növelje a hűtő-kenő folyadék hozamát. Növelje a hűtő-kenő folyadék koncentrációját (töltsön hozzá friss hűtő-kenő folyadékot). Cserélje le a hűtő-kenő folyadékot.. Nem tud bekövetkezni a kiszikrázás. Szintezőkészüléket használva állítsa vízszintesbe a gépet a szintezőcsavarokkal. NCT Ipari Elektronikai Kft. 5/30 Dátum:

6 1.2. Elektronikus vonatkozású köszörülési hibák, hibaokok és a hibák megszüntetése CE megfelelőségi jelölés nélküli gépek általában Nem működik a 1. Az SA31 kapcsoló nincs Állítsa a kapcsolót jobb oldali gyors és automatikus keresztirányú jobb oldalra állítva. helyzetbe. előtolás. 2. Meghibásodtak az SA3 és SA31 kapcsolók, vagy meglazultak a vezetékek. 3. Nem működik a motort vezérlő egység, vagy tönkrement a biztosítója (ezért nincs tápfeszültség). Rögzítse a vezetékeket vagy szereljen fel új kapcsolókat. Ellenőrizze a kapocstáblát az alábbiak szerint: 1. Zárja rövidre a 75 és 76 kapcsokat egy vezetékdarabbal. 2. Fordítsa az SA3 kapcsolót jobb vagy bal oldali helyzetbe, és hagyja abban a helyzetben (ne engedje, hogy visszaforduljon). 3. Ellenőrizze, hogy a 73 és 74 kapcsok között a feszültség 220 V ±10% értékű-e; ha nem, az a motort vezérlő egység tönkremenetelét jelenti. 4. A maximális lökethosszt Ellenőrizze az LS1 vagy LS2 szabályozó LS1 vagy véghelyzetkapcsolók működését, szükség szerint cserélje LS2 véghelyzetkapcsolók megsérültek, vagy azokat újakra. megnyomódást érzékeltek. 5. A PL-4P (PNP) közelítéskapcsoló túlságosan rélje újra a megfelelő kapcsolót. Rögzítse megfelelően vagy cse- kilazult, így nem működteti az irányváltó bütyköt, vagy az LS5 véghelyzetkapcsoló nem működik. 6. Nincsenek leszerelve a Szerelje le a rögzítőlapokat. keresztszán rögzítőlapjai. NCT Ipari Elektronikai Kft. 6/30 Dátum:

7 Az automatikus keresztirányú előtolás nem vált irányt, és csak egy irányban működik Nem lehet bekapcsolni az elektromágneses asztalt. 1. Nem működnek az LS3 és LS4 véghelyzetkapcsolók, vagy az állítható ütközők túlságosan meglazultak, és nem kapcsolják a véghelyzetkapcsolókat. 2. Nem működik a keresztelőtolást végző motor mágneskapcsolója. 1. Kiégett az elektromágneses asztal vezérlőjének biztosítója. 2. Kiégett a TR1 transzformátor biztosítója. 3. Tönkrement a TR1 transzformátor. Rögzítse az állítható ütközőket vagy cserélje újra a véghelyzetkapcsolót. Vizsgálja meg a vezetékeket a mágneskapcsoló működőképességének ellenőrzéséhez; ha nem működik, akkor cserélje újra a mágneskapcsolót. Cserélje újra a biztosítót. Cserélje újra a biztosítót. 1. Ellenőrizze a TR1 transzformátor primer tekercsét: vegye le a vezetékeket az a és b kapcsokról, és mérje meg a tekercs ellenállását; ha az ellenállás értéke nagy, az a tekercs tönkremenetelét jelenti. 2. Hasonló módon ellenőrizze a TR1 transzformátor szekunder tekercsét:; ha az ellenállás értéke a c és d kapcsok között nagy, az a tekercs tönkremenetelét jelenti. 3. Bármelyik tekercs is ment tönkre, cserélje újra a TR1 transzformátort. NCT Ipari Elektronikai Kft. 7/30 Dátum:

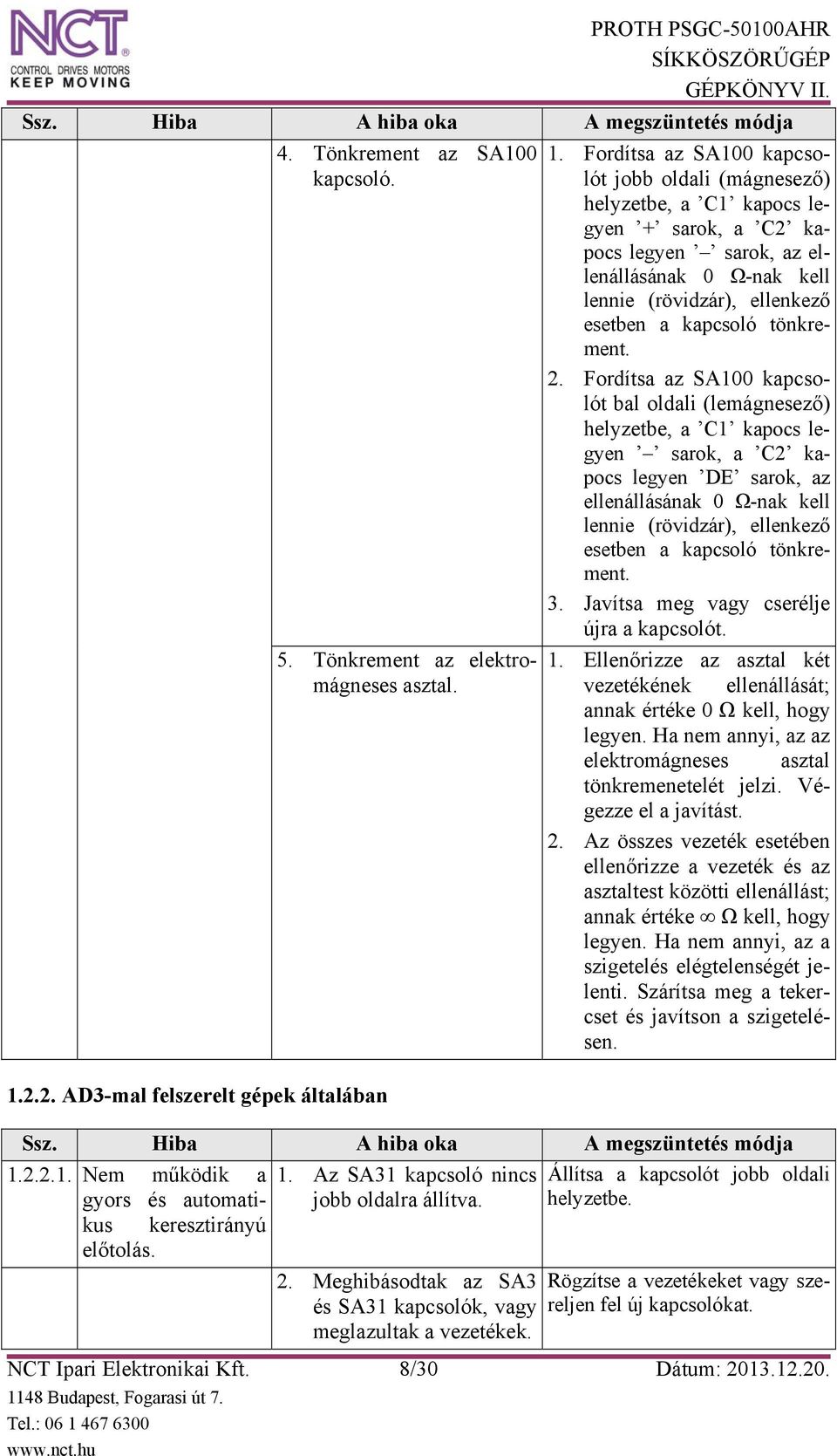

8 AD3-mal felszerelt gépek általában NCT Ipari Elektronikai Kft. 8/30 Dátum: Tönkrement az SA100 kapcsoló. 5. Tönkrement az elektromágneses asztal. 1. Fordítsa az SA100 kapcsolót jobb oldali (mágnesező) helyzetbe, a C1 kapocs legyen + sarok, a C2 kapocs legyen sarok, az ellenállásának 0 Ω-nak kell lennie (rövidzár), ellenkező esetben a kapcsoló tönkrement. 2. Fordítsa az SA100 kapcsolót bal oldali (lemágnesező) helyzetbe, a C1 kapocs legyen sarok, a C2 kapocs legyen DE sarok, az ellenállásának 0 Ω-nak kell lennie (rövidzár), ellenkező esetben a kapcsoló tönkrement. 3. Javítsa meg vagy cserélje újra a kapcsolót. 1. Ellenőrizze az asztal két vezetékének ellenállását; annak értéke 0 Ω kell, hogy legyen. Ha nem annyi, az az elektromágneses asztal tönkremenetelét jelzi. Végezze el a javítást. 2. Az összes vezeték esetében ellenőrizze a vezeték és az asztaltest közötti ellenállást; annak értéke Ω kell, hogy legyen. Ha nem annyi, az a szigetelés elégtelenségét jelenti. Szárítsa meg a tekercset és javítson a szigetelésen Nem működik a 1. Az SA31 kapcsoló nincs Állítsa a kapcsolót jobb oldali gyors és automatikus keresztirányú jobb oldalra állítva. helyzetbe. előtolás. 2. Meghibásodtak az SA3 és SA31 kapcsolók, vagy meglazultak a vezetékek. Rögzítse a vezetékeket vagy szereljen fel új kapcsolókat.

9 Az automatikus keresztirányú előtolás nem vált irányt, és csak egy irányban működik Nem lehet bekapcsolni az elektromágneses asztalt. 3. Nem működik a motort vezérlő egység, vagy tönkrement a biztosítója (ezért nincs tápfeszültség). Ellenőrizze a kapocstáblát az alábbiak szerint: 1. Zárja rövidre a 75 és 76 kapcsokat egy vezetékdarabbal. 2. Fordítsa az SA3 kapcsolót jobb vagy bal oldali helyzetbe, és hagyja abban a helyzetben (ne engedje, hogy visszaforduljon). 3. Ellenőrizze, hogy a 73 és 74 kapcsok között a feszültség 220 V ±10% értékű-e; ha nem, az a motort vezérlő egység tönkremenetelét jelenti. 4. A maximális lökethosszt Ellenőrizze az LS1 vagy LS2 szabályozó LS1 vagy véghelyzetkapcsolók működését, szükség szerint cserélje LS2 véghelyzetkapcsolók megsérültek, vagy azokat újakra. megnyomódást érzékeltek. 5. A PL-4P (NPN) közelítéskapcsoló túlságosan rélje újra a megfelelő kapcsolót. Rögzítse megfelelően vagy cse- kilazult, így nem működteti az irányváltó bütyköt, vagy az LS5 véghelyzetkapcsoló nem működik. 6. Nincsenek leszerelve a Szerelje le a rögzítőlapokat. keresztszán rögzítőlapjai. 1. Nem működnek az LS3 és LS4 véghelyzetkapcsolók, vagy az állítható ütközők túlságosan meglazultak, és nem kapcsolják a véghelyzetkapcsolókat. 2. Nem működik a keresztelőtolást végző motor mágneskapcsolója. 1. Kiégett az elektromágneses asztal vezérlőjének biztosítója. Rögzítse az állítható ütközőket vagy cserélje újra a véghelyzetkapcsolót. Vizsgálja meg a vezetékeket a mágneskapcsoló működőképességének ellenőrzéséhez; ha nem működik, akkor cserélje újra a mágneskapcsolót. Cserélje újra a biztosítót. NCT Ipari Elektronikai Kft. 9/30 Dátum:

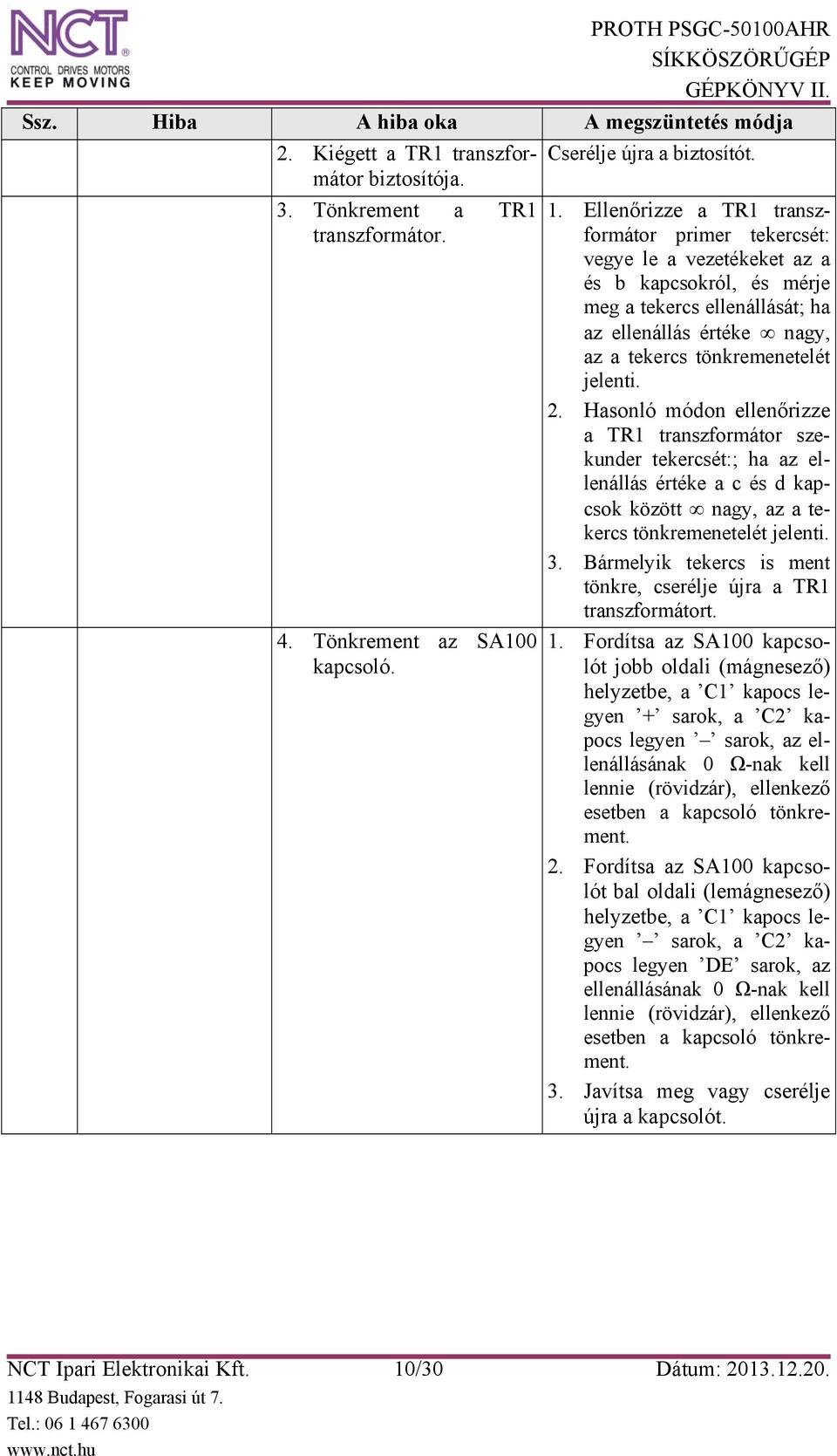

10 2. Kiégett a TR1 transzformátor Cserélje újra a biztosítót. biztosítója. 3. Tönkrement a TR1 transzformátor. 4. Tönkrement az SA100 kapcsoló. 1. Ellenőrizze a TR1 transzformátor primer tekercsét: vegye le a vezetékeket az a és b kapcsokról, és mérje meg a tekercs ellenállását; ha az ellenállás értéke nagy, az a tekercs tönkremenetelét jelenti. 2. Hasonló módon ellenőrizze a TR1 transzformátor szekunder tekercsét:; ha az ellenállás értéke a c és d kapcsok között nagy, az a tekercs tönkremenetelét jelenti. 3. Bármelyik tekercs is ment tönkre, cserélje újra a TR1 transzformátort. 1. Fordítsa az SA100 kapcsolót jobb oldali (mágnesező) helyzetbe, a C1 kapocs legyen + sarok, a C2 kapocs legyen sarok, az ellenállásának 0 Ω-nak kell lennie (rövidzár), ellenkező esetben a kapcsoló tönkrement. 2. Fordítsa az SA100 kapcsolót bal oldali (lemágnesező) helyzetbe, a C1 kapocs legyen sarok, a C2 kapocs legyen DE sarok, az ellenállásának 0 Ω-nak kell lennie (rövidzár), ellenkező esetben a kapcsoló tönkrement. 3. Javítsa meg vagy cserélje újra a kapcsolót. NCT Ipari Elektronikai Kft. 10/30 Dátum:

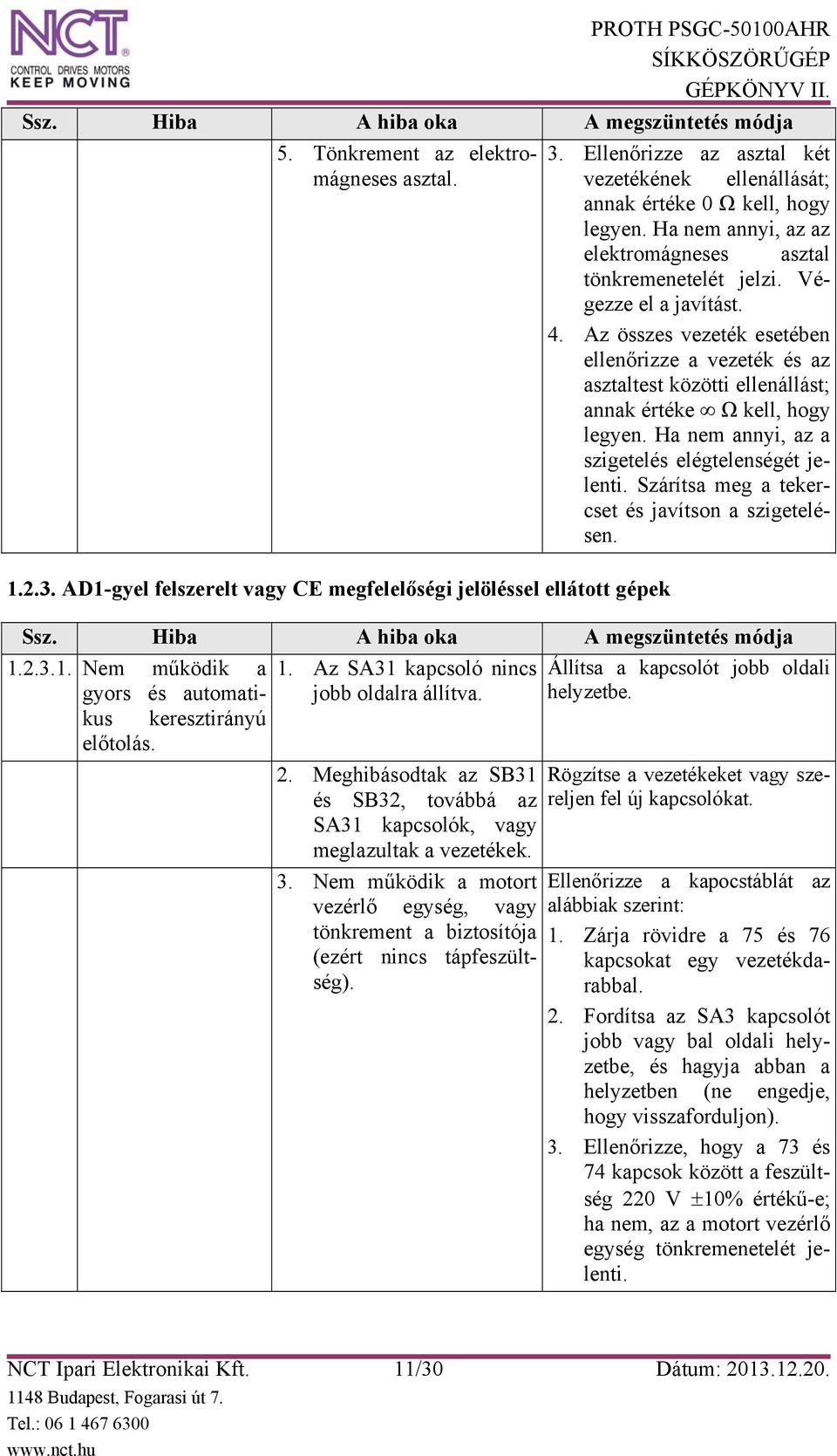

11 5. Tönkrement az elektromágneses asztal. vezetékének ellenállását; 3. Ellenőrizze az asztal két annak értéke 0 Ω kell, hogy legyen. Ha nem annyi, az az elektromágneses asztal tönkremenetelét jelzi. Végezze el a javítást. 4. Az összes vezeték esetében ellenőrizze a vezeték és az asztaltest közötti ellenállást; annak értéke Ω kell, hogy legyen. Ha nem annyi, az a szigetelés elégtelenségét jelenti. Szárítsa meg a tekercset és javítson a szigetelésen AD1-gyel felszerelt vagy CE megfelelőségi jelöléssel ellátott gépek Nem működik a 1. Az SA31 kapcsoló nincs Állítsa a kapcsolót jobb oldali gyors és automatikus keresztirányú jobb oldalra állítva. helyzetbe. előtolás. 2. Meghibásodtak az SB31 és SB32, továbbá az SA31 kapcsolók, vagy meglazultak a vezetékek. 3. Nem működik a motort vezérlő egység, vagy tönkrement a biztosítója (ezért nincs tápfeszültség). Rögzítse a vezetékeket vagy szereljen fel új kapcsolókat. Ellenőrizze a kapocstáblát az alábbiak szerint: 1. Zárja rövidre a 75 és 76 kapcsokat egy vezetékdarabbal. 2. Fordítsa az SA3 kapcsolót jobb vagy bal oldali helyzetbe, és hagyja abban a helyzetben (ne engedje, hogy visszaforduljon). 3. Ellenőrizze, hogy a 73 és 74 kapcsok között a feszültség 220 V ±10% értékű-e; ha nem, az a motort vezérlő egység tönkremenetelét jelenti. NCT Ipari Elektronikai Kft. 11/30 Dátum:

12 4. A maximális lökethosszt Ellenőrizze az LS1 vagy LS Az automatikus keresztirányú előtolás nem vált irányt, és csak egy irányban működik Nem lehet bekapcsolni az elektromágneses asztalt. szabályozó LS1 vagy LS2 véghelyzetkapcsolók megsérültek, vagy megnyomódást érzékeltek. véghelyzetkapcsolók működését, szükség szerint cserélje azokat újakra. 5. A PL-4P (NPN) közelítéskapcsoló túlságosan rélje újra a megfelelő kapcsolót. Rögzítse megfelelően vagy cse- kilazult, így nem működteti az irányváltó bütyköt, vagy az LS5 véghelyzetkapcsoló nem működik. 6. Nincsenek leszerelve a Szerelje le a rögzítőlapokat. keresztszán rögzítőlapjai. 1. Nem működnek az LS3 és LS4 véghelyzetkapcsolók, vagy az állítható ütközők túlságosan meglazultak, és nem kapcsolják a véghelyzetkapcsolókat. 2. Nem működik a keresztelőtolást végző motor mágneskapcsolója. 1. Kiégett az elektromágneses asztal vezérlőjének biztosítója. 2. Kiégett a TR1 transzformátor biztosítója. Rögzítse az állítható ütközőket vagy cserélje újra a véghelyzetkapcsolót. Vizsgálja meg a vezetékeket a mágneskapcsoló működőképességének ellenőrzéséhez; ha nem működik, akkor cserélje újra a mágneskapcsolót. Cserélje újra a biztosítót. Cserélje újra a biztosítót. NCT Ipari Elektronikai Kft. 12/30 Dátum:

13 3. Tönkrement a TR1 transzformátor. 4. Tönkrement az SA100 kapcsoló. 1. Ellenőrizze a TR1 transzformátor primer tekercsét: vegye le a vezetékeket az a és b kapcsokról, és mérje meg a tekercs ellenállását; ha az ellenállás értéke nagy, az a tekercs tönkremenetelét jelenti. 2. Hasonló módon ellenőrizze a TR1 transzformátor szekunder tekercsét:; ha az ellenállás értéke a c és d kapcsok között nagy, az a tekercs tönkremenetelét jelenti. 3. Bármelyik tekercs is ment tönkre, cserélje újra a TR1 transzformátort. 1. Fordítsa az SA100 kapcsolót jobb oldali (mágnesező) helyzetbe, a C1 kapocs legyen + sarok, a C2 kapocs legyen sarok, az ellenállásának 0 Ω-nak kell lennie (rövidzár), ellenkező esetben a kapcsoló tönkrement. 2. Fordítsa az SA100 kapcsolót bal oldali (lemágnesező) helyzetbe, a C1 kapocs legyen sarok, a C2 kapocs legyen DE sarok, az ellenállásának 0 Ω-nak kell lennie (rövidzár), ellenkező esetben a kapcsoló tönkrement. 3. Javítsa meg vagy cserélje újra a kapcsolót. NCT Ipari Elektronikai Kft. 13/30 Dátum:

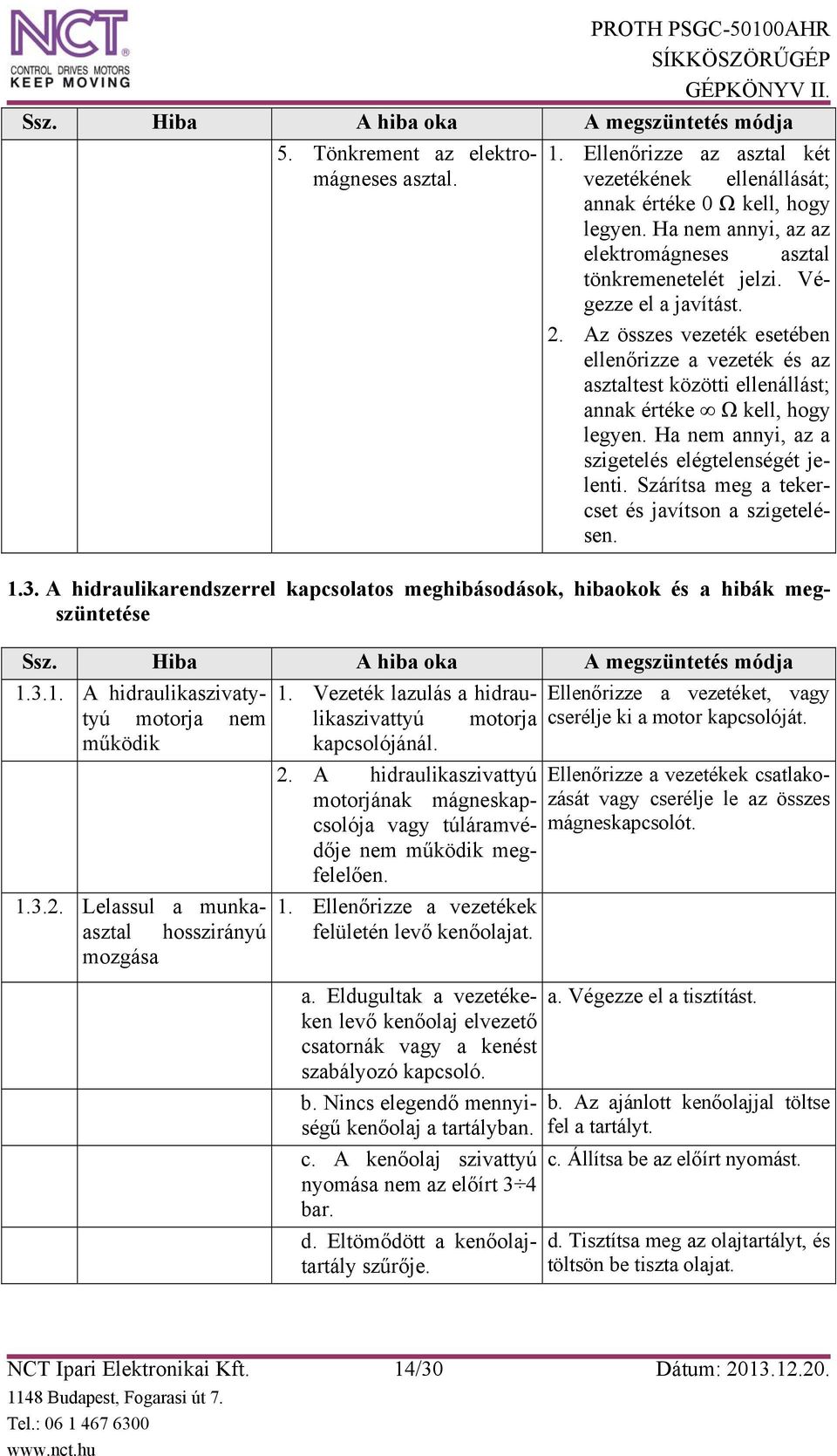

14 5. Tönkrement az elektromágneses asztal. vezetékének ellenállását; 1. Ellenőrizze az asztal két annak értéke 0 Ω kell, hogy legyen. Ha nem annyi, az az elektromágneses asztal tönkremenetelét jelzi. Végezze el a javítást. 2. Az összes vezeték esetében ellenőrizze a vezeték és az asztaltest közötti ellenállást; annak értéke Ω kell, hogy legyen. Ha nem annyi, az a szigetelés elégtelenségét jelenti. Szárítsa meg a tekercset és javítson a szigetelésen A hidraulikarendszerrel kapcsolatos meghibásodások, hibaokok és a hibák megszüntetése A hidraulikaszivatytyú motorja nem likaszivattyú motorja cserélje ki a motor kapcsolóját. 1. Vezeték lazulás a hidrau- Ellenőrizze a vezetéket, vagy működik kapcsolójánál Lelassul a munkaasztal hosszirányú mozgása 2. A hidraulikaszivattyú motorjának mágneskapcsolója vagy túláramvédője nem működik megfelelően. 1. Ellenőrizze a vezetékek felületén levő kenőolajat. a. Eldugultak a vezetékeken levő kenőolaj elvezető csatornák vagy a kenést szabályozó kapcsoló. b. Nincs elegendő mennyiségű kenőolaj a tartályban. c. A kenőolaj szivattyú nyomása nem az előírt 3 4 bar. d. Eltömődött a kenőolajtartály szűrője. Ellenőrizze a vezetékek csatlakozását vagy cserélje le az összes mágneskapcsolót. a. Végezze el a tisztítást. b. Az ajánlott kenőolajjal töltse fel a tartályt. c. Állítsa be az előírt nyomást. d. Tisztítsa meg az olajtartályt, és töltsön be tiszta olajat. NCT Ipari Elektronikai Kft. 14/30 Dátum:

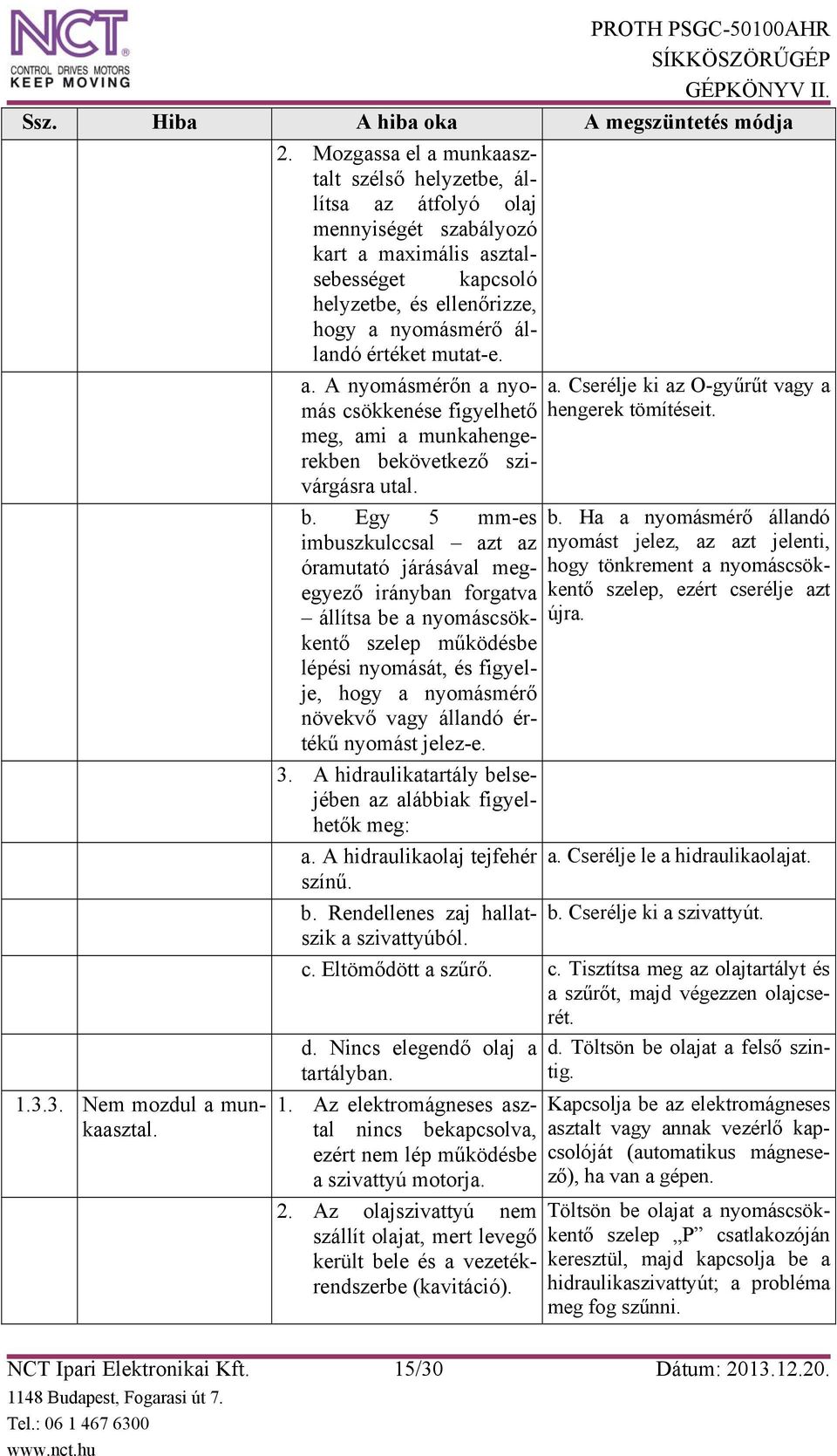

15 Nem mozdul a munkaasztal. PROTH PSGC-50100AHR 2. Mozgassa el a munkaasztalt szélső helyzetbe, állítsa az átfolyó olaj mennyiségét szabályozó kart a maximális asztalsebességet kapcsoló helyzetbe, és ellenőrizze, hogy a nyomásmérő állandó értéket mutat-e. a. A nyomásmérőn a nyomás csökkenése figyelhető meg, ami a munkahengerekben bekövetkező szivárgásra utal. b. Egy 5 mm-es imbuszkulccsal azt az óramutató járásával megegyező irányban forgatva állítsa be a nyomáscsökkentő szelep működésbe lépési nyomását, és figyelje, hogy a nyomásmérő növekvő vagy állandó értékű nyomást jelez-e. a. Cserélje ki az O-gyűrűt vagy a hengerek tömítéseit. b. Ha a nyomásmérő állandó nyomást jelez, az azt jelenti, hogy tönkrement a nyomáscsökkentő szelep, ezért cserélje azt újra. 3. A hidraulikatartály belsejében az alábbiak figyelhetők meg: a. A hidraulikaolaj tejfehér a. Cserélje le a hidraulikaolajat. színű. b. Rendellenes zaj hallatszik a szivattyúból. b. Cserélje ki a szivattyút. c. Eltömődött a szűrő. c. Tisztítsa meg az olajtartályt és a szűrőt, majd végezzen olajcserét. d. Nincs elegendő olaj a tartályban. 1. Az elektromágneses asztal nincs bekapcsolva, ezért nem lép működésbe a szivattyú motorja. 2. Az olajszivattyú nem szállít olajat, mert levegő került bele és a vezetékrendszerbe (kavitáció). d. Töltsön be olajat a felső szintig. Kapcsolja be az elektromágneses asztalt vagy annak vezérlő kapcsolóját (automatikus mágnesező), ha van a gépen. Töltsön be olajat a nyomáscsökkentő szelep P csatlakozóján keresztül, majd kapcsolja be a hidraulikaszivattyút; a probléma meg fog szűnni. NCT Ipari Elektronikai Kft. 15/30 Dátum:

16 A munkaasztal keresztirányú mozgása akadozó, instabil A munkaasztal nem vált irányt és csak egy irányban mozog. a. Meglazult vagy elgörbült a hidraulikahenger. a. Szabályozza be a hidraulikahenger párhuzamosságát, vagy cserélje ki a hidraulikahengert, ha elgörbült. b. Kevés az olaj a tartályban. b. Töltsön be friss olajat a felső szintig. c. A hidraulikaolaj tejfehér c. Cserélje le a hidraulikaolajat színű. d. A motor fordulatszáma d. Cserélje ki a motort. rendellenes. e. Rendellenes zaj hallatszik e. Cserélje ki a szivattyút. a szivattyúból. f. Nincs kenőolaj a vezetékek csúszófelületein. a. Meglazult az irányváltó kar. b. Meglazultak a T1, T2 állítható ütközők. c. Idegen tárgy dugulást okoz a hidraulikahengerben. d. Gond a hidraulikaolajjal: Végezze el az ellenőrzést az pontban leírtak szerint. a. Állítsa be az irányváltó kart a gépkönyvben ismertetett módon. b. Rögzítse az állítható ütközőket a megfelelő helyzetben. c. Tisztítsa meg a hidraulikahengert. 1. Nem megfelelő a típusa 1. Használja a javasolt olajok valamelyikét. 2. Nem elegendő az olaj mennyisége. 2. Töltsön be olajat a felső szintig. 3. Gyenge minőségű az olaj. 3. Tisztítsa meg a tartályt és olajszűrőjét., töltsön be friss olajat. NCT Ipari Elektronikai Kft. 16/30 Dátum:

17 2. ALKATRÉSZJEGYZÉK PROTH PSGC-50100AHR Alkatrészek rendeléséhez kérjük megadni a gép típusát és sorozatszámát! NCT Ipari Elektronikai Kft. 17/30 Dátum:

18 Ssz. Alkatrészszám Megnevezés Mennyiség 1. Csavar 4 2. SD9113A* Fedél 2 3. SD9111A* Szintezőtalp x 4. SD9111A* Szintezőcsavar x 5. CA1111A* Gépágy 1 6. SD9116A* Adattábla 1 NCT Ipari Elektronikai Kft. 18/30 Dátum:

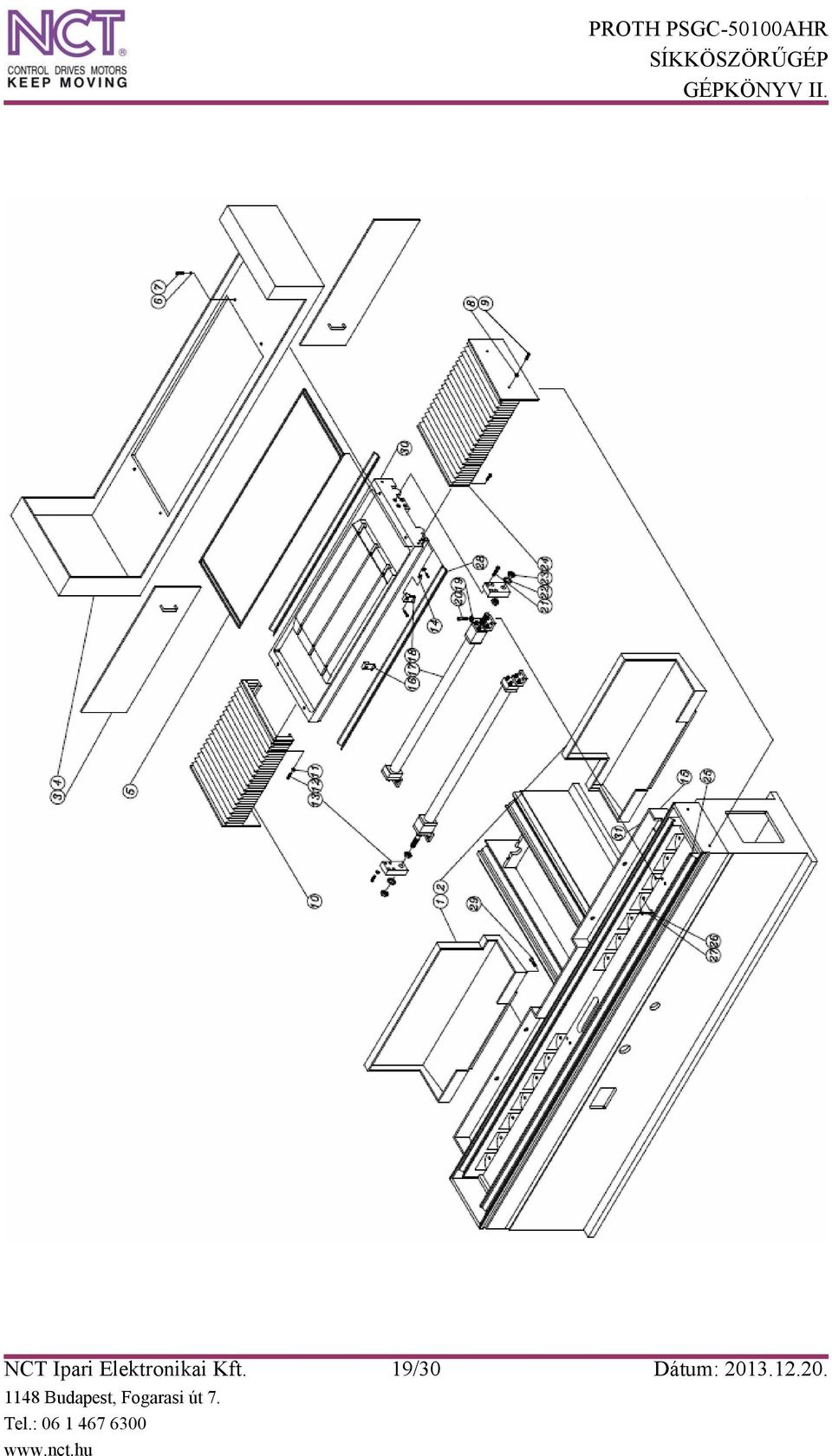

19 NCT Ipari Elektronikai Kft. 19/30 Dátum:

20 Ssz. Alkatrészszám Megnevezés Mennyiség 1. CA2317A* Védőburkolat lemez 1 2. CA2318A* Védőburkolat lemez 1 3. CB2320A* Védőburkolat lemez 2 4. CB2311A* Védőburkolat lemez 1 5. Vízálló szalag 1 6. Lapos alátét 4 7. Csavar 4 8. Lapos alátét 4 9. Csavar CB2121A* Vezetékvédő burkolat Lapos alátét Csavar CA2115A* Rúdtámasz SD2112A* Szán ütköző anya CA1121A* Gépágy felső rész CA2114A* Szán ütköző CB2210A* Henger CA2113A* Rúdtámasz Rugós alátét Csavar Csavar Lapos alátét Hatlapú anya CB2122A* Vezetékvédő burkolat Gumiszalag Rugós alátét Csavar Turcite B szalag Turcite B szalag CB1113A* Munkaasztal Csavar 4 NCT Ipari Elektronikai Kft. 20/30 Dátum:

21 NCT Ipari Elektronikai Kft. 21/30 Dátum:

22 NCT Ipari Elektronikai Kft. 22/30 Dátum: Ssz. Alkatrészszám Megnevezés Mennyiség 1. Turcite B szalag 4 2. SD3126A* Rugó 1 3. SD3118A* Rugó 3 4. Acélgolyó 3 5. CA3139A* Ülék biztosító 1 6. CA4327A* Rögzítőelem 1 7. CA3117A* Tengelykapcsolóház 1 8. Retesz 1 9. CA3153A* Alátét Retesz CA3142A* Rögzítőelem Csavar CA3139A* Távtartó CA6116A* Kapcsolótartó Csavar CA8213E* Fedél Csavar Alátét Közelítéskapcsoló Csavar CF3141E* Ütközőblokk Elektromos vezérlődoboz CA1114A* Géposzlop SD2550A* Fogantyú SD2556A* Kézikerék anya CA3116A* Beosztásos tárcsa CA3115A* Tárcsatartó CA8111E* Ház Rögzítőanya Csapágy CA1121A* Gépágy felső rész Lapos alátét Csavar CA3161A* Porvédő borítás CA3162A* Porvédő borítás CA3163A* Porvédő borítás CA3164A* Porvédő borítás Rugós alátét Csavar Lapos alátét 2

23 Ssz. Alkatrészszám Megnevezés Mennyiség 41. Csavar Hatlapú anya Csavar CA3138A* Csapágyház Csapágy Csavar CA3113A* Ékszíjtárcsa CA3137A* Vezetékvédő burkolat Rögzítőanya Biztosító alátét CA3555A* Kézikerék Csavar Biztosítógyűrű Csapágy Csavar Biztosító alátét Csapágy CA3136A* Csapágyház CB1111A* Gépágy CA3111A* Keresztszán golyósorsó Csavar Lapos alátét Közelítéskapcsoló Csavar CA3119A* Golyósorsó anya támasz CA3112A* Kapcsolótartó Csavar CA1112A* Keresztszán CA3123A* Keresztszán mozgató motor Hatlapfejű csavar Rugós alátét CA3143A* Motor rögzítőlap Csavar CA3124A* Ékszíjtárcsa Retesz Rugós alátét Csavar Ékszíj CA9125A* Mellső borítás Csavar Csavar 4 NCT Ipari Elektronikai Kft. 23/30 Dátum:

24 NCT Ipari Elektronikai Kft. 24/30 Dátum: Ssz. Alkatrészszám Megnevezés Mennyiség 1. Csavar 3 2. Hatlapfejű csavar 4 3. CA4141A* Függőleges mozgatás motorja 1 4. Rugós alátét 4 5. Rugós szeg 1 6. Retesz 1 7. Csavar 1 8. CA4143A* Alátét 1 9. CA4142A* Csigaorsótengely Csavar SD9116A* Adattábla CA4132A* Védőcső foglalat CA4133A* Védőcső CA4124A* Borítás Csavar 10

25 Ssz. Alkatrészszám Megnevezés Mennyiség 16. Csavar Rugós alátét Csavar CA1115A* Orsóház Csavar Lapos alátét CA4127A* Porvédő borítás CA4121A* Függőleges szánvezeték CA4128A* Porvédő borítás CA4128A* Porvédő borítás CA4128A* Porvédő borítás CA4129A* Porvédő borítás Lapos alátét CA4114A* Vezetékborítás tartó Csavar CA4111A* Géposzlop borítás CA4113A* Vezetékborítás tartó CA4122A* Függőleges szánvezeték Csavar Hatlapfejű csavar Rugós alátét CA1112A* Keresztszán CA1114A* Géposzlop CA4123A* Csavar Lapos alátét CA4117A* Porvédő borítás CA4128A* Porvédő borítás CA4128A* Porvédő borítás CA4128A* Porvédő borítás CA4116A* Porvédő borítás Hatlapú anya Lapos alátét CA2324A* Védőborítás tartó Lapos alátét Csavar CA1121A* Gépágy felső rész Hatlapú anya Csavar 2 NCT Ipari Elektronikai Kft. 25/30 Dátum:

26 Ssz. Alkatrészszám Megnevezés Mennyiség 54. Lapos alátét Csavar CA2323A* Védőborítás CA4410A* Meghajtás tengely CA4442A* Csigakerék Csapágy Csapágy CA4414A* Anyarögzítő Csavar Csapágy Biztosító alátét Rögzítőanya CA4335A* Persely Csavar CA4331A* Kúpos retesz CA4336A* Alátét CA4212A* Csigakerék Csapágy CA4333A* Csigakerék rögzítő Csapágy CA4334A* Alátét Biztosító alátét Rögzítőanya CA4224A* Alátét Csavar CA4211A* Csigaorsótengely CF4311A* Csigaorsótengely rögzítő Csapágy CA4326A* Alátét Biztosító alátét Rögzítőanya SD4323A* Csavar SD4312A* Beosztásos tárcsa CA4321A* Skála SD4324A* Anya SD2550A* Fogantyú CA4327A* Kúpos retesz CA4328A* Kúpos persely 1 NCT Ipari Elektronikai Kft. 26/30 Dátum:

27 Ssz. Alkatrészszám Megnevezés Mennyiség 1. Porvédő borítás 4 2. Csavar 2 3. CA5113A* Köszörűorsó rögzítőelem 2 4. CA5114A* Köszörűorsó rögzítőelem 2 5. Csavar 4 6. Csavar 8 7. Rugós alátét 8 8. CA1116A* Orsóház tartó 1 9. CA5111A* Köszörűorsó motor Hatlapfejű csavar Rugós alátét Csavar Retesz 1 NCT Ipari Elektronikai Kft. 27/30 Dátum:

28 Ssz. Alkatrészszám Megnevezés Mennyiség 14. CA5112A* Tengelykapcsoló CA4121A* Védőborítás CA1114A* Géposzlop CA5118A* Tengelykapcsoló gumibetét Retesz CA1115A* Orsóház CA5211A* Köszörűorsó Csavar Csavar CA5212A* Köszörűkorong szorítóperem Köszörűkorong SD5214A* Köszörűkorong kiegyensúlyozó súly Csavar CA5300A* Köszörűkorong burkolat Biztosító csavar CA5213A* Biztosító anya Acélgolyó 3 NCT Ipari Elektronikai Kft. 28/30 Dátum:

29 Ssz. Alkatrészszám Megnevezés Mennyiség 1. CA2114A* Állítható ütköző 1 2. SD6152A* Átfolyás szabályozó kar foglalat 1 NCT Ipari Elektronikai Kft. 29/30 Dátum: CA6140A* Irányváltó kar 1 4. CA2113A* Állítható ütköző 1 5. CA6154A* Adattábla 1 6. CA6153A* Átfolyás szabályozó kar 1 7. CA6115A* Keret 1 8. Csavar 1 9. Csavar SD2112A* Rögzítőanya C*1121A* Munkaasztal C*1121A* Gépágy felső rész Alátét Alátét Csavar Csavar Kapcsoló Csavar CA6116A* Kapcsolótartó Csavar 2

30 Ssz. Alkatrészszám Megnevezés Mennyiség 21. Hatlapú anya Csavar C*1111A* Gépágy CA6110A* Szelep SD6156A* Irányváltás szelep Alátét Csavar CA6117A* Fedél 1 NCT Ipari Elektronikai Kft. 30/30 Dátum:
