1 Vízépítési nagyműtárgyak felújításának tervezési, szerkezetjavítási munkái, valamint az ehhez tartozó építési naplózás és környezetvédelmi kérdések Előadó: Polgár Lászlóné OVIBER Kft. Tel.: / polgar.laszlone@oviber.hu Kamarai Nytsz: / SZVV Vízépítési nagyműtárgyak ME-VZ - Vízgazdálkodási építmények építésének műszaki ellenőrzése SZÉM3 - Vízgazdálkodási építmények szakértése Budapest, szeptember 17.

2 1. Az előadás célja 2. Fogalom meghatározások 3. Jogszabályi háttér Visszatekintés, történet Hatályon kívül helyezett jogszabályok Hatályos jogszabályok Kapcsolódó jogszabályok, melyek előírásait figyelembe kell venni szakági vonatkozásban és az építési napló vezetéssel kapcsolatban 4. Vízépítési nagyműtárgyak rekonstrukciós munkáinak szükségessége Magyarország nagyobb vízépítési műtárgyai Vízgazdálkodási ágazatunk jelenleg kiemelt projektje a Nagyműtárgyak fejlesztése és rekonstrukciója Vízépítési műtárgyak felújítása és e-napló vezetése Vízépítési műtárgyak felújítása és e-napló vezetése TARTALOM 5. Vízépítési műtárgyak felújítási és kivitelezési folyamatának leírása 6. Az építőipari kivitelezési tevékenység folyamatának résztvevői 7. E-napló vezetéshez szükséges eszközök, ismeretek 8. Belépés az E-ÉPÍTÉSI NAPLÓBA 9. Vízépítési nagyműtárgyak projekt e- naplójának struktúrája 10. Minőségbiztosítás 11. Környezetvédelem 12. Elektronikus építési napló vezetésének előnyei és hátrányai 13. Előadás forrásaként felhasznált anyagok

3 1. Előadás célja A vízgazdálkodási műtárgyak rekonstrukciós munkái során megnyitásra kerülő építési napló megfelelő vezetésének ismertetésével szeretnénk a beruházói, kivitelezői, bírósági gyakorlathoz segítséget nyújtani. Kis-Delta árvízi szükségtározó korszerűsítése Építtető: Mérnök szervezet: Generálkivitelező: Tervező: Kőrös-vidéki Vízügyi Igazgatóság (Gyula) OVIBER-UTIBER Mérnök Iroda Konzorcium KBH Delta Konzorcium (KÖTIVIÉP B Kft., Békés Drain Kft., Hídépítő Speciál Kft. KONSTRUKTŐR Mérnökiroda Kft.- ERBO-PLAN Mérnöki Szolgáltató konzorcium

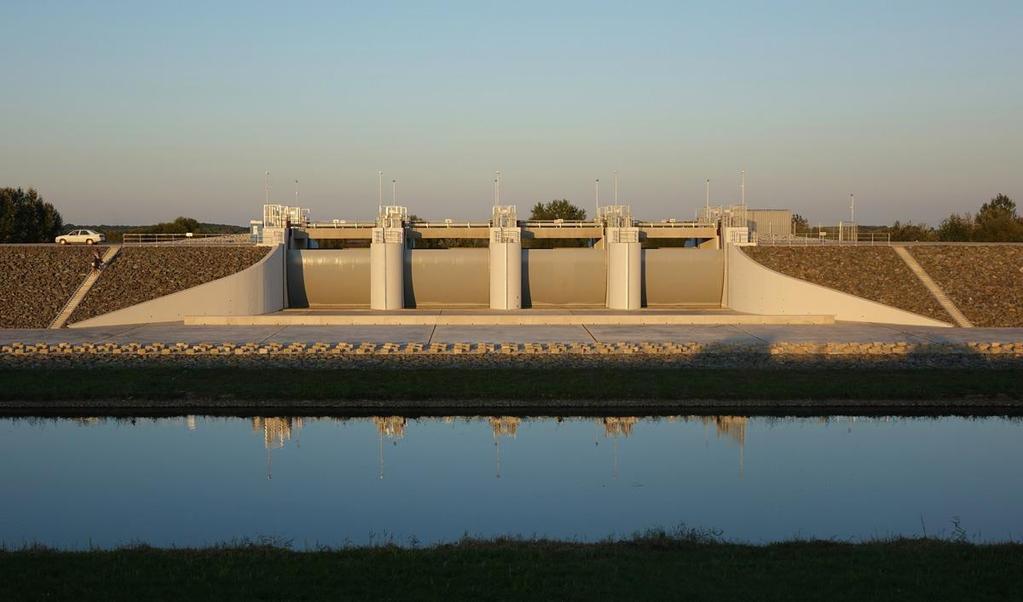

4 Az előadás során bemutatásra kerülnek (a teljesség igénye nélkül) korábban épült nagyobb vízgazdálkodási célú műtárgyak. Ismertetésre kerülnek a korábban épült vízgazdálkodási műtárgyak felújításának kivitelezési munkái,, az építési napló vezetésére vonatkozó előírások, valamint szeretnénk feltárni azokat a lehetőségeket, melyek a későbbi fejlesztések során az építési napló, mint bizonyító erejű dokumentum használatát segíthetik. Hanyi-Tiszasülyi árapasztó tározó bevezető műtárgy

5 2. Fogalom meghatározások Vízépítési műtárgyak felújítása és e-napló vezetése Vízépítési nagyműtárgyak: Ezen műtárgyak közé tartoznak a folyami vízlépcsők, hajózható csatornák és műtárgyaik, hullámtéri tározók műtárgyai, vízkivételi műtárgyak, melyek állami kezelésben vannak, területileg illetékes vízügyi igazgatóságok az üzemeltetői. A vízépítési nagyműtárgyak jelentős részénél elengedhetetlen a felülvizsgálat (97/2007. (XII. 23.) KvVM) alapján meghatározott, gazdaságosabb üzemeltetést szolgáló fejlesztések és rekonstrukciós beruházások. Az építési napló az építőipari kivitelezési tevékenység megkezdésétől annak befejezéséig vezetett, hatósági és bírósági eljárásban felhasználható dokumentáció, amely időrendben tartalmazza a szerződés tárgya szerinti építőipari kivitelezési tevékenység, illetve az építési-szerelési munkák adatait, továbbá a munka menetére, megfelelőségére és dokumentumaira (pl. tervrajzi kiegészítések) vonatkozó vagy az elszámoláshoz szükséges jelentős tényeket. (191/2009. (IX. 15.) Korm. rendelet 24. (2) ). Az e-építési napló olyan komplex elektronikus alkalmazás, amely lehetővé teszi az építőipari kivitelezési folyamat teljes felügyeletét, az építési napló vezetését és az arra jogosultak számára hozzáférést, és elektronikus úton biztosítja az építési beruházásra vonatkozó kivitelezési adatoknak a Nyilvántartásba kerülését (313/2012. (XI. 8.) Korm. rendelet). elektronikus építési napló: az Építésügyi Dokumentációs és Információs Központról, valamint az Országos Építésügyi Nyilvántartásról szóló kormányrendeletben e-építési naplóként meghatározott elektronikus alkalmazás.

6 3. Jogszabályi háttér Visszatekintés, történet: Már a XIX. századból találhatók máig megőrzött építési naplók (akkori nevükön munkanaplók). Egy kiállított példánnyal lehet találkozni Budapesten a Földalatti Vasúti Múzeumban. A XX. század elején a Mérnök és Építész Egylet részletes szabályozást, ajánlást dolgozott ki. Ebben az időben még a beruházói oldal vezette az építési naplót. A mai szabályozás őse a 8/1955 (I. 18.) ÉVM sz. utasítás (63 éve), amely sok részlete a jelenleg is érvényes szabályozásban szó szerint megtalálható. Forrás: Építőmesterek Szakmai Egyesülete

7 3. Jogszabályi háttér Hatályon kívül helyezett jogszabályok: Hatályos jogszabályok: 14/1970. (VI. 6.) ÉVM rendelet az építési és a felmérési naplóról című jogszabályok rendelkeztek, 51/2000. (VIII. 09.) FVM-GM-KöViM rendelet az építőipari kivitelezési, valamint a felelős műszaki vezetői tevékenység gyakorlásának részletes szakmai szabályairól és az építési naplóról, 290/2007. (X. 31.) Korm. rendelet az építőipari kivitelezési tevékenységről, az építési naplóról és a kivitelezési dokumentáció tartalmáról évi LVII. törvény a vízgazdálkodásról (Vgtv), évi LXXVIII. törvény Az épített környezet alakításáról és védelméről szóló (Étv.), 191/2009. (IX. 15.) Korm. rendelet az építőipari kivitelezési tevékenységről, 155/2016.(VI.13.) Korm. rend. a lakóépület építésének egyszerű bejelentésére vonatkozóan (Módosító jogszabály: 482/2016. (XII. 28.) Korm. rendelet Hatályos: ).

8 Kapcsolódó jogszabályok, melyek előírásait figyelembe kell venni szakági vonatkozásban és az építési napló vezetéssel kapcsolatban: 41/2017 (XII. 29.) BM rendelet: a vízjogi engedélyezési eljáráshoz szükséges dokumentáció tartalmáról 312/2012. (XI. 8.) Korm. rendelet. Az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról szóló, 313/2012. (XI. 8.) Korm. rendelet. Építésügyi Dokumentációs és Információs Központról, valamint az Országos Építésügyi Nyilvántartásról, 253/1997. (XII. 20.) Korm. Rendeletben Az országos településrendezési és építési követelményekről (továbbiakban: OTÉK), 266/2013. (VII. 11.) Korm. rendelet Az építésügyi és az építésüggyel összefüggő szakmagyakorlási tevékenységekről. 275/2013. (VII. 16.) Korm. rendelet az építési termék építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól évi LIII. törvény a környezet védelmének általános szabályairól évi CLXXXV. törvény a hulladékról

9 4. Vízépítési nagyműtárgyak rekonstrukciós munkáinak szükségessége A hazai vízgazdálkodás infrastruktúrájának gerincét a vízgazdálkodási műtárgyak képezik, melyek átfogó rekonstrukciója révén biztosítható a műtárgyak biztonságos, károkozás mentes, üzemszerű működése és fenntartása. A rekonstrukciós munkák kiviteli tervek alapján valósulnak meg, a kivitelezés folyamatának leírása szigorú jogszabályi előírásoknak megfelelően vezetett e- naplóban történik. Azért a víz az úr : a Tassi zsilip maradványai, az évi dunai jeges ár

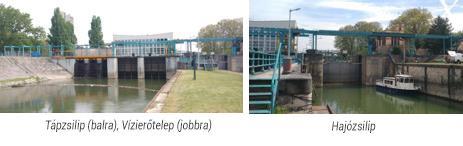

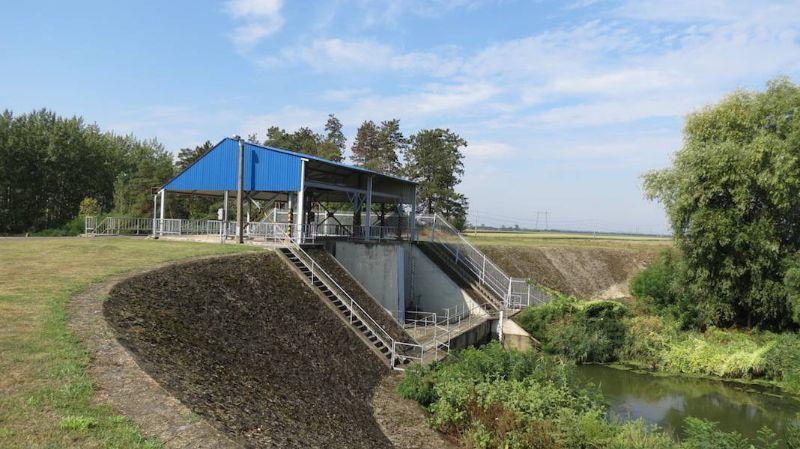

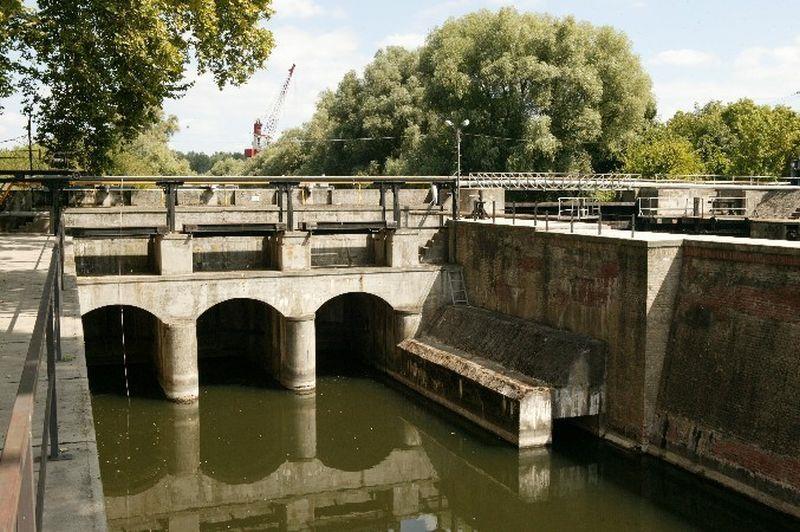

10 16. Kvassay zsilip 17. Tassi zsilip 18. Deák Ferenc hajó- és tápzsilip Jelmagyarázat: Hajózsilip Vízerőtelep Duzzasztómű, zsilip 1. Tiszalöki vízlépcső 2. Tiszavasvári vízbeeresztő-hajózsilip 3. Nyugati Főcsatorna Tiszavasvári beeresztő zsilipje 4. Keresznyéteni vízerőmű 5. Felsődobszai vízerőmű 6. Gibárti vízerőmű 7. Tiszapalkonyai hajózsilip 8. Bökényi vízlépcső 9. Békésszentandrási vízlépcső 10. Gyulai duzzasztómű 11. Hortobágyi árvízkapu 12. Rajkai zsilip 13. Ikervári vízerőmű 14. Nicki duzzasztómű 15. Siófoki vízlépcső

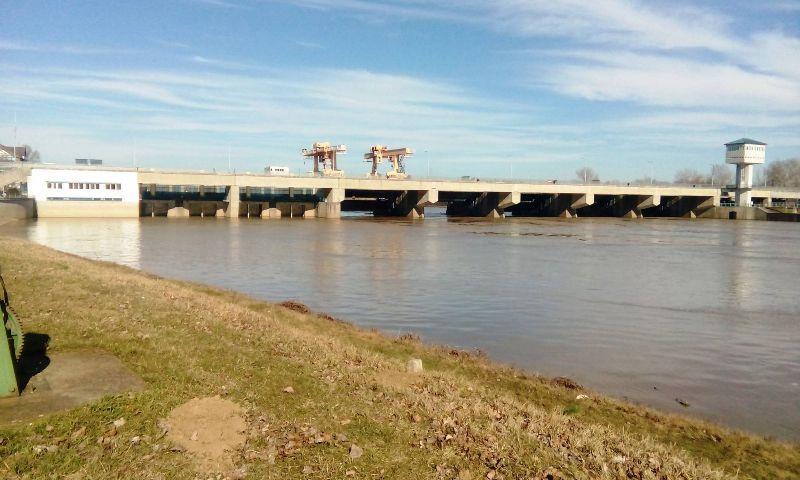

11 Vízgazdálkodási ágazatunk jelenleg kiemelt projektje a Nagyműtárgyak fejlesztése és rekonstrukciója. Fejlesztéssel és rekonstrukcióval érintett műtárgyak: A projekt kezdete: A projekt befejezése: Kiskörei vízlépcső 2. Nyugati főcsatorna beeresztőzsilipje 1. Góri tározó zsilipje.

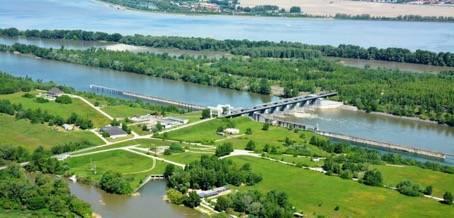

12 4. Dunakiliti duzzasztómű 5. Kvassay zsilip 6. Deák Ferenc-zsilip 7. Nicki duzzasztó Vállalkozó feladata: A Nagyműtárgyak fejlesztése és rekonstrukciója elnevezésű projekt kivitelezési és tervezési feladatainak ellátása FIDIC Sárga Könyv feltételei szerinti szerződés alapján. A projekt keretében Vállalkozónak tervezési és kivitelezési feladatok között új létesítmények kivitelezési munkáit, rekonstrukciós munkákat, funkció nélkül maradt létesítmények bontását kell elvégezni a vonatkozó vízgazdálkodási és építőipa

13 5. Vízépítési műtárgyak felújítási és kivitelezési folyamatának leírása A Kivitelezési dokumentáció alapján végezhető, valamint az egyszerű bejelentéshez kötött építőipari kivitelezési tevékenység végzéséről építési naplót kell vezetni (191/2009. (IX. 15.) Korm. rend. 24. (2) ). Építési napló vezetésére vonatkozó előírások: Kivitelezési dokumentáció alapján végezhető építési tevékenység 191/ (1). : Vízépítési műtárgyak felújítása esetén: Kivitelezési dokumentáció alapján végezhető a nagyműtárgyak vasbeton, beton szerkezeteinek, acélszerkezeteinek, villamos és irányítástechnikai berendezéseinek, emelő berendezéseinek, darupályáinak, gépészeti berendezéseinek részben vagy egészében történő rekonstrukciója, fejlesztése, cseréje, ahol szükséges kiegészítő gépészeti szerkezetek beépítése. Épület bontása vonatkozó jogszabályi előírás esetén. Egyszerű bejelentéssel létesíthető építési tevékenység Étv. 33/A., továbbá a 155/2016. (VI. 13.) kormányrendelet szerint a 300 m2 alatti lakóépület építés szintén egyszerű bejelentéssel létesíthető: Vízépítési műtárgyak felújítása estén: Üzemeltetés feltételeit biztosító kezelői épületek felújítása, funkció nélkül maradt létesítmények bontása vonatkozó jogszabályi előírás esetén.

14 E-építési napló alkalmazása Víziközmű és vízgazdálkodási építmények vonatkozásában: Egyszerű bejelentéssel végezhető tevékenység Kivitelezési dokumentáció alapján végezhető tevékenység

15 E-építési napló vezetésre vonatkozó előírások: Vízépítési műtárgyak felújítása és e-napló vezetése A sajátos építményfajták vonatkozásában az építőipari kivitelezési folyamat résztvevői az előírt építési naplóvezetési, ellenőrzési és bejegyzési kötelezettségüket - az építési napló vezetési kötelezettség teljesítésének formájára vagy kezdő időpontjára vonatkozó eltérő rendelkezés hiányában - a miniszter által rendelkezésre bocsátott és a sajátos építményfajtáért felelős miniszter, az elektronikus hírközlési építmények tekintetében a Nemzeti Média- és Hírközlési Hatóság elnöke (a továbbiakban: NMHH elnöke) által fenntartott, működtetett és szükség szerint továbbfejlesztett e-építési napló alkalmazással kötelesek teljesíteni. (191/2009. (IX. 15.) Korm. rend. 24. (4) ). Sajátos építményfajták: többnyire épületnek nem minősülő, közlekedési, hírközlési, közmű- és energiaellátási, vízellátási és vízgazdálkodási, bányászati tevékenységgel és a bányászati hulladék kezelésével kapcsolatos, atomenergia alkalmazására szolgáló, valamint a honvédelmi és katonai, továbbá a nemzetbiztonsági célú, illetve rendeltetésű, sajátos technológiájú építmények, amelyek létesítésekor - az építményekre, építési tevékenységekre vonatkozó általános érvényű településrendezési és építési követelményrendszeren túlmenően - eltérő, vagy sajátos, csak arra a rendeltetésű építményre jellemző, kiegészítő követelmények megállapítására és kielégítésére van szükség évi LXXVIII. Tv. 2. (18.). Víziközmű és vízgazdálkodási építmények e-építési naplója: Az építőipari kivitelezési tevékenységről szóló kormányrendelet szerint 191/2009 (IX.15.) 42. (7) az építési naplót a víziközmű és vízgazdálkodási építmények esetében a július 1-je után induló építőipari kivitelezéseknél elektronikusan kell vezetni. Egyéb kapcsolódó létesítmények esetén e-napló vezetési kötelezettség: Általános építmények vonatkozásában január 1-jét követően. Egyszerű bejelentés alapján július 1-ét követően. Közlekedési építmények vonatkozásában január 1-jét követően.

16 6. Az építőipari kivitelezési tevékenység folyamatának résztvevői Az építőipari kivitelezési tevékenységben résztvevők feladatának előírásai: Az építtető, a tervező (a kivitelezési dokumentáció tervezője, ideértve a szakági tervezőt is), a vállalkozó kivitelező, a felelős műszaki vezető, a tervezői művezető, az építési műszaki ellenőr, az építtetői fedezetkezelő, valamint a külön jogszabály szerinti biztonsági és egészségvédelmi koordinátor (a továbbiakban együtt: az építőipari kivitelezési tevékenység résztvevői) kötelesek együttműködni a kivitelezési folyamatok megvalósítása érdekében (191/2009. (IX. 15.) Korm. Rendelet 6..). Az építőipari kivitelezési tevékenység résztvevőinek feladatát, hatáskörét az alábbi jogszabályok írják elő: Építtető feladata (191/2009. (IX. 15.) Korm. rendelet 7. (1) ), Kivitelező feladata (191/2009. (IX. 15.) Korm. rend. 12. ), Felelős műszaki vezető feladata (191/2009. (IX.15.) Korm. rendelet 13. (3) ), A tervezői művezető feladata (191/2009. (IX. 15.) Korm. rendelet 15. (1) és (2) ), Műszaki ellenőr feladata (191/2009. (IX. 15.) Korm. rendelet 16. ), Építtetői fedezetkezelő (191/2009. (IX. 15.) Korm. rendelet 19.

17 Építtető feladatai E-projekt mappa készenlétbe helyezése Főnapló megnyitása Érdekkörébe tartozók szerepkörének kiosztása Építtető meghatalmazottja Műszaki ellenőrök Fedezetkezelő Más jogszabállyal feljogosított Kivitelező Munkaterületek átadása, visszavétele Építési engedélyek feltöltése Kivitelező feladatai Érdekkörébe tartozók szerepkörének kiosztása Kivitelező napi jelentésért felelős Kivitelező napi jelentésre jogosult FMV Munkaterületek átvétele Napi munkavégzés építési naplóban való hiteles vezetése Keletkező mellékletek feltöltése (kiviteli tervek, minősítések) A munkaterületen keletkezett építési-bontási hulladék adminisztrálása az építési naplóban Az eltakarásra kerülő szerkezetek ellenőrzésének, adatoknak építési naplóban történő rögzítése Külön megállapodás esetén az alvállalkozói építési napló vezetése FMV nyilatkozat(ok) megtétele Alnaplók megnyitása Alnaplóba szerepkörök osztása Munkaterület visszaadása Az átadás-átvételi eljárásról készült jegyzőkönyv feltöltése

18 Műszaki ellenőr feladatai E-napló szerepkörök elfogadása Az építőipari kivitelezési tevékenység, az építési-szerelési munka szakszerűségének ellenőrzése Az építési napló(k) ellenőrzése, a bejegyzések és egyéb jegyzőkönyvek ellenjegyzése A hibák, hiányosságok, eltérések feltüntetése az építési naplóban Az eltakarásra kerülő szerkezetek ellenőrzésének elvégzése, a vizsgálatok adatainak és a szükséges intézkedések bejegyzése az építési naplóba Az építési műszaki ellenőri feladatok dokumentálása az építési naplóban Teljesítésigazolás kiállítása és átadása a fővállalkozó részére és rögzítése az építési naplóban Felelős műszaki vezető feladatai E-napló szerepkörök elfogadása Építési napló vezetése, ellenőrzése, a felelős műszaki vezetői nyilatkozat megtétele és a napló lezárása A kivitelezési tervektől eltérő műszaki megoldások építési naplóban történő feltüntetése Az alvállalkozói teljesítésigazolás kiállítása és átadása az alvállalkozó részére,rögzítése az építési naplóban A felelős műszaki vezető természetes építőanyagok és a bontott építési termékek vizsgálatát követően dönt azok kezeléséről, építési célra való megfelelőségéről, ismételt felhasználhatóságáról, beépíthetőségéről és döntését az építési naplóba bejegyezi

19 Az építőipari kivitelezési tevékenységben résztvevők és az építési napló kapcsolata A felek a szerződés valamennyi stádiumában kötelesek együttműködni és tájékoztatni egymást a szerződést érintő lényeges körülményekről [PTK évi V. tv. 6:62. (1)]. A 191/2009. (IX. 15.) Korm. rendelet 24. (4) alapján: A sajátos építményfajták vonatkozásában az építőipari kivitelezési folyamat résztvevői az előírt építési naplóvezetési, ellenőrzési és bejegyzési kötelezettségüket elektronikus építési napló alkalmazással kötelesek teljesíteni. SZERVER Lechner TUDÁSKÖZPONT Ellenőrzés Ellenőrzés Szerződés Ellenőrzés Szerződés Munkavégzés ÜZEMELTETŐ VÁLLALKOZÓ Szerződés Munkavégzés A naplóba bejegyzéseket csak az előre meghatározott személyek végezhetnek. Tartalmát és bejegyzéseit a beruházók érdekeit képviselő szervek és szakemberek ellenőrzik. HATÓSÁGOK

20 7. E-napló vezetéshez szükséges eszközök, ismeretek E-napló vezetéshez szükséges eszközök: Ügyfélkapu: Az e-építési napló alkalmazás csakis kizárólag okmányirodában véglegesített ügyfélkapus regisztrációval használható, ideiglenes regisztrációval nem. Az okmányirodában kapott felhasználónévvel, illetve jelszóval tud belépni az e-építési napló alkalmazásba. Bizonyos adatokat módosíthat a oldalon, a Saját adatok menüpontban. Számítógép: Az alkalmazás internetes felületen érhető el (program letöltése, telepítése nem szükséges). Asztali számítógéppel, laptoppal, tábla géppel és internethasználatra alkalmas mobiltelefonnal is használható. Internet kapcsolat: az adatok feltöltése történhet vezetékes vagy mobil internet szolgáltatással naponta, de legalább 3 naponként (offline sablon használata esetén). Az alkalmazás csak a bejelentkezési oldalon feltüntetett ajánlott böngészőkkel használható, melyek a következők: Firefox 14.0+, Internet Explorer 9+, Google Chrome 20+, Opera 12+. Általános Nyomtatvány Kitöltő program (ÁNYK) az offline naplórészek kitöltéséhez. A napi jelentéshez, illetve az eseti bejegyzéshez tartozó offline sablon letöltését választva, a letöltést segítő felugró ablakban lesz lehetőségünk az ÁNYK program letöltésére, a Nemzeti Adó- és Vámhivatal honlapjáról.

21 Az e-napló alkalmazáshoz hasznos ismeretek: Vízépítési műtárgyak felújítása és e-napló vezetése - Az Építésügyi portálon keresztül, az E-építési naplóba belépve, az E-napló vezetése alaplépések fül alatt található Kézikönyv. - Az építési napló nyelve: magyar - Iskolai végzettség: előírás nincs - Az építési naplót naprakész állapotban kell tartani úgy, hogy minden munkavégzési napon történjen bejegyzés. - Mindenki a saját naplórészét vezeti. - A feltöltött dokumentumok mentés után nem törölhetők! - Adatok módosítása: A készenléti és lezárt állapotban lévő naplók alapadatait nem lehet módosítani! Készítette a Lechner Nonprofit Kft március - Az építőipari kivitelezési tevékenység végzésének ideje alatt az e-építési naplót az építtető megbízása alapján az építési műszaki ellenőr vagy a beruházási tanácsadó, valamint alvállalkozói e-építési napló esetén a megrendelő vállalkozó kivitelező vagy felelős műszaki vezetője folyamatosan ellenőrzi, és abban észrevételeit, megállapításait rögzíti.

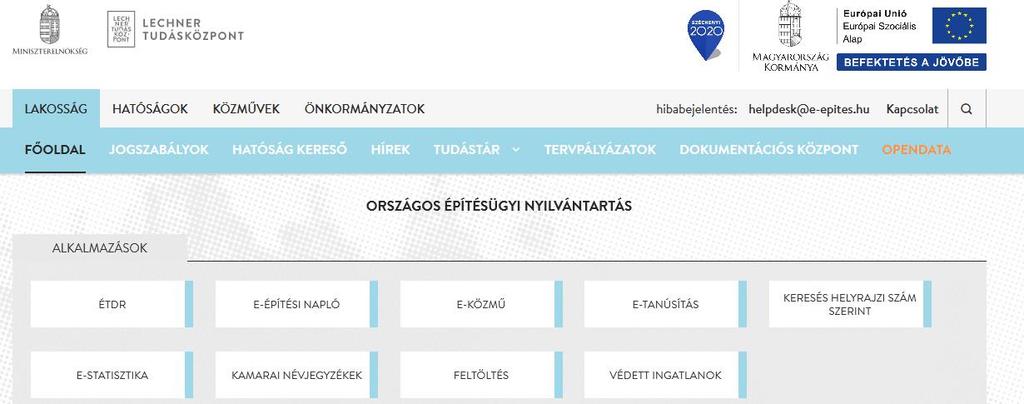

22 8. Belépés az E-ÉPÍTÉSI NAPLÓBA Vízépítési műtárgyak felújítása és e-napló vezetése E-építési napló: Az e-építési napló alkalmazásban létrehozott egy beruházáshoz, esetünkben vízgazdálkodási célú beruházáshoz rendelt e-építési napló (továbbiakban e-napló), a készenlétbe helyezési kérelem elfogadásával jön létre. Részei az e-főnaplók, e-alnaplók, készenléti tárhely dokumentumai, tervnaplók, összesítő lap, közös gyűjtő napló, építtetői fedezetkezelő közreműködése esetén a fedezetkezelő által kezelt elektronikus alvállalkozói nyilvántartás. Az alkalmazás több helyről is elérhető: - Az Építésügyi portálon keresztül, az E-építési napló ikonra kattintva - Országos Építésügyi Nyilvántartás főoldalán keresztül az E-építési naplók fülön

23

24 Belépés a szakági e-építési naplóba Belépést követően, a megfelelő e-építési napló alkalmazást (általános, ipari, vízi stb.) kiválasztva, Ügyfélkapus azonosítás után, név és jelszó megadásával beléphet a kiválasztott alkalmazásba.

25 E-építési napló alkalmazása Víziközmű és vízgazdálkodási építmények vonatkozásában: Az előadás további részében ezt az ágat követjük.

26

27 Az e-építési napló alkalmazás felhasználója csak természetes személy lehet. Azaz az e-építési napló alkalmazásban nincs lehetőség jogi személyek (cégek, alapítványok, egyesületek, önkormányzatok stb.) regisztrációjára. Ha jogi személy építtetőként szeretné használni a rendszert, úgy azt a nevében eljáró cégjegyzésre jogosult személy vagy meghatalmazott útján teheti meg.

28 A Napló Ügyfél Jel (NÜJ) az Ön személyes azonosítója az e-napló rendszerben. Nem szerkeszthető, első bejelentkezéskor automatikusan adja az alkalmazás. A Kamarai adatok kitöltése és elmentése csak a szakmagyakorlók számára kötelező. Az építtetőnek nem kell kitöltenie. Személyes profil Kamarai adatok Képviselt cégek Kapott számlák Az első belépést követően töltse ki a Saját adatok alatti mezőket. Amíg ez nem történik meg, addig nem lehet készenlétbe helyezési kérelmet benyújtani, szerződéses adatokat rögzíteni, illetve szerepkört kiosztani.

29 E-napló készenlétbe helyezése: Vízépítési műtárgyak felújítása és e-napló vezetése Az építtető vagy meghatalmazottja kérelmezi és a Lechner Tudásközpont hagyja jóvá.

30

31

32 Kizárólag a naplóvezetésre kötelezett töltheti ki. Feltöltendő: meghatalmazás, aláírási címpéldány Tervnapló tartalma: Hatósági engedély, Engedélyezési záradékkal ellátott építészetei-műszaki dokumentáció, Kivitelezési és egyéb rajzi dokumentumok, Számítások. Gyűjtő napló tartalma: Munkaterület átadás-átvételi jegyzőkönyvek, Minősítési dokumentáció, Kezelési és karbantartási kézikönyvek. Az építtető vagy meghatalmazottja kérelmezi. Lechner Tudásközpont hagyja jóvá.

33 Készenlétbe helyezési kérelem elfogadása: Vízépítési műtárgyak felújítása és e-napló vezetése A kérelem elutasítása hiányosság esetén fordul elő, a hiánypótlást követően a kérelem ismét benyújtható. Amennyiben a kérelmet az LLTK elfogadja, létre jön a projekt e-naplója. E-főnapló készenlétbe helyezés:

34 Az adatok a kitöltés után a Mentés gombra kattintva menthetők, melyről a rendszer üzenetet küld és amelyet a Rendben gombra kattintva bezárhat. Ezt követően az e-főnapló felülete nyílik meg.

35 Új szerep felvitele gombbal lehet felvenni a fővállalkozó kivitelezőjét, az adatait a felnyíló ablakban rögzítenie kell. Kötelezően kiosztandó Elfogadva Munkaterület átadható Megfelelő jogosultság esetén a kiválasztott szereplőnél adható át az építési munkaterületet. A szerepkör elfogadás a rendszer által generált kód (rendszeren kívül jut el a szerepkör betöltőjéhez) Visszaigazolásával (visszaigazolások menü alatt) történik.

36 A szerződéses adatok kitöltése kötelező és a szerződés másolatát PDF vagy JPG formátumban fel is kell tölteni a csatolmányok közé. Ennek hiányában a munkaterület nem adható át! Ez alól kivétel a saját vagy hozzátartozó részére végzett építési tevékenység esete. A feltöltött szerződést az arra jogosultak a Teljesítésigazolási naplóban is láthatják. Részhatáridők E-főnapló zárása

37 Abban az esetben, ha a Kivitelező-napi jelentésért felelős szerepkör kiosztásra és elfogadásra került, a szerződéses adatok és szerződés feltöltése megtörtént, munkaterület átadás-átvétele szintén megtörtént az e-főnapló megnyílik. Az e-főnapló és az e-alnapló az építési munkaterület átvételekor az átvétel időpontjának rögzítésével nyílik meg, és az építőipari kivitelezési tevékenység befejezését követően az építési munkaterületről levonulás időpontjának rögzítésével zárul le. E-alnapló készenlétbe helyezés: A megrendelő kivitelező végzi. A folyamatok azonosak az e- főnaplónál bemutatottal, azzal az eltéréssel, hogy nem az építtető, hanem az alnapló létrehozója, a Megrendelő kivitelező indítja, a szerepkörosztást és a munkaterület átadást.

38 Napi jelentés Bejegyzés folyamata azonosan történik az e-főnaplóban és alnaplóban.

39 Napi jelentés Napi jelentést az alábbi szerepkörökkel lehet rögzíteni: Vízépítési műtárgyak felújítása és e-napló vezetése Kivitelező napi jelentésért felelős, Kivitelező napi jelentésre jogosult, FMV- napi jelentésre jogosult Mindenki a saját (cége) létszám adatait rögzíti. Rákattintva megjelennek az Alvállalkozói adatok Alvállalkozói adatok

40 Napi jelentés Mindenki a saját naplórészét vezeti. Mindenki a saját (cége) adatait rögzíti. Képek jpg kiterjesztésben tölthetők fel. Fővállalkozó a napi jelentésben összesítheti az alvállalkozói jelentést

41 Képek jpg kiterjesztésben tölthetők fel. Vízépítési műtárgyak felújítása és e-napló vezetése Eseti bejegyzés Az adott naplórész minden szereplője tehet eseti bejegyzést. E-napló megnevezése A rendszer engedi az offline jelentést.

42 E-napló megnevezése Hatóság tölti ki A feltöltött szerződést az arra jogosultak a Teljesítésigazolási naplóban is láthatják. Gyűjtő naplók: Dokumentumok jpg vagy pdf formátumban tölthetők fel.

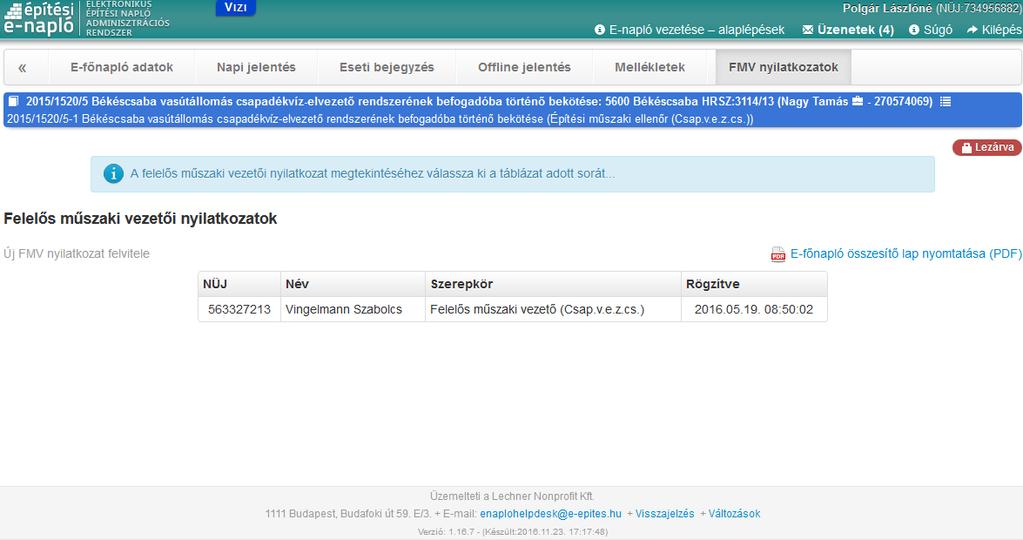

43 FNV nyilatkozat E-napló megnevezése A kivitelezési munka befejezésekor az elvégzett munkáról FMV nyilatkozatot kell tenni. FMV nyilatkozat nélkül az adott munkarész nem zárható le.

44 E-főnapló vagy alnapló zárása Vízépítési műtárgyak felújítása és e-napló vezetése A főnapló (építtető/építtető meghatalmazottja) vagy az alnapló (megrendelő kivitelező) létrehozója végzi. Feltétele: Az FMV nyilatkozat kitöltése és a munkaterület visszaadása. Lezárás folyamata: Elsőként az alnaplókat kell lezárni, majd ha a főnaplónak már nincs nyitott alnaplója, akkor a főnapló oldalán is aktívvá válik a lezárás gomb. A lezárás nem visszavonható, lezárást követően bejegyzés, feltöltés nem végezhető.

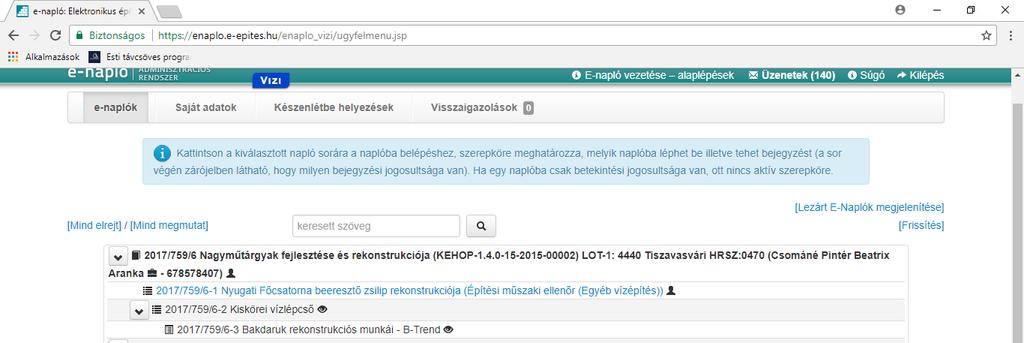

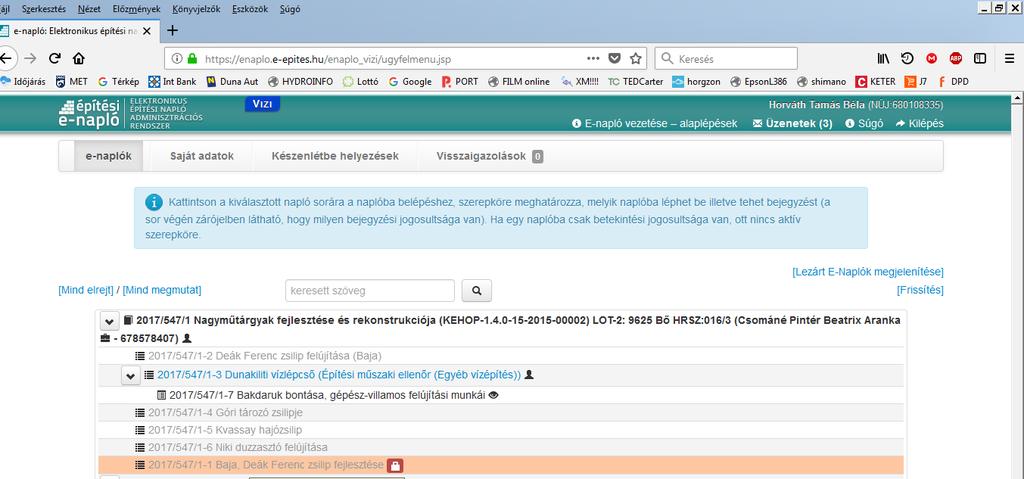

45 E-napló nyitás E-napló zárás Vízépítési műtárgyak felújítása és e-napló vezetése 9. Vízépítési nagyműtárgyak projekt e-naplójának elméleti struktúrája A vízépítési létesítmények/nagyműtárgyak projekt e-naplójának elméleti struktúráját mutatja be a következő ábra, melyre érvényes a 8. pont alatt bemutatásra került az E-ÉPÍTÉSI NAPLÓ vezetésének folyamata. Általános építmények elektronikus építési naplója: E-napló Egyszerű bejelentéssel létesíthető építési tevékenység E-főnapló Konzorciumi napló Nagyműtárgyak Szerződés 1 Bontási munkák E-alnapló Bontási munkák Építmény E-alnapló Bontási munkák Gépészet

46 Sajátos építmények elektronikus építési naplója: Víziközmű és vízgazdálkodási építmények építési naplója: E-napló Nagyműtárgyak projekt Szerződés 1 E-főnapló Konzorciumi napló Nagyműtárgyak Sz1 E-alnapló Nagyműtárgyak Sz1 Létesítmény 1 E-alnapló Nagyműtárgyak Sz1 Létesítmény 1 vízépítés E-alnapló Nagyműtárgyak Sz1 Létesítmény 1 gépészet E-alnapló Nagyműtárgyak Sz1 Létesítmény 1 műtárgyépítés E-alnapló Nagyműtárgyak Sz1 Létesítmény 1 elektromos E-alnapló Nagyműtárgyak Létesítmény 2 E-alnapló E-alnapló E-napló Nagyműtárgyak projekt Szerződés 2 E-főnapló Konzorciumi napló E-alnapló Nagyműtárgyak Sz2 Létesítmény 3

47

48

49 10. Minőségbiztosítás Kivitelező feladata: 191/2009. (IX. 15.) Korm. rend. 12. (2) A vállalkozó kivitelező feladata az Étv. 40. (1) bekezdésében és 43. (2) bekezdésében foglaltakon túlmenően: o) 90 az építési tevékenység megvalósítása során legalább a kivitelezési dokumentációban meghatározott, elvárt műszaki teljesítménnyel rendelkező építési termék beépítése. A felelős műszaki vezető feladata: 191/2009. (IX. 15.) Korm. rend. 13. (1) Az építési munkaterületen végzett építési-szerelési munkát - a (8) bekezdésben foglaltak kivételével - felelős műszaki vezető irányítja. (2) 96 A felelős műszaki vezető tevékenysége a vállalkozó kivitelező kivitelezési szerződésében vállalt építőipari kivitelezési tevékenységnek vagy meghatározott részének irányítására terjed ki. (3) A felelős műszaki vezető feladata: d) a kivitelezés során a minőségi követelmények biztosítása, a technológiai, a munkavédelmi és az egészségügyi előírások betartatása, e) 97 a kitűzés helyességének, valamint a geotechnikai és egyéb vizsgálatok megtörténtének ellenőrzése, f) a minőségi vizsgálatok és mintavételek elvégeztetése, Vízépítési műtárgyak felújítása és e-napló vezetése o) 102 annak ellenőrzése, hogy az építménybe csak a tervező által a kivitelezési dokumentációban meghatározott, az Étv a szerinti, legalább az elvárt műszaki teljesítményű építési termék kerüljön beépítésre, és a szakszerű beépítés ellenőrzése, p) 103 az építési naplóban történő rögzítés mellett a tervező által a kivitelezési dokumentációban megjelölt építési termék helyett a megadottal azonos vagy annál jobb teljesítményértékű helyettesítő építési termék kiválasztása a tervező jóváhagyásával és az építtető egyetértésével.

50 (4) 104 A felelős műszaki vezető természetes építőanyagok és a bontott építési termékek - szükség szerint szakértővel történő - vizsgálatát követően dönt azok kezeléséről, építési célra való megfelelősségéről, ismételt felhasználhatóságáról, beépíthetőségéről. Döntését az építési naplóba be kell jegyeznie. Az e-főnapló és e-alnapló melléklete a gyűjtőnapló tartalmazza: - a teljesítménynyilatkozatokat - mérési jegyzőkönyveket - felülvizsgálati jegyzőkönyveket - elvégzett üzempróbák jegyzőkönyveit - üzembe helyezési vizsgálati tanúsítványokat.

51 11. Környezetvédelem építési-bontási hulladék: az épített környezet alakításáról és védelméről szóló törvény szerinti építési tevékenységből származó hulladék; évi CLXXXV. Törvény a hulladékról (1) 55 A hulladéktermelő az ingatlanon képződött hulladék gyűjtését az ingatlan területén hulladékgazdálkodási engedély nélkül legfeljebb 1 évig végezheti. Kivitelező feladata: 191/2009. (IX. 15.) Korm. rend. 12. (2) A vállalkozó kivitelező feladata az Étv. 40. (1) bekezdésében és 43. (2) bekezdésében foglaltakon túlmenően: c) az építési munkaterületen keletkezett építési-bontási hulladék mennyiségének és fajtájának folyamatos vezetése az építési naplóban, A felelős műszaki vezető feladata: 191/2009. (IX. 15.) Korm. rend. 13. (1) Az építési munkaterületen végzett építési-szerelési munkát felelős műszaki vezető irányítja. (2) 96 A felelős műszaki vezető tevékenysége a vállalkozó kivitelező kivitelezési szerződésében vállalt építőipari kivitelezési tevékenységnek vagy meghatározott részének irányítására terjed ki. (3) A felelős műszaki vezető feladata: i) az építőipari kivitelezési tevékenység befejezésekor, az építési napló alapján az 5. melléklet szerinti hulladék nyilvántartó lap kitöltése és az építtetőnek történő átadása, n) 101 az építési munkaterületen keletkezett építési-bontási hulladék mennyiségének naprakész vezetése és az építtető értesítése, ha az építési-bontási hulladék mennyisége eléri az építési és bontási hulladék kezelésének részletes szabályairól szóló jogszabályban előírt küszöbértéket.

52 Az építőipari kivitelezési tevékenység végzése során naponta keletkező építési-bontási hulladék mennyiségének, fajtájának megnevezése, EWC kódja [a hulladékjegyzékről szóló 72/2013. (VIII. 27.) VM rendelet alapján], elszállításának ténye, helye, bizonylata a hulladék kezeléséhez igénybe vett létesítmény neve, címe, KÜJ, KTJ száma (idecsatolandók az átvételt igazoló számlák is) a külön jogszabályban foglaltak szerint. Továbbá betartandó a 45/2004. (VII. 26.) BM-KvVM együttes rendelet az építési és bontási hulladék kezelésének részletes szabályaira vonatkozó rendelet előírásai. Az e-főnapló és e-alnapló melléklete a gyűjtőnapló tartalmazza: - az építési-bontási hulladék-nyilvántartást

53 12. Elektronikus építési napló vezetésének előnyei és hátrányai: Előnyök: Átláthatóbb, megbízhatóbb, pontosabb. A kivitelezői folyamat szereplői és bejegyzéseik könnyebben követhetőek. Elektronikus központi adattároláson alapul, nem tűnhet el. Mindig naprakész információkat szolgáltat, a nap 24 órájában hozzáférhető, bárhonnan szerepkör kiosztása után. A kivitelezési tevékenység szereplőinek nyilatkozatai azonnal vizsgálhatóak és lekérdezhetőek a hatóságok számára. Szerződések tartalmához azonnali hozzáférés a hatóságnak. Építési naplóban a bejegyzések utólagos módosítás lehetetlen. A jogvita tárgyát képező hibás teljesítések vagy többletmunka tételek és ezek körülményei azonnal ellenőrizhetőek (Változáskezelés). Hátrányok: Fővállalkozónak többlet adminisztrációs feladatokat jelent. Eltakarási engedélyek bonyolultsága, megoldandó szintenként, ez a feladat időigényes. Gyakorlati tapasztalat, hogy az e-főnaplóban nem jelenik meg a napi jelentés szakáganként. Víziközmű és vízgazdálkodási létesítmények e-naplójában az eseti bejegyzés visszamenőleg lehetséges. Szintén gyakorlati tapasztalat, hogy az engedély mellékletét képező engedélyes tervek nincsenek feltöltve az e-naplóba. Egy projektmappában nyitható alnaplók száma miatt bonyolulttá válik.

54 13. Előadás forrásaként felhasznált anyagok Vízépítési nagyműtárgyak rekonstrukciós munkáival kapcsolatos ismeretek, adatok: - Hatályos jogszabályok, - Dr. Kertai Ede Magyarország nagyobb műtárgyai könyv - OVF honlap E-napló vezetés vonatkozásában: - Építési napló alkalmazás használata lépésről lépésre című Kézikönyv TUDÁSTÁR
