1 METRISOFT MÉRLEGGYÁRTÓ KFT * 6800, Hódmezővásárhely Jókai u. 30. Tel.: (62) Fax.: (62) merleg@metrisoft.hu : Web: MS-ADT1 Műszerkönyv Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/1

2 Tartalomjegyzék 1. Rendeltetés Műszaki adatok Paraméterek jelentése Metrikus paraméterek Kommunikációs paraméterek IO paraméterek Adattárolási paraméterek Műszer összesített paraméterlista Konfigurálás Bekapcsolási konfigurálás Működés közbeni konfigurálás A konfigurálás eszközei Pontosítás Kétgombos pontosítás Pontosítás az MS_SETUP konfigurációs programmal Kommunikációs protokoll Metrisoft protokoll Modbus protokoll Áramkimenet beállítása Belépés az áramkimenet pontosításba Nulla pozíció beállítása Végérték beállítása Műszerdoboz beépítési méretei...26 Táblázatjegyzék 1. Táblázat: Nyugalom feltétel paraméterek Táblázat: Mérési frekvencia paraméterek Táblázat: Kommunikációs sebesség paraméterek Táblázat: Paritás paraméterek Táblázat: Határérték üzemmódok Táblázat: Határérték üzemmód módosítók Táblázat: INPUT üzemmódok Táblázat: Adattárolási módok Táblázat: Adatrekord üzemmód mezője Táblázat: Műszer összesített paraméterlista Táblázat Általános kérdések Táblázat Általános parancsok Táblázat: Tömegértékek lekérdezése Táblázat: I/O kérdések, parancsok Táblázat: MODBUS címkiosztás...23 Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/2

3 1. Rendeltetés Az MS-ADT1 egy C sínre pattintható, kijelző és kezelőszerv nélküli mérőműszer. Ez a műszer elsősorban olyan mérési feladatok elvégzésére lett kifejlesztve, ahol a technológiát egy PLC vagy PC fogja össze és minden beavatkozást a PLC vagy PC felületén keresztül végeznek. Optocsatolóval leválasztott határérték kimenetei csatlakozhatnak a technológia egyéb vezérlő eszközeihez. Leválasztott analóg áramkimenetén a tömeggel arányos 4-20mA-t vagy 0-20mA-t állít elő. Figyelem! Az analóg áramkimenetet tilos külső tápfeszültségről táplálni! A PLC analóg bemenetét olyan módban kell használni, hogy az ne adjon ki feszültséget. 2. Műszaki adatok Típusszám: MS-ADT1 Program verzió: ADT_TAV v2.0 Tápfeszültség: V DC Teljesítmény felvétel: 2,5VA Mérőcellák: 4*350Ω Hasznos jeltartomány: 0...2mV/V Nullpont beállítás: 0...2mV/V Kimenetek: 2db, illetve 5db (opció) optocsatolóval leválasztott határérték kimenet Bemenetek: 4db optocsatolóval leválasztott bemenet (opció) Analóg kimenet: Leválasztott, a tömeggel arányos 4-20mA Max. terhelés: 470Ω Linearitás: ±0.05% Hőm. hiba: ±0.1%/30 Kommunikáció: RS-232 RS422/485 Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/3

4 3. Paraméterek jelentése 3.1. Metrikus paraméterek Felbontás A mérleg felbontását adja. Értéke: 100-tól ig állítható be, 100-as lépésekben Lépésnagyság A mérleg lépésnagyságát határozza meg. Értékei: 1,2,5,10,20,50, Tizedesjegyek száma A tömeg tizedesjegy tartalmát határozza meg. Értékei: 0,1,2,3, Üzemmód OMH: Az OMH előírásainak megfelelő működésmód. Ebben a módban a mérleg csak a pontosításkori nullpontjához képest 2%-on belül nullázható, illetve a nullpont alatt 9 osztással alul terhelési hibajelzést, a végérték felett 9 osztással túlterhelési hibajelzést ad. Az alábbi paraméterek csak előírt értékeket vehetnek fel: - Nullázási tartomány: -1+3, Tárázáshoz nyugalom kell: Igen - Nullkövetési mód: Lassú (ha a mérési frekvencia > 12Hz), Közepes (ha a mérési frekvencia <= 12Hz) - Lépésnagyság: max. 5 (ha a tizedesjegyek száma < 3) - Felbontás: max Nyugalom feltétel: 0.3*20, 0.3*10, 0.3*5, 0,4*5, 0.5*5 Ipari: Ebben az üzemmódban a pontosításkori nullpontjához képest 20%-on belül nullázható, és nem ad alul, illetve túlterhelés jelzést Cella szűrőhossz Azt határozza meg, hogy a mérleg az átlagoláshoz hány elemű átlagoló táblát használjon. Minél több elemszámot adunk meg, annál nyugodtabb lesz a kijelzés, de annál lassabb is. Értéke:1-től 8-ig állítható be Kijelzési hiszterézis A kijelzési hiszterézissel egy sávot deklarálhatunk. Amennyiben a nagybontású tömegérték ezen sávon belül mozog, a kijelzés nem változik. Természetesen a kijelzés -en ez esetben a normál tömeg frissítését értjük. Értékei: 0, 0.1d, 0.2d, 0.3d Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/4

5 Nyugalom feltétel Érték 0.2*20 20 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.2*10 10 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.2*5 5 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.2*1 1 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.3*20 20 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.3*10 10 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.3*5 5 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.3*1 1 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.4*5 5 mérőcikluson keresztül a tömegváltozás 0.4 osztáson belül marad 0.4*1 1 mérőcikluson keresztül a tömegváltozás 0.4 osztáson belül marad 0.5*5 5 mérőcikluson keresztül a tömegváltozás 0.5 osztáson belül marad 0.5*1 1 mérőcikluson keresztül a tömegváltozás 0.5 osztáson belül marad 0.7*1 1 mérőcikluson keresztül a tömegváltozás 0.7 osztáson belül marad 1.0*1 1 mérőcikluson keresztül a tömegváltozás 1 osztáson belül marad 1.5*1 1 mérőcikluson keresztül a tömegváltozás 1.5 osztáson belül marad 2.0*1 1 mérőcikluson keresztül a tömegváltozás 2 osztáson belül marad 1. Táblázat: Nyugalom feltétel paraméterek Nullkövetési mód A terheletlen mérleg nullpontjának lassú vándorlását hívatott javítani. Értékei: Nincs, Lassú, Közepes, Gyors Mérési frekvencia A műszer A/D átalakítójának mintavételezési frekvenciáját határozza meg. Értékkészlet 6 Hz 12 Hz 25 Hz 50 Hz 2. Táblázat: Mérési frekvencia paraméterek Bekapcsolási nullázás Bekapcsolás után, ha a feltételek adottak, nulláz. Értékei: Nincs, Próbál Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/5

6 Tárázáshoz nyugalom kell A mérleg tárázása csak akkor hajtható végre, ha nincs tömegmozgás. Értékei: Nem, Igen Nullázási tartomány A mérési tartomány megadott százalékán belül lehet nullázni a mérleget. Értékei: -1+3, +-2, +-10, Kommunikációs paraméterek Ezen paraméterek segítségével a kommunikációs interface-ek jellemzőit, protokolljait, azonosító neveit állíthatjuk be. A COM1 jelenti az RS232 interface-t, a COM2 az RS485 interface-t Név A kommunikációs csatorna (COM1, COM2) nevének tartománya a beállított protokolltól függ. Metrisoft és Önadás esetén: '@' és 'Z' közötti ASCII karakterkészlet használható. Modbus esetén: 0 és 255 közötti numerikus értékkészlet használható Kijelző neve Amennyiben a protokoll Önadás -ra van beállítva valamelyik kommunikációs csatornán, ezzel határozható meg, hogy milyen címre küldje a mérleg folyamatosan a bruttó tömegértéket. Értékei: '@' és 'Z' közötti ASCII karakterkészlet Átviteli sebesség Az kommunikációs csatorna átviteli sebességét állíthatjuk be. Értékkészlet (baud) Táblázat: Kommunikációs sebesség paraméterek Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/6

7 Paritás A kommunikációs csatorna paritását állíthatjuk be. Értékkészlet Nincs Páros Páratlan 4. Táblázat: Paritás paraméterek Adatbit szám Mindkét kommunikációs csatornán 7 vagy 8 bites kommunikációt állíthatunk be Stopbit szám Mindkét kommunikációs csatornán fix 1 stopbit van, ezért nem módosítható Protokoll A műszerben futó programban kétféle protokoll lett megvalósítva. Az egyik a Metrisoft Kft saját protokollja, melynek leírása a Kommunikációs protokoll fejezetben olvasható (lásd: 6.1. alatt). A másik protokoll a MODBUS protokoll, melynek címkiosztása szintén a fent említett fejezetben olvasható (lásd: 6.2. alatt). Ebben a menüpontban tudjuk beállítani az Önadás, illetve a Nyomtatás funkciót is. Előbbinél a mérleg kérdezés nélkül, folyamatosan küldi a bruttó tömegértéket a beállított kijelzőcímre (lásd: alatt). Az utóbbi funkciót akkor kell használni, ha nyomtató van rákötve a mérlegműszer COM1 portjára és nyomtatni szeretnénk. Értékei: Metrisoft, Modbus, Önadás, Nyomtatás COM1 DTR figyelés Értékei: Nincs, Van Amennyiben a Nyomtatás protokoll van beállítva a COM1 porton és a nyomtatón is be van kötve a DTR kimenet, ezt az értéket Van -ra kell állítani. Nincs -re kell állítani ellenkező esetben, illetve akkor is ha az ADTKIJ külső kijelző van rákötve a COM1-re IO paraméterek Ezen paraméterek segítségével a határérték kimenetek funkcióit, valamint a bemenetek funkcióit tudjuk beállítani Határérték kezelés E paraméter segítségével tudjuk tiltani illetve engedélyezni a határérték kezelését Bővítőport kezelés Az MS-ADT1 alapállapotban 2 darab határérték kimenettel rendelkezik. Kiegészíthető egy feltét panellel, amelyen 3 darab határérték kimenet, és 4 darab bemenet található. E paraméter segítségével ezen panel meglétét jelezhetjük a műszer felé. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/7

8 Határérték üzemmódok A határérték kimenetek működési módja két részből tevődik össze. Az első részben azt tudjuk megmondani, hogy a határérték kimenet milyen tömegértékkel legyen relációban, illetve a relációba más egyéb feltételeket is be vegyen-e. A másik részben pedig módosító jellemző(ke)t állíthatunk be. Megnevezés Nincs Határérték kimenet passzív B>SP & OUT3=0 A kimenet aktív, ha a bruttó tömeg nagyobb, mint a beállított érték, és a 3. kimenet inaktív B>SP A kimenet aktív, ha a bruttó tömeg nagyobb, mint a beállított érték N>SP A kimenet aktív, ha a nettó tömeg nagyobb, mint a beállított érték B<SP A kimenet aktív, ha a bruttó tömeg kisebb, mint a beállított érték N<SP A kimenet aktív, ha a nettó tömeg kisebb, mint a beállított érték SP1<B<SP2 A kimenet aktív, ha a bruttó tömeg az 1. határérték kimenethez beállított tömegérték, és a 2. határérték kimenethez beállított tömegérték között van. SP1<N<SP2 A kimenet aktív, ha a nettó tömeg az 1. határérték kimenethez beállított tömegérték, és a 2. határérték kimenethez beállított tömegérték között van. B<SP & FLAG=1 A kimenet aktív, ha a bruttó tömeg nagyobb, mint a beállított érték, és a kimenethez tartozó FLAG be van állítva. N<SP & FLAG=1 A kimenet aktív, ha a nettó tömeg nagyobb, mint a beállított érték, és a kimenethez tartozó FLAG be van állítva. 5. Táblázat: Határérték üzemmódok Megnevezés Nincs Nincs módosító Nyugalom Inaktívvá teszi a kimenetet, ha a tömeg nincs nyugalomban 3Hz Az aktív kimeneten, egy 3Hz-es jelet ad Nyug., 3Hz A két feltétel együtt teljesül Negál Negálja a kimenetet Nyug., Neg. A két feltétel együtt teljesül 3Hz, Neg. A két feltétel együtt teljesül Nyug., 3Hz, Neg. A három feltétel együtt teljesül ABS A tömeg érték abszolút értékét veszi figyelembe 6. Táblázat: Határérték üzemmód módosítók INPUT üzemmódok Az MS-ADT1 műszerben 4 darab bemenet található, amelyek funkciói az alábbi üzemmódokra állítható be. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/8

9 Megnevezés Nincs Bemenet passzív Nulláz Bruttó üzemmódban nullázza a mérleget Táráz Nettó üzemmódban tárázza a mérleget Üzemmód vált. Bruttó, Nettó, Tára üzemmódok között vált ciklikusan Nyomtat A nyomtatási formán meghatározott adatokat nyomtatja ki Tárol Az aktuális mérési eredményt adattároló pufferbe menti, amely adatok azonban kikapcsoláskor elvesznek Tárol+Nyomtat Sikeres tárolás után végrehajtja a nyomtatást is 7. Táblázat: INPUT üzemmódok INPUT nyomtatási forma A 4 darab bemenethez külön beállítható, hogy melyik nyomtatási formát nyomtassa, amikor aktív az adott bemenet. A nyomtatási formákat az MS_SETUP nevű programmal lehet a mérlegműszerbe átküldeni, illetve a műszertől lekérdezni. A műszerben 2 darab nyomtatási forma tárolására van lehetőség. Értékei: Első forma, Második forma 3.4. Adattárolási paraméterek Tárolási mód Megnevezés Nincs Nem történik adattárolás Hiba Csak a hibás tömegértékek kerülnek tárolásra Határérték A tárolás aktív határérték kimenetek esetén történik meg Bemenet Akkor történik tárolás, ha valamelyik bemenet üzemmódja Tárol értékre van beállítva és aktív az adott bemenet. 8. Táblázat: Adattárolási módok Határérték kimenet tárol Az 5 darab határérték kimenethez külön beállítható, hogy történjen-e adattárolás, amikor aktív az adott kimenet. Csak akkor van hatása, ha a tárolási mód Határérték -re van beállítva. Értékei: Nincs, Van Az adatrekord szerkezete sorszám, dátum, idő, kód, üzemmód, bruttó tömeg, nettó tömeg A dátum és az idő nincs értelmezve. A kód értéke mindig 0. Az üzemmód megjelenítése két karakterrel történik (xy), értelmezése az alábbiak szerint: Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/9

10 pl.: Bi = Bruttó üzemmódban, bemeneti jel hatására történt adattárolás Nb = Nettó üzemmódban, aktív 2-es határérték kimenet hatására történt adattárolás Karakter Érték Jelentés x B, N, T Bruttó-, Nettó-, Tára üzemmódban történt a tárolás a aktív 1-es határérték kimenetnél történt a tárolás (HAT1) b aktív 2-es határérték kimenetnél történt a tárolás (HAT2) y c aktív 3-as határérték kimenetnél történt a tárolás (HAT3) (minek a hatására történt a tárolás) d aktív 4-es határérték kimenetnél történt a tárolás (HAT4) e aktív 5-ös határérték kimenetnél történt a tárolás (HAT5) h hibatárolás történt i aktív bemenet (input) hatására történt a tárolás 9. Táblázat: Adatrekord üzemmód mezője 3.5. Műszer összesített paraméterlista Paraméter neve Paraméter értéke 01. Felbontas lásd: alatt 02. Lepesnagysag lásd: alatt 03. Tizedesjegyek szama lásd: alatt 04. Nyugalom feltetel lásd: alatt 05. Tarazashoz nyug. kell lásd: alatt 06. Uzemmod lásd: alatt 07. Nullazasi tartomany lásd: alatt 08. Nullkovetesi mod lásd: alatt 09. Cella szurohossz lásd: alatt 10. Kijelzesi hiszterezis lásd: alatt 11. Meresi frekvencia lásd: alatt 12. Bekapcsolasi nullazas lásd: alatt 13. COM1 neve lásd: alatt 14. COM1 baud rate lásd: alatt 15. COM1 paritas lásd: alatt 16. COM1 adatbitszam lásd: alatt 17. COM1 stopbitszam lásd: alatt 18. COM1 protokoll lásd: alatt 19. COM1 DTR figyeles lásd: alatt Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/10

11 Paraméter neve Paraméter értéke 20. COM2 neve lásd: COM1 neve 21. COM2 baud rate lásd: COM1 baud rate 22. COM2 paritas lásd: COM1 paritas 23. COM2 adatbitszam lásd: COM1 adatbit szam 24. COM2 stopbitszam lásd: COM1 stopbit szam 25. COM2 protokoll lásd: COM1 protokoll 26. Kijelzo neve (onadas) lásd: alatt 27. Hatarertek kezeles lásd: alatt 28. Bovitoport kezeles lásd: alatt 29. OUT1 uzemmod lásd: alatt 30. OUT2 uzemmod lásd: OUT1 uzemmod 31. OUT3 uzemmod lásd: OUT1 uzemmod 32. OUT4 uzemmod lásd: OUT1 uzemmod 33. OUT5 uzemmod lásd: OUT1 uzemmod 34. INPUT1 uzemmod lásd: alatt 35. INPUT2 uzemmod lásd: INPUT1 uzemmod 36. INPUT3 uzemmod lásd: INPUT1 uzemmod 37. INPUT4 uzemmod lásd: INPUT1 uzemmod 38. INPUT1 nyomtat. forma lásd: alatt 39. INPUT2 nyomtat. forma lásd: INPUT1 nyomtat. forma 40. INPUT3 nyomtat. forma lásd: INPUT1 nyomtat. forma 41. INPUT4 nyomtat. forma lásd: INPUT1 nyomtat. forma 42. Tarolasi mod lásd: alatt 43. HAT1 tarol lásd: alatt 44. HAT2 tarol lásd: HAT1 tarol 45. HAT3 tarol lásd: HAT1 tarol 46. HAT4 tarol lásd: HAT1 tarol 47. HAT5 tarol lásd: HAT1 tarol 10. Táblázat: Műszer összesített paraméterlista Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/11

12 4. Konfigurálás A műszer konfigurálása a COM1 és a COM2 kommunikációs porton keresztül is történhet Bekapcsolási konfigurálás A műszer bekapcsolásakor az Üzemkész LED ~3-4 másodpercig villog. Ha ezalatt az idő alatt lépünk be konfigurálásba, akkor az Üzemkész LED továbbra is villog mindaddig, amíg ki nem lépünk. A bekapcsolási konfigurálásnak akkor van szerepe, amikor valamilyen okból kifolyólag a soros paraméterek elállítódnak és emiatt nem lehet kapcsolatot teremteni a műszerrel. A bekapcsolási konfigurálás alatt az alábbi alapértelmezett soros beállításokkal lehet kommunikálni a műszerrel: Baud rate Paritásbit szám Adatbit szám Stopbit szám 9600 baud N (nincs) Működés közbeni konfigurálás Miután lezajlott a bekapcsolási konfigurálás (folyamatosan világít az Üzemkész LED), onnantól kezdve normál üzemmódban működik a mérlegműszer. Ekkor már csak a korábban eltárolt soros beállításokkal lehet kommunikálni a műszerrel és belépni a konfigurálásba A konfigurálás eszközei A műszer konfigurálását többféle módon lehet elvégezni ADTKIJ külső kijelző Használatáról a saját használati útmutatójában lehet olvasni Számítógép és azon futó soros tesztelő alkalmazás (pl. stest, STW ) A 6.1. alatti táblázatok tartalmazzák az ezekkel használható kérdések és parancsok listáját Számítógép és azon futó MS_SETUP konfigurációs program Ez a legteljesebb és legkönnyebben használható konfigurációs eszköz, emellett ezzel lehet a nyomtatási formákat megszerkeszteni, a mérlegműszerbe átküldeni, illetve a műszertől lekérdezni. A program indulásakor a balra látható ablak jelenik meg. A forma könyvtárba a nyomtatási formák kerülnek majd tárolásra, illetve a már meglévők onnan kerülnek betöltésre. Ezen kívül a konfigurációs fájlok is itt kerülnek tárolásra. A kívánt útvonal megadása után a gomb megnyomásakor a program fő képernyője jelenik meg. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/12

13 A fő képernyő felső részén találhatók a mérleggel történő soros kommunikációhoz szükséges paraméterek beállító mezői. Ezek értékét a mérlegműszer ugyanezen paramétereinek értékével azonosra kell beállítani, hogy létrejöjjön a kapcsolat. Ez alól kivétel a Cím paraméter, amelynek értéke nem csak a mérleg címe lehet, hanem a '@' cím is. Ez azt jelzi, hogy bármilyen című mérleggel kapcsolatba lehet lépni, amelynek ugyanezek a soros beállításai. A megfelelő értékek beállítása után a Port nyitás jelölőnégyzetet kell bejelölni a kapcsolat létrehozásához. Amennyiben probléma merül fel a mérleghez való hozzáférés közben, arra hibaüzenet figyelmeztet a. Műszer beállítás A műszer paraméterek kezelése a lehetséges: gomb megnyomására megjelenő, alábbi képernyőn A gombbal lehet konfigurálásba belépni és a műszerből a paramétereket kiolvasni. A műszer paraméterei különböző csoportokba vannak rendezve, amelyek között a következő képernyőrészleten látható eszközökkel válthatunk: Miután a kívánt paraméterek értékei be lettek állítva, a gombbal lehet azokat Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/13

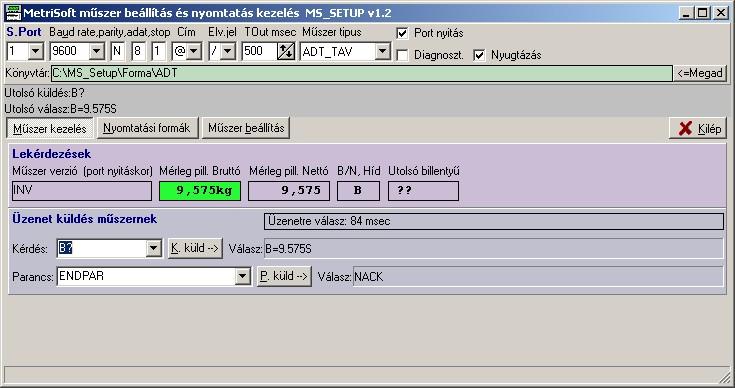

14 visszatölteni a műszerbe, emellett mindkét konfigurálási módból is ezzel lehet kilépni. Ezen kívül lehetőség van a beállított paraméterek konfigurációs fájlba történő tárolására is a gomb megnyomásával, illetve az abból való betöltésére is a gomb megnyomásával. Ez az eljárás akkor lehet hasznos, ha a műszerben valamilyen okból kifolyólag megsérülnek a beállítások, de természetesen egyéb esetben is használható. Az újonnan mentésre kerülő konfigurációs fájlnak a lent látható lenyíló listában lehet nevet adni, illetve a már meglévő és betölteni kívánt konfigurációs fájl neve is innen választható ki: b. Nyomtatási formák A nyomtatási formák kezelése a lehetséges: gomb megnyomására megjelenő, alábbi képernyőn Az ADT műszerben 2 db nyomtatási forma tárolására van lehetőség, amelyeket a 0. és az 1. formatárolóban lehet elhelyezni. Az alábbi képernyőrészleten állítható be, hogy a műszer melyik formatárolójában melyik nyomtatási forma fájl tartalma legyen eltárolva: Nem létező nyomtatási forma fájl esetén ebben a lenyíló listában adható meg az új fájl neve, ezen kívül a műszerből történő forma lekérdezés esetén is az itt megadott nevű fájlba történik a forma tárolása. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/14

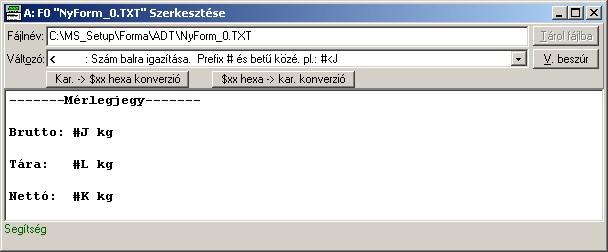

15 A gomb megnyomására megjelenő, alábbi ablakban lehet azt a nyomtatási formát szerkeszteni, majd a számítógépen fájlba tárolni, amely neve mellett be van jelölve a jelölőnégyzet (A vagy B): A fent látható ablak alsó szerkesztőmezőjében lehet a nyomtatási kép külalakját megszerkeszteni. Konstans (nem változó) szöveg megadása mellett lehetőség van változó mezők beszúrására is, amelyek értéke nem előre rögzített, hanem a program futása során módosul (pl. sorszám, tömegértékek, dátum). A változókat # jelöli és az itt látható lenyíló listából lehet kiválasztani a nyomtatni kívánt mezőt: Ezután a szerkesztőmezőben a nyomtatás helyére kell pozicionálni a kurzort, majd a gomb megnyomásával lehet a változót oda beilleszteni. A szerkesztés befejezése után a gomb megnyomásával lehet a Fájlnév mezőben megadott nevű szövegfájlba menteni a kész nyomtatási formát. Figyelmeztető ablak jelenik meg, ha a mentéskor már létezik a megadott fájlnév vagy mentés nélkül kerül bezárásra a szerkesztőablak. Ezután ismét a fő képernyő jelenik meg, ahol a gomb megnyomásával lehet a fájlba mentett nyomtatási formákat a műszer formatárolóiba feltölteni. Amennyiben már vannak a műszerbe töltve nyomtatási formák, azokat a gomb megnyomásával lehet a műszerből letölteni és a számítógépen a megadott nevű fájlokba tárolni c. Műszer kezelés A gomb megnyomására megjelenő, lentebb látható képernyőn van mód a műszert soros porton keresztül kezelő parancsok és kérdések bevitelére a lenyíló listák segítségével. A listák előre feltöltött értékeket tartalmaznak, de lehetőség van a beviteli mező tartalmának kézzel történő módosítására is, amelyre bizonyos parancsoknál és kérdéseknél szükség van. A használható parancsokat és kérdéseket a 6.1. alatti táblázatok tartalmazzák. A Parancs lenyíló lista tartalmának műszer felé történő küldésére a gomb szolgál. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/15

16 A Kérdés lenyíló lista tartalmának műszer felé történő küldésére a gomb szolgál. A kérdésekre és a parancsokra érkezett válaszok a két gomb mellett található Válasz mezőben jelennek meg, amelyek értelmezése szintén a 6.1. alatti táblázatokban található meg. Itt mód van arra is, hogy a konfigurálásból a paraméter értékek műszerbe töltése nélkül lehessen kilépni. Ez az parancs küldésével valósítható meg. 5. Pontosítás A műszer pontosítása kétféle módon történhet. Előtte azonban mindenképpen szükséges a műszer mérleges paramétereinek konfigurálása! (lásd: 4. alatt) 5.1. Kétgombos pontosítás Az áramkimenet beállítására is szolgáló gombok (lásd: 7. alatt) segítségével hajtható végre Belépés pontosításba A műszer bekapcsolásakor a Fel és Le gombokat ~3 másodpercig nyomva kell tartani, amely után a Nulla LED és a Végérték LED felváltva villogni kezd Nullérték tárolás Üres és nyugalomban lévő mérleg mellett a Fel gombot kell megnyomni, melynek hatására a Nulla LED folyamatosan világítani fog, a Végérték LED továbbra is villog és tárolásra kerül a nullérték. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/16

17 Végérték tárolás A nullérték tárolása után, a névleges végértéknek megfelelő tömeggel terhelt és nyugalomban lévő mérleg mellett a Le gombot kell megnyomni, melynek hatására a Végérték LED is folyamatosan világítani fog és tárolásra kerül a végérték Kilépés a pontosításból Tárolás előtt: közvetlenül a pontosításba való belépés után a Start gombot kell megnyomni, ilyenkor a műszerben nem kerül tárolásra új nullérték és végérték. Tárolás után: a végérték tárolása után a Start gombot kell megnyomni. A kétgombos pontosításból való kilépés után automatikusan elindul a műszerprogram Pontosítás az MS_SETUP konfigurációs programmal Belépés pontosításba A gombbal nem csak a paraméterek kiolvasása történik meg, de ennek a megnyomásával lehet a pontosításba is belépni. Másik lehetőség a Műszer kezelésnél ismertetett módon a parancs elküldése a műszernek (lásd: c. alatt) Nullérték tárolás Meg kell győződni, hogy a mérleg üres és nyugalomban van, majd a Műszer kezelésnél ismertetett módon (lásd: c. alatt) a parancsot kell a műszernek elküldeni, melynek hatására a műszerben tárolásra kerül a nullérték. A nullértéket egyszer mindenképpen szükséges eltárolni. A későbbiekben viszont ha nem változik, akkor elegendő csak a végértéket újra pontosítani Végérték tárolás A nullérték tárolása után kell elvégezni! Amennyiben rendelkezésre áll a névleges végértéknek megfelelő pontosító tömeg, akkor azzal fel kell terhelni a mérleget és meg kell várni, hogy nyugalomba kerüljön. Ezután a Műszer kezelésnél (lásd: c. alatt) ismertetett módon a elküldeni, amelynek hatására a műszerben tárolásra kerül a végérték. parancsot kell a műszernek Abban az esetben, amikor nem áll rendelkezésre a névleges végértéknek megfelelő pontosító tömeg, lehetőség van résztömeg értékre is pontosítani. Ilyenkor a program automatikusan kiszámolja a névleges végértékhez tartozó cellajel értékét. A rendelkezésre álló tömeggel fel kell terhelni a mérleget és meg kell várni, hogy nyugalomba kerüljön. Ezután a Műszer kezelésnél ismertetett módon az parancsot kell kiválasztani, majd az = után kell megadni a rendelkezésre álló tömeg értékét (pl. RVEG=100) és ezt elküldeni a műszernek, amelynek hatására a műszerben tárolásra kerül a végérték Kilépés a pontosításból A Műszer kezelésnél ismertetett módon az parancs elküldésével. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/17

18 6. Kommunikációs protokoll Az összes kérdés, illetve parancs a kérdező azonosítójával indul, a következő karakter a műszer neve, majd ezután a fejlécet elválasztó / jel következik. Ezen karakterek után következhet a tényleges parancs, illetve kérdés. Minden üzenetet 0Dh 0Ah karakterekkel kell zárni. A válasz első karaktere a műszer neve, a következő karakter a kérdező azonosítója, ezután a fejléc elválasztó karakter, majd a tényleges válasz. Minden üzenetet a 0Dh 0Ah zárókarakterek zárnak Metrisoft protokoll Általános kérdések Kérdés Válasz XA/VER? A mikroprogram verziójának lekérdezése AX/VER=x x=verziószám x=b, Bruttó üzemmód XA/M? A műszer üzemmódjának lekérdezése AX/M=x x=n, Nettó üzemmód x=t, Tára üzemmód XA/MV? A mérőcella jelének lekérdezése AX/MV=x x=a mérőcella jele (mv) XA/FB? Tízszeres bontású tömegérték lekérdezése AX/FB=x x=tízszeres bontású tömeg 11. Táblázat Általános kérdések Általános parancsok Parancs XA/TA Tárázás Nettó üzemmódban XA/NU Nullázás Bruttó üzemmódban Válasz A tárázás sikeres volt A tárázás nem hajtható végre A nullázás végrehajtva AX/OK XA/NT Váltás Nettó üzemmódba AX/NACK XA/BR Váltás Bruttó üzemmódba XA/TR Váltás Tára üzemmódba A nullázás nem hajtható végre Végrehajtva A parancs nem hajtható végre Végrehajtva A parancs nem hajtható végre Végrehajtva A parancs nem hajtható végre 12. Táblázat Általános parancsok Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/18

19 Tömegértékek lekérdezése Kérdés XA/B? Bruttó tömeg lekérdezése Válasz AX/B=1000 A bruttó tömeg 1000Kg AX/B=1000S S=nyugalom AX/B=0SF F=finom nulla XA/N? Nettó tömeg lekérdezése AX/N=1000 A nettó tömeg 1000Kg XA/T? Tára érték lekérdezése AX/T=100 A tára érték100kg 13. Táblázat: Tömegértékek lekérdezése Adattárolási kérdések, parancsok Kérdés, parancs XA/DEF Az adattároló puffer ürítése, a tárolt adatok elvesznek. Az adattárolás megkezdése előtt egyszer végre kell hajtani! XA/ELS? Lépés a tároló pufferben lévő első adatsorra XA/AKT? A pufferben lévő aktuális tárolt adatsor lekérdezése Válasz AX/OK Végrehajtva AX/BUF: a=sorszám a,b,c,d,e,f,g b=dátum (nincs értelmezve) c=idő (nincs értelmezve) d=kód (értéke mindig 0) e=üzemmód (B,N,T) XA/KOV? Lépés a tároló pufferben lévő következő adatsorra XA/SMOD? Adattárolási mód közvetlen lekérdezése XA/SMOD=x Adattárolási mód beállítása közvetlenül, x=tárolási mód értéke (0..3) XA/SHTx? Adattárolás aktív határérték kimenet esetén. Állapot lekérdezése. x=határérték kimenet sorszáma (1..5) XA/SHTx=y Adattárolás aktív határérték kimenet esetén. Állapot beállítása. x=határérték kimenet sorszáma (1..5), y=tárolási állapot értéke (0..1) f=bruttó tömeg g=nettó tömeg AX/BUF:--- üres puffer AX/PAR:x=y x= 42. Tarolasi mod, y=tárolási mód értéke (pl. 00. Nincs ) AX/NACK AX/SHTx=y A parancs nem hajtható végre x=határérték kimenet sorszáma (1..5), y=tárolási állapot értéke (0..1) AX/OK Végrehajtva AX/INVPAR Érvénytelen paraméter érték AX/INV Érvénytelen határérték kimenet sorszám Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/19

20 I/O kérdések, parancsok Kérdés, parancs Válasz x=a kimenetek állapota H=aktív, L=inaktív XA/SP? Az I/O állapotának lekérdezése AX/SP=xxxxxyyyy y=inputok állapotai, 0,2,4,6,8: inaktív 1,3,5,7,9: aktív x=határérték kimenet sorszáma y=1, határérték üzemmód beállítása XA/HTxy? x=határérték kimenet sorszáma AX/HATxy= y=1, határérték üzemmódja y=2, tömeg érték beállítása y=2, tömeg érték y=3, FLAG beállítása y=3, FLAG állapota x=határérték kimenet sorszáma y=1, határérték üzemmód beállítása XA/HTxy= z=ok, Sikeres végrehajtás AX/HATxy=z y=2, tömeg érték beállítása z=nack, A parancs nem hajtható végre y=3, FLAG beállítása 14. Táblázat: I/O kérdések, parancsok Konfigurációs kérdések, parancsok Kérdés, parancs Belépés manuális paramétexa/manpar rezésbe. A paraméterek értéke csak lekérdezhető. Válasz AX/OK Végrehajtva AX/NACK A parancs nem hajtható végre AX/PAR:x=y x=param. név, y=param. érték AX/NACK A parancs nem hajtható végre Belépés konfigurálásba. XA/CONF XA/AKTPAR? A paraméterek értéke lekérdezhető és módosítható is. Az aktuális paraméter lekérdezése XA/KOVPAR Lépés a következő paraméterre XA/ELOPAR Lépés az előző paraméterre XA/FELPAR Az aktuális paraméter értékének növelése XA/LEPAR Az aktuális paraméter értékének csökkentése XA/ELSOPAR Ugrás az első paraméterre Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/20

21 Kérdés, parancs Paraméterek alapértelmezett értékre állítása ( gyári beáll.). XA/DEFAULT Paraméterek megsérülése esetén, általában bekapcsolási konfigurálásban használatos. Válasz AX/OK Végrehajtva AX/NACK A parancs nem hajtható végre AX/PAR:x=y x=param. név, y=param. érték AX/NACK A parancs nem hajtható végre AX/OK Végrehajtva AX/NACK A parancs nem hajtható végre AX/PAR:x=y x= 01. Felbontas, XA/ALLPAR? Az összes paraméter listázása XA/PAR=x Lépés a megadott sorszámú paraméterre. x=paraméter száma XA/PERT=x Közvetlen paraméter értékadás. Csak bizonyos paramétereknél (pl. Felbontás) x=paraméter értéke XA/ZERO Nullérték fogás pontosításhoz XA/VEG Végérték fogás pontosításhoz XA/RVEG=x Adott rész végértékre pontosítás. x=a pontosító tömeg kg-ban Pontosítási folyamat indítása. XA/PONTST A műszer bekapcsoláskor is használható kétgombos pontosítás indítása. (lásd: 5.1. alatt) Analóg áram beállítása. XA/ASET Léptetés: analóg null (zöld LED), analóg végérték (piros LED), kilépés XA/AFEL Nullponthoz vagy végértékhez tartozó analóg áram növelése XA/ALE Nullponthoz vagy végértékhez tartozó analóg áram csökkentése XA/FELB? Beállított felbontás közvetlen lekérdezése XA/FELB=x y=felbontás értéke Felbontás beállítása közvetlenül. x=felbontás értéke AX/NACK A parancs nem hajtható végre Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/21

22 Kérdés, parancs XA/C1NEV? XA/C2NEV? COM1 vagy COM2 név közvetlen lekérdezése Válasz AX/PAR:x=y x= 13. COM1 neve, x= 20. COM2 neve, COM1 vagy COM2 név XA/C1NEV=x beállítása közvetlenül. XA/C2NEV=x x=com1 vagy COM2 név értéke (pl. 65 = 'A') XA/KNEV? Kijelzőnév közvetlen lekérdezése y=név (64..90) AX/NACK A parancs nem hajtható végre AX/PAR:x=y x= 26. Kijelzo neve (onadas), y=név (64..90) XA/KNEV=x Kijelzőnév beállítása közvetlenül AX/NACK A parancs nem hajtható végre XA/ENDPAR Kilépés a manuális paraméterezésből vagy a konfigurálásból AX/OK Végrehajtva XA/SAVEPAR Módosított paraméterek mentése konfigurálásban AX/NACK A parancs nem hajtható végre Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/22

23 6.2. Modbus protokoll Memória cím Megnevezés határérték kapcsolási érték határérték kapcsolási érték határérték kapcsolási érték határérték kapcsolási érték határérték kapcsolási érték 06 Státusz: 0.bit: Mérleg hiba 1.bit: Nyugalom 2.bit: Túlterhelés 3.bit: Alul terhelés 4.bit: Out1 állapota 5.bit: Out2 állapota 6.bit: Out3 állapota 7.bit: Out4 állapota 8.bit: Out5 állapota 9.bit: Input1 állapota 10.bit: Input2 állapota 11.bit: Input3 állapota 12.bit: Input4 állapota 13.bit: Üzemmód (0 = Bruttó, 1 = Nettó) 07 Bruttó tömeg 08 Nettó tömeg 09 Tára érték 15. Táblázat: MODBUS címkiosztás Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/23

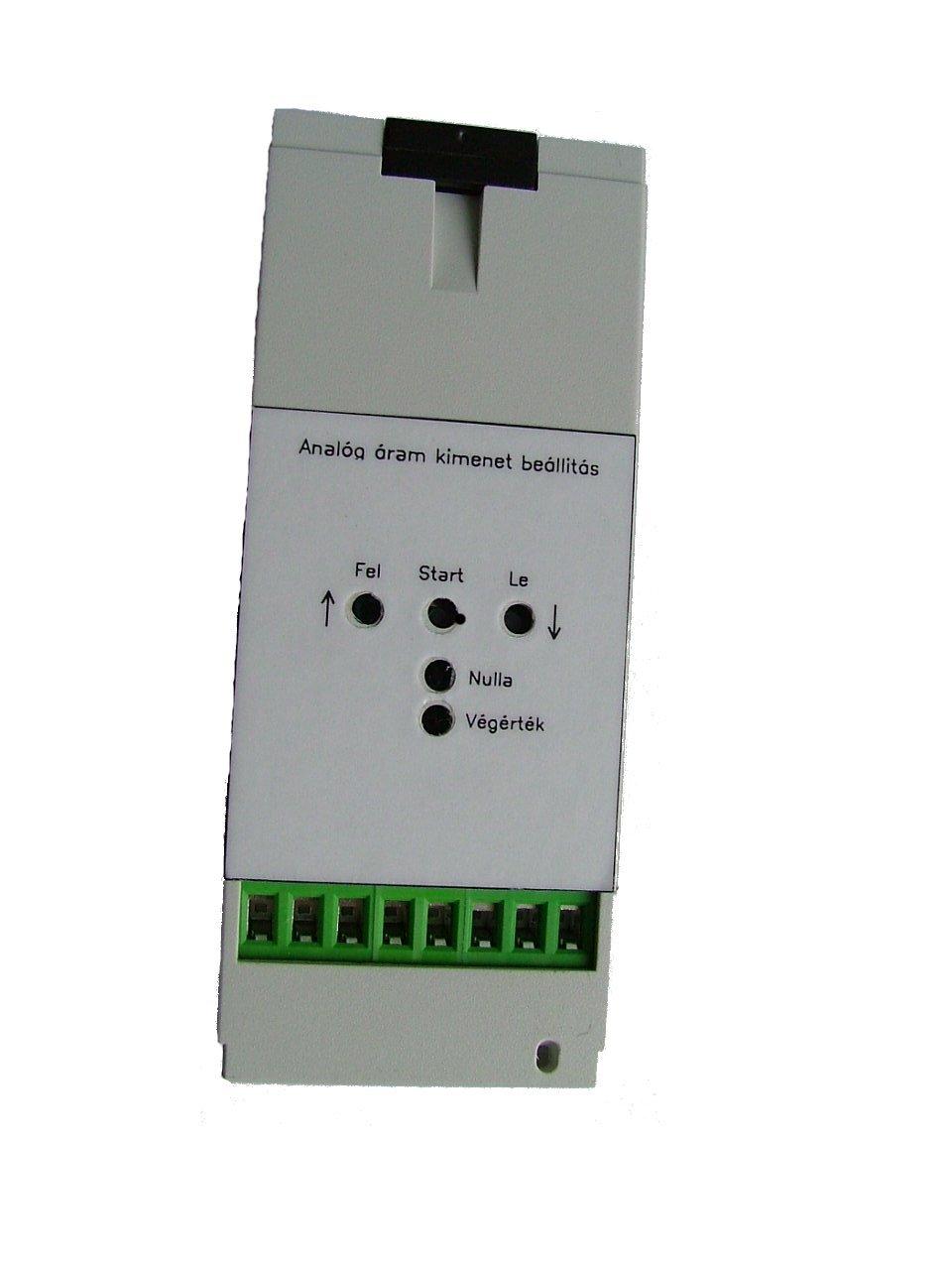

24 7. Áramkimenet beállítása 7.1. Belépés az áramkimenet pontosításba Az áramkimenet pontosításba csak akkor lehet belépni, ha a műszer nincs konfigurálásban! - Nyomjuk meg és tartsuk benyomva a Start gombot ~3 másodpercig. Amikor a Nulla LED kigyullad, engedjük fel a Start gombot. Ezzel belépünk a pontosítás funkcióba, azon belül is a nulla pozíció beállításába. Áramérték növelése - Belépés pontosításba - Pontosítási értékek eltárolása - Kilépés pontosításból Áramérték csökkentése 7.2. Nulla pozíció beállítása - A Fel és a Le gombokkal állítsuk be a nulla tömegértékhez tartozó áram értéket (0mA vagy 4mA) - Az érték eltárolásához nyomjuk meg és tartsuk benyomva a Start gombot addig, amíg a Nulla LED el nem alszik, és a Végérték LED el nem kezd világítani. Ekkor átlépünk a végérték beállításba. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/24

25 ! Amennyiben a Fel vagy a Le gombokat nem nyomjuk meg, hanem egyszerűen tovább lépünk a Start gombbal a végérték beállításra, a műszer a nullponti értéket nem változtatja meg! 7.3. Végérték beállítása - A Fel és a Le gombokkal állítsuk be a tömeg végértéknek megfelelő áram értéket (20mA). - Nyomjuk meg és tartsuk benyomva a Start gombot addig, amíg a Végérték LED ki nem alszik. Ezzel kilépünk a pontosítás funkcióból.! Amennyiben a Fel vagy a Le gombokat nem nyomjuk meg, hanem egyszerűen kilépünk a pontosításból, a műszer a végértéket nem változtatja meg! Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/25

26 8. Műszerdoboz beépítési méretei Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 26/26
