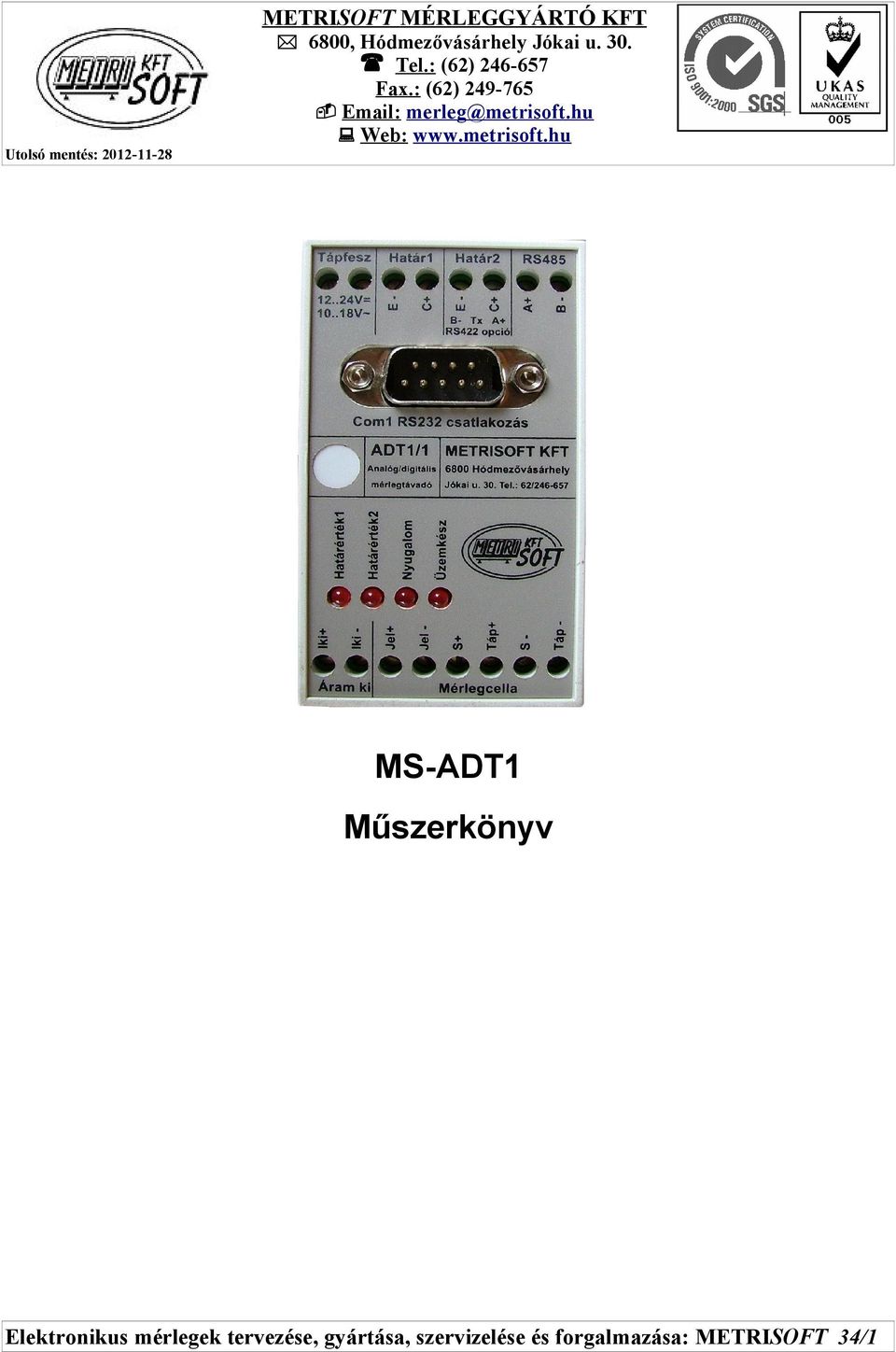

1 METRISOFT MÉRLEGGYÁRTÓ KFT * 6800, Hódmezővásárhely Jókai u. 30. Tel.: (62) Fax.: (62) merleg@metrisoft.hu : Web: Utolsó mentés: MS-ADT1 Műszerkönyv Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/1

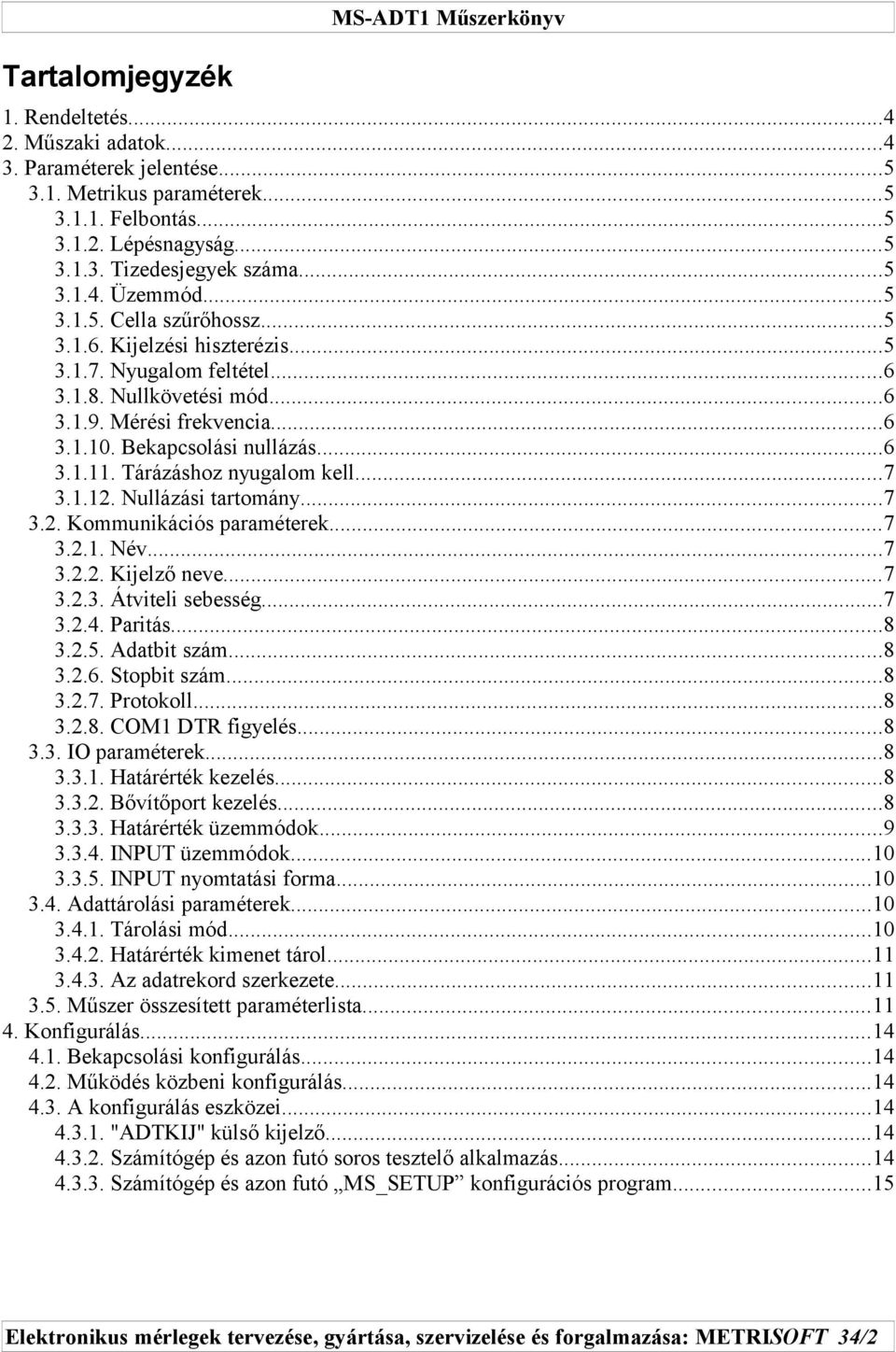

2 Tartalomjegyzék 1. Rendeltetés Műszaki adatok Paraméterek jelentése Metrikus paraméterek Felbontás Lépésnagyság Tizedesjegyek száma Üzemmód Cella szűrőhossz Kijelzési hiszterézis Nyugalom feltétel Nullkövetési mód Mérési frekvencia Bekapcsolási nullázás Tárázáshoz nyugalom kell Nullázási tartomány Kommunikációs paraméterek Név Kijelző neve Átviteli sebesség Paritás Adatbit szám Stopbit szám Protokoll COM1 DTR figyelés IO paraméterek Határérték kezelés Bővítőport kezelés Határérték üzemmódok INPUT üzemmódok INPUT nyomtatási forma Adattárolási paraméterek Tárolási mód Határérték kimenet tárol Az adatrekord szerkezete Műszer összesített paraméterlista Konfigurálás Bekapcsolási konfigurálás Működés közbeni konfigurálás A konfigurálás eszközei "ADTKIJ" külső kijelző Számítógép és azon futó soros tesztelő alkalmazás Számítógép és azon futó MS_SETUP konfigurációs program...15 Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/2

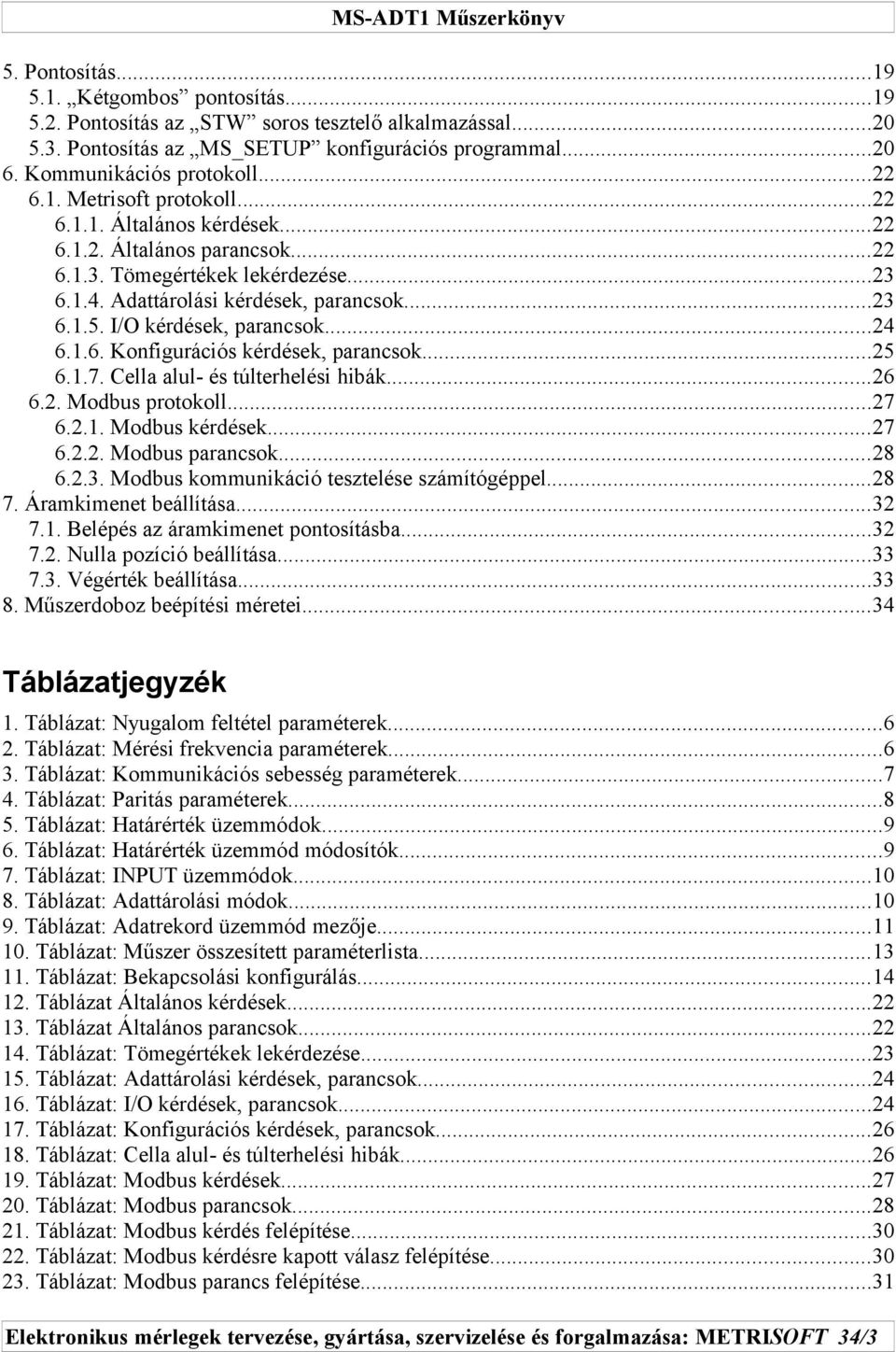

3 5. Pontosítás Kétgombos pontosítás Pontosítás az STW soros tesztelő alkalmazással Pontosítás az MS_SETUP konfigurációs programmal Kommunikációs protokoll Metrisoft protokoll Általános kérdések Általános parancsok Tömegértékek lekérdezése Adattárolási kérdések, parancsok I/O kérdések, parancsok Konfigurációs kérdések, parancsok Cella alul- és túlterhelési hibák Modbus protokoll Modbus kérdések Modbus parancsok Modbus kommunikáció tesztelése számítógéppel Áramkimenet beállítása Belépés az áramkimenet pontosításba Nulla pozíció beállítása Végérték beállítása Műszerdoboz beépítési méretei...34 Táblázatjegyzék 1. Táblázat: Nyugalom feltétel paraméterek Táblázat: Mérési frekvencia paraméterek Táblázat: Kommunikációs sebesség paraméterek Táblázat: Paritás paraméterek Táblázat: Határérték üzemmódok Táblázat: Határérték üzemmód módosítók Táblázat: INPUT üzemmódok Táblázat: Adattárolási módok Táblázat: Adatrekord üzemmód mezője Táblázat: Műszer összesített paraméterlista Táblázat: Bekapcsolási konfigurálás Táblázat Általános kérdések Táblázat Általános parancsok Táblázat: Tömegértékek lekérdezése Táblázat: Adattárolási kérdések, parancsok Táblázat: I/O kérdések, parancsok Táblázat: Konfigurációs kérdések, parancsok Táblázat: Cella alul- és túlterhelési hibák Táblázat: Modbus kérdések Táblázat: Modbus parancsok Táblázat: Modbus kérdés felépítése Táblázat: Modbus kérdésre kapott válasz felépítése Táblázat: Modbus parancs felépítése...31 Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/3

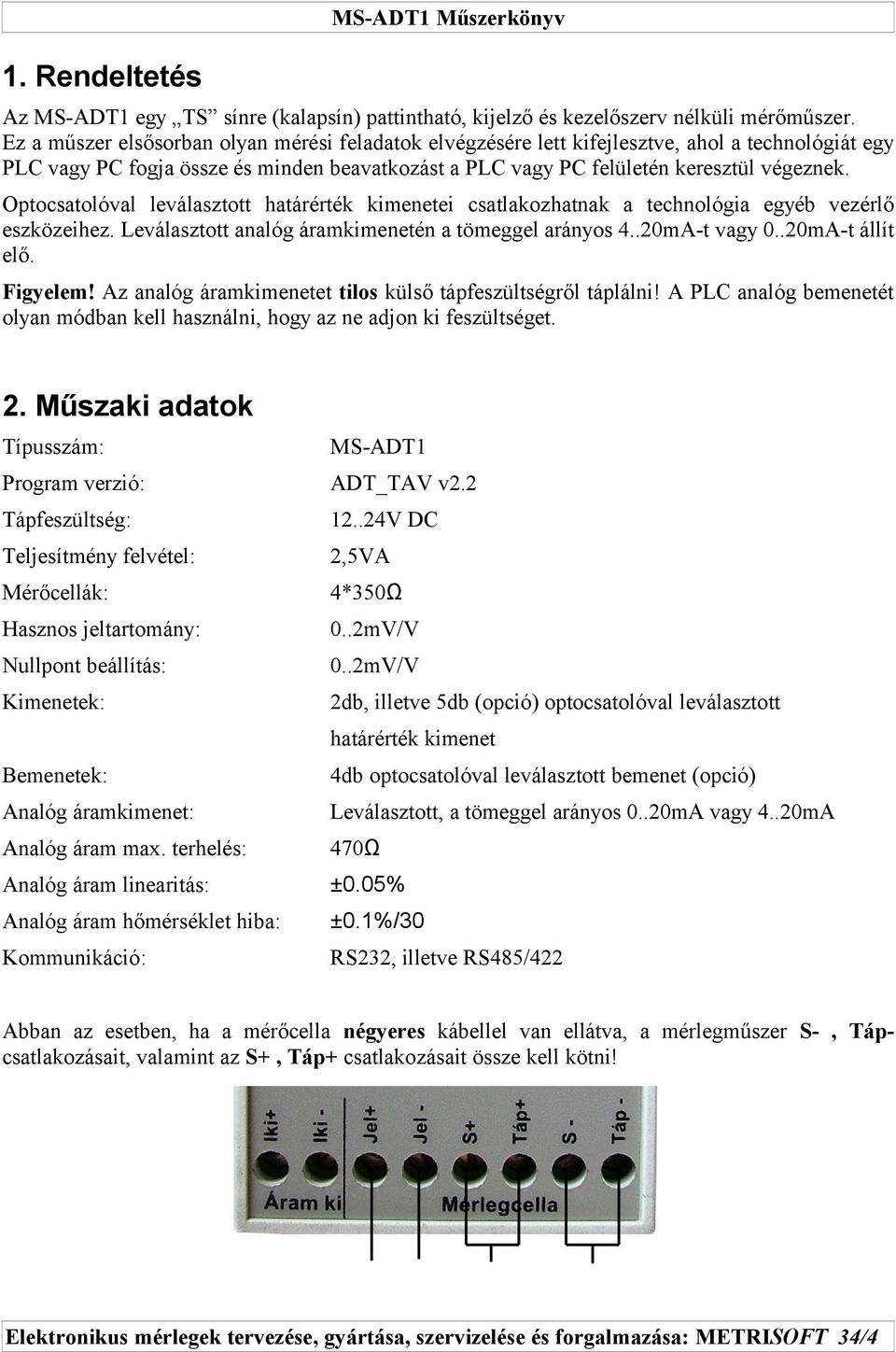

4 1. Rendeltetés Az MS-ADT1 egy TS sínre (kalapsín) pattintható, kijelző és kezelőszerv nélküli mérőműszer. Ez a műszer elsősorban olyan mérési feladatok elvégzésére lett kifejlesztve, ahol a technológiát egy PLC vagy PC fogja össze és minden beavatkozást a PLC vagy PC felületén keresztül végeznek. Optocsatolóval leválasztott határérték kimenetei csatlakozhatnak a technológia egyéb vezérlő eszközeihez. Leválasztott analóg áramkimenetén a tömeggel arányos 4..20mA-t vagy 0..20mA-t állít elő. Figyelem! Az analóg áramkimenetet tilos külső tápfeszültségről táplálni! A PLC analóg bemenetét olyan módban kell használni, hogy az ne adjon ki feszültséget. 2. Műszaki adatok Típusszám: MS-ADT1 Program verzió: ADT_TAV v2.2 Tápfeszültség: V DC Teljesítmény felvétel: 2,5VA Mérőcellák: 4*350Ω Hasznos jeltartomány: 0..2mV/V Nullpont beállítás: 0..2mV/V Kimenetek: 2db, illetve 5db (opció) optocsatolóval leválasztott határérték kimenet Bemenetek: 4db optocsatolóval leválasztott bemenet (opció) Analóg áramkimenet: Leválasztott, a tömeggel arányos 0..20mA vagy 4..20mA Analóg áram max. terhelés: 470Ω Analóg áram linearitás: ±0.05% Analóg áram hőmérséklet hiba: ±0.1%/30 Kommunikáció: RS232, illetve RS485/422 Abban az esetben, ha a mérőcella négyeres kábellel van ellátva, a mérlegműszer S-, Tápcsatlakozásait, valamint az S+, Táp+ csatlakozásait össze kell kötni! Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/4

5 3. Paraméterek jelentése 3.1. Metrikus paraméterek Felbontás A mérleg felbontását adja. Értéke: 100-tól ig állítható be, 100-as lépésekben Lépésnagyság A mérleg lépésnagyságát határozza meg. Értékei: 1,2,5,10,20,50, Tizedesjegyek száma A tömeg tizedesjegy tartalmát határozza meg. Értékei: 0,1,2,3, Üzemmód OMH: Az OMH előírásainak megfelelő működési mód. Ebben a módban a mérleg csak a pontosításkori nullpontjához képest 2%-on belül nullázható, illetve a nullpont alatt 9 osztással alulterhelési hibajelzést, a végérték felett 9 osztással túlterhelési hibajelzést ad. Az alábbi paraméterek csak előírt értékeket vehetnek fel: - Nullázási tartomány: -1+3, Tárázáshoz nyugalom kell: Igen - Nullkövetési mód: Lassú (ha a mérési frekvencia > 12Hz), Közepes (ha a mérési frekvencia <= 12Hz) - Lépésnagyság: max. 5 (ha a tizedesjegyek száma < 3) - Felbontás: max Nyugalom feltétel: 0.3*20, 0.3*10, 0.3*5, 0.4*5, 0.5*5 Ipari: Ebben az üzemmódban a pontosításkori nullpontjához képest 20%-on belül nullázható, és nem ad alul, illetve túlterhelés jelzést Cella szűrőhossz Azt határozza meg, hogy a mérleg az átlagoláshoz hány elemű átlagoló táblát használjon. Minél több elemszámot adunk meg, annál nyugodtabb lesz a kijelzés, de annál lassabb is. Értéke:1-től 8-ig állítható be Kijelzési hiszterézis A kijelzési hiszterézissel egy sávot deklarálhatunk. Amennyiben a nagybontású tömegérték ezen sávon belül mozog, a kijelzés nem változik. Természetesen a kijelzés -en ez esetben a normál tömeg frissítését értjük. Értékei: 0, 0.1d, 0.2d, 0.3d Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/5

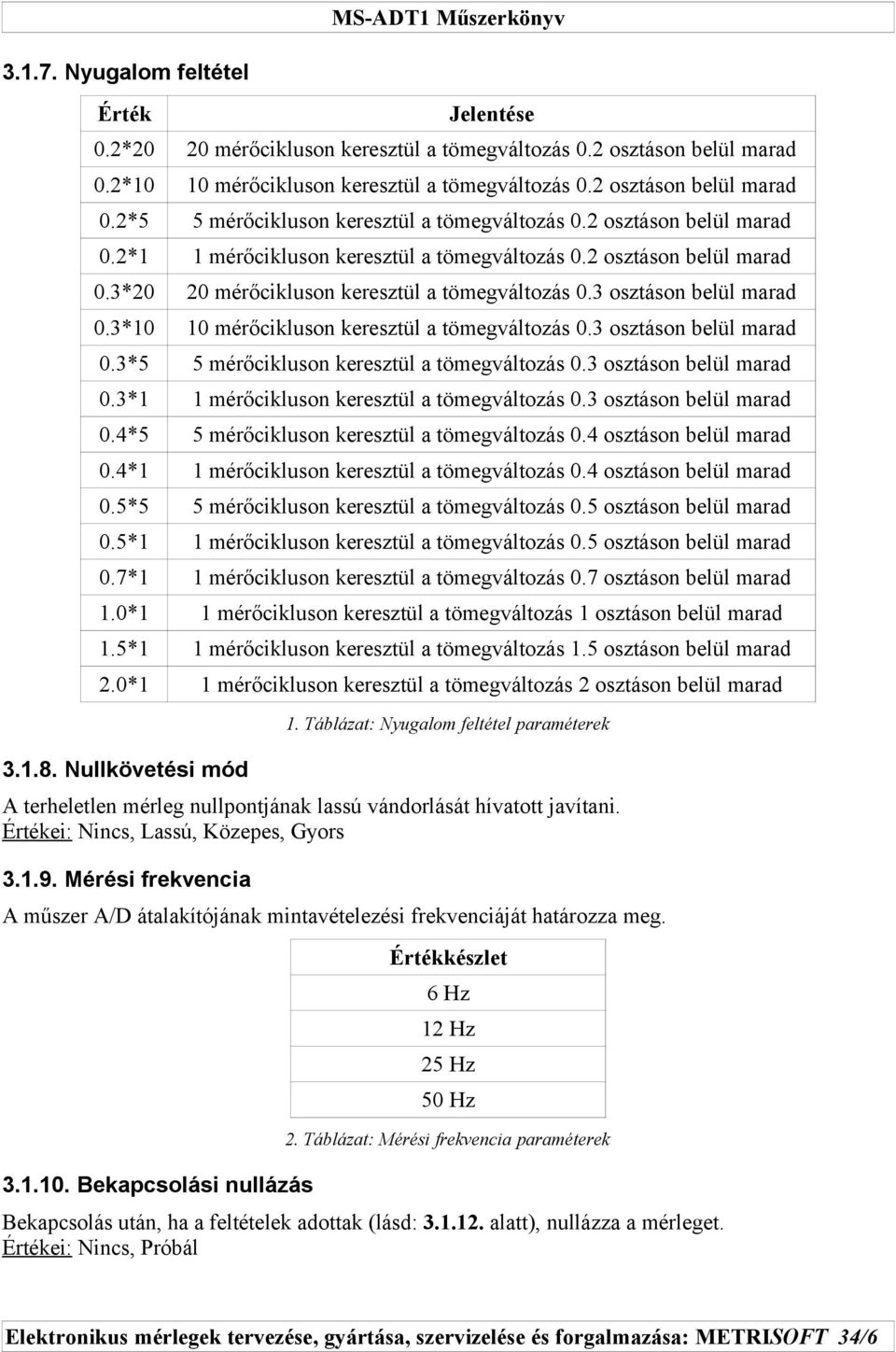

6 Nyugalom feltétel Érték 0.2*20 20 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.2*10 10 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.2*5 5 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.2*1 1 mérőcikluson keresztül a tömegváltozás 0.2 osztáson belül marad 0.3*20 20 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.3*10 10 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.3*5 5 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.3*1 1 mérőcikluson keresztül a tömegváltozás 0.3 osztáson belül marad 0.4*5 5 mérőcikluson keresztül a tömegváltozás 0.4 osztáson belül marad 0.4*1 1 mérőcikluson keresztül a tömegváltozás 0.4 osztáson belül marad 0.5*5 5 mérőcikluson keresztül a tömegváltozás 0.5 osztáson belül marad 0.5*1 1 mérőcikluson keresztül a tömegváltozás 0.5 osztáson belül marad 0.7*1 1 mérőcikluson keresztül a tömegváltozás 0.7 osztáson belül marad 1.0*1 1 mérőcikluson keresztül a tömegváltozás 1 osztáson belül marad 1.5*1 1 mérőcikluson keresztül a tömegváltozás 1.5 osztáson belül marad 2.0*1 1 mérőcikluson keresztül a tömegváltozás 2 osztáson belül marad 1. Táblázat: Nyugalom feltétel paraméterek Nullkövetési mód A terheletlen mérleg nullpontjának lassú vándorlását hívatott javítani. Értékei: Nincs, Lassú, Közepes, Gyors Mérési frekvencia A műszer A/D átalakítójának mintavételezési frekvenciáját határozza meg. Értékkészlet 6 Hz 12 Hz 25 Hz 50 Hz 2. Táblázat: Mérési frekvencia paraméterek Bekapcsolási nullázás Bekapcsolás után, ha a feltételek adottak (lásd: alatt), nullázza a mérleget. Értékei: Nincs, Próbál Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/6

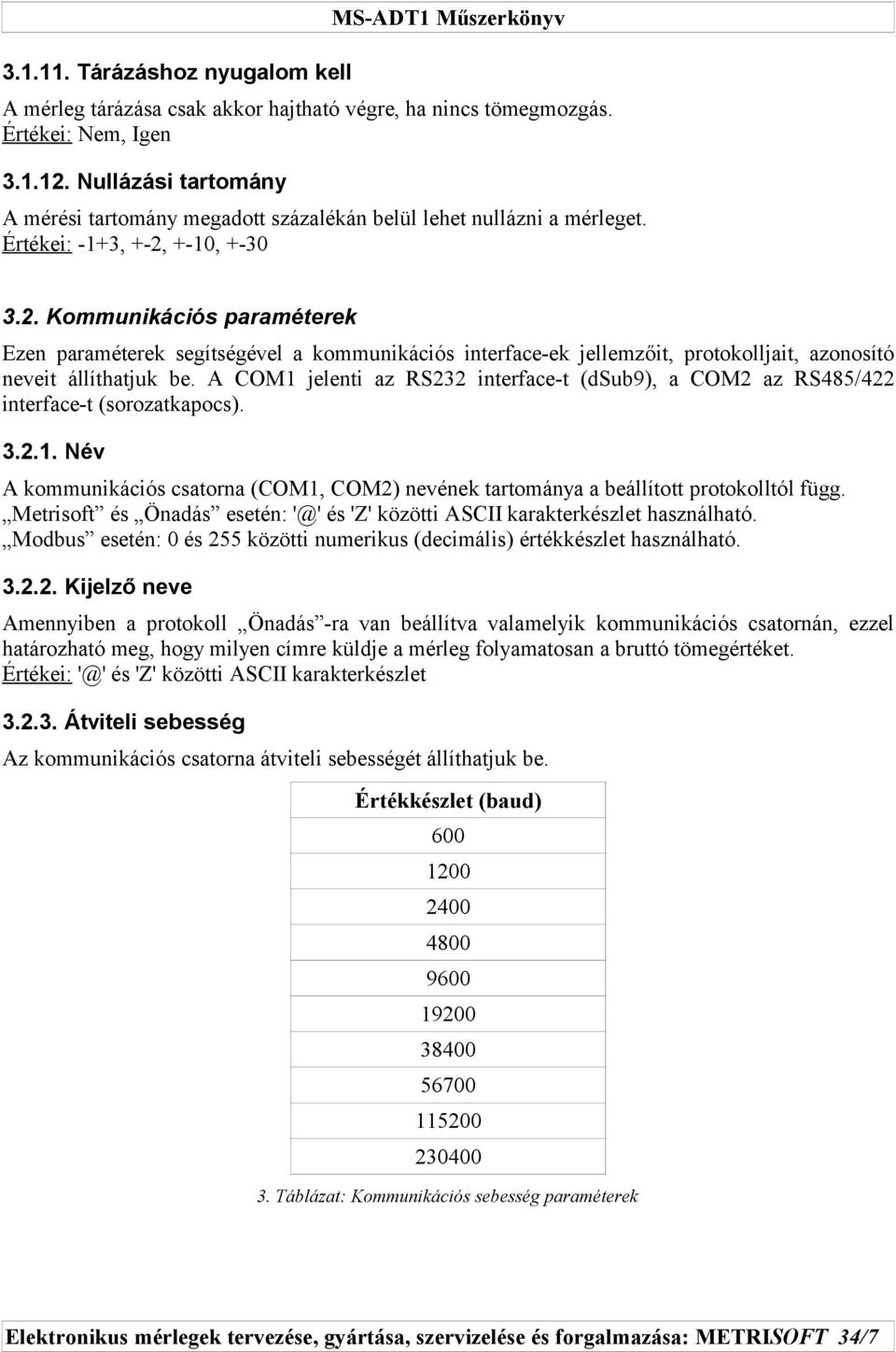

7 Tárázáshoz nyugalom kell A mérleg tárázása csak akkor hajtható végre, ha nincs tömegmozgás. Értékei: Nem, Igen Nullázási tartomány A mérési tartomány megadott százalékán belül lehet nullázni a mérleget. Értékei: -1+3, +-2, +-10, Kommunikációs paraméterek Ezen paraméterek segítségével a kommunikációs interface-ek jellemzőit, protokolljait, azonosító neveit állíthatjuk be. A COM1 jelenti az RS232 interface-t (dsub9), a COM2 az RS485/422 interface-t (sorozatkapocs) Név A kommunikációs csatorna (COM1, COM2) nevének tartománya a beállított protokolltól függ. Metrisoft és Önadás esetén: '@' és 'Z' közötti ASCII karakterkészlet használható. Modbus esetén: 0 és 255 közötti numerikus (decimális) értékkészlet használható Kijelző neve Amennyiben a protokoll Önadás -ra van beállítva valamelyik kommunikációs csatornán, ezzel határozható meg, hogy milyen címre küldje a mérleg folyamatosan a bruttó tömegértéket. Értékei: '@' és 'Z' közötti ASCII karakterkészlet Átviteli sebesség Az kommunikációs csatorna átviteli sebességét állíthatjuk be. Értékkészlet (baud) Táblázat: Kommunikációs sebesség paraméterek Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/7

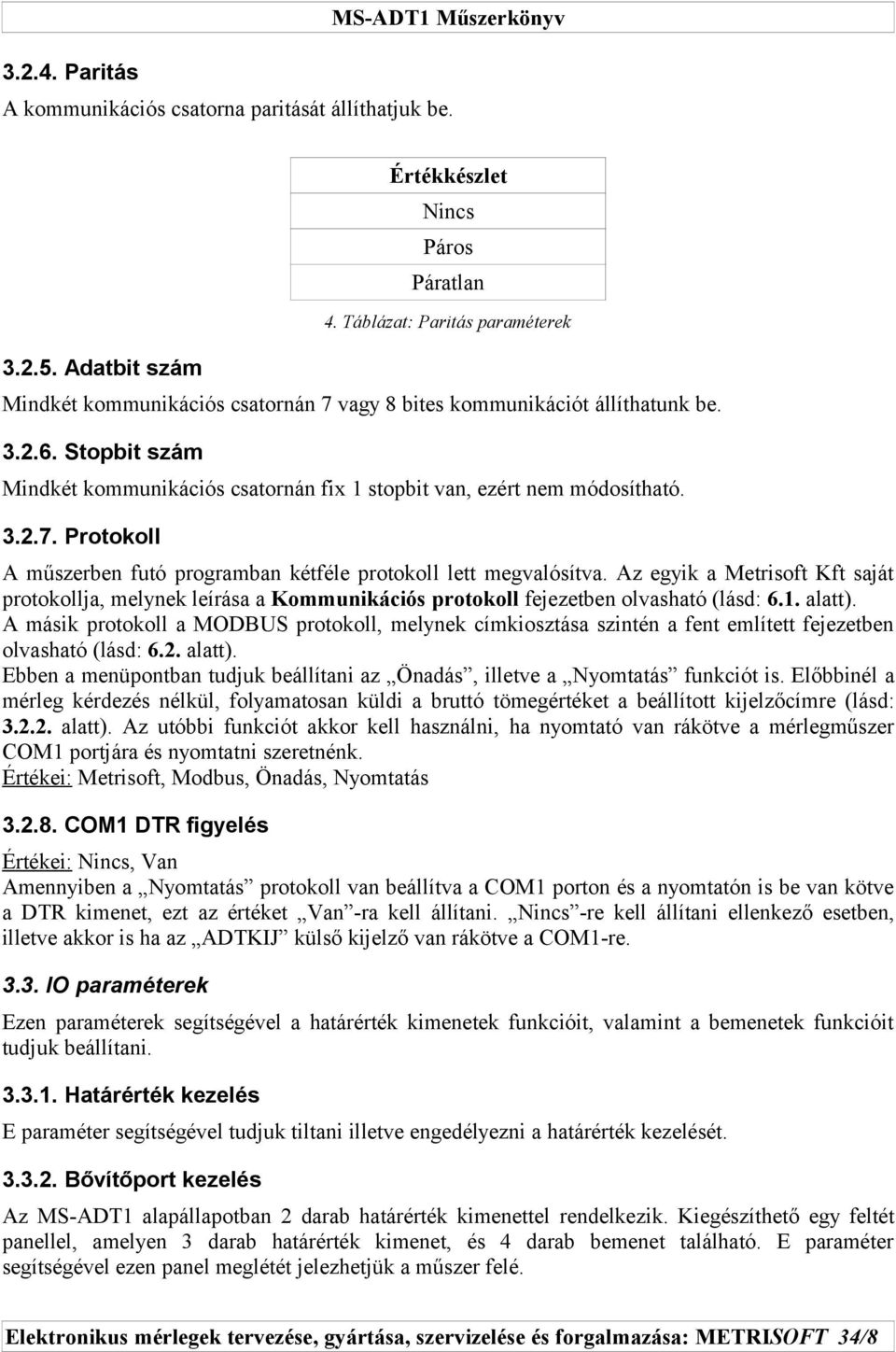

8 Paritás A kommunikációs csatorna paritását állíthatjuk be. Értékkészlet Nincs Páros Páratlan 4. Táblázat: Paritás paraméterek Adatbit szám Mindkét kommunikációs csatornán 7 vagy 8 bites kommunikációt állíthatunk be Stopbit szám Mindkét kommunikációs csatornán fix 1 stopbit van, ezért nem módosítható Protokoll A műszerben futó programban kétféle protokoll lett megvalósítva. Az egyik a Metrisoft Kft saját protokollja, melynek leírása a Kommunikációs protokoll fejezetben olvasható (lásd: 6.1. alatt). A másik protokoll a MODBUS protokoll, melynek címkiosztása szintén a fent említett fejezetben olvasható (lásd: 6.2. alatt). Ebben a menüpontban tudjuk beállítani az Önadás, illetve a Nyomtatás funkciót is. Előbbinél a mérleg kérdezés nélkül, folyamatosan küldi a bruttó tömegértéket a beállított kijelzőcímre (lásd: alatt). Az utóbbi funkciót akkor kell használni, ha nyomtató van rákötve a mérlegműszer COM1 portjára és nyomtatni szeretnénk. Értékei: Metrisoft, Modbus, Önadás, Nyomtatás COM1 DTR figyelés Értékei: Nincs, Van Amennyiben a Nyomtatás protokoll van beállítva a COM1 porton és a nyomtatón is be van kötve a DTR kimenet, ezt az értéket Van -ra kell állítani. Nincs -re kell állítani ellenkező esetben, illetve akkor is ha az ADTKIJ külső kijelző van rákötve a COM1-re IO paraméterek Ezen paraméterek segítségével a határérték kimenetek funkcióit, valamint a bemenetek funkcióit tudjuk beállítani Határérték kezelés E paraméter segítségével tudjuk tiltani illetve engedélyezni a határérték kezelését Bővítőport kezelés Az MS-ADT1 alapállapotban 2 darab határérték kimenettel rendelkezik. Kiegészíthető egy feltét panellel, amelyen 3 darab határérték kimenet, és 4 darab bemenet található. E paraméter segítségével ezen panel meglétét jelezhetjük a műszer felé. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/8

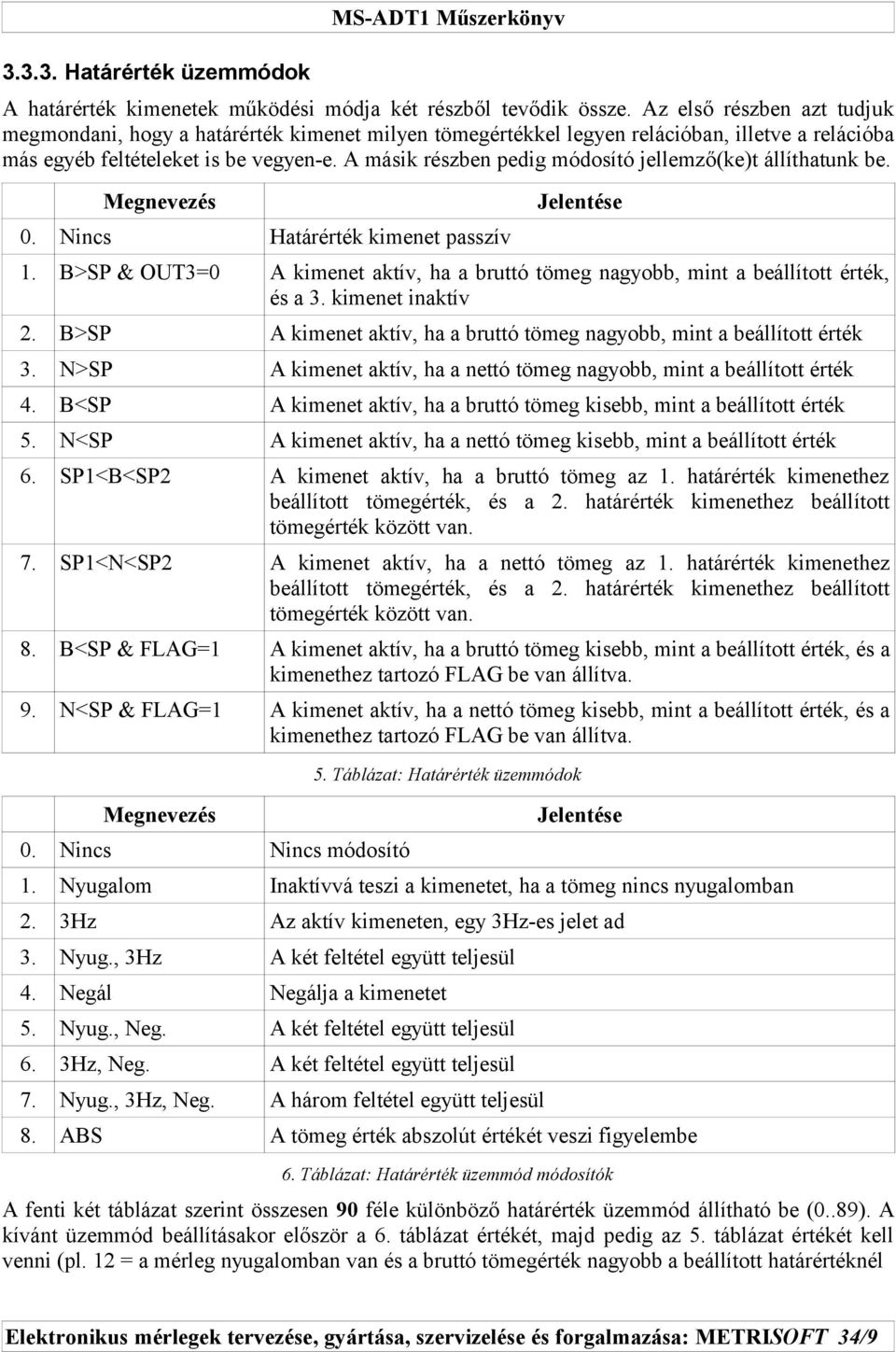

9 Határérték üzemmódok A határérték kimenetek működési módja két részből tevődik össze. Az első részben azt tudjuk megmondani, hogy a határérték kimenet milyen tömegértékkel legyen relációban, illetve a relációba más egyéb feltételeket is be vegyen-e. A másik részben pedig módosító jellemző(ke)t állíthatunk be. Megnevezés 0. Nincs Határérték kimenet passzív 1. B>SP & OUT3=0 A kimenet aktív, ha a bruttó tömeg nagyobb, mint a beállított érték, és a 3. kimenet inaktív 2. B>SP A kimenet aktív, ha a bruttó tömeg nagyobb, mint a beállított érték 3. N>SP A kimenet aktív, ha a nettó tömeg nagyobb, mint a beállított érték 4. B<SP A kimenet aktív, ha a bruttó tömeg kisebb, mint a beállított érték 5. N<SP A kimenet aktív, ha a nettó tömeg kisebb, mint a beállított érték 6. SP1<B<SP2 A kimenet aktív, ha a bruttó tömeg az 1. határérték kimenethez beállított tömegérték, és a 2. határérték kimenethez beállított tömegérték között van. 7. SP1<N<SP2 A kimenet aktív, ha a nettó tömeg az 1. határérték kimenethez beállított tömegérték, és a 2. határérték kimenethez beállított tömegérték között van. 8. B<SP & FLAG=1 A kimenet aktív, ha a bruttó tömeg kisebb, mint a beállított érték, és a kimenethez tartozó FLAG be van állítva. 9. N<SP & FLAG=1 A kimenet aktív, ha a nettó tömeg kisebb, mint a beállított érték, és a kimenethez tartozó FLAG be van állítva. 5. Táblázat: Határérték üzemmódok Megnevezés 0. Nincs Nincs módosító 1. Nyugalom Inaktívvá teszi a kimenetet, ha a tömeg nincs nyugalomban 2. 3Hz Az aktív kimeneten, egy 3Hz-es jelet ad 3. Nyug., 3Hz A két feltétel együtt teljesül 4. Negál Negálja a kimenetet 5. Nyug., Neg. A két feltétel együtt teljesül 6. 3Hz, Neg. A két feltétel együtt teljesül 7. Nyug., 3Hz, Neg. A három feltétel együtt teljesül 8. ABS A tömeg érték abszolút értékét veszi figyelembe 6. Táblázat: Határérték üzemmód módosítók A fenti két táblázat szerint összesen 90 féle különböző határérték üzemmód állítható be (0..89). A kívánt üzemmód beállításakor először a 6. táblázat értékét, majd pedig az 5. táblázat értékét kell venni (pl. 12 = a mérleg nyugalomban van és a bruttó tömegérték nagyobb a beállított határértéknél Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/9

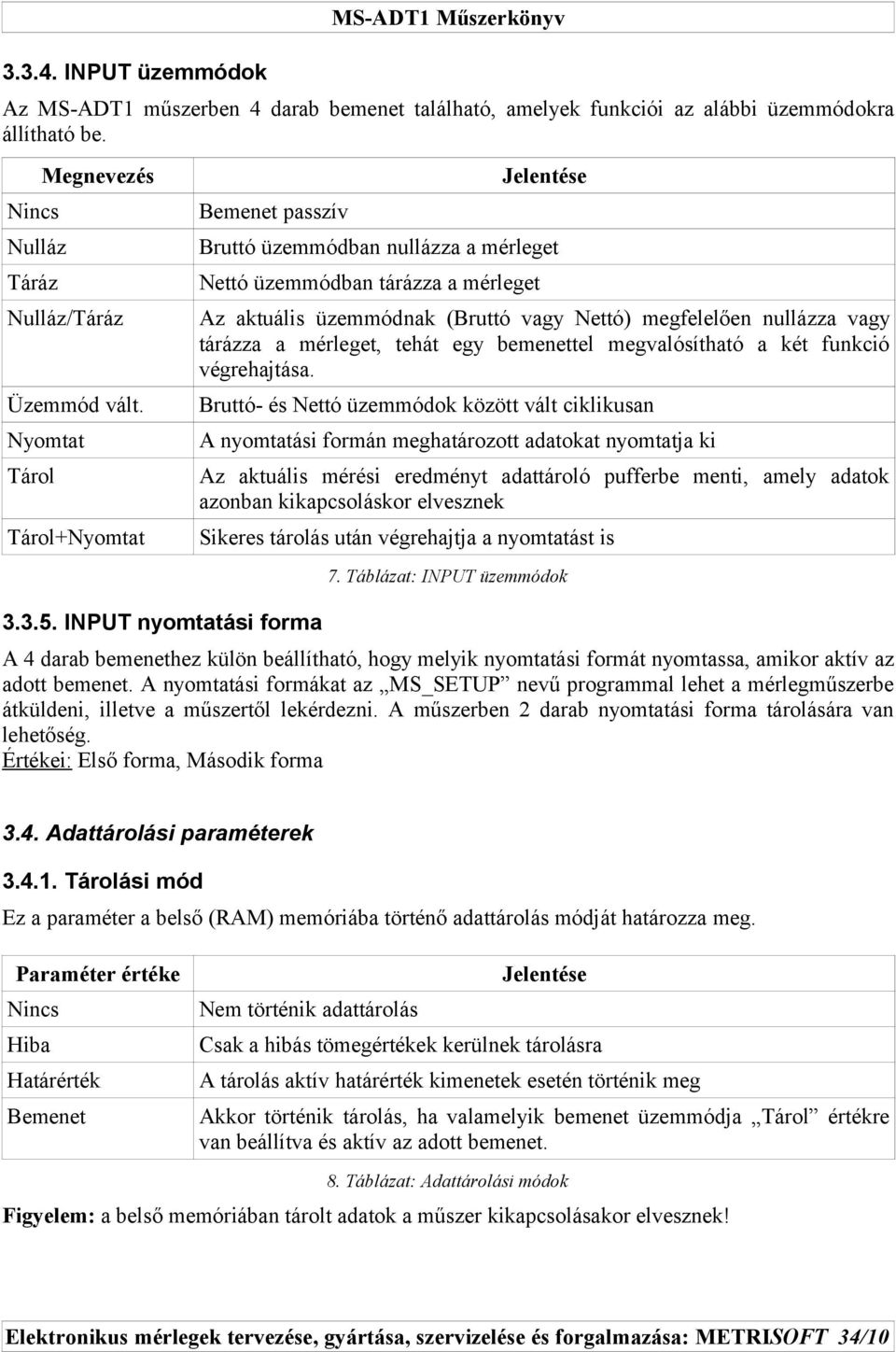

10 INPUT üzemmódok Az MS-ADT1 műszerben 4 darab bemenet található, amelyek funkciói az alábbi üzemmódokra állítható be. Megnevezés Nincs Bemenet passzív Nulláz Bruttó üzemmódban nullázza a mérleget Táráz Nettó üzemmódban tárázza a mérleget Nulláz/Táráz Az aktuális üzemmódnak (Bruttó vagy Nettó) megfelelően nullázza vagy tárázza a mérleget, tehát egy bemenettel megvalósítható a két funkció végrehajtása. Üzemmód vált. Bruttó- és Nettó üzemmódok között vált ciklikusan Nyomtat A nyomtatási formán meghatározott adatokat nyomtatja ki Tárol Az aktuális mérési eredményt adattároló pufferbe menti, amely adatok azonban kikapcsoláskor elvesznek Tárol+Nyomtat Sikeres tárolás után végrehajtja a nyomtatást is 7. Táblázat: INPUT üzemmódok INPUT nyomtatási forma A 4 darab bemenethez külön beállítható, hogy melyik nyomtatási formát nyomtassa, amikor aktív az adott bemenet. A nyomtatási formákat az MS_SETUP nevű programmal lehet a mérlegműszerbe átküldeni, illetve a műszertől lekérdezni. A műszerben 2 darab nyomtatási forma tárolására van lehetőség. Értékei: Első forma, Második forma 3.4. Adattárolási paraméterek Tárolási mód Ez a paraméter a belső (RAM) memóriába történő adattárolás módját határozza meg. Paraméter értéke Nincs Nem történik adattárolás Hiba Csak a hibás tömegértékek kerülnek tárolásra Határérték A tárolás aktív határérték kimenetek esetén történik meg Bemenet Akkor történik tárolás, ha valamelyik bemenet üzemmódja Tárol értékre van beállítva és aktív az adott bemenet. 8. Táblázat: Adattárolási módok Figyelem: a belső memóriában tárolt adatok a műszer kikapcsolásakor elvesznek! Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/10

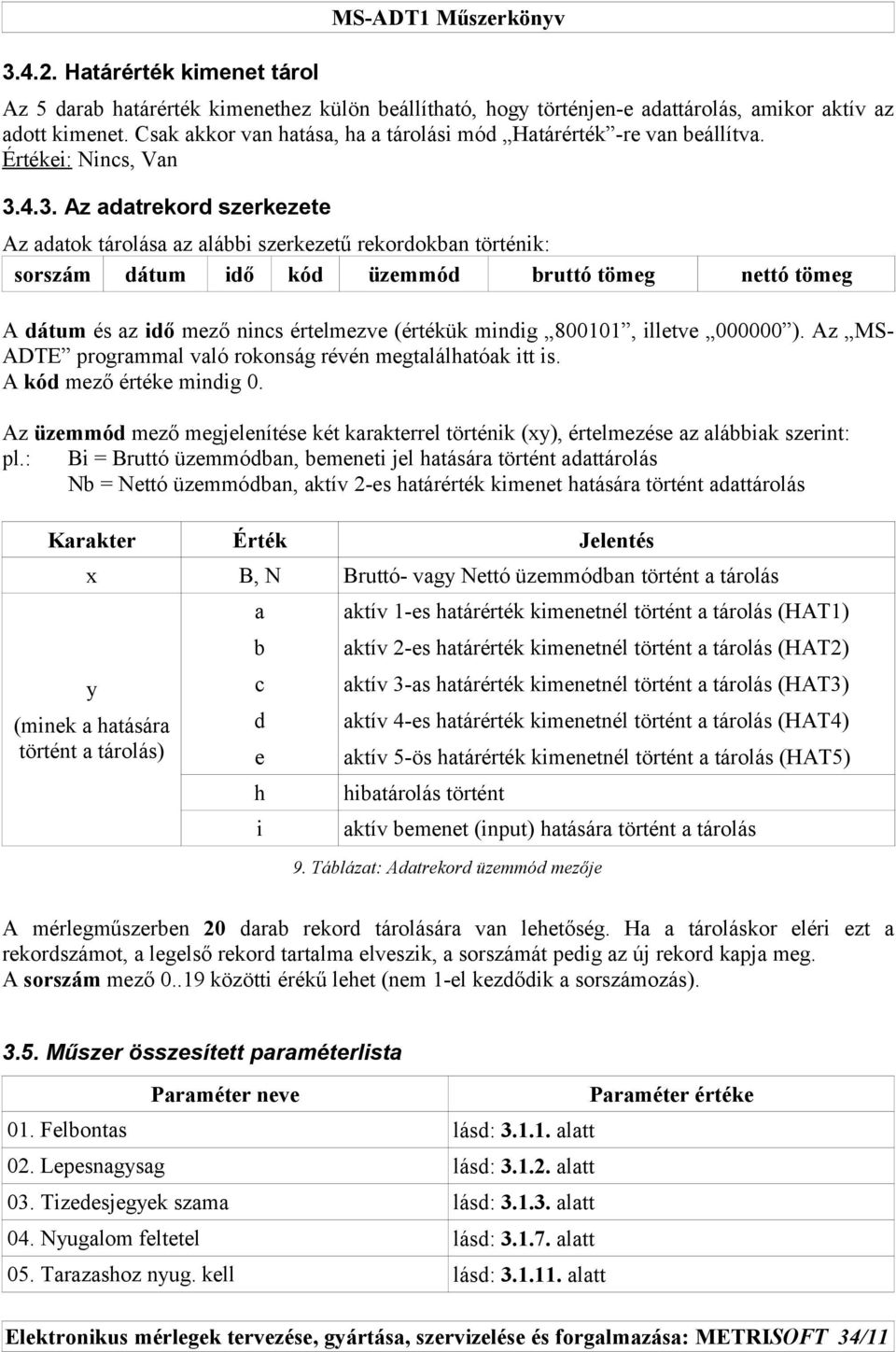

11 Határérték kimenet tárol Az 5 darab határérték kimenethez külön beállítható, hogy történjen-e adattárolás, amikor aktív az adott kimenet. Csak akkor van hatása, ha a tárolási mód Határérték -re van beállítva. Értékei: Nincs, Van Az adatrekord szerkezete Az adatok tárolása az alábbi szerkezetű rekordokban történik: sorszám dátum idő kód üzemmód bruttó tömeg nettó tömeg A dátum és az idő mező nincs értelmezve (értékük mindig , illetve ). Az MSADTE programmal való rokonság révén megtalálhatóak itt is. A kód mező értéke mindig 0. Az üzemmód mező megjelenítése két karakterrel történik (xy), értelmezése az alábbiak szerint: pl.: Bi = Bruttó üzemmódban, bemeneti jel hatására történt adattárolás Nb = Nettó üzemmódban, aktív 2-es határérték kimenet hatására történt adattárolás Karakter Érték x B, N Jelentés Bruttó- vagy Nettó üzemmódban történt a tárolás a aktív 1-es határérték kimenetnél történt a tárolás (HAT1) b aktív 2-es határérték kimenetnél történt a tárolás (HAT2) y c aktív 3-as határérték kimenetnél történt a tárolás (HAT3) (minek a hatására történt a tárolás) d aktív 4-es határérték kimenetnél történt a tárolás (HAT4) e aktív 5-ös határérték kimenetnél történt a tárolás (HAT5) h hibatárolás történt i aktív bemenet (input) hatására történt a tárolás 9. Táblázat: Adatrekord üzemmód mezője A mérlegműszerben 20 darab rekord tárolására van lehetőség. Ha a tároláskor eléri ezt a rekordszámot, a legelső rekord tartalma elveszik, a sorszámát pedig az új rekord kapja meg. A sorszám mező közötti érékű lehet (nem 1-el kezdődik a sorszámozás) Műszer összesített paraméterlista Paraméter neve Paraméter értéke 01. Felbontas lásd: alatt 02. Lepesnagysag lásd: alatt 03. Tizedesjegyek szama lásd: alatt 04. Nyugalom feltetel lásd: alatt 05. Tarazashoz nyug. kell lásd: alatt Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/11

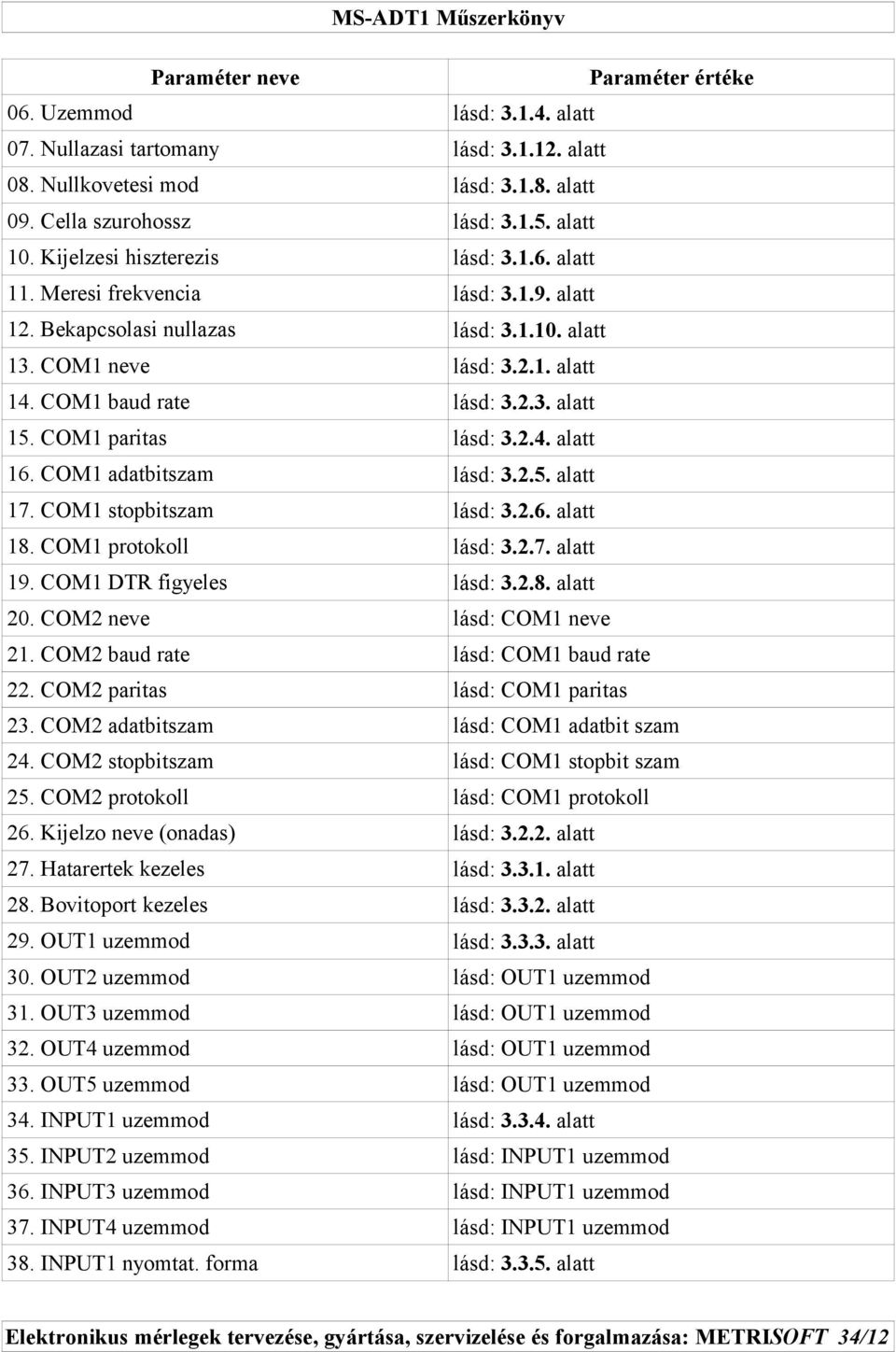

12 Paraméter neve Paraméter értéke 06. Uzemmod lásd: alatt 07. Nullazasi tartomany lásd: alatt 08. Nullkovetesi mod lásd: alatt 09. Cella szurohossz lásd: alatt 10. Kijelzesi hiszterezis lásd: alatt 11. Meresi frekvencia lásd: alatt 12. Bekapcsolasi nullazas lásd: alatt 13. COM1 neve lásd: alatt 14. COM1 baud rate lásd: alatt 15. COM1 paritas lásd: alatt 16. COM1 adatbitszam lásd: alatt 17. COM1 stopbitszam lásd: alatt 18. COM1 protokoll lásd: alatt 19. COM1 DTR figyeles lásd: alatt 20. COM2 neve lásd: COM1 neve 21. COM2 baud rate lásd: COM1 baud rate 22. COM2 paritas lásd: COM1 paritas 23. COM2 adatbitszam lásd: COM1 adatbit szam 24. COM2 stopbitszam lásd: COM1 stopbit szam 25. COM2 protokoll lásd: COM1 protokoll 26. Kijelzo neve (onadas) lásd: alatt 27. Hatarertek kezeles lásd: alatt 28. Bovitoport kezeles lásd: alatt 29. OUT1 uzemmod lásd: alatt 30. OUT2 uzemmod lásd: OUT1 uzemmod 31. OUT3 uzemmod lásd: OUT1 uzemmod 32. OUT4 uzemmod lásd: OUT1 uzemmod 33. OUT5 uzemmod lásd: OUT1 uzemmod 34. INPUT1 uzemmod lásd: alatt 35. INPUT2 uzemmod lásd: INPUT1 uzemmod 36. INPUT3 uzemmod lásd: INPUT1 uzemmod 37. INPUT4 uzemmod lásd: INPUT1 uzemmod 38. INPUT1 nyomtat. forma lásd: alatt Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/12

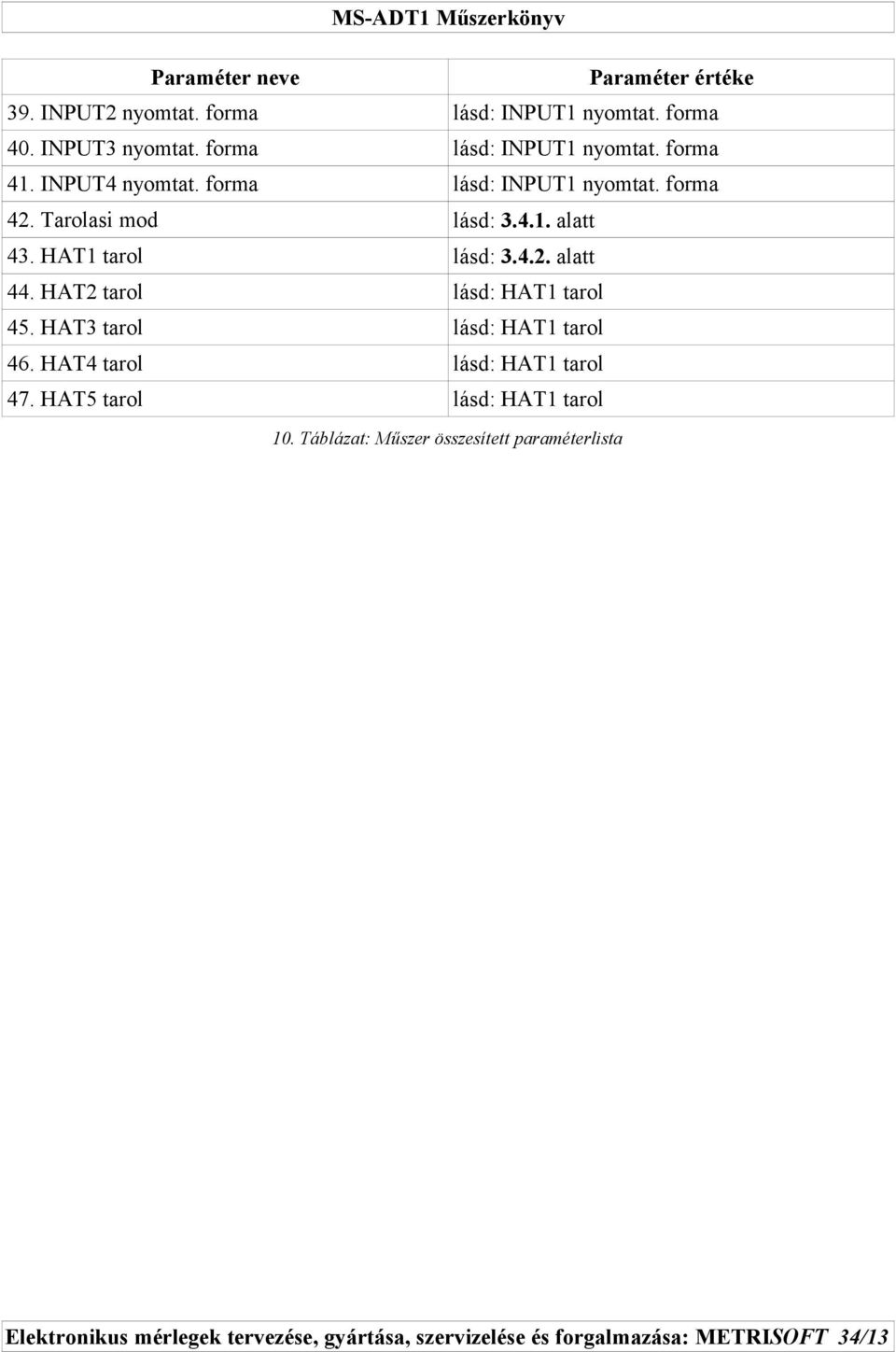

13 Paraméter neve Paraméter értéke 39. INPUT2 nyomtat. forma lásd: INPUT1 nyomtat. forma 40. INPUT3 nyomtat. forma lásd: INPUT1 nyomtat. forma 41. INPUT4 nyomtat. forma lásd: INPUT1 nyomtat. forma 42. Tarolasi mod lásd: alatt 43. HAT1 tarol lásd: alatt 44. HAT2 tarol lásd: HAT1 tarol 45. HAT3 tarol lásd: HAT1 tarol 46. HAT4 tarol lásd: HAT1 tarol 47. HAT5 tarol lásd: HAT1 tarol 10. Táblázat: Műszer összesített paraméterlista Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/13

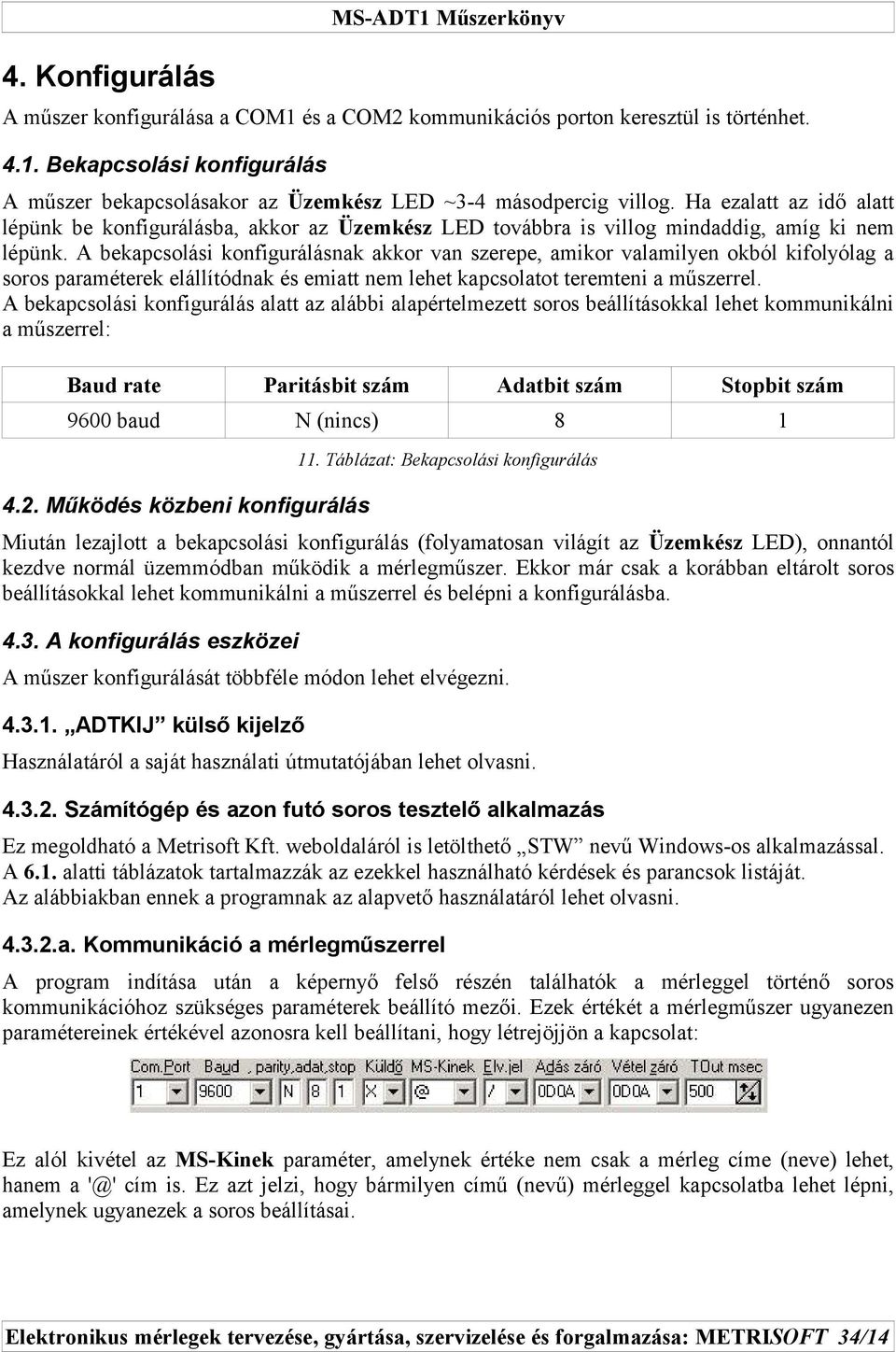

14 4. Konfigurálás A műszer konfigurálása a COM1 és a COM2 kommunikációs porton keresztül is történhet Bekapcsolási konfigurálás A műszer bekapcsolásakor az Üzemkész LED ~3-4 másodpercig villog. Ha ezalatt az idő alatt lépünk be konfigurálásba, akkor az Üzemkész LED továbbra is villog mindaddig, amíg ki nem lépünk. A bekapcsolási konfigurálásnak akkor van szerepe, amikor valamilyen okból kifolyólag a soros paraméterek elállítódnak és emiatt nem lehet kapcsolatot teremteni a műszerrel. A bekapcsolási konfigurálás alatt az alábbi alapértelmezett soros beállításokkal lehet kommunikálni a műszerrel: Baud rate Paritásbit szám Adatbit szám Stopbit szám 9600 baud N (nincs) Táblázat: Bekapcsolási konfigurálás 4.2. Működés közbeni konfigurálás Miután lezajlott a bekapcsolási konfigurálás (folyamatosan világít az Üzemkész LED), onnantól kezdve normál üzemmódban működik a mérlegműszer. Ekkor már csak a korábban eltárolt soros beállításokkal lehet kommunikálni a műszerrel és belépni a konfigurálásba A konfigurálás eszközei A műszer konfigurálását többféle módon lehet elvégezni ADTKIJ külső kijelző Használatáról a saját használati útmutatójában lehet olvasni Számítógép és azon futó soros tesztelő alkalmazás Ez megoldható a Metrisoft Kft. weboldaláról is letölthető STW nevű Windows-os alkalmazással. A 6.1. alatti táblázatok tartalmazzák az ezekkel használható kérdések és parancsok listáját. Az alábbiakban ennek a programnak az alapvető használatáról lehet olvasni a. Kommunikáció a mérlegműszerrel A program indítása után a képernyő felső részén találhatók a mérleggel történő soros kommunikációhoz szükséges paraméterek beállító mezői. Ezek értékét a mérlegműszer ugyanezen paramétereinek értékével azonosra kell beállítani, hogy létrejöjjön a kapcsolat: Ez alól kivétel az MS-Kinek paraméter, amelynek értéke nem csak a mérleg címe (neve) lehet, hanem a '@' cím is. Ez azt jelzi, hogy bármilyen című (nevű) mérleggel kapcsolatba lehet lépni, amelynek ugyanezek a soros beállításai. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/14

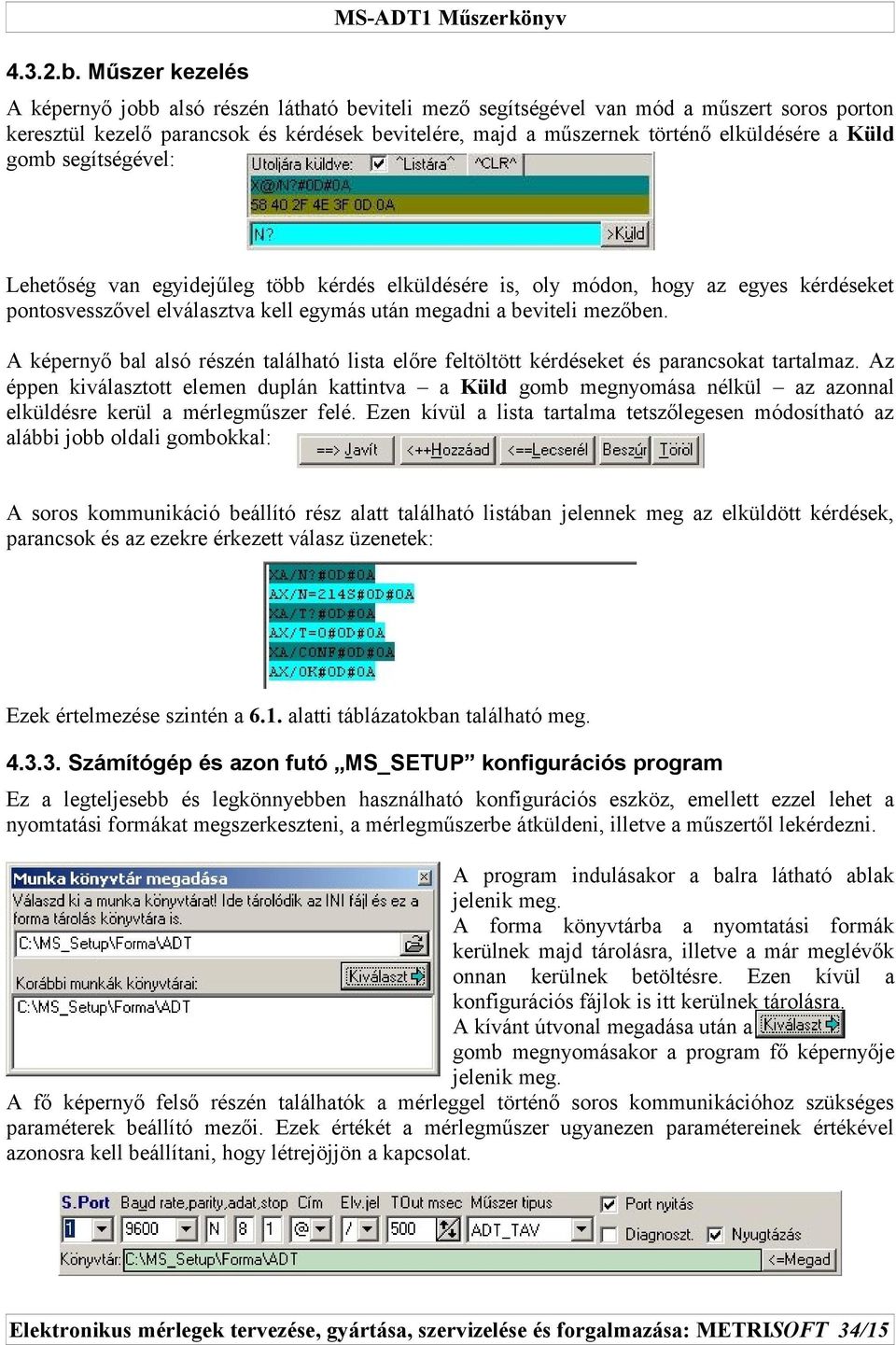

15 4.3.2.b. Műszer kezelés A képernyő jobb alsó részén látható beviteli mező segítségével van mód a műszert soros porton keresztül kezelő parancsok és kérdések bevitelére, majd a műszernek történő elküldésére a Küld gomb segítségével: Lehetőség van egyidejűleg több kérdés elküldésére is, oly módon, hogy az egyes kérdéseket pontosvesszővel elválasztva kell egymás után megadni a beviteli mezőben. A képernyő bal alsó részén található lista előre feltöltött kérdéseket és parancsokat tartalmaz. Az éppen kiválasztott elemen duplán kattintva a Küld gomb megnyomása nélkül az azonnal elküldésre kerül a mérlegműszer felé. Ezen kívül a lista tartalma tetszőlegesen módosítható az alábbi jobb oldali gombokkal: A soros kommunikáció beállító rész alatt található listában jelennek meg az elküldött kérdések, parancsok és az ezekre érkezett válasz üzenetek: Ezek értelmezése szintén a 6.1. alatti táblázatokban található meg Számítógép és azon futó MS_SETUP konfigurációs program Ez a legteljesebb és legkönnyebben használható konfigurációs eszköz, emellett ezzel lehet a nyomtatási formákat megszerkeszteni, a mérlegműszerbe átküldeni, illetve a műszertől lekérdezni. A program indulásakor a balra látható ablak jelenik meg. A forma könyvtárba a nyomtatási formák kerülnek majd tárolásra, illetve a már meglévők onnan kerülnek betöltésre. Ezen kívül a konfigurációs fájlok is itt kerülnek tárolásra. A kívánt útvonal megadása után a gomb megnyomásakor a program fő képernyője jelenik meg. A fő képernyő felső részén találhatók a mérleggel történő soros kommunikációhoz szükséges paraméterek beállító mezői. Ezek értékét a mérlegműszer ugyanezen paramétereinek értékével azonosra kell beállítani, hogy létrejöjjön a kapcsolat. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/15

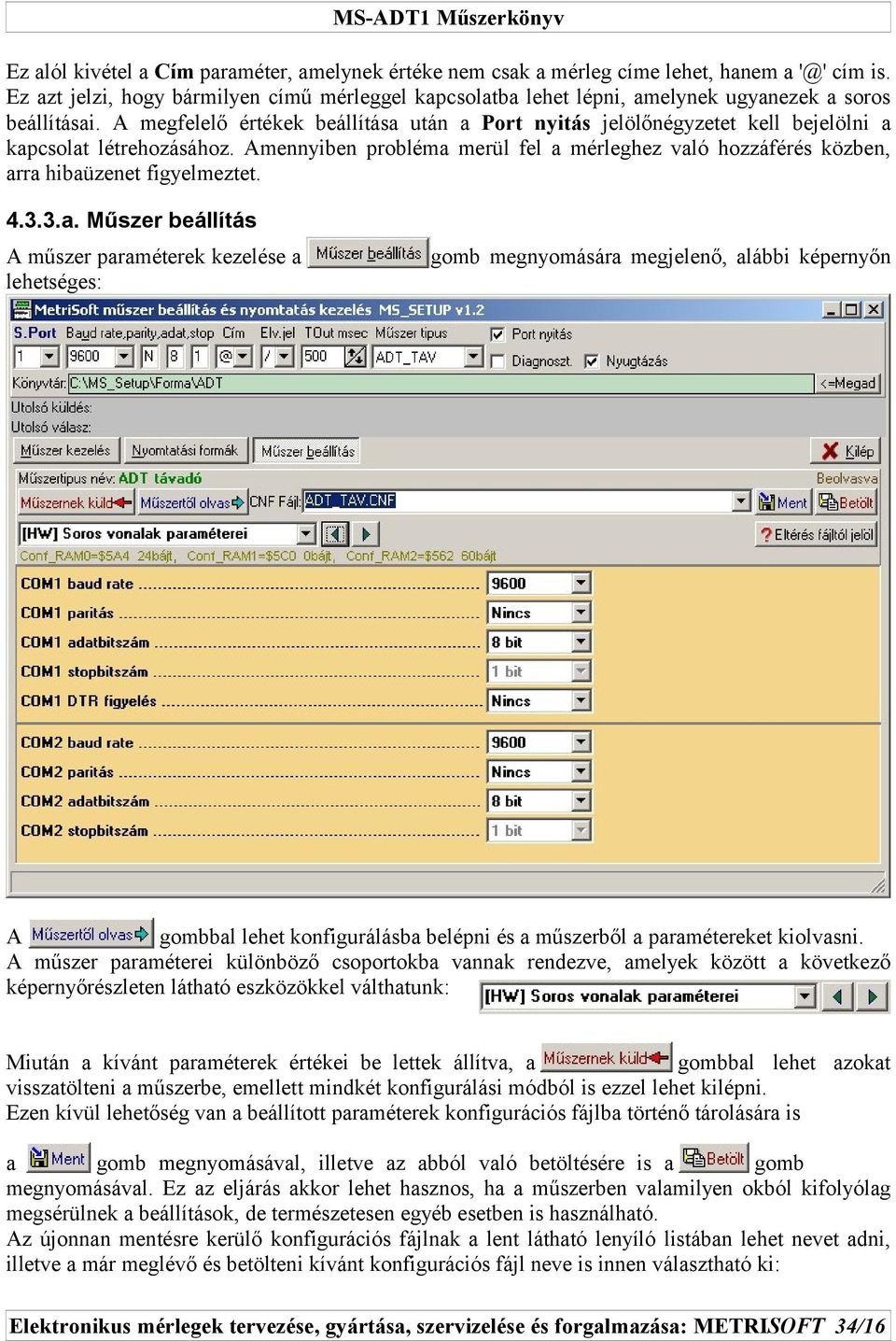

16 Ez alól kivétel a Cím paraméter, amelynek értéke nem csak a mérleg címe lehet, hanem a '@' cím is. Ez azt jelzi, hogy bármilyen című mérleggel kapcsolatba lehet lépni, amelynek ugyanezek a soros beállításai. A megfelelő értékek beállítása után a Port nyitás jelölőnégyzetet kell bejelölni a kapcsolat létrehozásához. Amennyiben probléma merül fel a mérleghez való hozzáférés közben, arra hibaüzenet figyelmeztet a. Műszer beállítás A műszer paraméterek kezelése a lehetséges: gomb megnyomására megjelenő, alábbi képernyőn A gombbal lehet konfigurálásba belépni és a műszerből a paramétereket kiolvasni. A műszer paraméterei különböző csoportokba vannak rendezve, amelyek között a következő képernyőrészleten látható eszközökkel válthatunk: Miután a kívánt paraméterek értékei be lettek állítva, a gombbal lehet azokat visszatölteni a műszerbe, emellett mindkét konfigurálási módból is ezzel lehet kilépni. Ezen kívül lehetőség van a beállított paraméterek konfigurációs fájlba történő tárolására is a gomb megnyomásával, illetve az abból való betöltésére is a gomb megnyomásával. Ez az eljárás akkor lehet hasznos, ha a műszerben valamilyen okból kifolyólag megsérülnek a beállítások, de természetesen egyéb esetben is használható. Az újonnan mentésre kerülő konfigurációs fájlnak a lent látható lenyíló listában lehet nevet adni, illetve a már meglévő és betölteni kívánt konfigurációs fájl neve is innen választható ki: Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/16

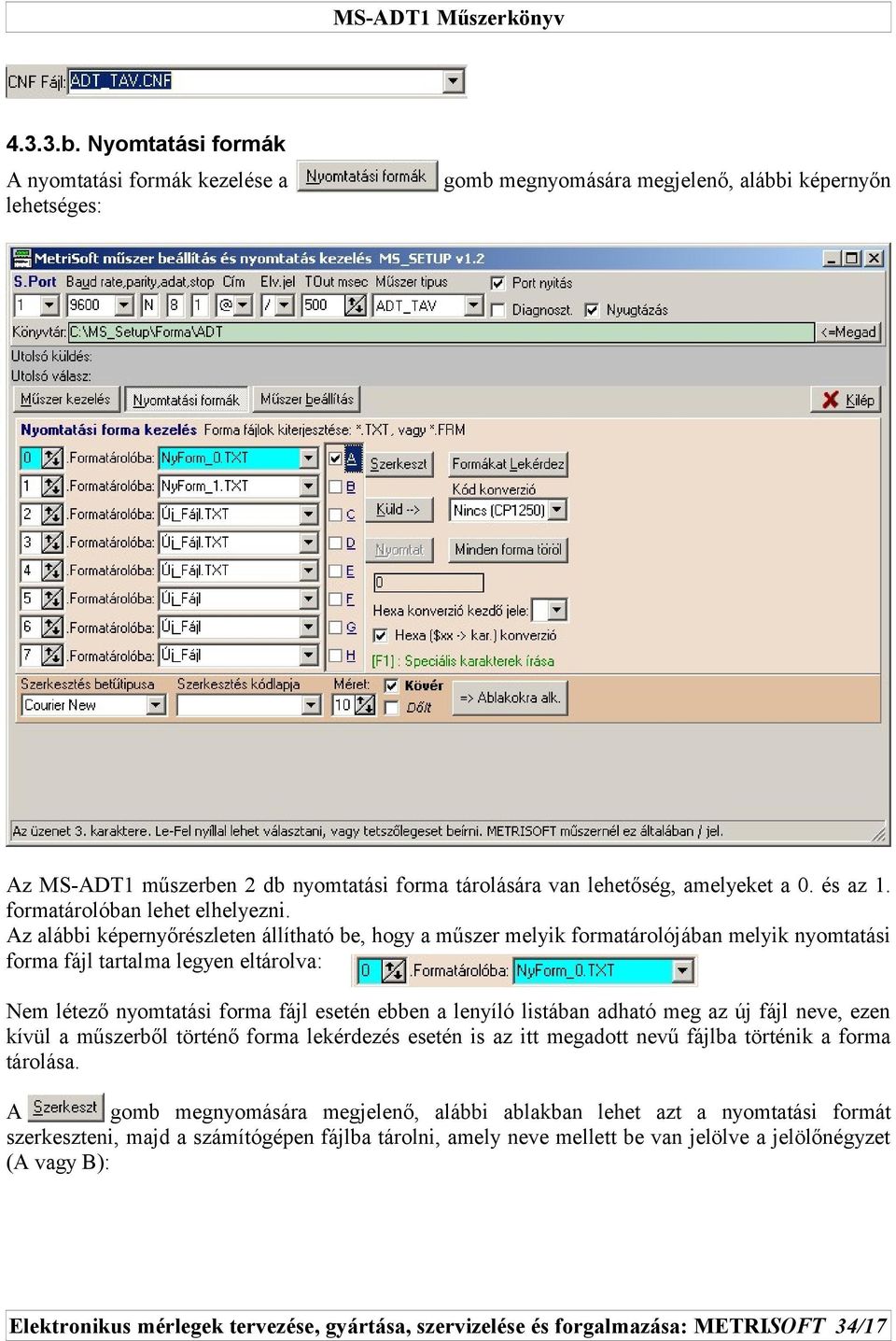

17 4.3.3.b. Nyomtatási formák A nyomtatási formák kezelése a lehetséges: gomb megnyomására megjelenő, alábbi képernyőn Az MS-ADT1 műszerben 2 db nyomtatási forma tárolására van lehetőség, amelyeket a 0. és az 1. formatárolóban lehet elhelyezni. Az alábbi képernyőrészleten állítható be, hogy a műszer melyik formatárolójában melyik nyomtatási forma fájl tartalma legyen eltárolva: Nem létező nyomtatási forma fájl esetén ebben a lenyíló listában adható meg az új fájl neve, ezen kívül a műszerből történő forma lekérdezés esetén is az itt megadott nevű fájlba történik a forma tárolása. A gomb megnyomására megjelenő, alábbi ablakban lehet azt a nyomtatási formát szerkeszteni, majd a számítógépen fájlba tárolni, amely neve mellett be van jelölve a jelölőnégyzet (A vagy B): Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/17

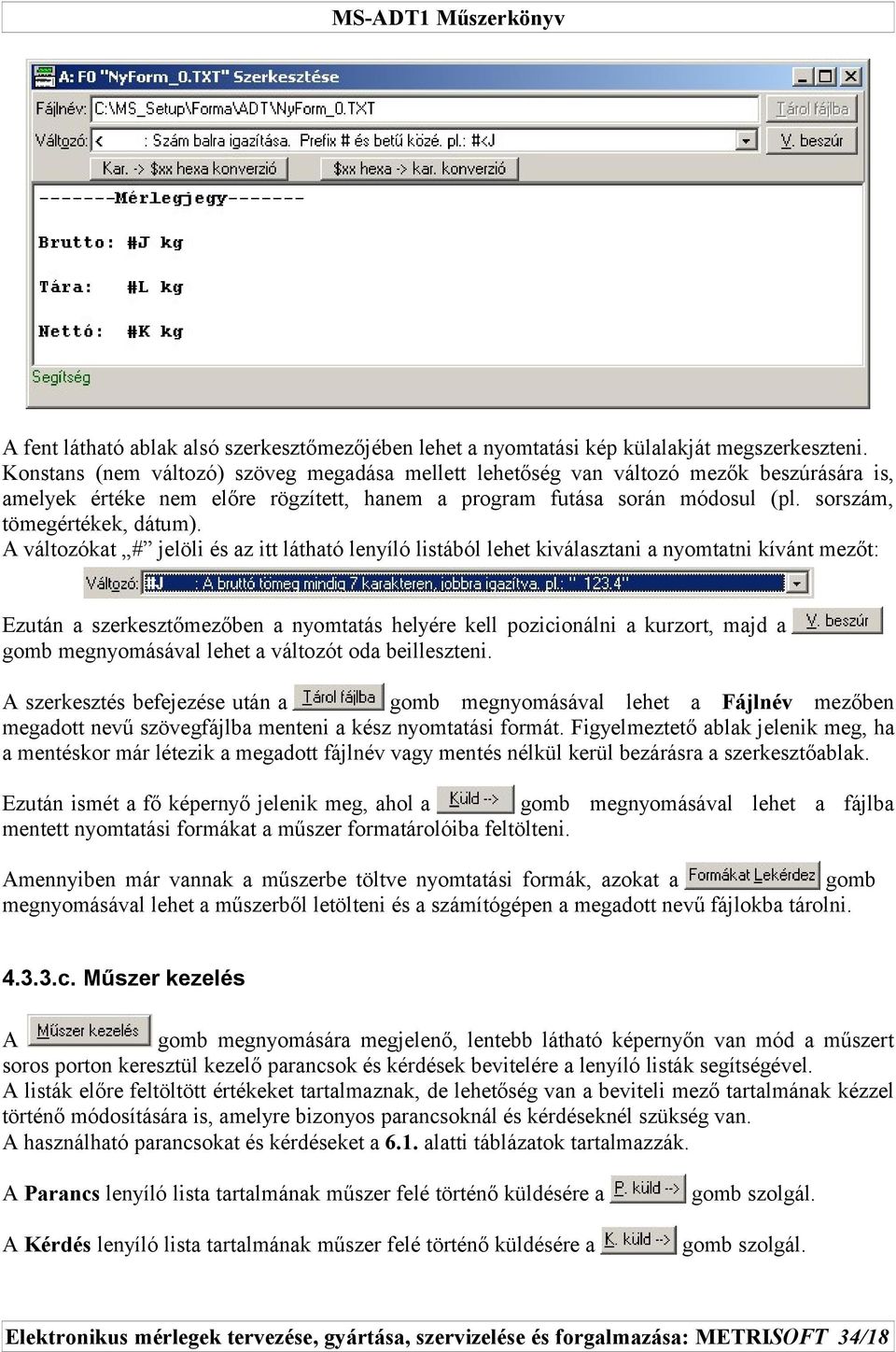

18 A fent látható ablak alsó szerkesztőmezőjében lehet a nyomtatási kép külalakját megszerkeszteni. Konstans (nem változó) szöveg megadása mellett lehetőség van változó mezők beszúrására is, amelyek értéke nem előre rögzített, hanem a program futása során módosul (pl. sorszám, tömegértékek, dátum). A változókat # jelöli és az itt látható lenyíló listából lehet kiválasztani a nyomtatni kívánt mezőt: Ezután a szerkesztőmezőben a nyomtatás helyére kell pozicionálni a kurzort, majd a gomb megnyomásával lehet a változót oda beilleszteni. A szerkesztés befejezése után a gomb megnyomásával lehet a Fájlnév mezőben megadott nevű szövegfájlba menteni a kész nyomtatási formát. Figyelmeztető ablak jelenik meg, ha a mentéskor már létezik a megadott fájlnév vagy mentés nélkül kerül bezárásra a szerkesztőablak. Ezután ismét a fő képernyő jelenik meg, ahol a gomb megnyomásával lehet a fájlba mentett nyomtatási formákat a műszer formatárolóiba feltölteni. Amennyiben már vannak a műszerbe töltve nyomtatási formák, azokat a gomb megnyomásával lehet a műszerből letölteni és a számítógépen a megadott nevű fájlokba tárolni c. Műszer kezelés A gomb megnyomására megjelenő, lentebb látható képernyőn van mód a műszert soros porton keresztül kezelő parancsok és kérdések bevitelére a lenyíló listák segítségével. A listák előre feltöltött értékeket tartalmaznak, de lehetőség van a beviteli mező tartalmának kézzel történő módosítására is, amelyre bizonyos parancsoknál és kérdéseknél szükség van. A használható parancsokat és kérdéseket a 6.1. alatti táblázatok tartalmazzák. A Parancs lenyíló lista tartalmának műszer felé történő küldésére a A Kérdés lenyíló lista tartalmának műszer felé történő küldésére a gomb szolgál. gomb szolgál. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/18

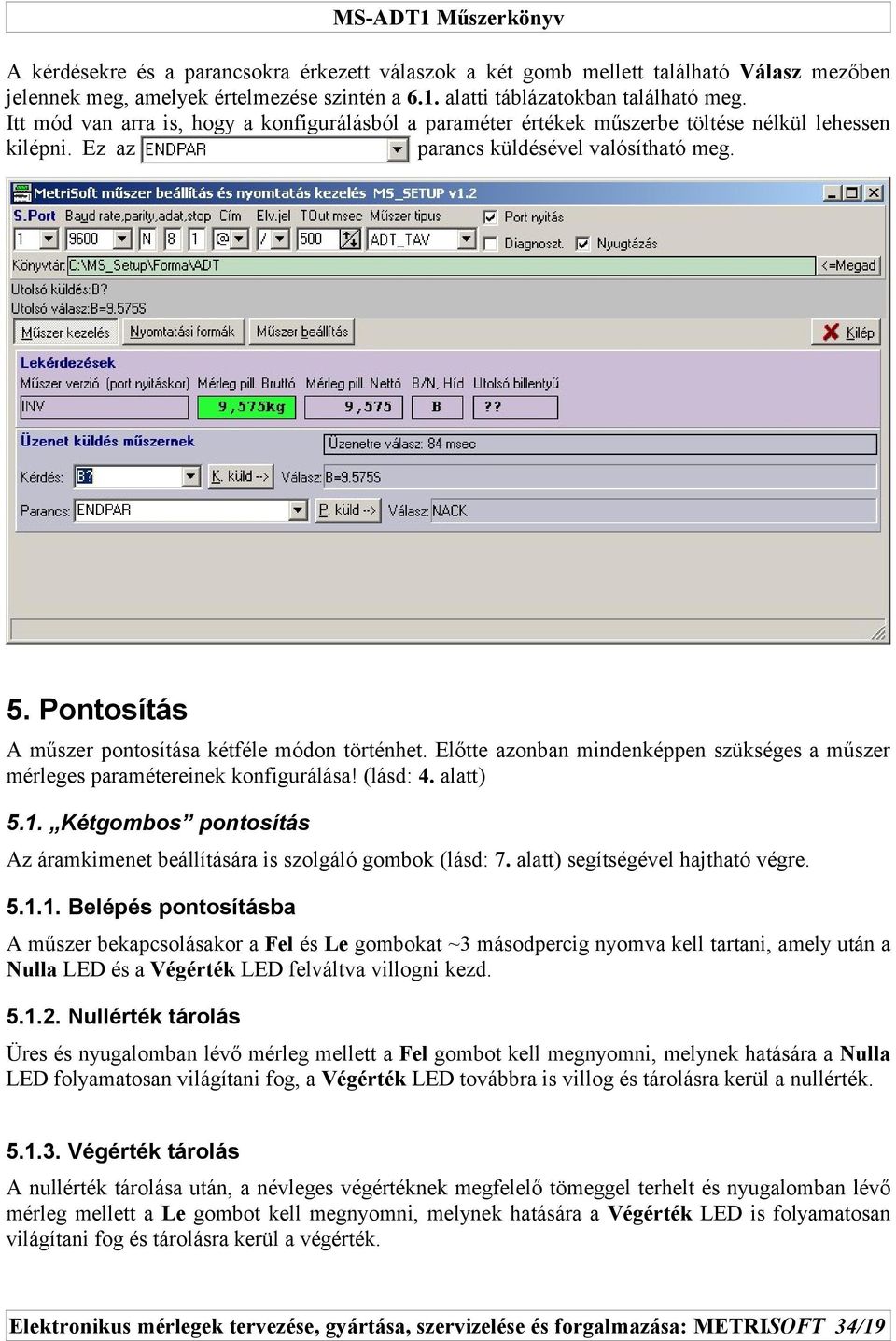

19 A kérdésekre és a parancsokra érkezett válaszok a két gomb mellett található Válasz mezőben jelennek meg, amelyek értelmezése szintén a 6.1. alatti táblázatokban található meg. Itt mód van arra is, hogy a konfigurálásból a paraméter értékek műszerbe töltése nélkül lehessen kilépni. Ez az parancs küldésével valósítható meg. 5. Pontosítás A műszer pontosítása kétféle módon történhet. Előtte azonban mindenképpen szükséges a műszer mérleges paramétereinek konfigurálása! (lásd: 4. alatt) 5.1. Kétgombos pontosítás Az áramkimenet beállítására is szolgáló gombok (lásd: 7. alatt) segítségével hajtható végre Belépés pontosításba A műszer bekapcsolásakor a Fel és Le gombokat ~3 másodpercig nyomva kell tartani, amely után a Nulla LED és a Végérték LED felváltva villogni kezd Nullérték tárolás Üres és nyugalomban lévő mérleg mellett a Fel gombot kell megnyomni, melynek hatására a Nulla LED folyamatosan világítani fog, a Végérték LED továbbra is villog és tárolásra kerül a nullérték Végérték tárolás A nullérték tárolása után, a névleges végértéknek megfelelő tömeggel terhelt és nyugalomban lévő mérleg mellett a Le gombot kell megnyomni, melynek hatására a Végérték LED is folyamatosan világítani fog és tárolásra kerül a végérték. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/19

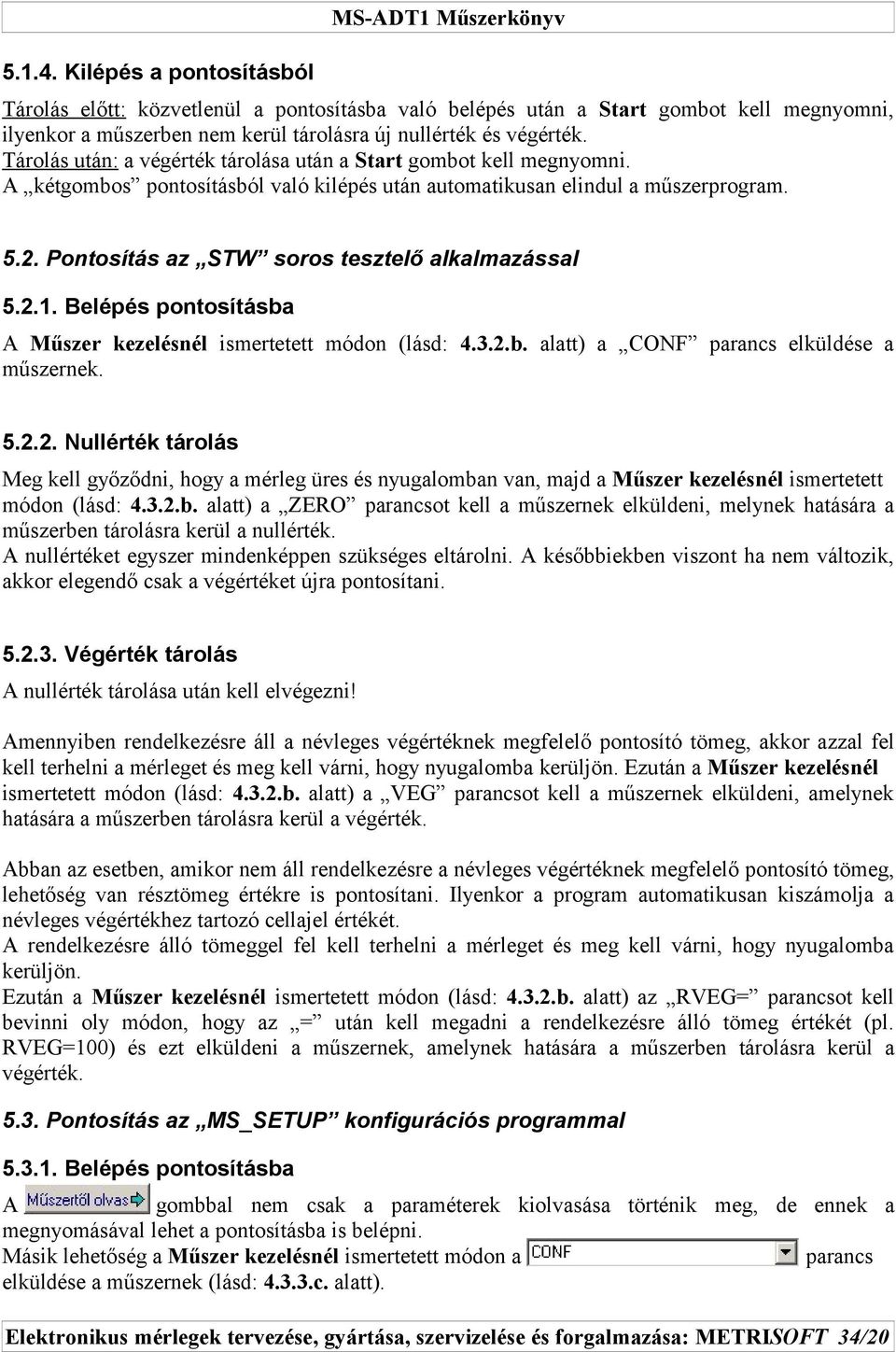

20 Kilépés a pontosításból Tárolás előtt: közvetlenül a pontosításba való belépés után a Start gombot kell megnyomni, ilyenkor a műszerben nem kerül tárolásra új nullérték és végérték. Tárolás után: a végérték tárolása után a Start gombot kell megnyomni. A kétgombos pontosításból való kilépés után automatikusan elindul a műszerprogram Pontosítás az STW soros tesztelő alkalmazással Belépés pontosításba A Műszer kezelésnél ismertetett módon (lásd: b. alatt) a CONF parancs elküldése a műszernek Nullérték tárolás Meg kell győződni, hogy a mérleg üres és nyugalomban van, majd a Műszer kezelésnél ismertetett módon (lásd: b. alatt) a ZERO parancsot kell a műszernek elküldeni, melynek hatására a műszerben tárolásra kerül a nullérték. A nullértéket egyszer mindenképpen szükséges eltárolni. A későbbiekben viszont ha nem változik, akkor elegendő csak a végértéket újra pontosítani Végérték tárolás A nullérték tárolása után kell elvégezni! Amennyiben rendelkezésre áll a névleges végértéknek megfelelő pontosító tömeg, akkor azzal fel kell terhelni a mérleget és meg kell várni, hogy nyugalomba kerüljön. Ezután a Műszer kezelésnél ismertetett módon (lásd: b. alatt) a VEG parancsot kell a műszernek elküldeni, amelynek hatására a műszerben tárolásra kerül a végérték. Abban az esetben, amikor nem áll rendelkezésre a névleges végértéknek megfelelő pontosító tömeg, lehetőség van résztömeg értékre is pontosítani. Ilyenkor a program automatikusan kiszámolja a névleges végértékhez tartozó cellajel értékét. A rendelkezésre álló tömeggel fel kell terhelni a mérleget és meg kell várni, hogy nyugalomba kerüljön. Ezután a Műszer kezelésnél ismertetett módon (lásd: b. alatt) az RVEG= parancsot kell bevinni oly módon, hogy az = után kell megadni a rendelkezésre álló tömeg értékét (pl. RVEG=100) és ezt elküldeni a műszernek, amelynek hatására a műszerben tárolásra kerül a végérték Pontosítás az MS_SETUP konfigurációs programmal Belépés pontosításba A gombbal nem csak a paraméterek kiolvasása történik meg, de ennek a megnyomásával lehet a pontosításba is belépni. Másik lehetőség a Műszer kezelésnél ismertetett módon a parancs elküldése a műszernek (lásd: c. alatt). Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása: METRISOFT 34/20
