1 APB mini PLC és SH-300 univerzális kijelző Általános használati útmutató

2 Fizikai összeköttetési lehetőségek: RS232 APB-232 RS485 A APB-EXPMC B

3 SH-300 program beállítások: Kiválasztjuk a megfelelő PLC-t. Connect(C) >> Set plc type (P)... PLC: PLC típusa Communication settings: Kommunikációs beállítások. Baud rate: Kommunikáció sebessége Data bits: Adatbitek Stop bits: Stopbitek Parity: Paritás LAMP : kétállapotú (bites) elem megjelenítése Alkalmazásával megjeleníthető az APB mini PLC bemeneteinek(i), kimeneteinek(q) vagy belső tárolóinak (M) állapota. Position: Elem helye a kijelzőn Style: Elem stílusa (Double-dupla méretű) Data setting: elem adatainak beállítása: Type: Megjeleníteni kívánt regiszter típusa (I-bemenet, Q-kimenet, M-merker) Address: A megjeleníteni kívánt regiszter címe Shape: Az elem körvonala (Round-kerek, Square-négyzetes) Logic: Az elem megjelenítésére vonatkozó logika (Positive-pozitív, Negative-negatív)

4 TOUCH BUTTON elem Alkalmazásával megváltoztatható az APB mini PLC bemeneteinek(i), kimeneteinek(q) vagy belső tárolóinak (M) állapota. Segítségével közvetlenül válthatunk képernyőt, vagy megadott értéket írhatunk egy regiszterbe. Position: Elem helye a kijelzőn Style: Elem stílusa (Double-dupla méretű, Reverse-ellentétes megjelenésű) Key: Kiválaszthatjuk melyik gombunkat szeretnénk használni Hand: Kijelzőn kéz ikon jelenik meg a gomb mellett

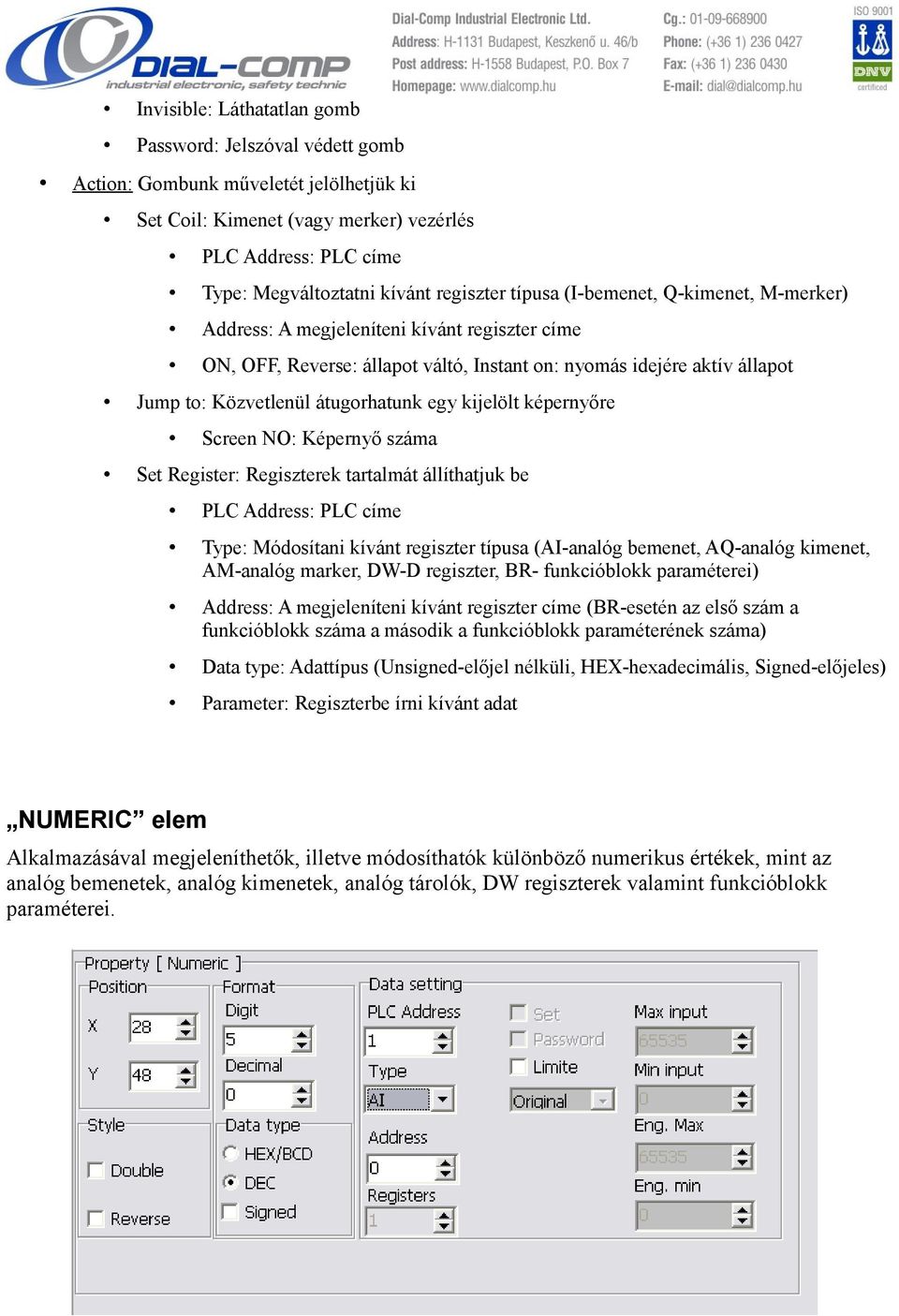

5 Invisible: Láthatatlan gomb Password: Jelszóval védett gomb Action: Gombunk műveletét jelölhetjük ki Set Coil: Kimenet (vagy merker) vezérlés Type: Megváltoztatni kívánt regiszter típusa (I-bemenet, Q-kimenet, M-merker) Address: A megjeleníteni kívánt regiszter címe ON, OFF, Reverse: állapot váltó, Instant on: nyomás idejére aktív állapot Jump to: Közvetlenül átugorhatunk egy kijelölt képernyőre Screen NO: Képernyő száma Set Register: Regiszterek tartalmát állíthatjuk be Type: Módosítani kívánt regiszter típusa (AI-analóg bemenet, AQ-analóg kimenet, AM-analóg marker, DW-D regiszter, BR- funkcióblokk paraméterei) Address: A megjeleníteni kívánt regiszter címe (BR-esetén az első szám a funkcióblokk száma a második a funkcióblokk paraméterének száma) Data type: Adattípus (Unsigned-előjel nélküli, HEX-hexadecimális, Signed-előjeles) Parameter: Regiszterbe írni kívánt adat NUMERIC elem Alkalmazásával megjeleníthetők, illetve módosíthatók különböző numerikus értékek, mint az analóg bemenetek, analóg kimenetek, analóg tárolók, DW regiszterek valamint funkcióblokk paraméterei.

6 Position: Elem helye a kijelzőn Style: Elem stílusa (Double-dupla méretű, Reverse-ellentétes megjelenésű) Format: Elem egész és tizedes számai (Digit-egész szám, Decimal-decimális szám) Data type: Adattípus (HEX/BCD-Hexadecimális/BCD, DEC-decimális, Signed-előjeles) Data setting: Elem adatainak beállítása Type: Megjeleníteni/módosítani kívánt regiszter típusa (AI-analóg bemenet, AQ-analóg kimenet, AM-analóg marker, DW-D regiszter, BR- funkcióblokk paraméterei) Address: A megjeleníteni kívánt regiszter címe (BR-esetén az első szám a funkcióblokk száma a második a funkcióblokk paraméterének száma) Set: Elem módosítható Password: Jelszóval védett módosítás Limite: Ha az elem módosítható, akkor a bevitelhez megadható egy maximális és egy minimális érték Original, Projekt: Maximum, minimum értékek eredeti állapotba (Original) vagy konvertált állapotba (Project) kerüljön megjelenítésre. Konvertált állapot számítása: Konvertált adat = Eng min + (eredeti érték- Min input) x (Eng max Eng min) / (Max input Min input)

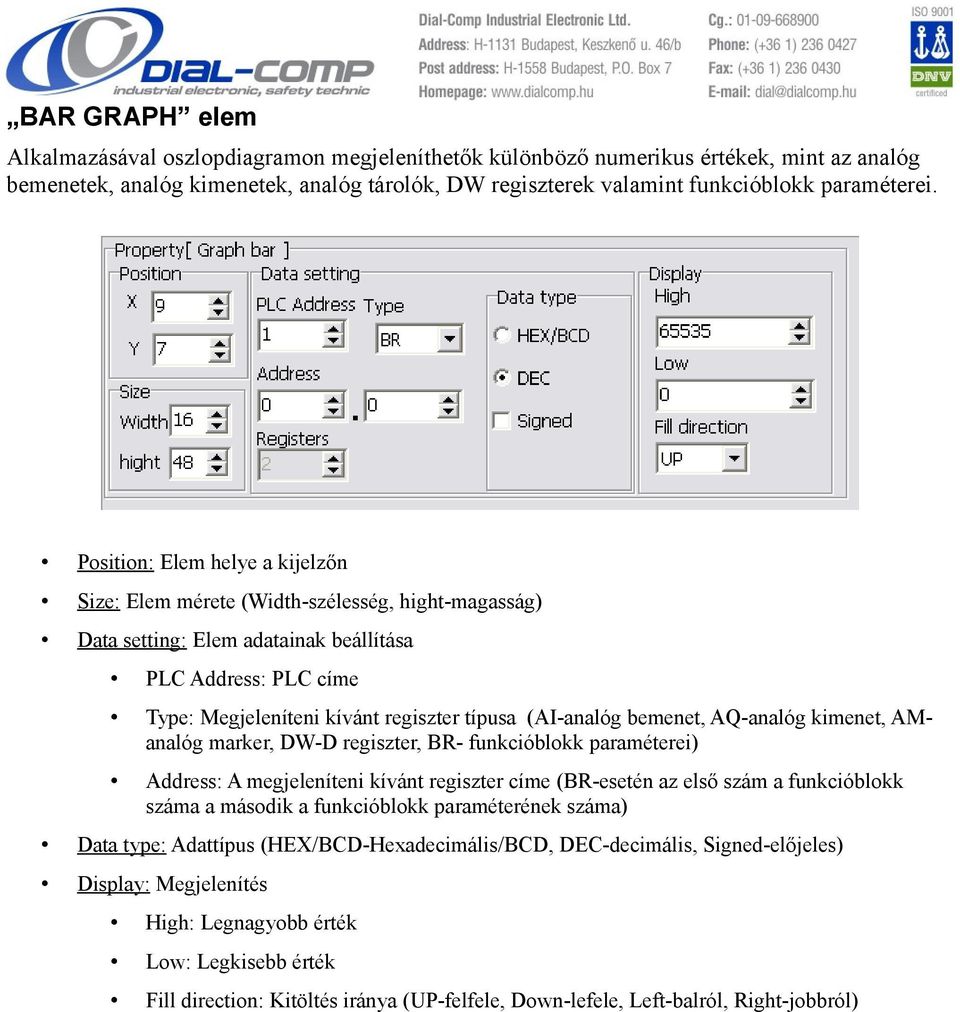

7 BAR GRAPH elem Alkalmazásával oszlopdiagramon megjeleníthetők különböző numerikus értékek, mint az analóg bemenetek, analóg kimenetek, analóg tárolók, DW regiszterek valamint funkcióblokk paraméterei. Position: Elem helye a kijelzőn Size: Elem mérete (Width-szélesség, hight-magasság) Data setting: Elem adatainak beállítása Type: Megjeleníteni kívánt regiszter típusa (AI-analóg bemenet, AQ-analóg kimenet, AManalóg marker, DW-D regiszter, BR- funkcióblokk paraméterei) Address: A megjeleníteni kívánt regiszter címe (BR-esetén az első szám a funkcióblokk száma a második a funkcióblokk paraméterének száma) Data type: Adattípus (HEX/BCD-Hexadecimális/BCD, DEC-decimális, Signed-előjeles) Display: Megjelenítés High: Legnagyobb érték Low: Legkisebb érték Fill direction: Kitöltés iránya (UP-felfele, Down-lefele, Left-balról, Right-jobbról)

8 TREND LINE elem Segítségével idődiagramon megjeleníthetők különböző numerikus értékek, mint az analóg bemenetek, analóg kimenetek, analóg tárolók, DW regiszterek valamint funkcióblokk paraméterei. Position: Elem helye a kijelzőn Size: Elem mérete (Width-szélesség, hight-magasság) Data setting: Elem adatainak beállítása Type: Megjeleníteni kívánt regiszter típusa (AI-analóg bemenet, AQ-analóg kimenet, AManalóg marker, DW-D regiszter, BR- funkcióblokk paraméterei) Address: A megjeleníteni kívánt regiszter címe (BR-esetén az első szám a funkcióblokk száma a második a funkcióblokk paraméterének száma) Data type: Adattípus (HEX/BCD-Hexadecimális/BCD, DEC-decimális, Signed-előjeles) Display: Megjelenítés High: Legnagyobb érték Low: Legkisebb érték Data sample: Adatpontok száma Sample Interval: Mintavételezési idő

9 MESSAGE DISPLAY elem: Az APB PLC bemenetének, kimenetének vagy belső tárolójának állapotának függvényében előre megadott szöveg megjelenítéséra használható a kijelzőn. Position: Elem helye a kijelzőn Style: Elem stílusa (Reverse-fordított megjelenítés) Data setting: elem adatainak beállítása: Type: Megjeleníteni kívánt regiszter típusa (I-bemenet, Q-kimenet, M-merker) Address: A megjeleníteni kívánt regiszter címe Message: Megjelenítendő szöveg On Message: Elem aktív állapotakor megjelenő szöveg Off Message: Elem inaktív állapotakor megjelenő szöveg

10 TIMER elem: A Timer elemmel az APB mini PLC-ben lévő dátumot időt tudjuk megjeleníteni. Position: Elem helye a kijelzőn Style: Elem stílusa (Double-dupla méretű, Reverse-fordított megjelenítés) Data setting: elem adatainak beállítása: Type: Megjeleníteni kívánt regiszter típusa ( DW-D regiszter, BR- funkcióblokk paraméterei) Address: A megjeleníteni kívánt regiszter címe Set: Elem módosítható Password: Jelszóval védett módosítás scheduler block: Időzítő, naptári blokk Week type: Hét megjelenítése,

11 Néhány alkalmazási példa: Dátum/idő megjelenítése Az APB mini PLC-ben létrehozzuk egy HOUR blokkot, melynek lábait LO állapotra állítjuk, így nem fogjuk az időt semmilyen bemenettel módosítani. Az SH-300 kijelző programjában a ikonra kattintva elhelyezünk egy TIMER elemet a kijelző területén, és a következő beállításokat végezzük el:

12 Regiszter tartalmának kiíratása, módosítása, jelszavas védelme: Az APB mini PLC-ben létrehozzuk egy BLNK blokkot melynek az engedélyező lábát HI -ra állítjuk, a Time(TH) időt pedig DW0-al fogjuk megadni. A blokk kimenetére Q00-t kötöttük, a DW1 regiszterben pedig az aktuális értéket tároljuk.

13 Az SH-300 kijelző programjában a ikonra kattintva elhelyezünk egy Numeric elemet és a következő beállításokat végezzük el rajta: Ezekkel a beállításokkal módosíthatjuk (Set), jelszóval védtük (Password) valamint limitáltuk a bevihető értéket (Limite). A jelszó megadásához a Screen >> SH-300 Config menübe lépve a Password mezőt kitöltve adhatjuk meg a jelszót: Az előzőhöz hasonlóan elhelyezünk egy újabb Numeric mezőt a következő beállításokkal: Ebben az esetben a Limite funkció alatt a Project lehetőséget választjuk, így a kijelezni kívánt értékünket átszámítva fogjuk látni. A korábban említett képletbe behelyettesítve az értékeket megkapjuk, hogy pl bemenő értéknél 6666 érték lesz megjelenítve a kijelzőn.lehetőségünk

14 van DW regiszterek nélkül is módosítani blokkjaink értékeit. Az előző példánkban kicsit módosítva a BLNK blokkot visszaállítjuk az alap értékekre. Így most nem a DW0 adja meg a Time(TH) értéket hanem amit az APB programban megadtunk az lesz a blokkban. A blokkok 0. paramétere az aktuális értéke. Az SH-300 kijelzővel most közvetlenül a blokk értékeit fogjuk módosítani. Kiválasztottuk, hogy azt a blokkot módosítsuk (BR) amelyik címe 1 (Address), valamint ennek a blokknak az 1 paraméterét ez a Time(TH)-nak felel meg. A következő ábrán a Time(LH)-nak megfelelő értéket módosítjuk ez a blokk 2. paramétere lesz.

15 Megjegyzés: Ebben az esetben a kijelzőn megjelenő számok ms-ban értendőek.
