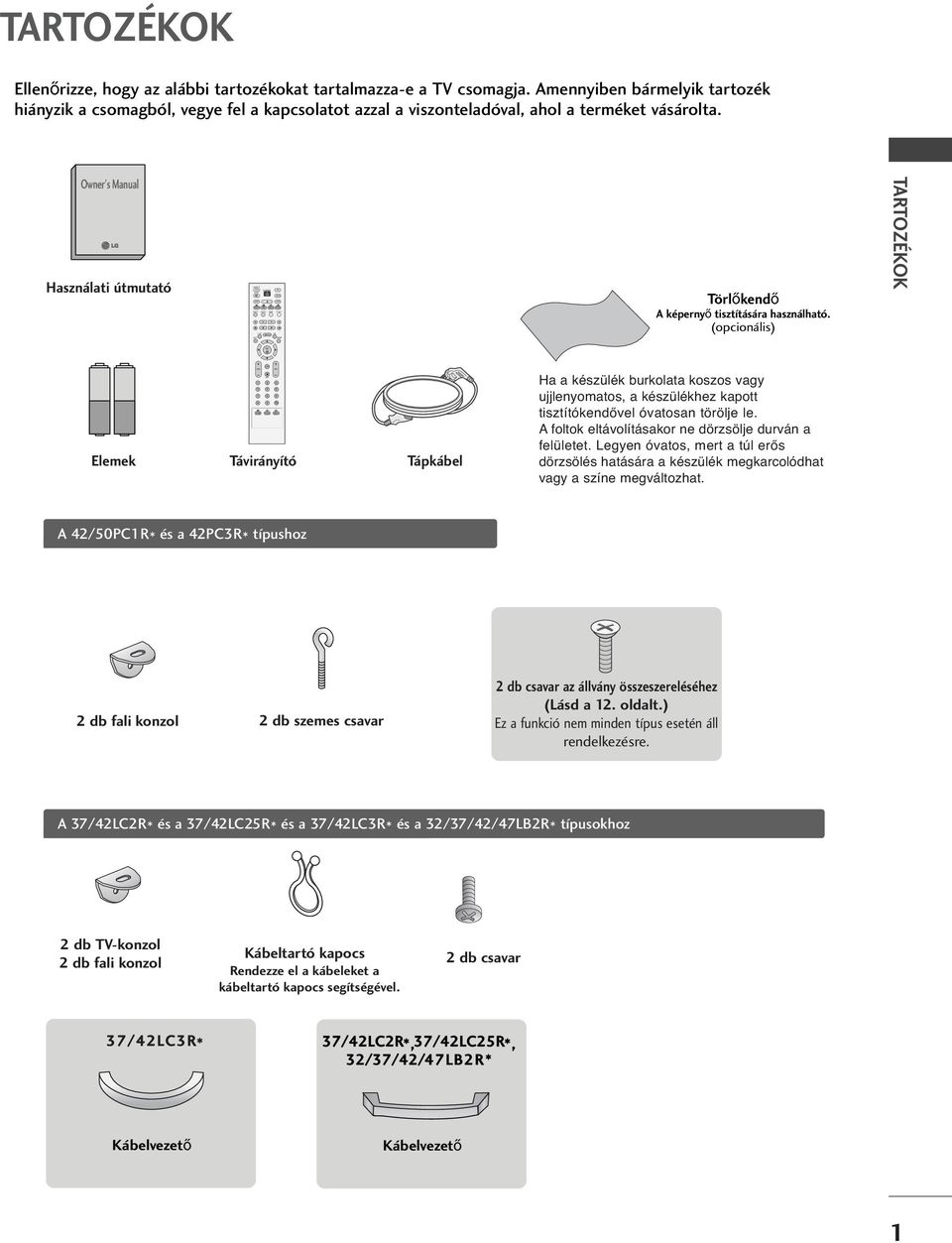

3 INPUT TV INPUT ARC OK TV DVD PIP PR- PIP PR+ SWAP PIP INPUT LIST I/II MENU EXIT SLEEP VOL POWER TEXT PIP SIZE POSTION Q.VIEW MUTE PR VCR FAV? TIME REVEAL INDEX TARTOZÉKOK Ellen rizze, hogy az alábbi tartozékokat tartalmazza-e a TV csomagja. Amennyiben bármelyik tartozék hiányzik a csomagból, vegye fel a kapcsolatot azzal a viszonteladóval, ahol a terméket vásárolta. Owner's Manual Használati útmutató Törl kend A képerny tisztítására használható. (opcionális) TARTOZÉKOK Elemek * Távirányító Tápkábel Ha a készülék burkolata koszos vagy ujjlenyomatos, a készülékhez kapott tisztítókendővel óvatosan törölje le. A foltok eltávolításakor ne dörzsölje durván a felületet. Legyen óvatos, mert a túl erős dörzsölés hatására a készülék megkarcolódhat vagy a színe megváltozhat. A /50PCR* és a PCR* típushoz db fali konzol db szemes csavar db csavar az állvány összeszereléséhez (Lásd a. oldalt.) Ez a funkció nem minden típus esetén áll rendelkezésre. A 7/LCR* és a 7/LC5R* és a 7/LCR* és a /7//7LBR* típusokhoz db TV-konzol Kábeltartó kapocs db fali konzol db csavar Rendezze el a kábeleket a kábeltartó kapocs segítségével. 7/LCR* 7/LCR*,7/LC5R*, /7//7LBR* Kábelvezet Kábelvezet

4 TARTALOM TARTOZÉKOK TV-MENÜ TARTALOM BEVEZETÉS Kezel szervek / Csatlakozási lehet ségek A távirányító gombjainak funkciói / Elemek behelyezése Teletext Be-/kikapcsolás SIMPLE Text TOP Text FASTEXT Speciális teletext-funkciók ELHELYEZÉS Az állvány felállítása Az állvány felállítása / A kábelvezet eltávolítása Magasság/Elforgatható állvány...- Hogyan kell a falhoz er síteni az összeszerelt terméket, hogy védje a készüléket a felborulástól..5-6 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS Antenna csatlakoztatása Videomagnó beállítása Küls AV-forrás beállítása DVD beállítása HDSTB beállítása Számítógép beállítása A TV bekapcsolása SPECIÁLIS FUNKCIÓK A PIP (Kép a képben) / Dupla ablak / POP menü PIP/Dupla ablak/pop használata Programválasztás az alképhez Bemeneti jelforrás választása az alképhez Alkép méretének beállítása (csak PIP módban) Alkép mozgatása (csak PIP módban) PIP Transparency (PIP átlátszóság) (csak PIP módban) A f kép és az alkép felcserélése POP (Osztott képerny : Programkeresés)... TV-MENÜ A képerny n megjelen menübeállítások kiválasztása és módosítása Tévéállomások beállítása Automatikus programbeállítás Kézi programbeállítás Finomhangolás Állomásnév hozzárendelése Jeler sít (opcionális) Programme edit (Program szerkesztése) Kedvenc program A programtáblázat behívása A Picture ( Kép) menü beállításai PSM (Picture Status Memory képállapot-memória) Képbeállítás (PSM felhasználói beállítás).... Színbeállítás (CSM) Kézi szính mérséklet-beállítás (CSM felhasználói beállítás) Function ADVANCED Reset (Alaphelyzet)

5 TV-MENÜ FÜGGELÉK A Sound ( Hang) menü beállításai SSM (Sound Status Memory hangállapot-memória) Hang-frekvenciagörbe beállítása (SSM felhasználói beállítás) AVL (Auto Volume Leveler automatikus hanger -beállítás) Balansz beállítása Hangszóró Sztereó/kett s vétel NICAM-vétel A hangszóró hangkimenetének kiválasztása A távirányító programozása Programozási kódok Ellen rz lista hibakereséshez Karbantartás A termék jellemz i TARTALOM A Time (Id ) menü beállításai Óra beállítása Be-/kikapcsolási id Automatikus alvó üzemmód Alvó üzemmód id zít Speciális beállítások Child Lock (Gyermekzár) ISM Method (Képbeégés-minimalizáló módszer) Low Power (Energiatakarékos üzemmód) XD Demo (XD-bemutató) A Screen ( Képerny ) menü beállításai Automatikus beállítás (csak RGB [PC] módban) Kézi konfigurálás A képformátum beállítása A széles VGA/XGA/UXGA képmód kiválasztása67 Inicializálás (Gyári beállítások visszaállítása)

6 BEVEZETÉS Kezel szervek Ez a kézikönyv a / 50PCR* típusú készüléken elérhet funkciókat mutatja be. Az ábrán a készülék el lapjának egyszer sített képe látható. Az Ön TV-készülékének el lapja némileg eltérhet az ábrán láthatótól. Az el lapon található kezel szervek BEVEZETÉS Tápellátás/készenlét jelz fény Készenléti állapotban pirosan világít. A monitor bekapcsolása után fehéren világít. INPUT MENU OK VOL PR INPUT MENU OK VOL INPUT MENU OK PR VOL PR INPUT (BEMENET) OK gomb Programválasztó gombok gomb Hanger gombok POWER gomb MENU(MENÜ) gomb Ez a kézikönyv a PCR* típusú készüléken elérhet funkciókat mutatja be. < Az el lapon található kezel szervek > PR Programválasztó gombok VOL Hanger gombok OK MENU INPUT OK gomb MENU(MENÜ) gomb INPUT (BEMENET) gomb Távirányító érzékel je POWER gomb Tápellátás/készenlét jelz fény Készenléti állapotban pirosan világít. A monitor bekapcsolása után fehéren világít. < Oldallap >

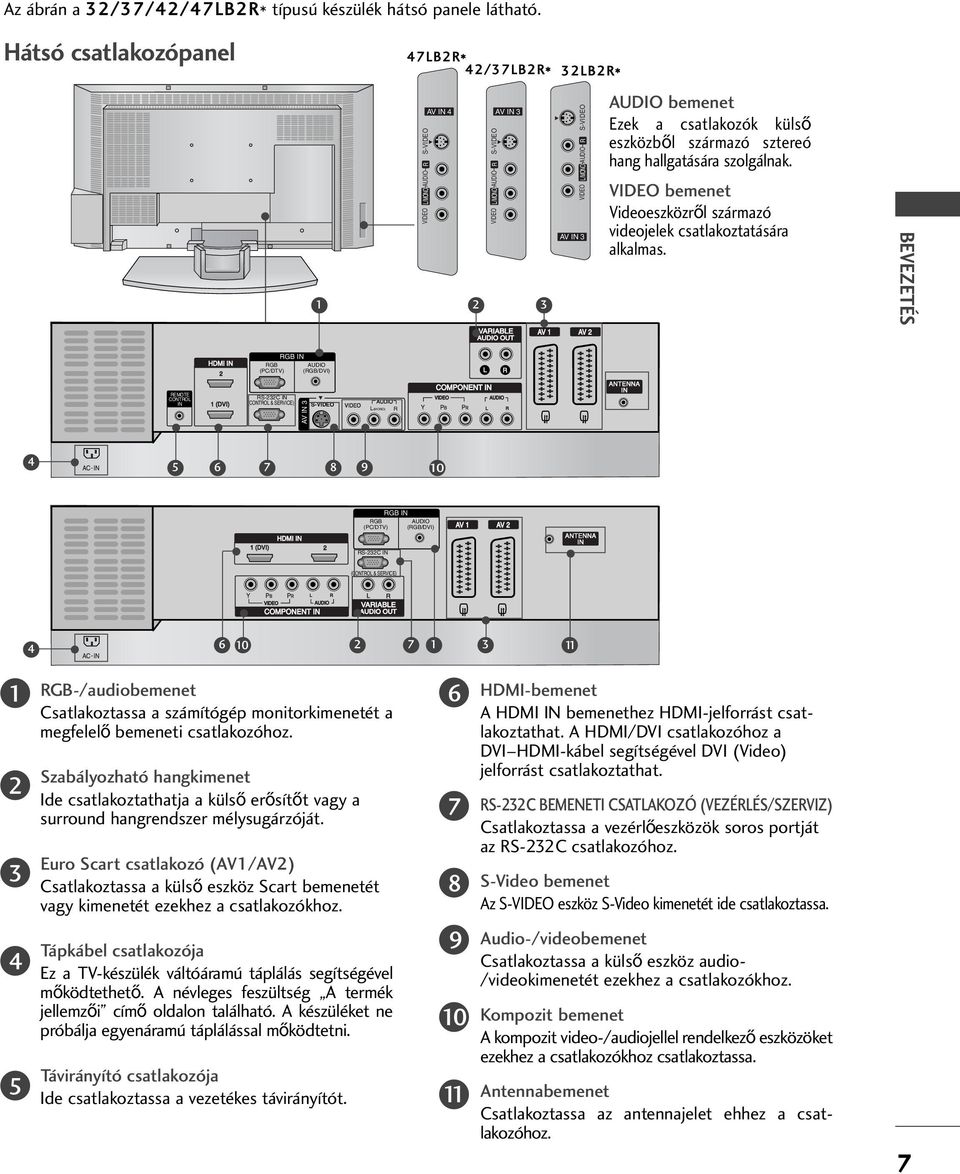

7 Ez a kézikönyv a /7//7LBR* típusú készüléken elérhet funkciókat mutatja be. Az ábrán a készülék el lapjának egyszer sített képe látható. Az Ön TV-készülékének el lapja némileg eltérhet az ábrán láthatótól. Az el lapon található kezel szervek Távirányító érzékel je Index RGB PC BEVEZETÉS RGB PC TV módban AV,,, (Csak a 7LBR*), S-Video módban Component RGB módban Tápellátás/készenlét jelz fény (r) Készenléti állapotban pirosan világít. A monitor bekapcsolása után fehéren világít. HDMI módban Intelligent eye Intelligent eye INPUT ME NU OK VO L PR OK gomb MENU(MENÜ) gomb INPUT (BEMENET) gomb POWER gomb Hanger gombok Programválaszt ó gombok 5

8 BEVEZETÉS Csatlakozási lehet ségek Az ábrán a /50PCR* és a PCR* típusú készülék hátsó panele látható. Hátsó csatlakozópanel BEVEZETÉS AV IN R L/MONO VIDEO (kivéve PCR*) bemenet Ezek a csatlakozók küls eszközb l származó sztereó hang hallgatására szolgálnak. VIDEO bemenet Videoeszközr l származó videojelek csatlakoztatására alkalmas. AV AV AC IN RGB IN VARIABLE OUT HDMI IN RGB (PC/DTV) (RGB/DVI) AV IN COMPONENT IN REMOTE CONTROL IN (DVI) RS-C IN (CONTROL & SERVICE) S-VIDEO VIDEO ( MONO) VIDEO ANTENNA IN RGB-/audiobemenet Csatlakoztassa a számítógép monitorkimenetét a megfelel bemeneti csatlakozóhoz. Szabályozható hangkimenet Ide csatlakoztathatja a küls er sít t vagy a surround hangrendszer mélysugárzóját. Euro Scart csatlakozó (AV/AV) Csatlakoztassa a küls eszköz Scart bemenetét vagy kimenetét ezekhez a csatlakozókhoz HDMI-bemenet A HDMI IN bemenethez HDMI-jelforrást csatlakoztathat. A HDMI/DVI csatlakozóhoz a DVI HDMI-kábel segítségével DVI (Video) jelforrást csatlakoztathat. RS-C BEMENETI CSATLAKOZÓ (VEZÉRLÉS/SZERVIZ) Csatlakoztassa a vezérl eszközök soros portját az RS-C csatlakozóhoz. S-Video bemenet Az S-VIDEO eszköz S-Video kimenetét ide csatlakoztassa. 5 Tápkábel csatlakozója Ez a TV-készülék váltóáramú táplálás segítségével m ködtethet. A névleges feszültség A termék jellemz i cím oldalon található. A készüléket ne próbálja egyenáramú táplálással m ködtetni. Távirányító csatlakozója Ide csatlakoztassa a vezetékes távirányítót. 9 0 Audio-/videobemenet Csatlakoztassa a küls eszköz audio- /videokimenetét ezekhez a csatlakozókhoz. Kompozit bemenet A kompozit video-/audiojellel rendelkez eszközöket ezekhez a csatlakozókhoz csatlakoztassa. Antennabemenet Csatlakoztassa az antennajelet ehhez a csatlakozóhoz. 6

9 Az ábrán a /7//7LBR* típusú készülék hátsó panele látható. Hátsó csatlakozópanel 7LBR* /7LBR * LBR* S-VIDEO VIDEO L/MONO R AV IN S-VIDEO VIDEO L/MONO R AV IN VARIABLE OUT S-VIDEO VIDEO L/MONO R AV IN AV AV bemenet Ezek a csatlakozók küls eszközb l származó sztereó hang hallgatására szolgálnak. VIDEO bemenet Videoeszközr l származó videojelek csatlakoztatására alkalmas. BEVEZETÉS HDMI IN RGB (PC/DTV) RGB IN (RGB/DVI) REMOTE CONTROL IN (DVI) RS-C IN (CONTROL & SERVICE) AV IN S-VIDEO L(MONO) R COMPONENT IN VIDEO ANTENNA IN HDMI IN (DVI) RGB (PC/DTV) RS-C IN RGB IN (RGB/DVI) AV AV ANTENNA IN (CONTROL & SERVICE) VIDEO COMPONENT IN VARIABLE OUT RGB-/audiobemenet Csatlakoztassa a számítógép monitorkimenetét a megfelel bemeneti csatlakozóhoz. Szabályozható hangkimenet Ide csatlakoztathatja a küls er sít t vagy a surround hangrendszer mélysugárzóját. Euro Scart csatlakozó (AV/AV) Csatlakoztassa a küls eszköz Scart bemenetét vagy kimenetét ezekhez a csatlakozókhoz HDMI-bemenet A HDMI IN bemenethez HDMI-jelforrást csatlakoztathat. A HDMI/DVI csatlakozóhoz a DVI HDMI-kábel segítségével DVI (Video) jelforrást csatlakoztathat. RS-C BEMENETI CSATLAKOZÓ (VEZÉRLÉS/SZERVIZ) Csatlakoztassa a vezérl eszközök soros portját az RS-C csatlakozóhoz. S-Video bemenet Az S-VIDEO eszköz S-Video kimenetét ide csatlakoztassa. 5 Tápkábel csatlakozója Ez a TV-készülék váltóáramú táplálás segítségével m ködtethet. A névleges feszültség A termék jellemz i cím oldalon található. A készüléket ne próbálja egyenáramú táplálással m ködtetni. Távirányító csatlakozója Ide csatlakoztassa a vezetékes távirányítót. 9 0 Audio-/videobemenet Csatlakoztassa a küls eszköz audio- /videokimenetét ezekhez a csatlakozókhoz. Kompozit bemenet A kompozit video-/audiojellel rendelkez eszközöket ezekhez a csatlakozókhoz csatlakoztassa. Antennabemenet Csatlakoztassa az antennajelet ehhez a csatlakozóhoz. 7

10 R BEVEZETÉS Kezel szervek Ez a kézikönyv a 7/LCR* és a 7/LC5R* és a 7/LCR* típusú készüléken elérhet funkciókat mutatja be. Az ábrán a készülék el lapjának egyszer sített képe látható. Az Ön TV-készülékének el lapja némileg eltérhet az ábrán láthatótól. <Az el lapon található kezel szervek 7/LCR*, 7/LC5R*> BEVEZETÉS PR Programválasztó gombok Távirányító érzékel je Tápellátás/készenlét jelz fény Készenléti állapotban pirosan világít. A monitor bekapcsolása után fehéren világít. <Az el lapon található kezel szervek 7/LCR*> VOL OK MENU INPUT /I Hanger gombok OK gomb MENU(MENÜ) gomb INPUT (BEMENET) gomb POWER gomb < Oldallap > Távirányító érzékel je Tápellátás/készenlét jelz fény Készenléti állapotban pirosan világít. A monitor bekapcsolása után fehéren világít. 8

11 Csatlakozási lehet ségek Az ábrán a 7/LCR* és a 7/LC5R* és a 7/LCR* típusú készülék hátsó panele látható. Hátsó csatlakozópanel AC IN AV IN VIDEO L/MONO R bemenet Ezek a csatlakozók küls eszközb l származó sztereó hang hallgatására szolgálnak. VIDEO bemenet Videoeszközr l származó videojelek csatlakoztatására alkalmas. BEVEZETÉS AV AV HDMI IN RGB (PC/DTV) RGB IN (RGB/DVI) VARIABLE OUT AC IN REMOTE COMTROL IN (DVI) RS-C IN (CONTROL & SERVICE) AV IN S-VIDEO VIDEO ( MONO) COMPONENT IN VIDEO ANTENNA IN RGB-/audiobemenet Csatlakoztassa a számítógép monitorkimenetét a megfelel bemeneti csatlakozóhoz. Szabályozható hangkimenet Ide csatlakoztathatja a küls er sít t vagy a surround hangrendszer mélysugárzóját. Euro Scart csatlakozó (AV/AV) Csatlakoztassa a küls eszköz Scart bemenetét vagy kimenetét ezekhez a csatlakozókhoz HDMI-bemenet A HDMI IN bemenethez HDMI-jelforrást csatlakoztathat. A HDMI/DVI csatlakozóhoz a DVI HDMI-kábel segítségével DVI (Video) jelforrást csatlakoztathat. RS-C BEMENETI CSATLAKOZÓ (VEZÉRLÉS/SZERVIZ) Csatlakoztassa a vezérl eszközök soros portját az RS-C csatlakozóhoz. S-Video bemenet Az S-VIDEO eszköz S-Video kimenetét ide csatlakoztassa. 5 Tápkábel csatlakozója Ez a TV-készülék váltóáramú táplálás segítségével m ködtethet. A névleges feszültség A termék jellemz i cím oldalon található. A készüléket ne próbálja egyenáramú táplálással m ködtetni. Távirányító csatlakozója Ide csatlakoztassa a vezetékes távirányítót. 9 0 Audio-/videobemenet Csatlakoztassa a küls eszköz audio- /videokimenetét ezekhez a csatlakozókhoz. Kompozit bemenet A kompozit video-/audiojellel rendelkez eszközöket ezekhez a csatlakozókhoz csatlakoztassa. Antennabemenet Csatlakoztassa az antennajelet ehhez a csatlakozóhoz. 9

12 e?e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??e e?e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??e h? h? h? h? h? h? g g g g g g??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??e e?e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? e?e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? h? h? h? h? h? h? g g g g g g??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee???ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee????????????????? BEVEZETÉS A távirányító gombjainak funkciói BEVEZETÉS POWER (TÁPELLÁTÁS) TV INPUT INPUT Készülék bekapcsolása készenléti üzemmódból, illetve kikapcsolása készenléti üzemmódba. A bemeneti üzemmód váltása az AV, AV, S-Video (kivéve/7/lbr*), AV, AV (kivéve PCR*, /7/LBR*), Component, RGB, HDMI/DVI vagy HDMI bemeneti jelforrások között, a képerny ezután a legutóbbi TVállomáshoz tér vissza. A készülék bekapcsolása készenléti üzemmódból. A gomb egyszeri megnyomására az ábrán látható módon megnyílik a képerny n megjelen (OSD) menü. A kívánt bemeneti forrás (TV, AV, AV, S-Video(kivéve/7/LBR*), AV, AV (kivéve PCR*, /7/LBR*), Component, RGB, HDMI/DVI vagy HDMI ) kiválasztásához nyomja meg a D / E, majd az OK gombot. INPUT TV INPUT ARC POWER TV DVD VCR TEXT PIP SIZE POSTION PIP PR- PIP PR+ SWAP PIP INPUT PIP SIZE POSITION PIP PR - /+ SWAP PIP INPUT SZÍNES GOMBOK ARC (méretarány-vezérlés) Fényer beállítása VIDEO- MAGNÓ/DVDvezérl gombok EXIT (KILÉPÉS) A kedvenc képformátum kiválasztása. A képerny fényerejének beállítása. A jelforrás váltása esetén a fényer visszaáll az alapbeállításra. Az alkép váltása PIP (KÉP A KÉPBEN), DW (DUPLA ABLAK), POP (OSZTOTT KÉPERNYÃ)(kivéve 7LBR*) vagy off (kikapcsolt) üzemmódba. Az alképerny méretének beállítása. A kisméret képet mozgatja D / E vagy F / G irányba. Az alképerny bemeneti módjának kiválasztása. A f - és az alképet cseréli fel PIP/Dupla kép üzemmódban/pop. Az alképerny bemeneti módjának kiválasztása. Ezek a gombok a Teletext funkcióhoz (csak TELETEXT funkcióval rendelkez készülékek esetében) vagy programszerkesztéshez használhatók. LG videomagnó vagy DVD-lejátszó vezérlése. Bármely menüpontban megnyomva elrejti az összes. LIST I/II MENU EXIT SLEEP OK Q.VIEW VOL PR MUTE * 0 FAV TIME REVEAL INDEX? LIST (LISTA) MENU (MENÜ) I/II SLEEP (ALVÓ ÜZEMMÓD) Programlista megjelenítése. Menü kiválasztása. A hangkimenet bekapcsolasa. Az alvó üzemmód id zít jének beállítása. 0

13 BEVEZETÉS Nyissa ki a hátoldalon található elemtároló rekesz fedelét. Helyezzen be két,5 voltos AA méretı ceruzaelemet a megfelel polaritás figyelembevételével (figyelje a + és a - jeleket). Ne használjon együtt új és régi, használt elemeket. Elemek behelyezése OK INPUT TV TV INPUT PIP PR- PIP PR+ SWAP PIP INPUT DVD ARC EXIT VOL TIME REVEAL INDEX Q.VIEW MUTE PR SLEEP LIST I/II MENU TEXT PIP SIZE POSTION VCR POWER * 0 FAV? MODE (MÓD) A távirányító üzemmódjának kiválasztása. TELETEXT gombok Ezek a gombok a Teletext funkcióhoz használhatók. További tudnivalókat a Teletext címı részben olvashat. NAVIGÁCIÓS GOMBOK (Fel/le/balra/jo bbra) OK Segítségével navigálhat a képerny n megjelen menükben, és igényei szerint módosíthatja a rendszer beállításait. Beállítás elfogadása vagy az aktuális mód megjelenítése. VOL (HANGERÃ) D / E Q.VIEW (GYORSNÉZET) MUTE (NÉMÍTÁS) PR (PROGRAM) D / E 0-9 számgombok FAV (KEDVENC) * Hanger beállítása. Visszalépés az el z programhoz. Hang ki-, ill. bekapcsolása. Program kiválasztása. Program kiválasztása. Számozott menüelemek kiválasztása. Átvált a kiválasztott kedvenc programra. Nincs funkciója e? e? h? h? h? h? h? h? e??ee??ee??ee??ee??ee? e??ee??ee??ee??ee??ee???????????ee??ee??ee??ee??ee???ee??ee??ee??ee??ee? g g g g g g e? e? h? h? h? h? h? h? e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee???????????ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee???ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? g g g g g g e? e? h? h? h? h? h? h? e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee???????????ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee???ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? g g g g g g e? e? h? h? h? h? h? h? e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? e??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee???????????ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee???ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee??ee? g g g g g g

14 ELHELYEZÉS AZ ÁLLVÁNY FELÁLLÍTÁSA (PCR*, PCR*) Ez a funkció nem minden típus esetén áll rendelkezésre. A ELHELYEZÉS B C Az. ábrán látható módon helyezze a készüléket a képerny vel lefelé egy párnára vagy puha Az állvány kinyitása el tt gy z djön meg arról, hogy az állvány alján található két zár (A) ki van nyitva. A fenti. ábrán látható módon húzza ki az állványt. Az állvány kihajtása után helyezze be a csavarokat az állvány alján található lyukakba (B), és húzza meg ket. A kábeleknek a készülékhez történ csatlakoztatásakor ne oldja ki a zárat (C). Ellenkez esetben a készülék leeshet, ami súlyos személyi sérüléshez vagy a készülék komoly károsodásához vezethet.! MEGJEGYZÉS Az Ön készüléke némileg eltérhet az ábrákon láthatótól. Az állvány becsukása tároláshoz Távolítsa el a csavarokat az állvány alján található lyukakból (B). Ezután húzza ki a két kampót (D) az állvány aljából, majd hajtsa vissza az állványt a készülék hátuljába. Az állvány behajtása után nyomja kifelé az állvány alján található két zárat (A). D A B

15 Alapvet csatlakozások (PDP TV-TÍPUSOK) Ezek a modellek az állvány típusától függ en kétféle kábelvezetési lehet séggel rendelkeznek.. típusú állvány A kábeleket az ábrán látható módon rendezze el.. típusú állvány ELHELYEZÉS Fogja meg a KÁBELVEZET T két kézzel, majd húzza ki az ábrán látható módon. KÁBELVEZET Csatlakoztassa a szükséges kábeleket. További készülékek csatlakoztatásához lásd a Küls berendezés csatlakoztatása cím részt. Helyezze fel ismét a KÁBELVEZET T az ábrán látható módon.

16 ELHELYEZÉS Alapvet csatlakozások (LCD TV-TÍPUSOK) Csatlakoztassa a szükséges kábeleket. Miután megfelel en csatlakoztatta a kábeleket, helyezze el azokat a kábeltartóban. További készülékek csatlakoztatásához lásd a Küls berendezés csatlakoztatása cím részt. Helyezze fel a KÁBELVEZET T az ábrán látható módon. ELHELYEZÉS Fogja össze a kábeleket a mellékelt kábelkötöz vel. A kábelvezet eltávolítása Magasság (LCD TV-TÍPUSOK) Fogja meg a KÁBELVEZET T két kézzel, majd húzza felfelé. Fogja meg a KÁBELVEZET T két kézzel, majd húzza flefelé. (Csak a 7/LCR*)! MEGJEGYZES G Ügyeljen arra, hogy a készüléket felemeléskor ne a KÁBELVEZET NÉL fogja meg. Ha a készülék leesik, az személyi sérüléshez vagy a készülék károsodásához vezethet. Elforgatható állvány - Ez a funkció nem minden típus esetén áll rendelkezésre. -A TV az állványon balra és jobbra is elforgatható 0 fokos szögben, így könnyen beállítható az optimális látószög.

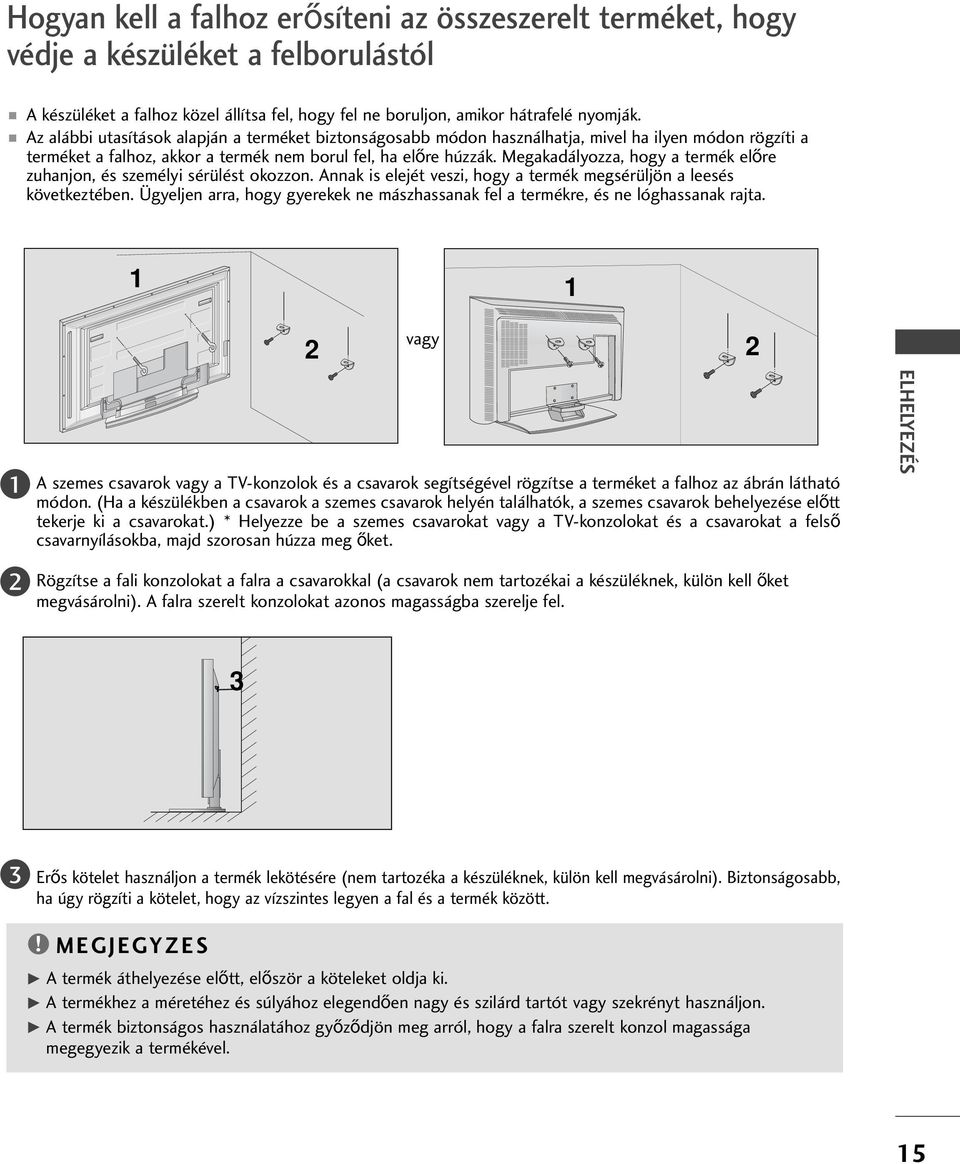

17 Hogyan kell a falhoz er síteni az összeszerelt terméket, hogy védje a készüléket a felborulástól A készüléket a falhoz közel állítsa fel, hogy fel ne boruljon, amikor hátrafelé nyomják. Az alábbi utasítások alapján a terméket biztonságosabb módon használhatja, mivel ha ilyen módon rögzíti a terméket a falhoz, akkor a termék nem borul fel, ha el re húzzák. Megakadályozza, hogy a termék el re zuhanjon, és személyi sérülést okozzon. Annak is elejét veszi, hogy a termék megsérüljön a leesés következtében. Ügyeljen arra, hogy gyerekek ne mászhassanak fel a termékre, és ne lóghassanak rajta. vagy A szemes csavarok vagy a TV-konzolok és a csavarok segítségével rögzítse a terméket a falhoz az ábrán látható módon. (Ha a készülékben a csavarok a szemes csavarok helyén találhatók, a szemes csavarok behelyezése el tt tekerje ki a csavarokat.) * Helyezze be a szemes csavarokat vagy a TV-konzolokat és a csavarokat a fels csavarnyílásokba, majd szorosan húzza meg ket. ELHELYEZÉS Rögzítse a fali konzolokat a falra a csavarokkal (a csavarok nem tartozékai a készüléknek, külön kell ket megvásárolni). A falra szerelt konzolokat azonos magasságba szerelje fel. Er s kötelet használjon a termék lekötésére (nem tartozéka a készüléknek, külön kell megvásárolni). Biztonságosabb, ha úgy rögzíti a kötelet, hogy az vízszintes legyen a fal és a termék között.! MEGJEGYZES G A termék áthelyezése el tt, el ször a köteleket oldja ki. G A termékhez a méretéhez és súlyához elegend en nagy és szilárd tartót vagy szekrényt használjon. G A termék biztonságos használatához gy z djön meg arról, hogy a falra szerelt konzol magassága megegyezik a termékével. 5

18 ELHELYEZÉS AZ ÁLLVÁNY FELÁLLÍTÁSA A TV-készülék számos módon elhelyezhet, például falra, asztalra stb. A TV-készüléket vízszintes felszerelésre alkalmas. FÖLDELÉS Az esetleges áramütés elkerülése érdekében gy z djön meg arról, hogy a földkábel csatlakoztatva van. Ha a földelés semmilyen módon nem lehetséges, szakképzett villanyszerel vel építtessen be külön megszakítót. Ne kísérelje meg a készülék földelését telefonkábelhez, villámhárítóhoz vagy gázcs höz való csatlakoztatással. Áramköri megszakító Tápellátás ELHELYEZÉS A készülék elhelyezése a talpon A megfelel szell zés érdekében a készülék minden oldalán hagyjon szabadon legalább 0 centiméternyi helyet. inches inches inches inches INPUT MENU OK VOL PR Falra szerelés: vízszintes felszerelés A megfelel szell zés érdekében a készülék minden oldalán hagyjon szabadon legalább 0 centiméternyi helyet. A felszereléssel kapcsolatos részletes információt az értékesít t l kaphat, lásd a külön rendelhet dönthet fali tartókonzol fel- szerelési és beállítási útmutatóját. inches inches inches inches inches <Csak a PCR* és a PCR* típus esetén> A fali tartókonzol felszerelése el tt távolítsa el a készülék hátoldalának két csavarját. 6

19 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS A készülékek károsodásának elkerülése érdekében soha ne csatlakoztassa egyetlen berendezés tápkábelét sem addig, amíg nem végzett az összes készülék csatlakoztatásával. Antenna csatlakoztatása Az optimális képmin ség érdekében állítsa be az antenna irányát. Az antennakábel és az átalakító nem a készülék tartozéka. Többlakásos épületek (Csatlakozás fali antennacsatlakozóhoz) Fali antennacsatlakozó ANTENNA IN ANTENNA IN RF koaxiális kábel (75 ohm) VHF-antenna UHF-antenna Kültéri antenna Családi házak (Csatlakozás a kültéri antenna fali csatlakozójához) Azokon a helyeken, ahol gyengébb a vétel, a jobb képmin ség érdekében a jobb oldali ábrán látható módon csatlakoztasson jeler sít t az antennához. Ha a jelet meg kívánja osztani két készülék között, a csatlakoztatáshoz használjon antenna-elosztót. VHF A rögzítéshez fordítsa el az óramutató járásával megegyez irányba. UHF ANTENNA IN ANTENNA IN CSATLAKOZTATÁS ÉS BEÁLLÍTÁS Signal Amplifier ANTENNA IN 7

20 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS Videomagnó beállítása A képzaj (interferencia) elkerülésének érdekében hagyjon megfelel távolságot a videomagnó és a televízió között. Az állókép például videomagnóból származhat. A : arányú képformátum használata esetén el fordulhat, hogy az állókép kés bb is látható marad a képerny szélein. Antennakábellel csatlakoztatva Csatlakoztassa a videomagnó ANT OUT csatlakozóját a készülék ANTENNA IN bemenetéhez. ANT IN IN VCR Csatlakoztassa az antennakábelt a videomagnó ANT I N csatlakozójához. Nyomja meg a videomagnó PLAY (LEJÁTSZÁS) gombját, majd állítsa be a megfelel csatornát a készüléken. AV AV ANTENNA IN AC IN ANTENNA IN S-VIDEO ANT OUT OUT OUTPUT SWITCH (R) (L) VIDEO CSATLAKOZTATÁS ÉS BEÁLLÍTÁS RCA-kábellel csatlakoztatva Kösse össze a videomagnó és a TV-készülék /VIDEO csatlakozóit a megfelel kábellel. A csatlakozók színeinek egyezniük kell. (Videó = sárga, bal audió = fehér, jobb audió = vörös) Helyezzen egy kazettát a videomagnóba, majd nyomja meg a videomagnó PLAY (LEJÁTSZÁS) gombját. (További tudnivalók a videomagnó használati útmutatójában találhatók.) ANT IN ANT OUT RGB (PC/DTV) RGB IN S-VIDEO OUTPUT SWITCH (RGB/DVI) IN OUT (R) (L) VIDEO VCR A távirányító INPUT (BEMENET) gombjával válassza ki az AV bemeneti jelforrást. Ha a videomagnót az elüls AV IN aljzathoz csatlakoztatta, válassza ki az AV bemeneti jelforrást. (kivéve PCR*, /7/LBR*) RS-C IN (CONTROL & SERVICE) RS-C IN (CONTROL& SERVICE) S-VIDEO AV IN ( ) S-VIDEO VIDEO VIDEO AV IN ( MONO)! MEGJEGYZES G Ha monó videomagnóval rendelkezik, csatlakoztassa a lejátszóból kiinduló hangkábelt a készülék L/ MONO csatlakozójához. 8

21 RS-C IN (CONTROL & SERVICE) AV IN S-VIDEO VIDEO ( ) Videomagnó beállítása Scart-kábellel csatlakoztatva AV IN Csatlakoztassa a videomagnó Scart csatlakozóját a készülék AV Scart csatlakozójához. AV AV EO VIDEO ( ) Helyezzen egy kazettát a videomagnóba, majd nyomja meg a videomagnó PLAY (LEJÁTSZÁS) gombját. (További tudnivalók a videomagnó használati útmutatójában találhatók.) ANTENNA IN A távirányító INPUT (BEMENET) gombjával válassza ki az AV bemeneti jelforrást. Ha a videomagnót az AV Scart aljzathoz csatlakoztatta, válassza ki az AV bemeneti jelforrást. / VIDEO (R) (L) VCR! MEGJEGYZES G Ha S-VIDEO (Y/C) jel érkezik az Euro scart csatlakozón (AV) keresztül, S-Video módba kell váltani. G Euro scart kábel használata esetén árnyékolt Euro scart kábelt kell használnia. Csatlakoztatás S-Video kábellel Csatlakoztassa a videomagnó S-VIDEO kimenetét a készülék S-VIDEO bemenetéhez. A képmin ség így jobb lesz, mint a hagyományos kompozit bemenet (RCA-kábel) használata esetén. Csatlakoztassa a videomagnó audiokimeneteit a készülék bemeneti csatlakozóihoz. ANT IN ANT OUT S-VIDEO OUTPUT SWITCH IN OUT (R) (L) VIDEO VCR CSATLAKOZTATÁS ÉS BEÁLLÍTÁS ANTENNA IN Helyezzen egy kazettát a videomagnóba, majd nyomja meg a videomagnó PLAY (LEJÁTSZÁS) gombját. (További tudnivalók a videomagnó használati útmutatójában találhatók.) RGB (PC/DTV) RGB IN (RGB/DVI) A távirányító INPUT (BEMENET) gombjával válassza ki az AV bemeneti jelforrást. RS-C IN (CONTROL& SERVICE) S-VIDEO VIDEO AV IN ( MONO)! MEGJEGYZES G Ha az S-VIDEO és a VIDEO csatlakozó egyidej leg S-VHS videomagnóhoz csatlakozik, jel csak az S-VIDEO csatlakozó segítségével fogható. 9

22 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS Küls AV-forrás beállítása Kösse össze a videomagnó és a TV-készülék /VIDEO csatlakozóit a megfelel kábellel. A csatlakozók színeinek egyezniük kell. (Videó = sárga, bal audió = fehér, jobb audió = vörös) AV IN R L/MONO A távirányító INPUT (BEMENET) gombjával válassza ki az AV bemeneti jelforrást. (kivéve PCR*, /7/LBR*) Ha a videomagnót az elüls AV IN aljzathoz csatlakoztatta, válassza ki az AV bemeneti jelforrást. Videokamera VIDEO Kapcsolja be a csatlakoztatott küls berendezést. További tudnivalókat a küls berendezés használati útmutatójában talál. Játékkonzol R L VIDEO CSATLAKOZTATÁS ÉS BEÁLLÍTÁS RS-C IN (CONTROL & SERVICE) S-VIDEO AV IN ( ) VIDEO RS (CONTR AV AV ANTENNA IN 0

23 DVD beállítása Kompozit kábellel csatlakoztatva Csatlakoztassa a DVD videokimeneteit (Y, PB, PR) a készülék RGB IN COMPONENT IN VIDEO (Y, PB, PR) bemeneteihez. HDMI IN Csatlakoztassa a DVD audiokimeneteit a készülék RGB (PC/DTV) RS-C IN (DVI) (CONTROL& SERVICE) COMPONENT IN bemeneti csatlakozóihoz. Kapcsolja be a DVD-lejátszót, majd helyezzen be egy DVD-lemezt. DVD B R (R) (L) A távirányító INPUT (BEMENET) gombjával válassza ki az Component bemeneti jelforrást. VARIABLE OUT 5 A DVD-lejátszó mıködésér l további tudnivalókat RS-C IN a lejátszó (CONTROL& SERVICE) használati útmutatójában talál. S-VIDEO VIDEO AV IN ( ) COMPONENT IN VIDEO RS-C IN (CONTROL & SERVICE) Scart-kábellel AV IN csatlakoztatva (DVI) S-VIDEO VIDEO ( ) HDMI IN RGB (PC/DTV) RGB IN RS-C IN (CONTROL & SERVICE) Csatlakoztassa a DVD Scart csatlakozóját a készülék AV Scart csatlakozójához. Kérjük, használjon árnyékolt Scart-kábelt.! MEGJEGYZES G Kompozit bemeneti csatlakozók A jobb képmin ség érdekében az alábbi táblázatban látható módon csatlakoztassa a DVD-lejátszót a kompozit bemenetekhez. Kompozit csatlakozók a TV-n Videokimeneti csatlakozók a DVD-lejátszón AV AV Y PB PR Y Y Y Y Pb B-Y Cb PB Pr R-Y Cr PR CSATLAKOZTATÁS ÉS BEÁLLÍTÁS Kapcsolja be a DVD-lejátszót, majd helyezzen be egy DVD-lemezt. A távirányító INPUT (BEMENET) gombjával válassza ki az AV bemeneti jelforrást. Ha a videomagnót az AV Scart aljzathoz csatlakoztatta, válassza ki az A V bemeneti jelforrást. DVD / VIDEO ANTENNA IN (R) (L) HDMI IN (DVI) RGB (PC/DTV) RGB IN RS-C IN (CONTROL & SERVICE) HDMI IN (DVI)! MEGJEGYZES G Árnyékolt SCART-kábelt használjon.

24 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS C IN L & SERVICE) AV IN Csatlakoztatás S-Video kábellel S-VIDEO VIDEO ( ) S-VIDEO AV IN ( ) VIDEO Csatlakoztassa a DVD S-VIDEO kimenetét a készülék S-VIDEO bemenetéhez. DVD (R) (L) S-VIDEO Csatlakoztassa a DVD audiokimeneteit a készülék bemeneti csatlakozóihoz. Kapcsolja be a DVD-lejátszót, majd helyezzen be egy DVD-lemezt. RGB (PC/DTV) RGB RS-C IN IN (CONTROL& SERVICE) (RGB/DVI) S-VIDEO VIDEO AV IN AV IN ( ) A távirányító INPUT (BEMENET) gombjával válassza ki az AV bemeneti jelforrást. RS-C IN (CONTROL & SERVICE) S-VIDEO VIDEO ( MONO) 5 A AV DVD-lejátszó AV m ködésér l további tudnivalókat a lejátszó használati útmutatójában talál. AV AV CSATLAKOZTATÁS ÉS BEÁLLÍTÁS ANTENNA IN ANTENNA IN Csatlakoztatás HDMI-kábellel Csatlakoztassa a DVD HDMI-kimenetét a készülék HDMI IN csatlakozójához. A távirányító INPUT (BEMENET) gombjával válassza ki a HDMI/DVI vagy a HDMI bemeneti jelforrást. A DVD-lejátszó m ködésér l további tudnivalókat a lejátszó használati útmutatójában talál. REMOTE CONTROL IN DVD HDMI IN (DVI) HDMI IN (DVI) HDMI OUTPUT! MEGJEGYZES G A TV a HDMI-kábelen keresztül képes a kép- és hangjel egyidej fogadására. G Ha a DVD támogatja az automatikus HDMI-üzemmódot, a DVD kimeneti felbontása automatikusan 80x70 képpont lesz. G Ha a DVD nem támogatja az automatikus HDMI-üzemmódot, be kell állítani a megfelel kimeneti felbontást. A legjobb képmin ség érdekében a DVD kimeneti felbontását állítsa 80x70 képpontos értékre.

25 RGB IN HDSTB beállítása Ez a TV-készülék küls, digitális set-top box egység nélkül képes a digitális antenna- és kábeles jelek vételére. Ha azonban mégis digitális set-top box egységet vagy más küls digitális eszközt használ a digitális jelek vételére, az alábbi ábra szerint járjon el. Kompozit kábellel csatlakoztatva AV IN RGB IN RGB HDMI IN (PC/DTV) Csatlakoztassa a DVD R videokimeneteit (Y, PB, PR) a készülék COMPONENT L/MONO IN VIDEO (Y, PB, PR) bemeneteihez. RS-C IN (DVI) (CONTROL& SERVICE) VIDEO Csatlakoztassa a DVD audiokimeneteit a készülék COMPONENT IN bemeneti csatlakozóihoz. Kapcsolja be a digitális set-top box egységet. (A pontos tudnivalókat a digitális set-top box kézikönyvében találhatja meg.) A távirányító INPUT (BEMENET) gombjával válassza ki az Component bemeneti jelforrást. Digitális set-top box B R (R) (L) HDMI IN (DVI) COMPONENT IN VIDEO RGB (PC/DTV) VARIABLE OUT RGB IN RS-C IN (CONTROL & SERVICE) COMPONENT IN VARIABLE OUT VIDEO! MEGJEGYZES RS-C IN (CONTROL & SERVICE) S-VIDEO VIDEO ( ) Jel 80i/576i 80p/576p/70p/080i/080p(Csak a 7LBR*) HDMI IN S-VIDEO Component Igen Igen HDMI - DVI kábellel csatlakoztatva Csatlakoztassa a digitális set-top box DVI kimenetét a RGB IN készülék HDMI( DVI) IN csatlakozójához. VIDEO ( ) RGB (PC/DTV) RGB-DTV Nem Igen AV IN Csatlakoztassa a set-top box audió kimeneteit a készülék AV IN RS-C IN RS-C IN (CONTROL& SERVICE) (DVI) (CONTROL& SERVICE) ( RGB/ DVI) csatlakozójához. Kapcsolja be a digitális set-top box egységet. (A pontos tudnivalókat a digitális set-top box kézikönyvében találhatja meg.) HDMI/DVI (DTV) Nem Igen HDMI (DTV) Nem Igen HDMI IN (DVI) RGB IN RGB (PC/DTV) RS-C IN (CONTROL & SERVICE) (RGB/DVI) CSATLAKOZTATÁS ÉS BEÁLLÍTÁS A távirányító INPUT (BEMENET) gombjával válassza ki az HDMI/DVI bemeneti jelforrást. DVI OUTPUT (R) (L) RGB IN! MEGJEGYZES HDMI IN RGB (PC/DTV) HDMI IN G Ha a digitális set-top box egység rendelkezik DVI-kimenettel, és nem rendelkezik HDMI-kimenettel, az audiocsatlakozást külön kell megoldani. HDMI IN G Ha a digitális set-top box egység támogatja az automatikus DVI-üzemmódot, az egység kimeneti felbontása automatikusan 80x70 képpont lesz. G Ha a digitális set-top box egység nem (DVI) támogatja az automatikus DVI-üzemmódot, be kell állítani a megfelel kimeneti felbontást. A legjobb képmin ség érdekében a digitális set-top box egység kimeneti felbontását állítsa 80x70 képpontos értékre. (DVI) RS-C IN (CONTROL & SERVICE) (DVI)

26 VIDEO R L/MONO VIDEO CSATLAKOZTATÁS ÉS BEÁLLÍTÁS Csatlakoztatás 5 t s D-sub kábellel RGB IN HDMI IN RGB (PC/DTV) RS-C IN CONTROL & SERVICE) S-VIDEO AV IN ( ) VIDEO RS-C IN Csatlakoztassa a digitális (DVI) set-top (CONTROL& SERVICE) box RGB-kimenetét a AV IN készülék RS-C IN RGB IN (PC/DTV) csatlakozójához. (CONTROL& SERVICE) S-VIDEO VIDEO ( ) Csatlakoztassa a set-top box audiokimeneteit a készülék (RGB/DVI) csatlakozójához. (R) (L) RGB-DTV OUTPUT Kapcsolja be a digitális set-top box egységet. (A pontos tudnivalókat a digitális set-top box kézikönyvében találhatja meg.) HDMI IN RGB IN RS-C IN RGB (CONTROL & SERVICE) (PC/DTV) (RGB/DVI) S-VIDEO AV IN ( ) VIDEO A távirányító INPUT (BEMENET) gombjával válassza ki az RGB-DTV bemeneti jelforrást. (DVI) RS-C IN (CONTROL& SERVICE) S-VIDEO VIDEO AV IN ( MONO) HDMI IN AV AV Csatlakoztatás HDMI-kábellel (DVI) CSATLAKOZTATÁS ÉS BEÁLLÍTÁS ANTENNA IN Csatlakoztassa a digitális set-top box HDMI kimenetét a készülék HDMI IN csatlakozójához. A távirányító INPUT (BEMENET) gombjával válassza ki az HDMI/ DVI vagy HDMI bemeneti jelforrást. Kapcsolja be a digitális set-top box egységet. (A pontos tudnivalókat a digitális set-top box kézikönyvében találhatja meg.) HDMI IN (DVI) RGB (PC/DTV) RGB IN REMOTERS-C IN CONTROL (CONTROL IN & SERVICE) HDMI IN (DVI) HDMI OUTPUT! MEGJEGYZES G A TV a HDMI-kábelen keresztül képes a kép- és hangjel egyidej fogadására. G Ha a digitális set-top box egység támogatja az automatikus HDMI-üzemmódot, az egység kimeneti felbontása automatikusan 80x70 képpont lesz. G Ha a digitális set-top box egység nem támogatja az automatikus HDMI-üzemmódot, be kell állítani a megfelel kimeneti felbontást. A legjobb képmin ség érdekében a digitális set-top box egység kimeneti felbontását állítsa 80x70 képpontos értékre.

27 VARIABLE OUT COMPONENT IN VIDEO Számítógép beállítása Ez a TV-készülék Plug and Play lehet séggel rendelkezik, ami azt jelenti, hogy a számítógép automatikusan beállítja magát a készülék beállításaihoz. Csatlakoztatás 5 t s D-sub kábellel Csatlakoztassa a számítógép RGB-kimenetét a készülék RGB ( PC/ DTV) csatlakozójához. Csatlakoztassa a számítógép audiokimeneteit a készülék (RGB/DVI) csatlakozójához. RGB OUTPUT PC RGB IN RGB Kapcsolja be a számítógépet HDMI IN (PC/DTV) és a készüléket. AV IN (CONTROL RS-C & SERVICE) IN A távirányító INPUT (DVI) (BEMENET) gombjával válassza ki az RGB-PC bemeneti jelforrást. HDMI IN (DVI) RGB (PC/DTV) RS-C IN (CONTROL & SERVICE) RGB IN (RGB/DVI) S-VIDEO VIDEO AV IN ( MONO) HDMI - DVI kábellel csatlakoztatva AV IN R L/MONO VIDEO HDMI IN RGB (PC/DTV) RGB IN Csatlakoztassa a számítógép DVI-kimenetét RS-C IN a készülék (DVI) (CONTROL& SERVICE) HDMI( DVI) IN csatlakozójához. Csatlakoztassa a számítógép audiokimeneteit a készülék (RGB/DVI) csatlakozójához. HDMI IN (DVI) RGB IN RGB (PC/DTV) RS-C IN (CONTROL & SERVICE) (RGB/DVI) CSATLAKOZTATÁS ÉS BEÁLLÍTÁS Kapcsolja be a számítógépet és a készüléket. VARIABLE OUT A távirányító INPUT (BEMENET) gombjával válassza ki az HDMI/DVI bemeneti jelforrást. PC DVI OUTPUT COMPONENT IN VIDEO! MEGJEGYZES G Ha a számítógép rendelkezik DVI-kimenettel, és nem rendelkezik HDMI-kimenettel, az audiocsatlakozást külön kell megoldani. G Ha a számítógép nem támogatja az automatikus DVI üzemmódot, be kell állítani a megfelel kimeneti felbontást. A legjobb képmin ség érdekében a számítógép videokártyájának kimeneti felbontását állítsa 0x768 képpontra, a frissítési frekvenciát pedig 60 Hz-re. HDMI IN RGB (PC/DTV) RGB IN 5 RS-C IN (CONTROL & SERVICE) AV IN (DVI) RS-C IN (CONTROL & SERVICE)

28 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS! MEGJEGYZES CSATLAKOZTATÁS ÉS BEÁLLÍTÁS G Ha a monitorhoz számítógépet csatlakoztat, kiváló kép- és hangmin séget élvezhet. G Kerülje el állóképek hosszú ideig történ megjelenítését a monitor képerny jén. Az állókép maradandó károsodást okoz a képerny n; amikor csak lehet, használjon képerny véd t. G A PC felbontási beállításainak megváltoztatása után csatlakoztassa a PC-t a monitor RGB INPUT(PC INPUT) bemenetéhez vagy az DVI INPUT(DIGITAL RGB INPUT) bemenetéhez. G PC üzemmódban a felbontás, a függ leges mintázat, a kontraszt vagy a fényer módosításakor zaj léphet fel. G Képzaj esetén válasszon egy másik felbontást, módosítsa a képfrissítési frekvenciát vagy változtassa a kontrasztot és a fényer t a menüben mindaddig, míg tiszta képet nem kap. G Ha a PC videokártya képfrissítési frekvenciája nem módosítható, cserélje ki a videokártyát, vagy lépjen kapcsolatba a videokártya gyártójával. G A szinkronizációs bemenet formája : Különálló G A legjobb képmin ség érdekében javasolt a számítógép képfelbontását /50PCR*, PCR* - 0x768, 60Hz-ra állítani. G A legjobb képmin ség érdekében javasolt a számítógép képfelbontását 7/LCR*, 7/LC5R*, 7/LCR*, /7/LBR*- 60* 768, 60Hz-ra állítani. (Ha a számítógép videó üzemmódja nagyobb, mint UXGA, a monitoron nem jelenik meg kép.) G A legjobb képmin ség érdekében javasolt a számítógép képfelbontását 7LBR*- 90x080, 60Hz-ra állítani. G Csatlakoztassa a számítógép monitor kimeneti aljzatából jöv vezetéket a monitor RGB INPUT (PC INPUT) bemenetéhez, vagy a számítógép DVI kimeneti aljzatából jöv vezetéket a monitor DVI INPUT (DIGITAL RGB INPUT) bemenetéhez. G Csatlakoztassa a számítógép audio kimenetét a monitor hangbemenetével. (Az audio kábel nem tartozéka a monitornak.) G Ha hangkártyát használ, állítsa be a megfelel paramétereket a számítógépen. G Ez a monitor VESA Plug and Play technológiával készült. Ha Plug and Play kompatibilis rendszert (számítógépet) csatlakoztat a monitorhoz, további beállításokra nincs szükség. A monitor EDID adatokat továbbít a számítógép felé DDC protokoll használatával. A számítógép automatikusan beállítja magát a monitor használatára. G A DDC protokoll gyárilag be van állítva RGB (Analóg RGB) és DVI (DVI, Digitális RGB) üzemmódra. G Szükség esetén a Plug and Play funkció használatához végezze el a szükséges monitor beállításokat. G Ha a számítógép videó kártyája nem képes analóg és digitális RGB jelek egyidej továbbítására, csatlakoztassa a monitor RGB INPUT (PC INPUT) vagy DVI INPUT (DIGITAL RGB INPUT) aljzatát a számítógéphez. G Ha a számítógép videó kártyája képes analóg és digitális RGB jelek egyidej továbbítására, állítsa a monitort RGB vagy DVI üzemmódba; (a másik üzemmódot a monitor automatikusan Plug and Play-re állítja). G Amennyiben DVI-I vezetéket használ, el fordulhat, hogy a videokártya miatt a DOS üzemmód nem m ködik. 6

29 Választható képerny -felbontás (A 7/LCR* és a 7/LC5R* és a 7/LCR* és a /7/LBR*) típusokhoz) RGB[PC] / HDMI[PC] módban Felbontás 70x00 Vízszintes frekvencia (khz),69 Függ leges frekvencia (Hz) 70,08 Felbontás 60x50 Választható képerny -felbontás (A /50PCR*és a PCR* típusokhoz) RGB[PC] / HDMI[PC] módban Vízszintes frekvencia (khz),68 Függ leges frekvencia (Hz) 70,09 60x80 800x600 8x6 0x768 80x768 60x768 66x768,69 7,500 7,879 6,875 9,75 8,6 56,76 60,0 7,69 7,700 7,700 59,9 75,00 60, 75,00 7,55 60,00 70,06 75,0 59,99 60,00 60,00 Választható képerny -felbontás (7LBR*) RGB[PC] / HDMI[PC] módban Vízszintes Függ leges Felbontás frekvencia (khz) frekvencia (Hz) 70x00 60x80 800x600 0x768 80x768 80x960 (HDMI[PC] Csak a),69,69 7,879 8,6 7,776 59,699 70,08 59,9 60, 60,00 59,87 59,99 70x00 60x80 88x80 85x80 8x6 800x600 0x768 80x0 80x768 60x768 66x768,69,69 5,00 7,86 7,500,5 7,799 9,75,5 7,799 9,975 9,75 7,897 8,077 6,875 8,6 56,76 60,0 6,98 7,69 60,09 7,700 59,65 7,700 59,65 70,08 59,9 66,66 7,80 75,00 60,00 70,00 75,00 60,00 70,00 75,00 7,55 60, 7,8 75,00 60,00 70,06 75,0 60,0 59,99 7,9 60,00 75,0 60,00 75,0 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS 60x768 7,7 59,799 66x768 7, x0 6,668 59,895 00x050 (RGB[PC] Csak a) 65,7 59, x x080 66,587 59,9 90x00 7,08 59,950 7

30 CSATLAKOZTATÁS ÉS BEÁLLÍTÁS A készülék be/kikapcsolása Ha a TV-t bekapcsolja, használhatja a szolgáltatásait. A TV bekapcsolása Els ként csatlakoztassa megfelel en a tápkábelt. Ekkor a TV készenléti üzemmódba kapcsol. Készenléti üzemmódban a TV bekapcsolásához nyomja meg a, az INPUT(BEMENET) vagy a PR D / E gombok egyikét a készüléken, illetve a POWER (TÁPELLÁTÁS), a TV, az INPUT(BEMENET), a PR +/- vagy a 0~9 számgombok egyikét a távirányítón, ekkor a TV bekapcsol. INPUT TV INPUT POWER TV DVD ARC VCR TEXT PIP SIZE POSTION PIP PR- PIP PR+ SWAP PIP INPUT LIST MENU I/II EXIT SLEEP Hanger beállítása OK CSATLAKOZTATÁS ÉS BEÁLLÍTÁS A hanger beállítását a VOL +/- gomb megnyomásával végezheti el. A hang elnémításához nyomja meg a MUTE (NÉMÍTÁS) gombot. A némítást a MUTE (NÉMÍTÁS), a VOL +/-, az I/II vagy az SSM gomb megnyomásával szüntetheti meg. Programválasztás A kívánt programszámot a PR +/- vagy a számgombok használatával választhatja ki. Q.VIEW VOL PR MUTE * 0 FAV TIME REVEAL INDEX?! MEGJEGYZES G Ha hosszabb id re elutazik otthonról, húzza ki a tápdugót a fali aljzatból. 8

31 Nyelv-/országválasztás a képernyőn megjelenő menüben Az üzembe helyezési útmutató menü a TV első bekapcsolásakor jelenik meg a képernyőn. Nyomja meg a D / E / F / G gombot, majd a megfelelő nyelv kiválasztásához nyomja meg az OK gombot. Nyomja meg a D / E / F / G gombot, majd az ország kiválasztásához nyomja meg az OK gombot. * Ha módosítani szeretné a kiválasztott országot vagy nyelvet. Nyomja meg a MENU gombot, majd a D / E gomb segítségével válassza ki a SPECIÁLIS menüt. 5 A Language lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. A menüpontokat a kívánt nyelven jelenítheti meg a képerny n. A Country lehet séget a G, majd a D / E gomb megnyomásával választhatja ki.. Nyomja meg a G gombot, majd a megfelelő nyelv és ország kiválasztásához használja a D / E gombot. Nyomja meg a OK gombot. A normál TV nézethez való visszatéréshez nyomja meg a EXIT gombot. CSATLAKOZTATÁS ÉS BEÁLLÍTÁS! MEGJEGYZES G Ha az üzembe helyezéskor a Üzembe helyezés-ból nem az EXIT gomb megnyomásával lép ki, vagy nem várja meg az OSD (képernyőmenü) automatikus leidőzítését, akkor az a készülék újbóli bekapcsolásakor ismét megjelenik. G Ha az országválasztás nem megfelelő, akkor előfordulhat, hogy a teletext nem megfelelően jelenik meg a képernyőn és a teletext kezelésével is problémák adódhatnak. G A Üzembe helyezés már arab és héber nyelven is olvasható azokban az Ország, ahol ezeket a nyelveket használják. 9

32 SPECIÁLIS FUNKCIÓK A PIP (KÉP A KÉPBEN) / DUPLA ABLAK / POP MENÜ A PIP mód lehet vé teszi különböz bemenet (képforrás) egyidejı megjelenítését a tévéképerny n. Az egyik képforrás nagyban jelenik meg, a másik pedig egy kisebb beágyazott képben. INPUT TV INPUT ARC POWER TV DVD VCR A DW (Dupla ablak) mód kettéosztja a képerny t, így a egyszerre képforrás is megjeleníthet. Mindkét forrás fél képerny nyi területet foglal el. TEXT PIP SIZE POSTION PIP PR- PIP PR+ SWAP PIP INPUT PIP/Dupla ablak/pop használata LIST MENU I/II Az alkép eléréséhez nyomja meg a PIP gombot. A PIP gomb többszöri megnyomásával végigléptethet az alábbi PIP-beállításokon. A 7LBR* típus esetén az POP nem áll rendelkezésre. PIP mód DW mód DW mód POP mód PIP kikapcsolása SPECIÁLIS FUNKCIÓK Programválasztás az alképhez Nyomja meg a PIP PR +/- gombokat az alképhez a megfelel program kiválasztásához. Bemeneti jelforrás választása az alképhez Az alkép bemeneti forrásának kiválasztásához nyomja meg a PIP INPUT (PIP BEMENET) gombot. A PIP INPUT (PIP BEMENET) gomb minden megnyomásakor az alképhez a következ bemeneti forrás jelenik meg. TV AV AV S-Video (kivéve /7/LBR*) HDMI HDMI/DVI RGB Component AV Alkép méretének beállítása (csak PIP módban) AV (kivéve PCR*, /7/LBR*) Az alkép kívánt méretének beállításához nyomja meg egymás után többször a SIZE (MÉRET) gombot. 0

33 Alkép mozgatása (csak PIP módban) Az alkép kívánt helyzete a POSITION (HELYZET) gomb ismételt megnyomásával állítható be. Az alkép az óramutató járásával megegyez irányban mozog. PIP Transparency (PIP átlátszóság) (csak PIP módban) Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a KÉPERNY menüt. A PIP átlátszóság lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. Nyomja meg a G gombot, majd az F / G gombokkal állítsa be a PIP Átlátszóság funkciót. A normál TV nézethez való visszatéréshez nyomja meg a EXIT gombot. A f kép és az alkép felcserélése Nyomja meg a SWAP (CSERE) gombot a f - és az alkép felcseréléséhez. Main picture (F kép) Sub Picture (Alkép) SWAP POP (Osztott képerny : Programkeresés) A 7LBR* típus esetén az POP nem áll rendelkezésre. SPECIÁLIS FUNKCIÓK A POP funkció használatával a három POP-képerny n kikeresheti a megfelel t a TV memóriájába mentett csatornák közül, miközben a f képen továbbra is az aktuális csatorna látható. A három POPképerny segítségével valamennyi beprogramozott csatorna megjeleníthet. A f képen TV-m sor nézésekor az alképek számára ugyanaz a TVm sor kerül beolvasásra.

34 SPECIÁLIS FUNKCIÓK Teletext A Teletext (vagy TOP text) egy külön rendelhet opció, ezért a teletext-adást csak a teletext rendszerrel rendelkez készülékek tudják fogni. A teletext a legtöbb tévéállomásnál egy ingyenesen közvetített szolgáltatás, amely folyamatosan friss híreket, id járás-jelentést, televízió-programot, részvényárfolyamokat és egyéb információkat jelenít meg. Tévékészüléke teletext-dekódere támogatja a SIMPLE, a TOP és a FASTEXT rendszert. A SIMPLE (normál teletext) rendszer több oldalból áll, melyeket közvetlenül, a megfelel oldalszám megadásával választhat ki. A TOP és a FAS- TEXT sokkal korszerıbb módszerek, amelyek segítségével gyorsan és könnyen megjelenítheti a teletext-információkat. Be-/kikapcsolás A Teletext üzemmódba váltáshoz nyomja meg a TEXT (SZÖVEG) gombot. A képerny n megjelenik a kezd - vagy az utolsó oldal. A képerny fejlécén látható két oldalszám, a tévéállomás neve, a dátum és az id. Az els az Ön által kiválasztott oldalszám, a második pedig mutatja az aktuálisan megjelenített oldalt. A Teletext üzemmód kikapcsolásához nyomja meg a T E X T (SZÖVEG) gombot. Ekkor megjelenik az el z üzemmód. SIMPLE Text A Oldalválasztás A számgombok segítségével adja meg a megfelel oldalszámot háromjegyı számként. Ha a kiválasztás során rossz számot nyom meg, fejezze be a háromjegyı szám beírását, és adja meg újból a megfelel oldalszámot. SPECIÁLIS FUNKCIÓK A PR +/- gomb segítségével az el z vagy a következ oldalra lapozhat.

35 TOP Text A használati útmutató négy mez t mutat a képerny alján: piros, zöld, sárga és kék mez. A sárga mez jelzi a következ csoportot, a kék mez pedig a következ blokkot. A Blokk/ csoport/ oldal kiválasztása. A kék gomb segítségével blokkról blokkra haladhat.. A sárga gomb használatával a következ csoporthoz léphet, miközben a rendszer automatikusan továbblép a következ blokkhoz.. A zöld gomb használatával a következ oldalhoz léphet, miközben a rendszer automatikusan továbblép a következ csoporthoz. Használhatja a PR + gombot is.. A piros gomb megnyomásával visszaléphet az el z kiválasztáshoz. Használhatja a P R - gombot is. A Közvetlen oldalválasztás A SIMPLE teletext-módhoz hasonlóan az oldalt TOP módban úgy választhatja ki, hogy a számgombok segítségével beír egy háromjegyı számot. FASTEXT A teletext-oldalak a képerny alján látható színkóddal vannak ellátva, és a megfelel színı gomb megnyomásával választhatja ki azokat. A Oldalválasztás. Az indexoldal kiválasztásához nyomja meg a i gombot.. A színkóddal ellátott oldalakat kiválaszthatja az alsó sorban látható, megfelel színı gomb megnyomásával.. A SIMPLE teletext-módhoz hasonlóan az oldalt FASTEXT módban úgy választhatja ki, hogy a számgombok segítségével beír egy háromjegyı számot.. A PR +/- gomb megnyomásával az el z vagy a következ oldalra lapozhat. Speciális teletext-funkciók A FELFEDÉS A gomb megnyomásával megjelenítheti a rejtett adatokat, például rejtvények vagy kirakós játékok megfejtéseit. Ha újból megnyomja ezt a gombot, elrejtheti az adatokat a képerny r l. A MÉRET Dupla magasságú szöveget állíthat be. A gomb megnyomásával nagyíthatja az oldal fels részét. Ha ismét megnyomja a gombot, a készülék az oldal alsó részét is nagyítja. Ha újból megnyomja ezt a gombot, visszatérhet a normál képerny höz. A FRISSÍTÉS Megjeleníti a televízióképet a képerny n, miközben az új teletext-oldalra vár. A képerny bal fels sarkában megjelenik a szimbólum. Ha a frissített oldal elérhet, a szimbólum helyett az oldalszám jelenik meg. A frissített teletext-oldal megtekintéséhez nyomja meg ezt a gombot. A I D A tévéprogram megtekintése közben, a gomb megnyomásával megjelenítheti az id t a képerny jobb fels sarkában. Ha újból megnyomja ezt a gombot, a kijelzés eltınik. Teletext módban a gomb megnyomásával kiválaszthatja az aloldal számát. Az aloldal száma a képerny alján jelenik meg. Az aloldal várakoztatásához vagy váltásához nyomja meg a PIROS/ZÖLD, a F / G vagy a számgombokat. A gomb ismételt megnyomásával kiléphet a funkcióból. A VÁRAKOZÁS Leállítja az automatikus oldalváltást, amely akkor történik, ha a teletext-oldal kett vagy több aloldalból áll. Az aloldalak száma és a megjelenített aloldal általában az órajel alatt látható a képerny n. Ha megnyomja ezt a gombot, megjelenik a leállítás szimbólum a képerny bal fels sarkában, és a készülék letiltja az automatikus oldalváltást. A folytatáshoz nyomja meg újból a gombot. SPECIÁLIS FUNKCIÓK
