Olvassa el a kézikönyvet alaposan, mielott a monitort használatba helyezné

Átírás

1 Olvassa el a kézikönyvet alaposan, mielott a monitort használatba helyezné

2 Tartalomjegyzék 1. Tulajdonságok Muszaki adatok Üzemeltetési utasítások Kép beállítások Színrendszer beállítások Hangbeállítás Kiegészíto funkciók Képmód beállítások Videójel bemenet...4 2

3 1. Tulajdonságok? Strapabíró fémház? PAL/NTSC automatikus kiválasztás? Képernyo menü (OSD)? Tápellátás: V AC? Kompozit videó jel: 2 bemenet 2 kimenet? S-VHS videó jel: 1 bemenet, 1 kimenet? Hang jel: 1 bemenet, 1 kimenet? Beépített hangszóró, max. RMS teljesítmény: 1W? Legújabb I²C csatornavezérlo áramkör? A kép kontrasztjának és élességének javítása érdekében a készülékbe bele lett építve egy fekete elektromos szintnövelo áramkör és képértelmezést elosegíto áramkör? NTSC rendszerben kiegészíto színjavító funkcióval rendelkezik? Fehér színegyensúly korrekció? Dinamikus zajszuro funkció 2. Muszaki adatok Típus 14 színes monitor 20 színes monitor 21 színes monitor Képcso 14 -os képcso 20 lapos képcso 21 hipersík cso Felbontás 450 sor 600 sor (Y/C) 580 sor (Y/C) Képolvasási rendszer NTSC/PAL automatikusan kiválasztható Képolvasási frekvencia Vízszintes: 15.75HHz (NTSC) / KHz (PAL) Függoleges: 60 Hz (NTSC) / 50Hz (PAL) Áramforrás AC V 50Hz/60Hz Áramfelvétel 65W 70W Színhomérséklet Videó be/ki 9300K CVBS bemenet: BNC X 1(1Vp-p, 75 ohm) magas/alacsony impedancia között kapcsolás CVBS kimenet BNC X 1 (1Vp-p, 75 ohm) S-VHS bemenet/kimenet Y: 1Vp-p 75 ohm C (PAL): 0.3 Vp-p 75 ohm C(NTSC): Vp-p 75 ohm Hang be/ki Hang bemenet: 1x RCA alj, 390mV rms, magas impedancia Hang kimenet: 1x RCA alj, a bemenettel hurkolva Hangrendszer Beépített hangszóró 8ohm/3W Környezeti homérséklet Muködési homérséklet: 0-40 ºC, relatív páratartalom 40-90% Tárolási homérséklet: ºC, relatív páratartalom 20-90% Méretek (Szél. x Mag. x Mély.) 365x343x319mm 500x490x460mm 3

4 3. Üzemeltetési utasítások Csatlakozók a monitor hátulján ? Kezelo gombok: Ha a hang és videó kábelek már csatlakoztatva vannak, dugja be a csatlakozót a konnektorba. Nyomja meg a fokapcsolót, erre a kijelzo lámpa kigyullad. Egy pár másodperc elteltével egy kép vagy a kék képernyo fog megjelenni. 3.1 Kép beállítások 1. Nyomja meg a MENU gombot, hogy belépjen a kép beállításaihoz A képernyon az alábbit fogja látni: Kontraszt Fényero Szín Élesség DNR (Dinamikus Zajszuro) Színárnyalat( csak NTSC rendszer esetén) 2. Használja a SELECT+ és SELECT- gombokat, hogy válasszon ezek közül 3. Használja a VOL+ és VOL- gombokat, hogy ezeknek az értékeit megváltoztassa 4. Az élesség (SHARP) menüpontban 4 beállítási lehetoség van: alap, alacsony, magas, közepes. Legtöbb esetben az alap (STANDARD) beállítás a legmegfelelobb Az összes beállítás automatikusan el lesz tárolva a személyes (PERSONAL) képmódban. 3.2 Színrendszer beállítások Abban az esetben, ha nem választja ki a színrendszert megfeleloen, a kép fekete-fehér, vagy a kép nem megfelelo színtartománnyal fog rendelkezni. 1. nyomja meg a MENU gombot, hogy belépjen a menübe 2. használja a SELECT+ és SELECT- gombokat, hogy rálépjen a színrendszer menüpontra (COLOR SYSTEM) 3. nyomja meg a VOL+ vagy VOL- gombokat, hogy belépjen a színrendszer menübe. A képernyon az alábbi kijelzést fogja látni: AUTO PAL NTSC3.58 NTSC használja a SELECT-, SELECT+ gombokat, hogy ezek közül kiválassza a kívántat 5. nyomja meg a VOL+ vagy VOL- gombokat, hogy rögzítse azt a rendszert, amelyiket szeretné 6. nyomja meg a CLEAR (törlés) gombot kétszer, hogy kilépjen 4

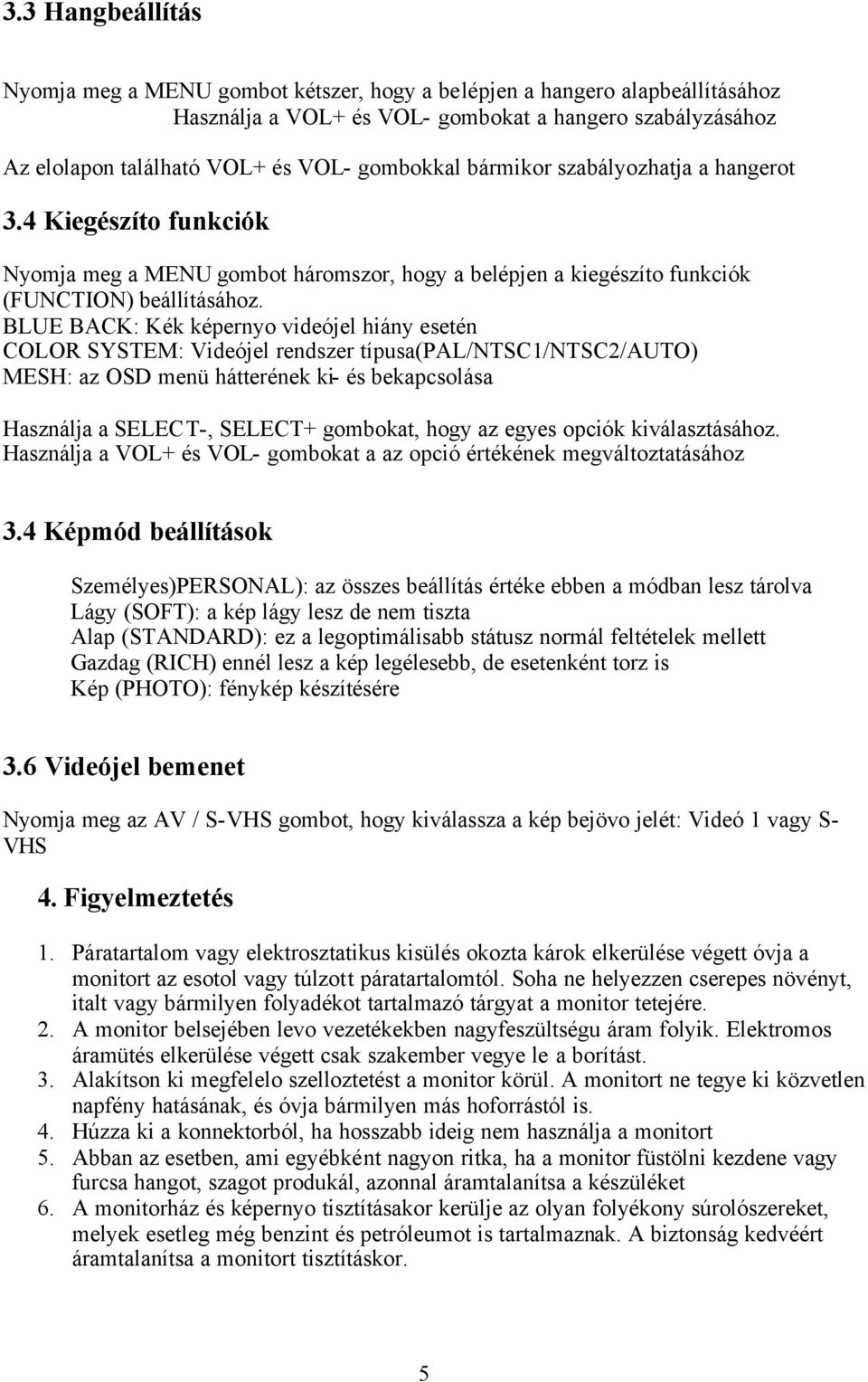

5 3.3 Hangbeállítás Nyomja meg a MENU gombot kétszer, hogy a belépjen a hangero alapbeállításához Használja a VOL+ és VOL- gombokat a hangero szabályzásához Az elolapon található VOL+ és VOL- gombokkal bármikor szabályozhatja a hangerot 3.4 Kiegészíto funkciók Nyomja meg a MENU gombot háromszor, hogy a belépjen a kiegészíto funkciók (FUNCTION) beállításához. BLUE BACK: Kék képernyo videójel hiány esetén COLOR SYSTEM: Videójel rendszer típusa(pal/ntsc1/ntsc2/auto) MESH: az OSD menü hátterének ki- és bekapcsolása Használja a SELECT-, SELECT+ gombokat, hogy az egyes opciók kiválasztásához. Használja a VOL+ és VOL- gombokat a az opció értékének megváltoztatásához 3.4 Képmód beállítások Személyes)PERSONAL): az összes beállítás értéke ebben a módban lesz tárolva Lágy (SOFT): a kép lágy lesz de nem tiszta Alap (STANDARD): ez a legoptimálisabb státusz normál feltételek mellett Gazdag (RICH) ennél lesz a kép legélesebb, de esetenként torz is Kép (PHOTO): fénykép készítésére 3.6 Videójel bemenet Nyomja meg az AV / S-VHS gombot, hogy kiválassza a kép bejövo jelét: Videó 1 vagy S- VHS 4. Figyelmeztetés 1. Páratartalom vagy elektrosztatikus kisülés okozta károk elkerülése végett óvja a monitort az esotol vagy túlzott páratartalomtól. Soha ne helyezzen cserepes növényt, italt vagy bármilyen folyadékot tartalmazó tárgyat a monitor tetejére. 2. A monitor belsejében levo vezetékekben nagyfeszültségu áram folyik. Elektromos áramütés elkerülése végett csak szakember vegye le a borítást. 3. Alakítson ki megfelelo szelloztetést a monitor körül. A monitort ne tegye ki közvetlen napfény hatásának, és óvja bármilyen más hoforrástól is. 4. Húzza ki a konnektorból, ha hosszabb ideig nem használja a monitort 5. Abban az esetben, ami egyébként nagyon ritka, ha a monitor füstölni kezdene vagy furcsa hangot, szagot produkál, azonnal áramtalanítsa a készüléket 6. A monitorház és képernyo tisztításakor kerülje az olyan folyékony súrolószereket, melyek esetleg még benzint és petróleumot is tartalmaznak. A biztonság kedvéért áramtalanítsa a monitort tisztításkor. 5

6 7. Ne helyezze a készüléket mágneses objektumok közelébe. Soha ne mozgassa, amíg be van kapcsolva, hogy a mágneses hatás ne okozzon benne kárt. Ha mágneses hatás miatt nem muködik megfeleloen, kapcsolja ki a monitort legalább 30 percig, majd kapcsolja be újra. Ezzel a folyamattal az áramkörök automatikusan demagnetizálódnak. 6
