1 Felhsználói kézikönyv Olvassa el a kézikönyvet alaposan, mielott a monitort használatba helyezné

2 Tartalomjegyzék 1. TULAJDONSÁGOK MUSZAKI ADATOK ÜZEMELTETÉSI UTASÍTÁSOK FO MENÜ KÉPBEÁLLÍTÁSOK SZÍNRENDSZER BEÁLLÍÁTÁSOK KÉPMÓD BEÁLLÍTÁSOK HANGBEÁLLÍTÁS VIDEÓJEL KAPCSOLÁS...5 2

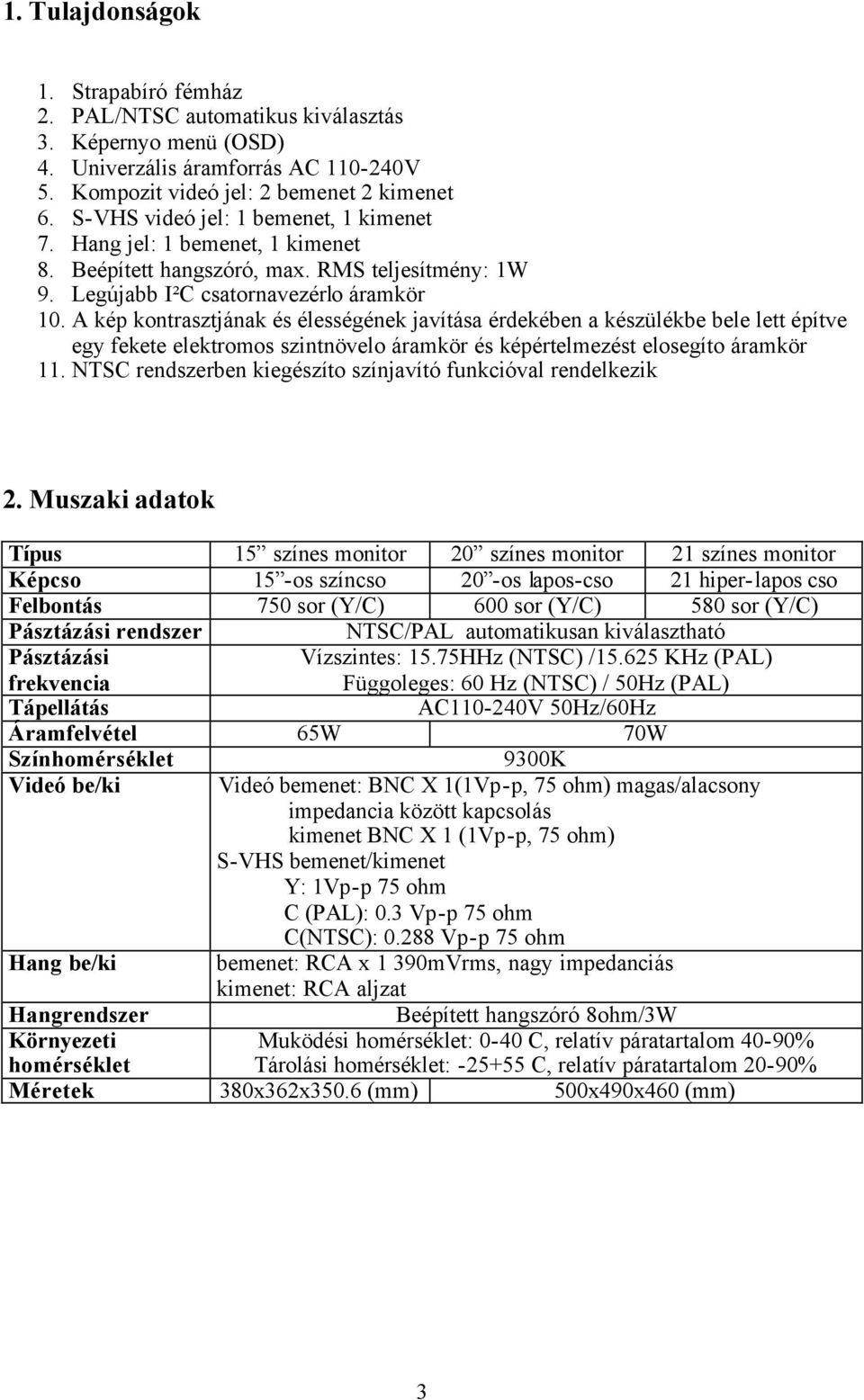

3 1. Tulajdonságok 1. Strapabíró fémház 2. PAL/NTSC automatikus kiválasztás 3. Képernyo menü (OSD) 4. Univerzális áramforrás AC V 5. Kompozit videó jel: 2 bemenet 2 kimenet 6. S-VHS videó jel: 1 bemenet, 1 kimenet 7. Hang jel: 1 bemenet, 1 kimenet 8. Beépített hangszóró, max. RMS teljesítmény: 1W 9. Legújabb I²C csatornavezérlo áramkör 10. A kép kontrasztjának és élességének javítása érdekében a készülékbe bele lett építve egy fekete elektromos szintnövelo áramkör és képértelmezést elosegíto áramkör 11. NTSC rendszerben kiegészíto színjavító funkcióval rendelkezik 2. Muszaki adatok Típus 15 színes monitor 20 színes monitor 21 színes monitor Képcso 15 -os színcso 20 -os lapos-cso 21 hiper-lapos cso Felbontás 750 sor (Y/C) 600 sor (Y/C) 580 sor (Y/C) Pásztázási rendszer NTSC/PAL automatikusan kiválasztható Pásztázási frekvencia Vízszintes: 15.75HHz (NTSC) / KHz (PAL) Függoleges: 60 Hz (NTSC) / 50Hz (PAL) Tápellátás AC V 50Hz/60Hz Áramfelvétel 65W 70W Színhomérséklet Videó be/ki 9300K Videó bemenet: BNC X 1(1Vp-p, 75 ohm) magas/alacsony impedancia között kapcsolás kimenet BNC X 1 (1Vp-p, 75 ohm) S-VHS bemenet/kimenet Y: 1Vp-p 75 ohm C (PAL): 0.3 Vp-p 75 ohm C(NTSC): Vp-p 75 ohm Hang be/ki bemenet: RCA x 1 390mVrms, nagy impedanciás kimenet: RCA aljzat Hangrendszer Beépített hangszóró 8ohm/3W Környezeti homérséklet Muködési homérséklet: 0-40 C, relatív páratartalom 40-90% Tárolási homérséklet: C, relatív páratartalom 20-90% Méretek 380x362x350.6 (mm) 500x490x460 (mm) 3

4 3. Üzemeltetési utasítások: Csatlakozók a monitor hátulján Ha a hang és videó kábelek már csatlakoztatva vannak, dugja be a csatlakozót a konnektorba. Nyomja meg a fokapcsolót, erre a kijelzo lámpa kigyullad. Egy pár másodperc elteltével egy kép vagy a kék képernyo fog megjelenni. 3.1 Fo menü Nyomja meg a MENU gombot, a következo lesz látható a képernyon: Kép (PICTURE) Színrendszer (COLOR SYSTEM) Nyomja meg a MENU gombot még egyszer a kilépéshez 3.2 Kép beállítások (PICTURE) 1. nyomja meg a MENU gombot, hogy belépjen 2. nyomja meg a SELECT-, vagy SELECT+ gombot, hogy kiválassza a kép helyét 3. használja a VOL+, és VOL- gombokat, hogy belépjen a kép (PICTURE) módba. A képernyon az alábbit fogja látni: Fényero (BRIGHT) Felbontás (CONTRAST) Szín (COLOR) Élesség (SHARP) 4. használja a SELECT+ és SELECT- gombokat, hogy válasszon ezek közül 5. használja a VOL+ és VOL- gombokat, hogy ezeknek az értékeit megváltoztassa 6. Az élesség (SHARP) menüpontban 4 beállítási lehetoség van: alap, alacsony, magas, közepes. Legtöbb esetben az alap (STANDARD) beállítás a legmegfelelobb Az összes beállítás automatikusan el lesz tárolva a személyes (PERSONAL) képmódban. 3.3 Színrendszer beállítások (COLOR SYSTEM SETTING) Abban az esetben, ha nem választja ki a színrendszert megfeleloen, nem lesz szín egyáltalán, vagy a kép nem megfelelo színtartománnyal fog rendelkezni. 1. nyomja meg a MENU gombot, hogy belépjen a menübe 4

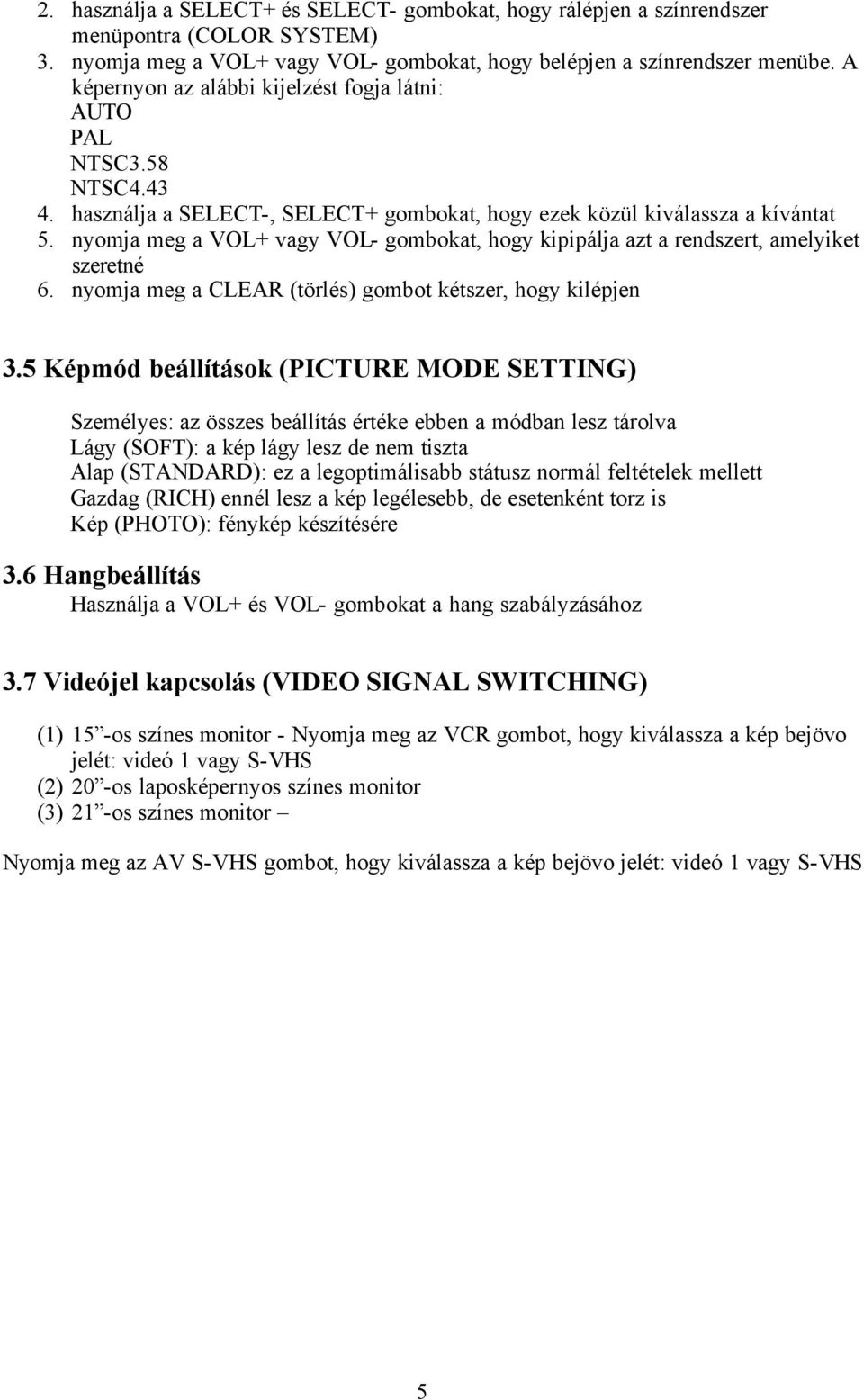

5 2. használja a SELECT+ és SELECT- gombokat, hogy rálépjen a színrendszer menüpontra (COLOR SYSTEM) 3. nyomja meg a VOL+ vagy VOL- gombokat, hogy belépjen a színrendszer menübe. A képernyon az alábbi kijelzést fogja látni: AUTO PAL NTSC3.58 NTSC használja a SELECT-, SELECT+ gombokat, hogy ezek közül kiválassza a kívántat 5. nyomja meg a VOL+ vagy VOL- gombokat, hogy kipipálja azt a rendszert, amelyiket szeretné 6. nyomja meg a CLEAR (törlés) gombot kétszer, hogy kilépjen 3.5 Képmód beállítások (PICTURE MODE SETTING) Személyes: az összes beállítás értéke ebben a módban lesz tárolva Lágy (SOFT): a kép lágy lesz de nem tiszta Alap (STANDARD): ez a legoptimálisabb státusz normál feltételek mellett Gazdag (RICH) ennél lesz a kép legélesebb, de esetenként torz is Kép (PHOTO): fénykép készítésére 3.6 Hangbeállítás Használja a VOL+ és VOL- gombokat a hang szabályzásához 3.7 Videójel kapcsolás (VIDEO SIGNAL SWITCHING) (1) 15 -os színes monitor - Nyomja meg az VCR gombot, hogy kiválassza a kép bejövo jelét: videó 1 vagy S-VHS (2) 20 -os laposképernyos színes monitor (3) 21 -os színes monitor Nyomja meg az AV S-VHS gombot, hogy kiválassza a kép bejövo jelét: videó 1 vagy S-VHS 5
