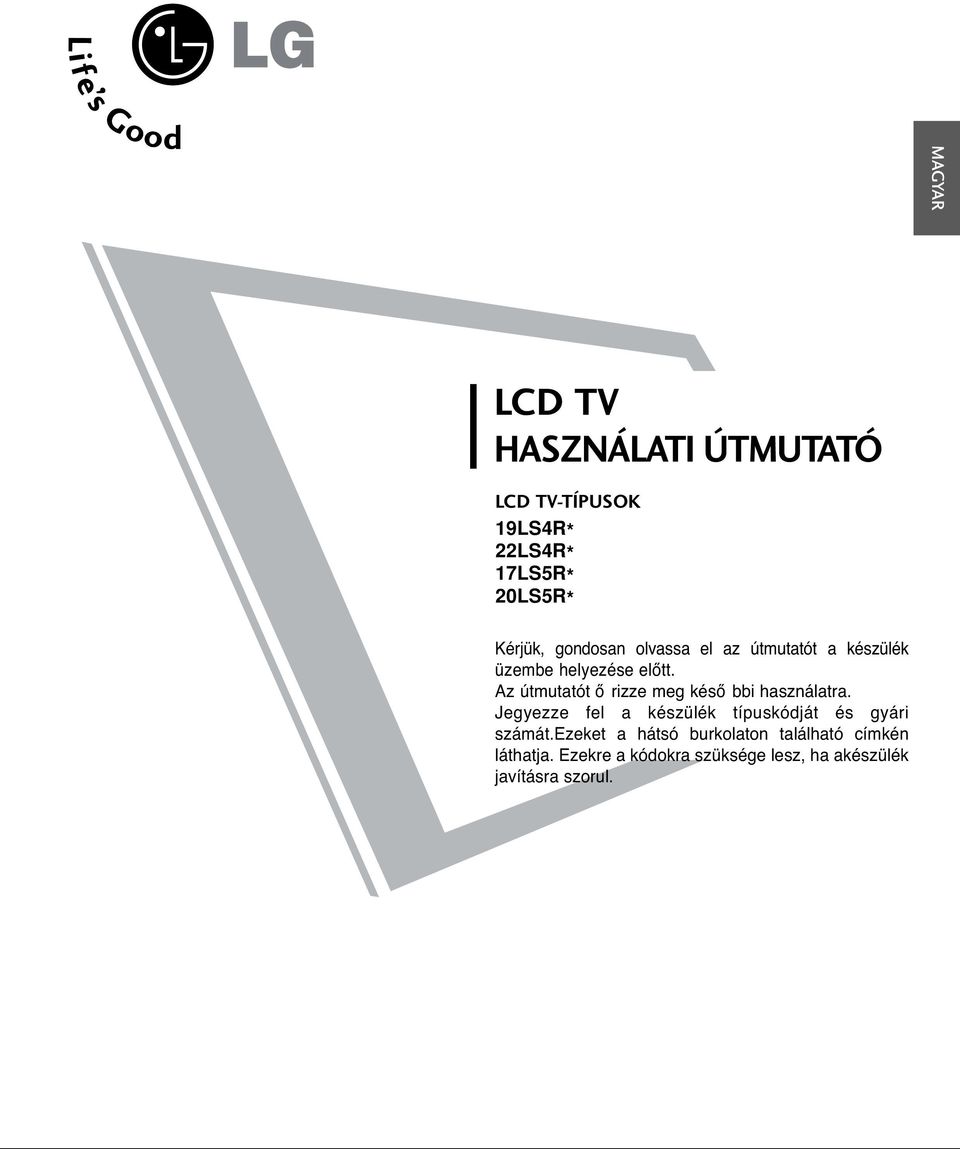

LCD TV HASZNÁLATI ÚTMUTATÓ

Átírás

1 MAGYAR LCD TV HASZNÁLATI ÚTMUTATÓ LCD TV-TÍPUSOK 9LSR* LSR* 7LS5R* 0LS5R* Kérjük, gondosan olvassa el az útmutatót a készülék üzembe helyezése előtt. Az útmutatót ő rizze meg késő bbi használatra. Jegyezze fel a készülék típuskódját és gyári számát.ezeket a hátsó burkolaton található címkén láthatja. Ezekre a kódokra szüksége lesz, ha akészülék javításra szorul.

2

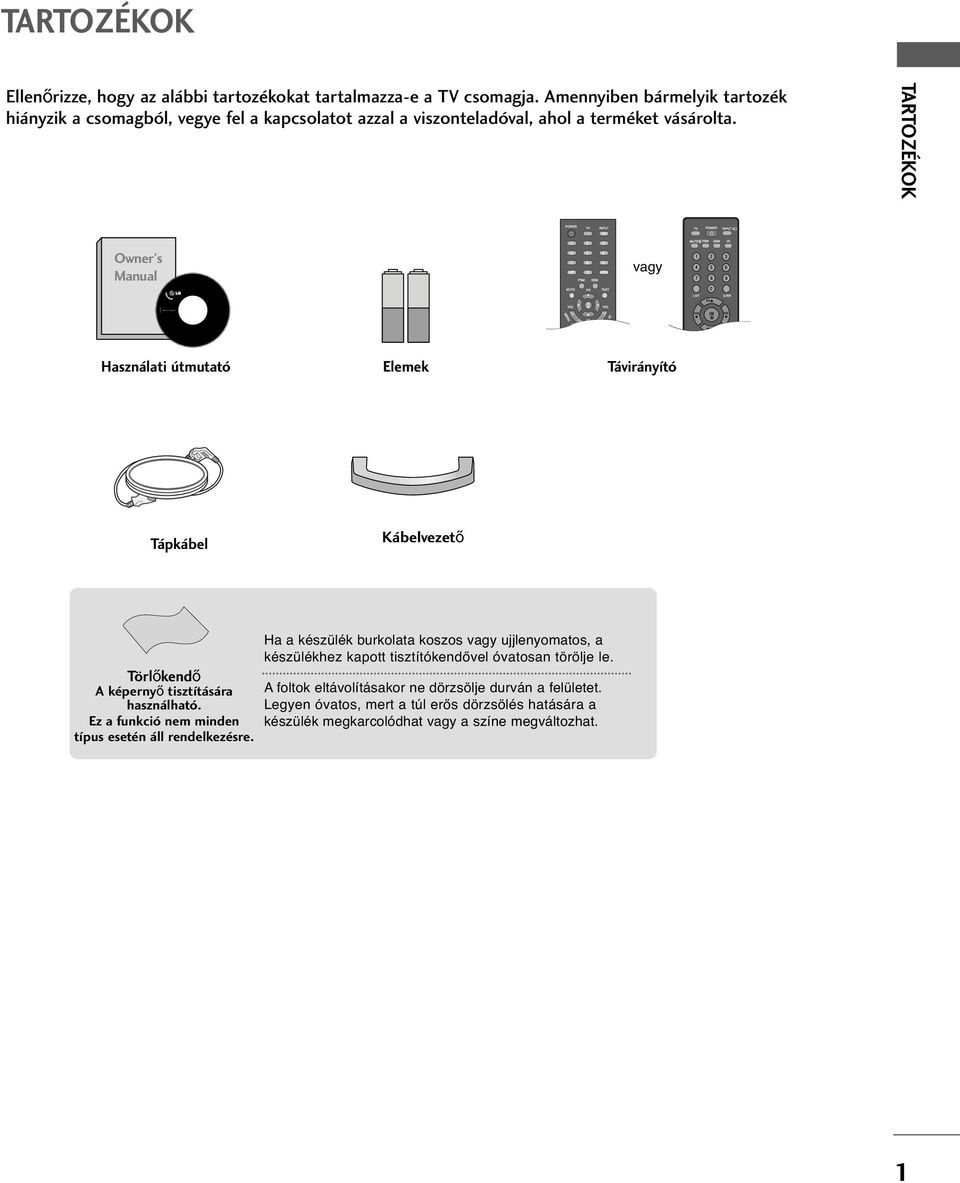

3 Owner s manual TARTOZÉKOK Ellen rizze, hogy az alábbi tartozékokat tartalmazza-e a TV csomagja. Amennyiben bármelyik tartozék hiányzik a csomagból, vegye fel a kapcsolatot azzal a viszonteladóval, ahol a terméket vásárolta. TARTOZÉKOK Owner's Manual vagy Használati útmutató Elemek Távirányító Tápkábel Kábelvezet Törl kend A képerny tisztítására használható. Ez a funkció nem minden típus esetén áll rendelkezésre. Ha a készülék burkolata koszos vagy ujjlenyomatos, a készülékhez kapott tisztítókendővel óvatosan törölje le. A foltok eltávolításakor ne dörzsölje durván a felületet. Legyen óvatos, mert a túl erős dörzsölés hatására a készülék megkarcolódhat vagy a színe megváltozhat.

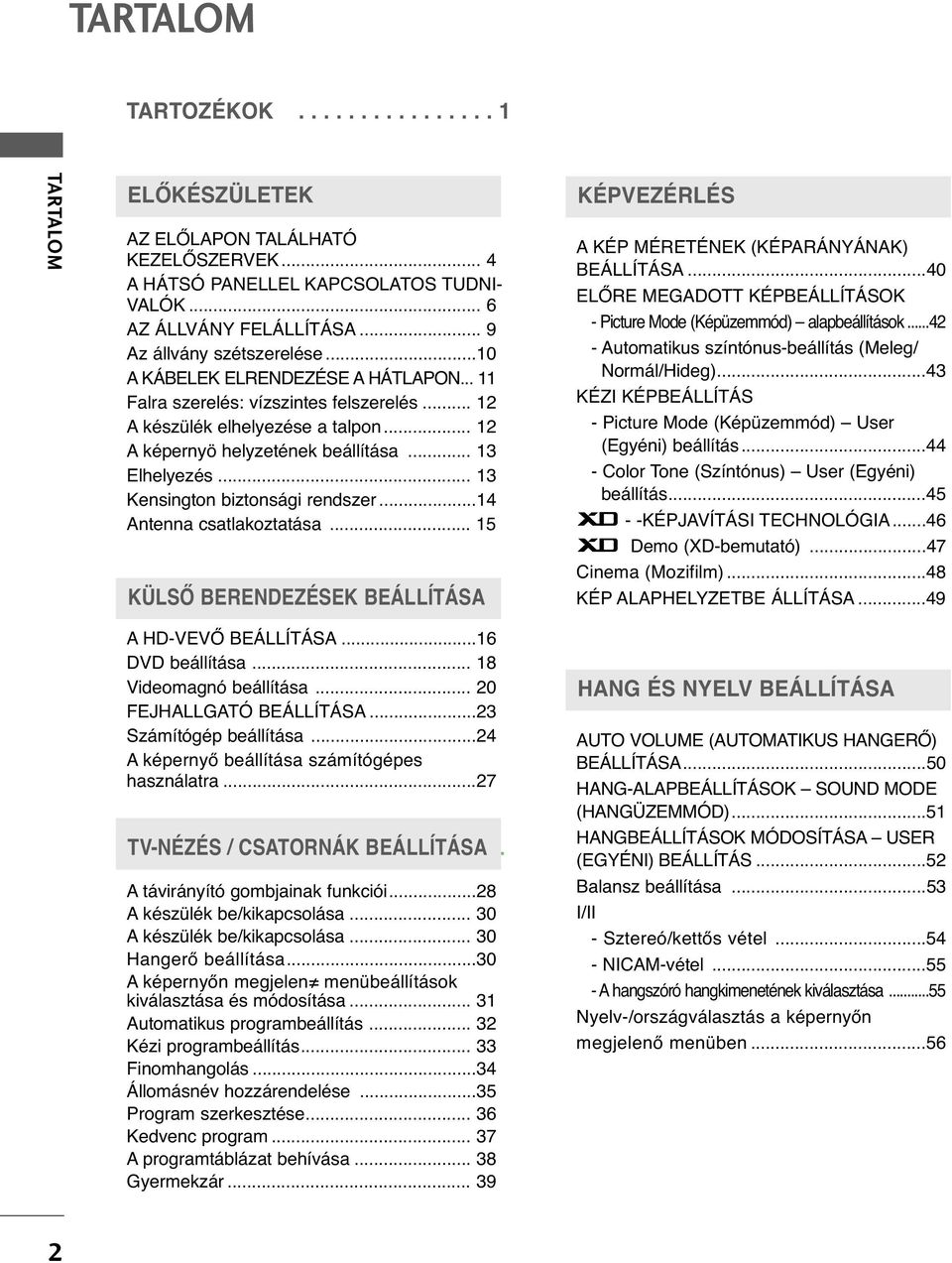

4 TARTALOM TARTOZÉKOK TARTALOM ELŐKÉSZÜLETEK PREPARATION AZ ELŐLAPON TALÁLHATÓ KEZELŐSZERVEK... A HÁTSÓ PANELLEL KAPCSOLATOS TUDNI- VALÓK... 6 AZ ÁLLVÁNY FELÁLLÍTÁSA... 9 Az állvány szétszerelése...0 A KÁBELEK ELRENDEZÉSE A HÁTLAPON... Falra szerelés: vízszintes felszerelés... A készülék elhelyezése a talpon... A képernyö helyzetének beállítása... Elhelyezés... Kensington biztonsági rendszer... Antenna csatlakoztatása... 5 KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA KÉPVEZÉRLÉS PICTURE CONTROL A KÉP MÉRETÉNEK (KÉPARÁNYÁNAK) BEÁLLÍTÁSA...0 ELŐRE MEGADOTT KÉPBEÁLLÍTÁSOK - Picture Mode (Képüzemmód) alapbeállítások... - Automatikus színtónus-beállítás (Meleg/ Normál/Hideg)... KÉZI KÉPBEÁLLÍTÁS - Picture Mode (Képüzemmód) User (Egyéni) beállítás... - Color Tone (Színtónus) User (Egyéni) beállítás KÉPJAVÍTÁSI TECHNOLÓGIA...6 Demo (XD-bemutató)...7 Cinema (Mozifilm)...8 KÉP ALAPHELYZETBE ÁLLÍTÁSA...9 A HD-VEVŐ BEÁLLÍTÁSA...6 DVD beállítása... 8 Videomagnó beállítása... 0 FEJHALLGATÓ BEÁLLÍTÁSA... Számítógép beállítása... A képernyő beállítása számítógépes használatra...7 TV-NÉZÉS WATCHING / CSATORNÁK TV /Programme BEÁLLÍTÁSA CONTROL A távirányító gombjainak funkciói...8 A készülék be/kikapcsolása... 0 A készülék be/kikapcsolása... 0 Hangerő beállítása...0 A képernyőn megjelen menübeállítások kiválasztása és módosítása... Automatikus programbeállítás... Kézi programbeállítás... Finomhangolás... Állomásnév hozzárendelése...5 Program szerkesztése... 6 Kedvenc program... 7 A programtáblázat behívása... 8 Gyermekzár... 9 HANG ÉS NYELV BEÁLLÍTÁSA AUTO VOLUME (AUTOMATIKUS HANGERŐ) BEÁLLÍTÁSA...50 HANG-ALAPBEÁLLÍTÁSOK SOUND MODE (HANGÜZEMMÓD)...5 HANGBEÁLLÍTÁSOK MÓDOSÍTÁSA USER (EGYÉNI) BEÁLLÍTÁS...5 Balansz beállítása...5 I/II - Sztereó/kettős vétel NICAM-vétel A hangszóró hangkimenetének kiválasztása...55 Nyelv-/országválasztás a képernyőn megjelenő menüben...56

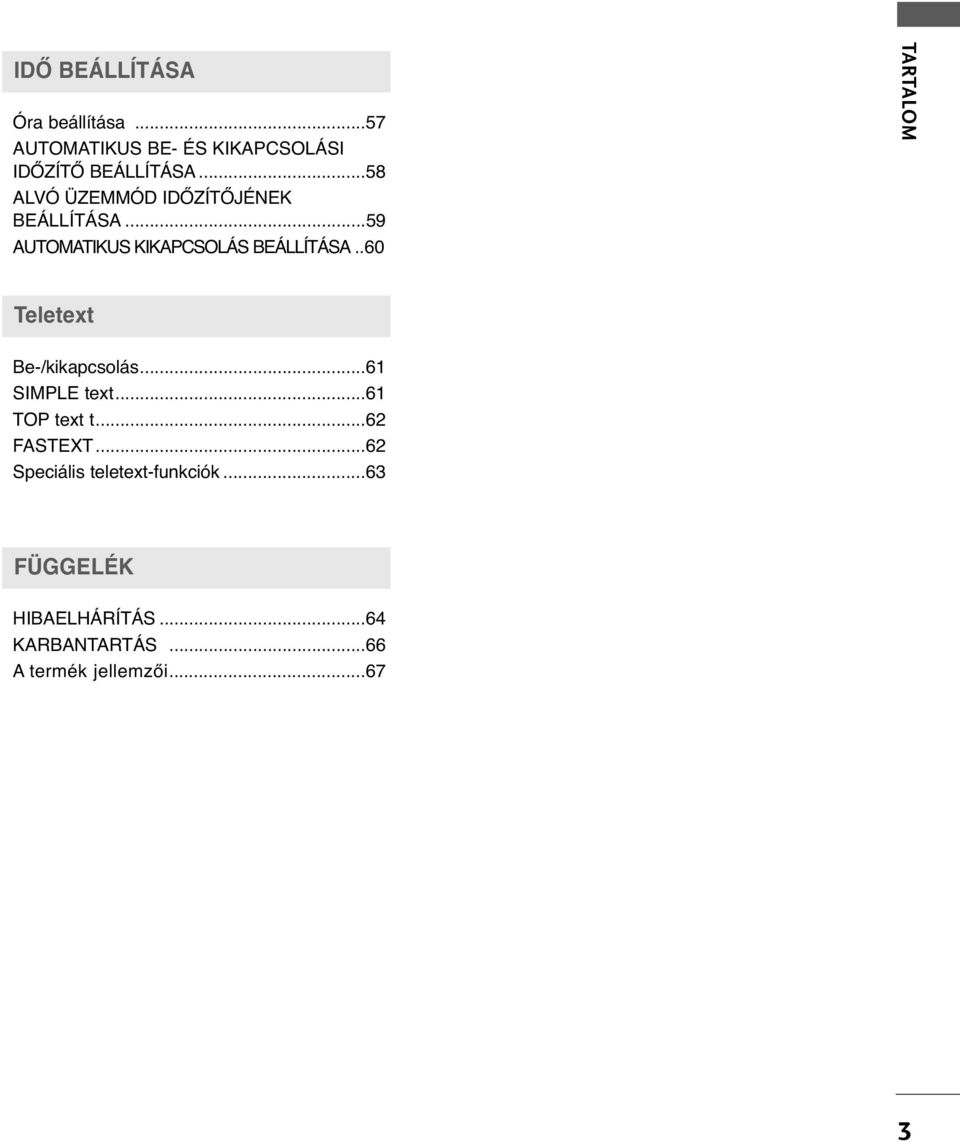

5 IDŐ BEÁLLÍTÁSA Óra beállítása...57 AUTOMATIKUS BE- ÉS KIKAPCSOLÁSI IDŐZÍTŐ BEÁLLÍTÁSA...58 ALVÓ ÜZEMMÓD IDŐZÍTŐJÉNEK BEÁLLÍTÁSA...59 AUTOMATIKUS KIKAPCSOLÁS BEÁLLÍTÁSA..60 TARTALOM Teletext Be-/kikapcsolás...6 SIMPLE text...6 TOP text t...6 FASTEXT...6 Speciális teletext-funkciók...6 FÜGGELÉK HIBAELHÁRÍTÁS...6 KARBANTARTÁS...66 A termék jellemzői...67

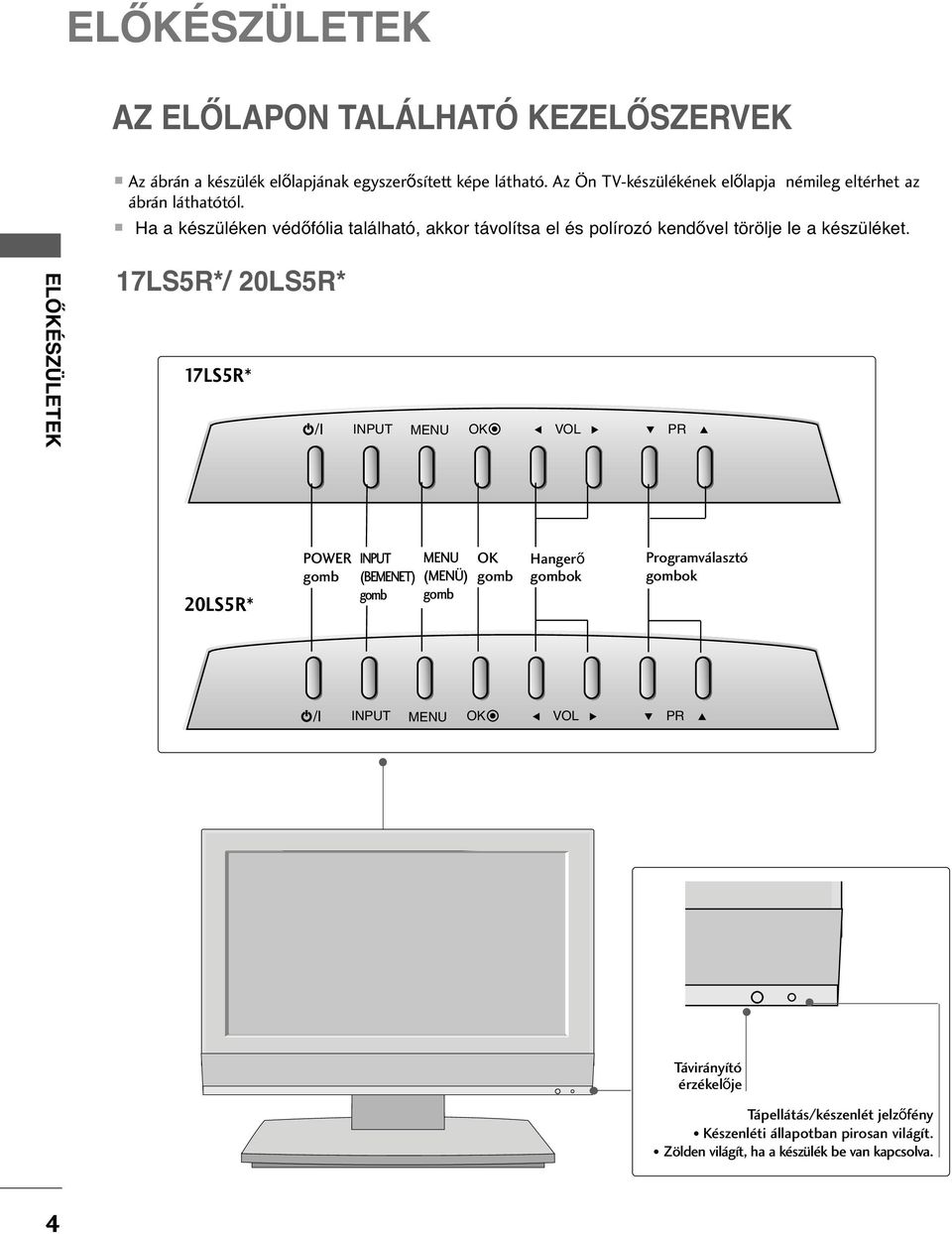

6 ELŐKÉSZÜLETEK AZ ELŐLAPON TALÁLHATÓ KEZELŐSZERVEK Az ábrán a készülék el lapjának egyszer sített képe látható. Az Ön TV-készülékének el lapja némileg eltérhet az ábrán láthatótól. Ha a készüléken véd fólia található, akkor távolítsa el és polírozó kend vel törölje le a készüléket. ELŐKÉSZÜLETEK 7LS5R*/ 0LS5R* 7LS5R* /I INPUT MENU OK VOL PR 0LS5R* POWER gomb INPUT (BEMENET) gomb MENU (MENÜ) gomb OK gomb Hanger gombok Programválasztó gombok /I INPUT MENU OK VOL PR Távirányító érzékel je Tápellátás/készenlét jelz fény Készenléti állapotban pirosan világít. Zölden világít, ha a készülék be van kapcsolva.

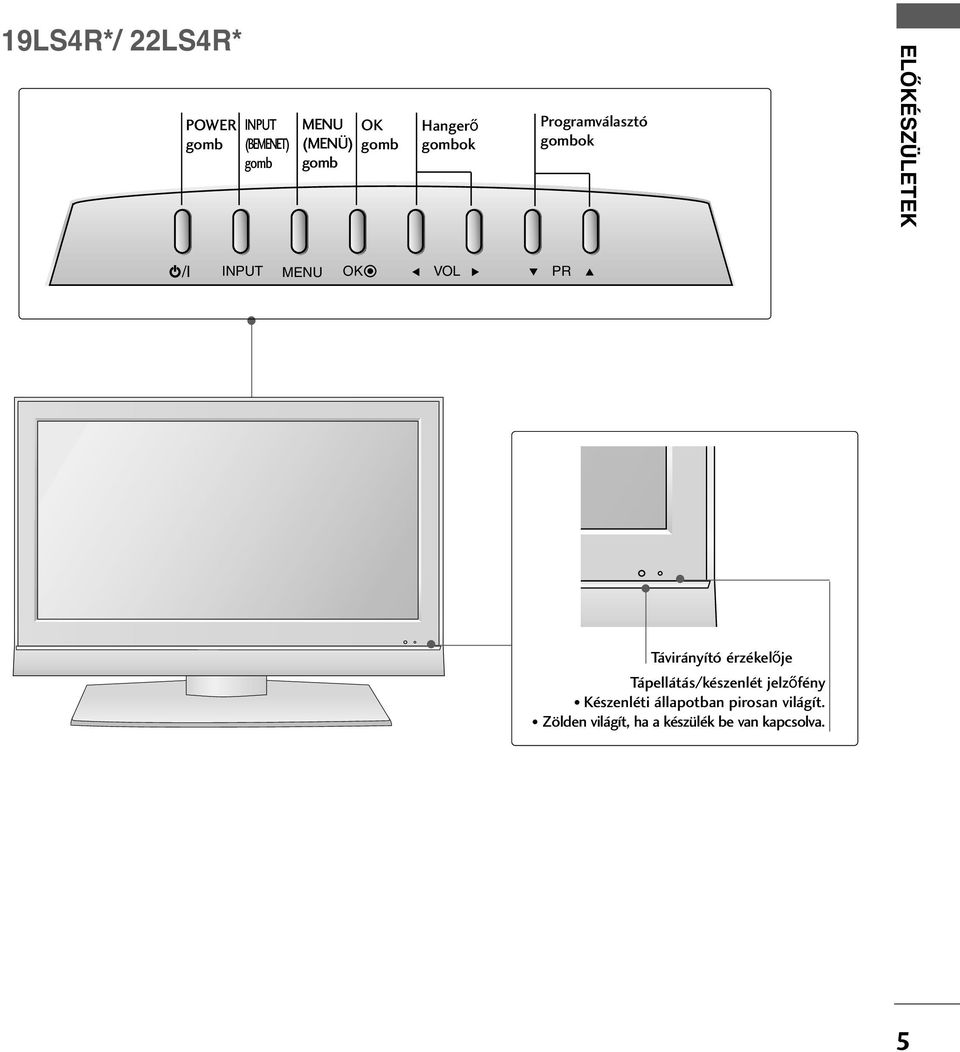

7 9LSR*/ LSR* POWER gomb INPUT (BEMENET) gomb MENU OK (MENÜ) gomb gomb Hanger gombok Programválasztó gombok ELŐKÉSZÜLETEK /I INPUT MENU OK VOL PR Távirányító érzékel je Tápellátás/készenlét jelz fény Készenléti állapotban pirosan világít. Zölden világít, ha a készülék be van kapcsolva. 5

8 ELŐKÉSZÜLETEK A HÁTSÓ PANELLEL KAPCSOLATOS TUDNIVALÓK Az ábra leegyszerűsítve mutatja a hátlapot. Az Ön TV-készülékének el lapja némileg eltérhet az ábrán láthatótól. 7LS5R* ELŐKÉSZÜLETEK RGB(PC/DTV) IN ANTENNA IN AUDIO (RGB) IN AV VIDEO AV IN S-VIDEO H/P Tápkábel csatlakozója Ez a TV-készülék váltóáramú táplálás segítségével működtethető. A névleges feszültség A termék jellemzői című oldalon található. A készüléket ne próbálja egyenáramú táplálással működtetni. RGB-/audiobemenet Csatlakoztassa a számítógép vagy a DTV monitorkimenetét a megfelelő bemeneti csatlakozóhoz. Antennabemenet Csatlakoztassa az antennajelet ehhez a csatlakozóhoz Euro Scart csatlakozó (AV) Csatlakoztassa a külső eszköz Scart bemenetét vagy kimenetét ezekhez a csatlakozókhoz. Audio-/videobemenet Csatlakoztassa a külső eszköz audio- /videokimenetét ezekhez a csatlakozókhoz. S-Video bemenet Az S-VIDEO eszköz S-Video kimenetét ide csatlakoztassa. Fejhallgató csatlakozója 6

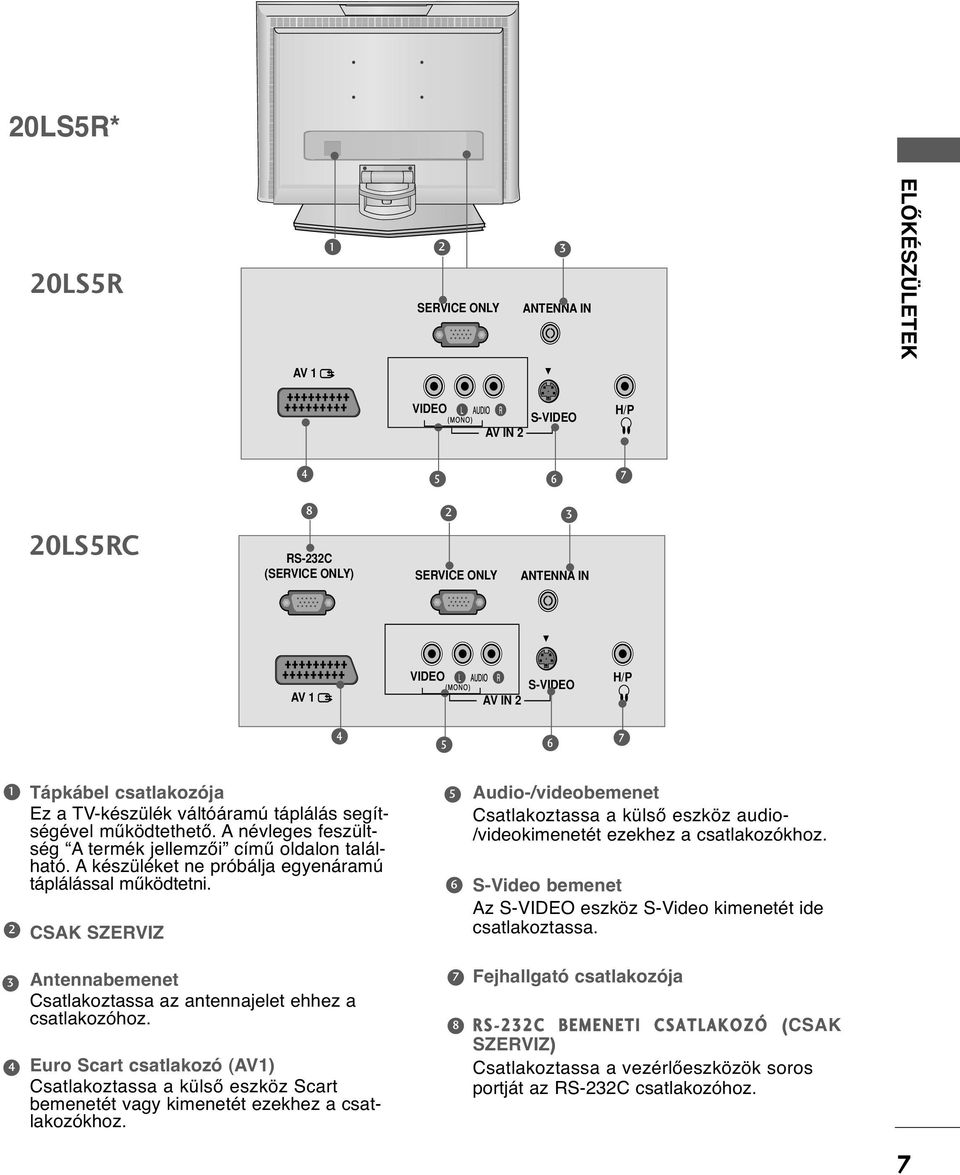

9 0LS5R* 0LS5R SERVICE ONLY ANTENNA IN ELŐKÉSZÜLETEK AV VIDEO AV IN S-VIDEO H/P LS5RC 8 RS-C (SERVICE ONLY) SERVICE ONLY ANTENNA IN AV VIDEO AV IN S-VIDEO H/P Tápkábel csatlakozója Ez a TV-készülék váltóáramú táplálás segítségével működtethető. A névleges feszültség A termék jellemzői című oldalon található. A készüléket ne próbálja egyenáramú táplálással működtetni. CSAK SZERVIZ 5 6 Audio-/videobemenet Csatlakoztassa a külső eszköz audio- /videokimenetét ezekhez a csatlakozókhoz. S-Video bemenet Az S-VIDEO eszköz S-Video kimenetét ide csatlakoztassa. Antennabemenet Csatlakoztassa az antennajelet ehhez a csatlakozóhoz. Euro Scart csatlakozó (AV) Csatlakoztassa a külső eszköz Scart bemenetét vagy kimenetét ezekhez a csatlakozókhoz. 7 8 Fejhallgató csatlakozója RS- C BEMENETI CSATLAKOZÓ (CSAK SZERVIZ) Csatlakoztassa a vezérlőeszközök soros portját az RS-C csatlakozóhoz. 7

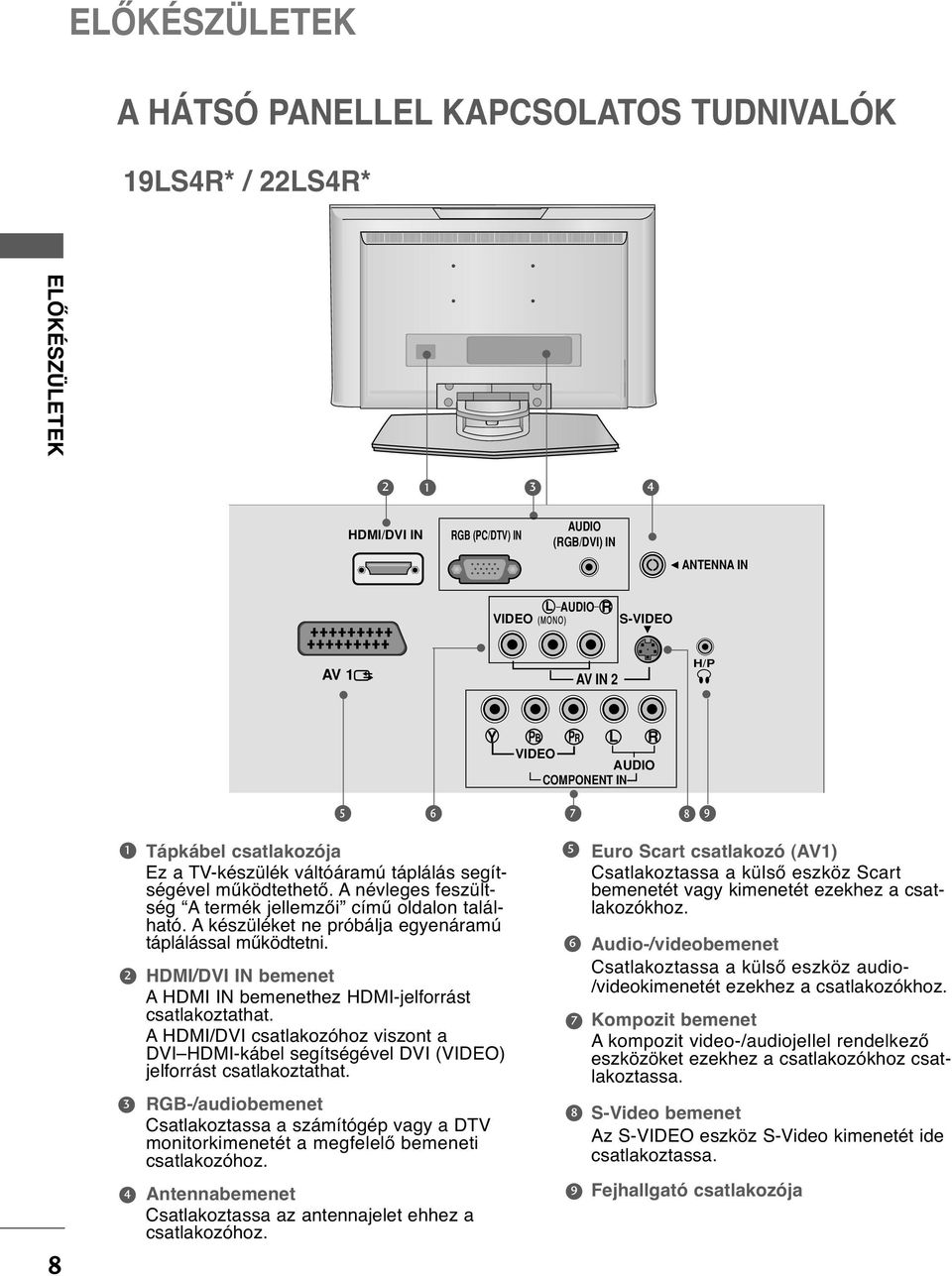

10 ELŐKÉSZÜLETEK A HÁTSÓ PANELLEL KAPCSOLATOS TUDNIVALÓK 9LSR* / LSR* ELŐKÉSZÜLETEK HDMI/DVI IN RGB (PC/DTV) IN AUDIO (RGB/DVI) IN ANTENNA IN VIDEO L AUDIO R S-VIDEO AV AV IN H/P Y PB PR L R VIDEO AUDIO COMPONENT IN Tápkábel csatlakozója Ez a TV-készülék váltóáramú táplálás segítségével működtethető. A névleges feszültség A termék jellemzői című oldalon található. A készüléket ne próbálja egyenáramú táplálással működtetni. HDMI/DVI IN bemenet A HDMI IN bemenethez HDMI-jelforrást csatlakoztathat. A HDMI/DVI csatlakozóhoz viszont a DVI HDMI-kábel segítségével DVI (VIDEO) jelforrást csatlakoztathat. RGB-/audiobemenet Csatlakoztassa a számítógép vagy a DTV monitorkimenetét a megfelelő bemeneti csatlakozóhoz Euro Scart csatlakozó (AV) Csatlakoztassa a külső eszköz Scart bemenetét vagy kimenetét ezekhez a csatlakozókhoz. Audio-/videobemenet Csatlakoztassa a külső eszköz audio- /videokimenetét ezekhez a csatlakozókhoz. Kompozit bemenet A kompozit video-/audiojellel rendelkező eszközöket ezekhez a csatlakozókhoz csatlakoztassa. S-Video bemenet Az S-VIDEO eszköz S-Video kimenetét ide csatlakoztassa. 8 Antennabemenet Csatlakoztassa az antennajelet ehhez a csatlakozóhoz. 9 Fejhallgató csatlakozója

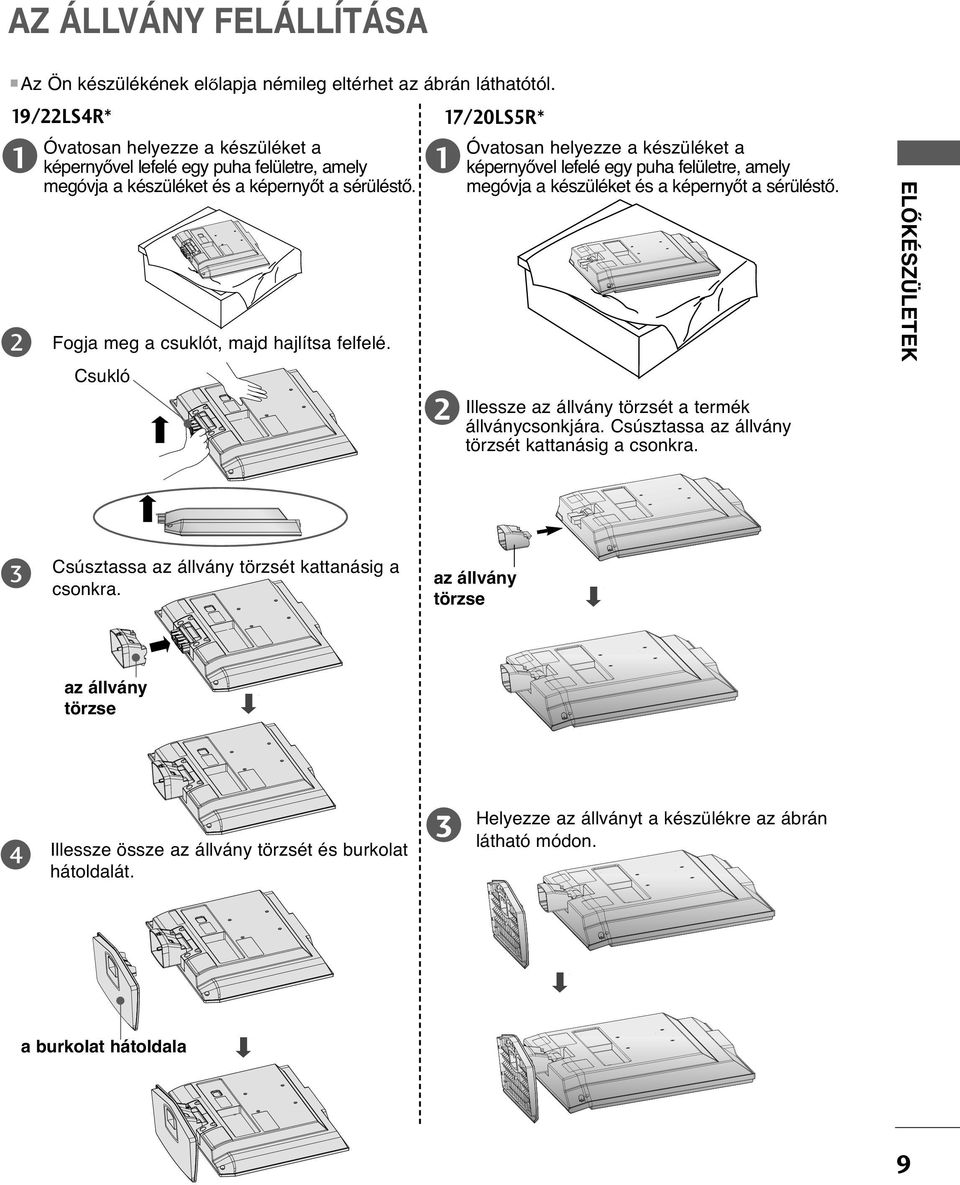

11 AZ ÁLLVÁNY FELÁLLÍTÁSA Az Ön készülékének el lapja némileg eltérhet az ábrán láthatótól. 9/LSR* Óvatosan helyezze a készüléket a képernyővel lefelé egy puha felületre, amely megóvja a készüléket és a képernyőt a sérüléstő. Fogja meg a csuklót, majd hajlítsa felfelé. Csukló 7/0LS5R* Óvatosan helyezze a készüléket a képernyővel lefelé egy puha felületre, amely megóvja a készüléket és a képernyőt a sérüléstő. Illessze az állvány törzsét a termék állványcsonkjára. Csúsztassa az állvány törzsét kattanásig a csonkra. ELŐKÉSZÜLETEK Csúsztassa az állvány törzsét kattanásig a csonkra. az állvány törzse az állvány törzse Illessze össze az állvány törzsét és burkolat hátoldalát. Helyezze az állványt a készülékre az ábrán látható módon. a burkolat hátoldala 9

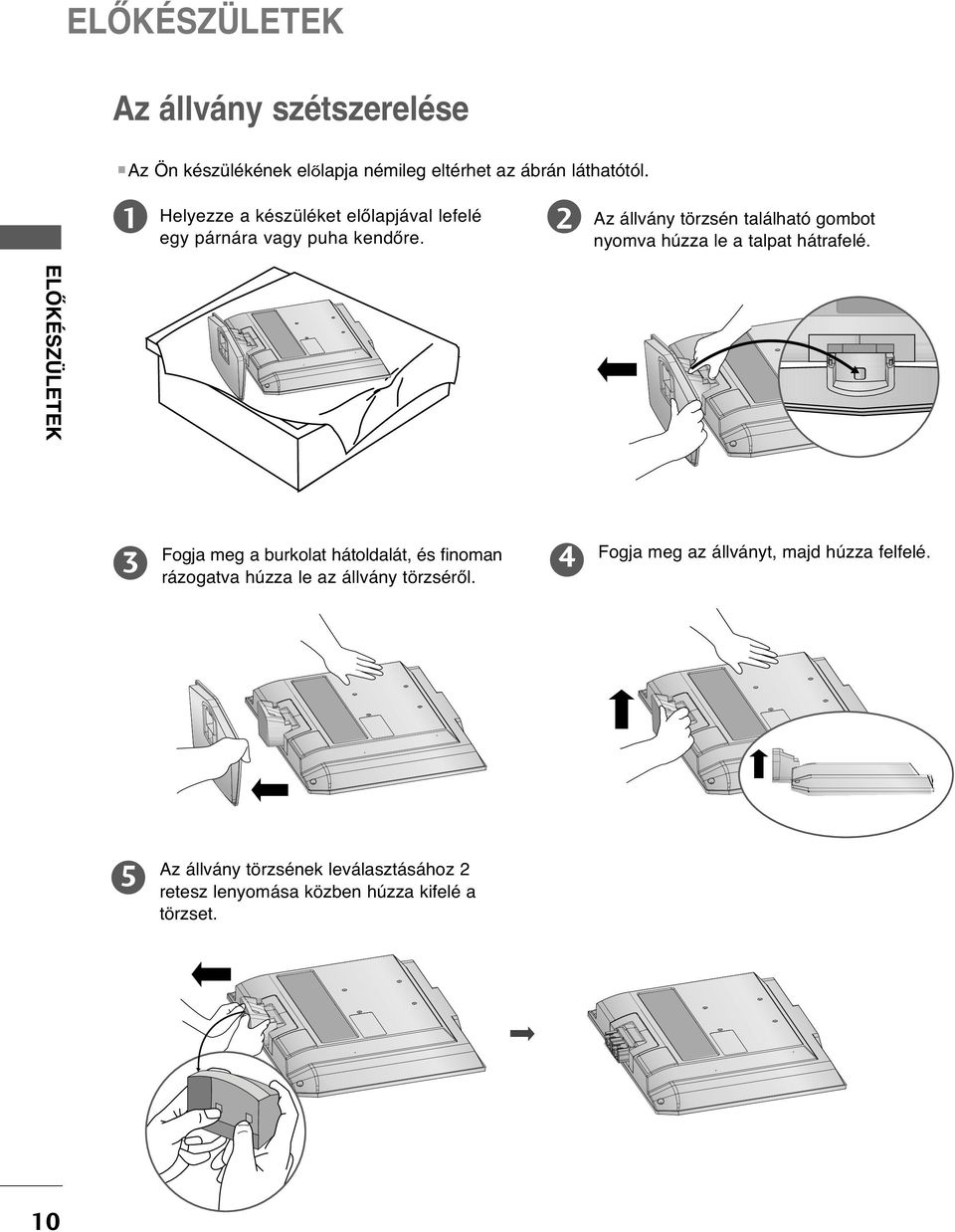

12 ELŐKÉSZÜLETEK Az állvány szétszerelése Az Ön készülékének el lapja némileg eltérhet az ábrán láthatótól. Helyezze a készüléket előlapjával lefelé egy párnára vagy puha kendőre. Az állvány törzsén található gombot nyomva húzza le a talpat hátrafelé. Fogja meg a burkolat hátoldalát, és finoman rázogatva húzza le az állvány törzséről. Fogja meg az állványt, majd húzza felfelé. 5 Az állvány törzsének leválasztásához retesz lenyomása közben húzza kifelé a törzset. ELŐKÉSZÜLETEK 0

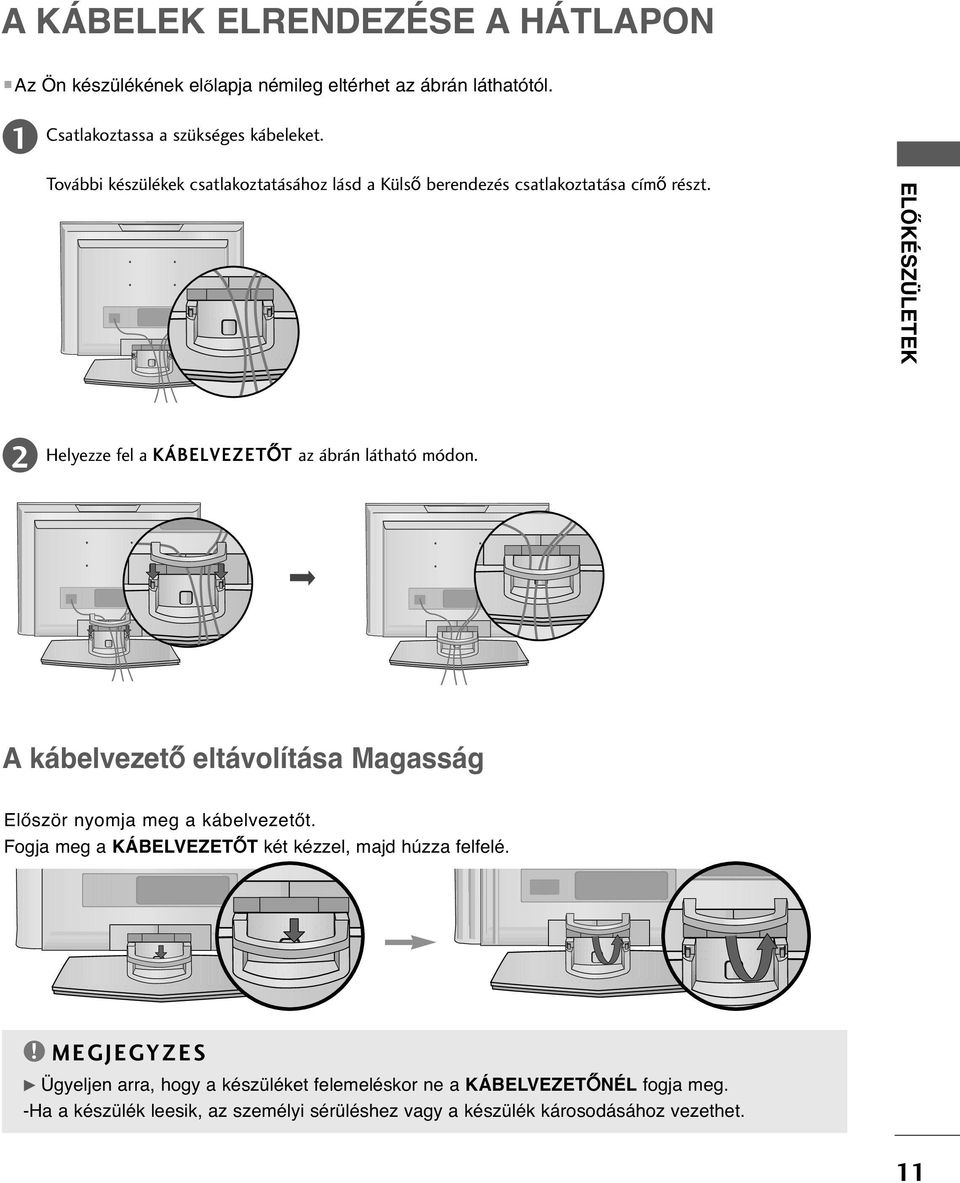

13 A KÁBELEK ELRENDEZÉSE A HÁTLAPON Az Ön készülékének el lapja némileg eltérhet az ábrán láthatótól. Csatlakoztassa a szükséges kábeleket. További készülékek csatlakoztatásához lásd a Küls berendezés csatlakoztatása cím részt. ELŐKÉSZÜLETEK Helyezze fel a KÁBELVEZET T az ábrán látható módon. A kábelvezet eltávolítása Magasság Először nyomja meg a kábelvezetőt. Fogja meg a KÁBELVEZET T két kézzel, majd húzza felfelé.! MEGJEGYZES G Ügyeljen arra, hogy a készüléket felemeléskor ne a KÁBELVEZET NÉL fogja meg. -Ha a készülék leesik, az személyi sérüléshez vagy a készülék károsodásához vezethet.

14 ELŐKÉSZÜLETEK Falra szerelés: vízszintes felszerelés A megfelelő szellőzés érdekében a készülék minden oldalán hagyjon szabadon legalább 0 centiméternyi helyet. A felszereléssel kapcsolatos részletes információt az értékesítőtől kaphat, lásd a külön rendelhető dönthető fali tartókonzol felszerelési és beállítási útmutatóját. ELŐKÉSZÜLETEK hüvelyk hüvelyk hüvelyk hüvelyk hüvelyk A készülék elhelyezése a talpon A megfelelő szellőzés érdekében a készülék minden oldalán hagyjon szabadon legalább 0 centiméternyi helyet. hüvelyk hüvelyk hüvelyk hüvelyk

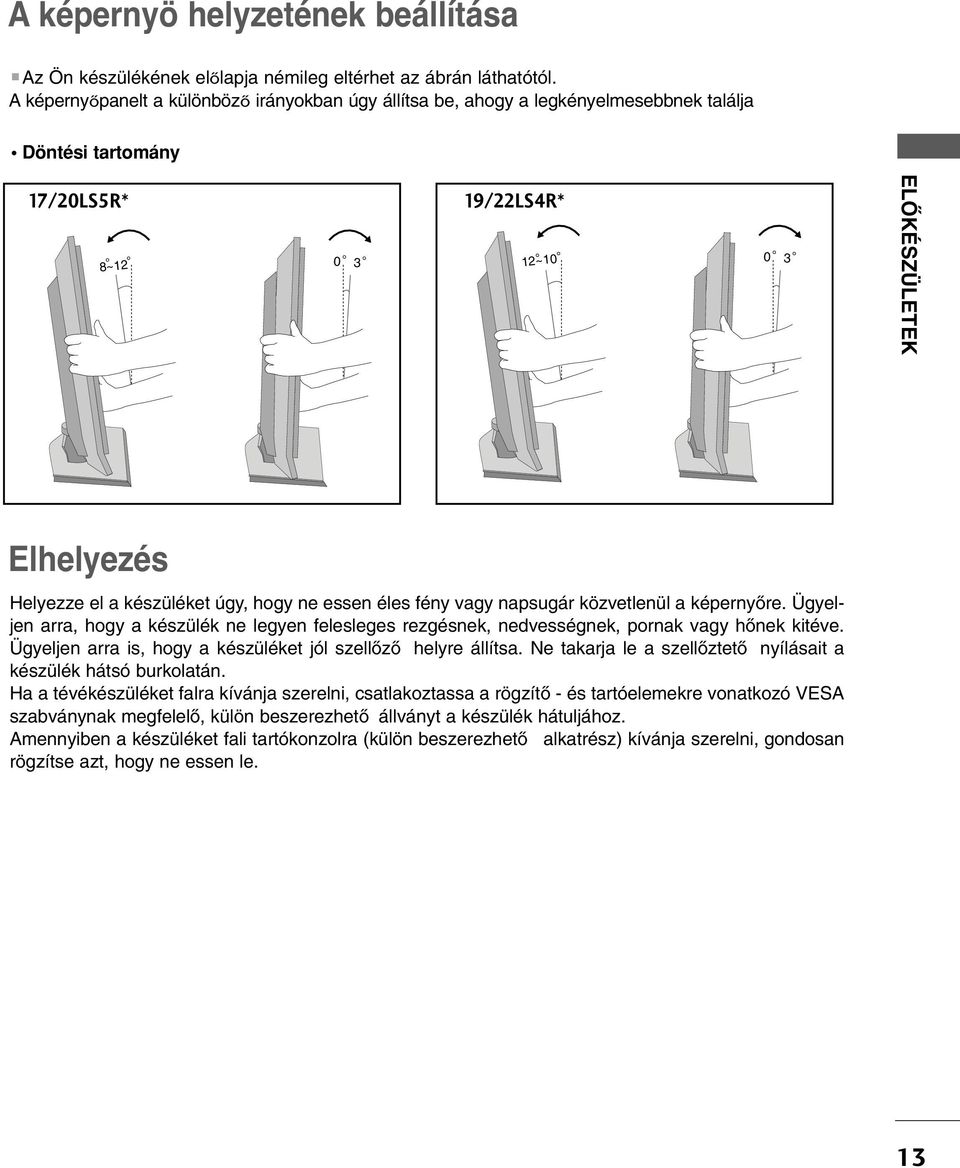

15 A képernyö helyzetének beállítása Az Ön készülékének el lapja némileg eltérhet az ábrán láthatótól. A képerny panelt a különböz irányokban úgy állítsa be, ahogy a legkényelmesebbnek találja Döntési tartomány 7/0LS5R* 8~ 0 9/LSR* ~0 0 ELŐKÉSZÜLETEK Elhelyezés Helyezze el a készüléket úgy, hogy ne essen éles fény vagy napsugár közvetlenül a képerny re. Ügyeljen arra, hogy a készülék ne legyen felesleges rezgésnek, nedvességnek, pornak vagy h nek kitéve. Ügyeljen arra is, hogy a készüléket jól szell z helyre állítsa. Ne takarja le a szell ztet nyílásait a készülék hátsó burkolatán. Ha a tévékészüléket falra kívánja szerelni, csatlakoztassa a rögzít - és tartóelemekre vonatkozó VESA szabványnak megfelel, külön beszerezhet állványt a készülék hátuljához. Amennyiben a készüléket fali tartókonzolra (külön beszerezhet alkatrész) kívánja szerelni, gondosan rögzítse azt, hogy ne essen le.

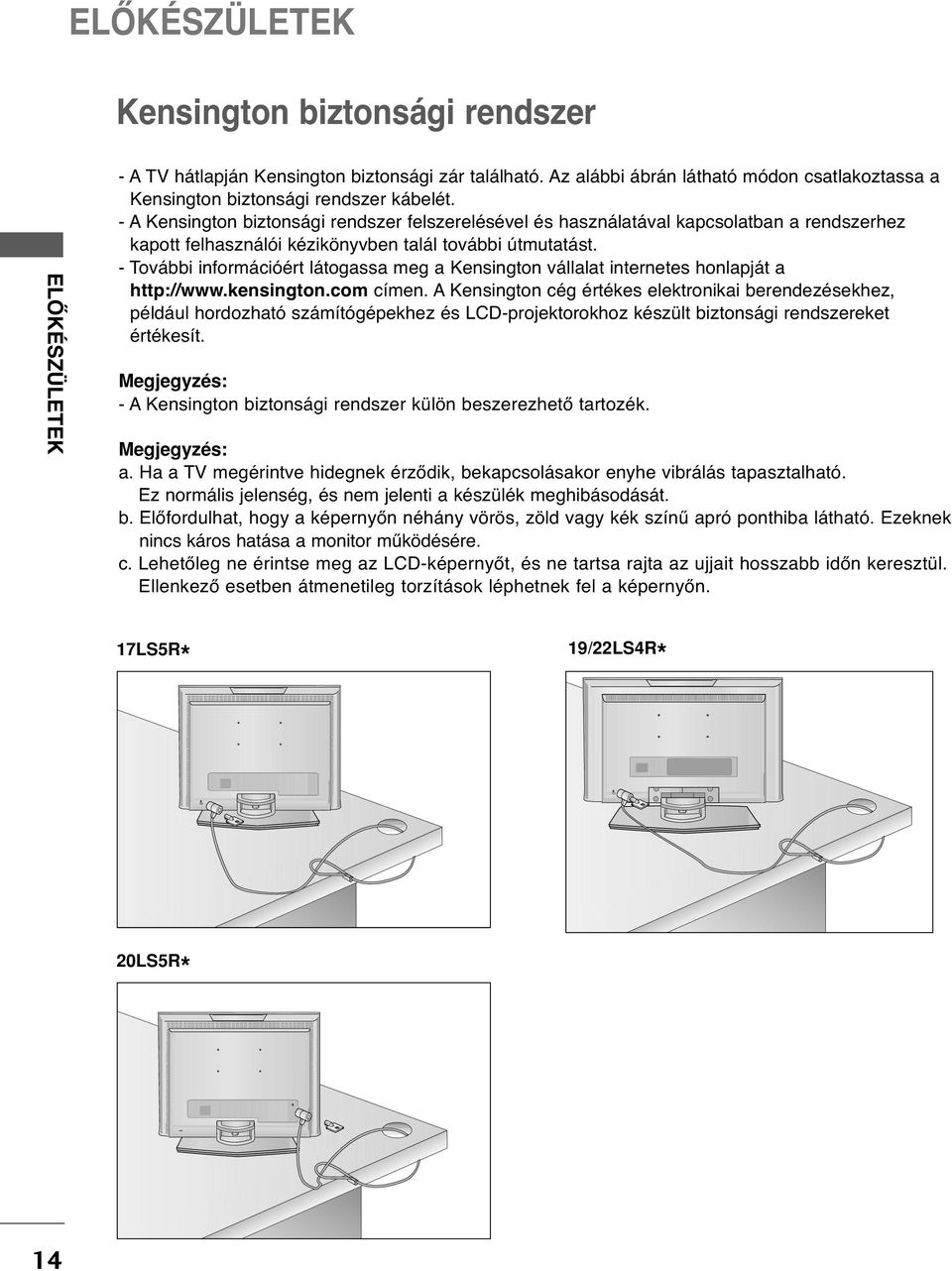

16 ELŐKÉSZÜLETEK Kensington biztonsági rendszer ELŐKÉSZÜLETEK - A TV hátlapján Kensington biztonsági zár található. Az alábbi ábrán látható módon csatlakoztassa a Kensington biztonsági rendszer kábelét. - A Kensington biztonsági rendszer felszerelésével és használatával kapcsolatban a rendszerhez kapott felhasználói kézikönyvben talál további útmutatást. - További információért látogassa meg a Kensington vállalat internetes honlapját a címen. A Kensington cég értékes elektronikai berendezésekhez, például hordozható számítógépekhez és LCD-projektorokhoz készült biztonsági rendszereket értékesít. Megjegyzés: - A Kensington biztonsági rendszer külön beszerezhető tartozék. Megjegyzés: a. Ha a TV megérintve hidegnek érződik, bekapcsolásakor enyhe vibrálás tapasztalható. Ez normális jelenség, és nem jelenti a készülék meghibásodását. b. Előfordulhat, hogy a képernyőn néhány vörös, zöld vagy kék színű apró ponthiba látható. Ezeknek nincs káros hatása a monitor működésére. c. Lehetőleg ne érintse meg az LCD-képernyőt, és ne tartsa rajta az ujjait hosszabb időn keresztül. Ellenkező esetben átmenetileg torzítások léphetnek fel a képernyőn. 7LS5R * 9/LSR * 0LS5R *

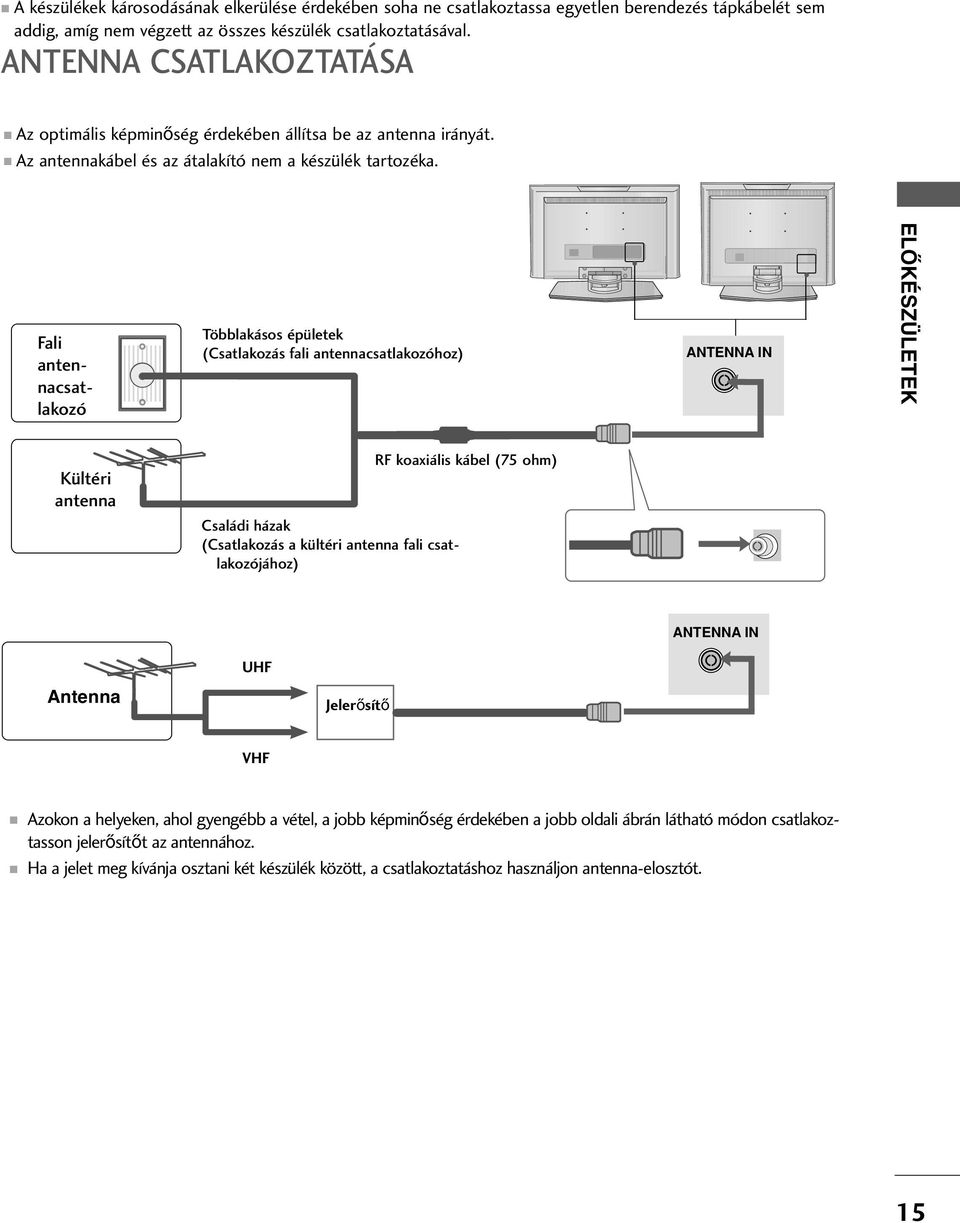

17 A készülékek károsodásának elkerülése érdekében soha ne csatlakoztassa egyetlen berendezés tápkábelét sem addig, amíg nem végzett az összes készülék csatlakoztatásával. ANTENNA CSATLAKOZTATÁSA Az optimális képmin ség érdekében állítsa be az antenna irányát. Az antennakábel és az átalakító nem a készülék tartozéka. Fali antennacsatlakozó Többlakásos épületek (Csatlakozás fali antennacsatlakozóhoz) ANTENNA IN ELŐKÉSZÜLETEK Kültéri antenna Családi házak (Csatlakozás a kültéri antenna fali csatlakozójához) RF koaxiális kábel (75 ohm) ANTENNA IN Antenna UHF Jeler sít VHF Azokon a helyeken, ahol gyengébb a vétel, a jobb képmin ség érdekében a jobb oldali ábrán látható módon csatlakoztasson jeler sít t az antennához. Ha a jelet meg kívánja osztani két készülék között, a csatlakoztatáshoz használjon antenna-elosztót. 5

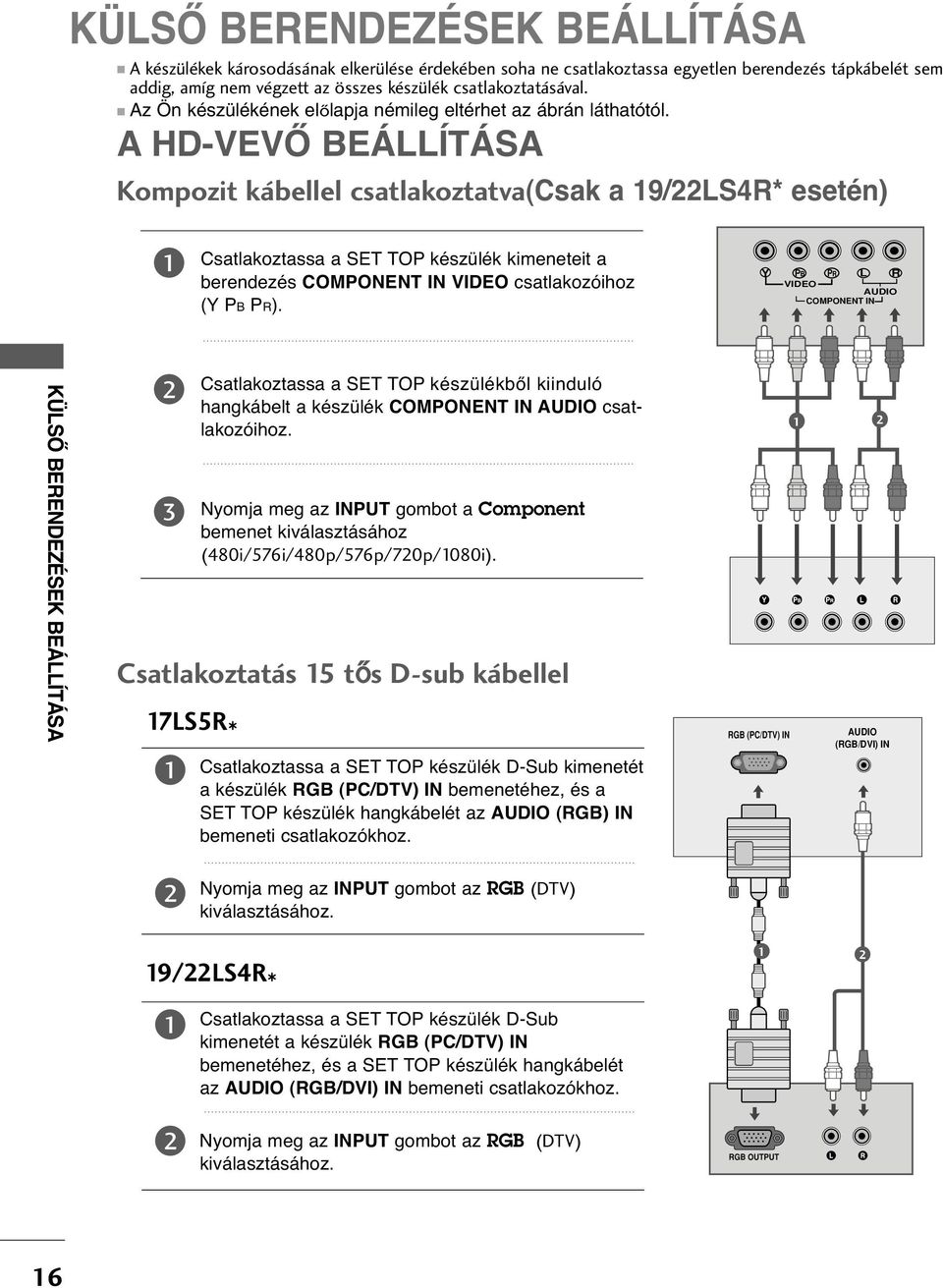

18 KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA A készülékek károsodásának elkerülése érdekében soha ne csatlakoztassa egyetlen berendezés tápkábelét sem addig, amíg nem végzett az összes készülék csatlakoztatásával. Az Ön készülékének el lapja némileg eltérhet az ábrán láthatótól. A HD-VEVŐ BEÁLLÍTÁSA Kompozit kábellel csatlakoztatva(csak a 9/LSR* esetén) Csatlakoztassa a SET TOP készülék kimeneteit a berendezés COMPONENT IN VIDEO csatlakozóihoz (Y PB PR). Y PB PR L R VIDEO AUDIO COMPONENT IN KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Csatlakoztassa a SET TOP készülékből kiinduló hangkábelt a készülék COMPONENT IN AUDIO csatlakozóihoz. Nyomja meg az INPUT gombot a Component bemenet kiválasztásához (80i/576i/80p/576p/70p/080i). Csatlakoztatás 5 t s D-sub kábellel 7LS5R * Csatlakoztassa a SET TOP készülék D-Sub kimenetét a készülék RGB (PC/DTV) IN bemenetéhez, és a SET TOP készülék hangkábelét az AUDIO (RGB) IN bemeneti csatlakozókhoz. RGB (PC/DTV) IN AUDIO (RGB/DVI) IN Nyomja meg az INPUT gombot az RGB (DTV) kiválasztásához. 9/LSR * Csatlakoztassa a SET TOP készülék D-Sub kimenetét a készülék RGB (PC/DTV) IN bemenetéhez, és a SET TOP készülék hangkábelét az AUDIO (RGB/DVI) IN bemeneti csatlakozókhoz. Nyomja meg az INPUT gombot az RGB (DTV) kiválasztásához. RGB OUTPUT 6

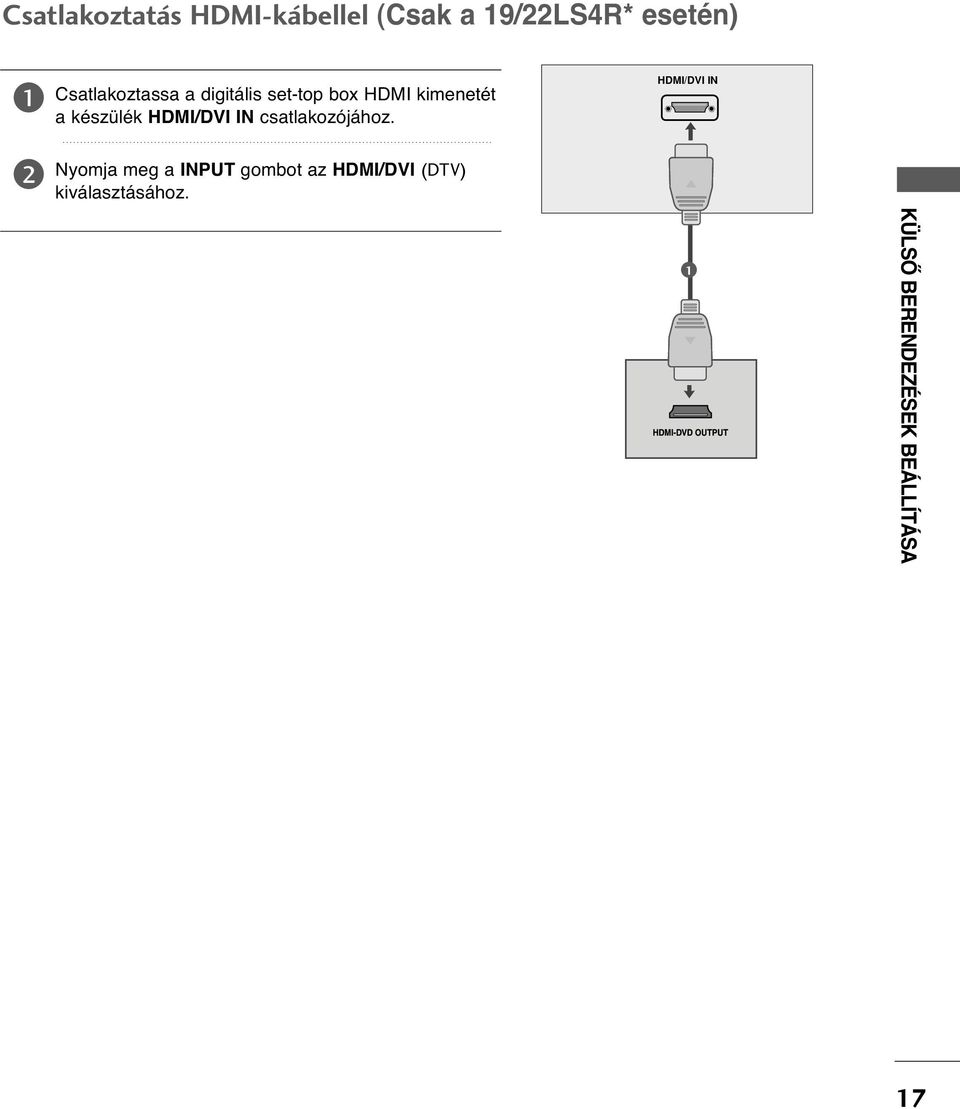

19 Csatlakoztatás HDMI-kábellel (Csak a 9/LSR* esetén) Csatlakoztassa a digitális set-top box HDMI kimenetét a készülék HDMI/DVI IN csatlakozójához. HDMI/DVI IN Nyomja meg a INPUT gombot az HDMI/DVI (DTV) kiválasztásához. KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA 7

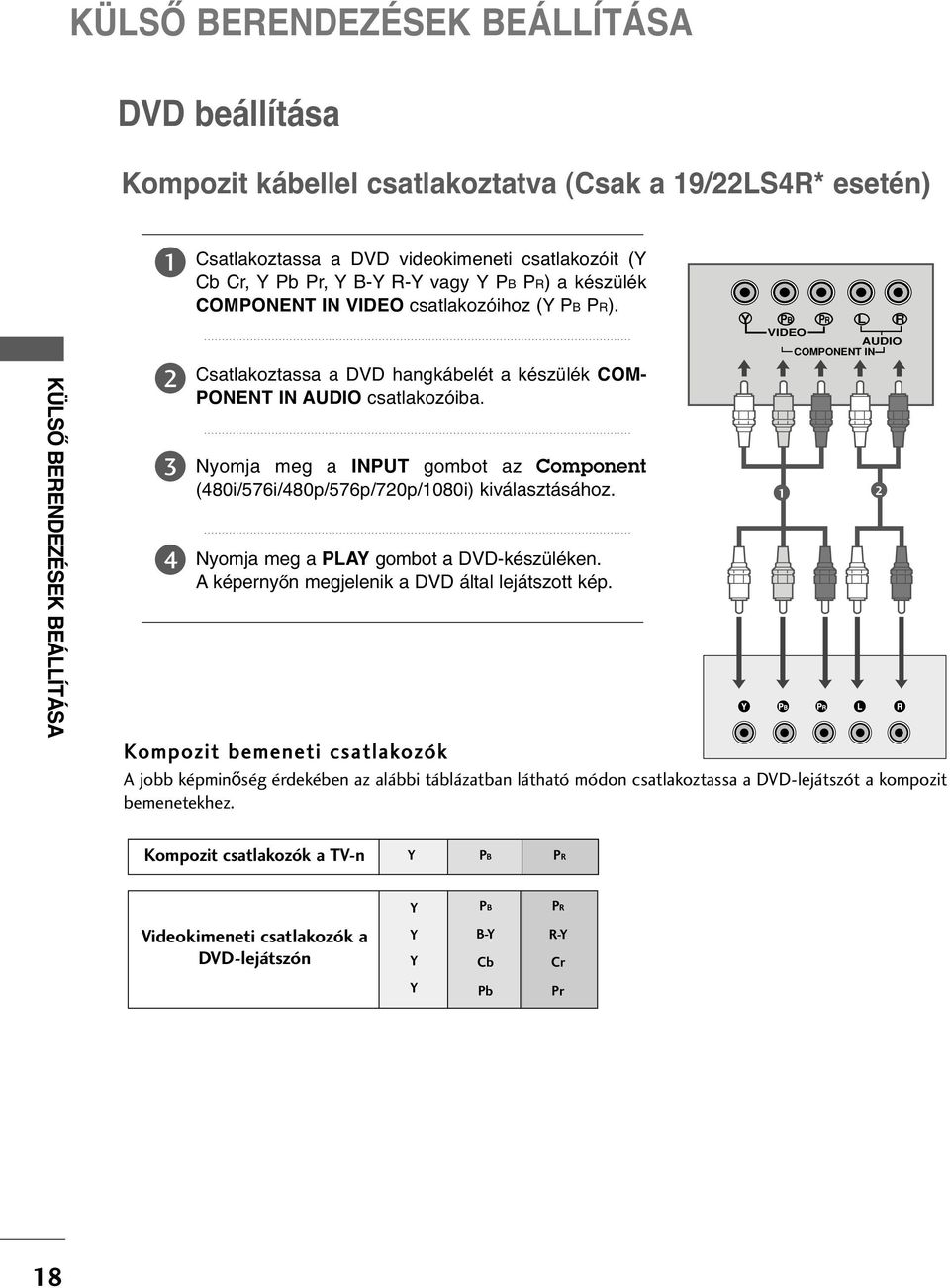

20 KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA DVD beállítása Kompozit kábellel csatlakoztatva (Csak a 9/LSR* esetén) KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Csatlakoztassa a DVD videokimeneti csatlakozóit (Y Cb Cr, Y Pb Pr, Y B-Y R-Y vagy Y PB PR) a készülék COMPONENT IN VIDEO csatlakozóihoz (Y PB PR). Csatlakoztassa a DVD hangkábelét a készülék COM- PONENT IN AUDIO csatlakozóiba. Nyomja meg a INPUT gombot az Component (80i/576i/80p/576p/70p/080i) kiválasztásához. Nyomja meg a PLAY gombot a DVD-készüléken. Aképerny n megjelenik a DVD által lejátszott kép. Y PB PR L R VIDEO AUDIO COMPONENT IN Kompozit bemeneti csatlakozók A jobb képmin ség érdekében az alábbi táblázatban látható módon csatlakoztassa a DVD-lejátszót a kompozit bemenetekhez. Kompozit csatlakozók a TV-n Y PB PR Y PB PR Videokimeneti csatlakozók a DVD-lejátszón Y Y B-Y Cb R-Y Cr Y Pb Pr 8

21 Scart-kábellel csatlakoztatva Csatlakoztassa a DVD-lejátszó Euro scart dugaszát a készülék Euro scart csatlakozójához. AV Nyomja meg a INPUT gombot az AV kiválasztásához.! Nyomja meg a PLAY gombot a DVD-készüléken. Aképerny n megjelenik a DVD által lejátszott kép. MEGJEGYZES G Árnyékolt SCART-kábelt használjon. AUDIO/ VIDEO Csatlakoztatás HDMI-kábellel (Csak a 9/LSR* esetén) Csatlakoztassa a DVD HDMI-kimenetét a készülék HDMI/DVI IN csatlakozójához. HDMI/DVI IN (R) AUDIO (L) KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Nyomja meg a INPUT gombot az HDMI/DVI (DTV) kiválasztásához.! MEGJEGYZES G A TV a HDMI-kábelen keresztül képes a kép- és hangjel egyidej fogadására. G Ha a DVD támogatja az automatikus HDMI-üzemmódot, a jelforrás kimeneti felbontása automatikusan 80x70 képpont lesz. G Ha a DVD-lejátszó nem támogatja az automatikus HDMI-üzemmódot, be kell állítani a DVD megfelelő kimeneti felbontását. A legjobb képminőség érdekében a jelforrás kimeneti felbontását állítsa 80x70 képpontos értékre. 9

22 KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Videomagnó beállítása A képzaj (interferencia) elkerülésének érdekében hagyjon megfelel távolságot a videomagnó és a televízió között. Az állókép például videomagnóból származhat. A : arányú képformátum használata esetén el fordulhat, hogy az állókép kés bb is látható marad a képerny szélein. Antennakábellel csatlakoztatva ANT OUT S-VIDEO VIDEO L R KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA ANTENNA IN ANT IN OUTPUT SWITCH Fali csatlakozó Antenna Csatlakoztassa a videolejátszó RF kimeneti csatlakozóját a készülék antennacsatlakozójához. Csatlakoztassa az antennakábelt a videolejátszó RF antenna bemeneti csatlakozójához. A Kézi programbeállítás cím részben leírtak szerint tárolja a videolejátszó csatornáját a kívánt programszámon. Válassza ki, hogy melyik programszámon szeretné tárolni a videolejátszó-csatornát. 5 Nyomja meg a PLAY gombot a videolejátszón. 0

23 Scart-kábellel csatlakoztatva Csatlakoztassa a videolejátszó Euro scart csatlakozóját a készülék Euro scart csatlakozójához. AV Nyomja meg PLAY (LEJÁTSZÁS) gombot a videolejátszón. Ha a videolejátszó a Scart vezetéken keresztül AV kapcsolójelet hoz létre, a készülék automatikusan átvált AV módba a lejátszás indításakor, de ha továbbra is TV módban szeretne maradni, nyomja meg a D / E gombot vagy a számgombokat. Ellenkez esetben a kézi távirányítón a INPUT gomb megnyomásával válassza az AV lehet séget. A képerny n megjelenik a videolejátszó által lejátszott kép. A TV által vett programokat rögzítheti is videoszalagra. AUDIO/ VIDEO (R) AUDIO (L) KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA! MEGJEGYZES G Az RGB (vörös, zöld és kék jelre bontott) jeltípus csak az Euro Scart csatlakozó esetén választható, és csak az AV bemeneti jelforráson keresztül fogható. Ilyen jelet például fizetœs TV-dekóder, játékkonzol vagy fotó CD-lejátszó adhat le. G Kérjük, használjon árnyékolt Scart-kábelt.

24 KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Videomagnó beállítása RCA-kábellel csatlakoztatva VIDEO L AUDIO R S-VIDEO Csatlakoztassa a videolejátszó audió/videó kimeneti csatlakozóját a készülék audió/videó bemeneti csatlakozójához. AV IN KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA! Csatlakoztatás S-Video kábellel Az AV lehet ség kiválasztásához nyomja meg a INPUT gombot. Nyomja meg PLAY gombot a videolejátszón. Aképerny n megjelenik a videolejátszó által lejátszott kép. MEGJEGYZES G Ha monó videolejátszóval rendelkezik, csatlakoztassa a lejátszóból kiinduló hangkábelt a készülék AUDIO L/MONO csatlakozójához. Csatlakoztassa a videolejátszó S-video csatlakozóját a készülék S-VIDEO csatlakozójához. S-VIDEO VIDEO OUTPUT SWITCH VIDEO L AUDIO R L R AV IN ANT IN ANT OUT S-VIDEO Csatlakoztassa a videolejátszó S-VIDEO csatlakozójából kiinduló hangkábelt a készülék AUDIO csatlakozójához. Az AV kiválasztásához nyomja meg az INPUT gombot. Nyomja meg PLAY gombot a videolejátszón. A képerny n megjelenik a videolejátszó által lejátszott kép. ANT IN VIDEO L R S-VIDEO ANT OUT OUTPUT SWITCH

25 FEJHALLGATÓ BEÁLLÍTÁSA Fejhallgatókábellel csatlakoztatva Illessze be a fejhallgató dugóját a készüléken található fejhallgató-csatlakozóba. A hangot a fejhallgatón és a tévé hangszóróján keresztül hallgathatja. A fejhallgató hangerejének beállítását a F / G gomb megnyomásával végezheti el. Ha megnyomja a MUTE gombot, kikapcsolja a fejhallgatóban és a tévé hangszórójából hallható hangot. H/P KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA

26 KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Számítógép beállítása Ez a TV-készülék Plug and Play lehet séggel rendelkezik, ami azt jelenti, hogy a számítógép automatikusan beállítja magát a készülék beállításaihoz. Csatlakoztatás 5 t s D-sub kábellel KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA 7LS5R * Csatlakoztassa a számítógép monitorcsatlakozójából kiinduló jelkábelt a készüléken lév PC-bemeneti foglalatba. Csatlakoztassa a számítógép hangkábelét a készülék AUDIO (RGB) IN csatlakozójához. A RGB (PC) lehet ség kiválasztásához nyomja meg a INPUT gombot. Kapcsolja be a számítógépet, és a számítógép képerny je megjelenik a készüléken. A készülék számítógép monitorként m ködtethet. 9/LSR * RGB (PC/DTV) IN AUDIO (RGB/DVI) IN Csatlakoztassa a számítógép monitorcsatlakozójából kiinduló jelkábelt a készüléken lév PC-bemeneti foglalatba. RGB OUTPUT AUDIO Csatlakoztassa a számítógép hangkábelét a készülék AUDIO (RGB/DVI) IN csatlakozójához. A RGB(PC) lehet ség kiválasztásához nyomja meg a INPUT gombot. Kapcsolja be a számítógépet, és a számítógép képerny je megjelenik a készüléken. A készülék számítógép monitorként m ködtethet.

27 HDMI - DVI kábellel csatlakoztatva (Csak a 9/LSR* esetén) Csatlakoztassa a számítógép DVI kimenetét a készülék HDMI/DVI IN bemeneti csatlakozójához. HDMI/DVI IN AUDIO (RGB/DVI) IN! Csatlakoztassa a számítógép hangkábelét a készülék AUDIO (RGB/DVI) IN bemeneti csatlakozójához. A távirányító INPUT gombjával válassza ki a HDMI/DVI (PC) bemeneti jelforrást. MEGJEGYZES DVI-PC OUTPUT AUDIO KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA G Ha a készülék hideg, bekapcsoláskor egy kis vibrálás tapasztalható. Ez normális jelenség, nem jelenti a készülék meghibásodását. G Az LCD-képerny legjobb képmin ségének elérése érdekében lehet leg használja a VESA 80x0@60Hz (7LS5R *), 0x900@60Hz (9LSR *), 680x050@60Hz (LSR *) frekvenciájú videomódot. Ha más felbontással használja, alkalmanként darabos vagy feldolgozás közbeni kép jelenhet meg a képerny n. A készüléket alapbeállítás szerint a VESA 80x0@60Hz(7LS5R *), 0x900@60Hz (9LSR *), 680x050@60Hz (LSR *) frekvenciájú videomódra állították be. G Néha ponthiba jelenhet meg a képerny n, például piros, zöld vagy kék pontok, ennek azonban nincs hatása a képerny m ködésére. G Ne nyomja meg hosszú ideig az ujjával az LCD-képerny t, mert az ideiglenes torzításokat okozhat a képerny n. G Ha a számítógép képerny je megjelenik a készüléken, egy üzenetet láthat a képerny n, amely a Windows rendszer verziójától (Win98, 000) függ en különböz lehet. Ha megjelenik az üzenet, a Tovább gombra kattintva kikapcsolhatja azt. G Amennyiben a Nincs jel üzenet jelenik meg a képerny n, állítsa be a számítógépet A megjeleníthet képerny m szaki adatai cím részben leírtak szerint. 5

28 KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Választható képernyő-felbontás <7LS5R*> RGB-PC módban RGB-DTV módban Felbontás Vízszintes frekvencia (khz) Függ leges frekvencia (Hz) Felbontás Vízszintes frekvencia (khz) Függ leges frekvencia (Hz) KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA 60x80,69 59,9 800x600 7,879 60, 0x768 8,6 60,00 80x0 6,98 60,0 <9LSR*, LSR*> RGB-PC, HDMI/DVI-PC módban Felbontás Vízszintes Függ leges frekvencia (khz) frekvencia (Hz) 70x80p 70x576p 80x70p RGB-DTV, HDMI/DVI-DTV módban Felbontás,7 59,9,50 60,00,5 50,00 7,50 50,00,96 59,9 5,00 60,00 Vízszintes frekvencia (khz) Függ leges frekvencia (Hz) 60x80 800x600 0x768 80x0 0x x050,69 59,9 7,879 60, 8,6 60,00 6,98 60,0 55,50 59,90 65,90 59,95 Csak a 9LSR* esetén Csak a LSR* esetén 70x80p 70x576p 80x70p 90x080i,7 59,9,50 60,00,5 50,00 7,50 50,00,96 59,9 5,00 60,00,7 59,9,75 60,00 8,5 50,00 6

29 A képernyő beállítása számítógépes használatra Számítógép beállítása (csak RGB [PC] módban) (Csak a 7LS5R*/9LSR*/LSR* esetén) Tetszés szerint beállíthatja a vízszintes/függ leges pozíciót, az órát, a fázist és az automatikus konfigurációt. Auto configurálás A kép helyzete, az órajel és a fázis automatikus beállítására szolgál. A megjelenített kép néhány másodpercre elt nik automatikus konfigurálás közben. Kézi configurálás A kép helyzete, az órajel és a fázis kézzel beállítására szolgál. A megfelel módosítások elvégzéséhez nyomja meg a F / G gombot, majd azt a készülék Felhasználói képként tárolja. Függ. Poz. / Vízsz. Poz. A funkció segítségével tetszés szerint pozícionálhatja a képet bal/jobb és fel/le irányban. Képfázis A képerny hátterében látható függ leges sávok vagy csíkok eltüntetésére szolgál. Az érték módosításakor a kép vízszintes mérete is módosul. Órajel A funkció segítségével eltávolítható a képen esetleg megjelen vízszintes zaj, és tisztábbá, élesebbé tehet a karakterek megjelenítése. Reset-alapbeállítás Visszatérhet az alapbeállítás szerinti optimális képmegjelenítés értékeihez, amelyek nem módosíthatók. Képerny Auto konfigurálás Kézi konfiguráláls Képarány Reset-alapbeállítás KÜLSŐ BERENDEZÉSEK BEÁLLÍTÁSA Nyomja meg a INPUT gombot, majd a D / E gomb segítségével válassza ki a RGB Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Képerny menüt. A megfelelő képernyőfunkció kiválasztásához nyomja meg G, majd a D / E gombot. Képerny Auto konfigurálás Kézi konfiguráláls Képarány Reset-alapbeállítás G Beállítás Adja meg a kívánt beállításokat.! MEGJEGYZES G El fordulhat, hogy bizonyos videokártyákról érkez jelek esetén a készülék nem m ködik megfelel en. Ha a kép megjelenítése nem kielégít, módosítsa kézzel a kép elhelyezkedését, az órajelet és a fázist. 7

30 TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA A távirányító gombjainak funkciói A távirányító használatakor a távirányítót a TV-n lévő érzékelő felé irányítsa.a távirányító használatakor a távirányítót a TV-n lévő érzékelő felé irányítsa. TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA POWER TV INPUT 0~9 számgombok LIST Q.VIEW MUTE PSM (Kép Státusz Mód) SSM (Hang státusz mód) Készülék bekapcsolása készenléti üzemmódból, illetve kikapcsolása készenléti üzemmódba. Visszatérés a tévénézéshez bármelyik üzemmódból. Készenléti üzemmód esetén bekapcsolja a készüléket. A gomb egyszeri megnyomására az ábrán látható módon megnyílik a képerny n megjelen (OSD) menü. A kívánt bemeneti forrás (9/LSR*:TV, AV, AV, Component, RGB, HDMI/DVI)(7LS5R*:TV, AV, AV, RGB)(0LS5R*:TV, AV, AV). kiválasztásához nyomja meg a D / E, majd az OK gombot. Program kiválasztása. Számozott menüelemek kiválasztása. Készenléti üzemmód esetén bekapcsolja a készüléket. programtáblázat megjelenítése. visszalépés az el z programhoz. hang ki-, ill. bekapcsolása. kedvenc képbeállítás visszaállítása. kedvenc hang r -beállítás visszaállítása. [ARC modell] 5 SZÍNES GOM- BOK TELETEXT GOMBOK Ezek a gombok a Teletext funkcióhoz (csak Teletextes modelleknél) vagy a program szerkesztésére használhatók. Ezek a gombok a Teletext funkcióhoz használhatók. További tudnivalókat a Teletext cím részben olvashat. [ARC nélküli modell] 8 6 NAVIGÁCIÓS GOMBOK (Fel/le/balra/jobbra) Segítségével navigálhat a képernyőn megjelenő menükben, és igényei szerint módosíthatja a rendszer beállításait. Hanger beállítása. Program kiválasztása. Készenléti üzemmód esetén bekapcsolja a készüléket. (Fel/Le) 8 OK Beállítás elfogadása vagy az aktuális mód megjelenítése.

31 7 I/II A hangkimenet bekapcsolasa. 7 8 ARC * a kedvenc képformátum kiválasztása. Nincs funkciója 9 MENU menü kiválasztása. SLEEP az alvó üzemmód id zít jének beállítása. / Elemek behelyezése TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA Nyissa ki a hátoldalon található elemtároló rekesz fedelét. Helyezzen be két,5 voltos AAA méretı ceruzaelemet a megfelel polaritás figyelembevételével (figyelje a + és a - jeleket). Ne használjon együtt új és régi, használt elemeket. 9

32 TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA A készülék be/kikapcsolása Ha a TV-t bekapcsolja, használhatja a szolgáltatásait. Els ként csatlakoztassa megfelel en a tápkábelt. Ekkor a TV készenléti üzemmódba kapcsol. Készenléti üzemmódban a TV bekapcsolásához nyomja meg a, az INPUT(BEMENET) vagy a PR D / E gombok egyikét a készüléken, illetve a POWER (TÁPELLÁTÁS), a TV, az INPUT(BEMENET), a PR D / E vagy a 0~9 számgombok egyikét a távirányítón, ekkor a TV bekapcsol. TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA A készülék be/kikapcsolása Hanger beállítása A kívánt programszámot a P R D / E vagy a számgombok használatával választhatja ki. A hanger beállítását a VOL F / G gomb megnyomásával végezheti el. A hang elnémításához nyomja meg a MUTE (NÉMÍTÁS) gombot. A némítást a MUTE (NÉMÍTÁS), a VOL F / G, az I/II gomb megnyomásával szüntetheti meg. 0

33 A képerny n megjelen menübeállítások kiválasztása és módosítása A készüléke képernyőjén megjelenő menük némileg eltérhetnek a kézikönyvben szereplő ábráktó Nyomja meg a MENU gombot, majd a D / E gomb segítségével jelenítse meg a menüket. A menüelemet a G, majd a D / E gomb megnyomásával választhatja ki. Az almenüben vagy a legördül menüben lév elem beállítását a F / G gombbal módosíthatja. A menüben az O K vagy a MENU (MENÜ) gomb megnyomásával léphet át fels bb szintı menüre. * : 9LSR *, LSR * Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek ÁLLOMÁS menü KÉP menü HANG menü Képerny Auto konfigurálás Kézi konfiguráláls Képarány* Reset-alapbeállítás Kép Kép Státusz Mód CSM * Mozi* Reset-alapbeállítás Speciális Nyelv (Language) Ország Gyermekzár XD Demo* Hang Hang Státusz Mód Auto hanger Balansz 0 Aktuális id Óra Id zit Ki Id zit Be Auk.kikapcs. TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA KÉPERNYŐ menü SPECIÁLIS menü AKTALIS IDŐ menü! MEGJEGYZES a. Az OSD (Képerny n megjelen menü) funkció a grafikus ábrák segítségével a képerny kényelmes beállítását teszi lehet vé. b. A kézikönyvben szerepl OSD-ábrák az Ön által vásárolt termék OSD-menüjét l eltér ek lehetnek, mivel csak példaként segítik a készülék üzemeltetésének bemutatását. c. Teletext módban a menük nem jelennek meg.

34 TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA Automatikus programbeállítás A programszámok (0-tól 99-ig) segítségével összesen 00 tévéállomás tárolható. Az állomások alapbeállítását követ en a P R D / E vagy a számgombok használatával keresheti meg a beprogramozott állomásokat. Az állomások az automatikus vagy a kézi üzemmódok segítségével finomhangolhatók. A módszer segítségével tárolható a készülék által fogható összes állomás. Ajánlatos a készülék üzembe helyezésekor az automatikus programozás funkciót használni. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Állomás menüt. A G és a D / E gomb segítségével válassza ki az Auto hangolás funkciót. TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA Nyomja meg a G gombot.d / E gomb, majd pedig a G gomb megnyomásával válassza ki a TV rendszert a Rendszer menüben. BG : PAL B/G, SECAM B/G (Európa/Kelet-Európa) I : PAL I/II (Egyesült Királyság/Írország) DK : PAL D/K, SECAM D/K (Kelet-Európa) L : SECAM L/L (Franciaország) Nyomja meg az OK gombot. A Tárolás kezdete lehet séget a D / E gomb megnyomásával választhatja ki. Válassza ki a kezd program számát a F / G gomb vagy a számgombok segítségével a Tárolás kezdete legördül menüben. A 0 alatti számok elé írjon 0 át (például 5 esetén 05-öt). Nyomja meg az OK gombot. Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek Auto hangolás Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek G Beállítás 8 9 A Keresés lehet séget a D / E gomb megnyomásával választhatja ki. Az automatikus programozás elindításához nyomja meg a G gombot. A készülék tárolja az összes fogható állomást. Az automatikus programozás leállításához nyomja meg a MENU (MENÜ) gombot. Az automatikus programozás befejezése után megjelenik a képerny n a Programhely Rendezés menü. A tárolt program szerkesztésér l b vebb tájékoztatást olvashat a Program szerkesztése cím részben. Rendszer Tárolás kezdete Keresés G BG I DK L Auto hangolás MENU C 05 BG 5 5% Stop 0 A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. 8

35 Kézi programbeállítás A programokat kézzel is beállíthatja, és az állomásokat tetszés szerinti sorrendbe rendezheti. A programszámhoz öt karakterb l álló állomásnevet is rendelhet. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Állomás menüt. A Kézi hangolás lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. A Tárolás lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot Válassza ki a megfelel program számát (0-tól 99-ig) a F / G gomb vagy a számgombok segítségével a Tárolás menüben. A 0 alatti számok elé írjon 0-át (például 5 esetén 05-öt). Nyomja meg az OK gombot. A Rendszer lehet séget a D / E gomb megnyomásával választhatja ki. A G gomb, majd pedig a D / E gomb megnyomásával válassza ki a TV rendszert a Rendszer menüben; BG : PAL B/G, SECAM B/G (Európa/Kelet-Európa) I : PAL I/II (Egyesült Királyság/Írország) DK : PAL D/K, SECAM D/K (Kelet-Európa) L : SECAM L/L (Franciaország) Nyomja meg az OK gombot. A Sáv lehet ség kiválasztásához nyomja meg a D / E gombot. A G, majd a D / E gomb megnyomásával válassza ki a VHF/UHF vagy a Kábel lehet séget a Sáv menüben. Nyomja meg az OK gombot. A Csatorna lehet ség kiválasztásához nyomja meg a D / E gombot. A kívánt programot a F / G gomb vagy a számgombok segítségével választhatja ki. Nyomja meg az OK gombot. A Keresés lehet séget a D / E gomb megnyomásával választhatja ki. A Keresés legördül menüben a G gomb, majd az F / G gomb megnyomásával indíthatja el a keresést. Ha a készülék megtalálta az állomást, a keresés leáll. A tároláshoz nyomja meg az OK gombot. Ha egy másik állomást szeretne tárolni, ismételje meg a -7. lépést. Állomás Auto programme Kézi hangolás Programhely Rendezés Kedvencek Kézi hangolás Tárolás Rendszer Sáv Csatorna Finomhangolás Keresés Név Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek G G Beállítás TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA 9 A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot.

36 TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA Finomhangolás A finomhangolásra csak gyenge vétel miatt lehet szükség. A programválasztás során a finomhangolt programok száma narancssárgán jelenik meg. TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Állomás menüt. A Kézi hangolás lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. Nyomja meg a G gombot. A legmegfelelőbb kép és hang eléréséhez a finomhangolást az F / G gombbal végezheti el a Finomhangolás legördülő menüben. Állomás Auto programme Kézi hangolás Programhely Rendezés Kedvencek Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek G Beállítás 5 6 Nyomja meg az OK gombot. A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Kézi hangolás Tárolás Rendszer Sáv Csatorna Finomhangolás Keresés Név G F / G 5

37 Állomásnév hozzárendelése A programszámhoz öt karakterb l álló állomásnevet is rendelhet. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Állomás menüt. A Kézi hangolás lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. gomb megny- A Név lehet séget a G, majd a D / E omásával választhatja ki. Nyomja meg a G, majd a D / E gombot. Használhatja az üres gombot, a +, -, gombot, a 0-9 számgombokat, valamint az A-Z bet ket. A név 5 karakterből állhat. A F gomb használatával az ellenkez irányban kereshet. Station Auto programme Kézi hangolás Programhely Rendezés Kedvencek Kézi hangolás Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek G Beállítás TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA 5 A F / G gomb megnyomásával válassza ki a helyet, majd válassza ki a második karaktert, és így tovább. Tárolás Rendszer Sáv Csatorna Finomhangolás Keresés Név G C 05 6 A tároláshoz nyomja meg az O K gombot A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. 5

38 TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA Program szerkesztése A funkció lehet vé teszi a tárolt programok törlését vagy átugrását. Az állomásokat áthelyezheti egy másik programszámra vagy üres állomásadatokat szúrhat be a kiválasztott programszámhoz. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Állomás menüt. A Programhely Rendezés lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. A Programhely Rendezés menü megjelenítéséhez nyomja meg a G gombot. TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA A Program törlése.válassza ki a törlend programot a D / Evagy a F / G gomb segítségével..nyomja meg kétszer a PIROS gombot. Akészülék törli a kiválasztott programot, és az utána következ programokat egy hellyel feljebb tolja. A Program másolása.válassza ki a másolandó programot a D / E vagy a F / G gomb segítségével..nyomja meg a ZÖLD gombot. Akészülék az utána következ programokat egy hellyel lejjebb tolja. A Program áthelyezése.válassza ki az áthelyezend programot a D / E vagy a F / G gomb segítségével..nyomja meg a SÁRGA gombot..helyezze át a programot a megfelel programszámhoz a D / E vagy a F / G gomb segítségével..nyomja meg ismét a SÁRGA gombot a funkció kikapcsolásához. A Programszám átugrása.válassza ki az átugrandó programszámot a D / E vagy a F / G gomb segítségével..nyomja meg a KÉK gombot. Az átugrott program kék színre vált..nyomja meg ismét a KÉK gombot az átugrott program kikapcsolásához. A programszám átugrása azt jelenti, hogy azt nem választhatja ki a D / E gomb segítségével a normál tévénézés során. Ha ki szeretné választani az átugrott programot, a számgombok segítségével adja meg közvetlenül a program számát vagy válassza ki azt a Programozás, illetve a Table (Táblázat) menüben. Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek G Beállítás Programhely Rendezés 0 C 0 5 S 69 BLN 0 6 S 7 C 7 S S 66 8 C 09 S 67 9 C Törlés Mozgatás Másolás Átugrás A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. 6

39 Kedvenc program A funkció segítségével közvetlenül kiválaszthatja a kedvenc programokat. Többször nyomja meg a SÁRGA gombot a tárolt kedvenc programok kiválasztásához, amikor Be állapotba van állítva. Többször nyomja meg a SÁRGA gombot a korábbi programok kiválasztásához, amikor Ki állapotba van állítva.. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Állomás menüt. 5 6 A Kedvencek lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. A Be vagy Ki lehet ség kiválasztásához nyomja meg a G, majd a F / G gombot. Nyomja meg a D / E kiválasztásához. gombot a lehet ség A megfelel programot a F / G gomb vagy a számgombok segítségével választhatja ki. Ha egy másik programot szeretne tárolni, ismételje meg a -5. lépést. Legfeljebb 8 programot tárolhat. Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek Állomás Auto hangolás Kézi hangolás Programhely Rendezés Kedvencek G Be TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA 7 A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. 7

40 TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA A programtáblázat behívása A memóriában tárolt programokat a programtáblázat megjelenítésével ellen rizheti. A A programtáblázat megjelenítése A Programme table (Programtáblázat) menü megjelenítéséhez nyomja meg a LIST (LISTA) gombot. A képerny n megjelenik a programtáblázat. Egy programtáblázat tíz programot tartalmaz az alábbiakban leírtak szerint. TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA! MEGJEGYZES a. A táblázatban szerepelhet néhány kék program. Ezeket automatikus programozással vagy Programozás módban átugrandó programként állították be. b. Ha a programtáblázatban a programok csatornaszámmal vannak jelölve, az mutatja, hogy nincs állomásnév hozzájuk rendelve. A Program kiválasztása a programtáblázatban Válassza ki a programot a D / E vagy a F / G gomb megnyomásával. Majd nyomja meg az OK gombot. A készülék átvált a kiválasztott programszámra. A A programtáblázat oldalainak lapozása A táblázat 0 programozható oldalból áll, amelyek 00 programot tartalmaznak. A D / E vagy a F / G gomb ismételt megnyomásával válthat az oldalak között. Program lista 0 C 0 5 S 69 BLN 0 6 S 7 C 7 S S 66 8 C 09 S 67 9 C A normál TV nézethez való visszatéréshez nyomja meg a LIST (LISTA) gombot. 8

41 Gyermekzár A TV beállítható úgy, hogy csak a kézi távirányítóval lehessen vezérelni. A funkció használatával megakadályozhatja a felügyelet nélküli tévénézést. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Speciális menüt. A Gyermekzár lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. Az Be vagy az Ki lehetőség kiválasztásához nyomja meg a G, majd a D / E gombot. A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Speciális Nyelv (Language) Ország Gyermekzár XD Demo Speciális Nyelv (Language) Ország Gyermekzár XD Demo G Be Ki TV-NÉZÉS / CSATORNÁK BEÁLLÍTÁSA! MEGJEGYZES G Ha a zár be van kapcsolva, és tévénézés közben megnyomja a felső panelon lévő bármelyik gombot, a képernyőn megjelenik a Gyermekzár be felirat. 9

42 KÉPVEZÉRLÉS A KÉP MÉRETÉNEK (KÉPARÁNYÁNAK) BEÁLLÍTÁSA A televíziót különböz képformátumokban nézheti: Látvány, Eredeti, :, 6:9, :9, Nagyítás, Nagyítás. A nagyítás mértékét a D / E gombbal módosíthatja. Ez a funkció a következ jelforrások esetén használható. A kívánt képformátumot a ARC gomb többszöri megnyomásával választhatja ki. A képarányt a Képerny menüben is beállíthatja. / KÉPVEZÉRLÉS Látvány Ha TV-készüléke szélesvásznú jeleket fogad, ezzel a lehet séggel a képet a képerny t kitölt méretıre növelheti, vízszintesen és nem lineárisan felnagyítva azt. : Ebben az esetben a képet az eredeti : oldalarányban láthatja, a bal és jobb oldalon pedig szürke csíkok jelennek meg. Látvány DE : Eredeti Ha TV-készüléke szélesvásznú jeleket fogad, automatikusan a megjelenítend képformátumra vált. 6:9 Ebben az esetben a kép vízszintesen arányosan nagyítva kitölti a képerny t (: formátumú DVD-filmek megtekintésekor hasznos). Eredeti 6:9 0

43 :9 :9 arányú képformátum vagy hétköznapi tévéprogramok esetén :9 módban érheti el a legjobb képmin séget. A :9 arányú képerny az eredeti méretben tekinthetœmeg, de a : arányú képerny t a készülék fel/le és bal/jobb oldali irányban nagyítja. Nagyítás CEbben az üzemmódban a készülék módosítja a képet: vízszintes irányban nyújtja, függ legesen pedig levágja. Ez az üzemmód megfelel a kép módosítása és a képerny lefedése közötti középútnak. :9 DE Nagyítás DE Nagyítás Ezzel a beállítással a képet változtatás nélkül, a teljes képerny kitöltésével tekintheti meg. A kép fels és alsó része azonban nem látszik. Nagyítás DE KÉPVEZÉRLÉS! MEGJEGYZES G Az ARC menü nem használható RGB, HDMI és komponens üzemmódban, csak : és 6:9 képarány mellett.

44 KÉPVEZÉRLÉS ELŐRE MEGADOTT KÉPBEÁLLÍTÁSOK Picture Mode (Képüzemmód) alapbeállítások Dinamikus Gyári Lágy Játék Éles kép megjelenítéséhez ezt a beállítást válassza. A legáltalánosabb és legtermészetesebb képmegjelenítés. Szolid kép megjelenítéséhez ezt a beállítást válassza. Játék képének megjelenítéséhez ezt a beállítást válassza. Felhasználói / A felhasználó által meghatározott beállítás használata. KÉPVEZÉRLÉS Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Kép menüt. A Kép Státusz Mód lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás A Kép Státusz Mód menüben a képbeállítást a G, majd a D / E gomb megnyomásával választhatja ki. A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. A távirányítón lév Kép Státusz Mód gomb segítségével visszaállíthat egy kívánt képet (Dinamikus, Gyári, Lágy, Játék vagy Felhasználói ). Alapbeállítás szerint a Dinamikus, Gyári, Lágy és Játék képet optimális képvisszaadásra programozták, és ezek nem módosíthatók.. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás G Dinamikus Gyári Lágy Játék Felhasználói

45 Automatikus színtónus-beállítás (Meleg/ Normál/Hideg) Gyárilag beállított színárnyalat kiválasztása. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Kép menüt. A CSM lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. A CSM menüben a G, majd a D / E gomb megnyomásával a következő színbeállítások közü l választhat : Hideg, Normál, Meleg vagy Felhasználói. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás KÉPVEZÉRLÉS A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás G Hideg Normál Meleg Felhasználói

46 KÉPVEZÉRLÉS KÉZI KÉPBEÁLLÍTÁS Picture Mode (Képüzemmód) User (Egyéni) beállítás Kontraszt Fényerö Szín Képélesség Árnyalat A képen a világos és a sötét részek közötti eltérés mértékének módosítása. A fehér szín mennyiségének növelése vagy csökkentése a képen. Valamennyi szín intenzitásának szabályozása. A kép világos és sötét területei között lév határvonalak élességének módosítása. Minél alacsonyabb a beállítás, annál lágyabb a kép. A piros és a zöld színek szintje közötti egyensúly módosítása. KÉPVEZÉRLÉS Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Kép menüt. A Kép Státusz Mód lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. A Felhasználói lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás A megfelelő képelem kiválasztásához nyomja meg a G, majd a D / E gombokat. Picture Kép Státusz Mód CSM Mozi Reset-alapbeállítás G Dinamikus Gyári Lágy Játék Felhasználói 5 A megfelelő beállítások elvégzéséhez nyomja meg a F / G gombot. 6 A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Felhasználói Kontraszt 00 G Fényer 50 Szín 50 Képélesség 50 Árnyalat 0 Kontraszt 85 F G E 5

47 Color Tone (Színtónus) User (Egyéni) beállítás Gyárilag beállított színárnyalat kiválasztása. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Kép menüt. Kép A CSM lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. A Felhasználói lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás KÉPVEZÉRLÉS Nyomja meg a G gombot, majd a D / E gombbal válassza ki a Piros, a Zöld vagy a Kék lehet séget. Kép Státusz Mód CSM Mozi Reset-alapbeállítás G Hideg Normál Meleg Felhasználói 5 6 A F / G gomb megnyomásával elvégezheti a megfelel beállításokat. A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Felhasználói Piros +0 G Zöld 0 Kék 0 Piros +0 F G E 5 5

48 KÉPVEZÉRLÉS -KÉPJAVÍTÁSI TECHNOLÓGIA(Csak a 9/LSR* esetén) Az XD az LG Electronic egyedi képjavító technológiája, mely speciális digitális jelfeldolgozási algoritmus segítségével jeleníti meg a valódi nagyfelbontású (HD) forrás képét. Ez a funkció RGB-PC módban nem áll rendelkezésre. Ez a funkció nem minden típus esetén áll rendelkezésre. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Kép menüt. A XD lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. KÉPVEZÉRLÉS Az Auto vagy a Kézi lehetőség kiválasztásához nyomja meg G, majd D / E gombot. A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. * A Manual (Kézi) lehetőség kiválasztásakor Ez a menü a PSM menü Felhasználói lehetőségének kiválasztása után lesz elérhető. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás Az XD Kontraszt, az XD Szín és az XD NR lehetőséget a G, majd a D / E gomb megnyomásával választhatja ki. Az Be vagy az Ki lehetőség kiválasztásához nyomja meg a G, majd a D / E gombot. Kép Kép Státusz Mód CSM Mozi Reset-alapbeállítás G Auto Kézi A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. A XD Kontraszt : A kontraszt automatikus módosítása a legmegfelelőbb értékre a tükröződés fényerejének megfelelő. A XD Szín : A tükröződés színeinek automatikus módosítása a természetes színekhez leginkább hasonló színek megjelenítése érdekében. A XD NR : A zaj kiküszöbölése olyan mértékben, hogy az eredeti kép ne romoljon.(ez a funkció RGB[PC], HDMI[PC] módban nem áll rendelkezésre.) Kézi Kontraszt Szín NR G Be Ki 6

49 Demo (XD-bemutató) (Csak a 9/LSR* esetén) Az XD Demo üzemmód be- és kikapcsolt állapota közötti különbség megjelenítése. Ez a funkció RGB[PC], HDMI[PC] módban nem áll rendelkezésre. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Speciális menüt. Speciális Nyelv (Language) Ország Gyermekzár Demo A XD Demo lehet séget a G, majd a D / E gomb megnyomásával választhatja ki. Nyomja meg a G gombot az XD Demo funkció elindításához. Speciális Nyelv (Language) Ország Gyermekzár Demo G Inditás KÉPVEZÉRLÉS Az XD Demo üzemmód leállításához nyomja meg az MENU (MENÜ) gombot. XD Demo Be Ki MENU Kilép 7

50 KÉPVEZÉRLÉS Cinema (Mozifilm)(Csak a 9/LSR* esetén) A TV beállítása a mozifilmek megtekintéséhez legmegfelelőbb képre Ez a funkció nem minden típus esetén áll rendelkezésre. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Kép menüt. Kép Kép Státusz Mód CSM KÉPVEZÉRLÉS A Mozi lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. Az Be vagy az Ki lehetőség kiválasztásához nyomja meg a G, majd a D / E gombot. Kép Mozi Reset-alapbeállítás Kép Státusz Mód CSM A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Mozi Reset-alapbeállítás G Be Ki 8

51 KÉP ALAPHELYZETBE ÁLLÍTÁSA Visszaállítja a Kép Státusz Mód, a CSM, az XD és a Mozi beállításokat a gyári alapértelmezett értékekre. Kép Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki a Kép menüt. A Reset-alapbeállítás lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. A módosított értékek alaphelyzetbe állításához nyomja meg a G gombot. Kép Kép Státusz Mód CSM Kép Státusz Mód CSM Mozi Reset-alapbeállítás KÉPVEZÉRLÉS A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Mozi Reset-alapbeállítás G Beállítás 9

52 HANG ÉS NYELV BEÁLLÍTÁSA AUTO VOLUME (AUTOMATIKUS HANGERŐ) BEÁLLÍTÁSA Az AUTO VOLUME (Automatikus hangerő) funkció automatikusan megtartja ugyanazt a hangerőszintet akkor is, ha programot vált. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki az Hang menüt. Hang Hang Státusz Mód Auto hanger Balansz 0 HANG ÉS NYELV BEÁLLÍTÁSA Az Hang státusz mód lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. Az Be vagy az Ki lehetőség kiválasztásához nyomja meg a G, majd a D / E gombot. A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. Hang Hang Státusz Mód Auto hanger G Balansz 0 Be Ki 50

53 HANG-ALAPBEÁLLÍTÁSOK SOUND MODE (HANGÜZEMMÓD) Kiválaszthatja a megfelel hangbeállítást: Normál, Zene, Mozi vagy Sport, és beállíthatja a hangszínszabályozó frekvenciáját is. Alapbeállítás szerint a Normál, a Zene, a Mozi és a Sport hangot optimális hangvisszaadásra programozták, és ezek nem módosíthatók. Normál A legkimagaslóbb és legtermészetesebb hangzás. Zene Zenehallgatás közben válassza ezt a beállítást az eredeti hangzás érdekében. M o z i A kifinomult hangzás érdekében válassza ezt a beállítást. Sport Sportesemények közvetítéséhez válassza ezt a beállítást. Felhasználói A felhasználó által meghatározott hangbeállítások használata. Nyomja meg a MENU (MENÜ) gombot, majd a D / E gomb segítségével válassza ki az Hang menüt. Az Hang státusz mód lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. A Normál, a Zene, a Mozi, a Sport, vagy a Felhasználói lehet ség kiválasztásához nyomja meg a G, majd a D / E gombot. Hang Hang Státusz Mód G Auto hanger Balansz 0 Hang Hang Státusz Mód Auto hanger Balansz 0 Normál Zene Mozi Sport Felhasználói HANG ÉS NYELV BEÁLLÍTÁSA A normál TV nézethez való visszatéréshez nyomja meg többször a MENU (MENÜ) gombot. 5
