Konverter az 50 MHz-es amatőrsávra
|
|
- Árpád Hegedüs
- 5 évvel ezelőtt
- Látták:
Átírás

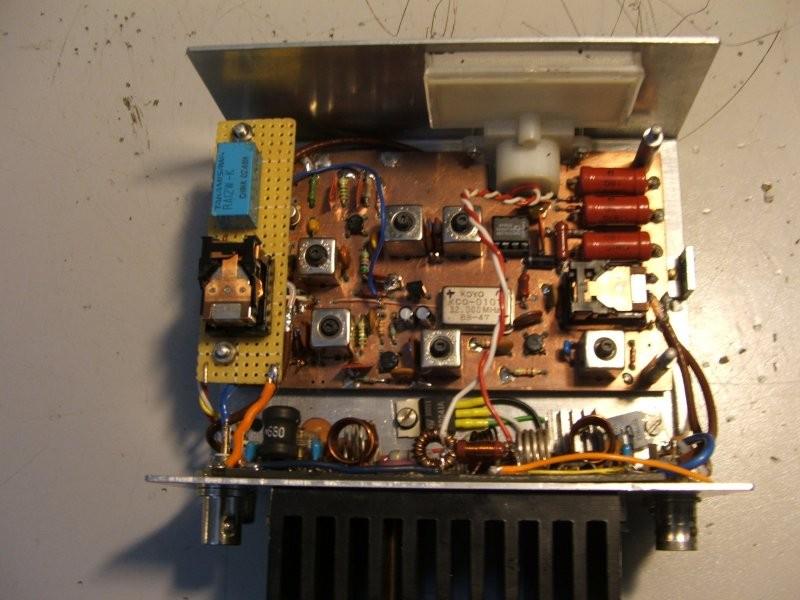

1 Konverter az 50 MHz-es amatőrsávra Az elavult PC alaplapokon gyakran fellelhető 32 MHz-es oszcillátorkocka felhasználásával lekeverhető az 50 MHz-es amatőrsáv a 18 MHz-es ( WARC) rövidhullámú amatőrsávra. Egy ilyen konverter vevő áramkörökből, adó áramkörökből és a 32 MHz-es helyi oszcillátorból áll. A vevő áramköröknek tartalmazni kell egy bemeneti 50 MHz-es szűrőt, melynek bemenete illeszkedik az antenna felé haladó tápvonalhoz. A bemeneti szűrő rákapcsolódhat közvetlenül egy keverőfokozat bemenetére, vagy előerősítő fokozatra, melynek kimenete meghajtja a vevőkeverőt. A vevőkeverő bemenetére jutó 50 MHz-es jel széles határok között változhat, ezért olyan áramkört célszerű választani, mely ilyen feltételek esetén is megőrzi a linearitását. Az adó áramkörök adókeverőből, sávszűrőkből és erősítőkből állnak. A konverterhez használt TCVR kisszintű jele, vagy teljesítményerősítőjének kimenőjele szolgálhat az adóáramkörök bemenőjeleként. Ez utóbbi esetben a konverter adóáramkör bemenetének terhelhető, 50 Ohmos lezárást kell biztosítani a TCVR felé. A TCVR kihajtását akkorára kell megválasztani, hogy a munkapont közeli kis jelszinteknél lehetséges nonlinearitás már ne érvényesüljön, de a TCVR ne vegyen fel indokolatlanul sok teljesítményt a konverter meghajtására. Az említett megfontolások alapján megvalósított vevőáramkörök kapcsolási elrendezése az 1. ábrán látható. A kétkörös bemeneti sávszűrő bemenete 50 Ohmos csatolótekerccsel rendelkezik. A kritikus csatolás beállítása biztosítja a kb 2 MHz sávszélességet. A megszűrt antennajelet Q1 felerősíti, majd Q2 keverő bemenetére továbbítja. 1.ábra A konverter bemenete és a vevőkeverő. A 32 MHz-es oszcillátorkocka kimenőjele a G2 kapura kapcsolódik, és változtatja a FET erősítését a helyi oszcillátor pillanatnyi értékének megfelelően. Így az 50 MHzes bemenőjel 18 MHz-re lekeverődik, és TR4 szekunder tekercselésén, a CONV- OUT kapcson hozzáférhetővé válik. A jel relén keresztül kapcsolódik az RH adóvevő antennakapcsaira vétel közben.
2 Ha a PTT jel aktív, és az RH adóvevő CW, vagy SSB jelet küld az antennakapcsaira, akkor a jel relén keresztül egy 50 Ohmos műterhelésre kapcsolódik a 2 ábra szerinti áramköri elrendezésben. R4 és az antiparalell diódák megakadályozzák az adóveverő nagyobb mértékű túlvezérlését. Az NE612 keverő a 32 MHz-es helyi oszcillátor, és a bajövő 18 MHz-es jelből előállítja az 50 MHz-es üzemi frekvenciát. A jel tisztaságát a keverő kimenetére kapcsolódó 2 körös sávszűrő biztosítja. A sávszűrő első rezgőkörének csatolótekercse a keverő kb 2 kohm kimeneti ellenállásához illeszkedik. A két kör csatolása éppen kritikus, amit a kb 1 raszter távolságra beforrasztott 2 db 0.7 mm átmérőjű és 1 cm hosszú huzalokból kialakított kapacitás képezi. A huzalok távolsága és így a szükséges csatolás mértéke hajlítgatással állítható be. Mivel az alkalmazott keverő csak alacsony szintek esetén őrzi meg linearitását, a szűrt kimeneti jelet erősíteni kell. Q1 és Q2 erősítése elegendő a konverter meghajtó fokozatának kivezérléséhez. 2. ábra A konverter adókeverője, és előerősítői. A TR4 csatolótekercsén megjelenő 50 MHz-es jel az adó meghajtó fokozatára kerül, mely a végfokozattal, és kimeneti szűrővel van egybe építve. A kapcsolási elrendezés a 3. ábrán látható. 3.ábra A konverter meghajtó és végfokozata.
3 A meghajtó fokozat A osztályú beállításban működik, 12V tápfeszültségről. Mivel a végfokozat elkészítéséhez csak KT922G tipusú teljesítménytranzisztorok álltak rendelkezésre, a konverter 27V tápfeszültséggel üzemel. A kimenőteljesítmény 6 W. A meghajtás a rövidhullámú adóvevőn állítható be, és mértékéről a végfokozat által felvett áram tájékoztat. Ezért a végfokozat áramát műszer jelzi. A végfokozaton kívül minden áramkör 12V tápfeszültséget kap, a konverterben elhelyezett 7812 stabilizátoron keresztül. Az alaprádióból kapott PTT jel lekapcsolja a vevő áramkörök tápfeszültségét, és a 12V-ot az adó áramkörökre kapcsolja. Ekkor a végfokozat nyugalmi árama is a kívánatos értékre áll, és a linearitás biztosított. A konverter csatlakozóinak bekötése, valamint a relék és a helyi oszcillátor áramkörei a 4.ábrán láthatók. Fényképek 4.ábra. A stabilizátorok, relék, csatlakozók és a helyi oszcillátor.
