1 !HU T2! (19) HU (11) Lajstromszám: E (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal (21) Magyar ügyszám: E (22) A bejelentés napja: (96) Az európai bejelentés bejelentési száma: EP (97) Az európai bejelentés közzétételi adatai: EP A (97) Az európai szabadalom megadásának meghirdetési adatai: EP B EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (1) Int. Cl.: H04Q 7/28 H04L 12/6 (87) A nemzetközi közzétételi adatok: WO PCT/US 0/ (30) Elsõbbségi adatok: P US P US US (72) Feltalálók: GILL, Harleen K., San Diego, CA (US); RAZDAN, Ashu, San Diego, CA (US); ANANTHANARAYANAN, Arulmozhi Kasi, San Diego, CA (US); ROSEN, Eric C., Solana Beach, CA 9207 (US) (73) Jogosult: Qualcomm Incorporated, San Diego, CA (US) (74) Képviselõ: dr. Harangozó Gábor, DANUBIA Szabadalmi és Jogi Iroda Kft., Budapest (4) Aszinkrón jelzés és adattovábbítás vezeték nélküli kommunikációs rendszerben (7) Kivonat A találmány tárgya rendszer jelzésre és adatoknak vezeték nélküli kommunikációs hálózatban (20) lévõ vezeték nélküli távközlési eszközhöz történõ továbbítására. A rendszer tartalmaz több vezeték nélküli távközlési HU T2 A leírás terjedelme 18 oldal (ezen belül 6 lap ábra). ábra Az európai szabadalom ellen, megadásának az Európai Szabadalmi Közlönyben való meghirdetésétõl számított kilenc hónapon belül, felszólalást lehet benyújtani az Európai Szabadalmi Hivatalnál. (Európai Szabadalmi Egyezmény 99. cikk (1)) A fordítást a szabadalmas az 199. évi XXXIII. törvény 84/H. -a szerint nyújtotta be. A fordítás tartalmi helyességét a Magyar Szabadalmi Hivatal nem vizsgálta.

2 eszközt (14, 16, 18, 70, 72, 74, 76), ahol mindegyik vezeték nélküli távközlési eszköz úgy van elrendezve, hogy egyetlen csoportkommunikációs adatfolyamot több vezeték nélküli távközlési eszközbõl álló kijelölt csoporthoz irányít. Mindegyik vezeték nélküli távközlési eszköz rendelkezik egy alvó állapottal, amelyben az egyes vezeték nélküli távközlési eszközök legalább egy folytonos vezérlõcsatornán összeköttetésben állnak egy kommunikációs szerverrel (32), valamint egy aktív állapottal, amelyben az egyes vezeték nélküli távközlési eszközök úgy vannak elrendezve, hogy egy vagy több dedikált kommunikációs csatornán összeköttetésben állnak a kommunikációs szerverrel. Mindegyik vezeték nélküli távközlési eszköz az adott vezeték nélküli távközlési eszközhöz beérkezõ csoportkommunikációkra vonatkozó csoportkommunikációs beállítási adatokat fogadóan van kialakítva. A rendszer jellemzõje, hogy a kommunikációs szerver (32) a vezeték nélküli távközlési eszközök (14, 16, 18, 70, 72, 74, 76) mindegyikével legalább egy folytonos vezérlõcsatornán kommunikációt fenntartóan van kialakítva. A kommunikációs szerver a vezeték nélküli távközlési eszközök közül minden egyes alvó vezeték nélküli távközlési eszközt egy dedikált kommunikációs csatorna szelektív létesítése céljából periodikusan hívóan van kialakítva. Amennyiben egy közvetlen csoportkommunikáció céljából szükségessé válik egy vagy több dedikált kommunikációs csatorna megnyitása legalább egy vezeték nélküli távközlési eszközhöz, a kommunikációs szerver (32) a vezeték nélküli távközlési eszközök közül legalább eggyel létesítendõ dedikált kommunikációs csatorna létesítését megelõzõen legalább csoportkommunikációs beállítási adatot küld a folytonos vezérlõcsatornán keresztül a vezeték nélküli távközlési eszközök csoportjához tartozó egyik alvó vezeték nélküli távközlési eszköznek. A találmány háttere 1. A találmány szakterülete A találmány általában vezeték nélküli távközléssel kapcsolatos. Közelebbrõl a találmány tárgya rendszer és eljárás aszinkrón jelzésre és adatoknak egy nyugalmi állapotban lévõ vezeték nélküli távközlési eszközhöz történõ továbbítására egy szinkrón hívási ciklusban egy vezeték nélküli távközlési rendszerben. 2. A technika állásának ismertetése A vezeték nélküli hálózatokban a vezeték nélküli kommunikációs eszközök felhasználói a jeleket levegõben továbbító interfészen keresztül kommunikálnak egy központi számítógéppel. Ez megvalósítható közvetlen módon, mint például egy irodai környezetben alkalmazott vezeték nélküli LAN esetén, illetve egy celluláris infrastruktúrához tartozó berendezésen keresztül, például egy vezeték nélküli telefon alkalmazásakor. A személyi kommunikációs rendszerek egyik típusa a mobil vezeték nélküli kommunikációs eszközök közötti push-to-talk (PTT)-rendszer. Egy PTT kommunikációs összeköttetést tipikusan egy, a vezeték nélküli eszközön lévõ egyetlen nyomógomb segítségével kezdeményeznek, amely nyomógomb egy félduplex összeköttetést aktivál a beszélõ és a csoport összes többi eszköze között, majd a nyomógomb felengedését követõen az eszköz fogadni tudja az elengedését követõen beérkezõ PTT-adásokat. Néhány berendezésnél a PTT-beszélõ egyedül szónokol, miközben a csoport többi tagja nem tud beszélni mindaddig, amíg a beszélõ beszél. Amint a beszélõ elengedi a PTT-gombot, a csoport egy másik tagja lenyomhatja a PTT-gombot és elkezdhet beszélni. A kommunikáló vezeték nélküli eszköz számára a vevõoldali, vezeték nélküli eszközök egy speciális PTT-csoportját általában a vevõ állítja fel, és maguk a vezeték nélküli eszközök nem teszik lehetõvé a csoport módosítását, vagyis újabb eszközök felvételét a csoportba, illetve egyes eszközök kizárását a csoportból, vagy egy adás olyan irányítását, hogy az szándékosan a teljes csoportnál kevesebb tag számára legyen fogható. Egy PTT-csoport biztosíthat olyan diszpécserhangszolgáltatást, amely szabványos, üzleti vezeték nélküli infrastruktúrát használ, és ahol a végpontok közötti kommunikáció virtuális csoportokon belül valósul meg, ahol egy adott szónok hangja egy vagy több hallgatóhoz továbbítódik. Az ilyen típusú kommunikáció önmagában történõ megvalósulását általában diszpécserhívásnak vagy egyszerûen hívásnak nevezik. A hívás egy olyan csoport példányosítását jelenti, amely meghatározza a hívás jellemzõit. Egy csoportot alapvetõen egy taglista és egy ahhoz tartozó információ, például egy csoportnév vagy egy csoportazonosító, határoz meg. Vezeték nélküli üzenetszórásos (multicast) csatorna hiányában az egyes csoportokat az egyes végpontok közötti pont-pont összeköttetések, valamint a hívás kezelését végzõ csoportkommunikációs szerverek együttese határozza meg. A tipikus PTT-hívás két felhasználót foglal magában, akik ritkán tartózkodnak ugyanabban a távközlési körzetben, így a kommunikáció és a kommunikáció ismétlése könnyebben továbbítódik a meglévõ távközlési infrastruktúrán. A push-to-talk hívásoknak azonban egy kicsi, de rendkívül fontos hányada nagyszámú hívófelet foglal magában, akik közül számos akár ugyanabban a körzetben is tartózkodhat, amire egy lehetséges példa a katasztrófaelhárítási helyzetek. Problémát jelent azonban az, hogy egy vezeték nélküli távközlési eszköznek a csoportos kommunikáció kezdeti felépítéséhez egy dedikált kommunikációs csatornára kell várnia, és ez a késleltetés igencsak szembetûnõ a beszélõ és a felhasználó számára. Az alvó állapotban, vagyis aktív üzenetszóró csatornákkal nem rendelkezõ vezeték nélküli eszközök használata esetén számos rendszer periodikusan felhívja a vezeték 2

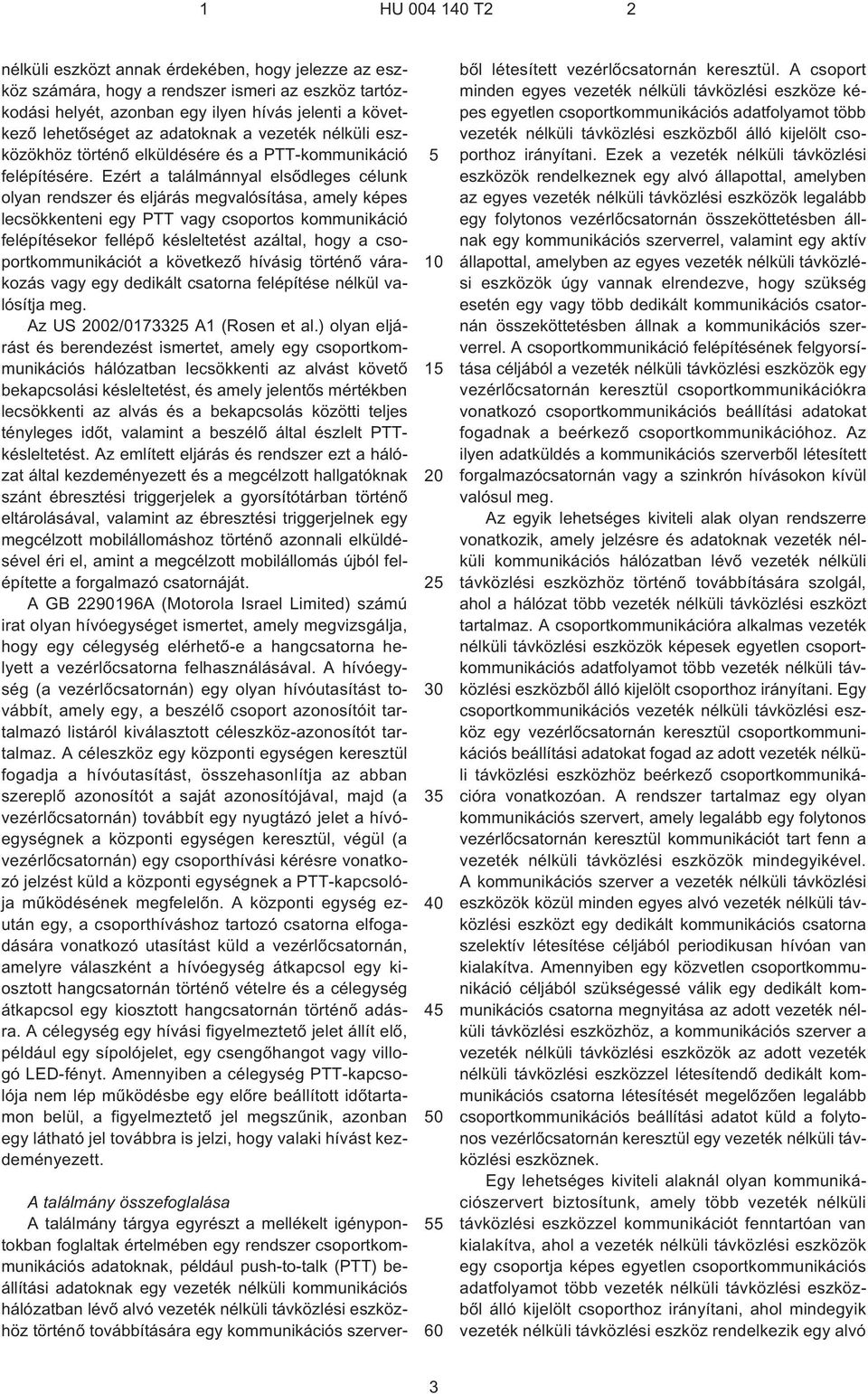

3 nélküli eszközt annak érdekében, hogy jelezze az eszköz számára, hogy a rendszer ismeri az eszköz tartózkodási helyét, azonban egy ilyen hívás jelenti a következõ lehetõséget az adatoknak a vezeték nélküli eszközökhöz történõ elküldésére és a PTT-kommunikáció felépítésére. Ezért a találmánnyal elsõdleges célunk olyan rendszer és eljárás megvalósítása, amely képes lecsökkenteni egy PTT vagy csoportos kommunikáció felépítésekor fellépõ késleltetést azáltal, hogy a csoportkommunikációt a következõ hívásig történõ várakozás vagy egy dedikált csatorna felépítése nélkül valósítja meg. Az US 2002/ A1 (Rosen et al.) olyan eljárást és berendezést ismertet, amely egy csoportkommunikációs hálózatban lecsökkenti az alvást követõ bekapcsolási késleltetést, és amely jelentõs mértékben lecsökkenti az alvás és a bekapcsolás közötti teljes tényleges idõt, valamint a beszélõ által észlelt PTTkésleltetést. Az említett eljárás és rendszer ezt a hálózat által kezdeményezett és a megcélzott hallgatóknak szánt ébresztési triggerjelek a gyorsítótárban történõ eltárolásával, valamint az ébresztési triggerjelnek egy megcélzott mobilállomáshoz történõ azonnali elküldésével éri el, amint a megcélzott mobilállomás újból felépítette a forgalmazó csatornáját. A GB A (Motorola Israel Limited) számú irat olyan hívóegységet ismertet, amely megvizsgálja, hogy egy célegység elérhetõ¹e a hangcsatorna helyett a vezérlõcsatorna felhasználásával. A hívóegység (a vezérlõcsatornán) egy olyan hívóutasítást továbbít, amely egy, a beszélõ csoport azonosítóit tartalmazó listáról kiválasztott céleszköz-azonosítót tartalmaz. A céleszköz egy központi egységen keresztül fogadja a hívóutasítást, összehasonlítja az abban szereplõ azonosítót a saját azonosítójával, majd (a vezérlõcsatornán) továbbít egy nyugtázó jelet a hívóegységnek a központi egységen keresztül, végül (a vezérlõcsatornán) egy csoporthívási kérésre vonatkozó jelzést küld a központi egységnek a PTT-kapcsolója mûködésének megfelelõn. A központi egység ezután egy, a csoporthíváshoz tartozó csatorna elfogadására vonatkozó utasítást küld a vezérlõcsatornán, amelyre válaszként a hívóegység átkapcsol egy kiosztott hangcsatornán történõ vételre és a célegység átkapcsol egy kiosztott hangcsatornán történõ adásra. A célegység egy hívási figyelmeztetõ jelet állít elõ, például egy sípolójelet, egy csengõhangot vagy villogó LED-fényt. Amennyiben a célegység PTT-kapcsolója nem lép mûködésbe egy elõre beállított idõtartamon belül, a figyelmeztetõ jel megszûnik, azonban egy látható jel továbbra is jelzi, hogy valaki hívást kezdeményezett A találmány összefoglalása A találmány tárgya egyrészt a mellékelt igénypontokban foglaltak értelmében egy rendszer csoportkommunikációs adatoknak, például push-to-talk (PTT) beállítási adatoknak egy vezeték nélküli kommunikációs hálózatban lévõ alvó vezeték nélküli távközlési eszközhöz történõ továbbítására egy kommunikációs szerverbõl létesített vezérlõcsatornán keresztül. A csoport minden egyes vezeték nélküli távközlési eszköze képes egyetlen csoportkommunikációs adatfolyamot több vezeték nélküli távközlési eszközbõl álló kijelölt csoporthoz irányítani. Ezek a vezeték nélküli távközlési eszközök rendelkeznek egy alvó állapottal, amelyben az egyes vezeték nélküli távközlési eszközök legalább egy folytonos vezérlõcsatornán összeköttetésben állnak egy kommunikációs szerverrel, valamint egy aktív állapottal, amelyben az egyes vezeték nélküli távközlési eszközök úgy vannak elrendezve, hogy szükség esetén egy vagy több dedikált kommunikációs csatornán összeköttetésben állnak a kommunikációs szerverrel. A csoportkommunikáció felépítésének felgyorsítása céljából a vezeték nélküli távközlési eszközök egy vezérlõcsatornán keresztül csoportkommunikációkra vonatkozó csoportkommunikációs beállítási adatokat fogadnak a beérkezõ csoportkommunikációhoz. Az ilyen adatküldés a kommunikációs szerverbõl létesített forgalmazócsatornán vagy a szinkrón hívásokon kívül valósul meg. Az egyik lehetséges kiviteli alak olyan rendszerre vonatkozik, amely jelzésre és adatoknak vezeték nélküli kommunikációs hálózatban lévõ vezeték nélküli távközlési eszközhöz történõ továbbítására szolgál, ahol a hálózat több vezeték nélküli távközlési eszközt tartalmaz. A csoportkommunikációra alkalmas vezeték nélküli távközlési eszközök képesek egyetlen csoportkommunikációs adatfolyamot több vezeték nélküli távközlési eszközbõl álló kijelölt csoporthoz irányítani. Egy csoportkommunikációs vezeték nélküli távközlési eszköz egy vezérlõcsatornán keresztül csoportkommunikációs beállítási adatokat fogad az adott vezeték nélküli távközlési eszközhöz beérkezõ csoportkommunikációra vonatkozóan. A rendszer tartalmaz egy olyan kommunikációs szervert, amely legalább egy folytonos vezérlõcsatornán keresztül kommunikációt tart fenn a vezeték nélküli távközlési eszközök mindegyikével. A kommunikációs szerver a vezeték nélküli távközlési eszközök közül minden egyes alvó vezeték nélküli távközlési eszközt egy dedikált kommunikációs csatorna szelektív létesítése céljából periodikusan hívóan van kialakítva. Amennyiben egy közvetlen csoportkommunikáció céljából szükségessé válik egy dedikált kommunikációs csatorna megnyitása az adott vezeték nélküli távközlési eszközhöz, a kommunikációs szerver a vezeték nélküli távközlési eszközök az adott vezeték nélküli távközlési eszközzel létesítendõ dedikált kommunikációs csatorna létesítését megelõzõen legalább csoportkommunikációs beállítási adatot küld a folytonos vezérlõcsatornán keresztül egy vezeték nélküli távközlési eszköznek. Egy lehetséges kiviteli alaknál olyan kommunikációszervert biztosítunk, amely több vezeték nélküli távközlési eszközzel kommunikációt fenntartóan van kialakítva, ahol a vezeték nélküli távközlési eszközök egy csoportja képes egyetlen csoportkommunikációs adatfolyamot több vezeték nélküli távközlési eszközbõl álló kijelölt csoporthoz irányítani, ahol mindegyik vezeték nélküli távközlési eszköz rendelkezik egy alvó 3

4 állapottal, amelyben az egyes vezeték nélküli távközlési eszközök legalább egy folytonos vezérlõcsatornán összeköttetésben állnak egy kommunikációs szerverrel, valamint egy aktív állapottal, amelyben az egyes vezeték nélküli távközlési eszközök úgy vannak elrendezve, hogy egy vagy több dedikált kommunikációs csatornán összeköttetésben állnak a kommunikációs szerverrel. A kommunikációs szerver a vezeték nélküli távközlési eszközök közül minden egyes alvó vezeték nélküli távközlési eszközt periodikusan felhív, és szükség esetén csoportkommunikációs beállítási adatokat küld a beérkezõ csoportkommunikációra vonatkozóan a vezeték nélküli távközlési eszközök csoportjához tartozó minden egyes eszköznek. Amennyiben egy közvetlen csoportkommunikáció céljából szükségessé válik egy dedikált kommunikációs csatorna megnyitása az adott vezeték nélküli távközlési eszközhöz, a kommunikációs szerver a vezeték nélküli távközlési eszközök az adott vezeték nélküli távközlési eszközzel létesítendõ dedikált kommunikációs csatorna létesítését megelõzõen legalább csoportkommunikációs beállítási adatot küld a folytonos vezérlõcsatornán keresztül az adott vezeték nélküli távközlési eszköznek. Egy lehetséges kiviteli alaknál olyan eljárásra vonatkozik, amely jelzésre és adatoknak egy kommunikációs szerverbõl egy vezeték nélküli csoportkommunikációs hálózaton keresztül a vezeték nélküli távközlési eszközök egy csoportjához történõ továbbítására szolgál. Az eljárás során létrehozunk egy vezérlõcsatornát a kommunikációs szerver és egy vagy több alvó vezeték nélküli távközlési eszköz között, periodikusan felhívjuk a kommunikációs szerverbõl az egyes alvó vezeték nélküli távközlési eszközöket, és amennyiben egy közvetlen csoportkommunikáció céljából szükségessé válik egy dedikált üzenetszórásos csatorna megnyitása az adott vezeték nélküli távközlési eszközhöz, a kommunikációs szerver a vezeték nélküli távközlési eszközök az adott vezeték nélküli távközlési eszközzel létesítendõ dedikált kommunikációs csatorna létesítését megelõzõen legalább csoportkommunikációs beállítási adatokat küld a folytonos vezérlõcsatornán keresztül az adott vezeték nélküli távközlési eszköznek. A létesített vezérlõcsatorna egyaránt lehet aszinkrón vagy szinkrón csatorna. A találmány szerinti eljárásnál és rendszernél így anélkül tudjuk elindítani a csoportkommunikáció felépítését, hogy egy dedikált csatornára vagy az alvó vezeték nélküli eszköz periodikus felhívására várakoznánk. Az eljárás és a rendszer ezért minimálisra csökkenti a csoportkommunikáció során a beszélõ és a felhasználó közötti kezdeti késleltetést. Továbbá amennyiben a minimális mennyiségû adatforgalmat bonyolítjuk a vezérlõcsatornán, a rendszer és az eljárás minimális mértékben befolyásolja a vezeték nélküli távközlési hálózat teljesítményét. A találmány céljai, elõnyei és jellemzõi megismerhetõvé válnak a leírás további részeibõl, melyek az ábrák rövid ismertetése, a találmány részletes ismertetése, valamint a szabadalmi igénypontok Az ábrák rövid ismertetése Az 1. ábra olyan vezeték nélküli hálózatot szemléltet vázlatosan, amely vezeték nélküli távközlési eszközök egy kijelölt PTT-csoportját tartalmazza, amely eszközök a vezeték nélküli hálózatban egy csoportkommunikációs szerverrel és más számítástechnikai eszközökkel kommunikálnak. A 2. ábra egy vezeték nélküli hálózat egy lehetséges változatát szemlélteti vázlatosan egy szokásos mobil távközlési hálózatban, amely egy sor olyan csoportkommunikációs szervert tartalmaz, amelyek a PTTcsoporthoz tartozó vezeték nélküli távközlési eszközök közötti kommunikációkat vezérlik. A 3. ábra egy PTT-képes vezeték nélküli távközlési eszköz számítástechnikai platformját szemlélteti blokkvázlat formájában. A 4. ábra egy PTT-összeköttetés létesítésére szolgáló alkalmazási rétegbeli jelzés hívási folyamatábrája. Az. ábra egy figyelmeztetõ jelzést elõállító alkalmazási rétegbeli jelzés hívási folyamatábrája. A 6. ábra a megcélzott vezeték nélküli távközlési eszközzel történõ PTT-kommunikáció felépítése során az egyes eszközök közötti lehetséges késleltetéseket szemléltetõ hívási folyamatábra. A 7. ábra az adatoknak egy adatátjelzés üzenetben a vezérlõcsatornán egy megcélzott vezeték nélküli eszközhöz (AT) történõ közvetlen átvitelét szemléltetõ hívási folyamatábra. A 8. ábra a csoportkommunikációs szerveren futó folyamat egyik lehetséges változatának folyamatábrája, amely folyamat csoportkommunikációs beállítási adatokat küld a megcélzott vezeték nélküli távközlési eszköznek, amennyiben jelen van szinkrón/aszinkrón vezérlõcsatorna. A találmány részletes ismertetése Hivatkozva az ábrákra, amelyeken az azonos számok minden esetben azonos elemeket jelölnek, az 1. ábra a találmány szerinti vezeték nélküli távközlési rendszer egyik lehetséges változatát szemlélteti, amely egy vezeték nélküli 20 hálózathoz kapcsolódó vezeték nélküli távközlési eszközök egy csoportját (12 célhalmaz) köti össze. Ez esetben egy PTT-csoportot egy vagy több vezeték nélküli távközlési eszköz, például vezeték nélküli 14 telefon, chipkártyás 16 személyhívó vagy 18 digitális személyi titkár (PDA) alkot, melyek más vezeték nélküli távközlési eszközökkel állnak kapcsolatban a vezeték nélküli 20 hálózaton keresztül. A rendszerben minden egyes 14, 16, 18 vezeték nélküli távközlési eszköz képes szelektív módon közvetlenül kommunikálni a vezeték nélküli kommuni- 4

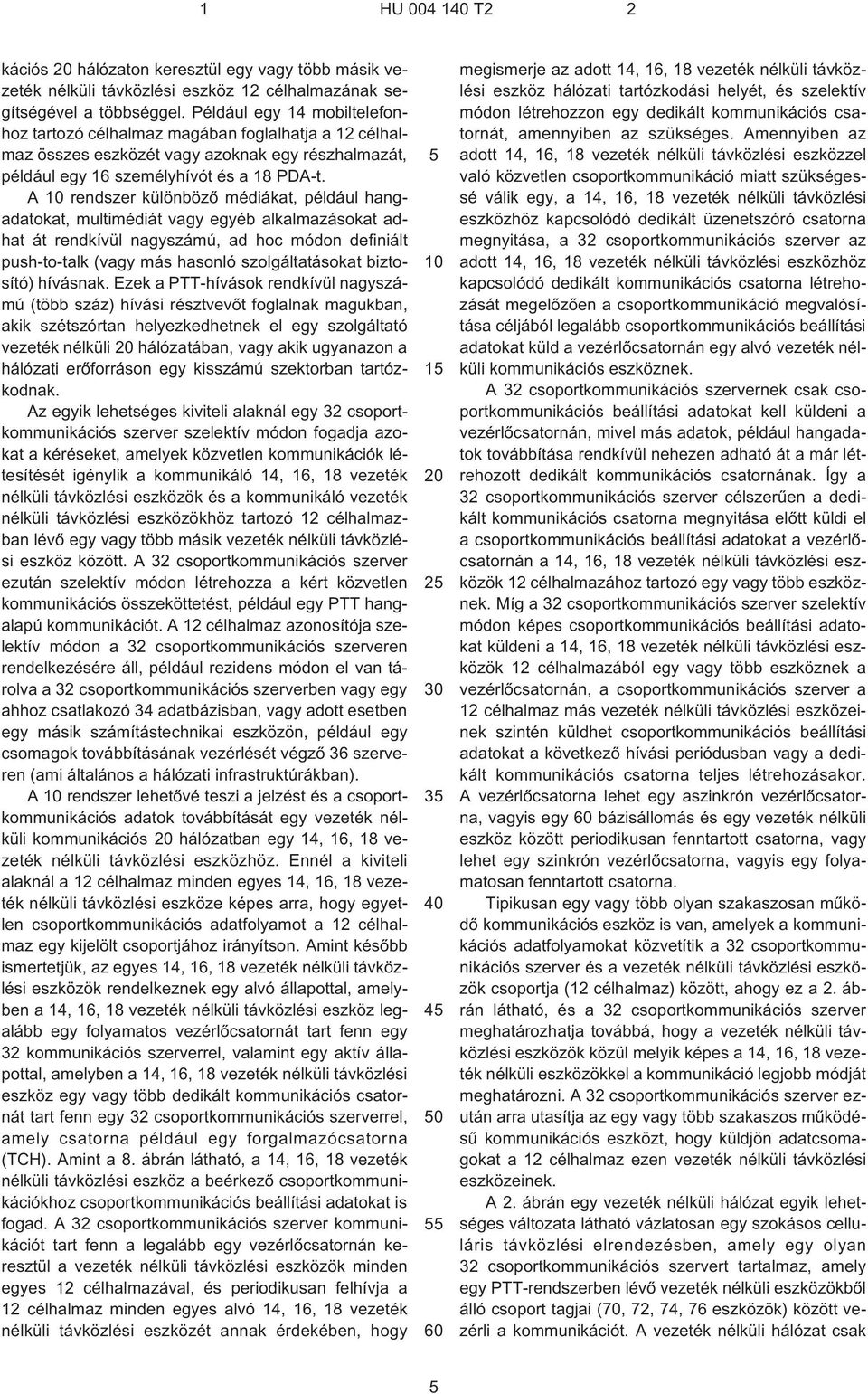

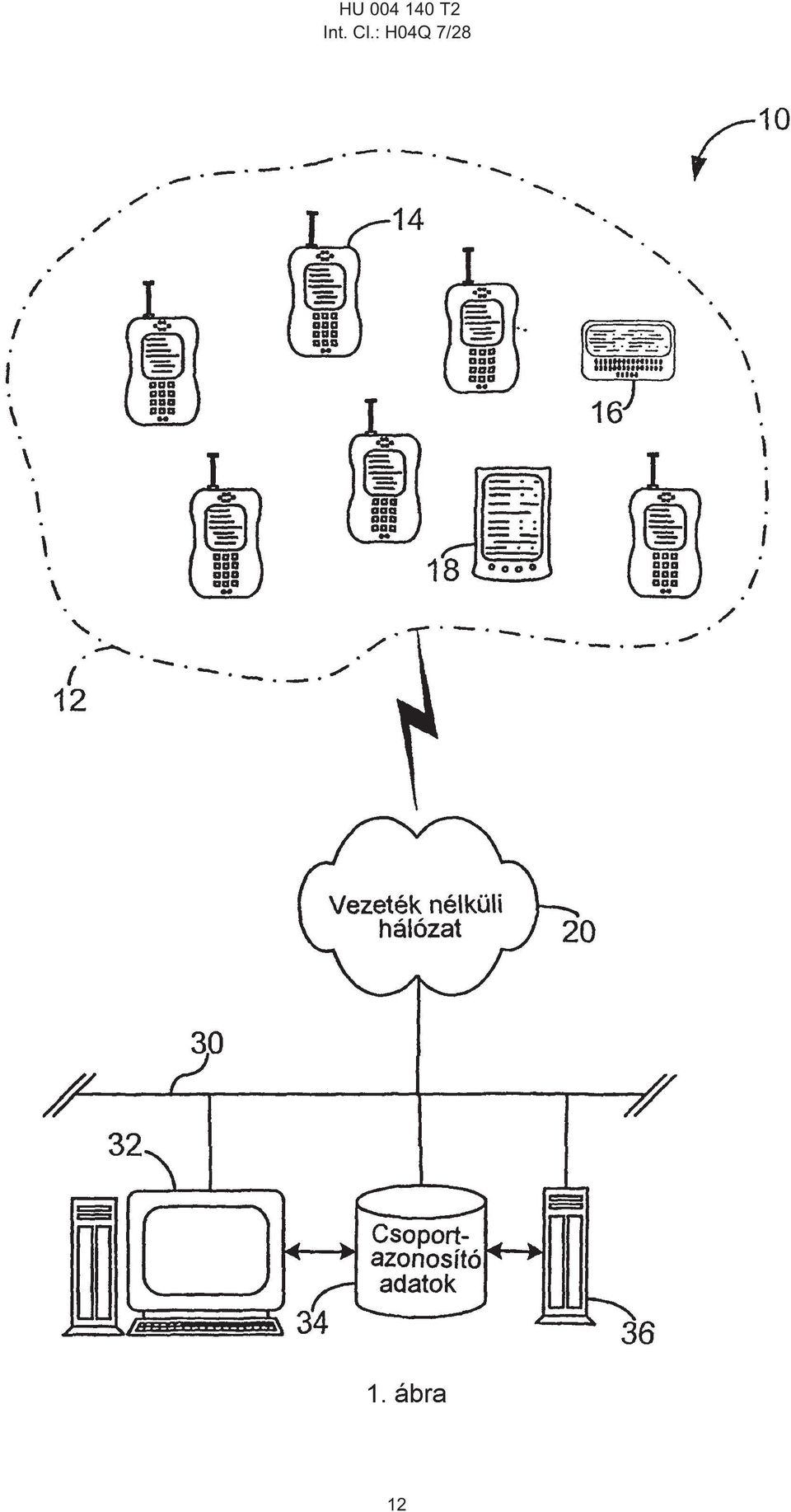

5 kációs 20 hálózaton keresztül egy vagy több másik vezeték nélküli távközlési eszköz 12 célhalmazának segítségével a többséggel. Például egy 14 mobiltelefonhoz tartozó célhalmaz magában foglalhatja a 12 célhalmaz összes eszközét vagy azoknak egy részhalmazát, például egy 16 személyhívót és a 18 PDA¹t. A rendszer különbözõ médiákat, például hangadatokat, multimédiát vagy egyéb alkalmazásokat adhat át rendkívül nagyszámú, ad hoc módon definiált push-to-talk (vagy más hasonló szolgáltatásokat biztosító) hívásnak. Ezek a PTT-hívások rendkívül nagyszámú (több száz) hívási résztvevõt foglalnak magukban, akik szétszórtan helyezkedhetnek el egy szolgáltató vezeték nélküli 20 hálózatában, vagy akik ugyanazon a hálózati erõforráson egy kisszámú szektorban tartózkodnak. Az egyik lehetséges kiviteli alaknál egy 32 csoportkommunikációs szerver szelektív módon fogadja azokat a kéréseket, amelyek közvetlen kommunikációk létesítését igénylik a kommunikáló 14, 16, 18 vezeték nélküli távközlési eszközök és a kommunikáló vezeték nélküli távközlési eszközökhöz tartozó 12 célhalmazban lévõ egy vagy több másik vezeték nélküli távközlési eszköz között. A 32 csoportkommunikációs szerver ezután szelektív módon létrehozza a kért közvetlen kommunikációs összeköttetést, például egy PTT hangalapú kommunikációt. A 12 célhalmaz azonosítója szelektív módon a 32 csoportkommunikációs szerveren rendelkezésére áll, például rezidens módon el van tárolva a 32 csoportkommunikációs szerverben vagy egy ahhoz csatlakozó 34 adatbázisban, vagy adott esetben egy másik számítástechnikai eszközön, például egy csomagok továbbításának vezérlését végzõ 36 szerveren (ami általános a hálózati infrastruktúrákban). A rendszer lehetõvé teszi a jelzést és a csoportkommunikációs adatok továbbítását egy vezeték nélküli kommunikációs 20 hálózatban egy 14, 16, 18 vezeték nélküli távközlési eszközhöz. Ennél a kiviteli alaknál a 12 célhalmaz minden egyes 14, 16, 18 vezeték nélküli távközlési eszköze képes arra, hogy egyetlen csoportkommunikációs adatfolyamot a 12 célhalmaz egy kijelölt csoportjához irányítson. Amint késõbb ismertetjük, az egyes 14, 16, 18 vezeték nélküli távközlési eszközök rendelkeznek egy alvó állapottal, amelyben a 14, 16, 18 vezeték nélküli távközlési eszköz legalább egy folyamatos vezérlõcsatornát tart fenn egy 32 kommunikációs szerverrel, valamint egy aktív állapottal, amelyben a 14, 16, 18 vezeték nélküli távközlési eszköz egy vagy több dedikált kommunikációs csatornát tart fenn egy 32 csoportkommunikációs szerverrel, amely csatorna például egy forgalmazócsatorna (TCH). Amint a 8. ábrán látható, a 14, 16, 18 vezeték nélküli távközlési eszköz a beérkezõ csoportkommunikációkhoz csoportkommunikációs beállítási adatokat is fogad. A 32 csoportkommunikációs szerver kommunikációt tart fenn a legalább egy vezérlõcsatornán keresztül a vezeték nélküli távközlési eszközök minden egyes 12 célhalmazával, és periodikusan felhívja a 12 célhalmaz minden egyes alvó 14, 16, 18 vezeték nélküli távközlési eszközét annak érdekében, hogy megismerje az adott 14, 16, 18 vezeték nélküli távközlési eszköz hálózati tartózkodási helyét, és szelektív módon létrehozzon egy dedikált kommunikációs csatornát, amennyiben az szükséges. Amennyiben az adott 14, 16, 18 vezeték nélküli távközlési eszközzel való közvetlen csoportkommunikáció miatt szükségessé válik egy, a 14, 16, 18 vezeték nélküli távközlési eszközhöz kapcsolódó dedikált üzenetszóró csatorna megnyitása, a 32 csoportkommunikációs szerver az adott 14, 16, 18 vezeték nélküli távközlési eszközhöz kapcsolódó dedikált kommunikációs csatorna létrehozását megelõzõen a csoportkommunikáció megvalósítása céljából legalább csoportkommunikációs beállítási adatokat küld a vezérlõcsatornán egy alvó vezeték nélküli kommunikációs eszköznek. A 32 csoportkommunikációs szervernek csak csoportkommunikációs beállítási adatokat kell küldeni a vezérlõcsatornán, mivel más adatok, például hangadatok továbbítása rendkívül nehezen adható át a már létrehozott dedikált kommunikációs csatornának. Így a 32 csoportkommunikációs szerver célszerûen a dedikált kommunikációs csatorna megnyitása elõtt küldi el a csoportkommunikációs beállítási adatokat a vezérlõcsatornán a 14, 16, 18 vezeték nélküli távközlési eszközök 12 célhalmazához tartozó egy vagy több eszköznek. Míg a 32 csoportkommunikációs szerver szelektív módon képes csoportkommunikációs beállítási adatokat küldeni a 14, 16, 18 vezeték nélküli távközlési eszközök 12 célhalmazából egy vagy több eszköznek a vezérlõcsatornán, a csoportkommunikációs szerver a 12 célhalmaz más vezeték nélküli távközlési eszközeinek szintén küldhet csoportkommunikációs beállítási adatokat a következõ hívási periódusban vagy a dedikált kommunikációs csatorna teljes létrehozásakor. A vezérlõcsatorna lehet egy aszinkrón vezérlõcsatorna, vagyis egy 60 bázisállomás és egy vezeték nélküli eszköz között periodikusan fenntartott csatorna, vagy lehet egy szinkrón vezérlõcsatorna, vagyis egy folyamatosan fenntartott csatorna. Tipikusan egy vagy több olyan szakaszosan mûködõ kommunikációs eszköz is van, amelyek a kommunikációs adatfolyamokat közvetítik a 32 csoportkommunikációs szerver és a vezeték nélküli távközlési eszközök csoportja (12 célhalmaz) között, ahogy ez a 2. ábrán látható, és a 32 csoportkommunikációs szerver meghatározhatja továbbá, hogy a vezeték nélküli távközlési eszközök közül melyik képes a 14, 16, 18 vezeték nélküli eszközökkel a kommunikáció legjobb módját meghatározni. A 32 csoportkommunikációs szerver ezután arra utasítja az egy vagy több szakaszos mûködésû kommunikációs eszközt, hogy küldjön adatcsomagokat a 12 célhalmaz ezen vezeték nélküli távközlési eszközeinek. A 2. ábrán egy vezeték nélküli hálózat egyik lehetséges változata látható vázlatosan egy szokásos celluláris távközlési elrendezésben, amely egy olyan 32 csoportkommunikációs szervert tartalmaz, amely egy PTT-rendszerben lévõ vezeték nélküli eszközökbõl álló csoport tagjai (70, 72, 74, 76 eszközök) között vezérli a kommunikációt. A vezeték nélküli hálózat csak

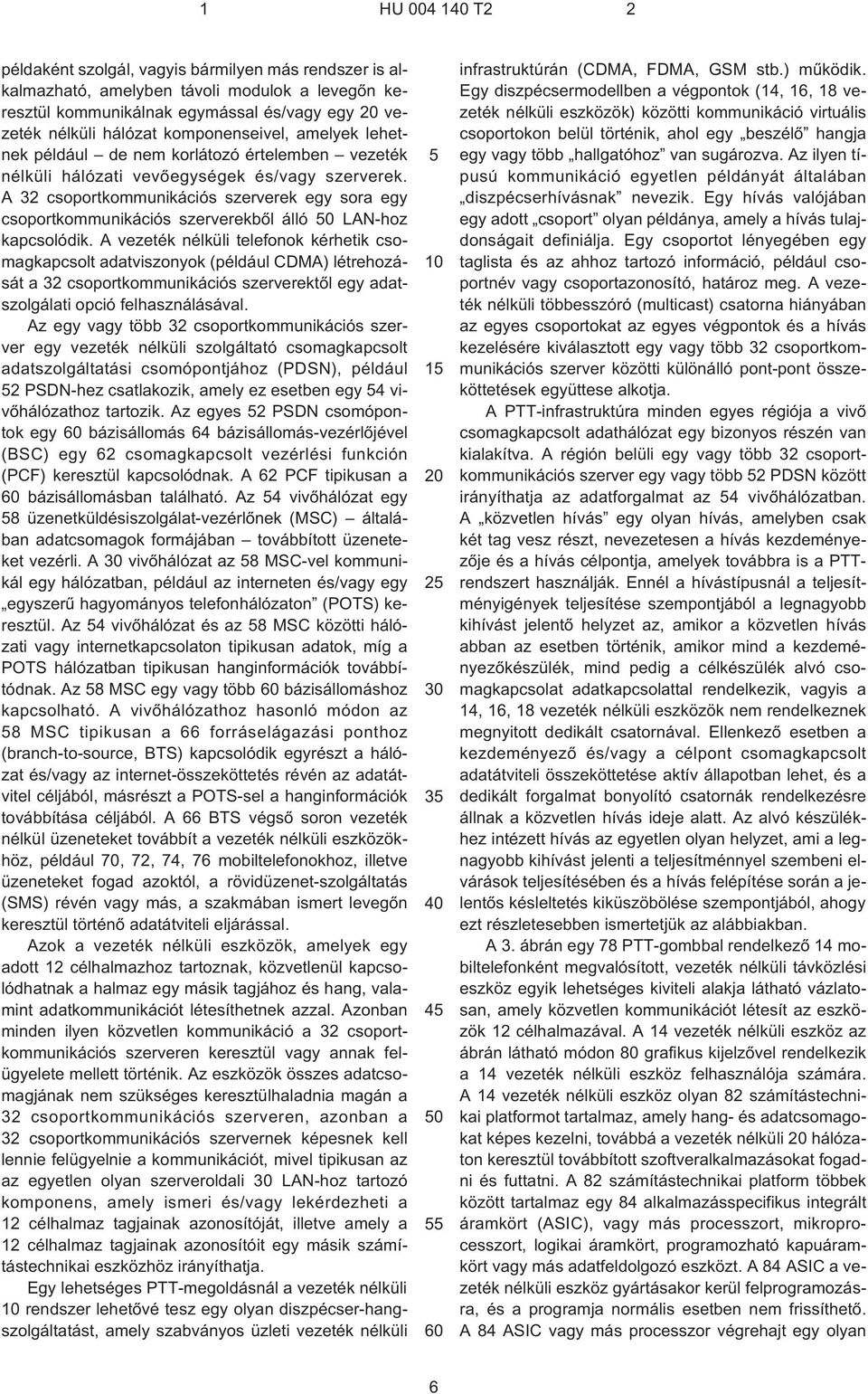

6 példaként szolgál, vagyis bármilyen más rendszer is alkalmazható, amelyben távoli modulok a levegõn keresztül kommunikálnak egymással és/vagy egy 20 vezeték nélküli hálózat komponenseivel, amelyek lehetnek például de nem korlátozó értelemben vezeték nélküli hálózati vevõegységek és/vagy szerverek. A 32 csoportkommunikációs szerverek egy sora egy csoportkommunikációs szerverekbõl álló 0 LAN-hoz kapcsolódik. A vezeték nélküli telefonok kérhetik csomagkapcsolt adatviszonyok (például CDMA) létrehozását a 32 csoportkommunikációs szerverektõl egy adatszolgálati opció felhasználásával. Az egy vagy több 32 csoportkommunikációs szerver egy vezeték nélküli szolgáltató csomagkapcsolt adatszolgáltatási csomópontjához (PDSN), például 2 PSDN-hez csatlakozik, amely ez esetben egy 4 vivõhálózathoz tartozik. Az egyes 2 PSDN csomópontok egy 60 bázisállomás 64 bázisállomás-vezérlõjével (BSC) egy 62 csomagkapcsolt vezérlési funkción (PCF) keresztül kapcsolódnak. A 62 PCF tipikusan a 60 bázisállomásban található. Az 4 vivõhálózat egy 8 üzenetküldésiszolgálat-vezérlõnek (MSC) általában adatcsomagok formájában továbbított üzeneteket vezérli. A 30 vivõhálózat az 8 MSC-vel kommunikál egy hálózatban, például az interneten és/vagy egy egyszerû hagyományos telefonhálózaton (POTS) keresztül. Az 4 vivõhálózat és az 8 MSC közötti hálózati vagy internetkapcsolaton tipikusan adatok, míg a POTS hálózatban tipikusan hanginformációk továbbítódnak. Az 8 MSC egy vagy több 60 bázisállomáshoz kapcsolható. A vivõhálózathoz hasonló módon az 8 MSC tipikusan a 66 forráselágazási ponthoz (branch-to-source, BTS) kapcsolódik egyrészt a hálózat és/vagy az internet-összeköttetés révén az adatátvitel céljából, másrészt a POTS-sel a hanginformációk továbbítása céljából. A 66 BTS végsõ soron vezeték nélkül üzeneteket továbbít a vezeték nélküli eszközökhöz, például 70, 72, 74, 76 mobiltelefonokhoz, illetve üzeneteket fogad azoktól, a rövidüzenet-szolgáltatás (SMS) révén vagy más, a szakmában ismert levegõn keresztül történõ adatátviteli eljárással. Azok a vezeték nélküli eszközök, amelyek egy adott 12 célhalmazhoz tartoznak, közvetlenül kapcsolódhatnak a halmaz egy másik tagjához és hang, valamint adatkommunikációt létesíthetnek azzal. Azonban minden ilyen közvetlen kommunikáció a 32 csoportkommunikációs szerveren keresztül vagy annak felügyelete mellett történik. Az eszközök összes adatcsomagjának nem szükséges keresztülhaladnia magán a 32 csoportkommunikációs szerveren, azonban a 32 csoportkommunikációs szervernek képesnek kell lennie felügyelnie a kommunikációt, mivel tipikusan az az egyetlen olyan szerveroldali 30 LAN-hoz tartozó komponens, amely ismeri és/vagy lekérdezheti a 12 célhalmaz tagjainak azonosítóját, illetve amely a 12 célhalmaz tagjainak azonosítóit egy másik számítástechnikai eszközhöz irányíthatja. Egy lehetséges PTT-megoldásnál a vezeték nélküli rendszer lehetõvé tesz egy olyan diszpécser-hangszolgáltatást, amely szabványos üzleti vezeték nélküli infrastruktúrán (CDMA, FDMA, GSM stb.) mûködik. Egy diszpécsermodellben a végpontok (14, 16, 18 vezeték nélküli eszközök) közötti kommunikáció virtuális csoportokon belül történik, ahol egy beszélõ hangja egy vagy több hallgatóhoz van sugározva. Az ilyen típusú kommunikáció egyetlen példányát általában diszpécserhívásnak nevezik. Egy hívás valójában egy adott csoport olyan példánya, amely a hívás tulajdonságait definiálja. Egy csoportot lényegében egy taglista és az ahhoz tartozó információ, például csoportnév vagy csoportazonosító, határoz meg. A vezeték nélküli többesszóró (multicast) csatorna hiányában az egyes csoportokat az egyes végpontok és a hívás kezelésére kiválasztott egy vagy több 32 csoportkommunikációs szerver közötti különálló pont-pont összeköttetések együttese alkotja. A PTT-infrastruktúra minden egyes régiója a vivõ csomagkapcsolt adathálózat egy bizonyos részén van kialakítva. A régión belüli egy vagy több 32 csoportkommunikációs szerver egy vagy több 2 PDSN között irányíthatja az adatforgalmat az 4 vivõhálózatban. A közvetlen hívás egy olyan hívás, amelyben csak két tag vesz részt, nevezetesen a hívás kezdeményezõje és a hívás célpontja, amelyek továbbra is a PTTrendszert használják. Ennél a hívástípusnál a teljesítményigények teljesítése szempontjából a legnagyobb kihívást jelentõ helyzet az, amikor a közvetlen hívás abban az esetben történik, amikor mind a kezdeményezõkészülék, mind pedig a célkészülék alvó csomagkapcsolat adatkapcsolattal rendelkezik, vagyis a 14, 16, 18 vezeték nélküli eszközök nem rendelkeznek megnyitott dedikált csatornával. Ellenkezõ esetben a kezdeményezõ és/vagy a célpont csomagkapcsolt adatátviteli összeköttetése aktív állapotban lehet, és a dedikált forgalmat bonyolító csatornák rendelkezésre állnak a közvetlen hívás ideje alatt. Az alvó készülékhez intézett hívás az egyetlen olyan helyzet, ami a legnagyobb kihívást jelenti a teljesítménnyel szembeni elvárások teljesítésében és a hívás felépítése során a jelentõs késleltetés kiküszöbölése szempontjából, ahogy ezt részletesebben ismertetjük az alábbiakban. A 3. ábrán egy 78 PTT-gombbal rendelkezõ 14 mobiltelefonként megvalósított, vezeték nélküli távközlési eszköz egyik lehetséges kiviteli alakja látható vázlatosan, amely közvetlen kommunikációt létesít az eszközök 12 célhalmazával. A 14 vezeték nélküli eszköz az ábrán látható módon 80 grafikus kijelzõvel rendelkezik a 14 vezeték nélküli eszköz felhasználója számára. A 14 vezeték nélküli eszköz olyan 82 számítástechnikai platformot tartalmaz, amely hang- és adatcsomagokat képes kezelni, továbbá a vezeték nélküli 20 hálózaton keresztül továbbított szoftveralkalmazásokat fogadni és futtatni. A 82 számítástechnikai platform többek között tartalmaz egy 84 alkalmazásspecifikus integrált áramkört (ASIC), vagy más processzort, mikroprocesszort, logikai áramkört, programozható kapuáramkört vagy más adatfeldolgozó eszközt. A 84 ASIC a vezeték nélküli eszköz gyártásakor kerül felprogramozásra, és a programja normális esetben nem frissíthetõ. A 84 ASIC vagy más processzor végrehajt egy olyan 6

7 alkalmazási szintû programozási interfész ( API )- réteget, amely magában foglalja a rezidens alkalmazási környezetet, és amely a 84 ASIC¹be betöltött operációs rendszert tartalmazhatja. A rezidens alkalmazási környezet a vezeték nélküli eszköz 88 memóriájában lévõ mindenféle rezidens programokkal kapcsolatban áll. A rezidens alkalmazási környezetre egy példa a bináris futásidejû környezet vezeték nélküli átvitelhez (BREW) szoftver, melyet a Qualcomm fejlesztett ki vezeték nélküli eszközplatformokra. Amint az alábbiakból kiderül, a vezeték nélküli eszköz lehet egy grafikus kijelzõvel rendelkezõ 14 mobiltelefon, de lehet bármilyen más, számítástechnikai platformmal rendelkezõ, a szakmában ismert vezeték nélküli eszköz, például digitális személyi titkár (PDA), grafikus kijelzõvel ellátott személyhívó vagy akár egy vezeték nélküli kommunikációs porttal rendelkezõ, különálló számítástechnikai platform, amely egyébként rendelkezhet vezetékes hálózati vagy internet-összeköttetéssel is. Ezenkívül a 88 memória lehet egy csak olvasható memória (ROM) vagy véletlen hozzáférésû memória (RAM), EPROM, EEPROM, flashkártya vagy bármilyen más a számítástechnikai platformokban szokásosan használt memória. A 82 számítástechnikai platform szintén lehet egy, a 88 memóriában aktív módon nem tárolt szoftveralkalmazások eltárolására szolgáló 90 lokális adatbázis. A 90 lokális adatbázis tipikusan egy vagy több flash-memóriacellát tartalmaz, de lehet bármilyen más másodlagos vagy harmadlagos, a szakmában ismert tárolóeszköz, például mágneses adathordozó, EPROM, EEPROM, optikai közeg, szalag, valamint hajlékony lemez vagy merevlemez. A vezeték nélküli telefon tipikusan egy duplex csatornát nyit meg a távközlés számára, és bizonyos esetekben félduplex csatornán keresztül kommunikál, amikor is egy hangadatfolyamot vagy csak elküldeni, vagy csak fogadni tud. A 14 vezeték nélküli eszköznek ennél a kiviteli alakjánál a 82 számítástechnikai platform tartalmaz egy olyan 92 kommunikációs interfészt is, amely egy olyan 94 közvetlen kommunikációs interfészt tartalmaz, amely meg tudja nyitni a vezeték nélküli eszközbõl a közvetlen kommunikációs csatornát. A 94 közvetlen kommunikációs interfész a vezeték nélküli eszközhöz tartozó szabványos kommunikációs interfész része is lehet, amely normális esetben a vezeték nélküli eszközbõl elküldött, illetve általa fogadott hangot és adatot szállítja. A 92 közvetlen kommunikációs interfész tipikusan a szakmában ismert hardvert tartalmazza. A 4. ábrán egy PTT-kommunikáció létesítéséhez szükséges alkalmazási rétegbeli jelzés hívási folyamatábrája látható. Szükségesnek tartjuk megjegyezni, hogy a hívásfelépítési jelzés megvalósulhat egy formális üzenetszóró csatornán, szemben egy általános megosztott adattovábbító csatornán, mint amilyen például a vezérlõcsatorna. Egy kiterjedt távközlési rendszerben például a rendszer egy vezérlõcsatornát (CC) és egy külön adatszóró csatornát (BCH) használ. A közvetlen hívás kritikus teljesítményi mérõszámai közé tartozik a kezdeti PTT-késleltetés (ahogy az ábrán látható), amely azon idõpontok között fellépõ késleltetés, amikor a felhasználó lenyomja a PTT-gombot, illetve amikor a felhasználó (egy audio- vagy vizuális eszköz révén) arról értesül, hogy engedélyt kapott a beszédre. Létezik továbbá egy kezdeti közegkésleltetés is (ahogy az ábrán látható), amely az a késleltetés, amely azon idõpontok között lép fel, amikor a hívás elsõ felépítését követõen a kezdeményezõ beszélni kezd a szóhoz jutását követõen, illetve amikor a célszemély meghallja a kezdeményezõ beszédét. A közvetlen hívás létesítésére szolgáló, a 4. ábrán látható alkalmazási rétegbeli jelzés azt az alkalmazási rétegbeli üzenetváltást szemlélteti, amely egy közvetlen PTT-hívás létrehozásakor megy végbe. A 4. ábrán látható folyamatábra nem konkrét fizikai rétegbeli jelzési mechanizmust szemléltet, minthogy ez a rendszer számos különbözõ fizikai rendszerben megvalósítható. Az. ábrán egy figyelmeztetést megvalósító, alkalmazási rétegbeli jelzés hívási folyamatábrája látható. A figyelmeztetés egy olyan hívástípus, amely egy olyan mechanizmust biztosít, amelynek segítségével a felhasználó arról értesíthet egy másik felhasználót, hogy egy közvetlen PTT-hívás révén kíván kommunikálni vele. A figyelmeztetõhívást azt követõen fejezzük be, hogy a kezdeményezõ, a 32 csoportkommunikációs szerver és a megcélzott 14, 16, 18 vezeték nélküli eszközök között néhány rövid alkalmazási rétegbeli üzenetet váltottunk. Ahogy a közvetlen hívástípusoknál említettük, a figyelmeztetésekkel szemben támasztott teljesítményigények teljesítése szempontjából a legnagyobb kihívást jelentõ helyzet az, amikor a figyelmeztetõ jelzést elküldjük, és mind a kezdeményezõ, mind pedig a céleszköz alvó csomagkapcsolt adatátviteli összeköttetéssel rendelkezik, vagyis nincs aktív dedikált csatorna. Ilyenkor a figyelmeztetési késleltetés (ahogy az ábrán látható) a 78 PTT-gombnak a felhasználó által történõ lenyomása és a felhasználónak a figyelmeztetés kézbesítési státusára vonatkozó jelzés (audio- vagy vizuális eszköz révén történõ) kiértesítése közötti késleltetés. A figyelmeztetés megvalósítható a fizikai rétegben is, így ez a folyamatábra nem azonosít semmilyen konkrét fizikai rétegbeli jelzési mechanizmust. A 6. ábrán olyan hívási folyamatábra látható, amely az egyes komponensek között a megcélzott vezeték nélküli távközlési eszközzel létesítendõ PTT-kommunikáció felépítése során fellépõ lehetséges késleltetéseket szemlélteti. AT¹lezárású adatátvitel esetén, amennyiben az AT réselt üzemmódban mûködik, vagyis szinkrón módon történik a hívás egy résben, a réselt üzemmódban mûködõ AT¹nek küldött bármely jelzési üzenet (például Page, RouteUpdateRequest vagy DOS) esetén késleltetés lép fel. Egy réselt AT¹nak történõ adattovábbítás esetén a késleltetés akkor kezdõdik, amikor a 32 csoportkommunikációs szerver a hálózati vivõn jelzi az adatokat az AT¹nek (vezetékes módon történõ) átvitel céljából. A hívási késleltetés végpontja az, amikor a jelzési üzenet (kezdõ üzenet, például a Page, RouteUpdateRequest vagy DOS üzenet) továbbításra került a 66 BTS által. A forgalma- 7

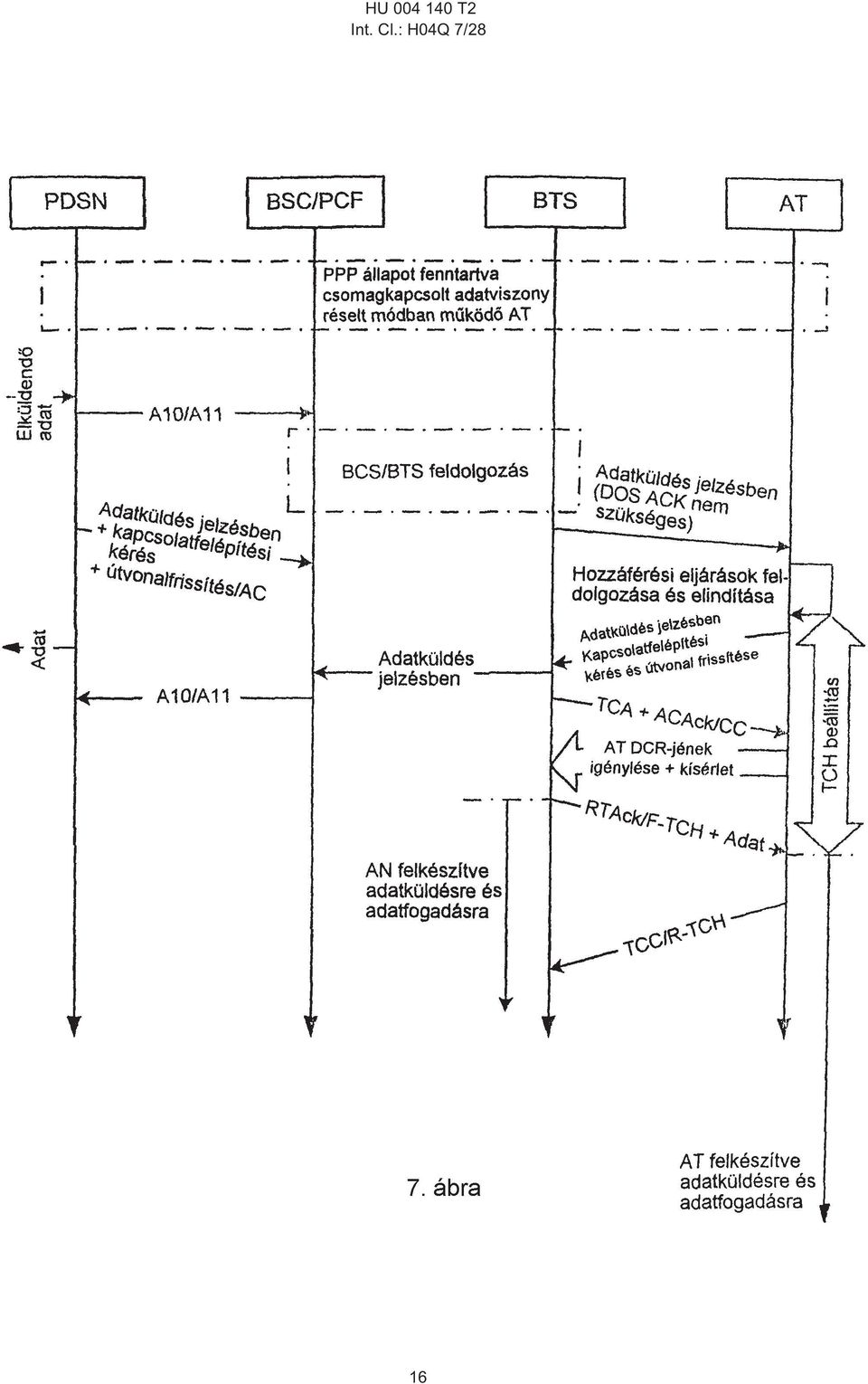

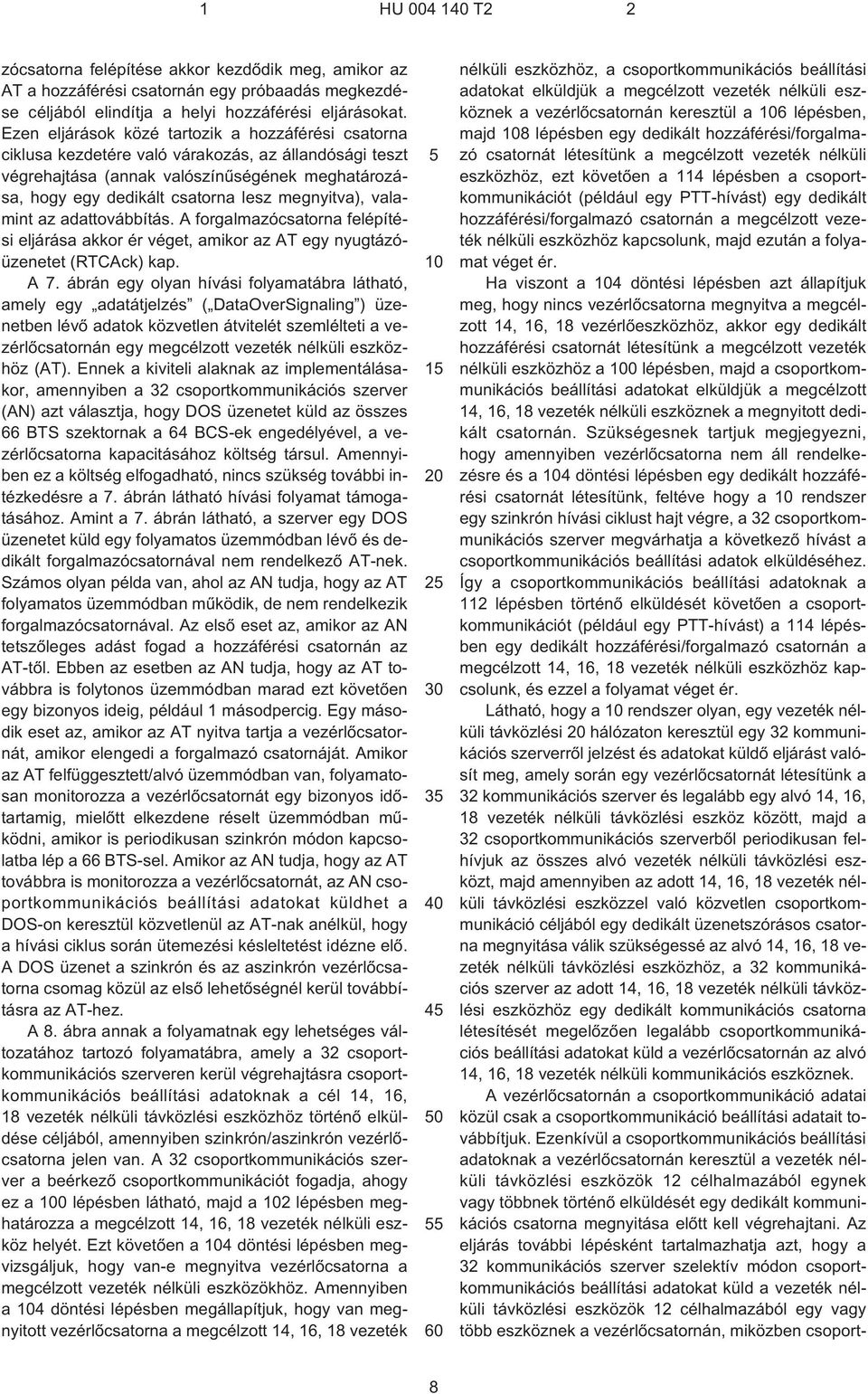

8 zócsatorna felépítése akkor kezdõdik meg, amikor az AT a hozzáférési csatornán egy próbaadás megkezdése céljából elindítja a helyi hozzáférési eljárásokat. Ezen eljárások közé tartozik a hozzáférési csatorna ciklusa kezdetére való várakozás, az állandósági teszt végrehajtása (annak valószínûségének meghatározása, hogy egy dedikált csatorna lesz megnyitva), valamint az adattovábbítás. A forgalmazócsatorna felépítési eljárása akkor ér véget, amikor az AT egy nyugtázóüzenetet (RTCAck) kap. A 7. ábrán egy olyan hívási folyamatábra látható, amely egy adatátjelzés ( DataOverSignaling ) üzenetben lévõ adatok közvetlen átvitelét szemlélteti a vezérlõcsatornán egy megcélzott vezeték nélküli eszközhöz (AT). Ennek a kiviteli alaknak az implementálásakor, amennyiben a 32 csoportkommunikációs szerver (AN) azt választja, hogy DOS üzenetet küld az összes 66 BTS szektornak a 64 BCS¹ek engedélyével, a vezérlõcsatorna kapacitásához költség társul. Amennyiben ez a költség elfogadható, nincs szükség további intézkedésre a 7. ábrán látható hívási folyamat támogatásához. Amint a 7. ábrán látható, a szerver egy DOS üzenetet küld egy folyamatos üzemmódban lévõ és dedikált forgalmazócsatornával nem rendelkezõ AT¹nek. Számos olyan példa van, ahol az AN tudja, hogy az AT folyamatos üzemmódban mûködik, de nem rendelkezik forgalmazócsatornával. Az elsõ eset az, amikor az AN tetszõleges adást fogad a hozzáférési csatornán az AT¹tõl. Ebben az esetben az AN tudja, hogy az AT továbbra is folytonos üzemmódban marad ezt követõen egy bizonyos ideig, például 1 másodpercig. Egy második eset az, amikor az AT nyitva tartja a vezérlõcsatornát, amikor elengedi a forgalmazó csatornáját. Amikor az AT felfüggesztett/alvó üzemmódban van, folyamatosan monitorozza a vezérlõcsatornát egy bizonyos idõtartamig, mielõtt elkezdene réselt üzemmódban mûködni, amikor is periodikusan szinkrón módon kapcsolatba lép a 66 BTS-sel. Amikor az AN tudja, hogy az AT továbbra is monitorozza a vezérlõcsatornát, az AN csoportkommunikációs beállítási adatokat küldhet a DOS¹on keresztül közvetlenül az AT¹nak anélkül, hogy a hívási ciklus során ütemezési késleltetést idézne elõ. A DOS üzenet a szinkrón és az aszinkrón vezérlõcsatorna csomag közül az elsõ lehetõségnél kerül továbbításra az AT¹hez. A 8. ábra annak a folyamatnak egy lehetséges változatához tartozó folyamatábra, amely a 32 csoportkommunikációs szerveren kerül végrehajtásra csoportkommunikációs beállítási adatoknak a cél 14, 16, 18 vezeték nélküli távközlési eszközhöz történõ elküldése céljából, amennyiben szinkrón/aszinkrón vezérlõcsatorna jelen van. A 32 csoportkommunikációs szerver a beérkezõ csoportkommunikációt fogadja, ahogy ez a 0 lépésben látható, majd a 2 lépésben meghatározza a megcélzott 14, 16, 18 vezeték nélküli eszköz helyét. Ezt követõen a 4 döntési lépésben megvizsgáljuk, hogy van¹e megnyitva vezérlõcsatorna a megcélzott vezeték nélküli eszközökhöz. Amennyiben a 4 döntési lépésben megállapítjuk, hogy van megnyitott vezérlõcsatorna a megcélzott 14, 16, 18 vezeték nélküli eszközhöz, a csoportkommunikációs beállítási adatokat elküldjük a megcélzott vezeték nélküli eszköznek a vezérlõcsatornán keresztül a 6 lépésben, majd 8 lépésben egy dedikált hozzáférési/forgalmazó csatornát létesítünk a megcélzott vezeték nélküli eszközhöz, ezt követõen a 114 lépésben a csoportkommunikációt (például egy PTT-hívást) egy dedikált hozzáférési/forgalmazó csatornán a megcélzott vezeték nélküli eszközhöz kapcsolunk, majd ezután a folyamat véget ér. Ha viszont a 4 döntési lépésben azt állapítjuk meg, hogy nincs vezérlõcsatorna megnyitva a megcélzott 14, 16, 18 vezérlõeszközhöz, akkor egy dedikált hozzáférési csatornát létesítünk a megcélzott vezeték nélküli eszközhöz a 0 lépésben, majd a csoportkommunikációs beállítási adatokat elküldjük a megcélzott 14, 16, 18 vezeték nélküli eszköznek a megnyitott dedikált csatornán. Szükségesnek tartjuk megjegyezni, hogy amennyiben vezérlõcsatorna nem áll rendelkezésre és a 4 döntési lépésben egy dedikált hozzáférési csatornát létesítünk, feltéve hogy a rendszer egy szinkrón hívási ciklust hajt végre, a 32 csoportkommunikációs szerver megvárhatja a következõ hívást a csoportkommunikációs beállítási adatok elküldéséhez. Így a csoportkommunikációs beállítási adatoknak a 112 lépésben történõ elküldését követõen a csoportkommunikációt (például egy PTT-hívást) a 114 lépésben egy dedikált hozzáférési/forgalmazó csatornán a megcélzott 14, 16, 18 vezeték nélküli eszközhöz kapcsolunk, és ezzel a folyamat véget ér. Látható, hogy a rendszer olyan, egy vezeték nélküli távközlési 20 hálózaton keresztül egy 32 kommunikációs szerverrõl jelzést és adatokat küldõ eljárást valósít meg, amely során egy vezérlõcsatornát létesítünk a 32 kommunikációs szerver és legalább egy alvó 14, 16, 18 vezeték nélküli távközlési eszköz között, majd a 32 csoportkommunikációs szerverbõl periodikusan felhívjuk az összes alvó vezeték nélküli távközlési eszközt, majd amennyiben az adott 14, 16, 18 vezeték nélküli távközlési eszközzel való közvetlen csoportkommunikáció céljából egy dedikált üzenetszórásos csatorna megnyitása válik szükségessé az alvó 14, 16, 18 vezeték nélküli távközlési eszközhöz, a 32 kommunikációs szerver az adott 14, 16, 18 vezeték nélküli távközlési eszközhöz egy dedikált kommunikációs csatorna létesítését megelõzõen legalább csoportkommunikációs beállítási adatokat küld a vezérlõcsatornán az alvó 14, 16, 18 vezeték nélküli kommunikációs eszköznek. A vezérlõcsatornán a csoportkommunikáció adatai közül csak a csoportkommunikáció beállítási adatait továbbítjuk. Ezenkívül a csoportkommunikációs beállítási adatoknak a vezérlõcsatornán keresztül a vezeték nélküli távközlési eszközök 12 célhalmazából egynek vagy többnek történõ elküldését egy dedikált kommunikációs csatorna megnyitása elõtt kell végrehajtani. Az eljárás további lépésként tartalmazhatja azt, hogy a 32 kommunikációs szerver szelektív módon csoportkommunikációs beállítási adatokat küld a vezeték nélküli távközlési eszközök 12 célhalmazából egy vagy több eszköznek a vezérlõcsatornán, miközben csoport- 8

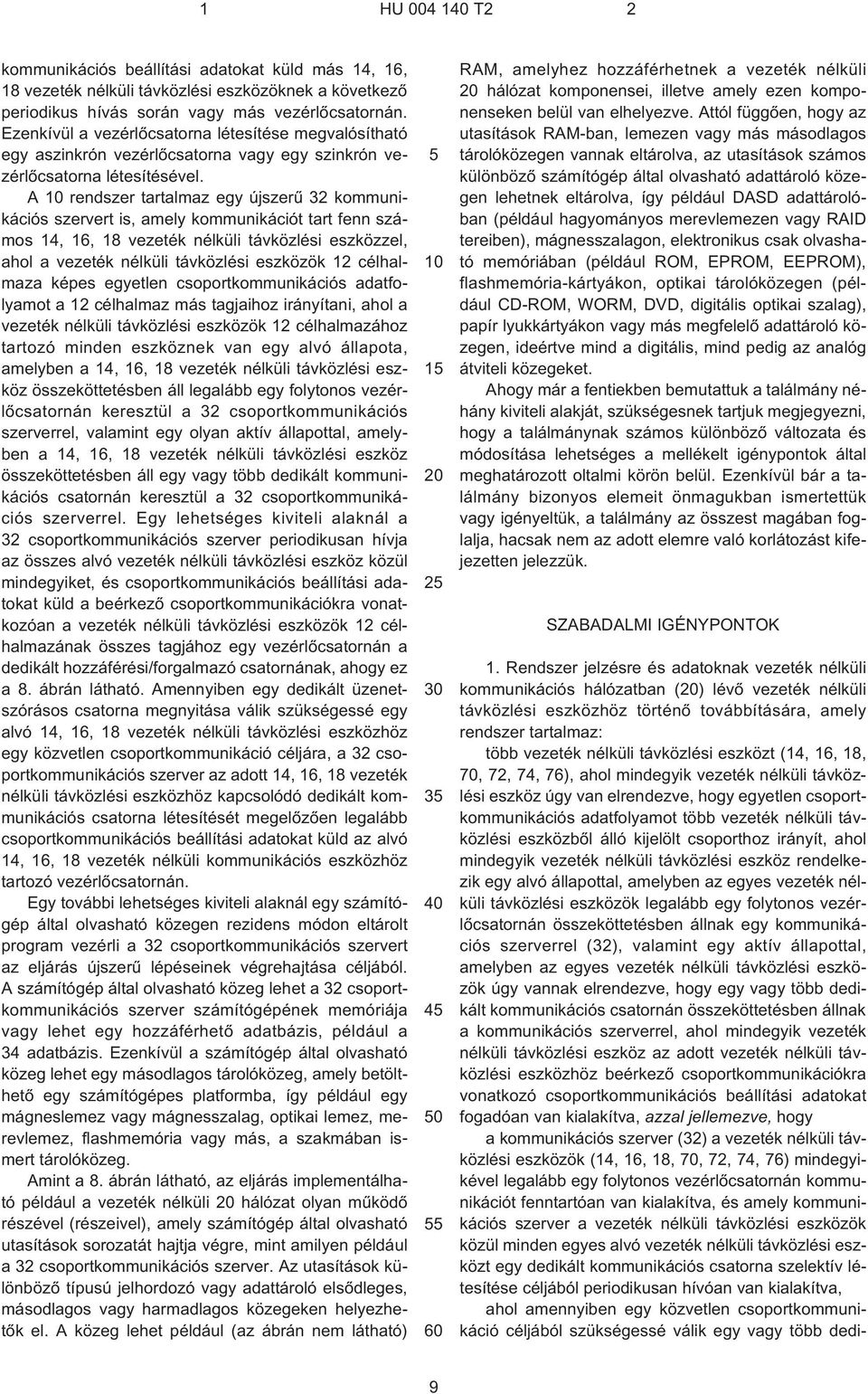

9 kommunikációs beállítási adatokat küld más 14, 16, 18 vezeték nélküli távközlési eszközöknek a következõ periodikus hívás során vagy más vezérlõcsatornán. Ezenkívül a vezérlõcsatorna létesítése megvalósítható egy aszinkrón vezérlõcsatorna vagy egy szinkrón vezérlõcsatorna létesítésével. A rendszer tartalmaz egy újszerû 32 kommunikációs szervert is, amely kommunikációt tart fenn számos 14, 16, 18 vezeték nélküli távközlési eszközzel, ahol a vezeték nélküli távközlési eszközök 12 célhalmaza képes egyetlen csoportkommunikációs adatfolyamot a 12 célhalmaz más tagjaihoz irányítani, ahol a vezeték nélküli távközlési eszközök 12 célhalmazához tartozó minden eszköznek van egy alvó állapota, amelyben a 14, 16, 18 vezeték nélküli távközlési eszköz összeköttetésben áll legalább egy folytonos vezérlõcsatornán keresztül a 32 csoportkommunikációs szerverrel, valamint egy olyan aktív állapottal, amelyben a 14, 16, 18 vezeték nélküli távközlési eszköz összeköttetésben áll egy vagy több dedikált kommunikációs csatornán keresztül a 32 csoportkommunikációs szerverrel. Egy lehetséges kiviteli alaknál a 32 csoportkommunikációs szerver periodikusan hívja az összes alvó vezeték nélküli távközlési eszköz közül mindegyiket, és csoportkommunikációs beállítási adatokat küld a beérkezõ csoportkommunikációkra vonatkozóan a vezeték nélküli távközlési eszközök 12 célhalmazának összes tagjához egy vezérlõcsatornán a dedikált hozzáférési/forgalmazó csatornának, ahogy ez a 8. ábrán látható. Amennyiben egy dedikált üzenetszórásos csatorna megnyitása válik szükségessé egy alvó 14, 16, 18 vezeték nélküli távközlési eszközhöz egy közvetlen csoportkommunikáció céljára, a 32 csoportkommunikációs szerver az adott 14, 16, 18 vezeték nélküli távközlési eszközhöz kapcsolódó dedikált kommunikációs csatorna létesítését megelõzõen legalább csoportkommunikációs beállítási adatokat küld az alvó 14, 16, 18 vezeték nélküli kommunikációs eszközhöz tartozó vezérlõcsatornán. Egy további lehetséges kiviteli alaknál egy számítógép által olvasható közegen rezidens módon eltárolt program vezérli a 32 csoportkommunikációs szervert az eljárás újszerû lépéseinek végrehajtása céljából. A számítógép által olvasható közeg lehet a 32 csoportkommunikációs szerver számítógépének memóriája vagy lehet egy hozzáférhetõ adatbázis, például a 34 adatbázis. Ezenkívül a számítógép által olvasható közeg lehet egy másodlagos tárolóközeg, amely betölthetõ egy számítógépes platformba, így például egy mágneslemez vagy mágnesszalag, optikai lemez, merevlemez, flashmemória vagy más, a szakmában ismert tárolóközeg. Amint a 8. ábrán látható, az eljárás implementálható például a vezeték nélküli 20 hálózat olyan mûködõ részével (részeivel), amely számítógép által olvasható utasítások sorozatát hajtja végre, mint amilyen például a 32 csoportkommunikációs szerver. Az utasítások különbözõ típusú jelhordozó vagy adattároló elsõdleges, másodlagos vagy harmadlagos közegeken helyezhetõk el. A közeg lehet például (az ábrán nem látható) RAM, amelyhez hozzáférhetnek a vezeték nélküli 20 hálózat komponensei, illetve amely ezen komponenseken belül van elhelyezve. Attól függõen, hogy az utasítások RAM-ban, lemezen vagy más másodlagos tárolóközegen vannak eltárolva, az utasítások számos különbözõ számítógép által olvasható adattároló közegen lehetnek eltárolva, így például DASD adattárolóban (például hagyományos merevlemezen vagy RAID tereiben), mágnesszalagon, elektronikus csak olvasható memóriában (például ROM, EPROM, EEPROM), flashmemória-kártyákon, optikai tárolóközegen (például CD¹ROM, WORM, DVD, digitális optikai szalag), papír lyukkártyákon vagy más megfelelõ adattároló közegen, ideértve mind a digitális, mind pedig az analóg átviteli közegeket. Ahogy már a fentiekben bemutattuk a találmány néhány kiviteli alakját, szükségesnek tartjuk megjegyezni, hogy a találmánynak számos különbözõ változata és módosítása lehetséges a mellékelt igénypontok által meghatározott oltalmi körön belül. Ezenkívül bár a találmány bizonyos elemeit önmagukban ismertettük vagy igényeltük, a találmány az összest magában foglalja, hacsak nem az adott elemre való korlátozást kifejezetten jelezzük. SZABADALMI IGÉNYPONTOK 1. Rendszer jelzésre és adatoknak vezeték nélküli kommunikációs hálózatban (20) lévõ vezeték nélküli távközlési eszközhöz történõ továbbítására, amely rendszer tartalmaz: több vezeték nélküli távközlési eszközt (14, 16, 18, 70, 72, 74, 76), ahol mindegyik vezeték nélküli távközlési eszköz úgy van elrendezve, hogy egyetlen csoportkommunikációs adatfolyamot több vezeték nélküli távközlési eszközbõl álló kijelölt csoporthoz irányít, ahol mindegyik vezeték nélküli távközlési eszköz rendelkezik egy alvó állapottal, amelyben az egyes vezeték nélküli távközlési eszközök legalább egy folytonos vezérlõcsatornán összeköttetésben állnak egy kommunikációs szerverrel (32), valamint egy aktív állapottal, amelyben az egyes vezeték nélküli távközlési eszközök úgy vannak elrendezve, hogy egy vagy több dedikált kommunikációs csatornán összeköttetésben állnak a kommunikációs szerverrel, ahol mindegyik vezeték nélküli távközlési eszköz az adott vezeték nélküli távközlési eszközhöz beérkezõ csoportkommunikációkra vonatkozó csoportkommunikációs beállítási adatokat fogadóan van kialakítva, azzal jellemezve, hogy a kommunikációs szerver (32) a vezeték nélküli távközlési eszközök (14, 16, 18, 70, 72, 74, 76) mindegyikével legalább egy folytonos vezérlõcsatornán kommunikációt fenntartóan van kialakítva, és amely kommunikációs szerver a vezeték nélküli távközlési eszközök közül minden egyes alvó vezeték nélküli távközlési eszközt egy dedikált kommunikációs csatorna szelektív létesítése céljából periodikusan hívóan van kialakítva, ahol amennyiben egy közvetlen csoportkommunikáció céljából szükségessé válik egy vagy több dedi- 9

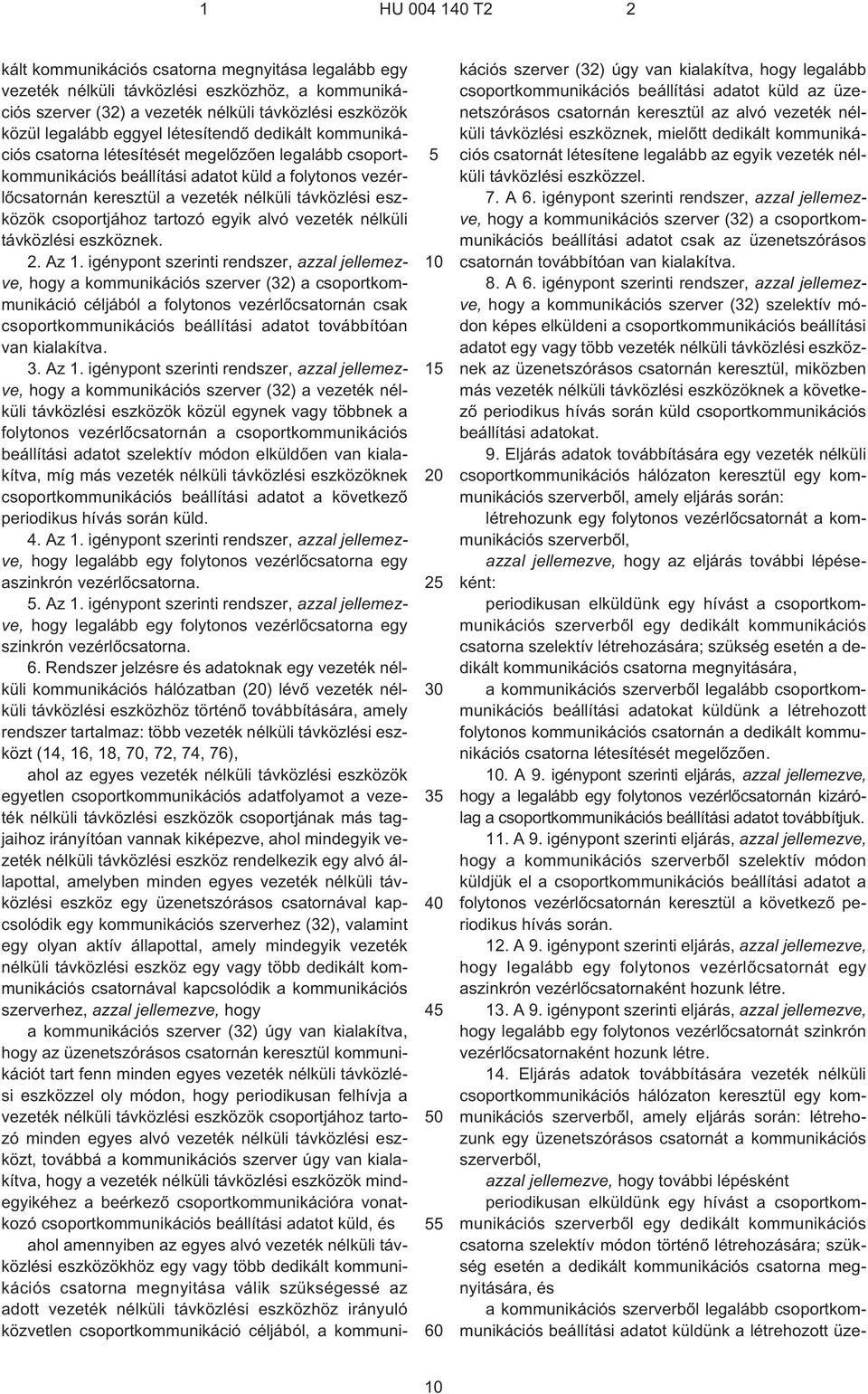

10 kált kommunikációs csatorna megnyitása legalább egy vezeték nélküli távközlési eszközhöz, a kommunikációs szerver (32) a vezeték nélküli távközlési eszközök közül legalább eggyel létesítendõ dedikált kommunikációs csatorna létesítését megelõzõen legalább csoportkommunikációs beállítási adatot küld a folytonos vezérlõcsatornán keresztül a vezeték nélküli távközlési eszközök csoportjához tartozó egyik alvó vezeték nélküli távközlési eszköznek. 2. Az 1. igénypont szerinti rendszer, azzal jellemezve, hogy a kommunikációs szerver (32) a csoportkommunikáció céljából a folytonos vezérlõcsatornán csak csoportkommunikációs beállítási adatot továbbítóan van kialakítva. 3. Az 1. igénypont szerinti rendszer, azzal jellemezve, hogy a kommunikációs szerver (32) a vezeték nélküli távközlési eszközök közül egynek vagy többnek a folytonos vezérlõcsatornán a csoportkommunikációs beállítási adatot szelektív módon elküldõen van kialakítva, míg más vezeték nélküli távközlési eszközöknek csoportkommunikációs beállítási adatot a következõ periodikus hívás során küld. 4. Az 1. igénypont szerinti rendszer, azzal jellemezve, hogy legalább egy folytonos vezérlõcsatorna egy aszinkrón vezérlõcsatorna.. Az 1. igénypont szerinti rendszer, azzal jellemezve, hogy legalább egy folytonos vezérlõcsatorna egy szinkrón vezérlõcsatorna. 6. Rendszer jelzésre és adatoknak egy vezeték nélküli kommunikációs hálózatban (20) lévõ vezeték nélküli távközlési eszközhöz történõ továbbítására, amely rendszer tartalmaz: több vezeték nélküli távközlési eszközt (14, 16, 18, 70, 72, 74, 76), ahol az egyes vezeték nélküli távközlési eszközök egyetlen csoportkommunikációs adatfolyamot a vezeték nélküli távközlési eszközök csoportjának más tagjaihoz irányítóan vannak kiképezve, ahol mindegyik vezeték nélküli távközlési eszköz rendelkezik egy alvó állapottal, amelyben minden egyes vezeték nélküli távközlési eszköz egy üzenetszórásos csatornával kapcsolódik egy kommunikációs szerverhez (32), valamint egy olyan aktív állapottal, amely mindegyik vezeték nélküli távközlési eszköz egy vagy több dedikált kommunikációs csatornával kapcsolódik a kommunikációs szerverhez, azzal jellemezve, hogy a kommunikációs szerver (32) úgy van kialakítva, hogy az üzenetszórásos csatornán keresztül kommunikációt tart fenn minden egyes vezeték nélküli távközlési eszközzel oly módon, hogy periodikusan felhívja a vezeték nélküli távközlési eszközök csoportjához tartozó minden egyes alvó vezeték nélküli távközlési eszközt, továbbá a kommunikációs szerver úgy van kialakítva, hogy a vezeték nélküli távközlési eszközök mindegyikéhez a beérkezõ csoportkommunikációra vonatkozó csoportkommunikációs beállítási adatot küld, és ahol amennyiben az egyes alvó vezeték nélküli távközlési eszközökhöz egy vagy több dedikált kommunikációs csatorna megnyitása válik szükségessé az adott vezeték nélküli távközlési eszközhöz irányuló közvetlen csoportkommunikáció céljából, a kommunikációs szerver (32) úgy van kialakítva, hogy legalább csoportkommunikációs beállítási adatot küld az üzenetszórásos csatornán keresztül az alvó vezeték nélküli távközlési eszköznek, mielõtt dedikált kommunikációs csatornát létesítene legalább az egyik vezeték nélküli távközlési eszközzel. 7. A 6. igénypont szerinti rendszer, azzal jellemezve, hogy a kommunikációs szerver (32) a csoportkommunikációs beállítási adatot csak az üzenetszórásos csatornán továbbítóan van kialakítva. 8. A 6. igénypont szerinti rendszer, azzal jellemezve, hogy a kommunikációs szerver (32) szelektív módon képes elküldeni a csoportkommunikációs beállítási adatot egy vagy több vezeték nélküli távközlési eszköznek az üzenetszórásos csatornán keresztül, miközben más vezeték nélküli távközlési eszközöknek a következõ periodikus hívás során küld csoportkommunikációs beállítási adatokat. 9. Eljárás adatok továbbítására egy vezeték nélküli csoportkommunikációs hálózaton keresztül egy kommunikációs szerverbõl, amely eljárás során: létrehozunk egy folytonos vezérlõcsatornát a kommunikációs szerverbõl, azzal jellemezve, hogy az eljárás további lépéseként: periodikusan elküldünk egy hívást a csoportkommunikációs szerverbõl egy dedikált kommunikációs csatorna szelektív létrehozására; szükség esetén a dedikált kommunikációs csatorna megnyitására, a kommunikációs szerverbõl legalább csoportkommunikációs beállítási adatokat küldünk a létrehozott folytonos kommunikációs csatornán a dedikált kommunikációs csatorna létesítését megelõzõen.. A 9. igénypont szerinti eljárás, azzal jellemezve, hogy a legalább egy folytonos vezérlõcsatornán kizárólag a csoportkommunikációs beállítási adatot továbbítjuk. 11. A 9. igénypont szerinti eljárás, azzal jellemezve, hogy a kommunikációs szerverbõl szelektív módon küldjük el a csoportkommunikációs beállítási adatot a folytonos vezérlõcsatornán keresztül a következõ periodikus hívás során. 12. A 9. igénypont szerinti eljárás, azzal jellemezve, hogy legalább egy folytonos vezérlõcsatornát egy aszinkrón vezérlõcsatornaként hozunk létre. 13. A 9. igénypont szerinti eljárás, azzal jellemezve, hogy legalább egy folytonos vezérlõcsatornát szinkrón vezérlõcsatornaként hozunk létre. 14. Eljárás adatok továbbítására vezeték nélküli csoportkommunikációs hálózaton keresztül egy kommunikációs szerverbõl, amely eljárás során: létrehozunk egy üzenetszórásos csatornát a kommunikációs szerverbõl, azzal jellemezve, hogy további lépésként periodikusan elküldünk egy hívást a csoportkommunikációs szerverbõl egy dedikált kommunikációs csatorna szelektív módon történõ létrehozására; szükség esetén a dedikált kommunikációs csatorna megnyitására, és a kommunikációs szerverbõl legalább csoportkommunikációs beállítási adatot küldünk a létrehozott üze-

11 1 20 netszórásos csatornán keresztül a dedikált kommunikációs csatorna létesítését megelõzõen. 1. A 14. igénypont szerinti eljárás, azzal jellemezve, hogy a legalább egy üzenetszórásos csatornán kizárólag a csoportkommunikációs beállítási adatot továbbítjuk. 16. A 14. igénypont szerinti eljárás, azzal jellemezve, hogy a csoportkommunikációs beállítási adatot szelektív módon küldjük el a vezeték nélküli távközlési eszközök közül egynek vagy többnek az üzenetszórásos csatornán, míg a csoportkommunikációs beállítási adatot más vezeték nélküli távközlési eszközöknek a következõ periodikus hívás során küldjük el. 17. Kommunikációs szerver a igénypontok bármelyike szerinti eljárás végrehajtására, amely több vezeték nélküli távközlési eszközzel kommunikációt fenntartóan van kialakítva, ahol mindegyik vezeték nélküli távközlési eszköz úgy van elrendezve, hogy egyetlen csoportkommunikációs adatfolyamot több vezeték nélküli távközlési eszközbõl álló kijelölt csoporthoz irányít, ahol mindegyik vezeték nélküli távközlési eszköz rendelkezik egy alvó állapottal, amelyben az egyes vezeték nélküli távközlési eszközök legalább egy folytonos vezérlõcsatornán összeköttetésben állnak egy kommunikációs szerverrel, valamint egy aktív állapottal, amelyben az egyes vezeték nélküli távközlési eszközök úgy vannak elrendezve, hogy egy vagy több dedikált kommunikációs csatornán összeköttetésben állnak a kommunikációs szerverrel, azzal jellemezve, hogy a kommunikációs szerver tartalmaz: eszközt a vezeték nélküli távközlési eszközök csoportjából az egyes alvó vezeték nélküli távközlési eszközök periodikus felhívására; csoportkommunikációra vonatkozó kérést fogadó eszközt a kommunikációs szerverben, amely kérés a dedikált kommunikációs csatorna megnyitása iránti igényt jelez; és eszközt legalább csoportkommunikációs beállítási adatoknak a létrehozott folytonos vezérlõcsatornán keresztül az egyes alvó vezeték nélküli távközlési eszközöknek történõ elküldésére legalább az egyik vezeték nélküli távközlési eszközhöz tartozó dedikált kommunikációs csatorna létrehozását megelõzõen. 18. Számítógép által olvasható közegen eltárolt számítógépi program, amely olyan programutasításokat tartalmaz, amelyek egy kommunikációs szerveren végrehajtva megvalósítják a igénypontok bármelyike szerinti eljárást. 11
