Üzemeltetési és szerelési utasítás Biztonsági szelepek SAFE

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Üzemeltetési és szerelési utasítás Biztonsági szelepek SAFE"

Átírás

1 Biztonsági szelepek SAFE SAFE (900-as sorozat) SAFE-P (920-as sorozat) 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Utalások a veszélyre Jelképek jelentése Biztonsági fogalmak... 2 SAFE-TC SAFE-TCP/TCS (940-as sorozat) (960/950-as sorozat) Tartalomjegyzék 8.0 Üzemzavarok okai és megszüntetésük Raktározás és szállítás Hibakereső táblázat Műszaki leírás A szerelvény, ill. felsőrész leszerelése Alkalmazási terület Működésmód Garancia / Jótállás Ábrák Megfelelőségi nyilatkozat Alkatrészjegyzék Műszaki adatok - megjegyzések Adattábla Szerelés Általános szerelési szabályok Üzembe helyezés Kezelés és karbantartás...11 Rev magyar (ungarisch) 7.1 Beállítási utasítás Zárókupak leszerelése Nyitónyomás átállítása rugócsere nélkül Nyitónyomás átállítása rugócserével Robbantott ábrák...14

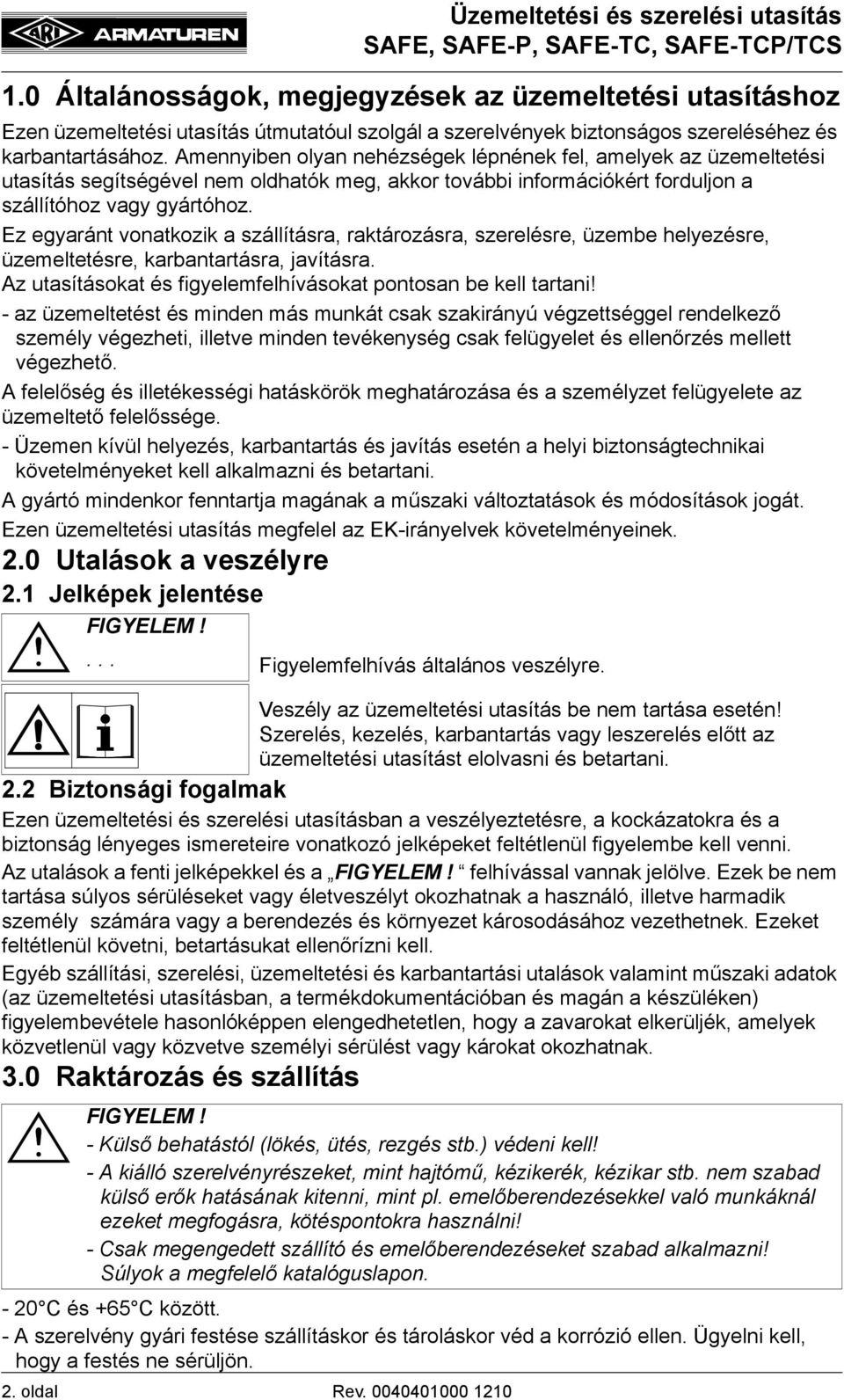

2 2. oldal Rev Üzemeltetési és szerelési utasítás 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Ezen üzemeltetési utasítás útmutatóul szolgál a szerelvények biztonságos szereléséhez és karbantartásához. Amennyiben olyan nehézségek lépnének fel, amelyek az üzemeltetési utasítás segítségével nem oldhatók meg, akkor további információkért forduljon a szállítóhoz vagy gyártóhoz. Ez egyaránt vonatkozik a szállításra, raktározásra, szerelésre, üzembe helyezésre, üzemeltetésre, karbantartásra, javításra. Az utasításokat és figyelemfelhívásokat pontosan be kell tartani! - az üzemeltetést és minden más munkát csak szakirányú végzettséggel rendelkező személy végezheti, illetve minden tevékenység csak felügyelet és ellenőrzés mellett végezhető. A felelőség és illetékességi hatáskörök meghatározása és a személyzet felügyelete az üzemeltető felelőssége. - Üzemen kívül helyezés, karbantartás és javítás esetén a helyi biztonságtechnikai követelményeket kell alkalmazni és betartani. A gyártó mindenkor fenntartja magának a műszaki változtatások és módosítások jogát. Ezen üzemeltetési utasítás megfelel az EK-irányelvek követelményeinek. 2.0 Utalások a veszélyre 2.1 Jelképek jelentése... Figyelemfelhívás általános veszélyre. Veszély az üzemeltetési utasítás be nem tartása esetén! Szerelés, kezelés, karbantartás vagy leszerelés előtt az üzemeltetési utasítást elolvasni és betartani. 2.2 Biztonsági fogalmak Ezen üzemeltetési és szerelési utasításban a veszélyeztetésre, a kockázatokra és a biztonság lényeges ismereteire vonatkozó jelképeket feltétlenül figyelembe kell venni. Az utalások a fenti jelképekkel és a felhívással vannak jelölve. Ezek be nem tartása súlyos sérüléseket vagy életveszélyt okozhatnak a használó, illetve harmadik személy számára vagy a berendezés és környezet károsodásához vezethetnek. Ezeket feltétlenül követni, betartásukat ellenőrízni kell. Egyéb szállítási, szerelési, üzemeltetési és karbantartási utalások valamint műszaki adatok (az üzemeltetési utasításban, a termékdokumentációban és magán a készüléken) figyelembevétele hasonlóképpen elengedhetetlen, hogy a zavarokat elkerüljék, amelyek közvetlenül vagy közvetve személyi sérülést vagy károkat okozhatnak. 3.0 Raktározás és szállítás - Külső behatástól (lökés, ütés, rezgés stb.) védeni kell! - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon C és +65 C között. - A szerelvény gyári festése szállításkor és tároláskor véd a korrózió ellen. Ügyelni kell, hogy a festés ne sérüljön.

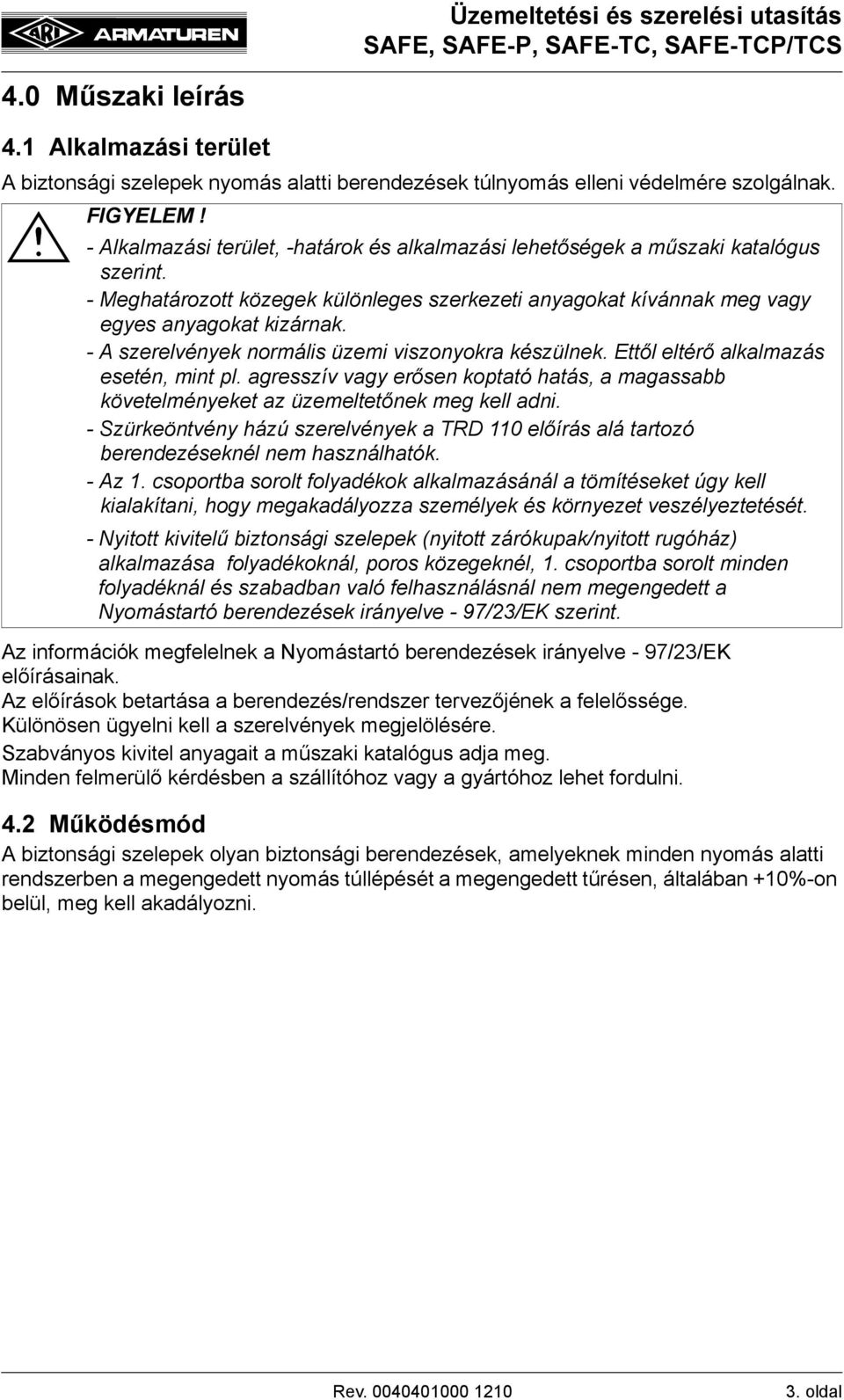

3 4.0 Műszaki leírás 4.1 Alkalmazási terület A biztonsági szelepek nyomás alatti berendezések túlnyomás elleni védelmére szolgálnak. - Alkalmazási terület, -határok és alkalmazási lehetőségek a műszaki katalógus szerint. - Meghatározott közegek különleges szerkezeti anyagokat kívánnak meg vagy egyes anyagokat kizárnak. - A szerelvények normális üzemi viszonyokra készülnek. Ettől eltérő alkalmazás esetén, mint pl. agresszív vagy erősen koptató hatás, a magassabb követelményeket az üzemeltetőnek meg kell adni. - Szürkeöntvény házú szerelvények a TRD 110 előírás alá tartozó berendezéseknél nem használhatók. - Az 1. csoportba sorolt folyadékok alkalmazásánál a tömítéseket úgy kell kialakítani, hogy megakadályozza személyek és környezet veszélyeztetését. - Nyitott kivitelű biztonsági szelepek (nyitott zárókupak/nyitott rugóház) alkalmazása folyadékoknál, poros közegeknél, 1. csoportba sorolt minden folyadéknál és szabadban való felhasználásnál nem megengedett a Nyomástartó berendezések irányelve - 97/23/EK szerint. Az információk megfelelnek a Nyomástartó berendezések irányelve - 97/23/EK előírásainak. Az előírások betartása a berendezés/rendszer tervezőjének a felelőssége. Különösen ügyelni kell a szerelvények megjelölésére. Szabványos kivitel anyagait a műszaki katalógus adja meg. Minden felmerülő kérdésben a szállítóhoz vagy a gyártóhoz lehet fordulni. 4.2 Működésmód A biztonsági szelepek olyan biztonsági berendezések, amelyeknek minden nyomás alatti rendszerben a megengedett nyomás túllépését a megengedett tűrésen, általában +10%-on belül, meg kell akadályozni. Rev oldal

4 4.3 Ábrák Fig. 901 Fig. 941 Fig ábra Fig. 902 / 912 / 903 / 904 / 922 / 924 / 945 / 946 WEDI Csőmembrán Kiemelőkar Fig. 951/952; 961/962 Szeleptányér Fig. 950 Csőmembrán Fig ábra 4. oldal Rev

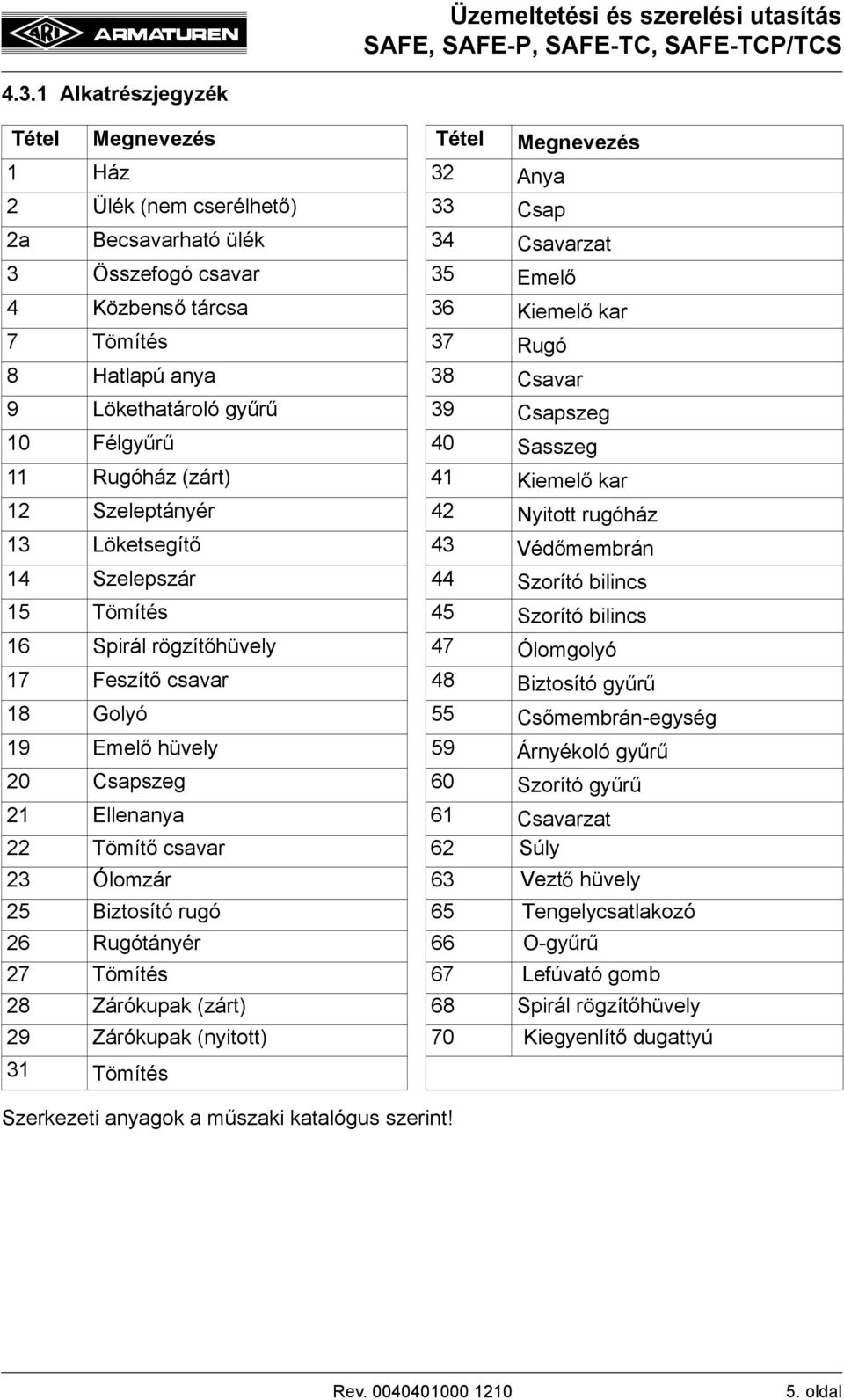

5 4.3.1 Alkatrészjegyzék Tétel Megnevezés Tétel Megnevezés 1 Ház 32 Anya 2 Ülék (nem cserélhető) 33 Csap 2a Becsavarható ülék 34 Csavarzat 3 Összefogó csavar 35 Emelő 4 Közbenső tárcsa 36 Kiemelő kar 7 Tömítés 37 Rugó 8 Hatlapú anya 38 Csavar 9 Lökethatároló gyűrű 39 Csapszeg 10 Félgyűrű 40 Sasszeg 11 Rugóház (zárt) 41 Kiemelő kar 12 Szeleptányér 42 Nyitott rugóház 13 Löketsegítő 43 Védőmembrán 14 Szelepszár 44 Szorító bilincs 15 Tömítés 45 Szorító bilincs 16 Spirál rögzítőhüvely 47 Ólomgolyó 17 Feszítő csavar 48 Biztosító gyűrű 18 Golyó 55 Csőmembrán-egység 19 Emelő hüvely 59 Árnyékoló gyűrű 20 Csapszeg 60 Szorító gyűrű 21 Ellenanya 61 Csavarzat 22 Tömítő csavar 62 Súly 23 Ólomzár 63 Veztő hüvely 25 Biztosító rugó 65 Tengelycsatlakozó 26 Rugótányér 66 O-gyűrű 27 Tömítés 67 Lefúvató gomb 28 Zárókupak (zárt) 68 Spirál rögzítőhüvely 29 Zárókupak (nyitott) 70 Kiegyenlítő dugattyú 31 Tömítés Szerkezeti anyagok a műszaki katalógus szerint! Rev oldal

6 4.4 Műszaki adatok - megjegyzések mint pl. - Fő adatok, - Nyomás-hőmérséklet összefüggések, stb. műszaki katalógus szerint. 900 sorozat: DN 20/32 - DN 150/250, 1 x2-6 x10 EN-JL1040, EN-JS1049, N, , SA 216 WCB PN 16/16, PN 40/16, ANSI 150/150, ANSI 300/150 Típusvizsgálat: 901, 902, 911, 912 típusok - DIN EN ISO , VdTÜV Merkblatt 100, AD2000-A2 és TRD 421. Típusvizsgálati jelölés D/G és F - ASME Code Section VIII-Division 1 (UV-bélyegző) 903, 904, 990 típusok -VdTÜV Merkblatt 100, -100/4, TRD 721, DIN EN Típusvizsgálati jelölés D/G/H és D (904, 990 típusnál) 920 sorozat: DN 20 - DN 100 EN-JL1040, N), PN 16, PN 40 Típusvizsgálat: típusok - DIN EN ISO , VdTÜV Merkblatt 100, AD2000-A2 és TRD 421. Típusvizsgálati jelölés D/G és F 940 sorozat: DN 15 - DN 25 (G 1/2 - G 1 ) EN-JS1049, PN 40 Típusvizsgálat: típusok - DIN EN ISO , VdTÜV Merkblatt 100, AD2000-A2 és TRD 421. Típusvizsgálati jelölés D/G és F típusok - VdTÜV Merkblatt 100, -100/4, TRD 721, DIN EN Típusvizsgálati jelölés D/G/H és D 950/960 sorozat: DN 15 - DN 25 (G 1/2 - G 1 ) EN-JS1049, PN 100 Típusvizsgálat: típusok - DIN EN ISO , VdTÜV Merkblatt 100, AD2000-A2. Típusvizsgálati jelölés D/G és F típusok Tartozék: Ellennyomás-kiegyenlítő korrózióálló acél anyagú csőmembrán (Faltenbalg), EPDM-anyagú védőmembrán, lágytömítésű szeleptányér; rugófeszítést gátló hüvely; működésjelző; fűtőköpeny, blokkoló csavar, hasadótárcsa, házrögzitő támaszték, szerelhető löketsegítő. 6. oldal Rev

7 4.5 Adattábla Biztonsági szelepek (TÜV) Gyártó Fig.-Nr./Típus Típusvizsg száma d 0 K dr CE-jelölés Jel Biztonsági szelepek (ASME) Nyitónyomás Sorozatszá m Lágytömítésû tányér: E = EPDM -35 C től 150 C V = Viton (FPM) -25 C től 180 C N = Neoprene -30 C től 125 C Méret (Col) Gyártó ARI - ill. EX-rövidítés Gyártási év NB-bélyegzõ UV-bélyegzõ CE-jelölés Átvevő Jel 3. ábra : Típus adattábla Fig.-Nr./Típus Teljesítmény Mértékegység: SCFM = levegõ lb/hr = gõz gal/min = víz Nyitónyomás Nyitónyomás BA/BQ Szerelő Nr. Idegen átvevõ jele 4. ábra : Szeleptest (kilépő karima) Gyártó címe: lásd 11.0 Garancia / Jótállás A menetes sorozatnál a jelölés a szeleptesten. Rev oldal

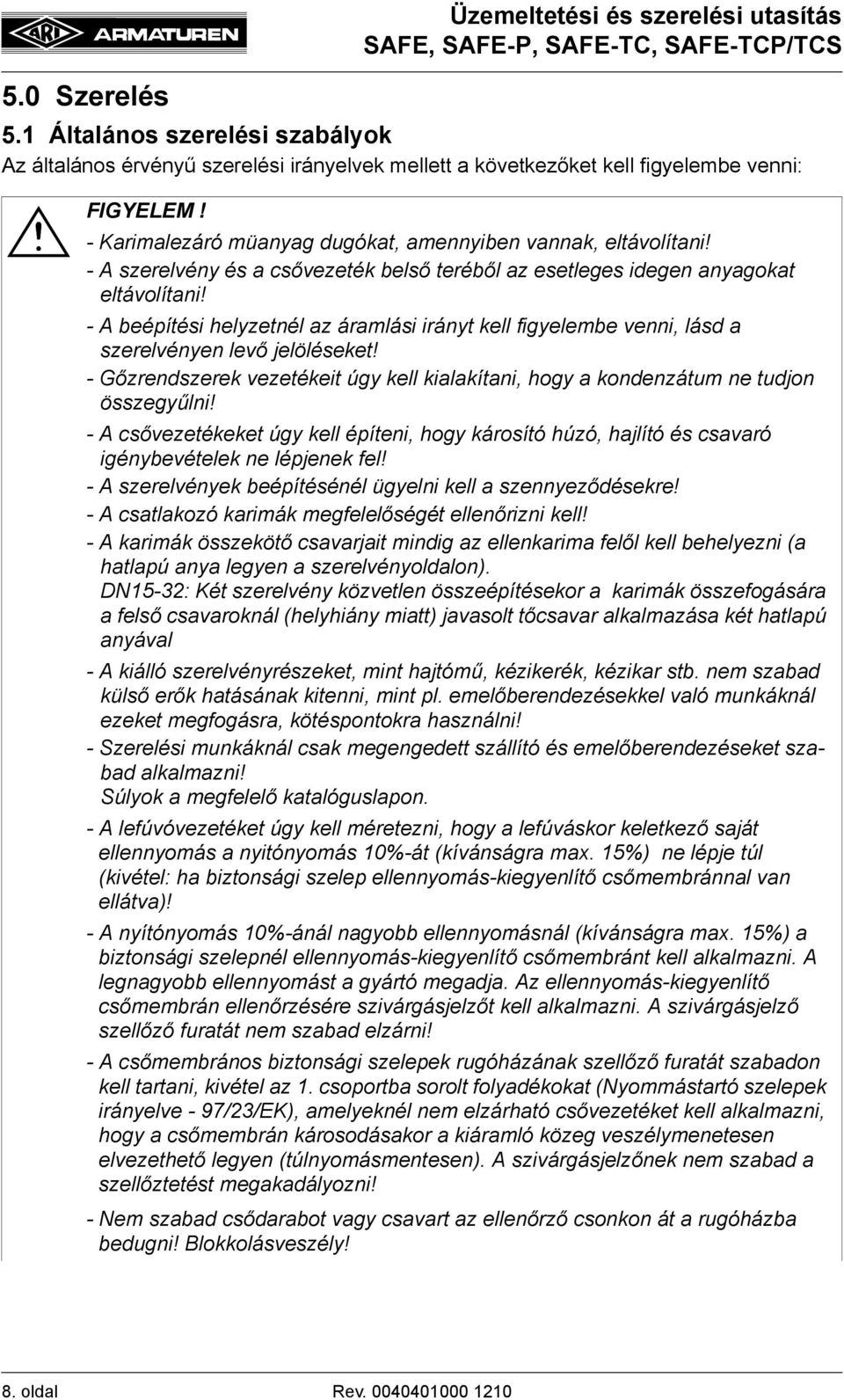

8 5.0 Szerelés Üzemeltetési és szerelési utasítás 5.1 Általános szerelési szabályok Az általános érvényű szerelési irányelvek mellett a következőket kell figyelembe venni: - Karimalezáró müanyag dugókat, amennyiben vannak, eltávolítani! - A szerelvény és a csővezeték belső teréből az esetleges idegen anyagokat eltávolítani! - A beépítési helyzetnél az áramlási irányt kell figyelembe venni, lásd a szerelvényen levő jelöléseket! - Gőzrendszerek vezetékeit úgy kell kialakítani, hogy a kondenzátum ne tudjon összegyűlni! - A csővezetékeket úgy kell építeni, hogy károsító húzó, hajlító és csavaró igénybevételek ne lépjenek fel! - A szerelvények beépítésénél ügyelni kell a szennyeződésekre! - A csatlakozó karimák megfelelőségét ellenőrizni kell! - A karimák összekötő csavarjait mindig az ellenkarima felől kell behelyezni (a hatlapú anya legyen a szerelvényoldalon). DN15-32: Két szerelvény közvetlen összeépítésekor a karimák összefogására a felső csavaroknál (helyhiány miatt) javasolt tőcsavar alkalmazása két hatlapú anyával - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Szerelési munkáknál csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon. - A lefúvóvezetéket úgy kell méretezni, hogy a lefúváskor keletkező saját ellennyomás a nyitónyomás 10%-át (kívánságra max. 15%) ne lépje túl (kivétel: ha biztonsági szelep ellennyomás-kiegyenlítő csőmembránnal van ellátva)! - A nyítónyomás 10%-ánál nagyobb ellennyomásnál (kívánságra max. 15%) a biztonsági szelepnél ellennyomás-kiegyenlítő csőmembránt kell alkalmazni. A legnagyobb ellennyomást a gyártó megadja. Az ellennyomás-kiegyenlítő csőmembrán ellenőrzésére szivárgásjelzőt kell alkalmazni. A szivárgásjelző szellőző furatát nem szabad elzárni! - A csőmembrános biztonsági szelepek rugóházának szellőző furatát szabadon kell tartani, kivétel az 1. csoportba sorolt folyadékokat (Nyommástartó szelepek irányelve - 97/23/EK), amelyeknél nem elzárható csővezetéket kell alkalmazni, hogy a csőmembrán károsodásakor a kiáramló közeg veszélymenetesen elvezethető legyen (túlnyomásmentesen). A szivárgásjelzőnek nem szabad a szellőztetést megakadályozni! - Nem szabad csődarabot vagy csavart az ellenőrző csonkon át a rugóházba bedugni! Blokkolásveszély! 8. oldal Rev

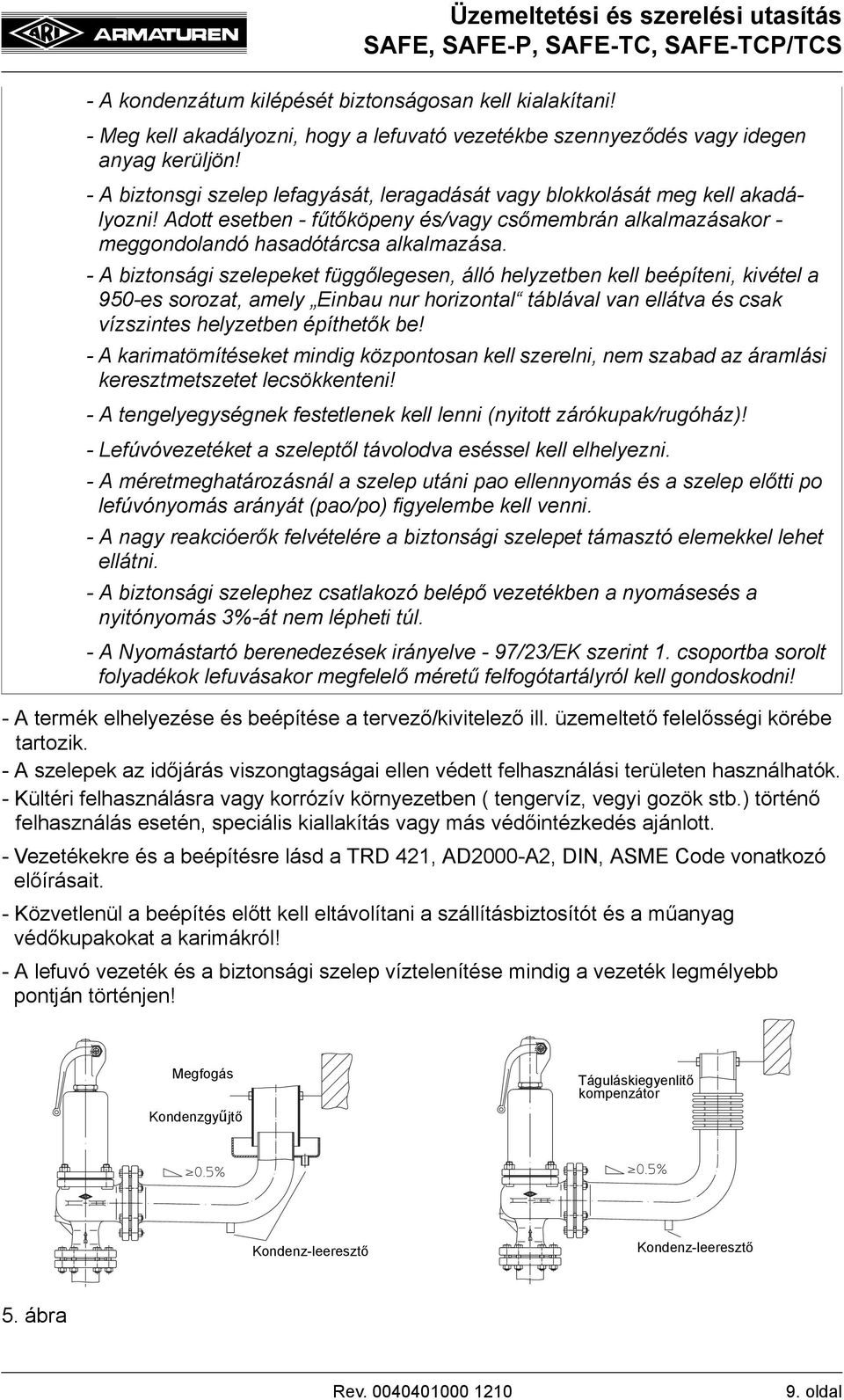

9 - A kondenzátum kilépését biztonságosan kell kialakítani! - Meg kell akadályozni, hogy a lefuvató vezetékbe szennyeződés vagy idegen anyag kerüljön! - A biztonsgi szelep lefagyását, leragadását vagy blokkolását meg kell akadályozni! Adott esetben - fűtőköpeny és/vagy csőmembrán alkalmazásakor - meggondolandó hasadótárcsa alkalmazása. - A biztonsági szelepeket függőlegesen, álló helyzetben kell beépíteni, kivétel a 950-es sorozat, amely Einbau nur horizontal táblával van ellátva és csak vízszintes helyzetben építhetők be! - A karimatömítéseket mindig központosan kell szerelni, nem szabad az áramlási keresztmetszetet lecsökkenteni! - A tengelyegységnek festetlenek kell lenni (nyitott zárókupak/rugóház)! - Lefúvóvezetéket a szeleptől távolodva eséssel kell elhelyezni. - A méretmeghatározásnál a szelep utáni pao ellennyomás és a szelep előtti po lefúvónyomás arányát (pao/po) figyelembe kell venni. - A nagy reakcióerők felvételére a biztonsági szelepet támasztó elemekkel lehet ellátni. - A biztonsági szelephez csatlakozó belépő vezetékben a nyomásesés a nyitónyomás 3%-át nem lépheti túl. - A Nyomástartó berenedezések irányelve - 97/23/EK szerint 1. csoportba sorolt folyadékok lefuvásakor megfelelő méretű felfogótartályról kell gondoskodni! - A termék elhelyezése és beépítése a tervező/kivitelező ill. üzemeltető felelősségi körébe tartozik. - A szelepek az időjárás viszongtagságai ellen védett felhasználási területen használhatók. - Kültéri felhasználásra vagy korrózív környezetben ( tengervíz, vegyi gozök stb.) történő felhasználás esetén, speciális kiallakítás vagy más védőintézkedés ajánlott. - Vezetékekre és a beépítésre lásd a TRD 421, AD2000-A2, DIN, ASME Code vonatkozó előírásait. - Közvetlenül a beépítés előtt kell eltávolítani a szállításbiztosítót és a műanyag védőkupakokat a karimákról! - A lefuvó vezeték és a biztonsági szelep víztelenítése mindig a vezeték legmélyebb pontján történjen! Megfogás Kondenzgyűjtő Táguláskiegyenlitő kompenzátor Kondenz-leeresztő Kondenz-leeresztő 5. ábra Rev oldal

10 6.0 Üzembe helyezés - Üzembe helyezés előtt a szerkezeti anyagokat, nyomást, hőmérsékletet és az áramlási irányt ellenőrizni kell! - A helyi biztonsági utasításokat be kell tartani! - A csővezetékekben és szerelvényekben visszamaradó maradványok (mint szennyeződés, hegesztési maradványok stb.) tömítetlenséget és károsodásokat okozhatnak. - Magas (> 50 C) vagy alacsony (< 0 C) közeghőmérséklet esetén a szerelvény érintésekor sérülésveszély léphet fel. Adott esetben figyelmeztető táblát vagy szigetelést kell alkalmazni! - A biztonsági szelep adatait az alkalmazás követelményeivel össze kell vetni (adattábla adatai). - Esetleg alkalmazott blokkoló csavart a zárókupakból el kell távolítani és a nyilást le kell dugózni! - Felszerelés előtt a karimalezáró dugót és a karrögzítőt el kell távolítani! - A biztonsági szelep befagyását, beragadását vagy blokkolódását feltétlenül el kell kerülni. Adott esetben - fűtőköpeny és /vagy csőmembrán alkalmazásakor - meggondolandó hasadótárcsa alkalmazása (5. pont figyelembe vétele). - Lefúvóvezeték nélküli üzemnél a közeg lökésszerűen áramolhat ki a szelep kilépő csonkjából. Sérülésveszély! - Lefúváskor jelentős áramlási zaj léphet fel. - A rugóház szellőztető és ellenőrző furatánál (nyomáskiegyenlítő csőmembrános biztonsági szelep és fűtött szelep) közeg léphet ki. Sérülésveszély! - Nyitott rugóháznál forró kipárolgások léphetnek fel. Új berendezés, ill. javított vagy átalakított berendezés üzembe vételekor biztosítani kell: - minden munka szabályos elvégzését, - a szerelvény megfelelő működési helyzetbe állítását, - védőberendezések elhelyezését. 10. oldal Rev

11 7.0 Kezelés és karbantartás A karbantartást és a karbantartási időközöket az üzemeltető határozza meg az üzemviszonyokank megfelelően. - Túl gyakori működésellenőrzés a tömítőfelületek idő előtti kopásához vezethet! - Vonatkozó előírások szerint a biztonsági szelep működését időközönként működésvizsgálattal ellenőrizni kell (nyitónyomás 85%-ánál). Az ellenőrzési ciklusidő sok tényezőtől függ, egyértelmű meghatározást az időközre nem lehet megadni. - Csak gyári alkatrészek beépítése megengedett. - Nyitott rugóházú biztonsági szelepeknél lefúváskor és megszólaláskor zuzódásveszély lép fel a rugó menetei között. - Kismértékű tömítetlenségnél, amely az ülék és a szeleptányér közötti szennyeződés következménye lehet, a biztonsági szelepet röviden le kell fúvatni (kiemelőkarral való működtetés), - Amennyiben a tömítetlenség nem szüntethető meg, a tömítőfelület sérülésének javítása a gyártónál vagy egy feljogosított szaküzemben végeztethető el , 921 és 941 típusoknál a működésellenőrzés után a kiemelőkart mindig alapállásba kell hozni és 961 típusoknál a működésellenőrzés után a lefúvatógombot alaphelyzetbe kell hozni. - Harmadik személy beavatkozása a garancia elvesztését vonja maga után. 7.1 Beállítási utasítás - A következő munkákat csak feljogosított szaküzem vagy független minősítő szervezet által (pl. TÜV) ellenőrzött üzem saját felelősségére végezheti Zárókupak leszerelése - Ellennyomásnál, ill. megszólaláskor/lefúvatáskor közeg léphet ki nyitott rugóháznál vagy zárt rugóháznál a feszítőcsavarnál. A lefúvatási lehetőségek változtatásakor a gáztömör kupakos megoldásnál (BR911, -923 és -943) az emelő hüvelyt (19- tétel) el kell távolítani. Nyitott lefúvatás - sasszeg (40. tétel), csap (39. tétel) eltávolítása, - kiemelőkar (41. tétel) eltávolítása, - rögzítő csavart (38. tétel) oldani, - zárókupakot (29. tétel) lecsavarni. Zárt lefúvatás - kiemelőkart (36. tétel) a rugóház (11. tétel) irányába nyomni, - zárókupakot (28. tétel) lecsavarni. Rev oldal

12 Zárt lefúvatás 950/960-as sorozat - hasított rögzítőt (68. tétel) eltávolítani, - lefúvató gombot (67. tétel) és kiemelő kart (36. tétel) levenni, - zárókupakot (28. tétel) lecsavarni. Üzemeltetési és szerelési utasítás Nyitónyomás átállítása rugócsere nélkül - Nyomás alatti berendezésnél a nyitónyomás változtatáskor közeg kilépésével kell számolni nyitott rugóháznál és zárt rugóháznál a feszítőcsavarnál. - A rugó beállítási tartományát ellenőrízni! - Minden beállítási munkánál a szelepszárat (14. tétel) elfordulás ellen rögzíteni kell! - Ellenanyát (21. tétel) oldani. - A nyitónyomás növelése a feszítőcsavar (17. tétel) jobbrafordításával, a nyitónyomás csökkentése a feszítőcsavar (17. tétel) balrafordításával. - Rugóbeállítást rögzíteni az ellenanyával (21. tétel). - Zárókupakot felszerelni Nyitónyomás átállítása rugócserével - A biztonsági szelep leszerelése és nyitása előtt a berendezést nyomásmentesíteni kell! - Zárókupak leszerelését lásd a pontnál! - Az emelő hüvelyt (tét. 19) a hengeres (20. tétel) csap eltávolítása után lehúzni. - Ellenanyát (21. tétel) oldani és a rugót (37. tétel) a feszítő csavar (17. tétel) balra fordításával feszteleníteni. - A karimás kötés anyáját (8. tétel) oldani és a rugóházat (11/42. tétel) levenni. 940-es sorozat: csavarzatot (61. tétel) oldani, 950/960-as sorozat: rugóházat (11. tétel) oldani. Nagyobb nyitónyomásoknál az anyákat (8. tétel) a két hosszabb tőcsavaron (3. tétel) utoljára és egyidejűleg kell eltávolítani! - A felső rugótányért (26. tétel) és a rugót (37. tétel) levenni. - A szelepszárat (14. tétel), a szeleptányérral (12. tétel), a közbenső tárcsát (4. tétel) és az alsó rugótányért (26. tétel) együtt kivenni. - Az üléket (2. tétel) és a szeleptányért (12. tétel) tisztítani. - A szelepszárat (14. tétel) a szeleptányérral (12. tétel), a közbenső tárcsát (4. tétel) majd a másik rugót (37. tétel) behelyezni. 12. oldal Rev

13 - Minden beállítási munkánál a szelepszárat (14. tétel) elfordulás ellen rögzíteni kell! - A követező nyomatékokat kell betartani: M Nm Csavarzat BR Nm M Nm Becsavarhatő ülék BR Nm M Nm Rugóház BR950/ Nm M Nm - A rugójelölést a gyártó által megadottak szerint kell felülvizsgálni! - A rugó beállítási tartományát ellenőrízni kell! - Tömítést kicserélni. - A rugóházat (11/42. tétel) felszerelni és a nyitónyomást beállítani. A nyitónyomás csak a rugó beállítási tartományán belül lehet. - Rugóbeállítást az ellenanyával (21. tétel) rögzíteni. - Zárókupakot felszerelni. - Amennyiben szükséges - nagyobb nyitónyomásnál - mindkét rugótányért (26. tétel) ki kell cserélni és hosszabb összefogó csavarokat (3. tétel) alkalmazni. - Bármely információt megad a gyártó vagy a forgalmazó. Csak a 900-as sorozatnál: (kivétel az ASME szerinti biztonsági szelepeket) Rugócserével járó nyitónyomás-változtatásnál figyelembe kell venni, hogy a biztonsági szelepek 0,2 1,5 bar nyitónyomás-tartományban nagyobb lökettel működnek. 1,5 bar felett lökethatároló gyűrű (9. tétel). Ebből következik: Nyitónyomás beállított tartománya Rugócsere csak ebben a tartományban 0,2... 1,5 bar 0,2... 1,5 bar > 1,5 bar > 1,5 bar Csak a 950-as sorozatnál: A vízszintes helyzetben beépíthető biztonsági szelepeket más nyitónyomásra átállítani csak vízszintes helyzetben szabad ( 4,9 bar). Rev oldal

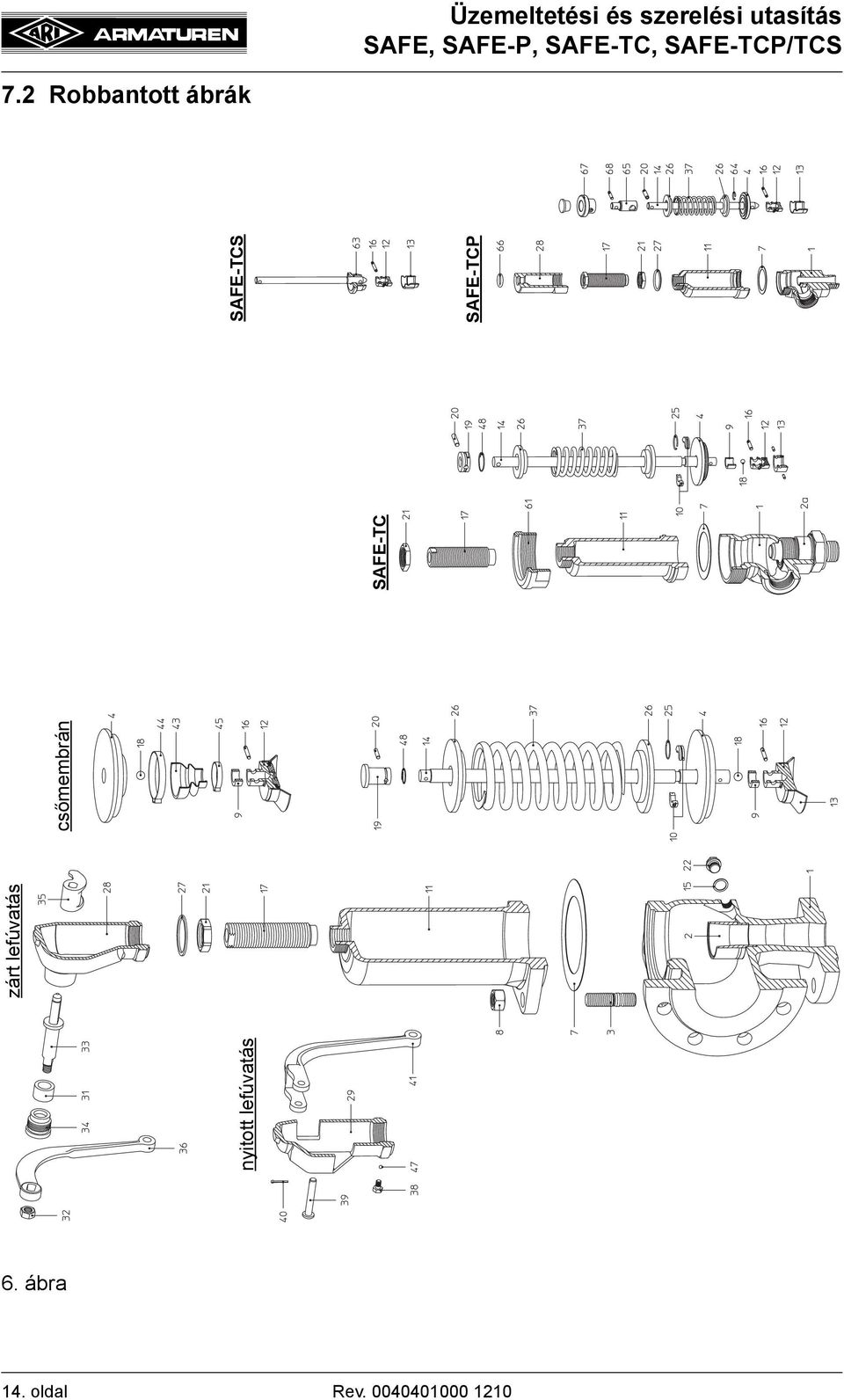

14 7.2 Robbantott ábrák nyitott lefúvatás zárt lefúvatás csőmembrán SAFE-TC SAFE-TCS SAFE-TCP 6. ábra 14. oldal Rev

15 8.0 Üzemzavarok okai és megszüntetésük Üzemeltetési és szerelési utasítás A működési és üzemeltetési zavaroknál vizsgálandó, vajon a szerelési és beállítási munkákat az üzemeltetési utasítás szerint végezték-e el. - Hibakeresésnél a biztonsági előírásokat figyelembe kell venni. Ha az üzemzavarok a következő 9.0 Hibakereső táblázat alapján nem háríthatók el, a szállítóhoz/gyártóhoz lehet fordulni. 9.0 Hibakereső táblázat - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontot figyelembe venni! - Ismételt üzembehelyezés előtt a 6.0. pontot figyelembe venni! Zavar Lehetséges okok Megoldás Biztonsági szelep nem nyit Védősapka nem lett eltávolítva Védősapkát eltávolítani és nincs lefúvás Szállításbiztosító (blokkoló) csavar nem Blokkolócsavart eltávolítani lett eltávolítva Rugó működése gátolt Ellenőrző furaton keresztül a rugóházba benyúló csődarabot vagy csavart eltávolítani Nyitónyomás túl nagyra van állítva Biztonsági szelepet 7.1. szerint beállítani vagy kicserélni Korrózióálló acél anyagú csőmembrán Biztonsági szelepet kicserélni sérült nincs ellennyomás-kiegyenlítés Figyelembe nem vett ellennyomás Biztonsági szelepet 7.1. szerint újra beállítani vagy adott esetben kicserélni. Ellennyomás-kiegyenlítés használatának szükségszerűsége megvizsgálandó Viszkózus vagy ragacsos közegek Fűtőköpenyt alkalmazni, adott esetben hasadótárcsát szerelni a biztonsági szelep elé A házban vagy a vezetékben a közeg Fűteni! megfagy vagy megdermed A kiemelőkarral nem lehet lefúvatni A biztonsági szelep átenged A nyomás a nyitónyomás 85%-a alatti Az üzemi nyomás nagyobb mint a nyitónyomás 90%-a Zárt kivitelnél és kis nyomásnál a kiemelőkar nincs semleges állásban Biztonsági szelep csattog Szennyezett közeg, idegen anyag az ülék és a szeleptányér között Biztonsági szelepnek a nyitónyomás 85%-a fölött kiszellőztethetőnek kell lenni Az üzemi nyomásnak kisebbnek kell lenni mint a nyitónyomás 90%-a A kiemelőkart semleges helyzetbe nyomni a rugóház irányába Lásd a csattogás pontot Rövid gyors lefúvatás, vagy adott esetben a biztonsági szelepet kicserélni. Vizsgálni kell lágytömítésű szeleptányér alkalmazásásának szükségességét. Rev oldal

16 Zavar Lehetséges okok Megoldás Karimatörés Szállítási kár Biztonsági szelepet kicserélni! Nyomáslökések Egyoldalasan meghúzott karimák Nem megengedett hatások, mint pl. hajlító- vagy csavarónyomaték fellépése. Biztonsági szelep nem a rendszer legmagasabb pontján van felszerelve Nincs vagy nem helyesen van víztelenítve Biztonsági szelepet kicserélni Feszültségmentesen beépíteni! Biztonsági szelepet a legmagasabb pontra beépíteni Előírásszerű víztelenítést elvégezni Állandó lefúvás Szállításbiztosító nincs eltávolítva Szállítási biztosítást eltávolítani (piros csavart a sapka felső részén 990 típus) Rugót a közeg korrodálta és eltörött Biztonsági szelepet kicserélni Gőznél lehetőleg nyitott rugóházat ill. nyitott kiemelőkaros típust választani Közeg okozta sérülés Sérülési veszély a kifröccsenő közeg pl. folyadék okozta Kifúvás okozta sérülés (nyitott rugóház/ kupak) Biztonsági szelepet kicserélni Zárt rugóházú és kupakos típust választani; adott esetben védelmet elhelyezni! Megfelelő védelmet alkalmazni! Csattogás Nyomásesés a tápvezetékben > 3% Áramlási ellenállást csökkenteni a csőívek vagy a sugár által a csatlakozó csonkban; adott esetben nagyobb átmérőjű vezetéket választani csak nyomásmentes rendszernél szabad! Túl kicsi teljesítmény Szakszerűtlenül kivitelezett hegesztések (varratgyök). A tömítések a be- és kilépő karimáknál túl kicsik vagy nincsenek központosan elhelyezve Hibákat javítani csak nyomásmentes rendszernél szabad! Túl nagyra méretezett biztonsági szelep Kisebb biztonsági szelepet választani csak nyomásmentes rendszernél szabad! Lefúvóvezeték túl hosszú vagy az átmérője túl kicsi Be- és kilépésnél a csatlakozó méretek túl kicsik Ellennyomás nagyobb mint 15% A biztonsági szelep rosszul méretezett az üzemi viszonyokhoz Biztonsági szelepek alkalmazása nem a DIN, AD, TRD stb. érvényes előírások szerint történt Nagyobb névleges átmérőt vagy ellennyomás-kiegyenlítést alkalmazni csak nyomásmentes rendszernél szabad! A csatlakozó méreteknek egyenlőnek vagy nagyobbaknak kell lenni mint a be- és kilépő névleges átmérők csak nyomásmentes rendszernél szabad! Ellennyomás kiegyenlítőt alkalmazni csak nyomásmentes rendszernél szabad! Biztonsági szelepet újra méretezni és kicserélni csak nyomásmentes rendszernél szabad! Feltételeket változtatni csak nyomásmentes rendszernél szabad! 16. oldal Rev

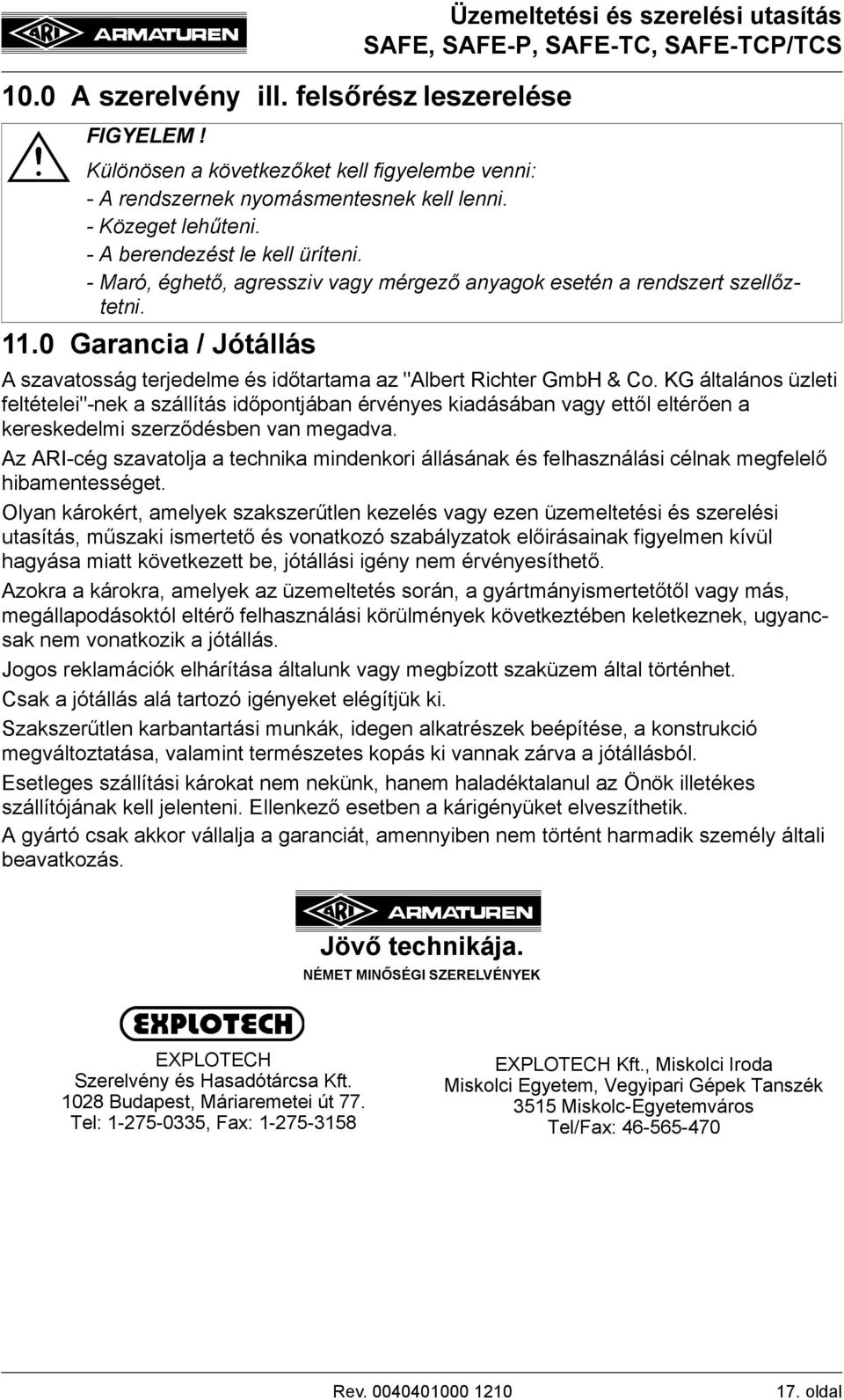

17 10.0 A szerelvény ill. felsőrész leszerelése Üzemeltetési és szerelési utasítás Különösen a következőket kell figyelembe venni: - A rendszernek nyomásmentesnek kell lenni. - Közeget lehűteni. - A berendezést le kell üríteni. - Maró, éghető, agressziv vagy mérgező anyagok esetén a rendszert szellőztetni Garancia / Jótállás A szavatosság terjedelme és időtartama az "Albert Richter GmbH & Co. KG általános üzleti feltételei"-nek a szállítás időpontjában érvényes kiadásában vagy ettől eltérően a kereskedelmi szerződésben van megadva. Az ARI-cég szavatolja a technika mindenkori állásának és felhasználási célnak megfelelő hibamentességet. Olyan károkért, amelyek szakszerűtlen kezelés vagy ezen üzemeltetési és szerelési utasítás, műszaki ismertető és vonatkozó szabályzatok előirásainak figyelmen kívül hagyása miatt következett be, jótállási igény nem érvényesíthető. Azokra a károkra, amelyek az üzemeltetés során, a gyártmányismertetőtől vagy más, megállapodásoktól eltérő felhasználási körülmények következtében keletkeznek, ugyancsak nem vonatkozik a jótállás. Jogos reklamációk elhárítása általunk vagy megbízott szaküzem által történhet. Csak a jótállás alá tartozó igényeket elégítjük ki. Szakszerűtlen karbantartási munkák, idegen alkatrészek beépítése, a konstrukció megváltoztatása, valamint természetes kopás ki vannak zárva a jótállásból. Esetleges szállítási károkat nem nekünk, hanem haladéktalanul az Önök illetékes szállítójának kell jelenteni. Ellenkező esetben a kárigényüket elveszíthetik. A gyártó csak akkor vállalja a garanciát, amennyiben nem történt harmadik személy általi beavatkozás. Jövő technikája. NÉMET MINŐSÉGI SZERELVÉNYEK EXPLOTECH Szerelvény és Hasadótárcsa Kft Budapest, Máriaremetei út 77. Tel: , Fax: EXPLOTECH Kft., Miskolci Iroda Miskolci Egyetem, Vegyipari Gépek Tanszék 3515 Miskolc-Egyetemváros Tel/Fax: Rev oldal

18 12.0 Megfelelőségi nyilatkozat Üzemeltetési és szerelési utasítás ARI-Armaturen Albert Richter GmbH & Co. KG, Mergelheide 56-60, D Schloß Holte-Stukenbrock EK-Megfelelőségi nyilatkozat a EK-Nyomástartó berendezések irányelve szerint - 97/23/EK Ezúton nyilatkozzuk, hogy az alábbiaikban megnevezett termékek a fent megadott Nyomástartó berendezések irányelve követelményeinek megfelelnek és bevizsgálásra kerültek a Nyomástartó berendezések irányelve H1 modul, és a B+D modul kiegészítő EK-típusvizsgálat szerint a Lloyd s Register Quality Assurance GmbH (BS-Nr. 0525), D Hamburg, Am Sandtorkai 41. által. Bizonylat száma: 50003/2 Biztonsági szelepek SAFE 900 sorozat Típus 901, 911, 912, 902, 903, 904, 990 Alkalmazott előírások: DIN EN ISO AD 2000 Merkblatt A2 AD 2000 Merkblatt A4 - gömbgrafitos öntöttvas - acélöntvény TRD 421, TRD 721 VdTÜV 100 ASME Code Section VIII-Div. 1 Biztonsági szelepek SAFE-TC 940 sorozat Típus 941, 942, 943, 945, 946 Alkalmazott előírások: DIN EN ISO AD 2000 Merkblatt A2 AD 2000 Merkblatt A4 - gömbgrafitos öntöttvas - acélöntvény TRD 421, TRD 721 VdTÜV 100 Biztonsági szelepek SAFE-P 920 sorozat Típus 921, 922, 923, 924 Alkalmazott előírások: DINDIN EN ISO AD 2000 Merkblatt A2 AD 2000 Merkblatt A4 - acélöntvény TRD 421, TRD 721 VdTÜV 100 Biztonsági szelepek SAFE-TCP / TCS 950 / 960 sorozat Típus 951, 952, 953, 961, 962, 963 Alkalmazott előírások: DIN EN ISO AD 2000 Merkblatt A2 AD 2000 Merkblatt A4 - gömbgrafitos öntöttvas - acélöntvény VdTÜV 100 Schloß Holte-Stukenbrock, (Brechmann, ügyvezető) 18. oldal Rev
