1 Többkapszulás membrán kondenzleválasztó CONA M (PN16 / 40) PN16 (pilotszeleppel) - karimás (BR ) PN40 (4 kapszula) - karimás (BR ) - menetes (BR ) - behegeszthető karmantyús (BR ) - behegeszthető (BR ) PN40 (6 kapszula) - karimás (BR ) - menetes (BR ) - behegeszthető karmantyús (BR ) - behegeszthető (BR ) PN40 (10 kapszula) - karimás (BR ) - menetes (BR ) - behegeszthető karmantyús (BR ) - behegeszthető (BR ) 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Utalások a veszélyre Jelképek jelentése Biztonsági fogalmak Raktározás és szállítás Műszaki leírás Alkalmazási terület Működésmód Ábrák Műszaki adatok - megjegyzések Adattábla Szerelés Általános szerelési szabályok Szerelési szabályok behegeszthet típusnál Szabályozó beállítása Működésvizsgálat ultrahangos műszerrel...7 Tartalomjegyzék Rev magyar (ungarisch) 5.5 Beépítési helyzet Üzembe helyezés Kezelés és karbantartás Kondenzleválasztó tisztítása és/vagy cseréje Membránegység működésvizsgálata Meghúzási nyomatékok Üzemzavarok okai és megszüntetésük Hibakereső táblázat A szerelvény, ill. felsőrész leszerelése Garancia / Jótállás Megfelelőségi nyilatkozat... 12

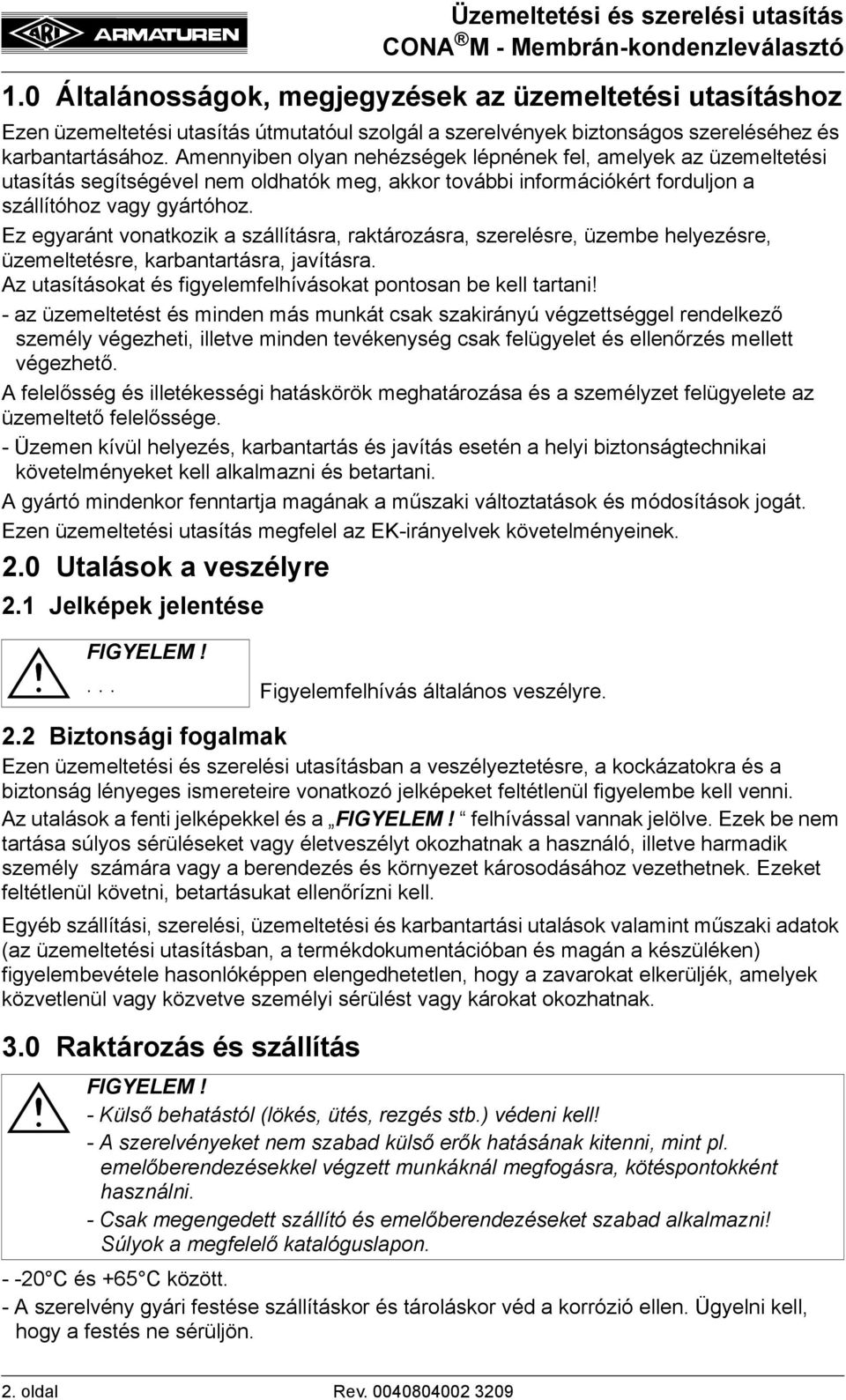

2 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Ezen üzemeltetési utasítás útmutatóul szolgál a szerelvények biztonságos szereléséhez és karbantartásához. Amennyiben olyan nehézségek lépnének fel, amelyek az üzemeltetési utasítás segítségével nem oldhatók meg, akkor további információkért forduljon a szállítóhoz vagy gyártóhoz. Ez egyaránt vonatkozik a szállításra, raktározásra, szerelésre, üzembe helyezésre, üzemeltetésre, karbantartásra, javításra. Az utasításokat és figyelemfelhívásokat pontosan be kell tartani! - az üzemeltetést és minden más munkát csak szakirányú végzettséggel rendelkező személy végezheti, illetve minden tevékenység csak felügyelet és ellenőrzés mellett végezhető. A felelősség és illetékességi hatáskörök meghatározása és a személyzet felügyelete az üzemeltető felelőssége. - Üzemen kívül helyezés, karbantartás és javítás esetén a helyi biztonságtechnikai követelményeket kell alkalmazni és betartani. A gyártó mindenkor fenntartja magának a műszaki változtatások és módosítások jogát. Ezen üzemeltetési utasítás megfelel az EK-irányelvek követelményeinek. 2.0 Utalások a veszélyre 2.1 Jelképek jelentése... Figyelemfelhívás általános veszélyre. 2.2 Biztonsági fogalmak Ezen üzemeltetési és szerelési utasításban a veszélyeztetésre, a kockázatokra és a biztonság lényeges ismereteire vonatkozó jelképeket feltétlenül figyelembe kell venni. Az utalások a fenti jelképekkel és a felhívással vannak jelölve. Ezek be nem tartása súlyos sérüléseket vagy életveszélyt okozhatnak a használó, illetve harmadik személy számára vagy a berendezés és környezet károsodásához vezethetnek. Ezeket feltétlenül követni, betartásukat ellenőrízni kell. Egyéb szállítási, szerelési, üzemeltetési és karbantartási utalások valamint műszaki adatok (az üzemeltetési utasításban, a termékdokumentációban és magán a készüléken) figyelembevétele hasonlóképpen elengedhetetlen, hogy a zavarokat elkerüljék, amelyek közvetlenül vagy közvetve személyi sérülést vagy károkat okozhatnak. 3.0 Raktározás és szállítás - Külső behatástól (lökés, ütés, rezgés stb.) védeni kell! - A szerelvényeket nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel végzett munkáknál megfogásra, kötéspontokként használni. - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon C és +65 C között. - A szerelvény gyári festése szállításkor és tároláskor véd a korrózió ellen. Ügyelni kell, hogy a festés ne sérüljön. 2. oldal Rev

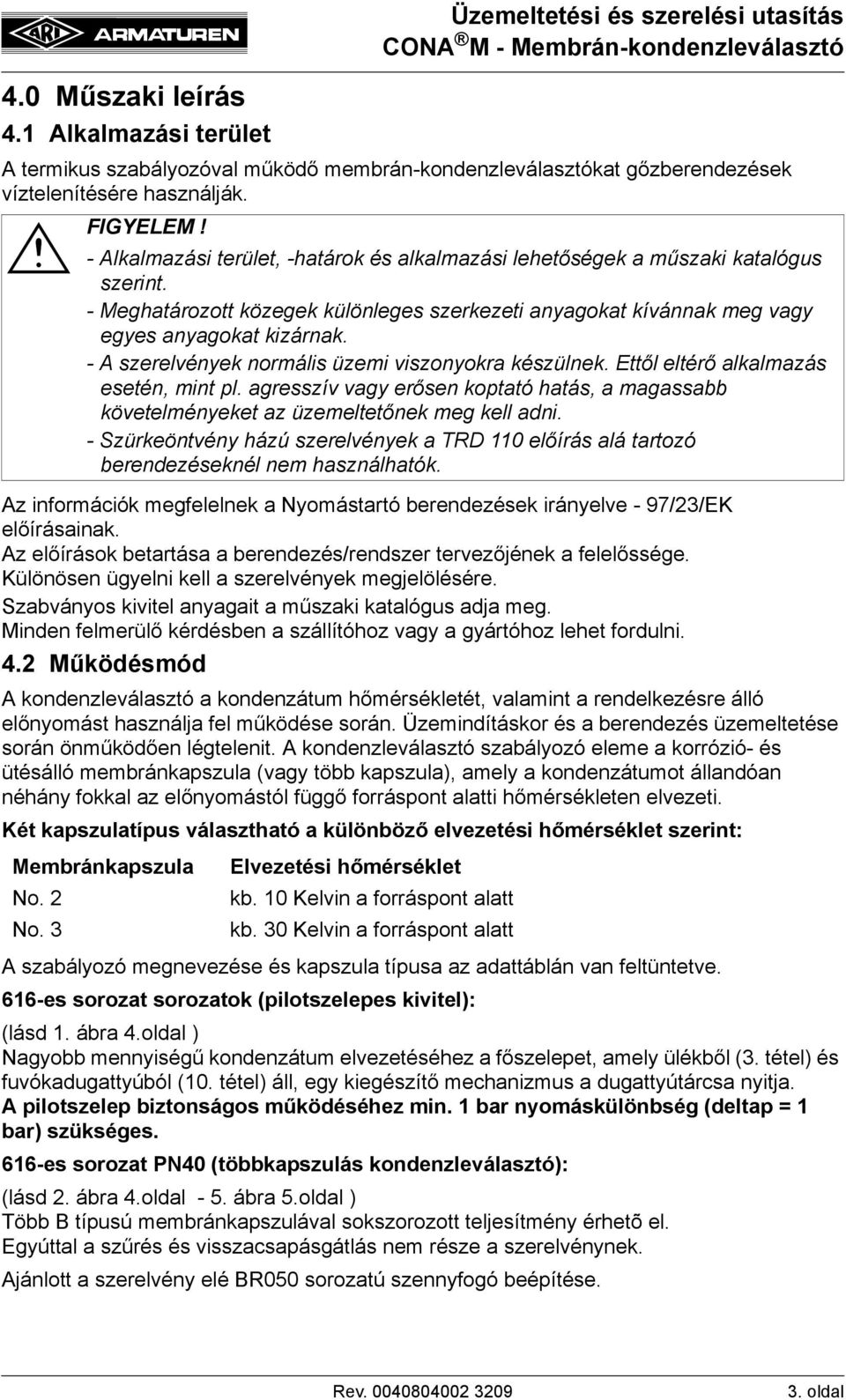

3 4.0 Műszaki leírás 4.1 Alkalmazási terület A termikus szabályozóval működő membrán-kondenzleválasztókat gőzberendezések víztelenítésére használják. - Alkalmazási terület, -határok és alkalmazási lehetőségek a műszaki katalógus szerint. - Meghatározott közegek különleges szerkezeti anyagokat kívánnak meg vagy egyes anyagokat kizárnak. - A szerelvények normális üzemi viszonyokra készülnek. Ettől eltérő alkalmazás esetén, mint pl. agresszív vagy erősen koptató hatás, a magassabb követelményeket az üzemeltetőnek meg kell adni. - Szürkeöntvény házú szerelvények a TRD 110 előírás alá tartozó berendezéseknél nem használhatók. Az információk megfelelnek a Nyomástartó berendezések irányelve - 97/23/EK előírásainak. Az előírások betartása a berendezés/rendszer tervezőjének a felelőssége. Különösen ügyelni kell a szerelvények megjelölésére. Szabványos kivitel anyagait a műszaki katalógus adja meg. Minden felmerülő kérdésben a szállítóhoz vagy a gyártóhoz lehet fordulni. 4.2 Működésmód A kondenzleválasztó a kondenzátum hőmérsékletét, valamint a rendelkezésre álló előnyomást használja fel működése során. Üzemindításkor és a berendezés üzemeltetése során önműködően légtelenit. A kondenzleválasztó szabályozó eleme a korrózió- és ütésálló membránkapszula (vagy több kapszula), amely a kondenzátumot állandóan néhány fokkal az előnyomástól függő forráspont alatti hőmérsékleten elvezeti. Két kapszulatípus választható a különböző elvezetési hőmérséklet szerint: Membránkapszula No. 2 No. 3 Elvezetési hőmérséklet kb. 10 Kelvin a forráspont alatt kb. 30 Kelvin a forráspont alatt A szabályozó megnevezése és kapszula típusa az adattáblán van feltüntetve. 616-es sorozat sorozatok (pilotszelepes kivitel): (lásd 1. ábra 4.oldal ) Nagyobb mennyiségű kondenzátum elvezetéséhez a főszelepet, amely ülékből (3. tétel) és fuvókadugattyúból (10. tétel) áll, egy kiegészítő mechanizmus a dugattyútárcsa nyitja. A pilotszelep biztonságos működéséhez min. 1 bar nyomáskülönbség (deltap = 1 bar) szükséges. 616-es sorozat PN40 (többkapszulás kondenzleválasztó): (lásd 2. ábra 4.oldal - 5. ábra 5.oldal ) Több B típusú membránkapszulával sokszorozott teljesítmény érhetõ el. Egyúttal a szűrés és visszacsapásgátlás nem része a szerelvénynek. Ajánlott a szerelvény elé BR050 sorozatú szennyfogó beépítése. Rev oldal

4 4.3 Ábrák 1. ábra: CONA M es sorozat PN16 pilotszeleppel 2. ábra: CONA M es sorozat PN40 4 kapszulával 3. ábra: CONA M es sorozat PN40 6 kapszulával 4. ábra: CONA M es sorozat PN40 10 kapszulával 4. oldal Rev

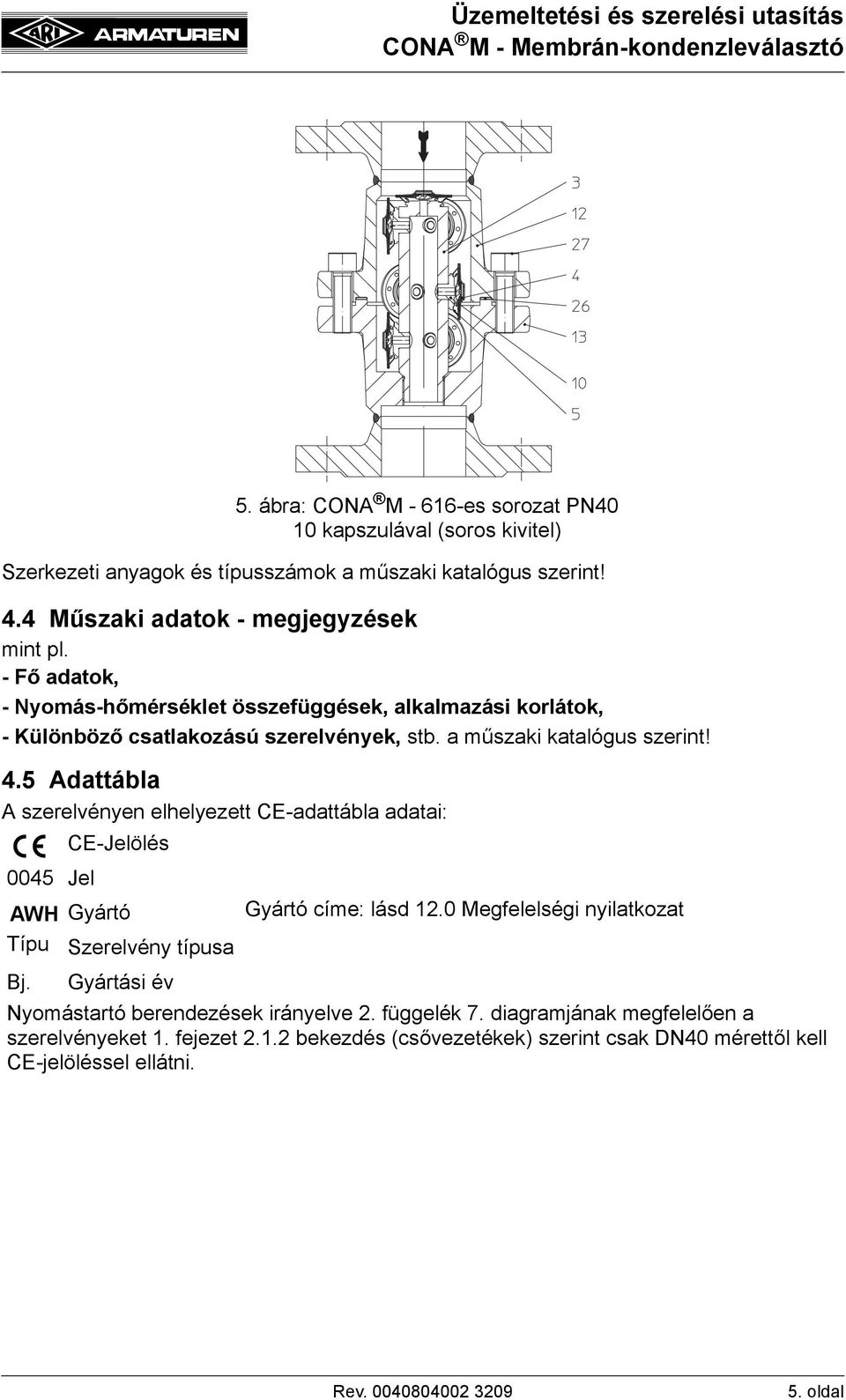

5 Szerkezeti anyagok és típusszámok a műszaki katalógus szerint! 4.4 Műszaki adatok - megjegyzések mint pl. - Fő adatok, - Nyomás-hőmérséklet összefüggések, alkalmazási korlátok, - Különböző csatlakozású szerelvények, stb. a műszaki katalógus szerint! 4.5 Adattábla 5. ábra: CONA M es sorozat PN40 10 kapszulával (soros kivitel) A szerelvényen elhelyezett CE-adattábla adatai: CE-Jelölés 0045 Jel AWH Gyártó Típu Szerelvény típusa Gyártó címe: lásd 12.0 Megfelelségi nyilatkozat Bj. Gyártási év Nyomástartó berendezések irányelve 2. függelék 7. diagramjának megfelelően a szerelvényeket 1. fejezet bekezdés (csővezetékek) szerint csak DN40 mérettől kell CE-jelöléssel ellátni. Rev oldal

6 5.0 Szerelés 5.1 Általános szerelési szabályok Az általános érvényű szerelési irányelvek mellett a következőket kell figyelembe venni: - Karimalezáró műanyag dugókat, amennyiben vannak, eltávolítani! - A szerelvény és a csvezeték belső teréből az esetleges idegen részeket eltávolítani! - A beépítési helyzet tetszőleges (kivéve: zárósapka/fedél lefelé). A szerelvényen levő jelölés az átáramlás irányát mutatja, ennek megfelelően ügyelni kell a beépítési helyzetre. - Gőzrendszerek vezetékeit úgy kell kialakítani, hogy a kondenzátum ne tudjon összegyűlni! - A csővezetékeket úgy kell építeni, hogy károsító húzó, hajlító és csavaró igénybevételek ne lépjenek fel! - A szerelvények beépítésénél ügyelni kell a szennyeződésekre! - A csatlakozó karimák megfelelőségét ellenőrizni kell! - A szerelvényeket nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel végzett munkáknál megfogásra, kötéspontokként használni. - Szerelési munkáknál csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon. - A karimák közötti tömítést központosítani kell. - Minden fagyveszélyes elhelyezésnél a berendezésnél elfagyás elleni intézkedéseket kell tenni. - A termék elhelyezése és beépítése a tervező/kivitelező ill. üzemeltető felelősségi körébe tartozik. - A szelepek az idojárás viszongtagságai ellen védett felhasználási területen használhatók. - Kültéri felhasználásra vagy korrózív környezetben ((tengervíz, vegyi gőzők stb.) történő felhasználás esetén, speciális kialakítás vagy más védőintézkedés ajánlott. 6. oldal Rev

7 5.2 Szerelési szabályok behegeszthet típusnál Felhívjuk a figyelmet, hogy a szerelvények behegesztését csak szakképzett hegesztő végezheti megfelelő hegesztőanyaggal, a műszaki előírások betartásával. A megfelelő kivitelezésért a berendezés üzemeltetője a felelős. A hegesztőkarmantyús/behegeszthető változatok formai kialakítását a hegesztéshez a katalóguslap adja meg. A szerelvényt megfelelően hűteni kell a csővezetékbe való hegesztéskor. Meg kell akadályozni a típus szerinti szabályozó (24. tétel) és esetleg a tömítőgyűrű (26. tétel) károsodását. A hőhatást alapvetően csak a hegesztés szűk környezetére kell korlátozni! A hegesztés előtti és utáni hőkezeléseknél figyelembe kell venni a DIN EN szabvány elírásait. 5.3 Szabályozó beállítása A kondenzleválasztó 2 különböző kapszulatípussal készül, amelyek nem állíthatók. 5.4 Működésvizsgálat ultrahangos műszerrel A kondenzleválasztó működése beépített állapotban ARImetec -S működésvizsgálóval egyszerűen ellenőrízhet. Lásd a ARImetec -S című katalóguslapon. 5.5 Beépítési helyzet A kondenzleválasztó beépítési helyzete tetszőleges, kivétel, hogy a fedél (6. tétel) lefelé legyen. Beépítéskor a szerelvényen nyíllal jelölt áramlási irányra ügyelni! 6.0 Üzembe helyezés - Üzembe helyezés előtt a szerkezeti anyagokat, nyomást, hőmérsékletet és az áramlási irányt ellenőrizni kell! - A helyi biztonsági utasításokat be kell tartani! - A csővezetékekben és szerelvényekben visszamaradó maradványok (mint szennyeződés, hegesztési maradványok stb.) tömítetlenséget és károsodásokat okozhatnak. - Magas (> 50 C) vagy alacsony (< 0 C) közeghőmérséklet esetén a szerelvény érintésekor sérülésveszély léphet fel. Adott esetben figyelmeztető táblát vagy szigetelést kell alkalmazni! Új berendezés, ill. javított vagy átalakított berendezés üzembe vételekor biztosítani kell: - minden munka szabályos elvégzését, - a szerelvény megfelelő működési helyzetbe állítását, - védőberendezések elhelyezését. Rev oldal

8 7.0 Kezelés és karbantartás A karbantartást és a karbantartási időközök meghatározását az üzemeltetési körülményeknek megfelelően kell kialakítani. - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontot figyelembe venni! - Ismételt üzembe helyezés előtt a 6.0. pontot figyelembe venni! A meneteket és tömítő felületeket hőálló kenőanyaggal kell bekenni (pl.: OKS ANTI Seize-Paste fehér/fémmentes). 7.1 Kondenzleválasztó tisztítása és/vagy cseréje (lásd 1. ábra 4.oldal - 5. ábra 5.oldal ) - A szerelvényt nyomásmentesíteni (a hozzávezetõ vezetéket, ellennyomásnál az elvezetõ vezetéket is lezárni.. - A fedélcsavarokat (27. vagy 28. tételek) oldani és lecsavarni. - A rugós kapcsot (5. tétel) sugárirányban lehúzni és a mebránkapszulát (4. tétel) az ülékről (3. tétel), illetve a fúvókadugattyúról (10. tétel) levenni. 616-es sorozat PN16: - Fúvókadugattyút (10. tétel) levenni, a dugattyútárcsát (9. tétel) lehúzni, adott esetben a szűrőt (2. tétel) kivenni. - A házat (1. tétel) és a szűrőt (2. tétel), valamint minden tömítőfelületet megtisztítani. - A membránkapszulát (4. tétel) megtisztítani és a tömítő részeket az üléknél (3. tétel) és a fúvókadugattyúnál (10. tétel) ellenőrizni. Amennyiben az üzemelés során túlzott mennyiségű volt a gőzátbocsátás, javasolt a membránkapszula (6. tétel) cseréje. Az ülék (3. tétel) és a fúvókadugattyú (10. tétel) sérülése esetén ugyancsak javasolt az alkatrészek cseréje. - A szűrőt (2. tétel) behelyezni, ügyelve az ülék/ház tömítőfelületeinek tisztaságára. - Az üléket (3. tétel) becsavarni és meghúzni (lásd a 7.3 pontot). - A membránkapszulát (4. tétel) alakzáróan az ülékre (3. tétel), illetve a fúvókadugattyúra (10. tétel) helyezni és a rugós kapcsot (5. tétel) az ülék (3. tétel), illetve a fúvókadugattyú (10. tétel) hornyába sugárirányban, valamint egyidejüleg a rugós kapocs (5. tétel) mindkét szögbe hajló végét a membránkapszulára (4. tétel) tolni. 616-es sorozat PN40: - A B típusú membránkapszulákat (4. tétel) tisztítani és működését megvizsgálni (lásd 7.2 pontot). - Az ülék (3. tétel) tömítőfelületét és membránkapszulát (4. tétel) ellenőrízni és károsodás esetén kicserélni. - Az összeszerelést fordított sorrendben végezni (7.3 pontot figyelembe venni). 8. oldal Rev

9 7.2 Membránegység működésvizsgálata Száraz és hideg membánegységnél a membránfelületnek formazáró módon a felső falrészre kell (3 kidomborodással) simulni, a kapszula nyitva van (lásd 14. és 16. ábrákat). Amennyiben a membrán az alsó falra fekszik fel, ez annak a jele, hogy az egység hibás és újra kell cserélni (lásd 15. és 17. ábrákat). Az egységet akkor is ki kell cserélni, amennyiben a felületeken deformációk látszanak. felső fal felső fal kapszula típusa kapszula típusa membránfelület alsó fal membránfelület alsó fal 6. ábra: Kapszula nyitva 7. ábra: Kapszula zárva felső fal felső fal kapszula típusa kapszula típusa membránfelület alsó fal membránfelület alsó fal 8. ábra: Kapszula (B típusú) nyitva 9. ábra: Kapszula (B típusú) zárva 7.3 Meghúzási nyomatékok (lásd 1. ábra 4.oldal - 5. ábra 5.oldal ) Tétel CONA M PN16 Nyomaték (Nm) 27 Hengeresfejű csavar M Ülék 60 Tétel CONA M PN40 Nyomaték (Nm) 3 Ülék Hengeresfejű csavar M Tõcsavar Hatlapú anya 40 Rev oldal

10 8.0 Üzemzavarok okai és megszüntetésük A működési és üzemeltetési zavaroknál vizsgálandó, vajon a szerelési és beállítási munkákat az üzemeltetési utasítás szerint végezték-e el. - Hibakeresésnél a biztonsági előírásokat figyelembe kell venni. Ha az üzemzavarok a következő 9.0 Hibakereső táblázat alapján nem háríthatók el, a szállítóhoz/gyártóhoz lehet fordulni. 9.0 Hibakereső táblázat - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontot figyelembe venni! - Ismételt üzembehelyezés előtt a 6.0. pontot figyelembe venni! Zavar Lehetséges okok Megoldás Nincs átfolyás A beépítés nem az átfolyási iránynak megfelelően történt. A szerelvényt a rajta levő, áramlási irányt mutató nyílnak megfelelően beépíteni. A karimák védősapkái nincsenek Védősapkákat eltávolítani! eltávolítva. Túl kicsi az átfolyás Elszennyeződött szűrő (2. tétel). Szűrőt kitisztítani; lásd 7.1 pontot. Csővezeték elzáródott. Csővezetéket felülvizsgálni. Szabályozó hibásan lett megválasztva. Üzemi viszonyok (elő- és utónyomás) megváltozása. Szerelvény nem zár, Membránkapszula (4. tétel) elszennyeződött. illetve belső tömítetlenség Külső tömítetlenség A megfelelő típust az átfolyási diagram alapján kiválasztani. A megfelelő típust az átfolyási diagram alapján kiválasztani. Szűrőt és a membránkapszulát kitisztítani, lásd a 7.1 pontot. Membránkapszula tönkrement. Membránkapszulát kicsrélni, lásd 7.1 pontot. Az ülék (3. tétel) nincs megfelelően a házba becsavarva. A zárósapka (6. tétel), a ház felső része (12. tétel) ill. a fedél a hatlapú anyákkal (28. tétel) nincs megfelelően meghúzva. Meghibásodott a tömítés (26. tétel) A ház és ülék közötti tömítőfelületeket megvizsgálni, üléket megfelelően meghúzni, lásd 7.4 pontot. Meghúzást elvégezni; lásd 7.4 pontot. A tömítést kicserélni; lásd 7.1 pontot. 10. oldal Rev

11 10.0 A szerelvény, ill. felsőrész leszerelése Különösen a következőket kell figyelembe venni: - A rendszernek nyomásmentesnek kell lenni. - Közeget lehűteni. - A berendezést le kell üríteni Garancia / Jótállás A szavatosság terjedelme és idtőartama az "Albert Richter GmbH & Co. KG általános üzleti feltételei"-nek a szállítás időpontjában érvényes kiadásában vagy ettől eltérően a kereskedelmi szerződésben van megadva. Az ARI-cég szavatolja a technika mindenkori állásának és felhasználási célnak megfelelő hibamentességet. Olyan károkért, amelyek szakszerűtlen kezelés vagy ezen üzemeltetési és szerelési utasítás, műszaki ismertető és vonatkozó szabályzatok előirásainak figyelmen kívül hagyása miatt következett be, jótállási igény nem érvényesíthető. Azokra a károkra, amelyek az üzemeltetés során, a gyártmányismertető vagy más megállapodásoktól eltérő felhasználási körülmények következtében keletkeznek, ugyancsak nem vonatkozik a jótállás. Jogos reklamációk elhárítása általunk vagy megbízott szaküzem által történhet. Csak a jótállás alá tartozó igényeket elégítjük ki. Szakszertlen karbantartási munkák, idegen alkatrészek beépítése, a konstrukció megváltoztatása, valamint természetes kopás ki vannak zárva a jótállásból. Esetleges szállítási károkat nem nekünk, hanem haladéktalanul az Önök illetékes szállítójának kell jelenteni. Ellenkező esetben a kárigényüket elveszíthetik. Jövő technikája. NÉMET MINŐSÉGI SZERELVÉNYEK EXPLOTECH Szerelvény és Hasadótárcsa Kft Budapest, Máriaremetei út 77. Tel: , Fax: EXPLOTECH Kft., Miskolci Iroda Miskolci Egyetem, Vegyipari Gépek Tanszék 3515 Miskolc-Egyetemváros Tel/Fax: Rev oldal

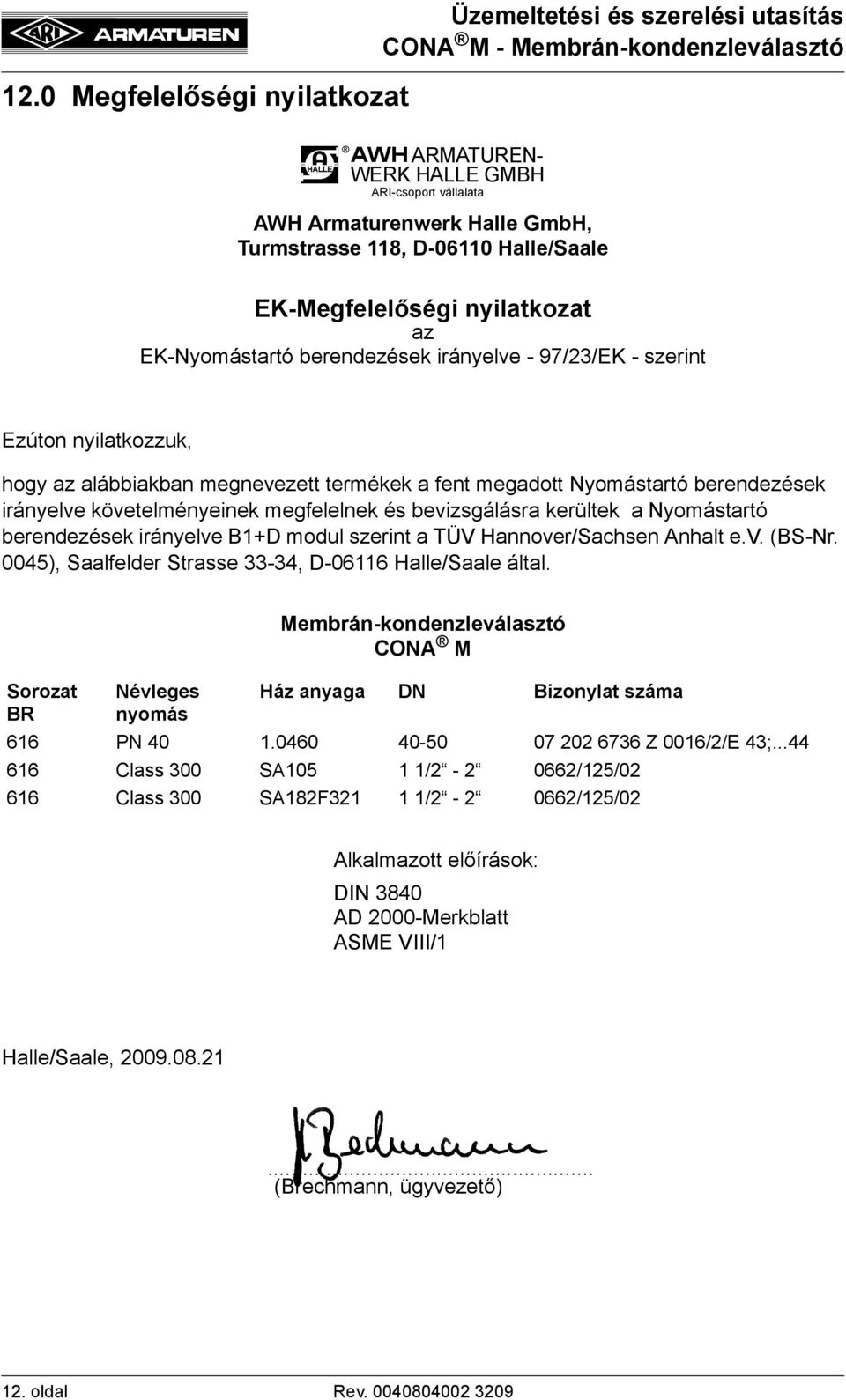

12 12.0 Megfelelőségi nyilatkozat HALLE AWH ARMATUREN- WERK HALLE GMBH ARI-csoport vállalata AWH Armaturenwerk Halle GmbH, Turmstrasse 118, D Halle/Saale EK-Megfelelőségi nyilatkozat az EK-Nyomástartó berendezések irányelve - 97/23/EK - szerint Ezúton nyilatkozzuk, hogy az alábbiakban megnevezett termékek a fent megadott Nyomástartó berendezések irányelve követelményeinek megfelelnek és bevizsgálásra kerültek a Nyomástartó berendezések irányelve B1+D modul szerint a TÜV Hannover/Sachsen Anhalt e.v. (BS-Nr. 0045), Saalfelder Strasse 33-34, D Halle/Saale által. Sorozat BR Névleges nyomás Membrán-kondenzleválasztó CONA M Ház anyaga DN Bizonylat száma 616 PN Z 0016/2/E 43; Class 300 SA / /125/ Class 300 SA182F / /125/02 Alkalmazott előírások: DIN 3840 AD 2000-Merkblatt ASME VIII/1 Halle/Saale, (Brechmann, ügyvezető) 12. oldal Rev
