1 Kód: g G É P K Ö N Y V KBD típusú biztonsági lefúvató szelep család Készült:

2 TARTALOMJEGYZÉK 1. Általános ismertetés 2. Műszaki adatok 3. Szerkezeti felépítés, működés 4. Átvétel, szállítás 5. Telepítés, beépítés 6. Üzembehelyezés, üzemeltetés 7. Karbantartás 8. Biztonságtechnikai rendelkezések 2

3 1. ÁLTALÁNOS ISMERTETÉS Az Ön által vásárolt biztonsági lefúvató szelep a KBD típusú, közvetlen rugóterhelésű, biztonsági lefúvató szelep család egyik tagja. A szelepek alapvető feladata nyomástartó rendszerek túlnyomás elleni védelme. A védeni kívánt rendszerhez illetve a lefúvó vezetékhez szabványos karimákkal csatlakoztathatóak. E lefúvató család tagjai hasonló felépítésűek, működési elvük azonos, csupán méreteikben, illetve a beállítható nyitó nyomás tartományukban térnek el egymástól. Egy adott méretű biztonsági lefúvatószelepnél egyik nyitó nyomás tartományból a másikba való áttérés a rugó cseréjével lehetséges. A lefúvató családot az egyszerű felépítés, könnyű karbantarthatóság jellemzi. A gáztömörséget biztosító gumi alkatrészek - kivétel nélkül - cserélhető NBR alapanyagú pentánálló "O" gyűrűk. A szelepek az alacsony emelkedésű biztonsági szelepek kategóriájába sorolhatók, így az üzemi lefúvató teljesítmény számításakor a teljesítménytényező értéke α w = 0, Az adattábla jelölései Az adattáblán feltüntetett jelölések és ezek értelmezése az 1. ábrán látható. 1.ábra Az adattábla jelölései 1. A lefúvató típusa 2. Gyártási szám/év 3. Gyártási engedély száma 4. A beállítható nyitónyomás tartomány 5. A fúvóka (legkisebb átömlő keresztmetszet) átmérője 6. Csatlakozó karimák névleges átmérője, illetve nyomása 7. Megengedett közeghőmérséklet 8. A biztonsági szelep teljesítménytényezője 3

4 1.2. A biztonsági lefúvató azonosítása A lefúvatók típus jelzése utal egyrészt a lefúvató méretére, másrészt a beállítható nyitónyomás tartományára. típusjelölés K B D - 15 / C típusjel 2. típusjel 3. típusjel 4. típusjel KANIZSA Biztonsági lefúvató szelep Direkt (közvetlen) rugóterhelés Csatlakozó karimák névleges átmérője 5. típusjel Beállítható nyitónyomás tartományra utaló kód (bővebben az 1. táblázatban) Megjegyezendő, hogy a beállítható nyitó nyomás tartományára utaló kódban szereplő betűjelzés a GÁZGÉP gyártmányú KS-2-es sorozatú gáznyomásszabályozók típusjelzésben szereplő, a nyomásszabályozó beállítható névleges kimenő nyomás tartományára utaló betűkkel (A, B, C, D, E) van kapcsolatban oly módon, hogy pl. egy KS-2-...C típusú gáznyomásszabályozóval táplált rendszer védelméhez valamelyik KBD-../C típusú biztonsági lefúvató választható. (E lefúvatóknak csak "C", "D" és "E" típusú tagjai vannak.) 4

5 2. MŰSZAKI ADATOK A külön nem magyarázott fogalmak az MSZ szabványban definiáltak szerint értelmezendőek. A beállítható nyitó nyomás tartomány szerinti típusfelosztás az 1. táblázatban látható. 1.táblázat Nyitónyomások KBD- Típus Beállítható nyitónyomás tartomány p n (bar) Egyéb előírás hiányában beállított nyitónyomás értékek p n (bar) min. max. /C1 0,65 1,6 1,5 /C2 1,4 3,5 3 /C3 3 7,5 4,5 /D1 3 7,5 6 /D2 6, /E A szállított termék névleges nyitónyomását a gyártó beállítja. A beállított értékek a biztonsági lefúvató minőségi bizonyítványában találhatók. A beállított nyitó nyomás értéke a biztonsági szelepen levő beállítást jelző címkén (19) is szerepel. - Egyedi szállításnál az értékek beállítása a szállítási szerződés alapján történik, szállítási szerződés hiányában pedig a 1.táblázat szerint. - Amennyiben a termék a gáznyomásszabályozó állomás szerelvénye, úgy az értékek beállítása az állomás szállítási szerződése alapján, ennek hiányában pedig a Házi szabvány szerint történik. A lefúvatócsalád méret szerinti típusfelosztása, a 2. táblázatban látható. A csatlakozó, illetve befoglaló méretek a 2. ábra szerint értelmezendőek. 5

6 2. táblázat Csatlakozó méretek, tömeg, fúvóka átmérő Típus KBD-15/.. KBD-20/.. KBD-25/.. KBD-40/.. KBD-50/.. KBD-65/.. Csatlakozó karimák Csatlakozó méretek [mm] Befoglaló méretek [mm] Tömeg (kg) X1 X2 X3 X4 ±10 % (mm) Fúvóka keresztm. (mm 2 ) DN15 PN40 MSZ , ,1 DN20 PN40 MSZ ,1 DN25 PN40 MSZ , ,2 DN40 PN40 MSZ ,2 DN50 PN40 MSZ DN65 PN16 MSZ ábra Csatlakozó és befoglaló méretek 6

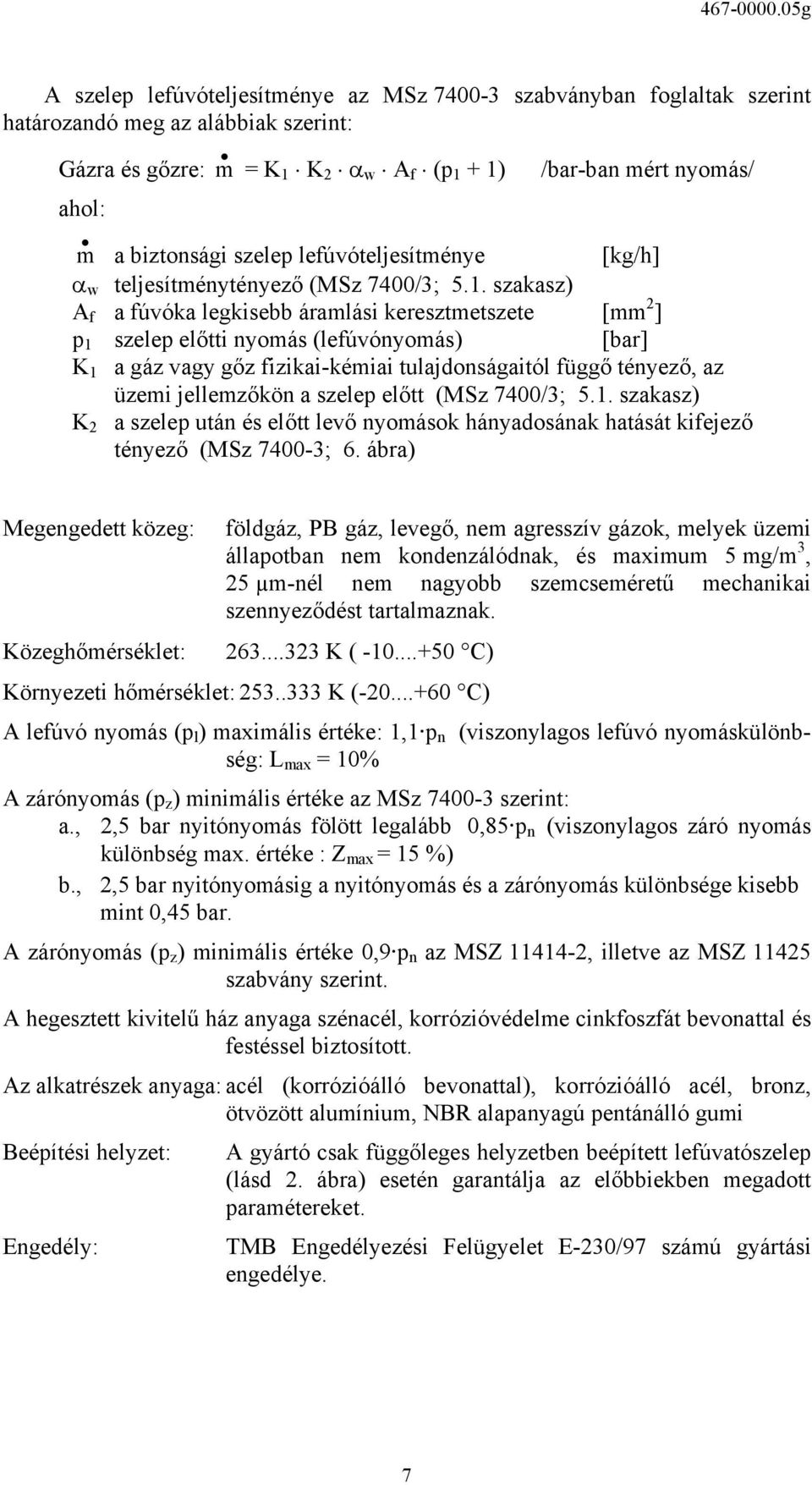

7 A szelep lefúvóteljesítménye az MSz szabványban foglaltak szerint határozandó meg az alábbiak szerint: Gázra és gőzre: m = K 1 K 2 α w A f (p 1 + 1) /bar-ban mért nyomás/ ahol: m a biztonsági szelep lefúvóteljesítménye [kg/h] α w teljesítménytényező (MSz 7400/3; 5.1. szakasz) A f a fúvóka legkisebb áramlási keresztmetszete [mm 2 ] p 1 szelep előtti nyomás (lefúvónyomás) [bar] K 1 a gáz vagy gőz fizikai-kémiai tulajdonságaitól függő tényező, az üzemi jellemzőkön a szelep előtt (MSz 7400/3; 5.1. szakasz) K 2 a szelep után és előtt levő nyomások hányadosának hatását kifejező tényező (MSz ; 6. ábra) Megengedett közeg: Közeghőmérséklet: földgáz, PB gáz, levegő, nem agresszív gázok, melyek üzemi állapotban nem kondenzálódnak, és maximum 5 mg/m 3, 25 µm-nél nem nagyobb szemcseméretű mechanikai szennyeződést tartalmaznak K ( C) Környezeti hőmérséklet: K ( C) A lefúvó nyomás (p l ) maximális értéke: 1,1 p n (viszonylagos lefúvó nyomáskülönbség: L max = 10% A zárónyomás (p z ) minimális értéke az MSz szerint: a., 2,5 bar nyitónyomás fölött legalább 0,85 p n (viszonylagos záró nyomás különbség max. értéke : Z max = 15 %) b., 2,5 bar nyitónyomásig a nyitónyomás és a zárónyomás különbsége kisebb mint 0,45 bar. A zárónyomás (p z ) minimális értéke 0,9 p n az MSZ , illetve az MSZ szabvány szerint. A hegesztett kivitelű ház anyaga szénacél, korrózióvédelme cinkfoszfát bevonattal és festéssel biztosított. Az alkatrészek anyaga: acél (korrózióálló bevonattal), korrózióálló acél, bronz, ötvözött alumínium, NBR alapanyagú pentánálló gumi Beépítési helyzet: A gyártó csak függőleges helyzetben beépített lefúvatószelep (lásd 2. ábra) esetén garantálja az előbbiekben megadott paramétereket. Engedély: TMB Engedélyezési Felügyelet E-230/97 számú gyártási engedélye. 7

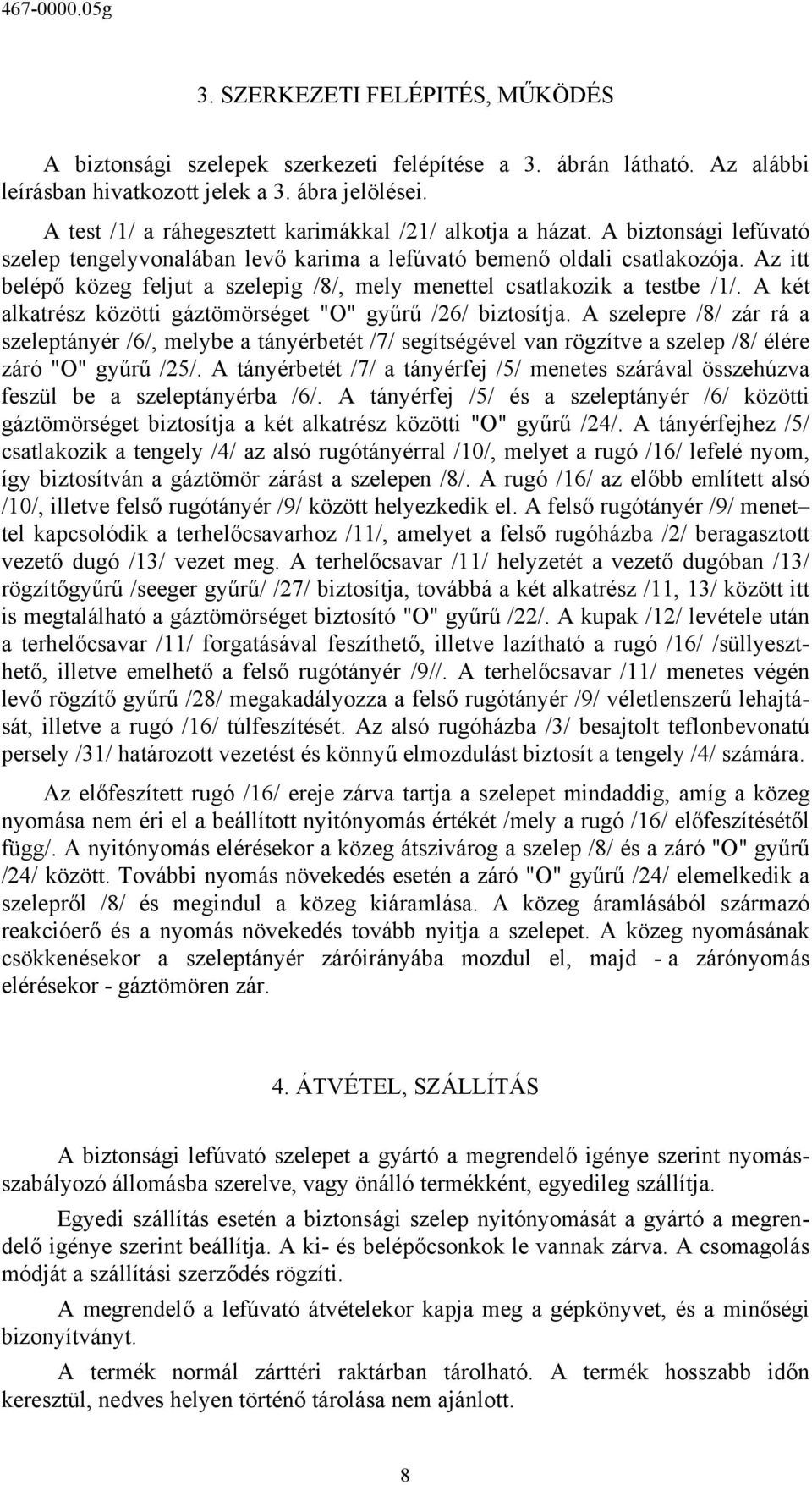

8 3. SZERKEZETI FELÉPITÉS, MŰKÖDÉS A biztonsági szelepek szerkezeti felépítése a 3. ábrán látható. Az alábbi leírásban hivatkozott jelek a 3. ábra jelölései. A test /1/ a ráhegesztett karimákkal /21/ alkotja a házat. A biztonsági lefúvató szelep tengelyvonalában levő karima a lefúvató bemenő oldali csatlakozója. Az itt belépő közeg feljut a szelepig /8/, mely menettel csatlakozik a testbe /1/. A két alkatrész közötti gáztömörséget "O" gyűrű /26/ biztosítja. A szelepre /8/ zár rá a szeleptányér /6/, melybe a tányérbetét /7/ segítségével van rögzítve a szelep /8/ élére záró "O" gyűrű /25/. A tányérbetét /7/ a tányérfej /5/ menetes szárával összehúzva feszül be a szeleptányérba /6/. A tányérfej /5/ és a szeleptányér /6/ közötti gáztömörséget biztosítja a két alkatrész közötti "O" gyűrű /24/. A tányérfejhez /5/ csatlakozik a tengely /4/ az alsó rugótányérral /10/, melyet a rugó /16/ lefelé nyom, így biztosítván a gáztömör zárást a szelepen /8/. A rugó /16/ az előbb említett alsó /10/, illetve felső rugótányér /9/ között helyezkedik el. A felső rugótányér /9/ menet tel kapcsolódik a terhelőcsavarhoz /11/, amelyet a felső rugóházba /2/ beragasztott vezető dugó /13/ vezet meg. A terhelőcsavar /11/ helyzetét a vezető dugóban /13/ rögzítőgyűrű /seeger gyűrű/ /27/ biztosítja, továbbá a két alkatrész /11, 13/ között itt is megtalálható a gáztömörséget biztosító "O" gyűrű /22/. A kupak /12/ levétele után a terhelőcsavar /11/ forgatásával feszíthető, illetve lazítható a rugó /16/ /süllyeszthető, illetve emelhető a felső rugótányér /9//. A terhelőcsavar /11/ menetes végén levő rögzítő gyűrű /28/ megakadályozza a felső rugótányér /9/ véletlenszerű lehajtását, illetve a rugó /16/ túlfeszítését. Az alsó rugóházba /3/ besajtolt teflonbevonatú persely /31/ határozott vezetést és könnyű elmozdulást biztosít a tengely /4/ számára. Az előfeszített rugó /16/ ereje zárva tartja a szelepet mindaddig, amíg a közeg nyomása nem éri el a beállított nyitónyomás értékét /mely a rugó /16/ előfeszítésétől függ/. A nyitónyomás elérésekor a közeg átszivárog a szelep /8/ és a záró "O" gyűrű /24/ között. További nyomás növekedés esetén a záró "O" gyűrű /24/ elemelkedik a szelepről /8/ és megindul a közeg kiáramlása. A közeg áramlásából származó reakcióerő és a nyomás növekedés tovább nyitja a szelepet. A közeg nyomásának csökkenésekor a szeleptányér záróirányába mozdul el, majd - a zárónyomás elérésekor - gáztömören zár. 4. ÁTVÉTEL, SZÁLLÍTÁS A biztonsági lefúvató szelepet a gyártó a megrendelő igénye szerint nyomásszabályozó állomásba szerelve, vagy önálló termékként, egyedileg szállítja. Egyedi szállítás esetén a biztonsági szelep nyitónyomását a gyártó a megrendelő igénye szerint beállítja. A ki- és belépőcsonkok le vannak zárva. A csomagolás módját a szállítási szerződés rögzíti. A megrendelő a lefúvató átvételekor kapja meg a gépkönyvet, és a minőségi bizonyítványt. A termék normál zárttéri raktárban tárolható. A termék hosszabb időn keresztül, nedves helyen történő tárolása nem ajánlott. 8

9 3. ábra A biztonsági lefúvató szelepek szerkezeti felépítése 9

10 4. ÁTVÉTEL, SZÁLLÍTÁS A biztonsági lefúvató szelepet a gyártó a megrendelő igénye szerint nyomásszabályozó állomásba szerelve, vagy önálló termékként, egyedileg szállítja. Egyedi szállítás esetén a biztonsági szelep nyitónyomását a gyártó a megrendelő igénye szerint beállítja. A ki- és belépőcsonkok le vannak zárva. A csomagolás módját a szállítási szerződés rögzíti. A megrendelő a lefúvató átvételekor kapja meg a gépkönyvet, és a minőségi bizonyítványt. A termék normál zárttéri raktárban tárolható. A termék hosszabb időn keresztül, nedves helyen történő tárolása nem ajánlott. 5. TELEPITÉS, BEÉPITÉS Egyedi telepítés esetén a gyártó javasolja az alábbiak betartását: A biztonsági lefúvató szelep a 2. táblázat szerinti karimák közé építhető be. A kötés kialakításának módjában, a kötő ill. tömítőelemek megválasztásában a csővezetéki szabványok, illetve az üzemi körülmények által támasztott igények a mérvadóak. A gyártó javasolja a biztonsági szelep függőleges tengelyű beépítését (2. ábrán rajzolt helyzet). Szabadtéri telepítésnél kérjük vegye figyelembe a műszaki adatok között megadott hőmérsékleti tartományt, továbbá gondoskodjon a csapadék elleni védelemről. A kilépő oldali vezeték méreteit úgy kell megválasztani, hogy abban a nyomás esés miatt a lefúváskor kialakuló ellennyomás ne haladja meg a nyitónyomás 10 %- át. Gondoskodni kell róla, hogy a kilépő oldali vezetékbe csapadék, por, szemét, stb. ne kerülhessen. 6. ÜZEMBEHELYEZÉS, ÜZEMELTETÉS EZEN PONTBAN FOGLALT TEVÉKENYSÉGET CSAK MEGFELELŐ JOGOSULTSÁGGAL RENDELKEZŐ SZAKEMBEREK VÉGEZHETIK!!! Üzembehelyezéskor ellenőrizni kell a szilárdsági és tömörségi nyomáspróbáról készült jegyzőkönyvet, melyek hitelessége 1 év. Megismétlendő a nyomáspróba, ha a lefúvatót a tömörségi nyomáspróba időpontjától számított 6 hónap után helyezik üzembe. 10

11 Szemrevételezéssel ellenőrizni kell a telepítés szakszerűségét, a plombák sértetlenségét. Ezek után ellenőrizni kell a biztonsági szelepen beállított nyitónyomás értékének (p n ) helyességét. Ezt a szelep előtti nyomás (p 1 ) lassú emelésével végezhetjük el. (A nyitó nyomás az a szelep előtti nyomásérték, amelynél a - a lefúvatóhoz közel hajolva - füllel hallhatóan megkezdődik a közeg szivárgása.) A nyitónyomás értékének ellenőrzését minimum háromszor el kell végezni. A három mérés átlaga adja a beállított nyitónyomás értékét. A mérések eredményei max. ±5 %-kal térhetnek el az átlagtól. A biztonsági szelep üzemeltetése során legalább félévente karbantartási utasítás szerint ellenőrizni kell a lefúvató nyitónyomását és zárását. 7. KARBANTARTÁS Amennyiben a félévente történő ellenőrzések során rendellenesség nem tapasztalható, a biztonsági szelep különösebb karbantartást nem igényel. Célszerű az ellenőrzések során 3-szor, 4-szer - a nyomás változtatásával - kinyittatni, illetve lezáratni (úgymond megjáratni ) a szelepet. 6 évente azonban célszerű elvégezni a lefúvató karbantartását a karbantartási utasításban leírtak szerint. Amennyiben a biztonsági lefúvató szeleppel problémái adódnának, kérjük a javítást végeztesse a GÁZGÉP szervizszolgálat, vagy más, a GÁZGÉP termékek javítására, karbantartására jogosult vállalat szakembereivel. 8. BIZTONSÁGTECHNIKAI RENDELKEZÉSEK Földgázos, illetve egyéb tűz és robbanás veszélyes közeg használata esetén a berendezés 10 m-es körzetén belül a dohányzás és nyílt láng használata tilos! A lefúvató meghibásodása esetén, az általa védett rendszert üzemeltetni tilos! Gázszivárgás, gázömlés észlelésekor helyezze üzemen kívül a lefúvató által védett rendszert, majd haladéktalanul értesítse a területileg illetékes gázszolgáltató vállalatot. A szakemberek megérkezéséig a helyszint biztosítani kell, ha szükséges ehhez segítséget kell hívni. Meg kell akadályozni, hogy a veszélyeztetett területre illetéktelenek belépjenek. A tűzoltókészülékeket készenlétbe kell helyezni. 11
