1 TURBINÁS GÁZMÉRÕ

2

3 CGT TURBINÁS GÁZMÉRÕ Konstrukció és mûködés Általános mûszaki adatok Kimenõ mérési adatok Méretek és súlyok Teljesítmény Nyomás veszteség Üzembehelyezési és mûködési ajánlatok 2. oldal 3. oldal 4. oldal 5. oldal 7. oldal 8. oldal 8. oldal A CGT típusú turbinás gázmérõ család olyan áramlásmérõ konstrukció, amely a gázmennyiség mérésére alkalmas. A gázmérõket 6, m³/h átömlõ gázmennyiség mérésére használják. A CGT típusú mérõket fõleg ott alkalmazzák ahol nagy pontosságú mérésre, van szükség: földgáz szállításakor elsõdleges és másodlagos mérésekre földgáz és az iparban használatos, nem agresszív gázok ellenõrzõ méréseire gázmennyiség mérésére mûszaki célokból A mérõk alkalmasak agresszív gázok mérésére is. Az ilyen célra történõ alkalmazást egyedileg kell megvizsgálni az ügyfél és a COMMON S. A. közös megegyezése alapján.

4 KONSTRUKCIÓ ÉS MÛKÖDÉS A turbinás gázmérõ átáramlás alapján méri az átáramló gáz mennyiségét. A gáz egy beépített áramlásrendezõn áramlik át, amely arányosan elosztja a gázt egy gyûrû alakú nyíláson, és a turbina lapátokra irányítja azt. A turbina lapátokat az átáramló gáz hajtja és a forgás sebessége arányos az átáramló gáz mennyiségével. Az energia felhasználást, mint nyomás veszteséget kezeljük, és közel teljesen elhanyagolható, köszönhetõen a áramlásrendezõ berendezésnek, valamint a csúcstechnológiával készült golyóscsapágyaknak, az összes mérõrész legpontosabb tûrésének és azok pontos egytengelyûségének. A turbina lapátok mozgását mechanikusan fogaskerekek követik a beépített gáztömör és a hermetikus mágneses kuplung, ezek a kijelzõegységhez kapcsolódnak, amely a turbinás mérõtest tetején helyezkedik el, és mutatja az összesített átáramló gáz mennyiségét. A COMMON CGT turbinás gázmérõ család alapvetõ elemei a következõk: nyomásálló mérõ test bemenõ átáramlás kondicionáló mérõ mérõfej a turbina lapátokkal mágneses kuplung, mint átviteli eszköz a mérõ doboz és a mérõfej között olajozó rendszer (néhány mérõ önkenõ csapággyal van ellátva) Mérõfej Mágneses kuplung Mérõtest Áramlásrendezõ Mérõdoboz

5 ÁLTALÁNOS MÛSZAKI ADATOK KONSTRUKCIÓ ÉS MÛSZAKI ADATOK 1. táblázat Max. mért gázáram Qmin Min. mért gázáram Qmin Impulzussûrûség Ua [m³/impulzus] Nyomásosztály: Névleges átmérõ: PN16 - PN110, ANSI150 ANSI600, más nyomásosztályok külön kérésre DN50 DN300 Mérõtest: öntöttvas vagy szénacél Mérhetõ gázáram: m³/h Mérési tartomány: 1:20 atmoszférikus nyomáson Néhány kisebb mérõnek kisebb mérési tartománya van. A mérõ utáni vezeték mérete: minimum 2xDN. A mérõknek meg kell felelni az OIML R32 89 követelményeknek A melléklet Hõmérséklet tartomány: Megengedett közegek: Mûködési helyzet: gázhõmérséklet: -20 C +60 C környezeti hõmérséklet: -25 C +70 C Lásd 2. táblázat Vízszintes vagy függõleges

6 Mérési pontosság: EU követelmények és annál jobbak Legalább garantált: 2. ábra: Jellemzõ mérési hiba görbe 1 bar-nál kisebb nyomáson zöld görbe 5 bar-nál nagyobb nyomáson kék görbe Gáz Vegyjel (képlet) Sûrûség [kg/m³] Levegõhöz viszonyított sûrûség Gázmérõ kivitele Argon Bután Széndioxid Szénmonoxid Etán Etilén Hélium Metán 2. táblázat: A legismertebb gázok fizikai tulajdonságai, melyek leolvashatók a CGT turbinás gázmérõvel, a sûrûség 101,325 kpa és 20ºC on. Földgáz Nitrogén Propán Acetilén speciális IIC Hidrogén speciális IIC Levegõ MÉRÉSI KIMENETEK NYOMÁS ÉS HÕMÉRSÉKLET TELJESÍTMÉNYEK A mûködési nyomás (referencianyomás) vehetõ a pr jelölésû nyomás mintavételi csapokon, a mérõtest mindkét oldalán. A DN100 és annál nagyobb méretû mérõk opcionálisan 2 hõmérséklet mintavételi csappal szerelhetõek fel a gáz hõmérsékletének mérésére. IMPULZUSÉRZÉKELÕK A mechanikus kijelzõ egység jelzi a mért gáz tényleges mennyiségét a mûködési hõmérsékleten és mûködési nyomáson. Tengelye körül 350 -al elfordítható, hogy a leolvasást és az impulzus érzékelõ csatlakoztatását megkönnyítse. A kijelzõ egy alacsony frekvenciás LFK-val van ellátva egy rezgõnyelves impulzusadóval csatlakoztatva, normál kivitelben. Külön kérésre a kijelzõ felszerelhetõ: LFI indukciós impulzusérzékelõvel (NAMUR) HF indukciós impulzusérzékelõvel (NAMUR)

7 MÉRÉSI KIMENETEK 3. táblázat: Gyújtószikramentes áramkörök tápáramforrásának megengedhetõ paraméterei. 2. ábra A mérési helyzet A CGT turbinás gázmérõk esetében a DN100 DN300 felszerelhetõk max. 10 impulzusérzékelõvel, amíg a DN50 DN80 8 impulzusérzékelõvel LFK alacsony frekvenciás reedcsõves impulzusérzékelõ LFK1, LFK2 LFI alacsony frekvenciás indukciós impulzusérzékelõ LFI1, LFI2 HF indukciós impulzusérzékelõ a kijelzõben HF1, HF2 HF indukciós impulzusérzékelõ a turbinás lapát felett HF3, HF4 HF indukciós impulzusérzékelõ a referencia lapát felett HF5, HF6 AFK nem megtéveszthetõ reedcsõ AFK A turbinák lapátjai hagyományosan, alumíniumból készültek. Ez teszi lehetõvé, hogy minden egyes CGT turbinás gázmérõ HF indukciós impulzusérzékelõkkel legyen ellátva. A turbina kerék cseréje extra költséggel nem jár. 3. ábra Impulzus érzékelõ érintkezõcsap számozása a 1 és 2 dugaszolóaljzatokon Érintkezõcsap száma 1 Dugalj impulzusérzékelõk 2 Dugalj impulzusérzékelõk A dugaszoló aljzatok a TUCHEL érintkezõcsap C H számaihoz illeszkednek 4. ábra HF impulzusadó dugaszoló aljzatában az impulzusérzékelõ érintkezõcsap számozása a mérõtestben van Érintkezõcsap száma HF turbina kerék felett HF feletti referencia kerék A dugaszoló aljzatok a TUCHEL érintkezõcsap C D004Ê100 számaihoz illeszkednek

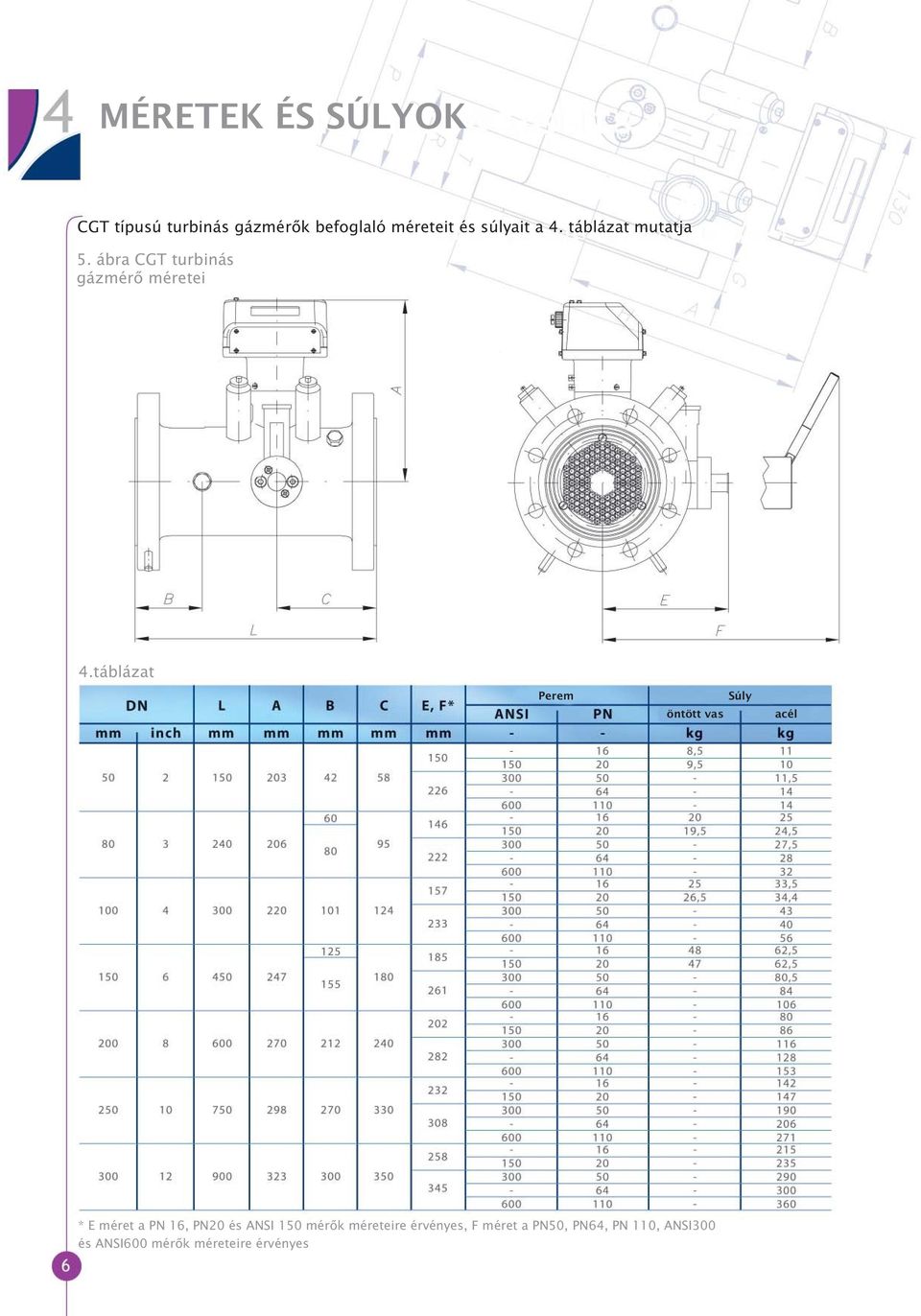

8 MÉRETEK ÉS SÚLYOK CGT típusú turbinás gázmérõk befoglaló méreteit és súlyait a 4. táblázat mutatja 5. ábra CGT turbinás gázmérõ méretei 4.táblázat Perem Súly öntött vas acél * E méret a PN 16, PN20 és ANSI 150 mérõk méreteire érvényes, F méret a PN50, PN64, PN 110, ANSI300 és ANSI600 mérõk méreteire érvényes

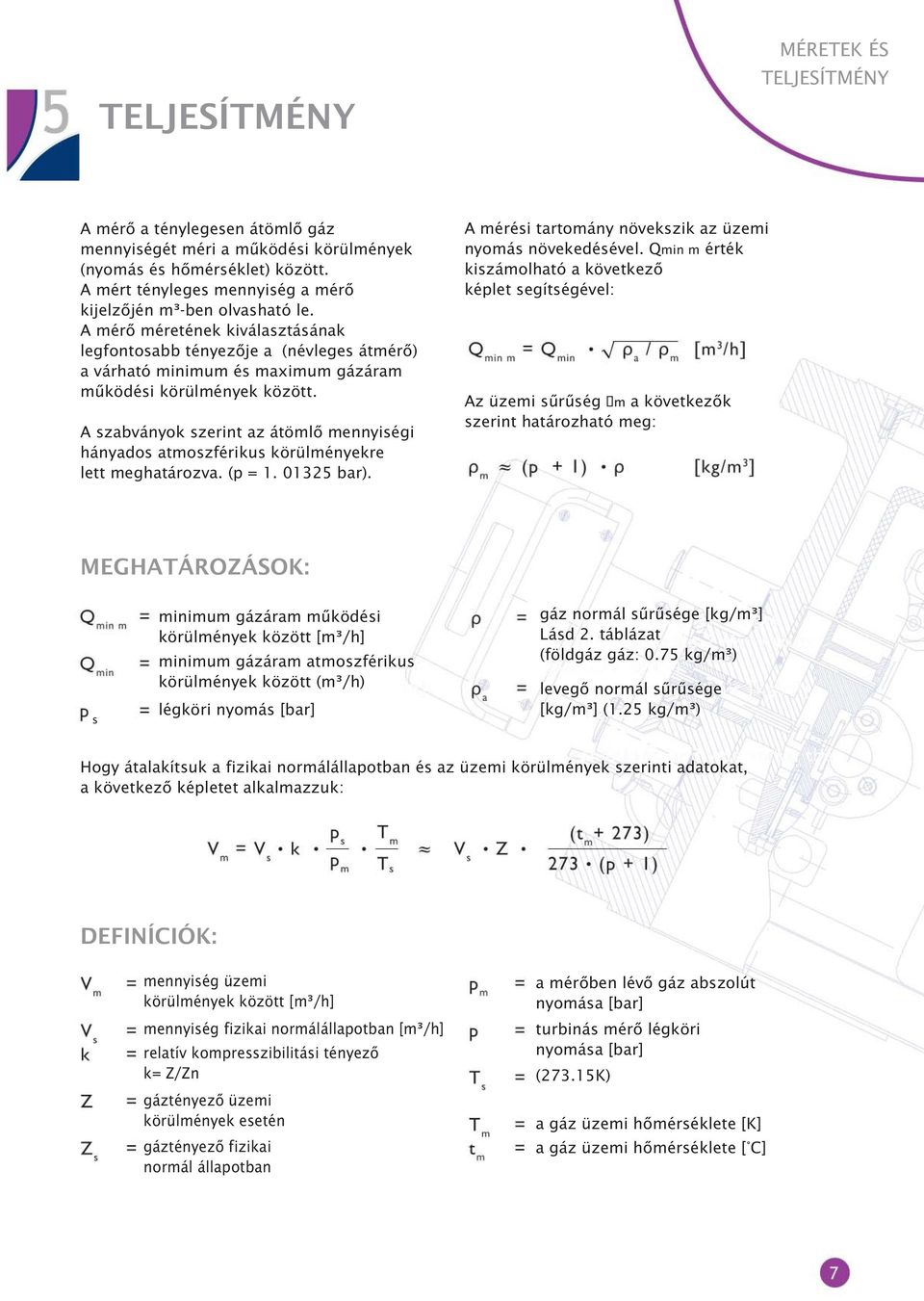

9 TELJESÍTMÉNY MÉRETEK ÉS TELJESÍTMÉNY A mérõ a ténylegesen átömlõ gáz mennyiségét méri a mûködési körülmények (nyomás és hõmérséklet) között. A mért tényleges mennyiség a mérõ kijelzõjén m³-ben olvasható le. A mérõ méretének kiválasztásának legfontosabb tényezõje a (névleges átmérõ) a várható minimum és maximum gázáram mûködési körülmények között. A szabványok szerint az átömlõ mennyiségi hányados atmoszférikus körülményekre lett meghatározva. (p = bar). A mérési tartomány növekszik az üzemi nyomás növekedésével. Qmin m érték kiszámolható a következõ képlet segítségével: Az üzemi sûrûség ñm a következõk szerint határozható meg: MEGHATÁROZÁSOK: s minimum gázáram mûködési körülmények között [m³/h] minimum gázáram atmoszférikus körülmények között (m³/h) légköri nyomás [bar] gáz normál sûrûsége [kg/m³] Lásd 2. táblázat (földgáz gáz: 0.75 kg/m³) levegõ normál sûrûsége [kg/m³] (1.25 kg/m³) Hogy átalakítsuk a fizikai normálállapotban és az üzemi körülmények szerinti adatokat, a következõ képletet alkalmazzuk: DEFINÍCIÓK: mennyiség üzemi körülmények között [m³/h] mennyiség fizikai normálállapotban [m³/h] relatív kompresszibilitási tényezõ k= Z/Zn gáztényezõ üzemi körülmények esetén gáztényezõ fizikai normál állapotban a mérõben lévõ gáz abszolút nyomása [bar] turbinás mérõ légköri nyomása [bar] (273.15K) a gáz üzemi hõmérséklete [K] a gáz üzemi hõmérséklete [ C]

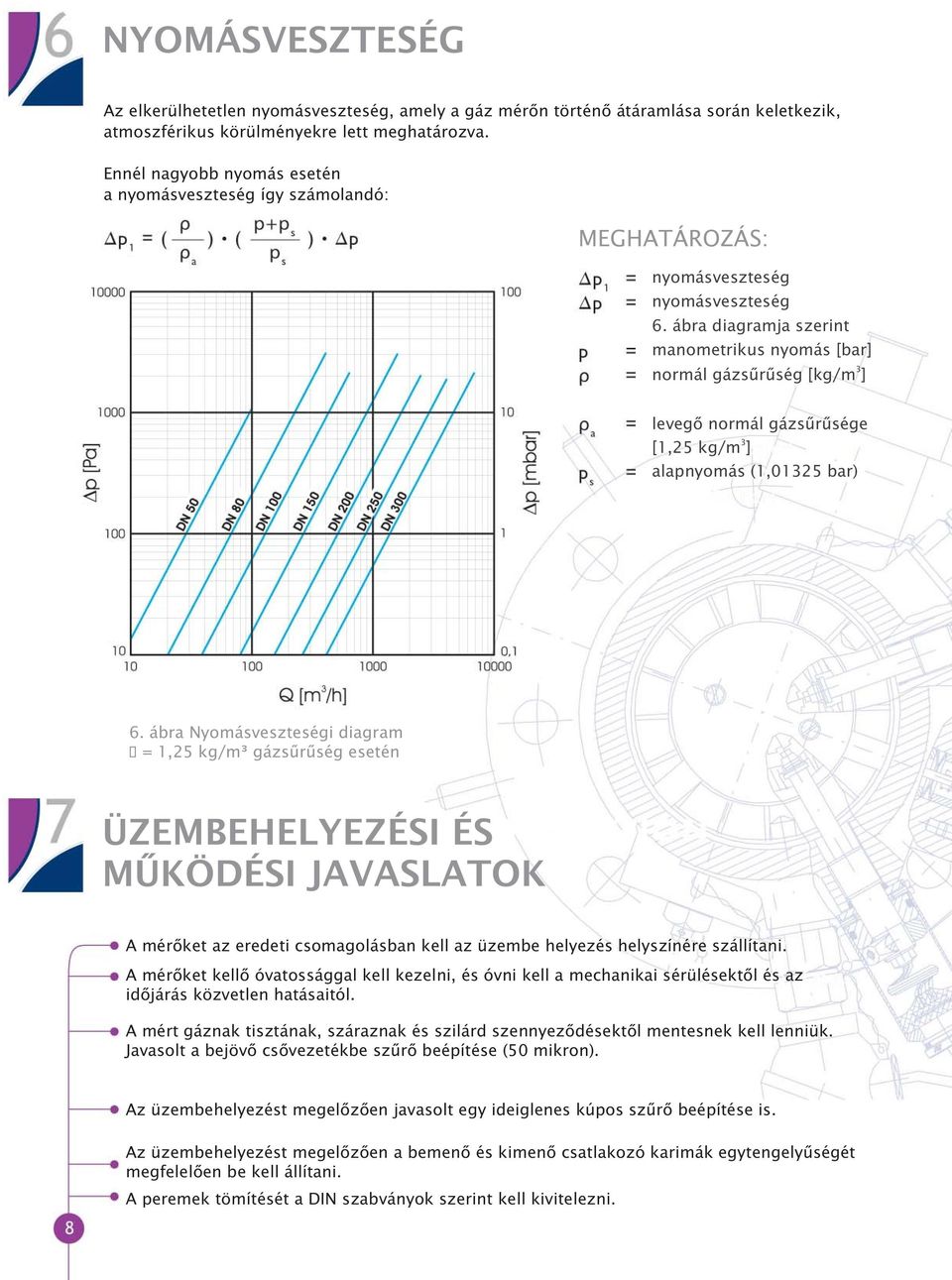

10 NYOMÁSVESZTESÉG Az elkerülhetetlen nyomásveszteség, amely a gáz mérõn történõ átáramlása során keletkezik, atmoszférikus körülményekre lett meghatározva. Ennél nagyobb nyomás esetén a nyomásveszteség így számolandó: MEGHATÁROZÁS: nyomásveszteség nyomásveszteség 6. ábra diagramja szerint manometrikus nyomás [bar] normál gázsûrûség [kg/m 3 ] levegõ normál gázsûrûsége [1,25 kg/m 3 ] alapnyomás (1,01325 bar) 6. ábra Nyomásveszteségi diagram ñ = 1,25 kg/m³ gázsûrûség esetén ÜZEMBEHELYEZÉSI ÉS MÛKÖDÉSI JAVASLATOK A mérõket az eredeti csomagolásban kell az üzembe helyezés helyszínére szállítani. A mérõket kellõ óvatossággal kell kezelni, és óvni kell a mechanikai sérülésektõl és az idõjárás közvetlen hatásaitól. A mért gáznak tisztának, száraznak és szilárd szennyezõdésektõl mentesnek kell lenniük. Javasolt a bejövõ csõvezetékbe szûrõ beépítése (50 mikron). Az üzembehelyezést megelõzõen javasolt egy ideiglenes kúpos szûrõ beépítése is. Az üzembehelyezést megelõzõen a bemenõ és kimenõ csatlakozó karimák egytengelyûségét megfelelõen be kell állítani. A peremek tömítését a DIN szabványok szerint kell kivitelezni.

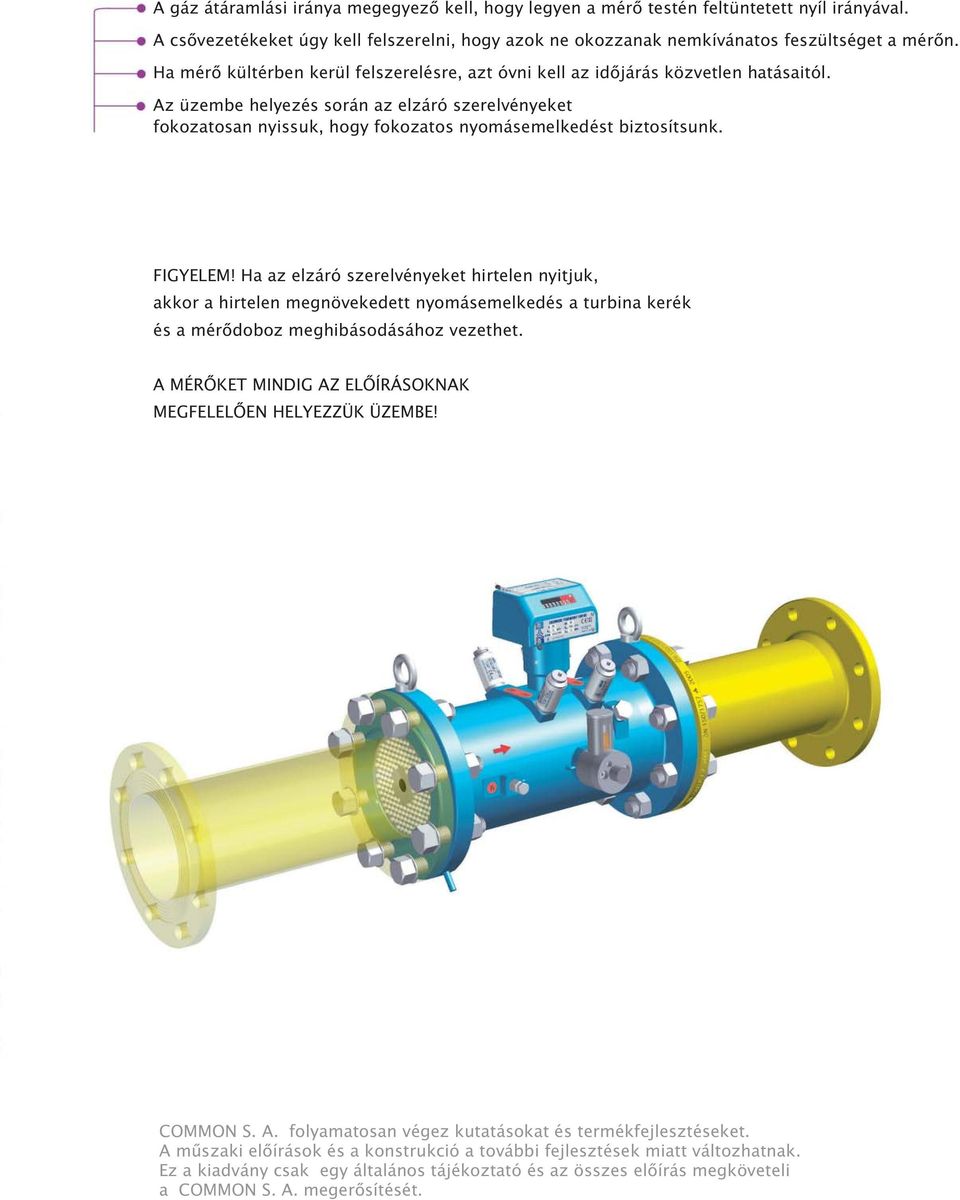

11 A gáz átáramlási iránya megegyezõ kell, hogy legyen a mérõ testén feltüntetett nyíl irányával. A csõvezetékeket úgy kell felszerelni, hogy azok ne okozzanak nemkívánatos feszültséget a mérõn. Ha mérõ kültérben kerül felszerelésre, azt óvni kell az idõjárás közvetlen hatásaitól. Az üzembe helyezés során az elzáró szerelvényeket fokozatosan nyissuk, hogy fokozatos nyomásemelkedést biztosítsunk. FIGYELEM! Ha az elzáró szerelvényeket hirtelen nyitjuk, akkor a hirtelen megnövekedett nyomásemelkedés a turbina kerék és a mérõdoboz meghibásodásához vezethet. A MÉRÕKET MINDIG AZ ELÕÍRÁSOKNAK MEGFELELÕEN HELYEZZÜK ÜZEMBE! COMMON S. A. folyamatosan végez kutatásokat és termékfejlesztéseket. A mûszaki elõírások és a konstrukció a további fejlesztések miatt változhatnak. Ez a kiadvány csak egy általános tájékoztató és az összes elõírás megköveteli a COMMON S. A. megerõsítését.

12 AZ ÖN PARTNERE: H-1122 Budapest, Városmajor utca 7-9. Tel./fax: (36 1)
