Üzemeltetési és szerelési utasítás

Átírás

1 Elzárószelep csőmembrános szelepszártömitéssel 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Utalások a veszélyre Jelképek jelentése Biztonsági fogalmak Raktározás és szállítás Műszaki leírás Alkalmazási terület Mûködésmód Ábrák Alkatrészjegyzék Mûszaki adatok - megjegyzések Adattábla Szerelés Általános szerelési szabályok Szerelési szabályok behegeszthetõ szerelvénynél.7 Tartalomjegyzék 5.3 Szerelési szabályok tehermentesített szeleptányéros szerelvénynél Szerelési szabályok laza tányéros szerelvénynél Szerelési szabályok végálláskapcsolóval ellátott szerelvénynél Üzembe helyezés Kezelés és karbantartás Zsírzógomb rendeltetése / Helyzetrögzítõ Üzemzavarok okai és megszüntetésük Hibakereső táblázat A szerelvény, ill. felsőrész leszerelése Garancia / Jótállás Megfelelőségi nyilatkozat Rev magyar (ungarisch)

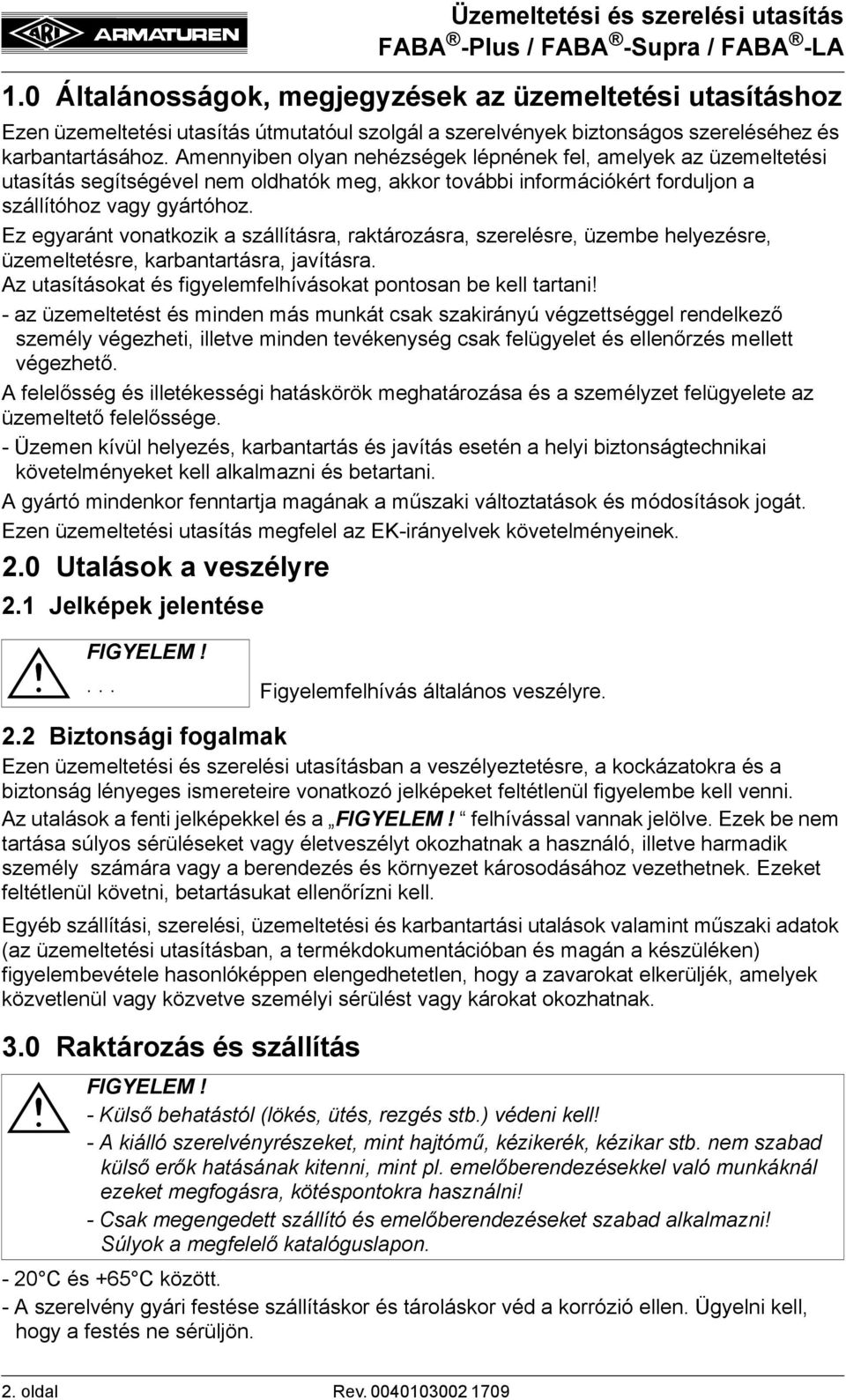

2 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Ezen üzemeltetési utasítás útmutatóul szolgál a szerelvények biztonságos szereléséhez és karbantartásához. Amennyiben olyan nehézségek lépnének fel, amelyek az üzemeltetési utasítás segítségével nem oldhatók meg, akkor további információkért forduljon a szállítóhoz vagy gyártóhoz. Ez egyaránt vonatkozik a szállításra, raktározásra, szerelésre, üzembe helyezésre, üzemeltetésre, karbantartásra, javításra. Az utasításokat és figyelemfelhívásokat pontosan be kell tartani! - az üzemeltetést és minden más munkát csak szakirányú végzettséggel rendelkező személy végezheti, illetve minden tevékenység csak felügyelet és ellenőrzés mellett végezhető. A felelősség és illetékességi hatáskörök meghatározása és a személyzet felügyelete az üzemeltető felelőssége. - Üzemen kívül helyezés, karbantartás és javítás esetén a helyi biztonságtechnikai követelményeket kell alkalmazni és betartani. A gyártó mindenkor fenntartja magának a műszaki változtatások és módosítások jogát. Ezen üzemeltetési utasítás megfelel az EK-irányelvek követelményeinek. 2.0 Utalások a veszélyre 2.1 Jelképek jelentése... Figyelemfelhívás általános veszélyre. 2.2 Biztonsági fogalmak Ezen üzemeltetési és szerelési utasításban a veszélyeztetésre, a kockázatokra és a biztonság lényeges ismereteire vonatkozó jelképeket feltétlenül figyelembe kell venni. Az utalások a fenti jelképekkel és a felhívással vannak jelölve. Ezek be nem tartása súlyos sérüléseket vagy életveszélyt okozhatnak a használó, illetve harmadik személy számára vagy a berendezés és környezet károsodásához vezethetnek. Ezeket feltétlenül követni, betartásukat ellenőrízni kell. Egyéb szállítási, szerelési, üzemeltetési és karbantartási utalások valamint műszaki adatok (az üzemeltetési utasításban, a termékdokumentációban és magán a készüléken) figyelembevétele hasonlóképpen elengedhetetlen, hogy a zavarokat elkerüljék, amelyek közvetlenül vagy közvetve személyi sérülést vagy károkat okozhatnak. 3.0 Raktározás és szállítás - Külső behatástól (lökés, ütés, rezgés stb.) védeni kell! - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon C és +65 C között. - A szerelvény gyári festése szállításkor és tároláskor véd a korrózió ellen. Ügyelni kell, hogy a festés ne sérüljön. 2. oldal Rev

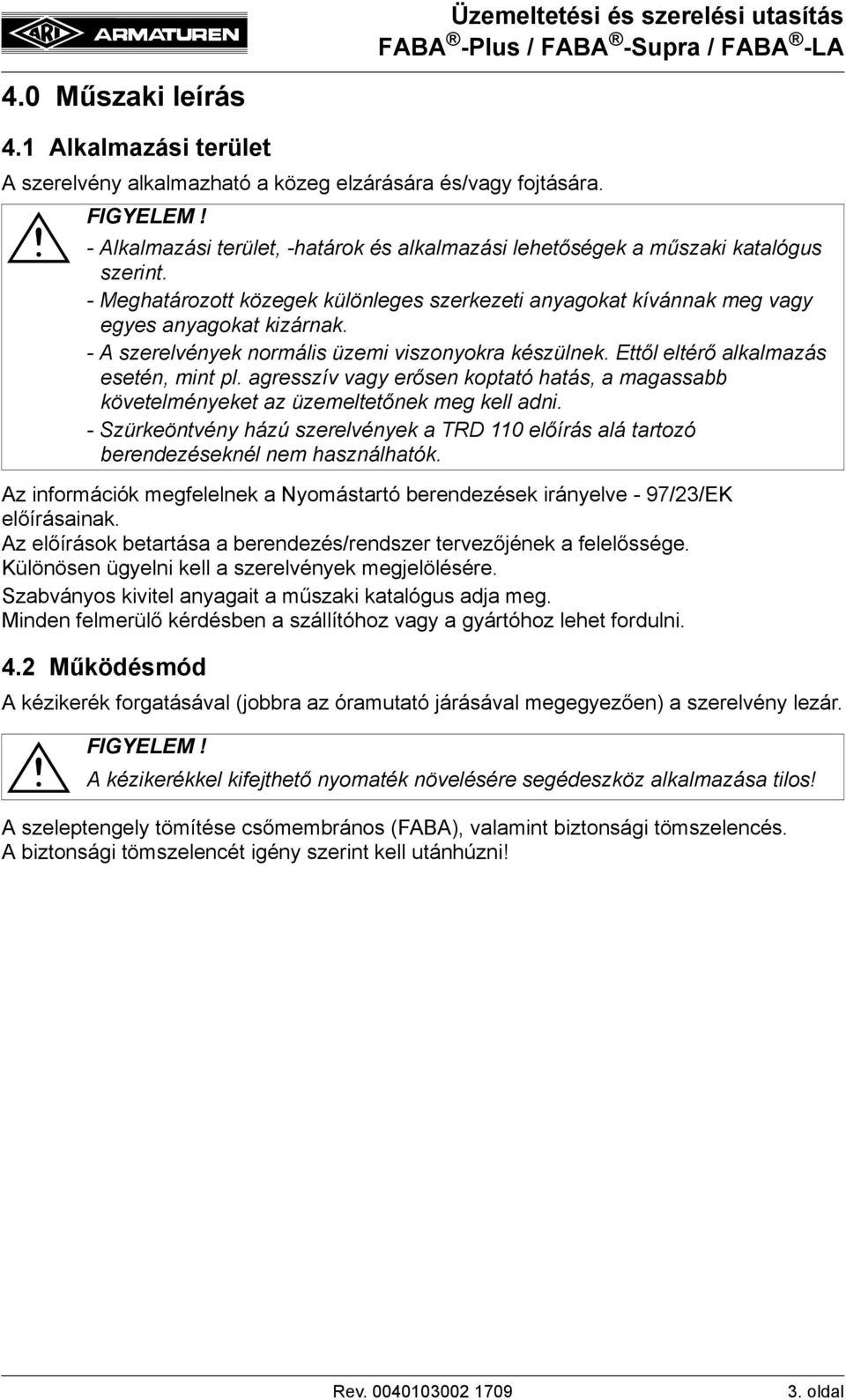

3 4.0 Műszaki leírás 4.1 Alkalmazási terület A szerelvény alkalmazható a közeg elzárására és/vagy fojtására. - Alkalmazási terület, -határok és alkalmazási lehetőségek a műszaki katalógus szerint. - Meghatározott közegek különleges szerkezeti anyagokat kívánnak meg vagy egyes anyagokat kizárnak. - A szerelvények normális üzemi viszonyokra készülnek. Ettől eltérő alkalmazás esetén, mint pl. agresszív vagy erősen koptató hatás, a magassabb követelményeket az üzemeltetőnek meg kell adni. - Szürkeöntvény házú szerelvények a TRD 110 előírás alá tartozó berendezéseknél nem használhatók. Az információk megfelelnek a Nyomástartó berendezések irányelve - 97/23/EK előírásainak. Az előírások betartása a berendezés/rendszer tervezőjének a felelőssége. Különösen ügyelni kell a szerelvények megjelölésére. Szabványos kivitel anyagait a műszaki katalógus adja meg. Minden felmerülő kérdésben a szállítóhoz vagy a gyártóhoz lehet fordulni. 4.2 Működésmód A kézikerék forgatásával (jobbra az óramutató járásával megegyezően) a szerelvény lezár. A kézikerékkel kifejthető nyomaték növelésére segédeszköz alkalmazása tilos! A szeleptengely tömítése csőmembrános (FABA), valamint biztonsági tömszelencés. A biztonsági tömszelencét igény szerint kell utánhúzni! Rev oldal

4 4.3 Ábrák 1. ábra ABA -Plus - DG (átmeneti) 2. ábra FABA -LA (hosszított nyakú) 3. ábra FABA -Plus - Y SE (Y, behegszthető) 4. ábra FABA -Plus - DG SE (behegeszthető) 4. oldal Rev

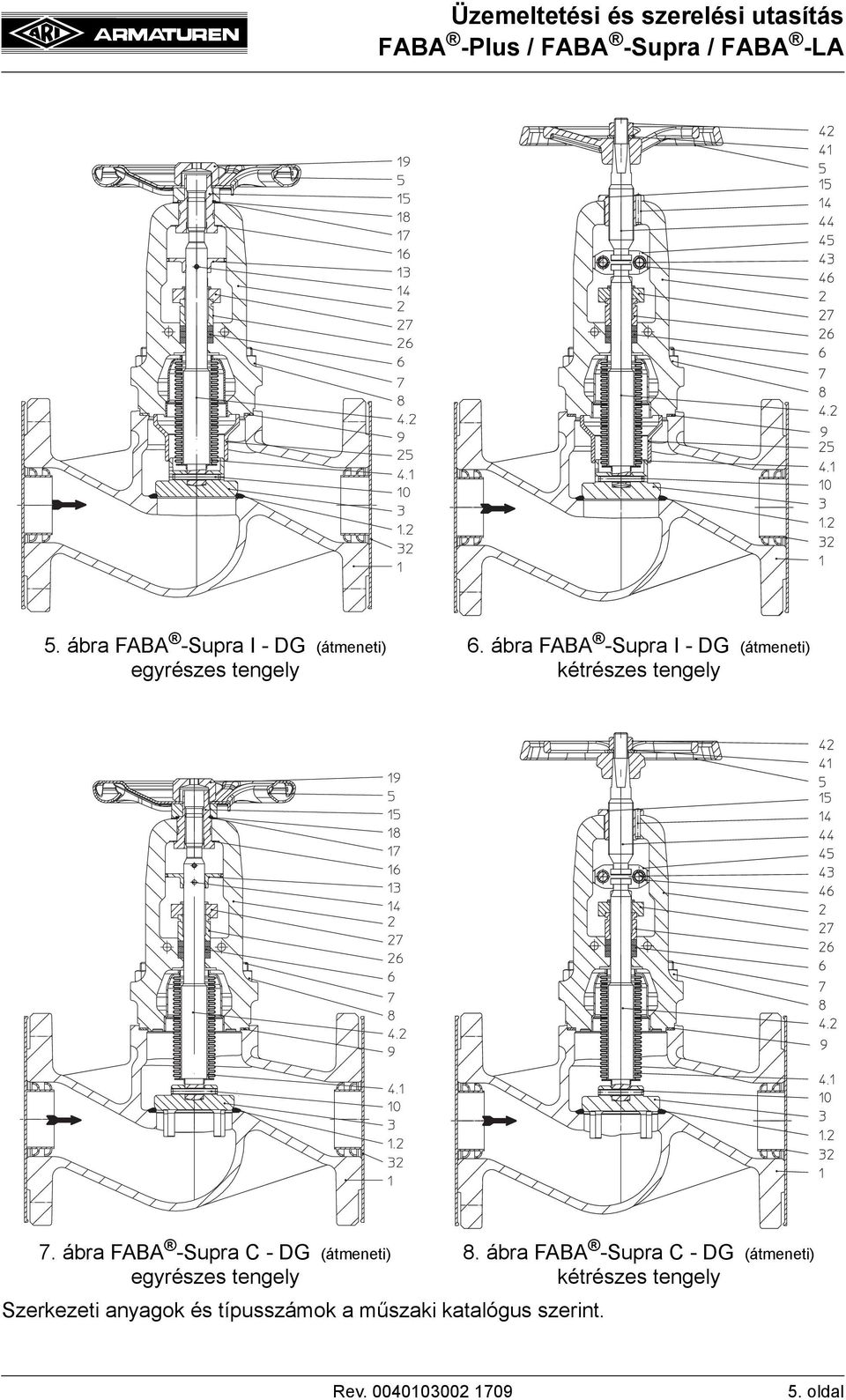

5 5. ábra FABA -Supra I - DG (átmeneti) egyrészes tengely 6. ábra FABA -Supra I - DG (átmeneti) kétrészes tengely 7. ábra FABA -Supra C - DG (átmeneti) egyrészes tengely Szerkezeti anyagok és típusszámok a műszaki katalógus szerint. 8. ábra FABA -Supra C - DG (átmeneti) kétrészes tengely Rev oldal

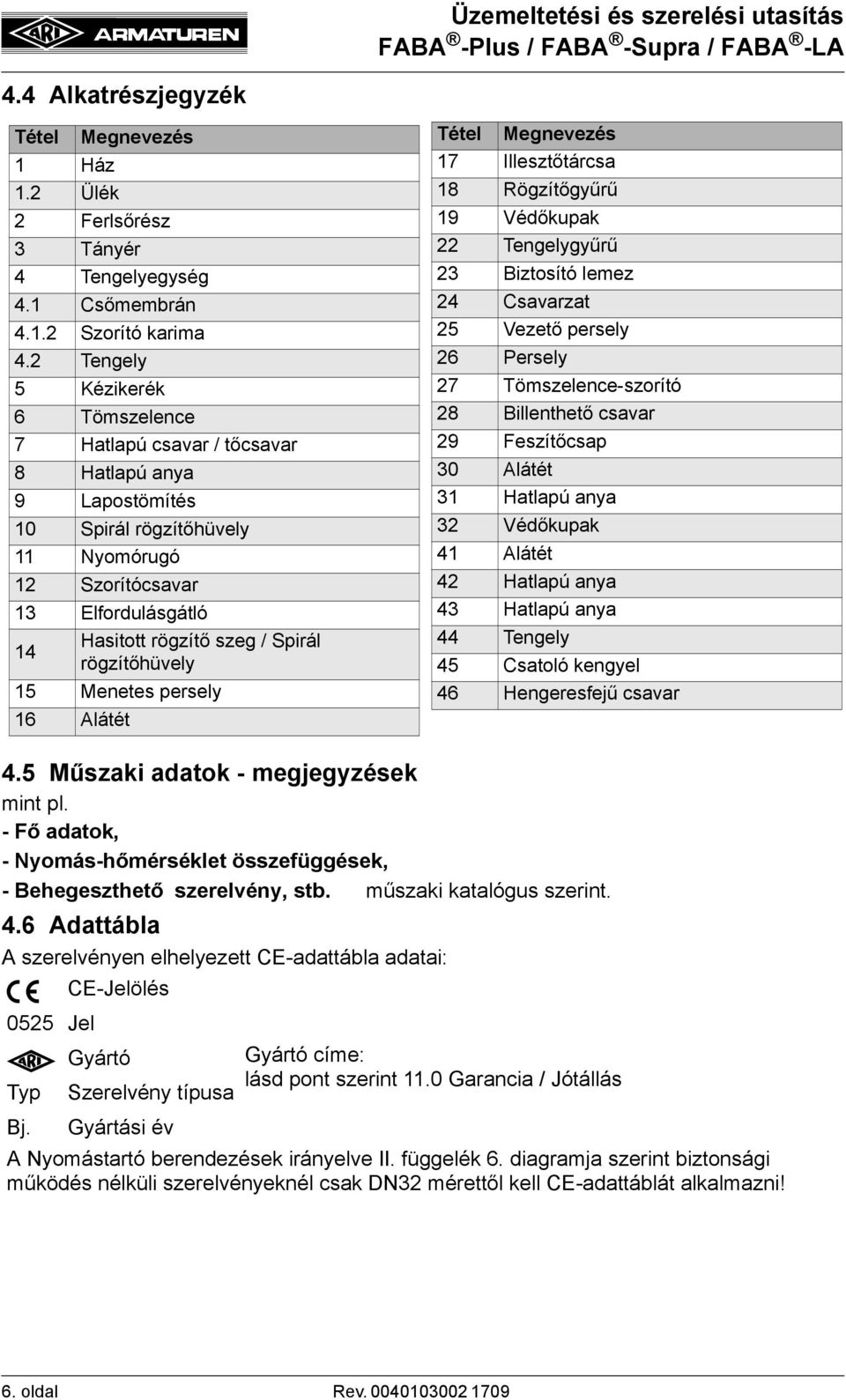

6 4.4 Alkatrészjegyzék Tétel Megnevezés 1 Ház 1.2 Ülék 2 Ferlsőrész 3 Tányér 4 Tengelyegység 4.1 Csőmembrán Szorító karima 4.2 Tengely 5 Kézikerék 6 Tömszelence 7 Hatlapú csavar / tőcsavar 8 Hatlapú anya 9 Lapostömítés 10 Spirál rögzítőhüvely 11 Nyomórugó 12 Szorítócsavar 13 Elfordulásgátló Hasitott rögzítő szeg / Spirál 14 rögzítőhüvely 15 Menetes persely 16 Alátét Tétel Megnevezés 17 Illesztőtárcsa 18 Rögzítőgyűrű 19 Védőkupak 22 Tengelygyűrű 23 Biztosító lemez 24 Csavarzat 25 Vezető persely 26 Persely 27 Tömszelence-szorító 28 Billenthető csavar 29 Feszítőcsap 30 Alátét 31 Hatlapú anya 32 Védőkupak 41 Alátét 42 Hatlapú anya 43 Hatlapú anya 44 Tengely 45 Csatoló kengyel 46 Hengeresfejű csavar 4.5 Műszaki adatok - megjegyzések mint pl. - Fő adatok, - Nyomás-hőmérséklet összefüggések, - Behegeszthető szerelvény, stb. műszaki katalógus szerint. 4.6 Adattábla A szerelvényen elhelyezett CE-adattábla adatai: CE-Jelölés 0525 Jel Gyártó Gyártó címe: lásd pont szerint 11.0 Garancia / Jótállás Typ Szerelvény típusa Bj. Gyártási év A Nyomástartó berendezések irányelve II. függelék 6. diagramja szerint biztonsági működés nélküli szerelvényeknél csak DN32 mérettől kell CE-adattáblát alkalmazni! 6. oldal Rev

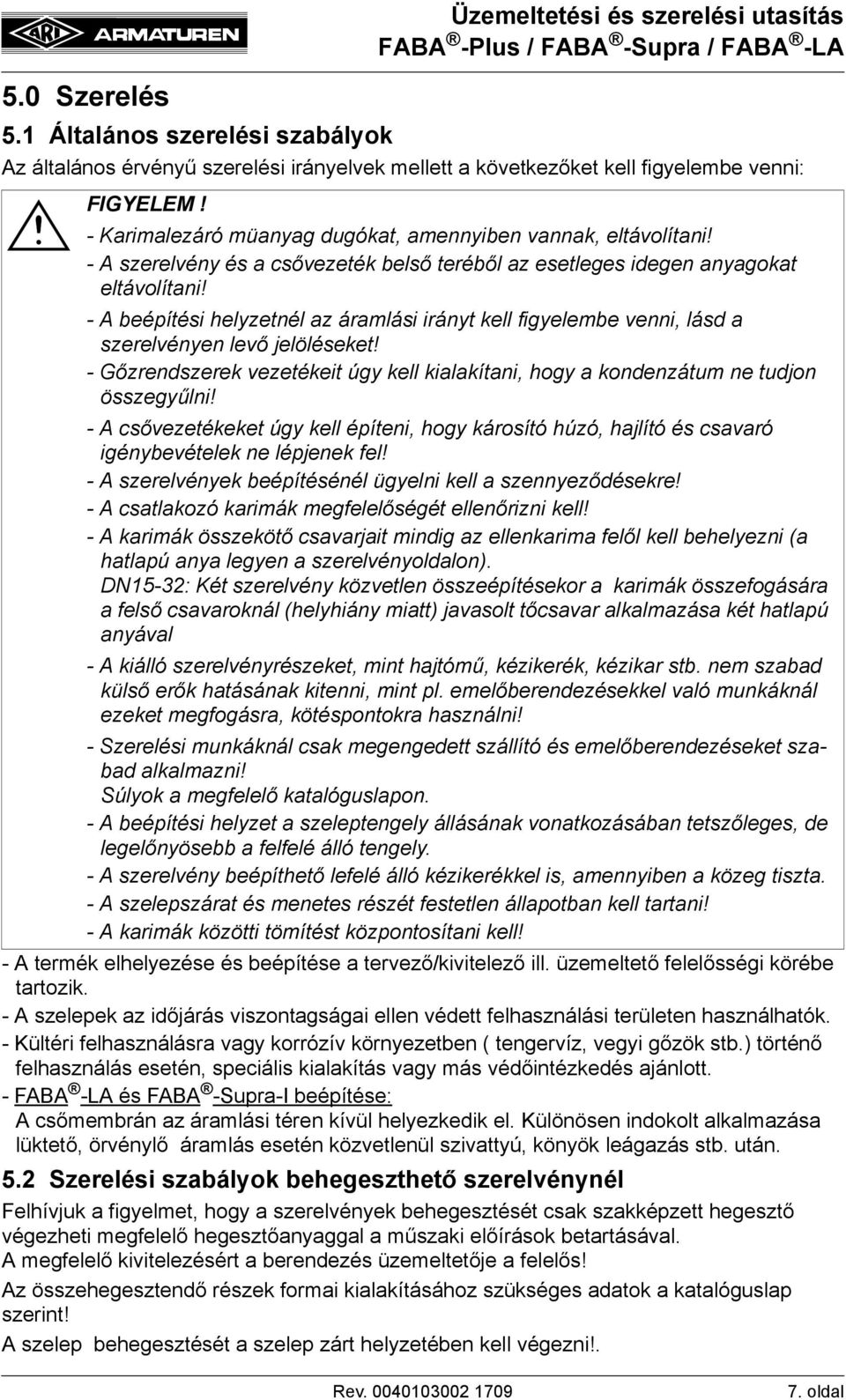

7 5.0 Szerelés Üzemeltetési és szerelési utasítás 5.1 Általános szerelési szabályok Az általános érvényű szerelési irányelvek mellett a következőket kell figyelembe venni: - Karimalezáró müanyag dugókat, amennyiben vannak, eltávolítani! - A szerelvény és a csővezeték belső teréből az esetleges idegen anyagokat eltávolítani! - A beépítési helyzetnél az áramlási irányt kell figyelembe venni, lásd a szerelvényen levő jelöléseket! - Gőzrendszerek vezetékeit úgy kell kialakítani, hogy a kondenzátum ne tudjon összegyűlni! - A csővezetékeket úgy kell építeni, hogy károsító húzó, hajlító és csavaró igénybevételek ne lépjenek fel! - A szerelvények beépítésénél ügyelni kell a szennyeződésekre! - A csatlakozó karimák megfelelőségét ellenőrizni kell! - A karimák összekötő csavarjait mindig az ellenkarima felől kell behelyezni (a hatlapú anya legyen a szerelvényoldalon). DN15-32: Két szerelvény közvetlen összeépítésekor a karimák összefogására a felső csavaroknál (helyhiány miatt) javasolt tőcsavar alkalmazása két hatlapú anyával - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Szerelési munkáknál csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon. - A beépítési helyzet a szeleptengely állásának vonatkozásában tetszőleges, de legelőnyösebb a felfelé álló tengely. - A szerelvény beépíthető lefelé álló kézikerékkel is, amennyiben a közeg tiszta. - A szelepszárat és menetes részét festetlen állapotban kell tartani! - A karimák közötti tömítést központosítani kell! - A termék elhelyezése és beépítése a tervező/kivitelező ill. üzemeltető felelősségi körébe tartozik. - A szelepek az időjárás viszontagságai ellen védett felhasználási területen használhatók. - Kültéri felhasználásra vagy korrózív környezetben ( tengervíz, vegyi gőzök stb.) történő felhasználás esetén, speciális kialakítás vagy más védőintézkedés ajánlott. - FABA -LA és FABA -Supra-I beépítése: A csőmembrán az áramlási téren kívül helyezkedik el. Különösen indokolt alkalmazása lüktető, örvénylő áramlás esetén közvetlenül szivattyú, könyök leágazás stb. után. 5.2 Szerelési szabályok behegeszthető szerelvénynél Felhívjuk a figyelmet, hogy a szerelvények behegesztését csak szakképzett hegesztő végezheti megfelelő hegesztőanyaggal a műszaki előírások betartásával. A megfelelő kivitelezésért a berendezés üzemeltetője a felelős! Az összehegesztendő részek formai kialakításához szükséges adatok a katalóguslap szerint! A szelep behegesztését a szelep zárt helyzetében kell végezni!. Rev oldal

8 5.3 Szerelési szabályok tehermentesített szeleptányéros szerelvénynél Az ARI-elzárószerelvényeknél az alábbi táblázatban zárt állapotra megadott nyomáskülönbség túllépése esetén tehermentesített szeleptányér alkalmazása szükséges! Tehermentesített szeleptányérral ellátott szerelvényt úgy kell beépíteni, hogy a közeg nyomása a szeleptányér (3. tétel) felső részére hasson és a szeleptengely függőleges helyzetben legyen!! Áramlási irányra ügyelni! 9. ábra Működés: A szerelvény zárt helyzetéből a szeleptengelyt a kézikerék balra forgatásával (óramutató járásával ellentétesen) kell egy kissé megemelni, ekkor a szeleptányér (3. tétel) felső részén a kiegyenlítő (3.1 tétel) nyílik. Ezután a nyomáskiegyenlítődés bekövetkezik. Miután a nyomás az alábbi táblázatban megadott értékig kiegyenlitődik, lehet a kézikerék további forgatásával a szerelvényt nyitni. Tehermentesített DN szeleptányér Nyomáskülönbség Dp 25 bar 21 bar 14 bar 9 bar 6 bar 4,5 bar 3,5 bar 1,5 bar - A tehermentesített szeleptányér működése csak zárt csőrendszerben hatékony. - Szabad kifolyás esetén a közeg nyomáskiegyenlítődése nem tud kialakulni. - Más műszaki megoldást (pl. kerülő vezeték kiépítését) kell alkalmazni amennyiben a tehermentesítő szeleptányérnál nem alakul ki elegendő nyomáskiegyenlítődés. 8. oldal Rev

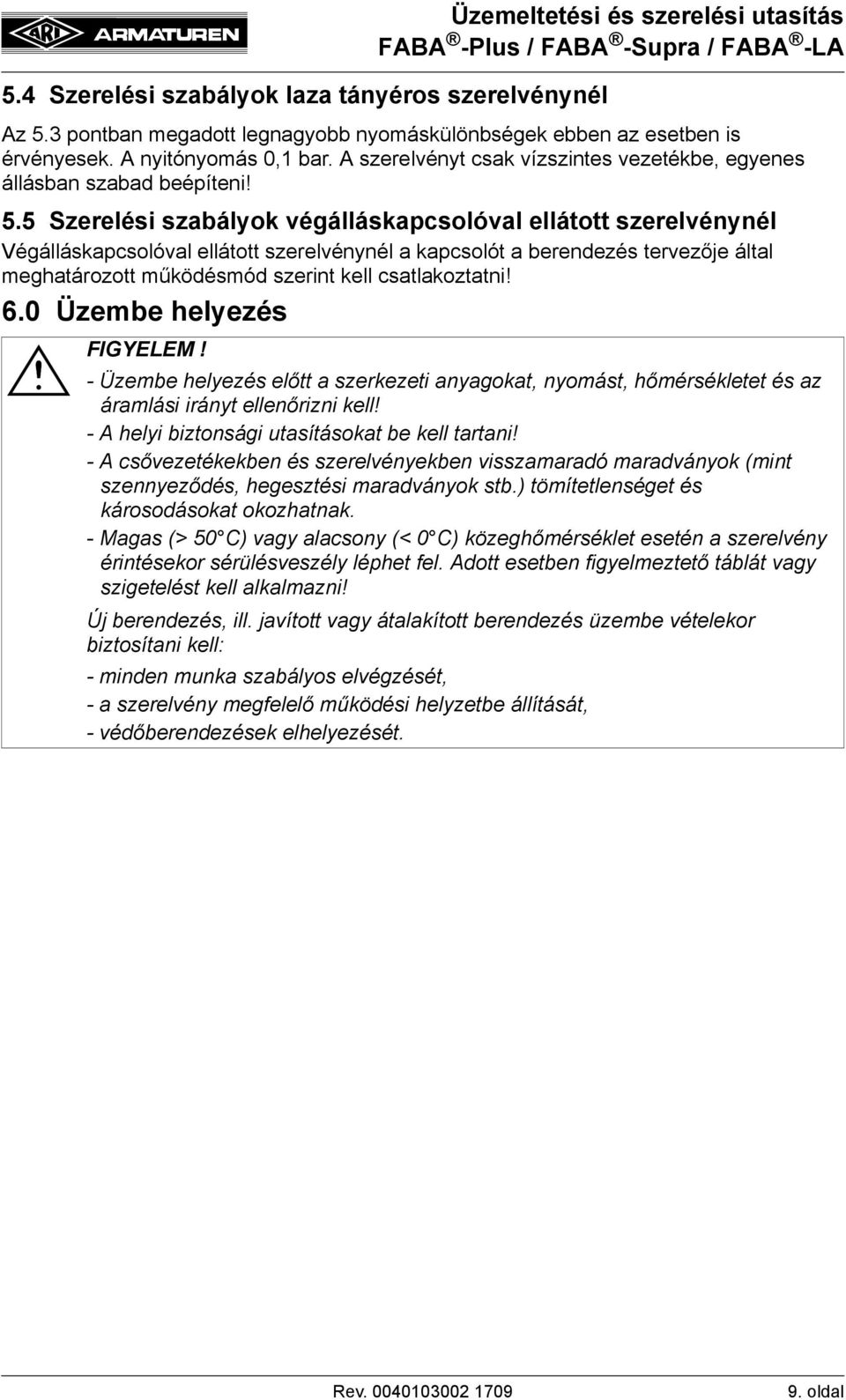

9 5.4 Szerelési szabályok laza tányéros szerelvénynél Üzemeltetési és szerelési utasítás Az 5.3 pontban megadott legnagyobb nyomáskülönbségek ebben az esetben is érvényesek. A nyitónyomás 0,1 bar. A szerelvényt csak vízszintes vezetékbe, egyenes állásban szabad beépíteni! 5.5 Szerelési szabályok végálláskapcsolóval ellátott szerelvénynél Végálláskapcsolóval ellátott szerelvénynél a kapcsolót a berendezés tervezője által meghatározott működésmód szerint kell csatlakoztatni! 6.0 Üzembe helyezés - Üzembe helyezés előtt a szerkezeti anyagokat, nyomást, hőmérsékletet és az áramlási irányt ellenőrizni kell! - A helyi biztonsági utasításokat be kell tartani! - A csővezetékekben és szerelvényekben visszamaradó maradványok (mint szennyeződés, hegesztési maradványok stb.) tömítetlenséget és károsodásokat okozhatnak. - Magas (> 50 C) vagy alacsony (< 0 C) közeghőmérséklet esetén a szerelvény érintésekor sérülésveszély léphet fel. Adott esetben figyelmeztető táblát vagy szigetelést kell alkalmazni! Új berendezés, ill. javított vagy átalakított berendezés üzembe vételekor biztosítani kell: - minden munka szabályos elvégzését, - a szerelvény megfelelő működési helyzetbe állítását, - védőberendezések elhelyezését. Rev oldal

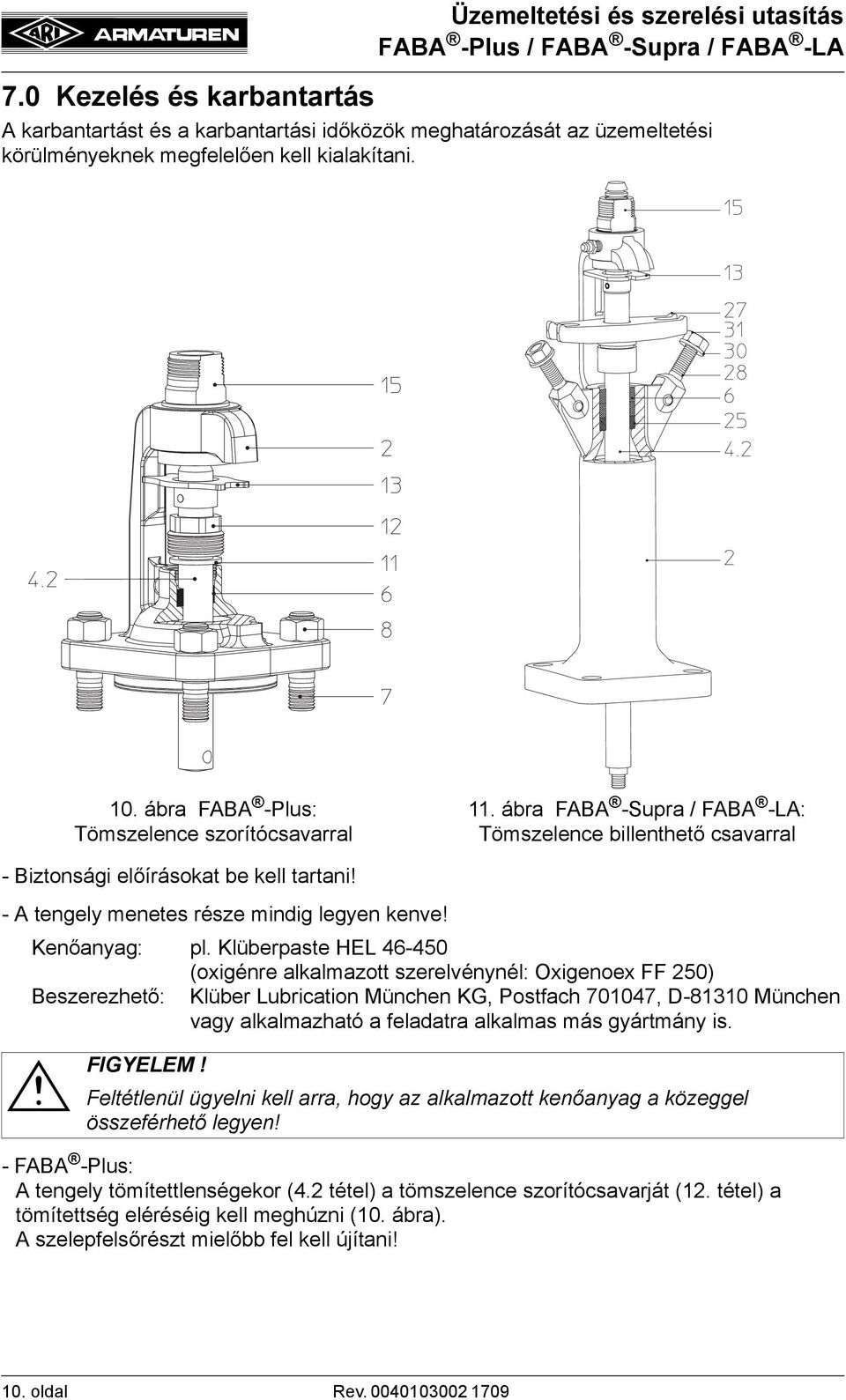

10 7.0 Kezelés és karbantartás Üzemeltetési és szerelési utasítás A karbantartást és a karbantartási időközök meghatározását az üzemeltetési körülményeknek megfelelően kell kialakítani. 10. ábra FABA -Plus: Tömszelence szorítócsavarral 11. ábra FABA -Supra / FABA -LA: Tömszelence billenthető csavarral - Biztonsági előírásokat be kell tartani! - A tengely menetes része mindig legyen kenve! Kenőanyag: pl. Klüberpaste HEL (oxigénre alkalmazott szerelvénynél: Oxigenoex FF 250) Beszerezhető: Klüber Lubrication München KG, Postfach , D München vagy alkalmazható a feladatra alkalmas más gyártmány is. Feltétlenül ügyelni kell arra, hogy az alkalmazott kenőanyag a közeggel összeférhető legyen! - FABA -Plus: A tengely tömítettlenségekor (4.2 tétel) a tömszelence szorítócsavarját (12. tétel) a tömítettség eléréséig kell meghúzni (10. ábra). A szelepfelsőrészt mielőbb fel kell újítani! 10. oldal Rev

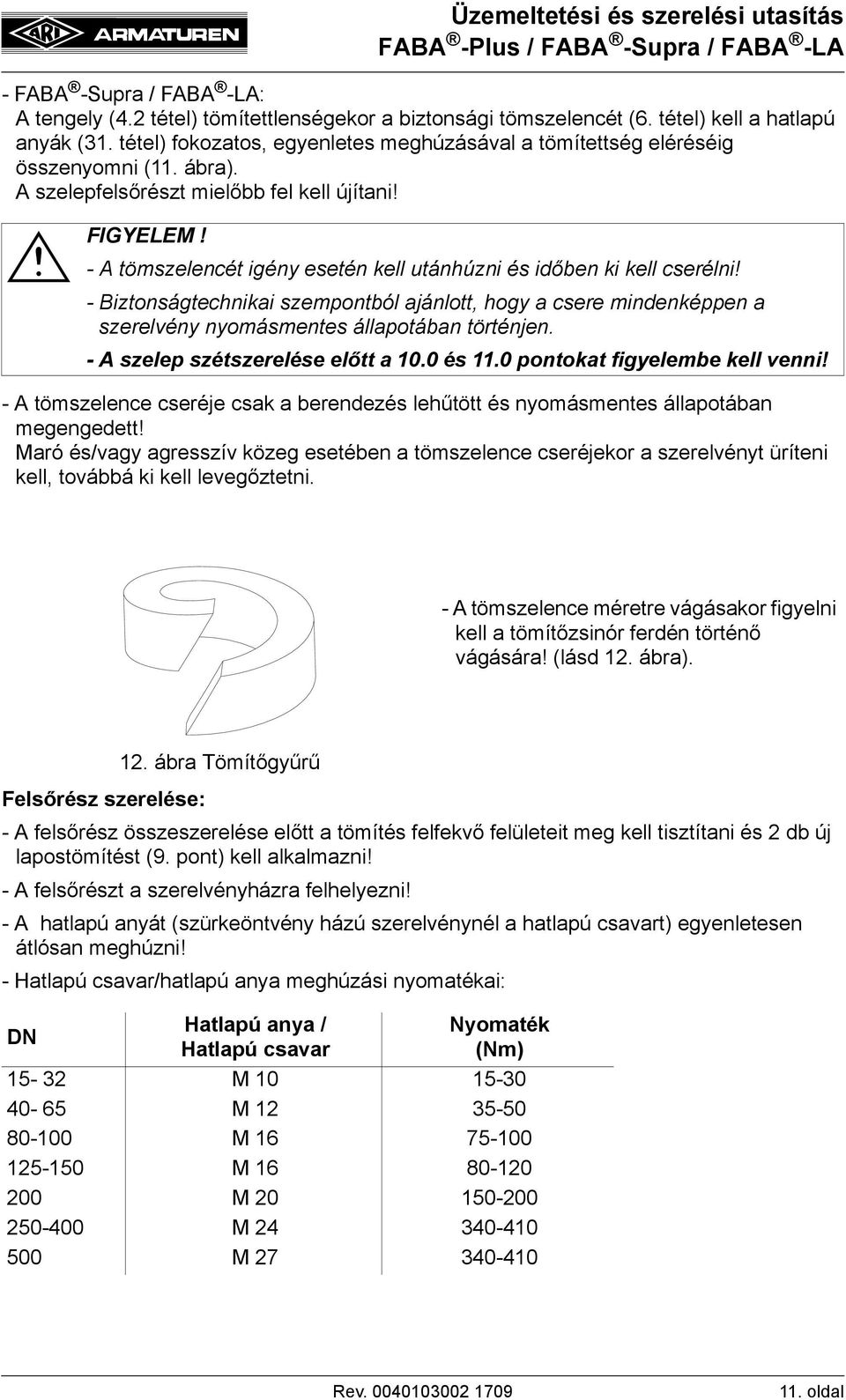

11 - FABA -Supra / FABA -LA: A tengely (4.2 tétel) tömítettlenségekor a biztonsági tömszelencét (6. tétel) kell a hatlapú anyák (31. tétel) fokozatos, egyenletes meghúzásával a tömítettség eléréséig összenyomni (11. ábra). A szelepfelsőrészt mielőbb fel kell újítani! - A tömszelencét igény esetén kell utánhúzni és időben ki kell cserélni! - Biztonságtechnikai szempontból ajánlott, hogy a csere mindenképpen a szerelvény nyomásmentes állapotában történjen. - A szelep szétszerelése előtt a 10.0 és 11.0 pontokat figyelembe kell venni! - A tömszelence cseréje csak a berendezés lehűtött és nyomásmentes állapotában megengedett! Maró és/vagy agresszív közeg esetében a tömszelence cseréjekor a szerelvényt üríteni kell, továbbá ki kell levegőztetni. - A tömszelence méretre vágásakor figyelni kell a tömítőzsinór ferdén történő vágására! (lásd 12. ábra). Felsőrész szerelése: - A felsőrész összeszerelése előtt a tömítés felfekvő felületeit meg kell tisztítani és 2 db új lapostömítést (9. pont) kell alkalmazni! - A felsőrészt a szerelvényházra felhelyezni! - A hatlapú anyát (szürkeöntvény házú szerelvénynél a hatlapú csavart) egyenletesen átlósan meghúzni! - Hatlapú csavar/hatlapú anya meghúzási nyomatékai: DN 12. ábra Tömítőgyűrű Hatlapú anya / Hatlapú csavar Nyomaték (Nm) M M M M M M M Rev oldal

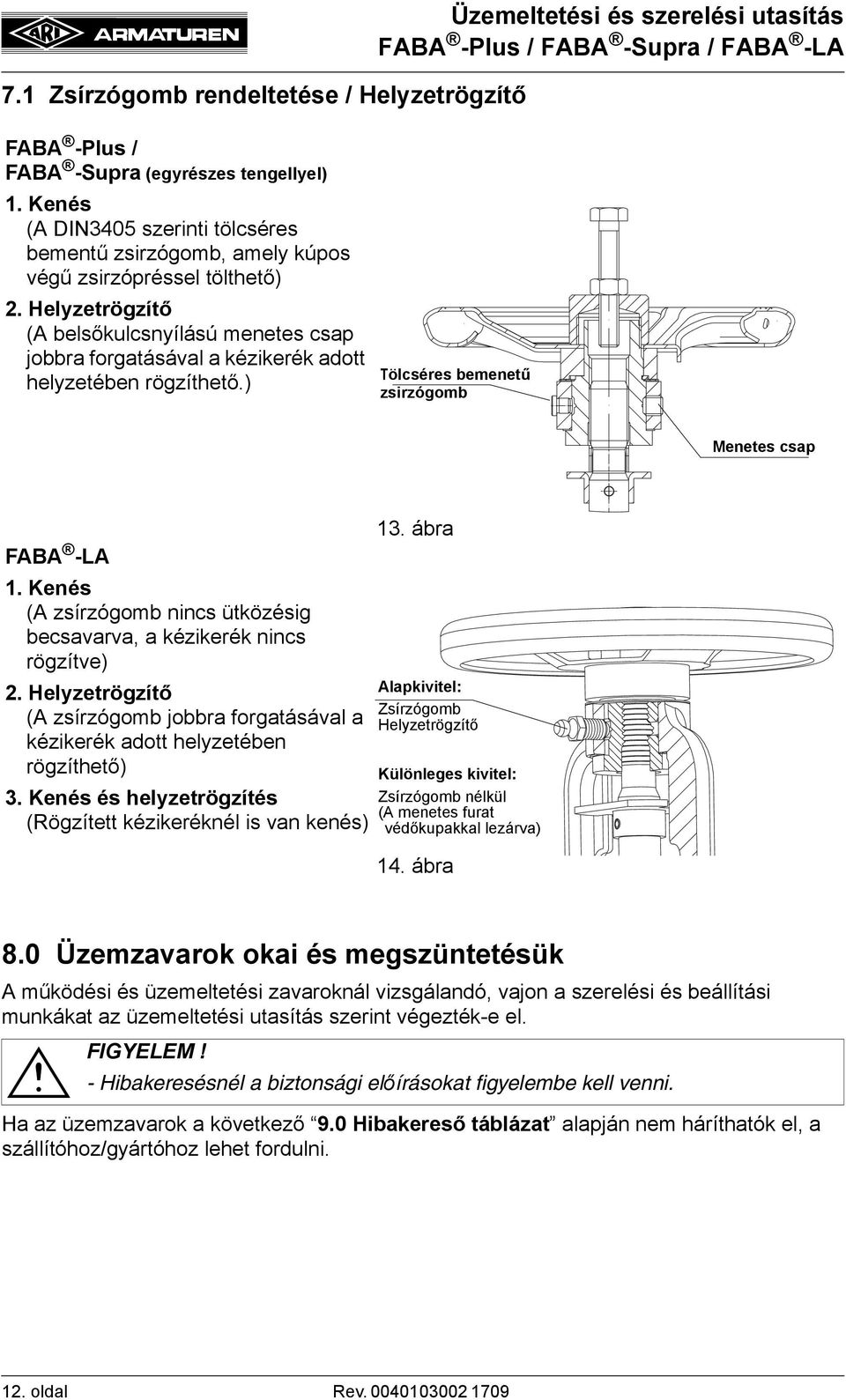

12 7.1 Zsírzógomb rendeltetése / Helyzetrögzítő Üzemeltetési és szerelési utasítás FABA -Plus / FABA -Supra (egyrészes tengellyel) 1. Kenés (A DIN3405 szerinti tölcséres bementű zsirzógomb, amely kúpos végű zsirzópréssel tölthető) 2. Helyzetrögzítő (A belsőkulcsnyílású menetes csap jobbra forgatásával a kézikerék adott helyzetében rögzíthető.) Tölcséres bemenetű zsirzógomb Menetes csap FABA -LA 1. Kenés (A zsírzógomb nincs ütközésig becsavarva, a kézikerék nincs rögzítve) 2. Helyzetrögzítő (A zsírzógomb jobbra forgatásával a kézikerék adott helyzetében rögzíthető) 3. Kenés és helyzetrögzítés (Rögzített kézikeréknél is van kenés) 13. ábra Alapkivitel: Zsírzógomb Helyzetrögzítő Zsírzógomb nélkül Különleges kivitel: (A menetes furat védőkupakkal lezárva) 14. ábra 8.0 Üzemzavarok okai és megszüntetésük A működési és üzemeltetési zavaroknál vizsgálandó, vajon a szerelési és beállítási munkákat az üzemeltetési utasítás szerint végezték-e el. - Hibakeresésnél a biztonsági előírásokat figyelembe kell venni. Ha az üzemzavarok a következő 9.0 Hibakereső táblázat alapján nem háríthatók el, a szállítóhoz/gyártóhoz lehet fordulni. 12. oldal Rev

13 9.0 Hibakereső táblázat - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontot figyelembe venni! - Ismételt üzembehelyezés előtt a 6.0. pontot figyelembe venni! Zavar Lehetséges okok Megoldás Nincs átfolyás Szerelvény el van zárva Szerelvényt nyitni kell A védősapkák a karimákról nincsenek eltávolítva (32. tétel; 1-2. ábrák) Védősapkákat eltávolítani! (32. tétel; 1-2. ábrák) Túl kicsi átáramlás Szerelvény nincs elegendően nyitva Szerelvényt nyitni kell Elszennyeződött szennyfogó Szűrőt tisztítani/ cserélni! Dugulás a vezetékrendszerben A vezetékrendszert felülvizsgálni! Nehéz müködtetés/ Száraz szelepszár (4.2 tétel; 6. ábra) a szerelvény nem nyitható Hibás irányú kerékforgatás Zsírzógomb / Helyzetrögzítő meghúzva Szelepszárat (4.2 tétel; 6. ábra) kenni, (Kenőanyag: lásd 10. oldalon) Forgatási irányra ügyelni! (az óramutató járásával ellenkező irányú forgatással nyit a szelep) Zsírzógombot / helyzetrögzítőt oldani! Szelepszár tömítetlen Csőmembrán károsodott Csőmembrán-felsőrész mielőbb felújítandó! Csavarzat (12. tétel; 7. ábra) laza Csavarzatot (12. tétel; 7. ábra) tömítésig meghúzni! Felsőrész mielőbb felújítandó! A szerelvény az üléknél tömítetlen Tömszelence leszorító (27. tétel) túl laza (1-4. ábrák) Kézikerék nincs eléggé meghúzva Ülék (1.2 tétel) / tányér (3. tétel) idegen anyag okozta károsodáa (1-4. ábrák) Túl nagy nyomáskülönbség Szennyezett közeg (szilárd anyag) Tömszelence leszorítót (27. tétel) tömítésig meghúzni! - hatlapú anya (1-4. ábrákl) Felsőrész mielőbb felújítandó! Adott esetben a tömszelencét (6. tétel) kicserélni! Figyelemfelhívásokra ügyelni! (6. és 7. ábrákl) Kézikereket segédeszköz nélkül meghúzni! Szerelvényt cserélni vagy a tömítőfelületeket kijavítani! Tehermentesített szeleptányéros szerelvényt alkalmazni! (lásd 5.3 pontot) Szerelvényt kitisztítani, a szerelvény elé szennyfogót beépíteni! Fojtótányéros szerelvény + lökethatároló + helyzetrögzítő nem nyitható Zsírzógomb / Helyzetrögzítő meghúzva Lökethatároló ellenanyával rögzítve Zsírzógombot / helyzetrögzítőt oldani! Ellenanyát oldani, lökethatárolót feljebb csavarni! Rev oldal

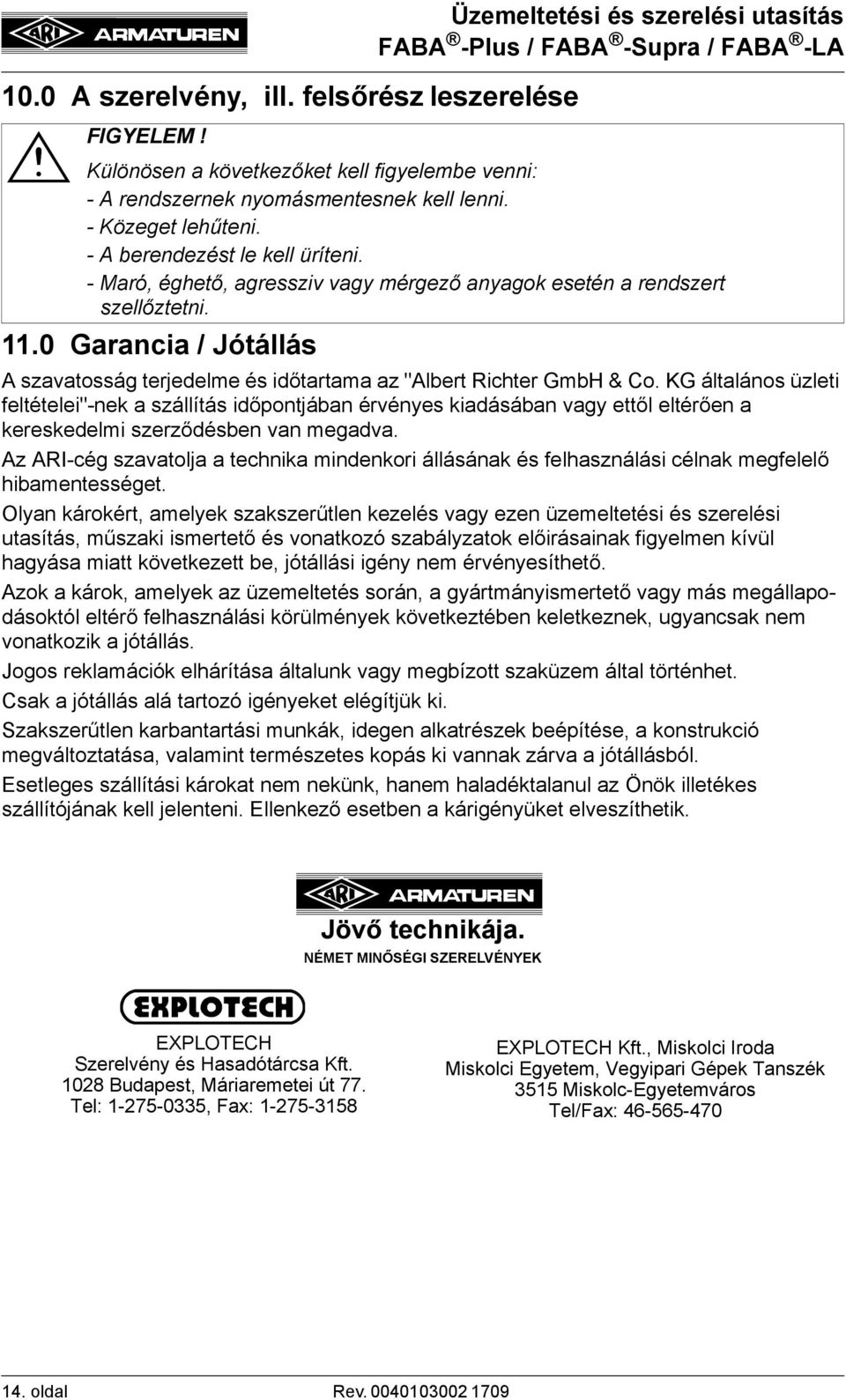

14 10.0 A szerelvény, ill. felsőrész leszerelése 11.0 Garancia / Jótállás Üzemeltetési és szerelési utasítás Különösen a következőket kell figyelembe venni: - A rendszernek nyomásmentesnek kell lenni. - Közeget lehűteni. - A berendezést le kell üríteni. - Maró, éghető, agressziv vagy mérgező anyagok esetén a rendszert szellőztetni. A szavatosság terjedelme és időtartama az "Albert Richter GmbH & Co. KG általános üzleti feltételei"-nek a szállítás időpontjában érvényes kiadásában vagy ettől eltérően a kereskedelmi szerződésben van megadva. Az ARI-cég szavatolja a technika mindenkori állásának és felhasználási célnak megfelelő hibamentességet. Olyan károkért, amelyek szakszerűtlen kezelés vagy ezen üzemeltetési és szerelési utasítás, műszaki ismertető és vonatkozó szabályzatok előirásainak figyelmen kívül hagyása miatt következett be, jótállási igény nem érvényesíthető. Azok a károk, amelyek az üzemeltetés során, a gyártmányismertető vagy más megállapodásoktól eltérő felhasználási körülmények következtében keletkeznek, ugyancsak nem vonatkozik a jótállás. Jogos reklamációk elhárítása általunk vagy megbízott szaküzem által történhet. Csak a jótállás alá tartozó igényeket elégítjük ki. Szakszerűtlen karbantartási munkák, idegen alkatrészek beépítése, a konstrukció megváltoztatása, valamint természetes kopás ki vannak zárva a jótállásból. Esetleges szállítási károkat nem nekünk, hanem haladéktalanul az Önök illetékes szállítójának kell jelenteni. Ellenkező esetben a kárigényüket elveszíthetik. Jövő technikája. NÉMET MINŐSÉGI SZERELVÉNYEK EXPLOTECH Szerelvény és Hasadótárcsa Kft Budapest, Máriaremetei út 77. Tel: , Fax: EXPLOTECH Kft., Miskolci Iroda Miskolci Egyetem, Vegyipari Gépek Tanszék 3515 Miskolc-Egyetemváros Tel/Fax: oldal Rev

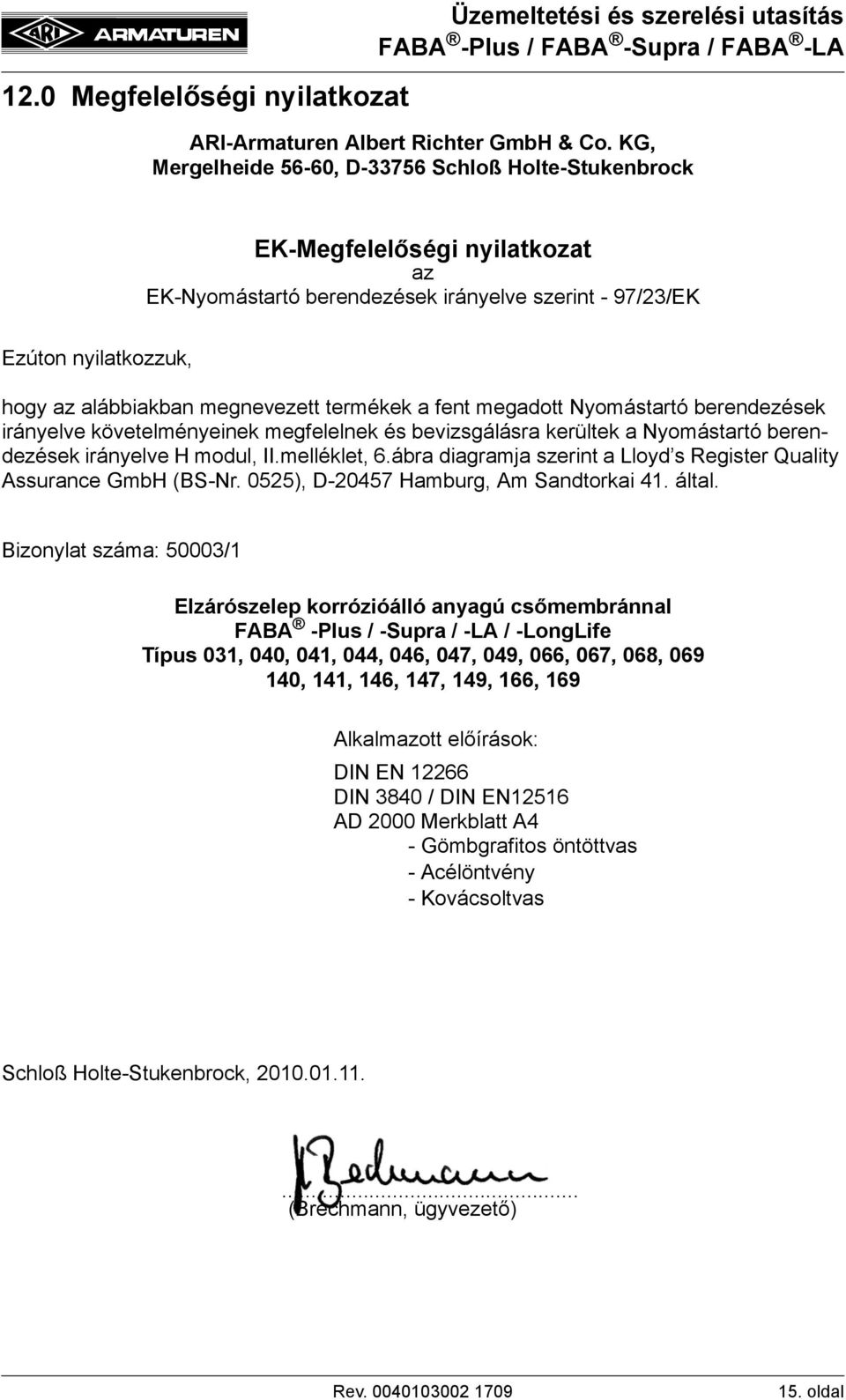

15 12.0 Megfelelőségi nyilatkozat Üzemeltetési és szerelési utasítás ARI-Armaturen Albert Richter GmbH & Co. KG, Mergelheide 56-60, D Schloß Holte-Stukenbrock EK-Megfelelőségi nyilatkozat az EK-Nyomástartó berendezések irányelve szerint - 97/23/EK Ezúton nyilatkozzuk, hogy az alábbiakban megnevezett termékek a fent megadott Nyomástartó berendezések irányelve követelményeinek megfelelnek és bevizsgálásra kerültek a Nyomástartó berendezések irányelve H modul, II.melléklet, 6.ábra diagramja szerint a Lloyd s Register Quality Assurance GmbH (BS-Nr. 0525), D Hamburg, Am Sandtorkai 41. által. Bizonylat száma: 50003/1 Elzárószelep korrózióálló anyagú csőmembránnal FABA -Plus / -Supra / -LA / -LongLife Típus 031, 040, 041, 044, 046, 047, 049, 066, 067, 068, , 141, 146, 147, 149, 166, 169 Alkalmazott előírások: DIN EN DIN 3840 / DIN EN12516 AD 2000 Merkblatt A4 - Gömbgrafitos öntöttvas - Acélöntvény - Kovácsoltvas Schloß Holte-Stukenbrock, (Brechmann, ügyvezető) Rev oldal
