DeltaSol BS Plus * * Szolár szabályzó Szakszerelői kézikönyv. Felszerelés Bekötés Kezelés Hibakeresés Rendszerpéldák.

Átírás

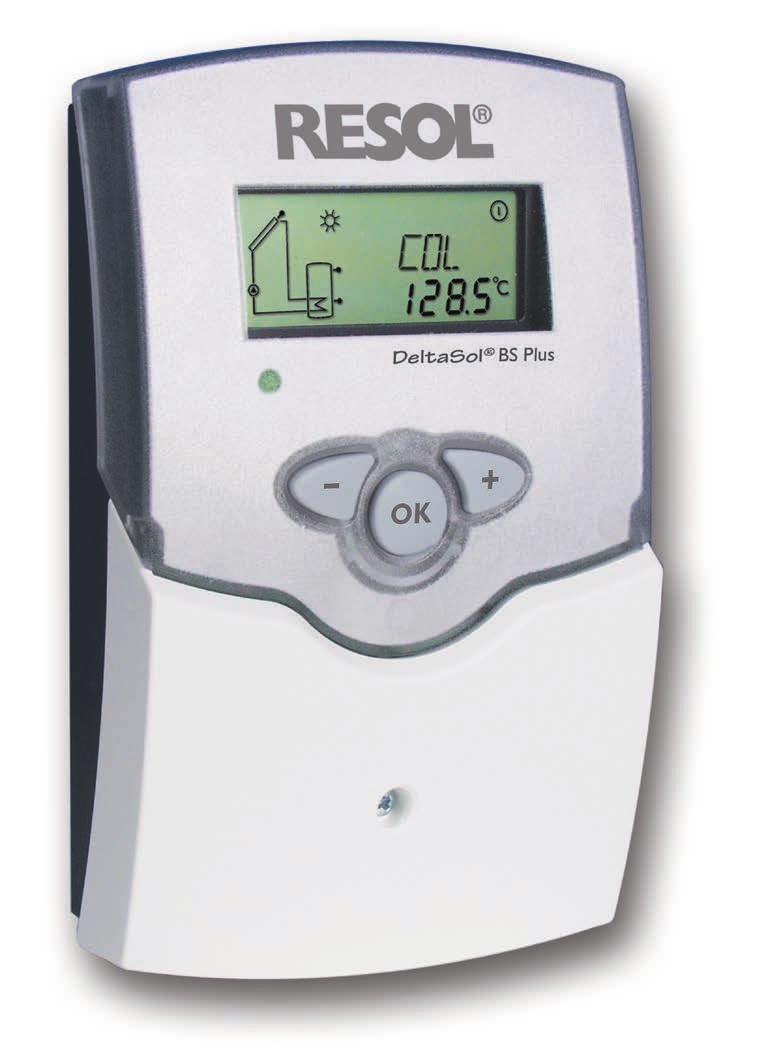

1 DeltaSol BS Plus (2 verzió) Szolár szabályzó Szakszerelői kézikönyv Felszerelés Bekötés Kezelés Hibakeresés Rendszerpéldák * * Köszönjük, hogy ezt a RESOL terméket megvásárolta. Kérjük olvassa át alaposan ezt az útmutatót, hogy a készülék nyújtotta szolgáltatásokatoptimálisan kihasználhassa. Kézikönyv

2 Biztonsági tudnivalók Kérjük, pontosan kövesse az itt leírt biztonsági utasításokat a személyi és anyagi jellegű kockázatok és károk megelőzése érdekében. Előírások A munkálatok során vegye figyelembe a mindenkori, érvényes szabványokat, előírásokat és irányelveket! Készülékkel kapcsolatos információk Rendeltetésszerű használat A szolárszabályzóa termikus szoláarrendszerekbe történö behelyezésre való, az útmutatásban megadot technikai adatok figyelembe vételével. A nem rendeltetésszerű használat a jótállás elvesztését vonja maga után. CE megfelelőségi nyilatkozat A termék megfelel a vonatkozó irányelveknek és ezért CE-jelöléssel van ellátva. A megfelelőségi nyilatkozat a gyártótól kérhető. Megjegyzés Az erős elektromágneses mezők hátrányosan befolyásolhatják a szabályzók működését. Gondoskodjon arról, hogy a szabályzó és a rendszer ne legyen kitéve erős elektromágneses sugárzásnak. Célcsoport Ez az útmutató kizárólag engedéllyel rendelkező szakemberek számára készült. A villamossági munkákat csak villanyszerelő végezheti el. Az első üzembe helyezést a berendezés szállítójának vagy egy általa kijelölt szakszerelőnek kell végrehajtania. Szimbólummagyarázat FIGYELEM! A figyelmeztetések figyelmeztető háromszöggel vannak jelölve! Itt van megadva, hogy a veszély hogyan hárítható el! A figyelmeztetések be nem tartása esetén fennálló veszély komolyságát jelzőszavak jelzik. A Figyelmeztetés azt jelenti, hogy személyi sérülés, illetve bizonyos körülmények esetén akár életveszélyes sérülés is történhet A Figyelem! azt jelenti, hogy dologi kár keletkezhet Megjegyzés A megjegyzések információszimbólummal vannak jelölve. A nyíllal jelölt szöveges részek cselekvésre szólítanak fel. A tévedések és műszaki változtatások jogát fenntartjuk. Ártalmatlanítás A készülék csomagolóanyagát környezetbarát módon ártalmatlanítsa. Hasznos élettartama végén a terméket városi lladékként kell lladékba helyezni. A készüléket engedéllyel rendelkező gyűjtőhelyen kell leadni környezetbarát módon történő ártalmatlanításra. Kívánság esetén visszavesszük a korábban nálunk vásárolt lladék készülékeket, és gondoskodunk a környezetbarát ártalmatlanításukról _ _DeltaSol_BS_Plus_V2.mon_neu.indd 2

3 Tartalom 1. Installálás Felszerelés Elektromos csatlakozás Adatkommunikáció / Bus Csatlakozókiosztás Kezelés és funkciók Billentyűzet Rendszer-monitoring-kijelző Villógó kódok Üzembevétel Menüáttekintés Kijelző menüpontokinformáció Beállítás menüpontok Hibakeresés Kiegészítők

4 6.1" 155 mm Àttekintés Rendszer monitoring kijelző- Akár 4 db. Pt1000-es hőérzékelő 2 félvezeto kimenet fordulatszám szabályzáshoz 10 választható alaprendszer Hőmennyiség átlagolás RESOL VBus Funkciókontrol Termosztát funkció (idovezérelt) A rendszerkontrol a RESOL Service Center szoftverrel lehetséges. Felhasználóbarát, egyszerűkezelhetőség. Felszerelést megkönnyítő ház, esztétikus megjelenésn Nagyon alacsony energiafogyasztás HE-Szivattyúbeállítás adapteren keresztül Felfüggesztés 6.8" 172 mm 1.1" 28 mm 2.6" 66 mm 130 mm 5.1 Müszaki adatok Ház: müanyag, PC-ABS és PMMA Védettségi osztály: IP 20 / EN Környezeti hőmérséklet: 0 40 C [ F] Méretek: mm [6.8" 4.3" 1.9"] Beszerelés: falraszerelés, kapcsolószekrénybe szerelés lehetséges Kijelzö: rendszermonitor a rendszer vizualizálására, 16-szegmenses kijelző, 7-szegmenses kijelző, 8 szimbólum a rendszerstátuszhoz és üzemellenörző-led lámpa Kezelés: a házon található gombokon keresztül Funkciók: hőmérsékletkülönbség-szabályozóopcionáilsan csatlakoztathatóeszközfunkciókkal, funkcióellenörzés,üzemóraszámláló a szolárszivattyúhoz, vákuumkollektorfunció, fordulatszámszabályzás, termosztátfunkció,visszaáramoltatás és feszültségnövelő transzformátor opciók, hőmennyiség átlagolás. Bemenetek: 4 dbpt1000 hőmérsékletérzékelőhöz Kimenetek: 2 félvezetőrelé Bus: RESOL VBus Tápfeszültség: V~ Fogyasztás Standby üzemmódban: < 1 W Kapcsolási teljesítmény: R1: 1 (1) A V~ (félvezető relé) R2: 1 (1) A V~ (félvezető relé) 4.3" 110 mm 0.4" / 11 mm 0.5" / 13 mm 1.9" / 47 mm Rögzítés 104 mm 4.1 4

5 1. Installálás 1.1 Felszerelés Takarólemez Kijelzö Billentyüzet A rögzítési nyíláson át a rögzítési pontot a falon megjelölni(lyuktávolság 130 mm [5.1"]) Lyukat fúrni és a tiplit belehelyezni Az eszköztt felakasztaniés a megmaradt csavarokkal a rögzítési furatoknál rögzíteni. Az elektromos csatlakoztatást az 1.2 fejezetben leírt kapcsolási rajznakmegfelelően végrehajtani. A takarólemezt helyezze újra az eszközre A takarólemezt rögzítse a csillagcsavarhúzó segítségével. 1.2 Elektromos csatlakozás Bizosító Kábelátvezetések kábelrögzítökkel Figyelem! Biztosíték T4A Elektromos áramütés! Felnyitott berendezés esetén áram alatt lévő vezetékek vannak szabadon! A ház minden felnyitása előtt a berendezést teljesen áramtalanítani kell! Az eszközt csak olyan helyen szerejük fel, amelyek megfelelnek az alábbi kritériumoknak: száraz beltér nem agresszív tér elektromágneses mezőktöl távol A szabályozó elválasztható kell legyen az áramkörtől egy kiegészítő berendezés által, amely egy konnektor, amelynek legalább 3 mm [0.12"] elosztókészülék segítségével vagy elosztó készülék (biztosíték) útján A hálózati csatlakozót és az érzékelővezetéket elválasztva fektesse le! A csillagcsavartcsavarja ki a takarólemezböl és a lemezt tolja le az eszközröl. A felfüggesztési pontot jelölje meg a falon és készítse elö a furatot Az egyik mellékelt tiplit a mellékelt csavarral elöszerelni, mindamellett a csavarfej álljon ki egy kicsit Az eszközt a csavarra akasztani DE Hattingen DeltaSol BS Plus V2 Made in Germany T4A V~ Hz CU IP 20 R1 1 (1) A ( ) V~ Temp. Sensor Pt1000 R2 1 (1) A ( ) V~ S1 S2 S3 S4 VBus NR2 N R1 N L Èrzékelö-kivezető VBus Földeléskivezető Fogyasztók csatlakozói kivezető Vigyázat! Elektrostatikuskisülés! Az elektrostatikus kisülés elektronikus alkatrészek sérüléséhez vezethet! Mielőtt a készülék belsejébe nyúlunk gondoskodjunk az áramtalanításról! Ha olyan felhasználókat csatlakoztatunk, amelyeknek nincs fordulatszámszabályzója, a megfelelő relé minimális fordulatszámát 100 %-ra kell beállítani Az áramhoz való csatlakoztatás mindenképp a beszerelési müvelet utolsó lépése legyen! A szabályzó áramellátása egy külsö áramkapcsoló által kell létrehozzuk. 5

6 A tápfeszültség V~ (50 60 Hz) legyen. A hajlíthatóvezetékeket a mellékelt kábelrögzítökkelés hozzá tartozó csavarokkal azeszközön rögzítésre kell kerüljenek. A szabályozó két félvezető relével rendelkezik, amelyekhez olyan fogyasztók csatlakoztathatók, mint pl. egy szivattyú vagy szelep: Relais 1 18 = vezeték R1 17 = Nulla N 13 = Földeléskivezető Relais 2 16 = vezeték R2 15 = Nulla N 14 = Földeléskivezető A villamoshálózat a következő kiosztásban köthetö be: 19 = Nulla N 20 = Fázis L 12 = Földelés A hőmérsékletérzékelőket (S1-töl S4-ig) tetszőleges pólussal csatlakoztassuk a következő csatlakozókhoz: 1 / 2 = 1 érzékelő (pl. 1 kollektorérzékelő) 3 / 4 = 2 érzékelő (pl. 1 tárolóérzékelő) 5 / 6 = 3 érzékelő (pl. tárolóérzékelő felül) 7 / 8 = 4 érzékelő (pl. Visszaáramlás-érzékelő) Minden Pt1000 Hőmérsékletérzékelőa végén egy platina méröegységgel rendelkezik. A méröegységellenállása a hőmérséklet függvényében változik (ld. 5.fejezet, táblázat). A különbség az FKP és FRP érzéklötípusok között csak a szigetelöanyagot típusában rejlik. Az FKP szenzorvezeték szigetelése magasabb hőmérsékletnek áll ellen, ezálltalaz FKP-érzékelőketkollektorérzékelőként használjuk. Az FRP-érzékelők a leginkább tároló- vagy csövezetékérzékelőként történö alkalmazásra megfelelő. T4A V~ Hz CU IP 20 R1 1 (1) A ( ) V~ R2 1 (1) A ( ) V~ s NR2 N R1 N L Földelési-, felhasználói- ésáramcsatlakozó DE Hattingen DeltaSol BS Plus V2 Made in Germany 1.3 Adatkommunikáció / Bus Temp. Sensor Pt1000 S1 S2 S3 S4 VBus Èrzékelö-kivezető S1 S4 VBus Csatlakozó A szabályzó rendelkezik egy RESOL VBus kimenettel az adatátvitelhez és külső modulok energiaellátásához. A csatlakozás tetszőleges pólussal elvégezhető a VBus jelzésű csatlakozókra. Ezeken a csatlakozókon keresztül egy vagy több RESOL VBus modul csatlakoztatható, mint pl.:. GA3 nagyméretű kijelző, SD3 kisméretű kijelző DL2 Adatgyűjtő Párzamos adapter VBus / USB oder VBus / LAN Párzamos adapter VBus / PWM AM1 Alarmmodul WMZ Hőmennyiségmérő A szabályzó a DL2 adatgyűjtő vagy egy párzamos adapter felhasználásávalszámítógéphez vagy hálózathoz csatlakoztatható. A RESOL Service Center szoftverrel (RSC) a szabályzó beállítási paraméterei, leovashatóak, vizualizálhatóak, ill. feldolgozhatóak. A szoftver a rendszer komfortos ellenőrzését és beállítását teszi lehetővé.a távbeállításhoz rövidesen letöltésre rendelkezésre áll majd egy kiegészítö szoftver. További információkért lásd 6. fejezet. 1 6

7 1.4 Csatlakozókiosztás 1. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között.ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DTE) a szolárszivattyút aktiválja az 1. Reléa tároló pedig elkezd feltöltödni, amígeléri a kikapcsolási hőmérsékletkülönbséget (DTA)vagy a tároló maximális hőmérsékletét (SMX). Az S3 é S4 érzékelők opcionálisan csatlakoz-tathatóak mérési célból. Az S3 opcionálisan referencia-érzékelőként a tárolóvészlekapcsoló (OSNO) funkcióhoz használható. Ha ahőmennyiségkiegyenlítés (OWMZ) aktiválva van, az S4-t a fűtés viszszatérő ágának érzékelőjeként kellhasználjuk. Ha avisszaáramoltatás-opció (ODB) aktiválvavan, a 2. reléegy feszültségnövelő transzformátor szivattyúaktiválására használható. Ehhez aktiválnunk kell a feszültségnövelő transzformátor (OBST) funkciót. S1 VBus 9 10 R1 S3 S1 Példa Visszaáramoltató-rendszerre (transzformátor-szivattyúval) S4 / TRL S2 S4/TR R1 R2 S3 S2 7

8 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal INIT x* ODB-Inicializálás aktív - 37 FLL x* ODB-töltési idő aktív - 37 STAB x* ODB-Stabilizálás aktív - 37 KOL x Kollektor hőmérséklet S1 37 TSP x Hőmérséklettároló S2 37 S3 x Hőmérsékletérzékelő 3 S3 37 TSPO x* Hőmérséklettárolófent S3 37 S4 x Hőmérsékletérzékelő 4 S4 37 TRL x* Fűtés visszatérő ágának érzékelőjének hőmérséklete S4 38 n % x Fordulatszám R1 R1 38 hp x Üzemórák R1 R1 39 hp1 x* Üzemórák R1 (ha az OBST aktiválva van) R1 39 hp2 x* Üzemórák R2 (ha az OBST aktiválva van) R2 39 kwh x* Hőmennyiség kwh - 38 MWh x* Hőmennyiség MWh - 38 ZEIT x Idő - 38 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 1 40 DT E x Bekapcsolási hőmérsékletkülönbség 6.0 K [12.0 Ra] 40 DT A x Kikapcsolási hőmérsékletkülönbség 4.0 K [8.0 Ra] 40 DT S x Szükséges hőmérsékletkülönbség 10.0 K [20.0 Ra] 40 ANS x Növekedés R1 2 K [4 Ra] 41 nmn x Minimális fordulatszám 30 % 41 S MX x Tároló maximális hőmérséklete 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 Vészhőmérséklet- kollektor 130 C [270 F] 42 NOT x Vészhőmérséklet - kollektor ha ODB 95 C [200 F] 42 aktiválva van: OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal OKN x Minimálkorlátozás opció : kollektor OFF 44 KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 OWMZ x Hőmennyiségkiegyenlítés opció OFF 46 VMAX x* Maximálistérfogatáram 6.0 l 46 MEDT x* Fagyvédelem típusa 1 46 MED% x* Fagyvédelem tartalom (csak ha MEDT = Propylen vagyethylen) 45 % 46 ODB x Visszaáramoltatás-opció OFF 47 tdte x* ODB bekapcsolási feltétel - időintervallum 60 s 47 tfll x* ODB Töltési idő 5.0 min 48 tstb x* ODB Stabilizálási időt 2.0 min 48 OBST s* Feszültségnövelő transzformátor funkciót OFF 48 HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. s* Rendszerspecifikusmenüpont, csak akkor hozzáférhetőha a megfelelő opció aktiválva van 8

9 2. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DTE) a szolárszivattyút aktiválja az 1. relét a tároló pedig elkezd feltöltödni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DTA) vagy a tároló maximális hőmérsékletét (SMX). A hőátmenetet az 1.és 2. tároló közötta 2. relé végzi, ha a hőmérsékletkülönbség az S3 és S4 érzékelőknél nagyobb vagy megegyezik a beállított bekapcsolási hőmérséklettel (DT3E) amíg a mindenkori tároló beállított minimális - (MN3E) és maximális-hőmérsékletküszöbét (MX3E) elérjük.s3 opcionálisan referenciaerzékelőként is használható a tárolóvészleállítás (OSNO) opciónál. VBus 9 10 S1 R1 TÁROLÓ 1 TÁROLÓ 2 S3 S2 S4 R2 9

10 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal INIT x* ODB-Inicializálás aktív - 37 FLL x* ODB-töltési idő aktív - 37 STAB x* ODB-Stabilizálás aktív - 37 KOL x Kollektor hőmérséklet S1 37 TSP1 x 1.tároló lent = hőmérséklet S2 37 TSPO x 1 tároló fent = hőmérséklet S3 37 TSP2 x Hőmérséklettároló 2 unten S4 37 n1 % x Fordulatszám R1 R1 38 n2 % x Fordulatszám R2 R2 38 h P1 x Üzemórák R1 R1 39 h P2 x Üzemórák R2 R2 39 ZEIT x Idő - 39 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 2 40 DT E x Bekapcsolási hőmérsékletkülönbség 6.0 K [12.0 Ra] 40 DT A x Kikapcsolási hőmérsékletkülönbség 4.0 K [8.0 Ra] 40 DT S x Szükséges hőmérsékletkülönbség 10.0 K [20.0 Ra] 40 ANS x Növekedés R1 2 K [4 Ra] 41 n1mn x Minimális fordulatszám R1 30 % 41 S MX x Tároló maximális hőmérséklete 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 n2mn s Minimális fordulatszám R2 30 % 11 Vészhőmérséklet- kollektor 130 C [270 F] 42 NOT x Vészhőmérséklet - kollektor ha ODB 95 C [200 F] 42 aktiválva van: OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN x Minimálkorlátozás opció : kollektor OFF 44 KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 DT3E s Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 11 DT3A s Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 11 DT3S s Szükséges hőmérsékletkülönbség K [20.0 Ra] 11 ANS3 s Növekedés R2 2 K [4 Ra] 11 MX3E s Bekapcsolási küszöbérték : Max.hőmérséklet 60.0 C [140.0 F] 12 MX3A s Kikapcsolási küszöbérték: Max.hőmérséklet 58.0 C [136.0 F] 12 MN3E s Bekapcsolási küszöbérték: Min.hőmérséklet 5.0 C [40.0 F] 12 MN3A s Kikapcsolási küszöbérték: Min.hőmérséklet 10.0 C [50.0 F] 12 ODB x Visszaáramoltatás-opció OFF 47 tdte x* ODB bekapcsolási feltétel - időintervallum 60 s 47 tfll x* ODB Töltési idő 5.0 min 48 tstb x* ODB Stabilizálási időt 2.0 min 48 HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 ADA2 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. s Rendszerspecifikus menüpont 10

11 Rendszerspecifikus funkciók Ezekre a beállításokraa 2.eszköz specifikus működéséhezvan szüksége. T-Hőcsere szabályzása a két tároló között. A fordulatszámbeállításhoza hőcserélö szivattyúnak a 2.relénél a HND2 beállítómenüpont az Auto üzemmódban kell legyen. DT3E DT3A: Bekapcsolási hőmérsékletkülönbség. Kikapcsolási hőmérsékletkülönbség Tartomány: K Tartomány: K [ Ra] [ Ra] Egység: 0.5 K [1 Ra] Egység: 0.5 K [1 Ra] Gyári beállítás:6.0 K [12.0 Ra] Gyári beállítás: 4.0 K [8.0 Ra] Ehhez a funkcióhoz a referenciaszenzorok az S3 és S4. A 2. berendezés esetében a szabályozó felkínál egy kiegészítő különbségszabályozást a két tároló közötti hőmennyiségátalakításhoz. Az egyszerü különbségszabályozás a be- (DT3E) és kikapcsolási (DT3A) hőmérséklet megadásával állítódik be. Ha ahőmérsékletkülönbség túllépi a beállított bekapcsolási hőmérsékletet, bekapcsol a 2. relé. Amennyiben ahőmérsékletkülönbség újra a beállított kikapcsolási hőmérséklet alá esik, kikapcsol a 2. relé. A bekapcsolási hőmérsékletkülönbség legalább 0.5 K [1 Ra] mértékben magasabb legyen a kikapcsolási hőmérsékletkülönbségnél.. Fordulatszám-szabályzás DT3S: Szükséges hőmérsékletkülönbség Tartomány: K [ Ra] Egység:0.5K [1 Ra] Gyári beállítás: 10.0 K [20.0 Ra] ANS3: Növekedés Tartomány: 1 20 K [2 40 Ra] Egység:1K [2 Ra] Gyári beállítás: 2K [4 Ra] Ha a készülék eléri a bekapcsolási hőmérsékletkülönbséget a szivattyú bekapcsol 10 másodpercre teljes fordulatszámon.csak ezután redukálódik a fordulatszám a beállított minimális értékre (n2mn). Ha ahőmérsékletkülönbség eléri a beállított szükséges hőmérsékletkülönbséget (DT3S), a fordulatszám megemelkedik egy szinttel (10 %). Minden alkalommal, amikor a hőmérsékletkülönbségmegemelkedik a beállított emelkedési szinttel ANS3, megemelkedik a fordulatszám mindig 10 %-ig, amíg el nem éri a maximális fordulatszámot, ami 100 %. A szükséges hőmérsékletkülönbségnek legalább 0.5 K [1 Ra] egységgel magasabb legyen mint a bekapcsolási hőmérsékletkülönbség. Fordulatszám-szabályzás n2mn: Minimális fordulatszám Tartomány: % Egység: 5 % Gyári beállítás: 30 % Az n2mn beállítási menüponttal az R2 kimenethez egy relatív minimális fordulatszámot jelölhetünk ki. Ha fordulatszám szempontjából nem szabályzott felhasználók is csatlaoztatva vannak (pl. szelep), az n2mn értéket 100 %-.ra kell beállítani, ezzel deaktiváljuk a fordulatszámszabályzást.deaktiváljuk a fordulatszámszabályzást. 11

12 Maximális hőmérséklet korlátozása Minimális hőmérséklet korlátozása MX3E Maximális hőmérséklet korlátozása Tartomány: C [ F] Egység: 0.5 C [1.0 F] Gyári beállítás: 60.0 C [140.0 F] MX3A Maximális hőmérséklet korlátozása Tartomány: C [ F] Egység: 0.5 C [1.0 F] Gyári beállítás: 58.0 C [136.0 F] Ahőcseréhez minimális és maximális hőmérsékletkorlátozások is megadhatóak. Referenciaérzékelő a maximális-hőmérséklet korlátozás méréséhez a 4. érzékelő. Amaximális-hőmérséklet korlátozás beállításával egy maximális hőmérsékletet állíthatunk be a referenciaérzékelőnek, pl. A leforrázás kockázatának csökkentésére egy tárolóban.hatúllépi az MX3E -t, lekapcsol a 2. relé, amíg a 4. érzékelőben a hőmérséklet MX3A alá esik.. MN3E / MN3A: Minimális hőmérséklet korlátozása Tartomány: C [ F] Egység: 0.5 C [1.0 F] Gyári beállítás (csak ha ANL = 2): 5.0 C [40.0 F] MN3A Minimális hőmérséklet korlátozása Tartomány: C [ F] Egység: 0.5 C [1.0 F] Gyári beállítás (csak ha ANL = 2): MN3A: 10.0 C [50.0 F] Referenciaérzékelő aminimális-hőmérséklet korlátozás méréséhez a 3.érzékelő. Minimális-hőmérséklet korlátozás által egy minimális-hőmérséklet állítható be a2.berendezésben a hőforrás számára. Ha a 3. Érzékelőnél a hőmérséklet MN3E alá esik, a 2. relé lekapcsol, amíg a 3. érzékelő eléri az MN3A hőmérsékletet. A be- és kikapcsolási hőmérsékletkülönbség DT3E és DT3A a maximálisés minimális- hőmérsékletkorlátozásra szolgálnak. 12

13 3. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DTE),a szolárszivattyút aktiválja az 1. relét a tároló pedig elkezd feltöltödni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DTA) vagy a tároló maximális hőmérsékletét (SMX). Az S3 érzékelö a termosztát-funkcióhoz használt,a2.relét kapcsolja utánfütés vagy túlmelegedés esetén, ha a beállított termosztát- bekapcsolási hömérsékletet (NH E) eléri Ez a funkció opcionálisan akár 3 beállítható időablakkal is kombinálható. Az S3 érzékelőopcionálisan a termikus fertőtlenítés referenciaérzékelőjeként (OTD) vagy tárolóvészleállítás (OSNO) funkcióra is használható. Az S4 érzékelő opcionálisan mérési cállal is csatlakoztatható. Ha a hőmenynyiségkiegyenlítés (OWMZ) aktiválva van az S4 visszaforgató- érzékelőként is használható. VBus 9 10 S1 R1 S3 S4 / TRL S2 R2 13

14 Kijelző menüpontok Menüpont Leírás Csatlakozó Oldal INIT x* ODB-Inicializálás aktív - 37 FLL x* ODB-töltési idő aktív - 37 STAB x* ODB-Stabilizálás aktív - 37 KOL x Kollektor hőmérséklet S1 37 TSPU x 1.tároló lent = hőmérséklet S2 37 TSPO x 1 tároló fent = hőmérséklet S3 37 TDES s* Fertőtlenítési hőmérséklet (termikus fertőtlenítés) S3 37 S4 x Hőmérsékletérzékelő 4 S4 37 TRL x* Fűtés visszatérő ágának érzékelőjének hőmérséklete S4 38 n1 % x Fordulatszám R1 R1 38 h P1 x Üzemórák R1 R1 39 h P2 x Üzemórák R2 R2 39 kwh x* Hőmennyiség kwh - 38 MWh x* Hőmennyiség MWh - 38 CDES s* Visszaszámlálás: ellenörzési periódus (termikus - 39 fertőtlenítés) SDES s* Kezdő időpont kijelzése(termikus fertőtlenítés) - 39 DDES s* Fűtési periódus kijelzése(termikus fertőtlenítés) - 39 ZEIT x Idő - 39 Beállítás menüpontok Menüpont Leírás Gyári beállítás Oldal ANL x Rendszer 3 40 DT E x Bekapcsolási hőmérsékletkülönbség 6.0 K [12.0 Ra] 40 DT A x Kikapcsolási hőmérsékletkülönbség 4.0 K [8.0 Ra] 40 DT S x Szükséges hőmérsékletkülönbség 10.0 K [20.0 Ra] 40 ANS x Növekedés R1 2 K [4 Ra] 41 n1mn x Minimális fordulatszám R1 30 % 41 S MX x Tároló maximális hőmérséklete 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 NOT x Vészhőmérséklet- kollektor 130 C [270 F] 42 Vészhőmérséklet - kollektor ha ODB aktiválva van: 95 C [200 F] 42 OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN x Minimálkorlátozás opció : kollektor OFF Beállítás menüpontok Menüpont Leírás Gyári beállítás Oldal KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 OWMZ x Hőmennyiségkiegyenlítés opció OFF 46 VMAX x* Maximálistérfogatáram 6.0 l 46 MEDT x* Fagyvédelem típusa 1 46 MED% x* Fagyvédelem tartalom 45 % 46 NH E s Bekapcsolási hőmérséklet az 1. termosztátnál 40 C [110 F] 15 NH A s Kikapcsolási hőmérséklet az 1. termosztátnál 45 C [120 F] 15 t1 E s Termosztát-Bekapcsolási idő 1 00:00 15 t1 A s Termosztát -Kikapcsolási idő 1 00:00 15 t2 E s Termosztát-Bekapcsolási idő 2 00:00 15 t2 A s Termosztát -Kikapcsolási idő 2 00:00 15 t3 E s Termosztát-Bekapcsolási idő 3 00:00 15 t3 A s Termosztát -Kikapcsolási idő 3 00:00 15 ODB x Visszaáramoltatás-opció OFF 47 tdte x* ODB bekapcsolási feltétel - időintervallum 60 s 47 tfll x* ODB Töltési idő 5.0 min 48 tstb x* ODB Stabilizálási időt 2.0 min 48 OTD s Termikus fertőtlenítés opció OFF 15 PDES s* Ellenörzési periódus 01:00 15 DDES s* Fűtési periódus 01:00 15 TDES s* Fertőtlenítési hőmérséklet 60 C [140 F] 15 SDES s* Kezdőidő 00:00 16 HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. s Rendszerspecifikus menüpont s* Rendszerspecifikusmenüpont, csak akkor hozzáférhetőha a megfelelő opció aktiválva van

15 Rendszerspecifikus funkciók Akövetkező beállításra a 3. berendezés specifikus funkcióihoz van szüksége. A leírt menüpontok más berendezésnél nem hozzáférhetőek. Termosztát-funkció Utánmelegítés Túltermelt hőmennyiség felhasználása A termosztát-funkció a szolárüzemmódtól függetlenül dolgozikés a túltermelt hőmennyiség felhasználására vagy utánfűtés céljából használható. NHE < NHA Termosztát-funkcióutánfűtés céljából NHE > NHA Termosztát-funkcióa túltermelt hőmennyiség felhasználására A szimbólum akkor jelenik meg a kijelzőn ha a második relé aktiválódik. Referenciaérzékelő a termosztát-funkcióhoz az S3! t1 E, t2 E, t3 E Termosztát-bekapcsolási idő Tartomány: 00:00 23:45 Egység: 00:15 Gyári beállítás: 00:00 t1 A, t2 A, t3 A Termosztát-kikapcsolási idő Tartomány: 00:00 23:45 Egység: 00:15 Gyári beállítás: 00:00 A termosztát-funkció ideiglenes elzárására 3 időablak t1 t3 áll rendelkezésére. Ha a termosztát-funkció pl. csak 6:00 és 9:00 óra között szeretnénk működtetni, at1e 06:00-raés at1a 09:00 ra kell beállítanunk. Ha egy időablak ki és bekapcsolási ideje egyformán van beállítva, akkor ez a funkció inaktív lesz. Ha minden időablak 00:00 ra van beállítva, akkor ez a funkció kizárólag a hőmérséklettöl lesz függö. (Gyári beállítás). Termikus fertőtlenítés: felső tárolóterület OTD Termikus fertőtlenítés funkció Tartomány: ON/OFF Gyári beállítás: OFF PDES Ellenörzési periódus Tartomány: 0 30:0 24h(dd:hh) Gyári beállítás: 01:00 NH E Termosztát-bekapcsolási hőmérséklet Tartomány: C [ F] Egység: 0.5 C [1.0 F] Gyári beállítás: 40.0 C [110.0 F] NH A Termosztát-kikapcsolási hőmérséklet Tartomány: C [ F] Egység: 0.5 C [1.0 F] Gyári beállítás: 45.0 C [120.0 F] DDES Fűtési periódus Tartomány: 00:00 23:59 (hh:mm) Gyári beállítás: 01:00 TDES Fertőtlenítési hőmérséklet Tartomány: 0 95 C [ F] Egység: 2 C [2 F] Gyári beállítás: 60 C [140 F] 15

16 A termikus dezinfekció referenciaszenzora az S3!! Ez a funkció arra szolgál, hogy az utófűtés aktiválása során a felső tárolóterületet védje a legionella betegségtől. A funkció aktiválásához, a beállítócsatornán az OTD-t On -ra kell állítani. A termikus fertőtlenítéshez a hőmérséklet az ipari víz felső részében állandóan ellenőrzött.a felügyeleti periódus alatt PDES a teljes fűtési periódusnak DDES megszakítatlanul át kell lépnie a fertőtlenítési hőmérsékletet TDES, így biztosított a védelem.az S3 referenciaszenzor és mint TSPO jelenik meg. Amennyiben az OTD aktiv, elkezdődik a PDES mihelyst a hőmérséklet az S3-ban a TDES alá esik. A kijelzőcsatornában a CDES jelenik meg és visszaszámolja a PDES-ből hátralévő időt..mihelyst a felügyeleti periódus alatt az S3 hőmérséklete TDES és a DDES időtartama alatt megszakítatlan, a termikus fertőtlenítés teljesnek nyilvánul és új felügyeleti periódus kezdődik. Ha a CDES 00:00-ig visszaszámol, a Relais2 bekapcsolja az utófűtést a termikus fertőtlenítéshez. CDES a kijelzőcsatornában DDES-szel egészülhet ki, ami a beállított fűtési periódust mutatja. DDES a fűtési periódust visszaszámolással kezdi, mihelyst a TDES átlépi az S3-at. A DDES amíg aktív, addig az S3-ban lévő hőmérséklet TDES-ként mutatkozik a TSPO helyett. Abban az esetben, ha a DDES alatt a hőmérséklet ans3tdes több mint 5K[10 Ra]-nel meghaladja,akkor a Relais 2 kikapcsol,amig a hőmérséklet ismét TDES+2K [4 Ra]alá süllyed. Ha a hőmérséklet az S3-ban TDES alá esik, a fűtési periódus elkeződik az elejéről. DDES csak akkor fejeződik be, ha a TDES megszakítás nélkül átlépve marad. Termikus fertőtlenítés: indulási időpont késleltetése SDES Kezdőidő Tartomány: 00:00 24:00 Egység: 00:01 Gyári beállítás: 00:00 A rugalmas szabályzólogika alapján egy fertőtlenítés ciklus pontos időtartama nem látható előre. Hogy pontos időpontot tudjunk meghatározni a fertőtlenítéshez, az indulási időpont késleltetését SDES használhatjuk. Ha az SDES-ben időpont kerül beállításra az indítási késleltetéssel ellátott termikus fertőtlenítéshoz, akkor a termikus fertőtlenítés eddig az időpontig tolódik, vagyis a CDES 00:00-ig visszaszámol. Például a CDES 12:00-ra állítjuk, az SDES pedig 18:30-ra, a Relais2 18:30-kor 12:00 helyett tehát 6,5 órás késleltetéssel kapcsol be. A várakozási idő alatt a beállított indítási időpont villog a kijelzőcsatornában SDES. Az S3-ban a hőmérsékletet a várakozási idő TDES alatt megszakítás nélkül átlépi a beállított fűtési perióduson, akkor a termikus fertőtlenítés befejezettnek minősül és új felügyeleti szakasz kezdődik. Ha az indítási idő 00:00 (Gyári beállítás), akkor a indítás késleltetése inaktív. OTDgyárilag deaktivált állapotú. A PDES, TDES, DDES és SDES beállítási csatornák akkor jelenik meg, ha az opció aktiváltá válik. Ha a termikus fertőtlenítés befejeződik, néhány érték ismét eltűnik és csak az felügyeleti szakasz látható. 16

17 4. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT1E / DT2E) a szolárszivattyút aktiválja az 1. relé a megfelelő tárolóhely pedig elkezd feltöltődni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DT1A / DT2A) vagy a tároló maximális hőmérsékletét (S1MX / S2MX). Az elsőbbség-logika amennyiben lehetséges először a felső tárolórészt tölti fel..a 3-fejű szelepet ebben az esetben a 2. relé működteti. Az S4 érzékelő opcionálisan mérési cállal is csatlakoztatható. Ha a hőmenynyiségkiegyenlítés (OWMZ) aktiválva van az S4 visszaforgató- érzékelőként is használható. VBus 9 10 S1 R1 R2 S3 S4 / TRL S2 17

18 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal KOL x Kollektor hőmérséklet S1 37 TSPU x 1.tároló lent = hőmérséklet S2 37 TSPO x 1 tároló fent = hőmérséklet S3 37 S4 x Hőmérsékletérzékelő 4 S4 38 TRL x* Fűtés visszatérő ágának érzékelőjének S4 38 hőmérséklete n % x Fordulatszám Relais R1 38 hp1 x Üzemórák R1 R1 39 hp2 x Üzemórák R2 R2 39 kwh x* Hőmennyiség kwh - 38 MWh x* Hőmennyiség MWh - 38 ZEIT x Idő - 38 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 4 40 nmn x Minimális fordulatszám 30 % 41 DT1E x Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 40 DT1A x Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 40 DT1S x Szükséges hőmérsékletkülönbség K [20.0 Ra] 40 ANS1 x Növekedés R1 2 K [4 Ra] 41 S1 MX x Tároló maximális hőmérséklete 1 60 C [140 F] 41 DT2E x Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 40 DT2A x Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 40 DT2S x Szükséges hőmérsékletkülönbség K [20.0 Ra] 40 ANS2 x Növekedés R2 2 K [4 Ra] 41 S2MX x Tároló maximális hőmérséklete 2 60 C [140 F] 41 NOT x Vészhőmérséklet- kollektor 130 C [270 F] 42 OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN x Minimálkorlátozás opció : kollektor OFF 44 KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 PRIO x Prioritás 2 45 tlp x Töltési szünet (inga töltési logika) 2 min 45 tumw x Forgatási idő (inga töltési logika) 15 min 45 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 OWMZ x Hőmennyiségkiegyenlítés opció OFF 46 VMAX x* Maximálistérfogatáram 6.0 l 46 MEDT x* Fagyvédelem típusa 1 46 MED% x* Fagyvédelem tartalom (csak ha MEDT = 45 % 46 Propylen vagyethylen) HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. 18

19 5. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT1E / DT2E) a szolárszivattyút aktiválja az 1. relé a megfelelő tárolóhely pedig elkezd feltöltődni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DT1A / DT2A) vagy a tároló maximális hőmérsékletét (S1MX / S2MX). Az elsőbbség-logika amennyiben lehetséges először az 1. tárolóttölti fel.ha a 2. tároló töltődik, ebben az esetben 3-fejű szelepet a 2. relé működteti. Az S4 érzékelő opcionálisan mérési cállal is csatlakoztatható. Ha a hőmennyiségkiegyenlítés (OWMZ) aktiválva van az S4 visszaforgató- érzékelőként is használható. VBus 9 10 S1 R2 TÁROLÓ 1 TÁROLÓ 2 R1 S4 / TRL S2 S3 19

20 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal KOL x Kollektor hőmérséklet S1 37 TSP1 x 1.tároló lent = hőmérséklet S2 37 TSP2 x Hőmérséklettároló 2 unten S3 37 S4 x Hőmérsékletérzékelő 4 S4 38 TRL x* Fűtés visszatérő ágának érzékelőjének S4 38 hőmérséklete n % x Fordulatszám Relais R1 38 hp1 x Üzemórák R1 R1 39 hp2 x Üzemórák R2 R2 39 kwh x* Hőmennyiség kwh - 38 MWh x* Hőmennyiség MWh - 38 ZEIT x Idő - 38 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 5 40 nmn x Minimális fordulatszám 30 % 41 DT1E x Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 40 DT1A x Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 40 DT1S x Szükséges hőmérsékletkülönbség K [20.0 Ra] 40 ANS1 x Növekedés R1 2 K [4 Ra] 41 S1 MX x Tároló maximális hőmérséklete 1 60 C [140 F] 41 DT2E x Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 40 DT2A x Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 40 DT2S x Szükséges hőmérsékletkülönbség K [20.0 Ra] 40 ANS2 x Növekedés R2 2 K [4 Ra] 41 S2MX x Tároló maximális hőmérséklete 2 60 C [140 F] 41 NOT x Vészhőmérséklet- kollektor 130 C [270 F] 42 OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN x Minimálkorlátozás opció : kollektor OFF 44 KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 PRIO x Prioritás 1 45 tlp x Töltési szünet (inga töltési logika) 2 min 45 tumw x Forgatási idő (inga töltési logika) 15 min 45 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 OWMZ x Hőmennyiségkiegyenlítés opció OFF 46 VMAX x* Maximálistérfogatáram 6.0 l 46 MEDT x* Fagyvédelem típusa 1 46 MED% x* Fagyvédelem tartalom (csak ha MEDT = 45 % 46 Propylen vagyethylen) HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. 20

21 6. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő valamit S2 és S3 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT1E / DT2E) a szolárszivattyút aktiválja az 1. és / vagy 2. relé a megfelelő tárolóhely pedig elkezd feltöltődni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DT1A / DT2A) vagy a tároló maximális hőmérsékletét (S1MX / S2MX). Az elsőbbség-logika amennyiben lehetséges először a PRIO -ban kiválasztott tárolót tölti fel. A PRIO = 0 beállításnál mindkét tároló egyenrangúan lesz feltöltve. Az S4 érzékelő opcionálisan mérési cállal is csatlakoztatható vagy refernciaérzékelőként a tároló vészlekapcsolás (OSNO) opciónál. VBus 9 10 S1 R1 R2 TÁROLÓ 1 S4 TÁROLÓ 2 S2 S3 21

22 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal KOL x Kollektor hőmérséklet S1 37 TSP1 x 1.tároló lent = hőmérséklet S2 37 TSP2 x Hőmérséklettároló 2 unten S3 37 S4 x Hőmérsékletérzékelő 4 S4 37 TSPO x* Hőmérséklettárolófent S4 37 n1 % x Fordulatszám R1 R1 38 n2 % x Fordulatszám R2 R2 38 h P1 x Üzemórák R1 R1 39 h P2 x Üzemórák R2 R2 39 ZEIT x Idő - 39 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 6 40 DT1E x Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 40 DT1A x Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 40 DT1S x Szükséges hőmérsékletkülönbség K [20.0 Ra] 40 ANS1 x Növekedés R1 2 K [4 Ra] 41 n1mn x Minimális fordulatszám R1 30 % 41 S1 MX x Tároló maximális hőmérséklete 1 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 DT2E x Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 40 DT2A x Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 40 DT2S x Szükséges hőmérsékletkülönbség K [20.0 Ra] 40 ANS2 x Növekedés R2 2 K [4 Ra] 41 n2mn x Minimális fordulatszám R2 30 % 41 S2MX x Tároló maximális hőmérséklete 2 60 C [140 F] 41 NOT x Vészhőmérséklet- kollektor 130 C [270 F] 42 OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség 20.0 K [40.0 Ra] 43 hűtés DTKA x* Kikapcsolási hőmérsékletkülönbség 15.0 K [30.0 Ra] 43 hűtés OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN x Minimálkorlátozás opció : kollektor OFF 44 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 PRIO x Prioritás 1 45 tlp x Töltési szünet (inga töltési logika) 2 min 45 tumw x Forgatási idő (inga töltési logika) 15 min 45 DTSP x* Temperaturdifferenz Spreizladung 40 K [70 Ra] 45 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 ADA2 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. 22

23 7. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 és S3 kollektorérzékelők és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT E) az egyik vagy mindkét szolárszivattyút aktiválja az 1. és/vagy 2. relé a meg- felelő tárolóhely pedig elkezd feltöltődni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DT A) vagy a tároló maximális hőmérsékletét (S MX). Az S4 érzékelő opcionálisan mérési cállal is csatlakoztatható vagy refernciaérzékelőként a tároló vészlekapcsolás (OSNO) opciónál. VBus 9 10 S1 S3 S4 R1 R2 S2 23

24 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal KOL1 x Kollektor hőmérséklet 1 S1 37 TSP x Hőmérséklettároló S2 37 KOL2 x Kollektor hőmérséklet 2 S3 37 S4 x Hőmérsékletérzékelő 4 S4 37 TSPO x* Hőmérséklettárolófent S4 37 n1 % x Fordulatszám R1 R1 38 n2 % x Fordulatszám R2 R2 38 h P1 x Üzemórák R1 R1 39 h P2 x Üzemórák R2 R2 39 ZEIT x Idő - 39 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 7 40 DT E x Bekapcsolási hőmérsékletkülönbség 6.0 K [12.0 Ra] 40 DT A x Kikapcsolási hőmérsékletkülönbség 4.0 K [8.0 Ra] 40 DT S x Szükséges hőmérsékletkülönbség 10.0 K [20.0 Ra] 40 ANS x Növekedés R1 / R2 2 K [4 Ra] 41 n1mn x Minimális fordulatszám R1 30 % 41 S MX x Tároló maximális hőmérséklete 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 n2mn x Minimális fordulatszám R2 30 % 41 NOT1 x Vészhőmérséklet- kollektor C [270 F] 42 NOT2 x Vészhőmérséklet- kollektor C [270 F] 42 OKK1 x Kollektorhűtés opció Kollektor 1 OFF 42 KMX1 x* Maximum Kollektor hőmérséklet C [230 F] 42 OKK2 x Kollektorhűtés opció Kollektor 2 OFF 42 KMX2 x* Maximum Kollektor hőmérséklet C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN1 x Minimálkorlátozás opció : kollektor Kollektor 1 OFF 44 KMN1 x* Minimum Kollektor hőmérséklet 1 10 C [50 F] 44 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal OKN2 x Minimálkorlátozás opció : kollektor Kollektor 2 OFF 44 KMN2 x* Minium Kollektor hőmérséklet 2 10 C [50 F] 44 OKF1 x Fagyásvédelem opció Kollektor 1 OFF 44 KFR1 x* FrostsctzKollektor hőmérséklet C [40.0 F] 44 OKF2 x Fagyásvédelem opció Kollektor 2 OFF 44 KFR2 x* FrostsctzKollektor hőmérséklet C [40.0 F] 44 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 ADA2 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. 24

25 8. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT E) a szolárszivattyút aktiválja az 1. relé a megfelelő tárolóhely pedig elkezd feltöltődni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DT A) vagy a tároló maximális hőmérsékletét (S MX). A 2. relé álltal egy szilárdtüzelésű kazán lesz odairányítva, ha a hőmérsékletkülönbség az S3 és S4 érzékelők közöttnagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT3E),amíg el nem éri a szilárdtüzelésű kazán és a tároló minimális (MN3E) és maximális (MX3E) hőmérséklet küszöbötértékét.az S3 érzékelő opcionálisan refernciaérzékelőként is használható a tároló vészlekapcsolás (OSNO) opciónál VBus 9 10 S1 R1 S4 S3 R2 S2 25

26 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal INIT x* ODB-Inicializálás aktív - 37 FLL x* ODB-töltési idő aktív - 37 STAB x* ODB-Stabilizálás aktív - 37 KOL x Kollektor hőmérséklet S1 37 TSPU x 1.tároló lent = hőmérséklet S2 37 TSPO x 1 tároló fent = hőmérséklet S3 37 TFSK x Kazán hőmérséklet S4 38 n1 % x Fordulatszám R1 R1 38 n2 % x Fordulatszám R2 R2 38 h P1 x Üzemórák R1 R1 39 h P2 x Üzemórák R2 R2 39 ZEIT x Idő - 39 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 8 40 DT E x Bekapcsolási hőmérsékletkülönbség 6.0 K [12.0 Ra] 40 DT A x Kikapcsolási hőmérsékletkülönbség 4.0 K [8.0 Ra] 40 DT S x Szükséges hőmérsékletkülönbség 10.0 K [20.0 Ra] 40 ANS x Növekedés R1 2 K [4 Ra] 41 n1mn x Minimális fordulatszám R1 30 % 41 S MX x Tároló maximális hőmérséklete 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 n2mn s Minimális fordulatszám R2 30 % 28 Vészhőmérséklet- kollektor 130 C [270 F] 42 NOT x Vészhőmérséklet - kollektor ha ODB 95 C [200 F] 42 aktiválva van: OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN x Minimálkorlátozás opció : kollektor OFF 44 KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 DT3E s Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 27 DT3A s Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 27 DT3S s Szükséges hőmérsékletkülönbség K [20.0 Ra] 27 ANS3 s Növekedés R2 2 K [4 Ra] 27 MX3E s Bekapcsolási küszöbérték : Max C [140.0 F] 28 hőmérséklet MX3A s Kikapcsolási küszöbérték: Max C [136.0 F] 28 hőmérséklet MN3E s Bekapcsolási küszöbérték: Min C [140.0 F] 28 hőmérséklet MN3A s Kikapcsolási küszöbérték: Min C [150.0 F] 28 hőmérséklet ODB x Visszaáramoltatás-opció OFF 47 tdte x* ODB bekapcsolási feltétel - időintervallum 60 s 47 tfll x* ODB Töltési idő 5.0 min 48 tstb x* ODB Stabilizálási időt 2.0 min 48 HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 ADA2 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. s Rendszerspecifikus menüpont 26

27 Rendszerspecifikus funkciók Ezekre a beállításokraa 8.eszköz specifikus működéséhezvan szüksége. T-szabályzásutánfűtés eseténszilárdtüzelésű kazán segítségével Fordulatszám regelung A fordulatszámbeállításhoza hőcserélö szivattyúnak a 2. relénél a HND2 beállítómenüpont az Auto üzemmódban kell legyen. DT3E: Bekapcsolási hőmérsékletkülönbség Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 6.0 K [12.0 Ra] DT3A: Kikapcsolási hőmérsékletkülönbség Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 4.0 K [8.0 Ra] Referenciaérzékelőezekhez a funkciókhoz azs4éss3. A 8. berendezés esetében a szabályozó felkínál egy kiegészítő különbségszabályozást ahőcserééhez egy szilárdtüzelésű kazántól (Pl. kandalló). Az egyszerű különbségszabályozás a be- (DT3E) és kikapcsolási (DT3A) hőmérséklet megadásával állítódik be. Ha a hőmérsékletkülönbség túllépi a beállított bekapcsolási hőmérsékletet, bekapcsol a 2. relé. Amennyiben a hőmérsékletkülönbség újra a beállított kikapcsolási hőmérséklet alá esik, kikapcsol a 2. relé. A bekapcsolási hőmérsékletkülönbség legalább 0.5 K [1 Ra] egységgel magasabb legyen mint a kikapcsolási hőmérsékletkülönbség. DT3S: Szükséges hőmérsékletkülönbség Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 10.0 K [20.0 Ra] ANS3: Növekedés Tartomány: 1 20 K [2 40 Ra] Egység: 1 K [2 Ra] Gyári beállítás: 2 K [4 Ra] Ha a készülék eléri a bekapcsolási hőmérsékletkülönbséget a szivattyú bekapcsol 10 másodpercre teljes fordulatszámon. Csak ezután redukálódik a fordulatszám a beállított minimális értékre (n2mn). Ha a hőmérsékletkülönbség eléri a beállított szükséges hőmérsékletkülönbséget (DT3S), a fordulatszám megemelkedik egy szinttel (10%). Minden alkalommal, amikor a hőmérsékletkülönbségmegemelkedik a beállított emelkedési szinttel ANS3, megemelkedik a fordulatszám mindig 10 %-ig, amíg el nem éri a maximális fordulatszámot, ami 100 %. A szükséges hőmérsékletkülönbség legalább 0.5 K [1 Ra] egységgel magasabb legyen mint a bekapcsolási hőmérsékletkülönbség. 27

28 Minimális fordulatszám Minimális hőmérsékletkorlátozás n2mn: Fordulatszámszabályzás Tartomány: Egység: 5 % Gyári beállítás: 30 Az n2mn beállítási menüponttal az R2 kimenetnek kijelölhetünk egy relatív minimális fordulatszámot. Ha fordulatszám szempontjából nem szabályzott felhasználók is csatlaoztatva vannak (pl. szelep), az n2mn értéket 100 %-.ra kell beállítani, ezzel deaktiváljuk a fordulatszámszabályzást. MN3E Minimális hőmérsékletkorlátozás Tartomány: C [ F] Egység: 0.5 C [1 F] Gyári beállítás (csak ha ANL = 8): 60.0 C [140.0 F] MN3A Minimális hőmérsékletkorlátozás Tartomány: C [ F] Egység: 0.5 C [1 F] Gyári beállítás (csak ha ANL = 8): 65.0 C [150.0 F] Referenciaérzékelő a minimális hőmérsékletkorlátozáshoz a 4. érzékelő. A a minimális hőmérsékletkorlátozás álltal a 8. berendezésben beállítható egy min. hőmérsékleta szilárdtüzelésű kazán számára. Ha MN3E alá esik a hőmérséklet a 4. érzékelőnél, lekapcsol a 2. relé amíg a 3. érzékelő hőmérséklete újra átlépi a MN3A. A be- és kikapcsolási hőmérsékletkülönbség DT3E és DT3A minimális és maximális hőmérsékletkorlátozásnak minősül. MX3E Maximális hőmérsékletkorlátozás Tartomány: C [ F] Egység: 0.5 C [1 F] Gyári beállítás: 60.0 C [140.0 F] MX3A Maximális hőmérsékletkorlátozás Tartomány: C [ F] Egység: 0.5 C [1 F] Gyári beállítás: 58.0 C [136.0 F] A szilárdtüzelésű kazán számára minimális és maximális hőmérsékletkorlátozások is beállíthatóak. Referenciaérzékelő a maximális hőmérsékletkorlátozáshoz a 3. érzékelő. A a maximális hőmérsékletkorlátozás álltal beállítható egy max. hőmérséklet, pl. A forrázás kockázatának csökkentése érdekében egy tárolóban. Ha MX3E átlépjük, lekapcsol a 2. relé amíg a 4. érzékelő hőmérséklete MX3A alá esik. 28

29 9. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT E ) a szolárszivattyút aktiválja az 1. relé a megfelelő tárolóhely pedig elkezd feltöltődni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DT A) vagy a tároló maximális hőmérsékletét (S MX). Egy fűtőkör-visszaáramoltatás-megakadályozást aktivál a 2. relé ha a hőmérsékletkülönbség az S3 és S4 érzékelő között nagyobbra vagy egyenlőre van beállítva a bekapcsolási hőmérsékletkülönbségnél (DT3E). E célból a 2. relé odairányítja a 3kimenetes szelepet. Az S3 érzékelő opcionálisan refernciaérzékelőként is használható a tároló vészlekapcsolás (OSNO) opciónál. S1 VBus 9 10 R1 S4 S3 R2 S2 29

30 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal INIT x* ODB-Inicializálás aktív - 37 FLL x* ODB-töltési idő aktív - 37 STAB x* ODB-Stabilizálás aktív - 37 KOL x Kollektor hőmérséklet S1 37 TSPU x 1.tároló lent = hőmérséklet S2 37 TSPO x 1 tároló fent = hőmérséklet S3 37 TRUE x Fűtés visszatérőág hőmérséklet S4 38 n % x Fordulatszám Relais R1 38 hp1 x Üzemórák R1 R1 39 hp2 x Üzemórák R2 R2 39 ZEIT x Idő - 39 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer 9 40 DT E x Bekapcsolási hőmérsékletkülönbség 6.0 K [12.0 Ra] 40 DT A x Kikapcsolási hőmérsékletkülönbség 4.0 K [8.0 Ra] 40 DT S x Szükséges hőmérsékletkülönbség 10.0 K [20.0 Ra] 40 ANS x Növekedés R1 2 K [4 Ra] 41 nmn x Minimális fordulatszám 30 % 41 S MX x Tároló maximális hőmérséklete 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 Vészhőmérséklet- kollektor 130 C [270 F] 42 NOT x Vészhőmérséklet - kollektor ha ODB 95 C [200 F] 42 aktiválva van: OKK x Kollektorhűtés opció OFF 42 KMX x* Kollektor maximális hőmérséklete 110 C [230 F] 42 OSYK x Rendszerhűtés opció OFF 43 DTKE x* Bekapcsolási hőmérsékletkülönbség hűtés 20.0 K [40.0 Ra] 43 DTKA x* Kikapcsolási hőmérsékletkülönbség hűtés 15.0 K [30.0 Ra] 43 OSPK x Tároló-hűtés opció OFF 43 OURL x* Késznléti-hűtés opció:szabadság OFF 43 TURL x* Késznléti-hűtés hőmérséklete:szabadság 40 C [110 F] 43 OKN x Minimálkorlátozás opció : kollektor OFF 44 KMN x* Kollektor minimális hőmérséklete 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdő időpont 07:00 46 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Munkaidő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 DT3E s Bekapcsolási hőmérsékletkülönbség K [12.0 Ra] 40 DT3A s Kikapcsolási hőmérsékletkülönbség K [8.0 Ra] 40 ODB x Visszaáramoltatás-opció OFF 47 tdte x* ODB bekapcsolási feltétel - időintervallum 60 s 47 tfll x* ODB Töltési idő 5.0 min 48 tstb x* ODB Stabilizálási időt 2.0 min 48 HND1 x Kézivezérlés R1 Auto 48 HND2 x Kézivezérlés R2 Auto 48 ADA1 x HE-Szivattyú meghatározása OFF 48 SPR x Nyelv de 49 EINH x Hőmérsékletegység C 49 RESE x Reset = visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. s Rendszerspecifikus menüpont 30

31 10. berendezés A szabályozó kiszámolja a hőmérsékletkülönbséget az S1 kollektorérzékelő és S2 tárolóérzékelő között. Ha a különbség nagyobb vagy megegyezik a beállított bekapcsolási hőmérsékletkülönbséggel (DT E ) a szolárszivattyút aktiválja az 1. relé a megfelelő tárolóhely pedig elkezd feltöltődni, amíg eléri a kikapcsolási hőmérsékletkülönbséget (DT A) vagy a tároló maximális hőmérsékletét (S MX). Ha a kollektor maximális hőmérsékletét eléri(kmx), a szolárszivattyút az 1. relé és a 3kimenetes szelepe a 2. relének irányítja, hogy a felesleges hőt egy hőcsökkentőhöz terelje. Biztonsági okokból a felesleges hő elvezetése csak addig tart, amíg a tároló hőmérséklete a be nem állítható vészleállítás- hőmérséklet tartományában 95 C [200 F]található. Az S3 és S4 érzékelő opcionálisan mérési cállal is csatlakoztatható..az S3 érzékelő opcionálisan refernciaérzékelőként is használható a tároló vészlekapcsolás (OSNO) opciónál. Ha a hőmennyiségkiegyenlítés (OWMZ) aktiválva van az S4 visszaforgató- érzékelőként is használható.. VBus 10 9 S1 R2 R1 S3 S4 / TRL S2 31

32 Kijelző menüpontok Menü-pont Leírás Csatlakozó Oldal KOL x Kollektor hőmérséklet S1 37 TSP x Tároló hőmérséklet S2 37 S3 x Hőmérséklet: érzékelő3 S3 37 TSPO x* Tároló fent hőmérséklet S3 37 S4 x Hőmérséklet: érzékelő4 S4 37 TRL x* Fűtés visszatérő ágának érzékelőjének S4 37 hőmérséklete n % x Fordulatszámrelé R1 38 h P1 x Üzemórák R1 R1 38 h P2 x Üzemórák R2 R2 39 kwh x* Hőmennyiség kwh - 39 MWh x* Hőmennyiség MWh - 39 ZEIT x Idő - 39 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal ANL x Rendszer DT E x Bekapcsolási hőmérsékletkülönbség 6.0 K [12.0 Ra] 40 DT A x Kikapcsolási hőmérsékletkülönbség 4.0 K [8.0 Ra] 40 DT S x Szükséges hőmérsékletkülönbség 10.0 K [20.0 Ra] 40 ANS x Növekedés R1 2 K [4 Ra] 41 nmn x Minimális fordulatszám 30 % 41 S MX x Tároló maximális hőmérséklete 60 C [140 F] 41 OSNO x Tároló vészleállítása opció OFF 41 NOT x Kollektor vészhőmérséklet 130 C [270 F] 42 KMX s Kollektor maximális hőmérséklet 110 C [230 F] 42 OKN x Minimálkorlátozás opció : kollektor OFF 44 KMN x* Minimálhőmérséklet: kollektor 10 C [50 F] 44 OKF x Fagyásvédelem opció OFF 44 KFR x* Fagyásvédelmi hőmérséklet 4.0 C [40.0 F] 44 ORK x Vákuumkollektor funkció OFF 46 RKAN x* ORK Kezdés időpontja 07:00 46 RKEN x* ORK Leállás időpontja 19:00 46 RKLA x* ORK Működési idő 30 s 46 RKSZ x* ORK Megállási idő 30 min 46 OWMZ x Option Hőmennyiségkiegyenlítés OFF 46 VMAX x* Maximális térfogatáram 6.0 l 46 MEDT x* Fagyvédelem típusa 1 46 Beállítás menüpontok Menü-pont Leírás Gyári beállítás Oldal MED% x* Fagyvédelem tartalom (csak ha MEDT 45 % 46 =Propylen vagyethylen) HND1 x Kézi üzemmód R1 Auto 48 HND2 x Kézi üzemmód R2 Auto 48 ADA1 x HE-Szivattyúmeghajtás OFF 48 SPR x Nyelv de 49 EINH x Hőegység C 49 RESE x Reset visza a gyári beállításokhoz 49 W005#### Verziószám Jelmagyarázat: Szimbólum Jelentés x A menüpont hozzáférhető. x* A menüpont hozzáférhető, ha a megfelelő opció aktiválva van. s Rendszerspecifikus menüpont 32

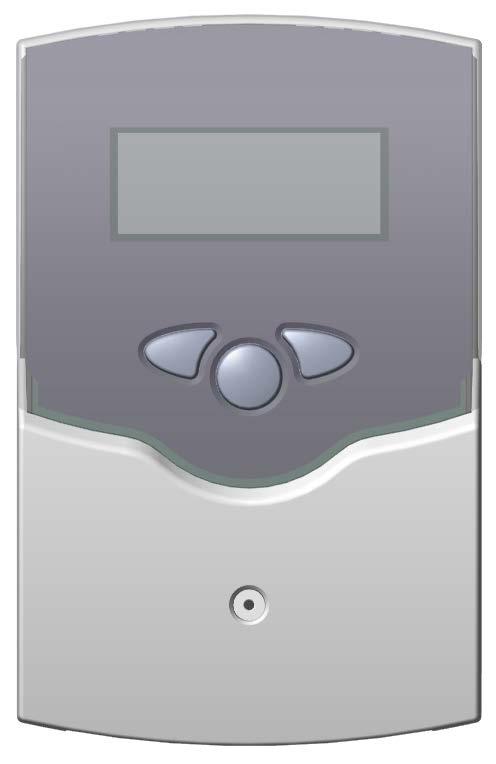

33 2. Kezelés és funkciók 2.1 Billentyűzet 2.2 Rendszer-monitoring-kijelző Rendszer-monitoring-kijelző! Rendszerkontroll-LED Vissza (-) Előre (+) A Rendszer monitoring kijelző 3 részből áll: Menüpont, Szimbólum és Rendszer képernyő (aktív rendszerséma). Menüpont kijelző OK (Kiválasztás/Nyugtázás) A készülék kezelése, beállítása a kijelző alatt található3 billentyűzetsegítségével végezhető el. Taste 1 (+) billentyűvel lehet a menüpontokban előrelépni, vagy abeállított étéket növelni.. Taste 2 (-) Vissza billentyűvel lehet ennekellenkezőjét elvégezni. Taste 3 (OK) Kiválasztása a menüpontoknak, nyugtázás. Normál üzemmódban csak a kijelzőmenüpontok láthatóak. A menüpontok közötti váltáshoz nyomja az 1 és 2 billentyűket. Hozzáférés a menüpontokhoz: Az 1. billentyűvel legörgetni az utolsó menüpontig, majd az 1. billentyűt kb. 2 mp.-ig nyomva kell tartani. Ha egy menüpontotválasztunka kijelzőn látjuka szimbólum otjobbra a menünév mellett. A 3. billentyűt rövid ideig nyomja meg, a villog (változtatásüzemmód) Az 1. és 2. billentyűvel az értéket állítsa be A 3. billentyűt rövid ideig nyomja meg jelzésfolyamatossá válik a beállított érték tárolva. A Menüpont kijelző 2 cellából áll. A felső cella egy 16 szegmensesalfanumerikus kijelző. Itt elsősorban a menüpontoknevei / menüpontok jelennek meg. Az alsó 7 szegmenseskijelzőn a különbözőértékek, beállítási paraméterek kijelzésetörténik. Hőmérsékletek C vagy F -ban, hőmérsékletkülönbség ennek megfelelően K vagy Ra. Szimbólumok kijelzése A Szimbólum kijelzőn megjelenő szimbólumok jelzik az aktuális rendszerstátuszt. 33

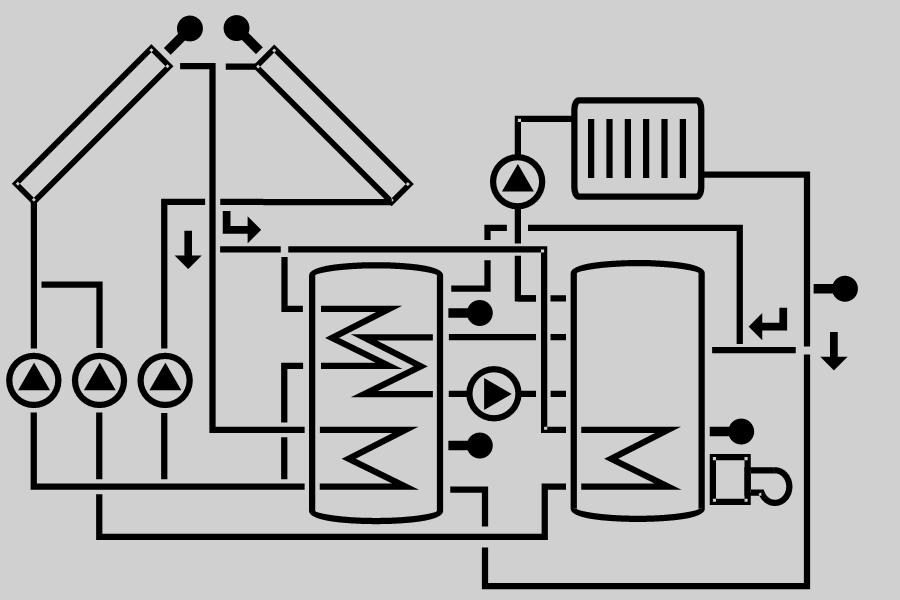

34 Rendszerképernyő A rendszerképernyő (aktiv rendszerséma)megmutatja a szabályzóban kiválasztott rendszersémát. Több rendszerkomponens-szimbólumból áll, amelyek a rendszer állapotától függően villognak, folyamatosan láthatóak vagy eltűnnek. 2.3 Villógó kódok Rendszer képernyő villógó kódok Szivattyú szimbólum villog a bekapcsolási fázisban Érzékelő szimbólum villog, ha az érzékelőhöz tartozó menüpont kiválasztva Hibás érzékelő esetén az érintett érzékelő szimbóluma gyorsan villog Égőszimbólum villog, ha az utánfűtés aktív. LED-villogó kódok Állandó zöld: Villogó piros / zöld: Villogó piros: Minden rendben Bekapcsolási fázis Kézi üzemmód Érzékelő hiba (Érzékelő szimbólum gyorsan villog) Kollektorok Kollektorérzékelővel Tároló-1 és 2, hőátadóval 3 kimenetes szelep Csak a folyásirány ill. A pillanatnyi kapcsolásiállapot kijelzése történik Hőmérsékletérzékelők Fűtőkör Szivattyú Utánfűtés izzószál-szimbólumma Jelzés normál villogó 1. relé aktív ⓵ 2. relé aktív ⓶ Tároló maximális hőmérséklete túllépve Tároló vészlekapcsolás aktiv + Kollektorvészlekapcsoló aktív Kollektorhűtés aktiv ⓵ Rendszerhűtés aktiv ⓵ Tárolóhűtés aktiv ⓵ + Késznléti-hűtés: szabadság aktiválva Késznléti-hűtés: szabadság aktiv ⓵ + Minmálkorlátozás kollektor: aktiv Fagyvédelmi funkció aktiválva Fagyvédelmi funkció aktív ⓵ / ⓶ Kézi üzemmód relé1 ON + ⓵ Kézi üzemmód relé2 ON + ⓶ Kézi üzemmód relé1/2off Érzékelődefekt 34

35 3. Üzembevétel 2 3 (OK) A BS Plus-szabályzó 3 beállítási gombja Hálózat kapcslatot biztosítnai. A rövid üzembehelyezési fázis alatt villog az üzemellenörző LED. Ha a szabályzót először kapcsoljuk be vagy egy RESET üzemmód után, egy üzembevételi menüt kell lefuttatnunk. Az üzembevételi menü átvezeti a felhasználót a beállítási menüpontokon, amelyek a berendezés üzemeléséhez a legfontosabbak. Az üzembevételi menü kezelése: 3. Billentyüt lenyomni, hogy a beállítási menüpontot kiválasszuk. A szimbólum villog. Az érték beállításához az 1 vagy 2 billentyüt megnyomni. A 3. Billentyüt újra lenyomva jóváhagyjuk a beállított értéket. A szimbólumújra tartósan megjelenik. Hogy eljusson az előző vagy következő beállítási menüponthoz, nyomja meg az 1 vagy 2 billentyüt. Az üzembevételi menü magába foglalja a következő 6 beállítási menüpontt: 1 1. Nyelv A menü kívánt nyelvezete válsztható. SPR Nyelv kiválasztása Választható: de, En, Fr Gyári beállítás: de 2. Egység A megkívánt egység kiválasztása, amelyben kijelzi a hőmérsékletet és hőmérsékletkülönbséget. EINH Hőegység Választható: F, C Gyári beállítás: C 3. Idő A valós idő-órához az aktuális idő beállítása. òrák és percek külön beállítása, először órák, majd percek. ZEIT Valós idő-óra 4. Készülék A kívánt rendszersémát állítsa be aszolárrendszer számára. Egy részletesebb leírásért a választható fejezetekröl ld fejezet. ANL: Készülékválasztás Tartomány:1 10 Gyári beállítás:1 Ha a rendszerválasztás utólagosan lesz megváltoztatva az addigi beállítások elvesznek. Ezért minden beállításnál az ANL menünél egy biztonsági megkérdezét is látunk. 35

36 A biztonsági megkérdezést csak akkor hagyja jóvá, ha a rendszersémát valóban meg szeretné változtatni! Biztonsági rákérdezés: A biztonsági megkérdezést a 3 billentyüvel hagyhatja jóvá. 5. Tároló maximális hőmérséklete A tároló kívánt maximális hőmérséklete. S MX / S1MX / S2MX: Tároló max. hőmérséklete Tartomány: 4 95 C [ F] ANL 10: 4 90 C [ F] Egység: 1 C [2 F] Gyári beállítás: 60 C [140 F] A szabályozóban van egy biztonsági lekapcsolás-funkció, amely deaktiválja a rendszert amint az eléri a 95 C [200 F] hömérsékletet. Nyugtázás Az üzembevételi menü lezárása Az üzembevétel- menü utolsó pontja után egy nyugtázást kér a rendszer a beállított menüpontokra. Az üzembevétel-menüben beállított értékek nyugtázására nyomja meg a 3. billentyűzetet Ezáltal a szabályzó üzemkész akiválasztott rendszersémának megfelelő beállításokkal. Az üzembevétel- menüben beállított paraméterek bármikor megváltoztathatóak a megfelelő beállítási menüpontokkal az üzembevételt követően is. opciók és funkciók természetesen szintén aktiválhatóak (ld fejezet). 6. Minimális fordulatszám Minimális fordulatszámbeállítása a megfelelő szivattyúhoz. nmn, n1mn, n2mn: Fordulatszám szabályzástartomány: Egység: 5 % Gyári beállítás: 30 Nem szabályozható komponenseknél (pl.szelepek) az értéket 100 %-ra kell állítani (funkciót deaktíválni). 36

37 4. Menüáttekintés 4.1 Kijelző menüpontokinformáció Mely értékek és beállítási menüpontok láthatóak attól függ, hogy mely rendszersémát választjuk, a beállított opcióktól és funkcióktól. Csak azokat a menüpontokat láthatjuk, amelyek az egyéni beállításoknál hozzáférhetőek. Visszaáramoltatás időperiódus kijelző Inicializálás Kollektorhőmérsékletkijelző KOL, KOL1, KOL2 Kollektorhőmérséklet Tartomány: C [ F] A pillanatnyi kollektorhőmérsékletet jelzi. KOL : kollektorhőmérséklet (1 kollektormezősrendszer) KOL1 : 1. kollektorhőmérséklet KOL2 : 2. kollektorhőmérséklet Tárolóhőmérsékletkijelző INIT ODB-Inicializálás aktív Ez a menü visszaszámolja a tdte ben beállított időt. Töltési idő FLL ODB-töltési idő aktív Ez a menü visszaszámolja a tfll ben beállított időt. Stabilisierung TSP, TSPU, TSPO, TSP1, TSP2, TDES Tárolóhőmérséklet Tartomány: C [ F] A pillanatnyi tárolóhőmérsékletet jelzi. TSP : Tárolóhőmérséklet (1 tárolós rendszer) TSPU : Tárolóhőmérséklet lent TSPO : Tárolóhőmérséklet fent TSP1 : Tároló hőmérséklet1 (2 tárolós rendszer) TSP2 : Tároló hőmérséklet2 (2 tárolós rendszer) TDES : Termikus fertőtlenítés hőmérséklete (csak ANL = 3; helyettesíti a TSPO mivel termikus fertőtlenítésalatt a DDES fűtési periódus aktív) STAB ODB-Stabilizálás aktív Ez a menü visszaszámolja a tstb ben beállított időt 37

38 3 és 4 érzékelő kijelző A szivattyú pillanatnyi fordulatszámának kijelzése S3,S4 Érzékelőhőmérséklet Tartomány: C [ F] A megfelelő kiegészítő érzékelők hőmérsékletét jelzi.(szabályozófunkció nélkül) S3 : 3. érzékelő hőmérséklete S4 : 4. érzékelő hőmérséklete S3 és S4 csak bekötött érzékelő esetén kerül kijelzésre. Egyéb hőmérséklet TFSK, TRUE, TRL Egyéb hőmérséklet Tartomány: C [ F] Jelzi az adott érzékelő pillanatnyi hőmérsékletét. TFSK : Kazán hőmérséklet TRUE : Fűtés visszatérőág hőmérséklet TRL : Visszatérőág hőmérséklet n %, n1 %, n2 % Aktuális szivattyú-fordulatszám Tartomány: % A szivattyú pillanatnyi fordulatszámát jelzi.. n% : szivattyú pillanatnyi fordulatszáma (1 szivattyúsrendszer) n1% : 1. szivattyú pillanatnyi fordulatszáma n2% : 2. szivattyú pillanatnyi fordulatszáma kwh/mwh Hőmennyiség kwh/mwh -ban Kijelzőmenü A nyert hőmennyiséget mutatja csak akkor hozzáférhető, ha a hőmenynyiségkiegyenlítésopció (OWMZ)aktiválva van. A hőmennyiség a VMAX nál megadott árammennyiség középértékében lesz kiszámolva, mint a referenciaérzékelők S1 áramlás és S4 visszaáramlás hőmérséklete. Az érték a kwh menüben kwh -ban és az MWh menüben MWh ban szerepel. Az össz hőmennyiség a két érték összagéből adódik. Az összesített hőmennyiség újra nullázható. Ahogy a hőmennyiség egyik kijelzőmenüjét kiválasztjuk, a kijelzőn tartósan megjelenik a szimbólum. A számláló RESET-üzemmódjába eljuthatunk, ha a 3. billentyűt kb. 2 mp-ig lenyomva tartjuk. A szimbólumvillog és az értékek visszaállítódnak 0-ra. Hogy lezárjuk a RESET-tevékenységet, a 3. billentyűt lenyomva tartjuk. Ha meg akarjuk szakítani, kb 5mp-ig egy billentyűt se nyomjunk meg. A szabályzó az értékek kijelzése üzemmódbaáll vissza. 38

39 Az aktuális idő kijelzése CDES Visszaszámlálás: ellenörzési periódus Tartomány: 0 30:0 24 (dd:hh) Ha a termikus fertőtlenítés opció (OTD) aktiválva vanés az ellenörzési idő be van állítva, a maradék időt (napokban és órákban) visszaszámolja és CDES ként mutatja. IDŐ az óra beállításához a 3. billentyűt tartsa lenyomva 2 mp-ig. az 1. és 2. billentyűksegítségével beállítható az óra perc beállítása: 3. billentyű az 1. és 2. billentyűksegítségével beállítható a perc a beállítás mentéséhez tartsa lenyomva a 3. billentyűt Üzemóra számláló SDES Kezdőidő kijelzése Tartomány:00:00 24:00 (hh:mm) Ha a termikus fertőtlenítés opció (OTD) aktiválva van és a késleltetett indítás be van állítva, a beállított kezdőidő villogva SDES-ként jelenik meg. DDES Fűtési periódus kijelzése Tartomány: 00:00 24:00(hh:mm) Ha a termikus fertőtlenítés opció (OTD) aktiválva van ésa fűtés periódus működik,a maradék időt (napokban és órákban) visszaszámolja és DDES ként mutatja. h P / h P1 / h P2 Üzemóra számlálókijelző Azüzemóraszámláló a hozzátartozó relékimenetre kötött fogyasztó (h P / h P1 / hp2) üzemóráját tárolja. A kijelzöösszesített, egész órás értéket mutat. Az összesített üzemóraszám nullázható Az üzemóraszámlálómenüpont kiválasztásával a kijelzőn megjelenika folyamatos szimbólum. A 3. billentyű kb. 2 mp. ideigtörténő lenyomva tartásával juthatunk az üzemóra-számláló RESET üzemmódjába. Ekkor a villog és az üzemóra 0-raáll vissza. A RESET menüpont lezárásához a 3. billentyűt kb 5mp-ig lenyomva tartani. A RESET eljárás megszakításához 5 mp. ig ne használjuka billentyűzetet. A szabályzó azértékek kijelzése üzemmódbaáll vissza. 39

40 4.2 Beállítás menüpontok Rendszerválasztás T-Szabályzás ANL: Rendszerválasztás Tartomány: 1 10 Gyári beállítás: 1 Ebben a menüpontban kiválasztható egy előre meghatározott rendszerséman rendszersémához tartozik speciális beállítás, amelyek egyénileg változtathatóak. Ha a rendszerválasztát utólag módosítjuk, az addig beállított módosítások elvesznek. Ezért minden beállítás után biztonsági rákérdezés jelenik meg. A biztonsági rákérdezést csak akkor nyugtázza, ha a rendszersémát valóban meg akarja változtatni! Biztonsági rákérdezés: DT E / DT1E / DT2E / DT3E: Bekapcsolási hőmérsékletkülönbség. Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 6.0 K [12.0 Ra] A szabályzó standard hőmérséklet-különbség szabályzóként viselkedik.ha a bekapcsolási hőmérsékletkülönbséget eléri, bekapcsol a szivattyú. Ha a hőmérsékletkülönbség a beállított kikapcsolási hőmérséklet alá esik, a megfelelő relé ismét kikapcsol. A bekapcsolási hőmérsékletkülönbség legalább 0.5 K [1 Ra] magasabb kell legyen a kikapcsolási hőmérsékletkülönbségnél. A biztonsági rákérdezést a 3.billentyűvel nyugtázhatja. DT A / DT1A / DT2A / DT3A Kikapcsolási hőmérsékletkülönbség. Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 4.0 K [8.0 Ra] Ha a visszaáramoltatás opciót ODB aktiváljuk, az értékek a DTE, DTA és DTS paraméterekhez is a visszaáramoltatási rendszer számára optimalizált értékekhez lesz hozzáigazítva: DTE = 10K [20 Ra] DTA = 4K [8 Ra] DTS = 15K [30 Ra] Ha az ODB-t utólag deaktiváljuk a már végrehajtott beállításokat mellőzi és ezeket újra be kell állítani. 40

41 Fordulatszámszabályzás Minimális fordulatszám DT S / DT1S / DT2S / DT3S: Szükséges hőmérsékletkülönbség Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 10.0 K [20.0 Ra] ANS / ANS1 / ANS2 / ANS3: Növekedés Tartomány: 1 20 K [2 40 Ra] Egység: 1 K [2 Ra] Gyári beállítás: 2 K [4 Ra] A fordultszámszabályzáshoz a megfelelő relé üzemmódját Auto-ra kell beállítani. (Beállítási menü HND1 / HND2) Ha a bekapcsolási hőmérsékletkülönbséget eléri, a szivattyú teljes fordulatszámon aktivlódik 10mp-re.Ezután a fordulatszám a beállított minimális fordulatszámracsökken. (Gyári beállítás=30%). Ha a hőmérsékletkülönbség eléri a beállíttt szükséges hőmérsékletkülönbséget a fordulatszám egy szintet (10%) megemelkedik.ha a különbség a beállított növekedési értékansfölé emelkedik, a fordulatszám további 10%- ot emelkedik, amíg el nem éri a maximális fordulatszámot, vagyis a 100%- ot. A szükséges hőmérsékletkülönbséglegalább 0.5K[1 Ra]magasabb kell legyen mint a bekapcsolási hőmérsékletkülönbség. nmn, n1mn, n2mn Fordulatszámszabályzás Tartomány: % Egység: 5 % Gyári beállítás: 30 % nmn, n1mn, ha ODB aktivált: 50 % Az nmn, n1mn és n2mn menüknél az R1és R2 relékimenetek számára beállítható egy relatív minimális fordulatszám a csatlakoztatható szivattyúkhoz. N emszabályozható komponenseknél (pl. szelepek) az a min. fordulatszám értéket a megfelelö relénél 100 %-ra kell állítani. Tároló maximális hőmérséklete S MX / S1MX / S2MX Tároló max. hőmérséklete. Tartomány: 4 95 C [ F] ANL 10: 4 90 C [ F] Egység: 1 C [2 F] Gyári beállítás: 60 C [140 F] A beállított maximális tárolóhőmérséklet elérése esetén,a szabályzó a tároló további fűtését letiltja, megakadályozvaezzel egy károsító túlmelegedést. 2K [4 Ra] hőmérséket különbség. A tároló maximális hőmérsékletére rögzítve van. A tároló maximális hőmérsékletének túllépését a kijelzőn a megjelenő szimbólum jelzi. Ha a kollektor- vagy rendszerhűtés aktiválva van,túlléphető a beállított tároló-maximális hőmérséklet. A szabályozó rendelkezik tároló-biztonságikapcsolóval, amely 95 C (200 F) tároló-hőmérsékletnél a további töltést megakadályozza. 41

42 Tároló vészlekapcsolása opció OSNO Tartomány: ON, OFF Gyári beállítás: OFF Ez az opció arra szolgál, hogy a belső tároló-vészlekapcsolást elérhetővé tegyük egy felsö tárolóérzékelö számára is.ha a hőmérséklet a vonatkozó érzékelőnél túllépi a 95 C, az 1. Tároló lezáródik és a töltést megállítja amíg a hőmérséklet 90 C alá esik. A vonatkozó érzékelők az 1, 2, 3, 8, 9 és 10 eszközöknél az S3 érzékelő és a 6és7berendezésnél az S4 érzékelö. A4 és 5 berendezésnél ez az opció nem elérhető. Hűtőfunkciók A következőkben a 3 hűtőfunkciókat kollektor hűtés, rendszer hűtés és tároló hűtés - tárgyaljuk részletesebben.a következő információk mindhárom hűtőfunkcióra egyaránt vonatkozik. A hűtőfunkciók nem lesznek aktívak, amíg a nap általái töltés lehetséges. A 2 tárolós rendszerekben a hűtőfunkciók csak a Tároló1-en működnek illetve az alsó tárolóterületen (ANL=4) Kollektorhűtőfunkciók Kollektorhőmérséklethatár / Kollektorvészlekapcsolás NOT / NOT1 / NOT2 Kollektor-korlátozó hőmérséklet Tartomány: C [ F] Egység: 1 C [2 F] Gyári beállítás: 130 C [270 F] A beállított kollektor hőmérséklethatár (NOT/ NOT1 / NOT2) elérésekor a szivattyú (R1/R2) kikapcsol, egy a rendszert károsító túlmelegedés megelőzése érdekében. (Kollektor vészkikapcsolás).10 K [20 Ra] hiszterézis rögzített a kollektor hőmérséklethatárnál. Ha túllépi a beállított kollektor hőmérséklethatárt a kijelzőn megjelenik a (villogva). Ha ODB aktiválva van, a NOT beállítási területe redukálódik C [ F]. A gyári beállítás ebben az estben 95 C [200 F]. OKK / OKK1 / OKK2: Kollektorhűtésopció Tartomány: OFF / ON Gyári beállítás: OFF KMX / KMX1 / KMX2: Kollektormaxhőmérséklete. Tartomány: C [ F] Egység: 1 C [1 F] Gyári beállítás: 110 C [230 F] Ha a kollektor hűtőfunkciót aktiváljuk, a vezérlő megpróbálja a kollektort üzemi hőmérsékleten tartani. Ha a tároló hőmérséklet eléri a beállított maximum értéket, a Nap általi töltés leáll. Ha a kollektorhőmérséklet a beállított maximális szintre emelkedik a szolárpumpa aktiválódik, egészen addig, amíg a kollektorhőmérséklet legalább 5K[10 Ra]-nela kollektor maximális hőmérséklete alá esik. A tárolóhőmérsékletemellett a maximális hőmérsékletetig emelkedhet, azonban csak 95 C [200 F]-ig. (A tároló vészleállítása). Ha a kollektor hűtőfunkció aktív, akkor a kijelzőn ⓵, (villog) jelenik meg. Ez a funkció csak akkor használható, ha a rendszer hűtőfunkció (OSYK) nem aktív. 42

43 A 10-es szerkezetben a KMX paraméter mindentől független, az OKK funkció nélkül is rendelkezésre áll.a 10-es szerkezetben a KMX-et, mint bekapcsolási hőmérsékletszintet használják die a felesleges meleg elszállításához.ebben az esetbennem szükséges más bekapcsolási feltétel. Rendszer hűtőfunkció A nap általi feltöltés egészen addig folytatódik, amíg vagy a tároló hőmérséklet el nem éri a 95 C [200 F]-ot(tároló vészkikapcsolása),a hőmérsékletkülönbség a DTKA-ban beállított érték alá esik, vagy a kollektor vészhőmérsékletet NOT el nem éri. Ha a rendszer hűtőfunkció aktív állapotú, akkor a kijelzőn ⓵, (villogva) megjelenik. Ez a funkció csak akkor áll rendelkezésre, ha a kollektor hűtőfunkció (OKK) nincs aktív állapotban. Tárolóhűtés- funkció OSYK Rendszerhűtés opció Tartomány: OFF / ON Gyári beállítás: OFF DTKE Hőmérsékletkülönbség a bekapcsoláshoz. Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 20.0 K [40.0 Ra] OSPK Tárolóhűtés Tartomány: OFF / ON Gyári beállítás: OFF OURL Késznléti-hűtés opció: szabadság Tartomány: OFF / ON Gyári beállítás: OFF DTKA Hőmérsékletkülönbség a kikapcsoláshoz. Tartomány: K [ Ra] Egység: 0.5 K [1 Ra] Gyári beállítás: 15.0 K [30.0 Ra] Ha a rendszer hűtőfunkciót aktiváljuk, a vezérlő megpróbálja a szolárberendezést olyan hosszan ahogyan csak lehet üzemkész állapotban tartani. A funkció a tároló maximális hőmérsékletét mint kikapcsolási feltételt hatályon kívül helyezi, hogy az erős napsütéses napokon a kollektorköröket termikusan tehermentesítse. Ha megadjuk a hőmérsékletdifferenciát a bekapcsoláshoz DTKE, akkor a szolárberendezés aktív marad, akkor is ha a tároló maximális hőmérsékletét (S MX / S1MX) mindez meghaladja. TURL Késznléti-hűtés hőmérséklete: szabadság Tartomány: C [ F] Egység: 1 C [1 F] Gyári beállítás: 40 C [110 F] Ha a tároló hűtőfunkciót aktiváljuk, a vezérlő megpróbálja a tárolót az éjszaka folyamánlehűteni, hogy a következő napon ismét tölthető legyen A rendszer újra bekapcsolódik, ha a kollektor hőmérséklete a tároló hőmérséklet (SMX / S1MX) alá esik, így hűtve a tárolót. A hűtőfunkció aktív marad addig, amíg a tároló hőmérséklete ismét a beállított maximális tároló hőmérséklet (S MX / S1MX) alá nem esik. A tároló hűtés esetében 2 K [4 Ra] nagyságú hiszterézist határoztak meg. A tároló hűtőfunkció referencia hőmérsékletküszöbei DT E és DT A. Ha hosszabb ideig nem várható ipari víz felhasználás, akkor bekapcsolható egy kiegészítő opció, a szabadságos készenléti hűtés OURL, így a tároló hűtés kibővíthető. 43

44 Ha az OURL-t bekapcsoljuk, akkor a tároló maximális hőmérsékletét (SMX/ S1MX) felváltja egy beállítható hőmérséklet TURL, mint a tároló hűtő funkcióját kikapcsoló hőmérsékleti szint. Ha a szabadságos készenléti opciót bekapcsoljuk, akkor a kijelzőn, a és (villogva)látható. Ha a szabadságos készenléti opció be van kapcsolva, akkor a kijelzőn ⓵, és (villogva)látható. Opció Kollektor minimális korlátozás OKN / OKN1 / OKN2: Kollektor minimális korlátozás Tartomány: OFF / ON Gyári beállítás: OFF KMN / KMN1 / KMN2: Kollektormin.hőmérséklete Tartomány: C [ F] Egység: 0.5 C [1.0 F] Gyári beállítás: 10.0 C [50.0 F] Ha a kollektor minimál korlátozását bekapcsoljuk, a vezérlő csak akkor kapcsolja be a pumpát (R1/R2), ha a beállítható kollektor minimál hőmérsékletet átlépte. A kollektor minimál korlátozása megakadályozza, hogy a pumpa nagyon alacsony kollektor hőmérséklet esetén túl gyakran kapcsoljon be. Ehhez a funkcióhoz 5 K [10 Ra] hiszterézis került megállapításra. Ha a kollektor minimál korlátozása be van kapcsolva, akkor a kijelzőn (villogva)látható. Ha az OSPK vagy az OKF be van kapcsolva, akkor a kollektor minimál korlátozása nem aktiválható. Ebben az esetben a kollektor hőmérséklete KMN alá eshet. Opció: Fagyvédelem OKF / OKF1 / OKF2: Fagyvédelmi opció Tartomány: OFF / ON Gyári beállítás: OFF KFR / KFR1 / KFR2: Fagyvédelem hőmérséklete Tartomány: C [ F] Egység: 0.5 C [1 F] Gyári beállítás: 4.0 C [40.0 F] Ha a hőmérséklet a beállított fagyásvédelmi hőmérséklet alá csökken, a fagyás elleni védelmi funkció bekapcsolja a kollektor és a tároló közötti töltőkört. A hőhordozó eszköz így védve van a fagyástól és a besűrűsödéstől. Amennyiben a beállított fagyásvédelmi szintet 1 K [2 Ra]-val meghaladja a hőmérséklet, úgy a vezérlő kikapcsolja a töltőkört. Ha a fagyás elleni védelem bekapcsolódik, a kijelzőn ⓵ jelenik meg. Ha a fagyás elleni védelem aktív állapotú, akkor a kijelzőn és (villogva) jelenik meg. Mivel ez a funkció a tároló korlátozott meleg mennyiségét állítja rendelkezésre, ezért a fagyás elleni védelemi funkció csak azokon a területeken ajánlott, ahol a hőmérséklet csak néhány napon éri el a fagypontot. Ha a tároló hőmérséklete 5 C [40 F] alá esik, a fagyásvédelmi funkció felülbírálásra kerül, hogy a tárolót védjük a fagykároktól. DeltaSol BS Plus elsőbbség-logika Az elsőbbség-logika csak a 2-tárolós berendezések esetében használható. (ANL = 4, 5, 6). Ha egy 2-tárolós rendszert választunk ki, az eslőbbség-logika meghatározza, hogyan oszlik meg a hő a tárolók között. Különböző típusai az elsőbbség logikának állíthatóak be: támogató töltés (SE1ésSE2) fokozatos töltés (Su1 és Su2) párzamos töltés(0) ingatöltés (1 és 2) 44

45 PRIO Prioritás Tartomány: SE 1, SE 2, Su 1, Su 2,0,1, 2 Gyári beállítás: ANL 4: 2, ANL 5, 6: 1 Ha PRIOSE1 vagy SE2 (csak ANL6) van beállítva, a másodlagos tároló a priorizált tárolóval párzamosan lesz feltöltve, ha a hőmérsékletkülönbség a kollektor és a priorizált tároló között (1 tároló SE1, 2 tároló SE2 esetén) túllépi a DTSP beállított értékétmásodlagos tároló eléri a maximális hőmérsékletét. A párzamos töltés meg lesz szakítva amint a hőmérsékletkülönbség a kollektor és a priorizált tároló között 2K [4 Ra]-val a DTSP alá esik vagy a másodlagos tároló eléri a maximális hőmérsékletét. Ha PRIOSu1 vagy Su2 van beálllítva, a tárolók fokoatosan fognak feltöltődni. A másodlagos tároló csak akkor lesz feltöltve, ha az elsődleges tároló (Su1- nél az1 tároló, Su2-nél a 2 tároló) eléri a maximális hőmérsékletét (S1MX vagy S2MX). Támogató töltés: hőmérsékletkülönbség (csak akkor hozzáférhető, ha PRIOSE1 vagy SE2 van beállítva ) DTSP Támogató töltés: hőmérsékletkülönbség Tartomány: K [ Ra] Egység: 1 K [1 Ra] Gyári beállítás: 40 K [70 Ra] PRIO0 lesz beállítva és a bekapcsolási feltétel mindkét tárolóra megvalósulnak, a tárolók párzamosan (ANL6), illetve lépcsősen (Arr4,5) kezdetekben a tárolóval a legalacsonyabb hőmérsékleten fognak töltődni. A lépcsős töltésnél a szolár betöltés egy 5K[10 Ra] egységnyi hőmérsékletkülönbséggel kapcsolódik ki és be a tárolók esetében. Bei der stufenweisen Ha PRIO1/2 be van kapcsolva, az ingatöltési logika a tárolóval mint elsődleges tárolóként lesz aktiválva. (lásd lentebb). Ha PRIOSu1 vagy Su2 lesz beállítva, a másodlagos tároló szoláris töltése megszakításra kerül amint az elsődleges tároló hőmérséklete (Su1 esetén 1. tároló, Su2 esetén 2. tároló) a beállított max. hőmérséklet alá esik. Ha ebben az esetben a hőmérsékletkülönbség az elsődleges tároló és a kollektor között nem kielégítően magas, a szoláris töltés teljesen le lesz állítva. Ingatöltés-logika (csak akkor hozzáférhető, ha PRIO SE 1, SE 2, 1 vagy 2 van beállítva) tlp: Töltési szünet: Ingatöltés-logika Tartomány: 1 30 min Gyári beállítás: 2 min tumw: Keringési idő: Ingatöltés-logika Tartomány: 1 30 min Gyári beállítás: 15 min Az ingatöltési logika akkor aktiválódik, ha PRIOSE1,SE2, 1 vagy 2 lesz beállítva. Ha az elsődleges tároló nem tölthető be, a másodlagos tároló ellenörzésre kerül. Ha a másodlagos tároló töltése lehetséges a keringési idő alatt (tumw gyári beállítás 15min.) lesz betöltve. Miután tumw letellt, a töltés le lesz állítva és a szabályzó megfigyeli a kollektor hőmérsékletét az ingatöltés tlp idejére. Ha a kollektorhőmérséklet 2 K [4 Ra] emelkedik, egy új ingaszünet indul a kollektor további felmelegedésének biztosításának érdekében. Ha a kollektorhőmérséklet nem elegendő mértékben emelkedik meg, a másodlagos tároló újra töltésre kerül a tumw idejére. Amint az elsődleges tároló bekapcsolási feltételei teljesülnek, ez kezd el töltődni. Ha az elsődleges tároló bekapcsolási feltételei nem teljesülnek, a másodlagos tároló töltése folytatódik. Ha az elsődleges tároló eléri a maximális hőmérsékletét, az ingatöltés nem folytatódik. Ha az ingatöltési-logika aktiválva van és a szabályzó a töltést az elsődleges tárolóra kapcsolja, a tlp paraméter stabilizálási időként is müködik, mialatt a kikapcsolási hőmérsékletkülönbséget DTA mellőzi a rendszer, hogy a berendezésmüködés stabilizálni tudja magát. 45

46 Vákuumkollektor ORK Vákuumkollektor funkció Tartomány: OFF / ON Gyári beállítás: OFF RKAN Vákuumkollektor funkció:kezdő időpont Tartomány: 00:00 23:45 Egység: 00:15 Gyári beállítás: 07:00 RKEN Vákuumkollektor funkció: befejezés időpontja Tartomány: 00:00 23:45 Egység: 00:15 Gyári beállítás: 19:00 Ha a müködési időt RKLA atöbb mint 10mp-re állítjuk be, a szivattyú az első 10 mp-ben 100 %-os fordulatszámmal indul el. (beindítási impulzus). A maradék müködési idő alatt a szivattyú a beállított minimális fordulatszámmal nmn müködik. Ha a kollektorérzékelő hibás vagy a kollektor blokkolva van, ez a funkció elnyomásra kerül. A7 berendezésnél (ANL=7)a vákuumkollektor-funkció egymástól függetlenül figyeli mindkét kollektort.ha az egyik kollektor töltődik a tároló álltal, ennek ellenére a másik kollektorra hat ez a funkció. Ha a visszaáramoltatás opció ODB aktiválva van, az RKLA nem elérhető. Ebben az esetben a müködési időt a tfll és tstb paraméterek álltal meghatározott. Hőmennyiségkiegyenlítés RKLA Vákuumkollektor funkció:müködési idő Tartomány: 5 500s Egység: 5s Gyári beállítás: 30s RKSZ Vákuumkollektor funkció:üzemszünet ideje Tartomány: 1 60min Egység: 1min Gyári beállítás: 30min Ez a funkció arra szolgál, hogy kiegyenlítse azokat a hátrányokat, amelyeket az előnytelen érzékelőelrendezés az egyes vákuumkollektorban eredményez. A vákuumkollektor-funkció egy beállított időintervallumban müködik (RKAN és RKEN között). Ez a funkció aktiválja a szolárszivattyút a beállított üzemidőre (RKLA) az üszemszünetek ideje alatt (RKSZ-ben beállítható), hogy a kollektorhőmérséklet késleltetett mérését kompenzálja. OWMZ Hőmennyiségkiegyenlítés Tartomány: OFF / ON Gyári beállítás: OFF MEDT Hőhordozó közeg Tartomány: 0 3 Gyári beállítás: 1 VMAX Térfogatáraml/min Tartomány: Egység: 0.5 Gyári beállítás: 6.0 MED%: fagyvédelem-konc. Térf.- %ban (MEDelrejtve ha MEDT0 vagy 3 ra beállítva.) Tartomány: 20 70% Egység: 1% Gyári beállítás: 45 % 46

47 Ha OWMZ t aktiváljuk a nyert hőmennyiség kiszámolható és kimutatható. Hőmennyiségkiegyenlítés lehetséges összeköttetésben egy áramlásmérővel az 1, 3, 4, 5 és 10 berendezéseknél. Hogy a hőmennyiségkiegyenlítést lehetővé tegyük a következőket kell tenni: A maximális szivattyúfordulatszámnál atérfogatáramot (l/min) az áramlásmérőnél leolvasni és a VMAX beállítási menüpontnál megadni. DA hőhordozó közeg és fagyvédelem-koncentráció típusa a MEDT és MED% beállítási menüpontoknál megadható. Hőhordozó közeg: 0: Víz 1: Propylenglykol 2: Ethylenglykol 3: Tyfocor LS/G-LS Ha a 10 berendezés van kiválasztva és OWMZ aktiválva lesza hőmennyiségkiegyenlítésmegszakítódik amennyiben a 3kimenetes szelep átkapcsol a hőelvezetésre. Drainback-Option Egy visszaáramoltatás-berendezés engedélyezi a höközvetítö közegnek a gyüjtötárolóban történö mozgást, amennyiben nem történik szolártöltés. A visszaáramoltatás opció imitálja a rendszer töltését, ha a szoláris töltés megkezdödik. Ha a visszaáramoltatás opciót ODB aktiváljuk,a beállított töltési idö tfll alatt a szivattyú 100%os fordulatszámon dolgozik,hogy feltöltes a rendszert a gyüjtötárolóból höközvetítö közeggel. Miután tfll lejárt, a fordulatszám visszaáll a beállított minimálsi fordulatszámra nmn. Ezután a beállított stabilizálási idöknél tstb kikapcsolási feltételek mellözve lesznek, hogy megelözzük a berendezések idö elötti ismételt kikapcsolását. Ha a funkció aktiválva van a tdte, tfll és tstb beállítási menüpontok hozzáférhetövé válnak: Egy visszaáramoltatás-berendezés kiegészítö rendszerkomponenseket követel meg, mint pl. egy gyüjtötároló. A visszaáramoltatás opció csak akkor aktiválható, ha minden szükséges rendszerkomponens szakszerüen lett felszerelve. A visszaáramoltatás opció csak azoknál a berendezéseknél lehetséges, amelyek rendelkeznek egy tárolóval és egy kollektorral. (ANL1, 2, 3, 8 és 9). ODB Visszaáramoltatás opció Tartomány: OFF / ON Gyári beállítás: OFF Ha a visszaáramoltatás opciót ODB aktiváljuk, megváltoznak a hömérsékletkülönbséghez tartozó értékek DT E, DT A és DT S valamint a minimális fordulatszámé nmn/n1mn is.ebböl kifolyólag megváltoznak a beállítási tartományok és a gyári beállítások is a kollektorvészlekapcsolás NOT számára (további információkért olvassa el a megfelelö menüpontleírást). Ezt megelözöen az ezeken a menüpontokon eszközölt változtatások hatályon kívül helyezödnek és esetlegesen újból létre kell hoznunk öket ha ODB késöbb újra deaktiválva lesz. Ha a visszaáramoltatás opció ODB aktiválva van, a hütöfunkciók OKK,OSYK és OSPK valamint fagyásvédelem-opciókokfnem elérhetöek. Ha OKK, OSYK, OSPK vagy OKF már elötte aktiválva lettek,deaktiválódnak amint ODB aktiválva lesz. Azután is deaktiválva maradnak, miután ODB késöbb deaktiválva lesz. Idöintervallum - bekapcsolási feltétel tdte Idöintervallum bekapcsolási feltétel Tartomány:1 100s Egység:60s Gyári beállítás:60s A tdte paraméternél az az idöintervallum lesz beállítva, amelyre a bekapcsolási feltétel DTE megszakítás nélkül meg kell történjen. 47

48 Töltési idöt Feszültségnövelő transzformátor funkció csak az 1 berendezésnél (ANL=1) hozzáférhetöha a visszaáramoltatás.opció aktiválva van. tfll Töltési idö Tartomány: min Egység: 0.5 min Gyári beállítás: 5.0 min A tfll paraméternél a töltési idö állítható be. A töltési idö alatt a szivattyú 100%os fordulatszámon dolgozik. Stabilizálás tstb Stabilizálás Tartomány: min Egység: 0.5 min Gyári beállítás: 2.0 min A tstb kparaméternél beállítható az idöintervallum, amelynél a kikapcsolási feltételt DTA figyelmen kívül hagyja a rendszer ha a töltési idö lejárt. Feszültségnövelő transzformátor Üzemmód HND1 / HND2 Üzemmód Tartomány: OFF, Auto, ON Gyári beállítás: Auto Kontroll- és szervízmunkálatokhoz a relé üzemmódja manuálisan beállítható. Ehhez a HND1 (R1 számára) vagy HND2 (R2 számára) menüpontot kell kiválasztani, amelynél a következö beállításokat végazhetjük el: HND1 /HND2 Üzemmód OFF : Relé ki (villogva)+ Auto : Relé automatikus szabályzóüzemmódban ON : Relé be (villogva)+ +⓵ / ⓶ Miután végeztünk a szervíz- és kontrollmunkálatokkal, az üzemmódot újra Auto -ra kell beállítani. Normál szabályzómüködés kézi üzemmódnál nem lehetséges. HE-Szivattyúmeghajtás OBST Feszültségnövelő transzformátor funkció Tartomány: ON / OFF Gyári beállítás: OFF Ez a funkció arra szolgál, hogy csatlakoztatni tudjunk egy második szivatytyút, ha a szolárberendezés töltés alatt áll. Ha a szolárrendszer megkezdi a töltést, R2 párzamosan lesz kapcsolva R1-hez. Miután a töltési idö (tfll) lejár, R2 lekapcsol. 48 ADA1 / ADA2 HE-Szivattyúmeghajtás Tartomány: ON, OFF Gyári beállítás: OFF Ez az opció a nagyteljesítményü szivattyúk választására szolgál egy VBus / PWM-Adapteren keresztül. A szivattyú(k) feszültségellátása félvezetö reléken keresztül történik. A fordulatszámszabályzásnál aktivált ADA1/ADA2 opcióval a relé csak teljesen be- vagy kikapcsol (nincs impulzus-csomag). A

49 hömérsékletkülönbségtöl függö furdulatszáminformációkat a VBus viszi át. A relé egy további óráig bekapcsolva marad miután eléri a kikapcsolási feltételét. (Szivattyúvédelem). Nyelv Az ADA1 paraméter az 1. relére vonatkozik és minden berendezés esetében hozzáférhetö. Az ADA2 paraméter csak a 2. relére vonatkozik és a 2,6,7,8 berendezések esetében hozzáférhetö. SPR: Nyelv kiválasztása Választható: de, En, Fr Gyári beállítás: de A menü kívánt nyelvezete válsztható. de : német En : angol Fr : francia Egység Reset RESE Reset-funkció A Reset-funkcióval minden beállítás visszaállítható a gyári beállításra. A Reset végrehajtásához a 3 billentyüt lenyomni. Minden ezelött végzett beállítások elvesznek! Ez okból a Reset-funkció kiválasztását mindig egy biztonsági megkérdezés követi. A biztonsági megkérdezést csak akkor hagyja jóvá, ha bizonyos abban, hogy minden beállítás visszaállítódjon a gyári beállításra! Biztonsági rákérdezés: A biztonsági megkérdezést a 3 billentyüvel hagyhatja jóvá. Ha a Reset.et lefuttatjuk, az üzembevételi menü is újra lefut (ld. 3. fejezet) EINH Választható hőegység Választható: F, C Gyári beállítás: C Megkívánt egység kiválasztása, amelyben kijelzi a hőmérsékletet és hőmérsékletkülönbséget. Müködés közben is válthatunk C/K és F/ intervallumok között. A hömérsékletek és hömérsékletkülönbségek F és Ra ban egységrövidítés nélkül jelennek meg. Amennyiben C lesz kiválasztva az értékeknél látjuk az egységrövidítéseket. 49

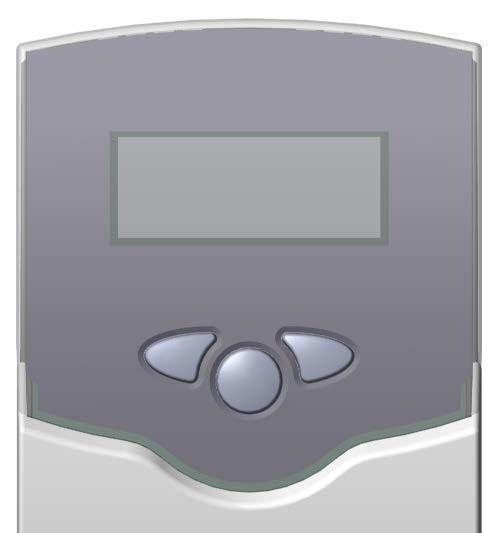

50 5. Hibakeresés Amennyiben hiba lép fel, hibakód jelenik meg a kijelzőn szimbólumok által: Üzemeltetést ellenörző lámpa pirosan villog.a kijelzőn eza jel megjelenik a pedig villog. Figyelmeztető szimbólum Üzemeltetést ellenörz LED Èrzékelőhiba.A megfelelő érzékelő-kijelzőcsatornán a hőmérséklet helyett csak egy hibakód jelenik meg Vezetéktörés. Vezetéket ellenőrizni. Rövidzárlat. Vezetéket ellenőrizni. LeváltPt1000-hőmérsékletérzékelőket ellenállámérővel ellenőrizhetőek és a megfelelő hőmérsékleteknél az alábbi ellenállással rendelkeznek. Bizosító Az üzemeltetést ellenörző lámpa tartósan kialudt A kialudt üzemeltetést ellenörző lámpa esetében ellenőrizzük a szabályozó áramellátását.megszakadt? nem A szabályozó biztosítéka megsérült, amely a ház borításának felnyitása után hozzáférhető lesz és és kicserélhető a pótbiztosítékkal igen Az okot megvizsgálni és az áramellátást viasszaállítani. C F Ω C F Ω Pt1000-érzékelőkellenállásértékei 50

51 A szivattyú melegszik mégsincs hőtovábbítás a kollektorból a tárolóba, előremenő és visszatérő ág egyformán meleg, esetleg bugyborékolás a csőrendszerben. Levegő a rendszerben? nem igen A gyüjtőkör a porfogónál eldugult? igen A rendszert ki kell szellőztetni; a rendszernyomást legalább 0,5 bar statikus nyomás értékre hozni; a nyomást tovább növelni;a szivattyút rövid időn belül ki illetve bekapcsolni. A porfogót kitisztítani. A szivattyú rövid időre be-, majd kikapcsol, folyamatosan be-, kikapcsol. ( Szabályzóvillogás ) Hőmérséklet-különbség a szabályzóban túl kicsi? nem igen Kollktorérzékelő rosszul van elhelyezve? nem igen A vákuumkollektor-funkció valószínűsíthetőségének ellenőrzése. ΔTbe és ΔTki ennek megfelően meg kell változtatni nem o.k. A kollektorérzékelőt a szolár előremenő vezetéknél elhelyezni; a megfelelő merülőtokot a kollektornál kihasználni. A szivattyú valószínüleg későn kapcsol be. Bekapcsolási hőmérsékletkülönbség ΔTbe túl nagyra lett megválasztva? nem igen A kollektorérzékelő előnytelenül van beállítva. nem igen Minimálkorlátozás: aktív ΔTbe és ΔTki ennek megfelően meg kell változtatni Adott esetben a vákuumkollektor-funkciót aktiválni kell. o.k. A hőmérsékletkülönbség a tároló és a kollektor között az üzemeltetés alatt nagyon magas. A gyűjtőkör nem tudja levezetni a hőmérsékletet. A gyűjtőkör-szivattyú meghibásodott? nem igen A hőmérsékletkeverő elmeszesedett? nem igen A hőmérsékletkeverő eldugult? nem igen A hőmérsékletkeverő túl kicsi? igen Ellenőrizni. / Kicserélni. Mészteleníteni. Kitisztítani. A méretezés újrakiszámítása. 51

52 Tároló éjszaka kihül. A tároló kihűl az éjszaka folyamán. nem igen A kollektor hőmérséklete éjszakánként magasabb mint a külső hőmérséklet. nem igen A szabályozó funkcióit ellenőrizze A visszafolyást megakadályozó eszközt mindkét irányban ellenőrizni. A tároló szigetelése megfelelő? igen nem A szigetelést megerősíteni A tároló szigetelése szorosan illeszkedik? igen nem A szigetelést kipótolni vagy megerősíteni. A tároló-csatlakoztatók megfelelően szigeteltek? igen nem Csatlakoztatók szigetelése. A melegvízkiáramlás felfelé irányul? nem igen A melegvíz-keringés túl sokáig tart? nem igen A keringetőszivattyút kapcsolja le és a zárószelepeket 1 éjszakára lezárni. A tárolásveszteségek alacsonyabbak lettek? igen nem a A csatlakozást oldalirányúra változtatni vagy csavart kivitelezés (kanyar lefelé); most alacsonyabb a tárolóveszteség? nem igen Rendben A keringetőszivattyút bekapcsolóórával és lekapcsolótermosztáttal ellátni.(energiahatékony keringés) Az utófűtő-kör szivattyúját éjszakai működésre és visszaáramoltatást megakadályozó eszköz meghibásodásokra megvizsgálni. Megoldódott a probléma? nem a A visszaáramoltatást megakadályozó eszközt a melegvízkeringésben ellenőrizni- RENDBEN? igen nem A gravitációs keringés a keringésvezetőben túl erős; erősebb visszaáramoltatást megakadályozó eszköz beállítása vagy elektromos 2csatlakozós zárószelep beépítése a keringetőszivattyú mögé;2csatlakozós zárószelep a A szolárkör-szivattyú annak ellenére nem működik, hogy a kollektor egyértelműen melegebb a tárolónál. Az ellenörző-led a szabályzón világít? igen nem Manuális-üzemmódban elindul a szivattyú? nem igen A szivattyú áraméllátását engedélyezi a szabályozó? nem igen A szabályozó biztosítékai rendben vannak? nem igen Biztosítékot kicserélni. A szabályozó meghibásodott: kicserélni b A szolártárolóval kapcsolatban álló további szivattyúk ellenörzése. Kitisztítani. / Kicserélni. szivattyúzás során nyitva, egyébként zárva van. A szivattyút és a 2csatlakozós zárószelepet párzamosan kapcsolja; keringést ismét üzembe helyezni. A fordulatszám-szabályozás ki kell legyen kapcsolva. Nincs áramellátás. Biztosítékok ellenörzése / lecserélése illetve az áramellátás ellenörzése. A beállított hőmérsékletkülönbség túl magas a szivattyú bekapcsolásához; ésszerű értékre átállítás. A szivattyú rögzítve van? igen A szivattyútengelyt csavarhúzóval elindítani. Ezután működik? nem Szivattyú meghibásodott: kicserélni 52 b

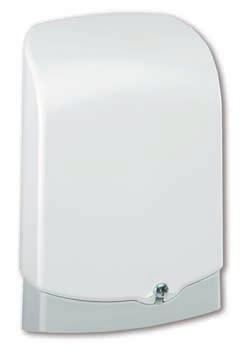

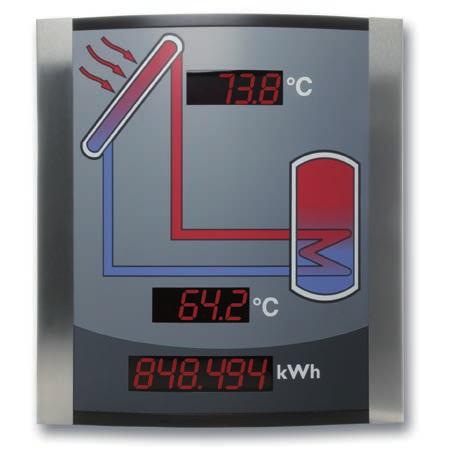

53 6. Kiegészítők Hőmérsékletérzékelők Kínálatunkban megtalálhatók a különböző kialakítású hőmérsékletérzékelők: magas hőmérsékletre, lapos felületre, csőre szerelhető, külső és helyiség hőmérsékletérzékelő, besugárzás érzékelő, továbbá komplett, merülőhüvellyel. A rendelésről tovább információk katalógusnkban vagy weboldalunkon találhatóak. Smart Display SD3 A RESOL SD3 Smart Display RESOL szabályzókra történő egyszerű csatlakoztatásra tervezték a RESOL VBus -on keresztül. A szabályzó által kiadott kollektor és tároló hőmérséklet, valamint a szolárrendszer energiahozamának megjelenítésére szolgál. A nagyhatékonyságú LED lámpák és a tükröződésmentes szűrőüvegből készült előlap alkalmazása megfelelő csillogást és olvashatóságot eredményez rossz megvilágítás vagy akár nagy távolság esetén is. Kiegészítő feszültségellátás nem szükséges. Überspannungssctz A RESOL SP10 túlfeszültségvédő alapvetően a kollektorbaszerelt érzékeny hőmérsékletérzékelő védelmére szolgálkülső, indukált feszültségek ellen (pl. közeli villámcsapás). GA3 nagyméretű kijelzőmodul A GA3 egy teljesen beszerelt nagyméretű kijelzőmodul, amely a kollektorés tárolóhőmérsékletek vizualizálására, valamint a szolárrendszer hőhozamának megjelenítésére szolgál a két 4 karakteres és egy 6 karakteres 7-szegmensű kijelző. A RESOL VBus -on keresztül történőegyszerű csatlakoztatás minden szabályozóhoz lehetséges. Az előlap tükröződésmentes szűrőüvegből készült, amely fényálló UV-lakkozással borított. Az univerzális RESOL VBus -ra egyszerre 8 nagyméretű kijelző csatlakoztatható probléma nélkül, valamint további VBus -Modulok. 53

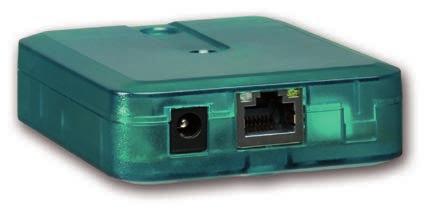

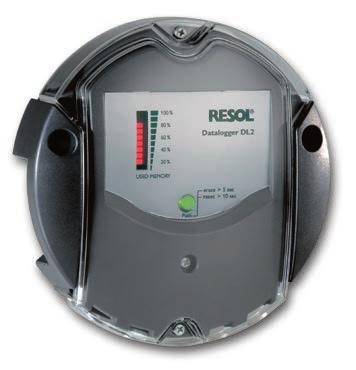

54 DL2 adatgyűjtő Ezzel a kiegészítő modullal nagyobb adatmennyiségek (p l. A szolár rendszer mért és egyenlegértékei) rögzíthetők hosszabb időtartamokon keresztül. A DL2 beépített web-interfészén keresztül standard internet böngészővel konfigurálható és kiolvasható. A rögzített adatok továbbítására a DL2 belső memóriájából egy PC-re SD-kártya is használható. A DL2 minden RESOL VBus adatbusszal rendelkező szabályzóhoz használható. Távlekérdezéshez közvetlenül PC-re vagy routerre csatlakoztatható, és így a rendszer kényelmes monitorozását teszi lehetővé a hozam ellenőrzésére vagy hibahelyzetek bővített diagnosztizálására. Interfész-adapter VBus / USB Az új VBus / USB adapter alkotja a szabályzó és a PC közötti interfészt. Szabványos mini USB portjának köszönhetően lehetővé teszi a rendszeradatok gyors átvitelét, megjelenítését és archiválását, valamint a szabályzó paraméterezését a VBus -on keresztül. A szállítási terjedelem tartalmazza a speciális RESOL ServiceCenter program teljes verzióját. Interfész-adapter VBus / LAN A VBus / LAN interfész adapter a szabályzó csatlakoztatására szolgál a számítógéphez vagy routerhez, és egy kénylemesebb hozzáférést biztosít a felhasználó számára a szabályzóhoz, a helyi hálózatán keresztül. Ìgy minden hálózaton keresztül hozzáférhetünk a berendezéshez, ezálltal parametrizálhatunk valamint leolvashatjuk az adatokat. A VBus / LAN interfész adapter alkalmas minden RESOL VBus szabályzóhoz. A szállítási terjedelem tartalmazza a speciális RESOL ServiceCenter program teljes verzióját. Interfész-adapter VBus / PWM A VBus / PWM interfész adapter a szivattyú meghatározására szolgál PWM- vagy 0-10 V- Signal által. Az adapter a VBus -on kerszetül megkapja a szabályzó fordulatszáminformációit. A fordulatszám átalakul PWM- vagy egyenfeszültség-jellé és tovább adódik a megfelelő csatlakozóhoz. Az adapter a RESOL VBus szabályzóhoz való csatlakozásra kidolgozott. 54

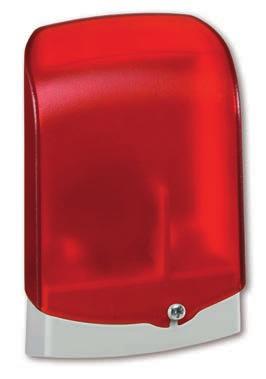

55 Riasztómodul AM1 Az AM1 riasztómodul a rendszerhibák jelzésére szolgál. A szabályozó VBus -hoz csatlakoztatható és egy piros LED en kersztül optikai jelzést ad le ha egy hiba fellép.így az AM1 rendelkezik egy relékimenettel, amely egy épületirányítási technikára való felcsatlakozást teszi lehetővé. Ezáltal hiba esetén egy gyűjtő-hibaüzenet adható le. Az AM1 riasztómodul biztosítja, hogy a fellépő hibákat hamar felismerjük és ezálltal megszüntessük még akkor is, ha a szabályzó és a berendezés is nehezen hozzáférhető vagy távoli helyeken találhatóak. Ezáltal a berendezések biztonsága opcionálisan garantálható. 55
