DeltaSol AL. RESOL DeltaSol AL * * Összeszerelés Csatlakoztatás Kezelés Hibakeresés Rendszerpéldák. Kézikönyv

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "DeltaSol AL. RESOL DeltaSol AL *11202116* Összeszerelés Csatlakoztatás Kezelés Hibakeresés Rendszerpéldák. Kézikönyv"

Átírás

1 RESOL DeltaSol AL Összeszerelés Csatlakoztatás Kezelés Hibakeresés Rendszerpéldák DeltaSol AL * * Köszönjük, hogy megvásárolta ezt a RESOL készüléket. Kérjük olvassa el alaposan a jelen útmutatót, hogy a készülék nyújtotta szolgáltatásokat optimálisan kihasználhassa. Kérjük gondosan őrizze meg ezt a használati útmutatót. hu Kézikönyv

2 Tartalomjegyzék Megjegyzések Àttekintés Telepítés Összeszerelés Elektromos csatlakoztatás Adatkommunikáció / Bus Klemmenbelegung Kezelés Beállító gombok Rendszer monitoring kijelző Csúszókapcsoló Villogó kódok Szabványparaméterek és kijelzőcsatornák Csatornaáttekintés Kijelző- és szabályzó csatornák Hibakeresés Egyebek Kiegészítők...17 Impresszum...20 A tévedés és technikai változtatás jogát fenntartjuk. Biztonsági útmutatások Kérjük, a személyeket és anyagi értékeket fenyegető veszélyek és sérülések/károk kizárása érdekében tartsa be pontosan a biztonsági útmutatásokat. Előírások Valamennyi munkánál figyelembe kell venni a zeti és regionális törvényi előírásokat, szabványokat, irányelveket és biztonsági rendelkezéseket. Célcsoport Ez a bevezetés kizárólag szakképzett alkalmazottak számára készült. elektromos munkálatokat kizárólag elektromüszerészek végezhetnek. Az első használatbavételt a beszerelő kell végrehajtsa vagy egy álltala megnevezett szakképzett személy. Jelmagyarázat FIGYEL- MEZTETÉS! A figyelmeztetéseket figyelmeztető háromszög jelöli! Î Î Meg van adva, hogyan kerülhető el a veszély! Figyelmeztetések jelölik a veszély súlyosságát, amely akkor lép fel, ha kerülik el. Figyelmeztetés azt jelenti, hogy személyi sérülések - bizonyos körülmények között életveszélyesek is - történhetnek. Figyelem azt jelenti, hogy anyagi károk keletkezhetnek. Ùtmutatás Az útmutatásokat információ szimbólum jelöli. ÎÎA nyíllal jelölt szövegrészek cselekvésre szólítanak fel. A készülékre vonatkozó adatok Rendeltetésszerű használat A szolár szabályzó termikus szolárrendszerekben, a jelen útmutatóban megadott műszaki adatok figyelembevételével történő alkalmazásra készült. A rendeltetésszerű használat mindenféle felelősségvállalási igény kizárásához vezet. CE megfelelőségi nyilatkozat A termék megfelel a releváns irányelveknek, és ezért CE-jelöléssel rendelkezik. A megfelelőségi nyilatkozat a gyártónál igényelhető. Ùtmutatás Az erős mágneses mező befolyásolhatja a szabályozó működését. ÎÎBiztosítsa, hogy a szabályozó és a berendezés ne legyen kitéve erős mágneses forrásnak. Ártalmatlanítás A készülék csomagolóanyagát környezetbarát módon kell ártalmatlanítani. A hulladék készülékeket egy arra feljogosított helyen, környezetbarát módon kell ártalmatlanítani. Kívánságra visszavesszük a nálunk vásárolt hulladék készülékeket, és garantáljuk a környezetbarát ártalmatlanítást. 2

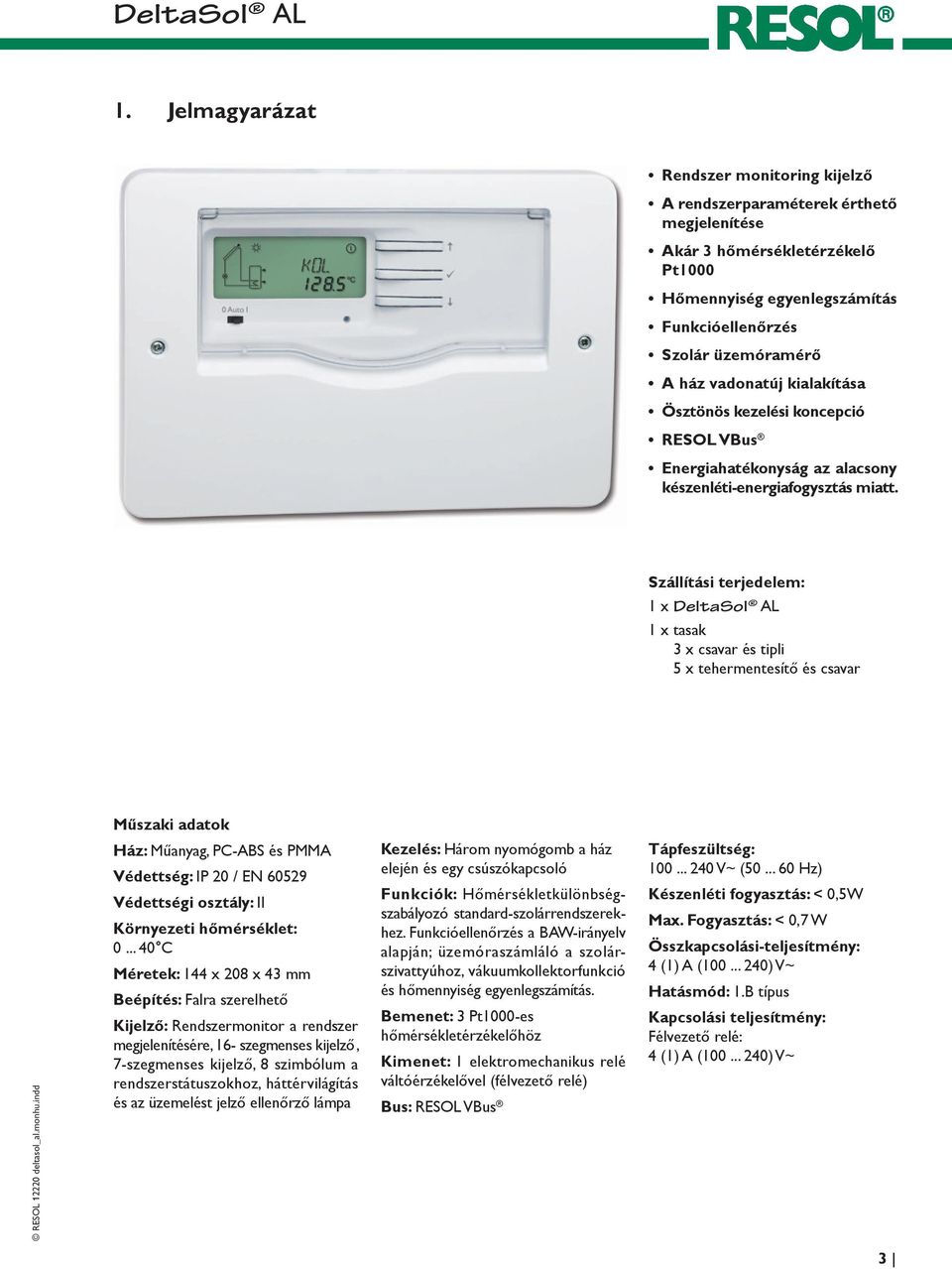

3 1. Jelmagyarázat Rendszer monitoring kijelző A rendszerparaméterek érthető megjelenítése Akár 3 hőmérsékletérzékelő Pt1000 Hőmennyiség egyenlegszámítás Funkcióellenőrzés Szolár üzemóramérő A ház vadonatúj kialakítása Ösztönös kezelési koncepció RESOL VBus Energiahatékonyság az alacsony készenléti-energiafogysztás miatt. Szállítási terjedelem: 1 x DeltaSol AL 1 x tasak 3 x csavar és tipli 5 x tehermentesítő és csavar Műszaki adatok Ház: műanyag, PC-ABS és PMMA Védettség: IP 20 / EN Védettségi osztály: II Környezeti hőmérséklet: C Méretek: 144 x 208 x 43 mm Beépítés: falra szerelhető Kijelző: rendszermonitor a rendszer megjelenítésére, 16- szegmenses kijelző, 7-szegmenses kijelző, 8 szimbólum a rendszerstátuszokhoz, háttérvilágítás és az üzemelést jelző ellenőrző lámpa Kezelés: Három nyomógomb a ház elején és egy csúszókapcsoló Funkciók: Hőmérsékletkülönbségszabályozó standard-szolárrendszerekhez. Funkcióellenőrzés a BAW-irányelv alapján; üzemóraszámláló a szolárszivattyúhoz, vákuumkollektorfunkció és hőmennyiség egyenlegszámítás. Bemenet: 3 Pt1000-es hőmérsékletérzékelőhöz Kimenet: 1 elektromechanikus relé váltóérzékelővel (félvezető relé) Bus: RESOL VBus Tápfeszültség: V~ ( Hz) Készenléti fogyasztás: < 0,5W Max. Fogyasztás: < 0,7 W Összkapcsolási-teljesítmény: 4 (1) A ( ) V~ Hatásmód: 1.B típus Kapcsolási teljesítmény: félvezető relé: 4 (1) A ( ) V~ 3

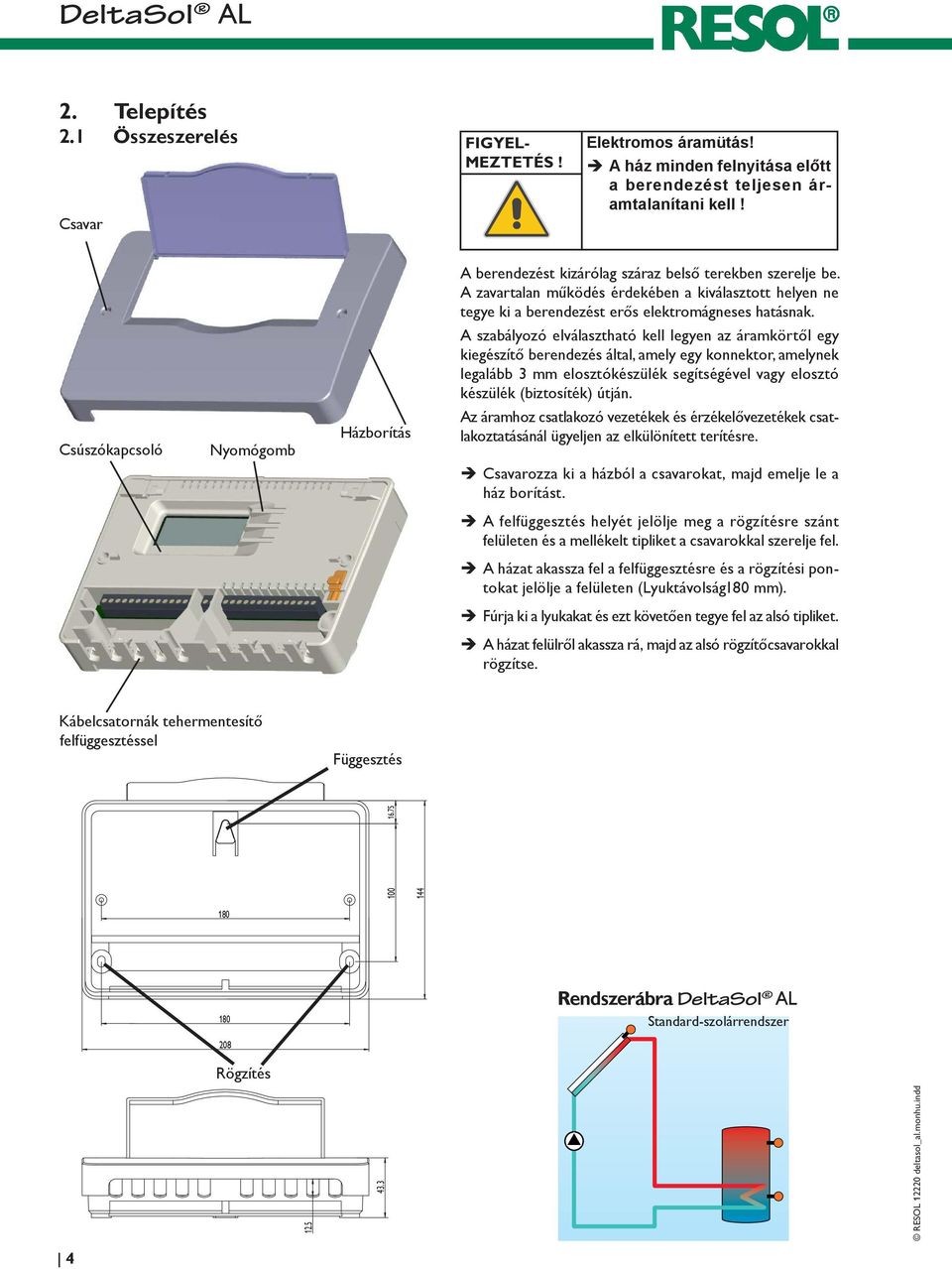

4 2. Telepítés 2.1 Összeszerelés Csavar FIGYEL- MEZTETÉS! Elektromos áramütás! ÎÎA ház minden felnyitása előtt a berendezést teljesen áramtalanítani kell! Csúszókapcsoló Nyomógomb Házborítás A berendezést kizárólag száraz belső terekben szerelje be. A zavartalan működés érdekében a kiválasztott helyen ne tegye ki a berendezést erős elektromágneses hatásnak. A szabályozó elválasztható kell legyen az áramkörtől egy kiegészítő berendezés által, amely egy konnektor, amelynek legalább 3 mm elosztókészülék segítségével vagy elosztó készülék (biztosíték) útján. Az áramhoz csatlakozó vezetékek és érzékelővezetékek csatlakoztatásánál ügyeljen az elkülönített terítésre. ÎÎCsavarozza ki a házból a csavarokat, majd emelje le a ház borítást. ÎÎA felfüggesztés helyét jelölje meg a rögzítésre szánt felületen és a mellékelt tipliket a csavarokkal szerelje fel. ÎÎA házat akassza fel a felfüggesztésre és a rögzítési pontokat jelölje a felületen (Lyuktávolság180 mm). ÎÎFúrja ki a lyukakat és ezt követően tegye fel az alsó tipliket. ÎÎA házat felülről akassza rá, majd az alsó rögzítőcsavarokkal rögzítse. Kábelcsatornák tehermentesítő felfüggesztéssel Függesztés Rendszerábra DeltaSol AL Standard-szolárrendszer 208 Rögzítés

5 2.2 Elektromos csatlakozás FIGYELEM! Elektrosztatikus kisülés! Az elektrosztatikus kisülés az elektronikus elemek sérüléséhez vezethet! ÎÎMielőtt megérinti, gondoskodjon a kisülésről! A szerkezet áramkörhöz való csatlakoztatása mindig az utolsó munkafázis! A szabályozó áramellétása egy hálózati vezetéken keresztül történik. A tápfeszültségnek V~ ( Hz) kell lennie. A szabályozó egy váltórelével van ellátva amihez egy felhasználó, pl. egy szivattyú, szelep vagy hasonló csatlakoztatható: 10 = földelés-szorító 11 = földelés-szorító 12 = R1-R vezető (pihenő-érintkezés) 13 = R1-A vezető (működés-érintkezés) 14 = semleges-vezető N A termék kivitelezésétől függően a hálózati vezetékek ill. érzékelők az eszközhöz rögzítve vannak. Egyéb estben a következőket kell tenni: A hőmérsékletérzékelőket (S1-től S3-ig) tetszés szerinti sorrendben a következő szorítókhoz csatlakoztassa: 1/2 = Sèrzékelő (pl. kollektor- èrzékelő) 3/4 = 2 èrzékelő (pl. tároló èrzékelő) 5/6 = 3 èrzékelő (pl. TSPO èrzékelő) A RESOL VBus tetszés szerint a VBus -szal megjelölt szorítóhoz csatlakoztassa: 7 = VBus-szorító 8 = VBus-szorító A hálózatí vezetéket a következő szorítókhoz rögzítse: 15 = semleges-vezető N 16 = L- vezető 9 = földelés-szorító A rugalmas vezetékeket a mellékelt tehermentesítő felfüggesztéssel és a hozzá tartozó csavarokkal rögzítse a házhoz. 2.3 Adatkommunikáció / Bus A szabályzó egy RESOL VBus interfésszel rendelkezik a külső modulokkal történő adatkommunikációra és azok energiaellátására. A csatlakoztatás tetszés szerint bármelyik VBus szal jelölt szorítóhoz történhet. Ezen az adatbuszon keresztül egy vagy több RESOL VBus modul csatlakoztatható, pl.: RESOL nagyméretű kijelző GA verziótól RESOL Smart Display SD verziótól RESOL DL2 adatgyűjtő RESOL VBus / USB interfész adapter 5

6 2.4 Kapcsolási rajz Standard-szolárrendszer 1 tárolóval, 1 szivattyúval és 3 érzékelővel. Az S1/S2 érzékelők hőmennyiség egyenlegszámításra is használnak. S1 Temp.Sensor Pt1000 S1 S2 S DeltaSol AL VBus R1 4 (1)A ( ) V~ R1-R R1-A N 14 T4A 230 V N L R1 S3 S2 Szimbóluml S1 S2 S3 R1-A Leírás Kollektorérzékelő Tárolóérzékelő alul Tárolóérzékelő felül ( kötelező) Szolárszivattyú 3. Kezelés 3.1 Beállító gombok A szabályozó a kijelző mellett található 3 nyomógombbal kezelhető. Az 1. gomb a menüben történő visszafelé lapozásra ill. A beállítási értékek növelésére szolgál. A 2. gomb ennek megfelelően az ellenkező folyamatokat kezeli. A legutóbbi kijelzöállás szerinti beállításhoz a 2. gombot kb. 2 másodpercig tartsa nyomva.egy beállítási mennyiség jelenik meg a kijelzőn, illetve megjelenik a. Ezután a 3. gomb kezelésével a beviteli üzemmódra válthatunk. A csatornák kiválasztása az 1. és 2. gombokkal 3. gombot röviden megnyomva a villog ( -mód) Az 1. és 2. gombok: az értékek beállítása. 3. gombot röviden megnyomva a ismét hosszan megjelenik, a beállított érték tárolva van.

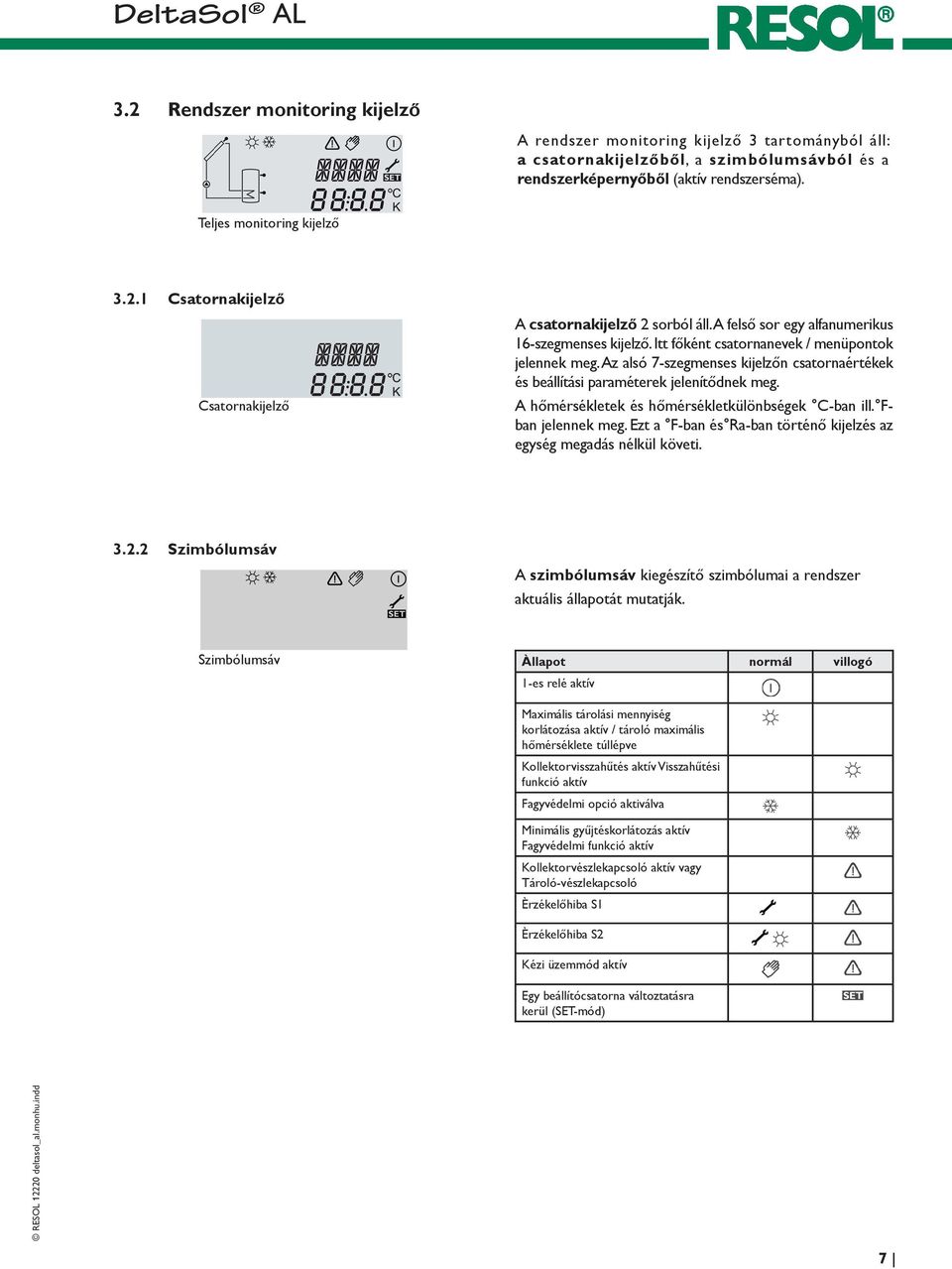

7 3.2 Rendszer monitoring kijelző A rendszer monitoring kijelző 3 tartományból áll: a csatornakijelzőből, a szimbólumsávból és a rendszerképernyőből (aktív rendszerséma). Teljes monitoring kijelző Csatornakijelző Csatornakijelző A csatornakijelző 2 sorból áll. A felső sor egy alfanumerikus 16-szegmenses kijelző. Itt főként csatornanevek / menüpontok jelennek meg. Az alsó 7-szegmenses kijelzőn csatornaértékek és beállítási paraméterek jelenítődnek meg. A hőmérsékletek és hőmérsékletkülönbségek C-ban ill. Fban jelennek meg. Ezt a F-ban és Ra-ban történő kijelzés az egység megadás nélkül követi Szimbólumsáv A szimbólumsáv kiegészítő szimbólumai a rendszer aktuális állapotát mutatják. Szimbólumsáv Àllapot normál villogó 1-es relé aktív Maximális tárolási mennyiség korlátozása aktív / tároló maximális hőmérséklete túllépve Kollektorvisszahűtés aktív Visszahűtési funkció aktív Fagyvédelmi opció aktiválva Minimális gyűjtéskorlátozás aktív Fagyvédelmi funkció aktív Kollektorvészlekapcsoló aktív vagy Tároló-vészlekapcsoló Èrzékelőhiba S1 Èrzékelőhiba S2 Kézi üzemmód aktív Egy beállítócsatorna változtatásra kerül (SET-mód) 7

8 3.2.3 Rendszerképernyő A rendszerképernyő megmutatja a rendszersémát. Több rendszerkomponens-szimbólumból áll, amelyek a rendszer állapotától függően villognak, folyamatosan láthatóak vagy eltűnnek. Csak rendszerképernyő-kijelző Èrzékelő Tárolóérzékelő fent Kollektor Szivattyú Tároló-hőátadó Tároló Èrzékelő Kollektor Kollektorérzékelőve Tároló Hőátadóval Hőmérsékletérzékelő Szivattyú 3.3 Csúszókapcsoló A csúszókapcsolóval a relé manuálisan is bekpacsolható (I), kikapcsolható (0) vagy automatikus üzemmódba helyezhető (Auto) : Manuálisan KI = 0 (balra) Manuell BE = I (jobbra) Automatikus = Auto (középen) Csúszókapcsoló 3.4 Villogó kódok Rendszerképernyő-Villogó kódok A szivattyú villog a bekapcsolás során Az érzékelő szimbólumok akkor villognak, ha a kijelzőcsatorna van kiválasztva Èrzékelőhiba esetén az érzékelők gyorsan villognak LED villogó kódok 8 Folyamatos zöld: Villogó piros/zöld: Villogó piros: minden rendben nicializálási fázis Kézi üzemmó- Èrzékelőhiba (Az érzékelő-szimbólum gyorsan villog)

9 4. Szabványparaméterek és kijelzőcsatornák 4.1 Csatornaáttekintés Ùtmutatás: S3 csak a csatlakoztatott hőmérsékletérzékelő esetén jelenítődik meg. Csatorna Megnevezés Oldal KOL A Hőmérséklet kollektor 10 TSP A Hőmérséklet tároló 10 S3 A 3. Hőmérsékletérzékelő 10 h P A Üzemóra-relé 11 kwh A Hőmennyiség kwh 11 MWh A Hőmennyiség MWh 11 DT E R Bekapcsolási hőmérsékletkülönbség 11 DT A R Kikapcsolási-hőmérsékletkülönbség 11 S MX R Maximális-hőmérséklet: tároló 12 NOT R Vészhőmérséklet: kollektor 12 A = kijelző R = Szabványparaméter R*= A megfelelő csatorna rendelkezésre áll, amennyiben a hozzá tartozó opcióaktiválva van. Csatorna Megnevezés Oldal OKX R Kollektorhűtés opció : kollektor 12 KMX R* Maximális kollektor hőmérséklet 12 OKN R Minimális korlátozás opció : kollektor 13 KMN R* Minimális hőmérséklet kollektor 13 OKF R Fagyvédelmi opció : kollektor 13 KFR R* Fagyvédelmi hőmérséklet : kollektor 13 ORUE R Visszahűtési opció 13 O RK R Vákuumkollektor opció 14 VMAX R Maximális átfolyás 14 MEDT R Fagyvédelmi mód 14 MED% R Fagyvédelmi tartalom 14 EINH R Hőmérséklet-egység 14 SPR R Nyelv 14 DSAL 1.00 Verzióösszegző 4.2 Kijelző- és szabályzó csatornák Kollektorhőmérséklet-kijelző KOL: Kollektorhőmérséklet kijelzőterület: C [ F] A pillanatnyi kollektorhőmérséklet kijelzése. KOL : Kollektorhőmérséklet Tárolóhőmérséklet-kijelző TSP: Tárolóhőmérsékletkijelzőterület: C [ F] A pillanatnyi tárolóhőmérséklet kijelzése. TSP : Tárolóhőmérséklet 3. Èrzékelő-kijelző S3: Èrzékelő hőmérséklet kijelzőterület: C [ F] A kiegészítő érzékelő pillanatnyi hőmérsékletének kijelzése. (szabványfunkció nélkül). S3 : 3. érzékelő hőmérséklete Ùtmutatás: S3 csak a csatlakoztatott hőmérsékletérzékelő mellett látható. 9

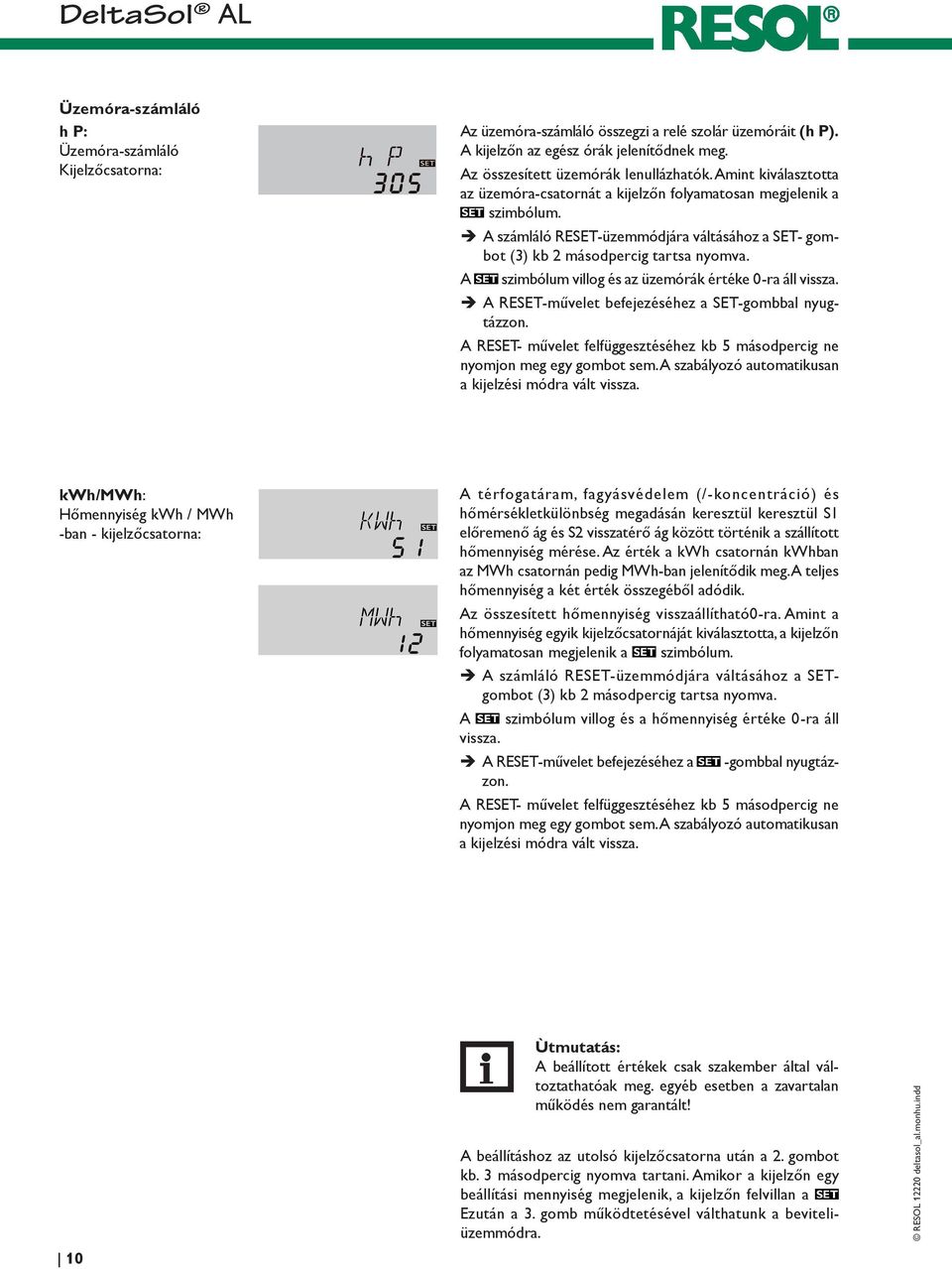

10 Üzemóra-számláló h P: Üzemóra-számláló Kijelzőcsatorna: Az üzemóra-számláló összegzi a relé szolár üzemóráit (h P). A kijelzőn az egész órák jelenítődnek meg. Az összesített üzemórák lenullázhatók. Amint kiválasztotta az üzemóra-csatornát a kijelzőn folyamatosan megjelenik a szimbólum. ÎÎA számláló RESET-üzemmódjára váltásához a SET- gombot (3) kb 2 másodpercig tartsa nyomva. A szimbólum villog és az üzemórák értéke 0-ra áll vissza. ÎÎA RESET-művelet befejezéséhez a SET-gombbal nyugtázzon. A RESET- művelet felfüggesztéséhez kb 5 másodpercig ne nyomjon meg egy gombot sem. A szabályozó automatikusan a kijelzési módra vált vissza. kwh/mwh: Hőmennyiség kwh / MWh -ban - kijelzőcsatorna: A térfogatáram, fagyásvédelem (/-koncentráció) és hőmérsékletkülönbség megadásán keresztül keresztül S1 előremenő ág és S2 visszatérő ág között történik a szállított hőmennyiség mérése. Az érték a kwh csatornán kwhban az MWh csatornán pedig MWh-ban jelenítődik meg. A teljes hőmennyiség a két érték összegéből adódik. Az összesített hőmennyiség visszaállítható0-ra. Amint a hőmennyiség egyik kijelzőcsatornáját kiválasztotta, a kijelzőn folyamatosan megjelenik a szimbólum. ÎÎA számláló RESET-üzemmódjára váltásához a SETgombot (3) kb 2 másodpercig tartsa nyomva. A szimbólum villog és a hőmennyiség értéke 0-ra áll vissza. ÎÎA RESET-művelet befejezéséhez a -gombbal nyugtázzon. A RESET- művelet felfüggesztéséhez kb 5 másodpercig ne nyomjon meg egy gombot sem. A szabályozó automatikusan a kijelzési módra vált vissza. 10 Ùtmutatás: A beállított értékek csak szakember által változtathatóak meg. egyéb esetben a zavartalan működés garantált! A beállításhoz az utolsó kijelzőcsatorna után a 2. gombot kb. 3 másodpercig nyomva tartani. Amikor a kijelzőn egy beállítási mennyiség megjelenik, a kijelzőn felvillan a Ezután a 3. gomb működtetésével válthatunk a beviteliüzemmódra.

11 T-Regelung DT E: Bekapcsolási hőmérsékletkülönbség Beállítási terület: 1, ,0 K 2, ,0 [ Ra] Gyári beállítás: 6.0 K; 12,0 [ Ra] DT A: Kikapcsolási hőmérsékletkülönbség Beállítási terület: 0, ,5 K 1, ,0 [ Ra] Gyári beállítás: 4,0 K; 8,0 [ Ra] A bekapcsolási különbség elérésénél (DT E) a szivattyú bekapcsol. A beállítot kikapcsolási hőmérsékletkülönbség elérésénél (DT A) a szivattyú kikapcsol. Ùtmutatás: A bekapcsolási hőmérsékletkülönbség legalább 0,5 K (1,0 Ra) nagyobb kell legyen a kikapcsolási hőmérsékletkülönbségnél. Tároló maximális hőmérséklete S MX: Tároló maximális hőmérséklet Beállítási terület: C [ F] Gyári beállítás: 60 C; 140 [ F] Hysterese 2 K (4 Ra) A maximális hőmérséklet túllépése megakadályozza a további tárolástés ezzel együtt megakadályozza a rendszer túlmelegedését. Amennyiben a tároló maximális hőmérsékletét túllépte a rendszer, a kijelzőn megjelenik a szimbólum. Ùtmutatás: A szabályozó rendelkezik tároló-biztonságikapcsolóval, amely 95 C (200 F) tároló-hőmérsékletnél a további töltést megakadályozza. Kollektor-korlátozó hőmérséklet a vészlekapcsoláshoz NOT: Kollektorgrenztemperatur Beállítási terület: C [ F] Gyári beállítás: 140 C; 280 [ F] Hysterese: 10 K (20 Ra) A kollektor-korlátozó hőmérséklet (NOT) túllépésénél a szolárszivattyú lekapcsol, a szoláralkatrészek káros túlmelegedését elkerülendő. Gyárilag a korlátozó hőmérséklet 140 C (280 F) ra van beállítva, de megváltoztatható C ( F) tartományon belül. Amennyiben a kollektor-korlátozó hőmérsékletet meghaladó értékeknél a kijelzőn megjelenik a szimbólum. Rendszerhűtés OKX: Rendszerhűtés opció kiválasztás: OFF/ON Gyári beállítás: OFF KMX: Kollektor maximumhőmérséklet Beállítási terület: C [ F] Gyári beállítás: 120 C; 250 [ F] Hysterese: 5 K (10 Ra) A tároló maximális hőmérsékletének beállított értékének elérésekor A szolárrendszer kikapcsol. Amint a kollektorhőmérséklet eléri a beállítottingestellte kollektor maximum-hőmérsékletet (KMX), A szolárszivattyú aktiválódik amíg ez a határérték ismét 5 K (10 Ra) alatt lesz. Ugyanakkor a tárolóhőmérséklet továbbra is emelkedhet azonban csak 95 C (200 F)-ig 11

12 Kiegészítésképpen aktivált opció ORUE Amennyiben a tárolóhőmérséklet túllépi a tároló maximális hőmérsékletet (S MX) és a kollektorhőmérséklet legalább 5 K (10 Ra)-nel a tárolóhőmérséklet alatt marad, a szolárrendszer mindaddig működik, amíg a tároló a kollektoron és a vezetéken keresztül ismét a maximum-tárolóhőmérséklet (S MX) szintjére lesz lehűtve. Az aktivált rendszrhűtés esetén a kijelzőn a szimbólum villog. Ennek a kombinált hűtési funkciónak köszönhetően a szolárrendszer még a meleg nyári napokon is hosszabb ideig marad működőképes és gondoskodik a kollektorterület és az energiahordozó eszköz termikus tehermentesítéséről. Option Kollektorminimalbegrenzung OKN: Minimális korlátozás opció: kollektor Választás: OFF/ON Gyári beállítás: OFF KMN: Kollektorminimumhőmérséklet Beállítási terület: C [ F] Gyári beállítás: 10 C; 50 [ F] Option Frostschutzfunktion OKF: Fagyvédelmi funkció Választás: OFF/ON Gyári beállítás: OFF KFR: Fagyvédelmi hőmérséklet Beállítási terület: C [ F] Gyári beállítás: 4,0 C; 40 [ F] Visszahűtési-funkció opció ORUE: Visszahűtési opció Választás: OFF /ON Gyári beállítás: OFF 12 A minimális korlátozás opció a kollektor esetében a szolárpumpa túl gyakori bekapcsolását akadályozza meg alacsony kollektorhőmérséklet esetén. ha ez az opció aktiválva van, a kollektor minimális hőmérséklete beállítható. A kollektor-minimumhőmérsékletaz a hőmérséklet, amelyet túl kell lépni ahhoz, hogy a szolárszivattyú (R1) müködésbe lépjen. Amennyiben a hőmérséklet elmarad a minimálistól, a kijelzőn a szimbólum villog. A fagyvédelmi funkció az eszköz védelmét szolgálja a fagyással szemben a beállított fagyvédelmi hőmérséklet alulmúlásának következményeként -a kollektorérzékelő feltöltési területén a kollektor és a tároló között -lép müködésbe. Ha ez az opció aktiválva van, a fagyvédelmi hőmérséklet beállítható. A beállított fagyvédelmi hőmérséklet túllépésekor 1 K (2 Ra) értéken felül az áramkör lakapcsol. Ùtmutatás: Ehhez a funkcióhoz a táraoló csak korlátozott hőmennyisége áll rendelkezésre. Ennél fogva lehetőség szerint csak alacsony fagyásveszély van aktiválva. Amikor a tároló hőmérséklete eléri a maximális tárolóhőmérsékletet (S MX) a szolárszivattyú bekapcsolva marad, hogy elkerülje a kollektor túlmelegedését. Ugyanakkor a tárolóhőmérséklet továbbra is emelkedhet azonban csak 95 C (200 F)-ig (Tárolásvédelmet szolgáló kikapcsolás). Amennyiben a tárolóhőmérséklet túllépi a tároló maximális hőmérsékletet (S MX) és a kollektorhőmérséklet legalább 5 K (10 Ra)-nel a tárolóhőmérséklet alatt marad, a szolárrendszer mindaddig működik, amíg a tároló a kollektoron és a vezetéken keresztül ismét a maximum-tárolóhőmérséklet (S MX) szintjére lesz lehűtve.

13 Vákuumkollektorfunkció O RK: Vákuumkollektorfunkció Beállítási terület: OFF/ON Gyári beállítás: OFF Abban az esetben, ha a szabályozó a kollektorhőmérséklet 2 K (4 Ra) nál nagyobb emelkedését érzékeli a legutóbb elmentett hőmérséklethez viszonyítva, a szolárszivattyú bekapcsol 30 másodpercre az aktuális eszközhőmérséklet rögzítéséhez. A szolárszivattyú idejének letelltével az aktuális kollektorhőmérséklet új viszonyítási alapként lesz rögzítve. amikor a rögzített hőmérséklet (új viszonyítási alap) újra 2 K (4 Ra)-val emelkedik, szolárszivattyú ismét bekapcsol 30 másodpercre. A szolárszivattyú működési ideje alatt ha a bekapcsolási különbség a kollektor és a tároló között túllépi az eszköz, a szabályzó automatikusan szolártöltésre kapcsol át. Ha a kollektorhőmérséklet a töltési szünet alatt több mint 2 K (4 Ra)-ral lecsökken, a vákuumkollektor számára új bekapcsolási hőmérséklet kerül kiszámításra. Hőmennyiség egyenlegszámítás VMAX: Térfogatáram mértékegysége l/min Beállítási terület: in 0,1 Schritten Gyári beállítás: 6,0 MEDT: Fagyvédelmi mód Beállítási terület: Gyári beállítás: 1 MED%: Fagyvédelmi tartalom (Vol-) % ban MED% MEDT 0 és 3 mellett kitakrva Beállítási terület: Gyári beállítás: 45 Alapvetően, összeköttetésben egy áramlásmérővel, egy hőmennyiség egyenlegszámítás lehetséges. ÎÎAz áramlásmérőről leolvasható térfogatáram (l/min) a VMAX csatornában beállítani ÎÎFagyvédelmi mód és tartalom megadása a MEDT és MED % csatornákban az energiahordozó eszközt illetően. Fagyvédelmi mód: 0 : Víz 1 : Propylenglykol 2 : Ethylenglykol 3 : Tyfocor LS / G-LS Hőmérsékletegység EINH: Hőmérsékletegység Beállítási terület: C... F Gyári beállítás: C C Beállítócsatorna a hőmérsékletegységekhez. Üzemeltetés közben is át lehet váltani C és Fközött. A C-ban és F-ban megadott hőmérsékletek és hőmérsékletkülönbségek az egység rövidítésével jelenítődnek meg. A F-ben és Ra-ban megadott hőmérsékletek és hőmérsékletkülönbségek az egység rövidítése nélkül jelenítődnek meg. Nyelv SPR: Nyelvbeállítások Beállítási terület h: de, En, It, Fr Gyári beállítás: de Ezen a csatornán kiválasztható a menü nyelve. de : német En : angol It : olasz Fr : francia 13

14 5. Hibakeresés Amennyiben hiba lép fel, hibakód jelenik meg a kijelzőn szimbólumok által. (lásd: fejezet). Szimbólum Üzemeltetést ellenörző lámpa Biztosíték Üzemeltetést ellenörző lámpa pirosan villog. A kijelzőn megjelenik a szimbólum és a szimbólum. Èrzékelőhiba. A megfelelő érzékelőkijelzőcsatornán a hőmérséklet helyett csak egy hibakód jelenik meg. A szabályozó egy biztosítékkal védett. A házborítás leemelése után a biztosíto-kapcsoló (biztosíték) elérhető lesz., amely a pótbiztosítékot is tartalmazza.a biztosíték kicseréléséhez a biztosítéktartót húzza magafelé az illesztésből Az üzemeltetést ellenörző lámpa tartósan kialudt. Vezetéktörés. Vezetéket ellenőrizni. Rövidzárlat. Vezetéket ellenőrizni. A kialudt üzemeltetést ellenörző lámpa esetében ellenőrizzük a szabályozó áramellátását. Megszakadt? Levált Pt1000-hőmérsékletérzékelőket ellenállámérővel ellenőrizhetőek és a megfelelő hőmérsékleteknél az alábbi ellenállással rendelkeznek. A szabályozó biztosítéka megsérült, amely a ház borításának felnyitása után hozzáférhető lesz és és kicserélhető a pótbiztosítékkal. Az okot megvizsgálni és az áramellátást viasszaállítani. 14 Pt1000-érzékelők ellenállásértékei

15 5.1 Egyebek A szivattyú működés közben forró, ennek ellenére a hőmérsékletszállítás a kollektortól a tárolóig mindkét irányban azonos hőmérsékletű; talán zörej vagy buborékolás is hallatszik a vezetékből. A szivattyú rövid ideig működik, majd lekapcsol majd ismét visszakapcsol, és így tovább Levegő van a rendszerben? A gyüjtőkör a porfogónál eldugult? A rendszert ki kell szellőztetni; a rendszernyomást legalább 0,5 bar statikus nyomás értékre hozni; a nyomást tovább növelni;a szivattyút rövid időn belül ki illetve bekapcsolni. Hőmérséklet-különbség a szabályzóban túl kicsi? Kollktorérzékelő rosszul van elhelyezve? ΔTbe és ΔTki ennek megfelően meg kell változtatni rendben A porfogót kitisztítani. A vákuumkollektor-funkció valószínűsíthetőségének ellenőrzése. A kollektorérzékelőt a szolár előremenő vezetéknél elhelyezni; a megfelelő merülőtokot a kollektornál kihasználni. A szivattyú valószínüleg későn kapcsol be. A hőmérsékletkülönbség a tároló és a kollektor között az üzemeltetés alatt nagyon magas. A gyűjtőkör tudja levezetni a hőmérsékletet. Bekapcsolási hőmérsékletkülönbség ΔTbe túl nagyra lett megválasztva? A gyűjtőkör-szivattyú meghibásodott? ΔT megfelelően meg-emelni. Ellenőrizni. / Kicserélni. Akollektorérzéklő előnytelenül van beállítva. A hőmérsékletkeverő elmeszesedett? Mészteleníteni. Adott esetben a vákuumkollektor-funkciót aktiválni kell. rendben A hőmérsékletkeverő eldugult? Kitisztítani. A hőmérsékletkeverő túl kicsi? A méretezés újrakiszámítása. 15

16 A tároló kihűl az éjszaka folyamán. a b Kollektorkör szivattyúja éjjel is működik? A kollektor hőmérséklete éjszakánként magasabb mint a külső hőmérséklet. A tároló szigetelése megfelelő? A szabályozó funkcióit ellenőrizze A visszafolyást megakadályozó eszközt mindkét irányban ellenőrizni. A szigetelést megerősíteni. A visszaáramoltatást megakadályozó eszközt a melegvízkeringésben ellenőrizni- RENDBEN? A gravitációs keringés a keringésvezetőben túl erős; erősebb visszaáramoltatást megakadályozó eszköz beállítása vagy elektromos 2csatlakozós zárószelep beépítése a keringetőszivattyú mögé; 2csatlakozós zárószelep a szivattyúzás során nyitva, egyébként zárva van. A szolártárolóval kapcsolatban álló további szivattyúk ellenörzése. Kitisztítani. / Kicserélni. A szivattyút és a 2csatlakozós zárószelepet párhuzamosan kapcsolja; keringést ismét üzembe helyezni. A fordulatszám-szabályozás ki kell legyen kapcsolva. A szolárkör-szivattyú annak ellenére működik, hogy a kollektor egyértelműen melegebb a tárolónál. A tároló szigetelése szorosan illeszkedik? A tároló-csatlakoztatók megfelelően szigeteltek? A melegvízkiáramlás felfelé irányul? A melegvíz-keringés túl sokáig tart? A keringetőszivattyút kapcsolja le és a zárószelepeket 1 éjszakára lezárni. A tárolásveszteségek alacsonyabbak lettek? a A szigetelést kipótolni vagy megerősíteni. Csatlakoztatók szigetelése. A csatlakozást oldalirányúra változtatni vagy csavart kivitelezés (kanyar lefelé); most alacsonyabb a tárolóveszteség? A keringetőszivattyút bekapcsolóórával és lekapcsolótermosztáttal ellátni. (energiahatékony keringés) Az utófűtő-kör szivattyúját éjszakai működésre és visszaáramoltatást megakadályozó eszköz meghibásodásokra megvizsgálni. Megoldódott a probléma? b rendben Az ellenörző-led a szabályzón világít? Manuális-üzemmódban elindul a szivattyú? A szivattyú áraméllátását engedélyezi a szabályozó? A szabályozó biztosítékai rendben vannak? Biztosítékot kicserélni. Nincs áramellátás. Biztosítékok ellenörzése/ lecserélése illetve az áramellátás ellenörzése. A beállított hőmérsékletkülönbség túl magas a szivattyú bekapcsolásához; ésszerű értékre átállítás. A szivattyú rögzítve van? A szivattyútengelyt csavarhúzóval elindítani. Ezután működik? Szivattyú meghibásodott: kicserélni A szabályozó meghibásodott: kicserélni 16

17 6. Kiegészítők Hőmérséklet érzékelők Kínálatunkban megtalálhatók a különböző kialakítású hőmérséklet érzékelők: magas hőmérsékletre, lapos felületre, külső hőmérséklet érzékelők, helyiség és csőre szerelhető hőmérséklet érzékelők komplett, merülőhüvelyes kivitelben is. Túlfeszültségvédő A RESOL SP10 túlfeszültségvédőt alapvetően a kollektorban vagy a kollektoron elhelyezett érzékeny hőmérséklet érzékelők külsőleg indukált túlfeszültségek (közeli villámcsapások, stb.) elleni védelemre kell alkalmazni. RESOL SP10 Cikkszám: SD3 Smart Display A RESOL SD3 Smart Displayt RESOL szabályzókra történő egyszerű csatlakoztatásra tervezték a RESOL VBus -on keresztül. A szabályzó által kiadott kollektor és tároló hőmérséklet, valamint a szolárrendszer energiahozamának megjelenítésére szolgál. A rendkívül hatékony LED-ek és a szűrőüveg alkalmazása kiváló vizuális megjelenítést és jó leolvashatóságot biztosít rossz fényviszonyoknál, valamint nagyobb távolságból is. Kiegészítő feszültségellátás szükséges. RESOL SD3 Cikkszám: GA3 nagyméretű kijelzőmodul A RESOL GA3 nagyméretű kijelzőmodult a RESOL VBus -on keresztül történő RESOLszabályozóhoz való csatlakozáshoz tervzték. A kollektor- és tároló hőmérsékletek, valamint a szolárrendszer hőhozamának megjelenítésére szolgál a szabályzó által leadott adatok alapján. A nagyhatékonyságú LED lámpák és a tükröződésmentes szűrőüvegből készült előlap alkalmazása megfelelő csillogást és olvashatóságot eredményez rossz megvilágítás vagy akár nagy távolság esetén is. RESOL GA3 Cikkszám:

18 DL2 adatgyűjtő Ezzel a kiegészítő modullal nagyobb adatmennyiségek (p l. a szolár rendszer mért és egyenlegértékei) rögzíthetők hosszabb időtartamokon keresztül. A DL2 beépített web-interfészén keresztül standard internet böngészővel konfigurálható és kiolvasható. A rögzített adatok továbbítására a DL2 belső memóriájából egy PC-re SD-kártya is használható. A DL2 minden RESOL VBus adatbusszal rendelkező szabályzóhoz használható. Távlekérdezéshez közvetlenül PC-re vagy routerre csatlakoztatható, és így a rendszer kényelmes monitorozását teszi lehetővé a hozam ellenőrzésére vagy hibahelyzetek bővített diagnosztizálására. RESOL DL2 Cikkszám: VBus / USB interfész-adapter Az új VBus / USB adapter alkotja a szabályzó és a PC közötti interfészt. Szabványos mini USB portjának köszönhetően lehetővé teszi a rendszeradatok gyors átvitelét, megjelenítését és archiválását, valamint a szabályzó paraméterezését a VBus -on keresztül. A szállítási terjedelem tartalmazza a speciális RESOL ServiceCenter program teljes verzióját. RESOL Interfész-adapter VBus / USB Cikkszám:

19 Jegyzetek 19

20 Az Ön szakkereskedője: RESOL - Elektronische Regelungen GmbH Heiskampstraße Hattingen / Németország Tel.: +49 (0) / Fax: +49 (0) / Fontos útmutatás A jelen útmutatóban szereplő szövegek és rajzok rendkívüli gondossággal és a legjobb tudás szerint készült. Mivel a hibák soha zárhatók ki, a következőkre szeretnénk felhívni a figyelmet: Az Ön projektjeinek kizárólag a mindenkori érvényes szabványok és előírások alapján végzett saját számítások és tervezések szabad alapját képeznie. Semmilyen garanciát vállalunk a jelen útmutatóban közzétett rajzok és szövegek teljességére; ezek csupán példa jellegűek. Amennyiben benne közölt tartalmakat használnak fel vagy alkalmaznak, úgy az kifejezetten a mindenkori felhasználó saját kockázatára történik. Alapvetően kizárt a kiadó felelőssége a szakszerűtlen, teljes vagy hibás adatok miatt és minden, ebből esetlegesen keletkező kárért. Megjegyzések A design és specifikáció előzetes értesítés nélkül változhat. Az ábrák csekély mértékben eltérhetnek a gyártott modelltől. Impresszum A jelen szerelési és kezelési útmutató valamennyi részével együtt szerzői jogvédelem alatt áll. A szerzői jogon kívüli felhasználáshoz a RESOL - Elektronische Regelungen GmbH beleegyezése szükséges. Ez különösen a sokszorosításokra / másolatokra, fordításokra mikrofilmre rögzítésekre és elektronikus rendszerekben történő eltárolásra érvényes. Kiadó: RESOL - Elektronische Regelungen GmbH 20
