1 RESOL DeltaSol AX Köszönjük hogy resol terméket választotta. Kérjük olvassa át ezt az útmutatót, hogy a készülék nyújtotta szolgáltatásokat maximálisan ki tudja hsználni.

2 Tartalom Adatok Manuális müködtetés... 5 Biztonság Maximum hőmérséklet korlát Technikai adatok és funkciók áttekintése Fagyvédelem Telepités Minimum hőmérséklet korlát Felszerelés Villogó visszajelző kod Elektromos csatlakozás Alkalmazási példák Micro-kapcsoló és potmeter Melléklet hiba meghatározás Hőmérséklet bekapcsolás Biztonság: Kérjük olvassa át alaposan a kezelési útmutatót, mielőtt a készüléket üzembe helyezi. Ezzel elkerülheti a helytelen beállításokból eredő meghibásodásokat. A kivitelezést a vonatkozó előírásoknak, szabályoknak megfelelően végezze. Tartsa be a baleset megelőzési rendszabályokat. Nem rendeltetésszerű használatból, a készülék funkcióinak megváltoztatásából, hibás beállításból eredő károkért a gyártó semmilyen felellőséget vállal. Declaration of conformity Mi a RESOL Elektronische Regelungen GmbH, D Hattingen, kijelentjük minden felelőséggel hogy termékünk DeltaSol AX teljesitik a következő előirásokat: EN EN Termék megjelülése : Hattingen, /336/EWG 73/ 23/EWG RESOL Elektronische Regelungen GmbH, ppa. Gerald Neuse A készülék DeltaSol AX Tartalmaz: 2 hőmérséklet érzékelőt (PT1000)

3 Technicai adatok Ház: Müanyag PC-ABS Védelem típusa: IP 20 / DIN Környezeti hőmérséklet.0 40 Méret: Ø130 mm, 45 mm Beépités: Falra szerelhető Kijelző: 1 funkcó lámpa Bemenet: 2 szenzor PT1000 Kimenet: 1 normal relé kontakt Hőmérséklet különbség bekapcsolás. T K állitható Különbség kikapcsolása: 1,6 K nel a bekapcsolás alatt Ellenőrzési tartomány: c Teljesitmény felvétel: max. 4 A Táp: V~ RESOL DeltaSol AX RESOL DeltaSol A X- full kit Tarrtalmaz 2 szenzort Pt1000 (1 x FKP6, 1 x FRP6) Kiegészitő eszközök Túlfeszültség védő A RESOL ajánlja minden készülékéhez, megakadályozza az érzékeny hőérzékelők károsodását túlfesz.pl.közeli villámcsapás esetén. RESOL SP Elektroszatitkus kisülés károsíthatja az elektronikai alkatrészeket! Vigyázat feszültség alatt álló részek!

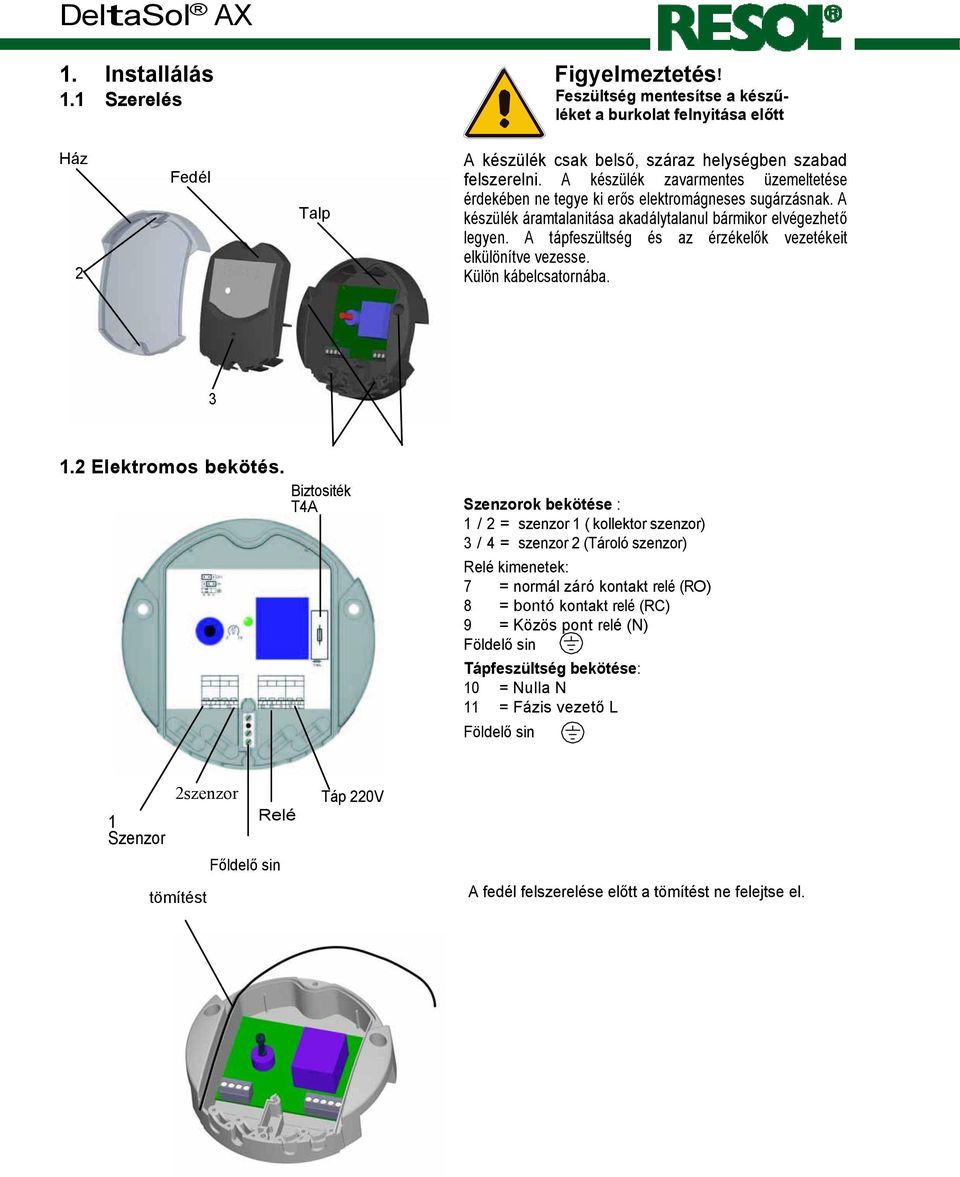

4 1. Installálás Figyelmeztetés! 1.1 Szerelés Feszültség mentesítse a készűléket a burkolat felnyitása előtt Ház 2 Fedél Talp A készülék csak belső, száraz helységben szabad felszerelni. A készülék zavarmentes üzemeltetése érdekében ne tegye ki erős elektromágneses sugárzásnak. A készülék áramtalanitása akadálytalanul bármikor elvégezhető legyen. A tápfeszültség és az érzékelők vezetékeit elkülönítve vezesse. Külön kábelcsatornába Elektromos bekötés. Biztositék T4A Szenzorok bekötése : 1 / 2 = szenzor 1 ( kollektor szenzor) 3 / 4 = szenzor 2 (Tároló szenzor) Relé kimenetek: 7 = normál záró kontakt relé (RO) 8 = bontó kontakt relé (RC) 9 = Közös pont relé (N) Földelő sin Tápfeszültség bekötése: 10 = Nulla N 11 = Fázis vezető L Földelő sin 1 Szenzor 2szenzor tömítést Relé Főldelő sin Táp 220V A fedél felszerelése előtt a tömítést ne felejtse el.

5 2. Funkciók és beállítások 2.1 Mikrokapcsoló és Potméter C B A micro-kapcsoló (A) bekapcsolt (ON) kikapcsolt (OFF) Funkciók: Kézi működtetés (1 micro-kapcsolóval ) Maximum hőmérséklet érték (2 micro-kapcsoló) Fagyvédelem (3 micro-kapcsoló) Minimum hőmérséklet érték (4 micro-kapcsoló) Potmeter (B) Maximum vagy a minimum hőmérséklet állítása C. Potmeter (C) Dt bekapcsolási érték ( K) ON A OFF 2.2 Hőmérséklet különbség bekapcsolás A készülék ellenőrzi a fennálló hőmérséklet különbséget a S1 1 szenzor és az S2 2 szenzor között és bekapcsol ha különbség meghaladja a potmeterrel beállított értéket. A készülék visszakapcsolja a relét ha hőmérséklet különbség vissza esik normál beállított értékre. A kontrol lámpa zölden világit. A kikapcsolási érték 1,6 K ez változtatható A gyárilag beállitott érték 6 K. A szabályozható érték tartomány K. 2.3 Kézi müködtetés Az 1 micro-kapcsolóval a kézi működtetéssel bekapcsolható állandóra a relé karbantartás ill. egyéb olyan esetben ha szükséges működtetni az eszközt. A relé állandó működése a mikrokapcsoló Man állásában Kézi üzem módban a lámpa zölden világit.. A gyári beállítás a kézi üzemmód kikapcsolva a készülék automatikusan működik. 5

6 2.4 Maximum hőmérséklet beállítása A 2 mikrokapcsoló bekapcsolt állapotában a potmeterrel beállítható a maximum hőmérséklet a S2 szenzor értéke alapján Tehát ha a hőmérséklet meghaladja a beállított értéket a relé kikapcsol. És a control lámpa pirosan világit. Gyári állapotban a maximum hőmérséklet kikapcsolásva és a beállítás 60C. Az állítási lehetőség C között van B 2.5 Fagyvédelem A vezérlés RESOL DeltaSol A tartalmaz fagyvédelmi funkciót. Solar rendszerek általában glycol- víz keverékkel vannak használva.. Ezeknél a rendszereknél a fagyvédelem szükséges.. De abban az esetben ha solar rendszer csak vízzel van töltve szükséges a fagyvédelem. A fagyvédelem az 1 szenzor értékét veszi alapul (kollektor szenzor). Amint a kollektoron mért érték +4 C,alá esik bekapcsolja a szivattyút és felmelegíti a kollektort hőmérsékletét +5 C ra és a szivattyú leáll.. Fontos: mivel ehhez a funkcióhoz kevés hőmennyiség áll rendelkezésre, a funkció elsősorban olyan helyeken használható ahol a hőmérséklet ritkán esik 0 C fok alá. Gyárilag a fagyvédelem kikapcsolt állapotban van. 2.6 Minimum hőmérséklet beállítása. A 2 mikrokapcsoló bekapcsolt állapotában a potmeterrel beállítható a minimum hőmérséklet a S2 szenzor értéke alapján Tehát ha a hőmérséklet meghaladja a beállított értéket a relé bekapcsol. És a control lámpa pirosan világit. Gyári állapotban a minimum hőmérséklet kikapcsolva és a beállítás 60C. Az állítási lehetőség C között van 2.7 Visszajelzések Használatra kész piros A LED mutatja az aktuális működését a készüléknek a Relé bekapcsolva zöld Kézi üzem mód active zöld (villog) Max. hőmérsékletet felett. piros (villog) Fagyvédelem zöld (villog) Min. hőmérséklet alatt. piros (villog)

7 3. Tippek hibákhoz Ha a készülék működik helyesen ellenőrizd a következő tételeket: Ha a készülék működik helyesen ellenőrizd a következő tételeket: Ha készülék kapcsol be elsőnek ellenőrizd a biztosíték A vezérlés tartalmaz egy 4A biztosítékot amelyet a fedő és a ház eltávolítása után ki lehet cserélni o Szenzor ellenőrzés:. Ha a szenzor nincs bekötve kell tudni mérni a következő értékeket a hőmérsékletnek megfelelően. C & C & C & PT-1000 ellenállás értékei 4. Alkalmazási példák Alap solar rendszer egy tárolóval ON A S1 S2 RO RC N N L OFF S1 B C RO S2 Használd a földelő sínt Ha az aktuális hőmérséklet különbség T a kollektor és a tároló között meghaladja a beállított hőmérséklet különbséget a készülék bekapcsolja a szivattyút és hőt továbbit a kollektorból a tárolóba amint a különbség leesik 1,6 k re a szivattyú leáll. Gyári beállítás a DT 6K a tároló hőmérséklet 60 fok.. S1 = kollektor szenzor S2 = tároló szenzor RO = solar szivattyú

8 3 utas szelep szabályzása e ON A S1 S2 RO RC N N L OFF C S1 S2 Használd a földelő sínt!! RO A hőmérséklet különbség a tároló és a fűtési kör között meghaladja a beállított értéket a szelepet átkapcsolja mihelyt a fűtési kör hőmérséklet különbsége lecsökken 1,6 k re vissza kapcsolja. A különbség beállítható a a visszakapcsolás az a RESOL által beállított érték1,6k. A gyári beállítás 6 K S1 = Tároló szenzor S2 = fűtési kör szenzor RO = 3-utas-szelep Hő csere (két tároló között) ON A S1 S2 RO RC N N L OFF C S1 R0 S2 Használd a földelő sínt!! Ha az aktuális hőmérséklet különbség T az 1 tároló és a 2 tároló között meghaladja a beállított hőmérséklet különbséget a készülék bekapcsolja a szivattyút és hőt továbbit a kollektorból a tárolóba amint a különbség leesik 1,6 kre a szivattyú leáll. Gyári beállítás 6 K. S1 = kollektor szenzor S2 = tároló szenzor RO = szivattyú

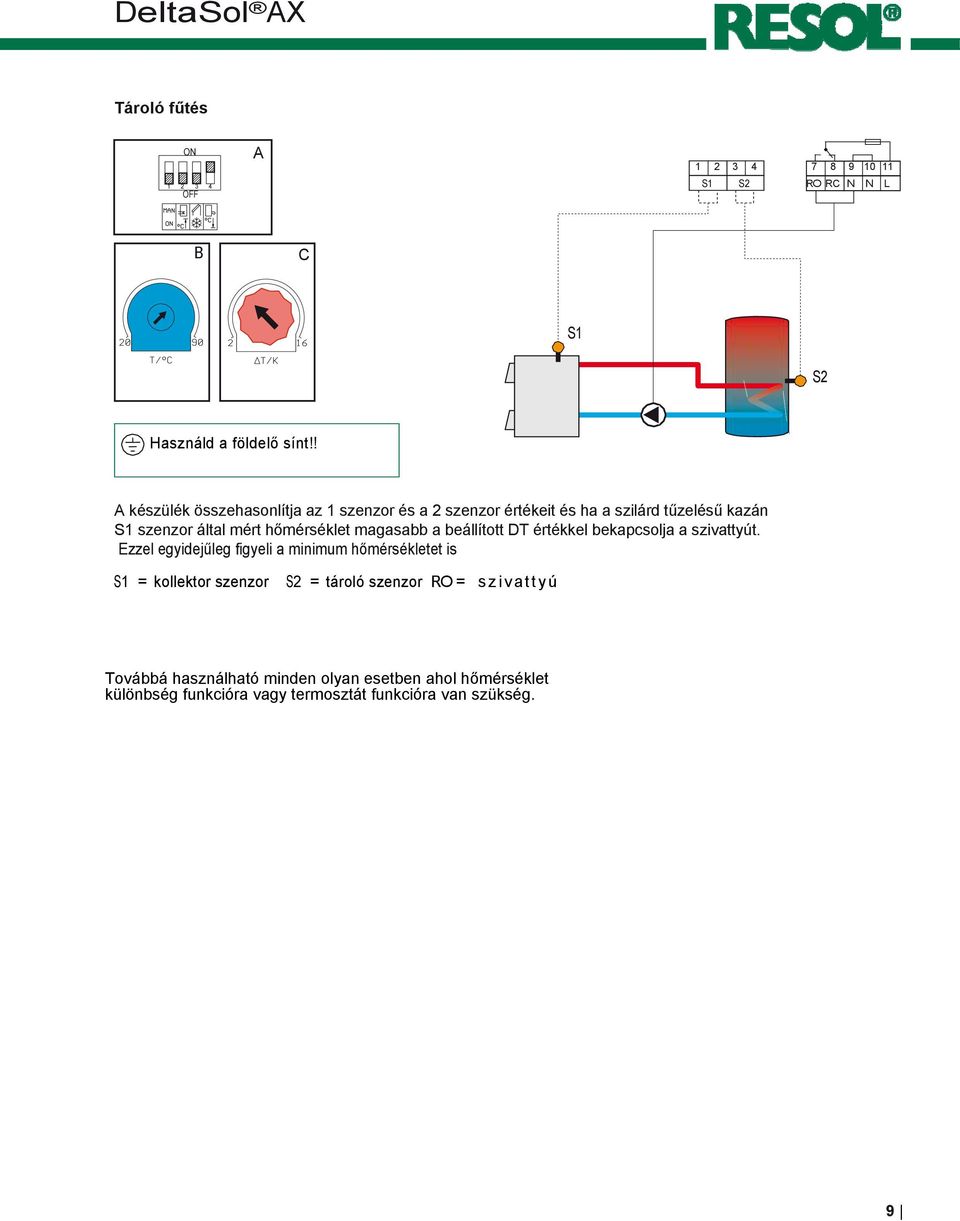

9 Tároló fűtés ON A S1 S2 RO RC N N L OFF B C S1 S2 Használd a földelő sínt!! A készülék összehasonlítja az 1 szenzor és a 2 szenzor értékeit és ha a szilárd tűzelésű kazán S1 szenzor által mért hőmérséklet magasabb a beállított DT értékkel bekapcsolja a szivattyút. Ezzel egyidejűleg figyeli a minimum hőmérsékletet is S1 = kollektor szenzor S2 = tároló szenzor RO = szivattyú Továbbá használható minden olyan esetben ahol hőmérséklet különbség funkcióra vagy termosztát funkcióra van szükség. 9

10 Melléklet hiba diagnosztika. A szivattyú melegszik, de nincs hõtovábbítás a kollektorból a tárolóba, elõremenõ és visszatérõ ág egyforma meleg, esetleg bugyborékolás a csõben. Szivattyú rövid ideig mûködik, kikapcsol, majd újra bekapcsol. Levegõ a rendszerben? Van szûrõ a kollektorkörben? Rendszer légtelenítés; rendszernyomást legalább a statikus elõnyomás plusz 0,5 bar emelni; nyomásfokozás; szivattyút rövid ideig ki-, bekapcsolni. A szabályzóban beállított hõmérséklet-különbség kicsi? Kollektorszenzor rossz helyre szerelve? DTbe és DTki megfelelõen változtatni o.k. Szûrõ tisztítása Kollektorszenzort az elõremenõ ágba (melegebb kollektor kimenet) helyezni; Vákuumkollektor funkció ellenõrzés. m e r ü l õ h ü v e l y alkalmazása. Szivattyú késõn kapcsol be. A hõmérséklet-különbség a tároló és kollektor között üzemben túl magas; a kollektor tudja a hõt átadni. Bekapcsolási hõmérséklet-különbség DTein túl magas? Szivattyú meghibásodás? DTein és DT aus megfelelõen változtatni Ellenõrzés/csere Kollektorszenzor rossz helyre szerelve (pl. felületi érzékelõ, merülõ helyett)? Adott esetben vákumkollektorfunkció aktiválása o.k. Hõcserélõ elvizkövesedett? Hõcserélõ eldugult? Tisztítás Öblítés Túl kicsi a hõcserélõ? Újra méretezni

11 A tároló éjszaka kihül. Szivattyú éjszaka is mûködik? Szabályzó ellenõrzés. Kollektorhõmérséklet magasabb éjszaka, mint a külsõ hõmérséklet? Tároló szigetelése megfelelõ? Visszacsapószelepek ellenõrzése. a Visszacsapó szelep ellenõrzése a melegvíz cirkulációs körben - o.k. A gravitációs keringés túl erõs; erõsebb visszacspó szelep beépítése, vagy 2 utas szelep beépítése a szivattyú mögé; a 2-utas szelep szivattyú üzemben nyitva, egyébként zárva; szivattyú és 2 utas szelep páhuzamos elektromos bekötése; b A tárolóval kapcsolatban álló többi szivattyú ellenõrzése. Tisztítás, vagy csere. Keringetést üzembe helyezni. Fordulatszám szabályzást deaktiválni kell! Szigetelés javítása. A szivattyú mûködik, noha a kollektor lényegesen melegebb, mint a tároló. Tároló szigetelés szellõs? Szigetelés pótlása, vagy javítása. Kontroll-LED zölden világít a szbályzón? Nincs áram; biztosíték ellenõrzés / csere és hálózat ellenõrzés. Tároló csatlakozása szigetelt? Szigetelés. Kivételt oldalra szerelni, Melegvízkivétel felül? vagy szifonnal m e g o l d a n i ; tárolóveszteség most kevesebb? A szivattyú kézi üzemmódban kapcsol be? A szabályzó kapcsolja a szivattyút? A szivattyú beállított b e k a p c s o l á s i hõmérséklete túl magas; beállítás. Melegvíz cirkuláció hosszú ideig mûködik? Cirkulációs szivattyú k i k a p c s o l á s a, elzárócsapot 1 éjszakára elzárni; Veszteség kevesebb? a o.k. Alkalmazzon a cirkulációs szivattyúhoz k a p c s o l ó ó r á t, termosztátot. Az utánfûtési kör szivattyújának éjszakai ü z e m é t, visszacsapószelepet ellenõrizni; probléma megszünt? A szabályzó biztosíték jó? Biztosíték csere. Szivattyú beszorult? Szivattyú tengelyét c s a v a r h ú z ó v a l megforgatni; mûködik? Hibás szivattyú - csere. Hibás szabályzó - csere.

12 Notes RESOL - Elektronische Regelungen GmbH Heiskampstraße 10 D Hattingen Tel.: +49 (0) / Fax: +49 (0) / Magyarországi forgalmazó: Baranya Solar Kft. Pécs Jókai u. 30. Tel: 72/ Mobil: info@baranyasolar.hu Megjegyzés: A design és a specifikációk előzetes értesítés nélkül eltérhetnek. A képek eltérhetnek a gyártott modelltől.
