GRUNDFOS KEZELÉSI UTASÍTÁSOK. AR szabályozó egység. Kiegészítés a szerelési és üzemeltetési utasításokhoz

Átírás

1 GRUNDFOS KEZELÉSI UTASÍTÁSOK AR szabályozó egység Kiegészítés a szerelési és üzemeltetési utasításokhoz

2 2

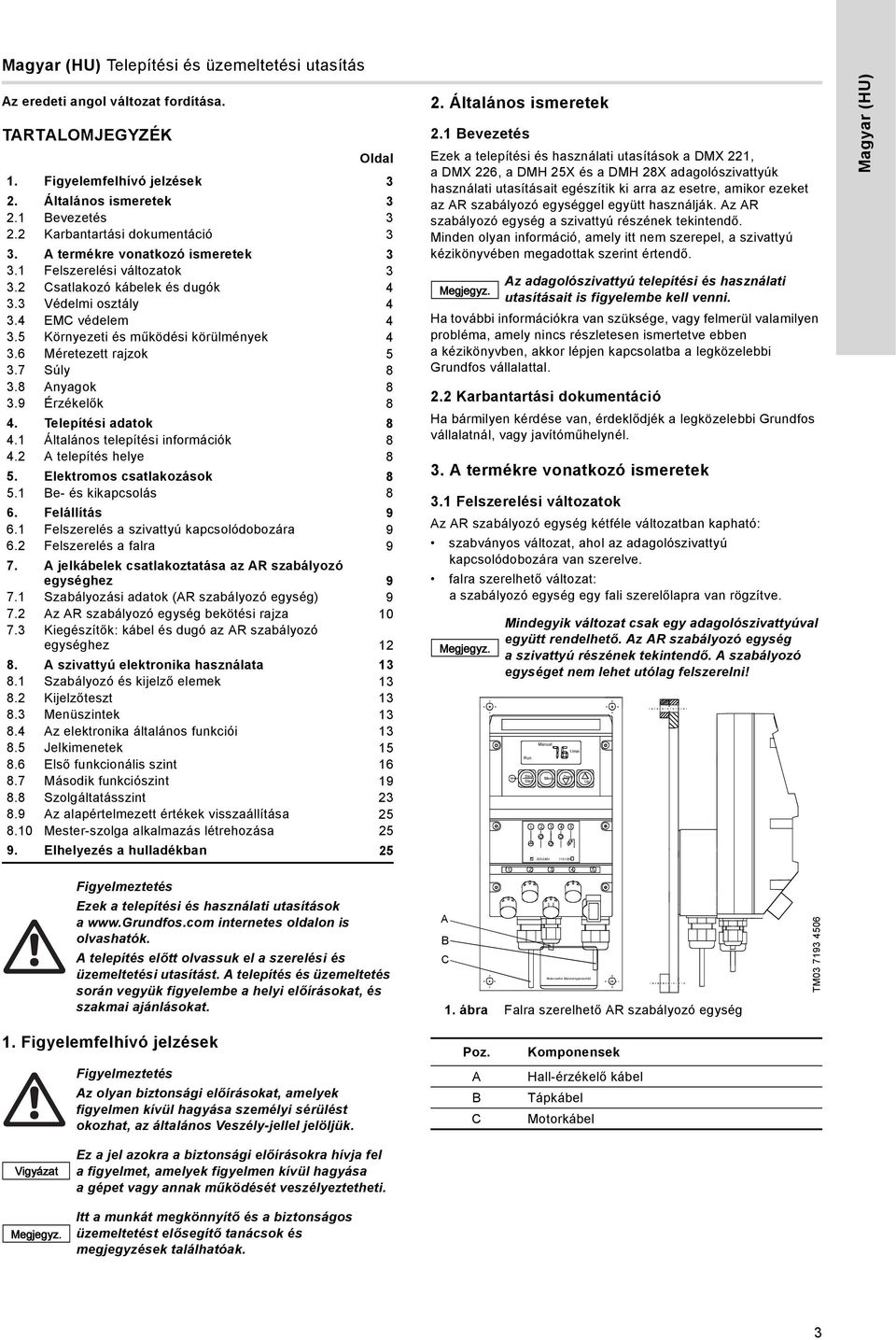

3 Magyar (HU) Telepítési és üzemeltetési utasítás Az eredeti angol változat fordítása. TARTALOMJEGYZÉK Oldal 1. Figyelemfelhívó jelzések 3 2. Általános ismeretek Bevezetés Karbantartási dokumentáció 3 3. A termékre vonatkozó ismeretek Felszerelési változatok Csatlakozó kábelek és dugók Védelmi osztály EMC védelem Környezeti és működési körülmények Méretezett rajzok Súly Anyagok Érzékelők 8 4. Telepítési adatok Általános telepítési információk A telepítés helye 8 5. Elektromos csatlakozások Be- és kikapcsolás 8 6. Felállítás Felszerelés a szivattyú kapcsolódobozára Felszerelés a falra 9 7. A jelkábelek csatlakoztatása az AR szabályozó egységhez Szabályozási adatok (AR szabályozó egység) Az AR szabályozó egység bekötési rajza Kiegészítők: kábel és dugó az AR szabályozó egységhez A szivattyú elektronika használata Szabályozó és kijelző elemek Kijelzőteszt Menüszintek Az elektronika általános funkciói Jelkimenetek Első funkcionális szint Második funkciószint Szolgáltatásszint Az alapértelmezett értékek visszaállítása Mester-szolga alkalmazás létrehozása Elhelyezés a hulladékban Általános ismeretek 2.1 Bevezetés Ezek a telepítési és használati utasítások a DMX 221, a DMX 226, a DMH 25X és a DMH 28X adagolószivattyúk használati utasításait egészítik ki arra az esetre, amikor ezeket az AR szabályozó egységgel együtt használják. Az AR szabályozó egység a szivattyú részének tekintendő. Minden olyan információ, amely itt nem szerepel, a szivattyú kézikönyvében megadottak szerint értendő. Ha további információkra van szüksége, vagy felmerül valamilyen probléma, amely nincs részletesen ismertetve ebben a kézikönyvben, akkor lépjen kapcsolatba a legközelebbi Grundfos vállalattal. 2.2 Karbantartási dokumentáció Ha bármilyen kérdése van, érdeklődjék a legközelebbi Grundfos vállalatnál, vagy javítóműhelynél. 3. A termékre vonatkozó ismeretek 3.1 Felszerelési változatok Az AR szabályozó egység kétféle változatban kapható: szabványos változat, ahol az adagolószivattyú kapcsolódobozára van szerelve. falra szerelhető változat: a szabályozó egység egy fali szerelőlapra van rögzítve. Az adagolószivattyú telepítési és használati utasításait is figyelembe kell venni. Mindegyik változat csak egy adagolószivattyúval együtt rendelhető. Az AR szabályozó egység a szivattyú részének tekintendő. A szabályozó egységet nem lehet utólag felszerelni! Mode Run Manual V V Magyar (HU) Figyelmeztetés Ezek a telepítési és használati utasítások a internetes oldalon is olvashatók. A telepítés előtt olvassuk el a szerelési és üzemeltetési utasítást. A telepítés és üzemeltetés során vegyük figyelembe a helyi előírásokat, és szakmai ajánlásokat. A B C Motor:siehe Motorentypenschild 1. ábra Falra szerelhető AR szabályozó egység TM Figyelemfelhívó jelzések Figyelmeztetés Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Poz. A B C Komponensek Hall-érzékelő kábel Tápkábel Motorkábel Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. 3

4 Magyar (HU) 3.2 Csatlakozó kábelek és dugók 3.3 Védelmi osztály Ha nagy a távolság az adagolószivattyú és a falra szerelt AR szabályozó egység között, akkor a tápkábel és a motorkábel akár 20 méterrel is meghosszabbítható (a kábel keresztmetszete: 1 mm 2 ). IP65 (maximum). 3.4 EMC védelem Figyelmeztetés A védelmi osztálynak csak akkor felel meg, ha az aljzatok védettek! A védelmi osztályra vonatkozó adatok csak akkor vonatkoznak az AR szabályozó egységre, ha annak dugóit és rácsavarható fedeleit megfelelően rögzítették. A tesztelés szabványa: DIN EN DIN EN DIN ENV DIN EN DIN V ENV DIN EN class B DIN EN DIN EN Energiaszükséglet Váltakozó áramú táplálás, a hálózati frekvencia 50/60 Hz Névleges feszültség Megengedett eltérés a névleges értéktől V ± 5 % V ± 5 % A hálózat maximálisan megengedett impedanciája ( j 0.084) Ohm (a DIN EN szabvány szerint tesztelve). Ezek a részletek az 50 Hz- re vonatkoznak. 3.5 Környezeti és működési körülmények Megengedett környezeti hőmérséklet: 0 C-tól +40 C-ig. Megengedett tárolási hőmérséklet: -20 C-tól +70 C-ig. Megengedhető légnedvesség: max. relatív páratartalom: 70 % +40 C-nál, 90 % +35 C-nál. Figyelmeztetés Az AR szabályozó egységet NEM szabad használni potenciálisan robbanásveszélyes területen! Az AR szabályozó egységgel felszerelt szivattyúk csak beltéri használatra alkalmasak! Ne telepítse őket a szabadba! 4

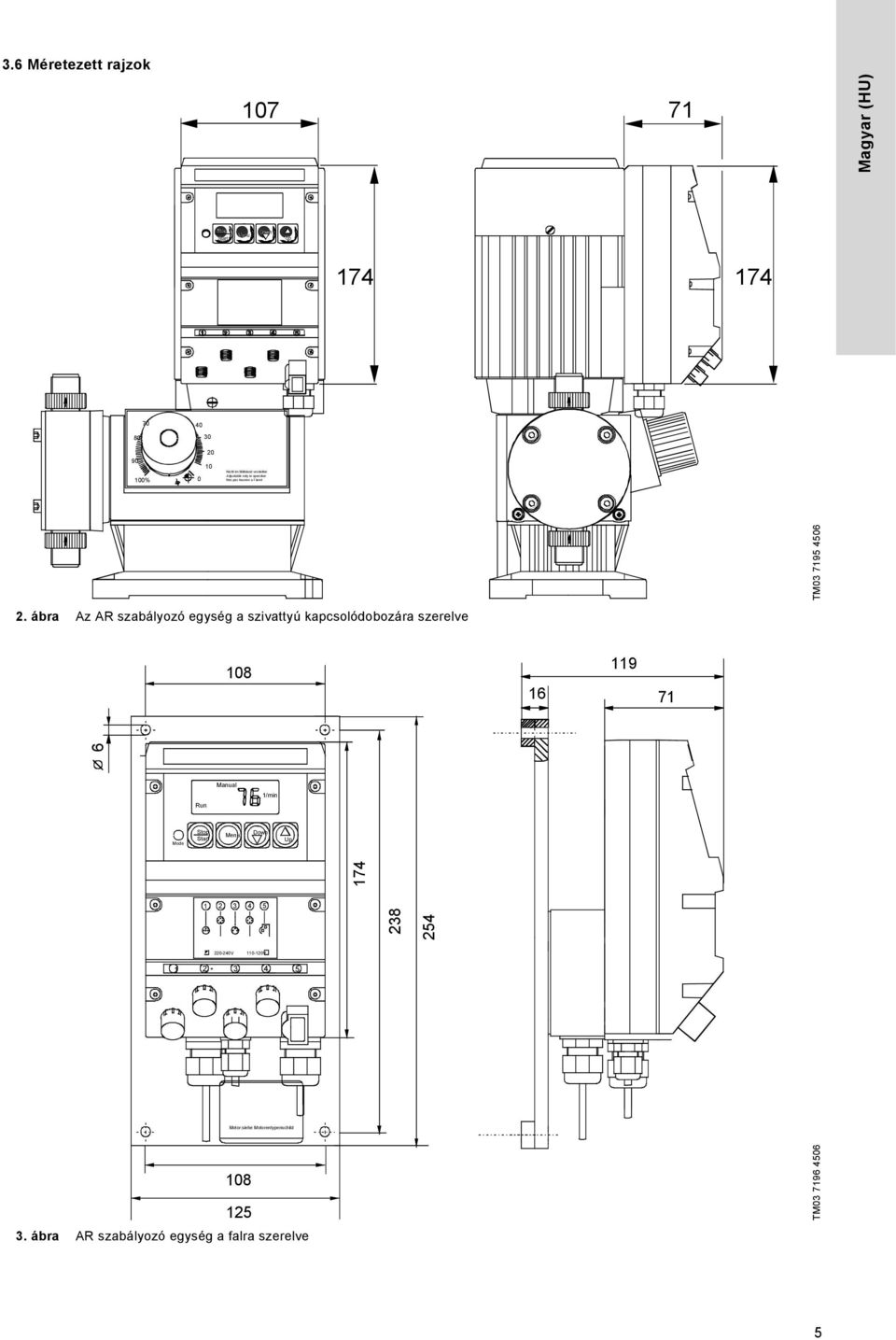

5 6 3.6 Méretezett rajzok Magyar (HU) % Nicht im Stillstand verstellen Adjustable only in operstion Nes pas tournen a l`arret TM ábra Az AR szabályozó egység a szivattyú kapcsolódobozára szerelve Manual Run Mode V V Motor:siehe Motorentypenschild ábra AR szabályozó egység a falra szerelve TM

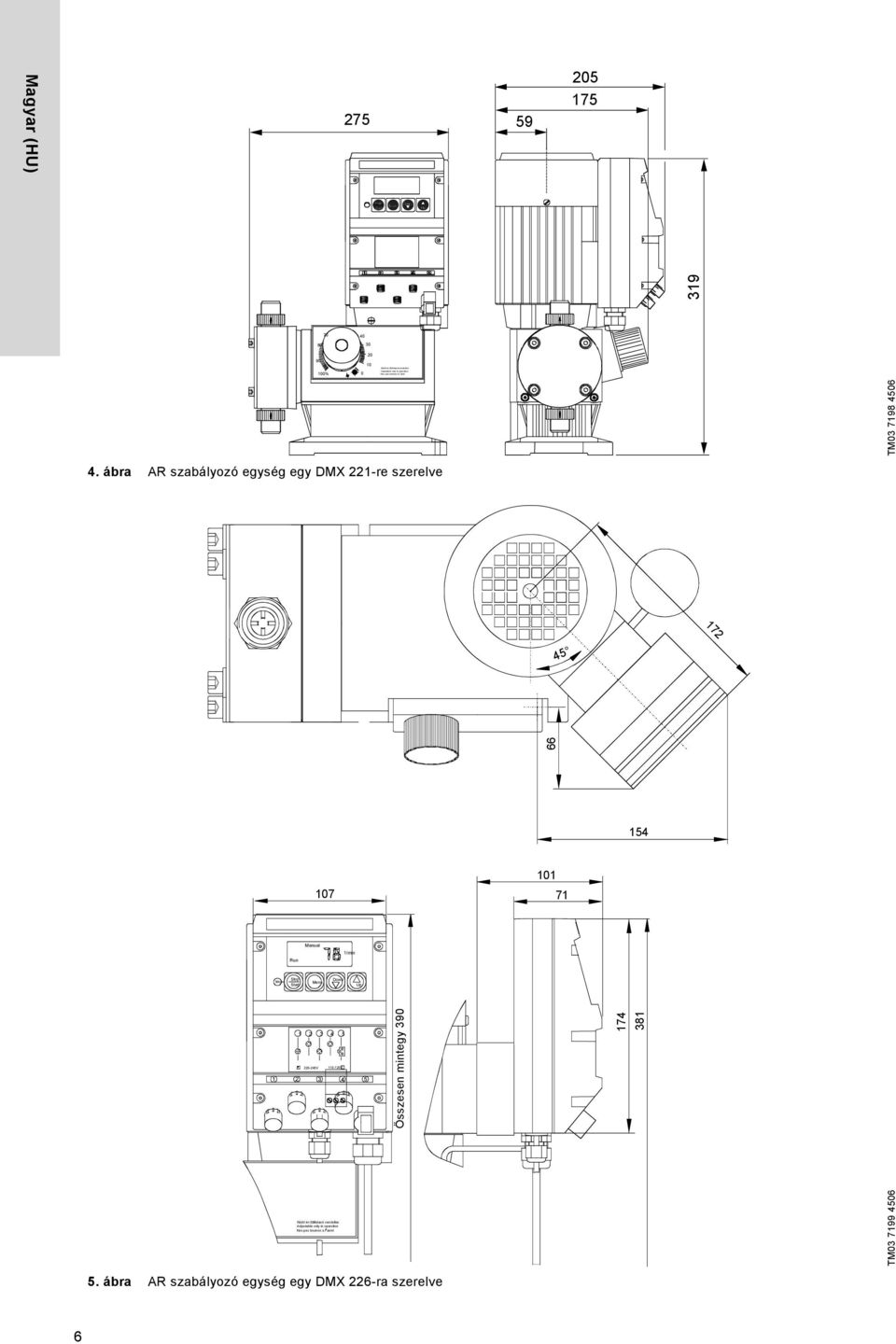

6 Nicht im Stillstand verstellen Adjustable only in operstion Nes pas tournen a l`arret 172 Magyar (HU) % TM ábra AR szabályozó egység egy DMX 221-re szerelve Run Manual Mode V V Összesen gesamt ca. mintegy Nicht im Stillstand verstellen Adjustable only in operstion Nes pas tournen a l`arret TM ábra AR szabályozó egység egy DMX 226-ra szerelve 6

7 142.2 TM Magyar (HU) Összesen gesamt mintegy ca Mode Run Manual V output/off contact/analog flow / MBS fault / stroke tank level V Összesen gesamt mintegy ca ábra AR szabályozó egység egy DMH-ra szerelve 7

8 Magyar (HU) 3.7 Súly Az AR szabályozó egység súlya: 0,5 kg. 3.8 Anyagok AR szabályozó egység burkolata Burkolat felsőrész: PPO elegy Burkolat alsó része: alumínium. 3.9 Érzékelők Löketvezérlés Az AR szabályozó egységen keresztül működtetett adagolószivattyúkat Hall-érzékelővel kell felszerelni. A Hall-érzékelő nélkül a lineáris eltérés több mint 10 %-kal romlik! A Hall-érzékelővel a lineáris eltérés kevesebb mint 2 % lesz. A Hall érzékelő kábelének hosza minden szivattyútípusnál (a felszerelési változattól függően): 0,4 m vagy 5 m. 4.2 A telepítés helye A működéshez és karbantartáshoz szükséges tér A vezérlő elemeket könnyen el lehessen érni működés közben Megengedhető környezeti behatások Megengedett környezeti hőmérséklet: 0 C-tól +40 C-ig. Megengedhető légnedvesség: max. relatív páratartalom: 70 % +40 C-nál, 90 % +35 C-nál. A szivattyút olyan helyre kell telepíteni, ahol könnyen hozzá lehet férni működés közben és karbantartási munkák során. A telepítés helyszíne fedett legyen! Gondoskodni kell arról, hogy a motor és a szivattyú védelmi osztályára ne legyenek befolyással a légköri viszonyok. Az AR szabályozó egységgel felszerelt szivattyúk csak beltéri használatra alkalmasak! Ne telepítse őket a szabadba! Ha nagy a távolság az adagolószivattyú és a falra szerelt AR szabályozó egység között, a Hallérzékelő kábelét meg lehet hosszabbítani, maximálisan 20 méterrel (kábelkeresztmetszet: 0,25 mm 2 ). A DMX 226 és a DMH adagolószivattyúk esetében, a csapágyfedélre fel kell szerelni egy löketérzékelőt. Adagolásszabályozó: DMX 221. Membránszivárgás érzékelő: DMX 221 és DMX 226. Ha az adagolószivattyú és a falra szerelt AR szabályozó egység közötti távolság nagy, akkor az adagolás szabályozó és a membránszivárgás érzékelő közötti bővítőkábelt külön kell rendelni! Termékszám ( ) 5-eres kábel csatlakozó aljzattal vagy dugóval. 4. Telepítési adatok 4.1 Általános telepítési információk Figyelmeztetés Vegye figyelembe az alkalmazási és a telepítési területekkel kapcsolatos, a 2. Általános ismeretek és a 4.2 A telepítés helye című részben ismertetett specifikációkat. Gondosan húzza meg a csavarokat. Máskülönben a műanyag ház károsodhat. A véglegesen telepített vezérlőegység funkcióját az adagolószivattyúval együtt kell tesztelni! Az adattáblát a szerelőlapra, vagy a vezérlőegység felső részéhez kell rögzíteni! 5. Elektromos csatlakozások Az adagolószivattyú telepítési és használati utasításait is figyelembe kell venni. Ügyeljen arra, hogy a vezérlőegység és a szivattyú megfelelő elektromos táplálást kapjon. Figyelmeztetés Az elektromos csatlakozások kialakítását csak szakképzett személy végezheti! Kapcsolja le a táplálást, mielőtt csatlakoztatná a tápkábelt és a relé érintkezőit! A tápkábel csatlakoztatása előtt, ellenőrizze, hogy a szivattyú adattábláján látható névleges feszültség megegyezik-e helyi hálózattal! Ne módosítsa a tápkábelt és a dugót! Tartsa be a helyi biztonsági előírásokat! Figyelmeztetés A szivattyúházat csak a Grundfos által meghatalmazott személyek nyithatják fel! Figyelmeztetés Óvja a kábelcsatlakozásokat és a csatlakozó dugókat a korróziótól és a nedvességtől. Csak arról az aljzatról vegye le a védőfedelet, amelyiket használni akarja. A táplálás elektromosan le legyen választva a kiés bemenőjelekről. A szivattyú automatikusan indítható a táplálásra való csatlakoztatással! 5.1 Be- és kikapcsolás Ne kapcsolja be addig a táplálást, amíg a szivattyú indítására fel nem készült. A szivattyú bekapcsolása előtt győződjön meg arról, hogy helyesen van-e telepítve. Lásd a 4. Telepítési adatok című részt. A vezérlőegységnek mintegy 5 másodpercnyi bekapcsolási időre van szüksége. Ezért indítsa a szivattyút a "/" gomb megnyomásával. Ne indítsa a szivattyút a táphálózaton keresztül. Hálózatkimaradás vagy zavar esetén a szivattyú leállhat. 8

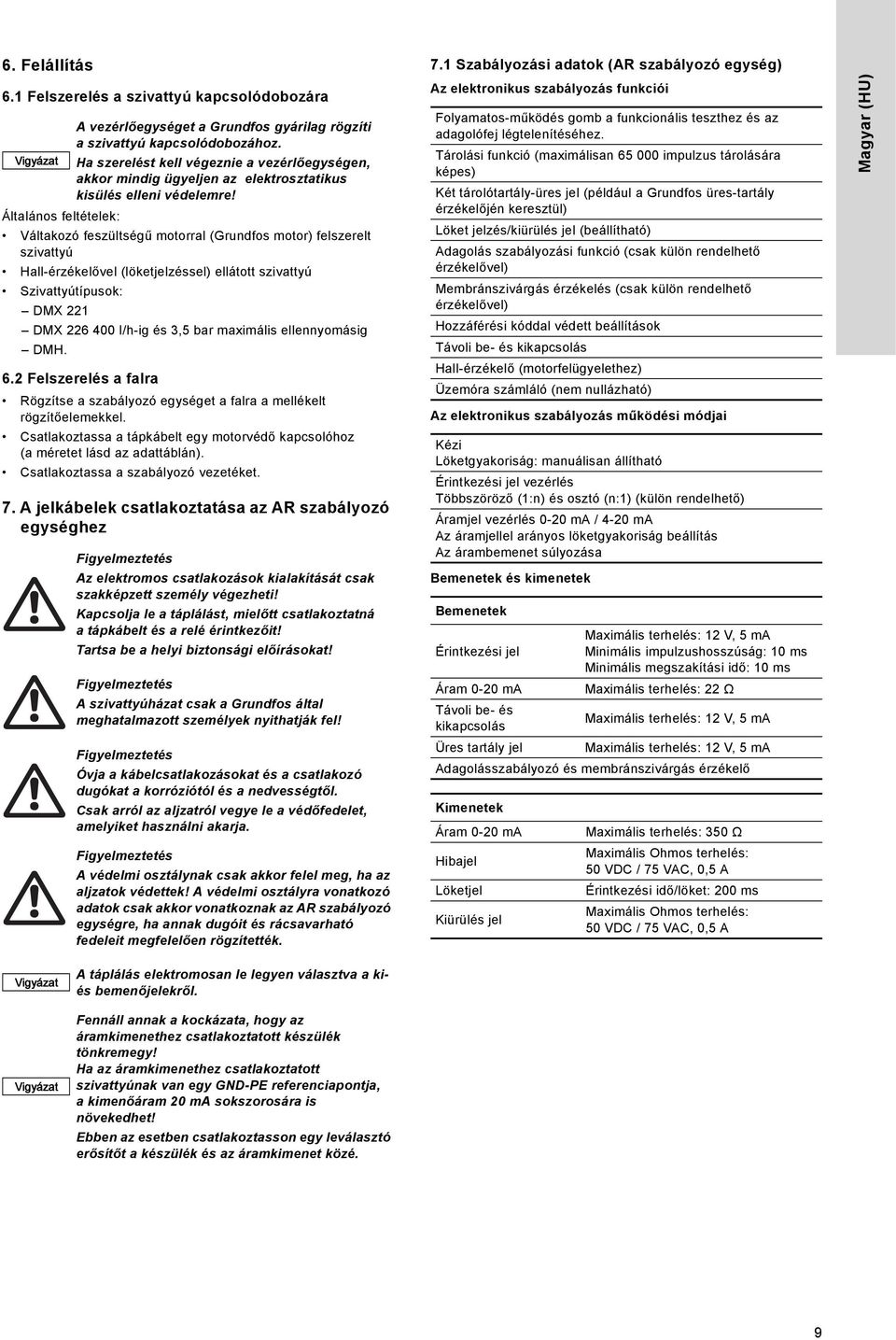

9 6. Felállítás 6.1 Felszerelés a szivattyú kapcsolódobozára A vezérlőegységet a Grundfos gyárilag rögzíti a szivattyú kapcsolódobozához. Ha szerelést kell végeznie a vezérlőegységen, akkor mindig ügyeljen az elektrosztatikus kisülés elleni védelemre! Általános feltételek: Váltakozó feszültségű motorral (Grundfos motor) felszerelt szivattyú Hall-érzékelővel (löketjelzéssel) ellátott szivattyú Szivattyútípusok: DMX 221 DMX l/h-ig és 3,5 bar maximális ellennyomásig DMH. 6.2 Felszerelés a falra Rögzítse a szabályozó egységet a falra a mellékelt rögzítőelemekkel. Csatlakoztassa a tápkábelt egy motorvédő kapcsolóhoz (a méretet lásd az adattáblán). Csatlakoztassa a szabályozó vezetéket. 7. A jelkábelek csatlakoztatása az AR szabályozó egységhez Figyelmeztetés Az elektromos csatlakozások kialakítását csak szakképzett személy végezheti! Kapcsolja le a táplálást, mielőtt csatlakoztatná a tápkábelt és a relé érintkezőit! Tartsa be a helyi biztonsági előírásokat! Figyelmeztetés A szivattyúházat csak a Grundfos által meghatalmazott személyek nyithatják fel! Figyelmeztetés Óvja a kábelcsatlakozásokat és a csatlakozó dugókat a korróziótól és a nedvességtől. Csak arról az aljzatról vegye le a védőfedelet, amelyiket használni akarja. Figyelmeztetés A védelmi osztálynak csak akkor felel meg, ha az aljzatok védettek! A védelmi osztályra vonatkozó adatok csak akkor vonatkoznak az AR szabályozó egységre, ha annak dugóit és rácsavarható fedeleit megfelelően rögzítették. 7.1 Szabályozási adatok (AR szabályozó egység) Az elektronikus szabályozás funkciói Folyamatos-működés gomb a funkcionális teszthez és az adagolófej légtelenítéséhez. Tárolási funkció (maximálisan impulzus tárolására képes) Két tárolótartály-üres jel (például a Grundfos üres-tartály érzékelőjén keresztül) Löket jelzés/kiürülés jel (beállítható) Adagolás szabályozási funkció (csak külön rendelhető érzékelővel) Membránszivárgás érzékelés (csak külön rendelhető érzékelővel) Hozzáférési kóddal védett beállítások Távoli be- és kikapcsolás Hall-érzékelő (motorfelügyelethez) Üzemóra számláló (nem nullázható) Az elektronikus szabályozás működési módjai Kézi Löketgyakoriság: manuálisan állítható Érintkezési jel vezérlés Többszöröző (1:n) és osztó (n:1) (külön rendelhető) Áramjel vezérlés 0-20 ma / 4-20 ma Az áramjellel arányos löketgyakoriság beállítás Az árambemenet súlyozása Bemenetek és kimenetek Bemenetek Maximális terhelés: 12 V, 5 ma Érintkezési jel Minimális impulzushosszúság: 10 ms Minimális megszakítási idő: 10 ms Áram 0-20 ma Maximális terhelés: 22 Ω Távoli be- és Maximális terhelés: 12 V, 5 ma kikapcsolás Üres tartály jel Maximális terhelés: 12 V, 5 ma Adagolásszabályozó és membránszivárgás érzékelő Kimenetek Áram 0-20 ma Hibajel Löketjel Kiürülés jel Maximális terhelés: 350 Ω Maximális Ohmos terhelés: 50 VDC / 75 VAC, 0,5 A Érintkezési idő/löket: 200 ms Maximális Ohmos terhelés: 50 VDC / 75 VAC, 0,5 A Magyar (HU) A táplálás elektromosan le legyen választva a kiés bemenőjelekről. Fennáll annak a kockázata, hogy az áramkimenethez csatlakoztatott készülék tönkremegy! Ha az áramkimenethez csatlakoztatott szivattyúnak van egy GND-PE referenciapontja, akimenőáram 20 ma sokszorosára is növekedhet! Ebben az esetben csatlakoztasson egy leválasztó erősítőt a készülék és az áramkimenet közé. 9

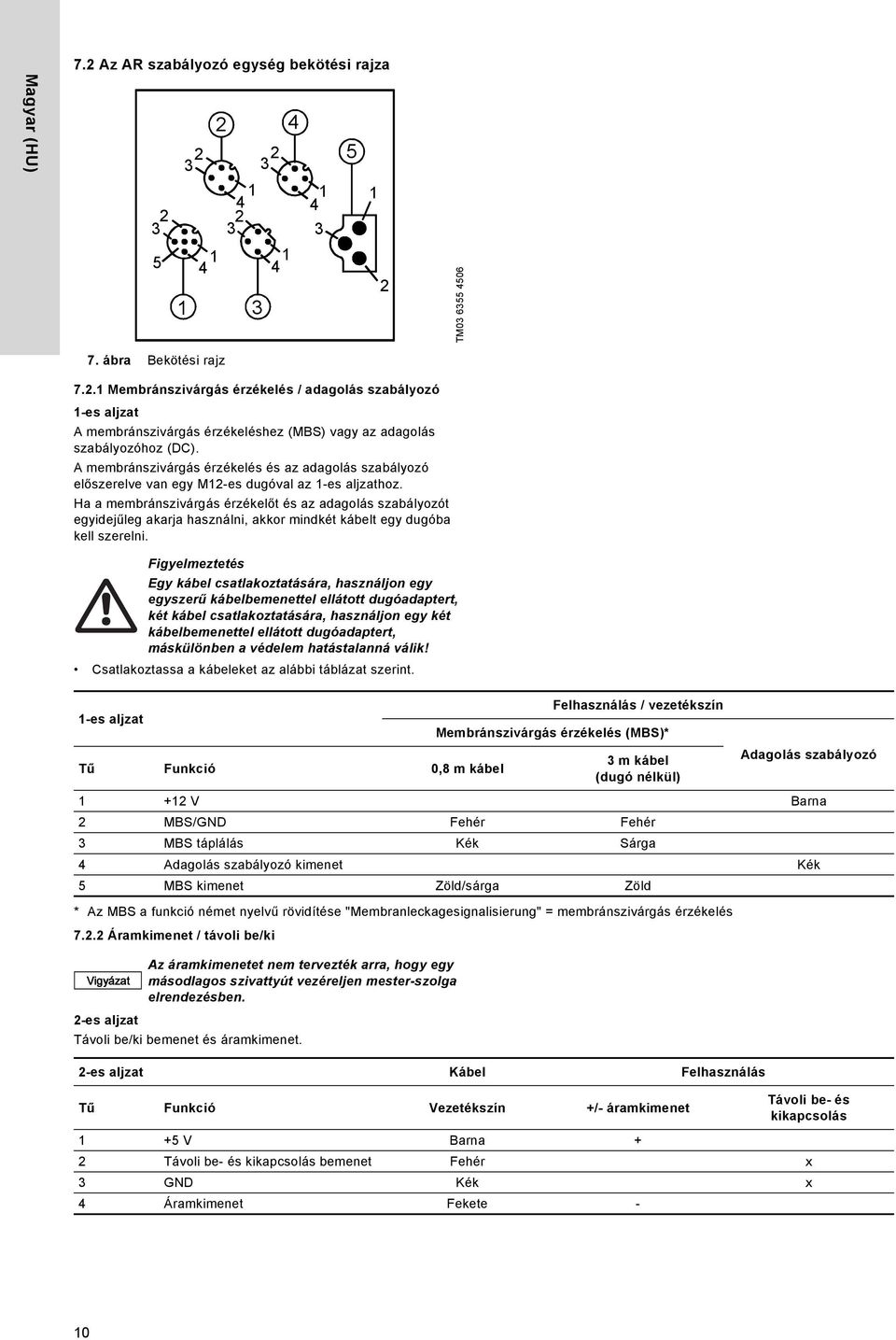

10 Magyar (HU) 7.2 Az AR szabályozó egység bekötési rajza TM ábra Bekötési rajz Membránszivárgás érzékelés / adagolás szabályozó 1-es aljzat A membránszivárgás érzékeléshez (MBS) vagy az adagolás szabályozóhoz (DC). A membránszivárgás érzékelés és az adagolás szabályozó előszerelve van egy M12-es dugóval az 1-es aljzathoz. Ha a membránszivárgás érzékelőt és az adagolás szabályozót egyidejűleg akarja használni, akkor mindkét kábelt egy dugóba kell szerelni. Figyelmeztetés Egy kábel csatlakoztatására, használjon egy egyszerű kábelbemenettel ellátott dugóadaptert, két kábel csatlakoztatására, használjon egy két kábelbemenettel ellátott dugóadaptert, máskülönben a védelem hatástalanná válik! Csatlakoztassa a kábeleket az alábbi táblázat szerint. 1-es aljzat * Az MBS a funkció német nyelvű rövidítése "Membranleckagesignalisierung" = membránszivárgás érzékelés Áramkimenet / távoli be/ki 2-es aljzat Távoli be/ki bemenet és áramkimenet. Felhasználás / vezetékszín Membránszivárgás érzékelés (MBS)* Tű Funkció 0,8 m kábel 3 m kábel Adagolás szabályozó (dugó nélkül) V Barna 2 MBS/GND Fehér Fehér 3 MBS táplálás Kék Sárga 4 Adagolás szabályozó kimenet Kék 5 MBS kimenet Zöld/sárga Zöld Az áramkimenetet nem tervezték arra, hogy egy másodlagos szivattyút vezéreljen mester-szolga elrendezésben. 2-es aljzat Kábel Felhasználás Tű Funkció Vezetékszín +/- áramkimenet Távoli be- és kikapcsolás 1 +5 V Barna + 2 Távoli be- és kikapcsolás bemenet Fehér x 3 GND Kék x 4 Áramkimenet Fekete - 10

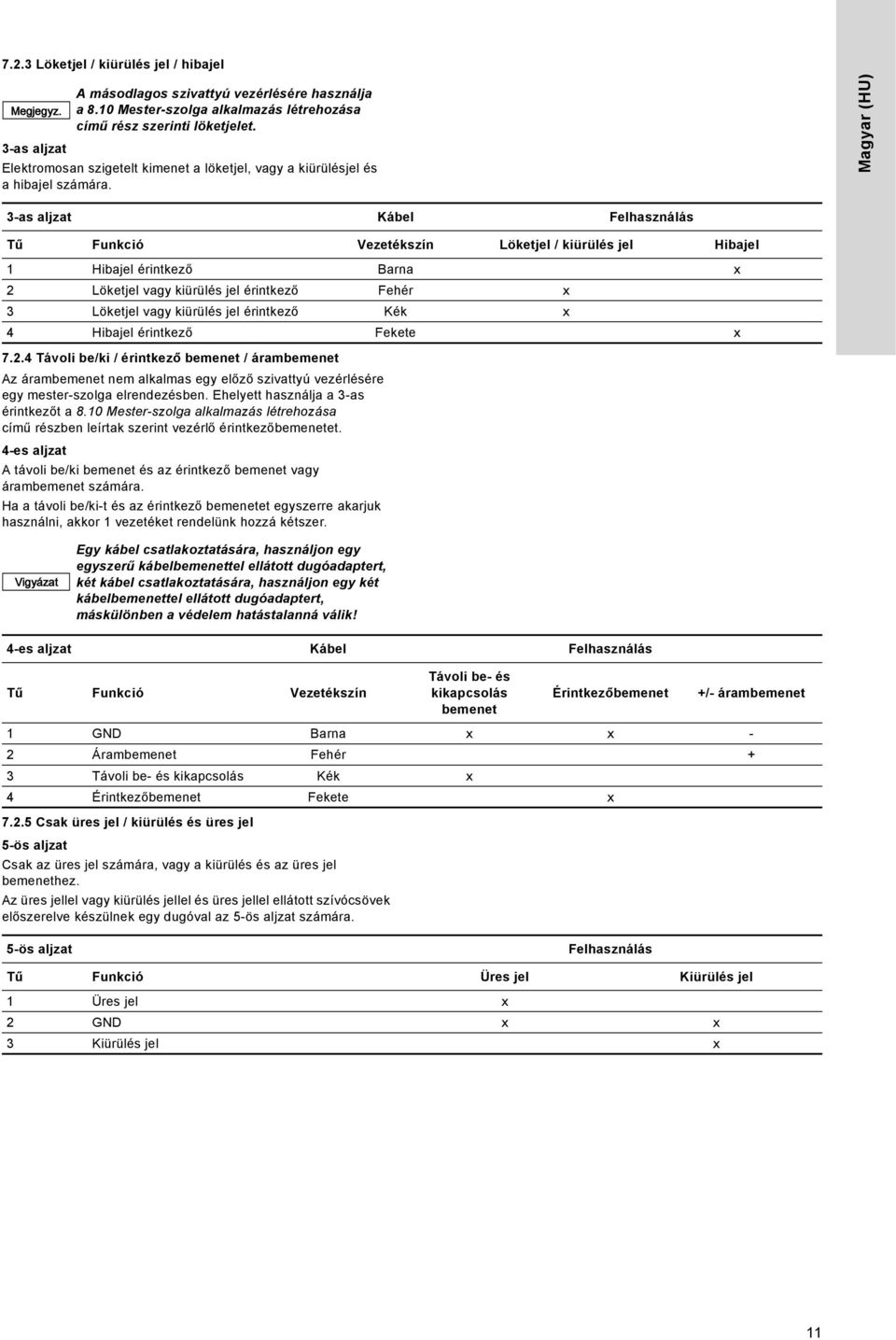

11 7.2.3 Löketjel / kiürülés jel / hibajel A másodlagos szivattyú vezérlésére használja a 8.10 Mester-szolga alkalmazás létrehozása című rész szerinti löketjelet. 3-as aljzat Elektromosan szigetelt kimenet a löketjel, vagy a kiürülésjel és a hibajel számára. Magyar (HU) 3-as aljzat Kábel Felhasználás Tű Funkció Vezetékszín Löketjel / kiürülés jel Hibajel 1 Hibajel érintkező Barna x 2 Löketjel vagy kiürülés jel érintkező Fehér x 3 Löketjel vagy kiürülés jel érintkező Kék x 4 Hibajel érintkező Fekete x Távoli be/ki / érintkező bemenet / árambemenet Az árambemenet nem alkalmas egy előző szivattyú vezérlésére egy mester-szolga elrendezésben. Ehelyett használja a 3-as érintkezőt a 8.10 Mester-szolga alkalmazás létrehozása című részben leírtak szerint vezérlő érintkezőbemenetet. 4-es aljzat A távoli be/ki bemenet és az érintkező bemenet vagy árambemenet számára. Ha a távoli be/ki-t és az érintkező bemenetet egyszerre akarjuk használni, akkor 1 vezetéket rendelünk hozzá kétszer. Egy kábel csatlakoztatására, használjon egy egyszerű kábelbemenettel ellátott dugóadaptert, két kábel csatlakoztatására, használjon egy két kábelbemenettel ellátott dugóadaptert, máskülönben a védelem hatástalanná válik! 4-es aljzat Kábel Felhasználás Tű Funkció Vezetékszín Távoli be- és kikapcsolás bemenet Érintkezőbemenet +/- árambemenet 1 GND Barna x x - 2 Árambemenet Fehér + 3 Távoli be- és kikapcsolás Kék x 4 Érintkezőbemenet Fekete x Csak üres jel / kiürülés és üres jel 5-ös aljzat Csak az üres jel számára, vagy a kiürülés és az üres jel bemenethez. Az üres jellel vagy kiürülés jellel és üres jellel ellátott szívócsövek előszerelve készülnek egy dugóval az 5-ös aljzat számára. 5-ös aljzat Felhasználás Tű Funkció Üres jel Kiürülés jel 1 Üres jel x 2 GND x x 3 Kiürülés jel x 11

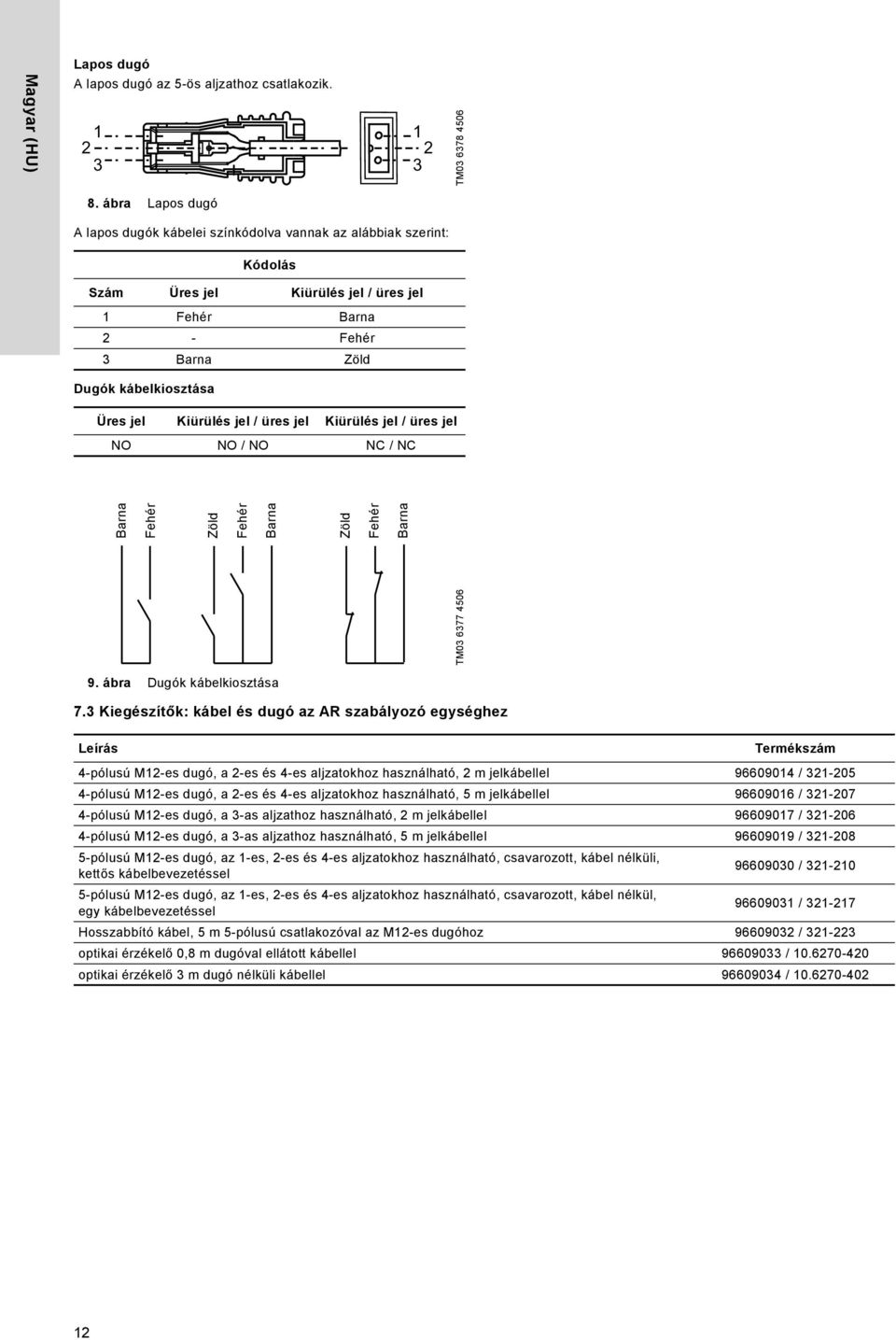

12 Lapos dugó Magyar (HU) A lapos dugó az 5-ös aljzathoz csatlakozik TM ábra Lapos dugó A lapos dugók kábelei színkódolva vannak az alábbiak szerint: Kódolás Szám Üres jel Kiürülés jel / üres jel 1 Fehér Barna 2 - Fehér 3 Barna Zöld Dugók kábelkiosztása Üres jel Kiürülés jel / üres jel Kiürülés jel / üres jel NO NO / NO NC / NC TM Barna Fehér Zöld Fehér Barna Zöld Fehér Barna 9. ábra Dugók kábelkiosztása 7.3 Kiegészítők: kábel és dugó az AR szabályozó egységhez Leírás Termékszám 4-pólusú M12-es dugó, a 2-es és 4-es aljzatokhoz használható, 2 m jelkábellel / pólusú M12-es dugó, a 2-es és 4-es aljzatokhoz használható, 5 m jelkábellel / pólusú M12-es dugó, a 3-as aljzathoz használható, 2 m jelkábellel / pólusú M12-es dugó, a 3-as aljzathoz használható, 5 m jelkábellel / pólusú M12-es dugó, az 1-es, 2-es és 4-es aljzatokhoz használható, csavarozott, kábel nélküli, kettős kábelbevezetéssel / pólusú M12-es dugó, az 1-es, 2-es és 4-es aljzatokhoz használható, csavarozott, kábel nélkül, egy kábelbevezetéssel / Hosszabbító kábel, 5 m 5-pólusú csatlakozóval az M12-es dugóhoz / optikai érzékelő 0,8 m dugóval ellátott kábellel / optikai érzékelő 3 m dugó nélküli kábellel /

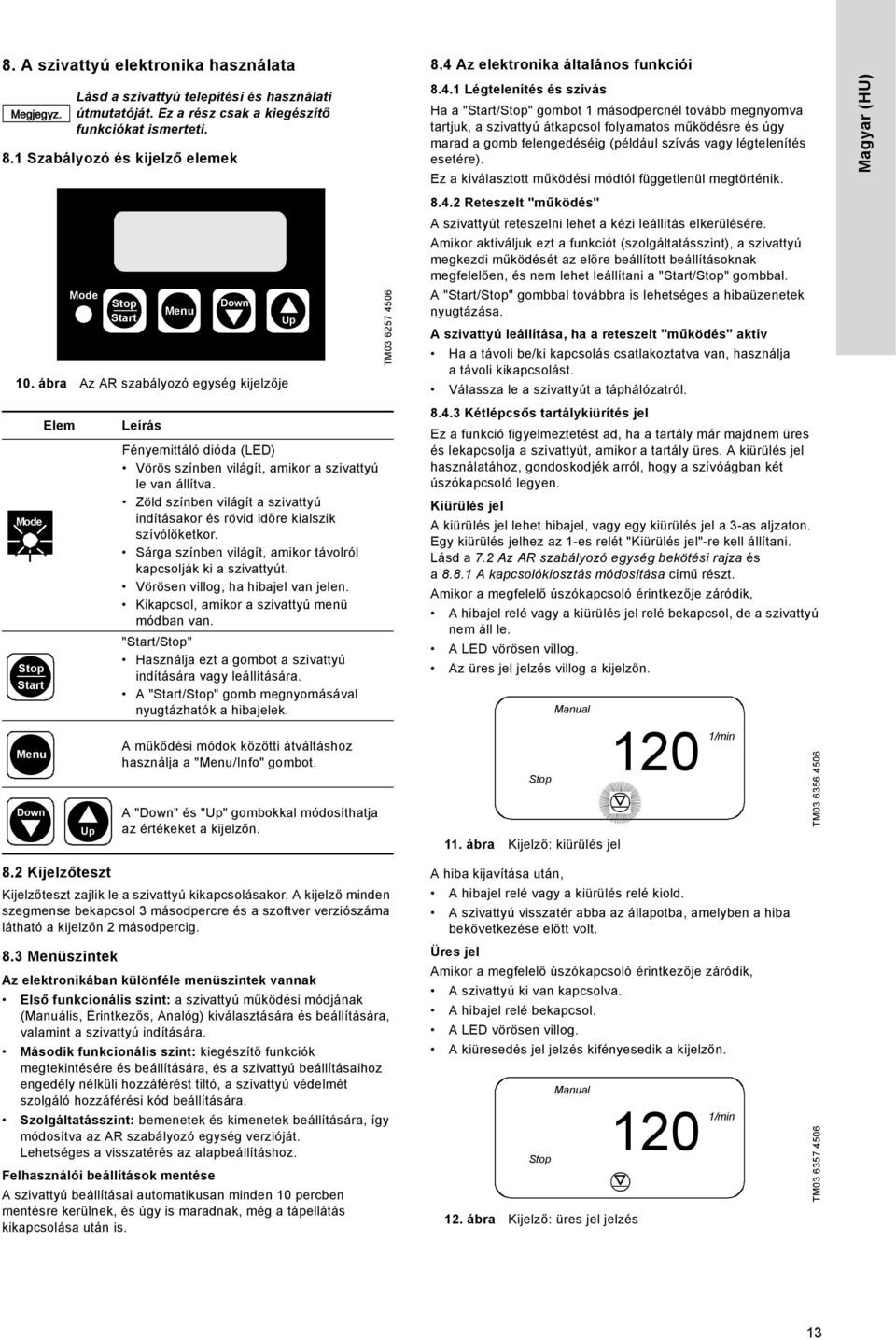

13 8. A szivattyú elektronika használata 8.1 Szabályozó és kijelző elemek 10. ábra Az AR szabályozó egység kijelzője Mode Elem Lásd a szivattyú telepítési és használati útmutatóját. Ez a rész csak a kiegészítő funkciókat ismerteti. Mode Leírás Fényemittáló dióda (LED) Vörös színben világít, amikor a szivattyú le van állítva. Zöld színben világít a szivattyú indításakor és rövid időre kialszik szívólöketkor. Sárga színben világít, amikor távolról kapcsolják ki a szivattyút. Vörösen villog, ha hibajel van jelen. Kikapcsol, amikor a szivattyú menü módban van. "/" Használja ezt a gombot a szivattyú indítására vagy leállítására. A "/" gomb megnyomásával nyugtázhatók a hibajelek. A működési módok közötti átváltáshoz használja a "/Info" gombot. A "" és "" gombokkal módosíthatja az értékeket a kijelzőn. TM Az elektronika általános funkciói Légtelenítés és szívás Ha a "/" gombot 1 másodpercnél tovább megnyomva tartjuk, a szivattyú átkapcsol folyamatos működésre és úgy marad a gomb felengedéséig (például szívás vagy légtelenítés esetére). Ez a kiválasztott működési módtól függetlenül megtörténik Reteszelt "működés" A szivattyút reteszelni lehet a kézi leállítás elkerülésére. Amikor aktiváljuk ezt a funkciót (szolgáltatásszint), a szivattyú megkezdi működését az előre beállított beállításoknak megfelelően, és nem lehet leállítani a "/" gombbal. A "/" gombbal továbbra is lehetséges a hibaüzenetek nyugtázása. A szivattyú leállítása, ha a reteszelt "működés" aktív Ha a távoli be/ki kapcsolás csatlakoztatva van, használja a távoli kikapcsolást. Válassza le a szivattyút a táphálózatról Kétlépcsős tartálykiürítés jel Ez a funkció figyelmeztetést ad, ha a tartály már majdnem üres és lekapcsolja a szivattyút, amikor a tartály üres. A kiürülés jel használatához, gondoskodjék arról, hogy a szívóágban két úszókapcsoló legyen. Kiürülés jel A kiürülés jel lehet hibajel, vagy egy kiürülés jel a 3-as aljzaton. Egy kiürülés jelhez az 1-es relét "Kiürülés jel"-re kell állítani. Lásd a 7.2 Az AR szabályozó egység bekötési rajza és a A kapcsolókiosztás módosítása című részt. Amikor a megfelelő úszókapcsoló érintkezője záródik, A hibajel relé vagy a kiürülés jel relé bekapcsol, de a szivattyú nem áll le. A LED vörösen villog. Az üres jel jelzés villog a kijelzőn. Manual ábra Kijelző: kiürülés jel TM Magyar (HU) 8.2 Kijelzőteszt Kijelzőteszt zajlik le a szivattyú kikapcsolásakor. A kijelző minden szegmense bekapcsol 3 másodpercre és a szoftver verziószáma látható a kijelzőn 2 másodpercig. 8.3 Menüszintek Az elektronikában különféle menüszintek vannak Első funkcionális szint: a szivattyú működési módjának (Manuális, Érintkezős, Analóg) kiválasztására és beállítására, valamint a szivattyú indítására. Második funkcionális szint: kiegészítő funkciók megtekintésére és beállítására, és a szivattyú beállításaihoz engedély nélküli hozzáférést tiltó, a szivattyú védelmét szolgáló hozzáférési kód beállítására. Szolgáltatásszint: bemenetek és kimenetek beállítására, így módosítva az AR szabályozó egység verzióját. Lehetséges a visszatérés az alapbeállításhoz. Felhasználói beállítások mentése A szivattyú beállításai automatikusan minden 10 percben mentésre kerülnek, és úgy is maradnak, még a tápellátás kikapcsolása után is. A hiba kijavítása után, A hibajel relé vagy a kiürülés relé kiold. A szivattyú visszatér abba az állapotba, amelyben a hiba bekövetkezése előtt volt. Üres jel Amikor a megfelelő úszókapcsoló érintkezője záródik, A szivattyú ki van kapcsolva. A hibajel relé bekapcsol. A LED vörösen villog. A kiüresedés jel jelzés kifényesedik a kijelzőn. Manual ábra Kijelző: üres jel jelzés TM

14 Magyar (HU) A hiba kijavítása után, A szivattyú ismét működni kezd (ha előtte működött). A hibajel relé kiold. A szivattyú visszatér abba az állapotba, amelyben a hiba bekövetkezése előtt volt Membránszivárgás érzékelés (MBS) Külön kérésre, a szivattyú felszerelhető egy a membránszivárgás érzékelésére szolgáló érzékelővel. Az elektronika automatikusan érzékeli, ha érzékelő van csatlakoztatva. Az alábbiak jelennek meg a kijelzőn. Manual MBS 13. ábra Kijelző: MBS érzékelő csatlakoztatva Ha az érzékelő membránszivárgást érzékel, Kikapcsolja a szivattyút. A hibajel relé bekapcsol. A LED vörösen villog. Az "MBS" és az "ERROR" villog a kijelzőn. 14. ábra Kijelző: membránszivárgás érzékelve A hiba kijavítása után (az érintkező már nem zárt), A "/" gomb menyomásával nyugtázza a hibát. A szivattyú ismét működni kezd (ha előtte működött). A hibajel relé kiold. A szivattyú visszatér abba az állapotba, amelyben a hiba bekövetkezése előtt volt Hall-érzékelő / motorfelügyelet Ha a szivattyúban löketek vannak folyamatban, a Hall érzékelő ellenőrzi, hogy a hajtás elfordul-e. Ha a meghajtómotor leblokkolt, például az adagolórendszerben fellépett túl nagy ellennyomás miatt, ezt érzékeli és jelzi az integrált motorfigyelő funkció. A hibajel relé bekapcsol. Az "", "bar" és "ERROR" villog a kijelzőn. A motor nincs kikapcsolva. 15. ábra Kijelző: motorfigyelés 120 Manual 120 ERROR MBS Analog Run 0 ERROR bar TM TM TM A lehetséges hibák és azok kijavítása érdekében, tekintse meg a hibakeresési táblázatot a szivattyú telepítési és használati utasításában. Ha a nyomás leesik egy bizonyos értékre, a szivattyú automatikusan újraindul. A hiba kijavítása után, A "/" gomb megnyomásával nyugtázza a hibát Távoli be- és kikapcsolás A szivattyú távolról kikapcsolható (pédául egy vezérlőteremből). Ha távolról kapcsolják ki, akkor a szivattyú nem reagál semmilyen bemenőjelre, vagy kezelői utasításra. Kivétel: A szivattyú manuálisan még ekkor is leállítható és légteleníthető. A "" kifényesedik a kijelzőn. A sárga LED világítani kezd. Ha a szivattyút távolról kapcsolták ki, a LED színe változhat, a különféle szivattyúmódoktól függően. Ha távolról kapcsolták be, a szivattyú visszatér abba az állapotba, amelyben a kikapcsolás előtt volt. Ha például a szivattyú korábban "" módban volt, akkor visszatér ebbe a módba a bekapcsolás után Adagolás szabályozó Külön kérésre adagolás szabályozó csatlakoztatható a szivattyúhoz. Az adagolás szabályozó figyeli az adagolási folyamatot és impuzust ad ki minden egyes adagolási löketnél. Az adagolás szabályozó aktiválása és letiltása a második funkcionális szinten történik. Lásd a 8.7 Második funkciószint című részt. Indításkor, vagy 5 másodpercnyi kikapcsolás után, az elektronika automatikusan érzékeli, hogy csatlakoztatva van-e egy adagolás szabályozó. Az alábbiak jelennek meg akijelzőn. 16. ábra Kijelző: adagolás szabályozó csatlakoztatva Indítási művelet A szivattyú indítása után, 60 löket akkor is megtörténik, ha nem érkezik jel az adagolás szabályozóról. Ha az adagolás szabályozó impulzust ad ki, az "áramlás" rövid időre eltűnik a kijelzőről. Az indítási művelet a következők szerint kezdhető meg: A "/" gomb megnyomásával A működési mód kapcsolásával Az alsó leállási pont el nem érésekor áramjel vezérlés közben A távoli be/ki érintkező működtetésével A táplálás bekapcsolásával. A motorfigyelési funkció nem ad védelmet a motor számára, mert a táplálás nem lesz leválasztva a motorról. Ezért a motort motorvédelemmel kell ellátni. Manual flow 120 Az indítási művelet nem indítható "érintkezőjel vezérlés" módban. TM

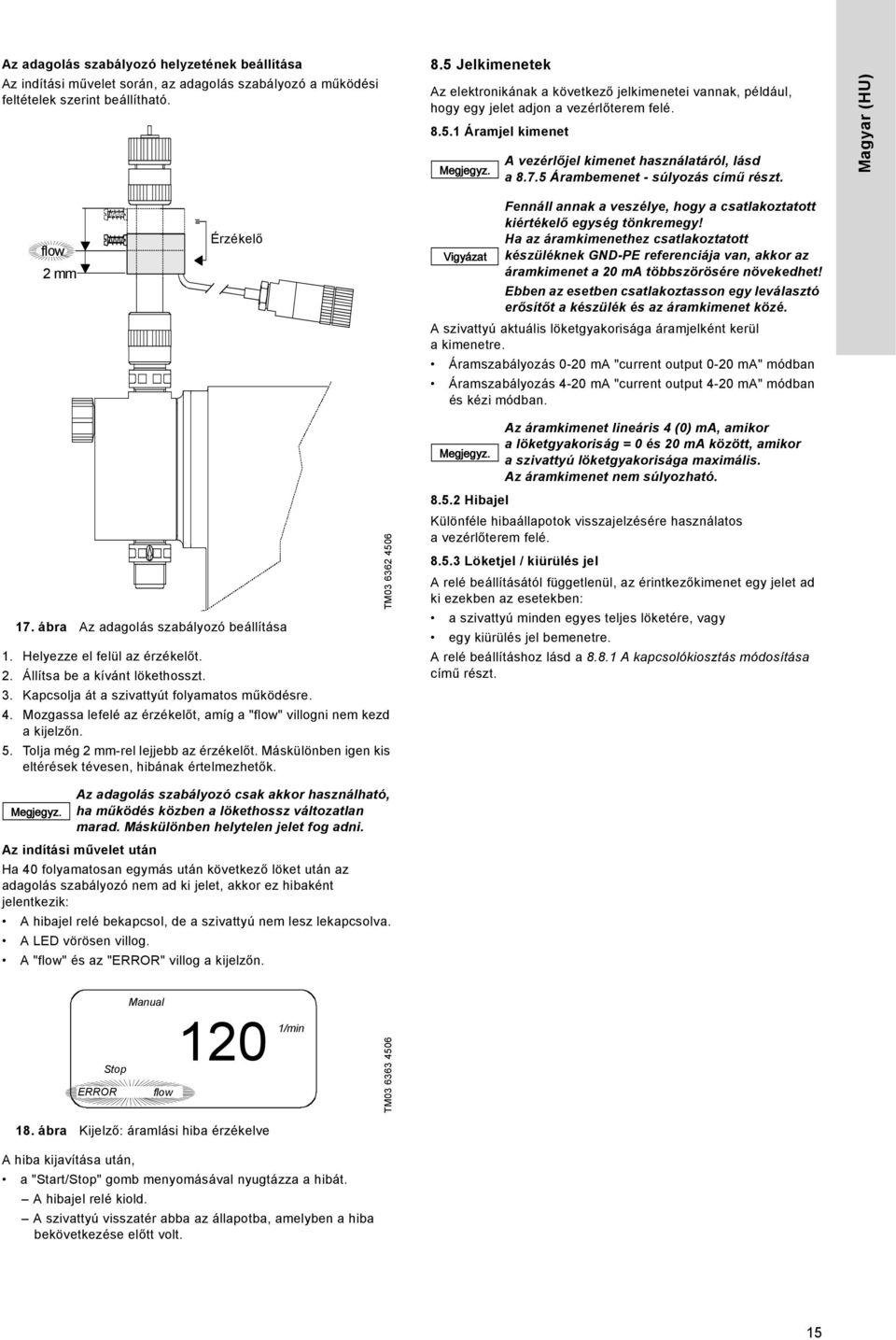

15 Az adagolás szabályozó helyzetének beállítása Az indítási művelet során, az adagolás szabályozó a működési feltételek szerint beállítható. 8.5 Jelkimenetek Az elektronikának a következő jelkimenetei vannak, például, hogy egy jelet adjon a vezérlőterem felé Áramjel kimenet A vezérlőjel kimenet használatáról, lásd a Árambemenet - súlyozás című részt. Magyar (HU) flow 2 mm Érzékelő Fennáll annak a veszélye, hogy a csatlakoztatott kiértékelő egység tönkremegy! Ha az áramkimenethez csatlakoztatott készüléknek GND-PE referenciája van, akkor az áramkimenet a 20 ma többszörösére növekedhet! Ebben az esetben csatlakoztasson egy leválasztó erősítőt a készülék és az áramkimenet közé. A szivattyú aktuális löketgyakorisága áramjelként kerül a kimenetre. Áramszabályozás 0-20 ma "current output 0-20 ma" módban Áramszabályozás 4-20 ma "current output 4-20 ma" módban és kézi módban. Az áramkimenet lineáris 4 (0) ma, amikor a löketgyakoriság = 0 és 20 ma között, amikor a szivattyú löketgyakorisága maximális. Az áramkimenet nem súlyozható. 17. ábra Az adagolás szabályozó beállítása 1. Helyezze el felül az érzékelőt. 2. Állítsa be a kívánt lökethosszt. 3. Kapcsolja át a szivattyút folyamatos működésre. 4. Mozgassa lefelé az érzékelőt, amíg a "flow" villogni nem kezd a kijelzőn. 5. Tolja még 2 mm-rel lejjebb az érzékelőt. Máskülönben igen kis eltérések tévesen, hibának értelmezhetők. TM Hibajel Különféle hibaállapotok visszajelzésére használatos a vezérlőterem felé Löketjel / kiürülés jel A relé beállításától függetlenül, az érintkezőkimenet egy jelet ad ki ezekben az esetekben: a szivattyú minden egyes teljes löketére, vagy egy kiürülés jel bemenetre. A relé beállításhoz lásd a A kapcsolókiosztás módosítása című részt. Az adagolás szabályozó csak akkor használható, ha működés közben a lökethossz változatlan marad. Máskülönben helytelen jelet fog adni. Az indítási művelet után Ha 40 folyamatosan egymás után következő löket után az adagolás szabályozó nem ad ki jelet, akkor ez hibaként jelentkezik: A hibajel relé bekapcsol, de a szivattyú nem lesz lekapcsolva. A LED vörösen villog. A "flow" és az "ERROR" villog a kijelzőn. Manual 120 ERROR flow TM ábra Kijelző: áramlási hiba érzékelve A hiba kijavítása után, a "/" gomb menyomásával nyugtázza a hibát. A hibajel relé kiold. A szivattyú visszatér abba az állapotba, amelyben a hiba bekövetkezése előtt volt. 15

16 Magyar (HU) 8.6 Első funkcionális szint A működési módok beállítása A működési módokat az első funkcionális szinten választjuk ki, és végezzük el a módokhoz tartozó beállításokat. Ez a funkciószint akkor nyitható meg, amikor a szivattyú működik (a LED zöld színben világít), vagy amikor a szivattyú le van állítva (a LED vörösen világít). 1. Nyomja meg a "/Info" gombot. Az első funciószint megnyílik és a szivattyú leáll. 2. A "/Info" gomb többszöri megnyomásával navigálhat az első funkciószinten. 3. Használja az "" és a "" gombot a megfelelő menüben a beállítások módosítására, amint az a 19 számú ábrán látható. 4. Használja a "/" gombot a beállítások nyugtázására és az első funkciószintről való kilépésre. A szivattyú működik (a LED zölden világít). A szivattyú nem működik (a LED vörösen világít) A szívattyú működik (A LED zöld színben világít) Kézi vezérlés Run Manual 120 Állítsa be a löketgyakoriságot 0-max.-ra [] Érintkezési jel vezérlés, többszörözés 1:n 1:n Contact 0:1 Állítsa be az impulzusonkénti löketek számát 1 jel= löket Érintkezési jel vezérlés, osztás n:1 n:1 Contact 1:0 Álítsa be a löketenkénti impulzusok számát jel = 1 löket Áramjel szabályozás 0-20 ma 0-20 ma Analog 0 A löketgyakoriság arányos az áramjellel > 19,8 ma: Folyamatos működés, maximális löketgyakoriság* < 0,2 ma: A szivattyú leáll 0,2-19,8 ma: A löketgyakoriság arányos az áramjellel Áramjel szabályozás 4-20 ma 4-20 ma Analog 0 A löketgyakoriság arányos az áramjellel > 19,8 ma: Folyamatos működés, maximális löketgyakoriság* < 4,2 ma: A szivattyú leáll 4,2-19,8 ma: A löketgyakoriság arányos az áramjellel < 2 ma: Hibajel bekapcsol > Kijelző: "ERROR", LED (2) vörösen villog TM ábra Első funkcionális szint * Az áramkimenet és a löketgyakoriság közötti hozzárendelés módosítható. Lásd a 8.7 Második funkciószint című részt. 16

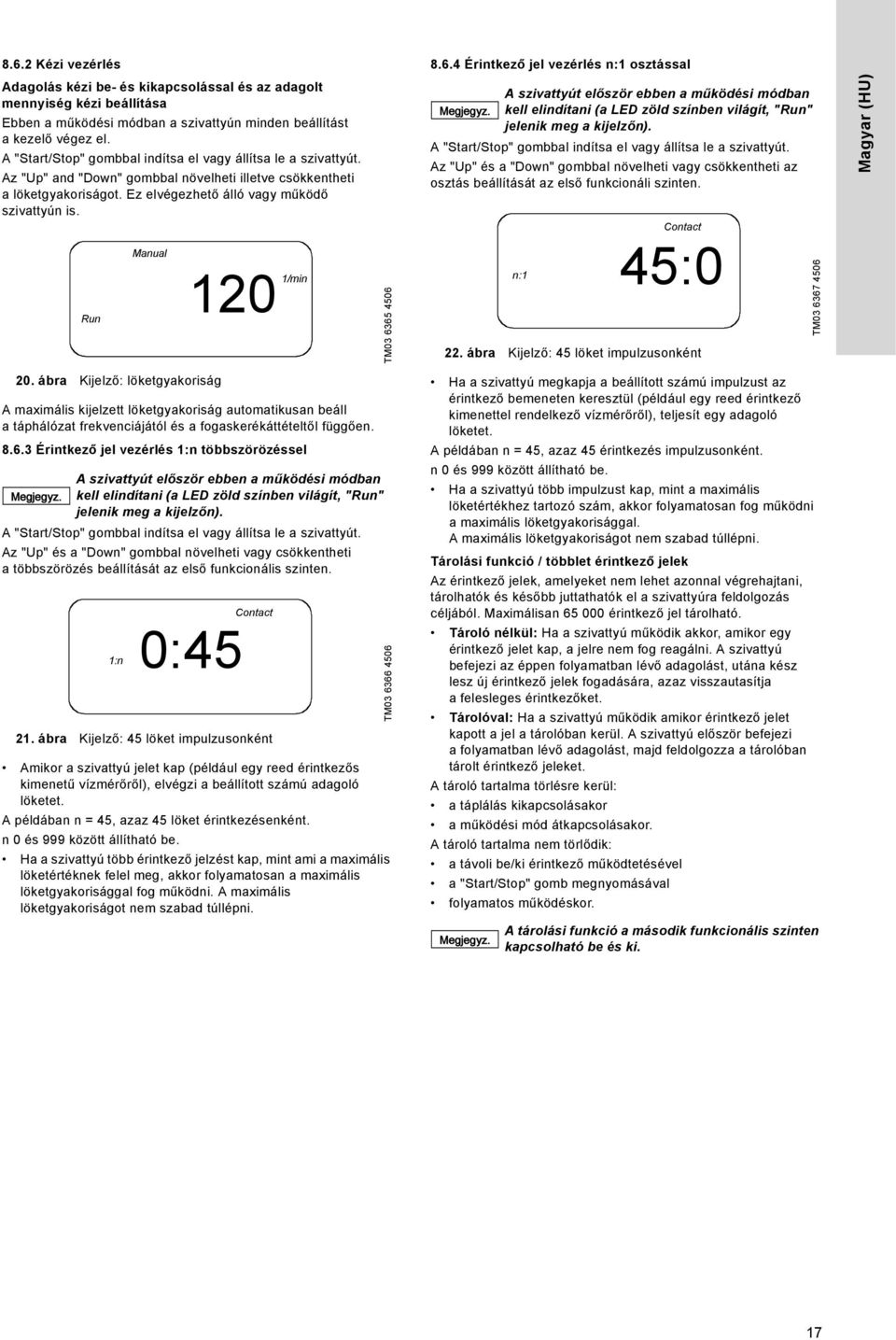

17 8.6.2 Kézi vezérlés Érintkező jel vezérlés n:1 osztással Adagolás kézi be- és kikapcsolással és az adagolt mennyiség kézi beállítása Ebben a működési módban a szivattyún minden beállítást akezelő végez el. A "/" gombbal indítsa el vagy állítsa le a szivattyút. Az "" and "" gombbal növelheti illetve csökkentheti a löketgyakoriságot. Ez elvégezhető álló vagy működő szivattyún is. Manual 120 Run TM A szivattyút először ebben a működési módban kell elindítani (a LED zöld színben világít, "Run" jelenik meg a kijelzőn). A "/" gombbal indítsa el vagy állítsa le a szivattyút. Az "" és a "" gombbal növelheti vagy csökkentheti az osztás beállítását az első funkcionáli szinten. Contact n:1 45:0 22. ábra Kijelző: 45 löket impulzusonként TM Magyar (HU) 20. ábra Kijelző: löketgyakoriság A maximális kijelzett löketgyakoriság automatikusan beáll a táphálózat frekvenciájától és a fogaskerékáttételtől függően Érintkező jel vezérlés 1:n többszörözéssel A szivattyút először ebben a működési módban kell elindítani (a LED zöld színben világít, "Run" jelenik meg a kijelzőn). A "/" gombbal indítsa el vagy állítsa le a szivattyút. Az "" és a "" gombbal növelheti vagy csökkentheti a többszörözés beállítását az első funkcionális szinten. Contact 1:n 0: ábra Kijelző: 45 löket impulzusonként Amikor a szivattyú jelet kap (például egy reed érintkezős kimenetű vízmérőről), elvégzi a beállított számú adagoló löketet. A példában n = 45, azaz 45 löket érintkezésenként. n 0 és 999 között állítható be. Ha a szivattyú több érintkező jelzést kap, mint ami a maximális löketértéknek felel meg, akkor folyamatosan a maximális löketgyakorisággal fog működni. A maximális löketgyakoriságot nem szabad túllépni. TM Ha a szivattyú megkapja a beállított számú impulzust az érintkező bemeneten keresztül (például egy reed érintkező kimenettel rendelkező vízmérőről), teljesít egy adagoló löketet. A példában n = 45, azaz 45 érintkezés impulzusonként. n 0 és 999 között állítható be. Ha a szivattyú több impulzust kap, mint a maximális löketértékhez tartozó szám, akkor folyamatosan fog működni a maximális löketgyakorisággal. A maximális löketgyakoriságot nem szabad túllépni. Tárolási funkció / többlet érintkező jelek Az érintkező jelek, amelyeket nem lehet azonnal végrehajtani, tárolhatók és később juttathatók el a szivattyúra feldolgozás céljából. Maximálisan érintkező jel tárolható. Tároló nélkül: Ha a szivattyú működik akkor, amikor egy érintkező jelet kap, a jelre nem fog reagálni. A szivattyú befejezi az éppen folyamatban lévő adagolást, utána kész lesz új érintkező jelek fogadására, azaz visszautasítja a felesleges érintkezőket. Tárolóval: Ha a szivattyú működik amikor érintkező jelet kapott a jel a tárolóban kerül. A szivattyú először befejezi a folyamatban lévő adagolást, majd feldolgozza a tárolóban tárolt érintkező jeleket. A tároló tartalma törlésre kerül: a táplálás kikapcsolásakor a működési mód átkapcsolásakor. A tároló tartalma nem törlődik: a távoli be/ki érintkező működtetésével a "/" gomb megnyomásával folyamatos működéskor. A tárolási funkció a második funkcionális szinten kapcsolható be és ki. 17

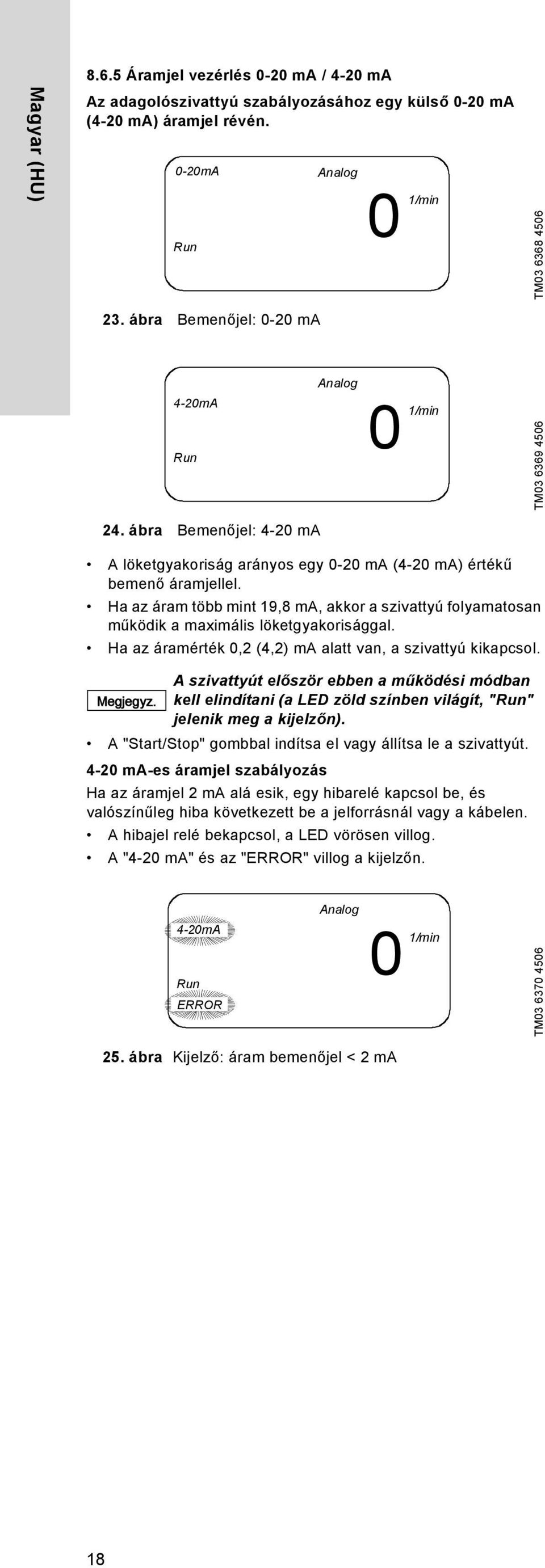

18 Magyar (HU) Áramjel vezérlés 0-20 ma / 4-20 ma Az adagolószivattyú szabályozásához egy külső 0-20 ma (4-20 ma) áramjel révén. 0-20mA Analog 0 Run TM ábra Bemenőjel: 0-20 ma Analog 4-20mA 0 Run TM ábra Bemenőjel: 4-20 ma A löketgyakoriság arányos egy 0-20 ma (4-20 ma) értékű bemenő áramjellel. Ha az áram több mint 19,8 ma, akkor a szivattyú folyamatosan működik a maximális löketgyakorisággal. Ha az áramérték 0,2 (4,2) ma alatt van, a szivattyú kikapcsol. A szivattyút először ebben a működési módban kell elindítani (a LED zöld színben világít, "Run" jelenik meg a kijelzőn). A "/" gombbal indítsa el vagy állítsa le a szivattyút ma-es áramjel szabályozás Ha az áramjel 2 ma alá esik, egy hibarelé kapcsol be, és valószínűleg hiba következett be a jelforrásnál vagy a kábelen. A hibajel relé bekapcsol, a LED vörösen villog. A "4-20 ma" és az "ERROR" villog a kijelzőn. Analog 4-20mA 0 Run ERROR TM ábra Kijelző: áram bemenőjel < 2 ma 18

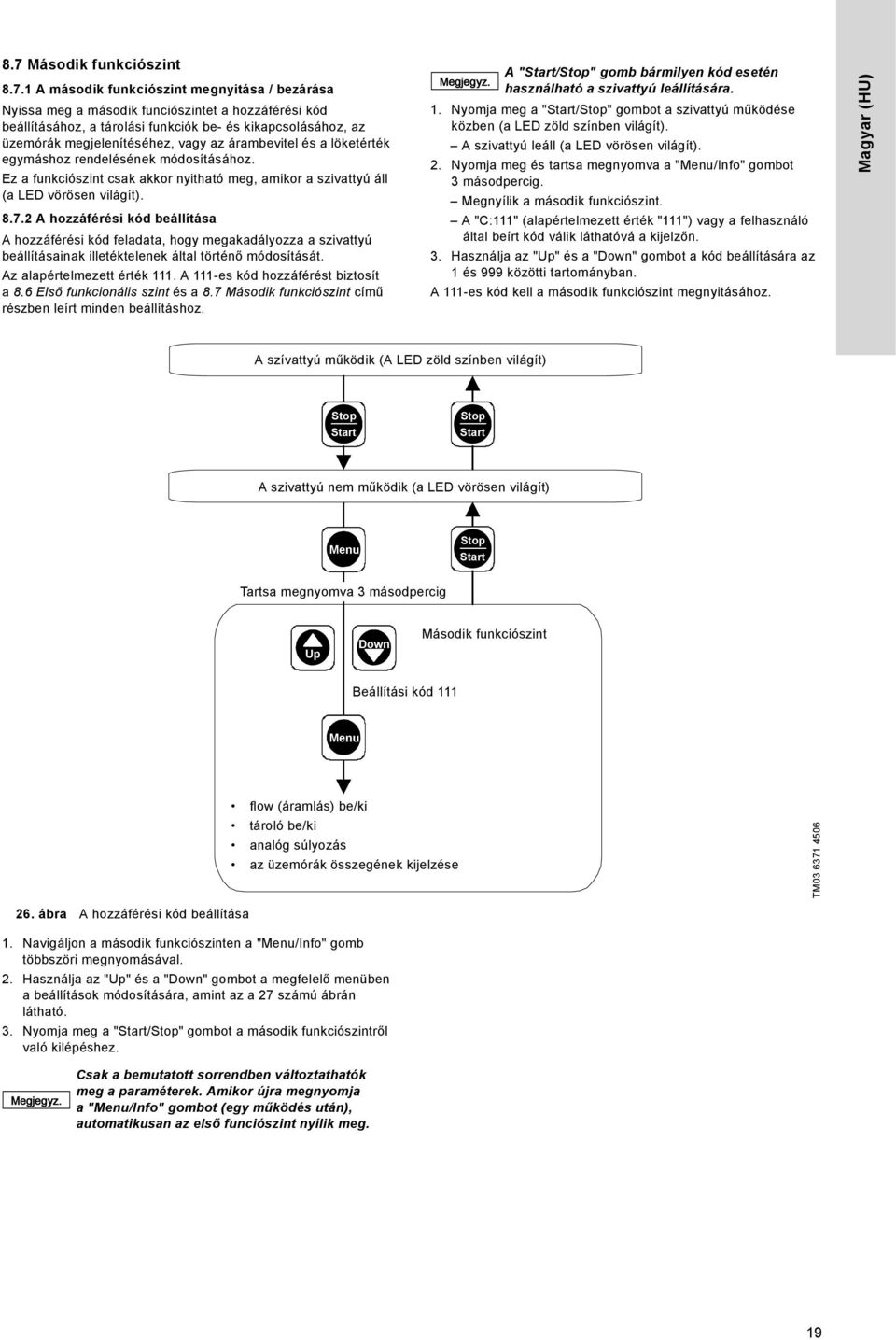

19 8.7 Második funkciószint A második funkciószint megnyitása / bezárása Nyissa meg a második funciószintet a hozzáférési kód beállításához, a tárolási funkciók be- és kikapcsolásához, az üzemórák megjelenítéséhez, vagy az árambevitel és a löketérték egymáshoz rendelésének módosításához. Ez a funkciószint csak akkor nyitható meg, amikor a szivattyú áll (a LED vörösen világít) A hozzáférési kód beállítása A hozzáférési kód feladata, hogy megakadályozza a szivattyú beállításainak illetéktelenek által történő módosítását. Az alapértelmezett érték 111. A 111-es kód hozzáférést biztosít a 8.6 Első funkcionális szint és a 8.7 Második funkciószint című részben leírt minden beállításhoz. A "/" gomb bármilyen kód esetén használható a szivattyú leállítására. 1. Nyomja meg a "/" gombot a szivattyú működése közben (a LED zöld színben világít). A szivattyú leáll (a LED vörösen világít). 2. Nyomja meg és tartsa megnyomva a "/Info" gombot 3 másodpercig. Megnyílik a második funkciószint. A "C:111" (alapértelmezett érték "111") vagy a felhasználó által beírt kód válik láthatóvá a kijelzőn. 3. Használja az "" és a "" gombot a kód beállítására az 1 és 999 közötti tartományban. A 111-es kód kell a második funkciószint megnyitásához. Magyar (HU) A szívattyú működik (A LED zöld színben világít) A szivattyú nem működik (a LED vörösen világít) Tartsa megnyomva 3 másodpercig Második funkciószint Beállítási kód 111 flow (áramlás) be/ki tároló be/ki analóg súlyozás az üzemórák összegének kijelzése TM ábra A hozzáférési kód beállítása 1. Navigáljon a második funkciószinten a "/Info" gomb többszöri megnyomásával. 2. Használja az "" és a "" gombot a megfelelő menüben a beállítások módosítására, amint az a 27 számú ábrán látható. 3. Nyomja meg a "/" gombot a második funkciószintről való kilépéshez. Csak a bemutatott sorrendben változtathatók meg a paraméterek. Amikor újra megnyomja a "/Info" gombot (egy működés után), automatikusan az első funciószint nyílik meg. 19

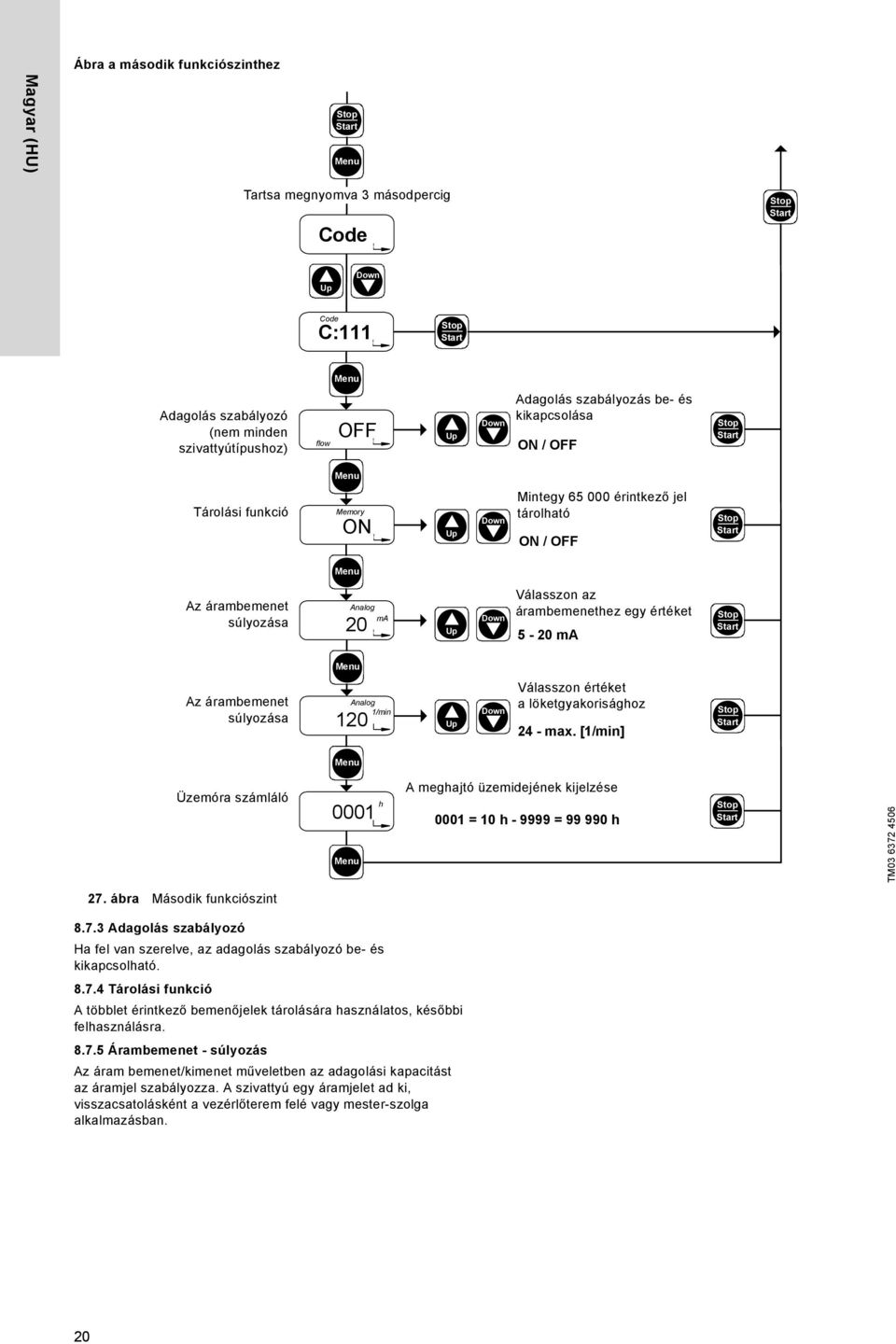

20 Magyar (HU) Ábra a második funkciószinthez Tartsa megnyomva 3 másodpercig Code Code C:111 Adagolás szabályozó (nem minden szivattyútípushoz) flow OFF Adagolás szabályozás be- és kikapcsolása ON / OFF Tárolási funkció Memory ON Mintegy érintkező jel tárolható ON / OFF Az árambemenet súlyozása Analog 20 ma Válasszon az árambemenethez egy értéket 5-20 ma Az árambemenet súlyozása Analog 120 Válasszon értéket a löketgyakorisághoz 24 - max. [] Üzemóra számláló 0001 h A meghajtó üzemidejének kijelzése 0001 = 10 h = h TM ábra Második funkciószint Adagolás szabályozó Ha fel van szerelve, az adagolás szabályozó be- és kikapcsolható Tárolási funkció A többlet érintkező bemenőjelek tárolására használatos, későbbi felhasználásra Árambemenet - súlyozás Az áram bemenet/kimenet műveletben az adagolási kapacitást az áramjel szabályozza. A szivattyú egy áramjelet ad ki, visszacsatolásként a vezérlőterem felé vagy mester-szolga alkalmazásban. 20

21 Áramjel szabályozás súlyozás nélkül (alapértelmezett) Árambemenet és áramkimenet súlyozás nélkül [Löket/min.] f f max. Magyar (HU) 1 2 f min. [ma] 0 ma 0 4 ma 4 8 ma ma ma mai out f min 28. ábra Áramjel/löketgyakoriság TM Az összefüggés az áramjel és a löketgyakoriság között alapértelmezés szerint lineáris a 0 és a maximális löketgyakoriság között (a szivattyútípustól függően) a 0 ma és a 20 ma közötti (1-es görbe) vagy a 4 ma és a 20 ma (2-es görbe) árambemeneti jel esetében. Az áramkimenet az alábbiaknak felel meg: 1-es görbe a 0-20 ma-es áramjel szabályozáshoz 2-es görbe a 4-20 ma-es áramjel szabályozáshoz és a kézi módhoz. Áramjel szabályozás súlyozással A szivattyú reagálását módosíthatjuk, ha az árambemenet és a löketgyakoriság között speciális kapcsolatot állítunk be. A második funkciószinten, először állítsuk be az áramértéket, majd a löketgyakoriságot a menütételekben az áramsúlyozáshoz egy referenciaponthoz képest. A példában egy 60 löketgyakoriságot állítottunk be egy 6 ma árambemenethez, lásd a 3-as görbét. A görbe most áthalad a 0 ma-en és a kiválasztott ponton. A szivattyú maximális löketgyakoriságát nem szabad túllépni! Az árambemenet a szivattyú maximális löketgyakoriságára érvényes (I out görbe), és ez a példában 10 ma. 21

22 Magyar (HU) Árambemenet és áramkimenet súlyozással [Löket/min.] f f max. 3 I out I out min f min. [ma] 0 ma 0 4 ma 4 8 ma ma ma mai out f min 29. ábra Áramjel szabályozás súlyozással TM A súlyozás beállítása (a második funkciószinten) 0-20 ma 4-20 ma Analog 20 ma 0-20 ma 4-20 ma Analog 6 ma 0-20 ma Analog 4-20 ma ma 4-20 ma Analog ma TM ábra A súlyozás beállítása Az árambemenet referenciaponthoz képest beállított értéke (alapértelmezés szerint a maximális árambemenet 20 ma) láthatóvá válik a kijelzőn. 1. Használja az "" és a "" gombot az árambemenet referenciapontjának ma értékű beállítására, amely 5 és 20 ma között választható (pl. 6 ma). 2. Nyomja meg a "/" gombot. A referenciaponthoz beállított löketgyakoriság (alapértelemzés szerint f max. ) láthatóvá válik a kijelzőn. 3. Használja az "" és a "" gombot a kívánt löketgyakoriság beállítására f select (például f = 60 ). Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot. Ellenőrizze a beállítást és lépjen ki a második funkciószintről Az összes üzemóra kijelzése Az üzemóra számláló jelzi a meghajtó összes üzemidejét, például a karbantartási időközök figyelemmel kísérése céljából. A kijelezhető maximális üzemóra érték óra (kijelző = 9999). Az üemóra számláló nem nullázható. Szorozza meg a kijelzett számot 10-zel, hogy megkapja a teljes üzemórák számát. 22

23 8.8 Szolgáltatásszint Nyissa meg a szolgáltatásszintet, ha módosítani akarja az elektronika kapcsolókiosztását A kapcsolókiosztás módosítása Ön most módosítani fogja az AR szabályozó egység alapértelmezett beállításait. Ezek a műszaki adatoktól eltérőek lesznek. A szolgáltatásszint csak akkor hozzáférhető, ha a táplálás be van kapcsolva. 1. Nyomja le a "/Info" és a "" gombot, majd tartsa őket megnyomva. 2. Kapcsolja be a táplálást. A LED mintegy 3 másodpercig zöld színben világít, majd sárgára vált át. 3. Engedje fel a "/Info" és a "" gombot. 4. Nyomja meg a "/" gombot. 5. Nyomja meg az "" gombot. A "Func" jelenik meg a kijelzőn. 6. Nyomja meg a "/Info" gombot. A szolgáltatásszint megnyílt. Magyar (HU) A tápláláshoz nem kapcsolt szivattyú esetén + Bekapcsoláskor tartsa megnyomva A LED először zöld színű, majd sárgára vált át Kapcsolja ki majd újra be a táplálást, ezzel elmenti a beállításokat (vagy 30 másodpercig ne nyomjon meg egy gombot sem) Szolgáltatásszint 1: reléfunkció (löket/kiürülés jel kiválasztás) 2: távoli kikapcsolás, NO/NC bemenet 3: kiürülés jel, NO/NC bemenet 4: üres jel, NO/NC bemenet 5: hibajel, NO/NC kimenet 6: relékimenet, NO/NC (löketjel/kiürülés jel) 7: Hall érzékelő be/ki 8: "run" reteszelés be/ki TM ábra Szolgáltatásszint 1. A szolgáltatásszinten navigálhat a "/Info" gomb többszöri megnyomásával. 2. Használja az "" és a "" gombot a megfelelő menüben a kapcsolókiosztás módosítására. 3. Nyomja meg a "/" gombot az új beállítások nyugtázására a szolgáltatásszintből való kilépésre az első funkciószint megnyitására. Ha egy gomb sincs megnyomva 30 másodpercen át, akkor kilép a szolgáltatásmenüből és megnyílik az első funkciószint. 23

24 Magyar (HU) 1. Reléfunkció (löket/kiürülés jel kiválasztás) "1:OFF" vagy "1:ON" jelenik meg a kijelzőn. Használja az "" és a "" gombot az átkapcsoláshoz: "1:OFF" reléfunkció = löketjel ("" villog a kijelzőn), és "1:ON" reléfunkció = kiürülés jel (üres-jel jelzés villog akijelzőn). Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 2. Távoli kikapcsolás, NO/NC bemenet "2:NO" vagy "2:NC" válik láthatóvá a kijelzőn ("Run" és "" villog a kijelzőn). Használja az "" és a "" gombot az átkapcsoláshoz: "2:NO" távoli kikapcsolás = alaphelyzetben nyitott érintkező, és "2:NC" távoli kikapcsolás = alaphelyzetben zárt érintkező. Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 6. Relékimenet, NO/NC (löketjel/kiürülés jel) "6:NO" vagy "6:NC" válik láthatóvá a kijelzőn (("" és kiürülés jel jelzés villog a kijelzőn). Használja az "" és a "" gombot az átkapcsoláshoz: "6:NO" löket/kiürülés jel relé = alaphelyzetben nyitott érintkező, és "6:NC" löket/kiürülés jel relé = alaphelyzetben zárt érintkező. Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 7. Hall érzékelő be/ki "7:NO" vagy "7:NC" jelenik meg a kijelzőn ("bar" villog a kijelzőn). Használja az "" és a "" gombot az átkapcsoláshoz: "7:ON" Hall érzékelő = csatlakoztatva, és "7:OFF" Hall érzékelő = nincs csatlakoztatva. Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 3. Kiürülés jel, NO/NC bemenet "3:NO" vagy "3:NC" válik láthatóvá a kijelzőn (kiürülés jel jelzés villog a kijelzőn). Használja az "" és a "" gombot az átkapcsoláshoz: "3:NO" kiürülés jel = alaphelyzetben nyitott érintkező, és "3:NC" kiürülés jel = alaphelyzetben zárt érintkező. Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 4. Üres jel, NO/NC bemenet "4:NO" vagy "4:NC" válik láthatóvá a kijelzőn (üres jel jelzés fényesedik ki a kijelzőn). Használja az "" és a "" gombot az átkapcsoláshoz: "4:NO" üres jel = alaphelyzetben nyitott érintkező, és "4:NC" üres jel = alaphelyzeben zárt érintkező. Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 5. Hibajel, NO/NC kimenet "5:NO" vagy "5:NC" jelenik meg a kijelzőn ("ERROR" villog akijelzőn). Használja az "" és a "" gombot az átkapcsoláshoz: "5:NO" hibajel relé = alaphelyzeben nyitott érintkező, és "5:NC" hibajel relé = alaphelyzetben zárt érintkező. Nyomja meg a "/Info" gombot. Ellenőrizze a beállítást majd lépjen tovább a következő menütételre, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 8. "run" reteszelés be/ki A "/" gomb lezárása, amely megakadályozza a szivattyú manuális leállítását, engedélyezhető illetve letiltható. A kijelzőn a "8:ON" vagy a "8:OFF" látható (a "Run" jel jelenik meg). Használja az "" és a "" gombot az átkapcsoláshoz: "8:ON" reteszelés "run" bekapcsolva, és "8:OFF" reteszelés "run" kikapcsolva. Nyomja meg a "/Info" gombot, vagy nyomja meg a "/" gombot és kapcsolja ki majd kapcsolja vissza a táplálást. Zárja be a szervizszintet és nyugtázza a beállítást. 24

25 8.9 Az alapértelmezett értékek visszaállítása Újraindíthatja az AR szabályozó egységet, ha csatlakoztatja a tápláláshoz. Az elektronikában a műszaki adatokban megállapított alapbeállítás érvényesül. A szivattyú le van választva a táplálásról. 1. Nyomja meg egyidejűleg az "" és a "" gombot és tartsa azokat lenyomva. 2. Kapcsolja be a táplálást. "boot" válik láthatóvá a kijelzőn. 3. Engedje fel az "" és a "" gombot. Minden módosított beállítás visszaáll az alapértelmezett értékre. Magyar (HU) 8.10 Mester-szolga alkalmazás létrehozása Több másodlagos szivattyút is csatlakoztathat és vezérelheti a másodlagos szivattyúkat (szolgák) az első szivattyún (mester) keresztül. A másodlagos szivattyú károsodhat! Az áramjel nincs elektromosan leválasztva, és ez károsodást okozhat a szolga szivattyúkban. Ne vezérelje a szolga szivattyúkat áramjellel. Csak elektromosan leválasztott érintkező bemenőjellel vezérelje azokat! Mester Minden működési mód, kézi, érintkezős, vagy áramvezérlésű rendelkezésre áll a mesterszivattyún: Kézi Érintkezős többszörözővel vagy osztóval Áramvezérlés. Válassza ki a mesterszivattyú kimenőjelét a szolgáltatásszinten (1-es relé) (3-as kimeneti aljzat): Löketjel (löketenként egy kimenőjelet ad) Szolga A következő működési módok állnak rendelkezésre a szolgaszivattyúknál érintkezővezérlés esetén (4-es bemeneti aljzat): Érintkezős többszörözővel vagy osztóval. A szolgaszivattyú beállításai a mesterszivattyú beállításaitól függetlenül állíthatók be. Fennáll a szivattyú hibás működésének vagy károsodásának kockázata! Ne dobja vagy ejtse le a szivattyút. A nem használt érintkező bemenetek a mesterszivattyúról továbbadódnak a szolgaszivattyúkhoz. Ezeket a szolgaszivattyúk használják fel a szolgaszivattyú beállításoknak megfelelően! 9. Elhelyezés a hulladékban Ezt a terméket vagy bármelyik alkatrészét környezetvédelmi szempontból megfelelő módon kell megsemmisíteni. Bízza ezt amegfelelő hulladékbegyűjtő szolgáltatóra. Ha ez nem lehetséges vegyük fel a kapcsolatot a legközelebbi Grundfos vállalattal vagy szervizzel. A műszaki változtatások joga fenntartva. 25
